Толщина монолитной плиты перекрытия: расчет толщины, схема армирования, цены

Содержание

Толщина монолитного перекрытия между этажами частного дома, расчет

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.

Толщина монолитной плиты фундамента: порядок расчета, минимальная толщина

От правильно выбранного типа фундамента, от типа его конструкции и общей надежности, зависит успешность эксплуатации будущего дома. Поэтому, многие задаются вопросом о том, какой тип фундамента выбрать, как правильно его рассчитать и применить ту или иную технологию во время строительства. На сегодняшний день известны различные варианты, такие как свайный фундамент, ленточный, а также монолитный, где последний вариант считается наиболее надежным и долговечным. Монолитная плита представляет собой мощную армированную основу. Чем больше толщина монолитной плиты фундамента, тем выше способность выдерживать тяжелую конструкцию домов, которые могут быть перекрыты плитами не только между первым и вторым этажом, и последующими этажами.

Виды монолитного фундамента

Что касается видов, то здесь можно выделить два основных варианта, которые используются в строительстве:

Применение ЖБИ изделий. Здесь, в качестве основы используются плиты и железобетонные блоки. Они свариваются между собой, укладываются на подготовленную, ровную поверхность. Кроме того, все пустоты между этими блоками рекомендовано заполнять бетоном. Изначально большинство ЖБИ-изделий армировано и изготовлено с использованием технологии вибропрессования, что позволяет добиться максимальной прочности. Подобный метод несколько дороже своего прямого конкурента.
Монолитная плита. Этот вариант представляет собой наиболее востребованный способ. Он требует предварительной подготовки поверхности, углубления котлована на величину будущей плиты, армирование и последующее высыхание плиты.

Время, за которое бетон полностью высохнет и будет готов к эксплуатации, составляет 28 проектных дней. В этот интервал времени рекомендовано поливать бетон обильным количеством воды и накрывать от пересыхания, используя полиэтиленовую пленку. Армирование будущей плиты является важным этапом, что позволит защитить основание от излома во время весеннего пучения грунта.

Этапы подготовки

Все этапы, включая подготовительный процесс, должны проходить под контролем сертифицированного специалиста. Очень важно соблюсти все расчеты, включая расчет подушки. Подушку, как правило, изготавливают из песка, предварительно оборудуя углубление в земле. Глубина, на которой будет залегать песчаная подушка, индивидуальна, и в основном упирается в климатические условия, а также зависит от типа грунта.

Расчету подвергается и обоснование будущего фундамента. Здесь важно определить зависимость от нагрузки, марку используемого бетона, а также понять диаметр арматуры, шаг, количество используемых прутьев. Все это необходимо сделать еще на этапе проектирования будущего дома, поскольку на расчет будет влиять не только тип почвы и климатические условия эксплуатации, но и этажность, а также тип используемого строительного материала.

Определение нагрузок на основание

Итак, на раннем этапе проектирования, важно произвести расчет нагрузки будущего дома. Для этого необходимо обладать рядом познаний, включающих в себя следующие аспекты:

Тип грунта. Этот момент важно выяснить опытным путем. Для этого копается яма на глубину, примерно, до 2 м, изучается структура породы земли, состав, плотность и другие физические данные. Все это производится в соответствующей организации путем лабораторных исследований.
Материал, из которого планируется построить дом. Нужно понимать, что если перекрытие у вашего дома будет из плит, сам материал будет блок, пеноблок, газобетон, керамзитоблок, а также другие тяжелые варианты, то и фундамент должен выдерживать соответствующие нагрузки. В случае с использованием дерева и перекрытием из дерева, малоэтажных строений, нагрузка на фундамент будет снижена, что позволит неплохо сэкономить на обустройстве основания.

Учесть динамические и статические нагрузки. Что касается статических нагрузок, то сюда относятся давление стен, действующее давление крыши, цоколя, общей нагрузки мебели и прочей составляющей внутри дома. Что касается динамических нагрузок, то сюда определяют ту величину давления на фундамент, которая может либо понижаться с течением времени, либо возрастать. Например, к динамическим нагрузкам можно отнести давление снега на крышу.
Марка бетона. Очень важно определить марку бетона, что будет влиять и на прочность основания и на возможность эксплуатировать дом в разных условиях. Важно учесть, какая толщина монолитной плиты фундамента подойдет для вашего проекта.

Вычисляя общую нагрузку на будущий фундамент, суммируют все, начиная от межкомнатных перегородок, несущих стен, крыши, перекрытий, окон, дверей, сезонного снега на крыше, а также других элементов в доме, которые давят на основание. Но, какой бы критерий давления массы на один квадратный метр у нас не получился, важно учесть запас. Это запас зачастую называют коэффициентом надежности. Этот критерий рассчитывается для разных групп строительного материала индивидуально, где, например, для плиты перекрытия из бетона, рекомендуется использовать запас, равный 1,3.

Порядок расчета

Итак, расчет монолитной плиты фундамента начинается с детального расчета величины подушки из песка. Именно это является важным этапом, поскольку позволяет создать надежную основу для заливки бетона. Что касается песка, то обычно здесь используют мелкозернистый горный песок, поскольку он недорогой и приемлем для подсыпки. Что касается толщины подушки из песка для монолитной плиты фундамента дома, то она варьируется в значении от 20, до 60 см.

Важным моментом укладки подложки из песка является то, что ее необходимо утрамбовать. Для этого используют специализированный инструмент, такой как виброплита. Специалисты рекомендуют поливать песок, что по итогам позволит ему еще лучше уплотниться. Это увеличит несущую способность основания. Но, последнее может отнять вплоть до 1 см толщины, что является абсолютно нормальным явлением.

Важным этапом является то, что поверх подушки рекомендуют засыпать щебень. Величина подушки из щебня равна значению от 5 до 10 см. Фракция щебня может быть небольшой, где идеально подойдет фракция 5-20. Основание после засыпки должно получиться идеально ровным относительно горизонтальной плоскости. Подушку из щебня тоже рекомендовано уплотнить.

Что касается глубины, то этот критерий зависит от типа грунта. Если недалеко от поверхности земли располагается грунтовая вода, которая может навредить бетонному основанию, то в глубину, подушку стоит делать не менее 60 см. Если грунтовые воды далеко, грунт сам по себе плотный, то достаточно разместить подушку на величину до 20 см, включительно. Толщина каждого слоя монолитной плиты фундамента рассчитывается индивидуально.

Следующим этапом можно считать расчет арматуры. Здесь определяется не только общее количество металла, но и диаметр прута, шаг между прутьями, решается возможность использования сетки. Арматуру рекомендовано связывать минимум в два слоя, где первый проходит на расстоянии 5 см от подушки из песка, а второй не доходит до верхней точки основания будущей монолитной плиты, также на 5 сантиметров. По итогу заливки у нас получится то, что арматура будет находиться внутри монолитной плиты. Каркас арматуры вяжут из прута при помощи сварочного аппарата или вязальной проволоки, с шагом не более 50 мм.

Специалисты больше склоняются к использованию вязальной проволоки, потому что ее применение позволяет арматуре немного «играть» во время пучения грунта, что исключит ее разрыв, как это бывает в случае со сварочным соединением.

Далее приступают к расчету самой плиты. Здесь крайне важно выдержать высоту ее подъема, которая не должна быть меньше 150 мм. Такая плита подойдет для легких, ненагруженных домов из каркасного материала или бревна. Что касается двухэтажных домов с плитными перекрытиями, то здесь величина плиты должна быть не менее 25 см. Редко основание заглубляют на величину промерзания, поскольку это чревато излишним вложением денежных средств в проект. Предлагаем рассмотреть калькулятор расчета толщины монолитной плиты фундамента в рамках отдельного заголовка.

Расчет толщины плиты при обустройстве дома, площадью 10 на 10 метров

Предположим, что мы строим нетяжелый дом, общей площадью основания 10 на 10 метров. Сама плита должна чуть-чуть выходить за эти рамки, а потому, необходимо добавить запас каждой страны по 10 сантиметров. Чтобы наш дом в 2 этажа с учетом перекрытий из плит 16 см толщиной, стоял долго, не имел трещин и не разрушался от времени, следует обустроить подушку из песка равную 20 см. Затем следует залить монолитную плиту, равную тоже 20 сантиметров. При этом мы условимся, что грунтовые воды находятся на большом расстоянии от поверхности, да и сам грунт представляют собой глину, с небольшим слоем чернозема.

Необходимо рассчитать количество бетона, который пойдет для плиты. Соответственно, считаем площадь основания, которая в нашем случае равняется: 10,2*10,2 = 104 квадрантных метра. Далее необходимо посчитать объем бетона, который следует завести на участок. Он будет равен значению: 104*0,25=26 кубический метр. Если в процессе расчета мы получили не целое число, как это было сейчас, где реально значение равнялось 25,89 кубических метра, то округлять всегда нужно в большую сторону, поскольку погрешность в расчетах всегда присутствует и нам нужно учесть «запас».

Далее необходимо посчитать арматуру. На этом материале экономить не стоит. Поэтому, необходимо заручиться дополнительной надежностью фундамента и использовать арматуру 14 мм. Это значение касается сечения прута. Исходя из того, что наш дом имеет 10,2 м по габаритам, мы знаем, что длина одного прута составит 10200 мм. Беря в расчет, что шаг между двумя рядом лежащими рутам будем делать 20 см, можно посчитать, что на один слой арматуры пойдет: 10200/200=51 прут. Это касается только одного направления. Соответственно, таких направлений будет 2, поскольку должен быть перехлест ячейки. Итого, на один слой пойдет 102 прута арматуры. Таких слоев у нас будет 2, поэтому нам потребуется 204 отрезка арматуры длинной по 10,2 метра.

Теперь давайте посчитаем общий метраж арматуры, которая пойдет на подготовку основания. Соответственно, мы имеем 10,2 метра длины одного прута. Умножаем это значение на количество прутов, что в нашем случае составило 204 единицы. Итого, получаем, 2080 метров. Лучше взять с запасом, примерно, 2100 метров.

Известно, что масса одного килограмма арматуры, диаметр которой 14 мм, равен, 1,2 кг. Итого, умножаем 2100 на 1,2 кг, что позволит рассчитать общую массу металла (2500 кг).

Чтобы связать между собой верхнюю и нижнюю плоскость арматуры, потребуется вертикальный стержень. Чтобы его рассчитать, необходимо вычесть из максимальной толщины монолитного фундамента, значение, которое будет равняться расстоянию от песчаной подушки до первого слоя арматуры. В нашем случае это равняется разнице: 25-6 = 19 см. Стандартный шаг, который используется при армировании, равен 40 см. Исходя из этого значения, мы получаем, что на один пруток пойдет порядка 26 опорных точек. Это значение следует перемножить на 26 и получить 676 прутков, которые потребуются в качестве опоры для слоев арматуры.

Теперь посчитаем массу и метраж. Соответственно 676 штук умножаем на 0,19 метров одного прутка. Это составит 128 метров общей длины. Далее необходимо умножить метраж на вес одного метра, что составит: 128*1,2 = 153 кг. Суммируем значения массы, прибавляем небольшой запас и получаем, что для армирования нашего основания нам потребуется порядка 2700 кг арматуры. Подробный расчет выполнен не случайно, поскольку брать металл на вес, зачастую дешевле, чем брать поштучно. В нашем случае у нас получилось металла более 2,5 тонн, на что можно получить хорошую скидку.

Перед заливкой бетона важно положить гидроизоляцию. В качестве гидроизоляции может выступать геотекстиль, либо полиэтиленовая пленка, расчет которой считается по площади основания. В нашем случае нам необходимо 104 квадратных метра пленки, с учетом запаса.

Пленка будет защищать от влаги со стороны грунта, а также на время высыхания позволит сохранить влагу внутри бетона, равномерно выпаривая ее через поверхность. В таком случае бетон сможет достигнуть максимальной прочности, что, отразится на качестве эксплуатации здания в целом.

Далее необходимо подготовить подъезд к месту заливки, и желательно, чтобы подъезды были со всех четырех сторон будущего здания. Что касается кубатуры бетона, то ее мы уже посчитали, когда рассчитывали объем будущего основания. В нашем случае он составил порядка 26 кубического метра. Что касается самого бетона, то специалисты рекомендуют использовать марку не ниже м250-м300. Бетон более высокой марки тоже использовать не стоит, поскольку его назначение имеет специфический характер, ведь при использовании в частных сферах он может принести больше минусов, чем плюсов.

Что касается песчаной подушки, о которой мы говорили на ранних этапах, то она должна выходить на величину до 1 метра больше, чем площадь основания будущего дома. Поэтому, рассчитывая объем песка, учитывают длину, равную 11,2 метра. При толщине подушки, равной 30 см, нам потребуется: 11,2*11,2*0,3 = 37 кубических метров песка.

В заключение: полезные советы специалистов

Если вы усвоили, как рассчитать толщину фундамента, то все равно важно не забывать о почве. Если почва имеет пучинистую структуру, то она способна опуститься и подняться до 5 см за год. Это чревато последствиями, поскольку фундамент будет играть, что может привести к образованию трещин в основании.

Что касается арматуры, то лучше всего связывать ее между собой проволокой. Как мы и говорили раньше, даже в полностью застывшем бетоне, связанная арматура может немного «играть», что делает ее подвижной. Это сохранит общую структуру основания, и не позволит появиться трещинам. Не экономьте на материале, особенно на бетоне и на количестве арматуры. Помните, что снижая диаметр арматуры на 1 порядок, вы теряете до 5-8% несущей способности основания.

Заливать бетон на землю без песка тоже нельзя. Не забывайте утрамбовать подушку. Постарайтесь залить бетон за один день, поскольку это позволит добиться большей прочности конструкции. Учитывайте, что минимальная толщина фундамента в виде монолитной плиты не может быть менее 15 см.

толщина плиты, действия по заливке и устройство

На чтение 5 мин Просмотров 111 Опубликовано 11.07.2020 Обновлено 13.06.2020

Строительство собственного дома своими руками долгий и трудный процесс, который позволяет сэкономить приличную сумму на наемных рабочих и арендованной технике. Одной из проблем, с которыми приходится сталкиваться мастеру, является выбор и изготовление междуэтажного перекрытия. Монолитное перекрытие выгодно отличается и по многим показателям превосходит такие варианты, как брус и железобетонные плиты заводского производства. Процедура эта довольно сложная, продолжительная и дорогостоящая. Но вложенные средства и приложенные усилия оправдают себя полностью при условии соблюдения технологии работ и правильного выбора материалов.

Технология устройства монолитного перекрытия

Монолитная бетонная плита должна иметь запас прочности, чтобы удержать вес мебели и людей, а также свой собственный вес

При планировании строительства нужно учитывать, что монолитная плита перекрытия одновременно является потолком одного этажа и полом другого. Исходя из этого, данная конструкция должна обладать достаточным запасом прочности и жесткости, чтобы не прогибаться под собственным весом и массой находящегося сверху имущества и людей.

Существуют такие правила обустройства монолитного перекрытия:

Обязательное армирование. Металлический каркас связывает бетон, придает ему устойчивость к нагрузкам на изгиб, предотвращает образование трещин.
Использование материалов только самого лучшего качества. В таких вопросах экономия недопустима, так как исправить ошибки после окончания строительства будет невозможно.

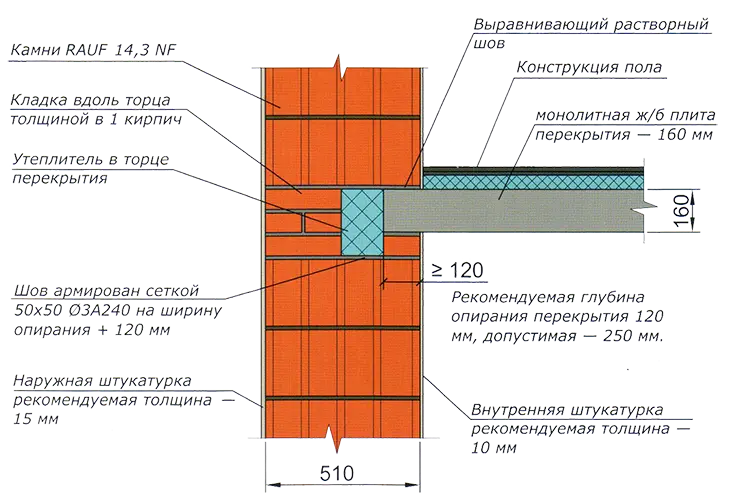

Плита должна опираться на внешние несущие стены здания. При этом на них предварительно устанавливается армопояс, предотвращающий разрушение находящегося под ним материала и отклонение стен от вертикали.
Выставление горизонтали перед заливкой бетона. Допустимые отклонения составляют 2-3 мм.

Общее устройство плиты представляет собой слой бетона, внутри которого находится стальной каркас. Верхние и нижние грани остова должны находиться не ближе 25 мм от соответствующих плоскостей перекрытия.

Толщина монолитной плиты

При длине комнаты 8 м толщина монолитной плиты должна быть 30 см

Слишком мощная конструкция создаст критическое давление на стены и фундамент, а это потребует дополнительных расходов на их усиление. Тонкая плита может прогнуться и потрескаться под вертикальными нагрузками.

Толщина перекрытия зависит от следующих критериев:

Материал стен. Если кирпич выдержит любой вес, то газобетон может потрескаться, не поможет и армопояс.
Конфигурация помещений. Нормой считается толщина монолитной плиты перекрытия из расчета 4 см толщины на 1 п.м. длины комнаты. Для дома, где самая большая комната имеет сторону 8 м, делается перекрытие толщиной 30 см. Если этот показатель составляет 5-6 м, достаточно 25 см железобетона.

Уменьшить вес плиты можно за счет снижения удельного веса бетона со стандартных 2500 кг/м³ до 1500-1800 кг/м³ можно за счет добавления легкого наполнителя. Таковым является керамзит, деревянная стружка, пенополиуретановые и пластиковые шарики.

Положительные характеристики конструкции

Плита перекрытия с армопоясом имеет высокую несущую способность

По сравнению со сборными конструкциями из дерева, металла и железобетона, монолитное перекрытие имеет ряд существенных преимуществ:

нет необходимости привлекать грузовую и подъемную технику для доставки и установки элементов конструкции;
отсутствие швов и щелей, идеальная горизонталь поверхности;
минимальный объем отделочных работ по готовому сооружению;
однородность плиты, равномерность деформации по всей площади;
прочность, высокая несущая способность;
полная герметичность, нет риска протечек;
возможность изготовления своими руками без покупки профессиональных инструментов и техники.

Даже при таком внушительном перечне достоинств монолитной конструкции, условием достижения качественного результата является соблюдение последовательности работы и сроков, необходимых для созревания бетона.

Укладка и расчет арматуры

Устройство монолитных перекрытий

От качества армирования зависит прочность и жесткость готовой плиты. Однако здесь нужно не перестараться, чтобы конструкция не получилась чрезмерно тяжелой. Правильный подход предполагает изготовление объемного каркаса, состоящего из двух жестко скрепленных между собой решеток с ячеей 20 см. Сначала делается схема, а затем на ее основе проводится расчет потребности арматуры. Вычислить нужное количество материала довольно просто. Нужно периметр комнаты в метрах умножить на 5 и добавить к произведению еще 20% от его значения для изготовления рамок. Для комнаты 4×5 м потребуется 108 м арматуры ((4+4+5+5)×5 +18)).

Сборка остова может производиться по такой методике:

Непосредственно на месте. Сначала выкладываются продольные пруты, затем поперечных, далее выполняется связывание элементов отожженной проволокой. После установки цельногнутых рамок процесс повторяется с верхним слоем.
По частям. В удобном месте собираются блоки со сторонами до 200 см, затем переносятся в опалубку и уже там соединяются с другими фрагментами. На прочность это не влияет, если делать нахлест не менее 50 см.

Собранный каркас должен быть жестко зафиксирован в опалубке, чтобы исключить его смещение при заливке бетона. Для этого каждые 50 см между формой и каркасом вставляются пластиковые распорки. Если использовать сварку, то только для стали марки «С», которая не теряет прочность после нагревания.

Заливка монолитного перекрытия

Чтобы бетон не растрескался, после заливки его накрывают пленкой или поливают водой

Опалубка для монолитного перекрытия состоит из вертикальных опорных колонн, балок, плоского основания и боковых ограждений. Крепление боковых стенок проводится с помощью сквозных стальных стяжек.

Для предотвращения вытекания раствора щели между щитами заделываются замазкой, а поверх укладывается полиэтиленовая пленка.

Заливать раствор нужно непрерывно, с минимальными промежутками, чтобы он не успел схватиться. Это позволит избежать расслоения и трещин. На второй день плиту нужно начинать смачивать, а вести дальнейшее строительство можно только спустя 28 дней.

Расчет и изготовление перекрытия по профнастилу

Технология заливка монолита практически ничем не отличается от аналогичного процесса с применением досок, ламинированной фанеры и ЛДСП. Поскольку потолок будет ребристым, его придется закрывать натяжной или подвесной системой. Для создания опалубки потребуется стеновой профлист, который отличается повышенной прочностью.

Панели можно укладывать встык или внахлест. Это зависит от конфигурации опорной системы. Чтобы листы не смещались, их нужно прикрутить к балкам. Уложенный сверху опалубки целлофан защитит профнастил от загрязнения и предотвратит протечки.

Процедура изготовления опалубки, армирование и заливка проводятся по стандартной методике.

Какой толщины должно быть монолитное перекрытие. Как рассчитать монолитное перекрытие: расчет пролета

Типы монолитных перекрытий
Опора монолитного перекрытия по профнастилу
Программа армирования монолитного перекрытия
Расчет прочности монолитной плиты перекрытия

Многоэтажные здания в наше время проектируются с использованием габаритных унифицированных схем, причем основным типом перекрытий являются сборные перекрытия. Применение монолитных плит необходимо тогда, когда по каким-нибудь причинам необходимо отступить от унифицированных габаритных схем. К примеру, если по архитектурным или технологическим требованиям предусматриваются особенные характеристики здания (высота этажей, величина нагрузки, сложность очертаний в плане).

Подобные перекрытия отличаются гораздо большей жесткостью.

В сфере проектирования многоэтажных сооружений сложилось мнение о неиндустриальности монолитных железобетонных плит.

Однако с применением щитовой инвентарной опалубки и при надлежащей механизации работы монолитное перекрытие становится индустриальным и требует меньших денежных вложений (экономия электроэнергии).

Их достоинство заключается в большей жесткости в отличие от унифицированных конструкций (причиной тому является прочная связь элементов плиты), вследствие этого монолитные плиты зачастую являются более экономичными (из-за отсутствия сварных стыков и меньшего расхода материала). Главным минусом такого перекрытия является сложность работ в холодное время года.

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

Схема монолитного армированного перекрытия: назначение элементов конструкции.

Монолитное перекрытие имеет требуемую несущую способность.
Количество и сортамент арматуры, толщина и марка , которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и ? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты являются системой перекрестных балок – основных и второстепенных, – которые соединяются монолитно между собой и поверху объединяющей их плитой.

Вернуться к оглавлению

Типы монолитных перекрытий

Балки и ригели, элементы балочного перекрытия, становятся одним целым с монолитной конструкцией.

Выделяют балочные и безбалочные системы плит. Балочный тип характеризуется наличием ригелей, которые располагаются либо поперек строения, либо крест-накрест. не имеет выступающих ребер. Как показывает практика, целесообразней всего применять поперечное расположение ригелей. Но все-таки окончательный вариант зависит от назначения возводимого монолитного перекрытия, направлением в помещениях технологических потоков, характером размещения нагрузок, методом устройства жесткости каркаса, можно разместить крупногабаритное оборудование на ригелях конструкции непосредственно, на отдельный ригель нагрузка снижается. При устройстве монолитной конструкции балки и ригели становятся одним целым с плитами.

У безбалочного типа монолитного перекрытия отсутствуют выступающие ребра ригелей. Вместо них выступают участки плит 0,2-0,3 от места, где находится пролет. Им отведена роль плитных плоских ригелей, которые работают между колоннами в пролет по схеме балок. Из-за этого исключается устройство отверстий и проемов в участках междуколонных плит монолитного перекрытия, в этом качестве может применяться срединная часть монолитной плиты. Принимаются монолитные конструкции толщиной, которая примерно равна 1/32 самого большого пролета, и если пролет не превышает 6 м, проще изготавливать плиты монолитного перекрытия плоскими.

Вернуться к оглавлению

Ребристые монолитные перекрытия

Плиты перекрытия в данной конструкции опираются на главные и второстепенные балки.

Монолитные ребристые конструкции, у которых есть балочные плиты, состоят из главных балок, второстепенных балок и плиты, которая объединяется с балками в монолитное одно целое. Основные балки имеют упор на колонны и могут располагаться в поперечном или же продольном направлении. Принимается пролет основных балок в границах от 6 до 8 м. Высота главных балок принимается равной 1/8-1/15 величины, которой обладает пролет, а ширина – ½ значения высоты. У второстепенных балок монолитной конструкции пролет равен 5-7 м, и устанавливается шаг второстепенных балок от 1,5 до 3 м. От назначения монолитного перекрытия зависит значение толщины плиты, но оно должно быть не менее 60 мм. Если предусматриваются значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Плиты перекрытия работают в коротком направлении, опираясь при этом на главные и второстепенные балки. Во время сооружения ребристое монолитное перекрытие требует немалых затрат материала и рабочей силы, по этой причине зачастую их заменяют .

Вернуться к оглавлению

Безбалочный тип монолитного перекрытия

В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.

Вернуться к оглавлению

Возведение монолитного перекрытия по профнастилу

Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

Монолитные плиты по профнастилу используются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, если пролет и шаги конструкций нестандартны, большом количестве отверстий и проемов, во время реконструкции построек и возведения рабочих площадок. Плиты монолитного перекрытия, имеющие один пролет, с внешней арматурой в форме стального профилированного настила, открытой снизу, обладают огнестойкостью в пределах 30 мин, неразрезные плиты конструкции, у которых имеется не один пролет, с расположенной по всей длине пролета верхней арматурой – 45 мин и больше.

Для многоэтажных зданий с широким диапазоном нагрузки используются монолитные перекрытия по профнастилу.

Используемый в качестве арматуры перекрытия профнастил должен иметь защитное покрытие (оцинковку или любое другое), которое сможет обеспечить ему стойкость к коррозионным процессам. Для , которое выполняется по профнастилу, возможно применение тяжелых бетонов на мелкозернистом или обычном заполнителе, а их класс по прочности на сжатие должен быть не ниже В15. Стальные прогоны делаются сварными из прокатной листовой или профильной стали или же из прокатных двутавров.

В основе такого перекрытия лежит монолитная железобетонная плита, которая бетонируется по профнастилу и применяется в роли внешней арматуры после набора бетоном необходимой прочности. Перекрытие может опираться на железобетонные либо стальные прогоны, а также на бетонные или кирпичные стены. Пролет плиты выбирается в диапазоне от 1,5 до 6 м. Возможен больший пролет при возведении временных опор на время бетонирования и набора прочности. Профилированные листы следует стыковать по длине впритык на прогонах, без нахлестки. По ширине профнастил стыкуется с помощью нахлестки боковых граней. В целях местного или общего производится установка вспомогательной арматуры в форме отдельных стержней, сеток и каркасов.

Толщина бетона поверх профнастила не должна быть менее 30 мм, а если в конструкции пола отсутствует бетонная стяжка, то толщина должна быть не менее 50 мм.

Толщина бетонной полки монолитной плиты над профилированными листами определяется через расчет деформации и прочности, а также следуя технико-экономическим соображениям. Ее значение не должно быть меньше 30 мм, а в случае отсутствия бетонной стяжки в конструкциях пола – не меньше 50 мм. Листы профнастила направляют широкими гофрами вниз. Если поперек настила размер отверстия не превышает значение в 500 мм, тогда необходимо усиление монолитной конструкции в виде установки в примыкающие к отверстию гофры продольных стержней арматуры, которые заводятся за оси прогонов, или же в форме поперечных стержней, которые будут окаймлять отверстие, заводя их на два-три гофра за пределы подрезки с каждой стороны. Если величина отверстия поперек гофр профнастила превышает 500 мм, то необходимо предусматривать в конструкции перекрытия по контуру отверстия вспомогательные компоненты балочной клетки, которые переносят нагрузку с ослабленного участка с отверстием на прогоны.

На этапе возведения стальной профнастил является несущей конструкцией. Осуществляя расчет, узнают его жесткость и прочность как для тонкостенного стального изгибаемого элемента, который работает на нагрузку от своей массы настила, массы бетона и монтажных нагрузок, которые включают в себя массу рабочих и оборудования в процессе строительства монолитного перекрытия. Во время эксплуатации несущей конструкцией выступает монолитная железобетонная плита перекрытия, в которой профилированные листы применяются в качестве внешней рабочей арматуры.

Монолитное перекрытие

Монолитное бетонное перекрытие — сложный строительный элемент, проектирование которого всё же лучше доверить архитектору
. Проблема в том, что одно дело, когда заливается монолитом только небольшая часть перекрытия, а остальное укладывается заводскими плитами. Совсем другое дело — это монолит целиком всего этажа. Если со стенами брак, халтура, ошибки становятся видны постепенно и обычно без серьёзных проблем, то неправильно построенное монолитное перекрытие — это риск трагических последствий.

У покупных пустотных плит перекрытия есть заводская допустимая нагрузка, например, 800 кг/м 2 . А вот точную максимальную нагрузку на монолитную плиту может сказать только проект архитектора. И к тому же эта нагрузка будет правильной только при условии, что строительство монолита было сделано без ошибок и из материалов с характеристиками в соответствии с проектом. По этой причине в ИЖС люди, которые льют монолитное перекрытие без проекта, часто перестраховываются и берут большой запас прочности.

Строительство монолитного бетонного перекрытия начинается с установки опалубки
. Обычно применяется влагостойкая ламинированная фанера либо, если есть возможность, можно взять в аренду специальную опалубку для монолитных перекрытий. Снизу опалубка поддерживается специальными телескопическими стойками-домкратами
(их тоже можно взять в аренду) либо самодельными подпорками из бруса.

Телескопическая стойка имеет максимальную нагрузку, которая зависит от вида стойки, высоты ее установки и способа монтажа. Поэтому допустимая нагрузка может колебаться от 600 до 7000 кг на одну стойку. При плотности железобетона 2500 кг/м 3 один квадратный метр залитой плиты толщиной 20 см будет весить 500 кг. Можно рассчитать, какое минимальное количество стоек понадобится для перекрытия. Про вес опалубки тоже надо помнить.

Сверху стоек кладутся продольные балки, а сверху продольных балок кладутся поперечные балки, чтобы фанера лежала на них максимально жёстко и не провисала. Верхняя поверхность, образуемая опалубкой, должна быть максимально ровной. По периметру будущей плиты устанавливается борта опалубки из досок на высоту (толщину) плиты.

После установки опалубки вяжется арматурный каркас
— квадратная сетка в один или два слоя. В большинстве случаев выбирается размер квадрата в сетке 20х20 см. Чтобы увеличить несущую способность плиты, обычно увеличивают диаметр арматуры, а не уменьшают размер квадрата.

Будет ли армирование в один или два слоя — это устанавливается в расчете архитектором! Нижняя арматурная сетка обычно «важнее» верхней, т.к. она воспринимает основные растягивающие нагрузки. Даже если дом строится без проекта, то для правильного расчёта армирования монолитного перекрытия всё же лучше обратиться к проектировщику. Диаметр арматуры зависит от нагрузок и ширины пролёта: при разных входных данных возможно применения арматуры от 8 до 20 мм.

Арматура вяжется проволокой. Если длины арматурных стержней не хватает, то арматура соединяется внахлёст.

Толщину монолитной плиты
обычно выбирают в 20 см. Также популярна рекомендация не делать монолитное перекрытие толщиной менее 1/30 пролета, иначе увеличивается прогиб плиты.

Чтобы получился обязательный для арматуры защитный слой бетона
, связанный арматурный каркас должен быть приподнят над опалубкой с помощью пластиковых подставок. Таким образом бетон будет окружать арматуру со всех сторон. Арматура также не должна касаться боковой доски опалубки, там тоже необходим защитный слой бетона.

После окончания вязания арматурного каркаса заливается бетон
. Заливать нужно всё за один раз, не растягивая процесс, поэтому необходимо покупать заводской бетон . Залитый бетон необходимо выровнять и уплотнить.

Если верхняя поверхность стены, на которую опирается монолитная плита, имеет пустоты (например, тёплая керамика), в которые может уйти вода из бетона, то нужно предварительно обязательно затереть эту поверхность стены раствором. Вода не должна уходить из свежезалитого бетона — будут трещины!

Застывшее монолитное перекрытие нужно периодически поливать водой
, чтобы бетон не трескался и набирал прочность. Чтобы вода не испарялась, плиту можно дополнительно накрыть плёнкой
.

С вопросом, когда снимать опалубку
с монолитного перекрытия, есть неоднозначность. Многие частные застройщики подолгу держат опалубку чуть ли не по 30 дней. Но, например, в таблице 5.11 из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции» указано, что при распалубке прочность бетона в незагруженных монолитных конструкциях должна быть не менее 70% проектной при пролёте до 6 м и не менее 80% при пролёте свыше 6 м. Обычно 70% прочности — это примерно 3-4 дня, зависит от бетона, температуры, добавок в бетон.

Срок, когда именно бетон наберёт прочность, может сказать производитель бетона или проектировщик-архитектор. Для перестраховки многие держат опалубку 2-3 недели, хотя это может тормозить строительство. Между прочим, профессиональные строители при строительстве монолитных многоэтажных зданий успевают за неделю заливать один этаж.

Нагружать залитое монолитное перекрытие
значительными дополнительными нагрузками (например, поддонами с кирпичом) можно только через 21 день.

В монолитном перекрытии довольно часто образуются трещины
, т.к. бетон — это неэластичный материал, т.е. он не может растягиваться. Если трещины незначительные, то не стоит их бояться. Архитекторы, проектирующие перекрытия, могут сделать расчёт по образованию трещин.

Отмечу, что в этой статье речь шла об «обычном», плоском монолитном перекрытии. Также есть технология ребристого монолитного перекрытия
. Плита заливается с выступающими вниз «рёбрами» (т.е. балками), которыми она опирается на несущие стены или колонны. Ребристое перекрытие сокращает использование бетона и в некоторой степени арматуры; это экономит деньги, снижает вес перекрытия. Также ребристое перекрытие обычно позволяет перекрыть пролёт большей длины.

Однако устройство опалубки под плиту со множеством рёбер — значительно более трудоёмкий процесс, чем для плоской плиты. Чтобы в целях экономии на бетоне не потерять потом в допустимой нагрузке на перекрытие, расчёт монолитной ребристой плиты (как и обычной плоской) важно доверить специалисту. Также не забывайте, что потолок с таким перекрытием получится ребристым (как в заводских зданиях), поэтому для создания плоского потолка штукатурка отпадает, остаётся гипсокартон.

Расчет межэтажного монолитного железобетонного перекрытия
интересует частного застройщика для получения следующих основных параметров: максимальное расстояние пролета плиты без дополнительного усиления, толщина перекрытия, стоимость строительства. Данные параметры необходимо учитывать при индивидуальном проектировании жилых домов .

Толщина междуэтажного перекрытия

Минимальная толщина межэтажного монолитного бетонного перекрытия
составляет 160мм. Это минимальные размеры для формирования пространственного арматурного каркаса с помощью стержневой металлической арматуры AIII d12 в 2 яруса с сохранением минимального расстояния до поверхности плиты 25мм с целью создания защитного слоя бетона.

В зависимости от расстояния пролетов между несущими стенами и колоннами толщина междуэтажного перекрытия может быть 160/180/200/220мм.

Расчет междуэтажного перекрытия
по толщине можно оперативно произвести с помощью простого калькулятора:

Например, при длине пролета 5м толщина плиты составит 160мм.

Максимальное расстояние пролета для монолитного перекрытия без дополнительного усиления составляет 6,5м. При пролетах более 6,5м перекрытие необходимо дополнительно усиливать монолитными балками (ригелями) или колоннами.

Монолитное межэтажное перекрытие имеет нормативные значения по прогибу, которое необходимо учитывать при бетонировании. Расчет прогиба монолитного межэтажного перекрытия можно также оперативно произвести с помощью следующего калькулятора.

При постройке частного дома приходится либо придерживаться строгих стандартов в проектировании, исходя из типовых габаритов бетонных плит, либо выполнить расчет монолитного перекрытия
.

1
Для чего нужен расчет монолитного перекрытия

От прочности стен зависит надежность всей конструкции здания, и этот факт неоспорим, но не меньшее значение для безопасности проживающих в частном доме (равно как и в многоквартирном) имеют перекрытия. Крепкий пол под ногами – это очень важно для того, чтобы чувствовать себя в помещениях комфортно. Но, если плиты из бетона на этапе проектирования вынуждают придерживаться определенных рамок, поскольку параметры их являются константой, то расчет монолитного перекрытия, наоборот, приходится делать, исходя из желаемой планировки дома. И ошибки при этом крайне нежелательны.

Калькулятор расчета толщины плиты

Введите длину перекрытия

Введите ширину перекрытия

Любое перекрытие способно выдержать только строго определенную (выраженную в килограммах) нагрузку на квадратный метр
. Не зная эту величину, и превысив ее, к примеру, изменяя планировку путем установки перегородок, можно спровоцировать возникновение трещин в структуре бетона. Как следствие, залитое монолитное основание этажа будет ослаблено, и впоследствии может разрушиться. Во избежание расчет нужно делать так, чтобы иметь запас прочности перекрытия, принимая во внимание характеристики используемой марки бетона, диаметр и количество прутков для арматуры, и их суммарный вес.

В некоторых случаях для усиления монолитного наливного основания можно изготавливать схожим образом горизонтальные железобетонные балки под перекрытием, которые будут играть роль ребер жесткости. Для их расчета нужно лишь заранее определить габариты, которые складываются из высоты, ширины и длины. В этом и состоит основная разница между балкой и перекрытием, для расчета которого нужно использовать такие параметры, как площадь и толщина бетонной заливки. Далее мы рассмотрим основные нормы, которых следует придерживаться при заливке плит, чтобы их прочность была достаточно высокой.

2
На чем основывается расчет железобетонных конструкций

В первую очередь следует учитывать, что сборное перекрытие, полученное из готовых плит дешевле приблизительно на 15-20 %, чем наливное монолитное основание. Причиной тому невысокая себестоимость выпускаемых на заводах типовых железобетонных конструкций, в сравнении с залитым в собранную на месте опалубку замешанным вручную или на арендованной бетономешалке раствором. Ведь для того, чтобы монолитное основание получилось надежным, недостаточно просто залить цементную смесь, сначала необходимо связать каркас из арматуры, что требует немалых трудозатрат. По прочности готовые плиты и наливные перекрытия получаются одинаковыми при равной толщине
.

Рассмотрим все составляющие монолитного основания, на которых строится расчет железобетонных конструкций. В первую очередь, сооружается опалубка, которая должна быть добротной, чтобы заливка получилась качественной. Не желательно использовать обрезные доски, поскольку нижняя, потолочная часть плиты, должна быть идеально ровной. Следовательно, в качестве основы для опалубки лучше выбрать толстую фанеру, желательно, ламинированную (к ней бетон пристает несколько хуже, чем к обычной). Боковины также делаются из фанерных полос, а вот подпорки лучше установить из бруса, сечением не менее чем 100х100 миллиметров.

Далее из металлических прутков, связанных проволокой, собираются верхняя и нижняя армирующие сетки, соединенные посредством коротких поперечин в каркас. Слишком частыми ячейки делать не рекомендуется, поскольку это придаст лишнюю массу монолитному основанию, увеличив собственную нагрузку плиты. Обычно используется арматура с профилем А-II или А-III. Диаметр прутка для однорядной вязки требуется не менее 12, а для двухрядной – не меньше 10 миллиметров. Для поперечин используются стержни диаметром около 8 миллиметров. Шаг между арматурой достаточно соблюдать порядка 0.12 метра.

Для перекрытия большой площади обязательно нужны опорные горизонтальные балки, которые также заливаются на месте и нуждаются в армировании.

Для того, чтобы узнать, какой запас прочности необходимо придать монолитному основанию, обратимся к СНиП. Нормативная нагрузка на перекрытие в жилом доме по стандартам должна соответствовать 150 килограммам, кроме того, не следует забывать про коэффициент запаса, соответствующий 1.3. В итоге получаем величину 150х1.3=195 кг/м 2 . Соотношение толщины плиты и ее площади должно иметь пропорции 1:30, иными словами, для монолитного основания 3х2 метра хватит толщины в 20 сантиметров. Арматуру желательно погрузить в раствор так, чтобы крайние прутки были покрыты бетоном не менее чем на 3 сантиметра.

3
Рассматриваем расчет заливки плиты на примере

Итак, предположим, что площадь загородного дома должна составить 50 м 2 , причем оба этажа будут одинаковы по размерам. Для нижнего изготавливается фундамент, который может быть столбчатым или ленточным (если полы будут уложены на деревянные лаги). Стены, сложенные из строительных блоков, могут выдержать различную нагрузку в зависимости от используемого материала. Так, возводя перегородки из газобетона
, их лучше заключить в устроенную по периметру комнат систему вертикальных и горизонтальных железобетонных балок, которые должны выдержать нагрузку стен второго этажа.

Вертикальные балки заливаются поэтапно, порционно, иначе застывание бетона заняло бы слишком много времени. А вот горизонтальные опорные системы могут отливаться вместе с перекрытием, главное – грамотно собрать опалубку. Исходя из площади монолитного основания второго этажа, понадобится арматурная сетка соответствующей площади. Для защиты торцов будущей плиты от промерзания по внешнему периметру этажа устанавливаются борта из того же материала, какой будет использован для стен. С внутренней стороны укладывается прокладка из твердого утеплителя. Только затем монтируется армирующая сетка. Двухслойная, если толщина перекрытия больше 15 сантиметров, и однослойная, если меньше.

Теперь коснемся расхода компонентов для бетонного раствора. Объем перекрытия получаем по формуле V = S x H, где два последних параметра площадь и толщина соответственно. Чем прочнее будет основание, тем лучше, поэтому желательно получение бетона марки 400, для чего понадобится цемент марки от 400 до 600, от значения будет зависеть коэффициент водоцементного соотношения. Подробнее разобраться в тонкостях вам поможет .

Для нашей же плиты несложно подсчитать объем по уже имеющимся данным, с учетом пропорций цемента, песка и щебня, например, 1:4:5. Связующий компонент возьмем марки 600, толщина перекрытия пусть будет 20 сантиметров, в итоге объем раствора должен быть 500.000 см 2 х 20 см = 10.000.000 см 3 или 10 кубометров. Исходя из вышеприведенной пропорции, получим приблизительно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Воды потребуется исходя из коэффициента В/Ц = 0.60, 1000 кг х 0.60 = 600 литров, опять же примерно. Разумеется, расчеты замеса гораздо более сложны.

Мечты о собственном доме — это совершенно обычное дело, но когда такая мечта начинает исполняться, наступает настоящее счастье, и, конечно, возникает другая проблема — как правильно и эффективно справиться с каждым этапом строительства. Приглашенная бригада для строительства домов под ключ справится с такой задачей, но курировать постройку самостоятельно тоже необходимо уметь.

Когда без устройства монолитного перекрытия не обойтись

Самым надежным вариантом перекрытия между этажами считается монолитное, выполняемое из бетона и арматуры. Существуют несколько случаев, при которых монолитное перекрытие при строительстве дома должно использоваться в обязательном порядке. Не секрет, что данный способ надежен на 100%, но при этом он еще и очень дорогой. В каких же ситуациях можно сэкономить и использовать менее дорогостоящий метод, а в каких — нельзя никак:

— К примеру, нет возможности доставки и монтажа сборных железобетонных плит, а также, если вы отказались от других вариантов;

— Особая конфигурация дома и стен в нем, при которой нельзя уложить необходимое количество перекрывающих плит, здесь требуется создание большого количества монолитных участков. Реализация проекта с монолитным перекрытием все-таки возможна, но потребуются дополнительные траты на подъемный кран и опалубку.

Монолитное перекрытие сложной формы

— Отрицательные условия могут стать причиной выбора только монолита, так как он прочен и практически в любых условияъ. К примеру, он спокойно выдерживает повышенную влажность, большие нагрузки, невозможность обеспечить нормальную гидроизоляцию. Смотрите стоимость плиты фундамента . Сейчас плиты перекрытия могут быть предварительно напряженными, стальные тросы применяются для армирования конструкции. Из-за большой прочности сечение практически не растягивается или имеет невысокие значения растяжения. Однако, такие плиты быстрее становиться хрупкими и поддаются коррозии.

— Если перекрытие совмещено с монолитным поясом — при идентичной цене пояса и сборного перекрытия, а также монолита, логичнее выбрать именно последний вариант. Проблемой могут стать трудоемкие грунтовые условия — высокая сейсмическая активность, просадочность и др.

О толщине монолитного перекрытия

Устройство монолитного перекрытия по проф-листу

Арматура во всей бетонной конструкции занимает определенное место — в зоне наибольшей растянутости, чтобы помочь крепко сжать все основание. Данная арматура называется продольной. Еще один фактор успеха — арматура должна получить хорошее сцепление с бетоном, иначе ее функция не будет выполнена максимально точно, для этого по всему хлысту арматуры наносятся специальные насечки. Арматурные стержни располагаются с определенным шагом для перекрытий, равным 15-20 см. В зависимости от ряда факторов арматуру могут установить в нижнем либо верхнем участке бетона. Наибольшее напряжение в конструкции возникает в нижней части плиты, вверху у краев и по центру — именно эти участки усиливаются армированием. Цена кладку перегородок из газобетона на порядок ниже, но не всегда выбирается из-за оказываемого давления и веса на такие перекрытия, т.к. газобетон достаточно лёгкий материал. Однако нагрузки всё равно необходимо рассчитывать предварительно.

Второй тип армирования — поперечный, он располагается вертикальным образом. Благодаря нему вернее армирование будет производиться максимально точно и правильно. Внешний вид его напоминает поддерживающие каркасы или согнутые детали. Данные элементы гнутся как правило сразу на объекте из имеющейся арматуры, по этому арматуру на них израсходованную необходимо учитывать в заказе основной арматуры для монолитного перекрытия.

Арматурный каркас монолитного перекрытия

Если плита не сильно нагружается, то поперечное армирование играет исключительно конструктивную роль. Если нагрузки на плиту большие, то данный тип армирования поможет защитить плиту от разрушения. Так как в загородном строительстве непомерных нагрузок на плиту практически нет, то исполняется конструктивная роль — бетон воспринимает опорную поперечную силу. А вот монтаж кровли в СПб выполняется уже после устройства монолитного перекрытия и сооружения общей коробки дома, но это не менее важный и сложный процесс.

Достоинства монолитного перекрытия, отличия от других типов

Среди значительных плюсов применения монолитного перекрытия при строительстве частного дома — возможность проведения работ без тяжелой техники, можно не привлекать подъемные краны или манипуляторы. Можно не привлекать и воспользоваться ручным трудом по замесу и подъёму бетона. Но, как правило, придётся использовать две вещи — авто-бетоносмеситель и бетононасос для доставки бетона в нужный заливаемый участок плиты.

Использование бетононасоса в устройстве монолитного перекрытия

С помощью монолита существует возможность перекрыть даже сложные с конструкционной точки зрения пространства, чего нельзя сказать о сборных железобетонных плитах. Если сравнивать монолит с перекрытием из дерева, то прочность будет далеко не на стороне последнего варианта. При невысокой толщине монолитного слоя он выдерживает практически все существенные нагрузки, и его прочность не поддается сомнению практически никогда. Огнестойкость монолит также имеет повышенную — к примеру, перекрытие второго этажа по деревянным балкам выдержит огонь 15 минут, монолитное — 65 минут и более.

Сложные конфигурации перекрытий

Существуют сложные типы монолитных перекрытий (что сказывается и на стоимости монтажа крыши), которые необходимо правильно рассчитывать, верное армирование в данном случае также является обязательным шагом. В результате, всегда получается индивидуальное конструирование с учетом индивидуальных особенностей нагрузки, построение и прочих параметров. Специалисты помогут в таком случае сделать правильный расчет, а также сэкономить деньги.

Типы монолитных перекрытий тоже бывают разными: к примеру, пользуются спросом плоские монолитные плиты. Мы уже писали, что толщина соотносится к величине пролета как 1 к 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не получится перерасход этих двух компонентов, который не приведет к увеличению прочности.

Следует учесть и тот фактор, что монолит выполняет свои функции лучше по меньшему расстоянию. Несущие стены и колонны в доме передают вес перекрытий на фундамент, и толщина их должна быть не менее 25 см (длина кирпича). На определение толщины стен влияет сразу несколько факторов:

Величина пролетов;

Количество пролетов;

Назначение помещения;

Этажность дома.

Если была выбрана толщина бетона меньше 15 см, то армирование выполняется всего в один слой, однако, решение все равно принимается на основе соответствующих норм и правил (следует смотреть официальные документы). Если толщина слоя превышает 15 см, то, как правило, продумывается расположение двух слоев арматуры. Арматуру связывают специальной вязальной проволокой. Сетка имеет стандартный размер ячеек 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм. Специалисты рекомендуют использовать на всем протяжении работ сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — она зависит от перекрываемых пролетов и нагрузок.

Армирование, установка опалубки

В частных домах, в которых отсутствуют колонны, а имеются классические несущие стены, сначала применяется основное армирование, дополнительно же обрамляются отверстия. Что касается опалубки, то ее можно устанавливать как на всю площадь, так и частично. Чаще используется способ установки на всю площадь — он более основательный. Тщательным образом выставляются стойки, вес бетона при этом равен 200-300 кг на квадратный метр. ДСП кладется на опалубку — одного и того же материала хватит на два раза применения — как раз на два этажа классического частного дома. Опалубка может выполняться из досок или листов древесно-стружечной плиты, которая так же бывает и в специальном опалубочно-глянцевом водонепроницаемом исполнении.

Внимательно надо следить за тем, чтобы не было даже небольших щелей в опалубке — в противном случае цементное молочко будет протекать вниз, снижая при этом прочность всей конструкции.

Слой бетона под арматурой по толщине всегда должен быть не менее двух сантиметров. На опалубку под арматуру обязательно выставляются плашки, приподнимающие арматурный каркас от опалубки. По консистенции бетон следует делать в меру густым и жидким, определяющая характеристика — это его пластичность, которая позволит равномерно заполнять все пустоты и замечательно уплотняться.

Марка бетона для монолитных перекрытий используется не ниже М200, класс — В15.

Как только бетон зальется, до полного отвердения, за ним следует внимательно ухаживать и следить — к примеру, летом не допускать пересыхания и периодически увлажнять водой (смачивать), накрывать обычной пленкой для поддержания необходимой влажности по технологии.

Утепление и шумоизоляция монолитного перекрытия

Максимальную прочность после заливки бетон набирает примерно по истечению четырех недель. Если опалубка снимается раньше, то рекомендуется установить специальные подпорки. Высокая плотность бетона хорошо проводит звук, поэтому не обойтись без шумоизоляции комнат. Для этого выполняется засыпка керамзита под стяжку или же укладка экструдированного пенополистирола. Бетон проводит и холод, поэтому рекомендуется утеплить перекрытие, а именно, наружные края (торцы). Утеплитель при этом накладывается на данные торцы снаружи дома. Не стоит забывать и о своевременном проведении коммуникаций и проводов, иначе после застывания монолитного перекрытия выполнить это будет трудно.

Высокая прочность бетонного монолита не поддается сомнению, ведь история его применения насчитывает века. Ленточный фундамент или фундамент на буронабивных сваях , в большинстве своих пунктов, аналогичны монолитному перекрытию. Заручившись знаниями о правильной технологии устройства монолитного перекрытия и контролируя процесс реализации вы точно получите именно тот дом, который простоит десятилетия, обеспечивая вас теплом, комфортом и надёжной защитой.

чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

временных;
постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

толщина плиты железобетона;
используемая марка бетона;
показатель нагрузки расчетного типа на квадратный метр перекрытия;
габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Выбор марки бетона

Следует сказать, что вопрос подбора марки бетона для самодельного перекрытия крайне важен. Ведь неправильный выбор данного материала сулит проблемами с прочностью, снижением сопротивляемости к нагрузкам и так далее. А потому рекомендации специалистов в этом вопросе лишними точно не будут. Рассмотрим, какие есть марки бетона на сегодняшний день.

Марка М100 представляет собой решение с наиболее низким качеством и обычно используется перед заливанием монолитных конструкций. Обычно такой вариант применяют для заливки фундаментной ленты, формирования подушки из бетона, установки бордюра и так далее.
Бетон марки М150 используется для пола, стяжки, а также создания фундамента для построек, где насчитывается небольшое количество этажей.
М200 будет применяться для формирования пола, отмосток и стяжки. Из-за высокой прочности материала его используют для производства бетонных лестниц.
М250 будет отличным решением в создании монолита ленточных фундаментов, а также плит перекрытий.
М300 применяется для формирования плит перекрытий, а также бетонных лестниц.
М350 используют для создания различных поверхностей монолитного типа, балок и бассейнов.

Марки М400, М450 и М500 практически не применяются в строительстве частных объектов. Они востребованы в создании таких построек, как плотины, дамбы, мосты и различные гидротехнические сооружения.

Если делать выводы из описанной информации, то лучше всего для создания монолитного перекрытия своими руками использовать марки М250, М300 или иногда М350.

Монтаж опалубки

Теперь поговорим о таком моменте, как монтаж опалубки, ведь устройство плиты перекрытия предполагает, что бетон заливается в опалубочную конструкцию, положенную горизонтально. Она обычно имеет название палубы. Есть следующие варианты обустройства данной конструкции:

установка уже готового съемного решения – пластикового или металлического;
создание опалубки на месте, с применением досок либо фанеры влагостойкого типа.

Первый вариант использовать легче, ведь опалубка разбирается, у нее есть опоры телескопического типа, которые нужны для ее поддерживания на определенном уровне. Если создавать опалубку самому, то следует знать, что толщина фанеры должна быть 2 сантиметра, а толщина досок обрезного типа – 3 сантиметра. Сбивая конструкцию, следует хорошо подгонять элементы. Если между ними остаются щели, то опалубочную поверхность необходимо обложить пленкой гидроизоляционного типа.

Пошаговая инструкция по монтажу опалубки.

Устанавливаем вертикальные стоечные опоры. Обычно это телескопические решения из металла с регулируемой высотой. В качестве альтернативы можно применять бревна, располагая их через метр.
Укладываем ригели на стойки.
Затем устанавливаем сверху горизонтальную опалубку. Если применяется не готовый вариант, а собственноручный, то на брусья продольного типа кладутся балки поперечного типа, а сверху устанавливается фанера с влагостойкими свойствами. Размеры такой опалубки следует подогнать идеально, чтобы не было щелей.
Нужно регулировать высоту стоечных опор так, чтобы верхняя часть опалубки горизонтального типа сходилась с частью стеночной кладки сверху.
Далее осуществляем монтаж вертикальных опалубочных частей. У монолитной плиты габариты должны быть такими, чтобы края заходили на 15 сантиметров на стены. Следует создать ограждение вертикального типа как раз на данном расстоянии от внутренней части стенки.
Проверяем с использованием нивелира ровное расположение конструкции и ее горизонтальность.

Армирование плиты

Монолит обязательно должен пройти процедуру армирования.

Для начала требуется приготовить арматуру. Необходимый диаметр прутьев следует подбирать, зная расчетные нагрузки. Обычно для этого используются стержни диаметром 12-14 миллиметров.
Прокладываем первую армирующую сетку снизу конструкции – она станет монолитной плитой в будущем. Это будет своего рода армопояс. Сначала следует уложить продольные прутья, после чего – поперечные. Наилучшим размером ячеек у такой сетки являются показатели 12-15 сантиметров. Если перекрытие не очень большое по площади, то размер ячеек можно увеличить до 20 сантиметров.
Стыки прутьев следует обвязать с использованием проволоки из стали.
Укладываем вторую армирующую сетку аналогично первой. Осуществляем перевязывание сеток проволокой. Если прутьев не хватает, то можно взять дополнительный прут, который следует подвязать внахлест, равный не менее чем 40 арматурным диаметром. Если используются прутья диаметром чуть более сантиметра, то нахлест должен быть 48 сантиметров. Стыки прутьев следует размещать в шахматном порядке. Концы армостержней должны быть на балках несущего типа.

Как можно убедиться, армопояс сделать несложно. Такое решение со стальным профилированным настилом существенно улучшить прочность перекрытия.

Как залить?

Бетон следует покупать прямо на предприятии-изготовителе, что существенно облегчит задачу. Заливание раствора с миксера ровным слоем дает возможность обеспечить максимум прочности изделию. Лучше будет заливать бетон 20-сантиметровым слоем без остановки. До заливания бетона в опалубочную конструкцию нужно осуществить монтаж каркаса либо короба для техотверстий. Речь идет, к примеру, о вентканале либо дымоходе.

После заливки следует осуществить вибрирование спецвибратором глубинного типа. После этого бетон оставляют подсыхать и набирать прочность в течение месяца. Во время первой недели поверхность постоянно следует смачивать водой. Причем именно увлажнять. Через 30 дней можно будет демонтировать опалубку и плита будет сделана. Как можно убедиться, в заливании бетона ничего сложного нет.

Уход после заливки

Если говорить об уходе за таким изделием, то следует сказать, что в процессе его застывания исходит немало тепла, а это становится причиной быстрого испарения влаги. Ее недостаток ведет к деформации бетонного покрытия, по причине чего на первых порах следует смачивать плиту водой на регулярной основе. Лить ее можно либо ведрами, либо при помощи шланга со специальным распылителем. Перед этим на бетон можно положить тряпки и наливать воду.

При жаре бетон следует накрывать полиэтиленом, чтобы плита не потрескалась. Опалубку можно убирать уже через 10 суток после последнего смачивания. Обычно плита набирает прочность приблизительно 3-4 недели. Когда этот срок пройдет, можно продолжать строительные работы.

В следующем видео вас ждет возведение монолитной плиты перекрытия своими руками.

Толщина плитного фундамент

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Особенности расчета толщины плитного фундамента

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

промежуток между арматурными сетками;
толщина бетонного слоя над верхней и под нижней арматурной сеткой;
толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.

Зачем измерять толщину плитного фундамента

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

периметр (длину всех сторон) основания;
площадь плиты, включая термо- и гидроизоляцию;
площадь боковой поверхности;
количество бетона;
вес бетона;
нагрузку на почву;
диаметр арматуры в сетке;
диаметр вертикальных прутьев арматуры;
размер ячейки сетки;
нахлест арматуры;
общую длину арматурных прутьев;
общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.

Подушка под плитный фундамент: определяем толщину

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10х10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2х0,25=0,15 квадратных метров, а объем всех ребер составит 0,15х80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

классификация, формулы для расчетов, расчет плиты перекрытия

Плита перекрытия — это горизонтальная строительная конструкция, которая разделяет этажи друг от друга. Эта конструкция является несущей, она распределяет нагрузки и обеспечивает жесткость здания. Монолитная плита перекрытия — это конструкция, изготовленная на месте строительства здания путем заливки арматуры бетонной смесью.

Нельзя изменять проект дома без согласования с архитектором, потому что эти плиты проектируются специально для конкретного здания, так как для них нужно определить расположение арматуры и способ опоры.

Сталь намного прочнее бетона, именно потому арматурная сетка находится внизу плиты. Эта сетка не должна быть впритык к опалубке, расстояние между арматурой и опалубкой должно быть больше 3 см. Арматуру используют сечением 8−12 мм. Бетон должен иметь толщину не менее 10 см. Плита должна быть забетонирована за один раз. Опалубка выполняется в виде дна и стен будущей плиты. Для долговечности, прочности и надежности перекрытия используют бетона марки М200 и выше. Для этого лучше покупать готовую бетонную смесь на заводе.

Этот тип перекрытий имеет преимущества перед готовыми железобетонными плитами:

монолитное перекрытие используют в тех случаях, когда сложно организовать работу подъемного крана на стройплощадке, а также если здание имеет нестандартные размеры и архитектурные формы;
благодаря прочной связи элементов плиты обеспечивается высокая жесткость конструкции;
экономия денежных средств на электроэнергию, погрузочно-разгрузочные работы, сварочные работы по устранению стыков, меньшие затраты на материалы;
все необходимые материалы есть в свободной продаже;
нижняя поверхность плиты гладкая и ровная, поэтому проводить штукатурные работы легче;
отсутствие стыков повышает звукоизоляцию здания;
материал не горит и не подвержен гниению;
такой метод построения здания позволяет делать выносные конструкции (балконы), основание которых — единая плита с межэтажным перекрытием. Это повышает прочность и надежность балкона.

Главный недостаток такого типа перекрытия состоит в повышенной сложности работ в холодное время года. Необходимая прочность достигается через 28 дней. Из-за высокой влажности и пониженной температуры бетон будет застывать дольше, что увеличивает сроки строительства. Для исполнения монолитного перекрытия требуются специалисты высокого класса, так как плиты надо усиливать дополнительными опорами.

Еще один недостаток заключается в том, что перед тем, как заливать арматуру бетоном, нужно сделать опалубку. Обычно это занимает много времени и древесного материала. В настоящее время этого недостатка можно избежать. На рынке стройматериалов продают или сдают в прокат готовые элементы щитовой опалубки (фанерные плиты).

Классификация монолитных плит перекрытия

Монолитное перекрытие бывает балочным, безбалочным и ребристым (кессонным).

Балочное перекрытие укладывают двумя способами, в зависимости от типа плиты: ребристая она или гладкая. Если плита ребристая, то балки укладывают перпендикулярно ребрам. Если гладкая, то для достижения большей жесткости балки укладывают перпендикулярно друг другу.

Используют два типа балок: главные (с большим диаметром сечения) и второстепенные (с меньшим диаметром). Балки делают стальными или монолитными. Монолитные балки, в свою очередь, могут иметь разные схемы устройства. Они могут быть уложены в несколько рядов или слоев. Иногда плиту дополнительно усиливают в месте балки дополнительной арматурной сеткой. Стальные балки подпирают само перекрытие или могут находиться в самой монолитной плите. Несущий элемент в балке — двутавр.

При устройстве безбалочного перекрытия используют колонны с капителями. Последние выполнены в виде перевернутой пирамиды. Сечение арматурных штырей 8−12 мм. Капители имеют выпуски штырей с двух сторон, которые входят в сами плиту и укрепляют конструкцию. Плиты имеют каркас в два слоя арматуры. В этом случае плиты имеют толщину от 1/35 до 1/30 длины пролета. В последнее время распространена технология одновременного бетонирования колонн и плит.

Кессонное перекрытие отличается от ребристого количеством направлений ребер: они располагаются в обоих направлениях. Преимущества такого устройства перекрытия в легкости конструкции и прочности на изгиб из-за сетки ребер. При строительстве широкого пролета на месте стыка колонны и перекрытия устанавливается дополнительное арматурное усиление. Штыри колонны проникают в полость опалубки. Кессонное устройство предполагает верхний ряд сплошной арматурной сетки. Диаметр сечения штырей 8 мм.

Расчет параметров монолитной плиты перекрытия

Проект стоит доверить проверенным специалистам, которые грамотно его составят. В проекте приведены расчеты максимальной нагрузки на поперечное сечение плиты. Расчеты будут производиться с учетом индивидуальных предпочтений хозяина будущего здания. Помимо расчетов, в проекте специалисты предоставят свои рекомендации, какие материалы использовать.

Очень важно не допустить ошибку в проекте, поскольку от прочности перекрытия зависит надежность строения. Перекрытие может выдержать определенную нагрузку, выраженную в килограммах на один квадратный метр. Поэтому важно не изменять самостоятельно проект без согласования с архитектором. Любой перенос внутренних перегородок может негативно повлиять на распределение нагрузки на плиту перекрытия. Если превысить нагрузку, то бетон может не выдержать и треснуть, и появится риск обрушения основания этажа. Поэтому в расчетах учитываются характеристики используемых материалов, их общий вес, а также закладывается запас прочности монолитного перекрытия.

В случае усиления монолитного перекрытия железобетонными балками, которые пропускают под перекрытием, рассчитывают такие параметры, как высота, длина и ширина. Для расчетов параметра плиты необходимо знать толщину и площадь заливки бетона.

Расчеты монолитного перекрытия состоят из расчетов его отдельных элементов. В первую очередь делается опалубка. Она должна быть качественной с ровным дном и боковыми стенками. Лучше всего использовать толстую ламинированную фанеру. Для подпорок используют брус сечением 10 на 10 см.

На втором этапе делается армирующая сетка. Для нее используют металлические прутки сечением 8−12 мм, которые перевязывают проволокой. Размер ячеек должен быть 20 см. Ячейки не должны быть частыми, поскольку это увеличивает массу плиты.

Запас прочности рассчитывается исходя из характера эксплуатации здания: нагрузка на перекрытие у частного дома и промышленного здания совершенно разная.

Разработаны специальные компьютерные программы для расчета перекрытий. Однако они не учитывают характеристик используемых материалов. Поэтому прибегнуть к помощи проектировщика придется в любом случае. Это позволит правильно сделать все расчеты и не переплатить за строительство.

Прочность перекрытия рассчитывается исходя из двух факторов: нагрузки плиты и прочности арматуры. Причем прочность арматуры должна быть больше нагрузок на плиту.

Нагрузка на 1 квадратный метр перекрытия рассчитывается исходя из следующих данных:

собственный вес перекрытия;
временная нагрузка на перекрытие.

В качестве наглядного примера будут приведены расчеты для жилого помещения размерами 6 на 10 метров. Балки расположены на расстоянии 2,5 метра друг от друга. Толщина перекрытия будет равна 80 мм, что отвечает требованиям формулы L/35 (где L — шаг балок): 2,5/35=0,071 (71 мм).

Временная нагрузка для жилого дома по нормативам составляет 150 кг/м². Коэффициент запаса 1,3. Итого получается нагрузка 195 кг/м².

Нагрузка от собственного веса перекрытия рассчитывается таким образом: толщина плиты 20 см умножается на величину 2500 — получается 500 кг/м².

Максимальная нагрузка на монолитную плиту будет равна q=195+500=695 кг/м².

После получения этих данных просчитывается шаг балок. Это необходимо для оптимального использования материалов (бетона и металла) и правильного распределения нагрузок на балки. Балки должны укладываться через равные расстояния. Обязательно надо выполнять следующее условие: L 1 /L 2 >2, где L 1 — это длина балки, а L 2 — расстояние (шаг) между балками. Длина балок 6 метров. Условие выполнено: 6/2,5=2,4.

Для расчета максимального изгибания плиты необходимы такие данные:

расчетное сопротивление бетона R b = 7,7 МПа;
арматура класса А400С;
расчетное сопротивление арматуры R s = 365 МПа.

Расстояние от арматуры до края плиты 35 мм.

Максимальный изгибающий момент рассчитывается так:

М = q*L 2 ²/11. М=695*2,5²/11=395 кг/м.

Перекрытие с нижней армированной сеткой должно выполнять следующее условие: a m <a r. Параметр a r нормативный и равен 0,440 для указанных материалов.

am=M/(Rb*b*h02), где

b — ширина перекрытия 6 м,

h 0 — расстояние от края плиты до центра тяжести арматуры, 0,08−0,035=0,045 м.

am=395/(77000*6*0,0452)=0,042.

0,042>0,440.

В противном случае, когда a m >a r, надо повышать марку бетона или увеличивать сечение арматуры.

При значении am=0,042 коэффициент, а равен 0,98.

Площадь рабочей арматуры

Аs = М/(R s * а*h 0) = 395/(36500000*0,98*0,045) = 0,000245 м² =2,45см².

На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2,45см².

Погонная нагрузка на балку

695*2,5=1737,5 кг/м.

Балки опираются на стену на 20 см. Расчетная длина балки 6+2*0,2=6,4 м.

Максимальный момент в сечении балки

Мр=q*L2/8.

Мр=1737,5*6,42/8=8896 кг/м.

Требуемый момент сопротивления

Wтр=Мр/(1,12*R).

Wтр=8896/(1,12*21)=378 см3.

Для такого сопротивления подходит двутавр № 27 с моментом сопротивления W=371 см³ и инерцией I=5010 см⁴.

Прочность балки проверяется таким образом:

R=Mp/1,12*Wtp

R=8896/(1,12*378)=21.

Расчетная R равна нормативной, что говорит о хорошей прочности балки.

Все константы и формулы можно найти в пособии к СНиП 2.03.01−84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры».

Как видно, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться к проверенной фирме, которая имеет высококвалифицированных специалистов в области проектирования и строительства.

Плавающая плита

против монолитной плиты | Что такое монолитная плита

Самый важный момент в этой статье

Что такое монолитная плита?

Слово «монолитный» означает «все за одну заливку», поэтому в строительстве, где используется монолитная плита, фундамент выполняется за одну заливку, которая состоит из слоя бетонной плиты с большей площадью под несущими стенами и всем остальным. края периметра, чтобы заменить нижний колонтитул.

Строительство монолитной плиты происходит намного быстрее, а затраты на рабочую силу низкие, так как в этой плите бетон заливается сразу.

При использовании в идеальных условиях монолитная плита может быть такой же прочной, как и плиты со стержнем и стеной.

В большинстве строительных сообществ, разделенных на части, земля выровнена, и почва равномерно распределяется по всей земле, что делает территорию плотно уплотненной. В этом случае монолитная плита может быть лучшим вариантом, если все отметки готового этажа одинаковы от участка к участку и имеется очень небольшой уклон.

Есть несколько серьезных проблем, которые могут возникнуть, если многие условия не противоречат монолитной плите.

Monolithic Slab нельзя использовать, когда требуется больше заполняющей грязи, потому что бетон с большей вероятностью потрескается, если грунт недостаточно уплотнен.

Это проблема для домов, которые должны быть построены так, чтобы подниматься над уровнем наводнения, обеспечиваемым инженерами-строителями (как и большинство зданий во Флориде).

В этом случае монолитная плита имеет тенденцию к растрескиванию по периметру стен и других больших несущих площадях.Эти трещины могут вызвать структурные проблемы, влияющие на другие аспекты дома в процессе строительства, такие как сухие стены и полы, если каркасные стены нестабильны.

Также читайте: Монолитное определение | Монолитная опора | Монолитно-плитный фундамент | Преимущества и недостатки монолитно-плитного фундамента | Монолитная плита

Что такое плавающая плита?

Плавающие плиты используются в качестве основы для различных строительных конструкций, таких как навесы, автомобильные гаражи, пристройки, коттеджи, навесы для подъездных путей, вспомогательные постройки и сараи.

В Floating Slab плиты имеют по периметру усиленные утолщенные опоры, но без обледенения.

Плавающая плита

называется « плавающая », потому что им разрешено перемещаться по линии льда как монолитная единица. Также может быть добавлена изоляция, чтобы уменьшить движение из-за мороза, в зависимости от потребностей проекта.

Строительство плавающей плиты — один из самых экономичных способов возведения фундамента. Традиционные фундаменты включают ленточный фундамент по краю с морозной стеной наверху.Ленточное основание, расположенное ниже уровня мороза, обычно на 4′-0 ”ниже уровня земли.

Стоимость плавающей плиты выше, потому что для строительства ленточного фундамента и морозной стены требуются большие земляные работы, бетон и рабочая сила.

Floating Slab — лучший вариант для строительства навесов, но при строительстве дома следует учитывать некоторые недостатки.

Когда плавающие плиты сооружаются в здании, их можно обогревать лучистым теплом пола, которое обеспечит комфортное и сбалансированное тепло.

Также читайте: Что такое плавающая плита | Строительство плавающих плит | Как построить плавающую плиту | Преимущества и недостатки Плавающие плиты

Что такое монолитная плита VS плавающая плита?

Плавающие плиты иногда называют монолитными плитами, потому что они не соприкасаются с фундаментом. В некоторых конструкциях плавающая плита используется в качестве опоры, и только после того, как фундамент построен, мы бросаем плавающую плиту.

Обычно монолитные плиты дешевле плавающих плит.Плавающие плиты также представляют собой монолитную плиту в форме перевернутой буквы U, на которую бетон наносится монолитно или в 2/3 шага. Моно заливка, что означает способ его возведения и заливки, а не вид фундамента здания.

Если есть большая конструкция или нестабильная почва, вам определенно нужен глубокий фундамент, но с обычным гаражом на хорошей почве плавающая плита — это хорошо и привлекательно. Если местная почва имеет меньшую устойчивость или обычная вода на подповерхностном слое, тогда плавающая плита очень плавучая и склонна к растрескиванию или наклону.

Плавающие плиты — это те парни, которые плавают по земле или на морозе. Плавающие плиты в таких условиях называются монолитными плитами, потому что они не контактируют с фундаментом.

Также читайте: Что такое конструкция перекрытия | Типы конструкции перекрытий | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

Краткая записка

Плавающая плита против монолитной плиты

Плавающие плиты называются монолитными плитами , поскольку они не связаны с фундаментом.Если это так, то только после затвердевания фундамента отливаем плавучую плиту .

Что такое монолитная плита?

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, чтобы заменить нижние колонтитулы. Поскольку эта Slab заливается сразу, это намного быстрее и снижает затраты на рабочую силу.

Также прочтите: Что такое длина круга | Длина нахлеста колонны | Длина нахлеста плиты | Длина нахлеста балки

Что такое плавающая плита?

Плавучие плиты используются в качестве фундамента для различных конструкций, включая навесы, гаражи, пристройки, коттеджи и многое другое.Плиты имеют утолщенный армированный периметр, но не имеют морозостойких оснований. Они называются « плавающие », потому что им разрешено перемещаться над линией замерзания как монолитная единица.

Что такое монолитная плита против плавающей?

Затем мы возводим стену над поверхностью земли. Тогда буквально плавающие плиты плавают по земле. Плавающие плиты называются монолитными плитами , так как они не связаны с фундаментом.

Монолитная плита

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и всеми краями по периметру, чтобы заменить нижние колонтитулы. Поскольку эта Slab заливается сразу, это намного быстрее и снижает затраты на рабочую силу.

Фундамент стволовой стены против монолитной плиты

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, чтобы занять место нижних колонтитулов.При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem — Wall.

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Монолитный фундамент — AskmeDIY

Монолитный фундамент (MF)

Монолитный означает «все в одной заливке». Это означает, что опоры и пол заливаются одним выстрелом.

Глубина

Монолитный фундамент имеет глубину всего 12 дюймов.Измеряется от низа отверстия до верха пола.

Где их можно использовать

Эти типы фундаментов можно использовать в любой точке США. Однако, если в вашем доме есть фундамент из морозной стены, то есть нижняя часть фундамента находится ниже линии замерзания, 48 дюймов, то вы не можете соединить его с существующим фундаментом. Причина этого проста: фундамент вашего дома не будет двигаться вверх и вниз на морозе, в отличие от монолитного фундамента.Тот факт, что ваш пол движется — это нормально. Представьте себе тротуар шириной всего в несколько дюймов. Они все время двигаются.

Уровень земли

По большей части вам понадобится ровное место для размещения вашего MF. Я не имею в виду супер-уровень; уровень на глаз должен быть достаточно хорошим.

Копаем землю

Вы бы поверили, что вы можете выкопать этот фундамент вручную с помощью лопаты? Общая толщина составляет всего 12 дюймов, и только половина этой толщины находится в земле.Значит, вы копаете всего на 6 дюймов. Однако это если ваша земля 100% уровня. В противном случае вам придется копать больше в нескольких местах, чтобы он оставался ровным.

Также убедитесь, что вы удалили всю траву в центре / на полу.

Итак, вы пытаетесь копать примерно на 6 дюймов со всех четырех сторон, стараясь, насколько это возможно, переходить от одного уровня к другому. Не волнуйся так сильно. Позже я объясню, как это исправить, если вы слишком много копаете.

Изготовление форм

Есть несколько способов сделать это.Что мне нравится делать, так это делать мои формы похожими на маленькие стены из фанеры 2 × 4 и 3/4, но, конечно, высотой всего 12 дюймов. Реально важная часть здесь — убедиться, что вы сделаете их действительно сильными. Бетон очень тяжелый, и последнее, что вам нужно, это выбросить газ! Выброс — это когда формы просто рушатся, и бетон будет повсюду.

Вдобавок, если ваша одна стена имеет длину 20 футов, вы должны сделать эту форму длиной 20 футов.

Размещение камня

Это может быть очень легко или очень сложно.Я сделал так много таких оснований и обнаружил, что мне не нравится перемещать камень 3/4, необходимый для основания пола, с одного места на внутреннюю часть фундамента.

Итак, что я делаю, когда могу, так это заставляю самосвал сваливать его прямо в фундамент. Если только у вас нет фронтального погрузчика. Однако для этого я сначала выкапываю только три стороны, затем самосвал въезжает прямо в него.

Сколько камня вам нужно?

Это уловка.Вы не хотите покупать слишком много. Но всегда думайте о подъездной дорожке и пандусе к полу гаража. Возможно, вы захотите получить за это дополнительную плату. Лучше всего позвонить тому, у кого вы собираетесь получить камень, и сказать им, насколько большим будет ваш ЭТАЖ. ТОЛЬКО пол, а не весь фундамент. Помните, что вы не будете устанавливать камень в опору, и вам понадобится около 4 дюймов камня под полом.

Арматура и сетка

После того, как вы поставили камень на место, вы захотите выгребать его ровно и ровно.Камни могут упасть на опоры — это нормально. Когда вы закончите, вы готовы к бетонной сетке 4 × 4. Это как прочный и всегда ржавый забор. Вам нужно отрезать сетку всего на несколько дюймов короче, чем сама основа.

Подождите, прежде чем устанавливать сетку, потому что вы хотите установить арматуру №4 или №5. Арматура — это просто металлические прутки. И очень легко гнуть вручную. Их нужно будет разместить в опорах, соединяя друг с другом по углам. Не бойтесь их разрезать.Просто согните их по углам, чтобы они перекрывали друг друга, и свяжите их проволокой. Убедитесь, что вы держите их так, чтобы они оказались в середине заливки бетона.

Заливка бетона

Если вы никогда раньше не заливали бетон, возможно, вы захотите нанять каменщика, который сделает эту часть работы. Первый раз действительно не так прост, как может показаться. Вы должны гоняться со временем. Бетон застынет примерно через час. И если у вас возникнут какие-либо проблемы после заливки этого бетона, давайте просто скажем, что вы можете получить большой бетонный холм в качестве пола.

Но если вас устраивает эта часть, давайте приступим. Последнее, что вам нужно сделать, — это начать задействовать мышцы слишком рано во время заливки. Позвольте водителю бетонного грузовика делать работу со своим грузовиком. Водитель будет знать, что делать. Вам нужно, чтобы водитель начал заливку в самой дальней точке. (задняя стенка).

Мне нравится начинать сначала заливать все опоры более сухой и твердой смесью. Поднесите это к проволочной сетке. Затем вернитесь и сделайте пол, как только бетон окажется на опоре.Таким образом вы будете уверены, что формы останутся хорошими и сильными.

Если вы посмотрите на картинку выше, вы заметите большой длинный кусок алюминия. Это моя стяжка. Когда один человек на каждом конце будет двигать им взад и вперед по опалубке, он будет толкать и тянуть бетон и выравнивать его.

Затем вам нужно будет использовать большой «поплавок», называемый «бычий поплавок», с длинной ручкой, чтобы начать чистовую обработку. Это поможет немного сдвинуть камни вниз. Когда у вас есть бетонный уровень и вы использовали бычий поплавок, вы можете дать ему возможность некоторое время настраиваться, пока он не станет жестким; не твердый и сухой.Теперь вы можете отправиться в город с несколькими друзьями, используя либо большую газовую мастерскую, либо просто с силой нажимая ручными мастерками вниз, чтобы поднять крем и сделать его красивым и гладким. Если вы будете очень много работать, вы сможете сделать его похожим на стекло.

Видео и статьи по теме

Треснувший фундамент
Треснувший фундамент Нет, все трещины вызывают беспокойство. Однако многие из них. Так как же нам узнать, есть они или нет? Ответ…
Что такое бетон
Что такое бетон Первое, что нужно знать, — что такое бетон? Вот в чем разница.В бетоне есть камни, и он используется для толстых…

Монолитных фундаментов или фундаментов с плавающими плитами для гаражей, сараев и сараев

Монолитный или
Фундаменты из плавучих плит для гаражей, сараев и сараев

Большинство
зданиям нужен фундамент для переноса веса конструкции
и нагрузок на крышу и пол в землю.Небольшие навесы и
конструкции заднего двора, такие как беседки и перголы, могут не нуждаться в сложных
основы, потому что они такие легкие. Но для любого здания
около 150 квадратных футов, необходим прочный фундамент.

Бетонные фундаменты традиционно состоят из трех частей. Опоры
широкие участки бетона у основания фундаментных стен. Они
равномерно распределите вес здания в почве, чтобы предотвратить
трещины и колебания в конструкции выше.Фундаментные стены
обычно 8 или толще и простираются от верха опор до
фундамент здания. Плита, залитая внутрь фундамента
стены образуют пол или черновой пол здания и могут поддерживать
межкомнатные перегородки.

В
три бетонных компонента: фундамент, фундаментная стена и плита.
обычно строится в три разных периода. Каждая часть традиционного
бетонный фундамент необходимо сформировать, залить и закончить, и
затем необходимо высохнуть и установить примерно на неделю, прежде чем следующая часть сможет
быть запущенным.Этот процесс увеличивает стоимость строительного проекта.
и занимает большую часть времени.

Любой
вода, замерзающая под традиционным бетонным фундаментом,
нанести урон. Когда вода замерзает, она расширяется с достаточной силой, чтобы
поднять все здание. Когда лед тает, остается открытый
карман пространства под фундаментом. С каждым последующим
цикл замораживания / оттаивания, этот карман расширяется. В результате получается храповик или
домкрат, который поднимает и поднимает здание, в конечном итоге
растрескивание стен и окон и открытие швов для еще большего количества воды
повреждать.

В
Решение состоит в том, чтобы убедиться, что нижняя сторона опор глубокая.
достаточно в землю, чтобы они были вне досягаемости мороза.
Поэтому бетонные фундаменты часто называют морозостойкими стенами. В
линия промерзания, или глубина максимального проникновения наледи, составляет
Конечно, разные для каждого региона. В Южной Флориде и южной
области Калифорнии и Аризоны линией мороза считается
в классе. То есть замерзания не ожидается.В северном штате Мэн и
Миннесота линия максимальной глубины промерзания может быть больше восьми.
ноги в землю. В таких местах много копать, много
бетон для фундаментных стен и очень дорогой строительный проект
можно ожидать.

В
Аляска и другие места, где традиционные фундаменты из морозных стен
чрезмерно глубокие и непомерно дорогостоящие, люди были
экспериментируя с разными решениями, получая смешанные результаты.Помогать
строителей в этих районах, Министерство жилищного строительства и городского хозяйства США
Фонды спонсируемых разработкой исследований, которые называются
Неглубокие фундаменты с защитой от замерзания или FPSF. В конструкциях FPSF используются
изоляция снаружи фундаментов мелкого заложения для их защиты
от морозных пучков. Теоретически отапливаемое здание будет
передать достаточно тепла через неглубокий фундамент, чтобы сохранить
вода под ним от замерзания.

Один из самых простых и эффективных дизайнов
представляет собой довольно обычную бетонную плиту толщиной 18-20 мм.
внешние края и изолированные на внешней стороне.Хотя на основе
по образцам, используемым в Скандинавии
на протяжении десятилетий это было известно как
фундамент плиты Аляски.

В
Фундамент из плит Аляски и другие конструкции FPSF доказали свою пригодность.
эффективен для отапливаемых зданий, но как насчет неотапливаемых хранилищ?
такие здания, как гаражи и сараи? Ну а фундамент плиты Аляски
послужил вдохновением для создания хорошего решения для небольших складских помещений.
тоже. Используя аналогичную утолщенную плиту, либо плавающую по земле,
или на высоте немного выше, чем земля вокруг него, работает
хорошо защищает от воды и предотвращает морозное пучение.

Помимо уменьшения глубины траншей и количества бетона
При необходимости фундамент из плавающей плиты можно заливать сразу или
монолитно. Это означает всего одну конкретную доставку и одну
период высыхания для экономии времени и средств.

Утверждены правильно спроектированные монолитные фундаменты из плавучих плит.
для использования в гаражах и подсобных зданиях многими муниципалитетами,
север и юг, через Ю.S. Их нужно укрепить
стальная арматура и стальная проволочная сетка для предотвращения их растрескивания под
строительные нагрузки и помочь им распределить эти нагрузки по широкому
образец земли.

Нравиться
обычные плиты перекрытия, монолитные плавающие плиты должны быть
детализированный с правильно расположенными шарнирами. Внутренние колонны
не должны опираться на эти плиты. Вместо этого они должны быть
установлен на 8 глубоких бетонных опорах, которые полностью изолированы от
плита с 1/2 промасленными войлочными или неопреновыми компенсаторами.

В
верхняя поверхность монолитного фундамента из плавающей плиты может быть отделана
как обычная плита. Он должен иметь уклон 1/8 на фут.
к самой большой двери или отверстию в здании. Это может быть
метла, терка или гладкая отделка. Также его можно нарядить с любым
рекламная смесь, цвет или рельефная текстура, которую вы использовали на бетоне
подъездная дорога.

Хотя в некоторых юрисдикциях кодекса допускается использование монолитных
фундаменты из плавучих плит на отдельно стоящих гаражах и принадлежностях
здания площадью до 2000 квадратных футов, большинство из них ограничивают
всего 24×24 (576 квадратных футов) или меньше.Убедитесь, что ваше здание
отделение специально позволяет плавучие монолитные фундаменты из плит
для зданий такого размера, который вы планируете.

Монолитные плавающие плиты не рекомендуется использовать на наклонных участках.
на участках и на участках с рыхлой или мягкой глинистой почвой. Верхний слой почвы и все
органические материалы, такие как дерн и корни, должны быть удалены из области
новая плита.

Это
монолитная плавающая плита подходит для вашего участка и вашего здания?
Загрузите и распечатайте приведенные ниже сведения, а затем обсудите их с
профи в вашем строительном отделе и со своим строителем, бетон
подрядчик, архитектор или инженер-строитель.

1.

ТИПИЧНЫЙ ФУНДАМЕНТ МОНОЛИТНОЙ ПЛАСТИНЫ
Эти данные относятся ко всем регионам с максимальной глубиной промерзания.
менее 12 ниже класса и для более холодных регионов, где
специально одобрено для гаражей и вспомогательных построек
местный строительный отдел.

2.

ПРОНИЦАЕМАЯ ОСНОВА МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА
FOUNDATION Эти детали обеспечивают дополнительную защиту от холода.
защита от пучения за счет укладки всего монолитного фундамента
с водопроницаемым гравием.

ТИПИЧНЫЙ ФУНДАМЕНТ МОРОЗНОЙ СТЕНЫ

Архитектор Дон Берг
дизайн, интервью и статьи появились в журнале Country Magazine,
Equine Journal, Country Extra, Yankee Home, Традиционное здание
Журнал, Mother Earth News, Grit и многие другие издания.

Фото Фрэнка Ди Маджио

У вас будет немедленный доступ к
детализировать чертежи в файле Adobe Acrobat (PDF), который можно распечатать на компьютере.
принтер.Вам понадобится копия Adobe Acrobat Reader. Если у тебя его нет
уже сейчас вы можете скачать бесплатную копию.

Скачать бесплатную копию Adobe
Acrobat Reader

Как построить плиту на уровне

Строительство плиты на грунте — Техническое руководство

Решение построить свой дом с фундаментным фундаментом вместо обычного подвала или приподнятого фундамента может значительно снизить воздействие на окружающую среду во время строительства. , а также может предложить значительную экономию финансовых средств.

Заменив бетон менее ударными и более производительными строительными материалами, такими как высокоэффективная изоляция, вы можете исключить многие тонны выбросов парниковых газов из ваших строительных материалов, а также во время будущей эксплуатации дома.

Строительство перекрытия на уровне грунта — это несколько необычный метод домашнего строительства, который заменяет обычную фундаментную стену и подвал или пространство для подполья бетонной плитой, которая опирается непосредственно на грунт. Этот метод подходит для большинства типов местности, за исключением участков с большим уклоном, и повышение производительности плиты на перекрытиях уровня пола просто достигается путем добавления изоляции — да, у нас есть руководство, как изолировать плиту на перекрытиях при строительстве. , здесь.

Зачем строить на плите вместо фундамента?

Для экономии денег и выбросов углерода, а также для более здорового и долговечного дома. Подробное руководство по выбору между перекрытием на уровне грунта или подвалом для фундамента дома см. Здесь, но мы сделаем выводы ниже.

Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно от 8 до 10 футов в высоту.

В зоне с холодным климатом фундамент подвала может быть заглублен на глубину от четырех до пяти футов, чтобы защитить основание и пол подвала от отрицательных температур. Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание претендовать на это пространство, и так родилась комната отдыха в подвале или пещера для людей — и также важно понимать, как выбирать между подпольем или плиточным фундаментом.

Независимо от того, начинаете ли вы строительство с плиты на грунте или с фундамента, при отсутствии коренной породы и то, и другое будет опираться на землю.Таким образом, один из них не более «стабилен», чем другой, и не более подвержен морозному пучению, чем другой, если он должным образом изолирован по периметру.

В случае «открытого подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и качественными стенами, хотя, если вам действительно нужно построить подвал, чтобы оптимизировать площадь в квадратных футах на вашем участке застройки, изучите передовой метод изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться отделывать подвал и правильно утеплять его, чтобы избежать плесени, см. здесь.

В холодном климате плита на грунте может легко избежать образования морозного пучка, просто добавив изоляцию юбки, которая защищает периметр основания так, чтобы она никогда не подвергалась циклу замораживания / оттаивания, а вместо этого оставалась близкой к относительно постоянные температуры земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству защищенной от мороза плиты на фундаментном фундаменте здесь.

Изоляция юбки — очень простое и экономичное решение, которое может (и должно) применяться также и на фундаменте подвала, так как оно поможет снизить теплопотери, поддерживая в стенах подвала гораздо более высокую температуру.

В дополнение к значительной экономии затрат во время строительства, плита на грунте снизит риск проблем, вызванных влажностью и проникновением воды, которые являются типичными проблемами, с которыми сталкиваются подвалы.

Что не так с подвалами?

Затраты — экологические и финансовые :

Бетон очень дорого покупать и чрезвычайно энергоемко во время производства. Процесс строительства подвала требует 3 дорогостоящих визитов бригады автобетоносмесителей; один раз залить фундамент, снова залить стены, в третий раз залить цокольный этаж.На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

После завершения фундамента подвала необходимо надстроить черный пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

* Дом, построенный на плите, имеет меньший риск ущерба от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах.Подвалы также могут быть восприимчивы к проникновению газа радона, поэтому, чтобы узнать, как предотвратить высокий уровень газа радон в домах, см. Здесь — или, в частности, узнать, как удалить газ радон из подвалов и помещений для подполья, см. Здесь.

Здоровье, прочность и комфорт:

Несмотря на то, насколько распространены законченные подвалы, в целом отсутствует понимание дополнительных проблем, связанных со строительством под землей. Это может означать, что во многих случаях не соблюдаются надлежащие строительные методы в соответствии с принципами строительной науки.

Плохо построенные подвалы подвержены гниению и плесени.

Показательный пример: стены должны высыхать хотя бы в одном направлении. В холодном климате наземные стены должны высыхать преимущественно снаружи. Но, поскольку почва фактически является «водой», стены подвала должны высохнуть изнутри.

Обычная строительная практика не учитывает это, и тревожно большое количество домов повреждено влагой и плесенью, что частично является причиной роста респираторных заболеваний.

Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано достраиваем подвалы. Бетон в значительной степени состоит из воды, и с почвой снаружи фундаменту требуется как минимум 2 года, чтобы полностью высохнуть изнутри.

Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для разработчиков сделать это — относиться к ним так же, как к наземным стенам. Таким образом, подвалы обычно изолируются изнутри, задолго до того, как уходит нежелательная влага, и таким же образом, как мы строим над землей, где стены могут высыхать снаружи.

Герметизируя влагочувствительные материалы (изоляция из дерева и стекловолокна) между мокрой бетонной стеной и полиэтиленовым пароизоляционным слоем, мы вызываем появление плесени. Фундамент «плита на грунте» позволяет избежать всего этого.

Почему нам нравится монолитное строительство

Качество жизни:

Надземное здание по сравнению с подвалом имеет то преимущество, что дает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность образования плесени.

Более того, монолитная конструкция может сделать ваше жилое пространство более комфортным. Тепловая масса в кондиционируемом жилом пространстве обладает способностью поглощать и накапливать тепло, что в значительной степени помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри оболочки летом также легче сохранять прохладу.

Доступность:

Доведение строительного проекта до момента, когда оно будет готово для каркаса основного этажа, можно сделать гораздо дешевле с помощью монолитной плиты, чем подвала.С плитами тот же рубеж достигается без необходимости возводить 8-футовую бетонную стену, и вам не нужно строить деревянный черновой пол сверху.

Комфорт и эффективность:

При отсутствии 5 футов грязи плита на грунте в зонах с холодным климатом требует дополнительных мер для предотвращения морозного пучения, поэтому она включает уровни изоляции, которые в противном случае, казалось бы, не учитывались при строительстве подвала. За эту изоляцию можно заплатить тысячами долларов, которые пошли бы на покупку бетона для фундаментной стены.

Плиточные полы также легко приспособлены для лучистого теплого пола, который предлагает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

Одно из самых больших преимуществ лучистого теплого пола состоит в том, что чем дальше вы находитесь от всего, излучающего тепло (представьте дровяную печь), тем холоднее становится. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта.Горячие ноги — счастливые ноги!

Снижение воздействия на окружающую среду:

Метод строительства плиты на уровне грунта снижает ваше воздействие на окружающую среду двумя способами: за счет значительного уменьшения количества CO2, образующегося при производстве и транспортировке материалов, и за счет предоставления — доллар за доллар — стены с гораздо лучшей изоляцией. .

Строя монолитный дом, вы заменяете фундаментные стены надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступными и энергоэффективными стеновыми конструкциями.

Вот почему фундамент «плита-на-уровне» часто выбирается для сертификации пассивного дома в Северной Америке. , дома с пассивной солнечной батареей и дома с сертификатом LEED.

Жертвы, проблемы и решения:

Чтобы принять обоснованное решение по поводу фундамента этого типа, необходимо предпринять несколько мер предосторожности и решить проблемы.

В вашем штате или муниципалитете могут потребоваться планы, одобренные инженером, а некоторые могут быть не знакомы с домами из плит на уровне пола. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом перед началом строительства и даже прежде, чем заходить слишком далеко в планах строительства.

Хотя мы твердо поддерживаем концепцию строительства плит на грунте, мы рекомендуем внимательно рассмотреть ваши варианты, прежде чем приступать к каким-либо планам. Есть много законных причин для начала строительства с фундамента подвала:

Плита на уровне земли потребует больше надземного пространства, поэтому для того, чтобы иметь такой же размер дома, вам нужно будет построить либо надстройку, либо надстройку.Вы можете столкнуться с ограничениями по высоте там, где вы решите строить, то есть вам, возможно, придется строить, а не наращивать. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас остается два варианта: дом меньшего размера или подвал.
Несмотря на свои недостатки, подвалы часто бывают очень практичными, поскольку в них есть много места для хранения вещей. Без подвала все, что там было, должно уместиться в остальной части дома, в гараже или сарае.
В подвалах обычно находятся механические помещения. Помните об этом на этапе проектирования, если вы выберете плиту, так как механические системы теперь должны быть размещены на основном этаже. И не скупитесь на это пространство — подумайте обо всем, что может потенциально понадобиться там: печь, бойлер, водонагреватель, воздухообменник, смягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. Д.

Планка на грунте:

Учитывая, что вы передаете определенную часть основного этажа механическим системам, сейчас самое подходящее время, чтобы спланировать хранение и максимизировать эффективность этого помещения.Наряду с местом для хранения вещей вы можете рассмотреть возможность включения в это пространство прачечной или даже кладовой.

Из-за большого количества действий, происходящих в механической комнате, будет немного шумно. Чтобы смягчить это, на этих стенах должны быть предусмотрены звукоизоляционные меры.

Сантехнические системы обычно доступны из подвала или из подвального помещения, но не с плиты. По своей природе плита на уровне грунта означает, что водопроводные системы будут постоянно фиксироваться в бетоне и их нелегко модифицировать.

Установить второй унитаз на имеющуюся сливную трубу в этой ситуации практически невозможно, поэтому планируйте заранее. Стоит исследовать концепцию «гибкого жилищного строительства», предполагающую будущие изменения, позволяющие создать необходимую инфраструктуру во время первоначального строительства.

Плавающая плита / Монолитная плита:

Термин «плавающая плита» относится к двухступенчатой конструкции плиты, в которой опоры индивидуальны.

Заливается

, а центральный пол плиты заливается после отверждения опор.Формы монолитной плиты сконструированы таким образом, чтобы заливка фундамента и перекрытия производилась одновременно.

Мы не обнаружили большого преимущества для поддержки любого метода — основной причиной заливки монолитной плиты было бы сокращение посещений бетонных грузовиков до одного.

Чтобы узнать больше о фундаментных плитах на уровне грунта, воспользуйтесь видео-гидом EcoHome для плиты перекрытия на уровне грунта

с солнечным лучистым отоплением ниже или прочтите множество других статей о проектировании, теплоизоляции, формовании, нагреве и заливке плиты на уровне уклона. Нажав ЗДЕСЬ все из Руководства по экологическому строительству EcoHome

Или вы можете посмотреть все видео EcoHome Slab On Grade в этом плейлисте

Floor Slab — обзор

6.3.1 Перекрытия

Рассмотрим перекрытие из балок и перекрытий с пролетами N _x и N _y в направлениях x и y соответственно. Пол разделен на NS = NS _x + NS _y критические секции: NS _x секций в направлении x и NS y секций в направлении y , как показано на рисунке 6.1. Критические сечения в основном выбираются около опор и средних пролетов. Каждая секция содержит N _b секций балки и N _s секций перекрытия. Общую стоимость пола можно представить как сумму отдельных затрат на критические секции. Теперь, если взаимосвязь между параметрами поперечного сечения и эффектами проектного воздействия установлена, функция стоимости может быть определена в терминах эффектов воздействия.

Рисунок 6.1. Пролетные и контрольные секции в направлениях перекрытий x и y .

Основываясь на упрощенном методе проектирования плит в Австралийском стандарте для бетонных конструкций (AS3600, 2009), единственный эффект воздействия, который необходимо учитывать, — это изгибающий момент в полосах, простирающихся в направлениях x и y . Эти полосы могут быть сформированы путем проведения контрольных участков вдоль плит в обоих направлениях, и распределение момента вдоль краев полос определяется соответствующим образом.

Рассмотрим уравнение. (6.2) в качестве потенциальной альтернативной функции затрат уравнению.(6.1) в плите

(6.2) Ci (s) = c1Mui (s)

, где C ^(s) — стоимость каждой секции плиты, а Mui (s) — допустимый изгибающий момент каждой плита в критическом сечении i и c ₁ — коэффициент. Для всего перекрытия перекрытия, включая секции N _s, вариации вместимости секций изменят общую стоимость секций следующим образом:

(6,3) ΔC (s) = ∑1NsΔCi (s) = ∑1Nsc1ΔMui (s)

В качестве альтернативы, согласно формуле.(6.1), при изменении любого из параметров поперечного сечения функция стоимости плит изменяется следующим образом:

(6.4) ΔC (s) = ccΔAc (s) + cslΔAsl (s)

При оптимизации компоновки перекрытий перекрытий , сдвиговой арматуры и затрат на опалубку можно исключить из процесса расчета. Причины в том, что, во-первых, плиты считаются не армированными на сдвиг, а во-вторых, общая площадь плит постоянна, а планировка перекрытия и длина пролета не влияют на окончательный размер опалубки.

Чтобы перейти от уравнения. (6.1) в уравнение. (6.2) и получим взвешенный коэффициент c ₁, первый шаг — определить, как вариации A _c и A _sl влияют на Mu (s) и наоборот. То есть нам необходимо знать, как различная величина каждого параметра поперечного сечения влияет на прочностные характеристики сечения.

Для плит, как положительный, так и отрицательный допустимый изгибающий момент получается из предельных значений прочности сечения при изгибе Mu (s), которые могут быть рассчитаны по формуле.(6.5) (Лу и Чоудхури, 2010).

(6.5) {Mu (s) ≅As (s) fyl (D (s) −c (s) −dc (s)) dc (s) = 0,5γku (D (s) −c (s))

, где D ^(s) — толщина плиты. Остальные параметры определены на рисунке 6.1.

Изменение допустимой нагрузки на изгибающий момент плит по отношению к As (s) следующее:

(6,6) ΔMu (s) ΔAs (s) ≅fyl (D (s) −c (s) −dc ( s)) → ΔAs (s) = (fyl (D (s) −c (s)) (1−0,5γku)) — 1ΔMu (s) = K1ΔMu (s)

Единственный параметр, который влияет на изменение объем бетона в плитах — это толщина плиты.То есть

(6,7) ΔAc (s) ≅Ls⋅ΔD (s)

, где L _s — ширина плиты. Любые изменения толщины плиты приводят к изменению допустимой нагрузки на изгибающий момент плиты следующим образом:

(6,8) ΔMu (s) ΔAc (s) ≅ΔMu (s) LsΔD (s) ≅fyAs (s) Ls (1−0.5γku) → ΔAc (s) ≅ [fyAsLs (1−0.5γku)] — 1ΔMu (s) = K2ΔMu (s)

Умножая обе части уравнения. (6.8) на c _c и сравнивая его с уравнениями. (6.3) и (6.4) приводят к:

(6.9) c1 = cslK1 + ccK2

Коэффициент c ₁ определяет, как параметр Mui (s) влияет на функцию стоимости плиты, как показано в уравнении.(6.2).

Абсолютные стальные конструкции Требования к бетону и фундаменту

Абсолютные стальные конструкции спроектированы для крепления к бетонному основанию или плите или непосредственно к земле.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ ДЛЯ ЗОН ХОЛОДНОЙ ПОГОДЫ: Конкретные применения, описанные ниже, не учитывают требования к линии замерзания. Если вы живете в местности с очень холодными зимами и морозной линией, ваши бетонные основания должны быть глубже, чем показано на рисунке.Местные строительные власти могут предоставить информацию о требованиях к линии замерзания в вашем районе.

Подготовка площадки

Подготовить участок земли для строительства достаточно просто — все, что вы пытаетесь сделать, это создать гладкую, ровную и твердую поверхность.

Сначала удалите растительность, камни и мусор.

Затем убедитесь, что земля ровная. Для этого вы можете использовать что угодно, от длинного 2 × 4 и вашего глаза, или вы можете использовать лазерный уровень и «выстрелить» в него.Примечание: никогда не будьте так небрежны со своими формами — они должны быть ровными и отвесными.

После того, как земля будет достаточно ровной, возможно, потребуется ее утрамбовать для создания твердой поверхности. В некоторых случаях достаточно естественного уплотнения.

Монтаж бетонной плиты

Размер плиты

Ваша плита должна быть шириной , как ваше здание, и на 2 дюйма длиннее . Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна быть шириной 20 футов и длиной 40 футов 2 дюйма.

Толщина плиты

Ваш пол должен иметь толщину не менее 4 дюймов. Прочность бетона должна быть минимум 2500 фунтов на квадратный дюйм, с добавлением арматуры из волокнистой сетки на заводе по производству арматуры OR № 3 на 24-дюймовых центрах.

Если вы планируете припарковать больших тяжелых транспортных средств внутри (например, грузовики или большие дома на колесах), вам следует подумать о том, чтобы сделать плиту толщиной 6 дюймов и использовать бетон под давлением 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение соответствующего времени после заливки или затертите компенсационные швы, выполненные на этапах отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, Аризона) стоимость 4-дюймовой плиты составляет около 4,50 долларов за квадратный фут. Цены в вашем районе могут быть разными.

Требования к опорам

Одновременно с заливкой плиты вам также потребуется залить опор по периметру , как показано ниже. Это называется монолитной плитой или монолитной плитой .

Опоры по периметру должны быть 12 дюймов в ширину и 12 дюймов в глубину.(Глубже, если вы боретесь с линией инея). Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, опора будет выступать на 8 дюймов ниже плиты. Как показано на подробных чертежах, для ваших опор также потребуются непрерывные участки арматурного стержня №4 сверху и снизу.

В нашем районе опоры этого типа будут стоить приблизительно 16,50 долларов за один линейный (ходовой) фут.

Установка на грунт с бетонными кессонами

Если вы решите строить конструкцию на расчищенном и выровненном грунте, а не на бетонном фундаменте, вам все равно потребуется обеспечить бетонное анкерное крепление в виде кессонов .Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели каркасное здание размером 4 фута по центру, отверстия должны быть расположены на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Рытье ямок под столбы лучше всего производить с помощью шнеков или экскаваторов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как вырыты ямы для кессона и уложены опорные направляющие конструкции, поместите анкерный стержень в каждое отверстие (прикрепленный к опорной направляющей, как описано в вашем буклете с инструкциями) и заполните отверстие бетоном.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии замерзания, , что потребует сделать ваши опоры или кессоны глубже, чем указано здесь. Ваш местный строительный орган может предоставить вам информацию по этому поводу.

Крепление на землю с помощью зажимов заземления MR 68

Щелкните здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237

с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

Бетонные перекрытия | Журнал Concrete Construction

Качественная конструкция пола включает хорошее уплотнение земляного полотна, плиты равной толщины, бетон с низкой оседанием, прямые линии переборок и контрольные пропилы, расстояние между которыми от 24 до 30 раз превышает толщину плиты.

Распространенных ошибок при строительстве бетонных плит перекрытия можно избежать при правильной подготовке основания, дизайне смеси, укладке, отделке и отверждении.При правильном выполнении этих действий владелец может рассчитывать на привлекательное долговечное изделие.

Стандартная толщина бетонной плиты перекрытия в жилищном строительстве составляет 4 дюйма. Рекомендуется от пяти до шести дюймов, если бетон будет время от времени подвергаться тяжелым нагрузкам, например, от домов на колесах или мусоровозов.

Чтобы подготовить основание, вырежьте уровень земли на нужную глубину, чтобы учесть толщину плиты. Удалите весь органический материал и большие твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов.Если необходимо наращивание уклона, используйте гравий или песчаный грунт и уплотните окончательное основание с помощью виброплиты или аналогичного устройства. Кромки могут быть из любого прямого материала, который может быть закреплен на месте. Подумайте о пластиковых или металлических формах, если ровные пиломатериалы недоступны. Перед установкой опалубки установите натяжную линию с помощью колышков или бетонных досок, чтобы установить квадратную отметку уровня.

Что касается бетонной смеси, она должна соответствовать требованиям прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, вызывающих чрезмерную усадку.Поскольку вода увеличивает усадку и растрескивание, для достижения желаемой осадки предпочтительнее использовать пластификатор. Также рассмотрите возможность включения волокон для предотвращения растрескивания пластической усадки. Для наружных плит, подверженных воздействию морозной погоды или химикатов для борьбы с обледенением, может потребоваться более высокая прочность и увлеченный воздух. В случае сомнений обратитесь к поставщику бетона за рекомендуемой смесью.

Всегда избегайте добавления воды на стройплощадке, превышающей 1–2 галлона на кубический ярд. Если дополнительная просадка действительно необходима, спросите водителя автобетоносмесителя, сколько воды можно добавить, не допуская отклонения бетона от спецификации.

Распределите бетон вокруг плиты как можно ближе к его окончательному положению, а затем сгребите его на место. Уплотняйте смеси с низкой осадкой с помощью ручного вибратора или виброрейки. Закончите с минимальным усилием и движением терки, необходимым для получения гладкой поверхности.

Создайте контрольные швы на расстоянии не более чем в 24–30 раз больше толщины плиты и не более 15 футов по ширине и длине плиты, вдавливая инструмент для нарезания канавок на 1 дюйм в поверхность.Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки, таких как дюбели или дюбели. Для плит, для которых требуется большое расстояние между стыками или отсутствие стыков, рекомендуется стальная арматура. Это увеличит вероятность случайного растрескивания, но будет плотно удерживать трещины, чтобы обеспечить хорошие структурные характеристики.

Правильные условия отверждения имеют решающее значение, и метод отверждения должен применяться, как только готовая поверхность сможет сопротивляться повреждениям. Бетон не должен замерзать или высыхать.Нанесите на поверхность отвердитель или обеспечьте подходящее влажное отверждение. Если есть риск замерзания, накройте плиту изолятором, например, изолирующими одеялами или 4-дюймовым слоем соломы, который утяжеляют, чтобы предотвратить сдувание. Оставьте изолятор на месте, пока бетон не достигнет прочности не менее 500 фунтов на квадратный дюйм. Обычно это происходит в течение нескольких дней.

— Питер Вандерверф — президент Building Works Inc. (www.buildingworks.com), консалтинговой фирмы, которая помогает компаниям внедрять новые строительные продукты.Терри Коллинз (Terry Collins) — инженер по бетонным конструкциям в Portland Cement Association (www.cement.org), которая продвигает использование бетона и других продуктов на основе цемента.

Толщина монолитной плиты перекрытия: расчет толщины, схема армирования, цены

Толщина монолитного перекрытия между этажами частного дома, расчет

Толщина монолитной плиты фундамента: порядок расчета, минимальная толщина

Виды монолитного фундамента

Этапы подготовки

Определение нагрузок на основание

Порядок расчета

Расчет толщины плиты при обустройстве дома, площадью 10 на 10 метров

В заключение: полезные советы специалистов

толщина плиты, действия по заливке и устройство

Технология устройства монолитного перекрытия

Толщина монолитной плиты

Положительные характеристики конструкции

Укладка и расчет арматуры

Заливка монолитного перекрытия

Расчет и изготовление перекрытия по профнастилу

Какой толщины должно быть монолитное перекрытие. Как рассчитать монолитное перекрытие: расчет пролета

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Типы монолитных перекрытий

Ребристые монолитные перекрытия

Безбалочный тип монолитного перекрытия

Возведение монолитного перекрытия по профнастилу

Толщина междуэтажного перекрытия

1 Для чего нужен расчет монолитного перекрытия

2 На чем основывается расчет железобетонных конструкций

3 Рассматриваем расчет заливки плиты на примере

Когда без устройства монолитного перекрытия не обойтись

О толщине монолитного перекрытия

Достоинства монолитного перекрытия, отличия от других типов

Сложные конфигурации перекрытий

Армирование, установка опалубки

чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Устройство

Расчет нагрузки

Выбор марки бетона

Монтаж опалубки

Армирование плиты

Как залить?

Уход после заливки

Толщина плитного фундамент

Особенности расчета толщины плитного фундамента

Зачем измерять толщину плитного фундамента

Подушка под плитный фундамент: определяем толщину

Пример расчета толщины и объема плитного фундамента

Читайте также:

классификация, формулы для расчетов, расчет плиты перекрытия

Классификация монолитных плит перекрытия

Расчет параметров монолитной плиты перекрытия

Площадь рабочей арматуры

Погонная нагрузка на балку

Максимальный момент в сечении балки

Требуемый момент сопротивления

против монолитной плиты | Что такое монолитная плита

Что такое монолитная плита?

Что такое плавающая плита?

Плавающая плита против монолитной плиты

Что такое монолитная плита?

Что такое плавающая плита?

Что такое монолитная плита против плавающей?

Монолитная плита

Фундамент стволовой стены против монолитной плиты

Монолитный фундамент — AskmeDIY

Видео и статьи по теме

Монолитных фундаментов или фундаментов с плавающими плитами для гаражей, сараев и сараев

Как построить плиту на уровне

Строительство плиты на грунте — Техническое руководство

Зачем строить на плите вместо фундамента?

Что не так с подвалами?

Здоровье, прочность и комфорт:

Почему нам нравится монолитное строительство

Качество жизни:

Доступность:

Комфорт и эффективность:

Снижение воздействия на окружающую среду:

Жертвы, проблемы и решения:

Планка на грунте:

Плавающая плита / Монолитная плита:

Чтобы узнать больше о фундаментных плитах на уровне грунта, воспользуйтесь видео-гидом EcoHome для плиты перекрытия на уровне грунта

Floor Slab — обзор

6.3.1 Перекрытия

1
Для чего нужен расчет монолитного перекрытия

2
На чем основывается расчет железобетонных конструкций

3
Рассматриваем расчет заливки плиты на примере
