Толщина стали: Лист стальной толщиной 1, 2, 3, 4, 5, 8 мм

Лист стальной толщиной 1, 2, 3, 4, 5, 8 мм

Как узнать стоимость и минимальные цены на стальной лист в METAL БЮРО

Для того, чтобы купить лист стальной в METAL БЮРО всегда по минимальным ценам, вам необходимо перейти в основное меню и в Черном металле кликнуть на ссылку Лист стальной. Вы можете конкретизировать свой запрос, выбрав ГОСТ, толщину, ширину и марку стали нужной вам позиции в фильтре. Для подтверждения наличия товара нужного объема отправьте реквизиты и заявку нашим специалистам. В течение 15 минут вы получите счет для оплаты листового проката по минимальным ценам. На следующий день металлопрокат будет уже у вас в заранее согласованное время!

Для быстрого доступа воспользуйтесь ссылками:

Что такое плоский металлический лист

Плоский металлический лист — это изделие листового проката с обрезной или необрезной кромкой.

Как рассчитать вес и цену стального листа

Размеры металлических листов:

• t — толщина металлического листа
• a — ширина металлического листа
• b — длина металлического листа

1. Расчет теоретического веса 1 стального листа:

   Вес 1 листа (тн)  =  t (мм) х в (мм) х а (мм) х 7,85 (кг/м3)




2. Расчет стоимости 1 стального листа:

   Цена 1 листа (руб) = Вес 1 листа (кг) х Цена за 1 тонну (руб) : 1000 (кг)




3. Расчет веса 1 м2 стального листа:

   Вес 1 м2 = Вес 1 листа : Площадь 1 листа (а х в)




4. Расчет цены 1 м2 стального листа:

   Цена 1 м2 = Цена 1 листа : Площадь 1 листа (а х в)

Минимальные цены за тонну листового проката на металлобазах в Москве и МО смотрите здесь: лист металлический цены.

Виды и технические характеристики листового проката

1. Листовой прокат стальной плоский в листах:

2. Листовой прокат в рулонах:

3. Стальной лист с полимерным покрытием (RAL).

Для изготовления стальных листов, в зависимости от метода прокатки на производстве, используются следующие марки стали:

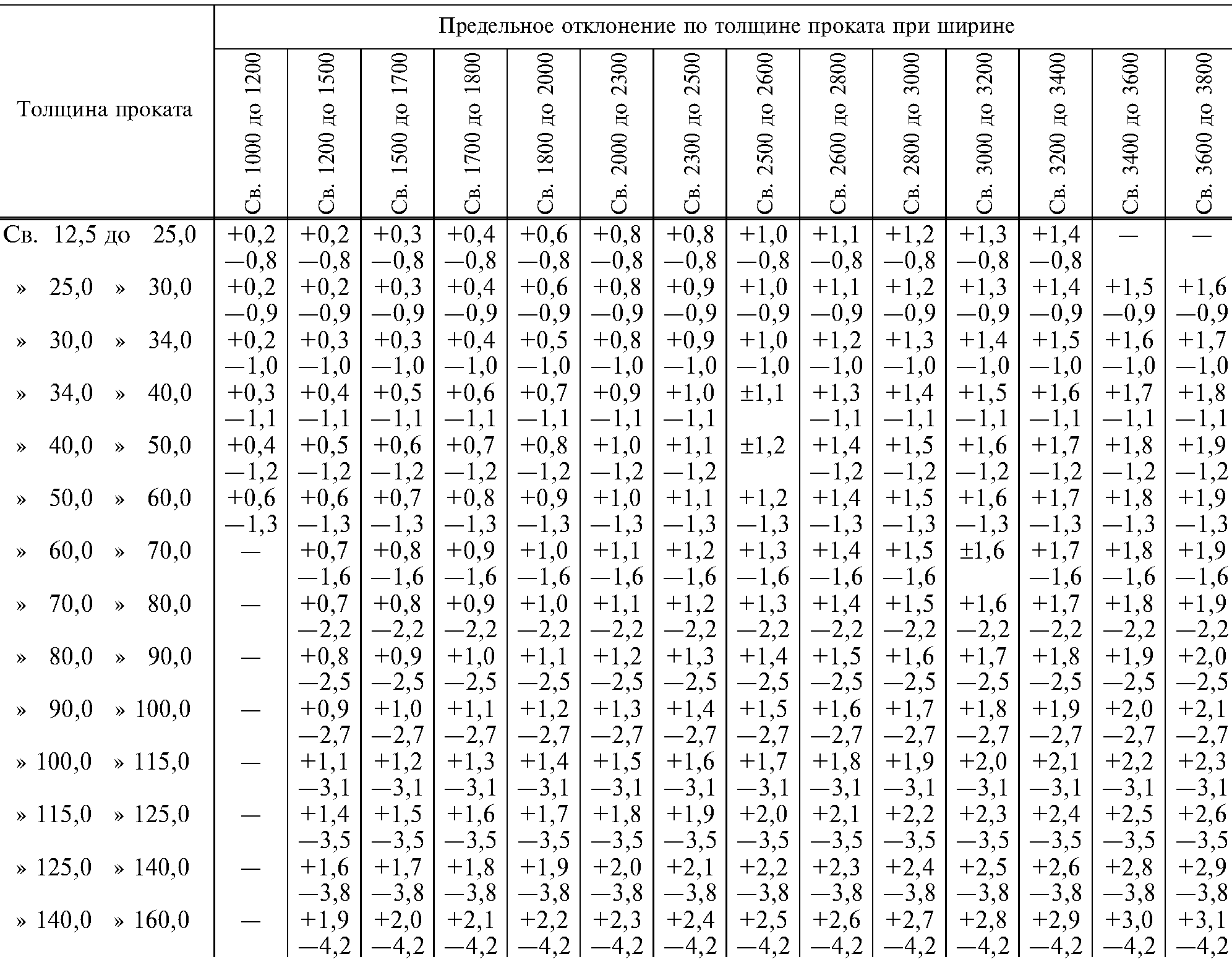

• Горячекатаные стальные листы (ГОСТ 19903-90):
• сталь обыкновенного качества: 3 сп/пс, 2 пс

• низколегированная сталь: 09Г2С, 17Г1С

• конструкционная сталь: 10, 20, 35, 40Х, 45, 65Г

• Холоднокатаные стальные листы (ГОСТ 19904-90):
• сталь углеродистая качественная, конструкционная (08 кп/пс, 15 кп/пс, 25, 35, 45; 10 кп/пс, 20 кп/пс, 30, 40).

Заводская упаковка оцинкованного плоского и рулонного листа

С заводов-производителей оцинкованный лист поставляется в рулонах или в пачках, перевязанных металлической лентой.

Какие заводы производят листовую сталь

Основными производителями стального листа являются:

• Западно-Сибирский металлургический комбинат (ОАО «ЗСМК)
• Магнитогорский металлургический комбинат (ОАО «ММК»)
• Челябинский металлургический комбинат (ЧелМК ОАО «Мечел»)
• Череповецкий металлургический комбинат (ОАО «Северсталь»)
• Запорожский металлургический комбинат (ОАО «Запорожсталь»)
• Ашинский металлургический завод (ОАО «Ашинский МЗ»)
• Металлургический комбинат «Азовсталь» (ОАО МК «Азовсталь»)
• Новолипецкий металлургический комбинат (ОАО «НЛМК»)
• Металлоинвест (ОАО «Уральская сталь»)

Норма загрузки в автотранспорт

Возможна транспортировка с максимальной загрузкой до 25 тн в одну единицу автотранспорта, при этом в один прицеп (длина 12 метров) загружается 3-4 рулона листовой стали. По объему в этот же транспорт помещается 4-5 пачек плоских листов.

Норма загрузки в ж/д транспорт

При транспортировке листового проката ж/д составами в один вагон осуществляется загрузка до 70 тонн, где плоской листовой стали в пачках. Например, листа стального 1 мм и 2 мм, а так же стали в листах 3 мм, 4 мм и 5 мм вмещается 13-14 штук. Что касается стальных рулонов, то для их доставки на металлобазы в Москву, некоторые заводы-производители используют специальные платформы. Норма загрузки на такие платформы составляет 5-6 рулонов.

Где используют стальной лист

Черный или оцинкованный стальной лист имеет широкую сферу применения и используется в таких отраслях, как промышленное и гражданское строительство, машиностроение, вагоно- и судостроение, станкостроение, сельское хозяйство.

Как называется листовой прокат на английском

Rolled sheet bar

Оптимальная толщина стали у стенок вентиляционных воздуховодов – статья

2018-08-14

Скорее нужно спросить так – какой толщины не должен быть воздуховод для вентиляции? Потому что выбор короба меньшей толщины может повлечь за собой опасные последствия. Тем не менее, обо всем по порядку.

Вентиляционные воздуховоды делают из листовой стали, а толщина оцинкованного листа зависит от размеров. Чем больше длина/ширина или диаметр сечения, тем более толстый металл должен применяться.

Зачем используют тонкую сталь и почему этого нельзя делать?

Для воздуховодов тех или иных размеров некоторые недобросовестные производители используют сталь тоньше, чем это нужно. В итоге стенки «недосчитываются» в своей толщине до 1-2 мм. Делается это по банальной причине – демпинг. Так что если стоимость воздуховода неоправданно низкая, то есть вероятность, что использовалась сталь тоньше, чем это требуют СНиПы.

Установка воздуховодов из тонкого металла уже считается нарушением. Это угроза жизни находящимся внутри здания людям. «Тонкая» вентиляция либо быстро выйдет из строя, либо просто будет работать крайне неэффективно. Причина проста – перемещающиеся внутри короба воздушные потоки оказывают на тонкие стенки высокую нагрузку, вследствие чего последние выходят из строя.

Последствия использования тонкой стали для воздуховода:

1. Потери воздуха – неэффективная работа всей системы в целом + постоянный шум и высокая вибрация
2. Быстрое появление коррозии на поверхности самого трубопровода

Одним словом, ремонт воздуховодов — это не только немалые затраты непосредственно на починку, но еще и простой всей вентиляционной сети. Поэтому нужно внимательно относиться к подбору воздуховодов и фасонных элементов, не идти на сомнительную экономию и проверять соответствие поставляемой продукции на соответствие нормам.

Толщина стали для воздуховодов с круглым и прямоугольным сечением

Согласно приложению «Н» СНиП 2.04.05-91-2003, толщина стальных труб должна соотноситься с наружными размерами поперечного сечения. Для большей наглядности мы свели данные по сечению и толщине в одну таблицу.

Для круглых воздуховодов
Сечение (в мм)	Толщина (в мм)
До 200 включительно	0,5
250-450	0,6
500-800	0,7
900-1250	1,0
1400-1600	1,2
1800-2000	1,4
Для прямоугольных воздуховодов (с указанием размера большей стороны)
до 250 включительно	0,5
300-1000	0,7
1250-2000	0,9
от 2000	На основе расчетов
Для сварных воздуховодов	С учетом условий сварки
Воздуховоды для перемещения воздуха с температурой более 80 градусов, а также с примесями или высокой концентрацией абразивной пыли	На основе расчетов



Воздуховоды классифицируются по типу поперечного сечения. Об особенностях прямоугольных и круглых воздуховодов мы уже писали тут. От формы зависит очень многое, так как она задает скорость движения воздушных потоков внутри короба. По сути, от нее зависит, насколько эффективно будет работать вытяжка. И в этом отношении лучше короб именно с круглым сечением, потому что в круглой «трубе» вихри почти не встречают сопротивления и перемещаются очень быстро.

По прямоугольным воздуховодам воздух идет хуже из-за формы короба. Дело в том, что внутри отдельные части соединяются фланцами с уплотнением, из-за чего в стыках часто утекает воздух. Страдает воздухонепроницаемость, из-за чего прямоугольные коробы не столь экономичны, как круглые.

Воздушные массы расходятся внутри неравномерно и создают турбулентные зоны. Они снижают эффективность работы вентиляции, что приводит к дополнительным затратам электроэнергии. В свою очередь, потери воздуха из-за турбулентных зон внутри короба вызывают шум. Соответственно, во избежание шума давление воздуха и скорость его движения в коробе приходится ограничивать. А это отражается на эффективности работы вентиляции самым прямым образом.

Типы материалов для воздуховодов

Вернемся к главной теме – толщине стали. Вернее к тому, какая сталь используется для изготовления воздуховодов и что стоит иметь в виду при их выборе.

Помимо размера стенок коробов важно и то, какой материал использовать. Популярные разновидности:

1. Нержавеющая сталь
2. Оцинкованная нержавейка
3. Алюминий
4. Черная сталь

Первые 2 вида – это самые популярные материалы для производства воздуховодов. По степени прочности они оптимально подходят для вентиляционных систем на самых разных объектах, включая даже промышленные помещения с воздухом, насыщенным вредными веществами. Причем в наибольшей степени производители используют именно нержавеющую сталь. Она лучше оцинкованной стали, в частности, по длительности эксплуатации.

Алюминий также имеет свои преимущества. В первую очередь, это его гладкие поверхности, за счет чего воздушные потоки внутри короба передвигаются быстрее, как, кстати, и в пластиковых воздушных коробах. Мы сознательно не упомянули про пластик, поскольку в статье изначально речь шла о стали.

Воздуховоды из черной стали: особенности и преимущества

И, наконец, делают воздуховоды из черной стали. Они ставятся там, где нужно перегонять воздух с высокими температурами – выше 80 градусов Цельсия. Для изготовления воздуховодов применяют сталь холодного или горячего катания. Обычно такие устройства делают сварными. Сварка бывает ручной или полуавтоматической. Толщина стенок всегда разная – в этом отношении данные изделия можно ставить на разных объектах, в зависимости от параметров толщины.

Классификация сварных воздуховодов из черной стали:

• По типу – прямые, фасонные, нестандартные.
• По форме сечения – круглые и прямоугольные (стандартные показатели).
• По толщине – 1 мм, 1,2 мм, 1,5 мм, 2 мм, 3 мм и 4 мм.
• По размеру фланцев – с уголком 25/4 или 32/4.

Кроме того, черная сталь имеет очень важное преимущество – огнестойкость. Есть и недостатки, как, к примеру, слабая коррозионная устойчивость. Но это легко устранимо с помощью специальной грунтовки.

Дата создания: 14.08.2018 12:27:05

Вес листа стального. Таблица. | МеханикИнфо

Листовой прокат — это продукт прокатки заготовок или слитков через валки. Для прокатки используют высокие температуры, так как при более низких температурах затраты на энергию и время работы увеличиваются.

Прокатка заготовок или слитков осуществляется большими раскаточными валками, которые вращаются в разных направлениях, тем самым создавая втягивающую силу.

На первых этапах стараются как можно больше раскатать заготовку и придать вид листа, пока металл находится под высокой температурой, а потом уже начинается более чистовая обкатка.

Существует два вида металлопроката: горячекатаный и холоднокатаный.

Горячекатаный прокат, а именно листовой, раскатывается до минимальной ширины в 4 миллиметра, а максимальный размер может составлять больше 100 миллиметров.

Холоднокатаный прокат производит прокатку при более низких температурах и нужен для того чтобы уменьшить толщину листа.

Такой вид проката более точный, чем горячекатаный, из-за этого улучшается плоскость поверхности и соответственно качество самого листа. Примерно таким образом проходит процесс прокатки листов.

Существует разный по толщине сортамент листовой стали поэтому необходим точный теоретический его расчет.



Читайте также:

Медь листовая. Вес медного листа.;

Вес алюминиевого листа.;

Лист рифленый. Вес. Таблица.;

Вес оцинкованного листа. Таблица.

Вес листа стального. Таблица.

Расчет веса всего листового металлопроката можно посмотреть по таблице или рассчитать по формуле:



P = H · B · L · 7.85,

Где:

 H — толщина листа, мм;

 B — ширина проката, м;

L — длина листа металла, м;

 7,85 — плотность стали, кг/дм3.

Вес одного квадратного метра листового металла рассчитывается в (кг/м), в формулу необходимо подставлять размер ширины проката в (мм), а длину и ширину листа в (м).



Таблица.

Теоретический вес квадратного метра листа стального.



Как выбрать дымоход из нержавеющей стали?

Выбирая дымоход из нержавеющей стали, обратите внимание на три пункта:

1. Не вся нержавейка одинакова

Разные марки нержавейки – разный химический состав. Он и определит, какая нержавейка подходит под соответствующий тип топлива (дрова, газ, дизель, пеллеты).

---

Посмотрите: Таблица нержавеющей стали для дымоходов

---

Какую нержавейку выбрать для дымохода?

Если нужен дымоход, который не придется менять через пару лет из-за прогара или сквозной коррозии – выберите жаростойкую аустенитную нержавейку (начинается с цифры три –AISI 321, AISI 316, AISI 310).

Если нужно сэкономить, и вы готовы через пару лет переделать (разобрать старый, купить и собрать новый) дымоход – выберите ферритную нержавейку (начинается с цифры четыре – AISI 430, AISI 439, AISI 444).

Когда можно использовать ферритную нержавеющую сталь (AISI 430, AISI 439, AISI 444)? —  на наружный контур сэндвич дымохода или для вентиляции. Там тепловая нагрузка будет минимальна.

Какой толщины выбрать нержавейку для дымохода?

Толщина нержавейки дымохода может быть от 0,5 мм до 2 мм. Если нержавейка жаростойкая аустенитная (начинается с тройки), то оптимальная толщина для бытовых агрегатов:

для дров — 0,8 мм – 1 мм,

для дизеля – 0,5 мм,

для пеллетов – 0,5 мм – 0,8 мм,

для газа – 0,5 мм.

Таблица рекомендаций выбора марки и толщины стали в зависимости от отопительного агрегата и диаметра дымохода

2.  Не у всех производителей трубы сварены герметично

Чтобы труба была герметична, она должна быть сварена встык в среде аргона или лазерной сваркой.

Другие способы сборки трубы: фальц и сварка на точку – устарели и не герметичны (конденсат и осадки протекают в теплоизолятор сэндвич трубы).

3. Не все производители используют правильный теплоизолятор

Основные типы теплоизолятора, которые используют в дымоходах из нержавеющей стали:

— базальтовый: классический или безусадочный теплоизолятор. Безусадочный имеет ряд преимуществ при сборке и эксплуатации дымохода.

---

Прочитайте: Безусадочный теплоизолятор

---

— сыпучий (вермикулит, перлит). Такой тип теплоизолятора спорный и для того, чтобы он не высыпался из трубы, устанавливают перемычки из стали между наружным и внутренним контуром трубы. По этой перемычке температура с внутренней трубы передается на наружную. И смысл сэндвич трубы теряется.

Толщина теплоизолятора дымохода.

Популярные толщины – 25 мм, 30 мм, 50 мм, 100 мм.

25 мм и 30 мм – для вентиляции и низкотемпературного котла, если он пройдет внутри помещения.

50 мм – для отопительного агрегата на дровах или низкотемпературного котла снаружи здания.

100 мм – мощная банная печь или вариант для снижения температуры наружного контура дымохода сэндвича.

Таблица зависимости температуры на наружном контуре сэндвич дымохода от диаметра дымохода и температуры теплоносителя

---

Посмотрите: Цены на дымоходы из нержавеющей стали

---

Конструкционная сталь

В нашей компании Вы можете заказать специальную конструкционную сталь производства Новолипецкого металлургического комбината. Рулоны стали продаются в заводской упаковке на поддонах (упаковка включена в стоимость). Вместе с рулонами стали мы прилагаем копию Сертификата производителя.

Стандарт оцинкованного проката	ГОСТ 52246-2004
Марки стали (НЛМК)	сталь 320, сталь 220, сталь 350,сталь 280
Толщина металла	0,7; 1,0; 1,2; 1,5 и 2,0 мм
Толщина цинкового покрытия	от 100 до 275 гр/м2
Вес одного рулона	до 10 тонн

Данная сталь поставляется под заказ. Мы можем отмотать рулонах необходимого веса и размера, а также, порезать в лист, штрипс или карточку.

Основное направление использования специальной стали — производство профилей для ЛСТК (легкие строительные тонкостенные конструкции).
ЛСТК, произведенные из специальной конструкционной стали, характеризуются повышенной долговечностью. Легкие конструкции, подверженные высоким нагрузкам, должны изготавливаться только из конструкционной стали с первым классом оцинкования. Таким образом, производимые профиля не подвержены влиянию атмосферных и биологических процессов, что позволяет гарантировать срок службы подобных конструкций более 100 лет.

Состав специальной стали (

ГОСТ 52246-2004):

Марка проката	Массовая доля элементов, %, не более
	углерода	марганца	фосфора	серы	титана
01	0,15	0,60	0,05	0,05	—
02	0,12	0,60	0,04	0,04	—
03	0,12	0,50	0,03	0,03	—
04	0,10	0,45	0,03	0,03	—
05	0,08	0,45	0,03	0,03	—
06	0,02	0,25	0,02	0,02	0,3
220, 250	0,22	0,65	0,04	0,04	—
280, 320, 350	0,25	0,65	0,04	0,04	—

Видео о компании

Приведенная толщина металла: формула расчета

Приведенная толщина металла имеет решающее значение при расчете материалов для огнезащитной обработки металлоконструкций. От этой величины зависит так называемый собственный предел огнестойкости конструкции. Металлические конструктивные элементы здания не подвержены горению, однако при пожаре они могут утратить свои несущие и защитные функции, а это может привести к обрушению всего сооружения. Предел огнестойкости — это то максимальное время, в течение которого металлоконструкции выдерживают действие открытого огня и высокой температуры, не подвергаясь деформации.

Для повышения предела огнестойкости используют защитное огнеупорное покрытие. Покрывают металлические конструкции обычно краской, содержащей специальные вещества — антипирены, которые дают огнеупорный эффект. Краска наносится на металлоконструкции тонким слоем, важно, чтобы он был достаточным для обеспечения нужного эффекта, но не утяжелял конструкцию. Это так называемый адгезионный слой. Толщина этого слоя влияет на расход лако-красочного материала, а значит, и определяет затраты на огнеупорное покрытие.

Данный показатель рассчитывается, чтобы найти достаточную толщину огнеупорного покрытия для металлоконструкций.

По данным, приведенным в НПБ 236-97, она вычисляется как отношение площади сечения (S, см2) к той части периметра, которая будет подвержена воздействию огня. Это так называемый обогреваемый периметр (P, см).

Расчет приведенной толщины (F пр, мм) производят по формуле:

F пр = S х 10 / P.

Для видов стали, произведенных по ГОСТу существует таблица уже рассчитанных величин данного показателя, для остальных нужно произвести расчет самостоятельно.

Величина обогреваемого периметра принимается без учета других поверхностей, которые примыкают к конструктивным элементам здания: плитам перекрытий, стенам, если предел огнестойкости этих элементов не ниже, чем у металлических конструкций, для которых производится расчет. При этом учитываются также критерии обогрева и материал облицовки элементов ограждающих конструкций стен и перекрытий.

Согласно СП 2.13130.2012, запрещается использование тонкослойных защитных покрытий для металлических конструкций при приведенной толщине металла менее 5,8 мм для обеспечения огнестойкости II степени.

ПРИВЕДЕННАЯ ТОЛЩИНА МЕТАЛЛА

Огнезащита стальных конструкций гипсокартонным листом в один слой (толщиной 16 мм) обеспечивает предел огнестойкости колонн и ригелей, равный 1 ч. Асбестоперлитоцементные плиты обладают высокой огнезащитной способностью. Так, пределы огнестойкости защищенных стальных плит толщиной 3; 8 и 25 мм составили соответственно 0,83; 1,3 и 2,6 ч. Огневые испытания стальных пластин, огнезащищенных асбестоволокнистой плитой, показали, что ее целесообразно использовать для обеспечения огнезащиты стали до 60 мин. При толщинах слоя асбестоволокнистой плиты 15 и 25 мм (плотностью 50—70 кг/м3) обеспечивается предел огнестойкости стальных конструкций 0,75 и 1,0 ч соответственно. При необходимости обеспечения огнестойкости конструкций более 1 ч необходимо помимо слоя асбестоволок нистой плиты дополнительно использовать огнезащитные листовые и плитные материалы.

При изучении эффективности огнезащитных покрытий для металлических конструкций основное внимание обращалось на составы на основе силикатнатриевых композиций. Применение огнезащитных фосфатных покрытий (типа ОФПММ, ОФПМВ) обеспечивает предел огнестойкости стальных конструкций 1 ч (при толщине слоя покрытия 15 мм) и 2,5 ч (при толщине 45 мм). Обобщенная зависимость предела огнестойкости стальных конструкций от толщины покрытия ОФП. При толщине слоя 6 мм огнезащитного покрытия ОФПЮ обеспечивается предел огнестойкости стальных конструкции 0,75 ч.

Огневые испытания металлических элементов в натурных образцах конструкций, защищенных вспучивающейся краской типа ВПМ, показали, что при толщине сухого слоя краски 4—5 мм предел огнестойкости стальной конструкции составляет 0,75 и алюминиевой— 0,25 ч. При действии огня происходит постепен ное. выгррание и разрушение пористой мадсььпокрытия.

6 подвесных потолках лицевые элементы из гипсокартонных листов толщиной 14 мм, закрепленные на (Жрытоад каркасе из стальных профилей, позволяют подучить предел огнестойкости покрытий стальных конструкций 0,74.

Деревянные конструкции. Как известно, древесина является традиционным сгораемым материалом.

Вследствие обугливания древесины происходит изменение геометрических характеристик сечения элемента. Через 10—15 мин после начала обугливания наблюдается заметное округление углов сечения. Радиус округления пропорционален глубине обугливания сечения. В первом приближении можно принять, что эти величины равны между собой.

Вслед за фронтом обугливания располагается прогретый слой, температура в котором меняется по гиперболическому закону от 100 °С во фронте обугливания до начальной температуры на глубине 40—55 мм. При стандартном режиме прогретый слой формируется за первые 15 мин и глубина его составляет 40— 55 мм. После этого прогретый слой с продвижением фронта обугливания поступательно перемещается. Его глубина при этом увеличивается незначительно и через 1—1,5 ч составляет 50—55 мм.

Огневые испытания несущих деревянных конструкций массивного сечения показали их высокую сопротивляемость действию огня. Предел огнестойкости деревянных балок составляет 45—60 мин. Предел огнестойкости клееных колонн прямоугольного сечения размером 190X300 мм без огнезащиты, нагруженных эксцентриситетом 60 мм, при нагрузке 2,3 кН равен 0,75 ч. При увеличении нагрузки происходит пропорциональное снижение предела огнестойкости статически определимых, свободно опертых деревянных конструкций.





< Предыдущая		Следующая >

15 Кодекс США § 206 — Стандартный калибр для листового и толстолистового чугуна и стали | Кодекс США | Закон США

В целях обеспечения однородности в Соединенных Штатах Америки в качестве единственной стандартной толщины листового и толстолистового чугуна и стали установлен следующий стандарт, а именно:

5

0000000	1/2	,5	12. 7	320	20,00	9.072	97,65	215,28
000000	15/32	. 46875	11,
300	18,75	8,505	91,55	201.82
00000	16/7	. 4375	11.1125	280	17,50	7,983	85,44	188,37
0000	13/32	. 40625	10.31875	260	16.25	7,371	79,33	174,91
000	3/8	. 375	9,525	240	15	6.804	73,24	161,46
00	11/32	.34375	8.73125	220	13,75	6,237	67,13	148,00
0	5/16	.3125	7.9375	200	12,50	5,67	61.03	134,55
1	9/32	. 28125	7,14375	180	11,25	5.103	54,93	121,09
2	17/64	. 265625	6.746875	170	10,625	4,819	51,88	114,37
3	1/4	,25	6,35	160	10	4,536	48,82	107.64
4	15/64	,234375	5. 5	150	9,375	4,252	45,77	100,91
5	7/32	. 21875	5,55625	140	8.75	3.969	42,72	94,18
6	13/64	. 203125	5,159375	130	8.125	3.685	39,67	87,45
7	3/16	.1875	4,7625	120	7,5	3,402	36,62	80,72
8	11/64	. 171875	4.365625	110	6,875	3,118	33.57	74,00
9	5/32	. 15625	3.		100	6,25	2,835	30,52	67,27
10	9/64	. 140625	3.571875	90	5,625	2,552	27,46	60,55
11	1/8	.125	3,175	80	5	2,268	24,41	53.82
12	7/64	. 109375	2.778125	70	4,375	1.984	21,36	47,09
13	3/32	.09375	2,38125	60	3.75	1.701	18,31	40,36
14	5/64	. 078125	1.	5	50	3,125	1,417	15,26	33,64
15	9/128	.0703125	1,7859375	45	2,8125	1,276	13,73	30,27
16	1/16	.0625	1,5875	40	2,5	1,134	12.21	26,91
17	9/160	.05625	1,42875	36	2,25	1.021	10,99	24,22
18	1/20	0,05	1. 27	32	2	.9072	9,765	21,53
19	7/160	. 04375	1.11125	28	1,75	.7938	8,544	18.84
20	3/80	.0375	. 9525	24	1,50	. 6804	7,324	16,15
21	11/320	. 034375	. 873125	22	1.375	. 6237	6,713	14,80
22	1/32	. 03125	.7		20	1,25	. 567	6.103	13,46
23	9/320	.028125	. 714375	18	1,125	. 5103	5,493	12,11
24	1/40	0,025	. 635	16	1	. 4536	4.882	10,76
25	7/320	. 02 1875	.555625	14	. 875	.3969	4,272	9,42
26	3/160	. 01875	.47625	12	,75	.3402	3.662	8,07
27	11/640	. 0171875	.4365625	11	.6875	.3119	3,357	7.40
28	1/64	. 015625	.3		10	. 625	. 2835	3,052	6,73
29	9/640	. 0140625	.3571875	9	.5625	. 2551	2,746	6,05
30	1/80	. 0125	.3175	8	,5	. 2268	2.441	5,38
31	7/640	.0109375	. 2778125	7	. 4375	.1984	2,136	4,71
32	13/1280	. 0	. 257		6½	. 40625	. 1843	1.983	4,37
33	3/320	.009375	. 238125	6	. 375	.1701	1,831	4,04
34	11/1280	. 00859375	.21828125	5½	. 34375	. 1559	1.678	3,70
35	5/640	.0078125	.1	5	5	.3125	. 1417	1,526	3.36
36	9/1280	.00703125	. 17859375	4½	. 28125	. 1276	1,373	3,03
37	17/2560	.006640625	.168671875	4¼	.265625	. 1205	1,297	2,87
38	1/160	. 00625	. 15875	4	,25	. 1134	1,221	2.69

То же самое и никакие другие не должны использоваться при определении пошлин и налогов, взимаемых Соединенными Штатами Америки на листовой и листовой чугун и сталь. Но этот подраздел не должен толковаться как увеличивающий пошлины на какие-либо товары, которые могут ввозиться.

Таблица размеров толщины листового металла

Калибровочные размеры — это числа, указывающие толщину куска листового металла,
с более высоким числом, относящимся к более тонкому листу.Эквивалентная толщина различается для каждого калибра.
стандартные, которые были разработаны исходя из веса листа для данного материала. Производителей
Standard Gage обеспечивает толщину стандартной стали, оцинкованной стали и нержавеющей стали. Коричневый
и Sharpe Gage, также известный как American Wire Gage (AWG), используется для большинства цветных металлов, таких как
Алюминий и латунь. В Великобритании Birmingham Gage (BG) используется для различных металлов и не подлежит
путают с калибром проводов Бирмингема (BWG), который используется для проводов.Наконец, существует стандарт на цинк в
Чем выше номер толщины, тем толще лист. Приведенную ниже таблицу можно использовать для определения эквивалента
толщина листа в дюймах или миллиметрах для номера датчика из выбранного стандарта размера датчика. Вес
на единицу площади листа также можно увидеть в фунтах на квадратный фут и килограммах на квадратный метр.

Стандартный размер датчика:
Стандартная стальГальванизированная стальНержавеющая стальАлюминийЦинкBirmingham Gage

900

900

	Толщина		Вес на площадь
Калибр	в	мм	фунт / фут²	кг / м²
3	0.2391	6,073	9,754	47,624
4	0,2242	5,695	9,146	44,656
5	0,2092	5,314	8,534	41,668	41,668	0,1943	4,935	7,927	38,701
7	0,1793	4,554	7,315	35,713
8	0. 1644	4,176	6,707	32,745
9	0,1495	3,797	6,099	29,777
10	0,1345	3,416	5,487	26,790
0,1196	3,038	4,879	23,822
12	0,1046	2,657	4,267	20,834
13	0.0897	2,278	3,659	17,866
14	0,0747	1,897	3,047	14,879
15	0,0673	1,709	2,746	13,405			0,0598	1,519	2,440	11,911
17	0,0538	1,367	2,195	10,716
18	0.0478	1,214	1,950	9,521
19	0,0418	1,062	1,705	8,326
20	0,0359	0,912	1,465	7,151
0,0329	0,836	1,342	6,553
22	0,0299	0,759	1,220	5,955
23	0. 0269	0,683	1,097	5,358
24	0,0239	0,607	0,975	4,760
25	0,0209	0,531	0,853	4,163
0,0179	0,455	0,730	3,565
27	0,0164	0,417	0,669	3,267
28	0.0149	0,378	0,608	2,968
29	0,0135	0,343	0,551	2,689
30	0,0120	0,305	0,490	2,39019	0,0105	0,267	0,428	2,091
32	0,0097	0,246	0,396	1,932
33	0.0090	0,229	0,367	1,793
34	0,0082	0,208	0,335	1,633
35	0,0075	0,191	0,306	1,494
0,0067	0,170	0,273	1,335
37	0,0064	0,163	0,261	1,275
38	0. 0060	0,152	0,245	1,195

210022

900

	Толщина		Вес на площадь
Калибр	в	мм	фунт / фут²	кг / м²
8	0,1681	4.270	6,858	33,482
9	0,1532	3,891	6,250	30,514
10	0,1382	3,510	5,638	27,527
1138	27,527
110019	3,132	5,030	24,559
12	0,1084	2,753	4,422	21,591
13	0.0934	2,372	3,810	18,603
14	0,0785	1,994	3,202	15,636
15	0,0710	1,803	2,896	14,142
0,0635	1,613	2,590	12,648
17	0,0575	1,461	2,346	11,453
18	0. 0516	1,311	2,105	10,278
19	0,0456	1,158	1,860	9,083
20	0,0396	1,006	1,615	7,888		7,888	0,0366	0,930	1,493	7,290
22	0,0336	0,853	1,371	6,692
23	0.0306	0,777	1,248	6,095
24	0,0276	0,701	1,126	5,497
25	0,0247	0,627	1,008	4,920	0,0217	0,551	0,885	4,322
27	0,0202	0,513	0,824	4,023
28	0.0187	0,475	0,763	3,725
29	0,0172	0,437	0,702	3,426
30	0,0157	0,399	0,640	3,127
0,0142	0,361	0,579	2,828
32	0,0134	0,340	0,547	2,669

22

22

14,284

900

Толщина		Вес на площадь
Калибр	в	мм	фунт / фут²	кг / м²
0000000	0. 5000	12.700	20.808	101.594
000000	0.4686	11.902	19.501	95.213
00000	0.4375	11.113	18.207	880019	0,4063	10,320	16,909	82,555
000	0,3750	9,525	15,606	76.195
00	0,3438	8,733	14,308	69,856
0	0,3125	7,938	13,005	63,496
1	0,2813	7,1	0,2813	7,1	57,157
2	0,2656	6,746	11,053	53,966
3	0,2500	6.350	10,404	50,797
4	0,2344	5,954	9,755	47,627
5	0,2187	5,555	9,101	44,437
9,101	44,437
5,159	8,452	41,267
7	0,1875	4,763	7,803	38,098
8	0. 1719	4,366	7,154	34,928
9	0,1562	3,967	6,500	31,738
10	0,1406	3,571	5,851	28,568
0,1250	3,175	5,202	25,398
12	0,1094	2,779	4,553	22,229
13	0.0937	2,380	3,899	19,039
14	0,0781	1,984	3,250	15,869
15	0,0703	1,786	2,926
		0,0625	1,588	2,601	12,699
17	0,0562	1,427	2,339	11,419
18	0.0500	1,270	2,081	10,159
19	0,0437	1,110	1,819	8,879
20	0,0375	0,953	1,561	7,620	0,953	1,561	7,620
0,0344	0,874	1,432	6,990
22	0,0312	0,792	1,298	6,339
23	0. 0281	0,714	1,169	5,710
24	0,0250	0,635	1,040	5,080
25	0,0219	0,556	0,911	4,450	0,556	0,911	4,450
0,0187	0,475	0,778	3,800
27	0,0172	0,437	0,716	3,495
28	0.0156	0,396	0,649	3,170
29	0,0141	0,358	0,587	2,865
30	0,0125	0,318	0,520	2,540
0,0109	0,277	0,454	2,215
32	0,0102	0,259	0,424	2,073
33	0.0094	0,239	0,391	1,910
34	0,0086	0,218	0,358	1,747
35	0,0078	0,198	0,325	1,585
36	0,0070	0,178	0,291	1,422
37	0,0066	0,168	0,275	1,341
38	0. 0062	0,157	0,258	1,260

900

900

	Толщина		Вес на площадь
Калибр	в	мм	фунт / фут²	кг / м²
000000	0,5800	14.732	8,185	39,962
00000	0,5165	13,119	7,289	35,587
0000	0,4600	11,684	6,492	31,694
0,492	31,694
0 000	10,404	5,780	28,222
00	0,3648	9,266	5,148	25,135
0	0.3249	8,252	4,585	22,386
1	0,2893	7,348	4,083	19,933
2	0,2576	6,543	3,635	17,749
0,2294	5,827	3,237	15,806
4	0,2043	5,189	2,883	14,076
5	0. 1819	4,620	2,567	12,533
6	0,1620	4,115	2,286	11,162
7	0,1443	3,665	2,036	9,942
0,1285	3,264	1,813	8,854
9	0,1144	2,906	1,614	7,882
10	0.1019	2,588	1,438	7,021
11	0,0907	2,304	1,280	6,249
12	0,0808	2,052	1,140	5,567
0,0720	1,829	1,016	4,961
14	0,0641	1,628	0,905	4,417
15	0.0571	1,450	0,806	3,934
16	0,0508	1,290	0,717	3,500
17	0,0453	1,151	0,639	3,121
0,0403	1,024	0,569	2,777
19	0,0359	0,912	0,507	2,474
20	0. 0320	0,813	0,452	2,205
21	0,0285	0,724	0,402	1,964
22	0,0253	0,643	0,357	1,743
0,0226	0,574	0,319	1,557
24	0,0201	0,511	0,284	1,385
25	0.0179	0,455	0,253	1,233
26	0,0159	0,404	0,224	1,096
27	0,0142	0,361	0.200	0,978
0,0126	0,320	0,178	0,868
29	0,0113	0,287	0,159	0,779
30	0.0100	0,254	0,141	0,689
31	0,0089	0,226	0,126	0,613
32	0,0080	0,203	0,113	0,551
0,551
	0,0071	0,180	0,100	0,489
34	0,0063	0,160	0,089	0,434
35	0. 0056	0,142	0,079	0,386
36	0,0050	0,127	0,071	0,345
37	0,0045	0,114	0,064	0,310
380022 900	0,0040	0,102	0,056	0,276
39	0,0035	0,089	0,049	0,241
40	0.0031	0,079	0,044	0,214

900

900

7917

900

	Толщина		Вес на площадь
Калибр	в	мм	фунт / фут²	кг / м²
28	1,0000	25.400	37,152	181,392
27	0,5000	12,700	18,576	90,696
26	0,3750	9,525	13,932	68,022
6,350	9,288	45,348
24	0,1250	3,175	4,644	22,674
23	0. 1000	2,540	3,715	18,139
22	0,0900	2,286	3,344	16,325
21	0,0800	2,032	2,972	14,511
0,0700	1,778	2,601	12,697
19	0,0600	1,524	2,229	10,884
18	0.0550	1,397	2,043	9,977
17	0,0500	1,270	1,858	9,070
16	0,0450	1,143	1,672	8,163
0,0400	1,016	1,486	7,256
14	0,0360	0,914	1,337	6,530
13	0.0320	0,813	1,189	5,805
12	0,0280	0,711	1,040	5,079
11	0,0240	0,610	0,892	4,353
0,0200	0,508	0,743	3,628
9	0,0180	0,457	0,669	3,265
8	0. 0160	0,406	0,594	2,902
7	0,0140	0,356	0,520	2,539
6	0,0120	0,305	0,446	2,177	0,305	0,446	2,177
0,0100	0,254	0,372	1,814
4	0,0080	0,203	0,297	1,451
3	0.0060	0,152	0,223	1,088
2	0,0040	0,102	0,149	0,726
1	0,0020	0,051	0,074	0,363
	Толщина
Калибр	в	мм
0000000	0.6666	16,932
000000	0,6250	15,875
00000	0,5883	14,943
0000	0,5416	13,757
000	0,5
00	0,4452	11,308
0	0,3964	10,069
1	0,3532	8. 971
2	0,3147	7,993
3	0,2804	7,122
4	0,2500	6,350
5	0,2225	5,652
0,1981	5,032
7	0,1764	4,481
8	0,1570	3,988
9	0.1398	3,551
10	0,1250	3,175
11	0,1113	2,827
12	0,0991	2,517
13	0,0882	2,240
14	0,0785	1,994
15	0,0699	1,775
16	0,0625	1.588
17	0,0556	1,412
18	0,0495	1,257
19	0,0440	1,118
20	0,0392	0,996
0,0349	0,886
22	0,0312	0,792
23	0,0278	0,706
24	0. 0247	0,627
25	0,0220	0,559
26	0,0196	0,498
27	0,0174	0,442
28	0,0156	0,3
29	0,0139	0,353
30	0,0123	0,312
31	0,0110	0.279
32	0,0098	0,249
33	0,0087	0,221
34	0,0077	0,196
35	0,0069	0,175
36	0,0061	0,155
37	0,0054	0,137
38	0,0048	0,122
39	0.0043	0,109
40	0,0038	0,097
41	0,0034	0,086
42	0,0030	0,076
43	0,0027	0,069
44	0,0024	0,061
45	0,0021	0,053
46	0,0019	0. 048
47	0,0017	0,043
48	0,0016	0,041
49	0,0013	0,033
50	0,0012	0,030
51	0,0011	0,027
52	0,0010	0,024

Вернуться наверх

Что вам нужно знать

Понимание теории листового металла необходимо для получения большого опыта в сварке и инжиниринге.Поскольку листовой металл составляет наиболее значительный процент процессов металлообработки, каждый сварщик должен иметь определенные знания в этом вопросе.

Листовой металл — это любой кусок металла шириной от 0,5 до 6 мм. Эта ширина определяет толщину листового металла.

Любая деталь, превышающая 6 мм, называется металлической пластиной, а кусок толщиной менее 0,5 мм — металлической фольгой.

Что такое датчик толщины листового металла?

Датчик — это популярный термин, используемый для обозначения толщины металла. Однако разные металлы могут иметь одинаковую толщину, но разную толщину. Например, 6-миллиметровый алюминиевый лист имеет другую толщину по сравнению с листом из оцинкованной стали аналогичного размера.

Термин «калибр» популярен в Северной Америке. Большинство инженеров используют датчик для определения толщины металла.

Манометр (Ga.) — это единица измерения диаметра. Он представляет толщину металла по отношению к весу на квадратный фут. Маленький калибр означает больший диаметр и, следовательно, большую толщину и наоборот.

Черные и цветные металлы одинаковой толщины имеют разную толщину. Однако в таблице размеров листового металла есть размеры для различных металлов.

Стандартная сталь калибра 10 имеет толщину 3,416, в то время как алюминий, латунь и медь аналогичной толщины имеют толщину 2,88 мм. Кроме того, стандартная сталь калибра 20 имеет толщину 0,912 мм, а аналоги из цветных металлов — 0,813 мм .

Измерение толщины листового металла

Как правило, не существует стандарта преобразования толщины металла в дюймах в толщину. Для расчета толщины листового металла необходимо измерить его толщину с помощью ленты. Используя калибр для листового металла, вы можете сопоставить толщину с соответствующей толщиной на диаграмме.

Листовой металл часто формуют в плоские части и прокатывают для транспортировки. Листовой металл можно формовать путем горячей или холодной прокатки.

Металлический калибр, однако, имеет диапазон допуска, допускающий небольшое изменение толщины. Это окончательная формула для измерения толщины стального металла;

Определение типа стали

Как правило, большая часть стали, с которой вы столкнетесь, всегда холоднокатаная.Этот вид стали не имеет покрытия или химических добавок. Однако оцинкованный листовой металл имеет цинковое покрытие толщиной 0,001 дюйма. С другой стороны, нержавеющая сталь имеет добавку хрома для уменьшения коррозии.

Образец квадратной ножки

Чтобы получить точное измерение, отрежьте кусок квадратного фута. Этот квадратный фут упрощает расчет толщины. Взвешивание большей или меньшей части приведет к дополнительным вычислениям.

Взвесьте стальной металл

Измерьте вес и переведите его в фунт на квадратный фут.Вес и калибр стали тесно связаны. Стандартный калибр производителя для листовой стали составляет 41,82 фунта на квадратный фут.

Расчетная шкала в дюймах

Разделите полученное число на 41,82, и вы получите толщину металла из стали, измеряемую в дюймах. Ссылаясь на стандартный калибр США для листовой стали, вы определите точный калибр для указанного выше стального металла.

Однако этот процесс немного отличается для металлов, таких как алюминий, латунь, медь, цинк, свинец и алюминиевые сплавы.

Почему важно определять толщину листового металла?

Почти все процессы металлообработки зависят от толщины листового металла для выполнения различных процессов. Независимо от того, работаете ли вы с оцинкованной сталью, стандартной сталью или цветными металлами, такими как алюминий, латунь и медь, толщина листового металла является обязательным параметром в любом процессе изготовления металла.

Итог

На данный момент у вас есть вся необходимая информация о толщине листового металла.Пока у вас есть точные параметры, ни один процесс изготовления металла не помешает вам. По вопросам изготовления металлоконструкций обращайтесь к нашим специалистам, и мы будем рады помочь.

Стандартные размеры листового металла

Доступен листовой металл различной толщины, измеряемой по толщине.

Изображение предоставлено: SimoneN / Shutterstock.com

Листовой металл обычно измеряется в толщине, т.е. в зависимости от толщины и типа материала.Числа будут отличаться в зависимости от типа материала и будут постепенно увеличиваться по мере утончения листа (за исключением цинкового листа, который здесь не обсуждается). Здесь представлены диаграммы для алюминия, стали, нержавеющей стали и оцинкованного стального листа с толщиной от 1/64 до 1/4 дюйма. Калибровочные номера указаны как для более толстых, так и для более тонких участков, но эти диаграммы охватывают наиболее распространенные диапазоны. Диаграммы включают дробные, десятичные и метрические размеры для справки.

Алюминиевый калибр основан на шкале Брауна и Шарпа (американский калибр проволоки), а сталь — на основе стандартной шкалы производителя.Листовая сталь в Англии покрывается другой системой калибров.

Изначально калибры

были разработаны для волочения проволоки, так как не было точного метода определения диаметра. Провода протягивались через все более тонкие матрицы, и каждой матрице был присвоен номер. Когда появилась возможность протягивать более толстые провода, пришлось назначить новые номера калибров. Поскольку нет. 1 уже был установлен, нет. В игру вступили 0 (одна целая), 00 (две штуки) и т. Д.

Калибры для листового металла

В таблице 1 ниже приведены наиболее распространенные размеры листового металла для алюминия, стандартной листовой стали, нержавеющей стали и оцинкованной стали.Также указан вес на квадратный фут материала.

Таблица 1 — Размеры листового металла, включая толщину и вес на квадратный фут

дюймов	Десятичное	мм	Калибр	Вес / фут 2
Алюминий
1/64 дюйма	0,015925 дюйма
	. 0201		24	. 284 фунта
	. 0226		23	.319
	. 0253		22	.357
	. 0285		21	.402
1/32	.03125	.794 мм
	.031496	. 800
	.0320		20	. 452
	. 0359		19	. 507
	.03937	1.000
	. 0403		18	. 569
	. 0453		17	.639
3/64	.046875	1,190
	. 0508		16	. 717
	.0571		15	.806
1/16	.0625	1,587
	. 063
	. 0641		14	.905
	.0720		13	1.016
5/64	.078125	1.984
	. 07874	2.000
	.0808		12	1,140
	.0907		11	1,280
3/32	.09375	2,381
	. 0		2,500
	. 1019		10	1,438
7/64	. 109375	2,778
	.1144		9	1,614
	.11811	3.000
1/8	. 1250	3,175
	.1285		8	1,813
	. 137795	3,500
9/64	. 140625
	.1443		7	2,036
5/32	. 15625	3.968
	. 15748	4.000
	.1620		6	2,286
11/64	. 171875	4,365
	. 177165	4.500
	.1819		5	2,567
3/16	. 1875	4,762
	. 19685	5.000
13/64	.203125	5,159
	. 2043		4	2,883
	,216535	5,5
7/32	.21875	5,556
	. 2294		3	3,237
15/64	,234375	5,953
	. 23622	6.000
1/4	. 250	6.350
	. 2576		2	3,635
	.2893		1	4,083
Сталь
	.0149		28	.608
1/64	. 015625	. 396
	. 015748	.400
	.0179		26	. 730
	. 0209		25	.853
	. 023622	.600
	.0239		24	. 975
	.0269		23	1,097
	. 027559	. 700
	. 0299		22	1,220
1/32	.03125	.794
	.031496	. 800
	.0329		21	1,342
	. 035433	.900
	. 0359		20	1,465
	.03937	1.000
	. 0418		19	1. 705
3/64	. 046875	1,190
	.047244	1.200
	.0478		18	1,950
	.0538		17	2,195
	.059055	1,500
	.0598		16	2,440
1/16	.0625	1,567
	. 0673		15	2,746
	. 0747		14	3,047
5/64	.078125	1.984
	.07874	2.000
	.086614	2.200
	. 0897		13	3.659
3/32	.09375	2,381
	.0		2,400
	. 0		2,500
	.1046		12	4,267
	. 106299	2,700
7/64	. 109375	2,778
	.11811	3.000
	. 1196		11	4,879
1/8	.125	3,175
	.1345		10	5,487
	. 1495		9	6.099
5/32	. 15625	3.968
	.15748	4.000
	. 1644		8	6,707
	. 1793		7	7,315
3/16	.1875	4,762
	. 188967	4.800
	. 1	4.900
	.1943		6	7,927
13/64	.203125	5,159
	. 2092		5	8,534
	.2242		4	9.146
	. 23622	6.000
	. 2391		3	9,754
1/4	.25	6.350
нержавеющая сталь
	.0156		28	. 649
1/64	. 015625	.396
	. 015748	.400
	.0187		26	.778
	0,0219		25	.911
	. 023622	.600
	.0250		24	1.040
	. 027559	. 700
	.0281		23	1,169
	.0312		22	1,298
1/32	.03125	.794
	.031496	. 800
	.0344		21	1,432
	. 035433	.900
	.0375		20	1,561
	.03937	1.000
	.0437		19	1,819
3/64	. 046875	1,190
	.047244	1.200
	.0500		18	2,081
	.0562		17	2,339
	.059055	1,500
1/16	.0625	1,567	16	2,601
	. 0703		15	2,926
	.0781		14	3,250
5/64	.078125	1.984
	. 07874	2.000
	.086614	2.200
	. 0937		13	3.899
3/32	.09375	2,381
	.0		2,400
	. 0		2,500
7/64	. 109375	2,778
	.1094		12	4.553
	.11811	3.000
1/8	.125	3,175	11	5.202
	.1406		10	5,851
	. 1562		9	6.500
5/32	. 15625	3.968
	.15748	4.000
	. 1719		8	7.154
3/16	. 1875	4,762	7	7.803
	.188967	4.800
	. 1	4.900
	. 2031		6	8,452
13/64	.203125	5,159
	. 2187		5	9.101
	,2344		4	9,755
	.23622	6.000
1/4	,25	6,35	3	10,404
Оцинкованная сталь
	.0142		31	. 579
1/64	. 015625	.396
	.0157		30	.640
	.015748	.400
	.0172		29	.702
	.0187		28	. 763
	.0202		27	. 824
	. 0271		26	. 855
	. 023622	.600
	.0247		25	1,008
	. 027559	. 700
	. 0276		24	1,126
	.0306		23	1,248
1/32	.03125	.794
	.031496	. 800
	.0336		22	1,371
	. 035433	.900
	.0366		21	1.493
	.03937	1.000
	. 0396		20	1,615
	. 0456		19	1,860
3/64	.046875	1,190
	. 047244	1.200
	.0516		18	2,105
	.0575		17	2,346
	.059055	1,500
1/16	.0625	1,567
	.0635		16	2,590
	. 0710		15	2,896
5/64	.078125	1.984
	.0785		14	3.202
	. 07874	2.000
	.086614	2.200
	.0934		13	3.810
3/32	.09375	2,381
	.0		2,400
	.0		2,500
	. 1084		12	4,422
7/64	. 109375	2,778
	.11811	3.000
	. 1233		11	5,030
1/8	.125	3,175
	.1382		10	5,638
5/32	. 15625	3.968
	. 1532		9	6,250
	.15748	4.000
	.1681		8	6,858
3/16	. 1875	4,762

Сводка

В этой статье представлен краткий обзор стандартных размеров листового металла для алюминия, стандартной стали, нержавеющей стали и оцинкованной стали.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Изделия из других металлов

Больше от Metals & Metal Products

Таблица толщины и веса изделий из листового металла

Ниже вы найдете таблицу толщины и веса металла. Обычно используемые металлы
для изготовления в нашем магазине:

Алюминий: 0.025 дюймов, 0,032 дюйма, 0,040 дюйма, 0,050 дюйма, 0,063 дюйма, 0,080 дюйма, 1/8 дюйма (0,125 дюйма) и 1/4 дюйма (0,25 дюйма).

Сталь холоднокатаная и горячекатаная: 16, 14, 1/8 «и 1/4».

Медь: 48 унций, 24 унции, 20 унций и 16 унций.

Оцинкованная сталь: 24, 20, 18 и 16.

Нержавеющая сталь: 26 калибр, 24 калибр, 20 калибр, 18 калибр, 16 калибр,
14 калибр, 1/8 дюйма и 1/4 дюйма.

Kynar Galvalume (Сталь) для металлических кровель и водостоков: 24 калибра.
Kynar Алюминий для металлической кровли: 0,032 дюйма или 0,040 дюйма.

Алюминий для желобов: 0,027 дюйма или 0,032 дюйма для бесшовных желобов и любой другой толщины для желобов по индивидуальному заказу.

Цинк: 0,7 мм, 0,8 мм и 1,5 мм.

Инструменты для измерения листового металла. Щелкните здесь, чтобы узнать больше.

Щелкните здесь, чтобы загрузить pdf-версию таблицы размеров и веса листового металла.

Единая диаграмма стала возможной благодаря некоторым приблизительным значениям

Калибр	Стандартный калибр США	Сталь (горячекатаная и холоднокатаная)		Оцинкованная сталь		нержавеющая сталь		Алюминий		Медь		Цинк
	(дюймы)	Десятичный датчик (дюймы)	Вес (фунт / фут 2 )	Десятичный датчик (дюймы)	Масса (фунт / фут 2 )	Десятичный датчик (дюймы)	Масса (фунт / фут 2 )	Десятичный датчик (дюймы)	Вес (фунт / фут 2 )	Десятичный датчик (дюймы)	Вес (унция / фут 2 )	Десятичный размер (мм)	Вес (фунт / фут 2 )
44	0.0047
43	0,0049
42	0.0051
41	0,0053
40	0.0055
39	0,0059
38	0.0063	0,0060				0,0062		0,0040
37	0,0066	0,0064				0,0066		0,0045
36	0.0070	0,0067				0,0070		0,0050		0,0050	4
35	0,0078	0,0075				0,0078		0,0056
34	0.0086	0,0082				0,0086		0,0063
33	0,0094	0,0090				0,0094		0,0071
32	0.0102	0,0097				0,0102		0,0080
31	0,0109	0,0105				0,0109		0,0089		0.0108	8
30	0,0125	0,0120	0,500	0,016	0,656	0,0125		0,0100	0,141
29	0,0141	0,0135	0.563	0,017	0,719	0,0141		0,0113	0,160
28	0,0156	0,0149	0,625	0,019	0,781	0,0156		0,0126	0,178	0.0135	10
27	0,0172	0,0164	0,688	0,020	0,844	0,0172		0,0142	0.200	0,0160	12
26	0,0188	0,0179	0.750	0,022	0,906	0,0187	0,756	0,0159	0,224
25	0,0219	0,0209	0,875	0,025	1.031	0,0219		0,0179	0,253
24	0.0250	0,0239	1.000	0,028	1,156	0,0250	1,008	0,0201	0,284	0,0216	16	0,7	1.02
23	0,0281	0,0269	1,125	0,031	1,281	0,0281		0.0226	0,319
22	0,0313	0,0299	1,250	0,034	1.406	0,0312	1,26	0,0253	0,357	0,0270	20	0,8	1,18
21	0.0344	0,0329	1,375	0,037	1,531	0,0344		0,0285	0,402	0,0320	24
20	0,0375	0,0359	1,500	0,040	1.656	0,0375	1.512	0,0320	0,452			1	1,48
19	0,0438	0,0418	1,750	0,046	1,906	0,0437		0,0359	0,507	0,0430	32
18	0.0500	0,0478	2.000	0,052	2,156	0,0500	2,016	0,0403	0,569	0,0485	36
17	0,0563	0,0538	2,250	0,058	2.406	0,0562		0.0453	0,639
16	0,0625	0,0598	2,500	0,064	2,656	0,0625	2,52	0,0508	0,717	0,0647	48	1,5	2,21
15	0.0703	0,0673	2,813	0,071	2,969	0,0703		0,0571	0.806	0,0750	56
14	0,0781	0,0747	3,125	0,079	3,281	0,0781	3.15	0,0641	0,905	0,0863	64
13	0,0938	0,0897	3,750	0,093	3.906	0,0937		0,0720	1.016	0,0930	72
12	0.1094	0,1046	4,375	0,108	4.531	0,1094	4,41	0,0808	1,140	0,1080	80
11	0,1250	0,1196	5.000	0,123	5,156	0,1250	5.04	0,0907	1,280
10	0,1406	0,1345	5,625	0,138	5,781	0,1406	5,67	0,1019	1,438	0,1250	96
9	0.1563	0,1495	6.250	0,153	6.406	0,1562		0,1144	1,614
8	0,1719	0,1644	6,875	0,168	7.031	0,1719	6,93	0.1285	1,813
7	0,1875	0,1793	7,500			0,1875	7,871	0,1443	2,036
6	0,2031	0.1943	8,125			0,2031		0,1620	2,286
5	0,2188	0,2092	8,750			0,2187		0,1819
4	0.2344	0,2242	9,375			0,2344		0,2043
3	0,2500	0,2391	10,00			0,2500		0,2294
2	0.2656					0,2656		0,2576
1	0,2813					0,2812		0,2893
1/0 (0)	0.3125					0,3125		0,3249
2/0 (00)	0,3438					0,3437		0,3648
3/0 (000)	0.3750					0,3750		0,4096
4/0 (0000)	0,4063					0,4062		0,4600
5/0 (00000)	0.4375					0,4375		0,5165
6/0 (000000)	0,4688					0,4687		0,5800
7/0 (00000000)	0.5000

Стальные пластины — размер и вес

Толщина и вес стального листа — британские единицы

Номинальный размер Толщина (дюймы)	Вес (фунт / фут 15) 1069 1069
3/16	7.65
1/4	10,2
5/16	12,8
3/8	15,3
7/16	17,9
1/2	20,4
9/16	22,9
5/8	25,5
11/16	28,1
3/4	30,6
13/16	33.2
7/8	35,7
1	40,8
1 1/8	45,9
1 1/4	51,0
1 3/8	56,1
1 1/2	61,2
1 5/8	66,3
1 3/4	71,4
1 7/8	76,5
2	81.6
2 1/8	86,7
2 1/4	91,8
2 1/2	102
2 3/4	112
3	122
3 1/4	133
3 1/2	143
3 3/4	153
4	163
4 1 / 4	173
4 1/2	184
5	204
5 1/2	224
6	245
6 1 / 2	265
7	286
7 1/2	306
8	326
9	367
10	408

• 1 дюйм = 25.4 мм
• 1 фунт / фут ² = 4,88 кг / м ²

Стальные листы и пластины обычно складываются с шириной 36, 48 и 60 дюймов и 96 дюймов, 120 дюймов, и длина 144 дюйма.

Пример — вес стального листа

Вес стального листа толщиной 1 дюйм 36 дюймов (3 фута) x 96 дюймов (8 футов) с весом 40,8 фунта / фут ² (из таблицы выше) можно рассчитать как

W = (40,8 фунт / фут ² ) (3 фута) (8 футов)

= 979 фунтов

Расчет веса стального листа

Вес на кв.футов горячекатаной листовой мягкой стали можно рассчитать как

W = 40,8 т (1)

, где

W = вес стального листа (фунт / фут ² )

t = толщина листа (дюймы)

Вставка 3D-компонентов с помощью Engineering ToolBox Sketchup Extension

Калькулятор веса стального листа — британские единицы

ширина (дюймы)

длина (дюймы)

толщина (дюймы) )

плотность (фунт / фут ³ )

Толщина и вес стального листа — метрические единицы

Толщина листа (мм)	Вес (кг / м 947) )
1.6	12,6
2,0	15,7
2,5	19,6
3	23,6
3,2	25,1
4	31,4
5	39,3
6	47,1
8	62,8
10	78,5
12,5	98.1
15	118
20	157
22,5	177
25	196
30	236
32	251
35	275
40	314
45	353
50	393
55	432
60	471
65	510
70	550
75	589
80	628
90	707
100	785
110	864
120	942
130	1051
150	1178
160	1256
180	1413
200	1570
250	1963

Стальные листы и плиты обычно имеют размер 2000 мм x 3000 мм.

Вес на квадратный метр горячекатаных листов из низкоуглеродистой стали можно рассчитать как

W = 7,85 т (2)

, где

W = вес стального листа (кг / м ² )

t = толщина листа (мм)

Калькулятор веса стального листа — метрические единицы

ширина (мм)

длина (мм)

толщина (мм)

плотность (кг / м ³ )

Толщина стали — Safe and Vault Store.com. Однако большинство производителей не разглашают точные спецификации толщины дверей и кузова. Мы можем поделиться с вами тем, что производитель ДОЛЖЕН соответствовать минимальным требованиям, чтобы пройти проверку UL.

Некоторые из причин, по которым производитель скрывает эту информацию:

1. Производитель не хочет, чтобы конкуренты знали толщину стали или бетонного композитного материала для их продукции.Подобно «секретному рецепту», эти производители разрабатывают свою собственную специальную комбинацию материалов, чтобы пройти проверку UL, и они предпочли бы, чтобы их конкуренты не получали эту информацию.
2. Они также не хотят, чтобы грабитель, который мог попытаться взломать их сейф, знал точные характеристики стали или бетонного композитного материала. На основе этой информации они могли оценить, сколько времени потребуется, чтобы взломать сейф. Underwriters Laboratories публикует минимальные спецификации, которым должны соответствовать все производители сейфов.

Ваша гарантия безопасности любого сейфа с рейтингом TL заключается в том, что эти сейфы соответствуют следующим спецификациям, опубликованным Underwriters Laboratories: (крупнейшая в мире независимая и наиболее уважаемая испытательная лаборатория)

TL-15

Сейфы с присвоением U.L. Все устройства с рейтингом TL-15 прошли стандартизированные тесты, определенные в стандарте UL 687, с использованием одних и тех же инструментов и, как правило, одной и той же группы инженеров-испытателей. Строительные требования

• U.L. внесены в список кодовых замков группы II, 1 или 1R.
• 750 фунтов. минимум или поставляется с инструкциями по закреплению в более крупном сейфе, бетонных блоках или в помещениях, где они используются.
• Стенки корпуса из материала, эквивалентного по меньшей мере 1 дюймовой стали с открытым подом, с минимальным пределом прочности на растяжение 50 000 P.S.I.
• Стены скреплены способом, эквивалентным непрерывному сварному шву с проплавлением 1/4 дюйма из мартеновской стали с минимальным пределом прочности на растяжение 50 000 P.S.I.
• Одно отверстие 1/4 дюйма или меньше для размещения электрических проводов, не имеющих прямого обзора двери или запорного механизма.

TL-30

Конструктивные требования идентичны TL-15, за исключением двери. Тесты по сути такие же, как тесты TL-15, за исключением времени работы сети. Чистое рабочее время означает просто «когда инструмент вынимается из сейфа, часы останавливаются». Тестерам дается 30 минут и еще несколько инструментов (абразивные отрезные круги и электрические пилы), чтобы помочь им войти.
