Толщина теплоизоляции стен: Как рассчитать толщину утеплителя

Утепление стен дома снаружи. Толщина утеплителя

Утепление стен дома снаружи – важный фактор для создания комфортного микроклимата внутри. Система навесного вентилируемого фасада – современный способ облицовки. Вместе с тем она позволяет создать эффективную внешнюю теплоизоляцию. Один из важных и популярных вопросов при этом: Как рассчитать толщину утеплителя?

Какой утеплитель выбрать для вентилируемого фасада

При монтаже системы утеплитель закрепляют с внешней стороны здания. Наличие вентиляционного зазора под облицовкой обеспечивает воздушный поток. Влага, которая образовалась в результате конденсирования или других причин, выводится наружу из подоблицовочного пространства и конструкций.

Один из самых распространенных типов утеплителя для вент-фасадов — базальтовые плиты. Причины, благодаря, которым они получили свою популярность следующие:

1. Теплосбережение — низкая теплопроводность.
2. Паропроницаемость — влага беспрепятственно выводится из теплоизоляции.
3. Звукоизоляция — снижется уровень шума, поступающий в помещения.
4. Постоянная форма — плиты не слеживаются и сохраняют свои размеры.
5. Негорючий — класс пожарной безопасности НГ.

Основной показатель у минераловатных плит, на который необходимо обратить внимание — это плотность. От нее зависит, как долго и как эффективно будет служить тепловой контур. Низкая плотность (30-40 кг/м3) приведет к сползанию материала при насыщении его конденсатом, влагой, которая образуется на улице при колебаниях температуры окружающего воздуха около нуля. Крепежные грибки, которые будут надежно держаться в стене, не смогут остановить этот процесс поскольку утеплитель потеряет форму и сцепление с ними. Этот материал используют для теплового барьера на горизонтальных или наклонных поверхностях, таких, как пол или кровля. В навесных фасадах утеплитель низкой плотности используют только в качестве первого (ближнего к стене) слоя при двуслойном утеплении.

Очень плотная теплоизоляция (100-140 кг/м3) отлично держит форму. Однако с повышением плотности снижаются показатели теплоэффективности. Такой материал применяют в штукатурных фасадах. Он служит надежной основой для слоя декоративной штукатурки.

Оптимальня плотность теплоизоляции для вентиируемого фасада — 80-90 кг/м3. Эта величина сочетает в себе постоянную форму и высокую теплоэффективность.

Расчет толщины утеплителя

Толщину теплоизоляции для утепления фасада необходимо рассчитать заранее. Тонкий слой увеличивает вероятность чрезмерных расходов на отопление. Кроме того «точка росы» будет находиться внутри стен. В результате чего образуется избыточная влажность в помещениях, конденсат и грибок. Чрезмерно толстый утепляющий слой неоправданно увеличивает расходы при строительстве.

Расчет толщины утеплителя зависит от нескольких факторов: материалов, из которых возводятся дом, отделываются помещения, показателей теплопроводности, сопротивление теплопередаче, характеристик, климатических условий региона. Далее производится вычисления исходя из массива данных, которые вычленяются из перечисленных факторов и, благодаря уже готовым формулам, становится известной необходимая величина.

Толщина слоя теплоизоляции для фасада определяется по следующей формуле:

α_ут=(R₀^TP/r-0,16- Σ δ_i/λ_i)·λ_ут

Специалисту ПГС (промышленное и гражданское строительство) эта информация понятна. Он знаком с нормами тепловой защиты зданий СП50.13330.2012, строительной климатологией СНиП №23-01-99, теплотехническими характеристиками различных материалов СНиП №2-3-79.  Что же делать частному застройщику дома, который не обладает столь специфическими знаниями?

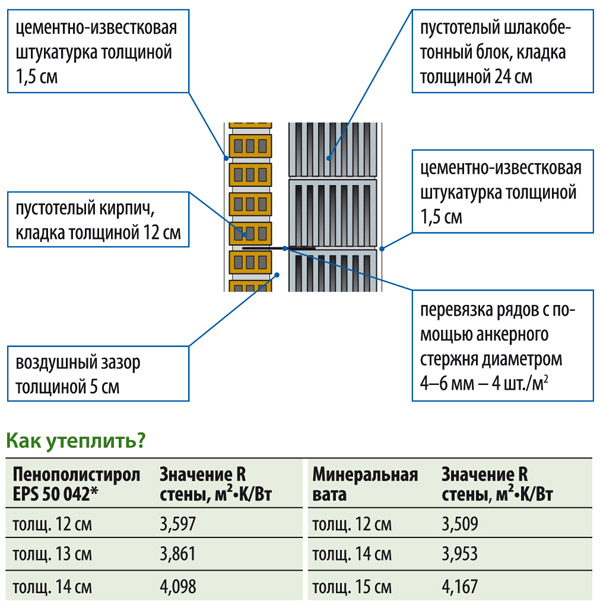

Готовый расчет для разных стен

Инженеры группы компаний «ФАСАД» сделали  расчет толщины утеплителя для разных регионов России и определили оптимальные показатели. Вычисления произведены для следующих материалов: ячеистый и монолитный бетон (300 мм), брус (200 мм), пустотный шлакобетон (200 мм), кирпич пустотный (380 мм). Утепление стен дома снаружи  — базальтовая минераловатная плита плотностью 90кг/м3.

Остались вопросы? Звоните +7 (499) 48-55 (Москва) или +7 (423) 230-04-88 (Владивосток) или пишите info@fasad-new. ru

Для облицовки вентилируемого фасада оцените новинку от NICHIHA по ссылке — бесшовные фасадные фиброцементные панели FUGE или выберите панели по ссылке — Каталог фиброцементных панелей NICHIHA

Толщина утеплителя для каркасного дома: требования и расчет

Опубликовано: сентябрь 14, 2021

Наши решения

В последние годы каркасные дома пользуются в России большой популярностью. Все благодаря высокой скорости строительства и возможности возведения практически на любом грунте. В качестве утепляющего материала в таких домах чаще всего используют минеральную вату. При этом, энергоэффективность каркасного дома во многом зависит непосредственно от свойств утеплителя, а также соблюдения технологии его монтажа.

На то, насколько будет эффективна теплоизоляция, в свою очередь влияет коэффициент теплопроводности используемого материала и толщина его слоя. Более высокими теплоизоляционными характеристиками обладает тот материал, который лучше удерживает воздух и хуже проводит его по своим волокнам.

Требования к утеплителям

• Низкая теплопроводность – одно из основных требований, так как этот показатель напрямую влияет на энергоэффективность дома.

• Натуральность – материал должен быть экологичен и безопасен для здоровья человека.

• Долговечность – утеплитель должен иметь высокие эксплуатационные характеристики, сохраняя их на весь период использования дома.

• Влагостойкость – используемый для утепления материал не должен быть подвержен влиянию влаги и не разрушаться под ее воздействием.

• Гигиеничность – на утеплителе не должны образовываться плесень или грибок.

• Негорючесть – материал не должен поддерживать горение.

• Отсутствие усадки – утеплитель в процессе эксплуатации должен сохранять свои геометрические размеры и форму.

При возведении современных каркасных домов сегодня чаще всего используется минеральная вата. Она обладает высокими эксплуатационными характеристиками и максимально соответствует нормам безопасности.

Минеральная вата не горит, не подвержена воздействию плесени и грибка. Это долговечный материал, который обладает отличными теплоизоляционными свойствами, практичен и удобен для монтажа, экологически безопасен и может применяться для утепления жилых помещений различного назначения.

Расчет толщины утеплителя

При утеплении дома одним из важнейших критериев является правильный подбор оптимальной толщины теплоизоляции. Оптимальная толщина – это тот минимальный слой материала, при котором он, с одной стороны, обладает достаточными изоляционными характеристиками, а с другой – экономит полезную площадь помещения.

Важным фактором при выборе толщины слоя также является климатический регион, в котором располагается дом. Так, для утепления кровли и стен на Юге России и в Средней полосе достаточно 150 мм толщины утеплителя, в то время как в Центральной части страны нужно использовать не менее 200 мм, а на Северо-Востоке – 250 мм.

Недостаточная толщина повлечет за собой увеличение расходов на отопление дома, а избыточная – уменьшит полезную площадь помещения и увеличит расходы на строительство.

KNAUF NORD

Частное домостроение

ТеплоКНАУФ Для Кровли и стен

Частное домостроение

ТеплоКНАУФ Для Кровли

Частное домостроение

ТеплоКНАУФ Для Перекрытий

Частное домостроение

Обзор изоляции — GreenBuildingAdvisor

• Обзор
• Детали

ОБ ИЗОЛЯЦИИ

Чем толще, тем лучше

В холодную погоду дутая парка удерживает тепло тела. Изоляция делает то же самое для дома. Чем толще изоляция, тем лучше она снижает поток тепла изнутри дома наружу зимой и снаружи внутрь летом.

Тепловой барьер дома должен состоять из непрерывного слоя изоляции со всех сторон, включая самый нижний пол, наружные стены и потолок или крышу.

Удвоение толщины изоляции удвоит коэффициент сопротивления изоляции, сократив потери тепла вдвое. Это правило применяется каждый раз, когда слой изоляции удваивается по толщине. Однако годовая экономия энергии за счет удвоения изоляции с R-10 до R-20 будет значительно больше, чем энергия, сэкономленная за счет удвоения изоляции с R-20 до R-40, из-за закона убывающей отдачи. В некоторых случаях, например, на чердаке, стоит уложить больше изоляции, потому что там много места. Гораздо дороже утеплить внешние стены.

Для замедления нагрева требуется больше, чем просто изоляция

Устранение утечек воздуха так же важно, как и, возможно, даже важнее, чем добавление изоляции. Если строители не предотвратят утечку воздуха через стены и потолки, изоляция сама по себе не принесет много пользы. Мало того, что сквозняки неудобны, воздух, проходящий через изолированные полости, может снизить эффективность изоляции на целых 50%.

Некоторые типы изоляции создают хорошие воздушные барьеры, а некоторые — нет. Во всех случаях лучше держать изоляцию плотно прилегающей к воздушному барьеру.

ТЕПЛОВОЙ МОСТ ЭТО ПРОВОДИМОСТЬ В ДЕЙСТВИИ

Если крыша или стена не имеют теплоизоляции, каркас является наиболее изолированной частью конструкции. Он имеет самое высокое значение R. Пиломатериалы из хвойных пород имеют значение R 1,25 на дюйм, поэтому у стойки 2 × 6 значение R почти 7. Однако, как только вы помещаете изоляцию между стойками или стропилами выше R-7, каркас становится слабым. тепловая связь. Если полости каркаса заполнены изоляцией из напыляемой пены с закрытыми порами, теплоизоляция имеет значение R около 36. В этот момент стойки или стропила становятся явным недостатком конструкции.

Ученые-строители называют это явление «тепловым мостом», потому что стойки или стропила перекрывают пространство между внутренней и внешней частью тепловой оболочки.

Если поискать, тепловые мосты иногда можно увидеть как внутри, так и снаружи.

Внутри это может вызвать проблему, называемую ореолом или холодными полосами за гипсокартоном зимой. Эти холодные полосы могут способствовать образованию конденсата, что приводит к скоплению частиц пыли на гипсокартоне; со временем могут образоваться видимые вертикальные полосы. Снаружи вы можете увидеть эффект теплового моста в узорах таяния снега на крышах и узорах высыхания на стенах.

Непрерывный слой жесткого пеноматериала, установленный на внутренней или внешней стороне стены или крыши, значительно снижает тепловые мостики через каркас.

ЗНАЧЕНИЕ R ИЗМЕРЯЕТ, КАК ХОРОШО РАБОТАЕТ ИЗОЛЯЦИЯ

Тепло переходит от горячего к холодному; его нельзя остановить, но можно замедлить

Если мы измерим скорость, с которой тепло проходит через строительный материал или сборку здания, например, стену или крышу, мы можем вычислить число (R- значение) для обозначения его изолирующей способности. Чем выше значение R материала, тем лучше материал сопротивляется тепловому потоку за счет теплопроводности, конвекции и излучения (см. выше). Производители изоляции сообщают о значениях R, определенных в ходе испытаний в соответствии со стандартами ASTM (например, ASTM C518).

Распространенные типы изоляции и их R-значения

Бытовые изоляционные материалы имеют R-значения от 3 до 7 на дюйм. Количество теплоизоляции, установленной в любом конкретном здании, зависит от климата, изолируемой части дома, бюджета проекта и требований местных норм.

• Войлок и одеяла: от R-3,1 до R-4,1 на дюйм
• Вдуваемая и насыпная изоляция: от R-2,6 до R-4,2 на дюйм
• Жесткий пенопласт: от R-3,6 до R-6,8 на дюйм
• Напыляемая пена с закрытыми порами: от R-6 до R-6,8 на дюйм
• Распыляемая пена с открытыми порами: от R-3,5 до R-3,6 на дюйм

Зеленые дома выходят за рамки минимального кода

Министерство энергетики США разработало список рекомендуемых уровней изоляции для различных климатических зон. Климатические зоны представлены на карте (кликните для увеличения).

Для получения дополнительной информации о климатических зонах см. раздел «Все о климатических зонах».

Дома, отапливаемые природным газом, мазутом или электрическим тепловым насосом, должны использовать значения R, установленные Министерством энергетики и перечисленные ниже, в качестве основы. Поскольку электрическое отопление относительно дорого, дома с электрическим обогревом требуют большей изоляции, чем показано в таблице ниже.

В некоторых частях страны минимальные требования к изоляции уже (или вскоре могут) превышать эти рекомендации Министерства энергетики. Например, Международный жилищный кодекс 2009 года требует, чтобы строители в холодном климате включали как минимум изоляцию стен R-20 и изоляцию стен подвала R-15.

Значения R, рекомендованные DOE для различных частей дома

В любом случае экологически чистые строители почти всегда превышают минимальные требования кодекса по толщине изоляции. Многие консультанты по энергетике, в том числе Бетси Петтит и Джозеф Лстибурек, теперь рекомендуют, чтобы дома с холодным климатом включали в себя потолки R-60, надземные стены R-40, стены подвала R-20 и плиты подвала R-10.

Некоторые строители идут дальше; например, дом в Иллинойсе, спроектированный в соответствии со строгим немецким стандартом Passivhaus, утеплен почти до R-60 со всех сторон — даже под плитой.

ВОЗДУХ И ВЛАГА ЭТО ЧАСТЬ КАРТИНЫ

Изоляция не может работать в аэродинамической трубе

Независимо от того, какой тип изоляции вы выберете, она будет плохо работать, если будет установлена ​​в доме, который пронизан утечками воздуха. Поскольку многие типы изоляции (такие как насыпной наполнитель и войлок) работают за счет улавливания воздуха, негерметичные стены, крыши и полы означают плохие тепловые характеристики. По этой причине ученые-строители фанатично относятся к герметичности. Чтобы получить максимальную отдачу от войлока и вспененной изоляции, каждому дому нужен воздушный барьер, примыкающий к изоляционному слою или прилегающий к нему.

Некоторые типы изоляции довольно эффективно предотвращают проникновение воздуха. Например, когда в качестве обшивки стен используется жесткая пена, она может быть эффективным барьером, если швы проклеены. Напыляемая пенополиуретановая пена создает очень эффективную воздушную преграду.

Но ни жесткая пена, ни распыляемая пена не устраняют утечки воздуха в местах соединения различных компонентов, например, под нижними плитами стен. Воздушный барьер эффективен только в том случае, если все эти швы и пересечения обработаны прокладками, клеями или герметиками.

Из всех доступных изоляционных материалов стекловолоконные плиты являются наиболее проницаемыми для утечки воздуха — настолько проницаемыми, что стекловолокно используется для изготовления воздушных фильтров печей. Поскольку стекловолокно не ограничивает поток воздуха, его часто выделяют и высмеивают из-за его плохих характеристик.

На самом деле большая часть критики изоляции из стекловолокна необоснованна. Пока стекловолокно установлено в доме с достаточным воздушным барьером, оно будет работать хорошо. Стекловолокно лучше всего работает при установке в полость каркаса (например, в стойку или пролет балки) с воздушным барьером со всех шести сторон.

Подробная информация об установке высококачественных стекловолоконных плит включена в рекомендации по установке изоляции, установленные оценщиками жилых помещений Сети энергетических услуг для жилых помещений (RESNET).

Для каждого места в доме всегда есть несколько способов создать эффективную воздушную преграду. Однако не все методы одинаково легко достижимы. Во многих местах, в том числе в области краевых балок, напыление пенополиуретана настолько быстрее, чем альтернативные методы, что его использование стало почти универсальным среди строителей высокоэффективных домов.

Влага может накапливаться в воздухе

Есть еще одно преимущество остановки воздуха: меньше влаги в крышах и стенах. Это связано с тем, что большинство проблем с влажностью в стенах и крышах вызвано влагой, переносимой воздухом. Диффузия пара — гораздо меньшая проблема.

Влага может скапливаться на стене или потолке, когда теплый и влажный внутренний воздух просачивается через щели в корпусе. Когда этот удаляемый воздух сталкивается с холодной поверхностью, например, с обшивкой стен OSB, влага в воздухе может конденсироваться в жидкость и скапливаться в полости стены. То же самое может происходить и летом, когда через щели в стене просачивается теплый влажный наружный воздух. Если в доме есть кондиционер, влага в этом проникающем воздухе может конденсироваться, когда он достигает любой прохладной поверхности — гипсокартона, воздуховода и т. д. Лучший способ ограничить этот тип миграции влаги — установить эффективную воздушную преграду. Если воздух не просачивается через щели в стенах и потолках дома, проблема решена в зародыше.

Дальнейшие ресурсы

Fine Homebuilding

Руководство покупателя по изоляции

Новости здания окружающей среды:

Изоляция: термическая производительность — это только начало

Oak Ridge Национальная лаборатория:

1000101110 Ridge Ornl or Wannl or Wannl or Walls or. OR. OR. OR. OR. OR. OR. OR. OR. OR. -Value Calculator измеряет энергетические последствия типа каркаса, расстояния и теплового моста.

Журнал Home Energy:

Insulation Insulation Insulation Insulation for Home Energy Ratings охватывает рекомендации RESNET по изоляции.

R-значения стены, которые говорят сами за себя — дополнительная информация о R-значениях всей стены.

Energy Star Homes:

Контрольный список теплового байпаса — также включены требования к воздушному барьеру для работ со стекловолокном.

Консультант по экологическому строительству:

Понимание R-значения

Подробнее об экологически чистых рабочих площадках

Обзор корпуса

Вид с высоты птичьего полета

Наружная изоляция работает как теплое покрытие. Покрытие наружных стен и крыши дома пенопластом — это простой способ обеспечить непрерывность изоляции. Дополнительные преимущества внешней изоляции включают гораздо более плотный дом и меньше тепловых мостов.
Авторы изображения: Тай Келтнер, Исследовательский центр жилищного строительства для холодного климата

Тепло всегда переходит от теплого к холодному

В большинстве мест в Северной Америке температура от 67°F до 78°F не является комфортной. Чтобы чувствовать себя комфортно, мы обогреваем и охлаждаем наши дома. Изоляция замедляет поток тепла в дом или из дома.

Хотя тепло может распространяться тремя путями (теплопроводность, конвекция и излучение), оно редко движется только одним из них. За исключением космоса, все три механизма работают вместе в разной степени.

Различные изоляционные материалы по-разному замедляют эти механизмы теплового потока.

См. ниже:

R-ВЕЛИЧИНА ИЗМЕРЯЕТ, НАСКОЛЬКО ХОРОШО РАБОТАЕТ ИЗОЛЯЦИЯ

ТЕПЛОВОЙ МОСТ ЭТО ПРОВОДИМОСТЬ В ДЕЙСТВИИ

ВОЗДУХ И ВЛАГА ЯВЛЯЮТСЯ ЧАСТЬЮ КАРТИНЫ

ДОПОЛНИТЕЛЬНЫЕ РЕСУРСЫ

Теплопроводность

**Дерево является лучшим изолятором, чем вообще ничего. ** Снег тает с неизолированных пролетов стропил быстрее, чем непосредственно над деревянными фермами, которые имеют значение R около 1,1 на дюйм, или R-4 для верхнего пояса 2×4.
Авторы изображения: Дэн Моррисон

Тепло проходит через материалы путем теплопроводности

Теплопроводность — это поток тепловой энергии при прямом контакте, через один материал или через соприкасающиеся материалы.

Вещества, которые легко проводят тепло, называются проводниками, а вещества, которые плохо проводят тепло, называются изоляторами. Металл — хороший проводник; пена хороший изолятор. Дерево находится где-то посередине.

Конвекция

**Теплый воздух поднимается вверх, холодный воздух опускается.** Поскольку стены и окна обычно холоднее, чем середина комнаты, они вызывают конвективные петли, которые могут ощущаться как сквозняк. То же самое может произойти и внутри полости стены. **Щелкните рисунок, чтобы увеличить его**

Конвекция — это движение воздуха (или другой жидкости) под действием тепла

Когда воздух или жидкость нагреваются, они расширяются и поэтому становятся менее плотными, поэтому поднимаются вверх. Поднимающийся теплый воздух вытесняет более холодный воздух, который опускается. Когда движение постоянно, это называется конвективной петлей.

Дровяные печи и окна создают конвективные петли, нагревая или охлаждая (соответственно) ближайший к ним воздух.

Даже в домах с воздухонепроницаемыми стенами и потолками конвективные контуры могут ощущаться как прохладный сквозняк и доставлять дискомфорт людям в помещении.

Конвективные петли могут возникать и внутри плохо изолированных полостей стен, ухудшая характеристики изоляции.

Радиация

Солнечная радиация. Солнечное тепло излучается сквозь космический вакуум и согревает землю.
Изображение предоставлено Freerangestock

Излучение нагревает объекты, а не воздух

Излучение — это передача тепла электромагнитными волнами, которые проходят через вакуум (например, пространство) или воздух.

Излучение не может пройти через твердый предмет, например, фанерную обшивку крыши. Когда солнце светит на битумную черепицу, тепло передается на фанерную обшивку за счет теплопроводности. После того, как фанера была прогрета теплопроводностью, она может излучать тепло на чердак.

Радиационные барьеры представляют собой материалы (например, алюминиевую фольгу) с поверхностью с низким коэффициентом излучения (low-e). Несмотря на то, что лучистые барьеры имеют несколько применений в жилищном строительстве — иногда они интегрируются с обшивкой крыши — они редко бывают рентабельными по сравнению с обычными вариантами изоляции.

СВЯЗАННЫЕ ЭНЦИКЛОПЕДИЧЕСКИЕ СТАТЬИ

Оболочка здания

Воздушные барьеры

Изоляция крыш, стен и полов

Варианты изоляции

ДРУГИЕ СООБРАЖЕНИЯ

Изоляция может задерживать воздух

Некоторые типы изоляции действуют как воздушные барьеры, а другие действуют как воздушные фильтры. Если вы выбираете изоляцию, которая не останавливает поток воздуха, важно установить соседний воздухонепроницаемый материал.

От лучшего к худшему при остановке воздушного потока:

Распыляемая пена

Жесткая пена

Целлюлоза

Вдуваемое стекловолокно

Стекловолоконные плиты

SHOU INSUL?

Паропроницаемость может быть как положительной, так и отрицательной. — замедлители испарения замедляют смачивание, но также замедляют высыхание, что может быть важнее. Если вы проектируете крышу, стену или пол с учетом этих концепций, практически любой тип изоляции может работать. Подробнее о дизайне корпуса.

От наименьшей до максимальной паропроницаемости:

Полиизоцианурат с фольгированным покрытием

Напыляемая пена с закрытыми порами

XPS

EPS

Напыляемая пена с открытыми порами

Целлюлоза

Вдуваемое стекловолокно

Войлок из стекловолокна

Для получения дополнительной информации о пароизоляции см.:

• Пароизоляторы и пароизоляторы
• Забудьте о диффузии пара — остановите утечки воздуха!
• Нужен ли замедлитель испарения?

Для получения дополнительной информации о паропроницаемости изоляционных материалов см. Таблицу свойств строительных материалов на сайте BuildingScience.com.

ИЗОЛЯЦИЯ СНАРУЖИ КОРОБКИ

Несмотря на то, что теплоизоляция стен в жилых домах традиционно укладывается в полости стоек, лучше всего размещать изоляцию снаружи рамы. Эта внешняя изоляция уменьшает эффект теплового моста, который шпильки имеют в стене, потому что каждый элемент каркаса может действовать как тепловой мост через изоляцию полости. Эти тепловые мосты серьезно ухудшают характеристики стены.

Эффект теплового моста можно частично устранить, используя жесткую пенопластовую оболочку — обычно 1 или 2 дюйма из XPS или полиизоцианурата. Еще лучше конструкции стен, в которых вся изоляция — от 6 до 10 дюймов жесткой пены — находится за пределами каркаса.

Когда изоляция находится снаружи каркаса, материалы каркаса остаются теплыми и сухими. Когда стойки не заполнены изоляцией, работа электриков и сантехников значительно упрощается.

Дома с пенопластовой обшивкой не должны включать полиэтиленовый пароизолятор внутри.

ДРУГИЕ ТЕПЛОВЫЕ МОСТЫ

Кромки неизолированных плит

Оконные рамы

Проходы в стенах и крышах

Изоляция стены: что вам нужно знать

При покупке по ссылкам на нашем сайте мы можем заработать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Иэном Рок)

Изоляция стены внутри, снаружи или в полости является важной частью создания теплоэффективного дома. Мало того, что более эффективный дом лучше для окружающей среды, дом, в котором потери тепла сведены к минимуму, означает меньшие счета за электроэнергию и увеличение долгосрочной экономии.

Количество тепла, теряемого зданием, измеряется несколькими способами, включая рейтинг EPC дома, где дома размещаются в диапазонах A-G, где A включает наиболее эффективные дома. Хотя средний дом относится к группе D, исследование, проведенное PWC Economic Outlook в 2021 году, показало, что 1/4 счетов за электроэнергию можно сэкономить (приблизительно 178 фунтов стерлингов), если домохозяйства модернизируют свои дома до рейтинга EPC C.

Еще одна мера — это Значение U, где чем ниже значение, тем больше тепла сохраняет дом. С выходом Строительных норм и правил 2014 года все элементы тканевой оболочки — крыша, стены и пол — должны иметь практически одинаковое значение U. Максимальное значение U для стен составляет 0,3, хотя на самом деле вы хотели бы превзойти его — возможно, до 0,15.

(Изображение предоставлено Getty Images)

Как изолировать существующие стены?

Если вы хотите утеплить стену в существующем доме, выяснив типы стен, которые у вас есть, вы узнаете, какой тип изоляции требуется.

Если у вас есть неизолированные полые стены (большинство домов после 1930-х годов имеют полые стены, и вы можете просверлить смотровое отверстие или попросить геодезиста проверить, изолированы ли они), то в большинстве случаев заполнение полости является разумным шагом. Теоретически вы можете повысить производительность, добавив внутреннюю или внешнюю изоляцию.

Если это сплошная стена, то выбор намного проще — либо внешняя, либо внутренняя. Прокрутите ниже для получения дополнительной информации об обоих.

Сравнение внутренней и внешней изоляции стен

Те же показатели теплопроводности и коэффициента теплопередачи применимы к проектам реконструкции, что и к новостройкам. В некоторых случаях Строительные нормы также требуют того же стандарта, что и для новостроек. Сложность в том, что стены уже возведены и их труднее утеплить.

При реконструкции своего дома 1960-х годов Джейсон Орм выбрал изоляцию Kingspan , чтобы повысить эффективность стен, а также добавил более современную кирпичную облицовку для полного обновления экстерьера. (Изображение предоставлено Джейсоном Ормом)

Изоляция внешней поверхности

Изоляция наружных стен потребует некоторой формы внешней облицовки — обычно штукатурки или дерева — поверх самой изоляции. Это действует как защита от атмосферных воздействий и предотвращает проникновение влаги. Варианты ограничены жесткими пенопластами или древесным волокном, которые обычно механически крепятся к стене, хотя некоторые из них можно приклеивать.

Изолирующий эффект в целом такой же, как у внутренней изоляции, хотя внешняя изоляция имеет два дополнительных преимущества:

• Она более сплошная, покрывает большую площадь и помогает преодолеть мостики холода
• Она обволакивает стену и пропускает массу стена, выполняющая роль теплоаккумулятора. Это, в свою очередь, помогает устранить пики и провалы в цикле нагрева.

Оба варианта снижают потребность в тепле, но внешняя изоляция, как правило, дороже, чем внутренняя изоляция.

Изоляция внутренней поверхности

Внутреннюю изоляцию стен можно наносить непосредственно на стену или на новую (обычно деревянную) стену, отделяемую от существующей стены. Какой из них лучше, будет зависеть от состояния существующей стены, является ли она сплошной или полой стеной, и есть ли проникновение влаги.

Kingspan и Celotex предлагают продукты с влагозащитным покрытием, которые можно наносить непосредственно на стену. Натуральная изоляция также может применяться таким образом, поскольку она позволяет отводить влагу. В противном случае оставление зазора между стеной и утеплителем гарантирует отсутствие проникновения влаги.

Полнотелая кирпичная стена толщиной 225 мм будет иметь значение U около 1,7 Вт/м²K, а каменная стена толщиной 400 мм — около 1,4. Добавление 50 мм жесткой изоляции уменьшит значение U примерно до 0,4, а 50 мм минеральной ваты или натуральной изоляции уменьшит его до 0,5.

Объяснение типов изоляции стен

Пенопластовая изоляция стен

(Изображение предоставлено Getty Images) теплопроводность от 0,021 до 0,023 Вт/мК. PIR и фенольная пена в значительной степени заменили PUR. Все они подходят для утепления стен.

Полистирол либо вспененный (EPS), либо экструдированный (XPS).

• EPS  был в значительной степени заменен фенольным и PIR. Он также доступен в виде несвязанных серых или белых шариков для вдувания в стенки полости. В серые гранулы добавлен графит, который снижает значение K (показатель теплопроводности материала, чем ниже, тем лучше) с 0,034 до 0,031 и является более дорогим.
• XPS   Похож на пенополистирол, но имеет гораздо более плотную и прочную структуру с закрытыми ячейками, что улучшает его значение K до 0,027. Эта структура придает ему гораздо лучшую прочность на сжатие и водостойкость. Его экологические характеристики вызывают вопросы из-за уровня энергии, необходимого для его производства. Обычно используется для плоских крыш и полов.

Изоляция из напыляемой пены — еще один вариант, в котором используется смесь жидких химикатов, которые расширяются в твердый изолирующий слой из пены.

Полужесткая изоляция стен

К ним относятся минеральная или натуральная изоляционная вата, конопляное и древесное волокно со связующим связующим, полиэстер или другие волокна, придающие некоторую жесткость. Теплопроводность обычно составляет от 0,038 до 0,042 Вт/мК.

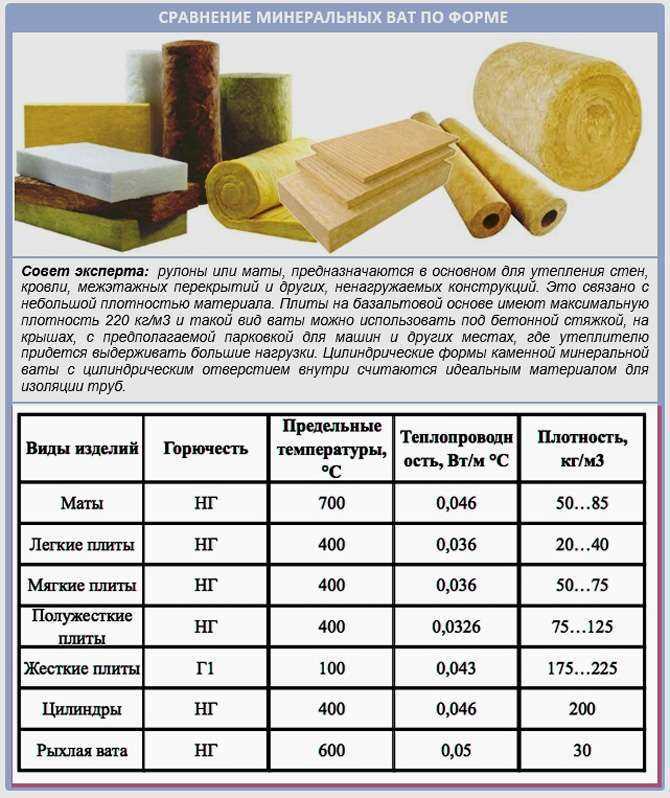

• Минеральная вата включает как минеральную вату, так и стекловату. Это давние продукты, знакомые всем нам. Минеральная вата является немного лучшим изолятором, чем стекловата, и немного дороже; оба типа можно использовать для стен при правильном монтаже.
• Изоляция из древесного волокна доступна в виде рулонов, полужестких или жестких плит. Подходит для использования в качестве утеплителя стен.

Любой из жестких или полужестких изоляторов хорошо устанавливается в вертикальном положении (на стене).

(Изображение предоставлено Getty Images)

Гибкая стеновая изоляция

То же, что и полужесткая изоляция, но без усиления и с такой же теплопроводностью. Примеры гибкой изоляции включают овечью шерсть, солому, хлопок (часто переработанную одежду) и стеганые материалы.

Жесткие и гибкие изоляционные материалы требуют разного обращения: жесткие будут стоять сами по себе, а гибкие нуждаются в поддержке, чтобы предотвратить их провисание. Можно использовать шерстяные или стеганые материалы, но их труднее установить на стену, чем на пол или крышу, и некоторое провисание почти неизбежно.

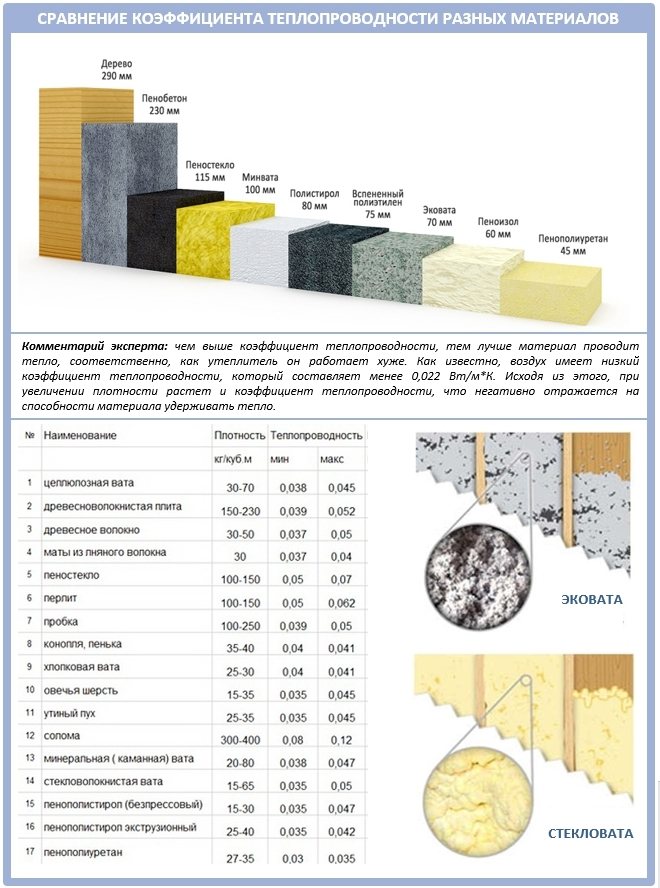

Показатель теплопроводности показывает, что для достижения того же значения U потребуется почти в два раза больше гибкой изоляции. Например, для «стандартной» полой стены требуется 70 мм полиуретана для достижения максимального значения U, установленного Строительными нормами, равного 0,30, тогда как для минеральной ваты требуется 120 мм.

Варианты экоизоляции

Для домов, которые хотят сделать все возможное с точки зрения экологичности, варианты экоизоляции включают овечью шерсть, переработанные материалы (такие как ПЭТ, изготовленный из пластиковых бутылок) и пеньку.

Рекомендации по изоляции для ремонтников

Прочная изоляция стен

Если вы находитесь в районе, где внешний вид вашего дома определяется планировочными ограничениями, или если дом указан в списке, то у вас, скорее всего, будет только выбор утепление внутренней части наружных стен.

Точно так же, если верно обратное, если вы ищете, как утеплить старые дома, и хотите избежать внутренних изменений, вы можете сделать это, используя внутреннюю изоляцию стен.

(Изображение предоставлено getty images)

Изоляция полых стен

Установка изоляции полых стен может снизить значения U в стенах, ранее не имевших изоляции, с 1,5 до 0,5 и ниже. Это хорошо, но его установка требует тщательного планирования и применения, поэтому стоит знать о проблемах с изоляцией полых стен.

Страшные истории об изоляции полых стен изобилуют, и не без оснований. Секрета в этом нет — некоторые полости просто не подходят для утепления (например, если кирпичная кладка находится в неудовлетворительном состоянии). Чистая полость, свободная от комочков раствора на перемычках полости и от раствора или другого мусора на дне полости, хороша для изоляции, а грязная полость — нет.

Весь фокус в том, чтобы узнать, какой из них у вас есть. Единственным способом является визуальный осмотр (обычно с помощью небольшой камеры), который должен выполняться компетентным установщиком изоляции.

Ходят слухи, что стены, выходящие на север или запад, не подходят для изоляции полых стен из-за погодных условий, которым подвержены эти возвышения. Какой бы суровой ни была погода, он вряд ли проникнет за пределы внешнего кирпичного листа, поэтому погода не повлияет на то, что происходит внутри полости.

Однако Строительные нормы, часть C (5.15), по-прежнему ссылаются на карту Великобритании (ниже), опубликованную как часть Правил, которая показывает страну в соответствии с риском проливных дождей и фактически запрещает полную изоляцию полости. в этих районах (для новостроек). Стоит хотя бы поднять это с поставщиком изоляции.

Некоторые старые здания могут быть исключениями, но, как правило, изоляция стены является само собой разумеющейся, и единственный вопрос заключается в том, сколько и чем? И каким бы ни было решение, утепление стен окажет существенное и заметное влияние на энергопотребление и комфорт.

(Изображение предоставлено Getty Images)

Варианты изоляции для новой постройки

Для соответствия новым требованиям оценки SAP потребуется значение U лучше, чем минимум, установленный строительными нормами. Требуется значение U 0,20 Вт/м²K или лучше, что означает либо жесткую изоляцию 110 мм, либо 170 мм минеральной ваты (или другой натуральной шерсти).

Использование жесткой изоляции приведет к уменьшению общей толщины стены всего на 10 мм, так как для заполнения полости можно использовать минеральную вату, в то время как для жестких плит по-прежнему требуется полость толщиной 50 мм. Со структурно-изолированными панелями (SIP) и деревянным каркасом внутренний лист стены заменяет блочную обшивку и практически полностью является изоляцией. Это означает, что такое же значение U может быть достигнуто при меньшей толщине стенки.

Полная схема теплоизоляции

Изоляция стен является важной частью создания теплоэффективного дома, в котором теплопотери сведены к минимуму, а воздухонепроницаемость является еще одним ключевым показателем.

Ключом к хорошей изоляции является непрерывная изоляция, включая утепление полов и даже оконных и дверных откосов. Оставьте их неизолированными, и примерно половина эффекта изоляции стен будет потеряна.

Однако установка 50 мм изоляции (плюс гипсокартон или другой отделочный материал) на оконный или дверной откос, как правило, нецелесообразна. Есть очень тонкие материалы, такие как Proctor Spacetherm, которые справятся с этой задачей. Они, как правило, очень дороги, но очень эффективны и полезны для этих небольших площадей.

Наряду с утеплением крыши, утепление наружных стен может значительно снизить потери тепла из дома.

Прайс-листы для изоляции стен

Цены зависят от типа изоляции, производителя, поставщика и количества. Основным приоритетом является выбор правильного типа изоляции для работы, а затем поиск его по наилучшей возможной цене. На самом деле проблем с качеством нет, и, если сравнивать, продукты одного производителя почти не отличаются от продуктов другого.

Цены варьируются примерно от 4 до 13 фунтов стерлингов/м² (площадь стены). Для приблизительных целей бюджета рассчитывайте заплатить 5–7 000 фунтов стерлингов за внутреннюю изоляцию стен и 6 000–10 000 фунтов стерлингов за изоляцию наружных стен. Посетите Insulation Online (открывается в новой вкладке) для получения хорошего прайс-листа.

Уникальная форма изоляционных панелей Jablite EPS Dynamic для полых стен регулирует прохождение теплого воздуха изнутри дома и минимизирует потери тепла, лучше всего работает в сочетании с системой MVHR (механическая вентиляция с рекуперацией тепла) (Изображение предоставлено Jablite)

Как дешево утеплить стены?

За последние несколько лет были выделены различные государственные гранты, направленные на повышение эффективности домов, включая утепление стен, что является более достижимой задачей для домовладельцев Великобритании.

В соответствии со схемой ECO (Обязательство энергетических компаний) любой домовладелец теперь может спросить, имеет ли он право на бесплатную установку изоляции полых стен (это больше не проверяется на доход).

Грант Green Homes Grant печально известен тем, что пытается стимулировать повышение энергоэффективности, предлагая финансирование домовладельцам. После его закрытия правительство выделило 320 миллионов фунтов стерлингов на часть схемы «доставка местными властями».

Строительные нормы, часть C (5.15), по-прежнему ссылаются на карту Великобритании, опубликованную как часть Правил, которая показывает страну в соответствии с риском проливного дождя и фактически запрещает полную изоляцию полостей в этих областях. (для новых сборок) (Изображение предоставлено правительством Ее Величества)

Получайте последние новости, обзоры и рекомендации по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Тим является экспертом в области методов устойчивого строительства и энергоэффективности жилых домов и пишет на эту тему для журналов и национальных газет. Он является автором книг «Библия устойчивого строительства» , «Просто устойчивые дома и анаэробное пищеварение — производство биогаза — производство энергии: экспертное руководство Earthscan».

Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне.
