Толщина утепления стен каркасного дома

Выбирая толщину утеплителя для стен каркасного дома необходимо ориентироваться на климат региона постройки. Если строение используется для круглогодичного проживания, пирог стен может быть толще. Также на это влияет и выбранные материалы, которые имеют свои особенности. На какие параметры стоит обратить пристальное внимание, рассмотрим в данной статье.

Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.

Типовая конструкция стены и ее толщина

Возведение и утепление стен каркасного дома – несложный процесс, главное, соблюдать правила.

Для наглядности покажу на примере, как это делаю я:

1. С внутренней стороны устанавливаю пароизоляцию, которая не даст влаге проникнуть в утеплитель.

2. Креплю листы фанеры.

3. Кладу утеплитель. Вначале монтирую слой в 10 см, после чего набиваю обрешетку из брусков, и укладываю следующий слой утеплителя – 5 см.

Для московского региона достаточно будет 15 см теплоизоляции.

Важно!

Установка обрешетки, и последующая укладка слоя утепления поможет избежать появления мостиков холода.

4. Устанавливаю ветро- и гидроизоляцию. При утеплении каркасного дома я обязательно оставляю вентиляционный зазор. Она не дает влаге скапливаться в материале, и выводится оттуда потоками воздуха.Скопление влаги в теплоизоляции приводит к появлению плесени, грибка и т.п. Для монтажа зазора набиваю обрешетку из деревянных брусьев, толщиной – 3 см.

5. На заключительном этапе креплю плиты ОСБ, а после провожу декоративную отделку стен.

Следует учесть, что толщина утепления зависит от используемого материала. Стандартно – это 15 см, но есть исключения:

• минеральная вата – толщина материала делаю от 15-18 см, стена получается около 22 см;
• пенопласт – бывает разной толщины, но чаще всего использую плиты по 10 и 5 см, общая толщина выходит – 15 см, а стена – 20 см;
• керамзит – один его слой имеет толщину 17,4 до 23 см. В итоге стены получаются достаточно «толстыми». Поэтому его чаще использую для наружной теплоизоляции.

При использовании насыпного материала для теплоизоляции, необходимо распределить его равномерно. Я его практически не использую для стен, так как со временем он слеживается.

Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.

Расчет толщины утеплителя

Толщина утеплителя каркасного дома для зимы зависит от множества факторов: климатический пояс, географическое положение и коэффициента теплопроводности утеплителя.

При подсчете необходимо учитывать расположение точки росы, которая должна располагаться в утеплителе. Иначе при минусовых температурах, на стенах в помещении будет скапливаться влага, появиться сырость и плесень.

Толщина рассчитывается по формуле: тепловое сопротивление региона умножается на коэффициент теплопроводности. Первый показатель обычно берется из таблицы СНиП «Климатология» 23-01-99, где указаны города и теплосопротивление стен, перекрытия и окон.

Важно!

При расчете толщины утеплителя, к ее величине лучше немного прибавить. Если его не хватит, то стены начнут промерзать и сыреть.

Толщина утеплителя при применении минеральной ваты

Минеральная вата бывает трех видов: шлаковая, стеклянная и базальтовая. Я ее использую для теплоизоляции кровли, стен и перекрытий. Они имеют высокий показатель теплосбережения и долговечны.

Толщину материала подбираю в зависимости от зимней температуры. Если она опускается ниже -15 и -20 градусов, то утеплитель подбирается на самую низкую. Например, для Московского региона толщина утепления стен каркасного дома должна быть около 15 см.

В продаже представлены пласты минеральной ваты, толщиной 50 и 100 мм. Как отмечалось выше, для теплоизоляции каркасного дома берется два этих вида, один из которых монтируется под обрешетку, а другой – сверху.

Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.

Толщина утеплителя при применении эковаты

Материал производится из целлюлозы с добавлением соединительного бора. Благодаря этому эковата относится к категории негорючих и экологически чистых материалов.

Наношу эковату при помощи специального оборудования. В толще образуется гранулированное напыление от 30 до 500 мм. Следует быть осторожным при использовании материала, т.к. со временем он дает усадку, устранить которую можно только путем закачки дополнительного утеплителя, а это не всегда удобно.

Толщина утеплителя при применении пенополистиролов

Данный материал редко использую для теплоизоляции каркасного дома, обычно он идет в дополнение к минвате. Для Московского региона толщина утеплителя из пенопласта в каркасном доме должна быть не менее 150 мм, а плотность – 25 кгм3.

Пенополистирол по качественным характеристикам идентичный минеральной вате. Расчет толщины будет аналогичным: теплосопротивление стены умножается на теплопроводность.

Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил

Толщина утеплителя при применении полиуретанового напыления

Полиуретановое напыление появилось не так давно, но уже хорошо зарекомендовало себя в сравнении с остальными видами утеплителей. Для его нанесения использую специальное оборудование, с помощью которого на поверхность стен наношу теплоизоляционный слой.

Самое главное, что вспененный полиуретан необходимо изготавливать в домашних условиях, при этом, не нарушая рецептуру. Плотность такого материала варьируется от 10 до 110 кг/м3. Оптимальная плотность для стен – 30-40 кг/м3.

Основное преимущество материала – высокая герметичность покрытия, через которые не будет проступать холод. В процессе напыления заделываются все швы, отверстия и пр. Однако такой утеплитель имеет высокую стоимость.

Для Московского региона толщина утепления каркасного ома для постоянного проживания с использованием пенополиуретана – 80 см.

Необходимость вентиляционного зазора

Естественная вентиляция – важная часть строительства каркасных домов, особенно, утепленных материалами, в которых нет паропроницаемости (пенопласт и т.п.). Они не дают стенам «дышать», из-за чего в них скапливается влага, сокращающая срок эксплуатации постройки.

Чтобы этого избежать, я рекомендую монтировать вентиляционный зазор, через который выветривается лишняя влага.

Для защиты дома от паров, устанавливаю пароизоляцию, гидроизоляционную мембрану, а после – вентиляцию.

Важно!

Вентиляционный зазор препятствует образованию конденсата внутри облицовки.

Когда нужен вентиляционный зазор?

Монтаж зазора предусматриваю в случаях, когда:

• Минеральная вата при намокании теряет свои свойства.
• Материал наружной отделки не пропускает пар.

Толщина пустого пространства между утеплителем и наружной обшивкой зависит от длины стены. Чем она длиннее, тем шире должен быть зазор. Для каркасного дома минимум – 25-50 мм.

Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом

Рекомендованная толщина утеплителя для постоянного проживания в каркасном доме Московской области

Как отмечалось выше, толщина утеплителя в каркасном доме для постоянного проживания должна быть не менее 150 мм. Для наружной обшивки используется плита ОСБ, толщина которой около 12 мм, далее вентиляция – 50 мм и слой штукатурки – 5 мм. Внутри стена обивается гипсокартоном – 13 мм. Сложив эти показатели, получаем оптимальную толщину стен для круглогодичного проживания – 230 мм.

Чтобы рассчитать оптимальную толщину стен каркасного дома, необходимо учесть множество факторов:

• количество дверей, окон в постройке;
• возможные сквозняки;
• регион постройки и минимальная зимняя температура.

Для Московской области толщина утеплителя стен должна быть не менее 150 мм, тогда в каркасном доме можно проживать круглогодично. Каждый материал имеет свои особенности, некоторые из них, например, пенополистирол, требует меньшую толщину. В любом случае, лучше брать по максимуму, чтобы в последующем не было значительных тепловых потерь, и не пришлось заново монтировать утеплитель.

Решили построить каркасный дом в Московской области? Обращайтесь, помогу!

При строительстве каркасного дома можно столкнуться с такими нюансами, которые потом будет трудно исправить. Поэтому я бы посоветовал обращаться в таких случаях к людям с опытом. Мой опыт строительства – более 10 лет. Если Вы хотите сделать все достойно и качественно, звоните, я с радостью помогу!

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Какая толщина утеплителя должна быть в каркасной стене? — URSA Россия

Каркасные дома представляют один из наиболее распространенных вариантов строительства загородного дома. Каркасные технологии строительства известны уже более 5 веков и в настоящее время являются основным типом малоэтажного строительства в странах Скандинавии, США и Канады. Популярность каркасного домостроения возрастает с каждым годом и в нашей стране.

Современные технологии строительства и применяемые при строительстве материалы позволяют строить каркасные дома, которые не уступают каменным домам по долговечности и надежности. Основными преимуществами каркасного домостроения являются: быстровозводимость, относительно низкая стоимость, всесезонность строительных работ и практически полное отсутствие мокрых процессов при возведении коробки дома. Большинство энергоэффективных зданий в настоящее время возводится по каркасной технологии.

Стены каркасных зданий состоят из несущего каркаса, который может быть выполнен из деревянного бруса, бруса из клееного шпона (ЛВЛ) или тонкостенных профилей из оцинкованной стали (ЛСТК) с заполнением пространства между стойками каркаса плитами из эффективного утеплителя (теплоизоляции). Изнутри и снаружи каркас закрывается отделочными изделиями, перечень которых широк и разнообразен.

Утеплитель (теплоизоляция) служит для уменьшения потерь тепловой энергии на отопление. Чем толще слой теплоизоляции, тем меньшими оказываются потери тепла и, следовательно, в здание требует меньшего расхода энергоресурсов (топливо).

Чем меньше потери тепла в здании, тем меньшее количество тепловой энергии требуется подвести к зданию от источника тепла.

Таким образом, утепление ограждающих конструкций приводит к уменьшению потребляемой в здании энергии и, следовательно, к сокращению эксплуатационных затрат на отопление.

Однако, чем толще слой утеплителя, тем большими оказываются капитальные затраты. Таким образом, еще на этапе проектирования следует произвести экономическую оценку вариантов технических решений.

Капитальные затраты, как правило, значительны, но выделяются единовременно, а экономический эффект от дополнительного утепления будет «набегать» ежегодно, но меньшими порциями. Следовательно, существует некоторая оптимальная толщина слоя теплоизоляции, характеризующая экономическую эффективность принятого решения. Ее можно определить путем оценки экономической эффективности различных вариантов утепления и сравнения их между собой.

Рассмотрим типовой каркасный дом площадью 150 м² с площадью наружных стен 175 м². В качестве несущего каркаса рассмотрим наиболее распространенный вариант – деревянный брус сечением 150×50 мм. Отопление в доме – индивидуальное, от газового котла с КПД 90 %.    Месторасположение объекта: Московская область.

В качестве слоя теплоизоляции примем изделия теплоизоляционные из минеральной ваты на синтетическом связующем URSA TERRA 34 PN.

Схематичное изображение рассматриваемой конструкции наружной стены представлено на рисунке 1.

Рисунок 1 – Схематичное изображение рассматриваемой конструкции наружной стены каркасного дома

Рассмотрим как влияет увеличение толщины теплоизоляции на первоначальные вложения (инвестиции), потери тепловой энергии через наружные стены, эксплуатационные затраты на компенсацию потерь тепла и сроки окупаемости инвестиций.

Вариант стены с толщиной утеплителя 50 мм примем в качестве базового (минимально-допустимого) варианта. Стена каркасного дома может быть выполнена без утеплителя, но такой дом, как правило, не подходит для круглогодичного проживания или окажется некомфортным. По этой причине вариант стены каркасного дома без теплоизоляции в даннй статье не рассматривается.

Разница эксплуатационных затрат, достигаемая за счет дополнительного утепления наружных стен в течение одного  отопительного периода показана на рисунке 2:

Рисунок 2 – Расходы на компенсацию потерь тепла через стены в течение одного отопительного сезона

Срок окупаемости вложений в теплоизоляцию стен можно расчитать с учетом роста тарифов на энергоносители и дисконтирования будущих денежных потоков.

Средняя величина относительного роста тарифов на тепловую энергию для населения России составляет примерно 12 % в год.

Мерой дисконтирования будущих денежных потоков можно выбрать средний уровень инфляции за определенный промежуток времени (например, за 5 или 10 последних лет), ставку рефинансирования Центрального Банка, доходность альтернативных вложений (например, открытие вклада в банке на депозитный счет), прочие факторы, влияющие на величину будущих денежных потоков.

Определим срок, по истечении которого вложения в дополнительное утепление стен окупятся (по сравнению с базовым вариантом утепления 50 мм).

Результаты расчета представлены  на рисунке:

Рисунок 3 – График зависимости срока окупаемости вложений в теплоизоляцию стен каркасного дома от толщины слоя теплоизоляции

Как следует из этих данных самым лучшим вариантом является применение толщины теплоизоляции 150 мм. При данный толщине срок окупаемости вложений оказывается минимальным (менее 5 лет).

Кроме того, нужно учесть, что при толщине стоек каркаса 150 мм и толщине утеплителя 150 мм обеспечивается плотное прилегание ветрозащитного слоя к утеплителю (рис. 2). В этом случае при прохождении воздуха в воздушной вентилируемой прослойке не будет наблюдаться провисания ветрозащитной мембраны.

Увеличение срока окупаемости вложений при толщине слоя теплоизоляции 200 мм обусловлено необходимостью устройства дополнительного контрбруса (сечением 50×50 мм) и размещения между ним второго (наружного) слоя теплоизоляции толщиной 50 мм. Следует отметить, что при таком варианте утепления несущие стойки каркаса оказываются в зоне положительных температур, что увеличивает их долговечность. При однослойном утеплении стен каркасного дома различные участки стоек оказываются под воздействием различных температур, что вызывает их деформацию. При наличии средств для повышения надежности и долговечности элементов каркаса рекомендуется производить утепление именно таким образом.

Авторы:

Горшков А.С., кандидат технических наук, директор Учебно-научного центра «Мониторинг и реабилитация природных систем» ФГАОУ ВО «Санкт-Петербургский политехнический университет Петра Великого»

Керник А.Г., руководитель группы технической поддержки продаж ООО «УРСА Евразия»

Толщина стен каркасного дома для зимнего и летнего проживания

Внешняя стена каркасного дома – «пирог», состоящий из опорных деревянных стоек, между которых проложены плиты утеплителя. С внутренней стороны стен под утеплитель устанавливают пароизоляционные материалы, а под внешнюю обшивку – гидроизоляционную пленку. Толщина стен каркасного дома зависит от сечения доски, количества уложенных матов базальтовой ваты, типа обшивки.

Толщина стен в домах постоянного проживания

Минимальное сечение опорных стоек, в каркасном доме для постоянного проживания от 40 х 150 мм. Максимальных теплоизоляционных свойств стен можно достичь при установке слоя утеплителя 150 – 200 мм. Толщина утеплительного слоя и сечение доски должны строго соответствовать друг другу. В противном случае появится прослойка воздуха, возникнут мостики холода или базальтовая вата будет деформирована, что приведет к ухудшению ее эксплуатационных характеристик.

Энергоэффективность дома зависит от устройства «пирога» стены, поэтому во всесезонных домах, обшивку из плит OSB-3. используют с внешней стороны. Они увеличивают прочность конструкции, обеспечивают дополнительную защиту от ветра и холода. Их средняя толщина – от 9 до 22 мм. Снаружи OSB-плиты закрывают отделочным материалом (вагонкой, имитацией бруса, сайдингом и .др.), а также при проектировании дома проводят расчеты точки росы, поскольку разница температур внутри и снаружи дома в зимний период существенна и ведет к образованию конденсата. Его эффективное отведение защитит деревянные стойки от деформации и гниения.

Гидро-ветрозащитная мембрана, устанавливаемая снаружи стены, обеспечивает свободное отведение конденсата. Компания «Крона» использует при строительстве гидро-ветроизоляцию «Наноизол А» или «Изоспан А». Эта однослойная мембрана с волокнистой структурой обеспечивает дополнительную защиту от протечек основного покрытия, а принцип ее действия основан на явлении поверхностного натяжения воды. Внутренняя сторона мембраны шероховата и препятствует скапливанию влаги, при этом площадь испарения воды увеличена, благодаря чему она испаряется без оседания на внутренних слоях. Между мембраной и утеплителем необходимо оставить вентиляционный зазор 2 – 3 см. Средняя толщина стены каркасного дома для постоянного проживания достигает 20 см без учета отделочных материалов.

Стены летнего каркасного дома

Недорогие каркасные дома, для временного проживания, используемые с мая по сентябрь, не требуют серьезного утепления, их не отапливают, а разница между температурой воздуха внутри и снаружи минимальна, что позволяет сэкономить на утеплители, но утеплить дом всё равно необходимо, хотя бы минимальным слоем утеплителя, толщиной 100 мм. Для возведения стен летних домов используют опорные стойки сечения 40 х 100 мм. В домах для временного проживания, нет необходимости дополнительно монтировать плиты ОСБ-3. Для отделки используется материал, такой как вагонка, имитация бруса, сайдинг.

Стены дач, построенных по каркасной технологии, состоят обычно из 3 – 4 слоев. Экономные домовладельцы устанавливают опорные стойки, обшивают стены вагонкой и заполняют пустоты внутри недорогим минватой – такой вариант максимально прост и легок в исполнении. Но для сохранения комфорта и тишины в помещениях специалисты компании «Крона» рекомендуют устанавливать плиты базальтовой ваты. Поскольку не требуется вычисление точки росы, защита от конденсата, обустройство вентиляционного зазора, толщина стен летнего каркасного дома составляет около 15 – 18 см. Этого вполне достаточно для защиты от жары, уличного шума и ветра, при этом достигается максимальная экономия на стройматериалах.

Лучшие виды профиля бруса

Изготовители предлагают три вида профильного бруса. Этот стройматериал востребован для возведения жилых строений в холодных климатических зонах. Дома из него теплые, не требуют дополнительной изоляции и отделочных работ. Однако есть нюансы монтажа каждого из видов пиломатериалов….

Толщина стен каркасного дома для постоянного проживания

Застройщиков, которые решили возводить дом по новым технологиям, интересует, какая должна быть толщина стен каркасного дома, чтобы обеспечить надежную теплоизоляцию. Несмотря на высокое качество современных технологий, люди не слишком склонны доверять им. Привычнее считать, что тонкая каркасная стена не сможет заменить двойную блочную кладку. Однако при соблюдении технологий строительства она может быть надежнее кирпичной стены.

Сложно однозначно сказать, какой должна быть толщина стен каркасного дома для зимнего проживания. Для этого нужно учитывать такие факторы, как:

• материал внешней и внутренней обшивки;
• утеплитель;
• климатические условия;
• толщина бруса.

Устройство каркасных стен

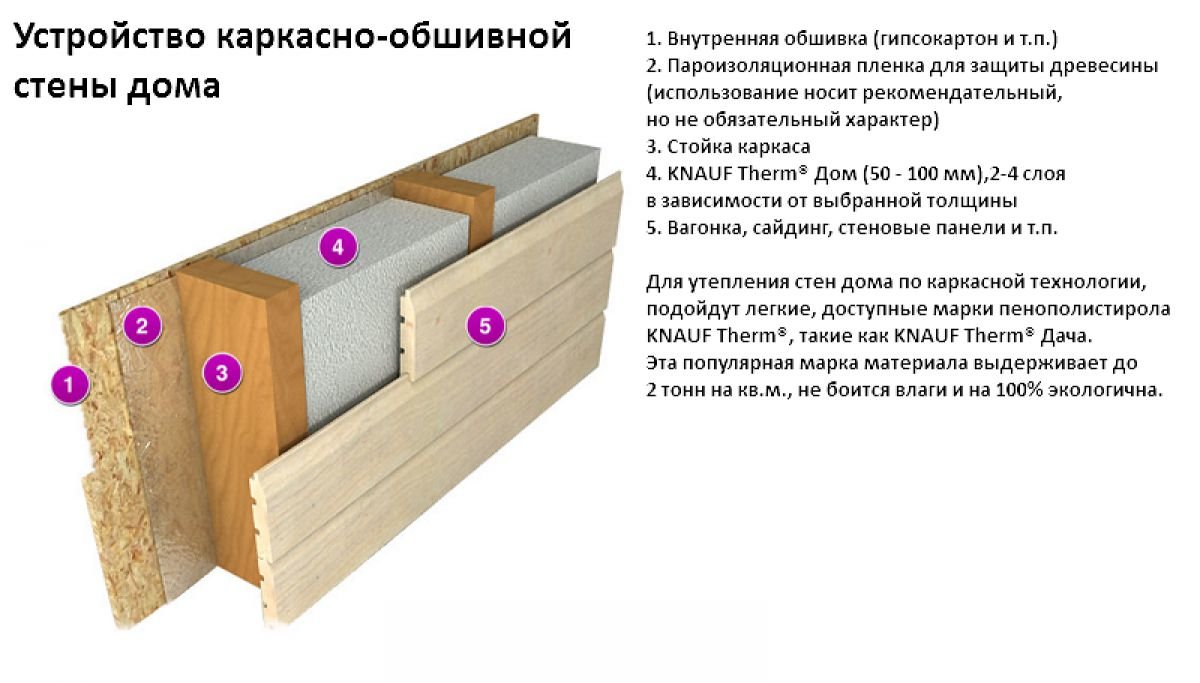

Слои каркасной стены

Стены каркасного дома состоят из нескольких слоев. Именно это позволяет им быть теплыми. Воздушная подушка, которая отделяет утеплитель от внутренней и внешней обшивки, помогает сохранять тепло. Стены имеют такие слои:

1. Внешняя отделка – является крайним наружным слоем. Ее делают из сайдингов, навесных конструкций, штукатурят стену, обшивают вагонкой или деревом. Определяющими факторами при выборе являются бюджет и предпочтения хозяев. Внешнюю отделку могут наносить сразу на плиты ОСБ или делать дополнительный каркас. Последний создает воздушное пространство между стеной и обшивкой, что помогает сохранять тепло в доме.
2. Плиты ОСБ – предназначены защищать утеплитель от механических повреждений и служить основанием для внешней отделки.
3. Следующим слоем является гидроизоляция. Она может быть в виде полиэтиленовой пленки или специальной мембраны. Специальные гидроизоляционные материалы отличаются от обычных тем, что выводят пар из стен и не позволяют образоваться конденсату внутри конструкции.
4. Утеплитель – будет определять толщину стен. Это самый важный элемент конструкции, с которым необходимо определиться до начала строительства. Размер теплоизолятора влияет на сечение бруса. Эти параметры должны быть аналогичными. Если толщина утеплителя 20 см, то и сечение бруса тоже должно быть 20 см.
5. Пароизоляцию укладывают на утеплитель с внутренней стороны. Она выводит влагу из стены и не позволяет пару проникать в середину.
6. Затем опять следуют ОСБ плиты. Они будут основой для внутренней отделки.
7. Последним слоем является внутренняя отделка. Чаще всего ее делают из гипсокартона. Он позволяет скрыть все неровности и подготовить поверхность под обои, покраску, декоративную штукатурку и др.

Что влияет на толщину стен?

Минеральная вата

Важным фактором являются климатические условия, в которых возводится дом. Если это северные районы, где часто дуют ветра, то толщина стены каркасного дома для постоянного проживания должна быть больше обычного. В таких условиях, как правило, необходимо сделать двойное утепление. Бывают случаи, когда достаточно тонкого каркаса. Но чаще всего выбирают средний вариант.

Перед постройкой рекомендуется изучить таблицу по теплосопротивлению ограждающих конструкций для конкретного региона. Данные приведены в строительных нормах и правилах (СНиП) СП 31-105-2002 “Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом” в главе “Теплозащита”.

Если планируется построить дом для проживания в летнее время года, то для него будет достаточно 10 см теплоизоляции. Если в помещении будут проживать постоянно, оптимальная толщина стен будет 18-20 см, не учитывая внутреннюю и внешнюю отделку.

Самыми распространенными утеплителями для стен каркасного дома являются минеральная вата и пенопласт. Вату обычно берут толщиной 15-18 см. Если прибавить к этим размерам обшивку, внутреннюю и наружную отделку, то получится стенка порядка 22-24 см.

При утеплении пенопластом используют плиты толщиной 10 и 5 см. Это позволяет уложить их в 2 слоя, тем самым повысив теплоизоляционные характеристики. Каждый слой укладывается так, чтобы стыки одного приходились на середину плит другого. Благодаря такому способу можно избежать так называемых мостиков холода, через которые происходит потеря тепла.

Насыпные утеплители используют чаще для хозяйственных построек. Теплоизолирующими материалами выступают керамзит, опилки, полистирол или солома. Их размещают в готовых стеновых конструкциях. Загоняют теплоизолятор с помощью специального оборудования. Данный материал в основном используют для утепления потолка или полов. В стенах он постепенно усаживается, и в верхних частях стены могут образовываться пустоты, поэтому необходимо применять оборудование для утрамбовки материала. Толщина стен с насыпным утеплителем будет немного больше.

SIP-панели продаются в уже готовом виде. В качестве утеплителя для стен используется пенополистирол, а обшивка выполнена из древесных материалов. Толщина панелей составляет от 124 до 224 мм.

Внутренняя и внешняя отделки могут увеличить толщину стены на 2-10 см каждая. Стоит учитывать, что при использовании вентилируемых фасадов лучше делать воздушную прослойку 1-2 см, дабы улучшить теплоизоляционные свойства каркаса. При увеличении стены за счет внутренней отделки сокращается пространство комнат. Поэтому дополнительное утепление лучше делать снаружи. Оптимальным материалом для этих целей будет пенопласт. Он имеет низкую гигроскопичность и предотвратит попадание влаги на внутренний слой утеплителя. Особенно это актуально, если в качестве первого слоя используется минеральная вата.

Процесс утепления каркасных конструкций

Утепление каркасных конструкций

Утепление выполняется в несколько этапов:

1. Подготовительные работы.
2. Гидроизоляция и пароизоляция.
3. Теплоизоляция.
4. Обшивка.

На первом этапе каркас очищают от мусора, грязи и пыли. Деревянный каркас при необходимости зашкуривают, чтобы не было острых элементов. Все выступающие крепежные детали загибают или забивают. Мелкие щели шпаклюются, а крупные заполняют монтажной пеной. Если есть влажные или сырые участки на каркасе, их высушивают строительным феном.

Гидроизоляцию укладывают поверх утеплителя с наружной стороны каркасной конструкции и в местах опоры на фундамент. Она предусматривает защиту теплоизолятора от атмосферной влаги. Пароизоляцию укладывают с внутренней стороны, чтобы предотвратить попадание влаги со стороны помещения. В обоих случаях пленка или мембрана стелется внахлест. Края должны заходить друг на друга на 10-15 см.

Места стыков проклеиваются скотчем для лучшей герметичности. Изоляция должна плотно прилегать к утеплителю. Крепят пленку к деревянным брускам строительным степлером. Особенно важно качественно сделать гидро- и пароизоляцию, если используется минеральная вата. Среди всех утеплителей она имеет наибольшую гигроскопичность.

Теплоизоляцию укладывают между опорами каркаса. Поскольку выбор утеплителя происходит до начала постройки, расстояние между стойками следует делать такое, чтобы теплоизолирующий материал плотно входил между ними. Для минеральной ваты опоры должны быть на расстоянии 580 мм друг от друга. Для пенопласта и экструдированного пенополистирола необходимо 600 мм. А для пенополиуретана это не имеет значения, поскольку его задувают в жидком виде.

Минеральную вату крепят на специальные дюбели. Необходимо исключать любые зазоры между стойками и ватой, чтобы не было мостиков холода. Пенопласт можно закрепить с помощью клея или дюбелей с широкой шляпкой.

Установка обшивки будет зависеть от утеплителя. Если для термоизоляции используется минеральная вата, то ей необходима воздушная подушка для удаления влаги. После гидроизоляции отступают 5-10 см и крепят обшивку. Для плотных утеплителей типа полиуретана или пенополистирола нет необходимости делать воздушную прослойку. Обшивку можно устанавливать прямо на термоизолятор.

Дополнительное утепление

При необходимости дополнительного слоя теплоизоляции используют пенопласт. Его крепят на ОСБ плиту с внешней стороны. Вначале на обшивку застилают пароизоляционную пленку или мембрану. Она нужна для вывода влаги с первого слоя утеплителя. Затем устанавливают пенопласт. Обычно хватает толщины от 5 до 10 см. При необходимости все стыки шпаклюются.

Затем утеплитель закрывают гидроизоляцией. Для этого можно использовать:

• полиэтиленовую пленку;
• современные влагозащитные паропроницаемые мембраны;
• OSB-3.

Края изоляции должны заходить друг на друга на 10 см, а стыки проклеивают скотчем или специальной лентой. После этого сверху клеят армирующую сетку. Для защиты краев утеплителя применяют пластиковые или металлические уголки. Для обшивки наносят слой штукатурки, кладут декоративную плитку или используют вагонку.

При правильном выборе материалов и соблюдении всех технологий строительства каркасный дом не уступает блочному и даже превосходит его по определенным параметрам.

толщина стен для постоянного проживания

Каркасные дома, несмотря на возрастающую популярность, не вызывают сто процентное доверие у потенциальных хозяев. И дело не только в том, что каркасные дома ассоциируются со старыми деревенскими деревянными домами, больше похожими на сараи, а в том, что люди сегодня не склонны доверять современным технологиям, особенно тем, которые на порядок удешевляют строительство. Мы привыкли, что дешевое не может быть хорошим, поэтому к сообщениям о том, что тонкая каркасная стена равноценно может заменить двойную блочную кладку, относимся крайне скептически.

Стена каркасного дома

Роль многослойности

Стены обычного каркасного дома представляют собой настоящий пирог с несколькими необходимыми слоями. Именно в многослойности конструкции и кроется секрет теплоты стен. Между слоями существует дополнительная воздушная подушка, которая помогает утеплителю сохранять тепло в доме. Какие же слои имеются в стене каркасного дома?

Схема каркасной стены

1. Внешняя отделка. Это самый крайний слой, который представлен материалом для внешней отделки фасадов. Это может быть штукатурка, навесные конструкции, сайдинг или другие плиты ПВХ, это может быть деревянная отделка – блок хаус или вагонка. Выбор материала для внешней отделки зависит в первую очередь от предпочтений хозяина и его финансовых возможностей. Внешняя отделка в каркасном доме может крепиться к плитам ОСБ или фиксироваться на дополнительно установленный каркас. В первую очередь это касается панелей, которые при креплении на каркас также дополнительно создают свободное пространство между стеной дома и внешней отделкой. Вентилируемые фасады относятся к этому типу отделки. Свободное пространство улучшает теплозащиту дома, создает дополнительный заслон от ветра.
2. Плиты ОСБ выполняют двойную роль. Во-первых, они являются основой для внешней отделки, а во-вторых – это дополнительный каркас. Плита закрывает мягкие составляющие от внешнего механического воздействия.
3. Третий слой каркасной стены – это гидроизоляция. Гидроизоляция представлена двумя видами. Это может быть пленка или более современная мембрана. Мембрана отличается от пленки тем, что она «дышит». Она пропускает воздух, выводит пар, образовавшийся внутри стен, но не позволяет влаге приникнуть внутрь стены из внешнего мира.
4. Утеплитель является самым главным и основным элементом конструкции каркасной стены. От утеплителя зависит и толщина всей конструкции. При этом при выборе бруса для строительства каркаса, уже в период подготовки, необходимо определиться с толщиной утеплителя. Чем больше этот параметр – тем крупнее сечение бруса необходимо выбирать. Надо помнить о том, что утеплитель должен плотно прилегать к стойкам каркаса, и если вы выбрали утеплитель толщиной 15 см, то брус также должен иметь сторону 15 см. В некоторых районах предпочтительнее использовать утеплитель 18 см, значит, и брус следует выбирать аналогичной толщины. На 90% итоговая размер стены будет зависеть от утеплителя.
5. Со стороны дома к утеплителю прилегает пароизоляционная мембрана, которая имеет две поверхности. Одна поверхность является гидроизоляционной мембраной, а вторая выводящей лишнюю влагу из стены. Пароизоляционная пленка и гидроизоляционная пленка должны плотно прилегать с двух сторон к утеплителю. Пленки фиксируются на балки, а места, в которых различные куски сходятся, тщательно соединяют специальным скотчем. Соединение внахлест составляет около 15 см.
6. С внутренней стороны дома к мембране присоединяются плиты ОСБ, фиксируясь к брусу каркаса. Это основа для внутренней отделки.
7. Внутренняя отделка чаще всего представлена гипсокартоном, который выравнивает стену каркасного дома в местах стыков плит ОСБ, и отделочных материалов – обоев, вагонки, декоративной штукатурки и пр. Внутренняя отделка – это последний слой стены в доме.

Такая многослойная конструкция каркасной стены позволяет формировать стену своими руками, и при этом обеспечивает ее тепло и небольшую толщину.

Сопротивление теплопроводности каркасной стены

От чего зависит размер?

Толщина стены и ее размер в каркасном доме зависят от нескольких факторов. Есть случаи, когда стену можно делать тонкую, но чаще всего выбирается усредненный вариант. В некоторых районах, к примеру, северных и подверженных ветрам, стену следует делать на порядок толще. Имеет смысл сделать двойное утепление, которое существенно увеличит толщину стен, но сделает пребывание в каркасном доме комфортным.

Если вы решили возвести дом для временного проживания, дачный или неотапливаемый для коротания летних месяцев – утепление более 15 см толщиной будет излишеством. Даже 10 см утеплителя для временного летнего проживания будет достаточно.

Если речь идет о доме для постоянного проживания, утепление по каркасной технологии должно быть от 15 см и более. В результате толщина стены составит примерно 20 мм (толщина бруса +пару мм на пленки и на плиту ОСБ), без учета внешней и внутренней отделки. Будет ли достаточной такая ширина стены – конечно, будет, так как теплопроводность у камня, бетона и каркасной поверхности – различная.

Сравнение показателей внешней отделки для каркасной стены

Если постройка для летнего проживания, толщина стен может составлять минимум 15-17 см. Это касается и пристройки к дому.

Влияние вида утеплителя

Так как тип утеплителя в первую очередь влияет на толщину стен, следует рассмотреть, какая толщина может получиться при использовании различных материалов.

Утепление минеральной ватой самое распространенное. Традиционно толщину материала делают от 15 до 18 см. Стенка плит составляют в среднем 2,5 см по толщине. В результате стена получается около 22 см.

Утепление пенопластом также пользуется спросом, как и утепление минеральной ватой. Пенопласт имеет разную толщину, но чаще всего самое качественное утепление плитами пенопласта получается при использовании плит двух видов – 10 см и 5 см. В совокупности мы получаем толщину утеплителя 15 см, и стену в итоге около 20 см.

Утепление пенопластом 15 см

Насыпные утеплители представлены либо натуральными материалами, либо на основе полистирола. Они с помощью трубы и насоса загоняются внутрь уже готовой стены, в которой отсутствует стена, и закрываются. Важно распределить насыпной утеплитель равномерно. Он отлично подходит для утепления пола и потолка, но в стенах со временем слеживается. Натуральным насыпным утеплителем является стружка, солома, волокна растений. Такие конструкции на пару см будут толще, чем у стандартного каркасника.

Утепление насыпным керамзитом

В домах из СИП панелей пенополистирол быть также различной толщины. Чаще всего слой пенополистирола составляет от 17,4 до 23 см. В результате, чем теплее вы хотите иметь здание, тем основательнее в размерах ваши стеновые конструкции.

Влияние отделки

Внешняя отделка фасада и внутренняя также влияет на толщину конструкции. Особенно это касается внешней отделки, так как для некоторых материалов приходится делать дополнительное крепление с помощью деревянных брусков. Особенно это касается панелей, деревянных или из ПВХ. При их использовании параметр стен может быть увеличен еще на 5 см.

Если при строительстве были использованы вентилируемые фасады, добавьте еще несколько сантиметров, так как образованная воздушная прослойка увеличит общие параметры.

Внутренняя отделка способна увеличить толщину стен и при этом сократить внутреннее пространство комнаты. Особенно это заметно, если вы решили вместе с отделкой произвести дополнительное утепление. Тогда пространство будет уменьшено минимум на 10 см.

Примерная схема толщины каркасных стен

Размер плитки, используемой для отделки стен помещений, в толщину составляет около сантиметра. Она садится на клей, который наносится слоем в пол сантиметра. Итого, обкладка плиткой дополнительно увеличивает стену примерно на 2 см.

Лучшее видео:

Расчет толщины утеплителя для постоянного проживания в каркасном доме

Популярность выбора в пользу строительства каркасных домов для постоянного проживания определяется рядом факторов.

Затраты на постройку каркасного дома ниже до 30%, чем на возведение частных домов в другом исполнении.

У каркасного дома отсутствует необходимость возводить мощное основание, подойдет свайный, блочный или ленточный мелкозаглубленный фундамент.

Скорость возведения до 1 месяца, отсутствие усадки, низкая теплопроводность каркасных стен и использование огнестойких утеплителей, обеспечивающих пожаробезопасность, делает строительство такого дома очень привлекательным.

Правильный утеплитель — залог комфорта в вашем доме

Одной из важных вех в процессе возведения каркасного строения является выбор качественного утеплителя. К этому вопросу стоит подойти заблаговременно. Ошибки с утеплением дорого обойдутся вашему бюджету. Важно правильно рассчитать толщину утеплителя, чтобы избежать процессов гниения дома в будущем.

Основные характеристики утеплителя, на которые необходимо обратить внимание:

• высокая теплотехническая эффективность;
• долговечность;
• огнестойкость;
• паропроницаемость;
• экологичность.

Внимание! Не забудьте о грызунах. Мыши и крысы с удовольствием селятся в натуральных и пенопластовых утеплителях. Используйте сыпучие стройматериалы под первый этаж, а также соблюдайте укладку утеплителя без зазоров, чтобы не допустить проникновение мелких грызунов в дом.

Многообразие утеплителей в каркасном домостроении

Современный рынок стройматериалов предлагает вашему вниманию ряд утеплителей с различными характеристиками и ценовым диапазоном:

Самым популярным среди застройщиков является использование минеральной ваты от различных производителей.

Расчет

толщины утеплителя

Утеплять каркасные стены возможно, рассчитав необходимую толщину по специальной формуле:

где, R — сопротивление теплопередаче для вашего региона, (м²·°С)/Вт;
λ — теплопроводность утеплителя, Вт/(м·°С).

Лучше добавить к ее величине дополнительные сантиметры, т. к. ошибка в расчетах в сторону уменьшения требуемой толщины обернется промерзанием и отсыреванием стен.

Важно учесть расположение точки росы, которую необходимо сместить дальше от внутренней поверхности дома. В противном случае при отрицательных температурах на стенах будет образовываться влага, вызывающая гнилостные процессы, грибок и плесень.

Стоит не забывать, что точностью расчетного значения толщины утеплителя можно пренебречь в сторону увеличения ввиду приобретения с запасом. Производитель выпускает материал определенного размера, будь то рулонный утеплитель или плиты.

Информации о строительных нормах толщины утеплителя для вашего региона будет достаточно, чтобы не прибегать к расчетам по формулам. Вы также можете воспользоваться онлайн-калькулятором для расчета утеплителя с учетом региона постройки.

Рекомендованная толщина утеплителя для постоянного проживания в каркасном доме

Если вы запланировали в качестве утепляющего слоя использовать эковату, то учтите также коэффициент теплопроводности, указываемый производителем на упаковке. Толщина слоя из эковаты должна быть в диапазоне:

• от 150 мм в южных регионах;
• от 170 в Центральной России;
• от 190 мм на Европейском Севере;
• от 200 в районах Крайнего Севера, Сибири, Камчатке.

Пенопластовые плиты в качестве утеплителя следует укладывать из расчета:

• от 50 мм для южных регионов;
• от 150 мм для северных регионов.

Самая популярная среди застройщиков индивидуального жилья минеральная вата должна быть толщиной не менее:

• 150 мм для южных регионов и Средней полосы России;
• 200 мм для Европейского Севера;
• 250 мм для Крайнего Севера, Сибири, Камчатки.

Резюмируя все вышеизложенное, к выбору утеплителя и расчету его толщины стоит подойти с большой ответственностью. Толщина утеплителя для стен каркасника определяется по утвержденным строительным нормам, которые рассчитаны для разных регионов в зависимости от климата и сезонных колебаний температур.

Разумный расчет:

• убережет ваш дом от теплопотерь;
• сэкономит ваш бюджет в плане затрат на обогрев;
• предотвратит разрушение стен и развитие гнилостных процессов.

Каркасные дома в 150 мм или 200 мм

Все, и строители, и владельцы недвижимости, сходятся во мнении, что каркасные дома – это комфортно, тепло и экономично, но все это при условии соблюдения технологии строительства. Немаловажным моментом является и толщина стен: стоит зайти на пару-тройку форумов и становится понятно, что вопрос про каркасные дома в 150 мм или 200 мм, что выбрать, является одним из самых часто задаваемых. Конечно, кроме толщины утеплителя, имеет значение и наличие пароизоляции, герметичность швов, стабильность конструкции и прочие показатели, но, если ошибиться с этим параметром, благоприятного микроклимата в доме не получить, какие бы усилия к этому не прилагались.

От чего зависит толщина утеплителя

На расчет толщины утеплителя влияет несколько показателей, и если некоторые из них очевидны даже неопытным владельцам недвижимости, например, климатические условия и средняя температура за год, то другие бывают не настолько явными. Например, если сопоставить стоимость дополнительного утепления каркасного дома с величиной возможных теплопотерь, не факт, что будет доказана выгода увеличения слоя минеральной ваты. Небольшое отступление — в строительстве каркасных домов могут применяться так называемые «стойки Ларсена», рассчитанные на толщину утеплителя в 400 мм для стен, и 600 – для кровли. Используя их, можно вообще не включать отопление, по крайней мере, за исключением жутких морозов, так как потери тепла в этом случае сведены к нулю. Однако, затраты на установку этой системы настолько велики, что их не компенсирует экономия, достигнутая при сокращении расходов на отопление.

Если же брать в расчет среднестатистические показатели толщины утеплителя относительно географического местоположения, то в таблицах указываются примерно такие данные:

• 150-200 мм достаточно при проживании в средней полосе России и дешевых энергоносителях, например, газе;
• 200-250 мм помогут в той же климатической зоне, но при отоплении электроэнергией. Также этой толщины будет достаточно при проживании в уральских и сибирских регионах при использовании газового отопления;
• 250-300 мм придется установить, если к суровым климатическим условиям прилагаются высокие расходы на отопление.

Кроме этого, при недостаточно большой толщине утеплителя, его можно усилить, проложив дополнительные маты пенопласта или минеральной ваты под наружную обшивку стен.

Виды утеплителей

Еще один показатель, являющийся существенным при определении толщины стен каркасного дома – это вид утеплителя. Как показывает практика, не все они одинаково эффективны, а значит, требования в отношении их варьируются. Наиболее популярные материалы перечислены ниже.

Минеральная вата

Сегодня она наиболее популярна — теплая, легкая, недорогая, удобная в установке и экологически безопасная, она еще и не угрожает жизни и здоровью людей при пожаре в доме, так как не поддерживает горение. Для средней полосы России вполне достаточно одинарных матов толщиной 150 мм, чтобы обеспечить тепло и комфорт в доме для постоянного проживания. Для дачи этот показатель еще меньше и составляет 100 мм.

Пенопласт

По ценовым показателям этот материал выигрывает даже у недорогой минеральной ваты, однако, и минусы у этого варианта тоже есть – к ним относится хрупкость и уязвимость перед пламенем. Мало того, что пенопласт отлично горит, так он еще и выделяет в процессе опасные для жизни и здоровья вещества. В остальном он хорош: отлично удерживает тепло и удобен в установке, и для средней полосы его максимальная толщина составляет 150 мм.

Жидкий полиуретан

Технология новая, но эффективная – полимер напыляется на поверхность стен и кровли сплошным слоем определенной толщины. Нет проблем с герметизацией швов, нет потерь тепла. Минус — высокая цена и потребность в специальном оборудовании.

Посмотрите наши самые популярные проекты каркасных домов

Все проекты каркасных домов

За последние несколько десятилетий представления о дачном отдыхе и его обустройстве претерпели значительные изменения. Если раньше дачный домик представлял собой странное сооружение, возведенное …

Читать далее…

Как в старых, так и в современных постройках иногда встречается интересное совмещение – дом с баней располагают под общей крышей и объединяют в своеобразный комплекс. Более того – некоторые …

Читать далее…

Разнообразие архитектурных решений, применяемых в оформлении дачных домов, огромно, и сегодня, благодаря современным технологиям остекления, к ним добавились мансардные окна. Расширение площади …

Читать далее…

Какая изоляция лучше всего подходит для стен 2х4 и 2х6?

Когда вы изолируете внешние стены размером два на четыре (2×4) и два на шесть (2×6) и хотите использовать изоляцию из стекловолокна, какая толщина лучше? Вопрос становится все более важным из-за постоянного характера монтажа стен и их изоляции: после того, как изоляция находится в стене и заделана гипсокартоном, ее нелегко заменить.

Если добавить слишком мало теплоизоляции, в доме будет холоднее.По иронии судьбы, добавление слишком большого количества изоляции — упаковки большего количества, чем необходимо — также может привести к тому, что в доме будет холоднее, чем необходимо. Крошечные воздушные карманы, образующиеся внутри изоляции, — это то, что помогает сохранить поджаренный и теплый дом, а не фактические пряди стекловолокна или бумажной облицовки. Идеальный баланс между слишком низким и слишком большим количеством утеплителей будет держать вас и вашу семью в тепле всю зиму.

Основы изоляции из стекловолокна, от R-13 до R-19

R-value — это стандартная единица измерения, которая, помимо прочего, определяет, насколько эффективной будет ваша изоляция.R относится к абсолютному термическому сопротивлению . Более высокие значения R означают, что изоляционный материал лучше сопротивляется холоду или теплу снаружи. Толщина, плотность и тип материалов — вот некоторые факторы, влияющие на значение R.

Изоляция для стен 2х4

Большинство стеновых конструкций, особенно в старых домах, строятся с использованием шпилек два на четыре (2х4). Поскольку современные два на четыре не имеют размера 4 дюйма, истинная глубина полости стены составляет 3 1/2 дюйма.

В большинстве случаев для стен вы будете использовать изоляционные ролики из стекловолокна с крафт-облицовкой R-13 или R-15 для этих стен размером два на четыре каркаса. Несмотря на то, что эти два типа изоляции имеют разные оценки, они достаточно близки по толщине, чтобы оба они могли вписаться в современные системы стен размером два на четыре.

В более старых домах, особенно в тех, что были построены до 1950-х годов, могут использоваться дома размером два на четыре, которые на самом деле составляют 2 дюйма на 4 дюйма. В этом случае используйте утеплитель из стекловолокна R-13 или R-15. На обычном рынке нет лицевой теплоизоляции из стекловолокна толщиной 4 дюйма в войлоках или рулонах.

Утеплитель для стен 2х6

В некоторых новых домах стены могут быть построены с использованием гвоздей 2×6. Используйте крафт-изоляцию из стекловолокна R-19 или R-21 для стен размером два на шесть (2×6). Эта комбинация гарантирует, что изоляция не будет ни слишком рыхлой, ни слишком плотной в стенах.

Почему чрезмерная изоляция не является преимуществом

Изоляция из стекловолокна частично работает за счет захвата воздушных карманов внутри изоляции. Если вы втиснете слишком много изоляции в слишком тонкую стену, вы уменьшите воздушные карманы изоляции и тем самым уменьшите ее способность обеспечивать тепловое сопротивление.

Точно так же подойдет толстый пуховик или спальный мешок. Когда перья взъерошиваются и образуют воздушные карманы, термическое сопротивление достигает максимума. Мокрые сумки или куртки или куртки, которые долгое время были свернуты, не сохраняют тепло тела, потому что воздушных карманов все меньше и меньше.

Изоляционная пена

Это одна из причин, по которой хорошо работает изоляция из напыляемой или жесткой пены. Миллионы крошечных воздушных карманов в основном предварительно установлены в изоляции, и их невозможно вытеснить.

Изоляция из аэрозольной пены герметизирует все области полости: стены, пол, потолок, а также элементы конструкции, отверстия, трещины и швы. Обычно с другой изоляцией вам может потребоваться герметизировать эти меньшие зазоры отдельно. Но с аэрозольной пеной все решается за одно нанесение.

Пена для распыления не может потерять форму, кроме как под сильным давлением. Со временем он не осядет и не осядет.

Изоляция из распыляемой пены, которая давно используется в коммерческих зданиях, теперь находит свое применение в жилых помещениях.Утеплитель из напыляемой пены — это не проект, сделанный своими руками. Как правило, вам нужно нанять профессионалов для нанесения распыляемой пены.

Как изолировать слишком тонкие стены

Может быть трудно поддерживать тепло в доме, когда вы живете в холодном климате, когда ваши потребности в R-ценности превышают пространство, доступное в полости стены. Изоляция R-19 работает только в том случае, если она установлена ​​в стене подходящего размера: такой, которая позволяет изоляции достаточно расширяться для создания воздушных карманов, задерживающих теплый воздух.

Изоляция стен из выдувной целлюлозы обычно считается менее эффективным способом изоляции стен по сравнению с изоляцией из рулонного стекловолокна, устанавливаемой между стойками стены. Целлюлозная изоляция не так хорошо подходит для полостей стен, как стекловолоконная изоляция.

За исключением восстановления ваших стен до более толстых размеров — громоздкий и дорогостоящий проект — рассмотрите альтернативные способы предотвращения утечки дорогостоящего искусственного тепла:

• Добавьте на чердак толстую теплоизоляцию.Батты представляют собой длинные полосы развернутой и неизолированной стекловолоконной изоляции. Установка утеплителя чердака — один из самых ценных способов сэкономить электроэнергию и сохранить тепло в доме.
• Заделайте трещины в дверях и окнах герметиком. Холодный воздух, проникающий в ваш дом, пагубно влияет на тепловую оболочку вашего дома.
• Если вы планируете установить новый сайдинг в своем доме, добавьте обшивку внешней стены под новым сайдингом. Обшивка может помочь укрепить ваши стены на дополнительный уровень R-6.
• Добавьте штормовые окна в начале каждого сезона холодной погоды перед существующими окнами.
• Замените окна. Ваши текущие окна, возможно, уже потеряли изоляционный газ между стеклами. Замена всего окна — лучший способ решить эту проблему.

Если все другие методы не помогают, возможно, вам придется в конце концов снять гипсокартон внутри для повторной изоляции. Часто у вас может быть изоляция в стенах, но изоляция с годами покрылась плесенью и стала влажной, что значительно снизило ее эффективность.

Удалите и утилизируйте эту старую изоляцию и установите новую изоляцию. Делайте это вместе с устранением проблем с наружными стенами, которые в первую очередь вызвали сырость.

Обрамление толстых стен для скорости, цены и лучшей изоляции

Хотя энергетический кодекс штата Вермонт требует стен от R-23 до R-25 (в зависимости от метода изоляции), строители дома Vermont FHB House построили стены с R-45. Два распространенных способа построить хорошо изолированную стену с минимальным тепловым мостиком — это обернуть обшивку стены с традиционным каркасом внешней изоляцией или обернуть толстые стены с двойными каркасами целлюлозной изоляцией.Решение использовать метод двойных каркасов для стен дома FHB было связано с вопросом стоимости. Когда они посмотрели на стоимость материалов и рабочей силы, Пол и Тим обнаружили, что стена из R-40 2 × 6, изолированная распыляемой пеной с закрытыми порами в полостях и 2-дюймовым жестким пенопластом снаружи, будет на 14% дороже. чем их стенка с двойными стойками R-45.

Стены с двойным каркасом в FHB Houses обрамлены каркасами 2х4 с 4-1⁄4-дюймовым каркасом. промежуток между ними, соединенный фанерными вставками шириной 5 дюймов и толщиной 1⁄2 дюйма, скрепленными 32 дюйма.по центру. Эти косынки — 1⁄2 дюйма. фанерные противни, которые выстилают каждое окно и дверной проем, а верхняя пластина 2 × 12 — единственные мосты холода в каркасе стены. Строители, заботящиеся об энергии, уже давно строят таким образом стены с двойными карнизами, но несколько лет назад Пол добавил свой собственный подход. Он обрамляет стены воздушным шаром, используя сплошные шпильки от нижней плиты первого этажа до верхней плиты второго этажа. Это была обычная техника сто лет назад, и Пол применяет ее сегодня, чтобы удалить балки пола из полости стены.Вместо того, чтобы устанавливать балки второго этажа на верхнюю плиту стен первого этажа, балки подвешивают к балке, прикрепленной к внутренней стене. Это позволяет использовать полный размер 11-1⁄4 дюйма. глубина изоляции, позволяющая непрерывно проходить за балками пола. Если бы Пол был стеной 2 × 6, обрамляющей платформу, у него было бы меньше изоляции там, где крепится система пола, поскольку верхняя и нижняя плиты, балка обода и балка пола встречаются в полости стены.

Сборка наружной стены с двойными стойками является несущей стеной, потому что нижняя плита внутренней стены упирается в перекрытие.Соответственно, в наружной стене используются конструкционные коллекторы. Однако для упрощения и ускорения обрамления каждое отверстие в каждой стене обрамлено заголовком. Тим считает, что строительство каждого проема одинаково экономит время, чтобы компенсировать небольшие дополнительные затраты на пиломатериалы.

Дом обшит тканью Zip System и лентой. Проклеенные швы и обработка поверхности панелей действуют как воздушный барьер. В этом доме они являются вторичным воздушным барьером, так как непрерывный барьер от стены до потолка второго этажа будет проходить по внутренней части.Однако панели системы Zip представляют собой водостойкий барьер, который избавляет от необходимости укладывать плёнку. Хубер утверждает, что ухабистая внешняя поверхность создает достаточно непрерывного пространства за сайдингом, чтобы служить дренажной плоскостью. Этот водный путь отвечает требованиям производителя сайдинга к дренируемой обертке, поэтому Biebels не нужно применять вторичную пленку или прикреплять обвязку для создания пространства за сайдингом.

Оболочка и лента

Zip System не требуют домашнего обертывания или войлока; водостойкий барьер (WRB) интегрирован непосредственно с панелью.Проклейка швов обеспечивает непрерывный WRB и эффективную герметизацию панелей. Обшивка Zip System и лента являются паропроницаемыми (12-16 перм), что позволяет влаге в стенном блоке высыхать наружу. Акриловая лента работает в широком диапазоне температур.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Super-Insulate the Net Zero Building Envelope

Постройте и изолируйте потолок собора : Используя каркас крыши правильного размера, можно построить наклонные потолки с пространством для достаточной теплоизоляции.Фермы с ножничными и параллельными поясами можно заказать практически в любой конфигурации. Неплотную изоляцию можно надуть на потолок с уклоном крыши 2 из 12 или меньше, хотя вам следует проконсультироваться с установщиком изоляции. Другой вариант — и, как правило, менее дорогой — это стропила с двутавровыми балками. Шестнадцатидюймовые двутавровые балки позволяют разместить R-60 и вентиляцию. Лучше использовать плотную изоляцию для большего значения R и предотвращения оседания изоляции на крышах с уклоном 3 на 12 или более.

Жесткая внешняя изоляция: Возможно, наиболее эффективная компоновка — это нанесение на настил крыши слоя жесткой изоляции с низким ПГП толщиной от четырех до шести дюймов. Листы утеплителя удерживаются планками обшивки, которые также создают вентиляционный канал. Второй слой кровельной обшивки и рубероида закрывает сборку. Дополнительная изоляция может быть помещена между стропилами с использованием войлока, плотного набивки или распыляемой пены низкой плотности для достижения желаемого общего R-значения.

Дополнительным преимуществом правильно утепленной крыши является защита от ледяных завалов.

Выдувная изоляция

Плотная вдувная изоляция имеет два преимущества по сравнению с более распространенной изоляцией из войлока. Во-первых, плотная упаковка естественным образом заполняет все щели и трещины, в то время как при ручной резке войлок неизбежно остаются пустоты и сжатие, что приводит к ненужным потерям тепла. Заполните стены и пол плотным стекловолокном или целлюлозой, чтобы получить необходимые изоляционные свойства. Плотная изоляция значительно дешевле, чем распыляемая пена с закрытыми порами, и в ней используются методы, известные всем строителям.Плотное стекловолокно имеет коэффициент сопротивления R около 4,2 на дюйм. Например, Owens Corning ProPink L77 имеет R-значение 4,25 рэнд за дюйм. Выдувная целлюлоза — это хорошая натуральная, переработанная и более экологичная альтернатива стекловолокну. Независимо от материала, плотная упаковка должна быть установлена ​​с надлежащей плотностью (3,5 фунта на кубический фут), чтобы избежать оседания, и ее следует защищать от влаги эффективным барьером для влаги.

Пена для спрея с закрытыми порами

Изоляция из пенопласта с закрытыми порами имеет несколько важных преимуществ.Он может обеспечить такую ​​же изоляцию в 6-дюймовой стене, что и 12-дюймовая стена, заполненная стекловолокном или целлюлозой, и, таким образом, даст примерно на 6 дюймов больше дополнительного жилого пространства с каждой стороны дома. Пенопласт с закрытыми порами, также называемый пеной высокой плотности, непроницаем для водяного пара, что делает его хорошим выбором для чердаков или подвесных помещений. Самое главное, это значительно улучшает герметичность. Однако при нынешних ценах на эквивалентные значения R это примерно в два-три раза дороже, чем плотное стекловолокно, вставленное между стенками стоек с двойным смещением.Пены для распыления, в которых используются пенообразователи на основе гидрофторуглеродов (ГФУ), оказывают серьезное негативное воздействие на глобальное потепление и окружающую среду. Новые пенообразователи на основе гидрофторолефинов (HFO) решают проблему парниковых газов, но пока не получили широкого распространения. В зависимости от местных затрат и климата, стекловолокно или целлюлоза могут быть лучшим выбором для вашего общего подхода к изоляции. Однако в других случаях уникальные качества распыляемой пены с низким содержанием углерода делают ее идеальной для решения тепловых проблем или снижения рисков влажности в определенных местах оболочки здания, таких как герметизация и изоляция краевых балок в двухэтажном строительстве.

Жесткая вспененная плита

Жесткая изоляция из пенопласта может использоваться в качестве разумной альтернативы выдувному стекловолокну или целлюлозе в ограниченных пространствах, где требуется большее значение R. Для эффективного использования жесткого пенопласта конструкции стен, потолка и пола должны быть спроектированы таким образом, чтобы их можно было использовать наиболее рентабельно. Хорошие применения для жесткой изоляции включают:

• на внешней стороне стандартных стен, где требуется дополнительная R-ценность
• над обшивкой крыши как часть невентилируемого сводчатого потолка для обеспечения адекватной теплоизоляции возле карниза малосклонной крыши вместо ферм с приподнятым каблуком
• в местах, где водопровод или воздуховоды должны располагаться слишком близко к наружной обшивке стен

Некоторые обычно используемые жесткие изоляционные материалы также имеют высокий GWP.По этой причине предпочтительны пенополистирол (EPS), плиты из минерального волокна и пробка.

Изоляция пола

Хотя в идее о том, что полы теряют меньше тепла, чем стены или потолки, может быть доля правды, для достижения цели нулевого чистого потребления энергии все же важно обеспечить их хорошую изоляцию. Это означает достижение примерно такого же R-значения для полов, как и для потолков и стен. Конструкции пола сильно различаются в зависимости от климата, поэтому существует несколько вариантов утепления полов:

Подлое пространство: Установка 12-дюймовых двутавровых балок и продувка плотной теплоизоляции доведут полы до R-45.Может возникнуть соблазн снизить затраты, выбрав изоляцию из войлока, но из-за большого количества проводов и труб, присутствующих на большинстве полов, их сложно установить. В этом случае несущий пол служит воздушной преградой. Большинство строителей предпочитают тщательно заклеивать периметр каждого листа пола строительным клеем. Пространства для обхода требуют вентиляционных отверстий в фундаменте. Эти вентиляционные отверстия обычно прорезаны в балке обода, где они вытесняют изоляцию и способствуют проникновению воздуха в изолированное пространство. Отверстия для пролезки лучше закрыть в фундаментной стене, где они не будут мешать утеплению.Если фундаментная стена в основном находится ниже уровня земли, можно установить колодец.

Изолированная плита: Полы из плит на одном уровне, как правило, имеют меньше утечек воздуха, чем полы с деревянным каркасом, хотя проходы сантехники необходимо герметизировать. В более холодном климате для достижения необходимого R-значения ниже плитного пола требуется от 8 до 10 дюймов дорогостоящего экструдированного полистирола или теплоизоляции из пенополистирола высокой плотности. Следует соблюдать осторожность, чтобы установить изоляцию такой же толщины по периметру, где потери тепла являются наибольшими.В более теплом климате может потребоваться гораздо меньше или даже нулевая изоляция в зависимости от местных условий, что делает плиту более экономичной в таком климате. Узнать больше об утепленных плитах можно здесь.

Изолированный подвал: В полных подвалах стены ниже уровня земли в идеале должны быть изолированы снаружи, чтобы тепловая масса бетонной стены доходила до тепловых границ здания. Самый простой способ сделать это — возвести стену подвала из изоляционных бетонных опалубок. Вероятно, это будет самый дорогой вариант.В качестве альтернативы, поместите двухдюймовые слои пенополистирола высокой плотности против бетона, расположив стыки в шахматном порядке, а затем постройте каркасную стену 2 × 4 дюйма с изоляцией из войлока R-21, чтобы получить в общей сложности около R-38 в стене подвала. . В зависимости от требований к проекту можно утеплить пол над подвалом и объявить это нижнее пространство безусловным.

Воздуховоды и изоляция HRV / ERV

Может возникнуть соблазн провести вентиляционные каналы от блоков HRV / ERV через чердаки или полости в наружных стенах, где они могут повлиять на изоляцию.Самое простое и наименее затратное решение — разместить их над потолком и добавить дополнительную изоляцию над воздуховодами. Но лучший подход — спроектировать дом так, чтобы воздуховоды находились в кондиционируемом пространстве. Это можно сделать с помощью софитов, подвесных потолков или утепленных герметичных пазов. В некоторых проектах весь чердак входит в тепловую границу, утепляя крышу. Аналогичный подход можно использовать с невентилируемым пространством для обхода, хотя это может быть более сложной задачей. Любое из этих решений должно быть интегрировано на этапе проектирования и проанализировано на предмет рентабельности.

Насколько толсты стены в типичном крошечном доме?

При строительстве крошечного дома размером не более 400 квадратных футов (37 квадратных метров) очевидно, что пространство будет в дефиците. Однако для простого (без разрешения) передвижения крошечного домика на колесах по дорогам многие люди придерживаются правила «8,5 на 40»: то есть не более 8,5 футов в ширину и 40 футов в длину. Это дает площадь в 320 квадратных футов (30 квадратных метров) или меньше. Если подумать, 8,5 футов — это не так уж и много: всего на фут или около того больше, чем у некоторых игроков НБА! Так что толщина стен действительно важна.Если вы выберете толстую древесину (для размещения толстой изоляции), вы можете обнаружить, что ваши внешние стены имеют размер почти 7 дюймов (18 см): это означает 14 дюймов + в целом для обеих сторон, что составляет почти 14% вашей ширины 8,5 футов! Так что вам действительно нужно подумать о толщине стен в крошечном доме.

В целом, при использовании стандартной древесины 2×4 дюйма, внешние стены будут иметь толщину чуть более 5 дюймов (или больше, если вы используете довольно громоздкий внешний сайдинг), а внутренние стены будут иметь толщину около 4½ дюймов (из-за гипсокартона на обе стороны).

В этой статье это более подробно рассматривается ниже, в том числе о том, как точно представить это на плане этажа, а также о том, можно ли уменьшить толщину стен, чтобы освободить все лишнее полезное пространство!

Содержание

Типичная толщина внешней стенки

Типичная внешняя стена, естественно, будет иметь деревянный каркас с гипсокартоном, прикрепленным к внутренней части. Снаружи к каркасу будет прикреплена обшивка из OSB или фанеры, а затем внешний сайдинг (облицовка), чтобы внешний вид вашего крошечного дома выглядел красиво.Другими словами, это будет выглядеть так:

Из вышеперечисленных материалов остаются очень тонкие материалы, такие как домашняя обертка, пароизоляция и гидроизоляционная лента на битумной основе, поскольку они оказывают незначительное влияние на ширину. Итого по толщине:

• ½ ”: гипсокартон для внутренней отделки, который затем декорируется по мере необходимости.
• 3½ «: 2×4″ дерево для деревянного каркаса, которое после фрезерования составляет не 4 «, а 3½».
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает улучшить стабильность каркаса, а также дает сайдингу возможность прилипать).
• ¾ ”: наружный сайдинг (также называемый облицовкой). Это может быть целый ряд материалов, в том числе тонкий металл, но обычная деревянная сайдинговая доска имеет толщину около дюйма.
• 5⅛ ”: всего (13 см), с нашей« математической шляпой »!

Это может показаться не таким уж большим, но в сумме составит 10% от общей ширины крошечного домика на колесах шириной 8,5 футов. Кроме того, некоторые люди в более холодном климате могут использовать брус стенового каркаса толщиной и также могут добавить 1-дюймовую изоляционную плиту из пенопласта снаружи (перед сайдингом): добавляя до 15% (или более) от общей ширины.Мы исследуем возможности для более тонких стен в следующем разделе, но прежде, чем мы это сделаем, мы хотели изучить некоторые из материалов различной толщины, которые вы можете использовать.

Толщина древесины, которую вы используете для деревянного каркаса, естественно, будет определять, сколько изоляции вы можете разместить между ними. Стандартная древесина 2×4 дюйма ограничит вас изоляционным материалом толщиной 3½ дюйма (или более тонким), который, как правило, предлагает изоляцию R-13 или R-15 из . Однако при использовании древесины 2×6 дюймов (при толщине 5½ дюймов) более толстая изоляция, которую вы используете, обычно обеспечивает защиту R-20 или R-21 .

Это естественным образом добавит 2 дюйма к каждой стене и, таким образом, 4 дюйма в целом, увеличивая общее «использование» вашего крошечного дома шириной 8,5 футов (102 дюйма) с 10% до 14% . Естественно, это вопрос о том, нужна ли вам дополнительная ширина для изоляции.

Затем, естественно, вы можете получить гипсокартон толщиной ⅜ или ⅝ дюйма вместо более стандартного ½ дюйма. Обычно толщина гипсокартона не имеет большого значения (особенно для наружных стен, где гипсокартон находится только с одной стороны каркаса стены), но стоит отметить, что доступны разные толщины.

Мы упоминали об использовании ”сайдинга для стандартных деревянных досок, хотя это область, которую можно сократить. Поскольку сайдинг является декоративным, а не конструктивным / изоляционным, обратите внимание на другие варианты сайдинга. Вы можете использовать тонкие листы металла, которые могут быть толщиной до дюйма, в то время как гофрированный металл может фактически иметь большую толщину, чем ожидалось, из-за его «волнистого» рисунка.

Наконец, некоторые люди используют 1 дюйм изоляционной плиты из пенопласта за пределами внешней стены, между обшивкой и сайдингом:

Это опять же зависит от того, насколько холодно или тепло у вас климат, но дополнительные 2 дюйма в целом (с обеих сторон) также окажут заметное влияние на толщину вашей стены.

Теперь, когда мы покрыли материал разной толщины, возможно, самая толстая стена из , которую вы найдете в крошечном домике (предназначенная для более холодного климата), будет:

• ⅝ ”: гипсокартон .
• 5½ «: 2×6″ дерево для деревянного каркаса.
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает улучшить стабильность каркаса, а также дает сайдингу возможность прилипать).
• 1 ”: изоляционная плита из пеноматериала .
• 1 ”: наружный сайдинг.
• 8½ ”: всего (21½ см).

Стены толщиной 17 дюймов с обеих сторон будут составлять 16,7% от общей ширины (для 8,5-футового крошечного дома на колесах).

В качестве альтернативы самая тонкая стена , которую вы, вероятно, можете получить (с использованием стандартных материалов и строительных технологий), будет:

• ⅜ ”: гипсокартон .
• 3½ «: 2×4″ дерево для деревянного каркаса.
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает улучшить стабильность каркаса, а также дает сайдингу возможность прилипать).
• ⅛ ”: наружный сайдинг.
• 4⅜ ”: всего (11 см).

Он намного тоньше, с толщиной стенок менее 9 дюймов с обеих сторон, что составляет всего 8,8% от общей ширины нашего дома длиной 8,5 футов.

Типичная толщина внутренней стенки

Стандартная внутренняя стена также будет иметь деревянный каркас с гипсокартоном с обеих сторон стены.Затем обе стороны будут декорированы по мере необходимости. Схема, показывающая примерную идею (без всяких украшений или защитных покрытий):

Таким образом, стандартная внутренняя стена будет иметь следующую толщину:

• ½ ”: гипсокартон для помещения 1.
• 3½ «: 2×4″ дерево для деревянного каркаса, которое после фрезерования составляет не 4 «, а 3½».
• ½ ”: гипсокартон для помещения 2.
• 4½ дюйма: всего (11,4 см).

Это очень стандартно, хотя, как мы выяснили выше, гипсокартон также обычно можно купить толщиной ”или ⅝” — конечно, это будет иметь очень небольшое общее влияние на толщину стены (не более ”).

Основной вариант стандартной внутренней стены 4½ дюйма — это если вы хотите добиться дополнительной звукоизоляции или теплоизоляции , используя специальный звукоизоляционный или термически спроектированный гипсокартон, или добавив воздушный барьер / зазор во внутреннюю конструкцию стены. . Некоторые специализированные гипсокартоны имеют толщину всего около ½ дюйма, хотя некоторые могут быть толще обычного (1–1½ дюйма). Плюс воздушный зазор, вероятно, тоже будет не менее 1 дюйма (3 см).

Таким образом, стремясь к дополнительной звуко / теплоизоляции, можно увидеть, что общая внутренняя стена будет иметь толщину 5½ дюймов (14 см) вместо .

Отображение толщины стен на планах этажей

При проектировании крошечного дома обязательно укажите толщину стен в подробных планах. Как мы видели выше, внешние стены могут занимать 9-17% ширины вашего крошечного дома, поэтому обязательно, чтобы в ваших подробных планах это учитывалось .

Вы должны обнаружить, что большинство платных программ для планирования этажей включает эту опцию (потому что толщина стен будет иметь значение для строителей, даже если строится особняк!), Хотя некоторые бесплатные версии поэтажных планов не всегда включают эту опцию. — особенно если они предназначены для быстрого двухмерного изображения вашего дома.К счастью, и RoomSketcher, и HomeStyler (два основных варианта планировщика этажей) включают возможность изменять толщину стен. Вы можете найти наш обзор лучших бесплатных и премиальных программ для проектирования крошечных домов здесь.

Можно ли сделать стены тоньше?

Стены, о которых мы упоминали ранее, в основном являются несущими стенами, хотя ненесущие стены, как правило, также имеют толщину 4½ дюйма для обеспечения консистенции. Однако некоторые внутренние стены могут иметь толщину всего 2½ дюйма (в зависимости от ваших местных строительных норм), и они известны как «узкие стены» , не несущие нагрузки .

Узкие стены чаще всего используются для таких вещей, как шкафы, туалеты и разделение главной спальни с выделенной ванной / туалетом (иногда называемой ванной комнатой), и они сделаны из дерева 2х4 дюйма, но повернуты в другую сторону, чтобы кромка толщиной 2 дюйма (1½ дюйма после фрезерования) используется для обеспечения ширины. Затем на обе стороны накладывается ½-дюймовый гипсокартон, что приводит к узкой стене толщиной 2½ дюйма. Однако иногда дерево 2×2 дюйма используется вместо дерева 2×4 дюйма.

Стоит отметить, что эти нельзя использовать для ваших внешних стен: в вашем крошечном доме не только будет холодно (из-за наличия всего 1½ дюйма изоляции), но и они не будут достаточно стабильными (в том смысле, что они не будут адекватно выдерживают нагрузку на балки потолка).

Также могут быть ограничения местного строительного кодекса, такие как невозможность использовать узкие стены между спальнями (по нескольким причинам, в том числе из-за того, что их звукоизоляция была бы невысокой). Некоторые местные офисы планирования также могут не разрешить использование для узких стен на всех , поэтому не забудьте дважды проверить точные правила перед их использованием и сэкономить ценные 2 ».

Как толщина стенки может повлиять на пригодность к эксплуатации

В начале статьи мы упоминали, что стандартный крошечный домик на колесах (т.е. на прицепе) обычно можно перевозить по автомагистралям без специального разрешения, если он соответствует правилу «8,5 x 40» (т.е. не более 8,5 футов в ширину). Однако это может варьироваться от штата к штату, поэтому не принимайте правило «8,5 x 40» как евангелие!

Если вы решите, что 8,5 футов ширины будет недостаточно для того, что вы планируете построить, вы можете построить естественным образом за пределами этого: это просто означает, что вам нужно будет получить специальное разрешение на «широкую загрузку» при транспортировке вашего ТОУ .

В среднем это может составлять около 65 долларов на состояние , так что это небольшая сумма, даже если вы пересечете несколько границ штатов (что потребует от вас оплаты в каждом штате: то есть 260 долларов, если вы пройдете в общей сложности четыре штата). Более подробную информацию о максимальном размере и весе крошечного домика на колесах без разрешения можно найти здесь. Однако есть и другие соображения по поводу строительства выше 8,5 футов, как TinyHouseBuild исследует в своем удобном руководстве.

Изоляция стен: как установить изоляцию за 4 простых шага

Описание проекта

Навык

1 из 5
Легкий
Просто разрежьте, поместите и скрепите

Стоимость

Около 79 центов за квадратный фут

Расчетное время

2-4 часа для комнаты 12 на 20 футов

Q: Я хочу добавить изоляцию к стене во время ремонта.Что я должен иметь в виду?

— Питер Уэферс, Северный Андовер, Массачусетс.

Tom Silva отвечает: Заполнение стен пушистым слоем теплоизоляции из стекловолокна — один из самых простых и наименее дорогих способов сделать ваш дом более энергоэффективным. Все, что требуется, — это универсальный нож, линейка и немного терпения, чтобы убедиться, что изоляция полностью заполняет полость стойки, из стороны в сторону и сверху вниз, без чрезмерного сжатия.

Работайте с войлоком, подходящим по глубине шипов и ширине ниш для шипов; для типичной конструкции 2×4 это 3½ дюйма в глубину и 15¼ дюйма в ширину с R-значением 15.Стекловолокно легко разрезать, поэтому, если расстояние между стойками нерегулярное, купите ватины, которые заполнят самые широкие ниши, а остальные подрежьте по размеру.

Когда вы будете готовы начать, защитите свою кожу, глаза и легкие, надев рубашку с длинным рукавом, брюки, перчатки, защитные очки и респиратор. Затем следуйте этим основным советам по установке, чтобы ускорить работу и убедиться, что изоляция выполняет свою работу.

Шаги по установке изоляции

1. Разрезать по ширине

Фото Райана Беньи

• Для узких отсеков для шипов необходимо обрезать войлок по ширине.Для этого положите войлок на пол перед полостью, как показано, и выровняйте один край с внутренней стороной ниши для стойки.
• Затем уложите прямую 2×4 на одной линии с внутренней стороной соседней стойки и надавите на нее одним коленом.
• Проведите универсальным ножом рядом с 2х4, обрезая войлок серией неглубоких надрезов.

2. Обрезать по длине

Фото Райана Беньи

• Заправьте изоляцию в полость, плотно прилегая к верхней части отсека для стоек, и края должны быть на одном уровне со стойками.Войлок не должен быть сильно прижат к шпилькам; это уменьшит его R-ценность.
• Для точного прилегания к дну полости, дайте изоляции продлиться, затем разрежьте ее по нижней пластине каркаса стены с помощью канцелярского ножа.

3. Устранение препятствий

Фото Райана Беньи

• Для проводов уменьшите толщину войлока вдвое, потянув его на части.Затем продвиньте одну половину за проволоку, а вторую половину уложите впереди.
• Для коробок электрических розеток: установите ватку, затем сделайте вырез на ее краю, используя коробку в качестве направляющей.
• Для водопроводных труб обработайте изоляцию за трубой на всю толщину, чтобы предотвратить ее замерзание.

4. Добавьте пароизоляцию

Фото Райана Беньи

• В холодном климате пароизоляция на внутренней стороне изоляции предотвращает конденсацию, которая снижает значение R и способствует появлению плесени.Бататы, облицованные бумагой или фольгой, имеют встроенный замедлитель схватывания. Бататы без облицовки должны быть покрыты пластиком толщиной 6 мил или дышащим листом MemBrain (на рисунке).
• Нанесите полоску герметика на верхнюю пластину и на все шпильки, где листы перекрываются, затем прикрепите лист через каждые 12–24 дюйма к верхней пластине, шпилькам и нижней пластине.

Еще статьи : Все о изоляции; Добавление изоляции чердака

Инструменты

Утепление нового дома

Если вы покупаете или строите новый дом, убедитесь, что включены функции энергосбережения.Правило Федеральной торговой комиссии (FTC) об изоляции домов требует, чтобы продавец нового дома предоставил
информация о типе, толщине и R-значении изоляции, которая будет установлена ​​в каждом
часть дома в каждом договоре купли-продажи. Многие государственные или местные строительные нормы и правила включают минимум
требования к утеплению дома. Убедитесь, что ваш новый дом или пристройка соответствуют этим требованиям.
строительные нормы и правила. Вы можете установить изоляцию сверх минимума, указанного в таких
коды, особенно если эти минимальные уровни ниже рекомендованных здесь.Кроме того, энергоэффективная ипотека доступна как по программам государственного страхования, так и по обычным кредитным программам. Эти ипотечные кредиты признают, что платежи домовладельца за электроэнергию будут
меньше для более энергоэффективного дома и, следовательно, дает возможность покупателю взять в долг большую
Сумма для покрытия первоначальных затрат на повышение энергоэффективности дома.

Чтобы сохранить конкурентоспособность начальных отпускных цен, многие строители предлагают стандартные (не оптимальные)
уровни изоляции, хотя дополнительная изоляция будет хорошей инвестицией для покупателя.Строители, участвующие в программе Energy Star, привлекают сторонних инспекторов не только для проверки правильности использования изоляции, но и для проверки правильности ее установки.

Всегда более экономично установить рекомендуемый уровень изоляции на начальном этапе строительства, чем добавлять изоляцию позже. Многие участки изоляции закрываются в процессе строительства, и очень сложно добавить изоляцию в эти места позже.

Пришло время сделать ваш дом герметичным. Существуют специальные средства и методы для устранения утечек воздуха между стенами и полом, а также между стенами и потолком. Поощряйте своего строителя делать все зазоры вокруг дверей и окон как можно плотнее, а также должным образом заделывать и герметизировать все такие стыки.

Где и сколько?

На рис. 1 показано, какие строительные пространства следует
утеплен. Обсудите планы дома со своим строителем и убедитесь, что каждое из этих пространств
должным образом изолированы до рекомендованных здесь значений R.Не забудьте купить утеплитель на основе
это значение R и проверить этикетку продукта, чтобы определить надлежащую толщину изоляции,
особенно, если вы планируете установить его в ограниченном пространстве, например, в полостях стен и
соборные потолки.

На рис. 2 показаны данные Министерства энергетики США.
климатических зон, а также краткое изложение наших рекомендаций по изоляции для новых домов.
Эти рекомендации основаны на сравнении вашей будущей экономии энергии с текущими затратами.
монтажа утеплителя.Диапазон показан для многих мест по следующим причинам:

• Затраты на энергию сильно различаются в зависимости от зоны.
• Стоимость установленной изоляции сильно различается в зависимости от зоны.
• Эффективность отопительного и охлаждающего оборудования варьируется от дома к дому.
• Наша лучшая оценка будущих затрат на электроэнергию может быть неточной.

Итак, как решить, какой утеплитель установить?

Будущая экономия энергии, конечно, зависит от того, сколько энергии будет стоить в будущем.По нашим оценкам, расходы на топливо будут расти примерно такими же темпами, как и общие.
инфляция. Если вы считаете, что расходы на топливо увеличатся еще больше, вам следует установить
показано большее количество изоляции. Глядя на карту, если вы думаете, что затраты на энергию
в вашем районе больше, чем затраты на электроэнергию для других мест в той же климатической зоне, вы
следует установить больший объем утеплителя.

Мы также можем дать вам более подробную информацию для вашего конкретного местоположения и порекомендовать
другие места изоляции в вашем доме.Калькулятор почтового индекса позволит вам ввести свои собственные цены на изоляцию,
затраты на электроэнергию и эффективность систем отопления и охлаждения. Однако некоторые системы компьютерной безопасности не позволяют программам Java работать должным образом. Таблица рекомендуемых R-значений может быть полезна в этих случаях, потому что она предоставит рекомендации, основанные на затратах на изоляцию и энергию для вашего района.

Для стен предусмотрены как изоляционная оболочка, так и изоляция полости, поскольку она
важно использовать их вместе как систему.Любая комбинация оболочки и полости
изоляция, показанная на рисунке 2, даст вам
аналогичная экономия за жизненный цикл.

Ленточные балки или внешние края рам пола должны быть изолированы, пока
дом строится. Для большей части страны вам следует попытаться установить R-30 в
это место. Если вы живете в климатической зоне 1,
Р-19 адекватен. Более подробные чертежи и утеплитель
методы изготовления ленточных балок показаны в Информационном бюллетене по технологии изоляции стен.

Варианты утепления фундамента для нового строительства шире, чем для существующих домов.
Строитель может, например, выбрать изоляцию снаружи подвала или подвального помещения.
стена. Вам следует обсудить со своим строителем варианты проверки и контроля термитов, когда
выбор метода утепления фундамента. Специальная накладка на порог (стык между верхними
фундамента и днища каркаса дома) уплотнители из минерального волокна
спроектирован для уменьшения утечки воздуха при установке во время первоначального строительства дома.Все легковоспламеняющиеся
изоляция или изоляционные покрытия должны быть покрыты или защищены иным образом в соответствии с правилами пожарной безопасности.
Более подробная информация представлена ​​в Информационном бюллетене по технологии изоляции подвала.

Если водопроводы и воздуховоды вашей системы отопления или кондиционирования проходят через неотапливаемые
или неохлаждаемые помещения, такие как чердак или подполья, тогда водопроводы и воздуховоды должны быть
утеплен. Убедитесь, что ваш подрядчик проверит воздуховоды на предмет утечки воздуха перед установкой изоляции воздуховода.Затем подрядчик должен обернуть воздуховоды
изоляция воздуховодов из Р-6 с пароизоляционной облицовкой
с внешней стороны. Все стыки, в которых встречаются участки изоляции, должны иметь облицовку внахлест.
и быть плотно заклеенными стекловолоконной лентой; но избегайте сжатия изоляции, таким образом
уменьшение его толщины и R-значения.

Воздуховоды возвратного воздуха чаще всего располагаются внутри отапливаемой части дома, где
их не нужно изолировать, но они все равно должны быть изолированы от воздушных проходов, которые
подключаться к неотапливаемым помещениям.Следует проверить соединения гипсокартона и воздуховодов, поскольку они
часто бывают плохими (или отсутствуют) и приводят к нежелательным потокам воздуха через полости в стенах.

Воздушное уплотнение

Воздушное уплотнение важно не только потому, что сквозняки неудобны, но и потому, что
утечки воздуха переносят влагу и энергию, как правило, в нежелательном направлении. Например,
утечки воздуха могут переносить горячий влажный наружный воздух в ваш дом летом или могут переносить теплый влажный воздух из
санузел зимой на чердак.

Большинство домовладельцев знают, что воздух проникает в их дома и выходит из них через небольшие
проемы вокруг дверей и оконных рам, а также через камины и дымоходы. Воздух также попадает в
жилое пространство от других неотапливаемых частей дома, таких как чердаки, подвалы или подполья.
Самолет проходит через:

• любые проемы или трещины в местах соединения двух стен, в месте соединения стены с потолком или рядом с дверными косяками;
• зазоров вокруг электрических розеток, распределительных коробок и встраиваемых светильников;
• зазоры за встраиваемыми шкафами, а также за обшитыми мехом или подвесными потолками, например за кухонными или ванными комнатами;
• люков вокруг чердачных люков и спускных лестниц;
• за ваннами и душевыми кабинами;
• сквозные полости готовых чердаков, примыкающие к некондиционированным чердачным помещениям;
• желоба для воздуховодов и др., и
• проходов сантехники и электропроводки.

Эти утечки между жилым помещением и другими частями дома
часто намного больше, чем очевидные утечки вокруг окон и дверей.
Поскольку многие из этих утечек
дорожки обусловлены тенденцией к тому, что теплый воздух поднимается, а холодный — опускается, чердак часто
лучшее место, чтобы их остановить. Перед установкой утеплителя чердака важно устранить эти утечки.
потому что изоляция может скрыть их и сделать их менее доступными. Обычно чердак
Сама изоляция не остановит эти утечки, и вы не сэкономите столько, сколько ожидаете, из-за
воздух, проходящий через изоляцию или вокруг нее.

Есть несколько информационных бюллетеней, которые помогут вам остановить эти утечки воздуха:

При резком снижении естественной вентиляции, т.к.
в более энергоэффективном доме может потребоваться вентиляция свежим воздухом, чтобы избежать
накопление застоявшегося воздуха и загрязняющих веществ в воздухе помещений. Для этого доступны специальные воздухо-воздушные теплообменники или вентиляторы с рекуперацией тепла.Также можно включить запас свежих
поступает наружный воздух в вашу систему отопления и охлаждения. Такое расположение можно использовать для создания немного более высокого
давление внутри вашего дома, что предотвратит неконтролируемое проникновение наружного воздуха в ваш дом.
Подробнее об этой компоновке см. «Интеграция с системами воздушного отопления и кондиционирования».
в Информационном бюллетене по технологии систем вентиляции для всего дома.

Контроль влажности и вентиляция

Мы говорим о контроле влажности в информационном бюллетене по изоляции, потому что мокрая изоляция не работает должным образом.Кроме того, изоляция является важной частью ограждающей системы вашего здания, и все ее составляющие.
система должна работать вместе, чтобы влага не наносила вред конструкции или здоровью.
опасности для людей. Например, плесень и грибок растут во влажных местах, вызывая аллергию.
реакции и повреждение зданий.

Влага может попасть в ваш дом во время строительства. Строительные материалы могут
намокнуть во время строительства из-за дождя, росы или лежа на влажной земле.Бетонные стены
и фундаменты стабильно выделяют воду, поскольку они продолжают отверждаться в течение первого года после
дом построен. В первую зиму дома эта строительная влага может выделяться.
в здание со скоростью более двух галлонов в день, а в течение второй зимы
медленнее, примерно один галлон в день. Возможно, вам придется использовать осушители воздуха во время этого
начальный период времени.

Когда проблема с влажностью?

Дождевая вода может просочиться в полости стен, если окна не промыть должным образом во время
монтаж.Кроме того, когда влажный воздух соприкасается с холодной поверхностью, часть влаги может покинуть воздух и конденсироваться.
или стать жидкостью. Если влага конденсируется внутри стены или на чердаке, вы не сможете увидеть
вода, но это может вызвать ряд проблем.

Четыре вещи, которые вы можете сделать, чтобы избежать проблем с влажностью:

1. Контрольная жидкая вода. Дождь приближается
   через стену, особенно через стену подвала или подвального помещения, может быть менее заметным, чем протечка через крышу,
   особенно, если утечка относительно небольшая и вода остается внутри полости стены.Остановите все пути попадания дождевой воды в ваш дом:
   • Используйте атмосферостойкий барьер.
   • Закупорите все окна и двери.
   • Направляйте всю воду, стекающую с крыши, подальше от
     почву вокруг дома с уклоном, чтобы вода стекала из дома.
   • Используйте широкие свесы, чтобы дождь не попадал на стены и окна.
   • Используйте большие желоба
     и ограждения водостока, чтобы дождь не капал на землю возле дома.

   Быть уверенным
   что конденсат из вашего кондиционера правильно отводится из вашего дома.
   Вы также должны быть осторожны, чтобы
   системы полива для вашего газона или клумбы не распыляют воду на стены вашего дома или
   пропитать землю возле дома. Также рекомендуется проверить уплотнение вокруг вашего
   ванна или душ, чтобы вода не просачивалась в стены или пол.

2. Вентиляция. Вам необходимо проветрить дом, потому что вы и ваша семья производите
   влаги, когда вы готовите, принимаете душ, стираете белье и даже когда дышите.Используется более 99% воды
   к поливу растения со временем попадает воздух. Если вы используете невентилируемый природный газ, пропан или керосин
   обогреватель, все продукты сгорания, включая водяной пар, выбрасываются прямо в ваш
   жизненное пространство. Этот водяной пар может добавлять в воздух внутри вашего дома от 5 до 15 галлонов воды в день.
   дом. Если вентиляция вашей сушилки для белья не выходит наружу, или если наружное вентиляционное отверстие закрыто, или
   забит, вся эта влага попадет в ваше жилое пространство.Просто дыша и потея, типичный
   семья добавляет около 3 галлонов воды в воздух в помещении. Вам особенно нужно выпустить
   кухня и ванные комнаты. Убедитесь, что эти форточки выходят прямо наружу, а не на чердак, где
   влага может вызвать проблемы. Помните, что вентиляция не работает, пока вы ее не включите; так что выберите
   более тихие модели, которыми вы с большей вероятностью воспользуетесь. Если ваш чердак
   вентилируемые, важно, чтобы вы никогда не закрывали и не закрывали утеплителем вентиляционные отверстия чердака.Позаботьтесь о
   предотвратить засорение вентиляционных отверстий чердака неплотной изоляцией с помощью перегородок или вентиляционных отверстий для стропил. Эти перегородки
   также служат для предотвращения проникновения наружного воздуха в изоляцию. Когда вы думаете о вентиляции для удаления влаги, вам также следует подумать
   о том, откуда будет поступать воздух для замены и как он попадет в ваш дом. Для дополнительной информации
   о контролируемой вентиляции см. Информационный бюллетень по технологии систем вентиляции для всего дома.
3. Остановите утечку воздуха. Очень важно герметизировать все пути утечки воздуха между вашими
   жилые помещения и другие части вашей строительной конструкции. Измерения показали, что утечка воздуха
   в стены и чердаки уносит значительное количество влаги. Помните, что при утечке воздуха
   через электрические розетки или вокруг сантехнических соединений в полости стен влага переносится
   по тому же пути. То же самое верно и для воздуха, проходящего через любые утечки между вашим домом и
   чердак, подполье или гараж.Даже очень небольшие утечки в воздуховоде могут нести большое количество влаги,
   потому что воздушный поток в ваших воздуховодах намного больше, чем в других воздушных потоках в вашем доме. Это особенно
   проблема, если ваши воздуховоды проходят через ползун или чердак, поэтому обязательно плотно закройте эти воздуховоды (и держите их закрытыми!).
   Обратные каналы еще более негерметичны, потому что они часто включают
   стыки между гипсокартоном и воздуховодами, которые могут быть плохо заделаны или даже вовсе не заделаны.
4. Планируйте путь отвода влаги. Типовые устройства вентиляции чердака являются одним из примеров
   запланированный путь отвода влаги, которая вышла из интерьера вашего дома на чердак.
   Холодный воздух почти всегда содержит меньше воды, чем горячий, поэтому диффузия обычно переносит влагу из
   теплое место в холодное. Вы можете позволить влаге выйти из полости стены на улицу во время
   зимой или сушить в помещении летом, избегая использования виниловых настенных покрытий или
   краска с низкой химической проницаемостью. Вы также можете использовать осушитель воздуха, чтобы снизить уровень влажности в доме, но он будет
   увеличьте потребление энергии, и вы должны следить за тем, чтобы он был чистым, чтобы избежать роста плесени.Если вы используете
   увлажнитель для комфорта в зимние месяцы, убедитесь, что нет закрытых помещений, где
   уровень влажности слишком высок.

Следует ли использовать замедлители образования пара?

Влага может проходить от земли через фундамент и вверх в ваши стены, а также через плиточный пол в ваш дом. Так твой строитель
между фундаментом и стенами всегда должен стоять пароизоляция. Стоит ли включать в стену пароизоляцию? Если да, то где? Если наружный воздух холоднее и суше, чем внутри дома, то влага изнутри теплого дома будет
постарайтесь проникнуть через стены и потолок к холодному и сухому наружному воздуху.Если
наружный воздух горячий и влажный, тогда влага извне будет пытаться проникнуть через
стены к сухому, кондиционированному внутреннему воздуху. Раньше мы говорили людям установить пар
замедлители схватывания, чтобы попытаться остановить распространение влаги. Но мы узнали, что если влага
движется в обе стороны значительную часть года, лучше не использовать пар
замедлитель в стенах вообще.

Проблемы при установке

Ваш строитель, скорее всего, наймет субподрядчика для установки изоляции в вашем новом доме.Тем не менее, рекомендуется изучить правильные методы установки, поскольку неправильная установка может снизить экономию энергии.

Меры предосторожности при установке изоляции

• Носите одежду, достаточную для защиты от контакта с кожей и раздражения. Рубашка с длинными рукавами, воротник и манжеты застегнуты на пуговицы, перчатки, шляпа, очки и одноразовый респиратор от пыли рекомендуется во всех проектах по утеплению своими руками. Также прочтите этикетку и следуйте всем указаниям производителя.
• Не накрывайте и не упаковывайте вручную изоляцию вокруг оголенных печных труб, электрических приборов, двигателей или любого выделяющего тепло оборудования, такого как утопленные осветительные приборы. Если вы поместите теплоизоляцию вокруг этих мест выделения тепла, тепло может накапливаться, что приведет к возгоранию. Нормы электробезопасности запрещают установку теплоизоляции в пределах трех дюймов от утопленного корпуса прибора, отсека электропроводки или балласта или над прибором, чтобы он задерживал тепло и предотвращал свободную циркуляцию воздуха, если прибор не обозначен этикеткой. как подходит для изоляции, чтобы быть в непосредственном контакте с приспособлением.ЭТО ДЛЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ.
• Не закрывайте вентиляционные отверстия чердака изоляцией. Необходимо поддерживать надлежащую вентиляцию, чтобы избежать перегрева летом и накопления влаги в течение всего года.

Чердаки

Для вдуваемой сыпучей изоляции каждый мешок изолирующего материала, используемый подрядчиком, должен быть помечен значением R для покрываемой области. Хотя эти цифры могут отличаться у разных производителей, цифра площади подскажет, какое количество пакетов нужно использовать.Точно так же упаковки других типов инсулатино следует идентифицировать по их R-значению. Важно убедиться, что в вашем доме установлено необходимое количество. Попросите подрядчика прикрепить вертикальные линейки к балкам перед установкой насыпи на чердаке, чтобы вы могли убедиться, что была установлена ​​правильная глубина. Кроме того, установщик должен предоставить подписанное и датированное заявление с описанием установленной изоляции, указанием толщины, зоны покрытия, значения R и количества установленных пакетов.В некоторых областях предлагаются услуги инфракрасной термографии, чтобы помочь обнаружить любые зазоры в изоляции.

В некоторых домах легче получить полное покрытие мансардного этажа при помощи обдува.
рыхлый утеплитель. Свободное заполнение
изоляция не должна смещаться в вентиляционные отверстия или контактировать с выделяющими тепло
оборудование (например, встраиваемые осветительные приборы) с помощью перегородок или
слуги.

Если используются войлок или рулоны, первый слой должен быть уложен между балками.Второй слой
следует размещать перпендикулярно
к первому, потому что это поможет покрыть вершины самих балок и уменьшить
тепловой мост через раму. Кроме того, не забудьте изолировать люк или дверцу доступа.
Хотя площадь двери небольшая, неизолированная чердачная дверь снизит энергопотребление.
существенная экономия.

Чтобы быть эффективными, светоотражающие системы должны быть установлены в соответствии с инструкциями производителя.

Излучающие барьеры могут быть установлены на чердаках в нескольких конфигурациях.Лучистый барьер
чаще всего крепятся возле кровли, к нижней поверхности поясов ферм мансарды или к стропилам
обрамление. Излучающий барьер никогда не следует размещать поверх теплоизоляции или на чердаке, потому что он будет
скоро покроется пылью и работать не будет. Отдельный информационный бюллетень Министерства энергетики доступен для
барьеры, показывающие, в каких частях страны с наибольшей вероятностью получат выгоду от системы этого типа.

Стены

Когда утеплитель установлен, он подходит
между стойками деревянного каркаса в соответствии с инструкциями производителя.Летучие мыши должны быть
аккуратно обрезать, чтобы обойти препятствия, такие как оконные рамы, трубы,
провода и электрические коробки без зазоров.

• Не сжимайте изоляцию, чтобы она могла поместиться за трубами или проводами. Вместо
  обрезать до середины толщины ватина, чтобы под
  труба или проволока, а другой клапан — над трубой или проволокой.
• Одна из распространенных ошибок — оставлять узкие места между близко расположенными
  стеновые стойки неизолированные. Хотя эти места могут выглядеть очень
  небольшая часть стены, небольшие неизолированные участки могут значительно снизить
  изоляционные характеристики всей стены.Полосы утеплителя должны
  быть отрезанными и вставленными в такие узкие места вручную.
• Крафт-бумага или фольга, замедляющая образование паров, покрывают многие одеяла.
  изоляционные изделия должны быть покрыты гипсом или межкомнатной обшивкой
  из-за соображений пожара.

Выдувная целлюлоза или аэрозольная пена могут использоваться для заполнения пустот в стенах.
Оба этих продукта могут хорошо заполнять пространство вокруг проводов и
другие препятствия и заполнение участков необычной формы.Для целлюлозы
используется какая-то форма сетки, чтобы удерживать целлюлозу на месте до тех пор, пока
установлен гипсокартон. В случае распыления пены важно аккуратно завершить нанесение, чтобы избежать проблем с монтажом гипсокартона.

Кладка стен должна быть утеплена с внешней стороны.

Варианты конструкции

Вариант конструкции: люки и перекрытия

Многие строительные нормы и правила в настоящее время требуют установки вентиляционных отверстий для вентиляции.
с наружным воздухом, но нет убедительных технических оснований для требований к вентиляции подзарядки.Если пространство для лазания вентилируется, пол должен быть изолирован, а любые трубы или воздуховоды в нем должны быть изолированы.
также должны быть изолированы. В некоторых климатических условиях трубы в вентилируемых подпольях также должны быть обернуты
провода обогрева, чтобы избежать замерзания труб. Если пространство для ползания не вентилируется, очень важно, чтобы
вся земляная площадка для ползания должна быть покрыта прочным замедлителем пара, например, тяжеловесным
полиэтиленовая пленка. (Это также хорошая практика для вентилируемых ползунков.)
Для непроветриваемых подвалов изоляцию следует размещать на внутренней стене дома.
подъезд вместо под этажом выше.Изоляция также должна простираться на несколько футов.
над поверхностью земли внутри подполья, лежа поверх прочного пароизолятора. Для
невентилируемой конструкции, воздух в пространстве для ползания фактически включен как часть
кондиционированное пространство внутри дома, как если бы это был подвал. Информационный бюллетень по технологии изоляции Crawlspace дает более подробную информацию об этом варианте конструкции. Если вы выбираете плитный фундамент, обязательно соблюдайте рекомендации по утеплению.
установка и контроль влажности, указанные в Информационном бюллетене по технологии изоляции плит.

Вариант конструкции: усовершенствованный каркас стен

Можно использовать передовые методы каркаса стен, которые снизят потери энергии через стены с небольшими дополнительными затратами или без них. Подробности приведены в Информационном бюллетене по технологии утепления стен.

Вариант конструкции: металлический каркас

Некоторые новые дома построены с использованием металлических каркасов вместо деревянных. Такие рамки не восприимчивы
от насекомых, которые могут повредить деревянные конструкции.Однако, когда вы изолируете
здание с металлическим каркасом, важно понимать, что через металл проходит гораздо больше тепла.
шпильки и балки, чем через куски дерева. Из-за этой разницы, размещение изоляции просто
между стенными стойками или просто между чердаком или балками пола, не подходит для металлических каркасов.
дома так же, как и для домов с деревянным каркасом. Если у ваших стен металлические рамы, вам понадобится
поместите сплошную изоляционную оболочку поверх каркаса стены между металлом
обрамления и внешнего сайдинга в дополнение к изоляции пространства между стойками.(Обратите внимание, что эта изоляционная оболочка не выдерживает
место фанеры или другого сейсмического крепления.) Если на вашем чердаке металлические балки, вы можете
для размещения жесткого пенопласта между балками и гипсокартоном потолка и для перекрытия балок чердака
с изоляцией по мере возможности.

Вариант конструкции: изоляционные бетонные опалубки

Изоляционные бетонные формы можно использовать для возведения стен в новых домах. Эти специальные бетонные стены бывают разных конфигураций и могут обеспечить дополнительную тепловую массу в вашем доме, чтобы уменьшить влияние колебаний температуры наружного воздуха.

Вариант конструкции: массивные стены

Самым распространенным типом домов в нашей стране является каркасный дом легкой конструкции. Массивные стены встречаются реже и включают здания из бетона, бетонных блоков и бревен. Эти здания будут потреблять меньше энергии, чем конструкции с деревянным каркасом во многих частях страны, потому что они могут накапливать тепло дневного солнца для обеспечения необходимого тепла в ночное время или могут охлаждаться ночью, чтобы снизить нагрузку на кондиционирование воздуха в течение дня.Исследования показывают, что такие массивные стеновые системы работают лучше всего, если изоляция находится снаружи стены. См. Калькулятор ZipCode или таблицу ZipCode, чтобы узнать, сколько изоляции вам следует использовать.

Вариант конструкции: структурные изолированные панели

Конструкционные утепленные панели можно использовать для строительства дома. Эти панели сэндвич-пенопласт
изоляция между двумя слоями дерева или композитного материала, что устраняет необходимость в конструкционных
элементы деревянного каркаса.Эти системы экономят энергию двумя способами, во-первых, за счет снижения тепловых потерь, которые могут
прошли через деревянную раму, а во-вторых, уменьшив утечку воздуха. Оба эти изменения представляют
значительная экономия энергии. Простое прекращение прохождения энергии через каркас стены может сэкономить 25%
потерь энергии в стене.

Вариант конструкции: система отделки внешней изоляции

Некоторые дома построены с использованием системы отделки внешней изоляции, которая придает им вид, напоминающий штукатурку.В прошлом проблемы с контролем качества возникали, когда плохая конструкция приводила к протечкам воды в стеновую систему, обычно вокруг оконных рам. Новые версии системы отделки внешней изоляции были разработаны, чтобы быть более надежными и позволять любой воде, попавшей через дефект конструкции, безвредно стекать из стены. Данную систему можно использовать для отделки деревянных, металлических и каменных стен. Он предлагает особые преимущества для стен с металлическим каркасом и каменной кладки, поскольку непрерывный внешний изоляционный слой оптимизирует тепловые характеристики обеих этих систем стен.

Вариант дизайна: вентиляция чердака или соборная чердак

Важно, чтобы конструкция и конструкция дома сводили к минимуму перенос влаги.
от жилого помещения до мансарды. Чтобы справиться с любой влагой, которая проникает в чердак, традиционный дизайн чердака
требует вентиляции. Чердаки могут вентилироваться с помощью комбинации вентиляционных отверстий на потолке на карнизе и сплошных вентиляционных отверстий конька.
Вентиляционные отверстия на чердаке могут быть установлены и в фасадах фронтонов. Многие нормы и стандарты требуют свободного пространства площадью один квадратный фут.
вентиляционное отверстие на каждые 300 квадратных футов площади мансардного этажа, если в потолке установлен пароизоляционный агент
отделение чердака от жилого помещения.Если нет пароизолятора, рекомендуется вдвое больше вентиляции.
Чистая свободная площадь вентиляционного отверстия меньше его общего размера, поскольку часть вентиляционного отверстия заблокирована
сетки или жалюзи. Отверстия должны быть равномерно распределены между проемами потолка и конька или между ними.
двускатное лицо. Никогда не закрывайте и не закрывайте вентиляционные отверстия изоляцией. Используйте перегородки, чтобы предотвратить засорение неплотной изоляции.
вентиляционные отверстия.

На этапе проектирования дома можно выбрать соборный чердак, который не вентилируется, за исключением чердака.
согласно нормам, в вашем районе требуется вентиляция.

На соборном чердаке изоляция размещается на нижней стороне крыши, а не на чердаке.
пол. (Представьте себе комнату с высоким потолком, только эта комната является чердаком, а потолок еще не закончен.)
При таком расположении чердак включается как часть кондиционируемого пространства внутри дома.
Одним из преимуществ такого подхода является то, что чердак сохранит любую энергию.
потеряны воздуховодами на чердаке. До 25% вашей тепловой и охлаждающей энергии может быть потрачено впустую из-за негерметичных воздуховодов в
традиционный чердак.

Недостатком непроветриваемого чердака является то, что нижняя сторона крыши имеет большую площадь.
чем мансардный этаж. Эта большая площадь и геометрия, обращенная вниз, делают этот вариант более дорогостоящим.
чем утеплять чердачный этаж, так что обычно R-значение установленной изоляции составляет
меньше. Меньшее значение R и большая площадь означают, что больше тепла теряется через соборную крышу чердака.
чем было бы потеряно в традиционном мансардном этаже. Также вентилируемый чердак может сократить летний
нагрузки на кондиционирование по сравнению с соборным чердаком.Владелец дома должен уравновесить эти два эффекта:
снижение потерь энергии в воздуховоде по сравнению с увеличением нагрузки на отопление и охлаждение. Конечно, другой вариант —
проветрите чердак, но разместите воздуховоды в другом месте в кондиционированной части дома,
например, между этажами в многоэтажном доме.

Дополнительная информация о R-Value

Об этом информационном бюллетене

Информационный бюллетень DOE Insulation Fact Sheet предлагает полезные советы по утеплению вашего существующего дома.
и предоставляет информацию, которая вам нужна, если вы строите новый дом.Он также доступен в PDF-версии.

Уровни изоляции, рекомендованные в данном информационном бюллетене, были выбраны на основе анализа затрат в течение жизненного цикла. Этот анализ включает в себя множество предположений об эффективности системы и о том, какую норму прибыли вы хотели бы получить от своих инвестиций. Если вы хотите узнать больше о том, как были выбраны рекомендуемые уровни изоляции, см. Сопроводительную документацию.

Дополнение 2002 г. к подтверждающей документации
Вспомогательная документация

Подготовлено
Национальная лаборатория Ок-Ридж
Ок-Ридж, Теннесси 37831-6283
под управлением
UT-Battelle LLC
для
U.S. ДЕПАРТАМЕНТ ЭНЕРГЕТИКИ
по контракту DE-AC05-00OR22725

для

Программа строительных технологий
Управление энергоэффективности и возобновляемых источников энергии
1000 Independence Avenue, SW
Вашингтон, округ Колумбия 20585-0121

Не забудьте покупать изоляцию на основе рекомендованного значения R и проверять этикетку продукта, чтобы определить надлежащую толщину изоляции.

Для доп. Информации:

Свяжитесь с менеджером по исследованию ограждающих конструкций здания:

Андре О.Desjarlais
Oak Ridge National Laboratory
P. O. Box 2008, MS 6070
Oak Ridge, TN 37831-6070
Электронная почта: [email protected]


Национальная лаборатория Ок-Ридж управляется UT-Battelle для Министерства энергетики

Знаете ли вы, ценность R вашей стены?

Стены дома обычно представляют собой самые большие потери энергии из всех изолированных сборок и, следовательно, предлагают самые большие возможности для получения прибыли. Поскольку стены представляют собой самую большую площадь поверхности, они чаще всего являются самым тонким изолированным узлом, помимо окон и дверей в них.Поскольку мы вряд ли резко изменим процентное соотношение площади поверхности между стенами, полом и потолком, вместо этого нам следует сосредоточить нашу энергию на вещах, которые мы можем изменить: толщине стен и характеристиках окон и дверей.

Во многих частях США стандартная каркасная стена включает обрамление 2×6 с двойными верхними пластинами, стойки 16 дюймов по центру, со стекловолоконными войлоками R-21, установленными в полости глубиной 5,5 дюймов. Промежуточное обрамление предполагает наличие пространства для изоляции в оконных коллекторах, 2 или 3 углах стойки и обрамление лестниц на пересечениях внутренних и внешних стен для устранения неизолированных холодных мест, где изоляция будет обременительной для установки.Эта сборка представляет собой 18% «фактор обрамления» (процент стеновой сборки, состоящей из элементов каркаса вместо изоляции), в результате чего 82% стены остается заполненной изоляцией. Поскольку элементы деревянного каркаса имеют тепловое сопротивление (R-значение), примерно равное только четверти R-значения типичных изоляционных материалов, общее R-значение стены рассчитывается как 18,2. Строители, которые выбирают более качественную установку стекловолоконной изоляции за счет выдувания, могут использовать изоляцию полости R-23, но с учетом фактора обрамления 18% общее значение R стены рассчитывается как 19.6.

Adobe Stock

Отключение теплового моста
Кондуктивная потеря энергии через деревянный каркас обычно называется тепловым мостом. Деревянный каркас действует как проводник, по которому тепловая энергия свободно перемещается изнутри наружу в отопительный сезон и снаружи внутрь в сезон охлаждения. Это можно увидеть с помощью инфракрасных камер или невооруженным глазом в холодное утро, когда сухие линии шпилек видны через каждые 16 дюймов между росой на покрытых инеем наружных обшивках.Чтобы сэкономить деньги на пиломатериалах и увеличить процент изоляции стен по сравнению с деревянным каркасом, некоторые строители внедрили передовые методы каркаса, которые увеличивают расстояние между стойками с 16 до 24 дюймов. и обычно требует одинарных верхних пластин. (Однако при использовании этой техники стропила или фермы должны идеально сидеть на каждой стеновой стойке, поэтому довольно редко строить с одинарными верхними плитами в 24-дюймовом каркасе).

Усовершенствованные методы создания каркаса увеличивают общую R-ценность стен примерно на 5%.Следовательно, узлы с более толстыми стенками, которые уменьшают тепловые мосты, являются ответом на получение превосходных характеристик. Стены с двойными стойками или ступенчатыми каркасами с двумя каркасными стенами 2х4, разнесенными на дюйм или более, обеспечивают дополнительную изоляцию с очень небольшим тепловым мостиком изнутри наружу.

Все более распространенным подходом является обрамление внешних стен стандартным обрамлением 2×6 с последующим добавлением 1 дюйма или более внешней изоляции снаружи стены (см. Изображения ниже). Чаще всего это изоляция из жесткого пенопласта с внешней стороны оболочки.В качестве альтернативы, изоляция из жесткого пенопласта может быть помещена между стойками стены и обшивкой (с увеличенным графиком крепления гвоздями). Строителям, заинтересованным в применении этого подхода, могут помочь готовые изделия, устраняющие несколько этапов. Для строителей, обеспокоенных проницаемостью своих стен или негативным воздействием на окружающую среду многих пенопластов, панели из минеральной ваты являются еще одним вариантом непрерывной внешней изоляции для устранения тепловых мостиков.

Фото любезно предоставлено Терри Нордбай.

Фото любезно предоставлено Ox Engineered Products

Существует множество подходов к созданию более толстой стенки, которая устраняет тепловые мосты, и каждый из них дает несколько разные результаты, когда дело доходит до общего значения R для каждой сборки.В целях иллюстрации давайте сравним общее значение R 19,6 для промежуточной каркасной стены 2×6 с выдувной стекловолоконной изоляцией с той же стеной с одним дюймом полиизоциануратной (полиизо) пены с R-значением 6, нанесенным непрерывно. к экстерьеру. Этот подход обеспечивает общее значение R для стены 27.

Тепловое воздействие окон
Целое значение R, равное 27, звучит великолепно, но теперь давайте рассмотрим влияние на общую R-ценность стены при добавлении окон.Тепловое сопротивление окон оценивается в U-факторе. Умеренно эффективные окна с двойным остеклением с коэффициентом U 0,30 приравниваются только к R-3,3; эффективные двухкамерные окна с коэффициентом U 0,25 приравниваются к R-4; и очень эффективные тройные стеклопакеты с коэффициентом U 0,20 приравниваются к R-5. (Примечание: более высокие числа лучше для R-значения; меньшие числа лучше для U-фактора). Если мы включим 18% отношение окна к стене в наше значение R для всей стены, то оконная стена с коэффициентом U 0,30 снизит значение R для всей стены с 27 до 11.9. Окно с более высокими эксплуатационными характеристиками с коэффициентом U, равным 0,25, увеличивает значение R для всей стены до 13,3, а очень эффективное окно с тройным стеклом с коэффициентом U, равным 0,20, увеличивает значение R для всей стены до 15,1. Если мы установим эти же три пакета окон на выдувную стену 2×6 без внешней изоляции, мы обнаружим, что значение R для всей стены колеблется от 10,4 до 11,5 и 12,9 соответственно.

Этот отрезвляющий эффект пониженного значения R для всей стены становится еще более очевидным, когда неизолированные двери из массива дерева встроены во внешние стены любого дома.Всегда подумайте об установке наружных дверей из стекловолокна или стали с изоляцией из пенопласта, которые обеспечивают общий коэффициент сопротивления двери от 5 до 7 по сравнению с типичной дверью из цельного дерева с коэффициентом сопротивления менее 2 (значительно ниже, чем у большинства новых двухкамерных окон).

Итог: Значения R для всей стены часто значительно меньше, чем можно было бы предположить. Уменьшение тепловых мостов с помощью усовершенствованных сборок стен может помочь решить эту проблему. Окна и двери оказывают наибольшее негативное влияние на значение R для всей стены, поэтому всегда следует выбирать окна и двери с высокими эксплуатационными характеристиками.Хорошей дизайнерской стратегией для проекта с ограниченным бюджетом было бы исключить как можно больше окон и дверей.

.
