Металлический дымоход для печи: виды, характеристики, установка

Эта статья поможет определиться, с выбором металлического дымохода для печи. Подобрать оптимальный вариант, для конкретных условий и бюджета.

Свернуть

• Выбор материала
• Нержавеющая сталь
• Оцинкованная сталь
• Дымоход из черной стали
• Виды по конструкции
• Одностенные
• org/ListItem»>Двустенные
• Способы установки металлического дымохода для печи
• Внутри дымового канала
• Снаружи дома или здания
• Требования к установке по СНиП
• Производители
• Вывод

Выбор материала

Материал играет огромную роль, от него зависит срок службы дымохода, его способность противостоять разным агрессивным химическим соединениям, надежность и прочность. Стальной дымоход для печи изготовляется из трёх основных материалов: нержавеющая сталь, оцинковка и черный металл. Сейчас подробно рассмотрим каждый материал.

к содержанию ↑

Нержавеющая сталь

Изготавливается из жаростойкой и кислотостойкой нержавеющей стали. Хороший дымоход должен иметь толщину 0,8 – 1 мм, более тонкостенный прослужит не так долго.

Характеристики:

• Способны выдерживать температуры больше 600 градусов, и имеют длительный срок эксплуатации.
• Не бояться многих веществ, и спокойно работают при постоянном контакте с азотной кислотой, серной кислотой, креозотом и другими веществами, которые входят в состав продуктов сгорания угля и дров.
• Могут быть как одно стенными, так и двустенными, с термоизоляцией между трубами. Такой дымоход безопасен и его можно ставить в любых строениях: жилые дома, бани, сауны, технические постройки и т.д.

к содержанию ↑

Оцинкованная сталь

Является бюджетным вариантом для строительства. Толщина труб колеблется от 0,3 – до 01 мм. Изготавливается из стали покрытой слоем цинка, благодаря цинку имеет хорошие характеристики по стойкости к щелочам и кислота продуктов сгорания.

Монтируются также, как и трубы из нержавейки. В качестве материала для дымохода печи они используются реже, так как имеют меньший срок службы, и менее надежны по самой конструкции и толщине металла. Чтобы продлит срок службы оцинкованных труб, их нужно утеплять, это уменьшит образование разрушающего конденсата.

к содержанию ↑

Дымоход из черной стали

Из черной стали их сейчас делают очень редко, связано это с тем, что они имеют маленький срок службы. Оправдан такой дымоход лишь в том случае, когда бюджет сильно ограничен. Производят из котловой, или обычной стали, толщина труб составляет от 0,6 – до 2 мм.

Чаще их устанавливают на небольшие банные печи или в дачных домиках, использование которых будет периодическим. Может использоваться для печей в теплицах и в подсобных постройках. При сильном перегреве внутри трубы образуется много окалины, которая перекрывает ход трубы.

к содержанию ↑

Виды по конструкции

Железный дымоход для печи, по конструкции можно разделить на два вида: одностенные и двустенные. Сейчас более подробно рассмотрим каждый из них:

к содержанию ↑

Одностенные

Исходя из названия, они имеют лишь одну стенку. Такие монтируются в основном в готовый дымоходный канал печи, и служат в роли гильзы. Также используются в хозяйственных постройках, гаражах и т.д. такой дымоход. Могут быть изготовлены как из нержавейки, оцинковки, так и из обычного железа.

Они более пожароопасные, и поэтому применяются на тех участках дымохода, где снижен риск возгорания. Стоимость таких труб ниже двустенных в два раза.[/red_blockк содержанию ↑

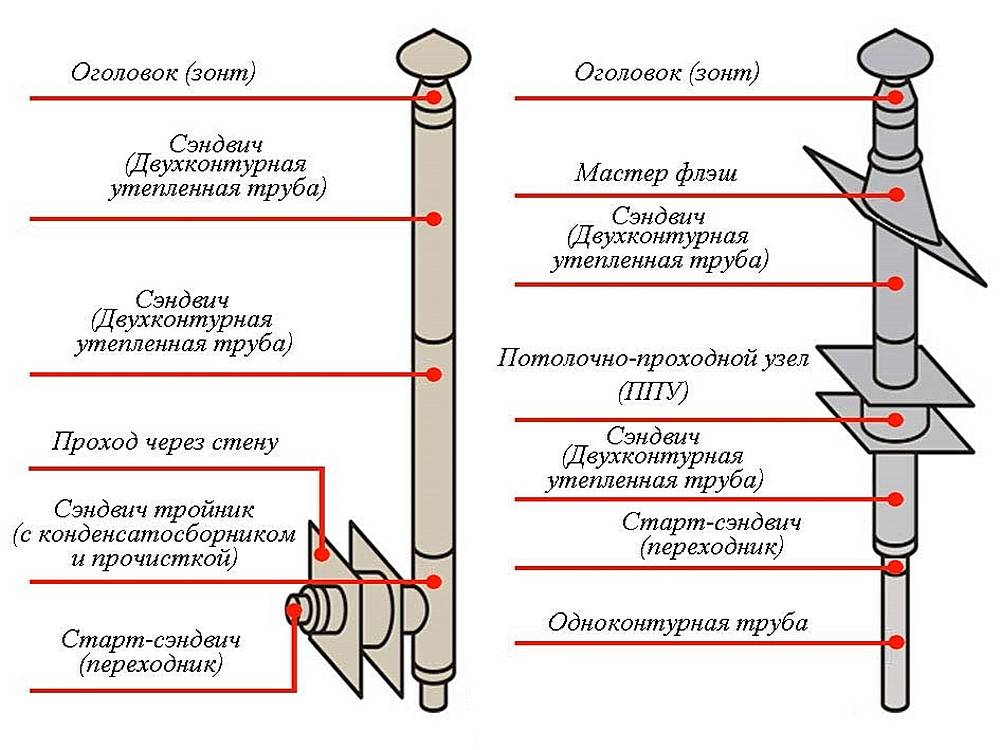

Двустенные

Двустенные, как ясно из названия состоят из двух труб, теплоизолированных между собой негорючим материалом.

В обиходе они получили название сэндвич-трубы.

Трубы могут быть изготовлены как из нержавейки, так и из оцинковки.

• Первый внешний слой представлен трубой, которая способна выдержать длительное воздействие неблагоприятных погодных условий, и других разрушающих факторов окружающей среды.
• Второй слой состоит из негорючей теплоизоляции, которая обеспечивает пожаробезопасность и отсутствие конденсата. При покупке нужно обращать внимание на качество теплоизоляции.
• Внутренний слой изготавливается из марок стали, стойких к разрушающим веществам дыма.

Выбор нужно осуществлять исходя из конкретных задач, условий и бюджета. Чтобы обезопасить себя и свою недвижимость от возможных пожаров, следует остановить свой выбор на двустенной трубе, к тому же срок службы её гораздо больше, чем у обычной.

к содержанию ↑

Способы установки металлического дымохода для печи

Металлическая труба для печи может устанавливаться двумя способами: внутри дымового канала, а также по наружной стене дома. Более подробно рассмотрим оба варианта.

к содержанию ↑

Внутри дымового канала

Если дома построен канал или он уже существует от старого отопительного оборудования, то в него помещается одностенная стальная труба, которая служит своеобразной гильзой. Имея идеально ровное сечение и гладкую внутреннею поверхность, она не создает сопротивление отходящим дымовым газам.

Сам канал предотвращает резкое остывание дымохода, и этим способствует уменьшению образования конденсата и увеличению срока службы. Такой монтаж более прост, а отсутствие длинных горизонтальных участков способствует лучшей тяге.

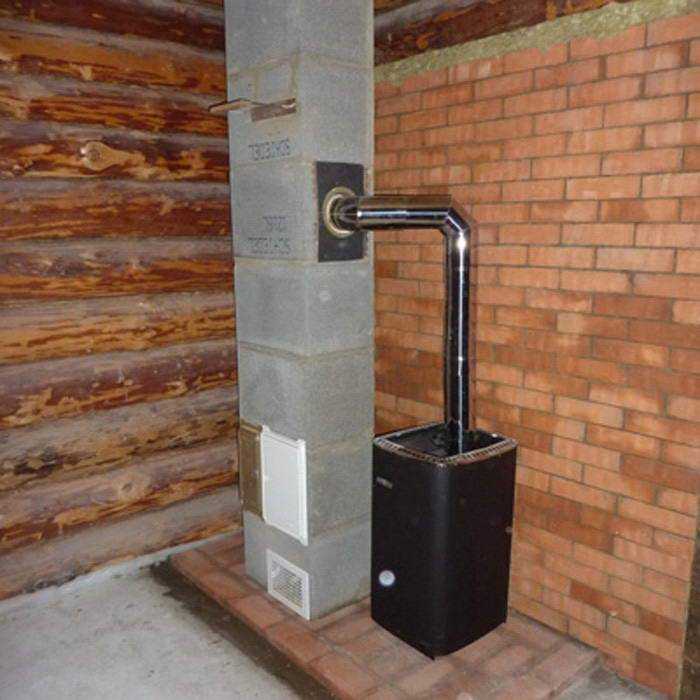

Схема установки металлической трубы в дымовом канале

к содержанию ↑

Снаружи дома или здания

Установка снаружи более сложна и затратная в отличии, то первого варианта. Для этого способа используют двустенную сэндвич-трубу, так как применение одностенной все равно потребует обязательного утепления.

Сборка такого дымохода должна быть очень надежна. Несмотря на небольшой вес таких труб, халатность в крепеже дымохода недопустима.

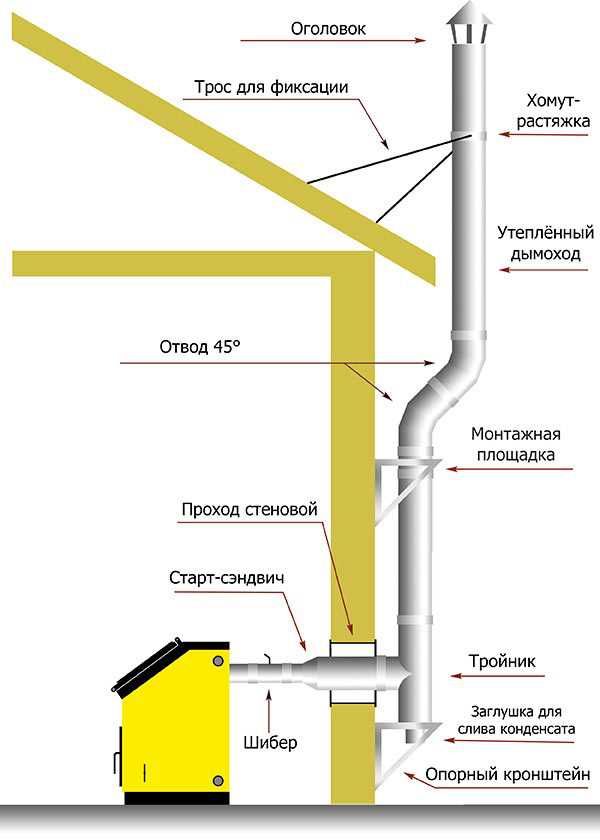

Схемы монтажа

к содержанию ↑

Требования к установке по СНиП

1. Установку, проектирование и монтаж металлических дымоходов делают согласно СНиП под номером 2.04.50-91, а также по правилам пожарной безопасности. Такие ответственные работы должны проводить, только те физические лица и организации, которые имеют соответствующие разрешающие документы. Опыт работ, и знания таких организаций и лиц имеет огромное значение.
2. Диаметр должен подбираться и соответствовать мощности печи.
3. Высота дымохода должна быть не меньше чем 5 метров, независимо от строения.
4. Должен монтироваться строго вертикально, а допустимые отклонения от вертикальной оси должны составлять не более 30 градусов на 2-х метровом участке.
5. Не следует допускать горизонтальных участков длинней 1 метра, это ведет к ухудшению тяги. Подъем трубы на таких участках должен быть не меньше 5 градусов.
6. Чтобы избежать возможной протечки конденсата, следует производить монтаж замков труб по ходу движения конденсата. Низ верхней трубы должен заходить во внутрь верха нижней трубы.
7. При сборке отдельных частей и элементов, должен использоваться специальный термостойкий герметик, рассчитанный на 1000 градусов.
8. Крепление стыков производиться специальными стяжками или хомутами, если такое крепление не предусмотрено, следует скреплять стыки саморезами.
9. Чтобы он был надежным, нужно тщательно относиться к вопросу его крепления. Крепить его нужно с шагом не менее 1,5 метра, надежными элементами.
10. Следует использовать специальные элементы проходки межэтажных перекрытий и крыши, для обеспечения пожарной безопасности зданий. Их внутренность должна заполняться негорючим, теплоизолирующим материалом.
11. При выводе металлического дымохода через крышу, должна использоваться универсальная разделка.
12. Для дальнейшей ревизии и чистки, должны быть установлены специальные ревизионные люки и прочистки.
13. Для избежание попадания влаги с наружи, устанавливаются грибки. Чтобы избежать пожара от вылетающих искр из трубы, устанавливаются искрогасители.

к содержанию ↑

Производители

Все они имеют очень хорошую репутацию на рынке металлических дымоходов. На сегодняшний день являются лучшими и проверенными производителями стальных дымоходов для печей:

• Вулкан,
• Везувий,
• Термофор,
• Крафт,
• Балтвент,
• Росинокс,
• Феррум,
• Элитс,
• Теплодар,
• Сфера,
• Феникс,
• Эталон.

к содержанию ↑

Вывод

Применение стальных дымоходов для печи, при грамотном расчете и монтаже, обеспечить эффективную роботу на все время эксплуатации любого отопительного прибора. Хорошие технические характеристики и высокая безопасность данного вида дымоходов, позволит чувствовать себя комфортно и надежно в доме.

Они имеют довольно демократическую цену, что очень радует. На сегодняшний день, они занимают одно из первых мест по применение в строительстве. Главное при покупке убедитесь в качестве и надежности, приобретаемых элементов дымохода. Экономия должна быть взвешенной и оправданной, ведь от этого зависит безопасность и здоровье.

какую лучше выбрать для устройства дымоотвода

Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.

Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.

Содержание статьи:

• Нормативные требования по устройству дымоходов
  • Нормы по устройству системы отведения дыма
• Выбор материала дымоходной трубы
  • Вариант #1 — традиционный кирпич
  • Вариант #2 — оцинкованная и нержавеющая сталь
  • Вариант #3 — дешевый асбестоцемент
  • Вариант #4 — экзотика из керамики и бетона
• Типичные ошибки новичков и самоучек
• Выводы и полезное видео по теме

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при . В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Галерея изображений

Фото из

Дымоходная труба из кирпича является классикой печного дела, но современный дымоход может быть сделан и из иных материалов

Традиционный кирпичный канал может быть дополнен стальной гильзой, сокращающей аэродинамическое сопротивление в трубе

В обустройстве бытовок и хозяйственных помещений до сих пор нередко используются асбестоцементные трубы, не отличающиеся эстетическими плюсами и износостойкостью

Значительно привлекательней внешне, устойчивей к износу и атмосферным воздействиям керамический дымоход, собранный из модульных элементов

Наряду со строительной керамикой в делее сооружения дымоходных труб применяется листовая оцинкованная сталь, соединяемая фальцевыми швами

Существенно облегчат и упростят процесс устройства дымохода готовые детали круглого сечения, выполненные из нержавейки

Трубы из обычной оцинкованной стали не уступают изделиям из нержавейки в плане износостойкости, но проигрывают по декоративным показателям

Один из распространенных вариантов устройства металлического дымохода сооружается по схеме труба-в-трубе, между которыми располагается утеплитель

Дымоходная труба из кирпича

Кирпичный дымоход со стальной гильзой

Асбестоцементный дымоходный канал

Блочный керамический дымоход

Металлические трубы прямоугольного сечения

Трубы из нержавейки заводского производства

Дымовая труба выполнена из оцинкованной стали

Металическая дымовая труба типа сэндвич с утеплителем

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с или русской все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый , испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в .

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

1. С проходом сквозь чердачное перекрытие и крышу.
2. С выводом за внешние стены и исключительно внутри строения.
3. С проходом только через кровлю, в обход межэтажных перекрытий.
4. С опорой прямо на котел или печь либо с креплением к стенам.
5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам

Сделать дымоотвод можно из:

• кирпича;
• железных или асбестовых труб;
• керамики;
• бетона;
• жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 — традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми — расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фото из

Оптимальной для движения дымовых газов формой кирпичного канала считается квадрат в сечении. Кирпич для кладки должен быть без сколов и трещин

Существенно большим сопротивлением отличается прямоугольная. Обе они уступают круглым трубами, из-за чего нередко дополняются металлическими или асбестоцементными гильзами

Дымоходную трубу из кирпича принято располагать как можно ближе к коньковому ребру крыши. Расположение в центре постройки позволяет обогревать помещения одним агрегатом все помещения

Труба, установленная отдельно от печи на отдельный или общий с печью фундамент, называется коренной. В нижней ее части устраивают отверстие для прочистки

Дымоход, установленный на перекрышу печки, т.е. уложенную сверху на стенки железобетонную плиту, и являющийся по сути его продолжением, называется насадным

Дымоходные каналы, сооруженные в стене, называются стеновыми. Устраиваются преимущественно в расположенных внутри постройки стенах, но при выполнении утепления могут сооружаться в наружных

Если стены сложены газосиликатными блоками, силикатным или щелевым кирпичом, то участки устройства дымоходов выкладываются полнотелым красным кирпичом

Для отвода дымовых газов каждый агрегат должен быть оборудован собственной трубой. Допускается объединенная прокладка обособленных вентиляционных и дымовых труб в одной кирпичной шахте

Оптимальная форма кирпичного дымохода

Прямоугольная в сечении дымовая труба

Приоритетное расположение трубы

Коренная дымовая труба из кирпича

Специфика устройства насадного кирпичного дымохода

Стеновые дымовые каналы в несущей конструкции

Закладка дымового канала глиняным кирпичом

Вентиляционные и дымовые каналы в одной шахте

Вариант #2 — оцинкованная и нержавеющая сталь

Оцинковка и нержавейка устойчивы к коррозии и агрессивной среде, образующейся при соединении конденсата и печных газов. Они имеют небольшой вес и не нуждаются в дополнительном фундаменте, для монтажа достаточно будет надежных крепежей к стене.

В продаже печные трубы из стали можно найти:

1. Одностенные – без теплоизоляционного материала.
2. Двустенные – сэндвичи с утеплителем между стальных стенок.

При монтаже стального дымохода снаружи фасада его обязательно нужно утеплять, иначе теплопотери и обильный конденсат сведут на нет все достоинства этого вариант. Теплоизоляцию используют на участках дымовой трубы, выходящих за пределы кровли и проходящих по неотапливаемому чердаку.

По стоимости комплектующих дымоход из нержавеющей или оцинкованной стали обойдется дешевле, нежели кирпичный и керамический аналоги.

Стальной дымоход – это конструктор из набора элементов, которые можно собрать различными способами и в разной конфигурации

Канал дымоотвода собирается из:

• дождевого колпака;
• тройников;
• колен;
• вставок с ревизионными люками;
• прямых труб;
• сборников для конденсата.

Все это надо просто смонтировать вместе, вставив одну секцию в другую и промазав стыки жаропрочным герметиком. Подобные дымоходы подходят практически ко всем типам топок и топлива. Оцинкованная и нержавеющая сталь без проблем десятилетиями выдерживает высокие температуры и воздействие сажи.

Гладкая поверхность стальных стенок оптимизирует отвод продуктов горения, исключает накопление сажи. Дымоотводы, устроенные из стальных труб, подходят для газовых, жидко- и твердотопливных печей. Металлические модули применяются для сооружения дымовой трубы полностью или частично с подключением ее к кирпичному каналу или установкой в виде вкладыша.

Галерея изображений

Фото из

Для сооружения металлической дымоходной трубы выпускают полный набор деталей, позволяющий оперативно произвести монтаж

Дымоходы круглого сечения оптимально подходят для отвода продуктов сгорания из агрегатов, перерабатывающих газ. Потому что у них нет углов, способствующих отложению сажи

Металлические дымовые каналы устраиваются по насадной схеме, как наиболее приемлемой в плане безопасной эксплуатации

Проектировка металлического дымохода должна по возможности избегать углов. Допустим уклон отвода в 60° к линии горизонта, протяженность наклонного участка не более 1 м

Проходы металлической трубы через строительные конструкции обустраиваются изолирующими ящиками типа песочниц, закрываются невозгораемыми материалами

Проход металлической дымовой трубы через несущую стену утепляют негорючей теплоизоляцией и закрывают металлическим листом

При устройстве дымоходной трубы с внешней стороны здания используются сэндвич системы

Модульные элементы, выпускаемые для сборки сэндвич-дымоходов, предоставляют возможность соорудить дымовую трубу любой сложности и протяженности

Модульные детали для сборки дымохода

Преимущества круглого сечения дымохода

Специфика установки металлических труб

Допустимый уклон отвода дымохода

Пересечение кровли и перекрытия

Проход дымохода через несущую стену

Элементы для сборки сэндвич дымохода

Установка наружных дымоходных труб

Вариант #3 — дешевый асбестоцемент

Трубы из природного асбеста с цементом в качестве связующего материала стали широко применяться в нашей стране в советское время. Они были дешевы, долговечны и производились в большом количестве. В основном их использовали в сельском хозяйстве для мелиорации.

Изначально асбоцементные трубы не предназначались для монтажа дымоходов. Они для этого слишком хрупки и не переносят высоких температур. Однако вопрос цены во многих случаях играет немаловажную роль. Если под рукой есть дешевый материал, то его обязательно нужно использовать, нивелируя тем или иным способом проблемные места.

Асбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи

У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.

Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.

Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.

Вариант #4 — экзотика из керамики и бетона

Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.

При монтаже собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.

Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость

Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.

Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.

Галерея изображений

Фото из

Керамический сэндвич дымоход

Защитный кожух для дымового и вентканала

Тип сооружаемых дымоходов

Керамическая труба на фасаде

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягу, что увеличивает вероятность опрокидывания и затягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в .

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.

Одностенная черная труба для дровяной печи

Перейти к содержимому

Toggle Nav

• Сравнить продукты

Поиск

Используйте черную одностенную трубу для печи от вашей печи к наперстку или потолочной переходной коробке, никогда не внутри взрывоопасной стены или внутри погоня за дымоходом. Требуется 18-дюймовый зазор до горючих материалов, и эти трубы имеют беспрецедентную отделку без дыма. Наша одностенная черная труба для печи изготовлена ​​из сверхпрочной холоднокатаной стали калибра 22 (самой толстой в отрасли!) и обеспечивает идеально круглую посадку трубы к трубе с гладкими сварными швами для легкой установки.

Rock-Vent  одностенная печная труба холоднокатаная калибра 22,  мягкая сталь, без ржавчины и идеально круглая для точной подгонки трубы к трубе. Идеальная посадка является результатом использования новейших технологий лазерной стыковой сварки и формовки. Проще говоря, наша одностенная черная труба превосходит Dura-vent, Snap-Lock и всех других производителей черных печных труб.

Rock-Vent первая в отрасли одностенная черная печная труба без дыма. Единственная черная печная труба на рынке сегодня, которая не выкурит вас из вашего дома, когда вы разожжете огонь в своей печи. Это самая популярная черная трубка, которая гарантированно не позволит дыму вернуться в ваш дом при первом использовании. Вы можете заплатить за эту трубку на доллар больше, но она того стоит.

Rock-Vent  будет доставлен вам без неприглядной внутренней ржавчины, коррозии или царапин благодаря единственной в своем роде предварительно обожженной внутренней/внешней отделке, которая гарантирует, что ваша труба будет доставлена ​​в прекрасном состоянии.

Соединения Rock-Vent  имеют запатентованную заглушку, которая идеально подходит и герметизирует соединения без каких-либо неприглядных зазоров. Одностенная печная труба имеет зазор 18 дюймов до горючих материалов.

Посмотрите наш обзор одностенной печной трубы и сравните

15 пунктов

Сортировка по положению положений. Настенная черная печная труба

Rock-Vent Одностенная черная печная труба

Длина 12 дюймов

Выберите размер 6 дюймов x 12 дюймов — 61,9 долл. США9 7 x 12 дюймов — 66,99 долл. США 8 дюймов x 12 дюймов — 63,99 долл. США

Длина 18 дюймов

Выберите размер 6 дюймов x 18 дюймов — 69,99 долл. США 7 дюймов x 18 дюймов — 73,99 долл. США 8 дюймов x 18 дюймов — 69,99 долл. США

Длина 24 дюйма

Выберите размер 6 дюймов x 24 дюйма — 76,99 долл. США 7 дюймов x 24 дюйма — 103,99 долл. США 8 дюймов x 24 дюйма — 78,99 долл. США

Длина 36 дюймов

Выберите размер 6 дюймов x 36 дюймов — 88,99 долларов США 7 дюймов x 36 дюймов — 126,99 долларов США 8 дюймов x 36 дюймов — 96,99 долларов США

Длина 48 дюймов

Выберите размер 6 дюймов x 48 дюймов — 107,9 долларов США9 7 дюймов x 48 дюймов — $139,99 8 дюймов x 48 дюймов — $127,99

Одностенная черная телескопическая труба для печи

Одностенная черная телескопическая труба для печи

Выберите SizeRock-Vent Одностенная черная телескопическая труба для печи 6 дюймов x 18 до 30 дюймов — 99,99 долл. США Одностенная черная телескопическая труба Rock-Vent 6 дюймов x 38 до 70 дюймов — 169,99 долл. США Одностенная черная телескопическая труба Rock-Vent 7 дюймов x 18 до 30 дюймов — 135,99 долл. США Одностенная черная телескопическая труба Rock-Vent размером 7 дюймов x 38–70 дюймов — 19 долларов США.7,99 Черная телескопическая труба для плиты Rock-Vent, одностенная, 8 дюймов x 18–30 дюймов — 118,99 долл. США Одностенная черная телескопическая труба для плиты Rock-Vent, 8 дюймов x 38–70 дюймов — 221,99 долл. США

Черный одностенный тройник и прочистка Cap

Черная одностенная футболка и очистка Cap

Выбрать размер 6 дюймов — 127,99 долл. Выберите размерЧерный одностенный регулируемый отвод 6 дюймов x 45 градусов — $83,99Черный одностенный регулируемый отвод 6 дюймов x 90 градусов — 92,99 долл. США — $91,99Черный одностенный регулируемый отвод 8 дюймов x 90 градусов — $102,99

Черный одностенный фиксированный отвод

Черный одностенный фиксированный отвод

Выберите размер6 дюймов x 45 градусов — $69,996 дюймов x 90 градусов — $69,997 дюймов х 45 градусов — $ 71,997 дюймов x 90 градусов — 85,998 долларов США x 45 градусов — 77,998 долларов США x 90 градусов — 88,99 долларов США 79,99 $ 7 дюймов — 114,99 $ 8 дюймов — 106,99 $

Черные одностенные прибавки

Черные одностенные прибавки

Выберите размер Женский размер 7 дюймов — 63,9 долл. США9Одностенный переходник от 6 дюймов с наружной резьбой до 8 дюймов с внутренней резьбой — 62,99 долл. СШАОдностенный переходник с наружной резьбы 7 дюймов на внутреннюю резьбу 8 дюймов — 63,99 долл. США От наружной резьбы до внутренней резьбы 6 дюймов — 62,99 долл. США Одностенный переходник с наружной резьбы 8 дюймов на внутреннюю резьбу 6 дюймов — 62,99 долл. США Одностенный переходник с наружной резьбы 8 дюймов на внутреннюю резьбу 7 дюймов — 69,99 долл. США

Выберите размер 6 дюймов — 43,9 долл. США9 7 дюймов — 48,99 долл. США 8 дюймов — 49,99 долл. США

Одностенная черная трубная муфта с наружной резьбой

Одностенная черная муфта для дымовой трубы с наружной резьбой

Выберите размер6 дюймов — 49,997 долл. США — 62,998 долл. США — 50,99 долл. США

Переходник с овальной трубы на круглую 8″

Переходник с овальной трубы на круглую 8″

Выберите размерОдностенная труба для печи с овальной на круглую 8″ Переходник — $114,99

Чугунный демпфер

Чугун Демпфер печной трубы

Выберите размер 6 дюймов — 19,99 долл. США 7 дюймов — 21,99 долл. США 8 дюймов — 24,99 долл. США

Полное руководство по 5 типам дымоходов: от профессионалов

Попытка выяснить, какой тип трубопровода вам нужен для установки камина, печи или любого другого очага, может оказаться пугающей задачей. Чтобы упростить вам задачу, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходов и объясним их использование и применение.

Мы планируем помочь вам, потребителю, немного лучше познакомиться с дымоходом. Прежде всего, при любой установке вы должны начать с изучения руководства по эксплуатации вашего очага. Различные камины и печи имеют различные требования к вентиляции. Эти требования включают в себя не только тип трубы, которая вам нужна; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки. Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь непосредственно к производителю вашего прибора за разъяснениями.

Но, если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоход класса А?

Дымоход класса А имеет много названий, часто называемых дымоходом с двойными стенками, дымоходом с тройными стенками, полностью топливной трубой или изолированным дымоходом. Труба класса А используется для отвода высокотемпературных выхлопных газов от дровяных, угольных и мазутных приборов, таких как камины, печи, котлы и топки.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба класса А внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, изготовленных другими производителями, а также с еще более широким спектром каминов, печей, топок и печей. Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать различные марки дымоходной трубы класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок имеют четкую конструкцию и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или перепроектировать существующую дымоходную систему, вам необходимо знать марку и модель вашей существующей трубы класса А и, если возможно, приобрести тот же тип. К сожалению, если ваша существующая марка и модель трубы снята с производства или устарела, вам, вероятно, придется восстанавливать систему дымохода с нуля. Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры очень редки и обычно предлагаются производителем только для соединения очень похожей снятой с производства системы трубопроводов с системой, предлагаемой в настоящее время.

Существует два типа дымоходов класса А:

• Дымоходы со сплошной набивкой — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), имеют некоторую изоляцию, либо имеют двойные стенки (как Simpson). труба DuraVent DuraTech) или тройная стенка (например, труба Simpson DuraVent DuraPlus). Эти трубы содержат изоляцию из стекловолокна или керамики, чтобы оставаться прохладнее снаружи, и должны поддерживать 2-дюймовый зазор до горючих материалов.
• Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такой трубы класса А является дымоходная труба IHP, необходимая для использования с каминами производства Superior и Astria. Как следует из названия, эти трубы полагаются на циркулирующий внутри них воздух, чтобы охлаждать внешнюю стену, а также должны поддерживать зазор в 1 или 2 дюйма до горючих материалов.

При использовании дымохода класса А важно грамотно спланировать или проложить вентиляционный канал, чтобы минимизировать затраты и максимизировать экономию. Труба класса А обычно изготавливается с внешней стенкой из нержавеющей стали или оцинкованной (или гальванизированной). При прокладке трубы класса А в каменном дымоходе, желобе, чердаке или любом ограждении внутри дома экономически целесообразно использовать оцинкованную трубу. Настоятельно рекомендуется, если это возможно, установить дымоход внутри вашего дома. Нахождение вашей дымоходной системы на открытом воздухе влечет за собой риск «синдрома холодного очага», который может препятствовать вытяжке и производить больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба открыта, она подвержена возможной ржавчине и коррозии. Особенно это касается прибрежных районов. Если вам необходимо использовать оцинкованную трубу снаружи, мы настоятельно рекомендуем вам покрасить трубу высокотемпературной, устойчивой к ржавчине краской. Просто помните, что оцинкованные трубы должны быть очищены и подготовлены перед покраской, чтобы удалить остатки машинного масла или пыли, оставшиеся после производственного процесса.

Что такое прямая вентиляционная труба?

Трубка прямого выпуска воздуха изготовлена ​​специально для газового прибора прямого выпуска воздуха. Термин «прямая вентиляция» относится к устройству, которое использует только наружный воздух для горения и отводит все выхлопные газы непосредственно наружу. Сам прибор отделен от помещения стеклянной дверцей, которую ни в коем случае нельзя открывать во время работы устройства.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными дровяными установками.

Существует два типа систем прямого вентиляционного трубопровода:

• Коаксиальная труба — Состоящая из конфигурации «труба в трубе», коаксиальная система использует меньшую внутреннюю трубу, закрепленную внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома. Пространство между двумя трубами обеспечивает поступление свежего воздуха снаружи в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

коаксиальный вентиляционный трубопровод

• Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно являются гибкими и обычно используют существующие каменные конструкции для прокладки трубопровода.

Зазоры для прямой вентиляционной трубы могут различаться, и эти зазоры будут указаны производителем вашего устройства прямой вентиляции. Общее практическое правило, однако, — это 1-дюймовый зазор по всему периметру для вертикальных вентиляционных каналов. При горизонтальной прокладке трубы необходимо поддерживать зазор в 3 дюйма для верхней половины трубы и зазор в 1 дюйм для нижней половины трубы.

Дымоходы с прямым отводом являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, кровельные опоры, концевые заглушки и т. д., специально предназначен для вентиляции устройств с прямой вентиляцией. Вы никогда не будете преобразовывать прямую вентиляционную трубу в дымоход класса А, и вы никогда не будете преобразовывать печную трубу в прямую вентиляционную трубу. В некоторых случаях можно использовать специальные адаптеры для преобразования трубы дымохода класса А в систему прямой вентиляции.

В отличие от трубы дымохода, использование кровельных опор и коушей с системами прямой вентиляции не служит точкой переоборудования для присоединения трубы дымохода класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве по эксплуатации каждого камина, печи или вставки с прямым отводом будет указано, какие марки труб с прямым отводом одобрены для использования с этим устройством.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентилирования и заделки различными способами. Система прямой вентиляции может быть завершена либо горизонтально, либо вертикально, а в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно от задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте рекомендациям производителя по максимальному горизонтальному ходу, вертикальному подъему и т. д. при проектировании системы дымохода с прямой вентиляцией. Технические характеристики вентиляции для каждого прибора будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут обозначаться как «верхняя вентиляция», «задняя вентиляция» или «наклонная задняя часть». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонный назад» относится к устройству с дымоходом, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального вентиляционного отверстия с помощью использование колена под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При покупке этих комплектов обязательно узнайте, сколько труб вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Труба печи, также называемая соединителем дымохода, не совпадает с трубой дымохода класса А, хотя их часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома, а точнее в помещении, где установлена ​​печь. Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоход класса А. В зависимости от того, какую печную трубу вы используете — одностенную или двустенную — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, для одностенной трубы печи требуется 18 дюймов зазора от потолков или стен. С другой стороны, труба печи с двойными стенками требует всего 8 дюймов зазора от потолка и 6 дюймов от стены. После того, как эти зазоры соблюдены, вы должны преобразовать свою печную трубу в дымоход класса А для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что печная труба никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Поэтому использовать для вентиляции только печную трубу небезопасно. Это просто вопрос конструкции этих труб.

При использовании на открытом воздухе труба дымохода не сможет поддерживать высокую температуру дымовых газов, что приведет к накоплению креозота и повышенному риску возгорания дымохода. Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он рассчитан на самые высокие температуры выхлопа. Вот почему вы должны заменить печную трубу на дымоход класса А при вентиляции вашей дровяной печи.

Как установить печную трубу в дымоход

Существует несколько различных способов преобразования трубы дровяной печи в дымоход для надлежащей вентиляции. К ним относятся вентиляция через потолок или через стену. Каждая установка требует различных компонентов, в зависимости от точки перехода между трубой печи и трубой дымохода класса А.

Через потолок — Для вентиляционных систем, которые проходят вертикально через потолок, вы должны иметь потолочную опорную коробку или круглую потолочную опору, чтобы использовать ее в качестве точки перехода от трубы печи к дымоходу класса А. Труба печи будет соединяться с нижней частью, а труба дымохода класса А будет присоединяться к другой стороне, проходя либо через саму опорную коробку потолка, либо через изоляционный экран чердака (в случае круглой опоры потолка). Отсюда труба дымохода будет проходить через скатную крышу с помощью обшивки кровли или может быть встроена в каркасный деревянный желоб, который должен быть завершен изготовленным верхним окладом желоба.

Через стену — Для вентиляционных систем, которые проходят горизонтально через стену, необходимо иметь наперсток. Наперсток предназначен для того, чтобы труба дымохода класса А проходила через стену, проходила в комнату, где установлен ваш прибор, а затем соединялась с трубой печи. В зависимости от того, какую печную трубу вы используете, дымоход класса А должен входить в помещение на шесть дюймов (для соединения с двухстенной печной трубой) или на 18 дюймов (для соединения с одностенной печной трубой).

Большинство дровяных печей имеют верхнюю вентиляцию, т. е. воротник дымохода находится сверху устройства. Для любой горизонтальной вентиляционной системы, проходящей через стену, вы должны иметь не менее 12 дюймов подъема по вертикали от верхней части печи (не включая сам дымоход или какие-либо колена), прежде чем подсоединять колено под углом 90 градусов для поворота к стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки дымохода. Как и модели с верхним вентиляционным отверстием, они требуют вертикального подъема минимум на 12 дюймов, прежде чем направить вентиляционную трубу горизонтально. Пожалуйста, обратитесь к руководству пользователя для получения более подробной информации.

Существует одно основное различие между дровяными печами и печами с прямым отводом воздуха. Некоторые печи с прямым отводом воздуха представляют собой модели с задним отводом и могут отводить воздух горизонтально от воротника дымохода к стене. Другие печи с прямой вентиляцией представляют собой модели с наклонной спинкой, что означает, что воротник дымохода расположен на устройстве под углом 45 градусов, что обеспечивает некоторую гибкость для вертикальной или горизонтальной вентиляции без необходимости использовать колено под углом 90 градусов. Для получения дополнительной информации о вентиляции печей с прямой вентиляцией см. раздел, посвященный трубе с прямой вентиляцией.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную металлическую трубу с двойными стенками, используемую для вентиляции газовых приборов, перечисленных для использования с газовой вентиляцией типа B. Труба типа В становится все менее распространенной для вентиляционных подовых изделий, но многие печи и водонагреватели все еще используют ее.

Основной причиной снижения использования вентиляционных труб типа B для топочных изделий является их недостаточная эффективность, особенно по сравнению с установками с прямой вентиляцией и безвентиляционными установками. Тем не менее, трубы B-Vent для каминов по-прежнему востребованы из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей. Еще одно преимущество типа B заключается в том, что он обычно не подвержен проблемам с чрезмерной тягой, отчасти из-за вытяжного колпака, который втягивает избыток воздуха для умеренной сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для гранул?

Вентиляционная труба для пеллет используется для вентиляции печей, работающих на пеллетах или кукурузе. Эти трубы меньше в диаметре, чем любая другая вентиляционная труба, обычно диаметром 3 или 4 дюйма. Двустенная труба для пеллет требует зазора в 1 дюйм до горючих материалов. И в отличие от печной трубы, пеллетная вентиляционная труба не требует дымохода класса А для установки.

Другими словами, вам не нужно преобразовывать вентиляционную трубу для пеллет в дымоход класса А при прохождении через стену или потолок. Труба для пеллет используется на всем пути от устройства для сжигания пеллет или кукурузы до точки соединения.

Подобно системам с прямым выбросом, выпуск пеллет может быть завершен как вертикально, так и горизонтально. Если заканчивается горизонтально, крышка должна быть не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, крышка должна быть не менее 12 дюймов над крышей.

Однако, если вы используете вентиляцию для вставки для сжигания пеллет, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или пеллетную вентиляционную трубу с помощью адаптера.

Типы заглушек дымохода

Заглушки дымохода класса А

Дымоходы класса А имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке заделки над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса А вы должны следовать так называемому правилу «10-3-2» или «10-футовому, 2-футовому».

Это правило разъясняется Ассоциацией защиты от естественного пожара (NFPA) следующим образом:

«Дымоход для бытовых или низкотемпературных приборов, использующих газ, должен выступать не менее чем на 3 фута (0,9 м) над самой высокой точкой. где он проходит через крышу здания и не менее чем на 2 фута (0,6 м) выше любой части здания на горизонтальном расстоянии 10 футов (3 м)» (NFPA ANSI Z223. 1, раздел 10.5.2.1).

Обратите внимание, что этот код должен соблюдаться в радиусе 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем будет установлена ​​заглушка. Это правило введено для обеспечения надлежащей тяги вашего подразделения. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система кодексу в отношении этого требования, не стесняйтесь звонить или писать нам по электронной почте, и мы будем рады помочь.

Заглушки для прямой и пеллетной вентиляции

• Заглушки для вертикальной заделки : Заглушка для вертикальной заделки предназначена, очевидно, для вертикальной заделки вентиляционных труб через крышу. В зависимости от того, какого производителя труб вы используете, могут быть варианты специализации, такие как ветрозащитный колпак (для защиты от ветра), низкопрофильный колпак (для защиты от дождя) или удлиненный вертикальный колпак (для защиты от экстремальных погодных условий). холодный климат). И в зависимости от уклона вашей крыши вам может понадобиться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя по надлежащей вентиляции и подключению вашего устройства. Некоторые колпачки с прямым выпуском сделаны из алюминия, а другие из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.
• Горизонтальные концевые заглушки : Отличие от систем прямого выпуска воздуха заключается в возможности горизонтального подключения к внешней стене. Как и в случае с вертикальными колпачками, может быть несколько специализированных вариантов, включая круглые или квадратные колпачки. Обязательно ознакомьтесь с рекомендациями производителя относительно надлежащих зазоров для горизонтального подключения вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционных отверстий, прежде чем будет разрешено горизонтальное окончание.
• Трубка : Запатентованный компанией Simpson DuraVent, этот компонент предназначен для горизонтальной заделки через стену, когда требуется вертикальный подъем для соблюдения требований по минимальной высоте. Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваше устройство установлено ниже уровня земли.

Колпачки типа B

Системы типа B могут включать в себя множество различных компонентов трубопровода, и точка соединения ничем не отличается. Системы B-Vent можно заделывать только вертикально, при этом доступно несколько различных типов заглушек в зависимости от рекомендаций и требований вашего производителя. См. таблицу ниже для помощи в измерениях.

Другие компоненты для установки трубы дымохода

В дополнение к вашей трубе и дымоходу/заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для установки.

• Анкерная пластина/адаптер дымохода : Подавляющему большинству каминов, печей и вставок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или адаптер дымохода (обычно для печей и каминов с прямой вентиляцией) для использования особый вид дымоходной системы. Например, если вы покупаете дровяной камин с нулевым зазором и 8-дюймовым дымоходом и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется переходник DuraVent DVL с двойными стенками 6 дюймов на дымоход.0006

• Комплект отводов/отводов : Отводы часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать свою дымоходную систему вертикально или горизонтально без каких-либо препятствий, блокирующих ваш путь, вам понадобится какое-то колено. Все производители указывают параметры смещения для каждого подового прибора в инструкции по эксплуатации. Таким образом, вы можете обратиться к своему руководству для получения этой конкретной информации о вашем устройстве.

В то время как во многих системах дымоходов и прямых вентиляционных труб используется 9Изгибы под углом 0 и 45 градусов, системы дымоходов класса А не допускают изгиба более 30 градусов. На самом деле, вам понадобятся два колена при смещении трубы дымохода класса А — колено, чтобы начать смещение, и еще одно, чтобы закончить смещение. По этой причине большинство производителей дымоходов класса А продают колена только в комплекте, состоящем из двух колен и ремня для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или менее) между двумя коленями. Использование двух колен для смещения дымоходов класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещением трубы дымохода и прямой вентиляционной трубы вы можете обойти препятствие почти на 60 дюймов для трубы дымохода и почти на 40 дюймов для прямой вентиляционной трубы. Тем не менее, труба Pellet Vent может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, ознакомьтесь с разделом, касающимся смещений, в руководстве пользователя вашего устройства и с рекомендациями производителя труб относительно допусков на смещение для каждого типа труб.

• Налокотник/Настенный ремень : Многие производители предлагают коленчатые хомуты для многих видов труб, чтобы поддерживать дымоходные системы со смещением. Вы будете использовать настенные ремни — по одному через каждые 4-5 футов подъема вентиляционного отверстия — при прокладке дымохода класса А или прямого вентиляционного дымохода вертикально внутри выемки или вдоль стены.
• Потолочная опорная коробка/кожух : Эти компоненты необходимы для использования, когда труба открыта и выходит из помещения, где находится прибор. Если вы вентилируете вертикально через потолок/крышу, вам понадобится потолочная опорная коробка или круглая потолочная опора. Если вы вентилируете горизонтально через стену, вам понадобится наперсток. В системах дымоходов эти компоненты будут служить не только в качестве опорных элементов, но и в качестве точки перехода от дымохода к дымоходу класса А. В системах с прямой вентиляцией они будут использоваться только для поддержки, так как нет перехода на другой тип трубы.
• Противопожарный/чердачный изоляционный экран : При проходе через потолок, пол или чердак вам потребуется один из этих компонентов. Если потолочная опора не используется, для прохода через перекрытия в многоэтажных домах требуется противопожарная защита, а при проходе через чердак требуется изоляционный экран чердака. Обе эти детали гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.
• Тройник/опора для дымохода : Когда ваша дымоходная система проходит сквозь стену, вам понадобится тройник и опора для тройника, которые будут служить изгибом на 90 градусов, чтобы повернуть дымоход вверх к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходной системой класса А, поскольку трубу, выходящую из дома, необходимо повернуть на 90 градусов, чтобы она проходила вертикально до крыши для заделки. Для всех тройников дымохода класса А потребуется опора тройника в качестве базовой точки опоры для вертикальной трубы.
• Крышная опора : Устанавливаемая под окладом на крыше, кровельная опора предназначена для поддержки трубы как над, так и под крышей. Он будет поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опорной коробки как части вашей системы.
• Светоотражатель/Штормовой воротник : Светоотражатель и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от непогоды. Мигание — это часть, которая закрывает отверстие в вашей крыше, через которое проходит труба. Штормовой воротник надевается на вашу трубу прямо над гидроизоляцией, чтобы предотвратить попадание дождя или снега в крошечную щель между гидроизоляцией и трубой. Вам нужно выбрать осветление, подходящее для уклона вашей крыши. Шаг крыши — это мера вертикального подъема на горизонтальное расстояние в 12 дюймов. Например, если высота вашей крыши составляет 3 дюйма по вертикали, а расстояние по горизонтали — 12 дюймов, ваш шаг равен 3/12.
• Удлиненный кровельный кронштейн : Если дымоход возвышается более чем на 5 футов над крышей, вам понадобится удлиненный кровельный кронштейн, чтобы обеспечить стабилизацию трубы против ветра.
