Турник из труб своими руками

Чтобы создать турник из стальных труб самостоятельно, не
требуется иметь специальных знаний. Нужны лишь сами трубы
и нехитрый инструмент.
Стальные трубы подходят не только для коммуникаций, но и для создания сложных конструкций. С их помощью, например, строятся спортивные и детские площадки. Чтобы сделать целую детскую площадку, потребуется много стальных изделий. Для начала нужно попробовать соорудить что-то легкое, но при этом полезное. Многим людям не помешал бы на дачном участке или во дворе турник.

Материалы

Конструкция турника не слишком сложная, поэтому с него можно начинать осваивать работы с трубами. Для того чтобы сделать один турник для взрослого человека среднего роста, потребуются:

• 2 стальные толстостенные трубы диаметром около 120 мм;

• 2 стальные толстостенные трубы с диаметром меньше 120 мм;

• стальная труба для перекладины с диаметром 30 – 35 мм;

Дополнительно потребуется сварочный аппарат, трубогиб и при необходимости ножовка по металлу. Крепление перекладины к трубам будет происходить путем сваривания. Трубы лучше всего выбирать именно толстостенные, потому что во время тренировок турник, сделанный из тонких труб, может просто повредиться. Также необходимо следить, чтобы сварной шов был прочным. Если в процессе интенсивных занятий перекладина слетит, то можно получить довольно серьезные травмы. Чем отличаются тонкостенные и толстостенные стальные трубы – знает, наверное, каждый.

Процесс создания турника

Для того чтобы сделать турник, надо сначала врыть в землю трубы большего диаметра. Глубина погружения этих труб в землю должна быть примерно полтора метра, а сами изделия выбираются длиной до двух метров. То есть около полуметра трубы будет торчать из ямки после погружения в землю. Когда трубы врыты, надо заполнить их бетоном. Это послужит хорошим и прочным основанием для турника.

Сразу же после того, как врытые трубы заполнены бетоном, надо вставить в них трубы меньшего диаметра. Длина таких труб подбирается с учетом того, что их часть будет скрыта под землей. Изделия уйдут в почву на полтора метра. Чаще всего берутся толстостенные трубы длиной в 380 мм. В данном случае после их погружения в бетон на поверхности останутся столбы длиной около 230 мм.

Сразу стоит определиться с шириной будущего турника. Обычно его не делают слишком широким. Достаточно установить между столбами расстояние в 120 мм. Этого достаточно для комфортных тренировок. Можно увеличить этот параметр до полутора метров. После того как трубы надежно установлены, можно приступать к установке перекладины. Сделать это можно несколькими способами. Самый простой из них – это просто приварить при помощи сварочного аппарата перекладину к верхушкам столбов.

Но такой метод не самый надежный. Под влиянием факторов окружающей среды сварные швы могут быстро разойтись. И тогда в любой момент можно ожидать того, что конструкция не выдержит очередной тренировки. Поэтому лучше сделать немного по-другому. Для работы потребуется трубогиб. Перекладину надо согнуть по краям так, чтобы концы можно было свободно вставить в отверстия столбов. После этого надо приварить перекладину к стойкам как следует. Монтаж и гибка стальных труб не требуют специальных знаний.

Важно помнить, что сталь не является долговечным материалом. Несмотря на всю свою прочность, она нуждается в уходе. Поэтому новый турник лучше сразу покрасить и покрыть влагостойкими составами. Кстати, при установке труб в землю нижние концы желательно также обработать составами, которые оттолкнут влагу и предотвратят коррозию.

Примерно так же, как и турник, делаются обычные детские качели. Только ширина конструкции при этом бывает выше, а на перекладину устанавливают специальные крючки. Как турник, так и качели, можно дополнительно укрепить на месте, если установить несколько опор. Опоры потом заливаются бетоном и тщательно маскируются.

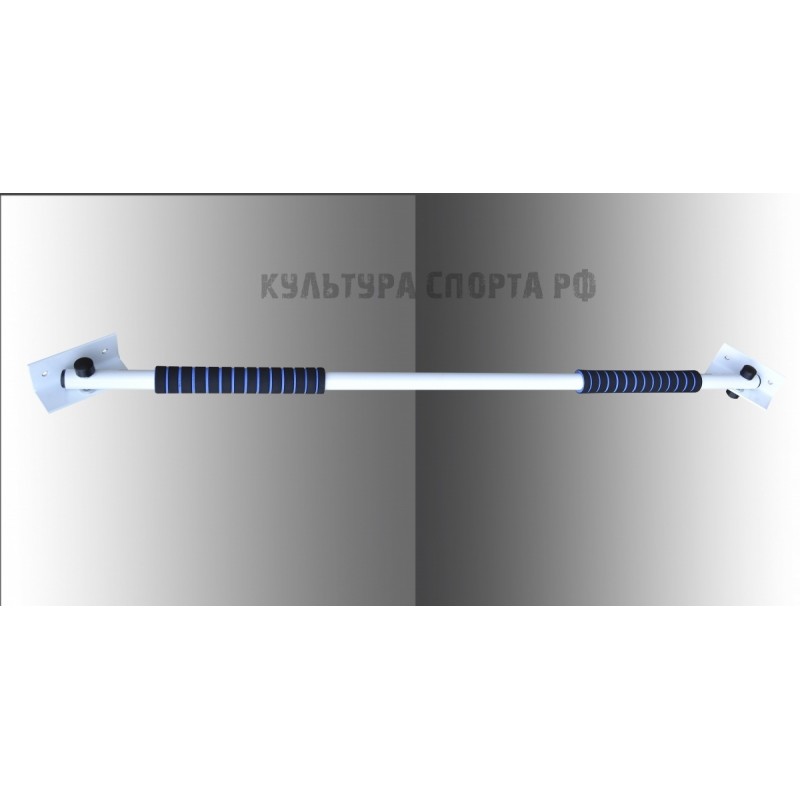

Делаем качественный турник в квартиру из грифа для штанги

Сегодня я расскажу, как относительно просто сделать качественный турник своими руками в квартире в панельном доме. Кому интересно, прошу под кат.

Чем меня не устроили магазинные варианты

Вариант №1 из магазина — это раздвижной турник из трубы типа водопроводной. Написано было, что выдерживает 90 килограммов. Оказался полным барахлом и согнулся при первом повисании. Отнес в магазин обратно.
(на фото похожий)

Всевозможные турники на кронштейнах. Мне не нравится в них, что они или узкие, или расстояние до стены очень маленькое. Качество исполнения тоже оставляет желать лучшего. Для примера:

Итак, решено, будем делать многофункциональный турник сами.

Что нам понадобится

1) Гриф для штанги Torneo стальной, 30 х 1700 мм (можете взять меньше, если позволяет ваш коридор). Гриф должен быть «обычный» — с гайками:

2) Шурупы с дюбелями. Я использовал дюбеля 6×50. Этого достаточно, т.к. нагрузка будет распирать платформы и сдвигать их вниз.
3) Фанера 15-ка.
4) Инструмент: лобзик для фанеры, ножовка по металлу, шкурка, дрель (или перфоратор), сверла, стаместка или перка соответствующего диаметра, отвертка.
5) Синяя изолента (без нее ничего не работает)

Подготовка — делаем кронштейны, пилим гриф

Я делал 2 варианта — быстросъемный или стационарный. Т.к. в быстросъемном гриф ни разу не снимался, второй раз решил делать стационарный.

Сразу покажу результат:

Итак, берем фанеру 15-ку (можно купить в леруа или найти на помойке обрезки).

1) Вырезаем лобзиком 2 куска 150×150.

2) Если есть перка, то по центру сверлим отверстие диаметром чуть больше грифа.

Если перки нет, то можно сделать, как я. Просто насверливаем по кругу кучу маленьких отверстий и сравниваем это все стаместкой.

Должно получиться более или менее ровное отверстие по диаметру грифа.

3) Сверлим 4 отверстия под шурупы. Снимаем фаски под головки.

4) Шукркой зашкуриваем все. Мне жена еще покрасила кронштейны серебрянкой.

Если вы хотите, чтобы гриф просто снимался, то можно сделать Г-образный пропил сверху (буква Г вверх ногами) на одном из кронштейнов. Можно и просто вертикально, но в этом случае гриф может выскользнуть, если раскрутятся гайки от резких движений (хотя это маловероятно).

Самая тяжелая часть — измеряем проем между стенами в коридоре и по длине отпиливаем гриф с одной стороны ножовкой по металлу. Я сделал гриф на пару миллиметров меньше, чтобы гриф гарантированно прошел в проем. Пилил примерно пол часа, т.к. полотно затупилось и гриф целиковый и стальной :)))

Монтаж

У меня потолки 2.65 м. и ширина проема 1.63 м. От потолка я отступил 45 см, так так туда помещается голова при подтягивании и ноги почти не касаются пола при росте 1,8 м. Можно сделать 40.

Сначала на стенах размечаем места под кронштейны. Сверлим отверстия и загоняем туда дюбеля. Проверяем, что кронштейны нормально прикручиваются.

После этого навинчиваем на гриф гайки (внимание) резиновыми прокладками наружу. Насаживаем кронштейны просим кого-то поднять всю эту конструкцию, а сами привинчиваем шурупы.

Далее на часть резьбы, которая максимально близко к кронштейнам, наматываем синюю изоленту (черная не годится :))

Задача намотать такой слой, чтобы гайки крутились с натяжкой и после их завинчивания они зафиксировались в крайнем положении. Если вы все сделали правильно, гриф не будет вращаться при подтягиваниях.

Результат

Такой турник можно использовать множеством разных способов.

Можно просто подтягиваться. Жена занимается с петлями TRX (это сейчас модное направление фитнеса).

Я хочу купить лыжную «резину» и делать силовые тренировки с ней.

Гриф имеет удобные насечки, по которым не скользят руки. Можно повесить парапланерную подвеску и отрегулировать ее.

Такой турник выдержит 200-300 килограмм, при этом не прогибаясь. Сделано на века…

Спасибо за просмотр. Если Вам понравилось, жмем лайк, делаем сами, делимся в коментах результатом :))

Уличные турники и брусья «RECORD»

Уличный турник Record R1

Это классический турник для установки на улице. Вертикальный профиль 60х60 х 2 мм или 80х80 х 3 мм (на выбор), длина стоек 300 см, рекомендуемая глубина установки 60-70 см

Характеристики :

• Высота турника от поверхности земли от 224 см до 234 см (в зависимости от глубины установки)
• Вес конструкции (с вертикальным профилем 60х60 х 2 мм) — 35 кг
• Вес конструкции (с вертикальным профилем 80х80 х 2 мм) — 46 кг
• Максимальная нагрузка — 300 кг

Удобство использования

           Чтобы было удобно подтягиваться на турнике, используется труба для перекладины 34 мм, это оптимальный размер для хвата. Диаметр трубы для брусьев был выбран размером 50 мм — такой достаточно крупный диаметр обеспечивает надежный и удобный упор для ладоней (труба меньшего диаметра при отжиманиях будет оказывать большее давление на ладонь, и, как следствие, появляется дискомфорт).

Качественное и надежное покрытие

           Все металлические части тренажеров имеют двухслойную окраску: 1) Первый слой — это цинкосодержащий грунт, который наносится на тщательно подготовленную поверхность и обеспечивает дополнительную защиту от коррозии; 2) Второй слой — финишное покрытие полиэфирной порошковой краской (для уличного использования). Оба слоя наносятся методом порошковой окраски и подвергаются запеканию в камере порошковой печи при температуре 200°C . Используются краски европейского производителя «PLASCOAT» (Великобритания).

Монолитность и устойчивость

           В качестве вертикальных опор используют трубы сечением 60х60 х 2 мм и 80х80 х 3 мм, которые обеспечивают отличную устойчивость. Горизонтальные перекладины имеют толщину стенки от 2,7 мм до 3 мм. Это необходимо для обеспечения монолитности при занятиях на турнике, брусьях или шведской стенке.

Надежность соединений

           В качестве соединительных элементов в тренажерах используется оригинальное решение Record-R — двойные пластины толщиной 4 мм, которые надежно фиксируют перекладину турника или брусьев. Фиксация производится на четыре соединения: болт + гайка М10. Болты и гайки закрываются двумя составными колпачками, которые обеспечивают абсолютную герметичность и защиту от окружающей среды.

Монтаж и сборка

           Вертикальные стойки трубы имеют длину 300 см. Рекомендуется устанавливать их на глубину от 60 до 70 см в грунт. В качестве заполнителя мест установки рекомендуется использовать бетонную смесь. Для сборки турников и брусьев понадобится гаечный ключ М10 и ключ М12 для сборки шведской стенки.

Гарантия

Гарантия на металлическую конструкцию и сварочные соединения составляет 3 года.

В нашем магазине Вы можете купить Уличный турник Record R1 в Воронеже с бесплатной доставкой в день обращения!

Звоните нам с любыми вопросами, или закажите обратный звонок!

Мы поможем Вам сделать заказ и определится с выбором!

Размеры турника. Оптимальные параметы.

Рассмотрим такие параметры турника, как его оптимальная высота, ширина, а также радиус перекладины.

Согласно олимпийским стандартам, по ГОСТу гриф турника должен иметь длину 2400 мм, а диаметр его стального стержня – 28 мм. Но если целью занятий не является подготовка к олимпиаде, то каждый волен сам выбрать эти параметры такими, чтобы было удобно заниматься лично ему. Для традиционных подтягиваний турники не делают такими широкими.

Что касается высоты турника, то она выбирается в зависимости от упражнений, которые будут выполняться, а также от предпочтений спортсмена.

Некоторые предпочитают делать турник выше своего роста, и даже выше, чем рост плюс вытянутые вверх руки, чтобы иметь возможность полностью на нем вытянуться, выполнить переворот и прочие элементы без помех.

Другие, особенно начинающие, предпочитают турники ниже, чтобы в любой момент опереться о землю. Им рекомендуется подвешивать турник на высоте середины лица для собственной безопасности.

Если турник устанавливается в дверном проеме, то его высота им и ограничивается.

Столбы уличного турника необходимо углубить в землю не менее чем на метр, и хорошо, если его дополнительно укрепили распорками.

💪

Оптимальные параметры турника

Каким должен быть турник
Длина: 2400мм для олимпийцев, 115см для любительского использования

Высота: на 10-15 см выше вытянутых рук для спортсменов выполняющие трюки, и на уровне середины лица для начинающих.

Диаметр перекладины: 28мм. Можно использовать неопреновые ручки для предотвращения мозолей.

Расстояние от стены: если тренажер настенный и устанавливается дома, офисе или спортзале, то оптимально будет его расположить на 45-50см от стены.

Дополнительные хваты: до покупки турника, позаботьтесь о правильном выборе. Рассмотрите вариант с параллельными хватами, чтобы в дальнейшем можно было выполнять базовые упражнения на нем.

Материал: сталь

Вес: от 3 до 5 килограмм.

Варианты конструкций: цельносварная или разборная (болтовые соединения). У обоих есть плюсы и минусы.

Цельносварной:

• Цельный не нужно собирать
• Более дешевый

Разборный:

• Дешевая транспортировка
• Можно установить ручки в те места, куда нельзя поставить на цельносварном
• Не занимает много места при хранении

По прочности обе конструкции примерно равны.

ПЕРЕКЛАДИНА ДЛЯ ТУРНИКА, качественно и надёжно

Иногда хочется сделать дома турник для спорта, но тут же появляется вопрос, — где взять перекладину? Перекладина должна выдерживать вес, и к тому же не прогибаться со временем, особенно если она длинная.

1. Приготовьте обыкновенную водопроводную трубу, подходящую Вам по длине и по обхвату Вашей ладони. Желательно, чтобы труба была оцинкованной, тогда впоследствии не будет проблем с ржавчиной.

Позже, нужно будет с обеих сторон закрывать отверстия трубы пробкой или заглушкой. Поэтому, если это возможно, нарежьте резьбу с обоих концов трубы и приготовьте подходящие к ним крышечки с резьбой.

Если же нет возможности нарезать резьбу, то приготовьте деревянные заглушки, которыми, позже, заглушите отверстие трубы.

2. На местах, ближе к концу трубы, где труба будет крепиться к стойкам турника, просверлите отверстия для шурупов\болтов для крепежа перекладины. Отверстия должны быть предельно точны по диаметру к шурупам, чтобы позже избежать малейшего проворачивания или болтания перекладины в шурупах.

Если же у Вас другая идея или способ крепления перекладины, то, не нужно сверлить отверстия.

3. Вставьте в трубу обрезки арматур или толстой проволоки, желательно, чтобы одним куском через всю длину перекладины. Заполняйте трубу не плотно, так, чтобы позже, вливаемый цементный раствор, смог везде пройти и между арматурой распределиться.

4. Вставьте в просверлённые отверстия (см. пункт 2), на концах трубы, что-нибудь, что позже можно легко снова высверлить или вытащить, например, зубочистки, деревянные веточки, пластмассовые дюбеля и. т. д.. Главное, чтобы, то что вставили, выглядывало через трубу насквозь.

5. Замешайте цементный раствор. Раствор должен быть жидкий, чтобы была возможность им залить трубу.

6. Закройте одно отверстие трубы, с одно конца, заглушкой.

Amazon.de Widgets

7. Заливайте приготовленный цемент в трубу, при этом, следует иногда трясти трубу и постукивать резиновым молотком по перекладине, чтобы раствор смог везде равномерно распределиться и пройти.

8. Когда труба наполнится раствором, закройте отверстие перекладины второй заглушкой.

9. Теперь нужно перекладину высушить. Положите перекладину горизонтально в такое место, где она сможет, по возможности по уровню, лежать примерно один месяц.

Столько времени нужно потому, что раствор жидкий, а также потому, что нет подступа воздуха для скорейшего высыхания раствора.

По уровню положить нужно для того, чтобы, если где скопился воздух или не прошёл раствор, то у раствора была возможность распределиться равномерно по горизонтали.

Для скорейшего просыхания и для равномерного распределения раствора перекладину нужно регулярно проворачивать на четверть, например, один раз в день.

10. Примерно через месяц можно перекладину монтировать. Если вы сверлили отверстия для монтирования перекладины (см. пункт 2), то высверлите их вновь, это будет легко сделать, потому что вы их закрыли материалом, который легко высверливается.

11. Готово! Наслаждайтесь спортом!

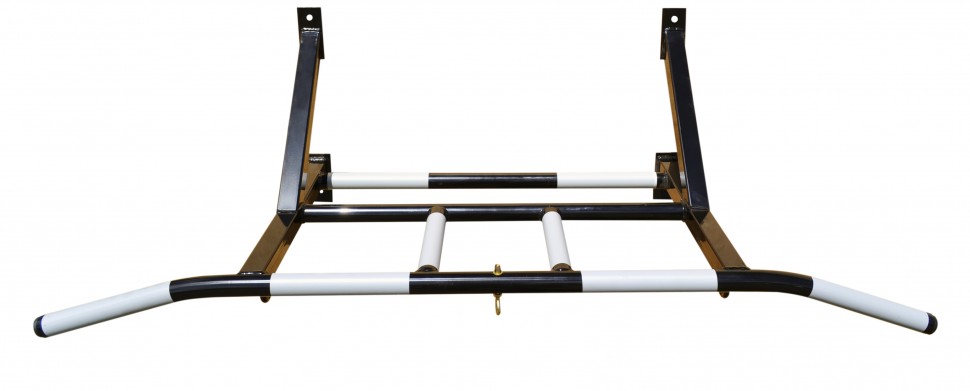

Самодельный настенный турник — САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта Самоделкин друг! Из представленного материала вы узнаете, как самостоятельно сделать настенный турник своими руками. Подробные пошаговые фото изготовления турника, а так же чертеж представлены далее.  Домашний турник необходим для поддержания хорошей физической формы, это отличный снаряд для систематических занятий физкультурой и тренировки мышц. Лучше всего качать свое тело собственным весом, а именно занимаясь на турнике и выполняя простые подтягивания , лучше всего делать это с утра вместо зарядки и предварительно размявшись.

Бюджетный турник можно самостоятельно  сварить из обычной водопроводной трубы. Ниже представлен подробный пошаговый фотоотчет от мастера из Нижнего Новгорода Россия.

Материалы

1. квадратная труба сечение 20 мм, длинна 55 см 3 шт
2. Круглая труба сечением 20 мм, длинна 60 см
3. круглая труба 20 мм длинна 55 см 1 шт
4. круглая труба 20 мм и 110 см длинной
5. две круглых трубы сечением 20 мм по 13 см (узкий хват)
6. пару уголков для жесткости конструкции

Пошаговые фото изготовления самодельного настенного домашнего турника.   Предварительно произведена заготовка труб необходимого размера и диаметра согласно описанию и чертежу приведенных автором.  Сварена рама из квадратной трубы  Рама из круглой трубы с поперечиной  По углам наварены распорки для придания жесткости конструкции.  Далее на круглую трубу навариваются два коротких обрезка труб они необходимы для узкого хвата.  На расстоянии 17 см от каждого из краев труба была загнута на 20º  Далее зашлифовано, окрашено и надеты утеплители для труб   Самодельные крюки для подвешивания турника на стену  Крюки посажены на анкера. Турник можно использовать в двух положениях. Будьте Здоровы и занимайтесь спортом!
