Труба на крыше из металлочерепицы: Проход трубы через крышу из металлочерепицы: варианты и особенности

Проход трубы через крышу из металлочерепицы: варианты и особенности

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Содержание

• Особенности металлочерепицы в качестве кровли
• Варианты прохождения дымохода
• Обустройство квадратного выхода
• Круглый выход на крышу
• Как обеспечить примыкание к трубе из кирпича

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

• небольшой вес;
• простота укладки;
• долговечность;
• экологичность;
• негорючесть;
• доступная цена;
• устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

• сложность покрытия крыши сложной конфигурации;
• большое количество отходов материала при укладке на фигурную крышу;
• шум от ударов по металлу при дожде и сходе снежных масс;
• большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

• прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
• труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
• в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
• чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

• для зоны в 1,5 метра от конька достаточно высоты в 50 см;
• для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
• дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

• верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
• порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
• важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
• нижний край планок крепят саморезами на кровельную обрешетку.

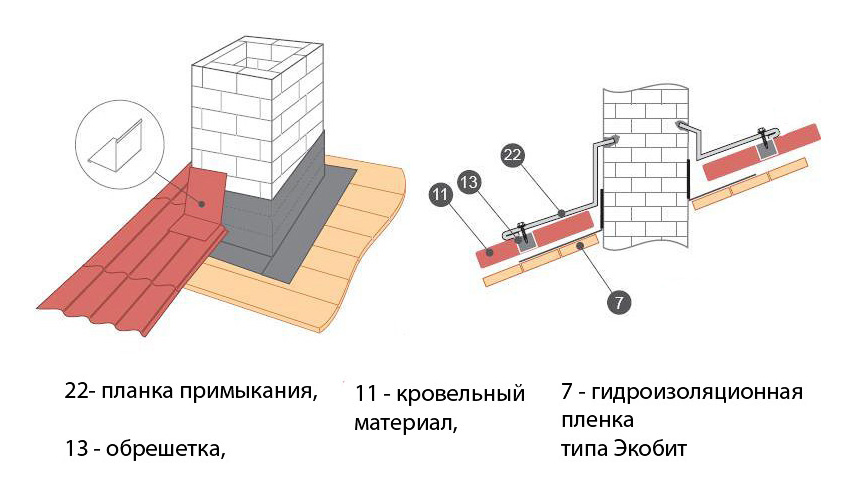

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

• Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
• Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
• Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
• Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

• Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
• При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
• нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

1. После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
2. Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
3. Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
4. Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
5. Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

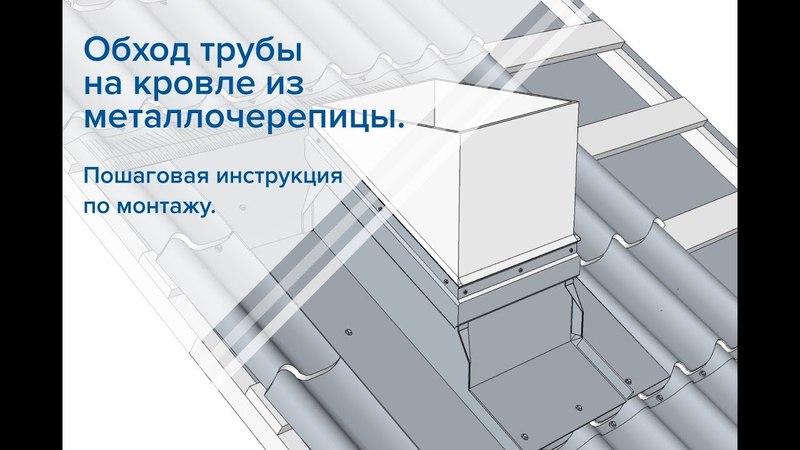

Проход через покрытие из металлочерепицы выполняется следующим образом:

• На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
• После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
• Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
• Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
• Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
• Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.
