Уклон 12 процентов сколько градусов: 12 процентов сколько градусов — калькулятор уклонов!

Как узнать уклон дороги | отчёт, 2019 год

Уклон 12%, сколько это в градусах? | Автор топика: Артем

Помогите, пожалуйста, разобраться: что такое уклон 12%? Сколько это будет в градусах и есть ли вообще разница в процентах от градусов? Заранее благодарю.

Евгений Означает перепад высот на 12 м по вертикали на 100 м пути..

Роман 12% от 90 градусов.

Илья 360 — 100%, дальше сам

Артём разница есть конечно: 12%=10,8 градусов

Иван примерно 7 град

Ярослав сколько процентов столько и градусов.
а то понимешь градусы они и в температуре тоже градусы и в спиртном градусы, а то дорожный знак может в заблуждение ввести.)))

Денис уклон 12% — это отношение высоты к длине основания. Поэтому уклон 100% — это 45 градусов, а 12% — это примерно 6,85 градусов, он же тангенс

Петр проценты это возвышение, метров вертикальных на сто метров горизонтальных
решите как прямиоугольный треугольник
отношение сторон это тангенс угла.
извлечь арктангенс получите угол

Константин Уклон дороги — относительное превышение одной точки продольного Григорий профиля дороги над другой, определяемое как отношение превышения к горизонтальному расстоянию между двумя точками. Уклон 10% Это отношение высоты подъёма в 10 метров к горизонтальной проекции дороги длинной 100метров.
В геометрическом смысле — это тангенс угла подъёма дороги.
Чтобы перевести уклон из процентов в градусы надо уклон дороги в процентах разделить на100 и полученную велину посмотреть в таблице Брадиса раздел Тангенсы.

Для уклона 10% угол уклона в процентах будет примерно tgВалерий -0.105
Шесть градусов.
Для уклона 100% угол наклона 45 градусов.

Михаил Это надо понимать также, как говорят: скидка цен на товары 40%, спрашивается от двух милионов скидывают или от трёх, а другой спрашивает, с какого этажа скидывают с пятого или с девятого?

Леонид уклон измеряется в промилле и имеет отношение длинны от высоты.
1 промилле равен 1 метру в высоту на 1000 метров длины
все ответы из википедии. я окончил автодор на фак. строительство дорог.

Степан Это 6град. 50′ 33.98″ или 6.84град. Но это неудобно. Считайте, так, как предлагает выше Виктор. Это удобно.

Поясняются особенности работы с высотными отметками топографической карты, объясняются способы определен…

по какому принципу рассчитываются проценты подъёмов и спусков на дороге? Почему их не указывают просто в градусах? | Автор топика: Сергей

Помогите, пожалуйста, разобраться: что такое уклон 12%? Сколько это будет в градусах и есть ли вообще разница в процентах от градусов? Заранее благодарю.

Никита Крутизну подъемов и спусков дорог называют уклоном. Величину уклона выражают в процентах и определяют по формуле:

i = Артём * 100

где h — высота подъема или спуска; L — длина подъема или спуска.

Уклон, равный 1%, обозначает подъем или спуск на 1 м на каждые 100 м дороги. Наибольшие продольные уклоны на автомобильных дорогах Poccuu не превышают 6 — 7% на равнинной и холмистой местности и 9 — 10% в горах.
Конвенция о дорожных знаках и сигналах Виктор
Договаривающиеся стороны, признавая, что единообразие дорожных знаков, сигналов и обозначений и разметки дорог в международном плане необходимо для облегчения международного дорожного движения и повышения безопасности на дорогах.

Станислав Курсовик Лепиш?, Удачи, а то ко Мне в Часть Попадёшь!

Денис На железной дороге величина уклона измеряется не в процентах, а в промилле. Т. е. «одна тысячная» уклона — спуск на 1 метр на 1 км расстояния. На автодорогах — так же, только измеряется в процентах. Т. е. на 100 м. расстояния.

Детский город из бумаги

Jul 7, 2014 — Хотите создать огромный город из бумаги прямо у себя на столе? … Для придания городу подобающего вида можно сделать различные здания и … Для того, чтобы построить автомобильную или железную дорогу …

Уклон скатной крыши

Уклон крыши необходим для эффективного отвода воды с поверхности ската.

Под уклоном крыши (кровли) понимают угол между линией наибольшего ската кровли и ее проекцией на горизонтальную плоскость.

Уклон может измеряться в градусах – °, процентах – %, а также может быть выражен коэффициентом уклона i.

Для перевода уклона из градусов в проценты следует тангенс угла в градусах умножить на 100:

Для перевода уклона из процентов в градусы следует вычислить функцию арктангенса угла в процентах, умноженного на 0,01:

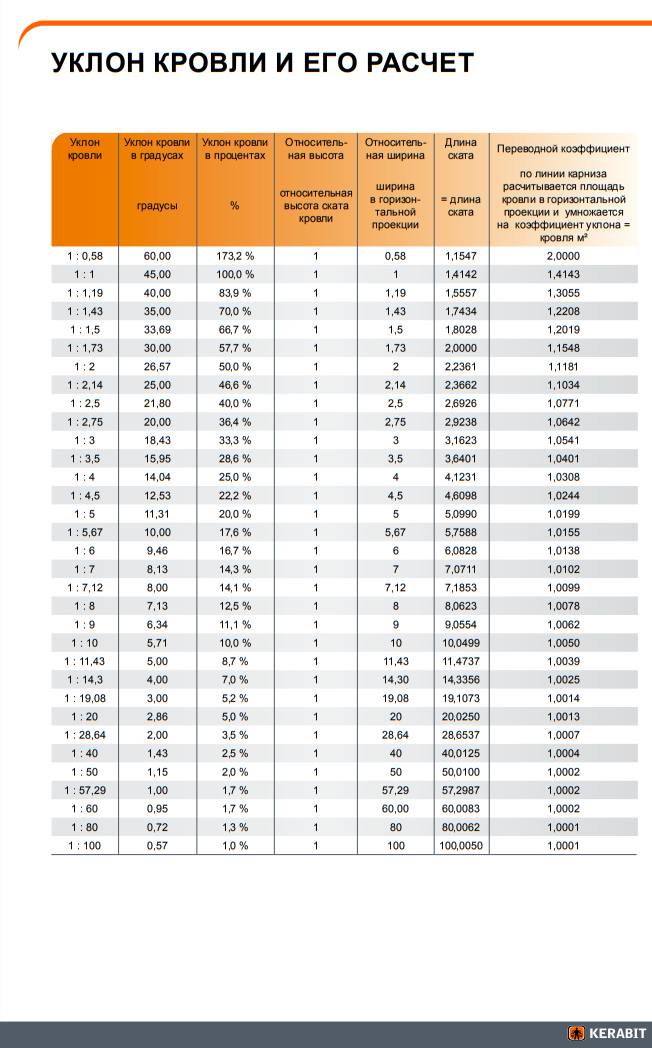

Ниже приведена сводная таблица с уклонами в различных величинах.

Коэффициент уклона, i	Угол наклона, °	Наклон, %
0,008	0,5	0,8
0,01	0,6	1,0
0,015	0,9	1,5
0,02	1,1	2,0
0,03	1,7	3,0
0,05	2,9	5,0
0,10	5,7	10,0
0,12	6,8	12,0
0,15	8,5	15,0
0,20	11,3	20,0
0,25	14	25,0
0,30	16,7	30,0
0,45	24,2	45,0
0,60	31	60,0
1,00	45	100,0

Крыши с уклоном до 12° принято считать плоскими, а с уклоном 12° и более -­ скатными. Такое разделение накладывает свою специфику на составы, принципы работы и технологии устройств этих типов кровель.

Выбор уклона скатных крыш зависит главным образом от климатических условий, архитектурных требований и от материала кровли. Так, например, в районах с большим количеством осадков и при кровельном материале с неплотными стыками (например, металлочерепице) скаты кровли должны быть крутыми. В местностях с сильными ветрами устраивают более пологие кровли, чтобы уменьшить давление на них ветра. Правильный выбор требуемого уклона способствует снижению стоимости здания. Чем больше величина уклона крыши, тем больше требуется материалов, трудовых затрат, следовательно, они обходятся дороже.

Была ли статья полезна?

Угол уклона пандуса

Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» С Изменением №1 — актуализированная версия СНиП 35-01-2001.

Допустимые значения угла наклона пандуса

— Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
— При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)
— На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
— Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
— В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения»  «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Что обозначают цифры

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.

В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.

Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.

Угол уклона пандуса будет равен 2,9 градусам.

Какой длины делать пандус?

Расчет длины пандуса в зависимости от высоты
Высота пандуса, м	Длина пандуса, м
	1:10=10%=5,7° (используется при перепаде высот менее 0,2 м)	1:12=8%=4,8° (для временных, приспосабливаемых и реконструируемых сооружений)	1:20=5%=2,9° (стандартный показатель)
0,1	1	1,2	2
0,2	2	2,4	4
0,3	3	3,6	6
0,4	4	4,8	8
0,5	5	6	10
0,6	6	7,2	12
0,7	7	8,4	14
0,8	8	9,6	16
0,9	9	10,8	18
1	10	12	20
1,1	11	13,2	22
1,2	12	14,4	24
1,3	13	15,6	26
1,4	14	16,8	28
1,5	15	18	30


 Зеленый — допустимые значения, красный — недопустимые.

Если Вам необходимо самостоятельно рассчитать угол уклона пандуса, зная его длину и высоту, то необходимо воспользоваться следующей формулой

arcsin(h/L), где h — высота, L — длина.

Для этого
воспользуйтесь инженерным калькулятором

Примеры внедрений

Крутой подъем — дорожный знак 1.14 ПДД

Знак 1.1 «Железнодорожный переезд со шлагбаумом»

Вид знаков: предупреждающие

На дорожном знаке 1.14 изображен подъем дороги в виде черного треугольника, над которым в процентах указан угол наклона. Как и со знаком 1.13 крутой спуск стоит пояснить, что единица измерения углов — это градусы, а не проценты! Так что же за проценты указаны на дорожных знаках крутой спуск и крутой подъем? За 100% стоит считать уклон в 45 градусов, а тангенс 45 градусов равен 1. Если уклон дороги составляет 7 градусов, то тангенс 7 градусов — это 0,12, вот поэтому 12% и пишут на знаке. Второй вопрос — это зачем так все усложнять? Оказывается тангенс угла наклона равен коэффициенту сцепления с дорожным покрытием. Для примера коэффициент сцепления колес автомобиля с мокрым льдом составляет менее 0,1. Если Вы видите на подъеме 10%, то Вы должны понимать, что никакой опыт вождения, никакая шипованная резина и даже попутный ветер не поможет Вам въехать в эту горку без достаточного разгона! Тронуться с места на таком подъеме у Вас не получится и даже наоборот Вы можете скатиться с такого спуска вниз!

В первую очередь, увидев данный дорожный знак, водителю следует набрать скорость перед подъемом. Стоит понимать и помнить:

1) От погодных условий меняется сцепление с дорогой.
2) Сцепление с мокрым льдом меньше 0,1, а значит спуски и подъемы со знаками, на которых больше 10% — могут быть крайне опасными и непреодолимыми.
3) Запрещен обгон транспортных средств в конце подъема согласно пункту 11.4 ПДД.
4) Согласно  пункту правил 11.7, при затрудненном разъезде на подъеме вы имеете преимущество проезда препятствия первым. Следовательно, транспортные средства следующие на спуск должны уступить Вам дорогу.

Когда на знаках крутого спуска или крутого подъема указан небольшой процент, многие считают его лишним. Это не так! Часто бывает, что в условиях плохой видимости (ночь, туман, снегопад…) водитель просто не замечает небольшие, но затяжные спуски или подъемы

Знак 1.14 устанавливается

В населенном пункте: на расстоянии 50-100 метров до начала подъема.

Вне населенного пункта: на расстоянии 150-300 метров до начала подъема.

Вне населенного пункта данный знак может устанавливаться совместно со знаками:



Запрещается

1. Запрещен обгон транспортных средств в конце подъема согласно пункту 11.4 ПДД.
2. Согласно  пункту правил 11.7, при затрудненном разъезде на подъеме вы имеете преимущество проезда препятствия первым. Следовательно, транспортные средства следующие на спуск должны уступить Вам дорогу.

Как измерить угол наклона — велосипедный поход

Как рассчитать процентный уклон уклона? Уклон можно рассчитать как процент, который рассчитывается почти так же, как и уклон. Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах.

Что такое уклон 10%?

Он выражает отношение разницы в высоте между двумя точками на склоне к горизонтальному расстоянию между точками, умноженное на 100. Например, 10-процентный уклон означает, что на каждые 100 футов горизонтального расстояния высота изменяется на 10 футов: Facebook. Twitter.

Что такое наклон 0.5%?

Уклон такой же, как и уклон, но для обозначения измерения используется процентное значение. В нашем примере наклон 0.5 означает, что уклон составляет 50 процентов.

Что такое 20-градусный холм?

0-10% = умеренный уклон 10-15% = слегка крутой уклон 15-20 = довольно крутой уклон 20-25% = крутой уклон 25-30 +% = очень крутой уклон.

Что такое 7-градусный холм?

Уклоны измеряются в единицах 100 футов. Миля составляет 5,280 футов, поэтому, если вы проезжаете 1 милю и поднимаетесь или спускаетесь на 528 футов за эту милю, это 10% уклон. Если вы поднимаетесь или спускаетесь на 370 футов, это 7% уклон, или если вы поднимаетесь или спускаетесь на 264 фута, это 5% уклон.

Насколько крутой уклон 30%?

Таблица общих наклонов в градусах архитектуры Градиент в процентах 14.04 ° 1: 4 25% 15 ° 1: 3.73 26.8% 26.57 ° 1: 2 50% 30 ° 1: 1.73 57.7%.

Что такое 1-процентная оценка?

1% в виде десятичной дроби равен 0.01, следовательно, наклон равен 0.01. Это означает, что для участка трубы определенной длины подъем должен быть в 0.01 раза больше длины. Таким образом, для вашего примера, поскольку длина пробега составляет 80 футов, что составляет 80 × 12 = 960 дюймов, подъем должен быть 0.01 × 960 = 9.6 дюйма.

Что такое наклон 60%?

Уклон 60% соответствует углу наклона 31 °.

Насколько крутой холм 20%?

Неважно, что именно это означает, 20% круче 10%. При съемке 20% интерпретируется как 20% прямого угла (например, кирпичная стена) и, следовательно, будет 18 градусов.

Что такое 15 класс Хилла?

Уклоны в зависимости от уклонов и% уклонов Угол наклона (градусы) Градиент 13 1 4.331 14 1 4.011 15 1 3.732.

Что такое 100-градусный уклон?

o Угол наклона измеряется в градусах от горизонтали (0–90). ▪ Уклон 45 градусов соответствует 100-процентному уклону.

Уклон 6% крутой?

При движении по шоссе вы можете увидеть дорожный знак с надписью «Уклон 6%» или «Крутой уклон». Уклон дороги — это, по сути, ее уклон. Шестипроцентный уклон означает, что высота дороги изменяется на 6 футов на каждые 100 футов горизонтального расстояния (рис. 1.3).

Крутой 10-й класс?

Процент набора высоты / ходьбы * 100. Даже если вы вернулись назад, 10% — это круто, а угол 10 градусов еще круче, около 19%.

Какой класс крутой горки?

7% обычно считается довольно крутым, но длина подъема имеет большое влияние на относительную крутизну. Подъем на 10% на 50 ярдов будет крутым, но из-за того, что он будет довольно коротким, он не будет иметь такого же эффекта, как если бы это было четверть мили.

Что считается крутым спуском?

Крутые склоны юридически определяются как склоны, имеющие высоту 15 футов или более по вертикали, превышающую 100 футов горизонтального участка, или уклон 15% (Рисунок 1). Они часто являются нежелательными областями для развития из-за трудности строительства на крутых склонах.

Как найти процент уклона?

Процент уклона определяется путем деления величины изменения высоты на количество пройденного расстояния по горизонтали (иногда называемого «подъем, деленный на пробег»), а затем умножения результата на 100.

Как рассчитать уклон 2%?

Чтобы вычислить наклон в процентах, разделите разницу между отметками двух точек на расстояние между ними, затем умножьте частное на 100. Разница в высоте между точками называется подъемом. Расстояние между точками называется пробегом. Таким образом, наклон в процентах равен (подъем / спуск) x 100.

Каков уклон в 2% в дюймах?

Сколько дюймов на фут составляет 2% уклона? 100 футов, разделенные на 12 дюймов, увеличиваются на 2% = 12.24 дюйма, что немного меньше увеличения на 1/4 дюйма на каждый фут из 100 футов.

Что такое 20-процентная оценка?

Например, если вы набрали на тесте 90 процентов, а результат теста составляет 20 процентов от вашей общей оценки, вы должны умножить 90 на 0.2, чтобы получить 18 баллов из возможных 20.

Что такое уклон 30 градусов?

30 градусов эквивалентны уклону 58%, что является еще одним способом описания величины уклона.

Что такое падение 1 из 40?

Что такое падение 1 из 40? Падение трубы 1 к 40 означает, что на каждые 40 единиц длины труба опускается на 1 единицу. Например, на 40-метровом участке трубы перепад высот будет 1 метр.

Каков процент уклона 1/12?

Для пандуса максимально допустимый уклон составляет 8.33% (8.33% — уклон 1:12).

Как перевести оценки в градусы?

Чтобы преобразовать измерение градиента в градус, умножьте угол на коэффициент преобразования. Угол в градусах равен градуанам, умноженным на 0.9.

100% уклон 90 градусов?

Когда угол наклона равен 45 градусам, подъем равен разбегу. Выраженный в процентах, наклон этого угла составляет 100 процентов. Когда наклон приближается к вертикали (90 градусов), процентный уклон приближается к бесконечности.

Что такое уклон 90 градусов?

Наклон в 90 градусов — это прямой спуск, а под углом 45 градусов — половина этого. 30 градусов: этого достаточно, чтобы вы могли поскользнуться и поскользнуться, если упадете. Это средний показатель для крутого участка на синем (промежуточном) спуске.

Какой самый крутой уклон может быть дорога?

Самые крутые дороги в мире Кантон-авеню, Питтсбург, Пенсильвания; 37-процентный градиент. Болдуин-стрит, Данидин, Новая Зеландия; 35-процентный градиент. Waipio Rd., Хонокаа, Гавайи; 37-процентный градиент. Элдред-стрит, Лос-Анджелес, Калифорния; 33-процентный градиент. Перевал Хард-Нотт, Камбрия, Англия; 33-процентный градиент.

Какой самый крутой уклон в Америке?

Кантон-авеню — это улица в Питтсбурге, район Бичвью в Пенсильвании, которая является самой крутой официально зарегистрированной общественной улицей в Соединенных Штатах. Кантон-авеню имеет длину 630 футов (190 м) (длина холма составляет около 65 метров) и, как утверждается, включает уклон 37% при длине 21 фут (6.4 м).

Что означает уклон в процентах, и как перевести его в градусы. Сколько градусов в коньяке? 1 5 градусов

Когда идет речь о кровле зданий, то под словом «уклон» подразумевают угол наклона оболочки крыши к горизонту. В геодезии данный параметр является показателем крутизны склона, а в проектной документации это степень отклонения прямых элементов от базовой линий. Уклон в градусах не вызывает ни у кого вопросов, а вот уклон в процентах порой вызывает замешательство. Пришла пора разобраться с этой единицей измерения, чтобы четко представлять себе, что это такое и, если потребуется, без особого труда переводить ее в другие единицы, например в те же градусы.

Расчет уклона в процентах

Попробуйте представить АВС, лежащей на одном из своих катетов АВ. Второй катет ВС будет направлен вертикально вверх, а гипотенуза АС образует с нижним катетом некий угол. Теперь нам предстоит немножко вспомнить тригонометрию и рассчитать его тангенс, который как раз и будет характеризовать уклон, образуемый гипотенузой треугольника с нижним катетом. Предположим, что катет АВ = 100 мм, а высота ВС = 36,4 мм. Тогда тангенс нашего угла будет равен 0,364, что по таблицам соответствует 20˚. Чему же тогда будет равен уклон в процентах? Чтоб перевести полученное значение в эти единицы измерения, мы просто умножаем значение тангенса на 100 и получаем 36,4%.

Как понимать угол уклона в процентах?

Если дорожный знак показывает 12%, то это означает, что на каждом километре такого подъема или спуска дорога будет подыматься (опускаться) на 120 метров. Чтобы перевести процентное значение в градусы, нужно попросту вычислить арктангенс этого значения и при необходимости перевести его из радиан в привычные градусы. То же самое касается и строительных чертежей. Если, к примеру, указывается, что угол уклона в процентах равен 1, то это означает, что соотношение одного катета к другому равно 0,01.

Почему не в градусах?

Многих наверняка интересует вопрос: «Зачем для уклона использовать еще какие-то проценты?» Действительно, почему бы просто не обойтись одними градусами. Дело в том, что при любых измерениях всегда имеет место некоторая погрешность. Если в станут применять градусы, то неминуемо возникнут сложности с монтажом. Взять хотя бы ту же Погрешность в несколько градусов при длине в 4-5 метров может увести ее совершенно в другую от нужного положения сторону. Поэтому в инструкциях, рекомендациях и проектной документации обычно применяются проценты.

Применение на практике

Предположим, что проект строительства загородного дома предполагает устройство Требуется проверить ее уклон в процентах и градусах, если известно, что высота конька составляет 3.45 метра, а ширина будущего жилища равна 10 метрам. Так как спереди крыша представляет собой то ее можно разделить на два прямоугольных треугольника, в которых высота конька будет являться одним из катетов. Второй катет находим, разделив ширину дома пополам.

Теперь у нас есть все необходимые данные для расчета величины уклона. Получаем: atan -1 (0.345) ≈ 19˚. Соответственно, уклон в процентах равен 34,5. Что нам это дает? Во-первых, мы можем сравнить это значение с рекомендуемыми специалистами параметрами, а во-вторых, свериться с требованиями СНиПа при выборе кровельного материала. Сверившись со справочниками, можно выяснить, что для укладки такой уровень наклона будет слишком малым (минимальный уровень равен 33 градусам), зато такой крыше не страшны мощные порывы ветра.

Инструкция

Самый удобный способ определить — нивелирование. Этот инструмент позволяет определить и расстояние между нужными точками, и высоту каждой по отношению к уровенной поверхности Земли. Современные цифровые нивелиры оснащены запоминающими устройствами. Для определения уклона остается только найти между ними разность.

Формулу для вычисления уклона в процентах в этом случае можно представить в виде простой дроби.Числитель ее представляет собой разность отметок, а знаменатель — расстояние между ними. Все это умножается на 100%. Таким образом, выглядит так: i=Δh/l*100%, где Δh — между отметками, l – расстояние, a i – уклон.

Однако не всегда есть смысл покупать довольно сложный и дорогостоящий инструмент. Значительно чаще приходится пользоваться теми средствами, которые есть в распоряжении. С такими ситуациями чаще всего приходится сталкиваться во время дачных работ. Выберите две точки, отметки которых . Они могут быть, например, обозначены на плане участка, который составляется при разбивке территории. Может быть, под рукой окажется крупномасштабная , где обозначения высоты также нередко бывают. На самом участке отметьте эти точки колышками и измерьте расстояние между ними с помощью землемерного циркуля. Дальше пользуйтесь той же самой формулой, что и при пользовании нивелиром. Расстояние должно быть выражено в метрах.

Если вам нужно определить уклон по топографической карте, внимательно посмотрите на обозначения. Там обязательно есть горизонтали и отметки. Горизонталью в топографии принято называть след пересечения физической поверхности Земли с ее уровневой поверхностью, и все точки той или иной горизонтали имеют одинаковую абсолютное значение высоты. Отметка выражает собой численное значение высоты той или иной точки. В правом нижнем углу топографической карты всегда находится график заложений, по которому можно очень быстро определить угол наклона.

При работе с топографической картой учтите несколько моментов. Отметку точки найдите на ближайшей к ней горизонтали. Если точка находится на самой линии, то численное значение ее отметки точно совпадает с указанным значением. Для точек, находящихся между горизонталями, применяется метод интерполирования. В простейших случаях находится просто среднее значение. Расстояние вычислите по масштабу. Найдите соотношение разности отметок и между точками и умножьте дробь на 100%.

Обратите внимание

На топографических картах верх цифры отметки направлен в сторону повышения рельефа.

Источники:

• уклоны проценте

Углом в геометрии называется фигура на плоскости, образованная двумя лучами, исходящими из одной точки. Лучи называются сторонами угла, а точка – вершиной угла. Любой угол имеет градусную меру. Измерить угол можно, либо непосредственно, используя например транспортир, либо воспользовавшись соответствующими геометрическими соотношениями. Одним из способов вычисления величины угла без использования транспортира является определение его через соотношение катетов прямоугольного треугольника.

Инструкция

Теперь воспользовавшись тригонометрическим соотношением катетов в прямоугольном треугольнике получим
tg?? = BC/AC,
градусную меру угла?? можно узнать, обратившись к таблице тангенсов или, использую калькулятор с функцией «tg».

Видео по теме

При строительстве жилых домов учитывают погодные факторы. Внезапно пролившийся дождь может доставить некоторые неудобства, но этого можно избежать, если ваша кровля будет устроена таким образом, что ее скаты будут способствовать удалению воды и снега с крыши. Для обеспечения правильного угла скатов нужно определить уклон
кровли.

Инструкция

Что же такое уклон? Это угол наклона ската относительно горизонтальной поверхности. Уклон крыши тем круче, чем выше угол. Его при строительстве измеряют в величине тангенса, в отношении высоты к основанию прямоугольного треугольника один к пяти. В процентах обычно отмечают уклоны с небольшим углом, так называемые малые уклоны (например, плоские кровли).

Уклоны измеряют с помощью такого приспособления как уклономер.Он представляет собой рейку с прикрепленной к ней рамкой. В уголке рейки между планками располагается ось к которой подвешен маятник. Маятник состоит из двух колец, пластинки, грузика и указателя. Грузик движется между направляющими с вырезами. На внутренней части выреза располагается шкала с делениями. Если указатель совпадает с нулем шкалы, то рейка находится в горизонтальном положении.

Уклон кровли выбирают в соответствии с используемым материалом. Учитывая количество осадков в данной местности, его либо увеличивают, либо уменьшают. Угол уклона колеблется обычно в пределах от десяти до шестидесяти градусов. Чем круче кровля, тем больше на нее потребуется материалов при строительстве.

При определении уклона крыши рейку уклономера располагают под прямым углом к коньку. Указатель маятника в этом случае покажет требуемую величину в градусах. Эти показания можно будет перевести в проценты с помощью специального графика.

Есть еще один способ, теоретический. Он состоит в том, что определить величину уклона можно с помощью формулы. В этом случае необходимо знать высоту конька от чердачного перекрытия и длину кровли. Формула будет выглядеть так: У=Вк:Дз/2, где У – это величина уклона, Вк – высота конька, Дз – длина заложения кровли. Если домножить полученный результат на сто, можно получить значение уклона в процентах.

Источники:

• как посчитать уклон кровли в 2018

Конус – фигура, полученная при помощи объединения лучей, которые исходят из одной точки (вершины) и проходят через плоскую поверхность. Этой фигурой можно также назвать тело, которое может быть получено при вращении прямоугольного треугольника вокруг одного катета. Конус, который является многоугольником, уже можно назвать пирамидой.

Инструкция

При помощи штрихов отложите равное расстояние с двух сторон оси на нижней границе. Так вы изобразите ширину основания.

Далее начертите эллипс. Четыре точки можно легко найти, если провести через центр квадрата в диагонали, которые соединят точки 2-4 и 1-3. Эти линии будут квадрата и будут проходить через его центр (в данном случае параллельной будет линия 2-4). Теперь попробуйте нарисовать овал, который по периметру проходит через все 4 точки.

Проведите косые линии от полученных двух противоположных сторон основания к точке центра, которая обозначена на круге.

Сотрите линии построения и дальнюю границу у эллипса. Конус можно считать начерченным.

На рисунке не забудьте поместить падающую тень в зависимости от нужного освещения. Заштрихуйте конус. Верхняя часть должна быть темнее нижней, в то же время тень и свет нужно завершить рефлексом. Падающая тень должна начинаться с того места, где начинается и тень предмета.

Видео по теме

Обратите внимание

Развертка образуется при помощи прямоугольного треугольника, в котором катет h является высотой конуса от основания до вершины. Гипотенуза треугольника образует боковую поверхность. Радиус основания определяется кругом с указанным радиусом r. Угол сектора на боковой поверхности фигуры определяется по формуле α = 360r/l.

Полезный совет

Если вам необходимо начертить усеченный конус (часть конуса), то подобно основанию придется начертить еще один эллипс аналогичным образом в верхней части фигуры. После этого достаточно лишь стереть вершину.

Расчет уклона может понадобиться при землемерных работах, при расчете ската крыши, либо для других целей. Отлично, если у вас есть специальный прибор для данных измерений, но если его нет – не огорчайтесь, достаточно будет рулетки и подручных средств.

Вопрос, сколько градусов в коньяке, некорректен, если говорить о напитке родом из Франции: только 40°. Все остальное подобное крепкое спиртное, отличающееся градусом или изготовленное из других сортов винограда, бывает только « ».

Да и название «коньяк» (Cognac) может принадлежать только напитку, который произвели на территории одноименного региона с соблюдением требований AOC (Appellation d’Origine Contrôlée).

Сколько градусов алкоголя в коньяке

Градус подлинного французского коньяка – твердая величина. Диапазон крепости французского же бренди – 40-60°. И их никогда не путают, даже если оба будут одинаковой крепости.
В России и странах бывшего Союза исторически сложилось так, что «коньяк» и «бренди» практически синонимы. И градус отечественной коньячной продукции может колебаться в том же диапазоне, что и у французского бренди.

ФЗ №171 от 22.11.1995 дает определение коньяку как спиртному напитку «с содержанием этилового спирта не менее 40 % объема готовой продукции», в процессе производства которого выполнены обязательные условия:

• должен быть использован коньячный дистиллят, сырьем для которого послужил виноград;
• «старение» напитка происходит в непосредственном контакте с дубом;
• выдержка производится более 3 лет.

Отечественные производители работают согласно техническим условиям (ТУ), в которых, кроме всего прочего, закреплена точная информация о крепости производимой ими марки. Так, знаменитый «Ереван» обладает крепостью в 57%, «Двин» – 50%. Марки КВ (коньяка выдержанного) содержат около 42% спирта, КВВК (коньяк выдержанный высшего качества) – 45%.

От чего зависит отклонение от нормы

«Созревает» или «стареет» коньяк только в емкости, изготовленной из древесины дуба. В процессе он не только насыщается различными веществами, экстрагируя из стенок бочки, но и активно «дышит». Скорость потери крепости в результате такого дыхания доходит до 0,5° в год (в зависимости от микроклимата помещения). Если спиртное «зрело» 70-100 лет, то крепость на выходе может упасть и до 30°.

Но вышесказанное не относится к готовому коньяку, разлитому в стеклянную тару. Перед тем как отправить напиток на продажу, его «стабилизируют». То есть все процессы, которые происходили при выдержке, в готовом продукте прекращены. И если крепость коньяка отличается от указанной на этикетке, то либо это фальсификат, либо были нарушены условия хранения конечного продукта (рассохлась пробка, например).

Как измерить крепость спиртного

Определить процент содержания спирта в приобретенном напитке можно путем несложного опыта либо воспользовавшись спиртометром. Первый способ даст только приблизительное представление о градусе покупки, более точные сведения выдаст спиртометр.

На начало эксперимента алкоголь при этом должен быть комнатной температуры (сразу из холодильника брать нельзя). Небольшим количеством смачивается салфетка и поджигается.

В зависимости от доли содержащегося в нем спирта, горение происходит по-разному:

• 40 об. и выше – пламя ровное, синего цвета;
• от 20 до 40 об. – пропитанная салфетка горит неровно, «мигает», пытается потухнуть;
• ниже 20 об. – поджечь не удастся.

Что касается спиртометра, то нужно знать, что почти все подобные приборы калиброваны для работы с жидкостями, содержащими только этиловый спирт и воду. Дополнительные включения (сахар, сок, дубильные вещества, соли тяжелых металлов) , и замеры становятся неточными. С многокомпонентными растворами адекватно могут работать только виномер, оптический и электронный спиртометры. Виномер отпадает из-за своей маленькой для коньяка шкалы. Остаются два последних.

Принцип работы ареометров (группа приборов, куда входят и спиртометры) основан на законе Архимеда. Их необходимо помещать в жидкость и снимать показания после того, как прибор прекратит «нырять». Но работа оптического и электронного спиртометров построена на ином алгоритме:

1. Цифровой (электронный) – выдает данные в онлайн-режиме, для замера достаточно окунуть щуп в жидкость. Прибор многофункциональный. Снимает показания в жидкости и парах. Некоторые модели оснащены термометром. Отличается точностью и быстрой реакцией.
2. Оптический – для замера каплю раствора помещают в специальную призму, а результат смотрят через окуляр. Способен показывать не только долю этилового спирта, но и концентрацию сахара. Диапазон прибора уже, чем у предыдущего, – до 25° или до 40°. Но его чаще используют для сложных растворов (имеющих в составе различные добавки).

На прилавках магазинов, в зависимости от страны и производителя, можно увидеть напитки с крепостью, указанной в градусах (°) и в процентах (%). Полезно знать, что значения эти не тождественны.

Градус – это одна сотая часть чистого безводного спирта с весом в 7,94 г. А учет в объемных долях (% от объема) не учитывает различия в весе воды, спирта и примесей. И концентрация этилового спирта будет выше в том напитке, где крепость указана в градусах, а не в процентах по объему.

То есть, видя на бутылке «40% vol», «40% ABV» (международная маркировка) или «40% об.» («объемные единицы» российская маркировка, в народе – «обороты»), нужно понимать, что между собой эти значения равны, но крепость их будет ниже чем 40°.

Существуют нормативы на уклоны при проектировании различных коммуникаций и сооружений, которыми руководствуются в своей работе архитекторы и строители. Пользоваться можно любыми размерностями, в том числе и градусами. На практике принято крутые склоны обозначать в градусах, а пологие — в процентах и промилле.

Способы вычисления склона в процентах

Единицей измерения крена, в зависимости от его величины, бывают градус, процент, промилле — тысячная доля целого числа: 1‰ = 1/10% = 1/1000 от 1. Физический смысл уклона — отношение перепада высот к длине участка, на котором это наблюдается. По сути — тангенс угла: превышение 12 метров на отрезке дороги в сто метров выражается величиной 0,12 (тангенс) = 12% = 120 ‰. То есть чтобы сделать расчёт уклона в промилле, надо умножить процентный показатель на десять.

При выполнении планировочных работ
на земельном участке приходится прибегать к измерениям крутизны косогоров. Сделать это можно несколькими методами:

Кровельщики часто сталкиваются с необходимостью определить фактический скат крыши, и знают, как рассчитать уклон с помощью специального инструмента, называемого уклономер. Конструкция приспособления несложная: на рейке закреплена рамка с закреплённым внутри транспортиром и маятником, имеющим груз и указатель. Основу прибора ставят на нижнюю поверхность
измеряемого участка кровли, и стрелка обозначит угол.

Определение угла наклона через тангенс

Из тригонометрии известно, что тангенс — дробь, в основании которой прилежащий к углу катет, а поверх — противолежащий (перепад высот). Чтобы определить уклон кровли в процентах и градусах через тангенс, понадобится выполнить замеры:

• высоты от потолочного перекрытия до конька кровли;
• расстояния от края ската до проекции верхней линии смыкания двух плоскостей.

Сделав несложные расчёты, получают некоторое значение и по таблице Брадиса или с помощью инженерного калькулятора находят соответствующее число градусов для искомого угла. Как посчитать уклон в процентах — определено выше
: высоту конька делят на половину ширины чердачного перекрытия, если скаты равной величины. Или на проекцию каждой из поверхностей кровли, когда размеры сторон различаются. Можно заметить, что это и есть тангенс уже определённого в градусах угла. Чтобы перейти к процентному выражению уклона, надо выполнить действие: значение tg *100, и результат получится в процентах.

Соотношение величин с уклоном крыши

Для каждого кровельного материала установлены допуски по наименьшему уклону. Другие факторы
, влияющие на выбор угла скатов крыши:

Строительные нормы и правила — СНиП II -26−76 регламентируют пологость скатов в процентах. Соотношение процентов и градусов для некоторых углов приведено в таблице.

Градус º	Тангенс	Процент, %	Промилле, ‰	Градус º	Тангенс	Процент, %	Промилле, ‰
1	0,0175	1,75	17,5	22	0,4040	40,40	—
5	0,0875	8,75	87,5	24	0,4452	44,52	—
10	0,1740	17,40	174	26	0,4878	48,78	—
12	0,2125	21,25	—	28	0,5318	53,18	—
14	0,2494	24,94	—	30	0,5773	57,73	—
16	0,2868	28,68	—	35	0,7001	70,01	—
18	0,3250	32,50	—	40	0,8390	83,90	—
20	0,3828	38,28	—	45	1,0000	100,0	—

Математические способы расчёта уклона применяются, когда особая точность не нужна, и измерения делают приблизительные. При необходимости вычислить точные показатели, пользуются современными измерительными приборами.

Пример вычисления: расстояние от края ската кровли до проекции линии сопряжения сторон — длина заложения, 5,2 м. Высота от чердачного перекрытия до верхней отметки кровли 2 метра. Уклон (тангенс угла) определяется действием: 2/5,2 = 0,3846. Ближайшее значение из таблицы — 20 градусов, что соответствует примерно 38%.

Другой вариант
— с помощью угломера определили угол наклона кровли, его значение 5º. По соответствующей строке уклон поверхности составит 8,75 процента или 87,5 промилле.

Основным нормативным документом для определения уклона пандуса и его длины в РФ является С Изменением №1 — актуализированная версия СНиП 35-01-2001.

Допустимые значения угла наклона пандуса

— Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
— При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)
— На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
— Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
— В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Что обозначают цифры

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.

Какой длины делать пандус?

Расчет длины пандуса в зависимости от высоты
Высота пандуса, м	Длина пандуса, м
	(используется при перепаде высот менее 0,2 м)	(для временных, приспосабливаемых и реконструируемых сооружений)	(стандартный показатель)

Зеленый — допустимые значения, красный — недопустимые.

Как определить уклон крыши в градусах. Расчет параметров уклона кровли

Крыши зданий и сооружений делятся на две категории: плоские и наклонные. В этой статье будет разбираться со второй позицией, а точнее, с углом наклона крыши: какие характеристики влияют на данный параметр, какие кровельные материалы под каким углом кровли укладываются, в каких единицах изменяется угол наклона скатов. Разобравшись в полученной информации, Вы легко сможете контролировать правильность сооружения крыши вашего дома.

Источник goldkryshi.ru

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.

Источник remontik.org

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.

Пропорции соотношения градусов к размерам крыши Источник obustroeno.com

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Зависимость угла наклона ската и типа кровельного материала

Вышу уже говорилось о двух разновидностях кровель: плоские и наклонные. Но надо отметить, что у плоских кровель тоже есть свой угол, который варьируется в диапазоне 0-5°. Скатные крыши делятся на две подгруппы (деление условное):

с небольшим уклоном – от 6 до 30°;

с крутым уклоном – больше 30°.

Распределение кровельных материалов по крутизне ската Источник belhouse.by

У каждого вида кровельных конструкций есть свои преимущества и недостатки. К примеру, плоские – это небольшая площадь покрытия, что позволяет сэкономить на кровельном материале (его количестве). Но при этом такая конструкция потребует проведения усиленной гидроизоляции. Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее сооружения усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители обязательно информируют потребителей, при каком минимальном уклоне кровли их можно использовать. На фото ниже показана диаграмма распределения кровельных материалов по углам скатов.

Как видно из диаграммы, на плоских крышах обычно используют рулонные материалы в виде рубероида или толи. Хотя нет никаких противопоказания применения листовых или плитных изделий: шифер, профнастил, листовое железо, собираемое фальцовым способом. А вот штучный кровельный материал лучше на крышах крутизною меньше 15° не использовать. Есть высокая вероятность проникновения воды через стыки элементов покрытия.

Значение угла кровли в градусах и процентах по отношению к типу кровельного материала Источник remotvet.ru

Конструктивные особенности крыши в зависимости от угла наклона

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька. Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки. Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg

α =
H
/
L
, то есть Н=
l
x
tg
α

Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

S
2
=
H
2
+
L
2

Меняя местами значения, находится необходимая величина.

У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:

Значения тригонометрических функций от величины угла Источник remont-kvartiri.livejournal.com

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Влияние угла наклона на объем помещения мансарды

Если дом возводится с мансардой, то угол наклона скатов приобретает прикладное значение. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды. Чтобы было понятно, на фото ниже это хорошо видно.

Соотношение угла наклона скатов к объему мансардного помещения Источник legkovmeste.ru

Приведем пример, основанный на верхнем рисунке. Здесь четко видно, что высота помещения зависит от параметров наклона крыши. При этом надо учитывать, что оптимальная высота не должна быть меньше 2,5 м. А значит, угол наклона скатов мансарды минимально должна быть 25°. Но обратите внимание, что при таком расположении элементов кровли не учтен объем помещения. То есть ширина комнаты не будет больше 3 м. Это притом, что ширина дома – 10 м. Получается, что используется всего лишь 30% от пространства.

А значит, надо увеличивать значение угла. И чем больше он, тем больше полезная площадь мансарды. Но здесь есть обратная сторона медали. Увеличивая угол, увеличивается высота конька. А это расходы стройматериалов на возведение крыши, плюс увеличение парусности конструкции. Поэтому очень важно найти золотую середину. К примеру, 40° практически решают все проблемы.

Чтобы отойти от этих проблем раз и навсегда, строители давно применяют совершенно другую конструкцию. Она сложна и в сооружении, и в проведении расчетов, но этот вариант решает проблему полезной площади помещения, не увеличивая высоту крыши.

Источник ok.ru

Видео описание

Расчет высоты конька и угла наклона крыши:

Заключение по теме

Проведение расчетов кровельной конструкции – прерогатива специалистов. Потому что правильный расчет, того же угла наклона, это надежность крыши в целом. Но ориентироваться в некоторых технических понятиях будет полезно и владельцам строящихся домов.

Каждый потенциальный домовладелец должен знать, как рассчитать угол наклона крыши загородного дома или дачи, ведь от угла наклона зависит не только стоимость кровельного материала и строительных работ, но и сама безопасность проживания. Правильная геометрия кровли позволяет сэкономить на стройматериалах и создать конструкцию, препятствующую накоплению на крыше снеговых шапок и ледяных глыб, обрушение которых может повредить и строению, и домочадцам. Поэтому в данной статье мы приведем методики расчета оптимального угла наклона ската.

В жилых домах можно использовать четыре основные разновидности крыш. Односкатный вариант подойдет пристройке или флигелю, но совершенно не смотрится на основном строении. Единственный настоящий плюс данного типа – это минимальный расход кровельного материала, но с безопасностью тут могут быть проблемы. На плоском скате задерживается практически весь выпавший снег, поэтому такие крыши чистят вручную, выбираясь на скат.

Для двускатной крыши не требуется построение сложного каркаса

Щипцовый вариант, построенный на основе двух скатов, позволяет создать безопасную кровлю, с которой будут сходить снеговые шапки любой толщины.
Кроме того, двускатная крыша выглядит очень презентабельно и не требует строительства сложного каркаса. Вальмовый вариант и его производные – это четырехскатная конструкция со сложным каркасом и относительно небольшим расходом кровельного материала. Построить такую конструкцию способны далеко не все специалисты – обилие стыков (особенно в мансардном или полувальмовом варианте исполнения) требует больше умения и времени на сборку кровли. Ведь в случае ошибки она будет течь, затапливая жилой дом.

Многощипцовый вариант – это многоскатная конструкция сложной формы. Такой вариант построят лишь опытные кровельщики. На многощипцовую крышу уходит больше стройматериала и времени, что делает этот вариант самым дорогим из возможных. Причем усложненная форма (у такой кровли бывает пять и более скатов) может как украсить, так и перегрузить экстерьер жилища, создавая ощущения избыточной сложности, вызывающей чувство раздражения у людей с тонким архитектурным вкусом.

И если выбирать по соотношению простоты конструкции и проводимых расчетов, объема используемого стройматериала и презентабельности экстерьера, то лучшим вариантом будет щипцовая кровля с двумя скатами. Именно такую конструкцию мы и будем рассматривать, пытаясь понять, как рассчитать угол наклона крыши для загородного дома или дачи.

Перед вычислением оптимальной геометрии крыши для понимания процесса и применяемой терминологии вы должны ознакомиться с ее конструкцией. Это не отнимет много времени, поскольку выбранный нами вариант состоит из 7 оригинальных элементов:

1. 1.
   Мауэрлата – бревна в основании каркаса, которое укладывают на несущую стену.
2. 2.
   Конька – верхней грани кровли. В нашем случае это не совсем деталь, а место сопряжения скатов кровли.
3. 3.
   Лежня – балки под коньком крыши, укладываемой на одном уровне с мауэрлатом.
4. 4.
   Стойки – вертикальной балки, соединяющей лежень и коньковый прогон (балку под верхней гранью).
5. 5.
   Стропила – балки, опирающейся на мауэрлат и коньковый прогон крыши.
6. 6.
   Обрешетки – чередования продольных реек, укладываемых поверх стропил и образующих основу каркаса для ската крыши.
7. 7.
   Подкоса – балки, укладываемой под прямым углом к стропилу и протянутой до точки сопряжения стойки и лежня.

В основании каркаса лежат бревна, которые размещаются на несущих стенах (мауэрлата)

Общее число элементов зависит от их функционального назначения. Например, лежень у крыши всегда один, а мауэрлата – как минимум два. Число стропил всегда парное и равно количеству подкосов. Ну, а число стоек определяют, разделив сумму стропил на два. Ведь на каждую пару стропильных ног приходится только одна стойка. А теперь о самом главном – вычисляемые нами углы кровли образуются плоскостью основания (горизонталью) и линией стропила, уложенного под углом к мауэрлату.

Технически наклон крыши может изменяться в пределах от 0 до 90 градусов. В первом случае у нас получится плоская кровля, а во втором – односкатная (второй уклон должен быть меньше 90°).

Снеговая нагрузка — важный фактор для определения угла наклона крыши

Геометрия крыши с двумя скатами и углами отличается от предельных значений, но не может быть любой, возможное значение уклона стропил определяют под влиянием следующих факторов:

• Ветровой и снеговой нагрузки. Правильный уклон должен помочь сэкономить на строительстве каркаса. Ведь чем выше такая нагрузка, тем больше понадобится стропил, стоек и подкосов.
• Типа кровельного покрытия. Каждая разновидность конструкционного материала кровли накладывает ограничение на минимальное и максимальное значение вычисляемого угла.
• Стоимости строительных материалов – чем меньше уклон, тем дешевле конструкция. Ведь если уклон крыши равен нулю, то площадь ската равна габаритам кровельного перекрытия. А с увеличением уклона растет и площадь ската. И если вы выбрали дорогой стройматериал, то правильный уклон поможет сэкономить на его покупке.
• Габаритов самого строения – высота конька должна соответствовать расстоянию между мауэрлатами. Иначе вы получите искаженные пропорции и нарушите эстетику экстерьера дома.

Причем все упомянутые выше факторы взаимосвязаны, поэтому их рассматривают только в комплексе, когда высчитывают оптимальную геометрию кровли. Как это сделать? Об этом мы поговорим ниже по тексту.

Оптимальный угол наклона двухскатной крыши не должен приводить к увеличению снеговой и ветровой нагрузки, искажать экстерьер дома и вынуждать покупать больше кровельного и строительного материала. Поэтому для определения его величины мы будем последовательно двигаться по всем упомянутым параметрам, подбирая оптимальный размер для каждого из них. После чего мы вычислим уклон по среднему значению и допустимым пределам для кровельного материала.

Наиболее оптимальный угол наклона двухскатной крыши — около 37 градусов

Для ветровой нагрузки оптимальный уклон – это 0 градусов. В этом случае он не добавляет высоты строению. Поэтому все многоэтажные дома имеют плоскую кровлю. Кроме того, нулевой уклон дает минимальную площадь ската. В этом случае она равна площади перекрытия (потолка или пола). Для снеговой нагрузки оптимальный угол – это 60 градусов. Крыши с такими углами не накапливают снег на скатах, что позволяет не принимать во внимание снеговую нагрузку как таковую. В итоге средний уклон по снегу и ветру равен 30 градусам ((0+60)/2). Эта величина лежит за пороговым значением (25 градусов), позволяющим уменьшать расчётную снеговую нагрузку на 30 процентов и не наращивает нагрузку от ветра.

Оптимальный экстерьер дает соотношение высоты стойки и расстояние между мауэрлатом и лежней в пропорциях 3:4 или 1:1 (в случае с эксплуатируемой кровлей). То есть тангенс угла уклона в данном случае будет равняться 0,75 (3/4) или 1,0 (1/1), что соответствует углам 37 и 45 градусов. Средний угол по экстерьеру и ветровой/снеговой нагрузке равен 37,5 градусам ((30+45)/2), что соответствует оптимальной пропорции 3:4 (соотношение между высотой конька и половиной ширины строения со стороны фронтона).

То есть оптимальный угол ската должен находиться максимально близко к 37 градусам. Причем в заснеженных регионах его можно приблизить к 45 или даже 50°, а в южных областях – уменьшить до 30°. Ведь снеговая и ветровая нагрузка даже в средней полосе России соотносятся в пропорции 4:1. На квадратный метр кровельной конструкции в среднем давит около 200-210 килограмм снега или эквивалент 35-40 килограмм ветра. Поэтому противодействие снегу в наших широтах будет более актуальным.

С точки зрения кровельных материалов угол 37° позволяет использовать при обустройстве крыши такие разновидности, как двухслойный рубероид (толь), оцинковка с фальцами, шпунтованная черепица, шифер.

Как видите, под этот угол можно подобрать материал на любой вкус и кошелек. С позиции рационального использования пространства этот угол выгоден еще и тем, что обустроенная внутри крыши мансарда даст не менее 4 квадратных метров полезной площади на каждый метр длины лежня, а площадь внешнего покрытия будет колебаться в пределах 13 м 2 на метр длины конька. То есть 37° будут выгодны еще и с экономической точки зрения.

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

А ведь такое не редкость! Разберемся? Итак, какой же он – минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном – все плюсы, минусы, рекомендации и тонкости строительства здесь!

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и саморезы. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° – это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. А если кровля будет укладываться в двое и больше слоев, тогда минимальный порог будет еще выше. Вот почему современные строительные фирмы дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном, не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°, и даже больше.

Поэтому для профилированного стального листа как кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет!

Градусы, проценты и соотношения

Уклон крыши 8°, что соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции. Только почему кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это – одно и тоже, разница есть только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

• Плоскими
  называют такие крыши, угол наклона которых не превышает 5°.
• Скатными
  те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
• Крыши с небольшим углом наклона
  – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
• Крутые
  – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
• Большим
  называют тот уклон кровли, который приходится на промежуток 45-60°.
• А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист уже должен быть внизу кровельного пирога – как перекрытие. Просто меняется принцип конструкции.

Минусы и плюсы крыши с минимальным уклоном

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества.
Основные плюсы строительства такой кровли:

1. Меньший расход материала.
2. Более легкие и безопасные кровельные работы.
3. Отсутствие конька и проблем, связанных с его герметизацией.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – весомое давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

И вот мы перешли к досадным минусам.
Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Так, для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот на кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Почему и оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы немало сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

А теперь мы вас немного огорчим: даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет даже небезопасно! Почему? Читайте далее!

Ветровая и снеговая нагрузки

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее разузнайте, какая обычно здесь высота снежного покрова в самые зимние дни, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а как раз исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветровыми нагрузками. В этих местностях опасна так называемая «парусность кровли». Вы слышали или видели, как иногда по полям «гуляют» сорванные ветром мощные поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. И теперь представьте себе возможные последствия, если у вас уже в буквальном значении сорвет часть крыши. Помните, какой самый главный недостаток профнастила? «Парусность»!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы максимально снизить сопротивление ветра. Но почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие крутизны в этом случае тоже не лучше. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу как раз из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, среднее такое значение – 23 кг/м, где снеговая около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как всем известно, зимой бывает и по горло. А ведь такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну ни чем не примечательную зиму на плоской крыше может собраться столько снега, как если бы на ней вплотную стояла бы целая рота. Никакие стропилы такое не выдержат, а потому в районах с значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда и в усилении стропил необходимости нет – осадки на таком основании уже вообще не будут задерживаться. Ведь легко сползает снег только с крутых крыш.

Вот карта, по которой вы сможете найти параметры для своей местности:

Напугаем: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. А это уже полтонны! Вот почему крыши домов в этом регионе всегда такие высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы даже можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а ведь в некоторых регионах России его высота на кровлях иногда превышает больше метра. И хуже всего в этом плане приходится как раз минимальному уклону.

Поэтому принимать решение по поводу того, делать ли угол крыши из профнастила настолько малым, нужно взвешенно.

Как рассчитать угол наклона самостоятельно?

Первым делом обратите внимание, какие крыши у ваших соседей. Мы имеем ввиду то место, где вы собираетесь строиться. Обычно они имеют почти одинаковый уклон, значение которого выстрадано столетиями и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Или еще проще. Как вы наверняка помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза – это прямая ската крыши, а расстояние от конька до перекрытия – противолежащий катет. Расстояние от середины перекрытия до карнизного ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Второй не менее распространенный и такой верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину значения ширины здания, и умножаем на 100. Просто!

Вот и решайте, каким будет уклон вашей крыши, исходя из четырех основных факторов:

1. Запланированного бюджета.
2. Предполагаемых снеговых нагрузок.
3. Среднего значения ветра.
4. Необходимости в полезном подкровельном пространстве.

И, если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве, и что нужно будет делать.

Другие важные аспекты строительства

Обычно минимальные уклоны крыши с усиленными стропилами делают в крышах тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>стропилы=>утеплитель=>гидроизоляция=>обшивка.

Есть еще такой момент. Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько минимальным не был бы уклон крыши, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. Но нахлест, от 10 см до 20 см, защемите уже стальными заклепками. Рекомендуем сделать перекрытие на две волны.

Есть такая зависимость: чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше уже эффективная площадь материала:

• В пределах 15-30° наклона нахлест делайте 15-20 см.
• А вот при строительстве более крутой кровли, с углом 30°, нахлест должен быть от 10 до 15 см.
• Если же угол наклона крыши уже меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
• При минимальном угле 8° наклона металлопрофильной крыши стыки между листами нужно делать двойными, тщательно заделывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Более конкретно: чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

Сложно представить себе любое здание без крыши. Кровля должна защищать здание от воздействия природных осадков, обладать огнестойкими и водонепроницаемыми свойствами, обеспечивать эффективный отвод атмосферных осадков. Долговечность эксплуатации здания и его отдельных элементов во многом зависит от качественной крыши. Для достижения лучших результатов стоит использовать более простые виды скатных крыш: односкатные, двухскатные, вальмовые, полувальмовые, мансардные.

Минимальный угол наклона крыши из металлочерепицы должен составлять 14 градусов.

Основные данные

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что от угла наклона напрямую зависит . Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, — уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Как измерить уклон

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

получаем

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

Единицы измерения и инструменты

В основание металлической конструкции встроены цифровой дисплей с элементами управления.

Величина уклона на всех чертежах может обозначаться в градусах или в процентах, а сам он обозначается буквой «i». В настоящий момент нет строгих правил, как обозначать данную величину. Единицей измерения считают градусы или проценты (%).

Угол уклона измеряется двумя способами:

1. Специальным уклономером.
2. Математическим способом, с помощью вычислений.

Уклономер — это специальная рейка с рамкой, у которой между планками есть ось, на которой закреплен маятник, и своя шкала деления. Когда эта рейка расположена в горизонтальном положении, то маятник на ее шкале отклонен на ноль градусов. Для произведения измерения уклона ската рейку прибора располагают перпендикулярно коньку, в вертикальном положении.

По шкале определяют угол отклонения маятника, который указывает уклон этого ската данной крыши в градусах. Этот метод определения применяется очень и очень редко. На данный момент разработано множество геодезических приборов для определения этих величин и специальные уровни-уклономеры, как капельные, так и электронные.

Математический расчет

1. Вертикальная высота (обозначается как H) — высота от верхней точки данного ската (обычно считают от конька) до самой нижней точки (так называемого карниза).
2. Заложение — горизонтальный промежуток от самой нижней точки данного ската до самой верхней его точки.

Уклон крыши (его величину) с применением математического расчета находят так.

Угол наклона отдельного ската i выражается через отношение измеренной высоты крыши Н к расстоянию заложения L. Таким образом

Для точного определения этого значения в процентах отношение i умножают на 100. Затем, для определения его значения в градусах, мы производим перевод процентов в градусы.

Для полного понимания этого метода приведем наглядный расчет:

высота равна 3,0 м,

длина заложения равна 5 м.

По формуле вычисляем i:

Проводим расчет процентов

Переводим в градусы. Получаем 31 градус.

Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора
, который расположен ниже.

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли
   , климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования
   , которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли.
   Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году.
   В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

ОБРАТИТЕ ВНИМАНИЕ!

Когда уклон установлен на отметке 45 градусов и выше, расчет снеговой нагрузки уже не принимают во внимание, поскольку такая кровля является «самоочищающейся».

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции
. Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса
. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Визуально трактовка понятия выглядит гораздо проще, поскольку при виде плоских вальм или при наличии небольшого уклона (в интервале 2-7%), сразу становится понятно, почему она получила такое название. Эксплуатируемая мансарда указывает на наличие чердачного пространства.

Расчет угла наклона крыши: калькулятор

Обозначения полей в калькуляторе

Укажите кровельный материал:

Выберите материал из списка —
Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)
Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)
Волнистые целлюлозно-битумные листы (6 кг/м2)
Битумная (мягкая, гибкая) черепица (15 кг/м2)
Из оцинкованной жести (6,5 кг/м2)
Листовая сталь (8 кг/м2)
Керамическая черепица (50 кг/м2)
Цементно-песчаная черепица (70 кг/м2)
Металлочерепица, профнастил (5 кг/м2)
Керамопласт (5,5 кг/м2)
Фальцевая кровля (6 кг/м2)
Полимер-песчаная черепица (25 кг/м2)
Ондулин (еврошифер) (4 кг/м2)
Композитная черепица (7 кг/м2)
Натуральный сланец (40 кг/м2)
Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши (фото выше):

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)
2 (120/84 кг/м2)
3 (180/126 кг/м2)
4 (240/168 кг/м2)
5 (320/224 кг/м2)
6 (400/280 кг/м2)
7 (480/336 кг/м2)
8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia
I
II
III
IV
V
VI
VII

Высота до конька здания

5 м
от 5 м до 10 м
от 10 м

Тип местности

Открытая местность
Закрытая местность
Городские районы

Результаты расчетов

Угол наклона крыши: 0
градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0
м 2 .

Примерный вес кровельного материала: 0
кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0
рулонов.

Стропила:

Нагрузка на стропильную систему: 0
кг/м 2 .

Длина стропил: 0
см.

Количество стропил: 0
шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0
рядов.

Равномерное расстояние между досками обрешетки: 0
см.

Количество досок обрешетки стандартной длиной 6 метров: 0
шт.

Объем досок обрешетки: 0
м 3 .

Примерный вес досок обрешетки: 0
кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов).
В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

ОБРАТИТЕ ВНИМАНИЕ!

Существует один нюанс, который необходимо принять во внимание при конструировании плоской поверхности. Обязательное условие — установление водоотводных воронок, стенки которых будут наклоняться на 1,5 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов
. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º.
Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

ОСТОРОЖНО!

При небольшом азимуте стыки обрабатываются морозо- и водостойким герметиком в обязательном порядке.
Если же показатель равен 15 градусам или выше, тогда настилание профнастила должно происходить при нахлесте в 200 мм, а если уклон крыши меньше 15º — нахлест увеличивается на две «волны».

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов
  , для металлочерепицы данный показатель следует увеличить до 15º.

• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов
  . Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.

• При укрытии керамической черепицы наклон должен быть минимум 22º
  . Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%
  . Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов
  , если планируются окна в панелях, то уклон увеличивается до 7 градусов.

Зависимость уклона от выбора кровельного покрытия

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой
  . На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку
  . После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений
  , малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов
  . Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета
  . Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши.
Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Полезное видео

Вконтакте

Что такое 10 градусов наклона на беговой дорожке?

Наклон беговой дорожки обычно указывается в процентах, а не в градусах.

Использование беговой дорожки — это эффективный способ начать тренировку, когда погода не способствует бегу или ходьбе на открытом воздухе или если вы предпочитаете бегать по более мягкой поверхности. Многие моторизованные беговые дорожки предлагают бонус в виде возможности выбора точной скорости, а также наклона деки, что позволяет имитировать подъем по устойчивому уклону.

Обоснование использования функции наклона

Хотя бег или ходьба в гору утомительнее, чем ходьба по плоской поверхности, они имеют уникальное преимущество, так как позволяют очень сильно увеличивать частоту сердечных сокращений, не требуя высоких скоростей. Это снижает ударное напряжение. Кроме того, бег по холмам на улице требует, чтобы вы неоднократно бегали трусцой вниз сверху. Часто на асфальте эти факторы не только подвергают ноги большему стрессу, но также прерывают часть тренировки, связанную с лазанием, что не является проблемой для беговой дорожки.

Механика

Большинство беговых дорожек можно настроить на уклон не менее 10 процентов, обычно с шагом в один градус, но в некоторых моделях они могут быть установлены с шагом в половину градуса; некоторые модели допускают 15-процентную оценку. Для справки, максимально допустимый уклон на большинстве автомагистралей между штатами составляет 6 процентов, в то время как средний уклон 7,6-мильной гонки Mount Washington Road Race, одной из самых популярных гонок в гору в стране, составляет около 12 процентов.Для большинства людей беговая форма заметно ухудшается при уклонах более 10 процентов, в то время как 5 процентов, как правило, достаточно сложно для бегунов и пешеходов в средней физической форме.

Процентная оценка: что это?

Если вы не тратите время на то, чтобы заново пережить свои школьные дни геометрии, термин «процентная оценка» может не иметь большого значения. Но вы можете вспомнить концепцию уклона, которая представляет собой просто «подъем через пробег» или пройденное расстояние по вертикали, разделенное на пройденное расстояние по горизонтали.Например, если вы поднимаетесь по пандусу с 40-футовым основанием и в процессе набираете 10 футов, уклон составит 10/40 или 0,25. Чтобы преобразовать в процентное содержание, просто умножьте наклон на 100. Таким образом, в этом примере процентное содержание составляет 0,25 x 100 = 25 процентов.

Преобразование из процентной оценки в градусы

Переходя от геометрии к тригонометрии, наклон также совпадает с тангенсом угла возвышения. Это означает, что тангенс A = (подъем / спуск) или обратный тангенс (подъем / спуск) = A, где A — интересующий угол.Если вы хотите найти угол наклона 15% с помощью калькулятора, вы найдете арктангенс 0,15, который окажется примерно 8,5 градуса. С другой стороны, если вы знаете, что угол составляет 10 процентов, вы просто находите тангенс этого угла, который оказывается 0,176, что дает процентное отклонение 17,6. Таким образом, угол наклона в 10 градусов немного выше, чем на стандартной беговой дорожке. Если вы не хотите проводить расчеты, в Интернете есть таблицы преобразования степеней в классы (см. Ресурсы).

Какая степень 1 12? — Кухня

Кровля с малым уклоном

Градиент крыши	Градусов	процентов
1/2: 12	2,39 °	4,17%
1: 12	4,76 °	8,3%
2: 12	9,46 °	16,67%
3: 12	14,04 °	25%

1 •

Что такое уклон от 1 до 12?

Коэффициент уклона 1:12 (рекомендуется ADA) означает, что на каждый дюйм подъема вам понадобится один фут уклона.Например, для подъема на 12 дюймов потребуется пандус высотой 12 футов для достижения соотношения 1:12. Соотношение уклона 2:12 означает, что на каждые два дюйма подъема вам потребуется один фут уклона.

Каков процент уклона 1/12?

Для пандуса максимально допустимый уклон составляет 8,33% (8,33% — уклон 1:12).

Какая степень 7 12?

Следующая диаграмма позволит вам легко преобразовать уклон крыши в градусы; Угол наклона 7:12 равен 30,26 градусам.

Как рассчитать угол наклона?

Поскольку угол наклона равен тангенсу доли подъема / хода, он может быть вычислен как арктангенс подъема / хода.Рисунок 7.10. 2 Подъем на 100 футов над спуском на 100 футов дает угол наклона 45 °. Подъем на 50 футов над спуском на 100 футов дает угол наклона 26,6 °.

Как вы получаете степень?

Каждый градус делится на 60 равных частей, называемых минутами. Итак, семь с половиной градусов можно назвать 7 градусами и 30 минутами, записанными как 7 ° 30 ′. Каждая минута делится на 60 равных частей, называемых секундами, и, например, 2 градуса 5 минут 30 секунд записывается как 2 ° 5 ′ 30 ″.

Как перевести оценки в градусы?

Чтобы преобразовать измерение градиента в градус, умножьте угол на коэффициент преобразования.Угол в градусах равен градуанам, умноженным на 0,9.

Как перевести проценты в градусы?

У круга 360 градусов, поэтому, если вы хотите выразить угол в процентах, просто разделите значение угла (в градусах) на 360 и умножьте на 100.

Какая часть круга равна углу в 1 градус?

Угол, который составляет 1/360 окружности, называется «углом в один градус» и может использоваться для измерения углов.

Как найти один градус круга?

Полный круг имеет 360 градусов, что означает, что 100% круга составляет 360 градусов.Сначала преобразуйте проценты в десятичные числа. Теперь, если вы умножите 360 на 0,35, вы получите степень в градусах, которая соответствует проценту, равному 126.

Что такое 11pi 12 градусов?

11π / 12 равно 165 °.

Что такое 7pi 12 в градусах?

Sin 7pi / 12 также можно выразить с помощью эквивалента заданного угла (7pi / 12) в градусах (105 °).

Какая степень составляет шаг 4/12?

Крыши с уклоном 4/12 составляют примерно 18,4 градуса, в зависимости от того, насколько точными вы хотите быть при измерении.Ознакомьтесь с нашей таблицей углов крыши, чтобы увидеть больше примеров точных углов (выраженных в градусах) обычных уклонов крыши.

Преобразование процентов в градусы — Преобразование единиц измерения

››
Преобразовать процент в градус

Пожалуйста, включите Javascript для использования
конвертер величин.
Обратите внимание, что вы можете отключить большую часть рекламы здесь:
https://www.convertunits.com/contact/remove-some-ads.php

››
Дополнительная информация в конвертере величин

Сколько процентов в 1 градусе?
Ответ — 0.27777777777778.
Мы предполагаем, что вы конвертируете от процентов до градусов .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
процент или
градус
Производная единица СИ для угла — радиан.
1 радиан равен 15,91549430919 процентам, или 57,295779513082 градусам.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как переводить проценты в градусы.
Введите свои числа в форму для преобразования единиц!

››
Таблица быстрой конвертации процентов в градусы

1 процент до степени = 3.6 градусов

5 процентов до степени = 18 градусов

10 процентов до градусов = 36 градусов

15 процентов до степени = 54 градуса

20 процентов до степени = 72 градуса

25 процентов до градуса = 90 градусов

30 процентов до градусов = 108 градусов

40 процентов до степени = 144 градуса

50 процентов до градусов = 180 градусов

››
Хотите другие юниты?

Вы можете произвести обратное преобразование единиц измерения из
градус в процент или введите любые две единицы ниже:

››
Преобразование общих углов

процента до оборота
процент до минуты
процент до 1/4 круга
процент до градиента
процент до радиана
процент до 1/8 круга
процент до 1/16 круга
процент до 1/10 круга
процент до второго
процент к пункту

››
Определение: Степень

.

Градус (или полный градус дуги), обычно обозначаемый символом °, представляет собой измерение плоских углов или местоположения вдоль большого круга сферы (например, Земли или небесной сферы), представляющих 1 / 360 полного оборота.

››
Метрические преобразования и др.

ConvertUnits.com предоставляет онлайн-
калькулятор преобразования для всех типов единиц измерения.
Вы также можете найти метрические таблицы преобразования для единиц СИ.
в виде английских единиц, валюты и других данных. Введите единицу
символы, сокращения или полные названия единиц длины,
площадь, масса, давление и другие типы. Примеры включают мм,
дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см,
метры в квадрате, граммы, моль, футы в секунду и многое другое!

1926 Подчасть P Приложение B — Наклон и наклон

(a) Область применения и применение .Это приложение содержит спецификации для уклонов и уступов при использовании в качестве методов защиты сотрудников, работающих на раскопках, от провалов. Требования этого приложения применяются, когда проектирование систем защиты от наклона и уступа должно выполняться в соответствии с требованиями, изложенными в § 1926.652 (b) (2).

(б) Определения .

Фактический уклон означает уклон, на котором вырывается земляная выемка.

Бедствие означает, что почва находится в таком состоянии, при котором обрушение неизбежно или может произойти. О бедствии свидетельствуют такие явления, как образование трещин на поверхности открытого раскопа или рядом с ним; проседание края котлована; оседание материала с забоя или вздутие или вздыбление материала со дна выемки; отслоение материала от забоя котлована; и расслоение, то есть небольшие количества материала, такого как галька или небольшие комки материала, внезапно отделяющиеся от поверхности выемки и просачивающиеся или скатывающиеся в выемку.

Максимально допустимый уклон означает самый крутой уклон забоя выемки, который приемлем для наиболее благоприятных условий площадки в качестве защиты от обвалов, и выражается как отношение расстояния по горизонтали к вертикальному подъему (H: V) .

Кратковременное воздействие означает период времени, не превышающий 24 часов, когда раскопки открыты.

(c) Требования — (1) Классификация почвы .Отложения почвы и горных пород должны классифицироваться в соответствии с приложением A к подразделу P части 1926.

(2) Максимально допустимый уклон . Максимально допустимый уклон грунта или горных пород должен определяться по Таблице B-1 настоящего приложения.

(3) Фактический наклон . (i) Фактический уклон не должен быть круче максимально допустимого.

(ii) Фактический уклон должен быть менее крутым, чем максимально допустимый уклон, при наличии признаков бедствия.Если возникает такая ситуация, уклон должен быть уменьшен до фактического уклона, который составляет по крайней мере от ½ горизонтали до одной вертикали (½H: 1V) менее крутой, чем максимально допустимый уклон.

(iii) При наличии дополнительных нагрузок от хранимых материалов или оборудования, рабочего оборудования или дорожного движения компетентное лицо должно определить степень, в которой фактический уклон должен быть уменьшен ниже максимально допустимого уклона, и должен гарантировать, что такое уменьшение достигнуто. Дополнительные нагрузки от смежных конструкций должны оцениваться в соответствии с § 1926.651 (i).

(4) Конфигурации . Конфигурация наклонных и наклонных систем должна соответствовать рисунку B-1.

ТАБЛИЦА B-1
МАКСИМАЛЬНО ДОПУСТИМЫЕ НАКЛОНЫ

ТИП ПОЧВЫ ИЛИ ПОРОД	МАКСИМАЛЬНО ДОПУСТИМЫЕ УКЛЫ (В: В) (1) ДЛЯ КОПЕК НА ГЛУБИНЕ МЕНЕЕ 20 ФУТОВ (3)
СТАБИЛЬНАЯ ПОКАЛА ТИП A (2) ТИП B ТИП C	ВЕРТИКАЛЬНО (90º) 3/4: 1 (53º) 1: 1 (45º) 1 ½: 1 (34º)

Сноска (1) Цифры, указанные в скобках рядом с максимально допустимыми уклонами, представляют собой углы, выраженные в градусах от горизонтали.Углы скруглены.

Сноска (2) Кратковременный максимально допустимый уклон 1 / 2H: 1V (63º) допускается при выемках в грунте типа A глубиной 12 футов (3,67 м) или менее. Кратковременные максимально допустимые уклоны для котлованов глубиной более 12 футов (3,67 м) должны составлять 3 / 4H: 1V (53º).

Сноска (3) Наклон или уступ для раскопок глубиной более 20 футов должен проектироваться зарегистрированным профессиональным инженером.

Рисунок B-1

Конфигурации наклона

(Все уклоны, указанные ниже, указаны в соотношении по горизонтали и вертикали)

Б-1.1 Раскопки в почве типа А.

1. Все простые выемки на откосе глубиной 20 футов или менее должны иметь максимально допустимый уклон ¾: 1.

ПРОСТОЙ СКЛОН — ОБЩЕЕ

Исключение: простые выемки на откосе, открытые 24 часа или менее (краткосрочные) и глубиной 12 футов или менее, должны иметь максимально допустимый уклон ½: 1.

ПРОСТОЙ СКЛОН — КОРОТКИЙ СРОК

2. Все выемки с уступом глубиной 20 футов или менее должны иметь максимально допустимый уклон от 3/4 до 1 и следующие максимальные размеры уступа:

СКАМЬЯ ПРОСТАЯ

НЕСКОЛЬКО СКАМЬИ

3.Все выемки глубиной 8 футов или менее, которые имеют неподдерживаемые вертикальные нижние части, должны иметь максимальную вертикальную сторону 3½ фута.

НЕПОДДЕРЖИВАЕМАЯ ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ — МАКСИМАЛЬНАЯ ГЛУБИНА 8 ФУТОВ)

Все выемки глубиной более 8 футов, но не более 12 футов с неподдерживаемыми нижними частями с вертикальными сторонами должны иметь максимально допустимый уклон 1: 1 и максимальную вертикальную сторону 3½ фута.

НЕ ПОДДЕРЖИВАЕМАЯ ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ — МАКСИМАЛЬНАЯ ГЛУБИНА 12 ФУТОВ)

Все котлованы глубиной 20 футов или менее, имеющие вертикально расположенные нижние части, поддерживаемые или экранированные, должны иметь максимально допустимый уклон ¾: 1.Система поддержки или экрана должна выступать как минимум на 18 дюймов выше верхней части вертикальной стороны.

ОПОРНАЯ ИЛИ ЭКРАНИРОВАННАЯ ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ

4. Все остальные выемки на простых склонах, сложных откосах и вертикально расположенных нижних частях должны соответствовать другим вариантам, разрешенным в соответствии с § 1926.652 (b).

B-1.2 Выемка грунта типа B

1. Все простые выемки на откосе глубиной 20 футов или менее должны иметь максимально допустимый уклон 1: 1.

ПРОСТОЙ СКЛОН

2. Все выемки с уступом глубиной 20 футов или менее должны иметь максимально допустимый уклон 1: 1 и следующие максимальные размеры уступа:

ОДИНАРНАЯ СКАМЬЯ

НЕСКОЛЬКО СКАМЬИ

3. Все котлованы глубиной 20 футов или менее, в которых нижние части имеют вертикальные стороны, должны быть экранированы или поддерживаться на высоте не менее 18 дюймов над верхом вертикальной стороны. Все такие выемки должны иметь максимально допустимый уклон 1: 1.

ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ

4. Все остальные выемки под уклоном должны соответствовать другим вариантам, разрешенным в § 1926.652 (b).

B-1.3 Выемка грунта типа C

1. Все простые выемки на откосе глубиной 20 футов или менее должны иметь максимально допустимый уклон 1½: 1.

ПРОСТОЙ СКЛОН

2. Все котлованы глубиной 20 футов или менее, нижние части которых имеют вертикальные стороны, должны быть экранированы или поддерживаться на высоте не менее 18 дюймов над верхом вертикальной стороны.Все такие выемки должны иметь максимально допустимый уклон 1½: 1.

ВЕРТИКАЛЬНАЯ НИЖНЯЯ ЧАСТЬ

3. Все остальные выемки под уклоном должны выполняться в соответствии с другими вариантами, разрешенными в § 1926.652 (b).

Б-1.4 Земляные работы в слоистых грунтах

1. Все выемки глубиной 20 футов или менее, сделанные в слоистых грунтах, должны иметь максимально допустимый уклон для каждого слоя, как указано ниже.

2. Все остальные выемки под уклоном должны выполняться в соответствии с другими вариантами, разрешенными в § 1926.652 (б).

Сколько степеней в 7-процентной оценке? — Реабилитацияrobotics.net

Сколько степеней дает 7-процентная оценка?

Крутые крыши

Градиент крыши	Градусов	процентов
4: 12	18,43 °	33,33%
5: 12	22,62 °	41,67%
6: 12	26,57 °	50%
7: 12	30.26 °	58,33%

Как перевести проценты в градусы?

Полный круг имеет 360 градусов, что означает, что 100% круга составляет 360 градусов. Сначала преобразуйте проценты в десятичные числа. Теперь, если вы умножите 360 на 0,35, вы получите степень в градусах, которая соответствует проценту, равному 126.

Сколько градусов в процентах?

3,6

Что такое оценка 10%?

Оценка шоссе обычно выражается в процентах.Любое число, представленное в десятичной форме, можно преобразовать в процентное умножение. это число на 100. Следовательно, уклон шоссе 0,1 упоминается как «уклон 10 процентов», потому что 0,1 умноженное на 100 равно 10 процентам.

Крутой 6-й класс?

При движении по шоссе вы можете увидеть дорожный знак с надписью «Уклон 6%» или «Крутой уклон». Уклон дороги — это, по сути, ее уклон. Дорожный знак, указывающий на уклон 6% или уклон 6%. Шестипроцентный уклон означает, что высота дороги изменяется на 6 футов на каждые 100 футов горизонтального расстояния (Рисунок 1.3).

Что такое уклон 30%?

Консультант по техническому обслуживанию

Эрик Хован демонстрирует крутизну 30-градусного уклона, сначала поднимаясь и спускаясь, а затем проехав по тому же маршруту с трактором Ventrac 4500. 30 градусов эквивалентны уклону 58%, что является еще одним способом описания величины уклона.

Можно ли кататься на лыжах на крутизне 90 градусов?

К счастью, большинство склонов на горнолыжных курортах имеют угол менее 45 °. Принято считать, что уклон считается крутым, если его высота превышает 30 °, или 66%.Некоторые профессиональные фрирайдеры преодолевают склоны выше 60 °, но когда они становятся слишком крутыми, снегу вообще трудно прилипать.

Что такое крутой уклон по математике?

По математике, круче означает больше, поэтому наклон этой линии больше, чем наклон линии второго фигуриста. Вы также можете заметить, что фигуристы спускаются по рампе слева направо. Он также измеряет крутизну линии — чем круче наклон, тем больше значение уклона!

Насколько крутой склон в 35 градусов?

70 процентов

Насколько круты двойные черные ромбы?

490 футов

Что сложнее двойного черного алмаза?

Северная Америка, Австралия и Новая Зеландия

Рейтинг маршрута	Уровень сложности
Зеленый круг	Самый простой
Синий квадрат	Средний Более сложный
Черный бриллиант	Продвинутый Самый сложный
Двойной черный бриллиант	Только эксперт Чрезвычайно сложный

Опасны ли черные бриллианты?

Самый высокий уровень склонов большинства горнолыжных курортов Северной Америки — двойной черный ромб.Это самые сложные и опасные трассы на горе. Пробираться по этим трассам должны только опытные лыжники. Вы можете ожидать быстро меняющихся условий снега, препятствий и необходимости быстрой реакции и принятия решений.

Есть ли тройной черный бриллиант?

Это в названии. По данным Big Sky Resort Ski Patrol, «методология обозначения трасс как тройной черный ромб включает: подверженность неконтролируемым падениям на крутых, непрерывных спусках, сложность маршрута и рельеф местности с серьезными последствиями.”…

Какая самая сложная лыжная трасса в мире?

10 самых страшных лыжных трасс в мире

• Джексон-Хоул, Вайоминг: кулуар Корбета.
• Скво-Вэлли, Калифорния: пальцы.
• Ла Грав, Франция.
• Портильо, Чили: Super C.
• Банф, Канада: Погружение в Делириум.
• Гора Ётэй, Япония.
• Кыргызстан, Средняя Азия.
• Горы Селкирк и Монаши, Канада.

Какая самая сложная лыжная трасса в Америке?

Рэмбо

Что такое лыжник 3-го уровня?

Уровень 3: Уверенные новички, умеющие останавливаться и делать круглые клиновые повороты на легких зеленых трассах для начинающих.Уровень 4: осторожные лыжники среднего уровня, умеющие соединять повороты на зеленой или легкой синей трассе на умеренной скорости.

Насколько крутой 10-процентный уклон

Кроме того, насколько крутой 10-процентный уклон? Разные символы разного значения. процентное значение — подъем / спуск * 100. Насколько крутым является 10-процентный уклон? Градусы Градиент Процент 10 ° 1: 5,67 17,6% 14,04 ° 1: 4 25% 15 ° 1: 3,73 26,8%.

Насколько крутой уклон в 10 градусов?

Таблица общих уклонов в градусах архитектуры Процент градиента 4.76 ° 1: 12 8,3% 7,13 ° 1: 8 12,5% 10 ° 1: 5,67 17,6% 14,04 ° 1: 4 25%.

Что означает уклон 10%?

Например, 10-процентный уклон означает, что на каждые 100 футов горизонтального расстояния высота изменяется на 10 футов: 10 футов 100 футов × 100 = 10 {10 футов \ более 100 футов} × 100 = 10% 100 футов 10 футов × 100 = 10. Предположим, наклон меняется на 25 футов на расстоянии 1000 футов.

Какая самая крутая дорога в Америке?

Кантон-авеню — это улица в Питтсбурге, район Бичвью в Пенсильвании, которая является самой крутой официально зарегистрированной общественной улицей в Соединенных Штатах.Кантон-авеню имеет длину 630 футов (190 м) (длина холма составляет около 65 метров) и, как утверждается, включает уклон 37% при длине 21 фут (6,4 м).

Как называется крутой спуск?

Откос — это крутой склон или длинный обрыв, который образуется в результате разломов или эрозии и разделяет два относительно ровных участка с разной высотой. Термины уступ и лицо уступа часто используются как синонимы с откосом.

Насколько крутой склон в 45 градусов?

Угол наклона 45 градусов эквивалентен 100-процентному уклону, и оба значения означают, что бег спускается на одну вертикальную ногу на каждую горизонтальную ногу.«В перспективе очень крутой съезд с шоссе составляет примерно 7 процентов или около 4 градусов», — говорится в карте маршрутов Highlands Extreme Guide.

Насколько крутой подъем на 20%?

Неважно, что именно означает, 20% круче 10%. При съемке 20% интерпретируется как 20% прямого угла (например, кирпичной стены) и, следовательно, будет 18 градусов.

Что такое 50% в оценке?

Если ваш ТА считает, что оценка находится на границе C + / B, вы получите, возможно, 70%, что находится на границе между C + и B.Ваш ТА в любом случае мог дать вам процент, и в этом случае он был записан. Letter Grade Процентный диапазон Средний D от 50% до 54% ​​52,5% E от 40% до 49% 45% F от 0% до 39% 20%.

Какой самый крутой уклон в Калифорнии?

Самая короткая улица в Лос-Анджелесе — Пауэрс-Плейс, расположена в центре Лос-Анджелеса. Он простирается всего на 13 футов между Террасой Альварадо и Бонни Брэ. Самый крутой уклон в Лос-Анджелесе (33,3%) — у Элдред-стрит в Хайленд-Парке.

Что считается крутым уклоном?

Крутые склоны юридически определяются как склоны холмов, имеющие высоту 15 футов или более по вертикали, превышающую 100 футов горизонтального участка или 15% уклона (Рисунок 1).

Что такое наклон 20%?

у.е. 0-10% = умеренный уклон 10-15% = слегка крутой уклон 15-20 = довольно крутой уклон 20-25% = крутой уклон 25-30 +% = очень крутой уклон. 1 Нравится.

Что такое наклон 30%?

Что означает оценка 30%? Это означает, что если вы пройдете расстояние вверх по склону, соотношение вертикального и горизонтального расстояния (умноженное на 100) даст вам оценку. Обычно мы изображаем крутизну склона под углом, но это, по сути, то же самое.

Что такое наклон 25%?

Например, наклон в 25 процентов — это просто соотношение 25: 100. Приведенный ниже 25-процентный наклон показывает, что наклон повышается. 25 дюймов на каждый дюйм горизонтального расстояния. Наклон поднимается на 2,5 сантиметра или каждые 10 сантиметров горизонтального расстояния и поднимается на 1,25 дюйма на каждые 5 дюймов горизонтального расстояния.

Какой самый крутой горный перевал в США?

Перевал Трущобы — высокий горный перевал на высоте 3 над уровнем моря.514 м (11530 футов) над уровнем моря, расположенный в округе Хинсдейл, на юго-западе Колорадо, США. Он утверждает, что это самый крутой уклон из всех дорог с твердым покрытием и в хорошем состоянии в Колорадо.

Какой самый крутой уклон железных дорог в мире?

Самая высокая в мире степень сцепления для железных дорог с содержанием 13,8% встречается в трамвайной сети Лисбона, Португалия.

Уклон 5%?

Уклон 5%? Вертикальный подъем 5 футов на 100 футов соответствует уклону 5%. Часто используется при езде на велосипеде по горам и холмам.Имейте в виду, что уклон обычно является средним за весь пробег. Насколько крутым является уклон в 15 градусов? Наклон (%) Приблизительные градусы Терминология 70 — 100 35 — 45 Крутой склон.

Насколько крутой уклон 30 процентов?

Этапы: Наклон (%) Приблизительные градусы Терминология 15–30 8,5–16,5 Сильный уклон 30–45 16,5–24 Очень сильный уклон 45–70 24–35 Крайний уклон 70–100 35–45 Крутой склон.

Что такое уклон 5% на шоссе?

Пятипроцентный уклон означает более 100 футов, дорога будет подниматься или опускаться на пять футов.В реальной жизни табличка «Понижение на 5% в следующих 4 милях» означает, что за четыре мили вы потеряете 1056 футов высоты за четыре мили бега. Вот математика: 5280 футов (на милю) умножить на четыре мили = 21 120 футов x.

Что такое наклон 1%?

1% в виде десятичной дроби равен 0,01, следовательно, наклон равен 0,01. Это означает, что для участка трубы определенной длины подъем должен быть в 0,01 раза больше длины. Таким образом, для вашего примера, поскольку длина пробега составляет 80 футов, что составляет 80 × 12 = 960 дюймов, подъем должен быть равен 0.01 × 960 = 9,6 дюйма.

Сколько градусов дает оценка 10%?

Склоны в зависимости от уклонов в зависимости от% уклона Угол наклона (градусы) Уклон уклона (%) 9 1 15,8 10 1 17,6 11 1 19,4.

Какой самый крутой разрешенный уклон дороги?

1. Кантон-авеню, Питтсбург, Пенсильвания; 37-процентный градиент. Это самая крутая официально зарегистрированная улица в США и, вероятно, в мире. Хотя его 37-процентный уклон составляет всего около 21 фута, он по-прежнему останавливает пешеходов и байкеров.

Что такое уклон 2% в дюймах?

Минимальный наклон, который я рекомендую, составляет два процента, или 1/4 дюйма на фут. Например, уклон на расстоянии четырех футов от вашего дома должен быть на один дюйм ниже уклона рядом с вашим домом.

Могут ли электромобили Alkè преодолеть крутой склон?

Очень полезный параметр при выборе электромобиля — максимальный преодолеваемый уклон. Здесь пояснения к типам восхождений и типу транспортных средств, которые будут использоваться.

Чтобы вычислить наклон в процентах, просто примените следующую формулу:

• Просто возьмите метровую шахту, спиртовой уровень и отвес. Положите линейку по горизонтали, сверяясь с уровнем, а затем запишите длину отвеса, это расстояние будет в процентах поиска.
• Обратите внимание, не путайте проценты и градусы. 100% уклон — это уклон 45 ° (попробуйте только что объясненный метод!).
• ПРЕДУПРЕЖДЕНИЕ: Преодолеваемый подъем транспортных средств измеряется в процентах и ​​отличается от уклона в градусах, например, 100% уклон — это уклон 45 градусов. Наклон в процентах и ​​наклон в градусах: РАЗНОЕ .

Таблица соответствия между процентами уклона и градусами уклона:

Максимальный наклон — единственный важный параметр?

Нет, мы также должны учитывать, сколько времени это такой подъем, чтобы преодолеть 10-15 метров, например, пандус в гараж или в больницу, сильно отличается от подъема на холм на электромобиле.

Транспортные средства и склоны:

Очень часто наши клиенты спрашивают нас, какое транспортное средство лучше всего подходит в зависимости от местности и преодолеваемых подъемов. Вот краткое описание:

Пандус гаражный	Все ATX 310E и ATX 320E не имеют проблем, потому что они оптимизированы для этой ситуации.
Уклон набережной	Электромобиль может плавно преодолевать подъемы с места.
склон дюн	или песчаные почвы должны иметь внедорожный электромобиль Alke ATX 330E с отделкой и внедорожным комплектом «Alkè sand».
Холмистые тропы в гору 400 метров	В этом случае необходимо иметь ATX 330E, и мы должны проанализировать длину и характеристики местности.
Грязь вверх и вниз	Для грунтовой дороги у вас должен быть ATX 330E и вы должны пойти и проанализировать самый коварный уклон, который не должен быть выше 35%.
Off Road — уклон до 100%	В данном случае лучший автомобиль — это полноприводный автомобиль.

Рекомендации по преодолению склонов с различным дорожным покрытием

Помимо процента уклона склона, с которым вам придется столкнуться с транспортным средством, еще одним важным элементом, который необходимо знать для правильной оценки наиболее подходящей модели, безусловно, является тип местности, потому что грунтовая дорога имеет некоторых сложностей больше, чем асфальтированная дорога.

Наклон	Описание
Асфальтовый склон	Эту крутизну легче всего решить, поскольку требуемая мощность постоянна.
Грязь с ямками	Наличие ям увеличивает уклон, поэтому, если вы остановитесь внутри ямы, в случае пропуска выезда потребуется вернуться.
Ступеньки подъема	Ступени увеличивают уклон холма, поэтому, если ваш рост превышает 7 см.Трассы необходимо построить так, чтобы уклон был постоянным.
Ступеньки со шпилькой	Шпилька является критической точкой подъема, поскольку в ней отсутствует спуск, а также у нее максимальный уклон, поэтому именно здесь мы должны рассчитать уклон холма.

GoPro: невероятный внедорожный электромобиль, бросающий вызов холмам Тосканы
