Уклон кровельных панелей сэндвич: Крыша из сэндвич панелей — технология монтажа

Содержание

Минимальный уклон кровли из сэндвич панелей: кровельные панели для плоской крыши, СНИП, угол наклона крыши — np-sss.ru

Крыша строения бывает самой разной формы. Причем уклон, под которым выполняется кровля, в основном зависит не от внешнего вида, а от практичности и некоторых требований. Так как от остроты либо же плоскости зависит то насколько кровля будет прочной и насколько правильно она будет исполнять свои функции. Исходя из всего этого уклон рассчитывается, беря во внимание все важные моменты.

Алгоритм монтажа сэндвич панелей

Правильная укладка кровли из сэндвич панелей выполняется по определенной методике:

  1. Сначала проводятся подготовительные работы. На этом этапе производятся все замеры, расстановки столбов и ригелей. Также необходимо убедиться в завершенности предшествующих монтажу кровли работ и подготовить инструменты.
  2. Далее крепятся сами панели. Для этого используются специальные крепежные элементы, которые должны соответствовать выбранным элементам. Соединители собираются при помощи шуруповертов со специальными насадками. Кроме того, нужно защитить крышу от различных негативных воздействий, для чего хорошо подходят саморезы из нержавеющей стали.
  3. При сборке панелей необходимо обращать на их цвет. Желательно регулярно сверять устанавливаемые панели с номерами цвета и осуществлять визуальный контроль, чтобы избежать ошибок.
  4. Также важно соблюдать уклон кровли из сэндвич панелей. Минимальный уклон крыши должен превышать 5%, если скат крыши оборудуется одной панелью без световых люков или просветов, или 7%, если таковые имеются.
  5. Количество креплений кровли должно рассчитываться еще на этапе проектирования и соответствовать расчетам – это предотвратит возможные повреждения конструкции под воздействием определенной нагрузки.
  6. После монтажа сэндвич панелей монтируется внутренняя коньковая планка. Далее обрабатываются стыки панелей, на вершину конструкции укладывается прокладка из полиуретана, а сверху монтируется внешний конек. На этом монтаж кровли из сэндвич панелей завершен.

Виды крыш и их наклонов

Перед началом строительства, нужно разобраться какие бывают крыши, а также какова их зависимость от угла ската.

  1. Односкатная. Имеет вид наклонной плоскости, расположенной на разновысотных стенах.
  2. Двускатная. Представлена двумя плоскостями, размещенными под углом друг к другу.
  3. Шатровая. Имеет структуру, состоящую из нескольких равнобедренных треугольников, соединенных в фиксированной точке вершинами.
  4. Вальмовая. Сложные конструкции, состоящие из двух треугольных и двух трапециевидных скатов.
  5. Сводчатая. Изготавливаются исключительно из камня или кирпича.
  6. Многощипцовая. Замысловатая конструкция, собранная посредством множества составляющих.
  7. Плоская. Кровельная поверхность, не имеющая ската.

Плоские крыши выгодны при строительстве, но в эксплуатации зачастую беззащитны перед различными осадками.

Любая крыша, имеющая угол наклона 10 градусов и больше, считается скатной.

Способы укладки, крепления и расчет наклона кровли из листового шифера  (волнистых асбестоцементных листов)

Первый способ предпочтителен для узких по уклону, но длинных в поперечном направлении скатов; второй — для широких по уклону, но коротких в поперечном направлении скатов. Различные способы кровельных работ требуют волнистых листов различной конфигурации. Для укладки листов со смещением продольных стыков необходимо достаточное число листов с двумя, тремя, четырьмя и пятью волнами, а также полномерные, целые листы. Для укладки листов с совмещением продольных стыков у листов обрезают различные углы. Обрезка углов производится в специальном кондукторе с направляющими.

В том и другом случае волнистые асбестоцементные листы укладывают на скатах справа налево и снизу вверх. Исключения допускаются, когда необходимо учитывать направление ветра: листы можно уложить и слева направо, если направление господствующего ветра идет навстречу традиционному способу укладки. В поперечном направлении листы укладываются внахлестку на одну волну, а в продольном — с перекрытием на 140 мм (при уклоне 58%) или на 120 мм (при более крутом склоне).

Крепят волнистый шифер гвоздями, шурупами, иногда противоветровыми скобами (на свесах) через каждые 1,0—1,5 м.В карнизных и фронтонных рядах каждый лист крепят двумя гвоздями, в рядовых — одним гвоздем (шурупом). Отверстия для крепления сверлят после укладки смежных листов. Открытые шляпки гвоздей и шурупов защищают антикоррозийным покрытием (лак, олифа, краска или эпоксидная смола).

Уязвимым местом кровель из волнистых асбестоцементных листов являются зазоры и щели, образующиеся в местах сопряжения листов. Поэтому зазоры, превышающие 7 мм, рекомендуется промазывать готовыми герметиками или холодной мастикой, наносимой слоем толщиной 5—6 мм и шириной 30—40 мм (в поперечных соединениях) и 60—70 мм (в продольных стыках).

Для покрытия конька крыши на стропила вначале устанавливают брусок сечением 70 х 90 мм и с двух сторон от него крепят по два обрешеточных бруса. К центральному брусу крепят скобы для подвеса ходовых мостиков и коньковый брусок, верхняя грань которого закруглена. Коньковый брусок по всей длине оборачивается рубероидом, поверх которого идут коньковые листы, укладывающиеся на смежные скаты, причем первым крепится конек, удлиненный на 10 мм, а вторым — более короткий конек. Коньки кладутся расширенным концом по направлению к фронтону. Отверстия для крепления сверлятся сразу на обоих коньках: по два — на плоском отвороте и по два — на продольной оси горба. При этом отверстия на отворотах должны проходить через гребни волн листов основного покрытия.

Разжелобки и ендовы покрываются специальными асбестоцементными лотками, которые укладывают до покрытия скатов в направлении снизу вверх. Нижнюю кромку первого лотка и коньковую кромку последнего лотка обрезают ровно по контуру карнизного и конькового срезов. Вдоль каждой стороны лотка сверлят по три отверстия. Крепят лотки шурупами.

После укладки лотков начинают выкладывать скаты крыши. При этом волнистые асбестоцементные листы основного покрытия укладываются на лоток внахлестку на 15 см (без крепления по краям).

Продольное примыкание к стене ската шиферной кровли делают следующим образом: кровельное покрытие подводят впритык к стене, сверху место примыкания закрывают асбестоцементными уголками, верхние отвороты которых крепятся в бороздах стены, а нижние отвороты прибиваются гвоздями к листам основного покрытия. Уголки укладываются снизу вверх. Последний на скате уголок доводят до конька.

Места стыка уголков и конька заделывают цементным раствором.

Поперечное примыкание ската кровли к стене отличается тем, что листы основного покрытия в месте примыкания к стропилам прибивают посредством двух брусков.

Воротник дымовой трубы делают из готовых асбестоцементных уголков, причем рядовое покрытие ската устраивается вплотную к стволу трубы. Широкие горизонтальные отвороты переднего и боковых уголков воротника крепят шурупами, пропускаемыми через гребни волн основного покрытия.

Схема устройства кровли из шифера

В случае, когда готовые асбестоцементные уголки отсутствуют, для покрытия разжелобков, ендов, конька, ребер, примыканий и устройства воротника дымовой трубы может быть использована кровельная сталь. Окончательно уложенную кровлю из волнистых асбестоцементных листов можно окрасить нитроэмалями, масляными или перхлорвиниловыми красками либо оставить без окраски.

Читайте каже нашу статью: Как выбрать лучшую крышу для частного дома

Как произвести расчет уклона кровли: несколько рекомендаций

Обсудим правильность расчета угла наклона крыши. Для начала заметим, что уклон можно измерять как градусами, так и процентами. Порой неискушенные строители могут спутать их между собой, что влечет оплошности в расчетах. А данные значения совершенно не равны друг другу. Хотя, соблюдая внимательность и используя особые таблицы, можно с легкостью перевести величины.

Соотношение градусов и процентов в уклоне крыши

Градусы, 0 Проценты, % Градусы, 0 Проценты, % Градусы, 0 Проценты, %
1 1,7 16 28,7 31 60,0
2 3,5 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34 67,4
5 8,7 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,3 26 48,7 41 86,0
12 21,1 27 50,9 42 90,0
13 23,0 28 53,1 43 93,0
14 24,9 29 55,4 44 96,5
15 26,8 30 57,7 45 100
  1. Наклон, который измеряется в градусах, является настоящим углом между сводом и опорой. Он рассчитывается следующим образом: высоту конька делим на полширины кровли. Когда кровля ломаной формы, то берем часть ширины здания, которая расположена под этим участком кровли. Например, у здания простая кровля, ширина которой составляет десять метров. Высота конька – два метра. Проводим расчеты. Разделяем два на пять, в итоге выходит 0,4. В проценты переводится без проблем: множим получившееся число на сто. В итоге получаем сорок процентов.
  2. Есть еще более легкий путь. Заходим во всемирную сеть, отыскивает калькулятор в режиме реального времени для расчета наклона крыши (подобных в интернет множество). Подставляем нужные значения, которыми являются ширина дома и высоту конька. Здесь без проблем высчитают и длину опоры в мгновение ока.
  3. Следующий метод – он больше для тех, кто полагается на свои глаза и руки. Необходимо попросту взять и сделать замеры наклона, пользуясь для этого угломером, который еще называют уклономером. В наше время вариаций этого инструмента огромное количество- аналоговые и даже цифровые.
  4. Учитывая то, что ширину здания изменить не получится, то изменять уклон плоскости кровли можно с помощью изменения конька. Но это можно делать лишь при тех условиях, что стены и основа здания надежные. После того, как строитель выберет подходящий наклон, он сможет найти высоту необходимого конька. Для этой цели можно использовать особые таблицы, где указаны коэффициенты, на них необходимо умножить полширины перекрытия (наклон указан).
  5. На деле высоту конька можно узнать без проблем. Необходимо разметить две наружные стены здания (вдоль них будет проходить наш скат). Шнур натирается мелом, и натягивается как можно туже между данными пометками. Находим центр шнура, и тут устанавливаем планку. Планку располагаем строго перпендикулярно плоскости свода (лучше уточнить это при помощи уклонометра).

Электронный угломер, которым можно измерить угол наклона ската крыши

С помощью изменения положения веревки, относительно планки, пытаемся добиться требуемого наклона. Для чего иногда измеряем размер угла от стенки. Когда достигается требуемый результат, делаем пометку на планке. Отпиливаем данную часть, изготовляем образец для опор конька. Когда в опорах нет надобности, то на торцах кровли высчитываем высоту стыка пары стропил, для чего закрепляем рейки с натянутой веревкой.

Минимальный уклон кровли из профлиста: рекомендации по выбору оптимального расположения

Профнастил считается долговечным, практичным и устойчивым к коррозии материалом. Его применяют при перекрытии крыш построек хозяйственного назначения, жилых малоэтажных конструкций и различных производственных сооружений.

Правильно рассчитанный угол наклона кровли из профнастила увеличивает эффективность отвода снежных масс и воды с поверхности кровли, повышая тем самым срок ее службы. Как правильно вычислить минимальный уклон крыши и обеспечить эффективную гидроизоляцию постройки?

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Варианты разуклонки кровли

Для создания наружного водоотвода используются водосточные трубы, к которым предъявляются следующие требования:

  • подвесные желоба нельзя ставить на скатах, которые выполнены под углом меньше 15 градусов;
  • борта желобов должны иметь высоту 120мм;
  • наклон вдоль оси желобов должен превышать два градуса;
  • расстояние между водосточными трубами не должно быть больше 24м;
  • поперечное сечение трубы определяют, исходя из того, что на один «квадрат» площади крыши должно приходиться полтора квадратных сантиметра трубы.

Наружные водостоки рекомендуется использовать в том случае, когда вероятность образования льда в водостоке небольшая.

От чего зависит выбор наклона ската кровли?

В стандартах СНиП указано, что крышу полагается считать плоской, если угол ее наклона находится в пределах 2-12 градусов. Для односкатной конструкции специалисты определяют минимум в 10-12 градусов. Но будет грубой ошибкой принимать эти цифры, как стандарт для абсолютно всех строений, так как разные условия могут диктовать разные показатели.

Вот, что думают об этом практикующие мастера:

  1. Чем больше площадь крыши, тем выше должен быть рассчитанный уклон ската, так как вероятность провисания кровли под снегом увеличивается.
  2. Угол зависит и от планируемого кровельного материала. Например, для профнастила крутизна ската рассчитывается от 20 до 45 градусов (иногда и выше), в то время как мягкая кровля требует минимального уклона – 5-20 градусов;
  3. На выбор угла влияет выбор типа кровли. Существуют вентилируемые и не вентилируемые крыши. Первые проектируются для жилых домов и могут иметь максимальный угол наклона, вторые же пригодны для гаражей, террас и построек открытого типа. Угол наклона не вентилируемой крыши может быть от 2 до 10 градусов;
  4. Обязательно учитываются такие особенности, как тип здания и размер крыши. Например, если в жилом помещении есть внутренние несущие перегородки, то можно не поднимать односкатную крышу слишком высоко, а установить на лежни надежные стойки для поддержания веса кровли с небольшим уклоном;
  5. И, главное! На угол уклона влияют погодные особенности региона, в котором проходит строительство. Так, ветреные районы требуют минимального уклона, а в условиях снежных зим лучше делать скат кровли круче, чтобы снег не задерживался на крыше.

Кровельный пирог

Внутреннее обустройство кровли зависит от того, предполагается ли ее утепление. Для утепления крыши необходима установка двух дополнительных слоев: теплоизоляционного слоя и пароизоляции, защищающей кровельный пирог от внутреннего конденсата здания. Структура пирога утепленной крыши выглядит так:

Обустройство пирога начинается с установки стропильной системы. Затем к нему прикрепляется гидроизоляция, а поверх нее устанавливается обрешетка. На обрешетку монтируется подкладочное покрытие, и к нему приклеивается черепица. Теплоизоляция устанавливается в ячейки, образуемые пересечениями стропильных балок.

Обзор современных производителей

На рынке кровельных материалов представлен широкий выбор производителей сэндвич-панелей. Лидирующие позиции в обозначенном сегменте занимают:

  • компания «Промкпанель» – специализируется на производстве сэндвич-панелей для кровель на основе минеральной ваты и пенополистирола, а также фасонных элементов. Преимуществами отечественного производителя является высокое качество продукции и доступная цена за м 2 кровельного покрытия;
  • компания «Петропанель» – поставляет на отечественный рынок сэндвич-панели с утеплителем из минеральной ваты. Производство кровельных трехкомпонентных плит осуществляется на оборудовании английской компании «ISOWALL»;
  • компания «Kraft SPAN» – производит качественные кровельные панели с высокими показателями огнестойкости, герметичности и прочности. В качестве утеплительного слоя применена базальтовая минвата. Производственная база компании оснащена оборудованием от австралийской компании «Hilleng»;
  • компания «Изобуд» – продукция компании представлена на рынке стройматериалов с 1998 года и широко известна как на территории России, так и за ее пределами. Кровельные материалы проходят строгий контроль на соответствие международным стандартам и санитарно-гигиеническим нормам. Производитель поставляет на рынок сэндвич-панели для кровли с утеплителем из минеральной ваты и пенополиизоцианурата;
  • компания «Веста Парк» – компании неоднократно номинировалась на различных конкурсах в сфере строительных материалов. Преимуществами продукции от «Веста Парк» являются высокое качество, соответствующее международным стандартам, широкий выбор цветовой гамм сэндвич-панелей, лояльная ценовая политика.

Сэндвич-панели нашли широкое применение в обустройстве кровель зданий промышленного и сельскохозяйственного назначения, торговых объектов, спортивных сооружений. Грамотно спроектированные и правильно смонтированные настилы из трехслойных систем послужат надежным кровом на долгие годы.

Расчет минимального и оптимального угла наклона крыши в процентах и градусах в зависимости от вида крыши и кровельного материала

Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора, который расположен ниже.

Обзор современных производителей

На рынке кровельных материалов представлен широкий выбор производителей сэндвич-панелей. Лидирующие позиции в обозначенном сегменте занимают:

  • компания «Промкпанель» – специализируется на производстве сэндвич-панелей для кровель на основе минеральной ваты и пенополистирола, а также фасонных элементов. Преимуществами отечественного производителя является высокое качество продукции и доступная цена за м 2 кровельного покрытия;
  • компания «Петропанель» – поставляет на отечественный рынок сэндвич-панели с утеплителем из минеральной ваты. Производство кровельных трехкомпонентных плит осуществляется на оборудовании английской компании «ISOWALL»;
  • компания «Kraft SPAN» – производит качественные кровельные панели с высокими показателями огнестойкости, герметичности и прочности. В качестве утеплительного слоя применена базальтовая минвата. Производственная база компании оснащена оборудованием от австралийской компании «Hilleng»;
  • компания «Изобуд» – продукция компании представлена на рынке стройматериалов с 1998 года и широко известна как на территории России, так и за ее пределами. Кровельные материалы проходят строгий контроль на соответствие международным стандартам и санитарно-гигиеническим нормам. Производитель поставляет на рынок сэндвич-панели для кровли с утеплителем из минеральной ваты и пенополиизоцианурата;
  • компания «Веста Парк» – компании неоднократно номинировалась на различных конкурсах в сфере строительных материалов. Преимуществами продукции от «Веста Парк» являются высокое качество, соответствующее международным стандартам, широкий выбор цветовой гамм сэндвич-панелей, лояльная ценовая политика.

Сэндвич-панели нашли широкое применение в обустройстве кровель зданий промышленного и сельскохозяйственного назначения, торговых объектов, спортивных сооружений. Грамотно спроектированные и правильно смонтированные настилы из трехслойных систем послужат надежным кровом на долгие годы.

Какой минимальный уклон кровли из сэндвич панелей?

Кровельные сэндвич-панели – удобный современный материал для покрытия крыш любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе из-за ряда качеств:

  • Легкость укладки: сэндвич-панели монтируются без лишних физических усилий, и процесс занимает относительно мало времени;
  • Малый вес при большой площади: это одновременно и достоинство и недостаток, потому что панели легко переносить, но и ветер запросто снимает их с места;
  • Хорошая тепло- и шумоизоляция;
  • Огнестойкость;
  • Внешний вид: с сэндвич-панелями дом, гараж, магазин и любое другое здание получают индивидуальность оформления и заставляют прохожих обращать внимание на свой органичный дизайн.

Зачем нужен уклон?

Делать уклон крыши – значит идти на повышение затрат. Чем выше будет заложение, тем больше материала нужно для покрытия площади. Но раз на этом можно сэкономить, то стоит ли вообще делать уклон и тратить лишние средства?

Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в нормативах СНиП, и их игнорирование будет ошибкой и принесет беды.

Во-вторых, если не соблюдать рекомендации и укладывать кровлю не по правилам, то 25 лет службы сократятся вполовину и больше, а проблемы будут накапливаться в геометрической прогрессии.

Проблемы при возведении неправильного уклона

Игнорирование или незнание правил укладки кровли из сэндвич-панелей принесут хозяевам здания неприятности в виде:

  • Быстрого износа материала и ухудшения качеств;
  • Застойных вод, которые начнут зацветать;
  • Нарушения гидроизоляции;
  • Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается по климатическому окружению здания и особенностям укладки. Для сухого климата с жарким воздухом и постоянным солнечным воздействием, когда крыша выполнена цельными панелями без поперечного соединения и проемов, выбирают минимальный уклон, разрешенный правилами СНиПов — 5°. Если есть соединения или световые люки, то уклон требуется больший.

Все решения для выбора уклонов обозначены в таблице. Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если укладку проводит не профессионал со специальным образованием, то о других решениях речи не идет.






Климат Поперечное соединение Минимальный уклон
сухой нет
сухой есть
влажный нет 30°
влажный есть 40°

Гарантии

Если выбор сделан правильно, то крыша из сэндвич-панелей прослужит зданию 25 лет и больше. За этот срок не случится неприятных инцидентов в виде протечек или промерзания швов, если монтаж провели с умом и расстановкой. Внешние качества панели теряют долго, и презентабельный вид сохраняется до конца службы и демонтажа покрытия.

Сэндвич-панели – относительно дешевый кровельный материал, и за оплаченную цену выполняет и перевыполняет план работ и честной службы зданию. Главное правильно провести укладочные работы и выбрать минимальный уклон, чтобы покрытие могло показать свои качества во всей красе и представлять внешний вид здания только с лучшей стороны.

Наклон кровли из сэндвич панелей. Минимальный уклон кровли из сэндвич панелей. Условия для монтажных работ

Кровельные сэндвич-панели – удобный современный материал для покрытия крыш любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе из-за ряда качеств:

  • Легкость укладки: сэндвич-панели монтируются без лишних физических усилий, и процесс занимает относительно мало времени,
  • Малый вес при большой площади: это одновременно и достоинство и недостаток, потому что панели легко переносить, но и ветер запросто снимает их с места,
  • Хорошая тепло- и шумоизоляция,
  • Огнестойкость,
  • Внешний вид: с сэндвич-панелями дом, гараж, магазин и любое другое здание получают индивидуальность оформления и заставляют прохожих обращать внимание на свой органичный дизайн.

Зачем нужен уклон?

Делать уклон крыши – значит идти на повышение затрат. Чем выше будет заложение, тем больше материала нужно для покрытия площади. Но раз на этом можно сэкономить, то стоит ли вообще делать уклон и тратить лишние средства?

Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в нормативах СНиП, и их игнорирование будет ошибкой и принесет беды.

Проблемы при возведении неправильного уклона

Игнорирование или незнание правил укладки кровли из сэндвич-панелей принесут хозяевам здания неприятности в виде:

  • Быстрого износа материала и ухудшения качеств,
  • Застойных вод, которые начнут зацветать,
  • Нарушения гидроизоляции,
  • Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается по климатическому окружению здания и особенностям укладки. Для сухого климата с жарким воздухом и постоянным солнечным воздействием, когда крыша выполнена цельными панелями без поперечного соединения и проемов, выбирают минимальный уклон, разрешенный правилами СНиПов – 5°. Если есть соединения или световые люки, то уклон требуется больший.

Все решения для выбора уклонов обозначены в таблице. Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если укладку проводит не профессионал со специальным образованием, то о других решениях речи не идет.

Сэндвич-панели для кровли

Все решения для выбора уклонов кровель из сэндвич-панелей обозначены в таблице.

Один из частых вопросов по монтажу панелей – какой уклон сэндвич-панелей допустим для кровли. Дело в том, что актуализированная редакция СНиП II-26-76 Свод правил 17.13330.2011 «Кровли» (Таблица 1.), где приведены предпочтительные уклоны кровель в зависимости от применяемых материалов, не дает ответа насчет сэндвич-панелей. Наиболее близкий к сэндвич-панелям материал, который фигурирует в Своде правил – это профилированный металлический лист. Для этой позиции (стальной оцинкованный, с полимерным покрытием, из нержавеющей стали, медный, цинк-титановый, алюминиевый лист) установлено значение «больше или равно 12%», то есть больше или равно углу в 7°.

«Недостаток нормативной базы в данном случае является существенным барьером для обеспечения объекта кровельными панелями. Дело в том, что 90% проектов со скатной кровлей применяют уклон 10%. В этой связи мы рекомендуем делать уклон не менее 10% при монтаже кровли из наших сэндвич-панелей», – рассказал Владимир Родионов, начальник Бюро технических решений и сервиса АО «Теплант».

Оптимальное значение уклона будет способствовать увеличению срока службы кровли за счет уменьшения нагрузки на сэндвич-панели.

В советские времена много строили в стиле так называемого сталинского ампира, где удивительным образом помпезность сочеталась с монументальностью и строгостью. Архитекторы часто использовали в проектах колонны, ромбовидные колоссы, формы, устремленные вверх. Такие здания сохранились по всей стране и до сих пор эксплуатируются, несмотря на солидный износ конструкций. В Уфе ярким примером такого здания является Дворце спорта имени Салавата Юлаева, который несколько десятилетий был домашней ареной одноименного хоккейного клуба.

28 июня на Тепланте прошла ежегодная научно-практическая конференция. В этом году она проходит уже в 5 раз! В 2017 году большинство проектов представили финансовая, коммерческая службы и клиентский сервис, в нынешнем отличились производственники.

Александр Рогачев пришел в команду Тепланта в 2010 году, и за 8 лет от начальника юридического бюро вырос до директора по логистике и закупкам. Молодой топ-менеджер рассказал, как работает его подразделение, и какие задачи он с коллегами будет решать в самое ближайшее время.

Какой уклон допустим при монтаже кровельных сэндвич-панелей?

Какой уклон допустим при монтаже кровельных сэндвич-панелей? Один из частых вопросов по монтажу панелей – какой уклон сэндвич-панелей допустим для кровли. Дело в том, что актуализированная

Оптимальный вариант для БМЗ – кровля из полностью готовых к монтажу трехслойных металлических сэндвич панелей: не нуждается в дополнительном утеплении, проста в монтаже, экономически эффективна, отличается эстетической привлекательностью, неприхотлива в обслуживании.

Надежная кровля – это сочетание качественных кровельных сэндвич панелей по выгодной цене, точных расчетов и правильного монтажа!

Уклон кровли из сэндвич панелей

Для гарантированного отвода воды при обледенении крыши, уклон скатов кровельного покрытия не должен быть меньше:

  • 5 % для кровель, смонтированных из цельных панелей без поперечного соединения и световых люков,
  • 8 % для кровель, смонтированных из панелей, соединяемых по длине и при наличии световых люков.

При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется сверять соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные предельно допустимых нагрузок.

Правильный монтаж начинается с правильной транспортировки и складирования. Именно на этом этапе высок риск повреждения панелей и снижения их качественных характеристик. Во избежание ошибок, читайте:

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно – бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиннее 12 м допустимо применение поперечной балки – траверсы. Допускается использование однотавровой или швеллерной балки – панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

Подъем панелей на крышу

В процессе укладки кровельных сэндвич панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами, средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

  • между коньковыми прогонами смонтировать внутреннюю коньковую планку
  • полиуретановой пеной заполнить свободное пространство в стыках панелей,
  • когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька,

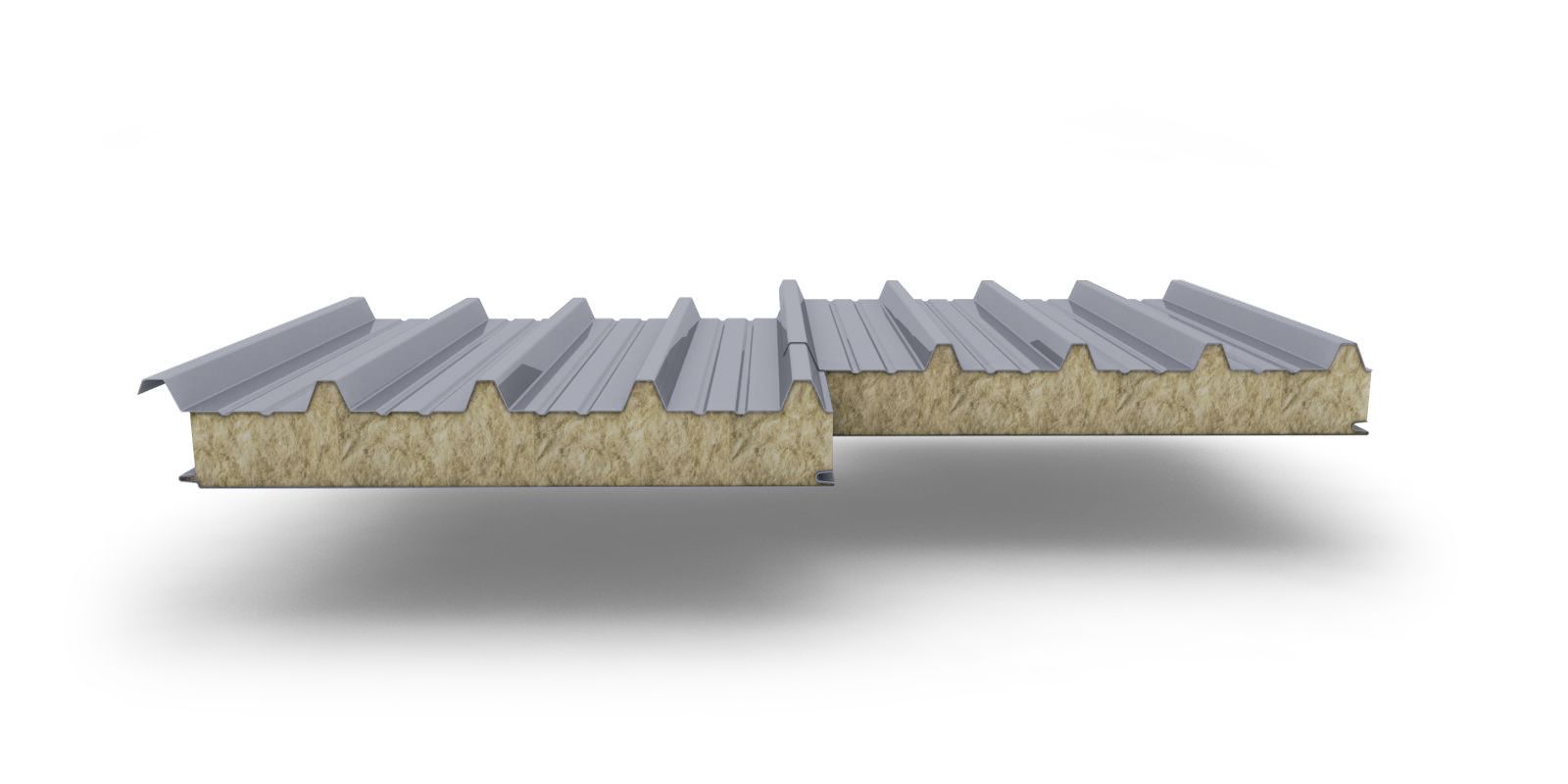

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Узел примыкания кровли к сэндвич панелям

Монтажные узлы, узлы примыкания панелей кровельного покрытия, закрепление панелей и декоративных планок выполняется в строжайшем соответствии с проектной документацией, разработка которой осуществляется специализированной организацией, имеющей лицензию на осуществление проектирования.

Стандартные узлы для панелей строительной серии «АлюТерм» изложены в «Рекомендациях по проектированию».

Кровля из сэндвич панелей: технология монтажа, минимальный уклон, узлы примыкания

Технология монтажа кровли из сэндвич панелей, схемы типовых узлов примыкания, рекомендации по проектированию, оптимальный угол уклона кровельного ската и другие рекомендации.

Благодаря своей простоте, установка кровельных сэндвич-панелей пользуется большой популярностью. Но именно прочность и долговечность материала зависят от того, насколько были правильно выполнены транспортировка и монтажные работы, соблюдались ли полностью особенности технологии установки сэндвич-панелей во время создания кровли.

Особенность материала

Идеально подходящие для кровли сэндвич-панели невероятно просты в монтаже. При обустройстве крыши с их помощью заказчик сталкивается с огромным выбором плит, которые разнятся между собой многими факторами.

Теплоизоляционные плиты бывают:

  • пенополиуретановые,
  • пенополистирольные,
  • полиизоциануратовые,
  • из минеральной ваты.

Едва ли не основным преимуществом сэндвич-панелей для кровли является их легкий вес, но главным их предназначением считается выполнение функции окончательного материала покрытия и утеплителя. Самые лучшие показателями по теплоизоляции могут предоставить модели с базальтовой ватой.

Весьма тонкий, но прочный листовой материал корпуса покрывается полимерным покрытием, выполняющим не только декоративную, а и дополнительную защитную функции. Сильная защита от коррозии предоставляет еще и возможность выбирать различные цветовые вариации выполнения кровли.

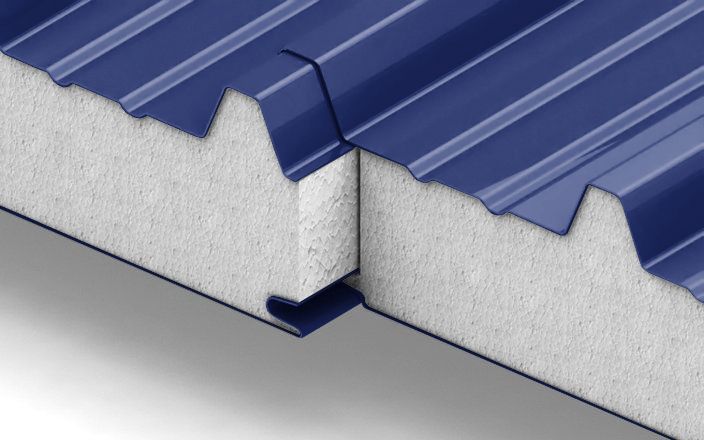

Из чего состоит кровельная сэндвич-панель:

  • оцинкованная сталь с полимерным покрытием – 0,5-0,7 миллиметров,
  • прозрачная полиэтиленовая пленка, выполняющая защитную функцию,
  • вставка трапециевидной формы из пенополистирола,
  • лабиринтообразное соединение замкового назначения, предназначенное для вывода воды от узлов стыков, благодаря чему стыки остаются герметически заизолированы,
  • клей из двух компонентов, полиуретановый, с невероятно высокими показателями адгезивных свойств,
  • ламель, состоящая из минеральной ваты, которая создана на основе базальтовых волокон.

Благодаря всем идеально подобранным компонентам, кровля из сэндвич-панелей – выгодный по всем параметрам выбор.

Выбор правильного угла наклона

Минимальный уклон при создании кровли используется довольно часто, но все специалисты по монтажу СП должны знать нормы градусов как незыблемые догмы, иначе они из мастеров становятся простыми рабочими.

Важно! Во время создания чертежей крыши и планировки проведения работ необходимо обязательно учитывать будущий уклон кровли, дабы правильно рассчитать количество требуемого материала.

По нормам, установленным СНиП, кровля из СП должна иметь минимальный уклон – 5 о.

Эта норма допустима только в таких условиях:

  • монтаж кровли проводился без стыков и в длину сплошными панелями,
  • отсутствуют окна в крыше,
  • нет дополнительных конструкций или декоративных, функциональных элементов, способных повлиять на идеальную целостность окончательного слоя.

В противном случае монтаж будет проведен с нарушением технологии, и это приведет к тому, что крыша долго не прослужит или даст течь.

Если один из пунктов нарушен, минимальный угол кровли, смонтированный из сэндвич-панелей, должен быть не менее 7 о.

Планируя конструкцию крыши, под каким углом будет возводиться уклон, в первую очередь учитываются климатические особенности свойственные региону, в котором располагается постройка.

  • в местности с частыми дождями уклон крыши под СП должен быть не менее 40 о,
  • сухие и жаркие регионы допускают минимальный уклон – от 5-7 до 25 о.

Если в местности с повышенной влажностью сделать крыше минимальный уклон, на ней будут скапливаться излишки воды, что негативно скажется на всей кровле в целом. Эти остатки в морозное время становятся льдом, а это способно повредить защитное покрытие и разрушить оболочку.

Уклон, превышающий показатель угла в 15 о, обязует к установке дополнительных опор, иначе СП могут съехать вниз.

Особенности монтажа

В процессе создания самого маленького угла наклона крыши из СП не используются какие-либо дополнительные элементы крепления основного материала к деревянной, железобетонной или металлической конструкции. В случае укладывания панелей на каркас с градусом наклона выше минимального, дополнительные соединительные крепежи обязательны к установке.

Несмотря на то что СП укладываются по технологии с нижнего угла к верхнему, метод формирования кровли должен проходить не горизонтальной укладкой плит, в вертикальной – вдоль. В ином случае рискует нарушиться целостность кровли. К тому же таким образом проще распланировать ход работы, и используется меньше материала.

Важно! Утеплителем в СП является минеральная вата, что требует обязательного использования респиратора мастером, занимающимся монтажом.

Стоит также обратить внимание, что во время подъема СП на крышу, не рекомендуется ставить плиты на замок, иначе он может деформироваться, что приведет в негодность весь элемент.

Для проведения кровельных работ стоит обращаться лишь к опытным специалистам, компетентным в вопросе монтажа именно сэндвич-панелей, так как этот материал нуждается в индивидуальной технологии укладки.

Минимальный уклон кровли из сэндвич-панелей

Минимальный уклон кровли из сэндвич-панелей Благодаря своей простоте, установка кровельных сэндвич-панелей пользуется большой популярностью. Но именно прочность и долговечность материала зависят


Сегодня расскажем о строительном материале, который совсем недавно считался чисто стеновым. В настоящее время производители предлагают его разновидность, которой покрывают крыши зданий и сооружений. Это кровля из сэндвич-панелей. В статье разберем вопросы, касающиеся структуры и состава материала, его классификацию, а также технологию монтажа на стропильную систему крыши с учетом некоторых нюансов строительных операций. Разберетесь в полученной информации, будете, как говориться, на одной волне с мастерами, которым доверили крыть крышу сэндвич-панелями.

Крыша из сэндвич-панелей
Источник forza.uz

Что такое сэндвич-панели

Это трехслойный материал, сформированный металлическими листами, между которыми уложен утеплитель. В качестве теплоизоляции здесь используют или пенополистирол, пенополиуретан или базальтовую вату. Два первых варианта предпочтительнее за счет своих более высоких технических и эксплуатационных характеристик.

В качестве металлической обшивки используют оцинкованный стальной лист, покрытый сверху или краской, или полимерным слоем. Это в первую очередь увеличивает защитные качества стального листа, продлевая его непростую эксплуатацию на крыше. Во-вторых, это огромное разнообразие цветового оформления, что дает возможность архитекторам и дизайнерам решать некоторые дизайнерские задачи.

При этом все слои между собой склеены специальным составом – двухкомпонентным полиуретановым клеем, что придает трехслойной конструкции особую прочность. Необходимо добавить, что стальные листы – это необязательно плоская поверхность. Сегодня производители в основном предлагают кровельные сэндвич-панели для крыши с профилированной формой в виде профнастила. То есть с трапециевидной формой или волнистой.

Трехслойная структура сэндвич-панелей
Источник pedkolledj.ru

Преимущества сэндвич-панелей

Первое достоинство в списке положительных характеристик этого строительного материала – полный комплект кровли в плане утепления и гидроизоляции. То есть, смонтировав панели на крышу, вы решаете сразу все задача. С утеплением понятно, а вот гидроизоляционные проблемы решает нижний лист оцинкованного листа.

И другие преимущества
:

    долгосрочная эксплуатация
    при грамотно проведенном монтаже;

    небольшой удельный вес
    , а это понижение нагрузок на стропильную систему;

    спокойно выдерживает достаточно серьезные нагрузки
    ;

    минимальная деформация
    ;

    высокие
    звуко- и теплоизоляционные характеристики;

    высокая огнестойкость
    ;

    повышенные эстетические
    качества;

    быстрота
    сборки кровли;

    материал практически не подвержен
    климатическим особенностям региона.

В этот список добавим, что минимальный уклон кровли из сэндвич-панелей – 5 0 . Но с одним условием, что панели будут подбираться с учетом длины прогона дома. С наклоном более 10 0 разрешается монтировать различной длины панели, строго стыкуя их по специальной технологии.

И еще одна положительная сторона. Сэндвич-панели – материал универсальный, поэтому его сегодня используют для покрытия крыш в независимости от назначения самой постройки. Даже для жилых домов.

Высокая эстетичность крыш из сэндвич-панелей
Источник st-taseevo.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и проведения кровельных работ, отделки и утепления домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Характеристики и размеры

Начнем с того, что этот кровельный материал многими производителями выпускается по техническим условиям. Хотя существует ГОСТ под номером 32603-2012. Правда, стандарт предназначен для панелей с утеплителем из минеральной ваты.

Так вот в этом документе говорится о том, что кровельные сэндвич-панели, обозначаемые в маркировке буквой «К», должны выпускаться с точными размерами
:

    толщина
    50-300 мм;

    ширина
    – строго 1000 мм;

    длина
    от 2000 до 14000 мм.

Многие производители этих требований строго придерживаются. Но предлагают более длинные панели, если на них сделать заказ. При этом вместо минваты используют более высококачественные утеплители в плане и прочности, и сниженной теплопроводности. Это полистирол или полиуретан.

Что касается металлических листов, то, как уже было сказано выше, это плоская поверхность, трапециевидная, волнистая и с накатом. Последняя это канавки или в верхней, или в нижней волне, которые выполняют функции ребер жесткости. Панели с накатом считаются более прочными элементами кровельного покрытия. Кстати, накат делается как на нижнем стальном листе, так и на верхнем.

Стандартные размеры сэндвич-панелей
Источник postroika.biz

На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов, для отделки которых использовались сэндвич панели и вентилируемый фасад – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

И несколько слов о характеристиках
:

    теплопроводность
    зависит от типа используемого теплоизоляционного материала: минеральная вата 0,034-0,044 Вт/м К (в зависимости от плотности), пенополистирол – 0,03-0,04 Вт/м К, пенополиуретан – 0,019-0,025 Вт/м К;

    плотность
    – 40-50 кг/м 2 ;

    срок службы
    – 50 лет.

Технология монтажа

Начнем с того, что крыша из сэндвич-панелей – это в первую очередь быстрый и достаточно простой монтаж. Но, как и во всех строительных операциях, требуется провести тщательную подготовку.

Подготовительный этап

В него входит:

    проверка точности
    плоскости прогона крыши, никаких перепадов;

    строгая перпендикулярность
    между опорными стойками и ригелями;

    проверяют угол наклона
    скатов;

    если требуется дополнительная гидроизоляция
    , то проводят и ее.

Особенности монтажа

Как уже говорилось, монтаж – процесс несложный. Но в нем достаточно много нюансов, от которых зависит качество конечного результата.

Начнем с того, что под сэндвич панели для крыши укладывают металлическую стропильную систему. Это или стальные стандартные профили, или изготовленные из оцинкованного листа несущие элементы, имитирующие стандартные профили. Если используется первый вариант, то в профилях придется заблаговременно сделать отверстия под крепежи. Если применяется второй вариант, то небольшой толщины оцинкованные элементы легко просверливаются кровельными саморезами по металлу, которые используются для крепления кровельного настила.

Сэндвич-панели на крышу поднимают подъемным краном
Источник roofs.club

И еще один момент, связанный с обработкой материала. Нередко панели приходится подрезать по длине или ширине. Болгарку использовать нельзя. Скорость вращения отрезного диска электроинструмента огромна. На отрезаемой поверхности образуется зона повышенной температуры, которая сжигает цинковый и полимерный слой, оголяя металл. Именно в местах реза панели начинают коррозировать, отчего снижается их срок эксплуатации.

Итак, алгоритм монтажных операций
:

    Необходимо не допустить контакта
    сэндвич-панелей с опорными конструкциями. Поэтому последние, а точнее, их поверхности контакта закрывают уплотнительной самоклеящейся лентой.

    Подъемным краном панели поднимают
    на крышу, где укладывают, начиная с любой стороны кровельной конструкции.

    Соединяются соседние панели замковым соединением
    , что обеспечивает полную герметичность стыка. Некоторые производители рекомендуют дополнительно использовать для герметизации силиконовый герметик, который наносят на поверхность замка.

    Все панели крепятся к опорам специальными саморезами
    , у которых две резьбы: нижняя для закрепления к опоре, верхняя для удерживания верхнего стального листа. Саморезы комплектуются прокладками из неопреновой резины, которая под действием природных нагрузок на всем протяжении своей эксплуатации не меняет своих качеств и свойств.

Саморезы для крепления сэндвич-панелей к опорам и между собой
Источник krepezhinfo.ru

Очень важно правильно затянуть саморезы. Во-первых, вкручивают их в верхнюю волну сэндвич-панелей. Во-вторых, перетягивать их нельзя, это сдавит прокладку, а значит, приоткроет монтажное отверстие для проникновения влаги. Кстати, недотягивать тоже нельзя по той же причине. В-третьих, вкручивать крепеж надо точно перпендикулярно плоскости кровельного покрытия.

Так как замковое соединение – это практически нахлест, то соседние стыкуемые панели нужно скреплять между собой по верхним стальным оцинкованным листам. Для этого используются короткие саморезы по металлу.

Видео описание

Посмотрите видео, на котором показано, как надо правильно покрывать крышу сэндвич-панелями:

Монтаж с поперечными стыками

Если длина ската достаточно большая, и одной панелью этот параметр не закрыть, тогда используют укладку материала с поперечными стыками. Здесь применяют очень интересную технологию, в основе которой лежит процесс формирования нахлеста двух соседних панелей. Делается это так:

    срезается нижний стальной лист
    на длину нахлеста панели, которая будет укладываться, как верхний элемент;

    на это же расстояние срезается и утеплитель
    ;

    остается только верхний лист
    ;

    подрезанную таким образом панель укладывают на соседнюю
    , закрывая часть нижней панели оставшимся стальным выступом;

    две стыкуемые панели крепятся к опорам
    , а нахлест маленькими саморезами с обязательной промазкой плоскости нахлеста герметиком.

Обратите внимание, что если угол наклона ската составляет 5-10 0 , то величина нахлеста должна быть в пределах 300 мм, если угол выше 10 0 , то длина нахлеста составляет 200 мм. Посмотрите на фото ниже, где показано, как укладываются сэндвич-панели по этой технологии, и в каком порядке их надо монтировать на крышу.

Соединение сэндвич-панелей по длине ската
Источник www.mpcomm.ru

В принципе, на этом можно считать, что сэндвич крыша готова. Остается только установить доборные элементы. Это в первую очередь конек. Между верхними краями уложенных панелей укладывают теплоизоляционный материал, а сверху закрывают металлическим элементом, окрашенным в цвет сэндвич-панелей. Если есть примыкание кровли к выступающей стене, то этот стык закрывают так называемым нащельником. Это углового типа профиль, одну полку которого крепят к вертикальной поверхности, другую к поверхности панели, закрывая тем самым стык.

Конек крыши из сэндвич-панелей
Источник rsp.spb.ru

Видео описание

Про виды и характеристики сэндвич-панелей следующее видео:

Заключение по теме

Сегодня сэндвич-панели для кровли – один из востребованных материалов нового поколения, особенно в промышленном строительстве. Простота монтажа – не значит, что этот процесс могут проводить неграмотные и неопытные мастера. Испортить панели не составит большого труда. Поэтому очень важно строго следовать инструкциям, которые представляют производители.

Сегодня на смену многим традиционным кровельным покрытием приходят новые технологии, причем значительно отличающихся по своей сути от старых. Например, вполне надежные утепленные крыши получаются из таких элементов, как кровельные сэндвич-панели. Возможности их очень широки, а потому в России из них активно строятся складские и торговые здания, жилые комплексы и специальные объекты.

При этом современные кровли из сэндвич-панелей выглядят достаточно стильно и издалека напоминает классические кровельные материалы. Но при этом они куда более функциональны, ведь в них соединены сразу три компонента: и кровля, и утеплитель, и даже отделочное покрытие снизу. В общей сложности и в экономическом плане такие сэндвич-панели выходят более выгодными.

Если вас заинтересовала эта технология, давайте рассмотрим ее повнимательнее и почерпнем для себя какие-то интересные идеи.


Современная сэндвич-панель представляет собой конструкцию из трех слоев, где утеплитель находится между двумя профилированными металлическими листами:

Давайте рассмотрим сам профиль более внимательно:

  • с одной стороны, панель имеет ребра жесткости, представленные в виде специальных выступов в форме трапеции, обычно высотой 40 мм.
  • с другой стороны, панель имеет микропрофиль глубиной 1,5 мм.

Переходим к техническим характеристикам сэндвич-панелей. Так, сегодня размеры кровельных сэндвич панелей варьируют от 1000 до 1120 мм, длина – от 2 до 14 метров, здесь многое зависит от оборудования.

Сами сэндвич-панели отличаются между собой так:

  • по месту установки: на кровельные и стеновые, потолочные и универсальные;
  • по возможности нагрузки: на самонесущие или облицовочные;
  • по месту сборки: на те, что можно собрать прямо на стройплощадке, изделия поэлементной сборки и на те, которые изготавливают в заводских условиях и привозят на место строительства уже готовыми.

К слову, самые первые конструкции кровельных панелей имели два типа соединения по кромках листов: стоячий фальц или шов с внутренними элементами. Конечно же, у таких систем было много минусов.

Например, наружный металлический лист был плоским, с небольшим профилированием, а потому под тяжестью снежной шапки он прогибался, а жарящими солнечными лучами – деформировался. Из-за чего в углах отгибов появлялись микротрещины.

Официально это называется «малоцикловая усталость» металла. По таким местам невозможно было передвигаться, чтобы не повредить наружный лист и сам утеплитель. К тому же само качество фальцевого шва зачастую оставляло желать лучшего, ведь такие манипуляции с металлом требует высокого профессионализма.

Современные панели от них отличаются значительно:

  • Во-первых, само крепление кровельных сэндвич-панелей теперь другое.
  • Во-вторых, сегодня минимальный уклон кровли из сэндвич панелей это 5-7 градусов, и при этом рекомендовано более 12.
  • В-третьих, сегодня к таким кровельным сэндвич-панелям предъявляются все те же требования, что и к обычному кровельному покрытию.

А именно – обеспечивать герметизацию всех стыков, водоотвод и защиту от непогоды. У таких панелей все это реализуется при помощи специального замка.

К слову, сами панели выпускаются целой серией, с самыми разными свойствами:

Панели поэлементарной сборки: простота и надежность

Кровельные сэндвич-панели поэлементной сборки – это легко собираемые многослойные конструкции, которые состоят из кассеты, это металлическая основа утеплителя, специальной гидроветрозащиты и наружной облицовки. Можно сказать, что это такой себе полуфабрикат, ведь окончательно собирают эти панели уже непосредственно на стройплощадке.

В основе такой конструкции – холоднокатаная или горячекатаная сталь толщиной 0,71 миллиметр. На нее часто наносят дополнительное полимерное покрытие. По виду такая снова напоминает коробку, дно которой будет служить потолком подкровельного помещения.

Внутри такой коробки – минеральная вата или базальтовая волокно, расположенные с небольшим натяжением. Поверх утеплителя – гидроветрозащита в специальной паропроницаемой мембраны.

Монопанели: продуманная конструкция

Вам будет интересно узнать, что сегодня уже выпускает сэндвич-панели, которые образуют мягкую кровлю, и только внутренняя сторона у них – металлическая. Это конструкция который называется «монопанелью».

Именно из таких панелей часто строят кровли торговых зданий спортивных сооружений и промышленных построек. У такой панели внутренняя сторона является несущей, и при этом служит одновременно еще обшивкой потолка.

Она сделана на основе стального профлиста с покрытием из цинка (по возможности, полимером тоже). В качестве утеплителя здесь применяются пеноизол – специальный заливочный пенопласт с группой горючести Г1. Такая группа говорит о слабой горючести, когда панель не горит, а только обугливается.

Давайте перечислим основные достоинства монопанелей. Итак, их можно:

  • устанавливать на кровлях с абсолютно любым уклоном, причем достаточно быстро;
  • перевозить любым транспортом;
  • применять в зданиях второй степени огнестойкости;
  • проводить все монтажные работы в достаточно широком диапазоне влажности и температуры.

При этом можно панели обходится дешевле, чем другие виды сэндвич-панелей.

Сегодня выпускают два основных вида монопанелей – с мягким покрытием и металлическим. Так, с полимерным рулонным материалом сэндвич-панели обладают идеально гладкой поверхностью, на которой вообще не скапливается снег на крыше. Она надежна и долговечна, а все наружные стыки и места примыкания герметизируют современными составами.

Металлическое покрытие для монопанелей изготавливается на станке со специальными продольными отбортовками, чтобы потом свести их в двойной стоячий фальц при помощи закаточной машинки.

Сип-панели: проверенный материал

В России до недавнего времени был опыт использования пока только кровельных сип-панелей, которые тоже относят к разряду сэндвич-панелей, хотя иногда эксперты называют их разными материалами. Но здесь так же, как в классической сэндвич-панели, между двумя жесткими листами находится утеплитель.

Речь идет о структурной теплоизоляционной панели, которая используется для строительства быстровозводимого жилья. Представляет собой она на монолитную конструкцию, в которой склеены под давлением две ориентированно стружечные плиты OSB-3 и пенополистирол.

При этом такие панели очень прочны и легки одновременно. Так, масса одного квадратного метра не более 15 кг, зато этот квадратный метр способен выдерживать вертикальное продольное давление более 11 тонн!

В России подобное строительство тоже пока еще немного в новинку, хотя набирает популярность день ото дня. Но есть еще одно отличие от обычной сэндвич-панели – в сип-панели не используется пароизоляционная или ветрозащитная мембрана. Здесь плита OSB-3 приклеена как к самому утеплителю, и не коробится со временем.

Что интересно, за рубежом довольно часто встречаются варианты сип-панелей с обшивкой OSB только с одной стороны, а с другой стороны находится металлический лист.

Причем в России до сих пор пытаются найти аналог таким панелям, заменяя OSB цементно-стружечная плитами, фибролитными плитами или стекломагниевыми листами. Но здесь есть свои моменты: саморезы в панелях на основе минерального связующего держатся плохо и часто подвержены коррозии, чего не происходит с OSB-3.

Внутреннее наполнение и характеристики

Итак, из чего сделаны такие панели? Давайте рассмотрим их структуру!

Внешнее покрытие: защита от атмосферных осадков

Довольно часто для внутренней и внешней облицовки таких кровельных сэндвич панелей применяют металлические листы, сформированные путем многократной гибки. Намного реже такая облицовка выполнена из листов профнастила.

Сам профиль верхнего листа обычно бывает плоским, практически плоским и с довольно высокими трапециевидными выступами для обеспечения правильного водостока. Чем выше выступы, тем больше они уменьшают температурные деформации панелей, но и тем же дороже обходятся:

Вот основные виды профилирования таких панелей:

Более существенно отличаются кровельные сэндвич-панели между собой именно покрытием. Причем к облицовке сэндвич-панелей предъявляются высокие требования, ведь финишное покрытие принимает на себя все эксплуатационные нагрузки. Это и климатические, так и динамические, когда рабочие выходят на кровлю для ее ремонта или чистки от снега.

На российском рынке практически все трехслойные сэндвич-панели имеет стальную наружную облицовку, из стального холоднокатаного листа от 0,4 до 0,7 мм. Здесь цинковое покрытие нанесено горячим способом и имеет толщину от 25 до 50 мкм. Далее на поверхность цинка еще наносят сразу несколько слоев полимерных покрытий, общей толщиной от 25 до 200 мкм. Всего таких слоев может быть до восьми.

Так, когда нужна высокая сохранность цвета и устойчивость к загрязнению, применяют полимерное покрытие. Например, популярное покрытие Hiarc
. Его подвид Hiarc Matt
радует глаз красивым цветом с матовой поверхностью, которая придает кровле особую выразительность. Также изготавливают сэндвич-панели в расцветке металлик.

Следующий вид покрытия это High Build
– это более толстый грунтовочный слой с особым пигментом, устойчивым к механическим повреждениям.

Еще одно покрытие — это полиэфирная эмаль, или полиэстер
. Она подходит практически для всех климатических поясов, устойчив к атмосферным механическим воздействиям. Но нельзя назвать его слишком надежно.

Такое покрытие используют в тех случаях, когда к сэндвич-панелям нет повышенных требований к коррозионной стойкости. Но, если говорить о крыше, такой вариант не приемлем, этот материал больше для внутренних помещений, чем для внешних.

Пурал –
это покрытие на основе полиуретановой смолы. Выглядит как довольно толстый слой с высокой износостойкостью.

Поливинил
– полимерное покрытие особо высокой коррозионной стойкостью и устойчивостью к ультрафиолетовому излучению. Оно дольше всех видов покрытия сохраняет свой цвет и блеск, замечательно выдерживает формование.

Выбор утеплителя: пузырьки или вата?

В качестве утеплителя у сэндвич-панелей используется базальтовая минеральная вата, стекловата, пенополистирол, пенополиуретан и их разновидности:

Также для монопанелей еще использует такой тип утеплителя, как пенорезол. При этом утеплитель бывает различной плотности в зависимости от того, какие теплоизолирующие свойства у него должны быть. Толщину таких изделий подбирают согласно точному теплотехническому расчету, обычно от 40 до 300 мм.

В разрезе все эти панели выглядят так:

Если вы хотите углубиться в этот вопрос, посмотрите этот видео-обзор:

Давайте отметим преимущество базальной минеральной ваты. И укладывают сэндвич-панели так, чтобы волокна были ориентированы вертикально. Такая конструкция получается наиболее стабильной и не грозит усадкой утеплителя.

Благодаря этому плотность сэндвич панелей находится в пределах 90-140 кг на квадратный метр, а коэффициент теплопроводности – 0,043 вт/м2. Но при этом какая минеральная вода все-таки наиболее тяжелая из всех видов используемых утеплителей.

Еще один вариант — это стекловата. Такие панели немного легче, чем с вариант минеральной ватой, а теплопроводность у них ниже на 10%. Их разрешено использовать в эксплуатации при температуре более 400 градусов Цельсия.

А вот самый легкий сэндвич – панели из пенополистирола. Его коэффициент теплопроводности составляет всего-навсего 0,0022 вт/м2, что совсем мало.

Но не менее качественен его аналог – пенополиизоцианурат. Пенополиизоцианурат отличается от обычного пенополиуретана – более высокой пожаростойкостью. По сути это – его модифицированный аналог:

Если говорить о главной разнице между видами утеплителя, то основная здесь заключается в пожарной безопасности. Так минераловатные сэндвич-панели более жароустойчивость, им присвоен класс EI240. А вот пенополиизоциануратные панели имеет предел огнестойкости EI60.

Также важный момент: кровельные панели поэлементной сборки идут с дополнительным утеплителем или вовсе без него. Так, если толщина стандартного утеплителя признается недостаточной, то ее изменяет при помощи еще одного теплоизолятора.

Здесь поверх основного утеплителя внутри основы устанавливает Z-образные прогоны высотой от 50 до 200 мм и приклеивают полосы УПТП, чтобы избежать мостиков холода.

В этом случае прогоны монтируют поперек стропил. Внутри таких прогонов вкладывают нужное количество слоев теплоизоляции, затем поверх дополнительного утеплителя монтирует гидроветрозащиту и полки Z-образных прогонов. А уже на сами полки крепят листы выбранного кровельного покрытия.

Внутреннее наполнение панелей влияет на их хрупкость:

Надежность клеевого соединения

Все три главных элемента сэндвич-панелей соединены между собой особым эластичным клеевым составом. Причем к выбору клея здесь подходят со всей ответственностью, т.к., например, тот же утеплитель на базальтовой основе – достаточно пористый материал с непрочной поверхностью. Поэтому важно, чтобы клей смог проникнуть вглубь шероховатости утеплителя и заполнить пустоты между волокнами и металлом.

Как вы понимаете, самого клея здесь используется достаточно много, причем в вспененном виде, после чего тот затвердевает. При этом важно, чтобы клей был влагостойкий, не боялся атмосферного воздействия и хорошо переносил перепады температур.

Всем этим требованиям отвечают современные клеи на основе полиуретана, которыми обычно соединяет металл с другими материалами. При этом конкретно для кровельных сэндвич-панелей применяются однокомпонентные и двухкомпонентные составы.

Как раз срок службы сэндвич-панелей и ограничен временем срока службы самого клеевого слоя, а именно его разрушением. К слову, сэндвич-панели с полиуретановым утеплителем иногда изготавливают и вовсе без клея, соединяя компоненты между собой при помощи специальной формовки. Нельзя сказать, лучше это или хуже – время покажет.

Посмотрите, как выглядят готовые сэндвич-панели, выпущенные на производстве:

Важные тонкости крепления

Следующий момент: крепеж на кровельных сэндвич панелях делают видимым или скрытым, а замок обычным или с повышенной энергоэффективностью, который обеспечивает специальный уплотнитель.

Соединяют кровельные сэндвич панели между собой такими основными способами: одинарный фальц с дополнительными утеплителями, двойной фальц, замок (например, Roof-lock), и при помощи специального начальника трапециевидной формы из оцинкованной стали. Саму технология монтажа диктует, естественно, производитель.

Чтобы закрыть одинарный и двойной фальц, необходим специальный инструмент под названием «рамка». Для замков современных панелей инструменты вообще не нужны.

Самый удобный, это конечно же замок. Но здесь есть минус: у сэндвич-панелей, которые изначально спроектированы под такие замки, по всей длине расположен легко деформированный элемент, который не сложно задеть при монтаже или хранении. Так сказать, его слабое место.

Вот как выглядит крепление у панелей из пенополиизоцианурата:

Вот таким способом крепят панели из минеральной ваты:

Чем хороша «кровля будущего», или приятные достоинства

В первую очередь для строительства крыши имеет большую ценность это, что, кровельные сэндвич-панели позволяют вести укладку на больших шагах между прогонами. Это в общей сложности намного снижает общую стоимость строительства самой кровли.

Вот почему в использовании сэндвич-панелей прежде всего лежит экономическая целесообразность, позволяющая сегодня возводить такие крыши почти на всех видах здания. Пока на данный момент исключение составляют только многоквартирные дома, но это, по прогнозам экспертов, не надолго.

Также вы удивитесь, что на при кажущейся хрупкости кровельные сэндвич-панели – достаточно прочный материал, отлично выдерживающий ветровые и снеговые нагрузки. При этом кровельные сэндвич-панели не создают какой-то особой дополнительной нагрузки на фундамент:

Еще отметим, что такие панели быстро и легко монтируют, и так же легко демонтируют. Они не нуждаются ни в какой отделке и специальным крепеже.

Недостатки, недоработки и прочие досадные факты

При всех достоинствах, сэндвич-панели обладает целым рядом недостатков. Например, прогнозируется, что их применение трехслойных панелей со временем будет снижаться, уступая место другим типам сэндвич-панелей.

Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:

Особенности северного климата

Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.

Второй момент, находясь на кровле под прямыми солнечными лучами сэндвичи меняют свои размеры. Это – естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Вот как раз сэндвич-панели поэлементной сборки лишены этих минусов.

Ведь у них нагрузку на себя берет не минеральная вата, а сам коробчатый каркас, благодаря чему теплоизоляцию можно использовать более легкую и дешевую. Да, такие элементы обеспечивает более надежную герметизацию кровли и возможность удаления конденсата через организованный вентиляционный зазор.

Кроме того, в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.

Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом отмечается малая фактическая огнестойкость такой крыши, к сожалению.

Во-первых, пока вызывает вопросы ремонтопригодность таких панелей. Если возникнет проблема, то придется разбирать кровлю целиком, поэтому затраты на ремонт будут значительными.

Ошибки монтажа и их последствия

Далее, пока замки таких панелей оставляет желать лучшего, и при не очень аккуратной эксплуатации бывает ненадежными. Как мы уже говорили, точность крепления и герметичность будущий кровли обеспечивают специальные пазы в фальцах. И главная проблема монтажа сэндвич-панелей это – получился удачный или неудачный стык.

Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения таких панелей на кровле, и отсутствие зазоров, и герметичность.

Для кровли – это критические показатели. И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.

Они способны привести к герметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.

Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.

Сложности транспортировки и хранения

И, наконец, кровельные сэндвич-панели обладают таким серьезным минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно, особенно бережно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим новым кровельным материалом существует целая даже масса рекомендации даже по поводу хранения самих панелей.

К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.

Вот благодаря таким сомнением владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному «правильному» пирогу, где у утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если здесь намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.

Этапы монтажа: необычная технология

Давайте рассмотрим принципы монтажа кровельных сэндвич-панелей на крыше. Так, трехслойные кровельные сэндвич-панели применяют для здания, у которых скат кровли не более 12 метров, а уклон – не менее 12%. Их укладывают на прогоны с шагом полтора метра.

По сравнению с классическими сэндвич-панелями монопанели подходят для создания любых площадей и любого угла наклона, а шаг разрешен в 3-4 метра.

Вот как на практике выглядит монтаж такой кровли:

Удобнее всего, конечно же применять одну панель на скат кровли, чтобы у него не было никаких поперечных стыков. Хотя сегодня нередка ситуация, когда такие сэндвич-панели собираются на крыше как конструктор, внахлест. В таком случае укладку панели ведут вверх как бы по столбам.

Закрепляют такое кровельное покрытие при помощи шляпных профилей поперек стропил. Панели укладывают вдоль стропил по прогонам. А, чтобы на месте стыка не образовывались мостики холода, здесь поверх мембраны по самим полкам фиксируют терморазделительную полосу из изолона.

Между собой кровельные листы монопанелей крепят при помощи кляммеров, а сами кляммеры соединяют самонарезающимися винтами. Устанавливают такую панель по прогонам до 4 мм и крепят саморезами:

Далее, поверх нее разрешается изготавливать мягкую кровлю из обычных традиционных материалов, например, из штучных гонтов. Сами по себе мы монопанели удобны тем, что их монтаж может выполнять любой строитель без специальной квалификации, причем практически в любое время года.

Сами кровельные панели устанавливают по прогонам или закрепляют болтами, как вариант – саморезами со специальной шайбой. Наиболее практичными считается соединение типа шип, теплоизолирующий жгут и специальные стяжки.

Сам шляпный профиль определяется самой конструкцией кровельного покрытия, и у металлочерепицы он равен ее шагу.

К стенам дома сэндвич-панели фиксируют при помощи таких же доборных элементов, как в случае с обычной кровлей:

А вот главные узлы такой кровли:

Так оформляют свес кровли из сэндвич-панелей:

Вот основные варианта организации водостока такой кровли:

Самые качественные сэндвич-панели, по заявлению производителей, служат 25-30 лет. При этом крайне важно, чтобы при монтаже и транспортировке панелей они не были повреждены, а стык был достаточно герметичен.

Именно на отечественном рынке преобладают пока варианты с трапециевидными выступами на сэндвич панелях, которые называются еще кровельным профилем.

По сравнению с остальным миром, в России пока выпускают кровельные сэндвич-панели в таком соотношении утеплителей: 85% минеральная вата и 15% пенополиуретан. А вот в мире на все наоборот: 80% таких панелей из пенополиуретана или пенополиизоциануата, и только пятая часть – из минеральной ваты. Хотя при этом пенные утеплители более легкие.

Так, наиболее качественную продукцию отзывам поставляют на российский рынок такие компании, как «Промкпанель», «Петропанель», «Кузнецкие металлоконструкции», «Техно-изол» и «Азна-ам». Также рассмотрим продукцию таких известных производителей, как Ruukki, Изобуд и Kraft SPAN.

Известная компания «Изобуд» изготавливает сэндвич-панели для быстровозводимых зданий еще с 1998 года и сегодня входит в список самых известных производителей этого кровельного материала РФ.

А производит она сэндвич-панели из минеральной ваты и пенополиизоцианурата:

Вот панели от «Изобуд» из минеральной ваты:

Kraft SPAN: новое оборудование

Kraft SPAN – компания из Санкт-Петербурга, выпускающая стеновые и кровельные сэндвич-панели из минеральной ваты. У них высокие несущие свойства, которые особенно ценят проектировщики.

Здесь используются стальные профилированные листы, минеральная базальтовая вата и пожаробезопасный клей с классом безопасности Ко. Именно производство Kraft SPAN изготавливают единую серию таких панелей – FF.

У этой технологии строительства с каждым днем все больше сторонников. Что немудрено, ведь их привлекает прекрасный внешний вид кровли из сэндвич-панелей и сравнительно малая нагрузка на несущие конструкции и фундамент здания.

Ко всему современный рынок сегодня перенасыщен такими панелями, благодаря этому в этой сфере остается высокая конкуренция, и производители больше уделяют качеству изделий. А также дополнительным сопутствующим услугам, как проектирование кровли и их ремонт.

А вы хотели бы иметь такую необычную кровлю?

Популярность кровельных сэндвич-панелей объясняется простотой их укладки. Чтобы полученная конструкция прослужила долго и надежно, необходимо тщательное выполнение рекомендаций по перевозке и укладке материала.

Определение минимального угла уклона кровли

Существуют следующие рекомендации СНиП: уклон кровли из сэндвич панелей не должен быть меньше, чем 5 градусов. При этом для укладки должны использовать только сплошные панели: такая поверхность не содержит стыки, окна и другие нарушающие ее монолитность элементы. Все остальные ситуации предусматривает для минимального уклона кровли из сэндвич панелей показатель 7 градусов.

При подборе оптимальной кровельной конструкции и степени ее наклона, во внимание берется климат в данном регионе. В местностях с частыми и обильными осадками для крыши из сэндвич-панелей рекомендуется наклон односкатной крыши не менее 40 градусов. Это позволит дождевой воде беспрепятственно сходить вниз, без застаивания на стыках. Если в регионе царит сухой и жаркий климат, минимальный уклон для сэндвич панелей разрешается уменьшить до 7-25 градусов. При этом нужно помнить, что сооружение более крутых крыш потребует большего расхода строительного материала.

Плоская кровля из сэндвич панелей будет провоцировать застой влаги. При этом не избежать негативных последствий для герметичности стыковых участков. Когда оттепель сменяется заморозками, это приводит к замерзанию скопившейся воды. Подобные процессы повреждают наружный защитный слой панели, а впоследствии – разрушают металлическую оболочку. Если в качестве основания под кровлю выступает несущая металлическая, железобетонная или деревянная конструкция, при обустройстве небольшого уклона кровли из сэндвич-панелей дополнительные крепежи не понадобятся. В случае превышения минимальным уклоном кровельных сэндвич панелей отметки в 7 градусов применяют дополнительные соединительные крепления.

Необходимое оснащение для установки

По ходу сооружения кровли из сэндвич-панелей постоянно возникает нужда в подрезании материала по размеру. Также его потребуется крепить и заниматься гидроизоляцией швов. Чтобы порезать панели, можно использовать электроножницы, мелкозубчатую пилу или стационарный станок с дисковой пилой. Болгарку или приспособления для горячей резки лучше не применять, так как из-за нагревания линии разреза панели начинают выгибаться. Это приводит к нарушению защитного покрытия, из-за чего начинает появляться коррозия.

При переноске сэндвич-панелей обычно используют механические или вакуумные захваты, что позволяет избегать повреждения поверхности. На тех участках, где захваты устанавливаются на панели, заранее проклеивают специальную пленку. В качестве крепежного материала для установки кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также обязательно наличие шайб и специальных уплотняющих прокладок. При выборе оптимальной длины саморезов ориентируются на толщину панели и каркаса, на который ее фиксируют. Закручивать шурупы удобнее при помощи шуруповерта.

При расчете необходимого количества крепежного материала в учет берутся следующие факторы:

  • Ветровая нагрузка на здание. На это влияет его высота, месторасположение и угол наклона крыши из сэндвич панелей.
  • Особенности постройки (открытая или закрытая).
  • В каком месте кровельной конструкции находится закрепляемый элемент. На крайние панели оказывается наибольшая ветровая нагрузка.
  • Несущие способности каждого крепежа.

Точные расчеты должен выполнить квалифицированный специалист, с учетом СНиП минимального уклона кровли из сэндвич панелей. Особого внимания требуют стыки между панелями: между ними не должно быть зазоров. На крышах с любым углом кровли из сэндвич панелей для уплотнения применяют специальную ленту типа Абрис Лб 10×2. Также можно использовать силиконовый герметик. Таким же образом оснащаются все вертикальные примыкания.

Характеристики сэндвич-панелей

В продаже представлены несколько разновидностей материала с разными размерами, наполнителем и показателем прочности. В зависимости от их характеристик определяется назначение каждого вида. Внутренняя утепляющая прослойка обычно состоит из пенополистирола, пенополиуретана, полиизоцианурата или минеральной ваты.

Весят сэндвич-панели достаточно мало, и могут сочетать в себе финишное покрытие и утеплитель. Самыми теплыми считаются изделия с базальтовой ватой. Корпус из тонкого листового металла покрывается декоративной защитой из полимера — благодаря этому плитам сообщается необходимое цветовое оформление и защита от коррозии.

Чтобы не нанести повреждений защитному слою во время укладки материала, необходимо выполнять следующие рекомендации:

  1. Полностью исключается использование горячей и абразивной резки.
  2. Защитная пленка на нижней части панели должно оставаться вплоть до ее укладки. Верхняя пленка снимается уже по окончанию работы.
  3. Если при разрезании материала возникает металлическая стружка, ее необходимо сразу же смахивать, иначе впоследствии она может поцарапать полимерный слой.
  4. Проводя монтажные работы, разрешается использовать обувь только с мягкой подошвой.
  5. Если сэндвич-панели по ходу строительных работ складируются под открытым небом, необходимо продумать для них надежную защиту от климатических воздействий. Для укладки материала рекомендуется использовать ровную сухую площадку.

Особенности проведения монтажа

СНИП кровли из сэндвич панелей предполагает соблюдение следующих условий:

  • Желательно выбрать для монтажа безветренный день, так как площадь панелей большая, а вес маленький. Допускается наличие слабых порывов ветра до 9м/сек.
  • Запрещается работать в дождливую, снежную или туманную погоду.
  • При плохом освещении процесс монтажа следует прекратить.
  • Чтобы качественно провести продольное уплотнение, температура воздуха должна быть не ниже +4 градусов.

Приступая к укладке кровельного материала, необходимо сделать следующее:

  • Внимательно осмотреть кровельную конструкцию на предмет соответствия ее проектной документации. При обнаружении недочетов и дефектов монтажа их необходимо устранить.
  • Проверить, чтобы все прогоны, ригели и прочие конструктивные элементы соответствовали проекту. Для этого обязательно нужно использовать строительный уровень.
  • Подготовить все приспособления и инструменты.

Порядок укладки

Монтаж сэндвич-панелей осуществляется в поперечном направлении к прогонам, которые располагаются параллельно к карнизу. Для увеличения несущей способности кровли шаг установки прогонов можно уменьшить. Такой прием обычно применяется на кровлях с малым наклоном в местностях с обильными снегопадами. При любых раскладах этот параметр не должен быть больше, чем 200 см.

Вначале укладывают плиты длиной до 10 м, так как их намного легче поднять на крышу. Кроме того, в таком случае на порядок снижается риск деформаций из-за температурных колебаний по ходу эксплуатации покрытия. Перед монтажом сэндвич-панелей проводится укладка утеплителя (минеральная вата) и гидроизоляции. Также следует проверить горизонтальность прогонов и состояние деревянных, металлических и железобетонных опор. Всю обнаруженную ржавчину, плесень и прочие наслоения необходимо удалить.

Если в деревянных элементах имеются трещины, их нужно заделать. То же самое касается каверн в бетонном растворе. Проводится герметизация всех стыков каркасных элементов. Для обработки деревянных поверхностей используется огнебиозащита, для металлических – антикоррозийные средства. Очень важно, чтобы шаг несущих элементов соответствовал размерам плит. При выборе ширины пролетов стараются добиться того, чтобы материал крепился на расстоянии 50 мм от края. Стыкующие панели также должны иметь хорошую опору.

Если в качестве теплоизоляции внутри сэндвич-панелей используются минеральная вата, необходимо защитить дыхание респиратором. Поднимая панели на крышу, запрещается ставить их на замок во избежание его искривлений. Начинать укладку сэндвич-панелей на кровлю лучше всего от любого из нижних углов, придерживаясь строгой вертикальности монтажа.

Кровельные сэндвич-панели — удобный современный материал для покрытия крыш любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе из-за ряда качеств:

  • Легкость укладки: сэндвич-панели монтируются без лишних физических усилий, и процесс занимает относительно мало времени;
  • Малый вес при большой площади: это одновременно и достоинство и недостаток, потому что панели легко переносить, но и ветер запросто снимает их с места;
  • Хорошая тепло- и шумоизоляция;
  • Огнестойкость;
  • Внешний вид: с сэндвич-панелями дом, гараж, магазин и любое другое здание получают индивидуальность оформления и заставляют прохожих обращать внимание на свой органичный дизайн.

Зачем нужен уклон?

Делать уклон крыши — значит идти на повышение затрат. Чем выше будет заложение, тем больше материала нужно для покрытия площади. Но раз на этом можно сэкономить, то стоит ли вообще делать уклон и тратить лишние средства?

Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в нормативах СНиП, и их игнорирование будет ошибкой и принесет беды.

Проблемы при возведении неправильного уклона

Игнорирование или незнание правил укладки кровли из сэндвич-панелей принесут хозяевам здания неприятности в виде:

  • Быстрого износа материала и ухудшения качеств;
  • Застойных вод, которые начнут зацветать;
  • Нарушения гидроизоляции;
  • Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается по климатическому окружению здания и особенностям укладки. Для сухого климата с жарким воздухом и постоянным солнечным воздействием, когда крыша выполнена цельными панелями без поперечного соединения и проемов, выбирают минимальный уклон, разрешенный правилами СНиПов — 5°. Если есть соединения или световые люки, то уклон требуется больший.

Все решения для выбора уклонов обозначены в таблице. Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если укладку проводит не профессионал со специальным образованием, то о других решениях речи не идет.

Гарантии

Если выбор сделан правильно, то крыша из сэндвич-панелей прослужит зданию 25 лет и больше. За этот срок не случится неприятных инцидентов в виде протечек или промерзания швов, если монтаж провели с умом и расстановкой. Внешние качества панели теряют долго, и презентабельный вид сохраняется до конца службы и демонтажа покрытия.

Сэндвич-панели — относительно дешевый кровельный материал, и за оплаченную цену выполняет и перевыполняет план работ и честной службы зданию. Главное правильно провести укладочные работы и выбрать минимальный уклон, чтобы покрытие могло показать свои качества во всей красе и представлять внешний вид здания только с лучшей стороны.

Кровля из сэндвич панелей — конструкция, монтаж

Основной защитой любого строения является качественная кровля. Кровля из сэндвич панелей – подходящее решение для тех, кто хочет сэкономить время и деньги. Монтаж кровельных панелей довольно прост, но чтобы обеспечить гарантированное качество необходимо соблюдать все правила проведения работ и транспортировки.

В соответствии с нормативами СНиП, минимальный уклон кровли из сэндвич панелей должен составлять 5°, при условии, что целостность материала не нарушена окнами и другими вставками. Если дополнительные конструкции предусмотрены, минимальный уклон — 7°. Если в районе строительства часто выпадает дождь и снег, рекомендуемый уклон крыши — 40°, так как такой градус исключит застаивание избыточных осадков и пролом крыши. Необходимо учитывать, что чем больше уклон крыши, тем больше расход кровельных материалов.

Монтаж кровли

Монтаж кровли из сэндвич панелей состоит из нескольких простых правил. На первом этапе панели крепятся к каркасу только одним соединительным элементом, лишь только потом прикрепляется к остальным частям конструкции. Крайние панели крепятся к частям каркаса саморезами по всей боковой части, а остальные крепятся двумя саморезами. После монтирования промежутки запениваются, а сбоку устанавливаются водосбросы и сливы.

Прежде чем выполнить устройство кровли из сэндвич панелей, необходимо учесть несколько ошибок, исключение которых продлят долговечность крыши. Первое – не стоит экономить на крепежных материалах, поскольку крыша даже из качественных сэндвич панелей может скоро разрушиться из-за плохих саморезов. Не нужно самостоятельно менять алгоритм установки кровли, неправильный порядок усложнит процесс монтажа.

Конструкция кровли

Конструкция кровли из сэндвич панелей очень прочная и может противостоять снеговой нагрузке 150 кг/м2 и ветровой нагрузке 48 кгс/м2. Ребристая поверхность кровельных панелей не только выполняет роль своеобразных водостоков, но и обеспечивает высокие защитные показатели. Для грамотной установки, панели необходимо нарезать электроножницами, дисковой пилой или мелкозубчатой пилой.

Используются только инструменты для холодной резки, так как нагрев поверхности деформирует панель. Прикрепление панелей к каркасу осуществляется саморезами, но не следует их туго затягивать – это сократить срок службы кровли. Кровельные панели выпускаются в широком цветовом спектре, поэтому удовлетворят даже самый взыскательный вкус.

уклон крыши, устройство, технология монтажа узлов и кровли своими руками – фото и видео

Крыша здания подвергается весьма серьезным нагрузкам, а поэтому и требования к кровельным материалам достаточно высокие. Конструкция должна, с одной стороны, обеспечивать теплоизоляцию дома, особенно если это жилое строение, защищать от действия погодных факторов, а с другой – выдерживать нагрузки – механические и связанные с климатическими условиями.

Процесс монтажа

Кровля из сэндвич панелей полностью соответствует заданным условиям, и при этом предоставляет дополнительные преимущества.

Кровельные сэндвич панели

Изделие состоит, как правило, из трех основных слоев: двух внешних – ПВХ, металл, магнезитовая плита, и слоя утеплителя между ними. В зависимости от назначения здания и условий его эксплуатации применяются различные сэндвич панели.

Для крыши дома рекомендуется выбирать плиты с металлическим верхним слоем, так как он обеспечивает высокую прочность и стойкость к действию влаги, ультрафиолета и ветра. Используется сталь с цинковым, алюцинковым и полимерным покрытием, защищающим металл от коррозии.

Схема соединения

В качестве теплоизолятора могут применяться различные материалы.

  • Минеральная вата – базальтовая или стеклянная. Такой наполнитель отличается высокими тепло- и звукоизоляционными свойствами, совершенно негорюч, но довольно тяжел. Стеклянный обладает более высокой прочностью, благодаря большей длине волокна и очень стоек к действию влаги. Монтаж кровли из сэндвич панелей с базальтовым наполнителем нельзя проводить в дождливую или сырую погоду.
  • Пенополистирол – куда более устойчив к действию влаги при сравнительно одинаковых теплоизоляционных свойствах. При строительстве частных домов, как правило, выбирается полимерный утеплитель, так как изделие в этом случае обладает меньшим весом.
  • Пенополиуретан – лучший теплоизолятор среди наполнителей плит. Но также как и пенополистирол, нестоек к горению и деформируется под действием высоких температур. Для устройства крыши следует выбирать специальные марки – самозатухающий полимер, не поддерживающий горение.

Размеры плит довольно сильно колеблются. Ширина листа составляет, как правило,1м, толщина – от 40 до 150 мм, длина полотна может изменяться от 2 до 6 м и более. На фото приведен образец продукции.

Устройство кровли из сэндвич панелей

Конструкция относится к категории каркасных и в первом приближении порядок действий выглядит как сооружение несущего металлического, как правило, каркаса, обшивка сэндвич панелями и устройство других узлов – конька, водостока и тому подобное. Монтаж системы характеризуется определенными особенностями, вполне выполнимыми своими руками. На фото – конструкция из SIP-панелей.

  • Первое требование – уклон кровли из сэндвич панелей: при установке на скат одного полотна и отсутствии дополнительных элементов параметр допускается не менее 5 градусов. Если предусматривается соединение сэндвич панелей, то уклон должен составлять больше 7 градусов.
  • Второе – не допускается коррозии на металлическом несущем каркасе или поражений на деревянной. При обнаружении таковых следует немедленно заменить поврежденные элементы.
  • Все узлы и элементы – прогоны, стойки, стропила, балки должны быть строго сбалансированы по вертикали и горизонтали, и полностью соответствовать требованиям проекта. Перекосы недопустимы.
  • Стропильная система должна быть гидроизолирована. При сооружении кровли из сэндвич панелей нужно помнить, что этот материал не способствует циркуляции воздуха и конденсирует влагу, а поэтому помещения должны очень хорошо вентилироваться.
  • Подъем панелей осуществляется с помощью подъемников с вакуумными присосками или струбциной с резиновыми или войлочными прокладками. Поднимать необходимо по одной плите, так как материал легкий и имеет большую парусность. Нельзя допускать его накапливания. При подъеме необходимо учитывать уклон крыши.
  • Не следует снимать с изделий упаковочный материал, перед креплением удаляется только часть в месте соединения. На кровле из сендвич панелей узлы монтируются после настила полотна, а поэтому остальная упаковка убирается только после монтажа всех соединительных элементов.

Кровля из сэндвич панелей: порядок действий

  1. Первая панель укладывается таким образом, чтобы ее можно было закрепить к прогону или стропилу, ближайшему к коньку. Крепление своими руками осуществляется саморезами с уплотнительными шайбами. Саморез должен устанавливаться точно под 90 градусов, уклон недопустим. Количество крепежа зависит от длины полотна и требований проекта.
  2. Следующие элементы размещаются с учетом уклона и соединяются пазо-гребневым методом, крепление осуществляется только к прогонам.
  3. Перед стыковкой на места соединения следует наносить силиконовый герметик –нейтральный или щелочной. Рекомендуется размещать уплотнительный материал в стыке для улучшения герметизации. При использовании плит с минеральным наполнителем, эта процедура является обязательной.
  4. При фиксации крайних панелей используется большее число саморезов.

После окончания настила осуществляется монтаж узлов – конька и водостоков. Строение конька заметно отличается от конструкции от обычного варианта.

  1. На первом этапе монтажа узла устанавливается внутренняя планка, а все полученное пространство между кровельными полотнами заполняется монтажной пеной, как это показано на фото. Если наполнитель – минвата, то в стыках размещается этот же теплоизолятор. После высыхания пена удаляется.
  2. Размещаются полиуретановые профилированные прокладки, а затем к гребням SIP-панелей фиксируется приконьковая планка.
  3. Сверху вновь закрепляется полиуретановая прокладка на клейкой основе, а затем устанавливается финишная коньковая планка.
  4. После окончания монтажа удаляется упаковочный материал.


На видео процесс сооружения кровли из сэндвич панелей своими руками представлен более подробно.



Вопрос-Ответ | ЗАО «ТЭП-Полис»

  • 1. Возможно ли использование сэндвич-панелей на кровле с уклоном 5%?

    Применение сплошных сэндвич-панелей во время монтажа кровли предусматривает минимальный ее уклон именно 5%. При большой протяженности крыши между мауэрлатом и коньком используется несколько панелей и наименьший уклон кровли может быть увеличен до 7%. Аналогичное увеличение уклона будет иметь место и при наличии на поверхности кровли световых или мансардных окон.

  • 2. Какие нагрузки выдерживает сэндвич-панель?

    Постройки из сэндвич-панелей более надежны и долговечны, чем здания из бруса и бревна. Каждая панель стеновой ограждающей конструкции при толщине 10-15 см выдерживает вертикальную нагрузку порядка 10 тонн. Кровельные конструкции из панелей переносят нагрузку около 2 тонн на каждый квадратный метр. Это достаточно много, ведь строительными нормативами предусмотрена максимальная поперечная нагрузка 350 кг/м2.

  • 3. Насколько пожаробезопасны конструкции из сэндвич-панелей?

    К числу преимуществ сэндвич-панелей с минватой относится устойчивость к повышению температуры – материал их относится к негорючим (сертификат категории НГ). Панели с минеральным волокном используют при быстром возведении зданий. Монтировать их, перевозить и складировать несложно, потому при выборе в качестве основного конструкционного материала сэндвич-панелей затраты на стройку снижаются.

    Панели с ППУ, PIR (полиизоцианурат) также достаточно огнестойкие – эксплуатация их возможна до +140°С. Достигнуто это было благодаря свойствам материала: при выработке полиизоцианурата создаются трехмерные сетки, под пламенем они обугливаются, образуя пористую углеродную матрицу – защиту слоев внутри.

  • 4. Какие сэндвич-панели лучше выбрать для помещения с повышенной влажностью?

    В этом случае оптимальны пенопластовые или пенополистирольные сэндвич-панели. При изготовлении используют утеплитель с плотностью 25 кг/м3. Лист пенопласта укладывают между двумя облицовками панели, а затем склеивают двухкомпонентным полиуретановым клеем. Во время этой операции на внешние стороны металлических профилированных листов оказывается давление прессом. Далее заготовки поступают на гусеничный пресс, а после разрезаются на требуемую длину. Уникальная технология позволяет получить влагостойкий, прочный и легкий строительный материал. Его используют в гражданском и промышленном строительстве при возведении кровельных и стеновых ограждающих конструкций. Сэндвич-панели этого типа полностью соответствуют всем экологическим требованиям.

  • 5. Влияет ли вид наполнителей сэндвич-панелей на область их применения?

    Обычно критерием выбора сэндвич-панелей является как раз их пожаробезопасность или влагостойкость. Наиболее высокий показатель влагостойкости у панелей из ППУ, наименьший – с минеральной ватой, однако вторые медленнее горят, потому их применяют там, где имеется риск возгорания.

    Сэндвич-панели PIR (полиизоцианурат) и варианты из ППУ более целесообразны по теплопроводности и влагопоглощению. Влагостойкие качества этого материала значительно расширяют их область применения.

    А, к примеру, теплопроводность сэндвич-панели PUR или PIR толщиной 10 см сравнима с кирпичной стеной в 0,5 метра или сэндвич-панелью с минеральной ватой толщиной 20 см. Потому этот материал идеален для создания холодильных камер.

  • 6. В какие сроки будет выполнен мой заказ?

    При наличии продукции на складе она будет готова к отправке покупателю сразу после окончательного оформления заказа, иначе заказ будет выполнен в течение нескольких рабочих дней.

  • 7. Есть ли минимальная стоимость/объем для заказа продукции у вас?

    Компания АО «ТЭП-Полис» выполняет заказы любого объема – от минимальных для частных клиентов до крупнооптовых поставок на коммерческие объекты.

  • Кровельные сэндвич панели: виды, характеристики, размеры, монтаж

    Сегодня на смену многим традиционным кровельным покрытиям приходят новые технологии, причем значительно отличающиеся по своей сути от старых. Например, вполне надежные утепленные крыши получаются из таких элементов, как кровельные сэндвич-панели. Возможности их очень широки, а потому в России из них активно строятся складские и торговые здания, жилые комплексы и специальные объекты.

    При этом современные кровли из сэндвич-панелей выглядят достаточно стильно и издалека напоминает классические кровельные материалы. Но при этом они куда более функциональны, ведь в них соединены сразу три компонента: и кровля, и утеплитель, и даже отделочное покрытие снизу. В общей сложности и в экономическом плане такие сэндвич-панели получаются более выгодными.

    Если вас заинтересовала эта технология, рассмотрим ее повнимательнее.

    Современная сэндвич-панель представляет собой конструкцию из трех слоев, где утеплитель находится между двумя профилированными металлическими листами:

    Рассмотрим сам профиль:

    • с одной стороны, панель имеет ребра жесткости, представленные в виде специальных выступов в форме трапеции, обычно высотой 40 мм.
    • с другой стороны, панель имеет микропрофиль глубиной 1,5 мм.

    Переходим к техническим характеристикам сэндвич-панелей. Так, сегодня размеры кровельных сэндвич-панелей варьируют от 1000 до 1120 мм, длина – от 2 до 14 метров, здесь многое зависит от оборудования.

    Сами сэндвич-панели отличаются между собой:

    • по месту установки: на кровельные и стеновые, потолочные и универсальные;
    • по возможности нагрузки: на самонесущие или облицовочные;
    • по месту сборки: на те, что можно собрать прямо на стройплощадке, изделия поэлементной сборки и на те, которые изготавливают в заводских условиях и привозят на место строительства уже готовыми.

    К слову, самые первые конструкции кровельных панелей имели два типа соединения по кромкам листов: стоячий фальц или шов с внутренними элементами. Конечно же, у таких систем было много минусов.

    Например, наружный металлический лист был плоским, с небольшим профилированием, а потому под тяжестью снежной шапки он прогибался, а под жарящими солнечными лучами – деформировался. Из-за чего в углах отгибов появлялись микротрещины.

    Официально это называется «малоцикловая усталость» металла. По таким местам невозможно передвигаться, чтобы не повредить наружный лист и сам утеплитель.

    Современные панели от них отличаются значительно:

    • Во-первых,  само крепление кровельных сэндвич-панелей теперь другое.
    • Во-вторых, сегодня минимальный уклон кровли из сэндвич панелей это 5-7 градусов, и при этом рекомендовано более 12.
    • В-третьих, сегодня к таким кровельным сэндвич-панелям предъявляются все те же требования, что и к обычному кровельному покрытию.

    Сэндвич-панели призваны обеспечивать герметизацию всех стыков, водоотвод и защиту от непогоды. У таких панелей все это реализуется при помощи специального замка.

    К слову, сами панели выпускаются целой серией, с самыми разными свойствами:

    Панели поэлементарной сборки: простота и надежность

    Кровельные сэндвич-панели поэлементной сборки – это легко собираемые многослойные конструкции, которые состоят из кассеты (стальной каркас), утеплителя, специальной гидроветрозащиты и наружной облицовки. Можно сказать, что это некий полуфабрикат, ведь окончательно собирают эти панели уже непосредственно на стройплощадке.

    В основе такой конструкции – холоднокатаная или горячекатаная сталь толщиной 0,71 мм с полимерным покрытием. По виду такая основа напоминает коробку, дно которой будет служить потолком подкровельного помещения.

    Внутри такой коробки – минеральная вата или базальтовое волокно, расположенные с небольшим натяжением. Поверх утеплителя – гидроветрозащита из специальной паропроницаемой мембраны.

    Монопанели: продуманная конструкция

    Вам будет интересно узнать, что сегодня уже выпускает сэндвич-панели, которые образуют мягкую кровлю, и только внутренняя сторона у них – металлическая. Это конструкция который называется «монопанелью».

    Именно из таких панелей часто строят кровли торговых зданий спортивных сооружений и промышленных построек. У такой панели внутренняя сторона является несущей, и при этом служит одновременно обшивкой потолка.

    Она сделана на основе стального профлиста с покрытием из цинка и часто с полимерным слоем. В качестве утеплителя здесь применяются пеноизол – специальный заливочный пенопласт с группой горючести Г1. Такая группа говорит о слабой горючести, когда панель не горит, а только обугливается.

    Перечислим основные достоинства монопанелей. Их можно:

    • устанавливать на кровлях с любым уклоном, причем достаточно быстро;
    • перевозить любым транспортом;
    • применять в зданиях второй степени огнестойкости;
    • проводить все монтажные работы в достаточно широком диапазоне влажности и температуры.

    При этом монопанели обходятся дешевле, чем другие виды сэндвич-панелей.

    Сегодня выпускают два основных вида монопанелей – с мягким покрытием и металлическим. Так, с полимерным рулонным материалом сэндвич-панели обладают идеально гладкой поверхностью, на которой вообще не скапливается снег на крыше. Она надежна и долговечна, а все наружные стыки и места примыкания герметизируют современными составами.

    Металлическое покрытие для монопанелей изготавливается на станке со специальными продольными отбортовками, чтобы потом свести их в двойной стоячий фальц при помощи закаточной машинки.

    Сип-панели: проверенный материал

    До недавнего времени в России был опыт использования кровельных сип-панелей, которые тоже относят к разряду «сэндвичей», хотя иногда эксперты называют их разными материалами. Но здесь так же, как в классической сэндвич-панели, между двумя жесткими листами находится утеплитель.

    Речь идет о структурной теплоизоляционной панели, которая используется для строительства быстровозводимого жилья.  Она представляет собой монолитную конструкцию, в которой склеены под давлением две стружечные плиты OSB-3 и пенополистирол.

    При этом такие панели очень прочны и относительно легки. Так, масса одного квадратного метра не более 15 кг, зато этот квадратный метр способен выдерживать вертикальное продольное давление более 11 тонн!

    Еще одно отличие сип- от обычной сэндвич-панели – в сип-панели не используется пароизоляционная или ветрозащитная мембрана. Здесь плита OSB-3 приклеена к самому утеплителю и не коробится со временем.

    Что интересно, за рубежом довольно часто встречаются варианты сип-панелей с обшивкой OSB только с одной стороны, а с другой стороны находится металлический лист.

    В России до сих пор пытаются найти аналог таким панелям, заменяя OSB цементно-стружечными плитами, фибролитными плитами или стекломагниевыми листами. Но здесь есть свои нюансы: саморезы в панелях на основе минерального связующего держатся плохо и часто подвержены коррозии, чего не происходит с OSB-3.

    Итак, из чего сделаны такие панели? Давайте рассмотрим их структуру.

    Внешнее покрытие: защита от атмосферных осадков

    Чаще всего для внутренней и внешней облицовки таких кровельных сэндвич-панелей применяют профилированные металлические листы.

    Профиль верхнего листа бывает как практически плоский, так и с довольно высокими трапециевидными выступами для обеспечения правильного водостока и жесткости. Чем выше выступы, тем лучше они компенсируют температурные деформации панелей, но и тем дороже обходятся:

    Вот основные виды профилирования таких панелей:

    Более существенно отличаются кровельные сэндвич-панели между собой полимерным покрытием. Причем к облицовке сэндвич-панелей предъявляются самые высокие требования, ведь финишное покрытие принимает на себя все эксплуатационные нагрузки. Это и климатические, и динамические, когда рабочие выходят на кровлю для ее ремонта или чистки от снега.

    На российском рынке практически все трехслойные сэндвич-панели имеют стальную наружную облицовку из холоднокатаного листа от 0,4 до 0,7 мм. Цинковое покрытие нанесено горячим способом, а финишное полимерное покрытие имеет толщину от 25 до 200 мкм.

    Когда нужна высокая сохранность цвета и устойчивость к загрязнению, применяют полимерное покрытие Hiarc. Его подвид Hiarc Matt радует глаз красивым цветом с матовой поверхностью, которая придает кровле особую выразительность. Также изготавливают сэндвич-панели в расцветке металлик.

    Следующий вид покрытия это High Build – это более толстый грунтовочный слой с особым пигментом, устойчивым к механическим повреждениям.

    Еще одно покрытие — это полиэфирная эмаль, или полиэстер. Он подходит практически для всех климатических поясов, устойчив к атмосферным механическим воздействиям. Но нельзя назвать его слишком надежным покрытием.

    Его используют в тех случаях, когда к сэндвич-панелям нет повышенных требований к коррозионной стойкости. Но если говорить о крыше, такой вариант неприемлем — этот материал больше для внутренних помещений, чем для внешних.

    Пурал – это покрытие на основе полиуретановой смолы. Выглядит как довольно толстый слой с высокой износостойкостью.

    Далее, пластизол – декоративное полимерное покрытие из поливинилхлорида, которое было специально модифицировано пластификатором. Можно сказать, это одно из самых устойчивых покрытий.

    Поливинил – полимерное покрытие с особо высокой коррозионной стойкостью и устойчивостью к ультрафиолетовому излучению. Оно дольше других видов покрытий сохраняет свой цвет и блеск, замечательно выдерживает формование.

    Выбор утеплителя: пузырьки или вата?

    В качестве утеплителя для сэндвич-панелей используется базальтовая минеральная вата, стекловата, пенополистирол, пенополиуретан и их разновидности. Для монопанелей используется такой утеплитель, как пенорезол.

    Утеплитель бывает различной плотности в зависимости от того, какие теплоизолирующие свойства требуются. Толщину таких изделий подбирают согласно точному теплотехническому расчету, обычно от 40 до 300 мм.

    В разрезе все эти панели выглядят так:

    Если вы хотите углубиться в этот вопрос, посмотрите видео-обзор:

    Плотность сэндвич-панелей из минеральной (базальтовой) ваты находится в пределах 90-140 кг на квадратный метр, а коэффициент теплопроводности – 0,043 вт/м2. Но при этом такая минвата наиболее тяжелая из всех видов используемых утеплителей.

    При монтаже сэндвич-панели укладывают так, чтобы волокна утеплителя были ориентированы вертикально. Такая конструкция получается наиболее стабильной и не грозит усадкой утеплителя.

    Панели из стекловаты немного легче, чем базальт, а теплопроводность у них ниже на 10%. Их разрешено использовать в эксплуатации при температуре более 400 градусов Цельсия.

    А вот самый легкий сэндвич – панели из пенополистирола. Его коэффициент теплопроводности составляет всего-навсего 0,0022 вт/м2, что совсем ничтожно.

    Но не менее качественен его аналог – пенополиизоцианурат. Пенополиизоцианурат отличается от обычного пенополиуретана более высокой пожаростойкостью. По сути это его модифицированный аналог:

    Если говорить о главной разнице между видами утеплителя, то основная заключается в пожарной безопасности. Так минераловатные сэндвич-панели более жароустойчивы, им присвоен класс EI240. А вот пенополиизоциануратные панели имеют предел огнестойкости EI60.

    Также важный момент: в кровельные панели поэлементной сборки можно добавить дополнительный слой утеплителя или вовсе от него отказаться.

    Надежность клеевого соединения

    Все три главных элемента сэндвич-панелей соединены между собой особым эластичным клеевым составом. Причем к выбору клея подходят со всей ответственностью, т.к., например, тот же утеплитель на базальтовой основе – достаточно пористый материал с непрочной поверхностью. Поэтому важно, чтобы клей смог проникнуть вглубь утеплителя и заполнить пустоты между волокнами и металлом.

    Как вы понимаете, самого клея используется достаточно много, причем во вспененном виде, после чего тот затвердевает. При этом важно, чтобы клей был влагостойкий, не боялся атмосферного воздействия и хорошо переносил перепады температур.

    Всем этим требованиям отвечают современные составы на основе полиуретана, которыми обычно соединяют металл с другими материалами. При этом конкретно для кровельных сэндвич-панелей применяются однокомпонентные и двухкомпонентные клеевые составы.

    При этом срок службы сэндвич-панелей ограничен именно периодом службы самого клеевого слоя. К слову, сэндвич-панели с полиуретановым утеплителем иногда изготавливают и вовсе без клея, соединяя компоненты между собой при помощи специальной формовки. Нельзя сказать, лучше это или хуже.

    Посмотрите, как выглядят готовые сэндвич-панели, выпущенные на производстве:

    Важные тонкости крепления

    Соединяют кровельные сэндвич-панели между собой при помощи выступа трапециевидной формы на верхнем листе и специального замка в нижней части. Технологию монтажа диктует производитель.

    Вот как выглядит крепление панелей из пенополиизоцианурата:

    Вот таким способом крепят панели из минеральной ваты:

    Для строительства крыши имеет большую ценность то, что кровельные сэндвич-панели позволяют вести укладку на больших шагах между прогонами. Это намного снижает общую стоимость возведения кровли. Таким образом, в использовании сэндвич-панелей, прежде всего, лежит экономическая целесообразность, позволяющая возводить такие крыши почти на всех видах зданий.

    Кроме того, кровельные сэндвич-панели – достаточно прочный материал, отлично выдерживающий ветровые и снеговые нагрузки. При этом «сэндвичи» не создают дополнительной нагрузки на фундамент:

    Добавим, что такие панели быстро и легко монтировать, и так же легко демонтировать. Они не нуждаются ни в какой отделке и специальном крепеже.

    При всех своих достоинствах, сэндвич-панели обладают и некоторыми недостатками. Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:

    Особенности северного климата

    Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.

    Второй момент, находясь на кровле под прямыми солнечными лучами, «сэндвичи» меняют свои размеры. Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Кстати, сэндвич-панели поэлементной сборки лишены этих минусов. Ведь у них нагрузку на себя берет не минеральная вата, а сам стальной каркас, благодаря чему теплоизоляцию можно использовать более легкую и недорогую.

    Еще один минус в том, что в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.

    Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом ремонтопригодность таких панелей вызывает вопросы. Если обычную трехслойную сэндвич-панель еще можно заменить, то с панелями поэлементной сборки кровлю придется разбирать целиком, поэтому затраты на ремонт будут значительными.

    Ошибки монтажа и их последствия

    Точность крепления и герметичность будущий кровли обеспечивают замки и технология монтажа. И главная проблема в этом случае – получился удачный или неудачный стык.

    Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения панелей на кровле, и отсутствие зазоров, и герметичность.

    Для кровли – это критические показатели. И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

    В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.

    Далее, чтобы особенно грозит проблемами – это неправильные локальные нагрузки (неудачно наступили, упала тяжелая ветка дерева, непродуманно установили антенну).

    Они способны привести к разгерметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.

    Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.

    Сложности транспортировки и хранения

    Кровельные сэндвич-панели обладают таким минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

    И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим кровельным материалом. Существует масса рекомендаций даже по поводу хранения самих панелей.

    К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.

    Вот благодаря таким сомнениям владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному кровельному пирогу, где утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.

    Давайте рассмотрим принципы монтажа кровельных сэндвич-панелей на крыше. Так, трехслойные кровельные сэндвич-панели применяют для зданий, у которых скат кровли не более 12 метров, а уклон – не менее 12%. Их укладывают на прогоны с шагом полтора метра.

    По сравнению с классическими сэндвич-панелями, монопанели подходят для создания любых площадей и любого угла наклона, а шаг разрешен в 3-4 метра.

    Вот как на практике выглядит монтаж такой кровли:

    Удобнее всего, конечно же применять одну панель на скат кровли, чтобы у него не было никаких поперечных стыков. Хотя сегодня нередка ситуация, когда сэндвич-панели собираются на крыше как конструктор, внахлест. В таком случае укладку панели ведут снизу вверх.

    Закрепляют такое кровельное покрытие при помощи шляпных профилей поперек стропил. Панели укладывают вдоль стропил по прогонам. А, чтобы на месте стыка не образовывались мостики холода, здесь поверх мембраны по самим полкам фиксируют терморазделительную полосу из изолона.

    Кровельные листы монопанелей крепят друг к другу при помощи кляммеров, а сами кляммеры соединяют самонарезающими винтами. Устанавливают такую панель по прогонам до 4 мм и крепят саморезами:

    Далее, поверх нее разрешается изготавливать мягкую кровлю из обычных традиционных материалов, например, из штучных гонтов. Сами по себе монопанели удобны тем, что их монтаж может выполнять любой строитель без специальной квалификации, причем практически в любое время года.

    Кровельные панели устанавливают по прогонам или закрепляют болтами, как вариант – саморезами со специальной шайбой. Наиболее практичными считается соединение типа шип, теплоизолирующий жгут и специальные стяжки.

    Сам шляпный профиль определяется самой конструкцией кровельного покрытия, и у металлочерепицы он равен ее шагу.

    К стенам дома сэндвич-панели фиксируют при помощи таких же доборных элементов, как в случае с обычной кровлей:

    А вот главные узлы такой кровли:

    Так оформляют свес кровли из сэндвич-панелей:

    Вот основные варианта организации водостока такой кровли:

    Самые качественные сэндвич-панели, по заявлению производителей, служат 25-30 лет. При этом крайне важно, чтобы при монтаже и транспортировке панелей они не были повреждены, а стык был достаточно герметичен.

    Именно на отечественном рынке преобладают пока варианты с трапециевидными выступами на сэндвич-панелях, которые называются еще кровельным профилем.

    По сравнению с остальным миром, в России пока выпускают кровельные сэндвич-панели в таком соотношении утеплителей: 85% минеральная вата и 15% пенополиуретан. А вот в мире все наоборот: 80% таких панелей из пенополиуретана или пенополиизоциануата, и только пятая часть – из минеральной ваты. Хотя при этом пенные утеплители более легкие.

    Так, наиболее качественную по отзывам продукцию поставляют на российский рынок такие компании, как «Промкпанель», «Петропанель», «Кузнецкие металлоконструкции», «Техно-изол» и «Азна-ам». Также рассмотрим продукцию таких известных производителей, как Ruukki, Изобуд и Kraft SPAN.

    Ruukki: полный комплект

    Известный производитель Ruukki предлагает кровельные панели из минеральной ваты и PIR, включая принадлежности и инструменты для монтажа:

    Вот еще вариант:

    Изобуд: гарантия качества

    Известная компания «Изобуд» изготавливает сэндвич-панели для быстровозводимых зданий еще с 1998 года и сегодня входит в список самых известных производителей этого кровельного материала РФ.

    А производит она сэндвич-панели из минеральной ваты и пенополиизоцианурата:

    Вот панели от «Изобуд» из минеральной ваты:

    Kraft SPAN: новое оборудование

    Kraft SPAN – компания из Санкт-Петербурга, выпускающая стеновые и кровельные сэндвич-панели из минеральной ваты.  У них высокие несущие свойства, которые особенно ценят проектировщики.

    Здесь используются стальные профилированные листы, минеральная базальтовая вата и пожаробезопасный клей с классом безопасности Ко. Именно производство Kraft SPAN изготавливают единую серию таких панелей – FF.

    У этой технологии строительства с каждым днем все больше сторонников. Что немудрено, ведь их привлекает прекрасный внешний вид кровли из сэндвич-панелей и сравнительно малая нагрузка на несущие конструкции и фундамент здания.

    Ко всему современный рынок сегодня перенасыщен такими панелями, благодаря этому в этой сфере остается высокая конкуренция, и производители уделяют большое внимание качеству изделий. А также дополнительным сопутствующим услугам, как проектирование кровли и их ремонт.

    А вы хотели бы иметь такую необычную кровлю?

    Уклон кровли из сэндвич-панелей. Минимальный уклон кровли из сэндвич-панелей. Условия для монтажных работ

    Кровельные сэндвич-панели — это удобный современный материал для покрытия кровли любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе благодаря целому ряду качеств:

    • Простота оформления: сэндвич-панели монтируются без лишних физических усилий, и процесс занимает относительно мало времени,
    • Небольшой вес при большой площади: это одновременно и достоинство, и недостаток, ведь панели легко переносить, а ветер легко снимает их с места,
    • Хорошая тепло- и шумоизоляция,
    • Огнестойкость
    • Внешний вид: сэндвич-панелями Дом, гараж, магазин и любое другое здание приобретают индивидуальность дизайна и заставляют прохожих обратить внимание на ваш органичный дизайн.

    Зачем нужен наклон?

    Сделать уклон крыши — значит пойти на увеличение затрат. Чем выше будет отметка, тем больше материала потребуется для покрытия площади. Но раз уж на этом можно сэкономить, стоит ли делать уклон и тратить лишние деньги?

    Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в правилах СНиП, и их игнорирование будет ошибкой и доставит неприятности.

    Проблемы при возведении неправильного откоса

    Игнорирование или незнание правил укладки кровли из сэндвич-панелей доставит хозяевам здания неприятности в виде:

    • Быстрый износ материала и ухудшение качества,
    • Стоячая вода, которая будет цвести,
    • Нарушения гидроизоляции
    • Потери презентабельного вида.

    Правильный выбор

    Минимальный уклон выбирается в зависимости от климатического окружения здания и характеристик кладки. Для сухого климата с горячим воздухом и постоянной солнечной экспозицией, когда крыша сделана из сплошных панелей без перекрестных соединений и проемов, выбирают минимальный уклон, разрешенный Правилами СПОС — 5 °. Если есть соединения или световые люки, то уклон больше.

    Все решения для выбора откосов отмечены в таблице.Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если укладку не проводит профессионал со специальным образованием, то о других решениях речи не идет.

    Кровавая сэндвич-панель
    Все решения по выбору скатов кровель из сэндвич-панелей указаны в таблице.

    Один из частых вопросов по монтажу панелей — какой уклон у сэндвич-панелей для кровли. Дело в том, что обновленная редакция СНиП II-26-76 Правил 17.13330.2011 «Кровля» (таблица 1), где указаны предпочтительные уклоны корней в зависимости от используемых материалов, не позволяет говорить о сэндвич-панелях. Наиболее близким к сэндвич-панелям материалом, фигурирующим в своде правил, является профилированный металлический лист. Для этого положения (сталь оцинкованная, с полимерным покрытием, нержавеющая сталь, медь, цинк-титан, алюминиевый лист) установлено значение «больше или равно 12%», то есть больше или равно углу 7 °. .

    «Отсутствие нормативной базы в данном случае является существенным препятствием для обеспечения объекта кровельными панелями.Дело в том, что 90% проектов с крышами размаха используются с уклоном в 10%. В связи с этим мы рекомендуем делать уклон не менее 10% при установке кровли из наших сэндвич-панелей », — сказал Владимир Родионов, руководитель Бюро технических решений и сервиса ЗАО« Теплолэнд ».

    Оптимальное значение уклона будет способствовать увеличению срока службы кровли за счет снижения нагрузки на сэндвич-панель.

    В советское время был построен участок в стиле так называемой сталинской ампира, где помпезность удивительным образом сочеталась с монументальностью и строгостью.Архитекторы часто использовали в своих проектах колонны, ромбовидные колоссы, формы, устремленные вверх. Такие постройки сохранились по всей стране и до сих пор эксплуатируются, несмотря на солидный износ строений. В Уфе ярким примером такого сооружения является Дворец спорта «Салават Юлаева», который несколько десятилетий был домашней ареной одноименного хоккейного клуба.

    28 июня на Теплице прошла ежегодная научно-практическая конференция. В этом году она проходит уже 5 раз! В 2017 году большинство проектов представлено финансовыми, коммерческими услугами и клиентским сервисом, на данный момент отличившимися производственными специалистами.

    Александр Рогачев пришел в команду «Теплата» в 2010 году, а в 8 лет от руководителя юридического бюро вырос до директора по логистике и закупкам. Молодой топ-менеджер рассказал, как работает его подразделение, и какие задачи он с коллегами решит в самое ближайшее время.

    Какой уклон допускается при установке кровельных сэндвич-панелей?
    Какой уклон допускается при установке кровельных сэндвич-панелей? Один из частых вопросов по монтажу панелей — какой уклон у сэндвич-панелей для кровли.Дело в том, что обновленный

    Оптимальный вариант для БМЗ — кровля из трехслойного металлического сэндвича, готовая к установке трехслойного металлического сэндвича: не требует дополнительного утепления, проста в установке, экономична, отличается эстетической привлекательностью, неприхотлива в услуга.

    Надежная кровля — это сочетание качественных кровельных сэндвич-панелей по выгодной цене, точных расчетов и правильного монтажа!

    Блочная кровля из сэндвич-панелей

    Для гарантированного отвода воды при обледенении кровли уклон кровельных стержней должен быть не менее:

    • 5% для кровли из сплошных панелей без поперечного соединения и световых люков,
    • 8% для крыш, монтируемых из соединенных по длине панелей и при наличии световых люков.

    При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется проверить соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные предельно допустимых нагрузок.

    Правильная установка начинается с надлежащей транспортировки и складирования. Именно на этом этапе существует риск повредить панели и снизить их качественные характеристики.Во избежание ошибок читайте:

    Панели необходимо монтировать на термостат, наклеивая по всей длине несущего элемента и прилегающих конструкций. В продольных стыках и в изношенных панелях поперечных стыков необходимо укладывать герметик, в основном бутилкаучуковую ленту. Использование силиконовых герметиков не допускается.

    При укладке панелей длиной более 12 м допустимо использование поперечной балки — траверсы. Допускается использование одномерной или камерной балки — панель подвешивается через каждые 3-4 м.

    Также необходимо учитывать уклон корня, чтобы не повредить края панелей.

    Подъемные панели на крышу

    В процессе укладки кровельных сэндвич-панелей оптимальным вариантом считается использование крана.

    Подъем отдельных панелей из одного пакета должен производиться с помощью специально предназначенных и широко доступных инструментов: столярного зажима со стальной пластиной и резиновой или войлочной подкладкой, вакуумного захвата.

    Монтаж кровельных панелей Крепление к бегу, конь, кочан

    Первый приоритет, за исключением трасс коньков с одной монтажной панелью, закрепляется за ходом конька.

    Крайние панели крепятся вверху трапеции к ступице тремя винтами, средние — двумя. Учитывая разницу нагрузок в указанных выше зонах, рекомендации условны. Конечное количество и тип крепежа определяется рабочим проектом.

    По окончании основных монтажных работ необходимо:

    • между коньками, установите внутреннюю перекладину конька
    • Пенополиуритан

    • Заполнить свободное пространство в стыках панелей,
    • при застывании пены установить профильную полиуретановую прокладку с обеих сторон конька,

    В случае использования кровельных панелей с изоляцией из минеральной ваты стык заполняется герметизирующей массой из минеральной ваты.

    Это тоже важно и правильная организация низка. Чтобы обеспечить правильный водоотвод с поверхности крыши, панель в мойке отделяется перекладиной.

    Под верхней крышкой панели закрывается изоляция, планка окрашивается и прикрепляется к нижней панели. К перекладине крепятся крючки водосточных желобов, желоба желоба заделываются из ПВХ.

    Узел примыкания кровли к сэндвич-панелям

    Узлы монтажа, узлы примыкания панелей кровли, крепления панелей и декоративных планок выполняются в строжайшем соответствии с проектной документацией, разработку которой осуществляет специализированная организация, имеющая лицензию на проектирование конструкции.

    Стандартные узлы для панелей серии Aluterum Construction изложены в «Рекомендациях по проектированию».

    Кровля из сэндвич-панелей: технология монтажа, минимальный уклон, примыкающие элементы.
    Технология монтажа кровли из сэндвич-панелей, схемы типовых примыкающих элементов, конструктивные рекомендации, оптимальный угол наклона кровли и другие рекомендации.

    Благодаря своей простоте монтаж кровельных сэндвич-панелей пользуется большой популярностью.Но именно от того, насколько правильно были выполнены транспортировочные и монтажные работы, были ли полностью соблюдены особенности монтажа сэндвич-панелей при создании кровли, зависит именно прочность и долговечность материала.

    Характеристический материал

    Идеально подходящие для кровли сэндвич-панели невероятно просты в установке. При устройстве кровли с их помощью заказчик сталкивается с огромным выбором плит, различающихся по многим факторам.

    Плиты теплоизоляционные:

    • полиуретаны,
    • пенополистирол
    • полиизоцианурат,
    • Минеральная вата.

    Вряд ли главным преимуществом сэндвич-панелей для кровли является их легкий вес, но основным их назначением считается выполнение функции материала окончательного покрытия и утеплителя. Лучшие показатели по теплоизоляции могут обеспечить модели с базальтовой ватой.

    Чрезвычайно тонкий, но прочный листовой материал покрыт полимерным покрытием, выполняющим не только декоративную, но и дополнительную защитную функцию. Надежная защита от коррозии дает возможность выбирать разные цветовые вариации кровли.

    Что такое кровельная сэндвич-панель:

      Сталь

    • оцинкованная с полимерным покрытием — 0,5-0,7 мм,
    • прозрачная полиэтиленовая пленка, выполняющая защитную функцию,
    • вставка трапециевидной формы из пенополистирола,
    • лабиринтное соединение шлюзового назначения, предназначенное для вывода воды из стыков стыков, чтобы стыки оставались герметичными,
    • клей из двух компонентов, полиуретановый, с невероятно высокими показателями адгезионных свойств,
    • Светильник, состоящий из минеральной ваты, в основе которой лежат базальтовые волокна.

    Благодаря всем идеально подобранным комплектующим, кровля из сэндвич-панелей выгодна по всем параметрам.

    Выбор прямого угла наклона

    Минимальный уклон при создании кровли используется довольно часто, но все специалисты по монтажу СП должны знать правила степеней как незыблемые догмы, иначе они станут простыми рабочими.

    Важно! При создании чертежей кровли и планировочных работах необходимо учитывать будущий уклон кровли, чтобы правильно рассчитать количество необходимого материала.

    Согласно нормам, установленным СНиП, крыша СП должна иметь минимальный уклон — 5 ой.

    Это правило допустимо только в таких условиях:

    • монтаж кровли производился без стыков и по длине сплошными панелями,
    • в крыше нет окон,
    • нет дополнительных структур или декоративных, функциональных элементов, способных нарушить идеальную целостность финального слоя.

    В противном случае монтаж будет проводиться с нарушением технологии, а это приведет к тому, что кровля не прослужит или уступит кровлю.

    Если одна из точек сломана, минимальный угол наклона крыши, монтируемой из сэндвич-панелей, должен быть не менее 7 °.

    Планируя конструкцию кровли, под каким углом будет уклон, в первую очередь учитываются климатические особенности, в которых находится конструкция.

    • в зоне с частыми дождями уклон кровли под СП должен быть не менее 40 o,
    • сухих и жарких регионов допускают минимальный уклон — от 5-7 до 25 o.

    Если в зоне с повышенной влажностью сделать кровлю минимальным уклоном, на ней будет скапливаться лишняя вода, что негативно отразится на всей кровле в целом.Эти остатки на морозе превращаются в лед, а это может повредить защитное покрытие и разрушить скорлупу.

    Уклон, превышающий угол 15 о, берется за установку дополнительных опор, иначе СП может съехать вниз.

    ОСОБЕННОСТИ МОНТАЖА

    При создании наименьшего угла наклона кровли СП не используются какие-либо дополнительные элементы крепления основного материала к деревянной, железобетонной или металлической конструкции.В случае укладки панелей на каркас со степенью наклона выше минимальной требуется установка дополнительных соединительных креплений.

    Несмотря на то, что СП укладывается по технологии от нижнего угла к верхнему, способ формирования кровли должен проходить без горизонтальной укладки плит, по вертикали — вдоль. В противном случае возникает опасность для целостности кровли. Кроме того, таким образом легче планировать ход работы и расходуется меньше материала.

    Важно! Утеплитель в СП — минеральная вата, что требует обязательного использования респиратора по монтажу мастера.

    Также стоит отметить, что во время подъема СП на крышу не рекомендуется ставить плиты на замок, иначе он может деформироваться, что приведет в негодность весь элемент.

    Для кровельных работ стоит обращаться только к опытным специалистам, компетентным в монтаже сэндвич-панелей, так как этот материал требует индивидуальной технологии укладки.

    Минимальный уклон кровли из сэндвич-панелей
    Минимальный уклон кровли из сэндвич-панелей благодаря своей простоте монтаж кровельных сэндвич-панелей пользуется большой популярностью. Но именно от прочности и долговечности материала зависят

    .


    Сегодня мы расскажем о строительном материале, который совсем недавно считался чисто стеновым.В настоящее время производители предлагают его разновидность для покрытия крыш зданий и сооружений. Это кровля из сэндвич-панелей. В статье мы разберем вопросы, касающиеся структуры и состава материала, его классификации, а также технологии монтажа на стропильной системе кровли с учетом некоторых нюансов строительных работ. Разберемся в полученной информации, вы будете, как говорится, на одной волне с мастерами, которым доверили кровлю из сэндвич-панелей.

    Кровля из сэндвич-панелей source forza.uz

    Что такое сэндвич-панель

    Это трехслойный материал, образованный металлическими листами, между которыми укладывается утеплитель. В качестве теплоизоляции используется либо пенополистирол, либо пенополиуретан, либо базальтовая вата. Первые два варианта предпочтительнее по своим высшим техническим и эксплуатационным характеристикам.

    В качестве металлической оболочки используется стальной оцинкованный лист, покрытый верхом или краской, или полимерным слоем.В первую очередь это повышает защитные качества стального листа, продлевая его непростую работу на кровле. Во-вторых, это огромное разнообразие цветового оформления, которое позволяет архитекторам и дизайнерам решать некоторые дизайнерские задачи.

    В этом случае все слои склеиваются специальным составом — двухкомпонентным полиуретановым клеем, который придает особую прочность трехслойной конструкции. Следует добавить, что стальные листы — это необязательная плоская поверхность. Сегодня производители в основном предлагают кровельные сэндвич-панели для кровли с профилированной формой в виде профнастила.То есть с трапециевидной формой или волнистой.

    Структура трехслойной сэндвич-панели Источник Pedkolledj.ru.

    Преимущества сэндвич-панелей

    Первое достоинство в списке положительных характеристик этого строительного материала — это полная комплектация кровли с точки зрения утепления и гидроизоляции. То есть, смонтировав панели на крыше, вы решаете сразу всю задачу. С утеплителем все понятно, но проблемы с гидроизоляцией решает нижний лист из оцинкованного листа.

    Прочие преимущества :

      долгосрочная эксплуатация с грамотным монтажом;

      небольшой удельный вес , а это уменьшение нагрузок на стропильную систему;

      спокойно выдерживает довольно серьезные нагрузки ;

      горное дело деформация ;

      высокие звуко- и теплоизоляционные характеристики;

      высокая огнестойкость ;

      повышенной эстетики качества;

      быстрота монтаж кровли;

      материал практичный не подчиняется Климатическим особенностям региона.

    Добавляем к этому списку, что минимальный уклон кровли из сэндвич-панелей — 5 0. Но с одним условием, что панели будут цельнотянутыми с учетом длины ранга дома. При уклоне более 10 0 допускается монтировать панели разной длины, строго приколов их по особой технологии.

    И еще одна положительная сторона. Сэндвич-панели — материал универсальный, поэтому сегодня его используют для покрытия крыш вне зависимости от назначения самой конструкции.Даже для жилых домов.

    Высокая эстетика кровель из сэндвич-панелей Источник st-taseevo.ru.

    На нашем сайте вы можете найти контакты строительных компаний, предлагающих услуги проектирования и кровли, отделки и утепления домов. Непосредственно пообщаться с представителями вы можете посетив выставку домов «Малоэтажная страна».

    Характеристики и размеры

    Начнем с того, что этот рубероид выпускают многие производители по техническим условиям.Хотя есть ГОСТ под номером 32603-2012. Правда, стандарт предназначен для панелей с утеплителем из минеральной ваты.

    Итак, в этом документе указано, что кровельные сэндвич-панели, обозначенные в маркировке буквой «К», должны выпускаться с точными размерами :

    .

      толщина 50-300 мм;

      ширина — строго 1000 мм;

      длина от 2000 до 14000 мм.

    Многие производители этих требований неукоснительно соблюдают.Но предлагайте более длинные панели, если вы размещаете на них заказ. При этом вместо Минвати используют более качественный утеплитель по показателям прочности и пониженной теплопроводности. Это пенополистирол или полиуретан.

    Что касается металлических листов, то, как уже было сказано выше, это плоская поверхность, трапеция, волнистая и катаная. Последняя представляет собой бороздки либо в верхней, либо в нижней волне, которые выполняют функции функций жесткости. Панели с прокаткой считаются более прочными элементами кровли.Кстати, раскатка делается как на нижнем стальном листе, так и на верхнем.

    Стандартные размеры сэндвич-панелей Источник Postroika.biz

    На нашем сайте вы можете ознакомиться с наиболее популярными проектами домов, для отделки которых используются сэндвич-панели и вентилируемый фасад — от строительных компаний, представленных на выставке домов. «Малоэтажная страна».

    И несколько слов о характеристиках :

      теплопроводность Зависит от типа используемого теплоизоляционного материала: минеральная вата 0.034-0,044 Вт / м К (в зависимости от плотности), пенополистирол — 0,03-0,04 Вт / м К, пенополиуретан — 0,019-0,025 Вт / м к;

      плотность — 40-50 кг / м 2;

      Срок службы — 50 лет.

    Технология Montaja

    Начнем с того, что кровля из сэндвич-панелей — это в первую очередь быстрый и достаточно простой монтаж. Но, как и во всех строительных работах, требуется провести тщательную подготовку.

    Подготовительный этап

    Включает:

      проверка точности плоскость наклона крыши, без падений;

      строгая перпендикулярность между опорными стойками и ригелями;

      чек угол наклона коньков;

      если требуется дополнительная гидроизоляция , то проведите ее.

    ОСОБЕННОСТИ МОНТАЖА

    Как уже было сказано, установка проста. Но в нем много нюансов, от которых зависит качество конечного результата.

    Начнем с того, что под сэндвич-панелями для крыши проложена металлическая стропильная система. Это либо стальные стандартные профили, либо из оцинкованных листовых несущих элементов, имитирующих стандартные профили. Если будет использован первый вариант, то в профилях придется заранее проделывать отверстия под крепеж.Если применяется второй вариант, то небольшую толщину оцинкованных элементов легко просверлить кровельными саморезами по металлу, которые используются для крепления кровли.

    Сэндвич панели на крышу подъема крана источника кровли. Клуб

    И еще один момент, связанный с обработкой материала. Часто панель приходится обрезать по длине или ширине. Болгаркой пользоваться нельзя. Скорость вращения режущего диска электроинструмента огромна. На поверхности среза образуется зона повышенной температуры, в которой прожигает слой цинка и полимера, деформируется металл.Именно в тех местах панели начинают вызывать коррозию, из-за чего сокращается их срок службы.

    Итак, алгоритм установки операций :

      Необходимо предотвратить контакт Сэндвич-панели с несущими конструкциями. Поэтому последние, а точнее их контактные поверхности закрываются герметизирующей самоклеящейся лентой.

      Подъемный кран Панели подъема На крыше, где она размещается, начиная с любой стороны конструкции кровли.

      Соседние панели соединяются замковым соединением. , что обеспечивает полную герметичность стыка. Некоторые производители рекомендуют дополнительно использовать силиконовый герметик для герметизации, который наносится на поверхность замка.

      Все панели необходимо атаковать специальными самозатягивающими элементами , имеющими две резьбы: нижнюю для крепления к опоре, верхнюю для удержания верхнего стального листа. Саморезы комплектуются подушечками из неопреновой резины, которые под действием естественных нагрузок на протяжении всей эксплуатации не меняют своих качеств и свойств.

    Саморезы для крепления сэндвич-панелей к опорам и вместе Источник Крепежинфо.ру.

    Очень важно правильно затянуть винты. Сначала вкручивают их в верхнюю волну сэндвич-панелей. Во-вторых, тащить их нельзя, это будет сдавливать прокладку, а значит, откроется монтажное отверстие для проникновения влаги. Кстати, предотвратить это тоже нельзя по той же причине. В-третьих, винтовые крепления должны быть точно перпендикулярны плоскости кровельного покрытия.

    Так как замковое соединение практически представляет собой гнездо, то соседние замятые панели следует скреплять между собой верхними стальными оцинкованными листами. Для этого используются короткие саморезы по металлу.

    Описание видео

    Посмотрите видео, показывающее, как нужно правильно покрывать кровлю из сэндвич-панелей:

    Крепление с поперечными соединениями

    Если длина откоса достаточно большая, и этот параметр не закрывается одной панелью, то применяется укладка материала с поперечными стыками.В нем используется очень интересная технология, основанная на процессе формирования клея двух смежных панелей. Делается это так:

      нарезка нижнего стального листа На длину склейки панели, на которую будет укладываться верхний элемент;

      на таком же расстоянии разреза и изоляции;

      остается только верхний лист ;

      обрезанная таким образом панель помещается на соседнюю , закрывая часть нижней панели оставшимся стальным выступом;

      две заклинившие панели должны атаковать , и кулисы небольшой самовывод с обязательным отсутствием плоскости шестигранного герметика.

    Обратите внимание, что если угол наклона 5-10 0, то величина чередования должна быть в пределах 300 мм, если угол больше 10 0, то длина льна составляет 200 мм. Посмотрите на фото ниже, где показано, как укладываются сэндвич-панели по этой технологии, и в каком порядке их следует монтировать на крыше.

    Соединение сэндвич-панелей по длине конька Источник www.mpcomm.ru.

    В принципе можно считать, что кровельный сэндвич готов.Осталось только установить хорошие предметы. Это прежде всего лошадь. Между верхними краями уложенных панелей укладывается теплоизоляционный материал, а сверху закрывается металлическим элементом, окрашенным в цвет сэндвич-панелей. Если к выступающей стене примыкает крыша, то этот стык закрывают так называемым овластом. Это угловой вид профиля, одна полка которого крепится к вертикальной поверхности, другая — к поверхности панели, закрывая смесь.

    Вид кровель из сэндвич-панелей Источник рсп.spb.ru

    Описание видео

    О типах и характеристиках сэндвич-панелей Следующее видео:

    Заключение по теме

    Сегодня сэндвич-панели для кровли — один из востребованных материалов нового поколения, особенно в промышленном строительстве. Легкость монтажа — вовсе не означает, что этот процесс могут осуществить безграмотные и неопытные мастера. Испортить панель не составит большого труда. Поэтому очень важно строго следовать инструкциям, которые представляют производители.

    Сегодня новые технологии приходят на смену многим традиционным кровельным покрытиям и существенно отличаются по своей сути от старых. Например, достаточно надежные утепленные кровли получаются из таких элементов, как кровельные сэндвич-панели. Возможности очень широкие, поэтому в России активно строятся складские и торговые здания, жилые комплексы и специальные объекты.

    В то же время современные кровли из сэндвич-панелей выглядят достаточно стильно и издалека напоминают классические кровельные материалы.Но при этом они намного функциональнее, потому что в них соединены три составляющих: и кровля, и утеплитель, и даже финишное покрытие снизу. В целом и экономически такие сэндвич-панели более выгодны.

    Если вам интересна эта технология, давайте рассмотрим ее повнимательнее и зададимся некоторыми интересными идеями.


    Современная сэндвич-панель представляет собой трехслойную конструкцию, в которой изоляция находится между двумя профилированными металлическими листами:

    Рассмотрим подробнее сам профиль:

    • с одной стороны, панель имеет ребра жесткости, представленные в виде специальных выступов в виде трапеции, обычно высотой 40 мм.
    • , напротив, панель имеет микрограф глубиной 1,5 мм.

    Перейти к техническим характеристикам сэндвич-панелей. Итак, сегодня размеры кровельных сэндвич-панелей составляют от 1000 до 1120 мм, длина — от 2 до 14 метров, здесь многое зависит от оборудования.

    Сами сэндвич-панели различаются таким образом:

    • по месту установки: кровельные и настенные, потолочные и универсальные;
    • по возможности нагрузка: на самонесущую или облицовочную;
    • по месту сборки: на тех, которые могут быть собраны непосредственно на стройплощадке, элементарных сборочных изделиях и тех, которые изготавливаются в заводских условиях и доставляются на стройплощадку в готовом виде.

    Кстати, самые первые конструкции кровельных панелей имели два типа соединения по краям листов: стоячий фальц или стык с внутренними элементами. Конечно, у таких систем было много минусов.

    Например, внешний металлический лист был плоским, с небольшим профилированием, и поэтому под тяжестью снежной шапки он питался, а солнечные лучи штамповались. Из-за чего в углах загибов появились микротрещины.

    Официально это называется «малоцикловая усталость металла».В таких местах нельзя было передвигаться, чтобы не повредить внешний лист и сам утеплитель. К тому же качество самого фальцевого шва зачастую оставляло желать лучшего, ведь подобные манипуляции с металлом требуют высокого профессионализма.

    Современные панели существенно различаются:

    • Во-первых, крепление кровельных сэндвич-панелей теперь другое.
    • Во-вторых, сегодня минимальный уклон кровли из сэндвич-панелей составляет 5-7 градусов, а при этом рекомендуется более 12.
    • В-третьих, сегодня к таким кровельным сэндвич-панелям предъявляются те же требования, что и к обычному кровельному покрытию.

    А именно — для герметизации всех стыков, дренажа и защиты от непогоды. Все эти панели реализованы с помощью специального замка.

    Кстати, сами панели производятся целой серией, с самыми разными свойствами:

    Панели сборки оборудования: простота и надежность

    Кровельные сэндвич-панели элементной сборки представляют собой легко собираемые многослойные конструкции, которые состоят из кассеты, это металлическая основа утеплителя, специальной гидрозащиты и наружной облицовки.Можно сказать, что это такой полуфабрикат, ведь окончательно эти панели собирают уже прямо на стройплощадке.

    Основой такой конструкции является холоднокатаный или горячекатаный прокат толщиной 0,71 миллиметра. Часто наносится дополнительное полимерное покрытие. По форме это снова напоминает коробку, дно которой будет служить потолком в комнате для трусов.

    Внутри такой коробки — минеральная вата или базальтовое волокно, расположенное с небольшим натяжением.Поверх утеплителя — гидрозащита в специальной паропроницаемой мембране.

    Монопанели: продуманный дизайн

    Вам будет интересно узнать, что сегодня уже производятся сэндвич-панели, которые образуют мягкую кровлю, причем металлическая только внутренняя сторона. Эта конструкция получила название «Монопанель».

    Именно из таких панелей часто строят крыши торговых зданий спортивных сооружений и промышленных зданий. Эта панель имеет несущую основу в такой панели и одновременно служит еще потолку.

    Изготовлен на основе стальной соломки, покрытой цинком (по возможности, полимером). В качестве утеплителя здесь используется пеноизол — специальный пенопласт с группой горючести Г1. Такая группа говорит о слабой горючести, когда панель не горит, а только обугливается.

    Перечислим основные достоинства монопанелей. Итак, их может быть:

    • устанавливают на кровлю с абсолютно любым уклоном и довольно быстро;
    • перевезти любым транспортным средством;
    • применяют в зданиях второй степени огнестойкости;
    • проводить все монтажные работы в достаточно широком диапазоне влажности и температуры.

    В этом случае панель может быть дешевле других видов сэндвич-панелей.

    Сегодня мы производим монопанели двух основных типов — с мягким покрытием и металлик. Таким образом, сэндвич-панели с полимерным рулонным материалом имеют идеально гладкую поверхность, на которой снег на крыше совершенно не скапливается. Он надежен и долговечен, а все внешние стыки и места примыкания заделаны современными составами.

    Металлическое покрытие монопанелей производится на станке со специальными продольными балками с последующим уменьшением их в двухстороннем отсеке с помощью запечатывающего станка.

    Sippar: проверенный материал

    В России до недавнего времени был опыт использования только кровельных sip-панелей, которые также относятся к сливным сэндвич-панелям, хотя иногда специалисты называют их другими материалами. Но здесь так же, как и в классической сэндвич-панели, между двумя жесткими листами стоит утеплитель.

    Речь идет о конструкционной теплоизоляционной панели, которая используется для строительства быстровозводимого жилья. Он выполнен на монолитной конструкции, в которой под давлением склеены две ориентированные стружечные плиты OSB-3 и пенополистирольные плиты.

    При этом такие панели очень прочные и в то же время легкие. Итак, масса одного квадратного метра составляет не более 15 кг, но этот квадратный метр способен выдержать вертикальное продольное давление более 11 тонн!

    В России такая постройка тоже немного больше в новинке, хотя день ото дня набирает популярность. Но есть еще одно отличие от обычной сэндвич-панели — в сип-панели не используется пароизоляция или ветрозащитная мембрана.Здесь плита OSB-3 приклеивается как к самому утеплителю, и со временем не размножается.

    Что интересно, за рубежом довольно часто встречаются варианты sip-панелей с отделкой OSB только с одной стороны, а с другой — металлическим листом.

    Более того, в России до сих пор пытаются найти аналог подобным панелям, заменив OSB цементно-стружечные плиты, фибролитовые плиты или стеклопластики. Но вот ваши моменты: саморезы на основе минерального вяжущего плохо держатся и часто подвержены коррозии, чего не происходит с OSB-3.

    Внутреннее наполнение и характеристики

    Итак, из чего сделаны эти панели? Посмотрим на их структуру!

    Наружное покрытие: Защита от атмосферных осадков

    Нередко для внутренней и внешней облицовки таких кровельных сэндвич-панелей используются металлические листы, сформированные путем многократного изгиба. Гораздо реже такую ​​облицовку делают из листов профнастила.

    Сам верхний листовой профиль обычно плоский, почти плоский и с довольно высокими трапециевидными выступами для обеспечения правильного дренажа.Чем выше выступы, тем больше они снижают температурные деформации панелей, но и такие же дорогие:

    Вот основные виды профилирования таких панелей:

    Кровельные сэндвич-панели между собой более существенно отличаются. Кроме того, высокие требования предъявляются к футеровке сэндвич-панелей, ведь финишное покрытие принимает на себя все эксплуатационные нагрузки. Климатично и динамично, когда рабочие выходят на крышу ремонтировать или убирать снег.

    На российском рынке практически все трехслойные сэндвич-панели имеют стальную внешнюю облицовку, из стального холоднокатаного листа от 0,4 до 0,7 мм. Здесь цинковое покрытие наносится горячим способом и имеет толщину от 25 до 50 мкм. Далее на поверхность цинка еще наносят несколько слоев полимерного покрытия общей толщиной от 25 до 200 микрон. Всего таких слоев может быть до восьми.

    Итак, когда нужен цвет цвета и загрязнения, применяется полимерное покрытие.Например, популярное покрытие Hiarc. . Его подвид Hiarc Matt. Радует глаз красивым цветом с матовой поверхностью, придающей кровле особую выразительность. Также производятся сэндвич-панели в цвете металлик.

    Следующий тип покрытия — High Build — это более толстый слой грунтовки со специальным пигментом, устойчивым к механическим повреждениям.

    Еще одно покрытие — полиэфирная эмаль или . Подходит практически ко всем климатическим поясам, устойчив к атмосферным механическим воздействиям.Но слишком достоверно это назвать нельзя.

    Такое покрытие применяется в тех случаях, когда к сэндвич-панелям не предъявляются повышенные требования к коррозионной стойкости. Но, если говорить о кровле, такой вариант неприемлем, для внутреннего помещения этого материала больше, чем для внешнего.

    Pural — Это покрытие на основе полиуретановой смолы. Выглядит как довольно толстый слой с высокой износостойкостью.

    Поливинил — полимерное покрытие, обладающее особо высокой коррозионной стойкостью и устойчивостью к ультрафиолетовому излучению.Держится дольше всех видов покрытий, сохраняет цвет и блеск, отлично выдерживает формование.

    Выбор утеплителя: пузыри или шерсть?

    В качестве утеплителя в сэндвич-панелях используется базальтовая минеральная вата, стеклопластик, пенополистирол, пенополиуретан и их разновидности:

    Также для монопанелей до сих пор используется такой вид утеплителя, как Penversol. При этом утеплитель бывает разной плотности, в зависимости от того, какими теплоизоляционными свойствами он должен обладать.Толщина таких изделий подбирается по точному тепловому расчету, обычно от 40 до 300 мм.

    В контексте все эти панели выглядят так:

    Если хотите углубиться в этот вопрос, посмотрите этот видеообзор:

    Отметим преимущество базальной минеральной ваты. И положить сэндвич-панели так, чтобы волокна были ориентированы вертикально. Такая конструкция получается максимально устойчивой и не грозит усадка утеплителя.

    Благодаря этому плотность сэндвич-панелей находится в пределах 90-140 кг на квадратный метр, а коэффициент теплопроводности равен 0.043 Вт / м2. Но в то же время какая минеральная вода по-прежнему самая суровая из всех используемых утеплителей.

    Другой вариант — паз для стекла. Такие панели немного проще, чем с вариантом из минеральной ваты, и имеют теплопроводность 10%. Их разрешено использовать в эксплуатации при температуре более 400 градусов Цельсия.

    А самые легкие сэндвич-панели из пенополистирола. Его коэффициент теплопроводности составляет всего 0,0022 Вт / м2, что совсем немного.

    Но не менее качественно своему аналогу — полисёсяноолу. Полиуреозоцианоол отличается от обычного пенополиуретана более высокой огнестойкостью. Фактически, это его модифицированный аналог:

    Если говорить об основном различии видов утеплителя, то здесь главное — пожарная безопасность. Так сэндвич-панели из минеральной ваты более жаропрочные, им присвоен класс EI240. Но панели из полисиоцианоата имеют предел огнестойкости EI60.

    Также важный момент: кровельные панели элемента в сборе идут с дополнительной изоляцией или без нее.Так, если толщину штатного утеплителя признают достаточной, ее меняют с помощью другого теплоизолятора.

    Здесь поверх основной изоляции внутри основания устанавливаются Z-образные трассы высотой от 50 до 200 мм и приклеиваются ленты UPPA, чтобы избежать мостиков холода.

    В этом случае пролеты монтируются поперек стропил. Внутри таких прогонов закладывают нужное количество слоев теплоизоляции, затем поверх дополнительной изоляции устанавливают гидрозащиту и z-образные пазы.И уже на сами полки крепим листы выбранной кровли.

    Внутреннее наполнение панелей сказывается на их хрупкости:

    Надежность клеевого соединения

    Все три основных элемента сэндвич-панелей соединены между собой специальным эластичным клеевым составом. Тем более что выбор клея здесь подходит со всей ответственностью, ведь, например, тот же утеплитель на базальтовой основе — это достаточно пористый материал с хрупкой поверхностью.Поэтому важно, чтобы клей проникал сквозь шероховатость утеплителя и заполнял пустоты между волокнами и металлом.

    Как вы понимаете, сам клей здесь используется довольно много, причем во вспененном виде, после чего он застывает. При этом важно, чтобы клей был влагостойким, не боялся атмосферных воздействий и хорошо переносил перепады температур.

    Всем этим требованиям отвечают современные клеи на основе полиуретана, которые обычно соединяют металл с другими материалами.В этом случае для кровельных сэндвич-панелей используются однокомпонентные и двухкомпонентные составы.

    Как раз срок службы сэндвич-панелей и ограничивается сроком службы самого клеевого слоя, а именно его разрушением. Кстати, сэндвич-панель с полиуретановым утеплителем иногда делают без клея, соединяя компоненты между собой с помощью специальной формовки. Лучше или хуже сказать нельзя — время покажет.

    Посмотрите, как выглядят готовые сэндвич-панели, выпущенные в производство:

    Важные тонкости крепления

    Следующий момент: крепеж на кровельных сэндвич-панелях делается видимым или скрытым, а замок обычный или с повышенной энергоэффективностью, что обеспечивает особую герметичность.

    Соединяют кровельные сэндвич-панели между собой такими основными способами: одинарные фальцы с дополнительной изоляцией, двойные фальцовки, замковые (например, кровельные замки), а также с помощью специального начальника трапециевидной формы из оцинкованной стали. Технику монтажа диктует, естественно, производитель.

    Для закрытия солевых и двойных складок необходим специальный инструмент «Рамка». Для замков современных панелей инструменты вообще не нужны.

    Самый уютный, это конечно же замок.Но есть и минус: у сэндвич-панелей, которые изначально спроектированы под такие замки, по всей длине присутствует легко деформируемый элемент, который несложно повредить при установке или хранении. Так сказать, его слабое место.

    Так выглядит крепление Панели из полиуреоцианората:

    Таким образом фиксируются панели из минеральной ваты:

    Чем хороша «кровля будущего», или приятные достоинства

    В первую очередь, для конструкции кровли имеет большое значение то, что кровельные сэндвич-панели позволяют укладывать укладку на большие ступени между спусками.Это в совокупности значительно снижает общую стоимость строительства самой крыши.

    Именно поэтому в использовании сэндвич-панелей в первую очередь кроется экономическая целесообразность, позволяющая сегодня возводить такие крыши практически во всех типах зданий. Пока исключение составляют только многоквартирные дома, но это, по мнению экспертов, ненадолго.

    Вы также будете удивлены, что при кажущейся хрупкости кровельные сэндвич-панели — достаточно прочный материал, отлично выдерживающий ветровые и снеговые нагрузки.При этом кровельные сэндвич-панели не создают какой-то особой дополнительной нагрузки на фундамент:

    Отметим также, что такие панели быстро и легко монтируются, а также легко демонтируются. Они не нуждаются в какой-либо отделке и специальных застежках.

    Недостатки, недоработки и прочие досадные факты

    При всех достоинствах сэндвич-панель имеет ряд недостатков. Например, прогнозируется, что использование трехслойных панелей со временем будет уменьшаться, уступая место другим типам сэндвич-панелей.

    Развлекательный видео-урок о преимуществах и недостатках кровельных сэндвич-панелей:

    Особенности северного климата

    Климат в России довольно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температуры, вызывающих значительные нагрузки при эксплуатации.

    Вторая точка, находясь на крыше, под прямыми солнечными лучами бутербродов меняет свои размеры.Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы вся система в итоге не повела. Вот только сэндвич-панели в сборе элемента лишены этих минусов.

    Ведь на них нагрузка не минеральная вата, а сам каркас короба, так что теплоизоляцию можно использовать проще и дешевле. Да, такие элементы обеспечивают более надежную герметизацию кровли и возможность отвода конденсата через организованный вентиляционный зазор.

    Кроме того, в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно разрушается блок утеплителя из минеральной ваты, и волокна выдуваются. В результате происходит потеря несущей способности самой конструкции.

    Кроме того, минеральная вата сама по себе подвержена физическому старению, и, в конце концов, на нее приходится вся эксплуатационная нагрузка. К сожалению, это свидетельствует о небольшой реальной огнестойкости такой кровли.

    Во-первых, пока возникают вопросы по обслуживанию таких панелей. Если возникнет проблема, придется разбирать крышу целиком, поэтому затраты на ремонт будут немалыми.

    Ошибки монтажа и их последствия

    Далее, пока замки такой панели оставляют желать лучшего, и при не очень аккуратной эксплуатации она ненадежна. Как мы уже говорили, точность крепления и герметичность будущей кровли предусматривают специальные пазы в сгибе. И главная проблема монтажа сэндвич-панелей — хороший или неудачный стык.

    Именно поэтому производители постоянно работают над улучшением таких замков. Ведь от этого зависит и прочность соединения таких панелей на крыше, и отсутствие зазоров, и герметичность.

    Для крыш — это критические показатели. И любое неудачное болото способно стать проводником дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

    В условиях погоды и часто меняющейся влажности и температуры воздуха в плохо уложенной кровле из сэндвич-панелей возникают мостики холода и протечки.Также отслаивание по утеплителю, если используется пенопласт и применяется горение среднего слоя, а если отмечается утеплитель из минеральной ваты — нарушение связи между вертикально ориентированными волокнами из-за влаги.

    Они могут привести к заделке продольного шва и дальнейшему повреждению всего покрытия. Причем такие повреждения не так-то просто обнаружить на глазу, но еще сложнее исправить.

    Хотя на самом деле при работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если четко соблюдать все правила монтажа.

    Трудности транспортировки и хранения

    И, наконец, у кровельных сэндвич-панелей есть такой серьезный минус, как легкое повреждение в процессе транспортировки и монтажа, поэтому к ним нужно обращаться осторожно, особенно бережно. Именно поэтому производители часто предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

    И советуем прибегнуть к таким услугам, так как профессиональная команда уже знает все тонкости работы с этим новым кровельным материалом, есть целая масса рекомендаций даже по хранению самих панелей.

    Кстати, большинство производителей сталкиваются с тем, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда поливают перед выходом на крышу. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается при последующих сезонных заморозках и оттаиваниях.

    Благодаря этому сомнению, хозяева своих домов по-прежнему повсюду отдают предпочтение более классическому и проверенному «правильному» торту, где утеплитель имеет свое определенное место и к нему всегда есть доступ.По крайней мере, если шерсть здесь намокнет, несущая способность кровли от этого не снизится — просто проблемы будут другие.

    Этапы установки: необычная технология

    Давайте рассмотрим принципы монтажа кровельных сэндвич-панелей на крышу. Так, для постройки используют трехслойные кровельные сэндвич-панели, в которых кровля не более 12 метров, а уклон не менее 12%. Их размещают на спусках с шагом в полтора метра.

    По сравнению с классическими сэндвич-панелями, монопанели подходят для создания любых площадей и любого угла наклона, а шаг допускается в 3-4 метра.

    Вот как выглядит монтаж такой крыши:

    Удобнее конечно приклеить одну панель на скат крыши, чтобы у него не было поперечных стыков. Хотя сегодня часто встречается ситуация, когда такие сэндвич-панели заготавливают на крышу в качестве конструктора, мангала. В этом случае кладку панели доводят как бы на колонны.

    Эншридж для такой кровли с помощью люковых профилей по стропилам. Панели укладываются по стропилам.А чтобы на месте стыка не образовывались мостики холода, здесь поверх мембраны на самих полках закрепляют термоизоляционную полосу из изолята.

    Между собой кровельные листы монопанелей крепятся с помощью курммеров, а сами балки соединяются саморезами. Такие панели устанавливаются на прогоны до 4 мм и закрепляются саморезами:

    .

    Далее, поверх него разрешается делать мягкую кровлю из обычных традиционных материалов, например, из штучных шот.Сами по себе монопанели удобны тем, что их монтаж может выполнить любой строитель без специальной квалификации и практически в любое время года.

    Сами кровельные панели устанавливаются на прогоны или фиксируются на болтах, как вариант — саморегулирующиеся со специальной шайбой. Наиболее практичны составные шипы, термоизоляционные жгуты и специальные стяжки.

    Сам профиль хлопот определяется самим кровельным покрытием, а металлочерепица равна ее ступеням.

    Стены дома из сэндвич-панелей крепятся с помощью тех же качественных элементов, что и в случае обычной кровли:

    А вот основные узлы такой крыши:

    Это мойка кровли из сэндвич-панелей:

    Вот основные варианты организации водоотвода такой кровли:

    Сэндвич-панели высочайшего качества, по заявлению производителей, служат 25-30 лет. Обязательно, чтобы при установке и транспортировке панелей они не были повреждены, а примыкание было достаточно герметичным.

    Именно на внутреннем рынке преобладают варианты с трапециевидными выступами на сэндвич-панелях, которые еще называют кровельным профилем.

    По сравнению с остальным миром, в России кровельные сэндвич-панели производятся с таким соотношением теплоизоляции: 85% минеральной ваты и 15% пенополиуретана. А в мире наоборот: 80% таких панелей из пенополиуретана или полисоциануата и только пятая часть из минеральной ваты. Хотя пенный утеплитель легче.

    Таким образом, наиболее качественные обзоры на российский рынок поставляют компании «Промкпанель», Петропанель, «Кузнецкие металлоконструкции», «Техно-Изол» и «АЗНА-АМ». Также рассмотрим продукцию таких известных производителей, как Ruukki, Isobud и Kraft Span.

    Известная компания «Изобуд» производит сэндвич-панели для быстровозводимых домов с 1998 года и на сегодняшний день входит в список самых известных производителей этого кровельного материала в Российской Федерации.

    И производит сэндвич-панели из минеральной ваты и полисесянурата:

    Вот панно от «Изобуд» из минеральной ваты:

    Kraft Span: новое оборудование

    Крафт Спан — компания из Санкт-Петербурга, которая производит стеновые и кровельные сэндвич-панели из минеральной ваты. Они обладают высокими поддерживающими свойствами, что особенно ценят дизайнеры.

    Используются стальные профилированные листы, минеральная базальтовая вата и огнестойкий клей с классом безопасности.Именно продукция KRAFT SPAN производит единственную серию таких панелей — FF.

    У этой строительной технологии с каждым днем ​​все больше и больше сторонников. Что неудивительно, ведь их привлекает красивый внешний вид кровли из сэндвич-панелей и относительно небольшая нагрузка на несущие конструкции и фундамент здания.

    Ко всему современный рынок сегодня перенасыщен такими панелями, благодаря этому в этой сфере сохраняется высокая конкуренция, а производители платят больше за качество продукции.А также дополнительные сопутствующие услуги как дизайн кровли, так и их ремонт.

    Хотели бы вы иметь такую ​​необычную крышу?

    Популярность кровельных сэндвич-панелей объясняется простотой их укладки. Чтобы полученная конструкция прослужила долго и надежно, необходимо тщательно выполнять рекомендации по транспортировке и укладке материала.

    Определение минимального угла кровли

    Существуют следующие рекомендации СНиП: уклон кровли из сэндвич панели должен быть не менее 5 градусов.При этом для укладки следует использовать только сплошные панели: эта поверхность не содержит стыков, окон и других мешающих монолитных элементов. Во всех остальных ситуациях предусматривается минимальный уклон кровли из сэндвич-панелей 7 градусов.

    При выборе оптимальной конструкции кровли и ее наклона учитывается климат этого региона. На участках с частыми и обильными отложениями для кровли из сэндвич-панелей рекомендуется наклон однорядной кровли не менее 40 градусов.Это позволит дождевой воде плавно стекать, не забивая стыки. Если в регионе царит сухой и жаркий климат, минимальный уклон для панельного сэндвича допускается снизить до 7-25 градусов. Следует помнить, что возведение самой крутой кровли потребует большего расхода строительного материала.

    Плоская кровля из сэндвич-панелей спровоцирует застой влаги. Это не позволяет избежать негативных последствий для герметичности стыковых участков. Когда оттепель сменяется заморозками, это приводит к замерзанию скопившейся воды.Такие процессы повреждают внешний защитный слой панели, а впоследствии разрушают металлическую оболочку. Если несущая металлическая, железобетонная или деревянная конструкция выступает в качестве основы под кровлей, при устройстве небольшого связующего звена кровли из сэндвич-панелей никаких дополнительных креплений не потребуется. В случае превышения минимального уклона кровельных сэндвич-панелей в 7 градусов применяются дополнительные соединительные приспособления.

    Оборудование, необходимое для установки

    В процессе возведения конструкции кровли из сэндвич-панелей постоянно возникает резка материала в размер.Также его нужно будет закрепить и заняться гидроизоляцией швов. Для резки панелей можно использовать электронику, мелкозернистую пилу или стационарный станок с дисковой пилой. Болгарку или приспособления для горячей резки лучше не использовать, так как из-за линии нагрева панели панель начинает гнуться. Это приводит к нарушению защитного покрытия, на котором начинает появляться коррозия.

    При переноске сэндвич-панелей обычно используются механические или вакуумные захваты, что позволяет избежать повреждения поверхности.В тех местах, где установлены захваты на панели, заранее пробуют специальную пленку. В качестве крепежа при монтаже кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также обязательно наличие шайб и специальных уплотнительных прокладок. При выборе оптимальной длины шурупов ориентируйтесь на толщину панели и каркаса, к которому она крепится. Нарезать винты удобнее отверткой.

    При расчете необходимого количества крепежного материала учитываются следующие факторы:

    • Ветровая нагрузка на здание.Это влияет на ее высоту, расположение и угол наклона кровли из сэндвич-панелей.
    • Особенности конструкции (открытая или закрытая).
    • На котором закреплен элемент конструкции кровли. Наибольшая ветровая нагрузка оказывается на крайние панели.
    • Несущие способности каждого крепежа.

    Точные расчеты должен произвести квалифицированный специалист с учетом снижения минимального уклона кровли из сэндвич-панелей.Особого внимания требует стыковка панелей: между ними не должно быть зазоров. На крышах с любым углом кровли из сэндвич-панелей для герметизации используются специальные ленты типа Abris LB 10×2. Также можно использовать силиконовый герметик. Таким же образом оборудуются все вертикальные примыкания.

    Характеристики сэндвич-панели

    В продаже представлено несколько разновидностей материала с разными размерами, наполнителем и показателем прочности. В зависимости от их характеристик определяется назначение каждого типа.Внутренний изоляционный слой обычно состоит из пенополистирола, пенополиуретана, полиизоцианрата или минеральной ваты.

    Весовые сэндвич-панели довольно малы и могут сочетать в себе финишное покрытие и изоляцию. Самые теплые изделия с базальтовой ватой считаются самыми теплыми. Корпус из тонкого листового металла покрыт декоративной защитой из полимера — благодаря этим плитам сообщается необходимое цветовое оформление и защита от коррозии.

    Чтобы не повредить защитный слой при укладке материала, необходимо соблюдать следующие рекомендации:

    1. Полностью исключает использование горячей и абразивной резки.
    2. Защитная пленка внизу панели должна оставаться до ее укладки. Верхняя пленка снимается по окончании работы.
    3. Если при резке материала образовалась металлическая стружка, ее необходимо немедленно очистить щеткой, иначе она может позже поцарапать полимерный слой.
    4. При проведении монтажных работ разрешается использовать обувь только на мягкой подошве.
    5. Если сэндвич-панели в процессе строительных работ хранятся на открытом воздухе, для них необходимо продумать надежную защиту от климатических воздействий.Для укладки материала рекомендуется использовать гладкую сухую подушку.

    ОСОБЕННОСТИ МОНТАЖА

    Срезная кровля из сэндвич-панелей предполагает соблюдение следующих условий:

    • Желательно выбирать для монтажа безветренный день, так как площадь панелей большая, а вес небольшой. Допускается слабый бустовский ветер до 9 м / с.
    • Запрещается работать в дождливую, снежную или туманную погоду.
    • При плохом освещении процесс установки следует прекратить.
    • Чтобы качественно провести продольную заделку, температура воздуха должна быть не ниже +4 градуса.

    Приступая к укладке рубероида, необходимо сделать следующее:

    • Внимательно осмотрите конструкцию кровли на соответствие ее проектной документации. При внесении дефектов и дефектов монтажа их нужно устранить.
    • Убедитесь, что все прогоны, ригели и другие элементы дизайна соответствуют проекту. Для этого необходимо использовать строительный уровень.
    • Подготовьте все устройства и инструменты.

    Укладка заказов

    Монтаж сэндвич-панелей осуществляется в поперечном направлении к прогонам, которые расположены параллельно карнизу. Для увеличения несущей способности кровли шаг рабочего набора можно уменьшить. Этот прием обычно применяется на кровлях с небольшим уклоном в районах с обильным снегопадом. Для любых сценариев этот параметр не должен быть больше 200 см.

    Изначально плиты длиной до 10 м, так как с них крышу намного легче поднять.Кроме того, в этом случае снижается риск деформации из-за температурных колебаний при эксплуатации покрытия. Перед монтажом сэндвич-панелей укладываем утеплитель (минеральную вату) и гидроизоляцию. Также следует проверить горизонтальность пролетов и состояние деревянных, металлических и железобетонных опор. Необходимо удалить всю обнаруженную ржавчину, плесень и другие слои.

    Если в деревянных элементах есть трещины, их нужно заделать. То же касается и полости в бетонном растворе.Требуется герметизация всех стыков элементов каркаса. Для обработки деревянных поверхностей используют хлопья-протеин, для металлических — антикоррозионные средства. Очень важно, чтобы шаг несущих элементов соответствовал размеру плит. Выбирая ширину пролетов, старайтесь, чтобы материал крепился на расстоянии 50 мм от края. Мягкие панели также должны иметь хорошую опору.

    Если в качестве теплоизоляции внутри сэндвич-панелей используется минеральная вата, необходимо защитить дыхательный аппарат респиратора.Поднимая кровельные панели, запрещается ставить их на замок во избежание его кривизны. Начать укладку сэндвич-панелей на крышу лучше всего с любого из нижних углов, придерживаясь строгой вертикали монтажа.

    Кровельные сэндвич-панели — это удобный современный материал для покрытия кровли любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе благодаря целому ряду качеств:

    • Простота оформления: сэндвич-панели монтируются без лишних физических усилий, а процесс занимает относительно мало времени;
    • Небольшой вес при большой площади: это одновременно и достоинство, и недостаток, потому что панели легко переносятся, а ветер легко снимает их с места;
    • Хорошая тепло- и шумоизоляция;
    • Огнестойкость;
    • Внешний вид: сэндвич-панелями Дом, гараж, магазин и любое другое здание приобретают индивидуальность дизайна и заставляют прохожих обратить внимание на ваш органичный дизайн.

    Зачем нужен наклон?

    Сделать уклон крыши — значит пойти на увеличение затрат. Чем выше будет отметка, тем больше материала потребуется для покрытия площади. Но раз уж на этом можно сэкономить, стоит ли делать уклон и тратить лишние деньги?

    Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в правилах СНиП, и их игнорирование будет ошибкой и доставит неприятности.

    Проблемы при возведении неправильного откоса

    Игнорирование или незнание правил укладки кровли из сэндвич-панелей доставит хозяевам здания неприятности в виде:

    • Быстрый износ материала и ухудшение качеств;
    • Застойные воды, которые начнут цвести;
    • Нарушения гидроизоляции;
    • Потери презентабельного вида.

    Правильный выбор

    Минимальный уклон выбирается в зависимости от климатического окружения здания и характеристик кладки. Для сухого климата с горячим воздухом и постоянной солнечной экспозицией, когда крыша сделана из сплошных панелей без перекрестных соединений и проемов, выбирают минимальный уклон, разрешенный Правилами СПОС — 5 °. Если есть соединения или световые люки, то уклон больше.

    Все решения для выбора откосов отмечены в таблице.Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если укладку не проводит профессионал со специальным образованием, то о других решениях речи не идет.

    Гарантия

    При правильном выборе кровля из сэндвич-панелей прослужит постройке 25 лет и более. В этот период не будет неприятных происшествий в виде протечек или промерзания швов, если монтаж проведен с умом и обустройством.Внешние качества панели надолго теряют, а презентабельный вид сохраняется до окончания службы и демонтажа покрытия.

    Сэндвич-панели — это относительно дешевый кровельный материал, который за заплаченную цену выполняет и превосходит план работ и честное обслуживание. Главное — правильно провести штамповочные работы и выбрать минимальный уклон, чтобы покрытие могло показать свои качества во всей красе и отображать внешний вид постройки только с лучшей стороны.

    Сэндвич-панели — что нужно знать?

    Сколько они стоят, как лучше всего их установить и где они самые дешевые? Краткое вводное руководство по теплоизоляционным сэндвич-панелям.

    Сэндвич-панели — что нужно знать?

    Что такое сэндвич-панель?

    Сэндвич-панель — это изделие, используемое для облицовки стен и крыш зданий. Каждая панель представляет собой сердцевину из термоизоляционного материала, облицованную с обеих сторон листовым металлом.Сэндвич-панели — это не конструкционные материалы, а материалы для штор. Структурные силы передаются стальным каркасом или другим несущим каркасом, к которому крепятся сэндвич-панели.

    Типы сэндвич-панелей обычно группируются по термоизоляционному материалу, используемому в качестве сердечника. Сэндвич-панели с сердцевиной из EPS (пенополистирола), минеральной ваты и полиуретана (PIR или полиизоцианурат) легко доступны.

    Материалы в основном различаются по своим теплоизоляционным и звукоизоляционным характеристикам, реакции на огонь и весу.

    Зачем вообще нужны сэндвич-панели?

    Сэндвич-панели широко известны благодаря ряду преимуществ, в основном связанных с ценой. Сравнение технологии каркасных или каркасных перегородок (каркасы, облицованные сэндвич-панелями) и традиционных строительных технологий, основанных на кирпичных стенах, показывает преимущества сэндвич-панелей в трех ключевых областях:

    1. Прямые затраты

    Строительство здания с использованием любой из технологий требует аналогичных капитальных затрат.
    Сравнение в этой области включает затраты на строительные материалы, рабочую силу и доставку.

    2. Срок строительства

    Строительство здания, основанного на традиционном процессе кладки, может занять от 6 до 7 месяцев.
    Строительство такого же объема с использованием каркасных перегородок занимает всего 1 месяц.
    Время строительства критично для бизнеса. Чем раньше будет сдано в эксплуатацию производственное здание или склад, тем быстрее будет окупаемость инвестиций.

    Здания со стержневыми перегородками собираются, а не «строятся». Готовые конструктивные элементы и элементы облицовки прибывают на место и затем собираются, как домик из игрушечных кирпичей. Еще один плюс — не нужно ждать, пока оболочка здания потеряет лишнюю влагу.

    3. Строительные процессы

    В некоторых отраслях промышленности строительные требования могут иметь решающее значение для строительного проекта. Строительство перегородок из каркаса — это «сухой процесс», при котором для строительных материалов не требуется вода.Сухой процесс требует только сборки конструкции и фиксации облицовки (в данном случае сэндвич-панелей) саморезами.

    Традиционное каменное строительство использует «мокрые процессы», которые требуют значительного количества воды для приготовления раствора для кирпичной кладки, бетона для заливки или штукатурки для штукатурки.

    В некоторых отраслях промышленности, например в деревообрабатывающей или фармацевтической промышленности, требуется фиксированный и контролируемый уровень относительной влажности, что исключает процессы влажного строительства.

    Сколько стоят сэндвич-панели и где они самые дешевые?

    Стоимость покупки зависит от общей толщины изделия и материала его термоизоляционного наполнителя. «Бюджетным вариантом» является использование сэндвич-панелей с наполнителем из пенополистирола; тем не менее, для улучшения долгосрочных характеристик и экономической эффективности лучше всего подходят панели с превосходным коэффициентом теплопроводности, такие как сэндвич-панели с PIR-сердечником.

    Цена начинается с 55–60 злотых / м. 2 для тонких сэндвич-панелей с пенополистиролом.Самые популярные сэндвич-панели PIR-core имеют толщину 100 мм и стоят около 80–90 зл / м 2 .

    Покупатели часто спрашивают о ставке НДС на сэндвич-панели. В Польше все строительные материалы, в том числе сэндвич-панели, имеют ставку НДС 23%.

    Лучше всего заказывать сэндвич-панели напрямую у производителя или через его дистрибьюторскую сеть. Вы можете попросить региональных торговых представителей Balex Metal посетить ваш объект для получения профессиональной консультации относительно лучших процессов и материалов.Изучив ваши требования, торговый представитель может быстро предоставить вам индивидуальное предложение. Забота о клиентах со стороны торговых представителей, вы можете получить поддержку от инженеров-проектировщиков Balex Metal или технических консультантов на каждом этапе реализации проекта.

    Как монтируются сэндвич-панели на стену или крышу?

    Сэндвич-панели легко и быстро монтируются. Из практического опыта, установка 600 м 2 сэндвич-панелей занимает около 8 часов для опытной строительной бригады.

    Порядок установки стеновых и кровельных сэндвич-панелей следующий:

    1. Строительные материалы доставляются на объект: в поставку входят сэндвич-панели, компоненты подрамника (холодногнутые профили) и аксессуары (в том числе гидроизоляция, крепеж, прокладки, уплотнения и т. Д.). Balex Metal может предоставить все компоненты, необходимые для завершения процесса установки.

    2. Материалы, доставленные перевозчиком, выгружаются строительной погрузочно-разгрузочной техникой.

    3. Подрамники собираются и устанавливаются с балками, стойками и прогонами.

    4. С сэндвич-панелей снимается защитная пленка.

    5. Сэндвич-панели крепятся к конструктивным элементам подрамника с помощью подходящего крепежа.

    6. Герметизация стыков сэндвич-панелей и установка гидроизоляции.

    Сколько шурупов нужно для крепления сэндвич-панели? Это самый частый вопрос заказчиков на этапе подготовки проекта.Приблизительная оценка — 1,1 крепежа на квадратный метр сэндвич-панелей. Фактическое количество, расстояние и расположение зависят от решения инженера-проектировщика и / или поставщика строительных материалов.

    Подробнее об установке сэндвич-панелей:

    Сэндвич-панель любого типа подойдет для облицовки стен и крыши. В зависимости от потребностей проекта в облицовку могут входить:

    Сэндвич-панели можно использовать во всех типах конструкций. Ваше воображение — это предел.Однако, хотя сэндвич-панели обычно используются в промышленности, в некоторых жилищных проектах также используются перегородки и сэндвич-панели.

    Учитывая короткое время монтажа и большой охват блока, сэндвич-панели наиболее популярны в строительстве:

    • Складские постройки
    • Логистические центры
    • Спортивные сооружения
    • Холодильные и морозильные камеры
    • Торговые центры
    • Производственные корпуса
    • Офисные здания

    Сэндвич-панели можно комбинировать с другими конструктивными решениями.Популярным вариантом является установка панелей в качестве внешней облицовки наружных стен торговых центров, включая многослойные кровельные конструкции: листы коробчатого профиля, теплоизоляцию (например, сэндвич-панели Thermano PIR-core) и водонепроницаемую мембрану.

    Ассан Панель

    Ülke
    TürkiyeAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия, Французские Южные территории, Габон, Гамбия, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гваделупа, Гуам, Гватемала, Гернси, Гвине, Гвинея, Бисау, Гайана, Га Остров itiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край , ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-БартелемиСвятая Елена, остров Вознесения и Тристан-да-КуньяСент-Китс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ТайландаТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТуркменистанТуркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые Соединенные Штаты Внешние острова УругвайУзбекистанВиргинату, Британские островаВиргинату, Британская РеспубликаС.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

    .
    Кровельная система OneDek ™ компании

    All Weather экономит время и деньги на проектах с низким уклоном

    Тед Джонсон, всепогодные изолированные панели

    В Европе использование изолированных металлических панелей (IMP) составляет около 50 процентов строительных проектов в коммерчески-промышленной категории. В Северной Америке IMP, хотя и растут, но остаются в меньшинстве — их использует примерно каждый десятый проект. Однако более показательным является то, что подавляющее большинство IMP в Европе предназначены для крыш.В Америке стены.

    Это несоответствие объясняется тем, что затраты на энергию и сырье в Европе значительно выше. Поскольку крыша представляет наибольшую угрозу безопасности тепловой оболочки здания, IMP часто считаются экономической необходимостью в Европе.

    Новый продукт OneDek ™ с всепогодными изоляционными панелями разработан специально для крупных проектов с низким уклоном.

    Будучи давними новаторами IMP в индустрии холодильного хранения, сотрудники отдела исследований и разработок All Weather Insulated Panels разработали революционную кровельную систему для крупных проектов с низким уклоном, которая обеспечивает долгосрочную энергоэффективность и экономия при установке.Эта кровельная система, получившая название OneDek ™, уникально соответствует или превосходит все физические свойства традиционной изолированной кровельной конструкции над стальным настилом. Мы делаем это, формируя на заводе изоляцию и компоненты стального настила в единый композит под названием RD1.

    При наложении однослойной мембраны, устанавливаемой на месте, RDI становится простой и превосходной двухступенчатой ​​сборкой крыши, «системой OneDek ™». Мы настолько верим в систему OneDek ™, что доступна эксклюзивная 20-летняя гарантия «сверху вниз» — впервые в отрасли холодильного хранения.

    Наши гнутые пазогребневые столярные изделия позволяют панелям большой длины (до 6 дюймов толщиной, значение R 50) скользить вместе и механически прикрепляться к вспомогательным конструкционным опорам крыши с помощью схем крепления в зависимости от требований конкретного проекта. . Затем белая ПВХ или ТПО мембрана механически устанавливается на поверхность настила 22ga RD1 или , приклеиваясь (или самоклеясь) к поверхности, загрунтованной на заводе.

    До 1 миллиона долларов в неделю

    Двухэтапная установка OneDek ™ исключает дорогостоящий и трудоемкий второй этап добавления и последующего закрепления жесткой изоляционной плиты на стальном настиле.На крыше R-50 площадью 100 000 квадратных футов, которая обычно используется в холодильных и складских зданиях, требуется до 20 000 просверленных отверстий для обеспечения изоляции.

    В подобных проектах обычно ожидаются затраты в размере 1 миллиона долларов в неделю на оплату труда, страхование, вспомогательные материалы и аренду оборудования. OneDek ™ требует менее трети крепежа, что позволяет сократить время установки на несколько недель и сократить расходы на аренду оборудования и рабочую силу. Сокращение длительной и повторяющейся задачи, которая сокращает две недели на установку крыши, означает огромную экономию.

    Еще одна экономия: доставка. Панели RD1 предназначены для разовой погрузки и отгрузки. Традиционные сборные крыши требуют, чтобы грузовики перевозили палубу B, а не больше грузовиков для перевозки изоляционного материала из древесноволокнистых плит. Панели RD1 в системе OneDek ™ поступают готовыми к установке.

    Однако на этом экономия за счет использования OneDek ™ не заканчивается:

    • Кровельная система OneDek ™ прошла испытания на огнестойкость, ветровую нагрузку, тепловую целостность, прогиб и сопротивление сдвигу диафрагмы, последнее превышает типичные уровни производительности 22ga 1½ -Дюймовая глубина деки B.
    • Палубный компонент RD1 кровельной системы OneDek ™ может быть установлен в ненастную погоду, в отличие от традиционных сборных конструкций кровли, древесноволокнистые плиты которых нельзя укладывать под дождем.
    • Рабочие бригады получают дополнительную безопасность, зная, что они могут ходить по панелям, не опасаясь повредить жесткую изоляцию или основание. Эта безопасность может привести к меньшему количеству несчастных случаев, что может сократить расходы компании на страхование.
    • Приемлемая для Министерства сельского хозяйства США белая краска на внутренней стороне панелей OneDek ™ RD1 исключает последующую покраску, препятствует коррозии и снижает требования к внутреннему освещению по сравнению со стандартной отделкой из оцинкованной стали.

    Больше всего мы считаем, что OneDek ™ снижает беспокойство всех владельцев зданий и руководителей проектов в начале любого проекта. Знание заранее, что проект может быть «высушен» за меньшее время, с меньшими затратами и при этом выполняется в соответствии с высочайшими стандартами, необходимыми для холодного хранения и обработки пищевых продуктов, может быть преимуществом № 1 OneDek ™. Этот революционный продукт изменит способ строительства крыш холодильных камер.

    Для получения дополнительной информации о OneDek ™, напишите в sales @ awipanels.com или посетите www.awipanels.com.

    О всепогодных изоляционных панелях

    Всепогодные изолированные панели со штаб-квартирой в Вакавилле, Калифорния, являются новатором в области проектирования, строительства и развития изолированных металлических панелей, отвечающих требованиям
    растущие проблемы, стоящие перед строительной индустрией. Обладая более чем 90-летним опытом работы в отрасли среди своих основателей и более чем 40 сотрудников, All Weather Insulated Panels предлагает своим клиентам широкий ассортимент изолированных металлических стеновых и кровельных панелей, а также полный спектр дополнительных элементов отделки и аксессуаров, включая изолированные полупрозрачные стены. lites.Для получения дополнительной информации посетите www.awipanels.com.

    Продукт

    — Сэндвич-панели

    Сэндвич-панели для украшения ваших зданий

    Сэндвич-панели — это система, которая защищает здания от внешних факторов и обеспечивает максимально удобное и экономичное решение, позволяющее иметь мощную опору.

    Как современные, легкие и прочные строительные элементы, сэндвич-панели используются для облицовки крыш и наружных стен зданий, а также для утепления внутренних стен и холодильных камер.Сэндвич-панели, защищающие вас от внешних сил со всех сторон здания, производятся путем заполнения толстого изоляционного материала низкой плотности между двумя тонкими металлическими поверхностями высокой плотности. Эти готовые строительные элементы, обладающие высокой несущей способностью, несмотря на свой небольшой вес, производятся на непрерывных линиях.

    Вы можете решить, какой тип сэндвич-панели подходит для вашего здания / проекта, принимая во внимание требования к теплоизоляции, влажности, звукоизоляции и огнестойкости.

    Различные изоляционные материалы следует выбирать в соответствии с потребностями зданий. Сэндвич-панели производятся со всеми типами изоляции, включая полиуретан, полиуретан, минеральную вату и пенополистирол.

    Области использования сэндвич-панелей:

    • Промышленные здания
    • Коммерческие здания
    • Холодильные камеры
    • Жилые здания
    • Электростанции
    • Сельскохозяйственные и хозяйственные постройки

    Сэндвич-панелей

    для каждого здания сэндвич-панелей Сэндвич-панели, используемые для строительства самых разных зданий, от заводов до стадионов, торговых центров и бассейнов, можно разделить на кровельные панели, стеновые панели, акустические панели и панели для холодильных камер.

    Сэндвич-панели для крыш и стен производятся с изоляцией из полиуретана, полиуретана, минеральной ваты и пенополистирола.

    Теплоизоляция обеспечивается панелями для холодильных камер с изоляцией PUR и PIR. Звуко- и теплоизоляция акустических панелей обеспечивается изоляционным слоем из минеральной ваты.

    Характеристики внутреннего и внешнего листа сэндвич-панелей:

    Очень важно определить характеристики внутреннего и внешнего листа сэндвич-панелей в соответствии с условиями окружающей среды в здании.

    Наружный лист сэндвич-панели должен быть устойчивым к перепадам температуры, УФ-лучам и химико-физическим внешним воздействиям.

    Внутренний лист должен быть устойчивым к конденсации и химическим газам, создаваемым внутренней атмосферой здания.

    Сэндвич-панели Продукция:

    Изолированные кровельные сэндвич-панели:

    Кровельные панели производятся с 3 и 5 ребрами и в соответствии с требуемым типом изоляции с возможностью выбора внешних и скрытых деталей соединения.Существуют альтернативы, такие как мембранные кровельные панели для крыш террас с низким уклоном и кровельные панели из стеклопластика для сельскохозяйственных и хозяйственных построек.

    Изолированные сэндвич-панели:

    Стеновые панели выполняются вертикально или горизонтально в зависимости от архитектуры здания. Предлагаются с внешней и потайной фиксацией деталей стыка, а также с типами поверхности с подкладкой, микровлиновкой и глубокой подкладкой.

    Изолированные сэндвич-панели для холодильных камер:

    С различными вариантами стыков, сэндвич-панели для холодильных камер производятся различной толщины от 80 до 200 мм, с плоскими или облицованными поверхностями, а также с вариантами ламинированной поверхности из нержавеющей стали и пленки ПВХ. .

    Изолированные акустические сэндвич-панели:

    Они обеспечивают звукоизоляцию, поглощая звук через изоляционный сердечник из минеральной ваты и поверхность перфорированного листа. Изоляционные акустические сэндвич-панели различной толщины от 50 до 150 мм могут использоваться как для стен, так и для крыш.

    Упрощение строительства кровли с низким уклоном с помощью конической теплоизоляции из пенополистирола — Insulfoam

    Упрощение строительства кровли с малым уклоном с помощью конической теплоизоляции из пенополистирола

    Воду сложно приручить.Если не остановить, вода будет идти своим собственным, часто разрушительным путем, который может повлиять на целостность здания. В то время как передовые методы строительства кровли часто требуют положительного уклона, позволяющего стекать воде, создание таких конструкций может быть дорогостоящим и трудоемким. К счастью, доступны кровельные изоляционные материалы, которые упрощают процесс строительства и экономят время и деньги кровельщиков.

    Традиционное решение требует больших затрат труда

    Создание крыши с положительным уклоном традиционно выполняется путем установки жесткой теплоизоляции из плит, такой как XPS или полиизо, на плоские или пологие крыши.Однако есть проблема с использованием этих материалов: XPS и полиизо доступны для плит толщиной не более нескольких дюймов. Использование этих материалов требует, чтобы бригады переместили и установили несколько слоев изоляции, чтобы создать положительный уклон в сборке крыши. Хотя этот метод в конечном итоге приведет к желаемому результату, это не самое практичное использование времени или ресурсов.

    Упрощение работы с EPS

    Напротив, коническая изоляция из жесткого пенополистирола (EPS) доступна в виде блоков толщиной до 40 дюймов и может быть обрезана практически под любым уклоном в зависимости от требований дренажа здания.Из-за своего размера и возможностей индивидуальной настройки конический пенополистирол часто можно укладывать в один слой. Это устраняет необходимость в сложных методах укладки и заполнения, используемых с XPS и полиизо, и может снизить трудозатраты на изоляцию кровли и затраты на материалы до 30 процентов.

    Заключение

    Вода может быть сложным элементом для приручения, но с помощью упрощенных строительных технологий и продуктов здания с плоским верхом могут быть лучше защищены от ее разрушительного характера. Конический пенополистирол может упростить создание теплоизоляции крыши с низким уклоном, предоставляя индивидуальное решение для отвода воды, которое вам нужно, по цене, которая не выходит за рамки вашего бюджета.

    Система металлических кровельных панелей: Tite-Loc Plus

    Панели

    Tite-Loc Plus сочетают в себе характеристики структурных панелей с эстетикой архитектурных панелей. Панели Tite-Loc Plus выровнены, чтобы обеспечить превосходную плоскостность. Для дополнительной защиты от атмосферных воздействий можно нанести полоску герметика, нанесенного на заводе. Максимальная длина панели составляет 64 дюйма, а минимальная длина панели — 4 дюйма. Проконсультируйтесь с заводом-изготовителем по поводу более длинных деталей. Примечание. Минимальная длина панелей, производимых на перекрестке Аннаполис, штат Мэриленд., объект 60 дюймов.

    Панели

    Tite-Loc Plus имеют высоту ножек 2 дюйма, что требует механической стыковки в полевых условиях после установки. Панели имеют систему плавающих зажимов со скрытым креплением, предназначенную для теплового расширения / сжатия.

    Накладка
    Вся планка и отделка должны быть изготовлены производителем или квалифицированным производителем. Гидроизоляция должна быть из алюминия PAC-CLAD (калибр 0,032 — 0,063, как указано) или стали PAC-CLAD (калибр 24 или 22, как указано). Может быть предоставлена ​​30-летняя непропорциональная гарантия на качество отделки.Виниловая маскировка рекомендуется во всех сферах производства, где ожидается дополнительное обращение. ПРИМЕЧАНИЕ. Удаляемую пленку необходимо удалить сразу после установки.

    Монтаж
    Панели Tite-Loc Plus предназначены для использования в архитектурных и конструкционных кровлях. Основание может включать фанеру толщиной 5/8 дюйма (мин.), Изоляцию из гвоздей или аналогичное покрытие с подкладкой из ледо- и водного экрана, нанесенной горизонтально от карниза до конька. Другие основания могут включать металлический настил, прогоны или жесткую изоляцию в сочетании с несущими плитами.Требуется минимальный шаг 1/2: 12. Свяжитесь с Петерсеном для получения дополнительной помощи в деталях проекта.

    Для прибрежных применений необходимо использовать алюминиевые панели вместе с зажимами из нержавеющей стали для гарантии качества отделки. Проконсультируйтесь с местным архитектором / инженером о соблюдении местных норм и условий.

    Панели Tite-Loc / Tite-Loc Plus
    Панели Tite-Loc и Tite-Loc Plus формируются на заводе по длине и стыкуются в полевых условиях под замок 90 ° (Tite-Loc) или замок 180 ° (Tite- Loc Plus).Панели были разработаны для применения на самых разных основаниях на скатах крыши с шагом 1/2: 12. Доступные шириной 12, 16 и 18 дюймов, панели Tite-Loc и Tite-Loc Plus могут изготавливаться из стали 22 и 24 или алюминия 0,032 и 0,040.

    Сшивание
    Панели Tite-Loc и Tite-Loc Plus требуют использования механических закаточных машин. При сшивании панелей на уклонах более 6:12 необходимо соблюдать осторожность, чтобы не допустить соскальзывания закаточного устройства и возникающих царапин на отделке, которые могут привести к аннулированию гарантии.Закаточные машины доступны вместе с ручными обжимами и другими инструментами через D.I. Roof Seamers, который является единственным поставщиком этого оборудования, одобренным Petersen Aluminium. Для получения подробной информации и информации об аренде щелкните здесь.

    Металлическая кровля — Как установить панель со стоячим фальцем Tite-Loc Plus

    Гладкая панель (стандарт)

    zoom_in

    с полосами (опция)

    zoom_in

    Штрихи с ребрами карандаша (дополнительно)

    zoom_in

    Ребра для карандашей (дополнительно)

    zoom_in

    слоя, 43 цвета в наличии (сталь 24 калибра)

    слоя, 16 цветов в наличии (сталь 22 калибра)

    слоя, 36 имеющихся цветов (.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
