Уклон плоской кровли сп кровли: какой должен быть, расчет, нормативы, СНиП

какой должен быть, расчет, нормативы, СНиП

Содержание

• Зачем нужен уклон на плоской кровле
• Какой уклон должен быть на плоской кровле
  • Максимальный уклон плоской кровли в процентах
  • Минимальный уклон плоской кровли в процентах
• Минимальный уклон плоской кровли по СНиП
• Расчет уклона плоской кровли
• Схемы построения уклона на плоской кровле
  • Обустройство минимального уклона с помощью бетона
  • Как сделать уклон на небольшой по размерам кровле
  • Минимальный уклон для сопряженной вентилируемой кровли
  • Формирование уклона с помощью утеплителя
  • Как выбор материала для кровли влияет на величину уклона
• Советы и рекомендации
• Заключение

Независимо от формы и размеров горизонтального перекрытия, всегда нужно делать хотя бы минимальный уклон плоской кровли. При больших углах наклона поверхности сложность, стоимость и вес конструкции резко увеличивается, поэтому приходится обходиться минимальными величинами дифферента.

Зачем нужен уклон на плоской кровле

Строительная наука давно установила: прочность гидроизоляции напрямую зависит от количества воды, остающейся на поверхности крыши. Для обычной скатной кровли проблема решается обустройством достаточно большого угла наклона, 10-55^о. Для зданий с плоским, как стол, перекрытием крыши ситуация осложняется целым букетом проблем:

• Дождевая и талая вода остается на гидроизоляции, что существенно увеличивает теплопотери через плоскую поверхность покрытия;
• Постоянный контакт воды или конденсированной влаги с поверхностью гидроизоляции приводит к деградации и деструкции кровельного покрытия. С первыми морозами набухший влагой рубероид на плоской поверхности превращается в клочья битумной бумаги;
• Снег и лед практически не уходят с плоской крыши, не имеющей хотя бы минимального уклона, нагрузка на плиту и защитное покрытие достигает 300-500 кг/м².

Бороться с остатками воды на крыше очень сложно, чаще всего приходится вручную убирать заносы. Единственный выход – сделать для плоской крыши уклон в несколько градусов. Это поможет убирать воду и сохранить кровельное покрытие.

Какой уклон должен быть на плоской кровле

Выбор угла наклона плоской кровельной поверхности осуществляется еще на этапе расчета и проектирования устройства крыши здания. Существуют готовые типовые схемы каркаса и несущих конструкций, для каждой из которых строительными правилами рекомендован свой нормативный уклон плоской кровли.

Важно! Для бетонных перекрытий с минимальным подъемом для разных схем отличия в наклоне внешнего защитного покрытия могут составлять 3-5^о, но, тем не менее, рекомендованный СП уклон плоской кровли нужно обязательно выдерживать.

Традиционно для плоских перекрытий используют кровельные покрытия с подъемом 1-10^о. На первый взгляд, кажется, какая разница, будет ли угол больше или меньше минимального на несколько градусов. На самом деле эта величина крайне важна для обеспечения устойчивости несущей конструкции, а кроме того, строительная инспекция никогда не пропустит и не даст разрешение на эксплуатацию здания, у которого минимальный уклон плоской кровли меньше, чем по СП 17. 13330.2017. Именно в этом своде правил приведены основные значения для базовых типов кровельных покрытий.

Обычно угол наклона выбирают на основе трех позиций:

• Длины ската. Чем короче линия ската, тем проще отвести воду с плоской кровли. Для крыш многоэтажных зданий приходится использовать либо минимальные уклоны кровли с встроенными внутренними водостоками, либо применять многорядовую систему разуклонов с отведением воды по желобам;
• Характер эксплуатации плоской кровли. Минимальный угол наклона рекомендован для мягких и неармированных покрытий;
• Жесткостью кровельного покрытия и поперечным прогибом опорных балок перекрытия. При отклонении угла от минимального рекомендованного в большую сторону в несколько раз увеличивается горизонтальное усилие на верхнюю опорную кромку стены.

Проще говоря, если поднять железобетонную плиту, находящуюся в основании кровли, слишком круто, то вместо нормированных минимальных 50-60 кг на стену будет давить усилие до 300 кг.

Максимальный уклон плоской кровли в процентах

На практике достаточно сложно оперировать величиной угла наклона, если речь идет о порядках 1-10^о. Гораздо проще говорить о пропорции и перевести уклон сразу в проценты. Крупные строительные фирмы используют современную технику в виде лазерных уровней и дальномеров, в которых можно даже зафиксировать и сфотографировать для протокола получившийся минимальный уклон плоской кровли в градусах.

Для домашнего и частного малоэтажного застройщика приходится использовать переводные номограммы и таблицы.

Для определения угла наклона плоской кровли достаточно измерить горизонтальное расстояние по будущему скату кровли и высоту превышения покрытия крыши в осевой части и на линии стен.

Минимальный уклон плоской кровли в процентах

Аналогичным способом можно вычислить любой угол, даже если крыша имеет сложную конструкцию и состоит из множества элементов разуклона и водоотведения.

Иногда возникает вопрос – зачем необходимо задавать нормативно наибольшее и наименьшее значение для минимального уклона кровли.

Важно! Строительные конструкции из бетона, кирпича и дерева имеют свойство давать усадку, менять высоту по прошествии 1-2 лет по завершению строительства. При изготовлении плоской кровли в размерные цепи закладывают верхнее значение угла наклона.

Под нагрузкой, иногда даже после снежной и морозной зимы, уклон может измениться от верхнего значения до нижнего минимально возможного. Если не предусмотреть подобный эффект и построить плоскую крышу по хотя бы срединным значениям, то угол может просесть до минимального, нулевого или даже отрицательного значения.

Вот тогда на поверхности появляются невысыхающие лужи, а через пару лет образуются дыры и прорехи в кровельном покрытии.

Минимальный уклон плоской кровли по СНиП

В процессе проектирования конструкции крыши специалисты ориентируются на требования строительных правил. В первую очередь актуализированного варианта СНиП II-26-76 в версии СП 17.13330.2017, таблица 4.1, раздел 4.

Для плоских кровель, выполненных из рулонных материалов, в процентах.

Для мастичных покрытий и специальных конструкций минимальный уклон кровли должен составлять 1,5-3%.

Как видно из таблиц, для плоских крыш максимальный уклон допускается при использовании кровельных покрытий из фальца, и масти с засыпкой поверхности крупным гравием. Минимальный уклон требуется для кровли на основе рулонного материала с полиэтиленовым или песчаным оформлением внешнего слоя.

Расчет уклона плоской кровли

Для того чтобы рассчитать величину угла наклона кровельного покрытия, потребуются минимальные знания школьного курса геометрии. В этом случае потребуется снять размеры с уже готовой основы кровли или использовать имеющийся эскиз — чертеж.

Для очень длинных скатов снять размеры с минимальными усилиями можно, используя геодезический нивелир и мерную линейку. Прибор придется установить на линии самой низкой точки кровли. Далее замеряют высоту от линии кровли до точки крепления нивелира на штативе, желательно сделать замер с минимально возможной погрешностью. Мерную планку располагают на линии стены. После снятия замера вычитают высоту и получают превышение высоты кровли над базисом линии.

Остается лишь разделить высоту на длину заложения, результат умножить на коэффициент 100 и по таблице определить минимальный уклон кровли.

Совет! Еще один способ вычислить требуемый угол заключается в использовании готовой номограммы, по которой можно безо всякой математики определить угол подъема ската для конкретного вида кровли.

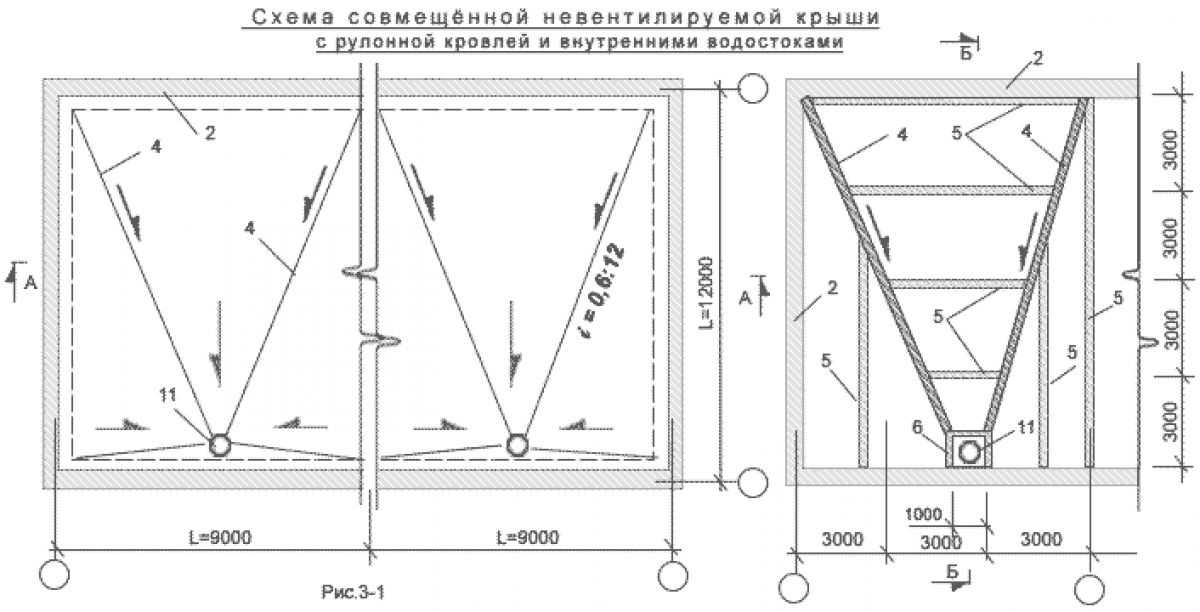

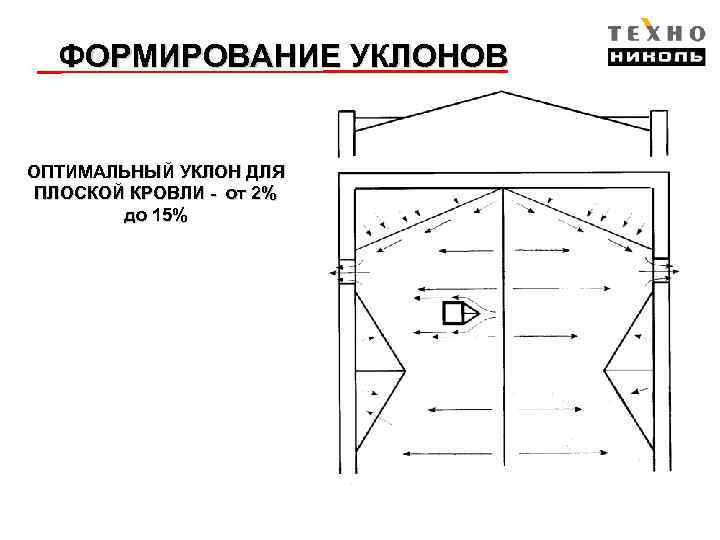

Схемы построения уклона на плоской кровле

Использование нивелира или лазерного уровня удобно тем, что величину угла наклона кровли можно определять и контролировать постоянно, по мере того, как формируется скат крыши. Одно дело — узнать о минимальном уклоне из требований СНиП или СП, совсем другое дело — построить и выдержать требуемый размер подъема кровельной поверхности на уровне минимальной и одновременно отличной от нуля.

Задача не из легких, особенно, если учесть сложность укладки утеплителя и гидроизоляции по всей поверхности кровли на одном уровне с минимальными отклонениями. Иначе талая и дождевая вода не будет стекать в водоприемные окна и отверстия, а наоборот, собираться на крыше лужами.

Обустройство минимального уклона с помощью бетона

Основная сложность, с которой приходится сталкиваться при формировании уклона на бетонной крыше, связана с инертностью застывания бетонной смеси. Способы изготовления стяжки из цементно-песчаной смеси известны давно и хорошо отработаны на изготовлении кровельных и фундаментных конструкций.

Но при формировании минимального уклона под сток бетон приходится делать достаточно жидким, и заливать смесь с помощью бетонных насосов. По мере заполнения формы будущей крыши жидкая смесь саморазравнивается по уровню горизонта так, что уклон получается самым минимальным, 0-1^о. Приходится ждать, пока смесь станет более вязкой, и лишь потом, двигаясь по подвесным дощатым настилам, придавать поверхности необходимый угол наклона.

Чтобы выдержать величину минимального уклона на одном уровне, используют закладные маяки и дощатые завесы, как и в случае заливки цементно-песчаной стяжки пола.

Как сделать уклон на небольшой по размерам кровле

Формировать бетонную стяжку на крыше можно и иным способом. Например, на потолочных плитах гаража или небольшой пристройки к дому не обязательно заливать полноценную стяжку толщиной 5-10 см. Такой способ существенно утяжеляет потолочное перекрытие и обходится достаточно дорого.

Гораздо проще уложить небольшую часть бетонной смеси вдоль осевой линии перекрытия. Чтобы мини-стяжка не отслоилась, предварительно нашивают стальную армирующую или пластиковую сетку, закрепить можно дюбелями или приваркой к арматуре плиты. Такой способ позволяет изготовить сливной уклон с минимальными затратами.

Минимальный уклон для сопряженной вентилируемой кровли

Для большинства формирования плоской крыши промышленных объектов и многоэтажных зданий используют готовые бетонные балки и профили. Сам метод формирования минимального сливного уклона во многом напоминает бетонирование с закладными маяками из бруса и доски.

Отличием является лишь то, что бетонные балки одновременно и формируют профиль разуклонки будущей плоской кровли, и воспринимают большую часть нагрузки от веса крыши и кровельного покрытия. На сегодня это основной способ построения конструкций с переменным уклоном поверхности.

Формирование уклона с помощью утеплителя

Больше половины плоских крыш с бетонным основанием строятся без использования дополнительных профилирующих стяжек или бетонных «пластырей». Кроме существенного увеличения массы кровли, особых выгод в старом методе формирования минимального уклона слива не существует. Кроме того, заливка бетона требует высокого качества выполнения работ, иначе неравномерная нагрузка на стены и перегородки здания может привести к образованию щелей на стыках между плитами.

Более простой способ сформировать минимальный уклон заключается в использовании специального утеплителя клиновидного сечения. Для того чтобы получить скат с малым углом наклона поверхности, на пароизоляцию укладывается пакет из нескольких «клиньев».

Пакеты укладывают линиями от центра крыши по направлению к кромке свеса. После того как будет подобрана оптимальная толщина каждой порции теплоизоляции, можно формировать минимальный уклон по всей поверхности плоской кровли. Поверх такого утепления укладывается пароизоляция и заливается наружное бетонирование. Получается очень ровная крыша с заранее запрограммированной величиной подъема.

Завершающим этапом является наплавка гидроизоляции и нанесение защитного отсыпочного слоя.

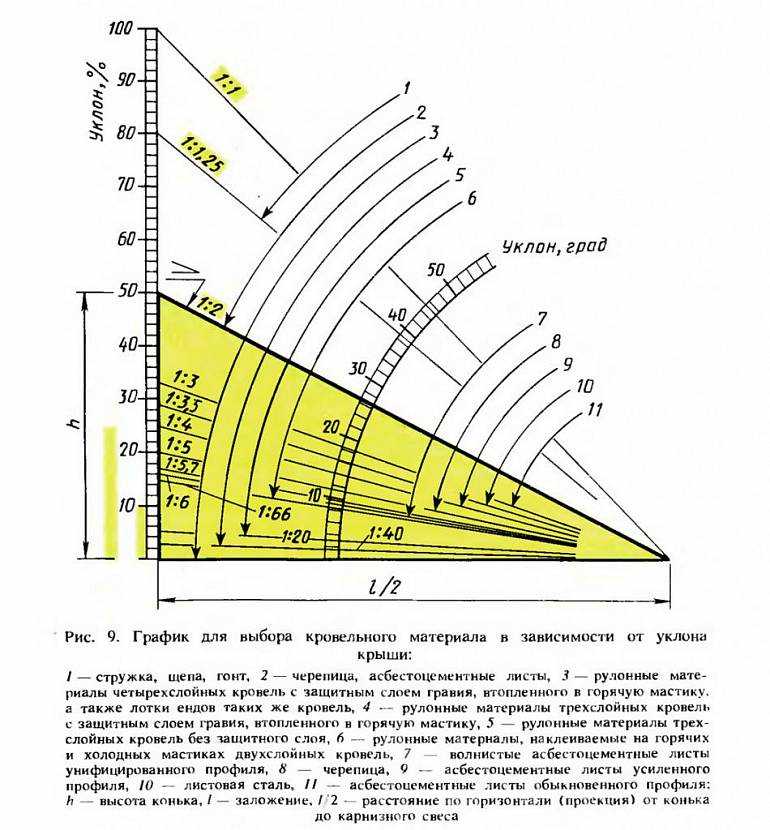

Как выбор материала для кровли влияет на величину уклона

Если внимательно проанализировать сведения таблицы 4.1 СНиПа II-26-76 — СП 17.13330.2017, то можно определить критерии влияния используемого материала на угол наклона поверхности. Основное правило выглядит следующим образом – чем выше износостойкость и термостойкость кровельного покрытия, тем меньше нижняя граница для минимального уклона.

Например, рулонная битумная гидроизоляция наплавляемого типа легко выдерживает эксплуатацию на плоских кровлях на уклонах до 5^о. На скатах с переменной кривизной поверхности или на эксплуатируемых типах перекрытий с более высокими углами наклона используются многослойные битумные материалы нового поколения с армированной сеткой и модифицированной стирол-битумной изоляцией.

Для обычных рубероидов, мастик и всех типов жидкой резины обязательным условием укладки на уклонах в 5-6^о является использование сланцевой и гравийной засыпки 5-7 мм. Это защита, препятствующая сдирающей нагрузке от льда и снега, и, главное, – битумная и полимерная кровля не плавится, не выпотевает и не течет при высокой температуре воздуха.

Единственным листовым материалом, который можно использовать на плоских крышах, является асбестоцементный волновой шифер. Благодаря плотной шероховатой поверхности и высокой жесткости профиля шиферная кровля выдерживает эксплуатацию на предельных для большинства материалов минимальных уклонах в 10^о, и даже 8-9^о. В этом случае обрешетку под укладку шифера приходится крепить прямо на раму или бетонную стяжку основания плоской конструкции.

Понятно, что для фальцевых конструкций из листовой меди, алюминия и оцинкованной стали подобных требований нет. Металл выдерживает нагрузку от снега и льда при любом углу подъема кровельной поверхности. Кроме того, устройство фальцевого шва покрытия обеспечивает герметичность даже в самый сильный дождь.

Советы и рекомендации

Плоские крыши приобретают все большую популярность. Вместо сложной и дорогой двухскатной стропильной системы укладка плоского перекрытия является более выгодным и простым решением, особенно, если речь идет об оборудования кровли на небольшом строении, типа гаража или сарая.

Самой простой схемой плоской кровельной конструкции является бетонная стяжка на керамзитовой засыпке. Вместо того, чтобы пытаться заливать бетонную плиту с минимальным сливным уклоном, достаточно уложить на плоском перекрытии толстый, 10-15 см, слой керамзита, спланировать его под сливные плоскости, уложить пленку и залить тонким слоем цементно-песчаной смеси.

Заключение

Минимальный уклон плоской кровли был разработан архитекторами и проектировщиками на основании практического опыта строительства сложных крыш, как горизонтального, так и комбинированного расположения. Соблюдение требований СНиП — это залог того, что кровля не прогнется и не расколется, а гидроизоляция не «съедет» в жаркую погоду с бетонного основания.

• Виды крыш частных домов

• Как правильно крыть крышу шифером

• Как крыть крышу профнастилом своими руками

• Устройство кровельного пирога под профнастил

Оптимальный угол уклона плоской кровли из ПВХ мембраны

   Уклон плоской кровли необходим для отвода дождевых и талых вод. Минимальный уклон кровли нормируется сводом правил (СП «Кровли»).
 Основной уклон традиционной плоской кровли из полимерных рулонных материалов должен быть не менее 1,5% (1 градус). Уклон плоской эксплуатируемой кровли 1,5 – 3% (1-2 градуса). Аналогичные показатели для инверсионной и озеленённой кровель.
 Оптимальный уклон кровли — немного больше минимального. При этом вода гарантированно течёт к водосточным воронкам, и не возникает значительных перепадов по высоте кровли.
 Местные уклоны к водосточным воронкам и уклоны в ендовах должны быть не менее 0,5%.
Допускается делать уклоны менее нормы, при выполнении дополнительных мероприятий по водонепроницаемости кровли.

Как посчитать уклон кровли?

Расчёт уклона плоской кровли в процентах это отношение высоты к длине отрезка кровли. Например, наш отрезок кровли длиной 15 метров. На нем перепад высот 0,3 метра.
Тогда наш уклон 0,3/15*100=2%
Перевести уклон из процентов в градусы и наоборот можно при помощи инженерного калькулятора, по следующим формулам:
Уклон в градусах = arctg(уклон в процентах/100)
Уклон в процентах = tg(уклон в градусах)*100
Уклоны кровли рассчитываются на этапе проектирования.

Устройство уклона на плоской кровле

Требуемый уклон может быть выполнен следующими способами:
• Конструктивно
• Устройством стяжки или утеплителем.
Создание конструктивного уклона наиболее предпочтительный вариант. Он достигается за счет перепада высот несущих конструкций здания. При этом не возникает лишних нагрузок на здание от уклонообразующего слоя. Наиболее часто применяется в зданиях на металлическом каркасе.

Устройство уклона при помощи стяжки

Устройство уклона при помощи стяжки применяется в основном на крышах с железобетонным основанием, или если конструктивный уклон кровли не предусмотрен проектом.

Этот вариант утяжеляет кровлю и увеличивает сроки монтажа. Также для создания уклона применяются сборные сухие стяжки.

Создание уклона при помощи утеплителя

Также уклон можно выполнить при помощи системы «Пеноплэкс Уклон». При этом варианте создания уклона появляется дополнительная теплоизоляция кровли и незначительное увеличение веса кровельного пирога.

Основной уклон кровли формируется при помощи плит А1, А2 и доборной плиты толщиной 40мм.

При помощи плит «Пеноплэкс Уклон» также формируются локальные уклоны к водосточным воронкам.

Локальные уклоны к воронкам

Локальные уклоны к воронкам при внутренней и внешней водосточной системе не менее 0,5% — как уклон в ендове. При внутреннем водостоке воронка располагается на удалении от парапета на расстояние не менее 60 см.

Контруклоны создаются из плит В1, В2 и доборных элементов.

Уклоны кровли играют важную роль в правильной работе гидроизоляционного ковра, поэтому ими нельзя пренебрегать. Максимальный уклон кровли с ПВХ мембраной может быть больше рекомендуемого. У нас есть опыт монтажа мембраны даже на скатных кровлях.

Получить более подробную консультацию по выбору кровельной системы, материалов и работ по устройству гидроизоляции для Вашего здания можно в наших офисах или через форму обратной связи.

Мы в Новосибирске:

Адрес в Новосибирске:
ул. Станционная, д. 60/10, офис 110

Почта:
[email protected]

Телефон:
+7 (383) 289-91-21

Мы в Санкт-Петербурге

Адрес в СПб:
пр-кт Энгельса д. 150, к. 1, ЛИТЕР А помещ.7Н ком. 6,7,9

Почта:
[email protected]

Телефон:
+7 (812) 970-71-17

Минимальный уклон крыши, разрешенный для любого кровельного материала (2023)

Автор: Джек Грей, онлайн-редактор Roof • Последнее обновление: 20 апреля 2023 г.

Содержание

• Минимальный уклон для наиболее распространенных крыш
• Введение
  • Минимальный уклон для крыш с малым уклоном
  • Минимальный уклон для скатных крыш
• Минимальный уклон 9 Рекомендуемая крыша
  • Гарантия производителя и минимальный уклон крыши
  • Более крутые крыши работают лучше
• Минимальный уклон крыши и строительные нормы и правила
  • Изменение строительных норм и правил площадок по кодам
  • Связанные страницы

  Использование определителя уклона для расчета уклона кровли из гонта. Важно соединить отдельные битумные плитки, чтобы получить точные показания.

  Минимальный уклон для наиболее распространенных крыш

  • Битумная черепица — Черепица не является водонепроницаемой кровельной системой, это водоотводящая кровельная система, которая использует гравитацию для быстрого отвода воды с крыши. Им нужен наклон, чтобы функционировать. Для черепичной крыши обычно требуется минимальный шаг 4 дюйма 12, но их можно установить на шагах до 2/12 с двойным нанесением подстилающего слоя.
  • Глиняная и бетонная черепица – Для черепичной кровли обычно требуется минимальный шаг 4/12. Минимальный шаг составляет 2½ дюйма 12 при двойном применении подложки.
  • Металлическая кровля – Непаянные металлические кровельные панели без герметика внахлест имеют минимальный требуемый шаг 3/12. Непаяные металлические панели крыши, которые имеют герметик внахлест, требуют шага не менее ½ дюйма 12. Металлические кровли со стоячим фальцем могут быть установлены на участках с уклоном от ¼ дюйма в 12 в соответствии с нормами.
  • Однослойные мембраны – это наиболее распространенный тип кровли с малым уклоном (или «плоской»). Однослойная кровля включает мембраны EPDM, PVC и TPO. Минимальный уклон крыши для всех однослойных кровель составляет ¼ дюйма 12.
  • Шиферная кровля  — Минимальный требуемый уклон крыши кровельного сланца составляет 4/12.
  • Деревянная черепица и встряска — деревянная черепица имеет минимальный шаг кровли 3/12, а деревянная черепица имеет минимальный шаг 4/12.

  (См. минимальный уклон крыши для всех типов крыш в таблице ниже.)

  Введение

  Каждый тип крыши имеет минимальный уклон крыши, разрешенный нормами. Минимальный уклон крыши для кровельного материала или кровельной системы, предписанный строительными нормами, предназначен для обеспечения того, чтобы крыша работала должным образом.

  Из-за того, что различные кровельные материалы или кровельные конструкции не пропускают воду, некоторые типы кровли просто не работают должным образом, если они расположены слишком низко (или слишком высоко, но это почти никогда не проблема).

  Минимальный уклон крыши для крыш с малым уклоном

  По-настоящему плоская крыша с нулевым уклоном (ровная крыша) нежелательна и, как правило, запрещена нормами. Некоторый минимальный уклон необходим для того, чтобы вода могла стекать с крыши.

  На плоской крыше малейший прогиб настила или любое препятствие приведет к скоплению воды на верхней части крыши. Длительное застой воды губителен практически для любого типа кровельного материала.

  Минимальный уклон крыши, разрешенный нормами для любого типа крыши, составляет ⅛-in-12 (0,60 градуса) и применим только к системам крыши из каменноугольной смолы. Каменноугольный пек представляет собой интересный случай, так как он также имеет очень низкий максимальный рекомендуемый уклон крыши (½ из 12).

  Все другие кровельные материалы, используемые на плоских крышах, требуют минимального уклона не менее ¼ дюйма 12 (1,19 °), поэтому плоские крыши правильно называются крышами с малым уклоном. Эта крыша с малым уклоном требуется иметь минимальный шаг 1/4 дюйма через каждые 12 дюймов для обеспечения дренажа воды.

  Минимальный уклон кровли для скатных крыш

  В отличие от кровельных материалов с малым уклоном, которые объединяются для образования водонепроницаемого барьера на крыше, системы скатных крыш являются водоотводящими и зависят от гравитации, чтобы максимально быстро удалить воду с крыши. насколько это возможно.

  Если черепица, черепица или другие материалы для скатной кровли будут уложены на крышу с малым уклоном, они будут протекать повсюду. Вода проникала через крышу практически под каждую гальку. Эти материалы нуждаются в наклоне, чтобы функционировать.

  Скатные кровельные материалы (также называемые материалами с крутым уклоном) имеют гораздо более широкий диапазон минимального уклона, чем материалы с пологим уклоном.

  Битумная черепица требует минимального уклона крыши 2:12 при двойном укладывании подкладочного слоя и 4:12 в остальных случаях.

  Для большинства других кровельных материалов со скатной крышей, таких как глиняная черепица или металлические кровельные панели, требуется минимальный уклон крыши от 2½ дюймов 12 до 4 дюймов 12.

  Читайте дальше, чтобы узнать больше о требованиях к уклону крыши, или прокрутите до конца, чтобы увидеть таблицу минимального уклона крыши со всеми различными кровельными материалами.

  Несмотря на то, что строительные нормы и правила устанавливают минимальный уклон крыши, допустимый для материала в целом, определенные кровельные материалы могут иметь другие  рекомендуемые   минимальные уклоны крыши.

  Вы должны всегда сверяться с техническими данными продукта производителя для фактического продукта, который вы собираетесь использовать, и всегда следовать инструкциям производителя по установке.

  Гарантия производителя и минимальный уклон крыши

  Если кровельный материал уложен на крышу с меньшим уклоном, чем указано производителем, он почти всегда аннулирование гарантии . Вы этого не хотите!

  Рекомендованный производителем наклон следует рассматривать как требование для гарантийных целей.

  Рекомендуемый производителем минимальный уклон особенно важен при использовании металлических кровельных изделий, таких как металлические кровельные системы со стоячим фальцем, «металлическая черепица» и другие типы металлических кровельных панелей. Металлическая кровля может быть сложной.

  Металлические кровельные изделия имеют множество профилей, методов крепления, стилей швов, нахлестов и соединений, которые могут играть роль в определении диапазона скатов крыши, на которых эти изделия будут работать должным образом.

  Минимальный рекомендованный производителем уклон или уклон   для конкретного продукта часто будет круче, чем минимум, требуемый кодом для этой общей категории кровельного материала.

  Более крутые крыши работают лучше

  Как правило, более крутая крыша работает лучше и служит дольше, чем крыша с более низким уклоном.

  Более крутая крыша будет быстрее и полнее сбрасывать воду и снег, и с меньшей вероятностью на крыше будет скапливаться мусор, такой как листья деревьев.

  Более крутые крыши с меньшей вероятностью позволят движимому ветром дождю попасть под черепицу или черепицу и просочиться через настил крыши.

  Более крутые крыши также, как правило, меньше подвержены воздействию вредных ультрафиолетовых лучей солнца в течение дня, чем менее крутые крыши.

  Минимальный уклон крыши и Строительные нормы и правила

  Требования к минимальному уклону различаются в зависимости от кровельного материала, но строительные нормы и правила имеют подразделы для каждого из различных кровельных материалов, и в каждом подразделе указывается требуемый минимальный уклон для материала.

  Для каждого типа   кровельного материала вы можете увидеть фактический язык, используемый в модели 2021  Международных строительных норм и правил  , на веб-сайте UpCodes.

  Нажмите здесь, чтобы ознакомиться с Разделом 1507 (Требования к кровельным покрытиям).

  Чтобы перейти к подразделу для вашего типа материала, щелкните название материала в указателе кодов в левой части страницы (возможно, вам придется щелкнуть слова «Раздел 1507», чтобы открыть подменю раздела). открыть).

  Для актуального языка в модели 2021  International Residential   Code , нажмите здесь, чтобы просмотреть Раздел R905 (Требования к кровельным покрытиям).

  Изменение строительных норм и правил

  Обратите внимание, что типовые строительные нормы и правила часто изменяются, когда они принимаются штатами, и даже городские власти могут вносить в них дальнейшие изменения.

  Части кода, влияющие на минимальный уклон крыши, почти никогда не меняются, но изменения могут повлиять на требования к минимальному уклону крыши в вашем регионе.

  Прежде чем принимать какие-либо решения относительно проекта кровли, всегда следует проверять действующие местные нормы.

  Об этой таблице минимального уклона крыши

  В следующей таблице показан минимальный требуемый (допустимый) уклон крыши для каждого типа кровельного материала, указанного в коде.

  Приведенные здесь значения (за исключением соломы) взяты из типовых Международных строительных норм и правил, которые составляют основу почти всех строительных норм и правил в Соединенных Штатах.

  Хотя многие юрисдикции принимают измененную версию кодекса, поправки редко касаются уклона крыши.

  Тем не менее, нет никакой гарантии, что они этого не сделают, поэтому вам всегда следует обращаться в местный орган по нормам на предмет наличия местных поправок к нормам, влияющим на требуемый минимальный уклон крыши.

  Таблица: Минимальные допустимые уклоны крыш по коду

  Если вам нужна помощь в определении уклона вашей крыши , мы рекомендуем этот определитель уклона на Amazon . Это очень недорого и очень точно.

  Если вы хотите узнать наклон чего-либо с удивительной точностью и вам нравятся новые классные инструменты, вам стоит попробовать этот цифровой уровень.

  Это может быть слишком дорого для того, что вам нужно, но это то, что используют профессионалы. Он сообщит вам уклон вашей крыши в градусах, подъеме / подъеме или процентах и ​​автоматически преобразует одно в другое.

  7 1,4 0198

  1804307

  19207 4-in-12 43°

  9017 80207 4 дюйма 089

  98

  Бетон

  4 дюйма -12

  2-2012 10207 3 дюйма 4. 04°

  100207 203

  9 Та ch
  (см. примечание ниже)

  3 0208

  Минимальный уклон для кровельных материалов в соответствии с требованиями Международного строительного кодекса или Международного жилищного кодекса
  Минимальный кровельный материал 2 или система 8 Требуемый уклон: Стандартный шаг (X-in-12)	Минимум Требуемый уклон: Эквивалент градусов
  Асфальтовая черепица	4-in-12	3 1°	8	8 8
  Битумная черепица С Особые требования к подстилающему слою	2-в-12	9,46°
  Сборная крыша, асфальт	¼-в-12 (0,25-в-12) 2° 209 0 8
  Застройка Крыша, каменноугольная смола	⅛-in-12 (0,125-in-12)	0,60°
  Глиняная плитка, бочкообразная, цельная или состоящая из двух частей	4-in-12						3
  Глиняная плитка	2½-in-12 (2,5-in-12)	11,77°
  Глиняная плитка, бочкообразная, испанская или S-образная	4-90 in-12	18,43°
  Глиняная плитка, бочкообразная, испанская или S-образная Со специальными требованиями к подложке	2½ дюйма 12 (2,5 дюйма 12)	11,77°
  Глиняная плитка, плоская	4 дюйма 12	10,408	203
  Глиняная плитка, Плоский Со специальными требованиями к подложке	2½-in-12 (2,5-in-12)	11,77°
  Бетонная плитка, бочкообразная, многоцелевая или состоящая из двух частей
  Бетонная плитка, бочкообразная, цельная или состоящая из двух частей Со специальными требованиями к подложке	2½ дюйма 12 (2,5 дюйма 12)	11,77°
  Бетонная плитка, бочкообразная, испанская или S-образная
  Бетонная плитка, цилиндрическая, испанская или S-образная Со специальными требованиями к подкладке	2½-in-12 (2,5-in-12)	11,77°
  18,43°
  Бетонная плитка, плоская Со специальными требованиями к подложке	2½ дюйма 12 (2,5 дюйма 12)	11,77°
  Мембрана EPDM	¼ дюйма 90 (0,2500) 207 1,19°
  Черепица из фиброцемента	4 дюйма 12	18,43°
  Металл: металлические панели крыши Не припаянные, без герметика внахлестку
  Металл : Металлические панели крыши с герметиком внахлестку	½ дюйма 12 (0,5 дюйма 12)	2,39°
  Металл: Металлическая черепица (Металлическая черепица, блокировка)	3 дюйма 12
  Металл: стоячий фальц	¼ дюйма 12 (0,25 дюйма 12)	1,19°
  Металл: сталь с каменным покрытием (металлическая черепица, блокировка)	2-02	3 дюйма 14,04°
  Модифицированный битум	¼ дюйма 12 (0,25 дюйма 12)	1,19°
  ПВХ-мембрана	¼-in-12 (0,25-in-12)	1,19°
  Рулонная кровля 7 1-в-12	4,76°
  Шиферная черепица	4 дюйма 12	18,43°
  Напыляемый пенополиуретан	¼ дюйма 12 (0,25 дюйма 12 12) 0 08
  Синтетическая черепица/Сланец/ Плитка («Композит», пластик)	4-в-12	18,43°
  Синтетическая черепица/шифер/плитка («Композит», пластик) Со специальными требованиями к подложке	3-в-12	14,04° 70207 14,04° 702039
  12-дюймовый-12	45°
  Мембрана ТПО	¼-дюймовый-12 (0,25-дюймовый-12)	1,19°	4-в-12	18,43°
  Деревянная черепица	3-в-12	14,04°

  Примечание: Соломенные крыши не упоминаются в Международных строительных нормах и правилах. Минимальный уклон, указанный для соломы в таблице, основан на передовых стандартах, распространенных в сообществе по покрытию соломы.

  ---

  Об авторе

  Джек Грей является главным консультантом по крышам и вице-президентом Moriarty Corporation, отмеченной наградами консалтинговой фирмы, основанной в 19 году.67. Он также является редактором веб-сайта Roof Online.

  Г-н Грей имеет более чем 25-летний опыт работы в кровельной отрасли, с обучением и практическим опытом в области безопасности крыши, осмотра крыши, оценки состояния крыши, оценки, проектирования и спецификации крыши, монтажа крыши, обеспечения качества, обслуживания и ремонта крыши, и управление кровельными активами.

  В 2009 году он получил профессиональный сертификат зарегистрированного наблюдателя на крыше (RRO).

  Он также служил десантником в 82 ^-й -й воздушно-десантной дивизии и учился в Корнельском университете. Читать полную биографию.

  ---

  Связанные страницы

  1. Строительные нормы и правила крыш
  2. Полный список типов кровли
  3. Срок службы каждого типа крыши 0013 Уклон крыши до Градусы  •  Градусы уклона крыши  •  Справочные таблицы

  Как правильно сделать наклон плоской крыши для дренажа [Изображения]

  Tectum Roofing — 22 ноября 2022 г. 5 мин

  Будь то жилое или коммерческое помещение, если ваша «плоская крыша» на самом деле была бы на 100 % плоской, вода постоянно скапливалась бы и протекала. Это может привести к тому, что ваша крыша просядет и рухнет. Вместо этого плоские крыши требуют хотя бы небольшого уклона, чтобы дождевая вода и талый снег могли стекать должным образом. Вот почему плоские крыши обычно называют крышами с малым уклоном по сравнению с их аналогами с высоким уклоном. Итак, каков правильный уклон или шаг для плоской кровельной системы?

  В идеале, плоская крыша должна иметь уклон не менее одной четверти дюйма на каждый фут, допуская уклон от 1 до 10 градусов. Так как же правильно наклонить плоскую крышу для дренажа ? Следуйте советам в этом руководстве.

  Почему уклон крыши так важен?

  Наклон крыши также известен как «скат крыши». Уклон крыши определяется тем, насколько она поднимается по вертикали на каждый фут ее горизонтальной протяженности. Например, крыша с шагом 4 из 12 поднимается на 4 дюйма на каждые 12 горизонтальных дюймов, на которые она выдвигается.

  Уклон важен, потому что он влияет на два жизненно важных элемента вашей крыши:

  1. Дренаж: Крыша с более крутым уклоном отводит воду и снег быстрее и эффективнее, чем крыша с более низким уклоном. Вот почему дома в снежном климате часто имеют более крутые скатные крыши, чем в более теплом и дождливом климате.

  2 . Стоимость: При прочих равных, крышу с более низким уклоном построить будет дешевле, чем крышу с более крутым уклоном. Это связано с тем, что для установки требуется меньше материала.

  При этом некоторые другие важные факторы определяют, насколько высоким или низким должен быть уклон крыши.

  На что обратить внимание при определении уклона крыши 📐

  Помимо дренажа и стоимости, при выборе уклона крыши необходимо учитывать еще несколько моментов:

  Конструкция вашей крыши 🏠

  Первый то, что вам нужно учитывать, это общий дизайн вашей крыши. Уклон крыши должен дополнять стиль вашего дома или бизнеса. Более крутая крыша может быть не лучшим выбором для дома в стиле ранчо, а очень низкая крыша может быть не лучшим вариантом для дома в викторианском стиле. Ваш подрядчик также может помочь разобраться в этом.

  Используемый кровельный материал

  Существует пять распространенных материалов для плоских крыш, каждый из которых имеет уникальные преимущества и предназначение, которые также могут влиять на уклон. К ним относятся:

  • BUR (Сборная кровля)
  • ПВХ (поливинилхлорид)
  • EPDM (этилен-пропилен-диеновый мономер)
  • Кровля из модифицированного битума
  • ТПО (термопластичный полиолефин)

  Годовое количество осадков 🌧️

  Если вы живете в районе с большим количеством осадков, подумайте о крыше с более крутым уклоном, чтобы обеспечить быстрый и эффективный сброс воды. С другой стороны, если вы живете в районе с очень небольшим количеством осадков, вам может сойти с рук крыша с более низким уклоном.

  Вероятность снега и льда ❄️

  В климате с большим количеством снега и льда вам нужно убедиться, что ваша крыша может быстро и эффективно избавиться от этих материалов. Вы можете больше склоняться к 10-градусному уклону вашей плоской крыши, а не к гораздо более мелкому 1-градусному.

  Количество аксессуаров для крыши

  Такие элементы, как световые люки, вентиляционные отверстия, манжеты для труб и т. д., могут повлиять на работу вашей крыши и качество дренажа. Навигация вокруг них имеет решающее значение, но также убедитесь, что их оклад и герметик остаются неповрежденными и не имеют утечек, если вы решите пойти с более низким уклоном.

  Как правильно сделать уклон плоской крыши для водоотвода

  Как мы уже говорили ранее, хорошее эмпирическое правило для плоской крыши – делать уклон не менее четверти дюйма на каждый фут. Этот наклон обеспечивает адекватный дренаж, но при этом является экономичным и простым в установке. Есть несколько способов добиться такого уклона на существующей крыше:

  1. Используйте подложку

  Если ваша крыша перестраивается, вы можете создать необходимый уклон, установив подложку на одном краю немного толще, чем на другом . Это создаст тонкий уклон, позволяющий воде стекать с крыши.

  2. Используйте брусчатку

  Если у вас бетонная или асфальтовая крыша, вы можете создать уклон, уложив брусчатку поверх крыши. Брусчатку следует укладывать так, чтобы более толстый край был немного выше, чем более тонкий край.
