Калькулятор уклонов — посчитать онлайн

Чтобы посчитать уклон кровли, крыши, трубопровода, пандуса, лестницы, дороги, реки и т.п. воспользуйтесь нашим очень удобным онлайн калькулятором:

Онлайн калькулятор

Посчитать уклон

Посчитать превышение

Посчитать расстояние

Просто введите значения и выберите единицы измерения уклона.

Теория

Как посчитать уклон

Для того чтобы посчитать уклон вам, для начала, необходимо знать расстояние (L) и превышение (h). Далее следуйте формулам:

В процентах:

Уклон в % = h / L ⋅ 100

В промилле:

Уклон в ‰ = h / L ⋅ 1000

В градусах:

Уклон в ° = arctg(h/L)

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = 500 м дорога поднимается на h = 30 м:

Уклон дороги = 30/500 ⋅ 100 = 6%

Как посчитать превышение

Чтобы вычислить превышение (h), надо знать расстояние (L) и уклон (в процентах, в промилле или в градусах).

Если уклон в процентах (%):

h = L ⋅ Уклон в % /100

Если уклон в промилле (‰):

h = L ⋅ Уклон в ‰ /1000

Если уклон в градусах (°):

h = L ⋅ tg(α) , где α — уклон в градусах

Пример

Для примера найдём превышение h, если расстояние L= 5м, а угол уклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Как посчитать расстояние

Для того чтобы посчитать расстояние (L) необходимо знать превышение (h) и уклон (в процентах, в промилле или в градусах).

Если уклон в процентах (%):

L = h / Уклон в % ⋅ 100

Если уклон в промилле (‰):

L = h / Уклон в ‰ ⋅ 1000

Если уклон в градусах (°):

L = h / tg(α), где α — уклон в градусах

Пример

Для примера посчитаем расстояние (L), которое потребуется железной дороге, чтобы подняться на (h =) 6 м при угле подъёма 30‰:

L = 6 / 30 ⋅1000 = 200 м

См.

также

Как посчитать уклон в процентах

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Методы вычислений уклона в процентах

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

  • самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
  • измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
  • используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

Определение уклона при строительных работах

Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

Смотрите также:

Как отправить груз транспортной компанией? http://domkrat.org/kak-otpravit-gruz-transportnoy-kompaniey/.

Интересное по теме: Кто такой столяр и чем он занимается?

Советы в статье «Виды укладки ламината» здесь.

Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

Tweet

Онлайн калькулятор уклонов в процентах и градусах

Скачать, сохранить результат

Выберите способ сохранения

Информация

Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые. Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.

Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах. В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.

Какие преимущества дает калькулятор уклонов:

Предельная точность выполненных расчетов, которая позволит Вам избежать неудач в процессе строительства.

  • Экономия времени, благодаря исключению необходимости самостоятельных расчетов.
  • Комфортный интерфейс калькулятора, который также принесет Вам определенное удовольствие от работы и не заставит долго разбираться в его работе.

Для того, чтобы воспользоваться нашим калькулятором, Вам необходимо зайти на сайт и провести следующие действия:

Определить что именно нужно посчитать (превышение через уклон и расстояние, уклон через превышение и расстояние или расстояние через превышение и уклон).

  • Выбрать единицу измерения.
  • Ввести данные и нажать кнопку «рассчитать».
  • Пролистать вниз страницы и Вы увидите точный ответ.

поделиться и оценить

Смотрите также:

Добавить комментарий

Уклоны. Теория — на уровне глаз — ЖЖ

Как было сказано ранее, по одному из определений уклон это тангенс угла. С большим интересом узнал, что он равен коэффициенту сцепления. Вот тут и начинает прояснятся тайный смысл предупреждающих дорожных знаков 1.13 и 1.14 (крутой спуск / подъём).

Коэффициентом сцепления называется отношение двух сил – силы, необходимой для сдвига машины с заблокированными колесами, и силы тяжести, прижимающей машину к дороге. Так мы легко можем получить коэффициенты сцепления для сухого асфальта – 7000/10000 = 0,7, для грязной дороги – 3000/10000 = 0,3, и для льда – 1000/10000 = 0,1.
Например, автомобиль, стоящий на сухом асфальтированном уклоне с коэффициентом сцепления 0,7, начнет сползать вниз, если тангенс угла наклона при этом будет равен 70% (это уклон около 35 градусов, вряд ли вы когда-нибудь встретите такой). Но, кроме дорог, существуют улочки старых городов, особенно приморских, с углами наклона, существенно превышающими всевозможные нормативы.
[2]

И в чём практическая ценность этой информации? Вот в чём: если на дворе гололёд, то на дороге с уклоном в 10% и более остановившаяся машина не удержится, будет скатываться.
К тому же, «при движении в сырую погоду вниз по асфальтированному уклону крутизной 20% эффективность торможения падает наполовину. И очень часто вам придется двигаться по мокрому льду с коэффициентом сцепления 0,1 и менее. А это значит, что вы должны внимательно отслеживать предупреждающие дорожные знаки 1.13 и 1.14. Их устанавливают, когда тангенс угла уклона приближается к 10%. Если вы пренебрежете этими знаками и остановитесь на подъеме, то в лучшем случае – не сможете сдвинуться с места. А уж если затормозите на спуске, машину может занести. Старайтесь тормозить двигателем на длительных спусках.» [2]
Вот о чём предупреждают знаки.

Кстати, есть знаки и меньше 10%, поэтому стало интересно в каких случаях их устанавливают.
ГОСТ Р 52289-2004 «Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств», п. 5.2.16:
4% — если длина участка дороги на спуске или подъёме больше 600 метров при данном уклоне.
5% если больше 450 метров
6% если больше 350 метров
7% если больше 300 метров
8% (и более) если больше 270 метров.

Там же указаны и другие случаи, как например расстояние видимости, но сейчас они нас не интересуют.

Причины: почему проценты?

При рассмотрении темы уклонов всегда возникает вопрос, а почему уклон измеряют в процентах, а не в привычных градусах? По этому поводу слышал несколько версий:

а) Карты
Так проще вычислять уклон рельефа на карте или на строительном плане. Рельеф на картах обозначается линиями — горизонталями. Это замкнутая линия, которая получается если мысленно сделать сечение на какой-либо высоте и посмотреть сверху. Проще это представить если вспомнить линию уреза воды реки или водоёма, это тоже своего рода горизонталь.
Горизонтали, т.е. горизонтальные сечения, проводятся через определённое постоянное расстояние по высоте, о чём указывается в примечаниях. Зная высоту сечения горизонталей и определив на карте расстояние между ними можно получить уклон. Чем ближе друг к другу на карте изображены горизонтали, тем рельеф круче.

б) Погрешность
Построить угол, заданный в градусах, так сказать «в натуре» на строительной площадке, задача не из простых, а построить точно и вовсе запредельная. Небольшие величины уклона в градусах имеют вид десятичных дробей, а ведь погрешность даже в 1° на 10 метров длины даст ошибочные 17 сантиметров высоты. Так же, проценты величина относительная, и потому уклон, выраженный в процентах, можно построить имея в распоряжении только рулетку (или иной инструмент для измерения длинны) и уровень.

в) Неравномерность
Дорога, на протяжении всего спуска (подъёма), имеет неравномерный уклон. В каждый отдельный момент угол разный, и поэтому проще посчитать сколько составляет горизонтальная длинна участка спуска (подъёма), и на сколько изменилась высота относительно начала спуска (подъёма).

seyfulmulyukov.livejournal.com / 1avtorul.ru

Все эти версии вполне имеют право на жизнь. Общим для них является то, что для нахождения величины уклона используются меры длинны, которые всегда есть под рукой, а это практично. Что касается дорожных знаков, то более правдоподобной выглядит третья версия (неравномерность уклона), а для строительства дорог вторая (погрешность построений).
Есть ещё Международная Конвенция о дорожных знаках и сигналах за 1968 год, и Европейское соглашение 1971 года, дополняющее эту Конвенцию, по которой на предупреждающих знаках крутизна уклонов и подъемов указывается в процентах. [3]

Что стоит за цифрами, например 1/12 или 10%, много это или мало, как это выглядит и где применяется, рассмотрим в следующий раз на примерах из жизни.


Использованные материалы

1. Словари и энциклопедии на Академике © Академик
2. Материалы сайта «Школа жизни» © Shkolazhizni.ru
3. Википедия © Wikipedia

расчёт и таблица соотношений проценты-градусы.

  Уклон скатов крыши — от чего зависит и в чём он измеряется.

  Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

  Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.




От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

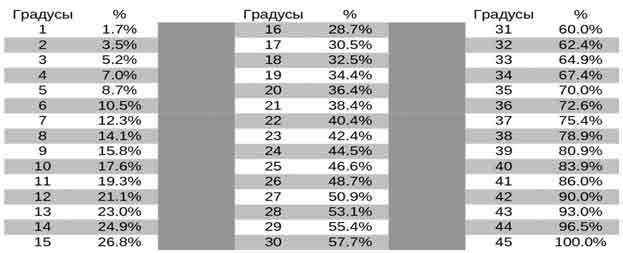

Уклон крыши соотношение градусы-проценты

















градусы %

градусы %

градусы %
1,75% 16° 28,68% 31° 60,09%
3,50% 17° 30,58% 32° 62,48%
5,24% 18° 32,50% 33° 64,93%
7,00% 19° 34,43% 34° 67,45%
8,75% 20° 36,39% 35° 70,01%
10,51% 21° 38,38% 36° 72,65%
12,28% 22° 40,40% 37° 75,35%
14,05% 23° 42,45% 38° 78,13%
15,84% 24° 44,52% 39° 80,98%
10° 17,64% 25° 46,64% 40° 83,90%
11° 19,44% 26° 48,78% 41° 86,92%
12° 21,25% 27° 50,95% 42° 90,04%
13° 23,09% 28° 53,18% 43° 93,25%
14° 24,94% 29° 55,42% 44° 96,58%
15° 26,80% 30° 57,73% 45° 100%



  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:


Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.


Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.


  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.


Минимальный уклон для кровельных материалов (покрытий)









Вид кровли Минимальный уклон крыши
в градусах в % в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) 0-3° до 5% до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) от 15
Фальцевая кровля от 4°


Ондулин

1:11
Волнистые асбоцементные листы (шифер) 16 1:6
Керамическая черепица 11°

1:6
Битумная черепица 11°

1:5
Металлочерепица 14°


Цементно-песчанная черепица 34° 67%
Деревянная кровля 39° 80% 1:1. 125





Как посчитать уклон кровли в процентах

Расчет минимального и оптимального угла наклона крыши в процентах и градусах в зависимости от вида крыши и кровельного материала

Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора, который расположен ниже.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Визуально трактовка понятия выглядит гораздо проще, поскольку при виде плоских вальм или при наличии небольшого уклона (в интервале 2-7%), сразу становится понятно, почему она получила такое название. Эксплуатируемая мансарда указывает на наличие чердачного пространства.

Расчет угла наклона крыши: калькулятор

Как рассчитать угол наклона крыши и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор.

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Результаты расчетов

Регион снеговой нагрузки

Расшифровка полей калькулятора

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

  • В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
  • Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
  • При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
  • К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
  • Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

  • Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
  • Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
  • Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
  • Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
  • Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
  • Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Полезное видео

Как рассчитать угол наклона крыши в видео формате:

Уклон крыши

Уклон скатов крыши – от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт – её уклон. Уклон крыши – это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра – чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • Откровельного покрытия (материала) – Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций – так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы % градусы % градусы %
1,75% 16° 28,68% 31° 60,09%
3,50% 17° 30,58% 32° 62,48%
5,24% 18° 32,50% 33° 64,93%
7,00% 19° 34,43% 34° 67,45%
8,75% 20° 36,39% 35° 70,01%
10,51% 21° 38,38% 36° 72,65%
12,28% 22° 40,40% 37° 75,35%
14,05% 23° 42,45% 38° 78,13%
15,84% 24° 44,52% 39° 80,98%
10° 17,64% 25° 46,64% 40° 83,90%
11° 19,44% 26° 48,78% 41° 86,92%
12° 21,25% 27° 50,95% 42° 90,04%
13° 23,09% 28° 53,18% 43° 93,25%
14° 24,94% 29° 55,42% 44° 96,58%
15° 26,80% 30° 57,73% 45° 100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона – онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер – это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) – горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем – 24°.

Как посчитать уклон кровли в процентах и градусах

Существуют нормативы на уклоны при проектировании различных коммуникаций и сооружений, которыми руководствуются в своей работе архитекторы и строители. Пользоваться можно любыми размерностями, в том числе и градусами. На практике принято крутые склоны обозначать в градусах, а пологие — в процентах и промилле.

Способы вычисления склона в процентах

Единицей измерения крена, в зависимости от его величины, бывают градус, процент, промилле — тысячная доля целого числа: 1‰ = 1/10% = 1/1000 от 1. Физический смысл уклона — отношение перепада высот к длине участка, на котором это наблюдается. По сути — тангенс угла: превышение 12 метров на отрезке дороги в сто метров выражается величиной 0,12 (тангенс) = 12% = 120 ‰. То есть чтобы сделать расчёт уклона в промилле, надо умножить процентный показатель на десять.

При выполнении планировочных работ на земельном участке приходится прибегать к измерениям крутизны косогоров. Сделать это можно несколькими методами:

  1. С помощью нивелира выполняются все необходимые измерения, а потом несложными вычислениями формируется уклон в процентах. Как считать: перепад высот делится на расстояние между точками замеров, и результат умножается на сто процентов.
  2. По плану земельного участка, если на нём вынесены отметки рельефа местности. Разница высот между необходимыми точками считывается с рисунка, а расстояние замеряется масштабной линейкой. Дальнейшие вычисления аналогичны предыдущему способу.

Сделав несложные расчёты, получают некоторое значение и по таблице Брадиса или с помощью инженерного калькулятора находят соответствующее число градусов для искомого угла. Как посчитать уклон в процентах — определено выше: высоту конька делят на половину ширины чердачного перекрытия, если скаты равной величины. Или на проекцию каждой из поверхностей кровли, когда размеры сторон различаются. Можно заметить, что это и есть тангенс уже определённого в градусах угла. Чтобы перейти к процентному выражению уклона, надо выполнить действие: значение tg *100, и результат получится в процентах.

Соотношение величин с уклоном крыши

Для каждого кровельного материала установлены допуски по наименьшему уклону. Другие факторы, влияющие на выбор угла скатов крыши:

  • способность комплексно защищать строение от внешних воздействий — техногенных и природных;
  • стойкость к ветровой нагрузке — крутые поверхности увеличивают парусность сооружения, это делает конструкцию уязвимой;
  • преобладание определённых решений архитекторов в отдельных регионах;
  • количество атмосферных осадков и загрязнений — на кровле с большим уклоном груз накапливаться не будет.

Строительные нормы и правила — СНиП II -26−76 регламентируют пологость скатов в процентах. Соотношение процентов и градусов для некоторых углов приведено в таблице.

Градус º Тангенс Процент, % Промилле, ‰ Градус º Тангенс Процент, % Промилле, ‰
1 0,0175 1,75 17,5 22 0,4040 40,40
5 0,0875 8,75 87,5 24 0,4452 44,52
10 0,1740 17,40 174 26 0,4878 48,78
12 0,2125 21,25 28 0,5318 53,18
14 0,2494 24,94 30 0,5773 57,73
16 0,2868 28,68 35 0,7001 70,01
18 0,3250 32,50 40 0,8390 83,90
20 0,3828 38,28 45 1,0000 100,0

Математические способы расчёта уклона применяются, когда особая точность не нужна, и измерения делают приблизительные. При необходимости вычислить точные показатели, пользуются современными измерительными приборами.

Пример вычисления: расстояние от края ската кровли до проекции линии сопряжения сторон — длина заложения, 5,2 м. Высота от чердачного перекрытия до верхней отметки кровли 2 метра. Уклон (тангенс угла) определяется действием: 2/5,2 = 0,3846. Ближайшее значение из таблицы — 20 градусов, что соответствует примерно 38%.

Другой вариант — с помощью угломера определили угол наклона кровли, его значение 5º. По соответствующей строке уклон поверхности составит 8,75 процента или 87,5 промилле.

Таблица уклонов кровли

Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.

Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

  • Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
  • Двухскатная крыша – состоит из двух скатов, является надежной и простой.
  • Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
  • Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

  • от ветра
  • от кровельного покрытия
  • от архитектурных задумок
  • от атмосферных осадков (снега и дождя)

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

  1. Подобрать кровельный материал
  2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли Минимальный уклон крыши в соотношении высоты ската к заложению
в градусах в %
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) 0-3 0 до 5% до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) от 15
Фальцевая кровля от 4 0
Ондулин 5 0 1:11
Волнистые асбоцементные листы (шифер) 9 0 16 1:6
Керамическая черепица 11 0 1:6
Битумная черепица 11 0 1:5
Металлочерепица 14 0
Цементно-песчанная черепица 34 0 67% 1:1,5
Деревянная кровля 39 0 80% 1:1. 125

Пример №1.

H = 2 м
I = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

Какой уклон крыши должен быть у дома?

Обновлено: 30 августа 2019 · Редакция сайта «Крыша-Про»

От чего зависит уклон кровли?

Уклон кровли — это положение плоскости скатов по отношению к горизонтали. Значение, которое определяется при выполнении проектных работ.

Уклон зависит от трех факторов:

  • количество снега в зимний период
  • сила ветра, характерная для данной местности
  • особенности материала кровельного покрытия

Кроме основных критериев, необходимо учитывать дополнительные условия:

  • назначение чердака — будет ли он эксплуатироваться или отапливаться
  • площадь кровли
  • конструкция крыши, количество скатов
  • ориентация дома относительно направления преобладающих ветров

Важным фактором также станет общая высота здания и его месторасположение. Если строительство ведется в регионе с большими перепадами высот и изменчивым рельефом, нагрузки могут быть компенсированы расположенными поблизости холмами или складками. На плоскости все воздействия приобретают максимальное значение.

Особенности

Уклон кровли во многом определяет нагрузку, которую придется выдерживать стенам и фундаменту дома. Основная особенность состоит в том, что все условия выбора противоречат друг другу. Чем меньше угол наклона скатов, тем экономнее расходуются строительные материалы.

При этом, снеговая нагрузка будет максимальной, так как с пологих крыш снег самостоятельно не сходит. Если увеличить угол, появится возможность самостоятельного соскальзывания снеговых масс, но резко увеличится сопротивление ветрам. Это создает немалую опасность, так как снег — явление сезонное, а сильный ветер возможен в любой день года.

Поэтому процесс подсчета оптимального угла наклона представляет собой поиск компромиссного варианта, обеспечивающего минимальные потери по всем позициям.

Существует масса разновидностей конструкции крыш. Они разрабатывались с учетом условий эксплуатации. Для каждого региона есть своя оптимальная форма кровли. Наиболее распространенные виды:

Односкатная крыша

Распространена в южных странах, где никогда не бывает снега. Угол наклона практически отсутствует.

Двускатная кровля

Типичный вариант для европейских и северных стран.

Шатровый тип

Кровля со скатами, сходящимися вверху в одну точку. Наиболее экономичный вариант в отношении количества стройматериалов, но конструкция стропильной системы — одна из самых сложных.

Вальмовая

Вариант шатровой крыши, где длинные скаты соединяются в продольную линию.

Сводчатая (купол)

Применялась до появления бетонных плит перекрытия. В настоящее время практически не используется.

Многощипцовая

Сложная и эффектная конструкция с множеством ребер и примыканий.

Все эти разновидности могут иметь разный угол наклона скатов, обусловленный величиной предполагаемых нагрузок и условиями эксплуатации.

Влияние климата

Особенности климата оказывают наиболее существенное влияние на степень наклона скатов. Наиболее важными факторами являются:

  • сила ветра
  • величина снеговой нагрузки

Количество дождевой воды не столь важно, поскольку она сразу же стекает с кровли. Основная проблема — снег. Она создает статичную нагрузку на стропила и всю опорную систему дома в целом.

В приложениях СНиП имеется таблица, показывающая зависимость давления снега от географического расположения региона. В некоторых областях оно доходит до полутонны на квадратный метр кровли, что создает опасную для стропильной системы нагрузку. В таких условиях выбирают увеличенные углы наклона скатов и применяют гладкие кровельные покрытия.

Сила ветра — показатель непостоянный. Однако, сильный порыв может разрушить крышу или сорвать кровельное полотно. Поэтому выбирать слишком крутые углы подъема в регионах с преобладающими сильными ветрами или возможными шквалистыми порывами, нецелесообразно.

При проектировании учитывают максимальные значения, отмеченные в данной местности в течение многолетних наблюдений. В приложениях СНиП есть карта регионов России, объединенных по величине характерных ветровых нагрузок.

Для Подмосковья и Московской области у нас есть готовые решения для следующих районов:

В чем измеряется угол уклона крыши?

В геометрии углы определяются в градусах. Строители определяют уклон кровли в процентах и градусах. Обычно, первые фигурируют в рабочей документации, которая используется на стройплощадке. Вторые являются расчетными единицами и применяются в формулах при проектировании.

Градусы обозначают степень расхождения плоскости ската с горизонтальной плоскостью, а проценты — отношение высоты конька к длине одного ската, умноженное на 100. Определение уклона в процентах облегчает практические работы, так как дает точные значения отрезков, к которым привязываются все опорные конструкции крыши.

Во время работ на площадке сложно использовать транспортир или угольник, но обеспечить заданную высоту конька очень легко. Кроме того, значение угла в процентах и градусах связаны между собой. Зная один параметр, несложно вычислить второй.

У скатных крыш уклон превышает 10°. Если значение меньше, крышу относят к плоским видам. Как правило, они лишены традиционной стропильной системы, роль которой выполняет разуклонка кровли. Такие конструкции актуальны для южных регионов, где единственной необходимостью становится организация стока воды.

Как рассчитать?

Расчет угла наклона скатов представляет собой поиск оптимального значения, обеспечивающего наименьшие нагрузки от снега и ветра. Кроме этого, целью расчетов является снижение количества стройматериалов и создание максимально прочной стропильной системы.

Параллельно с вычислением уклона производят выбор кровельного покрытия, характеристики которого усиливаются при эксплуатации в разных условиях.

В первую очередь выделяют источник наибольшей опасности для стропильной системы и всех опорных конструкций. Это характерные для данной местности факторы — объемы снега, сила ветра. Учитывают также высоту здания (используются специальные коэффициенты) и расположение. Для домов, построенных на открытой местности, климатические воздействия проявляются сильнее, чем для зданий, расположенных в зоне плотной городской застройки.

Самый простой расчет — определение отношения высоты коньковой части кровли к половине ширины дома относительно продольной оси.

Этот способ дает значение в процентах, которые при желании несложно перевести в градусы. Для тех, кому сложно сделать вычисления самостоятельно, существуют специальные таблицы, по которым легко определить показатели данного ската по одному из известных параметров.

Нормативные значения

В первую очередь необходимо определить минимальный уклон кровли, который регулируют требования СНиП или СП. Он выбирается исходя из характеристик выбранного покрытия. Наименьшим допустимым значением считается 1-1,5°.

Внимание! Наиболее распространены значения между 20° и 35°, которые обеспечивают экономию материалов и максимальную прочность конструкции под нагрузками.

В нормативах имеются диаграммы, по которым можно определить оптимальный угол наклона в предлагаемых условиях.

Минимальный уклон кровли для разных материалов

Поверхность разных кровельных покрытий может быть гладкой и шероховатой. Это определяет наиболее подходящий угол наклона. Состояние внешнего слоя материала обеспечивает силу сцепления со снегом, создает возможность удерживать в мелких впадинках частицы влаги. Замерзая, они начинают расширяться и понемногу разрывать полотно.

Внимание! Чем больше шероховатость, тем круче должен быть угол наклона.

В сети есть множество таблиц, демонстрирующих зависимость различных кровельных покрытий и углов наклона. При необходимости можно использовать их для определения минимально допустимых значений. Но использование знаний опытных инженеров может ускорить расчет и упростить выбор нужных параметров кровли.

Видео: выбор формы и габаритов

Как правильно рассчитать уклон кровли

В системе основных конструктивных элементов (фундамент, стены, перекрытия, крыша) любого дома или здания роль архитектурного завершения принадлежит крыше, которая не только определяет внешний вид дома, но и в главной своей части выполняет функции защиты от атмосферного воздействия (снег, дождь, солнечное излучение). И оттого, как эти функции выполняются, в немалой степени зависят безопасность, комфорт и самочувствие жильцов.

Конструктивно любая крыша делится на две части: несущая (стропила, фермы, панели) и ограждающая кровля (оболочка).

Крыша и ее части

Крыши делятся на односкатные и многоскатные. В свою очередь, у многоскатных крыш есть свои подвиды (в зависимости от количества и расположения скатов): вальмовая, шатровая , мансардная, щипцовая и другие.

Конструктивно любая крыша делится на две части: несущая (стропила, фермы, панели) и ограждающая кровля (оболочка). Для выполнения своих защитных функций крыши строятся под некоторым углом (уклон ската) к горизонту. Угол может измеряться в градусах или в процентах. Прилагаем таблицу перевода одних единиц измерения в другие (см. таблицу). Если уклон не превышает 3-5 градусов (в процентах 5-9), то крыша называется плоской. Для больших углов получаем скатные крыши (скат – наклонная плоскость). По форме, в зависимости от количества скатов, крыши делятся на односкатные и многоскатные. В свою очередь, у многоскатных крыш есть свои подвиды (в зависимости от количества и расположения скатов): вальмовая, шатровая , мансардная, щипцовая и другие.

Итак, необходимо отметить еще раз, что уклон кровли крыши колеблется в широких пределах.

Что же влияет на этот параметр крыши?

  1. Сила ветра – чем больше уклон, тем большую величину ветровых нагрузок выдерживает крыша.
  2. Атмосферные осадки – для регионов с большим количеством осадков в виде снега, дождей рекомендуются крутые крыши, препятствующие скоплению снега, листьев, грязи.
  3. Кровельное покрытие – для каждого материала покрытия рекомендуется свой оптимальный наклон.
  4. Архитектурные предпочтения – по местным традициям в разных регионах предпочтение отдается той или иной конструкции.

Уклон кровли: факторы влияния

Остановимся более подробно на каждом из факторов.

Ветровая нагрузка. Параметр, прямо пропорциональный углу ската: чем больше наклон, тем большее сопротивление ветру оказывает крыша, но и тем выше вероятность того, что покрытие может быть разрушено. Малый угол ската – меньше сопротивление, но в этом случае ветер проникает под стыки и может сорвать листы кровли. Специалисты рекомендуют для районов с частыми сильными порывами ветра угол ската – 15-20 градусов (в процентах 27-36), для местности с несильными ветрами – 35-40 (в процентах 70-84).

Дождь и снег. Чем больше уклон ската, тем быстрее и лучше сходит снег и уходит вода. Практика показывает, что для районов с большим количеством осадков самый оптимальный вариант – 45 градусов, а для небольших осадков достаточным будет угол в 30 градусов. При меньшей величине уклона кровли вода может загоняться под стыки и нарушать герметичность кровли даже при небольшом ветре.

Материал для кровли. Самый важный фактор, при правильном учете которого кровля будет служить долго и надежно. Укажем рекомендуемые углы наклона.

  1. Штучные материалы: черепица и шифер. Для керамической и битумной черепицы наименьший уклон – 11 градусов. Для шифера (асбоцементные листы) – 9 градусов. Такие скаты предотвращают накапливание и просачивание воды на стыках.
  2. Рулонные материалы – рубероид, рубемаст, мембранное покрытие и другие. Кровля состоит из нескольких слоев: небольшой уклон (2-5 градусов) – 3,4 слоя, больший угол (до 18) – 2 слоя. Материалы достаточно дешевы, легко укладываются, ремонтируются, но недолговечны и требуют для скатной кровли сплошной обрешетки (конструкция из досок, на которую крепится кровля).
  3. Профнастил – рекомендуемый угол наклона составляет 12 градусов. При меньших углах необходимо проклеивать стыки кровли герметиками.
  4. Ондулин – облицовочный и кровельный материал. Оптимальный угол ската – 5-6 градусов.

Отметим, что перечисленные материалы обладают своими относительными преимуществами и недостатками для разных климатических и температурных условий, разных строений, разных конструкций крыши и, наконец, разных предпочтений и возможностей хозяина постройки. Но, в любом случае, чтобы рассчитать количество материала, обязательно надо учитывать указанные минимальные или оптимальные углы ската кровли.

Самостоятельный математический расчет элементов крыши

Таблица преобразования градусов в проценты.

Рассмотрим примеры практического применения таблицы преобразования градусов в проценты. Чтобы найти высоту конька (точки соединения скатов) математическим способом, применим следующий алгоритм.

Пусть ширина строящегося дома составляет 8 метров. После выбора материала кровли, учета климатических условий, бюджетных возможностей определяем, что угол уклона должен составлять 24 градуса. Берем половину ширины дома (4 метра), умножаем на 44,5 (из таблицы для угла в 24 градуса) и делим на 100. Получаем результат: 4*44,5/100 = 1,78 м. Примерно 1,8 м – это и есть высота конька, на которую должны быть подняты стропила.

Таким образом, варьируя материал (ассортимент широко представлен на современном рынке) согласно климатическим условиям и бюджету, вы сами сможете выбрать нужный уклон кровли и рассчитать высоту крыши, используя в качестве инструментов только рулетку, угольник и калькулятор.

Бывают случаи, когда необходимо определить уклон ската кровли уже готового строения. Найти его несложно по следующей формуле: i = H / L, где i – уклон кровли, H – высота конька, L – половина пролета (ширины здания). Если нужно произвести расчет в процентах, то применяем формулу: i = H / L * 100%.

Уклон = 1,78 / 4 * 100% = 44,5%

Из таблицы преобразования “градусы в проценты” для 44,5% находим величину 24 – градусная мера.

Вот так, доступно и просто вы можете самостоятельно посчитать параметры кровли: ее уклона, формы, материала.

Заметим, что посчитать параметры крыши (высота конька, угол уклона) можно и с помощью специализированных программ, которые можно найти в интернете.

значение, формула, как определить, построение

При проведении инженерных и других расчетах, а также работе с инженерной графикой и создании чертежей приходится создавать уклон. Конусность получила весьма широкое распространение, она применяется при изготовлении самых различных деталей. Показатель конусности рассчитывается в большинстве случаев при создании деталей, которые получили широкое распространение в сфере машиностроения. Рассмотрим основные параметры, особенности начертания и многие другие моменты подробнее.



Значение конусности

Рассматривая конусность следует учитывать, что этот показатель напрямую связан с уклоном. Этот параметр определяет отклонение прямой лини от вертикального ил горизонтального положения. При этом конусность 1:3 или конусность 1:16 существенно отличается. Определение уклона характеризуется следующими особенностями:

  1. Под уклоном подразумевается отношение противолежащего катета прямоугольного треугольника к прилежащему. Этот параметр еще называют тангенс угла.
  2. Для расчета примеряется следующая формула: i=AC/AB=tga.

Стоит учитывать, что нормальные конусности несколько отличаются от рассматриваемого ранее параметра. Это связано с тем, что конусностью называется соотношение диаметра основания к высоте.

Рассчитать этот показатель можно самым различным образом, наибольшее распространение получила формула K=D/h. В некоторых случаях обозначение проводится в процентах, так как этот переменный показатель применяется для определения всех других параметров.

Рассматривая конусность 1:7 и другой показатель следует также учитывать особенности отображения информации на чертеже. Чаще всего подобное отображение проводится при создании технической документации в машиностроительной области.

Обозначение конусности на чертеже

При создании технической документации должны учитываться все установленные стандарты, так как в противном случае она не может быть использована в дальнейшем. Рассматривая обозначение конусности на чертежах следует уделить внимание следующим моментам:

  1. Отображается диаметр большого основания. Рассматриваемая фигура образуется телом вращения, которому свойственен диаметральный показатель. В случае конуса их может быть несколько, а изменение показателя происходит плавно, не ступенчато. Как правило, у подобной фигуры есть больший диаметр, а также промежуточной в случае наличия ступени.
  2. Наносится диаметр меньшего основания. Меньшее основание отвечает за образование требуемого угла.
  3. Рассчитывается длина конуса. Расстояние между меньшим и большим основанием является показателем длины.
  4. На основании построенного изображения определяется угол. Как правило, для этого проводятся соответствующие расчеты. В случае определения размера по нанесенному изображению при применении специального измерительного прибора существенно снижается точность. Второй метод применяется в случае создания чертежа для производства неответственных деталей.

Простейшее обозначение конусности предусматривает также отображения дополнительных размеров, к примеру, справочную. В некоторых случаях применяется знак конусности, который позволяет сразу понят о разности диаметров.

Выделяют достаточно большое количество различных стандартов, которые касаются обозначения конусности. К особенностям отнесем следующее:

  1. Угол может указываться в градусах дробью или в процентах. Выбор проводится в зависимости от области применения чертежа. Примером можно назвать то, что в машиностроительной области указывается значение градуса.
  2. В машиностроительной области в особую группу выделяют понятие нормальной конусности. Она варьирует в определенном диапазоне, может составлять 30, 45, 60, 75, 90, 120°. Подобные показатели свойственны большинству изделий, которые применяются при сборке различных механизмов. При этом выдержать подобные значения намного проще при применении токарного оборудования. Однако, при необходимости могут выдерживаться и неточные углы, все зависит от конкретного случая.
  3. При начертании основных размеров применяется чертежный шрифт. Он характеризуется довольно большим количеством особенностей, которые должны учитываться. Для правильного отображения используется табличная информация.
  4. Для начала указывается значок конусности от которого отводится стрелка и отображается величина. Особенности отображения во многом зависит от того, какой чертеж. В некоторых случаях наносится большое количество различных размеров, что существенно усложняет нанесение конусности. Именно поэтому предусмотрена возможность использования нескольких различных методов отображения подобной информации.

На чертеже рассматриваемый показатель обозначается в виде треугольника. При этом требуется цифровое значение, которое может рассчитываться при применении различных формул.

Формула для определения конусности

Провести самостоятельно расчет конусности можно при применении различных формул. Стоит учитывать, что в большинстве случаев показатель указывается в градусах, но может и в процентах – все зависит от конкретного случая. Алгоритм проведения расчетов выглядит следующим образом:

  1. K=D-d/l=2tgf=2i. Данная формула характеризуется тем, что конусность характеризуется двойным уклоном. Она основана на получении значения большого и меньшего диаметра, а также расстояния между ними. Кроме этого определяется угол.
  2. Tgf=D/2L. В данном случае требуется протяженность отрезка, который связывает большой и малый диаметр, а также показатель большого диаметра.
  3. F=arctgf. Эта формула применяется для перевода показателя в градусы. Сегодня в большинстве случаев применяются именно градусы, так как их проще выдерживать при непосредственном проведении построений. Что касается процентов, то они зачастую указываются для возможности расчета одного из диаметров. К примеру, если соотношение составляет 20% и дан меньший диаметр, то можно быстро провести расчет большого.

Как ранее было отмечено, конусность 1:5 и другие показатели стандартизированы. Для этого применяется ГОСТ 8593-81.

На чертеже вычисления не отображаются. Как правило, для этого создается дополнительная пояснительная записка. Вычислить основные параметры довольно просто, в некоторых случаях проводится построение чертежа, после чего измеряется значение угла и другие показатели.

Скачать ГОСТ 8593-81

Угол конуса

Важным показателем при построении различных чертежей считается угол конуса. Он определяется соотношение большого диаметра к меньшему. Высчитывается этот показатель по следующим причинам:

  1. На момент обработки мастер должен учитывать этот показатель, так как он позволяет получить требуемое изделие с высокой точностью размеров. В большинстве случаев обработка проводится именно при учете угла, а не показателей большого и малого диаметра.
  2. Угол конуса рассчитывается на момент разработки проекта. Этот показатель наносится на чертеж или отображается в специальной таблице, которая содержит всю необходимую информацию. Оператор станка или мастер не проводит расчеты на месте производства, вся информация должна быть указана в разработанной технологической карте.
  3. Проверка качества изделия зачастую проводится по малому и большему основанию, но также могут применяться инструменты, по которым определяется показатель конусности.

Как ранее было отмечено, в машиностроительной области показатель стандартизирован. В другой области значение может существенно отличаться от установленных стандартов. Некоторые изделия характеризуются ступенчатым расположение поверхностей. В этом случае провести расчеты достаточно сложно, так как есть промежуточный диаметр.

Что такое уклон?

Как ранее было отмечено, довольно важным показателем можно считать уклон. Он представлен линией, которая расположена под углом к горизонту. Если рассматривать конусность на чертеже, то она представлена сочетанием двух разнонаправленных уклонов, которые объединены между собой.

Понятие уклона получило весьма широкое распространение. В большинстве случаев для его отображения проводится построение треугольника с определенным углом.

Две вспомогательные стороны применяются для расчета угла, которые и определяет особенности наклона основной поверхности.

Как определить уклон

Для определения уклона достаточно воспользоваться всего одной формулой. Как ранее было отмечено, существенно упростить задачу можно при построении прямоугольного треугольника. Среди особенностей подобной работы отметим следующие моменты:

  1. Определяется начальная и конечная точка отрезка. В случае построения сложной фигуры она определяется в зависимости от особенностей самого чертежа.
  2. Проводится вертикальная линия от точки, которая находится выше. Она позволяет построить прямоугольный треугольник, который часто используется для отображения уклона.
  3. Под прямым углом проводится соединение вспомогательной линии с нижней точкой.
  4. Угол, который образуется между вспомогательной и основной линией в нижней точке высчитывается для определения наклона.

Формула, которая требуется для вычисления рассматриваемого показателя указывалась выше. Стоит учитывать, что полученный показатель также переводится в градусы.

Особенности построения уклона и конусности

Область черчения развивалась на протяжении достаточно длительного периода. Она уже много столетий назад применялась для передачи накопленных знаний и навыков. Сегодня изготовление всех изделия может проводится исключительно при применении чертежей. При этом ему больше всего внимания уделяется при наладке массового производства. За длительный период развития черчения были разработаны стандарты, которые позволяют существенно повысить степень читаемости всей информации. Примером можно назвать ГОСТ 8593-81. Он во многом характеризует конусность и уклон, применяемые методы для их отображения. Начертательная геометрия применяется для изучения современной науки, а также создания различной техники. Кроме этого, были разработаны самые различные таблицы соответствия, которые могут применяться при проведении непосредственных расчетов.

Различные понятия, к примеру, сопряжение, уклон и конусность отображаются определенным образом. При этом учитывается область применения разрабатываемой технической документации и многие другие моменты.

К особенностям построения угла и конусности можно отнести следующие моменты:

  1. Основные линии отображаются более жирным начертанием, за исключением случая, когда на поверхности находится резьба.
  2. При проведении работы могут применяться самые различные инструменты. Все зависит от того, какой метод построения применяется в конкретном случае. Примером можно назвать прямоугольный треугольник, при помощи которого выдерживается прямой угол или транспортир.
  3. Отображение основных размеров проводится в зависимости от особенностей чертежа. Чаще всего указывается базовая величина, с помощью которой определяются другие. На сегодняшний день метод прямого определения размеров, когда приходится с учетом масштаба измерять линии и углы при помощи соответствующих инструментов практически не применяется. Это связано с трудностями, которые возникают на производственной линии.

В целом можно сказать, что основные стандарты учитываются специалистом при непосредственном проведении работы по построению чертежа.

Часто для отображения уклона в начертательной геометрии создаются дополнительные линии, а также обозначается угол уклона.

В проектной документации, в которой зачастую отображается конусность, при необходимости дополнительная информация выводится в отдельную таблицу.

Построение уклона и конусности

Провести построение уклона и конусности достаточно просто, только в некоторых случаях могут возникнуть серьезные проблемы. Среди основных рекомендаций отметим следующее:

  1. Проще всего отображать нормальные конусности, так как их основные параметры стандартизированы.
  2. В большинстве случаев вводной информацией при создании конусности становится больший и меньший диаметр, а также промежуточное значение при наличии перепада. Именно поэтому они откладываются первыми с учетом взаимного расположения, после чего проводится соединение. Линия, которая прокладывается между двумя диаметрами и определяет угол наклона.
  3. С углом наклона при построении возникает все несколько иначе. Как ранее было отмечено, для отображения подобной фигуры требуется построение дополнительных линий, которые могут быть оставлены или убраны. Существенно упростить поставленную задачу можно за счет применения инструментов, которые позволяют определить угол наклона, к примеру, транспортир.

На сегодняшний день, когда компьютеры получили весьма широкое распространение, отображение чертежей также проводится при применении специальных программ. Их преимуществами можно назвать следующее:

  1. Простоту работы. Программное обеспечение создается для того, чтобы существенно упростить задачу по созданию чертежа. Примером можно назвать отслеживание углов, размеров, возможность зеркального отражения и многое другое. При этом не нужно обладать большим набором различных инструментов, достаточно приобрести требуемую программу и подобрать подходящий компьютер, а также устройство для печати. За счет появления программного обеспечения подобного типа построение конусности и других поверхностей существенно упростилось. Именно поэтому на проведение построений уходит намного меньше времени нежели ранее.
  2. Высокая точность построения, которая требуется в случае соблюдения масштабов. Компьютер не допускает погрешности, если вся информация вводится точно, то отклонений не будет. Этот момент наиболее актуален в случае создания проектов по изготовлению различных сложных изделий, когда отобразить все основные размеры практически невозможно.
  3. Отсутствие вероятности допущения ошибки, из-за которой линии будут стерты. Гриф может растираться по поверхности, и созданный чертеж в единственном экземпляре не прослужит в течение длительного периода. В случае использования электронного варианта исполнения вся информация отображается краской, которая после полного высыхания уже больше не реагирует на воздействие окружающей среды.
  4. Есть возможность провести редактирование на любом этапе проектирования. В некоторых случаях в разрабатываемый чертеж приходится время от времени вносить изменения в связи с выявленными ошибкам и многими другим причинами. В случае применения специального программного обеспечения сделать это можно практически на каждом этапе проектирования.
  5. Удобство хранения проекта и его передачи. Электронный чертеж не обязательно распечатывать, его можно отправлять в электронном виде, а печать проводится только при необходимости. При этом вся информация может копироваться много раз.

Процедура построения при применении подобных программ характеризуется достаточно большим количеством особенностей, которые нужно учитывать. Основными можно назвать следующее:

  1. Программа при построении наклонных линий автоматически отображает угол. Проведенные расчеты в этом случае позволяют проводить построение даже в том случае, если нет информации об большом или малом, промежуточном диаметре. Конечно, требуется информация, касающаяся расположения диаметров относительно друг друга.
  2. Есть возможность использовать дополнительные инструменты, к примеру, привязку для построения нормальной конусности. За счет этого существенно прощается поставленная задача и ускоряется сама процедура. При черчении от руки приходится использовать специальные инструменты для контроля подобных параметров.
  3. Длина всех линий вводится числовым методом, за счет чего достигается высокая точность. Погрешность может быть допущена исключительно при применении низкокачественного устройства для вывода графической информации.
  4. Есть возможность провести замер всех показателей при применении соответствующих инструментов.
  5. Для отображения стандартов используются соответствующие инструменты, которые также существенно упрощают поставленную задачу. Если программа имеет соответствующие настройки, то достаточно выбрать требуемый инструмент и указывать то, какие размеры должны быть отображены. При этом нет необходимости знания стандартов, связанных с отображением стрелок и других линий.

Есть несколько распространенных программ, которые могут применяться для построения самых различных фигур. Их применение на сегодняшний день считается стандартом. Для работы требуются определенные навыки, а также знание установленных норм по отображению различных плоскостей и размеров. Не стоит забывать о том, что рассматриваемое программное обеспечение является лишь инструментом, вся работа выполняется инженером.

Понятие конусности встречается в достаточно большом количестве различной технической литературы. Примером можно назвать машиностроительную область, в которой распространены конусные валы и другие изделия. На практике производство подобных изделий может создавать довольно большое количество проблем, так как выдерживать заданный угол не просто.

Расчет уклона и общего уклона в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно обозначаются в градусах. Полезно понять, как рассчитать каждый метод.

Существует три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.

Расчет градиента уклона

Градиенты уклона записываются как Y: X, где Y — это единичная величина подъема, а X — это пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, уклон будет 3:36 или 1:12. Это читается как «наклон один из двенадцати».

Расчет процента уклона

Процент уклона рассчитывается так же, как и уклон.Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.

Расчет уклона в градусах

Самый сложный способ вычисления наклона — в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсации подъема, деленная на длину пробега, даст угол.

Таблица общих наклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Полы с уклоном 1:20 не требуют поручней, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 — это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые разрешают максимальный поперечный уклон 1:50.

Градусов Градиент Процент
0,6 ° 1: 95,49 1,0%
1 ° 1: 57.29 1,7%
1,15 ° 1 : 50 2%
1,19 ° 1: 48 2,08%
2,86 ° 1: 20 5%
4,76 ° 1: 12 8 .3%
7,13 ° 1: 8 12,5%
10 ° 1: 5,67 17,6%
14,04 ° 1: 4 25%
15 ° 1: 3,73 26,8%
26,57 ° 1: 2 50%
30 ° 1: 1,73 57,7%
45 ° 1: 1 100%
56.31 ° 1: 0,67 150%
60 ° 1: 0,6 173,2%
63,43 ° 1: 0,5 200%
78,69 ° 1 : 0,2 500%
89,43 ° 1: 0,1 1000%
90 ° 1: 0 инф.

Скаты крыши

Наклоны крыши идентифицируются с помощью описанного выше градиентного метода, где высота подъема варьируется, но обычно длина спуска составляет 12.На некоторых очень крутых крышах вы можете увидеть инвертированный градиент, так что длина пролета меняется, но подъем сохраняется как 12.

Кровля с малым уклоном

Кровли с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.

Градиент крыши Градусов Процент
1/4: 12 1,19 ° 2,08%
1/2: 12 2,39 ° 4.17%
1: 12 4,76 ° 8,3%
2: 12 9,46 ° 16,67%
3: 12 14,04 ° 25%

Крутые крыши

Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей — эти крыши проливают воду и не считаются водонепроницаемыми.

Градиент крыши Градусов Процент
4: 12 18.43 ° 33,33%
5: 12 22,62 ° 41,67%
6: 12 26,57 ° 50%
7: 12 30,26 ° 58,33 %
8: 12 33,69 ° 66,67%
9: 12 36,87 ° 75%
10: 12 39,81 ° 83,33%
11: 12 42.51 ° 91,67%
12: 12 45 ° 100%

Как преобразовать процентный уклон в градусы

Обновлено 14 декабря 2019 г.

Автор: Крис Дезил

Когда вы Если вы едете по холмистой местности, вы встретите дорожные знаки, предупреждающие вас о крутом подъеме впереди, и они всегда выражаются в процентах. Для дальнобойщиков 4-процентного понижения уровня достаточно, чтобы переключиться на пониженную передачу, и если вы едете на старом внедорожнике с недостаточно мощным двигателем, вы можете дважды подумать, пытаясь подняться на уклон круче 10 процентов.Но что означает процент уклона в градусах?

Не только водителям может потребоваться переводить процентную оценку в степени. Архитекторы, ландшафтные дизайнеры и менеджеры по охране окружающей среды часто выражают уклон в процентах, но им может быть удобнее переводить в градусы при проведении расчетов. У них может быть калькулятор угла наклона к градусам, который они могут использовать в офисе, но в полевых условиях им, возможно, придется делать расчеты самостоятельно.

Что такое процент уклона?

Процент уклона или уклон в процентах — это дробное выражение.Он выражает отношение разницы в высоте между двумя точками на склоне к горизонтальному расстоянию между точками, умноженному на 100. Например, 10-процентный уклон означает, что на каждые 100 футов горизонтального расстояния высота изменяется на 10 футов:

{10 футов \ более 100 футов} × 100 = 10%

Предположим, что наклон изменяется на 25 футов на расстоянии 1000 футов. Тогда процент наклона будет

{25 \ более 1000} × 100 = 2,5%

Преобразование процентного уклона в градусы

Чтобы преобразовать процентный уклон в градусы, вам нужно использовать небольшую тригонометрию.Если вы рассматриваете наклон между двумя точками как гипотенузу прямоугольного треугольника, изменение высоты между этими точками — это подъем треугольника или длина стороны, противоположной углу наклона (θ), и расстояние по горизонтали. между точкой — отрезок или длина стороны, примыкающей к θ. Подъем над пробегом — это тангенс угла θ.

Вот как преобразовать в градусы:

  1. Выразите процентную оценку как долю от 100.Например, 10-процентная оценка составляет 10/100, а 25-процентная оценка — 25/100.
  2. Преобразует дробь в десятичную дробь. В приведенных выше примерах 10/100 = 0,1 и 25/100 = 0,25.
  3. Найдите десятичные дроби в таблице касательных, чтобы найти углы, которым они соответствуют. Например, если tanθ равен 0,1, θ немного меньше 6 градусов (на самом деле это 5,7 градусов), а если tanθ равен 0,25, θ немного больше 14 градусов (14,04 градуса).

На первый взгляд, соблазнительно предположить, что процент уклона 100 соответствует углу 90 градусов, но это не так.Когда процент уклона равен 100, подъем по любому горизонтальному расстоянию равен пробегу, а тангенс угла равен 1, что соответствует уклону в 45 градусов. Угол в 90 градусов соответствует бесконечному проценту уклона.

Использование калькулятора для определения градусов

Если у вас нет под рукой таблицы касательных, вы можете использовать научный калькулятор в качестве калькулятора наклона к градусам. После преобразования процента наклона в десятичную дробь вы захотите, чтобы калькулятор отображал арктангенс или арктангенс, который представляет собой угол, соответствующий этой дроби.

Некоторые калькуляторы имеют клавишу (arctan), обычно обозначаемую (tan -1 ). Введите дробь, нажмите эту кнопку и прочтите угол. Если у вас нет клавиши (arctan), нажмите клавишу (2nd) или клавишу инверсии (INV), введите дробь и нажмите клавишу (tan), чтобы получить соответствующий угол в градусах.

4,5 Наклон | NWCG

Под уклоном понимается угол или уклон уклона. Наклон может быть восходящим или нисходящим. Наклон обычно выражается в процентах и ​​соответствует величине подъема или вертикальному расстоянию, деленному на пробег, или горизонтальному расстоянию.Процент означает на 100. Наклон можно также выразить как угол, который дает величину отклонения от плоскости в градусах. Преобразование между процентом наклона и углом наклона можно выполнить с помощью научного калькулятора и функции обратного тангенса (тангенса угла наклона). По сути, угол наклона — это арктангенс процента уклона (с процентом наклона, выраженным в десятичной дроби).

Пример 1 — Наклон составляет 60 процентов. Какой угол наклона?
Шаг 1. Преобразовать 60 процентов в десятичную форму. Шестьдесят процентов означает 60 из 100. Можно написать 60/100 = 0,60. См. Главу 1.
Угол наклона = обратный тангенс угла наклона в процентах (в десятичной системе)
Угол наклона = обратный тангенс угла наклона 0,60
Шаг 2. Введите .6 в калькулятор и нажмите кнопку инверсии, инверсии или «2nd» , затем нажмите кнопку загар, чтобы получить арктангенс. Калькулятор покажет угол наклона.

Уклон 60 процентов соответствует углу наклона 31 °.

ИЗМЕРЕНИЕ ПРОЦЕНТОВ НАКЛОНА

Процент уклона можно измерить с помощью клинометра или измерителя наклона, или разделив подъем на пробег, как описано в этом мультимедийном руководстве. Щелкните рисунок ниже, чтобы просмотреть урок, который включает аудио.

Щелкните изображение выше, чтобы просмотреть руководство по измерению уклона.

Если у вас есть клинометр или другое цифровое устройство для измерения процента наклона в полевых условиях, наведите курсор на клинометр, как показано ниже:
1.Откройте оба глаза, чтобы увидеть объект и прочитать шкалу.
2. Проверьте, какая шкала читается. В видоискателе есть две шкалы: шкала наклона в процентах на правом поле и шкала угла наклона на левом поле. Вертикальный угол указывается в градусах.
3. Наведитесь на клинометр с уровня глаз до объекта или до удаленной точки, которая также находится примерно на уровне глаз.
4. Считайте по шкале наклон в процентах или градус наклона.

Обратите внимание, что на неровной местности клинометр следует помещать на веху на уровне глаз и снимать показания с удаленной точки на другой вехе той же высоты, чтобы получить более точные показания.

Пример 2 — Используйте измерения подъема и спуска на рисунке ниже, чтобы оценить наклон в процентах.

Процент уклона = (8 футов / 40 футов) × 100 = 0,20 × 100 = 20%

Процент уклона составляет 20 процентов.

РАСЧЕТ ГОРИЗОНТАЛЬНОГО РАССТОЯНИЯ

Если наклон и вертикальное расстояние (подъем) известны, то можно рассчитать горизонтальное расстояние (пробег). Уравнение процента наклона можно изменить, чтобы получить уравнение для горизонтального расстояния.

Процент уклона = (подъем / спуск) × 100
Переставьте члены уравнения: умножьте обе части на пробег.
участок × уклон% = подъем / спуск × 100 × участок
Разделите обе стороны на процент уклона.
(пробег × уклон%) / (уклон%) = (подъем × 100) / (уклон%)

пробег = (подъем × 100) / уклон% — это мера горизонтального расстояния.

Пример 3 — Холм имеет уклон 8 процентов. Высота холма 15 футов. Какое расстояние по горизонтали?

горизонтальное расстояние = пробег = (подъем × 100) / уклон%

Шаг 1.Введите указанные значения в уравнение.

Шаг 2. Решить.
пробег = ((15 футов × 100) / 8) = (1500 футов / 8) = 188 футов

Горизонтальное расстояние холма составляет 188 футов.

РАСЧЕТ РАССТОЯНИЯ НАКЛОНА

Расстояние откоса (h) — это длина откоса от низа до верха откоса, которая больше, чем расстояние по вертикали и горизонтали.

Наклонное расстояние можно рассчитать, если известны вертикальная высота (подъем) и горизонтальное расстояние (пробег) прямого угла.Существует прямой угол, если вертикальные и горизонтальные расстояния «истинны» по отношению к вертикали и горизонтали соответственно. См. Следующий рисунок, на котором x обозначен как бег, а y как подъем. Чтобы рассчитать наклонное расстояние, вам понадобится базовый научный калькулятор с функцией квадратного корня (√z).

Пример 4 — Найдите наклонное расстояние для вертикального и горизонтального расстояний, показанных на рисунке ниже.

Шаг 1. Используйте уравнение h = √ (x 2 + y 2 )
наклонное расстояние =
√ [(горизонтальное расстояние) 2 + (вертикальное расстояние) 2 ]

Шаг 2. Измените все значения на те же единицы, в данном случае футы. Коэффициент преобразования составляет 12 дюймов = 1 фут.

Шаг 3. Подставьте значения в уравнение и решите.
h = √ (x 2 + y 2 )

h = √ [(41,7 футов × 41,7 футов) + (9,3 футов × 9,3 футов)] = √ [(1738,9 футов 2 + 86,5 футов 2 )]

h = √ (1825 футов 2 ) = 42,7 футов

Какое наклонное расстояние в футах и ​​дюймах?
h = 42 футов + 0.7 футов × 12 дюймов / 1 фут = 42 фута 8 дюймов

См. Главу 2, раздел 2.1 для обзора преобразований единиц.

h = наклонное расстояние = 42,7 фута или 42 фута 8 дюймов

{{quiztitle}}

Выберите правильный ответ из следующих вопросов:

2.3 Использование процента уклона для определения высоты дерева — измерения леса

Для определения высоты дерева измеряется длина спуска и уклона, которые затем используются для расчета подъема (рисунок 2.3).

Рисунок 2.3. Дерево образует прямой угол с землей, поэтому с его помощью и земли можно нарисовать треугольник или склон.

[латекс] \ displaystyle \ left ({\ frac {{rise}} {{run}}} \ right) \ left ({100} \ right) = [/ latex]% уклона

Решите уравнение% наклона для подъема следующим образом:

1. Умножьте обе части уравнения на пробег, чтобы исключить пробег в левой части уравнения

[латекс] \ displaystyle \ frac {{\ left ({run} \ right) \ left ({rise} \ right) \ left ({100} \ right)}} {{run}} = [/ latex] ( пробег) (% уклона)

2. Разделите обе части на 100, чтобы сократить 100 в левой части уравнения

[латекс] \ displaystyle ~ \ frac {{\ left ({rise} \ right) \ left ({100} \ right)}} {{100}} = \ frac {{\ left ({run} \ right) }} {{100}} [/ latex] (% уклона)

Остается следующее уравнение:

[латекс] \ displaystyle rise = \ frac {{\ left ({run} \ right)}} {{100}} [/ latex] (% уклона), где подъем = высота

Обратите внимание, что множитель наклона% (100) становится знаменателем.Это остается постоянным. Значения пробега и% уклона являются измерениями, поэтому они будут меняться с каждым деревом.

Вот несколько примеров использования% уклона для высоты дерева:

Пример 1:

Джорджия выходит на горизонтальное расстояние в 50 футов от дерева (рис. 2.4). Она смотрит через клинометр, чтобы определить% уклона от ее глаза до вершины дерева. Подняв глаза, она прочитала «+ 124%». Используя нашу формулу для определения прибавки:

[латекс] \ displaystyle rise = \ frac {{\ left ({run} \ right)}} {{100}} [/ latex] (% уклона)

[латекс] \ displaystyle rise = \ frac {{\ left ({50} \ right)}} {{100}} [/ latex] (+ 124) = +62 или 62 фута

Фигура 2.4. Используя клинометр и% уклона, определите общую высоту дерева.

Следовательно, высота дерева от ее глаза до вершины 62 фута. Затем аналогичная процедура используется для определения высоты от уровня глаз Джорджии до культи. В Грузии значение уменьшается до до -16%.

[латекс] \ displaystyle rise = \ frac {{\ left ({run} \ right)}} {{100}} [/ latex] (% уклона)

[латекс] \ displaystyle rise = \ frac {{\ left ({50} \ right)}} {{100}} [/ latex] (- 16) = -8 или 8 футов

У Джорджии было 62 фута от ее глаза до вершины дерева и 8 футов от ее глаза до пня.Сложите эти две меры вместе, чтобы получить общую высоту дерева.

62 фута (верх) + 8 футов (основание) = 70 футов

Помните, что отрицательный наклон просто означает, что вы смотрите под гору. Важно понимать, что -8 футов — это перепад высот, а , а не — отрицательное значение.

Два расчета могут быть выполнены за один шаг следующим образом:

[латекс] \ displaystyle rise = \ frac {{\ left ({run} \ right)}} {{100}} [/ latex] (% уклона)

[латекс] \ displaystyle rise = \ frac {{\ left ({50} \ right)}} {{100}} [/ latex] (124 + 16) = 70 или 70 футов

Обратите внимание, что Джорджия добавила в формулу «+16», хотя значение для пня было отрицательным.Она хочет прибавить высоту дерева под глазом, а не вычесть ее. Опять же, отрицательный наклон просто означает, что человек смотрит под гору. Вы должны подумать о положении ваших глаз по отношению к дереву и о том, что на самом деле означают показания. Алгебраическое использование символов% наклона может ввести в заблуждение.

Пример 2:

Тобиас выходит на горизонтальное расстояние в 100 футов от того же дерева (рис. 2.5). Он смотрит на верхушку дерева и показывает на клинометре «+ 62%».Он смотрит на пень и читает «-8».

[латекс] \ displaystyle rise = \ frac {{\ left ({run} \ right)}} {{100}} [/ latex] (% уклона)

[латекс] \ displaystyle rise = \ frac {{\ left ({100} \ right)}} {{100}} [/ latex] (62 + 8) = 70 или 70 футов

Обратите внимание, что если пройти дальше от дерева (иметь более длинный пробег), значения уклона Тобиаса были меньше, чем у Джорджии, хотя они оба оказались на одной высоте. Углы, под которыми Тобиас смотрел на дерево, были меньше.

Рисунок 2.5. Дерево можно измерить с любого расстояния, но чем дальше от него находится дерево, тем в меньшем ракурсе вид и, как правило, тем точнее измерения уклона.

Также обратите внимание, что когда Тобиас отошел на 100 футов от дерева, его пробег равнялся знаменателю, 100, исключив его и оставив дерево равным показаниям клинометров. Этот «ярлык» значительно упрощает и ускоряет определение высоты дерева за счет уменьшения количества преобразований, которые необходимо выполнить.

[латекс] \ displaystyle rise = \ frac {{\ left ({100} \ right)}} {{100}} [/ latex] (62 + 8) = 70 или 70 футов

Что происходит на расстоянии 150 футов по горизонтали? Показания наклона еще меньше.

[латекс] \ displaystyle rise = \ frac {{\ left ({run} \ right)}} {{100}} [/ latex] (% уклона)

[латекс] \ displaystyle rise = \ frac {{\ left ({150} \ right)}} {{100}} [/ latex] (42 + 5) = 70 или 70 футов

Таким образом, чем дальше человек отойдет от дерева, тем лучше будет видна его вершина.Слишком близкое расположение к дереву может привести к тому, что верхушка будет затемнена, так как боковые ветви будут мешать (рисунки 2.6 и 2.7).

Рисунок 2.6. Верхушка дерева отчетливо видна слева, но боковые ветви скрывают истинную верхушку дерева справа.

На фото слева хорошо видна вершина дерева. Кончик отличим от верхних боковых веточек. Однако на правом фото показан вид сверху в ракурсе, где боковые ответвления можно было принять за верх. Если значение% уклона берется на боковых ветвях, которые считаются истинной вершиной, высота дерева может быть завышена, как показано на Рисунке 2.7.

Рисунок 2.7. Примеры погрешности измерения высоты при наведении на боковую ветку, которая считается верхней, как на лиственных, так и на хвойных деревьях. Высота завышена.

Калькулятор градусов, градиента и уклона

Наклон или уклон линии описывает направление и крутизну линии. Уклон может быть выражен в углах, уклонах или ступенях.

Наклон, выраженный как Угол

S угол = tan -1 (y / x) (1)

где

S угол = угол (рад, градусы (°))

x = горизонтальный участок (м, фут..)

y = вертикальный подъем (м, футы …)

Пример — уклон как угол

Уклон как угол для высоты 1 м на расстоянии 2 м можно вычислить как

S угол = желто-коричневый -1 ((1 м) / (2 м))

= 26,6 °

Наклон, выраженный как уклон

S уклон (%) = (100%) y / x (2)

где

S уклон (%) = уклон (%)

Пример — уклон как уклон

Уклон как уклон для отметки 1 м на расстоянии 2 м можно рассчитать как

S уклон (%) = (1 м) / (2 м)

= 50 (%)

Уклон и Уклон кровли

Уклон кровли — это уклон, созданный стропилами.Вы можете найти уклон крыши в виде x: 12, например 4/12 или 9/12.

Уклон кровли в форме x: 12 может быть выражен в ступенях как

Степень S (%) = (100%) x / 12 (3)

Пример — Изображение крыши 4/12 для степени

S уклон (%) = (100%) 4/12

= 33,3%

Уклон крыши на форме x: 12 может быть выражен в углах как

S угол = желто-коричневый -1 (x / 12) (3b)

Пример — Изображение крыши 4/12 как угол

S угол = tan -1 (4/12)

= 18.4 °

Калькулятор наклона или уклона

Расчет угловых градусов, уклона и длины уклона.

y — вертикальный подъем (м, футы, дюймы ….)

x — горизонтальный проход (м, футы, дюймы ….)

(включить всплывающее окно)

Диаграмма наклона или уклона

Используйте эту диаграмму для оценки наклона или уклона. Измерьте горизонтальный пробег и вертикальный подъем и нарисуйте линии на диаграмме, чтобы оценить наклон.

Загрузите и распечатайте диаграмму наклона / уклона

Уклоны в зависимости от уклонов и% уклонов

900

900 49 900 55

67

73

  • 1% уклон = 0,57 градуса = 1 см на 100 см = 1 дюйм на 100 дюймов = 0,125 дюйма на фут

Вертикальный подъем, горизонтальный бег и длина наклона

Как определить уклон высоты | Как рассчитать уклон | Как найти изменение высоты | Как измерить высоту | Как использовать проезд для отметок

Магазин для колышек для продажи от Johnson Level.

Что такое высота над уровнем моря?

Степень физической характеристики объекта, рельефа или линии (плоскости) используется для обозначения наклона объекта измерения. Применения уклона включают физические характеристики, такие как холмы, берега рек и каньоны, а также такие аспекты строительства, как дороги, уклон крыш и ландшафтный дизайн. Другими словами, как найти оценку по высоте — важный навык во многих областях.

Уклон

также обычно называют уклоном или подъемом .В зависимости от метода, используемого для определения отметки высоты, она может быть выражена по-разному, например, десятичной дробью, процентом и градусом.

Как рассчитать уклон

Перед тем, как вычислить высоту, необходимо взять для сравнения отметки начальной и конечной точек, а также начальное и конечное расстояния. Имейте в виду, что пройденное расстояние — это не то же самое, что и «пробег» (рассматривается в следующем разделе). «Пройденное расстояние» — это расстояние, пройденное между начальной и конечной точками, не обязательно расстояние «пробега».

Также убедитесь, что все ваши юниты одинаковы.

В десятичном формате

Легко запоминающееся уравнение для определения изменения высоты в виде десятичной дроби — это «подъем за пробегом», означающий подъем (изменение вертикального расстояния), деленный на разбег (изменение горизонтального расстояния). В качестве примера предположим, что прибавка равна 2, а пробег — 6. Итак, вы возьмете 2 из 6 (или 2/6), чтобы получить 0,33 — это ваша оценка в виде десятичной дроби.

В процентах

Процесс измерения высоты в процентах такой же, как и определение изменения высоты в виде десятичной дроби, с одним дополнительным шагом.Итак, найдите подъем за пробегом. В нашем примере это 2 на 6 (2/6) — это 0,33. Затем просто умножьте десятичную дробь на 100, чтобы найти процент. В данном случае 33%. Положительный процент указывает на наклон вверх. Положительное число указывает на наклон вверх, и наоборот.

в градусах

В тригонометрических терминах уклон — это тангенс угла измеряемой поверхности к горизонтали. Чем больше число, тем больше уклон (или «наклон»). В этом случае оценка выражается в градусах.Например, уклон улицы может составлять 6,2 °, что означает, что улица наклоняется вверх на 6,2 ° от горизонтали (горизонта). Другими словами, вы едете в гору.

При вычислении наклона высот в градусах полезно думать о проблеме как о прямоугольном треугольнике. Используя базовую тригонометрию, вы можете быстро найти оценку в градусах. На диаграмме ниже показаны три основных аспекта, которые вам понадобятся, чтобы получить оценку.

Просто возьмите «подъем за пробегом» и используйте арктангенс (тангенс угла поворота -1 ), чтобы найти тета (θ) — это ваша оценка в градусах.Возвращаясь к нашему примеру, прибавка равна 2, а разбег — 6. Итак, вы возьмете 2 из 6 (или 2/6), чтобы получить 0,33. Возьмите арктангенс 0,33, который равен 18,26. Следовательно, ваш уклон 18,26 °. Положительное число указывает на наклон вверх, и наоборот.

Практическое применение расчета и определения отметки

Уравнение превышения пробега может применяться для задания простой профилировки патио, пешеходных дорожек или проезжей части. Каждый проект индивидуален, и нет единого способа установить ставки для каждого места работы.

Вот пошаговое руководство для профилирования простого откоса в одном направлении с использованием столбиков уклона. Вы можете пометить колышки как «вырезанные» или «насыпные» в зависимости от ландшафта. В этом примере мы опишем сценарий, в котором вы будете снижать качество.

Как устанавливать ставки рейтинга

  1. Фунт-опоры в землю на каждом конце участка, на котором вам нужен уклон. Колышек наверху откоса называется шарниром . Колышек в нижней части склона называется носком .
  2. Определите желаемый уклон — обычно 1-2% (от 1/8 дюйма на фут до 1/4 дюйма на фут) достаточно для обеспечения достаточного стока.
  3. Привяжите веревку к петле на фиксированной высоте.
  4. Протяните веревку через площадку и туго привяжите ее к пальцу ноги на той же фиксированной высоте на коле.
  5. Поместите уровень на натянутую струну. Переместите веревку с носка, чтобы веревка выровнялась.
  6. Отметьте, где строка уровня привязана к колышку. Допустим, в этом примере вы переместили строку на 0 вверх.5 дюймов (что означает, что текущее падение составляет 0,5 дюйма).
  7. Предположим, что длина между кольями составляет 6 футов, и вы хотите уклон 2%. 1/4 дюйма x 6 = 1,5 дюйма. Это означает, что вы хотите, чтобы носок был на 1,5 дюйма ниже петли.
  8. Разница между желаемым уклоном (1,5 дюйма) и текущим уклоном (0,5 дюйма) заключается в том, сколько вы должны отрезать от опорной стойки.
  9. В этом случае вы должны выкопать 1 дюйм от нижней части текущего уклона, чтобы достичь желаемого уклона в 2%.

Для получения дополнительной информации или помощи обратитесь к сборнику практических руководств Johnson Level.

Как использовать проезд для высот

Каждый угол представляет собой результат сравнения трех точек. Уровни перехода можно использовать, чтобы помочь вам определить угол, созданный набором из трех объектов, и расстояние между каждым объектом относительно двух других. Когда вы знаете эти измерения, вы можете подставить числа в приведенные выше уравнения и вычислить наклон.

Калькулятор градиента, уклона, уклона, уклона, превышения пробега

Наклон
Угол
(градусы)
Уклон Уклон

1 (%% )

Y X
0,1 1 573,0 0,17
0,2 1 286.5 0,35
0,3 1 191,0 0,52
0,4 1 143,2 0,70
0,5 1 114,6 0,87
0,57 1 100 1
0,6 1 95,49 1,05
0,7 1 81.85 1,22
0,8 1 71,62 1,40
0,9 1 63,66 1,57
1 1 57,29 1,75
2 1 28,64 3,49
3 1 19,08 5,24
4 1 14.30 6,99
5 1 11,43 8,75
5,74 1 10 10
6 1 9,514 10,5
7 1 8,144 12,3
8 1 7,115 14,1
9 1 6.314 15,8
10 1 5,671 17,6
11 1 5,145 19,4
12 1 4,705 21,3
13 1 4,331 23,1
14 1 4,011 24,9
15 1 3.732 26,8
16 1 3,487 28,7
17 1 3,271 30,6
18 1 3,078 32,5
19 1 2,904 34,4
20 1 2,747 36,4
21 1 2.605 38,4
22 1 2,475 40,4
23 1 2,356 42,4
24 1 2,246 44,5
25 1 2,145 46,6
26 1 2,050 48,8
27 1 1.963 51,0
28 1 1,881 53,2
29 1 1,804 55,4
30 1 1,732 57,7
31 1 1,664 60,1
32 1 1,600 62,5
33 1 1.540 64,9
34 1 1,483 67,5
35 1 1,428 70,0
36 1 1,376 72,7
37 1 1,327 75,4
38 1 1,280 78,1
39 1 1.235 81,0
40 1 1,192 83,9
41 1 1,150 86,9
42 1 1,111 90,0
43 1 1.072 93,3
44 1 1.036 96,6
45 1 1.000 100,0
46 1 0,9657 103,6
47 1 0,9325 107,2
48 1 0,9004 111,1
1 0,8693 115,0
50 1 0,8391 119,2
51 1 0.8098 123,5
52 1 0,7813 128,0
53 1 0,7536 132,7
54 1 0,7265 137,6
1 0,7002 142,8
56 1 0,6745 148,3
57 1 0.6494 154,0
58 1 0,6249 160,0
59 1 0,6009 166,4
60 1 0,57738 173,2 61 1 0,5543 180,4
62 1 0,5317 188,1
63 1 0.5095 196,3
64 1 0,4877 205,0
65 1 0,4663 214,5
66 1 0,4452
1 0,4245 235,6
68 1 0,4040 247,5
69 1 0.3839 260,5
70 1 0,3640 274,7
71 1 0,3443 290,4
72 1 0,32438
1 0,3057 327,1
74 1 0,2867 348,7
75 1 0.2679 373,2
76 1 0,2493 401,1
77 1 0,2309 433,1
78 1 0,21238 470,5

79 1 0,1944 514,5
80 1 0,1763 567,1
81 1 0.1584 631,4
82 1 0,1405 711,5
83 1 0,1228 814,4
84 1 0,1051 951,4
85 1 0,08749 1143
86 1 0,06993 1430
87 1 0.05241 1908
88 1 0,03492 2864
89 1 0,01746 5729
90 1 0,00000

Выберите элемент, который хотите ввести:

Велосипедистам, автомобилистам, плотникам, кровельщикам и другим нужно либо рассчитать уклон, либо, по крайней мере, иметь какое-то представление о нем.
Наклон, наклон или наклон можно выразить тремя способами:
1) как отношение подъема к разбегу (например, 1 из 20)
2) как угол (почти всегда в градусах)
3 ) Как процент , называется « класс », который является (подъем ÷ бег) * 100 .

Из этих трех способов уклон гораздо чаще выражается в соотношении или уклоне, чем в фактическом угле, и вот почему.
Указание отношения, например 1 к 20, сразу же говорит вам, что на каждые 20 пройденных горизонтальных единиц ваша высота увеличивается на 1 единицу.
Выражая это в процентах, независимо от расстояния по горизонтали, которое вы путешествуете, ваша высота увеличивается на 5% от этого расстояния.

Если указать это как угол 2,8624 градуса, вы не сможете понять, как подъем по сравнению с бегом.

Расчет оценки по карте

Один из способов рассчитать высоту холма — использовать карту, на которой указаны высоты местоположения.
Например, вы измерили расстояние в 3 мили (бег) с изменением высоты на 396 футов (подъем).
Во-первых, единицы должны быть согласованы, поэтому мы конвертируем 3 мили в 15 840 футов. Градус = (подъем ÷ бег) * 100
оценка = (396 ÷ 15 840) * 100 = 2,5%

Расчет уклона путем измерения расстояния до дороги

С помощью альтиметра и одометра мы путешествуем по точному маршруту, который мы измерили на карте, и наш альтиметр показывает изменение высоты на 396 футов, что, что неудивительно, именно то, что мы уже измерили на карте. Однако есть небольшая разница между расстоянием 3 мили, измеренным на карте, и расстоянием 3 мили.0009375 миль (15 844,95 футов) мы только что проехали по дороге. Расстояние по карте — это истинное горизонтальное расстояние, но расстояние в 3 0009375 миль — это длина уклона или длина уклона . Чтобы вычислить истинный пробег, нам нужно использовать теорему Пифагора.
пробег = квадратный корень (15 844,95² — 396²)
пробег = 15 840 футов
Теперь мы можем рассчитать уклон = (396 ÷ 15840) * 100 = 2,5%
Угол наклона точно равен , что мы рассчитали ранее, потому что вместо того, чтобы использовать длину уклона в качестве пробега, мы использовали его для вычисления истинного горизонтального расстояния.

Расчет уклона с использованием уклона Расстояние

Если , мы рассчитываем наклон по формуле:
уклон = (подъем ÷ длина откоса) * 100
мы должны помнить, что это , а не , правильный способ сделать это, и что это , а не метод, который мы изучили в классе алгебры. Однако у него есть то преимущество, что обычно легче найти длину уклона, чем горизонтальный участок, и он довольно точен, когда углы составляют 10 градусов и меньше.
Итак, возвращаясь к предыдущей задаче, мы можем вычислить оценку как (396 ÷ 15 844.95) * 100
что составляет 2,49922%, а поскольку мы имеем дело с небольшим углом, это очень близко к фактическому значению 2,5%.
По мере того, как углы становятся больше, вычисления начинают резко расходиться.

Посмотрите на таблицу ниже.
Столбец 1 — угол в градусах.
Столбец 2 — процент превышения пробега для этого угла. (Тригонометрическое определение для столбца 2 — тангенс этого угла, умноженный на 100. Это также уклон для этого угла.)
Столбец 3 — это процентное превышение длины уклона (или гипотенузы) для этого угла.(или синус этого угла, умноженный на 100).
Столбец 4 представляет собой процентное значение того, насколько столбец 2 больше, чем столбец 3.

50

9004

9004

9004

1
Угол
2
% подъем / ход
3
% подъем / понижение
4
% Diff
5 8,74887 8,71557 100.3820
10 17,63270 17,36482 101,5427
15 26,79492 25,88190 103,5276
20 36,39702 34,20201 106,4178 25 46.63077 42.26183 110.3378
30 57,73503 50.00000 115.4701
35 70.02075 57.35764 122.0775
40 83.

64.27876 130.5407
45 100.0010000 119,17536 76,60444 155,5724
55 142.81480 81.

174.3447
60 173.20508 86.60254 200.0000
65 214.45069 90.63078 706.6202
706.6202
236.6202
236.6202
75 373,20508 96,59258 386.3703
80 567.12818 98.48078 575.8770
85 1,143.00523 99.61947 1,147.3713
90 Бесконечная 100.00000

Бесконечная 100.00000

Как можно видеть, когда углы достигают 10 градусов, использование длины уклона для вычислений начинает генерировать ошибки примерно в 1½ процента, поэтому было бы разумно использовать 10 градусов в качестве верхнего предела для вычислений «длины подъема до уклона». .

Эта таблица удобна для просмотра уклона под разными углами. Например, угол наклона 10 градусов соответствует уклону 17,63270%. Интересно видеть, что угол в 45 градусов дает 100% уклон.

Измерение наклона напрямую

Вместо того, чтобы определять уклон путем измерения расстояний, мы можем измерить его напрямую. Существуют инструменты (инклинометры), которые измеряют уклон, наклон и т. Д. Конечно, если мы используем один из них, будет хорошей идеей провести более одного измерения и в разных местах.Например, на этом участке дороги длиной 3 мили маловероятно, что уклон составляет 2,5% в каждой отдельной точке. Таким образом, использование инклинометра в нескольких местах с последующим вычислением среднего значения этих измерений позволило бы гораздо лучше определить уклон дороги.

Еще один способ определения уклона — с помощью уровня. Кровельщики (среди прочих) используют этот метод.
Один конец уровня помещается вдоль ската крыши, а нижний конец поднимается до тех пор, пока пузырек не покажет, что он идеально горизонтален.Затем измеряется подъем. Кровельщики и плотники обычно используют уровень в 1 фут, а подъем измеряется в дюймах, поэтому уклон крыши (или шаг , как они его называют) указывается в дюймах на 12 дюймов. Итак, уклон крыши может быть 1 к 12, 2 к 12 и так далее.

Пандусы для инвалидных колясок

Помимо дорог и крыш, концепция уклона очень важна при проектировании пандусов для инвалидных колясок. С этой целью уклон никогда не должен быть больше , чем 1 к 12. При проектировании пандуса для инвалидных колясок для пожилых людей следует учитывать более пологий уклон 1 к 18.
Если пандус будет подвергаться воздействию погодных условий, в целях безопасности следует принять во внимание ледяной покров.

Формулы, показывающие соотношения уклона, отношения и угла

1) Если нам известно соотношение дороги или шоссе (например, 1 из 20), тогда
угол A = арктангенс (подъем ÷ пробег), который равен
арктангенс (1 ÷ 20) =
арктангенс (0,05 ) =
2,8624 градуса и

Оценка = (подъем ÷ пробег) * 100, что равно
(1 ÷ 20) * 100 =
5%.

2) Если нам известен угол дороги или шоссе (например, 3 градуса), то коэффициент
= 1 дюйм (1 ÷ tan (A)), что равно
1 дюйм (1 ÷ tan (3)) =
1 дюйм (1 ÷ 0,052408) =
1 дюйм 19,081 и

Оценка = (подъем ÷ пробег) * 100, что равно
(1 ÷ 19,081) * 100 =
5,2408%

3) Если нам известен уклон дороги (например, 3%), тогда
угол A = арктангенс (подъем ÷ пробег), который равен
арктангенсу (.03) =
1,7184 градуса и

Коэффициент = 1 дюйм (1 ÷ tan (A)), что равно
1 дюйм (1 ÷ tan (1,7184)) =
1 дюйм (1 ÷ 0,03) =
1 дюйм 33,333

К А Л К У Л А Т О Р И Н С Т Р У К Т И О Н С

Этот калькулятор вычисляет уклон как подъем по длине (первая выходная строка) и наклон как подъем по длине уклона (вторая выходная строка).
Давайте воспользуемся некоторыми предыдущими вычислениями в качестве примеров:
подъем на 396 футов 15840 футов бег 15844,95 футов длина откоса
2.Уклон 5% 1,4321 градус, угол 1 из 40 передаточных чисел

1) Нажмите на коэффициент . Введите 396 подъем и 15840 бег, затем нажмите рассчитать.
Поскольку мы ввели истинный горизонтальный пробег, мы читаем первую строку вывода:
1,4321 градуса и уклон 2,5%.
Вводя 396 подъемов и 15844,95 спуска (что на самом деле является длиной уклона)
мы читаем вторую выходную строку и видим, что результаты составляют 1,4321 градуса и уклон 2,5%, что в точности соответствует тому, что должно быть. Третья строка показывает расчет истинного горизонтального пробега, который составляет 15840 футов.

2) Нажмите на угол . Введите 1.4321 и нажмите «Рассчитать».
Поскольку этот угол был вычислен по истинному соотношению подъема к ходу, мы читаем первую выходную строку: соотношение 1 к 40 и уклон 2,5%.

3) Нажмите на класс . Введите 2.5 и нажмите «Рассчитать».
Ответы: соотношение 1 из 40 и 1,4321 градус.
Предположим, мы вводим уклон, который был рассчитан путем подъема по длине склона.
Введите 2.44992 и, прочитав вторую строку вывода , мы видим, что это дает соотношение 1 к 40 и 1.Угол 4321 градус.

График в верхней части страницы показывает небольшой диапазон углов от нуля до 20 градусов.
Эта таблица охватывает более широкий диапазон:


Ответы отображаются в экспоненциальной нотации с количеством
значащие цифры, которые вы указываете в поле выше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

© 2021 fsin-dostavka.su — Строительство и ремонт своими руками
