Установить розетку: Установка и подключение розеток в доме и квартире

Содержание

Как установить и подключить розетку скрытой

Электрические розетки относятся к особому виду электроустановочных изделий, которые используются для подключения различных электротехнических приборов (как промышленного, так и бытового назначения) к электрической сети. Рассмотрим как правильно выбрать и в какой подрозетник установить.

Установка электрических розеток

В настоящее время в России применяется единый европейский стандарт исполнения систем электроснабжения. В соответствии с данным стандартом всё бытовое электроустановочное оборудование, используемое в зоне Евросоюза, может применяться и в российских электросетях. Бытовые электрические вилки, например, должны соответствовать по своему стандарту установленным в сети розеткам.

Конечно, в реальной жизни всё бывает не так гладко, и розетки старого образца в отдельных местах ещё используются. Эти изделия, рассчитанные, как правило, на токи не более 8 Ампер, имеют входные отверстия несколько меньшего размера, чем у евророзеток. Поэтому вилка европейского образца в них попросту не входит.




Конструкции советского и европейского образца.

В то же время вилку старого образца порой не удаётся подключить к современной евророзетке, которая оснащена специальным заземляющим контактом и имеет направляющие, мешающие фиксации вставляемой в розетку вилки.

Советские вилки не подходят под розетки европейского образца.

Поэтому единственно верным решением в этом случае будет являться замена устаревших электроустановочных изделий на новые, особенно если вы делаете капитальный ремонт квартиры своими руками.

Используемые в настоящее время виды розеток могут выпускаться в различных  исполнениях, отличающихся степенью пыле- и влагозащищенности этих изделий. Для обозначения степени защищённости электроустановочных изделий используют, как правило, латинские буквы IP и две цифры. Например, для размещения внутри закрытого помещения используются изделия со степенью защищённости IP20, для туалета и ванной комнаты –  IP44, а для наружного (уличного) размещения – IP65 и выше.

Подобно любой работающей технике, розетки могут порой выходить из строя. Такое случается обычно по причине возникновения перегрузок в сети, которые вызываются длительной эксплуатацией каких-либо устройств повышенной мощности, как правило – нагревательных. Входные контакты при перегрузке начинают сильно нагреваться и могут от перегрева окончательно выйти из строя. Подобную неисправность розеток легко выявить визуально, что и делается обычно при проведении профилактического осмотра внутренностей электроизделия. В этом случае разумнее всего сразу сменить старую (неисправную) на новую.

В отдельных ситуациях пропадание напряжения в розетке связано с отгоранием подходящего к ней проводника – в  этом случае розетку заменять не нужно, а достаточно лишь восстановить отгоревший контакт. (Ниже мы рассмотрим, как выбрать розетку правильно, какой фирмы купить и по какой цене, чтобы выбрать надежный и безопасный вариант.)

По способу установки все известные розетки можно условно разделить на два вида:

  1. Установленные в линиях открытой проводки.
  2. Работающие в цепях скрытой проводки.

Как установить розетку в цепь открытой проводки

Электрические конструкции этого типа конструктивно оформлены в виде рабочего узла, снабжённого изолирующей крышкой, причём  крепятся эти изделия к поверхности стены либо с использованием специальной плоской площадки (подрозетника), либо на дюбеля, закрепляемые непосредственно в стене.

Установка розеток в цепях открытой проводки – схема.

Установка таких видов начинается, как правило, с закрепления на стене подрозетника, который в зависимости от материала стены может монтироваться жёстко при помощи дюбелей (в бетон или кирпич) или с использованием шурупов (при закреплении на пластик и дерево), а также саморезов или винтов (при креплении к металлической основе). Отверстия в основании подготавливаются заранее – они просверливаются при помощи перфоратора или дрели. Непосредственно к подрозетнику крепится сам розеточный узел, для чего используются специальные отверстия, имеющиеся на основании. Затем к клеммам розетки подключаются также заранее подготовленные концы питающей проводки.

Как подключить провода к розетке открытой проводки.

Изолирующая (декоративная) крышка в месте ввода проводки аккуратно надрезается в пределах перфорированного производителем участка и  устанавливается затем на место с фиксацией при помощи центрального винта. Особо отметим, что все эти операции необходимо проводить при снятом напряжении.

Установка скрытых розеток

Монтаж розеток для скрытой проводки производится, как правило, с использованием специальных подрозетников, выполненных  в виде неглубокого пластикового стакана.

Розетки скрытой проводки.

Перед установкой такого «стакана» в стене сначала выбирают при помощи специальных насадок на дрель (коронок)  углубление по размеру подрозетника. О том, как это делается, вы можете узнать в разделе монтаж скрытой проводки под штукатуркой.

Для того чтобы разместить подрозетник в стене с покрытием из гипсокартона, следует сначала просверлить круглое отверстие с размером под стакан, после чего можно вставить этот узел в полученную таким образом нишу и закрепить его там. Фиксация стакана подрозетника в гипсокартонной стене производится при  помощи специальных лапок-зажимов. В стенах из кирпича, бетона или гипсолита подрозетники фиксируются с помощью строительных смесей, подготавливаемых на основе гипса – гипсовая штукатурка для стен. При этом все стаканы в стене должны устанавливаться достаточно ровно и желательно на одном уровне с плоскостью стены.

Установка подрозетников заподлицо со стеной.

Для подвода к подрозетнику электропроводки необходимо проштробить в стене небольшую бороздку, глубина которой должно быть достаточной для того, чтобы полностью скрыть провода. В полученную штробу проводку следует укладывать таким образом, чтобы запас проводников, заведённых в подрозетник, по длине составлял около 10 см. После этого на нём закрепляется сам розеточный узел, к клеммам которого присоединяются подведенные ранее провода.

Закрепление корпуса розетки на подрозетнике производится или с помощью специальных шурупов, или же с использованием особых металлических распорок, входящих в состав узла. Подробно о высоте установки розеток.

Крепление подрозетников. Как подключить провода к розетке скрытого типа.

Вариант установки в подрозетник розеток старого типа

Крепление подрозетников старого типа.

Для окончательного закрепления розетки необходимо при помощи отвёртки затянуть винтовые упоры, разводящие металлические «усики», которые и осуществляют жесткую фиксацию розеточного узла в подрозетнике.

Для надежного закрепления следует так подготовить место для неё, чтобы передние её ограничители быть чуть шире краев подрозетника. После установки на розетку декоративной крышки можно считать, что монтажные работы закончены.

Финальный вид в сборке.

Полезные советы как установить и подключить

Для того чтобы электрическая розетка прослужила вам долго и безотказно, во время её эксплуатации следует  выполнять ряд  условий, определяющихся заложенными в изделие характеристиками. Основным эксплуатационным требованием, предъявляемым к изделиям этого класса, является необходимость снижения переходного сопротивления в цепи между контактами электрической вилки и контактными клеммами самой розетки. Достичь этого удаётся в случае придания клеммам розетки специальной формы, позволяющей увеличить площадь контактов и силу их сжатия.

Ответвление провода без нарушения целостности

В розетках старого типа для выполнения этих условий использовались подпружиненные клеммы, обеспечивающие очень надежный контакт. Используемые в них пружины создавали необходимое усилие на сжатие контактов в течение всего предусмотренного ГОСТом срока эксплуатации.

Сегодня для этих целей используются специальные клеммы для соединения проводов, изготавливающиеся из высокотехнологичных сплавов, подпружинивающие свойства которых исключают необходимость применения дополнительной пружины. Небольшой нагрев розеточного узла с подобными клеммами не ухудшает заметно качества контакта, в то время как используемые ранее стальные пружины нередко теряли свои подпружинивающие свойства при сильном перегреве.

Сам корпус розетки изготавливается, как правило, из механически прочного и жаростойкого диэлектрического материала. В прошлом этим требованиям больше всего удовлетворяла специальная техническая керамика, но в наше время (после появления новых видов термостойких и прочных полимеров) на смену керамике пришли современные материалы, имеющие довольно низкую себестоимость.

Электроустановочные изделия фирмы Легранд, например, изготавливаются именно по такой технологии и давно пользуются заслуженным спросом у российского потребителя. Но тем не менее, керамика и сегодня применяется в отдельных образцах розеток китайских производителей, поставляющих электротехнические изделия в Европу (и в Россию, в том числе). Чтоб долго не искать, как правильно подключить розетку legrand – пользуйтесь нашей универсальной инструкцией по установке.

Для удобства эксплуатации отдельные образцы изделий высшей ценовой группы оснащаются механизмом выталкивания вилки, который позволяет автоматически извлекать вилку из розетки путём нажатия специальной кнопки.

Ещё одним элементом усовершенствования розеток явились специальные шторки, служащие для укрытия их рабочих отверстий и предназначающиеся для защиты от детского любопытства. Такие розетки устанавливаются обычно в детской комнате, но имеют порой не совсем надёжную конструкцию, приводящую к заеданию механизма шторок и к необходимости полной замены изделия.

Как выбрать правильно

Электроустановочные изделия условно классифицируются по трём ценовым категориям.

  1. Очень недорогие изделия экономкласса. Изготавливаются, как правило, для массового потребителя. При изготовлении подобных изделий отечественными производителями применяются обычно самые дешёвые и недостаточно качественные материалы. Изделия из Китая производятся из материалов неплохого качества и выглядят внешне вполне прилично, но и они являются копией качественных европейских образцов. Невысокое качество всех этих изделий определяет показатель продолжительности безотказной их работы, который оставляет желать лучшего.
  2. Розетки и электрические выключатели средней ценовой категории. Их можно отнести к разряду довольно качественных и надежных изделий, при изготовлении которых используются самые новейшие технологии. Они привлекают к себе «среднего» покупателя неплохим дизайном, но цены этих изделий могут и отпугнуть его. В качестве примера можно привести электротехническую продукцию фирм Сименс и Легранд, а также отдельные изделия китайского производства (от фирмы Лезард, например). Теперь будет понятно, какой фирмы лучше взять, а от каких лучше отказаться при возможности, т. к. безопасность превыше всего.
  3. Электротехнические изделия высокой ценовой категории. Эти изделия имеют все основания претендовать на «элитарность», хотя и отличаются от изделий второй группы только лишь внешним видом. При их производстве применяют обычно ставшие модными сегодня натуральные материалы, такие как дерево или кожа.

Полезная информация по установке и подключению розеток

Подключение отдельных групп розеток к  квартирной проводке может выполняться либо шлейфом, либо при помощи отдельных линий, проложенных до каждой розетки в отдельности. Во втором случае питающий кабель прокладывается или прямо с  распределительного щитка, или же от размещённой в каждой комнате (на участке помещения) распределительной коробки.

Использование распределительных коробок позволяет несколько сэкономить на монтаже, а именно – за счет экономного распределения питающего кабеля по объекту и снижения количества операций, затрачиваемых на его прокладку.

При прокладке проводки непосредственно от распределительного щитка (от отдельного автомата) рекомендуется сразу же организовать отдельные линии розеток, работающих с особо высокими нагрузками. К таким нагрузкам относят обычно нагреватели и кондиционеры, посудомоечные и стиральные машины, электроплиты и бойлеры. Розетка для подключения каждого такого потребителя должна выдерживать  номинальный ток не менее 16 Ампер (на этот же ток должен быть рассчитан и защитный автомат).

При этом медные жилы питающих данный потребитель проводов должны иметь сечение не менее 2,5 мм2 и располагать некоторым запасом по току. Запас необходим для того, чтобы компенсировать фактическое отклонение диаметра продаваемых нынче проводов от их номинального значения, а также с учётом возможности работы в режиме перегрузки. Отметим то, что для подключения кухонной электрической плиты необходимо использовать медный трёхжильный кабель с сечением не менее 4 мм2.

Виды клемм

В винтовом клеммном соединителе розеток провода крепятся общепринятым способом – путём формирования из жилы кольцевого контакта. Если розетки оснащены  пружинными самозажимными контактами (наподобие клеммников Wago) – это только облегчит процесс закрепления концов проводки. При этом необходимо лишь удалить изоляцию с концов проводов и вставить их в клеммы.

Пользуясь нашей универсальной инструкцией, подключить розетку и установить ее правильно не составит труда.


Рассмотрим как установить розетку для электроплиты

Подключение электроплиты

Монтаж розетки для электроплиты во многом отличается от монтажных работ по установке обычной розетки. Ведь мощность этого электроприбора значительно выше, а, соответственно, и предъявляемые требования по правилу его монтажа не идут ни в какое сравнение с установкой обычной розетки. И поэтому, несмотря на то, что технически они не сильно отличаются, рассмотрим такой вид подключения отдельно.

Подготовка к монтажу розетки электроплиты

Так как в нашей статье мы ведем речь о том, как выполнять монтаж розетки электроплиты, то начать стоит с самого начала. А самым началом, в нашем случае является квартирный электрораспределительный щиток. Если же его нет, то рассмотрим требования к распределительному щитку, расположенному на лестничной площадке.

На фото представлена полная схема подключения электроплиты

Итак:

  • Для запитывания электрической плиты лучше всего предусмотреть отдельную линию питания. Согласно ВСН 59 – 88 п.9.6, печь мощностью до 8кВт должна питаться от автоматического выключателя на номинальный ток в 25А.
  • Исходя из этого, следует выбрать и проводку. Если мы применяем медный провод, то его сечение должно быть не меньше 2,5 мм2. Если мы применяем алюминиевый провод, то согласно табл. 1.3.5 ПУЭ, его сечение должно быть не меньше 4 мм2.
  • Если же монтаж розетки электроплиты осуществляется от общей сети квартиры, то, согласно ВСН 59 – 88, такая групповая сеть должна запитываться от автоматического выключателя с номиналом в 40А. Такой же автомат должен стоять и в качестве вводного на квартиру, при наличии в ней собственного распределительного щитка.

Подключение электроплиты и розетки

Подключение электроплиты к однофазной сети

Обычно все электрические плиты поставляются уже с подключенной розеткой, но бывают случаи, когда вам необходимо ее подключить своими руками.

Это не должно вызвать особых проблем благодаря нашей инструкции:

  • Прежде всего следует определиться, от какой сети будет питаться печь. Ведь подключение от однофазной и трехфазной сети несколько отличается. Да, да, мы не ошиблись, практически все электрические печи могут работать как от трехфазной, так и от однофазной сети.
  • Наиболее распространенным является подключение печи от однофазной сети, поэтому и рассмотрим его в первую очередь. Вилки для однофазной сети имеют три вывода, в которых один контакт — это фазный провод, один контакт — нулевой провод и один контакт — защитный.

Обратите внимание! Для нас очень важно, чтобы фазный провод от электропечи всегда подключался к фазному проводу розетки и другие провода, соответственно. Благодаря конструкции розетки найти эту соосность необходимо только один раз при монтаже. Процесс поиска фазного, нулевого и защитного проводов вы можете увидеть на представленном видео или других страницах сайта.

Подключение вилки и электропечи

  • Если розетка у нас уже установлена, проверяем, где фазный, нулевой и защитный провода, и к соответствующим контактам подключаем провода на вилке. Если розетка у нас еще не подключена, то обычно крайнюю левую клемму делают фазной, крайнюю правую клемму – нулевой, а к верхнему контакту вилки подключают защитный провод.
  • Теперь выполняем подключение к электроплите. Наличие аж шести контактов может вызвать определенное недоумение, но наша инструкция разъяснит вам их назначение.
  • Контакты «1», «2», «3» или «L1», «L2», «L3» предназначены для подключения фазного провода. При однофазном подключении между этими клеммами необходимо установить перемычку и подключить фазный провод к любому из них. Некоторые фирмы производители поставляют печи с уже установленной перемычкой.
  • Под контактами «4», «5» или «N1» и «N2» скрываются контакты нулевых выводов печи. Между ними у некоторых печей так же стоит перемычка, и наш нулевой провод можно установить на любой из них.

Однофазное подключение электропечи

  • К контакту же «PE» следует подключить защитный провод. На чем подключение электропечи к однофазной сети можно считать оконченным.

Подключение электроплиты к трехфазной сети

Установка розетки для плиты трехфазного исполнения имеет некоторые отличия. Прежде всего, как и вилка, она имеет пять контактов.

Где три провода фазных, один нулевой и один защитный. У таких розеток и вилок три фазных провода подключаются к контактам, расположенным рядом, в верхней части расположен контакт для нулевого провода, а в нижней части расположен контакт для подключения защитного провода.

Обратите внимание! В некоторых старых электропечах вы можете встретить вилки и розетки на 4 контакта. Не пугайтесь! Просто в таких моделях нет защитного провода. Подключение таких моделей осуществляется так же, только без учета защитного провода.

  • Для подключения электропечи к трехфазной сети фазные провода от вилки необходимо прикрутить к выводам «1», «2», «3» или «L1», «L2», «L3» печи.

Очень важно! Если производитель установил перемычки между выводами «1», «2», «3» или «L1», «L2», «L3», то вам необходимо ОБЯЗАТЕЛЬНО их снять. В противном случае при подаче напряжения произойдет короткое замыкание.

Подключение печи к трехфазной сети

  • Нулевой и защитный провод подключаем так же, как и при однофазном монтаже.

Подключение розетки для электроплиты

Монтаж розетки для электроплиты производится после выполнения всех подготовительных мероприятий. К таковым можно отнести установку защитного автомата питания печи, прокладку провода, а также установку самой розетки.

Подключение розетки для электрической плиты

  • Для однофазной розетки подключаем соответственно фазный, нулевой и защитный провода. Обычно фазным делают левый контакт, правый контакт нулевым, а к нижнему подключают защитный провод. Но это не принципиально.

Обратите внимание! Главное, чтобы фазный, нулевой и защитный провода совпадали с таковыми же контактами на вилке. Несовпадение может привести к короткому замыканию. Поэтому проверьте эту соосность не один раз.

  • При подключении печи к трехфазной сети все немного сложнее. В этом случае ваша розетка будет содержать пять контактов. К трем расположенным рядом контактам вам следует подключить фазные провода вашей сети.
  • К верхнему контакту вашей розетки следует присоединить нулевой провод.
  • К нижнему контакту вашей розетки следует присоединить защитный провод.

Вывод

Если ваша розетка для электроплиты скрытой установки смонтирована в соответствии с нашими рекомендациями, то сразу после подключения последнего провода вы можете проверить ее работоспособность. Если же вам не понятны какие-то аспекты или вы вообще не очень дружите с электричеством, то лучше не испытывайте судьбу и вызовите электрика. Ведь цена жизни значительно выше сэкономленных на подключении печи копеек.

Как установить розетку самостоятельно

После того, как все основные ремонтные работы помещения выполнены, остается дело за малым: установка и подключение розеток. Поскольку дело это не совсем простое и не очень безопасное, рассмотрим все особенности и нюансы, связанные с данным процессом.

Подготовка:


  • отключается подача электричества;

  • подготавливается подрозетник, провода в котором должны находиться в свободном доступе.

Установка новой розетки:


  • розетка разбирается путем отсоединения наружной и внутренней частей;

  • посредством плоскогубцев отрезается лишний провод;

  • с каждого конца провода удаляется по 1 см изоляции.

Размещение розеток

Особенности:


  1. Перед установкой розеток важно определиться с их количеством и местоположением.

  2. В местах размещения недвижимой бытовой техники в виде холодильника, телевизора, стиральной машинки и других, устанавливается несколько розеток с целью подключения дополнительных электрических приборов.

  3. Блок розеток подключается в соответствии с методом шлейфа, то есть параллельно.

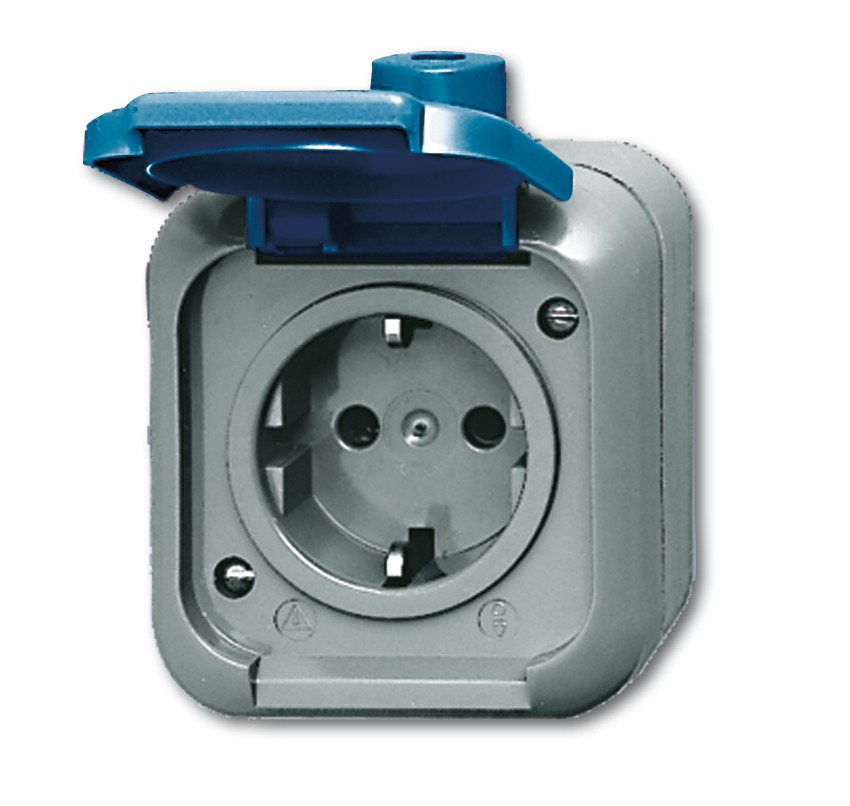

  4. В помещениях с повышенной влажностью устанавливаются влагозащитные розетки с уровнем защиты не менее IP44. Монтируются они на расстоянии 30-80 см от чистого пола.

Способы крепления розеток

Способы крепления зависят от следующих факторов:


  • конструкции розетки;

  • материала, проложенного в основе стены;

  • расположения кабеля.

Особенности:


  1. В случае прокладывания кабеля в пластиковых коробках применяются розетки для наружной установки. Крепление осуществляется посредством саморезов на гипсокартонную перегородку или дюбелей-гвоздей на стену из кирпича или бетона.

  2. При наличии кабелей внутреннего типа розетки должны быть других конструкций, а их крепление должно осуществляться на предварительно установленную коробку.

  3. В случае отделки стен гипсокартоном в нем делается отверстие по размеру коробки, которую прижимают к гипсокартону посредством специальных винтов. Далее провода подключаются к розетке, после чего последняя крепится к коробке.

  4. В случае установки розетки на бетонную или кирпичную стену необходимо:


    • использовать специальную коронку, по размеру которой в стене проделывается кольцевая канавка;

    • выбрать середину посредством зубила или перфоратора;

    • коробка устанавливается и закрепляется в образовавшуюся нишу.

Места расположения

Особенности:


  1. В ванной комнате можно установить несколько розеток с целью синхронизации работы всего бытового ванного оборудования.

  2. В жилых комнатах достаточно будет четырех розеток.

  3. Прихожая может обойтись одной розеткой.


Подключение розеток в соответствии с расцветкой проводов

Особенности:


  1. Синий провод подключается к «нулю».

  2. Белый провод требует подключения к фазе.

  3. К заземлению подключается желто-зеленый провод.

  4. Подключение происходит следующим образом:


    • конец провода вставляется в гнездо и посредством винта затягивается до упора;

    • после подключения проводов розетка вставляется в коробку;

    • фиксация розетки должна осуществляться при помощи специальных зажимов.

Установка наружной крышки для розетки

Особенности:


  1. Установка сводится к прикладыванию крышки к внутренней части розетки, после чего они стягиваются винтом.

  2. Важно не перетянуть винт, поскольку крышка розетки может сломаться.

  3. Заключительным этапом является проверка выполненных работ.



Больше статей на нашем канале

Как установить розетку на гипсокартон



От автора

Прежде чем, установить розетку на гипсокартон, нужно провести ряд подготовительных работ. Причем часть работ, делается еще во время монтажа перегородки.

Подготовительные работы

Розетки устанавливаются по плану расстановки розеток. По этому же плану и однолинейной расчетной схеме выполняется разводка электропроводки по комнате. Электропроводкавыполняется внутри конструкции перегородки или под обшивкой гипсокартонной стены. Выполняется разводка электрическим кабелем с медными жилами и двойной (кабель ВВГ) или тройной изоляцией (кабель НЮМ). По технологии кабель должен быть заключен в электромонтажную гофру или специальные пластиковые трубы, для электромонтажных работ.

Места, где планируется установка накладных розеток, должны быть усилены внутри конструкции, поперечными деревянными брусками. Бруски, будет служить опорой, на которую будут крепиться розетки.

Инструмент для установки розеток на гипсокартон

Для работ понадобится следующий инструмент:

  • Строительный уровень и карандаш для разметки;
  • Дрель с насадкой, которая называется коронка. Коронка предназначена для сверления отверстий больших размеров;
  • Монтажный нож и отвертка с маленьким шлицом.

Важно! Любые работы с электропроводкой, нужно проводить при отключенном электропитании. Перед работами проверьте отключение электропитания в цепи, где планируете работать.

Разметка места под розетку

Разметка производится по плану расстановки розеток. Стоит обратить внимание на высоту установки розеток. Она должна быть раной по всей комнате. За единый уровень установки розеток можно взять низ монтажной коробки (подрозетника) или ее середину.

О подрозетнике для стен из гипсокартона

Подрозетник для гипсокартона это специальная монтажная коробка, с конструкцией для прочного крепления. Суть конструкции крепления в следующем. В подрозетнике сделаны специальные пластиковые распоры, которые изнутри цепляются за листы гипсокартона при вращении монтажных винтов.

Сверление отверстия для подрозетника

Стоит отметить, что подрозетники могут скрепляться между собой для установки в ряд 2-5 розеток. Отверстие или отверстия для подрозетников сверлятся в гипсокартоне дрелью с насадкой типа коронка. Диаметр коронки выбирается по размеру подрозетника.

Перед сверлением делается разметка и ищется центр установки подрозетника. Сверление производится на средних оборотах.

На фото показано сверление гипсокартона для двух подрозетников. Кстати, для установки встроенных выключателей на гипсокартон, используются одинаковые монтажные коробки.

Установить розетку на гипсокартон просто

Пройдем по этапам установки розетки на гипсокартон.

  • Просверлить отверстия для подрозетника;
  • Вывести, заранее проложенные кабели в просверленные отверстия;
  • В подрозетниках выломать перфорированные дырки для кабелей;
  • Установить подрозетники в заранее просверленные отверстия и вывести в них электрокабели;
  • Если ставите две и более розетки, нужно заложить между подрозетниками перемычки;
  • Конец кабеля, торчащий из коробки не должен превышать 12 см по длине. Снимите изоляцию с кабеля на 10 см. Зачистите концы жил кабеля на 5 мм;
  • Подключите кабель к клеммам розетки. Соблюдайте единую цветность проводов для всех розеток комнаты. Желтую жилу, обязательно подключаем к земле. Фазную и нулевую жилы подключаем, например, так: синюю жилу на правую клемму розетки, коричневую жилу на левую клемму розетки;
  • Винты клемм заворачивайте надежно с повторным подворачиванием;
  • Открутите в подрозетниках монтажные винты, которые стоят по его краям;
  • После подключения проводов, расправьте их и вставьте розетку в подрозетник. Вставляете розетки так, чтобы попасть монтажными винтами с отверстия на каркасе розетки. Поверните розетки горизонтально и закрутите монтажные винты;
  • Для дополнительного крепления закрутите винты распорных «усов» розетки. Они раздвинутся и закрепятся за стенки подрозетника;
  • Завершается установка розетки установкой защитной крышки и декоративного обрамления.

Установка накладной розетки

Как я уже упоминал, накладные розетки ставятся на гипсокартон на заранее установленные, в каркасе конструкции, бруски.

Электрический кабель выводится сверху или снизу бруса или в отверстии по его середине. Важно вывести кабель так, чтобы он не повредился при закреплении розетки к брусу.

  • Розетка разбирается,
  • Подключается к выведенному электрическому кабелю;
  • Крепится на гипсокартонную стену саморезами.
  • Саморезы вворачиваются в монтажные бруски.

На этом все. Теперь вы знаете, как установить розетку на гипсокартон.

©Gipsokart.ru

Другие статьи раздела: Электрика





Установка розетки в подрозетник. Как установить розетку в подрозетник

Подрозетник – специальная конструкция, предназначенная для установки розетки. Функции подрозетника:

  • Крепление розетки в стене
  • Защита от возгорания
  • Изоляция соединений.

По своему типу подрозетники делятся на металлические и пластиковые.

Металлические подрозетники раньше пользовались популярностью, но со временем их вытеснили пластиковые усадочные стаканы. Подрозетники из пластика отличаются сравнительно доступной ценой и большей практичностью.

Как правило подрозетники подлежат замене вместе с розеткой. Если розетку можно ремонтировать, продлевать срок ее эксплуатации, то состояние самого подрозетника остается без внимания. Поэтому, при замене/ремонте розетки следует обратить особое внимание на техническое состояние подрозетника, при необходимости заменить и его.

Ошибочно полагать, что установка розетки в подрозетник не требует никаких усилий или знаний по сравнению с монтажом подрозетника в стену, поскольку подготовка места в стене занимает больше времени.

В установке розетки тоже имеются хитрости, правила монтажа и приемы, которые необходимо применять для успешного выполнения задачи. Далее рассмотрим как установить розетку в подрозетник.

Как установить розетку в подрозетник

Обращая внимание на состояние электропроводки в квартире, либо в другом жилом помещении, можно заметить, что в основном вся проводка вмонтирована в стену. Сами розетки делятся на два типа: внутренние и наружные. Поскольку проводка большей частью пролегает в стене, внутренние розетки получили большое распространение.

При правильном монтаже внутренней розетки в установочную коробку, снаружи остается лишь рамка. Такое расположение является наиболее безопасным, поскольку исключает возможность нечаянного прикосновения к оголенным проводам.

Также это решение выглядит более эстетично, поскольку отсутствуют различные кабель-каналы, распределительные коробки и так далее. Тем более, при современном строительстве под электропроводку и подрозетник заранее штробятся углубления.

Установка розетки в подрозетник не является чем-то сложным, это может сделать каждый, опираясь исключительно на эту статью.

Этапы установки розеток

#1 Начало – отключи напряжение!

Всегда помните о том, что напряжение в 220 вольт опасно для жизни! Именно таким напряжением пользуются в повседневной жизни. Не забывайте о том, что в квартиру или дом подается переменный ток, а он гораздо опаснее постоянного!

При работе с электричеством, в первую очередь необходимо обесточить всю сеть. Даже если розетка подключена к отдельному автомату, все-равно отключать следует общий автомат. Делается это для того, чтобы отключить не только фазу, но и ноль. Затем, после отключения, необходимо проверить отсутствие напряжения непосредственно в розетке. Сделать это можно двумя способами:

  1. 1. Отверткой-индикатором
  2. 2. Мультиметром

При проверке отверткой-индикатором, просто нужно дотронуться до каждого контакта поочередно. Светодиод в отвертке при наличии напряжения обязательно загорится.

При проверке мультиметром необходимо выставить регулятор на измерение переменного напряжения. Помните, что если измеряете напряжение в 220 вольт, регулятор необходимо выставлять на большее значение, например, на 700 вольт. После того, как выставили регулятор, дотроньтесь обоими щупами до контактов розетки. Если прибор показывает ноль, то можно смело приступать к работе.

После того, как убедились, что в розетке отсутствует напряжение, можно приступать к установке розетки.

#2 Запас кабеля

Внутренние розетки вставляются в установочные коробки, к которым уже через специальные отверстия подведены провода. Так как провода оставляются с запасом, их лишнюю часть отрезаем, оставляем только необходимую длину.

Делается это для того, чтобы они не мешали монтажу розетки в пластиковый стакан, поскольку с излишними проводами вмонтировать розетку в подрозетник достаточно проблематично. Обычно провода оставляются длиной 5-10 сантиметров, этого доя подключения розетки достаточно.

#3 Снимаем внешнюю изоляцию с кабеля

Очень часто, когда зачищают кабель, снимают намного больше изоляции, чем требуется. Этого не надо делать, лучше оставить несколько сантиметров.

Такая изоляция кабеля поможет предотвратить передавливание изоляции жил острыми краями розетки. Существуют специальные инструменты для зачистки, если их нет, воспользуйтесь бокорезами или ножом. Зачистку кабеля нужно делать аккуратно, чтобы не повредить изоляцию жил.

#4 Снимаем изоляцию с жил

Зачистка изоляции жил производится ровно на ту длину, которой достаточно для обеспечения плотного контакта провода с контактом самой розетки. От разновидности розетки эта длина тоже зависит, но обычно от 5 до 10 миллиметров вполне достаточно.

При зачистке изоляции электрики пользуются инструментом под названием стриппер, если его нет, можно использовать нож. Главное, как и в случае зачистки кабеля, не повредить сам провод. Наличие зазубрин на проводе может привести к тому, что он переломится в этом месте.

#5 Подключение розетки

Берем в руки новую розетку и внимательно рассматриваем. Если есть дополнительная пластмассовая рамка, аккуратно ее снимаем, она обычно на пластмассовых защелках. Если ее нет, или вы ее уже сняли – ищите болтик (бывает два, но редко), которым крышка розетки привинчена к сердцевине, в которой и расположены металлические контакты.

Затем берем розетку и подключаем провода к контактам. Если кабель двухжильный, то один провод подключаем к левому, второй – к правому контакту.

В данном примере в розетке фирмы Schneider Electric контакты сверху, на других моделях могут быть сбоку. Если в розетке имеется еще контакт посередине, то это “земля”.

Важно: если кабель состоит из трех жил, то провод желто-зеленого цвета как раз и будет заземляющим, его нужно подключать к среднему контакту розетки. Вообще, запомните, желто-зеленый провод это всегда “земля”. В переменном токе “фаза” обычно обозначается коричневым цветом (или другим), “ноль” – синим цветом.

Провода закрепляем так, чтобы они плотно сидели в контактах и не болтались, сильно перетягивать тоже не надо.

#6 Установка розетки в подрозетник

После того, как закрепили провод в контактах, следует со всевозможной аккуратностью поместить розетку в подрозетник. Обратите внимание на то, чтобы розетка не стояла криво. Сам крепеж осуществляется двумя болтиками, которые стоят на распорных лапках.

Теперь нужно аккуратно уложить провода в подрозетник и закрепить к нему розетку. Она крепится с помощью двух болтиков по бокам подрозетника и специальных распорных лапок установленных на самом корпусе розетки.

После этого подтягиваем отверткой болтики распорных лапок. Их следует подтягивать так: сначала один, чтобы лапка коснулась стенки подрозетника, потом второй до этого же состояния. Потом затягиваем уже следующим образом: один оборот на одном, потом на другом, потом на первом, и так пока розетка не встанет намертво. Если же сразу затянуть одну распорную лапку, то розетка повернется и будет криво стоять.

Следующим шагом будет установка декоративной рамки и лицевой накладки на саму розетку. Собираем все это в обратном порядке, закручиваем на болтики, смотрим чтобы рамка плотно прилегала к стене, если этого не случилось – значит неправильно установлена розетка, нужно ее утопить в подрозетник глубже.

Как видите, нет ничего сложного в том, чтобы самостоятельно установить розетку в подрозетник. Благодаря приобретенным навыкам, установка розетки не будет являться для вас сложной задачей.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



как установить розетку или выключатель — INMYROOM

Монтаж
в стене электрической точки, розетки или выключателя на первый взгляд может
показаться довольно простой и малозначимой задачей, особенно если сравнивать с остальными,
более важными этапами ремонта. Однако постигая все тонкости этого процесса, начинаешь
сомневаться в его простоте.

Специалисты Schneider Electric
поделились с нами секретами правильного и безопасного монтажа электроустановочных
изделий и монтажных коробок. Пошаговая инструкция с фотографиями прилагается.

Подготовка к работе

Для монтажа установочного электротехнического изделия понадобится:

  • электрическая дрель или мощный шуруповерт;
  • коронка для сверления отверстия
    диаметром 68 см;
  • крестовая или плоская отвертка;
  • электротехнический и монтажный
    ножи;
  • монтажный уровень (Фото 1).

Важно: все работы должны производиться исключительно при снятом напряжении. Удостовериться в этом необходимо непосредственно в месте монтажа электротехнического изделия с помощью измерительного прибора или тестера напряжения.

Разметка и сверление

На место предполагаемого размещения пары розетка-выключатель при помощи уровня и линейки наносим разметку – вертикаль и горизонталь (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). После этого дрелью со специальной коронкой высверливаем гипсокартон (6), монтажным ножом удаляем перегородку, которая возникла между отверстиями (7), и вытаскиваем провод.

Монтаж установочной коробки

У коробок удаляем заглушки, которые отвечают за
соединение коробок между собой. Сначала заглушки следует надрезать монтажным
ножом, а затем выдавить пальцем (8, 9). Теперь две установочные
объединяем в одну конструкцию с помощью соединительного элемента (10, 11).

Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля
(гофры). Она легко выламывается пальцем. Далее заводим кабель в коробки (12). Следует заметить, что для удобства монтажа кабель в
гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и
закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (13).

Подготовка к подключению электроустановочных изделий

Розетки и выключатели, в частности изделия Schneider
Electric серии Glossa,
устанавливают в монтажные коробки двумя вариантами:

1.  крепеж винтами на монтажной коробке с помощью суппорта (14) – монтажной пластины изделия;

2. крепеж монтажными лапками (15).

Второй вариант может использоваться как дополнительное крепление.

Перед установкой розеток и выключателей необходимо провести
подготовительные работы, а именно, сделать разводку кабеля внутри монтажных
коробок, развести жилы кабеля (16),
зачистить жилы кабеля согласно маркировке на изделиях (17, 18, 19).

Подключение розетки

С розетки с помощью отвертки снимаем лицевую панель (20, 21), раскручиваем винты клемм (22) , жилы кабеля заводим в клеммные зажимы (23), после чего затягиваем винты клемм (24, 25). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта и фиксируем с помощью поворота изделия (26). Придерживая розетку, затягиваем винты, но не до самого упора.

Подключение выключателя

Как только розетка вмонтирована, можно приступать к подключению выключателя. Снимаем клавишу (27, 28), раскручиваем винты клемм для ввода кабеля (29), жилы кабеля заводим в клеммные зажимы (согласно схеме подключения промаркированной на основании (30, 31) и затягиваем винты клемм (32).

Аналогично розетке производим установку выключателя в монтажную коробку (33). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки до конца). =»apple-interchange-newline»>Для идеального выравнивания на суппортах вырублены специальные ризки. При помощи отвертки соосность двух изделий легко выравнивается (34, 35).

Подтягиваем винты монтажных лапок для более жесткой фиксации (36). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

Финальные работы

Устанавливаем двухпостовую рамку (37), лицевую панель
розетки, фиксируя ее винтом
(38, 39). Затем с небольшим усилием защелкиваем клавишу (40, 41). На этом
монтаж считается завершенным (42, 43).

От редакции: в мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Glossa.

советы профессионалов по монтажу розеток в стены

Одним из важных аспектов каждого ремонта, является установка розетки. С первого взгляда может показаться, что проще этого нельзя ничего придумать. На самом деле это не так. Монтаж розетки в комнате: ответственный, сложный и трудоемкий процесс.

Все же, из-за халатности можно нарваться на большую беду. Ведь речь идет об электропитании дома. Неправильное соединение контактов может  повлечь за собой короткое замыкание, а в итоге и пожар.

Краткое содержимое статьи:

Правила и нюансы монтажа

Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:

  • Подготовка и прокладка кабеля.
  • Вырез ниши под розетку.
  • Монтаж корпуса «подрозетника».
  • Подключение контактов.
  • Установка декоративной крышки

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.

Стоит упоминать, о расположении розеток. С этим, вы должны определиться изначально. Сперва, нужно посчитать количество необходимых источников питания. Затем определиться с высотой и местом их расположения.

Рекомендуется все мысли записывать на бумаге, виде схемы, или отмечать прямо на стене с помощью специального строительного карандаша. Если же вы делаете это в первый раз, внимательно следуйте пунктам пошаговой инструкции установки для розетки.

Пошаговая инструкция монтажа

Начинать монтажные работы необходимо со своей безопасности. Убедитесь, что питание вашего дома или квартиры обесточено. Если же это не сделано, его можно отключить в общем автомате на весь дом. Также стоит задуматься о защите рук и пальцев с помощью перчаток. Конечно, работать в них при монтаже самой розетки довольно неудобно. Но в момент прокладки кабеля и вырезания отверстия для «подрозетника» это необходимость. Ведь в процессе можно получить травму.

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

  • Перфоратор ( можно заменить молотком и стамеской)
  • Кусачки
  • Шпатель
  • Раствор цемента
  • Изолента
  • Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

Сам процесс подключения кабеля к счетчику элементарен. Сниманием изоляцию, оголяем контакты. Подключаем их к специальным клеммам на счетчике. Таким образом, можно подключить 8 отдельных проводов питания.

После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.

Монтаж подрозетника

Установка розетки в стакан начинается с выреза углубления. Глубина зависит от типа подрозетника. Если розетка, является проходной, то есть через нее проходят другие кабеля, то глубина не должна превышать 7-8 см.

В том случае когда подрозетник является конечным, углубление должно равняется не больше 5 см. Важно, при монтаже стоит учитывать, что провода должны свободно лежать в корпусе. Ведь в плотно перегнутом кабеля могут повредиться. в итоге, всю конструкцию придется разбирать и переделывать.

Подрозетники делятся на два вида:

  • Для гипсокартона
  • Для твердого камня

В первом варианте конструкция подрозетника состоит из пластмассового корпуса и металлических защелок по бокам. Закрепляясь на гипсокартоне, фиксатор входит в паз, плотно держа корпус розетки. Для надежности конструкция закрепляется двумя дюбелями.

Второй вариант предусмотрен для каменных или кирпичных стен. В этом же случае корпус выполнен из поликарбоната с двумя ушками по бокам. В углубление, которое заранее было выдолблено перфоратором, закрепляется корпус розетки.

Фиксация происходит с помощью двух дюбелей. Отверстия для них, необходимо сверлить с меньшим диаметром. Это нужно для того, чтобы дюбель плотно закреплялся в стене, крепко держа конструкцию.

Установка основы розетки

Установку розетку с заземлением, рекомендуется начать со схемы подключения. Она одинакова для всех. В питании розетки используется трехжильный провод.

К клеммам подводятся, жили, провода без изоляции. И закрепляются на них с помощью специальных зажимочных болтов. Третья жила, то есть заземление, закрепляются в стороне на скобочных контактах. Сами жилы в кабиле отличаются по цветам, желтый −земля, красный и синий – питание.

Все розетки можно разделить на несколько типов:

  • Одинарной
  • Двойные
  • Многоканальные

Подключение двоичной или многоканальной розетки ничем не отличается от одинарной. Провод, также подключается к клеммам с помощью зажимов. Только в варианте с несколько ячеек это делается с одной стороны. Контакты в них идут параллельно, питая, сразу все секций одновременно.

В конце, необходимо установить декоративную накладку. Она крепится на два болтика по бокам. По желанию можно выбрать ту, которая отлично впишется в дизайн комнаты.

Фото-инструкция по установке розеток



https://youtu.be/YZ—N5Zr0GI

Вам понравилась статья? Поделитесь 😉



Установить электрическую розетку в сарае на заднем дворе

Подключение новой электрической розетки немного отличается от замены существующей розетки. Электропроводка такая же, но у вас есть дополнительные задачи по установке розеточной коробки, зачистке проводов и подведению провода к следующей коробке или обратно к силовой панели. В этой статье рассказывается, как установить новую электрическую розетку и подключить новую розетку.

кратко, как

Из этой статьи вы узнаете, как:

  1. Установить электрическую розетку
  2. Удаление выбивки провода
  3. Протяните провод в коробку
  4. Зачистите провод
  5. Согните концы проводов
  6. Подсоедините провода к клеммам
  7. Вкрутите выход в коробку
  8. Присоедините провод к источнику питания

инструменты и материалы

  • Датчик приближения
  • Отвертка с плоским шлицем
  • Отвертка с крестообразным шлицем
  • 14/2 Неметаллический кабель для цепи 15 А, 12/2 Неметаллический кабель для цепи 20 А
  • Универсальный нож
  • Молот
  • Выходная коробка

шаг 1 Установите электрическую розетку на стене сарая

Коробки электрических розеток обычно устанавливаются на высоте 14 дюймов над полом сарая до верха коробки. Перед тем, как прибить коробку к шпильке, убедитесь, что ее грань находится на расстоянии 1/2 дюйма от поверхности шпильки. Сбоку коробки будут выступы, указывающие на правильную глубину в 1/2 дюйма. Используя гвозди, заранее установленные на коробку, прибейте коробку к шпильке.

совет: Иногда вы не можете прибить коробку к шпильке, потому что на пути есть другая шпилька или другое препятствие. Используйте винт Grabber, чтобы просто вкрутить боковую часть коробки в шпильку. Шуруповерт с электроприводом идеально подходит для этого проекта.

шаг 2 Удаление выбивки провода

Удалите заглушку в заднем углу розеточной коробки, которая находится ближе всего к шпильке и со стороны источника питания. Протяните провод в коробку, оставив примерно 10 дюймов от задней части коробки до конца провода. (вам нужно около 6 дюймов провода, свисающего из коробки)

, шаг 3, зачистите провода

Снимите оболочку, покрывающую все провода, либо используя инструмент для зачистки проводов, либо отрезав поверхность провода, отогнувшись от разреза, чтобы полностью сломать оболочку, а затем стянуть ее с конца. Используйте инструменты для зачистки проводов, чтобы снять 1 дюйм покрытия с концов белого и черного проводов с помощью инструментов для зачистки проводов. На устройствах для зачистки проводов есть много отверстий для проводов разного диаметра. Убедитесь, что размер отверстия соответствует диаметру используемого провода)

шаг 4 Согните концы проводов

Согните концы проводов, чтобы образовалась петля, используя отверстия в приспособлениях для зачистки проводов или плоскогубцы.

шаг 5 Подсоедините провода к клеммам

Сделайте петли на концах проводов и наденьте петли на клеммы по часовой стрелке, чтобы они не откручивались, когда вы затягиваете винты на розетке.Электропроводка для сарая на заднем дворе такая же, как и для любой другой электрической розетки. Установите проводку электрической розетки следующим образом:

  • Черный провод к латунной клемме
  • Белый провод к хромированной клемме
  • Зеленый или неизолированная медь — к зеленой клемме

Примечание. Если какая-либо из клемм на розетке имеет только одну клемму, и вы хотите продолжить цепь после розетки, вам необходимо соединить входящие и исходящие провода друг с другом и включить дополнительный 6-дюймовый кусок провода, который идет к терминалу на розетке.Они соединяются друг с другом с помощью проволочной гайки.

, шаг 6 Привинтите выпускной патрубок к коробке

Сложите провода в коробку гармошкой, чтобы они хорошо лежали в коробке. Совместите выпускные винты с коробкой и прикрепите выпускной патрубок к коробке. Затяните винты на передней части розетки. Теперь, когда проводка электрической розетки завершена, прикрепите крышку к розетке.

шаг 7 Подсоедините провод к источнику питания

Чтобы подсоединить другой конец провода к источнику питания, вам нужно либо подключить его к силовой панели, либо установить новый прерыватель, см. Статью Добавление новой цепи, чтобы узнать, как подавать питание от монтажной коробки, или другого розетку или выключатель с постоянным напряжением.

УСТАНОВКА ВЫХОДА GFCI

Подключение розетки GFCI

Подключение розетки GFCI во многом похоже на подключение обычной розетки. Единственная разница в том, как питание поступает в следующую розетку. Он может быть защищен выходом GFCI или оставлен без защиты.

Вам понадобится установленная розетка GFCI, если у вас есть внешние розетки на складе. Эта статья покажет вам, как подключить розетку GFCI, чтобы защитить себя или защитить себя и другие розетки.

шаг 1 Выключите питание

Убедитесь, что питание отключено от розетки, вставив что-нибудь в розетку и включив ее, прежде чем отключать питание на панели прерывателя. Вы узнаете, что в розетке отключено питание, когда то, что подключено к розетке, выключится.

, шаг 2 Подсоедините провода к ЛИНИИ розетки

На выходе GFCI есть два набора соединительных клемм: LINE и LOAD. ЛИНИЯ — это силовой и нейтральный провода, входящие в розетку.

Горячие провода питания, входящие в розетку, имеют цветовую маркировку и должны быть прикреплены к соответствующим винтам в точности следующим образом:

Черные провода: Черные провода идут к винту с надписью HOT на стороне LINE

Белые провода: Белые провода подключаются к винту, помеченному БЕЛЫМ на стороне ЛИНИИ

Зеленые провода: Зеленые или оголенные медные провода прикрепляются к земле с помощью гайки

Зачистите немного меньше дюйма изоляции с конца каждого провода.С помощью плоскогубцев согните проволоку в достаточно тугую петлю, чтобы она не могла выскользнуть из-под головки винта. Наденьте проволочную петлю на винт сбоку от розетки, убедившись, что проволока наматывается на винт по часовой стрелке. Затяните винт.

шаг 3 Защита других розеток с помощью GFCI с использованием стороны НАГРУЗКИ

Другие розетки могут быть защищены GFCI, используя питание от первого GFCI. Вы сможете защитить все внешние розетки на заднем дворе с помощью одного GFCI.Чтобы защитить другие розетки с помощью GFCI, вам нужно будет проложить провода от клемм LOAD на GFCI к другим розеткам.

Присоедините провода, выходящие из коробки, к клеммам НАГРУЗКИ на розетке GFCI следующим образом:

Черные провода: Черные провода идут к винту с надписью HOT на стороне НАГРУЗКИ

Белые провода: Белые провода идут к винту, помеченному БЕЛЫМ на стороне НАГРУЗКИ

Зеленые провода: Зеленые или оголенные медные провода прикрепляются к земле с помощью гайки

, шаг 4, электрические розетки, запитанные после GFCI, которые не защищены

Чтобы розетки использовали ту же мощность, что и GFCI, но которые не защищены GFCI, их необходимо подключить до GFCI в другом месте в стене, или они должны быть подключены от свиного хвоста в электрическом ящике GFCI. .

  • Электрические коды, касающиеся расположения розеток GFCI, можно найти в статье Электрические коды.

Как подключить двухрядную розетку

шаг 1 Отключите электричество

Если в электрическую розетку подается питание, то перед работой с розеткой необходимо выключить ее, чтобы предотвратить поражение электрическим током.

, шаг 2 Определите, нужно ли подавать питание от 2-х групповой розеточной коробки к другой коробке

Если двухгнездная розетка является последней розеткой в ​​линии, переходите к шагу 3.

Если двухблочная розеточная коробка находится в середине участка, вам нужно будет добавить «конические хвосты» к проводке розеток. Свиньи хвосты устанавливаются с помощью 6-дюймовых кусков провода, идущего от соединения между проводом, идущим в электрическую коробку, и проводами, выходящими из коробки. Убедитесь, что вы сохраняете соединенные вместе провода одного цвета. Используйте проволочная гайка для соединения следующего:

  • Черный провод, идущий в коробку, к черному проводу, выходящему из коробки, к 6-дюймовому длинному черному свиному хвосту.
  • Белый провод, идущий в коробку, к белому проводу, идущему из коробки, к длинному белому свиному хвосту 6 дюймов.
  • Зеленый или медный провод, идущий в коробку, к зеленому или медному проводу, выходящему из коробки, к длинному зеленому или медному свиному хвосту 6 дюймов.

Теперь вы готовы прикрепить три скругленных хвоста к первой розетке.

шаг 3 Провода первой розетки

Чтобы прикрепить провод к клеммам, снимите с провода чуть меньше дюйма покрытия.Согните проволоку в достаточно тугую петлю, чтобы она не выскользнула из-под головки винта. Наденьте проволочную петлю на винт, убедившись, что конец проволоки находится с правой стороны винта, если смотреть сверху на головку винта. Затяните винт.

Присоедините провода к клеммам на первой розетке:

  • Черные провода идут к винту Top Brass.
  • Белые провода идут к винтам Top Chrome.
  • Зеленые или оголенные медные провода идут к зеленому винту.

Соединения будут выглядеть следующим образом. Черный, описанный в инструкции, представляет собой красный провод на этой фотографии.

шаг 4 провода второй розетки

Присоедините 5-дюймовые перемычки от вторичных клемм, нижних клемм первого выхода к верхним клеммам второго выхода. Убедитесь, что провода разных цветов подключены к соответствующим клеммам; черный к латуни, белый к хрому и зеленый или медный к земле.

шаг 5 Установите розетки в розеточную коробку с двумя перемычками

Используйте винты, прикрепленные к розеткам, чтобы прикрутить розетки к электрической коробке. Установите заглушку и включите питание, чтобы проверить свои новые две розетки!

ВЫКЛЮЧАТЕЛЬНАЯ РОЗЕТКА УСТАНОВИТЬ

Подключение переключаемой розетки или раздельной розетки используется, когда вы хотите управлять одной из двух розеток в одной розетке с помощью выключателя света. Это полезно при использовании торшеров в сарае студии или если у вас есть подключенный к электросети вентилятор в мастерской сарая, которым вы хотите управлять с помощью переключателя.

Вы можете контролировать одну или обе розетки на розетке. Если вы делаете одну сторону розетки, тогда другая розетка постоянно включается, как обычная электрическая розетка, это иногда называют раздельной розеткой.

В этой статье описывается, как подключить коммутируемую розетку, где питание идет от источника питания, через выключатель, а затем идет к коммутируемой розетке.

шаг 1 Вставьте двухжильный кабель в распределительную коробку

В распределительной коробке вы пропустите двухжильный кабель от источника питания в коробку.Оставьте около 10 дюймов кабеля внутри коробки и снимите с кабелей около 8 дюймов защитной оболочки.

, шаг 2, проложите трехжильный кабель от распределительной коробки к розетке

Проложите трехжильный кабель между распределительной коробкой и розеткой. Оставьте около 10 дюймов кабеля внутри розетки и снимите около 8 дюймов внешней оболочки, чтобы можно было работать с проводами.

шаг 3 провод выключателя

В распределительной коробке вы пропустите двухжильный кабель от источника питания и проведете трехжильный кабель от распределительной коробки к коммутируемой розетке.

Черные провода: Удалите 1/2 дюйма изоляции с черных проводов в коробке (двух- и трехжильный кабели) и 6-дюймового длинного свиного хвоста. Соедините все 3 черных провода гайкой. Присоедините черный свиной хвост к одной из черных клемм на переключателе.

Белые провода: Снимите 1/2 дюйма изоляции с белых проводов и соедините два белых провода вместе с помощью гайки (в переключателях не используется нейтральный белый провод.Таким образом, белый провод по существу проходит через распределительную коробку.)

Красный провод: Удалите 1/2 дюйма изоляции красного провода и прикрепите его к оставшейся клемме переключателя. (Этот провод обеспечивает включение или выключение питания на переключаемой стороне розетки.)

Заземление: Соедините вместе провода заземления с помощью 6-дюймового хвоста. Присоедините хвостовик к клемме заземления на переключателе (обычно это зеленый винт на металлической раме переключателя).

, шаг 4, провод розетки

Удалите латунный язычок между общими клеммами: Чтобы коммутируемая розетка работала, вы должны удалить металлический язычок на переключателе, который соединяет верхнюю розетку с нижней розеткой ТОЛЬКО НА ГОРЯЧЕЙ СТОРОНЕ розетки , между ЛАТУННЫЕ КЛЕММЫ. Оставьте нейтральную сторону переключателя подключенной, чтобы нейтральный вывод цепи работал на обеих розетках. Снимите язычок, удерживая язычок плоскогубцами и сгибая его вперед и назад.

Провод Розетка: Подсоедините провода трехжильного кабеля следующим образом:

Красный провод: Удалите 1/2 дюйма изоляции с красного провода и прикрепите его к одной из латунных клемм со снятой стороной с металлическим язычком.

Черный провод: Удалите 1/2 дюйма изоляции с конца черного провода и прикрепите провод к одной из латунных клемм.

Белый провод: Снимите 1/2 дюйма изоляции с конца белого провода и прикрепите его к серебряным клеммам на другой стороне розетки.

шаг 5 Как добавить больше коммутируемых розеток (после первой коммутируемой розетки)

Часто вам может потребоваться добавить более одной переключаемой розетки в одну цепь, например, в гостиной, где вы хотите, чтобы все выключатели в комнате имели возможность переключения розеток для включения настольных ламп.Если вы хотите переключить другие розетки, просто пропустите трехжильный кабель от первой розеточной коробки к следующей розетке и прикрепите провода в каждой коробке следующим образом:

Черный провод: Присоедините черные провода от обоих 3-х проводных кабелей друг к другу и добавьте к ним черный свиной хвост. Присоедините черную косичку к латунному выводу. Итак, теперь у вас все еще есть постоянная мощность, идущая на первый переключатель, а также выходящая из коробки розеток на следующий переключатель.

Красный провод: Проделайте то же самое с красными проводами, как вы делали с черными проводами, соедините их друг с другом и добавьте свиной хвост, который вы присоедините к первой розетке.

Белый провод: Подсоедините белый провод ко второй хромированной клемме на той же стороне переключателя, к которой вы подключили первый провод.

Что нужно знать о добавлении розетки на заднем дворе

Бывает, что большинству из нас нужно что-то подключить снаружи, но розетки никогда не бывают в хороших местах. Узнайте об установке розетки на заднем дворе.

Наружная розетка, безусловно, может пригодиться, когда пришло время установить праздничные украшения, подключить инструменты для работы во дворе или даже когда вы хотите подключить проигрыватель на террасе. Если у вас нет наружной розетки или у вас их слишком мало, у вас есть другие варианты, помимо прокладки удлинителя изнутри дома — и это тоже хорошо, потому что удлинители могут стать рецептом катастрофы. .

Вместо того, чтобы прокладывать шнуры повсюду, создавая опасность споткнуться и повышая риск электрического пожара и поражения электрическим током, установите новую уличную розетку в своем доме. Узнать, как установить наружную розетку, проще, чем вы думаете, если у вас есть внутренняя розетка или, по крайней мере, внутренняя цепь, к которой вы можете подключиться для своей новой наружной электрической розетки.

Выберите место для новой торговой точки на открытом воздухе

Лучшее место для новой наружной розетки — по другую сторону стены от внутренней розетки, потому что внутренняя розетка обеспечивает удобное место для подключения к электрической цепи в вашем доме. Убедитесь, что вы используете схему общего пользования или схему освещения. Не подключайтесь к цепи кухни или ванной комнаты или к каким-либо специализированным цепям, используемым для питания крупной бытовой техники или домашних систем. Эти цепи уже несут большую нагрузку, поэтому добавление розетки на открытом воздухе может привести к перегрузке цепи и срабатыванию автоматического выключателя всякий раз, когда вы используете розетку.

Если у вас нет внутренней розетки рядом с тем местом, где вы хотите разместить внешнюю розетку, вы можете подключиться к распределительной коробке в подвале, просверлив балку обода и сайдинг, чтобы пропустить кабель к внешней стене. Убедитесь, что вы используете контур гостиной, подвала или спальни.

Отключить питание цепи

Перед тем, как подключиться к выбранной цепи, отключите питание от блока выключателя. Используйте тестер напряжения, чтобы проверить внутреннюю розетку или распределительную коробку, к которой вы собираетесь подключиться, чтобы убедиться, что она не находится под напряжением. Если вы используете розетку, вам придется проверить сами провода после того, как вы удалите розетку.

Снимите внутреннюю розетку

Если вы уверены, что внутренняя розетка, к которой вы хотите подключиться, не работает, снимите ее со стены. Аккуратно снимите его со стены и открутите соединенные с ним провода цепи. Отодвиньте провода в сторону, в сторону. Найдите заглушку в задней части рабочего ящика и выбейте ее, постучав отверткой.

Отметьте место для новой торговой точки

Вы подготовите место для новой наружной розетки, просверлив отверстие в стене снаружи.Для этого вам понадобится сверло длиной 18 дюймов. Если у вас есть каменная кладка или штукатурный сайдинг, вам может понадобиться каменная коронка и перфоратор, чтобы пробить стену.

Вы можете разместить новую розетку непосредственно за внутренней розеткой на другой стороне стены или расположить ее несколько ниже или выше, наклонив сверло вверх или вниз. Не забудьте поместить новую наружную розетку в ту же полость стойки, что и внутреннюю розетку. Если вы подключаетесь к распределительной коробке, вы просверлите отверстие прямо через балку обода и сквозь стену, чтобы пропустить электрическую проводку.

Выйдите на улицу и поищите дыру в сайдинге. Просверлите отверстие диаметром один дюйм над этим отверстием или на несколько дюймов вверх или вниз от него, если именно там вы хотите установить новую розетку.



Установить новую электропроводку

Используйте новый проводной кабель того же диаметра и номинальной силы тока, что и используемый в существующей цепи. Снимите около двух футов оболочки с одного конца кабеля и обрежьте два из трех проводов. Согните третий провод и прикрепите к кабелю липкой лентой, чтобы получилась петля.Проденьте эту петлю через отверстие во внутреннем рабочем ящике розетки и, используя изогнутую вешалку для одежды, достаньте отверстие на внешней стене и вытащите ее. Протяните примерно фут проволоки. У внутренней коробки отрежьте новый кабель так, чтобы он свешивался со стены примерно на 30 сантиметров.

Установите новую электрическую коробку

Чтобы сделать косички, отрежьте около шести дюймов провода от конца катушки и снимите около ¾ дюйма изоляции с концов каждой. Вам нужны три косых провода — черный, белый и зеленый или заземляющий.

Подсоедините провода гибкого кабеля к соответствующим винтам на внутренней розетке: черный соединяется с латунью, белый — с серебром, а земля — ​​с зеленым. Снимите примерно ¾ дюйма изоляции с другого конца каждого жгута и с конца нового провода, который вы пропустили через стены. Используйте гайки, чтобы соединить все три горячих (черных) провода друг с другом, все три нейтральных (белых) провода друг с другом и все три заземляющих провода (зеленый или неизолированный) друг с другом. Аккуратно положите их в рабочий ящик, затем замените внутреннюю розетку.

Снаружи установите новый рабочий ящик во внешнюю стену, прижав его к стене, обведя вокруг него, а затем аккуратно вырезав отверстие пилой для гипсокартона, следя за линиями, чтобы обеспечить плотное прилегание. У новых рабочих ящиков есть крылья, которые можно приподнять, чтобы прикрепить их к стене. Установите коробку так, чтобы новая розетка прилегала к стене, поэтому, если у вас есть сайдинг, поверните коробку и розетку боком. Установите новую коробку, протянув через нее новый провод. Подключите новую розетку , прикрепив соответствующие провода к соответствующим винтам.Заправьте провода в рабочий ящик и закрутите новую розетку.

Завершите установку наружной розетки

После того, как розетка подключена, вы можете прикрепить лицевую панель и погодоустойчивую, используемую крышку к новой наружной розетке. Включите питание и наслаждайтесь!

Дополнительные советы по ремонту и ремонту дома можно найти на сайте American Home Shield® .

Блог — Electric Blue, Inc.

Первоначально опубликовано 18.04.2019

Весна — идеальное время для прогулок на свежем воздухе, проведенного в ловушке в течение нескольких месяцев.Обычно зимой может казаться, что погода заманивает вас в ловушку, и во время ограничений блокировки вам, возможно, НЕОБХОДИМО получить …

Сообщение от 17.09.2018

Установить электрические розетки несложно, и их можно установить где угодно, в зависимости от предпочтений человека.Ниже приведены некоторые из мест, где можно установить электрическую розетку …

Весна уже на подходе, поэтому гаражам нужно готовиться к более регулярному использованию.

Независимо от того, собираетесь ли вы прояснить ситуацию с помощью генеральной уборки или быстро приступите к проектам на открытом воздухе, ваш гараж обязательно получит больше трафика.Убедитесь, что …

Одна вещь, которую мы все должны сделать, — это приложить особые усилия, чтобы сократить потребление энергии. Это важно не только с точки зрения защиты планеты, но и с точки зрения сохранения низких ежемесячных счетов за коммунальные услуги.Опытный …

Пожар мусорного контейнера 2020 года закончился. Уахоооо!

Январь — прекрасное время, чтобы поставить новые цели перед собой, своей семьей и своим домом. Независимо от того, добавляете ли вы в свой список упражнения, поездки или хобби, в 2021 году есть множество вещей, к которым стоит стремиться.Это может …

Исходное сообщение: 14.11.2018

Статистика показывает, что в период праздников увеличивается количество домашних пожаров и других несчастных случаев, связанных с электричеством, поэтому важно соблюдать электробезопасность. Продолжайте читать эту статью, чтобы узнать, как сделать, чтобы ваш…

2020 год был сумасшедшим. Шершни-убийцы, драмы на выборах и вездесущая пандемия затрудняют понимание того, как двигаться вперед. Многим пришлось закрыть свои двери, поскольку бизнес замедлился. Однако, если вы один из предприятий, готовых к этому…

Хэллоуин — веселое время для всех.

Это время для мастеров, чтобы украсить лучшие тыквы, для косплееров, чтобы нарядиться своими любимыми персонажами, и для декораторов, чтобы сходить с ума с украшениями, посвященными Хэллоуину.Кто не любит смотреть на …

Стандартная бизнес-модель успеха в США — искать что-то, что можно купить за 1 доллар и продать за 2 доллара. Переворот дома — отличный способ добиться этого. Если у вас есть острый глаз на улучшение дома и потенциал для проекта, вы можете обратиться…

Электробезопасность спасает жизни.

Кажется, это очевидная вещь для написания — по сути, безопасность делает людей в большей безопасности. Однако люди по-прежнему не соблюдают электробезопасность. Таким образом, эти люди продолжают иногда испытывать вред…

Люди всегда должны чувствовать себя в безопасности — комфорт не всегда возможен, но безопасность необходима. Безопасность дома обеспечивается человеком, который заботится о себе. На работе и работник, и менеджер обязаны обеспечить:..

Погода в Колорадо стала теплой. Летят птицы и пчелы, светит солнце. Однако это также лучшее время для весенних и летних штормов.

Молния и град, сопровождающие дождь, могут сильно повлиять на вашу жизнь…

Весна — это сезон перемен, как снаружи, так и внутри. Погода сейчас нехотя становится все теплее. Особенно с учетом заказов на пребывание дома, сейчас прекрасное время, чтобы быстро проверить электрические системы вашего дома.Если взять …

Мир выглядит немного по-другому из-за правил пребывания дома, действующих во многих штатах по всей стране. Детей отправили из школы домой. Многие работники либо работают удаленно, либо временно не работают.Наконец, у губернаторов есть …

Хотя на земле может быть немного снега, а в воздухе по-прежнему холодно, весна уже на подходе!

Вы знаете, что это значит — Генеральная уборка! Ах да, ежегодная уборка дома, уборка мусора и реорганизация начались.Для …

Зима в Колорадо всегда приходит рано. В этот период сезона холод может стать неприятным, но это еще не все. Когда обрушивается следующая метель, многие люди спешат расчищать тротуары и проверять свои печи.Это …

В Колорадо наступает зима, и это не удивительно для жителей. Но откладывать средства на техническое обслуживание — это не весело, и, похоже, это не помогает заложить в долгосрочные планы роста. Поддержание повседневной электрической функциональности на высоком уровне…

Электробезопасность важна всегда, но в праздничные дни вероятность получения травмы может возрасти. Многие люди принимают поспешные решения с электричеством в преддверии праздников, что подвергает опасности себя и членов своей семьи, иногда даже без этого…

Профессиональные рабочие остаются в безопасности на рабочих местах, выявляя и контролируя опасность поражения электрическим током. Без подготовки, опыта или знания того, что нужно искать, эти опасности могут привести к серьезным травмам.

Многие рабочие подвергаются риску поражения электрическим током…

Мы заметили, что некоторые листья меняют цвет. Наступила осень, и погода начнет сезонно меняться. Это всегда подходящее время для того, чтобы задуматься о здоровье вашей семьи, в том числе об электробезопасности дома.До наступления холода …

Сколько стоит установка электрической розетки?

Стоимость установки электрической розетки

Если вам нужна новая электрическая розетка или розетки, стоимость обычно взимается за каждую розетку. Тип необходимого вам настенного блока будет влиять на материальные затраты, которые в среднем могут варьироваться от $ 3 до 50 $ за . Наем электрика может стоить от 40 до долларов в час в зависимости от того, кого вы выбираете для работы, текущего спроса и расценок на оплату труда в вашем районе.Если вам нужна специальная розетка, такая как GFCI-защита или блок на 220 вольт, ваши затраты будут выше как на рабочую силу, так и на материалы. Стандартная розетка обычно представляет собой блок на 120 вольт, что обычно имеет более низкую стоимость.

Цены на розетки по типу

Самый важный фактор, определяющий стоимость установки розетки, — это тип, который вам нужен. У каждого из них есть свои особенности, которые повлияют на цену самой розетки, а также на трудозатраты, необходимые для ее установки.

Стандартная 120 В

Эта стандартная розетка обычно является наименее дорогим выбором и может стоить от 3 до 5 долларов за штуку .Фактическое напряжение находится в диапазоне от 110 до 120 вольт, и большинство приборов рассчитаны на то, чтобы справляться с колебаниями напряжения. Если вам нужен один с USB-портами, планируйте платить от до 13–25 долларов за штуку . Эта опция позволяет заряжать свой смартфон, планшет или другие устройства с питанием от USB, подключив их непосредственно к стене.

2-контактный

Стандартный блок обычно поставляется с двумя или тремя контактами. Двухконтактная розетка — более дешевый выбор, она стоит примерно от 3 до 5 долларов за штуку .Вы найдете двухконтактные розетки в большинстве старых домов, и они включают только «горячую» и «нейтральную» линии.

3-контактный

Это более распространенный тип электрической розетки, которая также включает в себя провод заземления, который подключается к земле. Заземляющий провод отводит неиспользуемую мощность и особенно важен при использовании приборов или устройств с металлическим корпусом, таких как микроволновая печь или компьютер. Металл подключается непосредственно к заземляющему контакту на вашем шнуре питания, и, если есть свободный провод, он отключает автоматический выключатель, чтобы предотвратить поражение электрическим током.Этот стиль торговой точки обычно стоит от до 10 долларов за штуку .

220 В, 240 В и 250 В

Для больших бытовых приборов, таких как сушилки для одежды и духовки, может потребоваться блок более высокого напряжения. Большинство современных розеток для этого стиля имеют напряжение 250 В. Цены могут варьироваться в зависимости от напряжения, которое может составлять от 10 долларов США для сушилок до 20 долларов США для диапазонов .

GFCI

Эта розетка обозначает прерыватель цепи замыкания на землю и обычно используется на кухнях, ванных комнатах и ​​везде, где присутствует влага или вода.Стоимость розетки GFCI колеблется между 7 и 35 долларов за штуку в зависимости от стиля и качества. Эта розетка контролирует величину тока, протекающего через нее, и быстро отключает цепь, чтобы предотвратить возгорание или поражение электрическим током.

Пластины для коаксиального кабеля или сетевого кабеля

Эти розетки имеют особую конструкцию, позволяющую подключать коаксиальный кабель, и обычно стоят около $ 5 . Ваш поставщик кабельного телевидения или интернет-провайдер обычно устанавливает розетку такого типа у вас дома.На пластине сетевого кабеля есть еще одна секция, куда вы можете подключить кабель Ethernet для доступа в Интернет. Эти торговые точки / тарелки немного дороже, в среднем от до 10 долларов за штуку.

Напольные розетки

Набор напольных розеток устанавливается на полу и позволяет без опасений наступать на них или подвергать их воздействию воды. Поскольку для этих торговых точек требуется много специальных деталей и сборки, они обычно стоят от 30 до 50 долларов каждая.

Умные розетки

Розетки этого типа являются проводными и стоят от 25 до 50 долларов за штуку , однако вы также можете найти подключаемые модели, которые стоят от 15 до 40 долларов за штуку .Эта розетка позволяет подключать интеллектуальные устройства для подключения к Интернету или домашнему устройству, например Amazon Echo или Google Home, при этом снижая потребление электроэнергии.

9049

Цены на выходе по типу Средняя стоимость Самая низкая стоимость Наивысшая стоимость
Стандартный 120V 4,00 $ 3,00 $ 9049 9049 Pr 9049 -049 3,00 долл. США долл. США 5.00
3-контактный $ 7,00 $ 4,00 $ 10,00
220В, 240В, 250В $ 15,00 $ 10,00 $ 20,00
Коаксиальный кабель и сетевой кабель 8,00 $ 6,00 $ 10,00 $
Напольные розетки 40,00 $ 30,00 $ $ 50.00
Умные розетки 37,50 долларов США 25,00 долларов 50,00 долларов США

Затраты на рабочую силу для установки электрической розетки

Средняя оплата труда профессионального электрика составляет примерно 55 долларов США в час , но ставки могут быть ниже или выше в зависимости от спроса и того, кого вы нанимаете. Затраты на рабочую силу для установки электрической розетки обычно составляют от 40 до 100 долларов в час . Квалифицированный, опытный электрик может заменить до 12 розеток за один час в зависимости от условий работы.Установка новой розетки занимает больше времени и обычно требует от от одного до двух часов для каждого .

Стоимость добавления розетки

Добавление новой розетки «с нуля» обойдется вам дороже, чем простая замена одной. В среднем, будьте готовы заплатить примерно от $ 150 до $ 225 , чтобы добавить каждую новую точку, которая вам нужна. Стоимость включает материалы, проводку и крепление розетки к стене, а также затраты на рабочую силу, которые в среднем составляют около 2 часов на розетку.

Стоимость замены розетки

Замена или модернизация существующих розеток будет стоить меньше, чем установка новой. В среднем вы должны заплатить от 65 до 125 долларов за каждую розетку , чтобы их заменить. Цена зависит от типа розетки и необходимости замены проводки.

Стоимость замены проводки

Если вам нужно заменить старую проводку или установить новую, это повлияет на стоимость установки вашей розетки. Стоимость новой или замененной проводки может достигать $ 1 000 в дополнение к установке ваших новых розеток.

Стоимость замены стандартной розетки на розетку GFCI

Если вам необходимо заменить текущую стандартную розетку на розетку GFCI, приготовьтесь платить примерно 100 долларов за новую розетку . Если существующая проводка подходит для использования, ваша стоимость будет примерно такой же, однако, если потребуется новая проводка, приготовьтесь платить больше.

Стоимость AFCI и GFCI

При установке новой розетки вам может потребоваться стиль AFCI или GFCI. Розетка AFCI отключает цепь всякий раз, когда обнаруживает какие-либо неисправности в электрической дуге.Розетка GFCI защищает вас от поражения электрическим током и обычно устанавливается в подвалах, ванных комнатах и ​​кухнях, где присутствует вода и влага. Средняя стоимость торговой точки AFCI составляет примерно 25 долларов, а GFCI составляет примерно от 7 до 35 долларов за каждую . Комбинированная розетка AFCI и GFCI в среднем стоит около 35 долларов за каждую и обеспечит улучшенную противопожарную защиту.

Средняя стоимость в зависимости от размера дома

Если вы модернизируете электрическую систему всего дома, ваши затраты будут зависеть от общей площади вашего дома в квадратных футах.Эта стоимость включает в себя повторный монтаж или замену существующей проводки, а также установку количества розеток, требуемого согласно местным нормам.

9400 долларов

Размер дома Средняя стоимость Самая низкая стоимость Самая высокая стоимость
1000 квадратных футов 2700 долларов 1600 долларов 4500 долларов
1500 квадратных футов 3950 долларов 2300 долларов 5600 долларов
2000 квадратных футов 5400 долларов
3000 квадратных футов 8100 долларов 4800 долларов 11400 долларов

Стоимость замены автоматического выключателя

Если вам нужно заменить старый автоматический выключатель, средняя стоимость найма профессионала колеблется в пределах и $ 200 в среднем за каждый перерыв кер.Как правило, это простая работа, и некоторые домовладельцы могут сделать это своими руками. Если вы решите заменить автоматический выключатель самостоятельно, его стоимость составит от до 40 долларов в зависимости от типа автоматического выключателя, который вам нужен.

Стоимость установки трехпозиционного переключателя

Планируйте заплатить от 200 до 500 долларов за установку трехпозиционного переключателя электриком. Если коммутатор необходимо установить в двух местах, для работы потребуется новая проводка и настенные коробки. Если используется существующий коммутатор и требуется только один дополнительный коммутатор, цена будет ближе к отметке между 150 и 250 долларов за трехходовой коммутатор.

Стоимость проводки в гараже и / или подвале

В обновленном Национальном электротехническом кодексе (NEC) говорится, что в гаражах должна быть по крайней мере одна цепь на 20 А и по крайней мере одна дуплексная розетка GFCI рядом с автомобильным отсеком, которая не может обслуживать розетки на внешняя стена вашего гаража. Если вам нужно подключить провод к гаражу, приготовьтесь заплатить от 1000 долларов до 4000 долларов в зависимости от того, нужно ли вам прокладывать подземный фидерный кабель, который проходит от главной сервисной панели до вашего гаража.Если вы проводите подвал, средняя стоимость подвала площадью 1000 квадратных футов будет составлять от 800 долларов США до 1 500 долларов США. Затраты тем выше, чем больше у вас подвал и чем больше вам нужно проводки и розеток.

Стоимость усовершенствований и улучшений

Если вам нужно внести несколько изменений в электрическую систему вашего дома, вот некоторые из средних затрат на наиболее популярные улучшения и улучшения.

Модернизация розеток с 2–3 контактами

Стоимость розетки с 3 контактами всего примерно на $ 10 больше, чем на , чем двухконтактные розетки, но планируйте дополнительно оплатить почасовую оплату электрику, который выполнит обновление.

Декоративные розетки

Если вы просто хотите обновить свою розетку до декоративного стиля, вы можете сделать это своими руками. Цены варьируются в зависимости от выбранного вами типа торговой точки или покрытия.

Установка выключателей

Новая розетка или выключатель требует немного больше труда и материалов, а средняя стоимость составляет от до 150–200 долларов за выключатель .

Расширение розетки

Расширение существующей розетки до дуплексной розетки — простой проект, который обычно стоит около $ 100 для завершения на высоком уровне.

Защита от детей

Защита розетки от детей стоит примерно 20 долларов за штуку. Защита от детей.

Факторы стоимости

Есть несколько факторов, которые могут определить вашу общую стоимость установки или замены электрической розетки, и эти факторы могут сделать ваши затраты выше или ниже в зависимости от обстоятельств.

Существующая проводка

Проекты с уже установленной проводкой обойдутся вам дешевле с точки зрения материалов и рабочей силы.

Расположение

Если ваша новая розетка находится в трудном месте или необходимо проложить больше проводов, приготовьтесь платить больше.

Назначение

Розетки для сушилки для белья или духовки или розетки GFCI будут стоить больше, чем стандартная настенная розетка.

Тип

Тип нужной вам розетки тоже влияет на стоимость. Более сложные или специализированные магазины стоят больше, чем стандартные.

Электрические коробки

Установка электрических коробок обходится дороже, так как требуется больше материалов, сборки и квалифицированной рабочей силы.

Материалы

Если вашему электрику необходимо установить проводку или специальные материалы для выполнения работы, приготовьтесь заплатить сумму, превышающую среднюю стоимость.

Сделай сам или найми профессионала

Работа с электричеством чрезвычайно опасна, если вы не знакомы с процессом. Если вы просто хотите заменить крышку панели переключателя, это простой процесс, который вы можете сделать своими руками. С другой стороны, для выполнения любых электромонтажных работ в вашем доме всегда следует привлекать лицензированного электрика, чтобы обеспечить безопасную установку. Лицензированные электрики полностью застрахованы и знают, как безопасно работать с электричеством, обеспечивая правильную работу ваших новых розеток.Они также знакомы с текущими строительными нормами и правилами и понимают, как работают сложные схемы.

Как установить розетку USB

Было бы здорово, если бы вы перестали перемещать блок питания для зарядного устройства телефона от розетки к розетке? К счастью, установка электрической розетки со встроенными USB-портами — это довольно простая задача, сделанная своими руками, которая может иметь решающее значение. После завершения вы можете заряжать свои мобильные устройства сколько душе угодно, освобождая место для доступных розеток.

Мы составили руководство по тому, что вам понадобится для самостоятельной установки розетки USB. Однако прежде чем мы начнем, важное предупреждение: правила, регулирующие выполнение электромонтажных работ в доме, различаются в зависимости от страны и штата. Перед тем, как выполнять следующие шаги, убедитесь, что у вас есть полномочия проводить техническое обслуживание электрооборудования в вашем районе и что у вас есть необходимые для этого средства безопасности.

Шаг 1. Выберите розетку с USB-разъемом

Пару лет назад вам было трудно найти розетку со встроенными портами USB, но теперь доступно несколько вариантов.Лучшие модели таких брендов, как Legrand и Leviton, являются одними из наших главных рекомендаций, но вы также можете выбрать дешевую торговую точку без бренда. Вы найдете множество доступных конфигураций и цветов и можете расслабиться, зная, что они созданы и протестированы на соответствие требованиям безопасности.

Имейте в виду, однако, что розетки с USB-портом намного глубже, чем обычные конструкции, из-за дополнительной электроники, которая должна быть упакована. В этом случае вам понадобится около 3 дюймов глубины в стене, чтобы установить ваш новая розетка.Обнаружив место, подходящее для модернизации, перед покупкой обязательно проверьте размер распределительной коробки за розеткой.

В качестве руководства мы выбрали розетку Legrand TM826USBWCCV, которая поддерживает два порта USB и две розетки с защитой от несанкционированного доступа. Вы сможете купить эту модель (и аналогичные устройства) примерно за 25 долларов. Вы можете проверить это здесь.

В зависимости от вашей существующей розетки вам также может потребоваться настенная пластина, чтобы окружить розетки.Настенная пластина на нашей розетке имеет горизонтальную планку между розетками, на которой и будут располагаться новые USB-порты. Поэтому в качестве дополнения к розетке с USB-портом мы выбрали настенную безвинтовую пластину Legrand, подходящую по цвету и отделке.

Шаг 2. Побалуйте себя тестером выходного напряжения

Помимо отвертки, мы настоятельно рекомендуем еще один инструмент, который мы настоятельно рекомендуем для этой работы (или любого другого, связанного с электрическими розетками), — это тестер напряжения. Очевидно, нам нужно будет отключить питание на электрической панели перед заменой розеток, но чтобы быть абсолютно уверенным в том, что розетка не находится под напряжением, вам следует проверить это с помощью тестера напряжения.

Недорогие устройства, такие как этот бесконтактный тестер напряжения от Klein Tools, обеспечивают визуальные и звуковые предупреждения при обнаружении напряжения в розетке. Он доступен примерно за 20 долларов, а есть обновленная модель NCVT-3, оснащенная фонариком, которую можно купить менее чем за 25 долларов.

Получив тестер напряжения в руке, проверьте его в розетке, которая, как вы знаете, находится под напряжением, чтобы убедиться, что она работает.

Шаг 3: Выключите электричество

После того, как вы определились с розеткой, которую хотите заменить, перейдите к электрической панели вашего дома.Выключите питание в комнате / розетке, которую вы заменяете, или, чтобы убедиться в отсутствии электричества, полностью отключите электричество.

Шаг 4: Снимите имеющуюся настенную пластину и розетку

С помощью тестера напряжения дважды проверьте, отключено ли питание, затем осторожно открутите и снимите настенную пластину и розетку с распределительной коробки позади нее.

Шаг 5: Обратите внимание на существующую проводку

Сделайте снимок существующей проводки (или нарисуйте быструю схему), чтобы знать, как перемонтировать новую розетку, когда она установлена.В домах в Северной Америке ожидайте увидеть нейтральный (белый), горячий (черный) и заземляющий (голая медь) провода. Другие континенты имеют другие коды, поэтому обязательно проверьте существующие подключения. А еще лучше — пометьте провода, прежде чем снимать их.

Шаг 6: Отсоедините провода от старой розетки

Возьмите отвертку и ослабьте стопорные винты, удерживающие электрические провода на месте. Имейте в виду, что они могут удерживаться на месте быстросъемными зажимами, а не винтами.Если это так, найдите небольшую отвертку или аналогичный инструмент — инструмент для SIM-карты даже сделает эту работу — и нажмите утопленную кнопку разблокировки, чтобы освободить провода.

Шаг 7: Подключите USB-разъем

Для подключения к новой электрической розетке выполните действия в обратном порядке. Затем убедитесь, что нейтральный провод, провод под напряжением / ток и заземление надежно подключены к правильным клеммам.

Шаг 8: Закрепите розетку и настенную пластину

Тяжелая работа окончена! Закрепите новую розетку на распределительной коробке.Отверстия для винтов находятся в том же месте; это означает, что вы можете использовать те же, что и в предыдущей розетке, без необходимости сверлить дополнительные отверстия в стене.

Теперь прикрепите настенную пластину к розетке, прежде чем отойти и любоваться своей работой.

Шаг 9: Включите и проверьте

Вернитесь к выключателю и включите розетку, о которой идет речь. Используйте тестер напряжения, чтобы убедиться, что розетка исправна и что на нее подается необходимое количество электричества, прежде чем подключать USB-устройство для проверки.

Поскольку эти розетки относительно просты в установке, они являются доступным вариантом (стоимостью всего 30 долларов) для модернизации вашего дома способом, о котором многие люди не подумают, но каждый, кто ищет свежую и совершенно новую точку зарядки, может получить выгоду. из. Если бы только был лучший способ встроить беспроводную зарядку в свой дом.

Рекомендации редакции

Стоимость установки розетки на 2021 год

Содержание

  1. Стоимость добавления электрической розетки
  2. Факторы затрат на установку электрических розеток
  3. Типы розеток и их стоимость
  4. Существующая проводка против.Абсолютно новые цены на электроэнергию
  5. Стоимость обновления торговой точки
  6. Стоимость установки Vs. Заменить электрическую розетку
  7. Как снизить затраты на электрические розетки
  8. Сделай сам или нанять электрика?
  9. Найдите электрика

Стоимость добавления электрической розетки

Как и в большинстве электротехнических проектов, стоимость установки новой электрической розетки в значительной степени зависит от почасовых затрат электрика. Большинство электриков берут от 75 до 150 долларов в час.Поэтому, в зависимости от сложности, добавление новой электрической розетки может стоить от 100 до 800 долларов при средней стоимости около 350 долларов.

Факторы затрат на установку электрических розеток

Скорее всего, ваши затраты на установку электрической розетки упадут между 100 и 800 долларами. Тем не менее, есть способы снизить цену и не переплачивать за установку розеток. Помните обо всех факторах при поиске ближайшего к вам лицензированного электрика.

  1. Существующая проводка
  2. Расположение выхода
  3. Назначение торговой точки
  4. Тип выхода
  5. Электрические коробки
  6. Материалы

Существующая проводка

Мы рассмотрим более подробную информацию позже, но если вы начинаете с нуля или в комнате требуется новая проводка или электрическая цепь, затраты на установку розеток возрастут.Вместо того, чтобы делать начинку для пирога, вы готовите весь пирог. Добавление электропроводки добавляет больше материалов и времени, что увеличивает общие затраты на установку розеток.

Расположение выхода

Расположение устанавливаемой розетки очень важно при составлении бюджета. В случаях, когда пристройки не имеют проводки, возможность подключения к существующей электросети значительно повлияет на стоимость. Если необходима простая розетка и есть достаточный доступ к уже существующей электрической коробке, затраты на рабочую силу резко снизятся.Тем не менее, это не всегда так.

Назначение торговой точки

Не все торговые точки были созданы равными. Как и следовало ожидать, некоторым приборам требуется больше энергии, чем другим, например, стиральной машине, а не телевизору. Точно так же одни розетки нуждаются в большей защите, чем другие. Учитывая их близость к воде, выходы на кухне и в ванных комнатах должны быть заземлены и требуют специального монтажа. Это, конечно, требует дополнительных затрат.

Тип выхода

Уже упоминалось, существует несколько различных типов розеток.Стандартные розетки или розетки на 120 В — это самые простые и дешевые розетки в установке. Обычно они используются для небольших электрических приборов или телевизоров. Сверхмощные розетки или розетки на 220–240 вольт могут стоить немного дороже, чем стандартные розетки, но чаще всего находятся в том же диапазоне. Розетки для тяжелых условий эксплуатации обычно используются для стиральных машин, сушилок и плит. Наконец, заземленные розетки, используемые вокруг раковин, обычно дороже, чем стандартные или усиленные розетки.

Электрические коробки

Если вы не используете эту розетку для очень маленького осветительного прибора, вашей новой розетке потребуется собственная электрическая коробка.Эта конструкция в стене, также называемая распределительной коробкой, помогает предотвратить возгорание и поддерживает надежные соединения, которые остаются герметичными в течение многих лет. Установить новую электрическую коробку несложно, но это добавит времени к общему проекту. Ожидайте дополнительного часа работы, если вам нужно установить распределительную коробку.

Материалы

Наконец, как и во всех электрических проектах, материалы будут влиять на стоимость добавления электрической розетки. Ранее мы упоминали местоположение как доминирующий фактор.Если есть электричество для подключения, гибкость в размещении розетки может значительно сократить расходы. Местоположение вашей новой розетки во многом повлияет на количество материалов, необходимых вашему электрику. Размещение розетки ближе к источнику электроэнергии означает меньше материальных и трудовых затрат.

Типы розеток и их стоимость

Если все провода, панели и коробки на месте, разница в цене между стандартной и заземленной розетками составляет примерно 50 долларов.Несмотря на минимальную разницу в стоимости, вы должны знать три основных типа электрических розеток и какие приборы в какие розетки входят.

Имейте в виду, что, хотя большинство бытовых приборов относится к соответствующим категориям торговых точек, есть исключения. Перед установкой любой розетки всегда проверяйте местные правила и производителя устройства. Оба должны указывать, какое напряжение или мощность требуется.

1. Стандартные розетки

Стандартные розетки имеют напряжение от 100 до 120 В.Судя по названию, это самые распространенные розетки и, к счастью, их проще всего установить. Вся проводка на месте, установка стандартной розетки не должна занимать больше 45 минут.

Типичные устройства, использующие стандартные розетки:

  • Газовые диапазоны
  • Микроволны
  • Посудомоечные машины
  • Холодильники
  • Осушители газа

2. Розетки для тяжелых условий эксплуатации

Другим приборам для работы требуется больше энергии.Поэтому электрики также добавляют в дома по всей Америке розетки для тяжелых условий эксплуатации. К счастью, установка такой розетки обычно стоит столько же, сколько и стандартная розетка. Однако часто домовладельцам приходится модернизировать электрическую панель перед установкой мощной розетки. Средняя стоимость обновления электрической панели составляет около 1000 долларов. Излишне говорить, что это увеличивает стоимость добавления торговой точки.

Типичные устройства, в которых используются розетки для тяжелых условий эксплуатации:

  • Электрические сушилки
  • Стиральные машины
  • Электрические плиты

3.Заземленные розетки

Наконец, если эта новая розетка находится где-то рядом с водой, убедитесь, что она заземлена. Заземленные розетки или розетки GFCI защищены сетевыми фильтрами. Если вы когда-нибудь уроните щипцы для завивки в раковину, GFCI сработает, что значительно снизит вероятность поражения электрическим током. Учитывая их дополнительную защиту, заземленные розетки немного дороже, чем стандартные или усиленные розетки. Их установка обычно стоит на 50 долларов дороже.

Типичные устройства, требующие заземленных розеток:

Обратите внимание, что розетки в прачечной не всегда требуют заземления.Если у вас в прачечной есть только стиральная машина и сушилка, подойдут и мощные розетки. Однако, если раковина находится в пределах шести футов, вам понадобится розетка с заземлением.

Существующая проводка против. Абсолютно новые цены на электроэнергию

Как вы, надеюсь, уже поняли, окончательная стоимость установки вашей розетки будет зависеть от времени. Если электрику потребуется один час на установку, вы заплатите меньше, чем если бы он или она установили три часа. Поэтому наличие существующей проводки скажется на чистой прибыли.

Одно из первых действий электрика — это посмотреть, нужна ли вам новая проводка. Вам может потребоваться новая проводка, если вы добавляете новую комнату, текущая проводка недостаточно мощна или если добавленная мощность от новой розетки слишком велика для одной цепи. Если какой-либо из этих сценариев присутствует, электрик должен будет установить новую проводку.

Средняя стоимость установки новой электропроводки или электрических панелей составляет примерно 1175 долларов, при этом большинство домовладельцев платят от 960 до 1395 долларов.Как только она будет установлена, электрик сможет установить новую розетку за 30 минут.

Очевидно, что существующая проводка повлияет на цену вашей новой домашней розетки.

Стоимость обновления торговой точки

Помимо стандартных, усиленных и заземленных розеток, домовладельцам требуются и другие усовершенствования розеток, когда дело касается электрических розеток. Ни одно из следующих усовершенствований не должно значительно увеличить ваши затраты на электрика, но вы должны знать обо всех возможных вариантах:

  1. Защита от детей : Маленькие дети любят засовывать пальцы везде, в том числе в торговые точки.Если у вас есть маленькие дети, мы настоятельно рекомендуем попросить вашего электрика обезопасить от детей все розетки, расположенные рядом с землей. Хотя это может добавить 20 долларов за розетку, это гарантирует, что вашего маленького ребенка не ударит током.
  2. Расширение розетки : Вместо того, чтобы устанавливать новую розетку, подумайте о расширении стандартной розетки до дуплексной розетки. Расширение торговой точки проще, чем добавление торговой точки, и поэтому оно более доступно.
  3. Модернизация розеток : Разным приборам или электротехнике требуются разные розетки.У вас есть розетки с двумя контактами и выходы с тремя контактами. Двухконтактные розетки подходят для зарядки телефонов, подключения вентиляторов и других подобных устройств. Однако чаще всего вам нужна трехконтактная розетка для большинства основных приборов. Поэтому, если вы не используете поблизости двухконтактную розетку, подумайте о замене ее на трехконтактную. Как и расширение, это обновление розетки должно стоить меньше, чем установка новой розетки.
  4. Установка декоративных розеток : Вы не поверите, но вы можете установить декоративные панели переключателей.После того, как вы их купите, электрик установит их за пять минут.
  5. Switch Upgrades : Пока в доме работает электрик, стоит попросить его взглянуть на другие проекты. Одним из примеров является обновление или установка коммутатора. Если он новый, средняя стоимость установки коммутатора составляет 140 долларов. Если это обновление, рассчитывайте потратить 100 долларов.

Стоимость установки Vs. Заменить электрическую розетку

Поскольку время является ключевым фактором, домовладельцы должны быть рады услышать, что стоимость замены электрических розеток может быть намного меньше, чем стоимость установки новой розетки.Как и следовало ожидать, если розетка уже установлена, необходимо установить всю проводку и цепи. Поэтому, если вы подключаете устройство, которое потребляет такое же количество энергии, не стесняйтесь заменять розетку, а не добавлять новую.

С другой стороны, если розетка не установлена ​​в желаемом месте или для этой новой розетки требуется намного больше энергии, вам необходимо добавить новую розетку. Если проводка на месте, рассчитывайте заплатить в среднем в верхней части этой страницы. Если требуется новая проводка, планируйте добавить еще 1000 долларов к общей стоимости розеток.

Как снизить затраты на электрические розетки

Если у вас нет друга-электрика, с учетом того факта, что установка новой розетки требует меньших усилий, вы, вероятно, не сможете установить новую розетку менее чем за 100 долларов. Однако это не означает, что вы не можете сэкономить на других, связанных электрических проектах.

Электрики берут плату за свое время, но они также могут брать плату за вождение и бензин. Поэтому, если вы откладывали установку телевизора или обновление переключателя, сейчас идеальное время, чтобы выполнить все электрические работы.Объединение проектов гарантирует, что вы не будете платить за дополнительный бензин и время, которое электрик проводит в машине. Так же, как покупка продуктов, большинство из нас предпочитает совершить одну большую поездку, а не несколько маленьких. Это экономит время, но когда дело доходит до электричества, это также экономит ваши деньги.

Сделай сам или нанять электрика?

Если вы просто заменяете пластину переключателя на розетке, попробуйте сделать это самостоятельно. Однако для любого другого проекта вам следует нанять лицензированного электрика для выполнения любых электромонтажных работ в вашем доме.В дополнение к надлежащей страховке, лицензированный электрик по закону является единственным лицом, кроме вас, которому разрешено работать с электричеством, и по уважительной причине. Они не только знают строительные нормы и правила, но и хорошо разбираются в схемах, которые ускорят работу и обеспечат ее правильное выполнение.

Найдите электрика

Учитывая низкую добавочную стоимость, не откладывайте установку электрической розетки больше. К счастью, через ImproveNet легко найти лицензированных профессионалов.Позвольте нам помочь вам найти надежных электриков рядом с вами уже сегодня!

Получите бесплатные оценки от местных электрических подрядчиков

Как установить розетку в автомобиле (2 способа сделать это) — Survival Freedom

Одна из самых неприятных составляющих длительных поездок на автомобиле — это то, что в ваших устройствах разряжается аккумулятор. Будь то ваш телефон, рабочий компьютер или семейный iPad (иногда единственное, что держит детей вместе в машине), жизненно важно иметь достаточно заряда, чтобы хватило на вас до вашего приезда.При ограниченном количестве розеток USB, как подключить дополнительные источники питания к автомобилю?

Чтобы установить розетку в автомобиле, вы можете подключить розетку через приборную панель и прикрепить ее непосредственно к аккумулятору. В качестве альтернативы вы можете установить инвертор мощности, который преобразует мощность вашей батареи в мощность, подходящую для электроники.

В этой статье будут рассмотрены два различных способа установки розетки в вашем автомобиле. Вы можете установить розетку (похожую на ту, которую вы используете на стене) прямо на приборной панели вместо прикуривателя.Если это слишком сложно, вы можете установить небольшой или большой инвертор с подключениями для нескольких плагинов.

Прежде чем мы начнем…

Ключом к установке дополнительных розеток в автомобиле является совместимость. Вы должны убедиться, что питание от аккумулятора не приведет к перегрузке вашей розетки или что то, что вы заряжаете, не перегрузит встроенный электронный адаптер. В любом случае, независимо от того, как вы решите дать себе дополнительную мощность, убедитесь, что напряжение выходит равномерно.

Установка инвертора в автомобиль

Установить инвертор намного проще, чем установить розетку напрямую. Это потому, что инвертор изменяет мощность батареи или прикуривателя на стандартные 110 вольт электрической розетки. Этот метод более управляем, чем установка розетки, и гарантирует, что ваши вилки будут иметь необходимое количество энергии.

Первое, что вам нужно сделать при установке инвертора, — это то, какой размер вам нужен.Если вам нужна только одна дополнительная розетка или зарядите несколько устройств меньшего размера, вы можете купить небольшой инвертор и подключить его непосредственно к машине. Однако, если вам нужны более существенные заряды и больше энергии, вам нужно подключить инвертор большего размера напрямую к батарее.

Установка малого инвертора

Если вас пугает идея подключить аккумулятор к новому набору проводов, не волнуйтесь! Вы можете добавить один или два дополнительных плагина, ничего не меняя в машине. Если вы покупаете качественный инвертор, который подключается непосредственно к прикуривателю, открывать капот совсем не нужно.Все, что вам нужно сделать, это подключить инвертор и отправиться в путь.

Для качественного инвертора малой мощности рекомендую этот. Он подключается непосредственно к адаптеру питания, имеет два трехконтактных разъема и пару розеток USB. Основная причина, по которой мне нравится этот инвертор, заключается в том, что он компактен, прост в установке и идеально подходит для зарядки небольшой электроники в вашем автомобиле (помните, не используйте меньшие преобразователи для зарядки тяжелой техники, иначе вы можете повредить свой автомобиль).

Установка большого инвертора

Вы можете использовать большой инвертор для чего угодно, от iPhone до мини-холодильника, что делает его идеальным для кемпинга или длительных поездок, если вы можете поддерживать заряд автомобильного аккумулятора.Этот процесс аналогичен установке обычной розетки — вам нужно найти способ безопасно подключить ее к автомобильному аккумулятору.

Поместите инвертор (перчаточный ящик, багажник)

Инвертор можно положить в бардачок, под сиденье или в багажник. В любом случае вам нужно будет прикрутить его к кузову автомобиля для надежного размещения. Как правило, по бокам инвертора есть отверстия для винтов.

Найдите жгут проводов за радио

Жгут проводов идет прямо от аккумулятора к электронным частям автомобиля.Если вы найдете это, вы можете подключить инвертор напрямую к батарее без особого напряжения. Обычно он находится за радиоприемником или адаптером переменного тока под приборной панелью.

Присоедините провод к батарее

Как и в обычной розетке, вам нужно измерить длину провода немного длиннее, чем вам нужно, от инвертора до батареи. Подключите кабели к встроенному проводу инвертора (это немного проще, чем розетка).

Вы можете прикрепить концы к батарее, как к розетке, или прикрепить предохранитель к одному из проводов батареи.Последнее — довольно сложный процесс, поэтому убедитесь, что вы знаете, что делаете, чтобы подключить кабели.

Закройте крышку и проверьте свой инвертор

После того, как вы полностью подключили инвертор, вы можете закрыть кожух и проверить свой инвертор. Это самая простая часть — вам нужно убедиться, что инвертор не потребляет слишком много энергии от батареи и что батарея не перегружает инвертор. Если вы подключили его правильно, вы сможете заряжать малую и большую электронику на ходу!

Установка розетки в автомобиле

Если вам нужен более мощный вариант, который может работать с более мощной электроникой, вы можете подумать об установке розетки прямо в свой автомобиль, а не через прикуриватель.

Однако процесс установки может быть непростым. Это потому, что вы должны убедиться, что проводка исправна и правильно расположена. Всегда подключайтесь к цепи с предохранителем — в противном случае это может привести к короткому замыканию и возгоранию. Вы будете подключать розетку непосредственно к автомобильному аккумулятору, поэтому обязательно проверьте розетку, когда закончите.

Вот короткое видео о том, как установить розетку в автомобиль, если у вас больше наглядности:

Найдите местонахождение вашей торговой точки

Чтобы установить розетку в машину, сначала нужно найти для нее лучшее место.Вам нужно, чтобы он располагался достаточно близко к батарее, чтобы вам не приходилось протягивать провод через весь автомобиль, а также в пределах досягаемости для тех, кому нужна розетка. Обычно лучшее место находится на центральной консоли, между сиденьями водителя и пассажира.

Просверлить отверстие размером с выходное отверстие в автомобиле

После того, как вы определились, где вы хотите разместить розетку, вам нужно просверлить отверстие размером с вашу розетку в самом автомобиле. Во-первых, просверлите небольшое пилотное отверстие, чтобы не повредить существующие провода или схемы.Затем вы можете проделать отверстие примерно по длине и ширине розетки.

Подключите розетку напрямую к батарее

Измерьте длину провода между батареей и местом, где будет розетка, сделав несколько дополнительных дюймов с каждой стороны для безопасности. Если ваше отверстие находится в центральной консоли, вы должны подключить его напрямую к батарее. Через каждые несколько дюймов прикрепите провод к безопасной части автомобиля, чтобы предотвратить натирание провода или ослабление кабелей.

Закрепите выпускной патрубок с помощью винтов или гаек

Установите выпускное отверстие в желаемом месте и закрепите его винтами или гайками.Это может помочь подключить провода до того, как вы полностью вкрутите его, чтобы вы могли быть уверены, что у вас достаточно места для правильного подключения проводов к розетке.

Подсоедините провода и обожмите концы

Сначала подключите провода к розетке. Обожмите концы положительного и отрицательного кабелей в соответствующих местах на задней стороне розетки. Перед установкой предохранителя обожмите другой конец положительного провода на положительной клемме аккумулятора. Присоедините отрицательный провод к «заземлению» или пустому металлическому участку в области вытяжки.

Включите автомобиль и проверьте розетку

Наконец, вставьте предохранитель в держатель предохранителя и проверьте розетку. Включите автомобиль и убедитесь, что розетка хорошо заряжается и не влияет отрицательно на другие функции аккумулятора. После того, как вы его протестируете, вы сможете использовать новую розетку во время вождения!

Последние мысли

Дополнительный источник питания в автомобиле может иметь огромное значение, особенно в длительных поездках или если вы склонны работать во время путешествия.Независимо от того, решите ли вы установить инвертор питания или розетку прямо в свой автомобиль, вы сможете заряжать больше электронных устройств и будете более гибкими в своей жизни в дороге.

Теперь, когда у вас есть мощность внутри вашего автомобиля, возможно, вы захотите приобрести специальные диски. Посмотрите, сколько они стоят здесь.

Джим Джеймс

Привет, я Джим и автор этого сайта. Я всегда интересовался выживанием, рыбалкой, кемпингом и всем остальным на природе.Фактически, в детстве я проводил больше времени на воде, чем на суше! Я также являюсь автором бестселлеров и имею степень в области истории, антропологии и музыки. Я надеюсь, что вы найдете ценность в статьях на этом сайте. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы или предложения!

Статьи по теме

ссылка на Сколько стоит работа с перламутровой краской? | Ожидайте заплатить это

ссылка на Сколько стоят диски для автомобиля? (Новые и бывшие в употреблении)

Сколько стоят диски для автомобиля? (Новые и б / у)

Если вы хотите обновить свои диски по необходимости или по стилю, вы, вероятно, читаете эту статью, чтобы узнать, сколько денег вам нужно отложить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
