Установка гильзы для прокладки труб в стенах и перекрытиях: Установка гильз для прохода труб через перекрытия

Гильзы для прохода трубопровода: структура, типы, оборудование

Если вы имеете частный дом или дачу, то этот вопрос станет одним из решающих, потому что любая постройка нуждается в водопроводе, газопроводе и канализации. В двадцать первом веке существует огромное количество возможностей обезопасить жилье от воздействия окружающей среды и атмосферы. Самым безопасным и низкобюджетным методом, является установка гильз.

В большинстве случаев гильзы для трубопровода нужно использовать обязательно

Отсюда вытекает несколько тезисов.

• Нужно ли применять гильзы или другие материалы для прохода труб сквозь стены?
• Какие футляры лучше?
• Какой материал является наиболее стойкими?
• Какой внутренний объем проходки в перекрытиях?
• Как герметизировать?
• На каком расстоянии от перегородок должна располагаться?
• С какими трудностями монтажа можно столкнуться?
• Можно ли проложить отопление через стены с помощью гильзы?

Ознакомьтесь со статьей, и вы найдете интересующие ответы.

Установка гильз является самым бюджетным и безопасным способом

Содержание

• Структура гильз в стенах и перекрытиях
• Типы гильз для трубопровода (материал)
• Оборудование
• Проход газохода через стену здания
• Видео: Соединение гильзы для водопроводной трубы

Структура гильз в стенах и перекрытиях

Первое требование при интеграции трубопровода, газопровода и канализации в строительные конструкции — непрерывность изоляционного слоя. Это требование вызвано тем, что при наличии щелей, отверстий и других дефектов к трубам начинают попадать воздух и пыль, вследствие чего они деформируются и разрушаются. Естественно, что после постройки жилого дома вы не захотите столкнуться с подобной проблемой, решение которой затратит не только огромное количество времени, но и растрата материалов, вплоть до частичного или полного перезаливания фундамента (перекрытий). Для предотвращения подобных моментов и существуют гильзы для трубопроводов, канализаций, и кабелей.

Вопрос с гильзами нужно решать во время строительства, потом это будет проблематично

Типы гильз для трубопровода (материал)

1. Металлическая гильза
2. Огнеупорная (глиняная, керамическая) гильза
3. Полимерная гильза

Стальная гильза является самым надежным вариантом

1. Стальная — самый прочный и дорогой материал, который подходит практически для любых перекрытий. Они используются на масштабных стройплощадках, так как выдерживают давление до 120 тонн на 1 квадратный метр. Также очень популярны при строительстве железобетонных конструкций — ее можно бетонировать не только на объекте застройки, но и в производственном цехе. Края такой детали обязательно шлифуются, дабы не повредить находящиеся внутри полипропиленовые трубы.
2. Огнеупорная — различают глиняную и керамическую. Эксплуатируется в качестве изоляционного материала для дымоходов. Основной минус — хрупкость, значит при установке будьте бдительны (можно не только разбить покупку, но и получить резаную травму).
3. Полимерная — применяется в межкомнатных перекрытиях для трубопроводов и кабелей. Основной отличительной чертой материала остается износоустойчивость и холодостойкость.

Каждый материал имеет свои особенности и недостатки

Оборудование

Перед выбором материала для строительства тщательно выверите «за» и «против», учитывая окружающую гильзу поверхность, размер самой трубы, безопасность и системы интегрированные до этого. Важнейший плюс — ускорение сроков ремонтных работ. Кроме этого, благодаря обустройству защиты вы повышаете износоустойчивость магистрали и упрощаете их возможную дальнейшую замену.

Схема трубопровода с гильзой

Наиболее уязвимыми частями являются их зазоры. При сборке стыки рекомендуется размещать так, чтобы они не становились в одну плоскость, а продольные швы смещались относительно друг друга на 1-1,5 сантиметра. В местах прохода труб через строительные конструкции в них необходимо вставлять гильзы из труб большего диаметра с мягкой прокладкой. Патроны засовывают до постановки материала и замазывают бетонным раствором. К тому же специфика прохода труб через стену напрямую связана с типом прокладываемых коммуникаций. Каждый способ обусловлен отдельными нюансами, поэтому для обеспечения внутреннему быту индивидуальной защиты, рассмотрим конструкции «в разрезе».

При установке гильз учитываются много нюансов

1. Водопровод
   В том случае, когда установка выполняется из стальных деталей, на них в местах стыковки с элементами здания наносят защитное покрытие, предотвращающее попадание мусора. Если трубопровод предусмотрен для холодного водоснабжения, потребуется наличие чехла. Он поможет избежать конденсации влаги на поверхности, тем самым канал прослужит на десятки лет дольше. Если же для прокладки используются пластиковые профили, то прежде стоит заглянуть в инструкции нему. Если в частях входа трубопровода в помещение есть уплотнения с возможностью появления грунтовых стоков, то в них применяют гидроизолирующие муфты и замазывают бетонным раствором чтобы жидкость не просачивалась в нижние ярусы строения.

   Если устанавливаются стальные детали, в конце их обрабатывают защитным слоем

2. Сливные трубы
   Специфика конструкции чугунных колпаков заключается в их отличности от других материалов, которые при пересечении трубопроводов требуют армирования и шумоизоляции. Для этого нужен стальной патрон, зазор которого на 20-25мм. должна превышать трубу.

   Специфика конструкции чугунных колпаков заключается в их отличности от других материалов

3. Паровое отопление
   В системе парового обогрева внутренних комнат гильзы играют первостепенную роль. Если их не поставить, то температурные перепады приведут к деформации магистрали и образованию трещин в перекрытиях. Также как и для устройства водопровода для горячей воды, следует рассчитывать на полипропиленовые колпаки. Отличительным является механизм крепежа, при производстве отличается высокой теплостойкостью и поддерживает изнутри высокую и постоянную температуру. Исходя из этого — не торопитесь с приобретением, а как положено изучите предложения производителей, которые не только удовлетворяют вашим критериям, но и соответствуют критериям СНиП. Это сохранит ваши силы и средства.

   Установка гильз для парового отопления является обязательной процедурой

4. Размер внутреннего диаметра гильзы
   Этот момент становится решающим при постановке оборудования в перегородках, потому к нему нужно подойти с максимальной тщательностью и придирчивостью. В случае несоответствия наружного и внутреннего диаметра гильзы под трубопровод горячего обогревания, могут выявиться самые неожиданные сюрпризы. Структуру полагается выбирать так, чтобы проход через перекрытия был свободен. Части имеют схожие технические особенности прокладки, но при этом обладают разной выносливостью. Когда труба проложена через перекрытия, необходимо соединить гильзы, наружный диаметр которых должен быть шире трубы на 10-15 мм, с зазором 2-3 см. При этом сам футляр должен быть плотно закреплен в проходном отверстии. Просветы между ними заделываются стекловатой. Для металлопластиковых труб при проходе через строительные конструкции постарайтесь устанавливать застежки из пластмассовых труб немного большего наружного диаметра. В итоге, чтобы не прогадать со стоимостью и надежностью проделанной работы, рекомендуем вам обратиться к профессионалам — они сберегут и нервы и время.

   К вопросу размера гильзы нужно подойти с максимальной тщательностью и придирчивостью

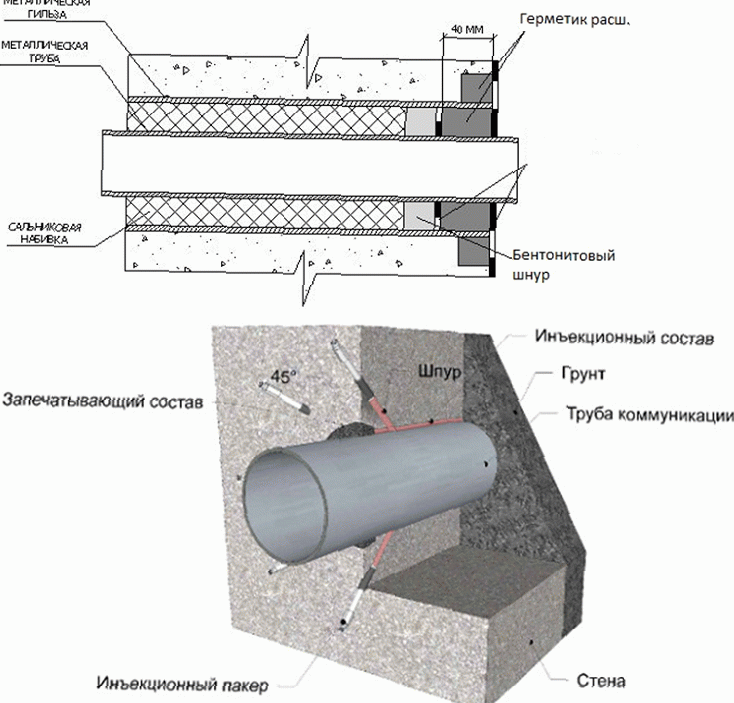

5. Герметизация

Чтобы защитить помпу при пересечении трубопроводов и перегородок, советуют их плотно загерметизировать, чтобы не оставались даже мелкие зазоры. Внутренний диаметр гильзы должен быть шире, чем толщина трубы на 30мм. На соединения вставляем шайбы с угловой резьбой, продольным сечением 3-4 мм.

Герметизация труб должна быть максимальной

Проход газохода через стену здания

Наиболее удачный способ выхода газохода в перегородке — со стороны фронтона. Но если это сделать не получается и дымоход выйдет со стороны ската, то варим стойку и крепим к ней конструкцию на скользящие застежки. В результате выходит толковая и долгоживущая система.

Схема выхода дымохода через стену и один из вариантов реализации

Видео: Соединение гильзы для водопроводной трубы

гильзы, сальники, втулки, монтаж узла пересечения трубопровода

Статья содержит выдержки из различных источников по тому, как выполняется проход труб водоснабжения и водоотведения строительных конструкций. Рассмотрены пересечения трубами стен насосных станций, водопроводных и канализационных колодцев, стен и перекрытий зданий и сооружений.

Также рассмотрены современные методы герметизации, часто применяемые при реконструкции зданий и сооружений — гермовтулки и «Линк-силь».

Содержание

1. Проход трубопроводов через стены
2. Жесткая заделка с помощью ребристого патрубка
3. Гибкая заделка трубы при помощи нажимного сальника
4. Гибкая заделка при помощи набивного сальника
5. Проход трубопроводов через стены водопроводных колодцев
6. Проход трубопроводов через стенки канализационных колодцев
7. Проход труб через наружные стены зданий
8. Пересечение трубопроводами строительных конструкций внутри зданий
9. Прокладка через стены в техническом подполье
10. Пересечение трубопроводами строительных конструкций сооружений при их реконструкции
11. Использование уплотнителей кольцевых пространств Link-Seal
12. Использование гермовтулок

Проход трубопроводов через стены

Жесткая заделка с помощью ребристого патрубка б) Гибкая заделка при помощи нажимного сальника в) Гибкая заделка при помощи набивного сальника Рисунок из пособия авторов Э. В. ЗАЛУЦКИЙ, А. И. ПЕТРУХНО «Насосные станции».

Труба может пересекать строительные конструкции и быть заделана жестко или гибко, т.е. различают жесткую и гибкую заделки. Гибкая заделка применяется в тех случаях, когда возможно повреждение труб при осадке здания, тепловых расширениях, в сейсмических районах.

Жесткая заделка с помощью ребристого патрубка

Ребристый патрубок

Приварное ребро данного патрубка обеспечивает прочность заделки, уменьшает возможную фильтрацию грунтовых вод вдоль рабочей трубы. Рабочая труба приваривается к ребристому патрубку, или к нему привариваются фланцы. Применяется тогда, когда повреждение трубы при осадке здания или в силу иных причин (тепловое расширение или сейсмика) невозможно.

Ребристые патрубки производятся по типовой серии 7.901-6.

Гибкая заделка трубы при помощи нажимного сальника

Нажимной сальник

Применяется в тяжелых условиях, когда уровень грунтовых вод выше узла прохода трубы через стену. Кроме того такой сальник следует устанавливать в стенах, разделяющих сухое и мокрое отделения в канализационных насосных станциях, располагая фланцевый нажимной патрубок (5) со стороны мокрого отделения.

Читайте также:  Органолептические свойства питьевой воды

Набивные сальники производятся по типовой серии 5.900-3

Гибкая заделка при помощи набивного сальника

Набивной сальник

В его корпусе такого сальника отсутствует фланцевый нажимной патрубок. Внутри корпуса установлено упорное кольцо и два бурта.
Между упорным кольцом и буртом помещают набивку из просмоленной пеньковой пряди. Концы сальника зачеканивают асбестоцементной массой и заделывают битумной мастикой. Применяются такие сальники в маловлажных
грунтах. В сухих грунтах в качестве набивки можно применять паклю и ветошь.

Нажимные сальники производятся по типовой серии 5.900-2

Проход трубопроводов через стены водопроводных колодцев

Схемы из ТПР 901-09-11.84 Колодцы водопроводные

Схема А) для сухих грунтов

Схема Б) При наличии грунтовых водДля просадочных грунтов. Водоупорный замок выполняется из плотно уложенной перемятой глины, смешанной с битумными или дегтевыми материалами.

Проход трубопроводов через стенки канализационных колодцев

Схемы из ТПР 902-09-22.84 Колодцы канализационные:

Схема А) для непросадочных сухих грунтовСхема Б) для мокрых грунтов

Схема В) для просадочных грунтов

Проход труб через наружные стены зданий

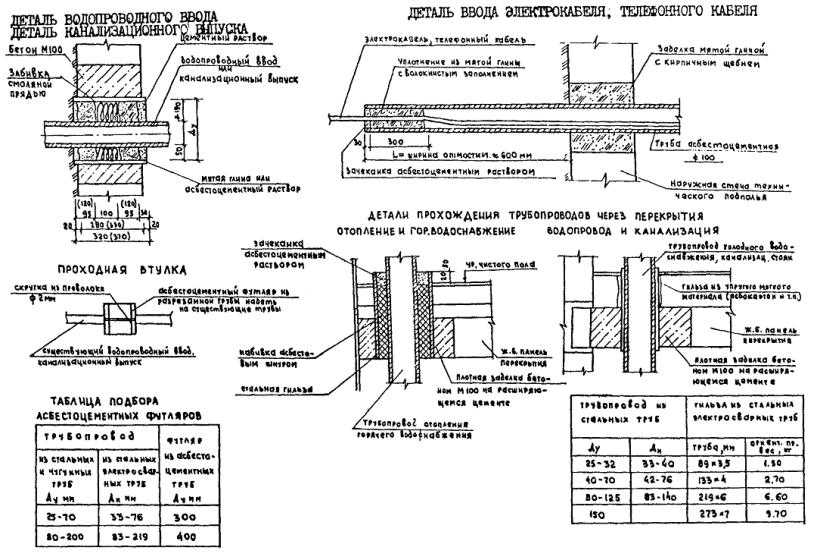

Схемы пересечения наружных стен (фундаментных стен) зданий из типовой серии 5.905-26.08 «Уплотнение вводов инженерных коммуникаций газифицированных зданий и сооружений»

Уплотнение ввода водопровода или канализации в сухих грунтах

Уплотнение ввода водопровода или канализации в мокрых грунтах

Пересечение трубопроводами строительных конструкций внутри зданий

По материалам Альбома 2.029 КЛ-2 «Ленниипроект»

Прокладка через стены на этажах

Прокладка через перекрытие

Прокладка через стены в техническом подполье

Прокладка через стены в техническом подполье

п. 4.1.10 СП 41-109-2005 (Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена)

Для прохода труб через строительные конструкции стен и перекрытий необходимо предусматривать гильзы. Внутренний диаметр гильзы должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим продольное перемещение трубы. Гильза должна на 3-5 см выступать над полом, а в перегородках и у потолка — быть заподлицо.

п. 3.6.1 СП 40-102-2000 (Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования)

В местах прохода через строительные конструкции трубы из полимерных материалов необходимо прокладывать в гильзах. Длина гильзы должна превышать толщину строительной конструкции на толщину строительных отделочных материалов, а над поверхностью пола возвышаться на 20 мм. Расположение стыков труб в гильзах не допускается.

п. 7.2.5.4 СП 31-106-2002 (Проектирование и строительство инженерных систем одноквартирных жилых домов)

Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах. Края гильз должны быть на одном уровне с поверхностями стен, перегородок и потолков, но на 30 мм выше поверхности чистого пола. Зазоры и отверстия в местах пропуска трубопроводов через конструкции дома следует заделывать герметиком.

Читайте также:  Разница между умывальником, раковиной и мойкой

Пересечение трубопроводами строительных конструкций сооружений при их реконструкции

Использование уплотнителей кольцевых пространств Link-Seal

Для прохода труб через строительные конструкции возможно применение уплотнителей кольцевых пространств типа Link-Seal. Этот уплотнитель представляет собой цепь из резиновых элементов, соединенных болтами. При установке на трубу в месте ее прохода через стену, выполняют поочередную затяжку этих болтов. Получается надежный герметичный узел.

Схема установки звеньевого уплотнителя Link-Seal в стене

Использование гермовтулок

Похожим по своему принципу уплотнителем является так называемая гермовтулка. Она состоит из двух фланцев, между которыми находится резина. При монтаже гермовтулка одевается на трубу и занимает зазор между трубой и стенкой отверстия (гильзы / футляра). Фланцы стягиваются друг с другом болтами, и при их затяжке резина расширяется и герметизирует ввод.

Гермовтулка в стене

Гермовтулка на фото

«Гильзы или колонковое бурение лучше для прохождения технологических трубопроводов?»

При выборе необходимо учитывать мастерство установки, удобство и координацию между мастерами.

Дэвид Декстер, FNSPE, FASPE, CPD, CPI, LEED BD+C, PE. налил. Квалифицированный мастер должен был быть точным и разместить рукава в точном месте, чтобы убедиться, что они расположены в соответствии с компоновкой системы, находятся в пределах пространства стены и не мешают работе других профессий.

Однако с годами многие подрядчики и квалифицированный персонал забыли, как выполнять эту операцию, или, может быть, они решили, что рукава не нужны, и использовали другие средства для проникновения в структуру стены или пола. Но является ли это улучшением качества и стоимости объекта или просто средством снижения затрат без улучшения? Не снизился ли уровень мастерства продавца настолько, что проблематично определить местонахождение гильз?

Гильзы и колонковое бурение

Муфта, в соответствии со словарем ASPE Plumbineering Dictionary, , представляет собой полую цилиндрическую трубку, которая окружает трубу для проникновения. Или, как этот термин чаще всего используется в строительстве, муфта обеспечивает средства доступа через материал для трубы, кабелепровода, проводки и т. д. Проектировщик сантехники должен координировать свои действия с инженером-строителем, электриком, механическим и сантехническим специалистом. , а также переходники для строительных работ, чтобы убедиться, что втулки размещены в надлежащем месте для установки всего, что будет вставлено в них после укладки бетона или сборки.

Рукав обычно больше, чем вставляемый в него предмет. Например, 2-дюймовая труба, вероятно, будет иметь 3-дюймовую муфту. Вы также должны учитывать внешний диаметр (OD) материала, проходящего через втулку; для 2-дюймовой водопроводной трубы с 1-дюймовой изоляцией потребуется муфта с минимальным внутренним диаметром (внутренним диаметром) 4 дюйма. В более крупных проектах, где может быть задействовано несколько рукавов, может быть предоставлен график рукавов. В спецификации рукава будет указан размер, необходимый для размещения трубы определенного размера, а также приемлемый материал для рукава. В тех случаях, когда требуется огнестойкое проникновение, рукав должен быть соответствующего размера, чтобы вместить несущую трубу, любую изоляцию или внешнее покрытие этой трубы, а также противопожарный материал.

Муфты обычно снабжены водозащитным кольцом или опорными стержнями, чтобы «зафиксировать» муфту в бетонном полу или стене. Водонепроницаемые кольца используются там, где проникновение воды может произойти между одной стороной узла и другой. В тех случаях, когда проникновение воды не является проблемой, должны быть предусмотрены опорные стойки или другие средства фиксации втулки в узле.

Втулки в целом обеспечивают чистое соединение рядом с узлом, в котором они установлены. Они обеспечивают «квадратную» и ровную поверхность для крепления накладки или накладки. В случае напольных рукавов они выполняют аналогичную функцию в дополнение к обеспечению водозащиты и поддержки вертикальной несущей трубы; следовательно, важно, чтобы втулка пола была надежно закреплена на месте и чтобы была установлена ​​водяная манжета, чтобы свести к минимуму проникновение воды между этажами.

Как отмечалось ранее, за годы (не буду называть сколько) квалифицированные специалисты в области торговли, подрядчики и даже инженеры-консультанты отказались от рукавов. Сегодня многие предпочитают просверливать конструкцию колонковым бурением, чтобы обеспечить проход несущей трубы. В зависимости от причины проникновения и того, что проходит через это отверстие, размер сердечника должен учитывать и решать несколько проблем: размер несущей трубы, толщина изоляции трубы (если она изолирована), толщина любое уплотнение, используемое для закрытия кольцевого пространства, герметизация от проникновения воды, противопожарная защита при необходимости и т. д. Кроме того, колонковое бурение может прорезать арматуру или другие структурные компоненты, поэтому необходимо учитывать тесную координацию с другими профессиями.

Какой бы метод ни использовался, оба они обеспечивают один и тот же путь для прокладки труб.

Соображения относительно проходки

Если проходка осуществляется через узел, который должен быть водонепроницаемым, размер проходки должен соответствовать средствам герметизации кольцевого пространства вокруг несущей трубы. Как правило, это достигается с помощью Link-Seal или аналогичного продукта. Уплотнение должно иметь достаточную прочность, чтобы герметизировать отверстие, не повреждая при этом несущую трубу, и оно должно быть достаточно гибким, чтобы удерживать несущую трубу на месте, когда она пытается перемещаться за счет расширения или сжатия.

Втулки или проходки проблематичны в узлах, рассчитанных на возгорание. Такие проходки должны быть защищены утвержденными и сертифицированными узлами, чтобы поддерживать номинальную стоимость узла, через который они проходят. Независимо от того, как выполнено проходное отверстие (втулочное или колонковое), проходка должна быть защищена утвержденными средствами. В зависимости от видимости проходки следует подобрать средства защиты, соответствующие видимости готовой сборки.

Согласно CSI, любое проникновение состоит из трех компонентов:

1. Барьер: структурный барьер определенного типа, в котором прорезается отверстие для прохождения проникающего вещества (например, трубы). Некоторыми распространенными примерами в технологической среде являются стены, потолки, полы, электрические панели и корпуса, механические панели управления и резервуары или сосуды с рубашкой.
2. Пенетрант: Объект, который непрерывно проходит через отверстие в барьере с одной стороны на другую. Сюда входят технологические трубопроводы и трубопроводы, электрические кабелепроводы, переходы «труба в трубу» в полу, электрические провода и кабели, гидравлические шланги, трубы и трубки холодильного оборудования, структурные опоры и пластиковые дренажные или вентиляционные отверстия.
3. Герметизирующее устройство: элемент, который блокирует открытую область вокруг пенетранта, чтобы изолировать одну сторону барьера от другой. Примеры включают временные уплотнения, такие как замазки, герметики или герметики, а также более старые, более традиционные решения, такие как металлические настенные пластины и накладки, или более новые технологии, такие как гибкие чехлы или модульные механические системы.

Стратегии герметизации

Требования для каждого применения сильно различаются, поэтому решения по герметизации различаются в зависимости от ряда факторов: герметизация новых трубопроводов; герметизация существующих трубопроводов; уплотнение вокруг провода, кабеля, трубки или шланга; требования к огнестойкости, давлению или рейтингу NEMA; отверстия в стенах, потолках или полах; отверстия из тонкого листового металла или пластика; уплотнения, подвергающиеся воздействию чистящих растворов или агрессивных сред; пломбы, расположенные на открытом воздухе, где на них воздействуют солнечные лучи и перепады температур; переходы «труба в трубу» пола или стены, и это лишь некоторые из них.

Замазки, герметики и герметики

При работе с технологическими трубопроводами эти варианты являются скорее временным средством быстрого устранения, чем реальным герметизирующим устройством. Их способность принимать любую форму для заполнения пустот делает их заманчивым выбором для герметизации щелей. Однако замазки, герметики и герметики просто покрывают; они не обеспечивают должного уплотнения поверхности трубопровода. Их неспособность оставаться гибкими с течением времени, их неспособность противостоять движению и вибрации, а также беспорядок, связанный с их применением, также делают их плохим выбором в качестве долговременного решения в санитарно-технических помещениях. 9№ 0009

Розетки

В течение многих лет традиционным решением для закрытия проходов трубопроводов в стенах, полах и потолках было использование розеток из нержавеющей стали, также известных как стеновые панели. Они временно закрывают щель в проеме и обеспечивают декоративную отделку проходки. Это обычное и недорогое решение для закрытия щелей, но оно оказалось неэффективным для большинства перерабатывающих предприятий. Большинство накладок устанавливаются путем нанесения герметика или герметика на заднюю часть пластины и прижатия ее к барьеру. Обычно они остаются на месте в течение короткого периода времени, пока со временем герметик или герметик неизбежно не высохнет и не потеряет свои адгезивные свойства. В сочетании с движением и вибрацией технологического трубопровода пластина вскоре отделяется от стены, обнажая зазор, который она должна была закрыть, и начинает скользить по трубопроводу.

Несмотря на то, что накладки относительно недороги и могут быть краткосрочным решением для закрытия проходов трубопроводов, они не обеспечивают гигиеничного постоянного уплотнения между трубопроводом и стеной или потолком. Их конструкция не может компенсировать смещение трубопровода, наклон трубы, движение или вибрацию.

Гибкие манжеты

Эффективной альтернативой розеткам является уплотнительное устройство, включающее эластомерный чехол для герметизации трубопровода. Гибкий чехол можно подрезать по размеру в полевых условиях, чтобы сохранить воздухонепроницаемое уплотнение вокруг трубопровода. В отличие от жесткой металлической накладки, гибкая конструкция обеспечивает надежное уплотнение вокруг трубопровода, несмотря на наклон трубы, ее смещение или перемещение. Эластомерный чехол также гасит вибрацию трубопровода и поглощает шум.

Установка гибких уплотнителей багажника намного проще, чем накладок, благодаря самоуплотняющейся основе, которая надежно крепится к стенам, полу и потолку с помощью предварительно просверленного крепежного кольца из нержавеющей стали с винтами. При такой конструкции нет необходимости в герметиках и герметиках, а с навесным основанием багажник не будет отделяться от стены, пола или потолка.

Модульные механические уплотнения

Эта конструкция уплотнения включает ряд эластомерных сегментов или звеньев, которые скреплены болтами, образуя кольцо вокруг пенетранта. Кольцо скользит в отверстие и при затягивании расширяется, чтобы заполнить зазор. Модульные механические уплотнения часто используются для обеспечения жесткой водонепроницаемой герметизации проходов труб в бетонных фундаментах и ​​структурных отверстий, где гигиеническое уплотнение не требуется.

Каждое механическое уплотнение должно быть собрано с использованием эластомерных звеньев, прижимных пластин и болтов. Некоторые конструкции могут быть огнестойкими или рассчитанными на давление, но их негигиеничная конструкция не позволяет использовать их в пищевой, молочной, фармацевтической и фармацевтической промышленности без внешнего уплотнения, предназначенного для санитарных условий.

После установки жесткая конструкция надежно удерживает трубопровод и не допускает смещения. Эта функция является преимуществом в некоторых коммунальных, дренажных или канализационных системах, но она будет создавать напряжения в большинстве установок технологических трубопроводов из-за теплового расширения и сжатия. Если не позволять слегка изгибаться, трубопровод подвержен усталости материала и потенциальному выходу из строя соединений и соединений.

Плюсы и минусы методов проходки

Из соображений хорошего качества изготовления я предпочитаю предварительно установленные втулки чрезмерному использованию сквозных проходок. У каждого метода есть свои плюсы и минусы, но предварительное размещение требует большей предусмотрительности и согласования.

Втулки Pros

Втулки обеспечивают соответствующую координацию с элементами строительной системы — стенами и конструкционными элементами плит и стен. Они могут выступать над плитой перекрытия, образуя «водяную плотину» в помещениях, которые подвержены затоплению, тем самым сводя к минимуму утечку воды на нижний этаж. Поскольку они встроены в плиту и конструктивную систему, они могут поддерживать несущую трубу, проходящую через муфту, с помощью зажима стояка. Этот тип установки чище, чем сверление отверстий постфактум. Это также позволит изоляции проходить через несущую трубу.

Рукава Минусы

Их компоновка требует более предварительного планирования и координации с другими профессиями, чтобы гарантировать, что все измеряют из общей точки. Это особенно верно, когда втулка плиты перекрытия должна находиться внутри стенового узла.

Pros Penetration Pros

Этот метод позволяет делать проходки после заливки бетонной стены или пола. Места проникновения должны быть согласованы с различными элементами здания на месте; однако это может потребовать дополнительных усилий для определения местоположения и координации элементов конструкции, встроенных в бетон. Требуется меньше предварительного планирования и макета.

Cored Penetration Pros

Необходимо соблюдать осторожность, чтобы избежать конструктивных элементов при пробивке керна через структурные компоненты, такие как плиты перекрытий, плиты системы поддонов и любые железобетонные компоненты. Проходка должна быть рассчитана таким образом, чтобы можно было использовать средства герметизации промежуточного пространства между основной стенкой и несущей трубой, чтобы предотвратить попадание воды или мусора с одной стороны проходки на другую. Изоляция трубы не может быть сплошной через муфту, если необходимо герметизировать промежуточное пространство. Такой подход может усложнить создание соответствующего противопожарного узла.

В то время как любой метод, предварительно установленные гильзы или просверленные отверстия, дают одинаковый конечный результат, по моему мнению, предварительно установленные гильзы обеспечивают лучшую установку. Предварительное бурение показывает лучшее качество изготовления и более высокий уровень мастерства, чем колонковое бурение постфактум. Он также лучше работает в местах, где желательна водонепроницаемость.

Втулки должны быть рассмотрены в спецификациях проекта и подробно описаны в строительных чертежах. Уровень детализации должен быть таким, чтобы подрядчик понял, что предпочтительнее предварительно размещенный метод. Использование проходок с колонковым бурением следует использовать только в качестве крайней меры для внесения изменений в проект на более поздних этапах процесса строительства или для устранения ограниченного числа проходок, которые пропустил подрядчик. Хорошее качество изготовления и надлежащий контроль качества должны гарантировать, что отлитых на месте предварительно установленных втулок достаточно для всех проходок.

Об авторе

Дэвид Д. Декстер, FNSPE, FASPE, CPD, CPI, LEED BD+C, PE, является зарегистрированным профессиональным инженером, сертифицированным инспектором по сантехнике и сертифицированным экспертом по планированию с более чем 40-летним опытом работы в монтаж и проектирование сантехнических систем. Он специализируется на сантехнике, противопожарной защите и проектировании систем отопления, вентиляции и кондиционирования воздуха, а также на криминалистике, связанной с отказами механических систем. Дэйв является председателем Главного комитета по стандартам проектирования ASPE, председателем комитета по уставу, сопредседателем Отборочной комиссии Коллегии стипендиатов и сопредседателем рабочей группы профессиональных инженеров. Он также был 2008–2009 гг.Президент Инженерного фонда Огайо, 2010–2011 гг. Президент Общества профессиональных инженеров Огайо и 2012–2014 гг. Директор Центрального региона Национального общества профессиональных инженеров.

Мнения, выраженные в этой статье, принадлежат автору, а не Американскому обществу инженеров-сантехников.

Защита трубопроводов, материалов и конструкций

// ФРАГМЕНТ КОДА

2021 Кодекс специальности сантехники штата Орегон > 3 Общие положения > 312.0 Защита трубопроводов, материалов и конструкций

312.1 Общие положения

Трубопроводы, проходящие под стенами или сквозь них, должны быть защищены от поломки. Трубопроводы, проходящие через или под пеплом или другими коррозионно-активными материалами, должны быть защищены от внешней коррозии одобренным способом. Должны быть приняты утвержденные меры по расширению трубопроводов горячей воды. Пустоты вокруг трубопроводов, проходящих через бетонные перекрытия на грунте, должны быть герметизированы.

312.2 Установка

Трубопроводы, соединенные с водопроводной системой, должны быть установлены таким образом, чтобы трубопроводы или соединения не подвергались чрезмерному напряжению или напряжению, и должны быть предусмотрены меры по расширению, сжатию и структурной осадке. Водопроводные трубы не должны быть непосредственно залиты бетоном или кирпичной кладкой. Ни один конструктивный элемент не должен быть серьезно ослаблен или поврежден в результате резки, надрезов или иным образом, как это определено в строительных нормах и правилах.

312.3 Строительные канализационные и дренажные трубы

Никакие строительные канализационные или другие дренажные трубы или их части, изготовленные из материалов, не одобренных для использования под или внутри здания, не должны устанавливаться под или в пределах 2 футов (610 мм) от здание или сооружение или менее 1 фута (305 мм) ниже поверхности земли.

312.4 Коррозия, эрозия и механические повреждения

Трубопроводы, подверженные коррозии, эрозии или механическим повреждениям, должны быть защищены утвержденным способом.

312.5 Труба с защитным покрытием

Труба или трубопровод с защитным покрытием должны быть осмотрены и испытаны, а видимые пустоты, повреждения или дефекты покрытия трубы должны быть устранены утвержденным способом.

312.6 Защита от замерзания

Запрещается устанавливать или разрешать установку водопроводных, канализационных или канализационных труб вне здания, на чердаках или в подвальных помещениях, а также во внешней стене, если только, при необходимости, не приняты надлежащие меры для защиты такой трубы от замораживание.

312.7 Огнестойкие конструкции

Проходы трубопроводов огнестойких стен, перегородок, полов, полов/потолков, крыш/потолков или ограждений шахт должны быть защищены в соответствии с требованиями строительных норм и правил и главы 14, «Противопожарная защита».

312.8 Гидроизоляция проемов

Соединения на крыше вокруг труб, воздуховодов или других приспособлений должны быть водонепроницаемыми с использованием свинца, меди, оцинкованного железа или других утвержденных накладок или накладок. Отверстия в наружных стенах должны быть водонепроницаемыми. Обратный фланец не должен ограничивать требуемую площадь внутреннего поперечного сечения вентиляционного отверстия.

312.9 Стальные гвоздевые пластины

Трубы из пластика и меди или медного сплава, проходящие через элементы каркаса на расстояние не более 1 дюйма (25,4 мм) от открытого каркаса, должны быть защищены стальными гвоздевыми пластинами калибра не менее № 18 (0,0478 дюйма) (1. 2 мм) толщиной. Стальная гвоздевая пластина должна выступать вдоль элемента каркаса не менее чем на 1 ¹ / ₂ дюймов (38 мм) за пределы наружного диаметра трубы или трубопровода.

Исключение: См. раздел 1210.4.3.

312.10 Муфты

Муфты должны быть предусмотрены для защиты трубопроводов через бетонные и каменные стены и бетонные полы.

Исключение: Втулки не требуются, если отверстия просверлены или просверлены.

312.10.1 Строительные нагрузки

Трубопроводы, проходящие через бетонные или каменные стены, не должны подвергаться нагрузке от строительных конструкций.

312.10.2 Наружные стены

В наружных стенах кольцевое пространство между муфтами и трубами должно быть герметизировано и сделано водонепроницаемым, как это одобрено уполномоченным органом. Проход через огнестойкую конструкцию должен быть в соответствии с разделом 312.7.

312. 10.3 Противопожарные перегородки

Проход через противопожарную перегородку должен иметь пространство вокруг трубы, полностью герметизированное утвержденным огнеупорным материалом в соответствии с другими нормами.

312.11 Элементы конструкции

Элемент конструкции, ослабленный или поврежденный в результате разрезания, надрезов или иным образом, должен быть усилен, отремонтирован или заменен таким образом, чтобы он оставался в безопасном конструктивном состоянии в соответствии с требованиями строительных норм и правил.

312.12 Защита от грызунов

Пластины сетчатых фильтров на сливных патрубках должны быть спроектированы и установлены таким образом, чтобы ни одно отверстие не превышало ¹ / ₂ дюйма (12,7 мм) по наименьшему размеру.

312.12.1 Коробки счетчиков

Коробки счетчиков должны быть сконструированы таким образом, чтобы ограничить проникновение грызунов или паразитов в здание, следуя по служебным трубам из коробки в здание.

312.12.2 Металлические хомуты

В зданиях или на зданиях, где в стенах, полах или потолках сделаны отверстия для прохода труб, такие отверстия должны быть закрыты и защищены установкой утвержденных металлических хомутов, надежно прикрепленных к прилегающим состав.

312.12.3 Отверстия для сточных вод в ваннах

Отверстия для сточных вод в рамной конструкции, ведущие в подполье на первом этаже или ниже, должны быть защищены установкой одобренных металлических колец или металлических экранов, надежно закрепленных на прилегающей конструкции, при этом размер отверстия не должен превышать ¹ / ₂ дюймов (12,7 мм) в наименьшем измерении.

Диаграммы кодов повышения

Связанные разделы кодов

312.0 Общие положения, защита трубопроводов, материалов и конструкций

Трубопровод , проходящий под стенами или сквозь них, должен быть защищен от поломки. Трубопровод , проходящий через или под пеплом или другими коррозионными материалами  . ..

Специализированный кодекс штата Орегон по сантехнике 2021 > 3 Общие положения > 312.0 Защита трубопроводов, материалов и конструкций

312.10 Общие положения, рукава для защиты трубопроводов через бетонные и кирпичные стены и бетонные полы. Исключение: рукава не требуются, если …

2021 Сантехнические нормы штата Орегон > 3 Общие правила > 312.0 Защита трубопроводов, материалов и конструкций > 312.10 Муфты

312.2 Общие положения, установка

, и должны быть предусмотрены положения для расширения, сжатия и структурной осадки. Трубопроводы не должны быть заделаны непосредственно в бетон или каменную кладку. № …

2021 Сантехнические нормы штата Орегон > 3 Общие положения > 312.0 Защита трубопроводов, материалов и конструкций > 312.2 Монтаж

312.7 Общие положения, огнестойкие конструкции

Трубопроводы проходки огнестойких стен, перегородок, полов, полов/потолков, крыш/потолков или шахтных ограждений должны .
