инструкция по установке своими руками
В доме не бывает лишних метров: так гласит золотое правило науки дизайна интерьера. Каждый день появляются новые идеи, как буквально из ничего оборудовать личный кабинет, гардеробную, оранжерею или бар. И в этом плане наиболее ценное, просторное и уютное дополнительное пространство – мансарда.
Причем в жилой реально перевоплотить почти любой чердак, а проблему недостатка света и воздуха легко решит качественный монтаж мансардного окна на фронтонные стены или скаты. И не важно, какое именно место вы выбрали для этого элемента и как много окон хотите установить – для крыши такая «операция» совершенно безопасна, если учитывать все рекомендации специалистов и обеспечить надежную гидроизоляцию рам.
Давайте изучим все правила, которые касаются этого процесса.
Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным.
А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.
Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.
Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):
Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:
И, наконец, чем окон больше, тем светлее, что вполне логично.
Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:
Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.
В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.
На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.
Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:
Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!
Идем далее.
Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).
Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

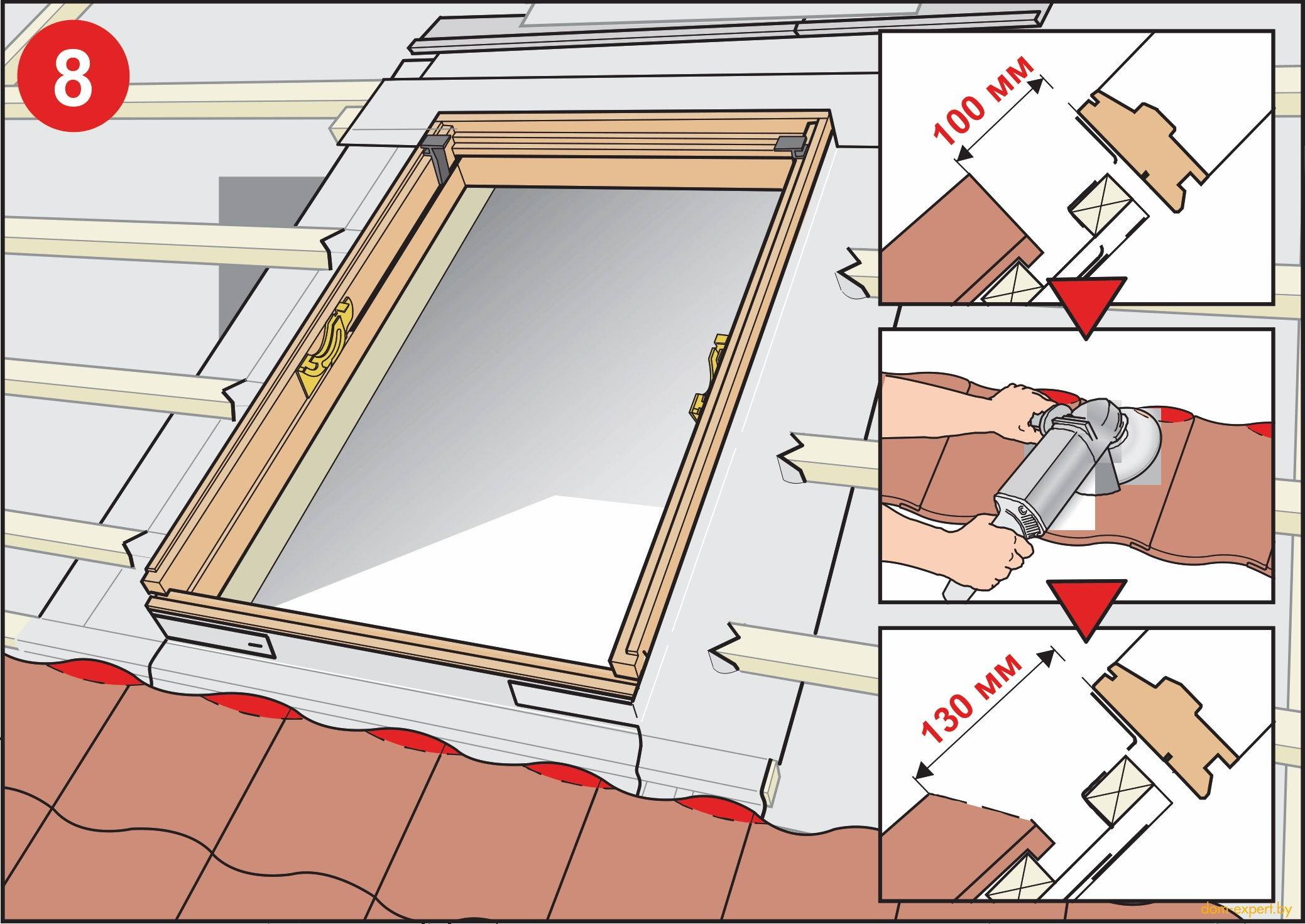

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:
Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:
Вот схема расположения дополнительных брусков для установки окна:
У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок.
Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.
Если окно уже шага стропил
Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:
Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.
Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.
Если окно шире шага стропил
Здесь придется повозиться больше, чем в предыдущем варианте.
Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?
Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):
Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:
Нестандартные варианты установки
Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют).
А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.
Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.
А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.
Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.
А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.
Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше.
Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.
Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.
Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

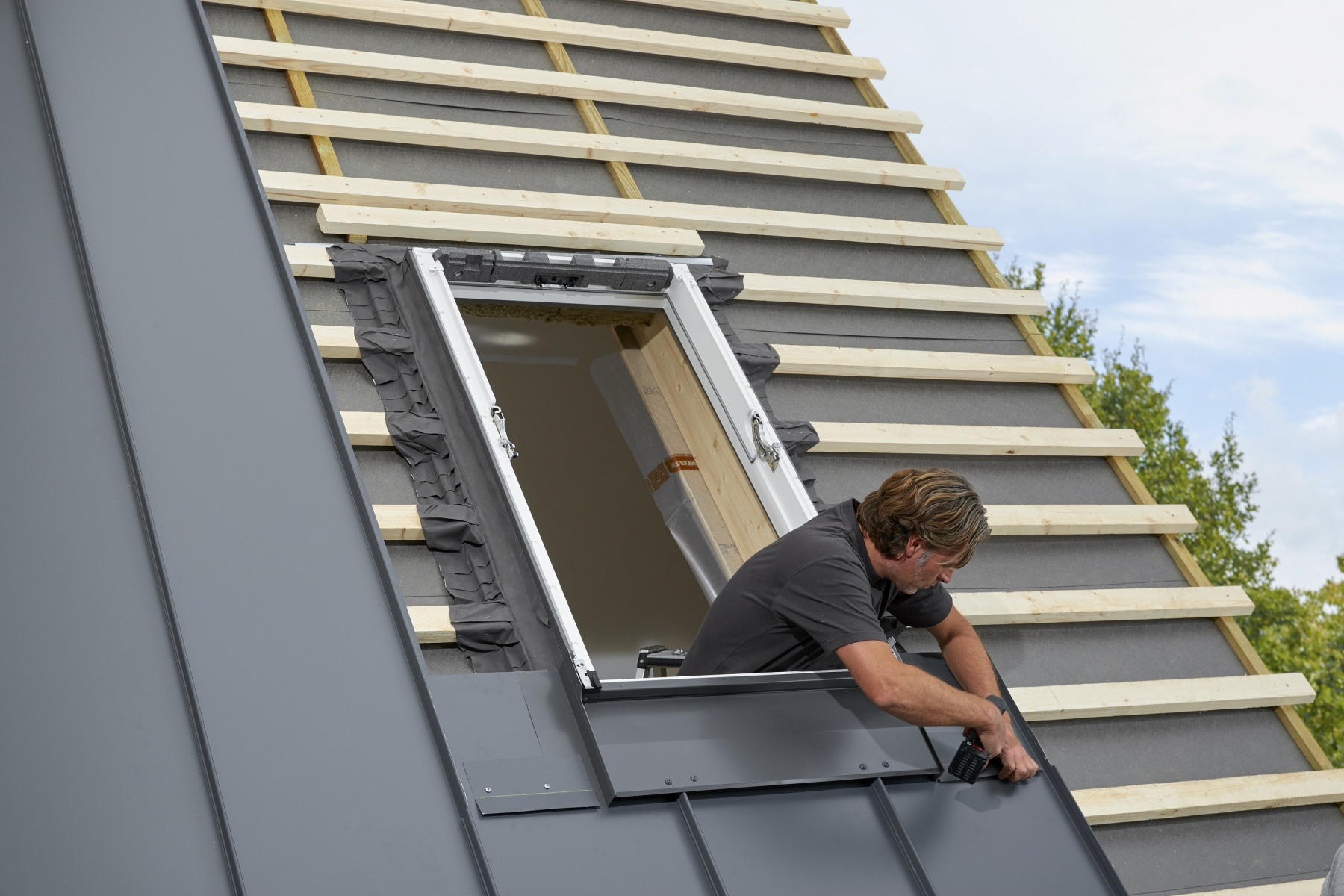

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода атмосферных осадков.
Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.
Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:
Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:
Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.
Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.
Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:
Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли.
Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.
А снаружи полотна гидроизоляции заводят под кровельное покрытие:
Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!
А что вы решили обустраивать под крышей, и какое именно окно планируете ставить?
Будьте в курсе!
Подпишитесь на новостную рассылку
Как правильно установить мансардное окно? — Статьи «Первый Стройцентр» в Екатеринбурге
Монтаж мансардного окна в кровлю уже готовую или на этапе строительства позволяет превратить помещение чердака в полноценную комнату с естественным освещением, закрыть вопрос проветривания, а также обеспечивает возможность любоваться видами из окна.
Однако если процесс установки мансардных окон своими руками на видео выглядит простым и необременительным занятием, то на практике можно столкнуться с затруднениями, если не знать всех нюансов. Сегодня поговорим о правильной установке оконной конструкции на мансарде.
Правила установки мансардного окна несколько отличаются, у производителей есть собственные нюансы и технологии, поэтому необходимо обязательно сверять свои действия с тем, что указано в инструкции. Однако общие правила, которые мы описываем ниже, остаются неизменными.
Этап первый: выбираем размеры окна
Прежде всего, нужно определиться с размерами и высотой окна. По ширине желательно подбирать оконную конструкцию с учетом шага стропил, так как именно на них будет осуществляться монтаж окна к крыше мансарды. Ширина окна должна быть несколько уже проема, примерно на 8-12 см., такой запас обеспечит комфортную установку конструкции.
Если шаг между стропил небольшой, а хочется, чтобы света в помещении было больше – в соседние секции устанавливают несколько окон.
Этап второй: подготовка проема
Рассчитывая высоту, следует отталкиваться от собственных предпочтений и угла крыши. Как правило, на пологих кровлях монтируют в верхней части, на крутых – в нижней. Нужно принять во внимание, что расстояние от пола должно быть в пределах 120-130 см., если запорная фурнитура находится внизу рамы, и 100-110 см., если замок в верхней части.
Работы по установке окна начинаются с подготовки проема. Сначала нужно выполнить демонтаж верхнего слоя кровельного пирога (металлочерепица, битумная черепица, металлопрофиль). По гидроизолирующему материалу маркером намечают проем, отступая от стропил на 4-6 см., после прорисовки границ отступают внутрь на 20 см. и делают вырез. Этот запас гидроизола отгибают впоследствии внутрь помещения. Затем убирают утеплитель и срезают обрешетку – проем готов.
Этап третий: установка рамы
Чтобы установить мансардное окно, монтажники между стропилами закрепляют монтажный брус, на него будет опираться оконная конструкция.
Должен быть небольшой промежуток между обрешеткой и самим брусом, шириной 8 – 10 см. Необходимо учесть, что брус должен крепиться строго горизонтально, этот момент проверяют, прикладывая строительный уровень. Монтаж бруса завершают прибиванием к нему снизу гидроизоляционного материала.
Технология монтажа предполагает снятие с рамы створки, а также оклада, чтобы не повредить их во время установки, впоследствии их легко вернуть на место в целости и сохранности.
Перед установкой края гидроизола (боковые) высвобождаются наружу, а верхний прибивается скобами степлера – материал крепится к обрешетке, а также к проему сверху. Наверху рамы прикрепляется отрез утеплителя, а теплоизоляторная конструкция, необходимая для утепления окна снизу, крепится на монтажном брусе.
Теперь, собственно, необходимо смонтировать раму, однако при этом нужно точно выполнять указания инструкции, которой сопровождается каждое окно, так как некоторые нюансы технологии могут отличаться, в зависимости от торговой марки.
При закреплении верхние кронштейны лучше не затягивать плотно – это позволит поправить положение рамы. Когда рама установлена, утеплитель, который прибит к брусу, следует прижать к проему как можно плотнее и закрепить с помощью степлера.
Этап четвертый: установка створки
Фиксируем на раму створку (не забываем заглядывать в инструкцию) и тестируем ее прилегание к раме, если нужно — поправляем положение рамы, и уже теперь фиксируют кронштейны. Очередным этапом идет укладка и закрепление утеплителя по обеим сторонам, с боковых сторон к раме прибиваются края гидроизола.
Этап пятый: гидроизоляция
Переходим к наружной гидроизоляции, от качества выполнения этого этапа зависит микроклимат помещения. Перемещаемся к верхней части окна и демонтируем частично удаляем обрешетку, чтобы потом можно было выполнить установку дренажного желоба, в который заводят край гидроизоляционного материала, предварительно подрезанного. Если все сделано правильно, то во время дождя вода с той части крыши, которая расположена над окном, будет идти в желоб, а не литься на окно.
При установке следует использовать только те части конструкции, которые предназначены именно для той модели оконной конструкции, которая устанавливается. В противном случае нельзя гарантировать отсутствие протечек, которые могут иметь место по причине некоторых несоответствий, даже если кажется что они некритичные.
Вокруг окна раскладывают фартук, который поставляется в комплекте. Скобами степлера фартук фиксируется к раме, далее его крепят к брусам, стропилам, а также к обрешетке. Основное условие: верхний край этого элемента должен располагаться под дренажным желобом.
Этап шестой: установка оклада
Этот элемент закрепляют вокруг окна уже после того, как установлены фрагменты кровельного материала, который был демонтирован, чтобы не создавать помехи при монтаже окна. Первым делом фиксируют оклад в нижней части, потом переходят к верхней, и только после этого по бокам, каждый элемент прибивается к раме и к обрешетке.
Данную операцию следует выполнять в строгом соответствии с инструкцией, так как характер ее проведения во многом зависит от конструкционных особенностей оклада.
Чтобы уплотнить расстояние от оконного проема до самой рамы, необходимо задействовать кровельные герметики, которые продаются как кровельные. Применять простую монтажную пену нельзя, так как она достаточно быстро разрушается под влиянием ультрафиолетового излучения. При этом ее гидроизолирующие характеристики исчезают.
От чего зависит стоимость мансардных окон?
Стоимость мансардных окон существенно зависит от
От качества оконной конструкции зависит, насколько она будет защищать помещение от влаги, холода и шума, поэтому не стоит отдавать предпочтения продукции от малоизвестных производителей. Сегодня наиболее известными и востребованными являются такие марки, как FAKRO и VELUX.
