Установка газового котла в частном доме требования

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Последовательность подготовительных мероприятий

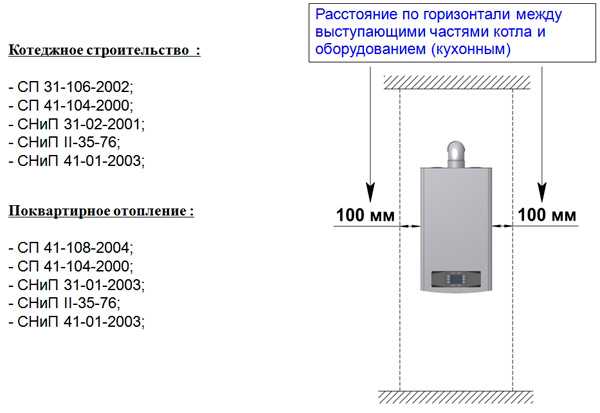

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2. 04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

• Техпаспорт газового котла.
• Инструкция по его эксплуатации.
• Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
• Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Цены на газовые котлы

котел газовый

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

• Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
• Высота потолка комнаты не меньше 2200÷2500 мм.
• Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
• Ширина проема двери должна быть не меньше 800 мм.
• Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
• Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
• Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
• Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
• Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
• В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
• Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
• Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.

Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

Цены на дымоходы и трубы

дымоходы

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

• Вентиляционные и дымоходные каналы должны быть разделены.

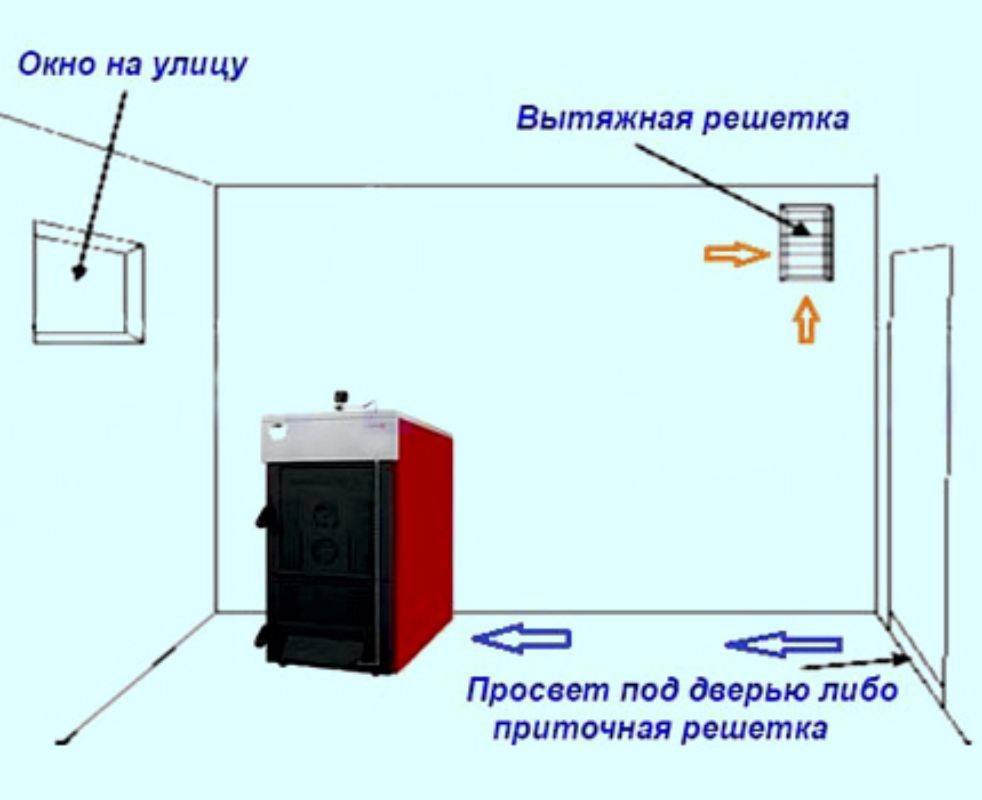

Основные параметры естественной вентиляции котельной

• Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
• Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
• Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
• Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

• Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
• Дымоход не должен иметь более трех изгибов или поворотов.
• Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.

Дымоходная труба может проходить через помещения или сразу выходить на улицу

• Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

Несколько слов о газовых котлах

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

• По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

• По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

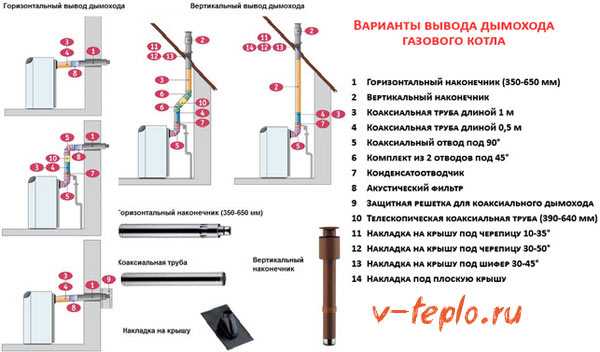

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

• Северный регион – 1,5÷2,0 кВт.
• Средняя полоса России – 1,0÷1,2 кВт.
• Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Калькулятор расчета необходимой тепловой мощности для системы отопления дома

Перейти к расчётам

Расчет проводится для каждого помещения отдельно.

Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней «розы ветров»

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Двери, выходящие на улицу или на балкон:

нет

одна

две

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

• В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
• Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
• Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
• Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

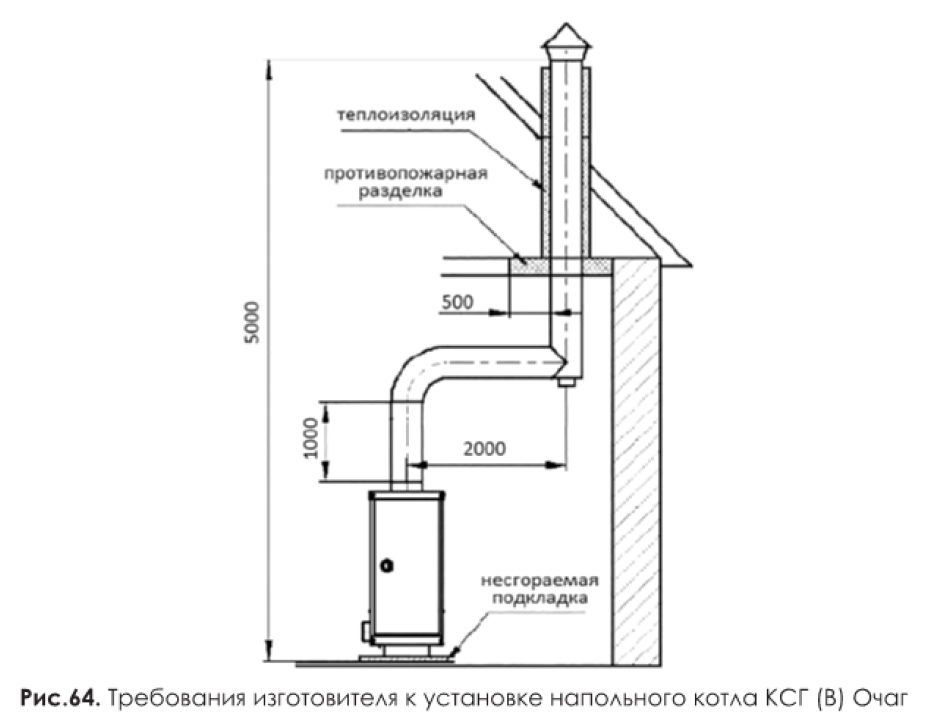

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

• От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
• От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

• Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Цены на популярные газовые котлы

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Видео: Типичные ошибки при оборудовании котельной

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

• Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
• Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
• Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
• Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
• Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
• Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Видео: работа специалистов по установке настенного газового котла

видео-инструкция по установке своими руками, можно ли устанавливать газовый котел в подвальном помещении, требования, цена, фото

Установка газового котла в подвале – очевидное решение, так как располагать подобное оборудование в жилых помещениях нельзя, а строить отдельное сооружение слишком дорого.

Мы расскажем о том, какие требования к котельной в подвале частного дома выдвигают государственные стандарты и строительные нормы, а также ответим на часто задаваемые вопросы.

На фото – котельная в частном доме в подвале.

Содержание

Устройство котельной в подвале

Так можно или нельзя

Газовая котельная может быть установлена в подвале или цокольном этаже жилого частного дома.

Часто звучит вопрос: «Можно ли устанавливать газовый котел в подвале?». Ответ однозначный и категоричный: можно. Исключением являются системы, газоснабжение которых производится сжиженным углеводородным газом (СУГ), добытым из нефти.

История этого вопроса тянется со времен, когда расположение котельных в подвальных и цокольных этажах была действительно запрещена из-за повсеместного использования СУГ.

Однако с переходом на природный газ и котлы с закрытой топкой этот запрет сняли, и теперь в подвальных и цокольных помещениях, а также на чердаках и крышах одноквартирных домов можно располагать до четырех отопительных или водонагревательных газовых котлов суммарной мощностью до 200 кВт.

Котел отопления можно расположить даже на чердаке.

Важно!
Это разрешение распространяется только на те котельные, которые построены и оборудованы в соответствии с требованиями ГОСТ, СНиП и других нормативных документов и норм.

Вообще, учитывая специфику российского бюрократического аппарата, лучше составить проект будущей котельной и утвердить его во всех инстанциях заранее. Это предпочтительно вот по каким соображениям: если вы придете в пожарную инспекцию или другой надзорный орган за разрешением на уже построенную и оборудованную котельную, вас смогут шантажировать тем, что ее придется переделать или вовсе закрыть.

Взаимодействие с чиновниками – целое искусство.

Это позволит требовать поистине заоблачные взятки, ведь отдать даже приличную сумму будет проще, чем перестраивать котельную или возводить ее заново. С другой стороны, если вы принесете проект будущей постройки, то шантажировать вас будет нечем, чиновник может только внести аргументированные правки и замечания, после учета которых ему ничего не останется, как утвердить ваш проект.

Требования к помещению

Газовый котел в подвале частного дома – обычное явление.

Для того чтобы в том или ином помещении поместить котельную, его надо привести в соответствие некоторым требованиям.

Независимо от того, где именно расположено помещение, оно должно отвечать таким параметрам:

1. Расстояние от пола до потолка подвала (высота помещения) должно быть не меньше 2-х метров, оптимальная высота – от 2.5 метров;
2. Комната должна быть отдельной, располагать оборудование в смежных и совмещенных с жилыми комнатами помещениях строго запрещено;
3. Площадь котельной берется из расчета 4 квадратных метра на один котел, при этом минимальное расстояние от фронтальной части оборудования до противоположной стены не должно быть менее одного метра;
4. К оборудованию должен быть обеспечен свободный доступ со всех сторон для нормального и удобного обслуживания и ремонта всех частей системы;
5. В котельной следует предусмотреть окна на улицу, площадь которых берут из расчета 0. 03 кв. метра на кубический метр объема комнаты, но не менее 0.25 кв. метра;
6. Ширина дверного проема не должна быть меньше 80 см;
7. Пол должен быть ровным и прочным, выполненным из негорючих материалов. Лучше всего сделать цементно-песчаную стяжку, которую затем можно покрыть плиткой или другим водостойким и огнеупорным материалом;
8. Конструкции стен и потолка следует выполнять из негорючих материалов, отделка – штукатурка или плитка. Вблизи топки покрытия стен, которые могут загореться или испортиться под действием высоких температур, должны быть закрыты специальными щитами из негорючих материалов с теплоизоляционной прокладкой;
9. Входная дверь должна иметь вентиляционное отверстие подвала в нижней части или зазор между полотном и полом площадью не менее 0.02 кв. метра;
10. В комнате должна присутствовать приточно-вытяжная вентиляция;
11. Доступ в помещение котельной лучше ограничить кругом лиц, которые принимают непосредственное участие в обслуживании или ремонте оборудования. Проникновение в котельную детей и посторонних лиц недопустимо.

Требования к котельной

Важно!
Все эти требования продиктованы объективными причинами и направлены на поддержание вашей безопасности и нормальных условий эксплуатации отопительного оборудования.
Цена пренебрежения этими правилами может быть слишком высокой, вплоть до возникновения чрезвычайных ситуаций, аварий и пожаров.

Если говорить об объеме комнаты для топочной, то он имеет значение только для котлов с открытой топкой. Для агрегатов с закрытой герметичной топкой объем помещения не нормируется. К слову, большинство современных котлов имеют закрытые топки, но если ваш аппарат оборудован открытой системой, тогда вам поможет таблица:

Для определения объема достаточно умножить площадь комнаты на высоту ее потолков. Тепловая мощность оборудования всегда указана в технической документации.

Требования к коммуникациям

Котельная должна быть оборудована всеми необходимыми коммуникациями.

Для нормальной работы отопительной комнаты, она должна быть снабжена всеми необходимыми коммуникациями.

В помещение должны быть подведены газ, канализация, отопление, водопровод и электроэнергия, соответствующие таким требованиям:

• Электрическая сеть должна быть однофазной, номинальное напряжение – 220 В, максимальная сила тока – 20 А. Обязательно устанавливают индивидуальный автомат защиты сети (АЗС) и производят заземление. Изоляция на проводах должна быть надежной и соответствовать требованиям ГОСТ;
• Для каждого установленного котла монтируют запорный узел на газовой магистрали;
• Подведенный водопровод должен свободно подключаться к системам горячего водоснабжения дома, а также к системе отопления;
• Системы водоснабжения, бойлеры и дымоходы, а также вентиляционные системы должны иметь возможность слива конденсата и остатков влаги в канализацию. Особенно это важно для систем аварийного слива воды;
• Все параметры подведенных коммуникаций (напор воды, давление газа в магистрали) должны строго соответствовать государственным стандартам.

Слив воды лучше производить в стационарную канализацию.

Важно!
Перед покупкой и установкой котельного оборудования вы должны убедиться, что параметры ваших коммуникаций соответствуют требованиям, которые производитель к этим коммуникациям выдвигает.
В противном случае ваше оборудование будет работать в ненормальном режиме и может быстро испортиться, а право на гарантию дает только нормальная эксплуатация.

Монтаж настенного котла

Проще всего установить настенный газовый котел.

Для тех, кто решил установить котел своими руками, нами составлена инструкция:

1. Выбираем место для установки. Расстояние от других приборов не должно быть меньше 20-ти сантиметров, расстояние между котлом и стеной принимается от 30 до 50 мм в зависимости от мощности (указано в инструкции). Агрегат можно устанавливать над другими приборами или каскадом, в случае если их несколько;

Выбираем и рассчитываем место для установки.

2. Проверяем комплектацию оборудования. Находим инструкцию, монтажный шаблон или схему установки, настенные кронштейны и крепежные планки;

Проверяем комплектацию крепежных элементов.

3. На внутренней стороне передней крышки устройства находим идентификационную табличку и сравниваем все указанные в ней технические характеристики прибора с теми, которые заявлены на упаковке. Убедившись в корректной комплектации, приступаем к установке;

Проверяем соответствие заявленных и реальных характеристик.

4. Если стена состоит из дерева или другого горючего материала, тогда между ней и котлом необходимо поместить защитный материал толщиной не менее 3-х мм, а расстояние от прибора до стены взять не менее 45 мм;

Горючий материал закрываем экраном.

5. На стену крепим кронштейны с помощью дюбелей согласно схеме, предложенной производителем. Высота установки котла – 0.8 – 1.6 м над уровнем пола;

Монтируем кронштейны.

6. Крепим монтажные планки к прибору. Они могут крепиться различными способами в зависимости от модели устройства и производителя. Чаще всего используют болты, саморезы или кляймеры;

Монтажную планку крепим к прибору.

7. Промываем водой все трубы котла и отопительной системы для удаления частиц, попавших в систему при сборке и производстве прибора;
8. Навешиваем котел крепежной планкой на кронштейны в соответствии со схемой крепления. Проверяем пространственное положение агрегата: оно должно быть строго горизонтальным, иначе в работе могут возникнуть проблемы;

Навешиваем агрегат на кронштейны с помощью крепежной планки.

9. На трубе подачи воды в теплообменник устанавливаем угловой сетчатый фильтр, который предотвратит засорение устройства. Фильтр с двух сторон оборудуем шаровыми кранами для удобства ремонта и обслуживания;

Ставим угловой фильтр на подающую водопроводную трубу.

10. Подключение и ввод агрегата в эксплуатацию производят уполномоченные работники лицензированных организаций после проверки соответствия оборудования принятым нормам.

Подключение и пуск оборудования производят рабочие с соответствующим допуском.

Важно!
Производить подводку газовых труб, а также проверку и пуск оборудования должны только компетентные представители государственных служб.
Самостоятельное подключение не будет считаться корректным даже в случае полного соответствия нормам.

Вывод

Устройство котельной в подвальном помещении жилого дома – вполне приемлемое решение. Комнату приводят в соответствии с требованиями ГОСТ и производят монтаж оборудования. Для более полного впечатления советуем вам видео в этой статье.

Установка настенного газового котла: Установка своими руками

Дома по определению должно быть тепло. Она может быть обеспечена различными способами. Однако предусмотрительный хозяин стремится сделать это максимально эффективно и экономно. Среди таких вариантов – установка настенного газового котла. И это вполне оправдано, так как газовое отопление очень выгодно, а оборудование довольно просто в эксплуатации и монтаже.

Если вы тоже стали задумываться о приобретении настенного котла, то обязательно прочитайте наш материал. В нем мы постараемся максимально подробно рассказать вам о принципах работы такого оборудования и видах настенных устройств. А также рассмотрим все нюансы подключения такой системы.

Содержание статьи:

• Принцип работы настенного газового котла
• Разновидности настенных устройств
  • Группа №1 — устройства с открытой камерой сгорания
  • Группа №2 — устройства с закрытой камера сгорания
• Возможна ли самостоятельная установка?
• С чего начать установку?
• Требования котельной
• Поэтапный монтаж оборудования
  • Этап №1 — Подготовка настенного крепления
  • Этап №2 — подключение труб отопления
  • Этап №3 — подключение к водяному контуру
  • Этап №4 — подключение к газовой магистрали
  • Этап №5 — подключение к электрической сети
  • Этап №6 — обустройство выхода дымохода
  • Этап №7 — подготовка к первому пуску
• Выводы и полезное видео по теме

Принцип работы настенного газового котла

Монтаж и подключение нагревателя зависит на его тип. Поэтому нужно точно понимать, как работает устройство и с какими его разновидностями иметь дело.

Any — компактное устройство с максимальной мощностью 42 кВт.

Настенные газовые котлы — мощные малогабаритные устройства, обеспечивающие помещения теплом и горячей водой

К основным элементам системы относятся:

1. Горелка газовая . Он подает газ в камеру, где происходит процесс горения. С помощью форсунок топливо распределяется максимально равномерно. Современные модулируемые горелки могут поддерживать заданную температуру и регулировать мощность пламени.
2. Теплообменник , по которому движется теплоноситель. Лучший КПД медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бачок . Предназначен для компенсации избытка воды в результате нагрева.
4. Циркуляционный насос . Мощные модели могут иметь два таких элемента.
5. Автоматика котла или система устройств, задачей которых является поддержание заданной температуры в отапливаемом помещении. Может включать приборы, работающие от электричества или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла .
7. Вентилятор . Используется только в турбированных моделях.
8. Система безопасности . Останавливает котел в опасных ситуациях.

Современные модели дополнительно оснащены системами самодиагностики, способными определить около 90% неисправностей котла. Отображается номер диагностированного сбоя, который оперативно исправляет мастер из сервиса.

На рисунке представлена ​​схема двухконтурного настенного газового котла с закрытой камерой сгорания

Разновидности настенных приборов

По своему функциональному назначению газовые отопительные агрегаты делятся на две группы:

• Одноконтурные. Предназначен только для обогрева. Они подключаются к контуру отопления и нагревают теплоноситель. Организация подачи горячей воды в этом случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Байпас. Отапливают помещение и дают горячую воду. В котел встроен дополнительный контур для нагрева воды. Технологическая особенность устройства – невозможность одновременного нагрева воды и обогрева помещений.

Приоритетное действие — нагрев воды, нагрев в это время прекращается. Учитывая, что воду можно нагреть быстро, котел довольно эффективно отапливает здание.

Если в задачи газового агрегата планируется включить и нагрев теплоносителя, и подачу горячей воды, то лучше приобрести двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживаться два контура

По способу сжигания топлива все устройства делятся на следующие две группы.

Группа № 1 — приборы с открытой камерой сгорания

Такие приборы еще называют обогревателями с естественной тягой. Кислород, необходимый для горения, берут из помещения, в котором находится прибор.

Для отвода продуктов сгорания им необходим традиционный дымоход. Таким образом, обязательным требованием при установке такого котла является обустройство хорошей вентиляции.

Если обогреватель монтируется в жилом доме, здесь должна быть оборудована высокопроизводительная приточная вентиляция.

Лучшим вариантом установки каменки с открытой топкой считается наличие отдельного помещения, так называемой топки, где она размещается.

Системы с естественной вентиляцией достаточно популярны благодаря своей дешевизне и энергонезависимости.

На рисунке схематически изображены котлы с открытой и закрытой горелками

Группа № 2 — аппараты с закрытой камерой сгорания

Турбированные аппараты оснащены закрытой камерой сгорания. Воздух, без которого процесс горения невозможен, берут с улицы. Для этого устройства оснащаются дымоходами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. Через внутреннюю трубу продукты сгорания выводятся наружу.

При этом уличный воздух поступает в обратном направлении через зазор между двумя трубами. Понятно, что котлы с закрытой топкой не влияют на состав воздуха в помещении, что позволяет оборудовать их даже в жилых комнатах.

В этом случае необходимо оборудовать коаксиальную дымоходную систему, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с отдельным традиционным дымоходом.

Возможна ли самостоятельная установка?

Своими руками можно осуществить монтаж настенного газового котла самых простых модификаций. Такие как одноконтурные устройства с открытой камерой сгорания.

Для их установки потребуется подключить систему отопления, провести газ и организовать дымоход. Однако некоторые производители котлов в технической документации на свою продукцию указывают, что монтаж должен производиться только специалистами.

Установка и подключение газового котла – ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют для этого профессионалов.

В этом случае запрещается самостоятельная сборка даже самых простых моделей. Таким образом, если планируется, что оборудование будет установлено самостоятельно, перед его приобретением необходимо убедиться, что производитель разрешает это.

Проверку правильности установки и подключение устройства к газопроводу должен проводить только специалист со специальным допуском.

Кроме того, представитель газовой службы должен также оформить разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленной и работающей техники ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно только подключить устройство к системе отопления и к водопроводу. Причем делать это желательно только при наличии определенного опыта.

Настенные газовые котлы устанавливаются в автономных схемах отопления принудительного типа с естественной циркуляцией теплоносителя

С чего начать установку?

В первую очередь необходимо подготовить документацию, которая необходима для установки . Начните с инициализации. Его можно запустить только в том случае, если к нему подведен газопровод.

Затем собственник подает заявление в соответствующие службы, в котором указывает необходимый ему объем потребления газа в месяц или год. В случае удовлетворительного ответа на заявление подходящий к помещению газопровод обязательно оборудуется счетчиком.

Прежде чем приступить к монтажу оборудования, необходимо разработать и утвердить проект монтажа. Все пункты, которые должны соблюдаться в точности

Собственник получает разрешительную документацию и технические условия, на основании которых должен быть разработан проект подключения оборудования.

Последняя включает в себя схему прокладки газовых труб от нагревателя до места ввода в магистраль и все условия монтажа оборудования. Разработанный проект должен быть одобрен газовой службой.

Вместе с проектом собственник помещения, в котором будет установлен котел, предоставляет сертификат соответствия и техпаспорт приобретаемого оборудования, экспертное заключение о его соответствии всем требованиям безопасности и инструкцию по эксплуатации.

Только после утверждения проекта можно приступать к установке обогревателя. При этом должны быть четко соблюдены все пункты проектной документации.

Фотогалерея

Фото

На трубе подачи газа к оборудованию должен быть установлен запорный вентиль, перекрывающий подачу голубого топлива после остановки установки

Перед каждой трубой, входящей в настенный газовый котел, должна быть установлена ​​запорная арматура для перекрытия подачи воды

Настенный газовый агрегат может быть установлен в котельной, температура в которой не должна ниже 5º

Стены, прилегающие к блоку, должны быть выполнены из огнеупорных материалов. Котел подвешивается на кронштейны так, чтобы между кожухом и стеной оставалось не менее 2 см, включая боковые стороны

Непосредственный контакт настенного котла с горючими стенами запрещается. Если другого выхода нет, то стену за котлом необходимо оборудовать негорючей панелью

Между газовой плитой и установленным проточным настенным оборудованием должно быть не менее 10 см

Расстояние между мойкой и проточным настенным газовым котлом не может быть менее 30 см. Расстояние до смесителя от выхода котла через трубу не менее 1 м

В помещении с установленным газовым котлом должна эффективно работать система естественной или искусственной вентиляции

Запорный кран подачи газа котел

Расположение газового котла в котельной

Стена, прилегающая к котлу

Настенный котел в деревянном доме

Регулируемое расположение относительно печи

Особенности установки мойки

Решетка вентиляционная внутренняя

Котел требования к помещению

Газовое оборудование классифицируется как взрывопожароопасное. Поэтому к помещению, в котором он будет установлен, предъявляются особые требования.

В первую очередь должно быть естественное освещение. При этом на каждый кубометр помещения должно приходиться не менее 0,03 кв. м оконных проемов без рамы, то есть только остекление. Окно должно быть оборудовано форточкой.

Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Еще одним обязательным условием является наличие , который может обеспечить изменение объема воздуха помещения в пределах 3-х раз за один час. Таким образом, загазованность помещения можно свести к минимуму.

Также от объема помещения, в котором он будет установлен, зависит. Оборудование мощностью 30 кВт и ниже можно разместить в 7,5 куб. м котельная.

Фотогалерея

Фото

Газовые котлы для настенного монтажа оснащены собственной группой безопасности, циркуляционным насосом и малым расширительным баком

За счет наличия группы безопасности, прерывающей подачу газа в случае нарушения нормального режима работы, для этого типа оборудования нет необходимости выделять отдельное помещение

Настенные разновидности газовых котлов обычно устанавливаются в санузлах, совмещенных санузлах, кухнях, холлах загородных домов и т.д.

Однако следует учесть, что помещение должно свободно проветриваться. В квартирах дымоход должен быть подключен к коллективному дымоходу, а в частном доме должен быть выведен за пределы здания

Настенный газовый агрегат на кухне

Отдельное помещение для агрегата

Настенный газовый котел в ванной комнате

Правильно установленный агрегат

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочный объем 13,5 м. куб. м и выше. Если обогреватель будет размещаться в квартире, то обычно его устанавливают на кухне.

Это возможно при соблюдении всех требований СНиП. Важный нюанс: в этом случае суммарная теплоотдача от всех отопительных приборов на кухне не должна превышать 150 кВт.

Согласно нормам установки настенных газовых котлов, для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не менее 0,02 кв.м и закрыть его решеткой.

Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оборудованной . В кухнях 7,5 куб. м и меньше запрещается устанавливать более одного отопительного прибора.

Требования к установке газового отопительного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм монтажа обеспечивает безопасную эксплуатацию

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых помещений несгораемыми сплошными перегородками.

Оптимально, чтобы материалы, используемые для отделки помещений, имели огнестойкость не менее 45 минут. Желательно, чтобы планировка помещений исключала быстрое распространение пламени на жилые помещения.

Газовый котел можно крепить только на прочном основании. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет располагаться обогреватель, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от устройства до несущих конструкций 0,5 м до потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла

Пошаговая установка оборудования

Перед установкой необходимо распаковать новенький котел и сделать проверку комплектности поставки. Наличие деталей проверяется по инструкции по эксплуатации, которая должна быть приложена к устройству.

Если какой-либо элемент отсутствует, немедленно свяжитесь с поставщиком. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и следов ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, в точности совпадают с данными на самом приборе. Кроме того, они должны соответствовать номерам, указанным в инструкции по эксплуатации устройства.

Непосредственно перед началом монтажа необходимо промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

Монтаж газового котла предусматривает подключение труб отопления, водопровода и газопровода, а также обустройство дымохода

Также рекомендуется промыть и . После завершения подготовки можно приступать к установке.

Особенности и порядок его проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

Чаще всего в домах ставят двухконтурные устройства с закрытой топкой. Мы подробно рассмотрим установку именно такой модификации.

Этап № 1 — Подготовка настенного крепления

Для крепления газовых котлов используется специальный кронштейн, который должен быть в комплекте с устройством. Для крепления к стене используются надежные крепления. Их следует подбирать под материал, из которого сделана стена.

Возможно, те, что поставляются производителем вместе с обогревателем, не подойдут. Тогда вам нужно будет выбрать и приобрести другие.

Задача кронштейна – выдержать вес котла и дополнительного оборудования, а также обеспечить ему ровное, точно выверенное положение без перекосов.

Для точной разметки стены можно использовать бумажный трафарет, который обычно идет в комплекте с котлом. С ее помощью можно легко наметить отверстия для крепежа.

После этого крепится кронштейн и на него подвешивается котел.

Трубы отопления присоединяются к соответствующим трубам газового оборудования. Определить их расположение можно по фото

Этап №2 — подключение труб отопления

В зависимости от типа системы отопления, а она может быть или , количество труб, подключаемых к котлу, может варьироваться. В любом случае начнем со снятия заглушек с патрубков устройства.

Для защиты котла от попадания частиц грязи из теплотрассы рекомендуется установить сетчатый фильтр на входе обратки.

Если вода в системе жесткая или по другим параметрам не соответствует требованиям, заявленным производителем отопительных приборов, стоит позаботиться об установке дополнительного очистного оборудования.

Это могут быть, например, дозаторы полифосфатов. Если этого не сделать, устройство быстро сломается. Все соединения должны быть выполнены с соблюдением всех норм и правил.

Требуется герметизация. Для этого используются специальные герметики: традиционная краска или пакля или современные резьбовые уплотнители. Кроме того, специалисты рекомендуют обязательную установку запорной арматуры на подаче и обратке.

Это необходимо для облегчения ремонта котла в случае его выхода из строя. Кроме того, фитинги помогут предотвратить возможное завоздушивание радиаторов.

Фильтр водяной — элемент, который необходимо установить при подключении газового котла к водяному контуру

Этап №3 — подключение к водяному контуру

Эти работы практически аналогичны подключению труб отопления. Основное отличие заключается в используемых кранах и диаметре труб.

Подача холодной воды должна быть оборудована фильтром, что исключит возможность попадания загрязнений в водонагреватель. В противном случае оборудование придет в негодность.

Краны для отключения котла от подачи воды должны быть с разъемными соединениями.

Такие модели еще называют «американками». Они значительно упрощают монтаж, а в случае непредвиденных ситуаций дают возможность быстро заменить изношенный кран.

Необходимо помнить, что трубы подачи холодной воды расположены на отопительном приборе с левой стороны относительно центра, трубы подачи горячей воды — справа.

Этап №4 — подключение к газовой магистрали

Эту часть работ должен выполнять только специалист с допуском, так как цена ошибки может быть очень высокой. В любом случае по окончании подключения представитель газовой службы должен проверить его правильность. Он же проведет первый пуск оборудования.

Все операции при самостоятельной работе следует выполнять крайне осторожно. Начинают с соединения ответвлений газовой магистрали с соответствующей трубой на котле.

При присоединении котла к газопроводу для герметизации резьбового соединения можно использовать только паклю, иначе не будет достигнута требуемая герметичность

На кран необходимо установить специальный фильтр, отсекающий подачу газа от линия. Специалисты настоятельно рекомендуют не экономить на этой детали.

Дешевый некачественный фильтр прослужит недолго, что может привести к выходу из строя газового котла. При обустройстве соединения особое внимание следует уделить его герметизации.

Следует понимать, что вес газа намного меньше воздуха, и при недостаточно герметичном соединении он будет сочиться из трубопровода. Последствия могут быть самыми плачевными. Поэтому требуется тщательная герметизация.

Основными материалами для герметизации резьбовых соединений являются краска и пакля, применение уплотнителей типа фум-ленты недопустимо.

После фильтроэлемента устанавливается специальное гибкое соединение. Нужно знать, что использовать для его обустройства резиновые шланги категорически запрещается.

Это связано с тем, что со временем материал, из которого изготовлена ​​деталь, рассыхается и покрывается трещинами, через которые начинает просачиваться газ. Поэтому лучшим выбором для обустройства такого соединения является гофрошланг.

Гофрированный шланг – хороший выбор для подключения устройства к газовой магистрали. Он достаточно прочен, долговечен и не разрушается под действием газа

Для его изготовления берется качественная прочная нержавеющая сталь. Это очень прочный и долговечный материал, который особенно устойчив к повышенной влажности и неблагоприятному воздействию газа.

Шланг крепится к трубе отопителя с помощью накидной гайки. При этом обязательно используется паранитовая прокладка, обеспечивающая необходимую герметизацию соединения.

Этап №5 — подключение к электрической сети

Такая операция необходима только для приборов с закрытой топкой, нуждающихся в электричестве. Она питает вентилятор, отводящий продукты горения, и автоматику, управляющую системой.

Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что позволит избежать скачков напряжения и тем самым продлить срок службы котла.

Если вы проживаете в местности, где часто случаются перебои с электричеством, то дополнительно
желательно приобрести источник бесперебойного питания — это защитит оборудование от резких скачков напряжения

Этап №6 — обустройство выхода дымохода

Проще всего подключить каменку с закрытой топкой к дымоходу. Для них используются специальные коаксиальные трубы. В многоквартирных домах котел должен быть подключен к коллективному дымоходу.

В индивидуальных зданиях дымоход коаксиального типа выводится наружу через стену. Высота подвеса трубы в данном случае большого значения не имеет, так как встроенный вентилятор создает необходимую тягу.

Устройства с открытой топкой необходимо подключать к индивидуальному дымоходу. Котел соединяется с ним трубой нужного сечения.

Материал для ее изготовления выбирается таким образом, чтобы деталь была устойчива к воздействию продуктов горения, высокой температуры и механического износа.

Проверить герметичность соединения газовой трубы можно с помощью мыльного раствора. Утечка газа будет проявляться появлением пузырей

Перед началом работ необходимо убедиться в отсутствии в дымоходе копоти, монтажного мусора и т.п. При установке дымохода его следует располагать с небольшим уклоном в сторону газового котла.

На выходе из устройства устанавливается вертикальный отрезок трубы, длина его до поворота должна быть равна не менее чем двум диаметрам трубы. Общая длина соединения с дымоходом должна быть минимальной.

Этап №7 — подготовка к первому пуску

Перед пробным пуском система отопления заполняется водой. Жидкость нагнетается до давления 2 атмосферы. Вода перекачивается как можно медленнее, чтобы удалить максимальное количество воздуха, скопившегося внутри.

Кроме того, система проверяется на герметичность. Все негерметичные соединения должны быть немедленно герметизированы.

Для выявления недостаточно герметичных соединений на газопроводе разведите мыльный раствор и смажьте им все соединения. Тогда смотри.

В некачественных участках появятся пузырьки воздуха. Все обнаруженные неисправности следует устранить и провести повторную проверку. Первый пуск оборудования должен производиться только в присутствии представителя газовой службы.

Выводы и полезное видео по теме

В видео подробно описаны нормативные требования по установке газовых настенных котлов:

В видео рассказывается о схеме подключения настенного котла:

В видео демонстрируется процесс установки настенного котла :

Установка газового отопительного агрегата – ответственная и достаточно сложная операция, от качества ее выполнения зависит безопасность всех проживающих в доме. Поэтому представители газовых служб настоятельно не рекомендуют делать это самостоятельно. .

Да и производители отопительных приборов настаивают на этом. Поэтому даже опытным домашним мастерам лучше обратиться за помощью к профессионалам, что гарантирует долгую, а главное безопасную работу устройства.

Пожалуйста, оставляйте свои комментарии, если у вас есть вопросы по теме статьи. А может, вам самим приходилось сталкиваться с установкой газостенового оборудования и вам есть, что посоветовать нашим читателям?

Установка газовых котлов в доме.

Я думаю, что каждый из нас мечтает о теплом и уютном доме, и, наверное, никто не хочет жить в доме, где зимой всех заставляют носить свитера. В настоящее время передовые технологии отопления предлагают нам помощь в виде газовых котлов. Это удобно, экономично и долговечно. Газовые котлы сейчас настолько разнообразны, что о каждом можно писать отдельные, достаточно большие статьи. А теперь мы хотим познакомить вас со вторым действием после покупки, это установка газового котла в доме.

Содержание

1. Требования к установке газового котла
2. Установка газового котла в ванной
3. Установка газового котла на кухне
4. Установка напольного газового котла
5. Котельная в частном доме видео
6. Монтаж настенного газового котла видео

Требования к установке газового котла

Газовый котел необходимо устанавливать в местах, не предназначенных для проживания, например, в ванной или кухне, условием является наличие в одной из стен канала для вывода продуктов сгорания изделия, к которым подключен котел. Помещение для установки газового котла с открытой камерой сгорания, как правило, имеет объем воздуха не менее 8 м3, для котлов с закрытой камерой сгорания требуется 6,5 м3. Помещение должно иметь приточные вентиляционные отверстия, расположенные не выше 30 см от пола, и вытяжку ближе к потолку.

Для установки котлов мощностью до 30 кВт есть определенные требования к помещению, это высота потолков — не менее 2,2 метра; кубатура – ​​7,5 м3 для нежилых помещений и не менее 21 м3 для кухни. Также неплохо было бы прочитать текст СНиП по установке газовых котлов, в котором четко указаны все требования российских газовых стандартов.

Установка газового котла в ванной

Этот вид установки самый сложный, во-первых, следует получить разрешение вышестоящих инстанций, а это довольно проблематично — правила установки газового котла в нашей стране не позволяют устанавливается в помещениях, где нет окон. Именно это правило заставляет многих отказаться от затеи, но, иногда, еще при строительстве дома будущие жильцы предусматривают такую ​​ситуацию и встраивают обычное окно. Если есть возможность, и вы готовы полностью изменить планировку – сломать стену и вставить окно, пропустить дымоход через вытяжку, перед этим не забудьте вызвать газовщика для согласования проекта и получения разрешения.

Электричество должно быть подведено с учетом влажности, это обязательное заземление газового котла и УЗО. Такой вид монтажа не только сложен, но и не совсем безопасен. Любой современный газовый котел состоит из электроники, так что вам подойдут турбо газовые котлы, чтобы вас не шокировало, так как они наглухо закрыты. Но, спустя небольшой промежуток времени, даже самый качественный газовый котел сломается. В итоге вы нарушите все правила, потратите время и силы, а останетесь недовольны.

Установка газового котла на кухне

Лучшее место для установки газового котла – кухня. Нарушений нет, все условия для установки просто идеальные. Учтите, что окно на кухне непременно должно открываться как окошко для регулярного притока воздуха. Также обязательно наличие приточно-вытяжной вентиляции и противопожарных покрытий стен.

Стены кухни часто оклеивают обычными обоями, а они легко воспламеняются, поэтому место установки газового котла закрывают металлическим листом. Еще один нюанс, если у вас кухня-гостиная, рекомендуется дополнительно обезопасить себя, купить газоанализатор, он способен вовремя определить наличие вредного угарного газа в воздухе и вовремя отключить газовый прибор.

Установка напольного газового котла

Установка напольного газового котла требует достаточно места, долговечна за счет чугунного материала, дает больше возможностей для обогрева дома, но стоит дороже настенного котла. Установка напольного котла менее подвержена ошибкам, так как проще. Все, что требуется, это небольшой порог чуть выше пола, подготовленный дымоход и знания в области подключения котлов и электрики.

Напольный котел лучше всего устанавливать в отдельном помещении, которое можно оборудовать как котельную, пол для котла должен быть ровным и покрытым железным листом. Примерный план подключения напольного газового котла:

• подключение к дымоходу

• подключение к системе отопления дома

• запуск холодной воды

• подключение котла к газовым трубам.

Монтаж настенного газового котла

Монтаж настенного газового котла несколько осложняется надежностью крепления к стене. Но, настенный котел удобнее напольного – его установка не представляет сложности между кухонной мебелью, он может идеально вписаться в интерьер кухни и оказаться практически незаметным. Небольшие размеры настенного котла обеспечивают отопление небольшого дома, его мощность, вес и размеры меньше, чем у напольного котла. Монтаж настенного газового котла делится на этапы:

• покрыть стену железным листом, если есть покрытие плиткой, то его демонтировать и закрепить котел на чистой цементированной поверхности. В случае деревянного дома, как описано выше, покройте стену железным листом

  .

• надежно установить крепления, подвесить котел на подготовленное место. После установки вытяжного канала можно переходить к подключению водопровода и электричества. Завершением будет проверка работы котла.

Установить газовые котлы своими руками не так сложно, как может показаться. Конечно, некоторые навыки все же необходимы, но на самом деле, внимательно изучив информацию и поняв весь принцип установки, вы сможете установить систему отопления без помощи сервисников, четко соблюдая правила установки газового котла.
