Устройство дверного замка с защелкой с ручкой входной двери: Устройство замка дверной ручки межкомнатной двери с защелкой с фиксатором

Устройство замка дверной ручки межкомнатной двери с защелкой с фиксатором

1. Характеристики конструкции
2. Варианты устройства
   Межкомнатные модели
3. Для входных дверей
4. Как выбрать?
5. Рекомендации по монтажу

Дверные замки с ручками и защёлками являются популярным видом запирающих механизмов и широко используются на входных и межкомнатных дверях. Применение защёлки заметно повышает функциональность замковой конструкции, а наличие ручки делает её использование лёгким и удобным.

Назначение защелки

Сегодня представлен огромный ассортимент выбора защелок не только по внешнему виду, но также по размерам и конструкции. Несмотря на все это, они имеют одну задачу – удерживать полотно в закрытом положении.

На некоторых моделях дверей имеется защелка с фиксатором, которая позволяет на некоторое время запереть дверь изнутри и вход снаружи будет невозможен. Ручка защелка для межкомнатных дверей с надежным фиксатором особенно важна на тех полотнах, которые разделяют помещения на отапливаемые и не отапливаемые. Это поможет максимально предотвратить проникновение холодного потока воздуха.

Также если в комнате имеется кондиционер, то для эффективности его работы должна быть предусмотрена закрытая дверь. Если она будет установлена без защелки, то в случае сильного сквозняка полотно может распахнуться и ударить сильно, например, маленького ребенка. А вот наличие на полотне фиксирующего элемента поможет избежать травмирования малыша.

Хорошая качественная защелка обладает следующими характеристиками:

• Фиксирует дверное полотно и препятствует его открыванию от прикосновения или легкого сквозняка;
• Бесшумная в использовании;
• Длительный срок эксплуатации при выборе качественного механизма, рассчитанного на большое количество рабочих циклов.

Какие необходимы инструменты?

Чтобы разобрать межкомнатную дверь, нужно приготовить следующие инструменты:

• Перфоратор. Нужен для выравнивания проёма, высверливания отверстий под анкерный дюбель.
• Дрель. Применяют для высверливания крепёжных отверстий, закрепления петель, завинчивания шурупов.

Перед тем как использовать этот электроинструмент, нужно удостовериться в плотно зафиксированном патроне внутри устройства.

При плохом закреплении сверло может слететь во время работы, повредить поверхности дверного полотна.

• Электролобзик. Выполняет волновой распил наличников.
• Болгарка. Осуществляет подгон наличников при сильной деформации стены и невозможности исправления её кривизны. Нужна для подгона деталей и элементов при сильно искажённой вертикальности стены.
• Фрезер. Помогает при врезке петель, дверных замков.
• Электрорубанок. Подгоняет под правильное положение доборы, наличники.

Понадобится ручной инструмент в виде:

• молотка;
• топора;
• монтажного ломтика;
• ножовки;
• отвёртки;
• плоскогубцев.

Разновидности ручек с защелкой

На дверных полотнах зачастую используются наружные или врезные защелки. Первые наиболее востребованы среди покупателей потому как их намного проще установить, собрать и разобрать. Среди недостатков такого варианта можно назвать то, что они значительно портят внешний вид двери в отличие от врезных защелок. Они представлены на рынке в огромном ассортименте, среди изобилия которого покупатель сможет выбрать необходимый себе элемент и по качеству изготовления, а также по цене.

Дверная ручка с врезной защелкой для межкомнатных дверей делится на несколько групп:

• Магнитные;
• Фалевые;
• Роликовые;
• Защелки с запирающим фиксатором.

Магнитные

Состоят из металлической пластины и магнитного элемента, которые размещены на косяке и на боковой части двери. Работа такого типа защелки очень проста. Во время закрывания двери магнит начинает притягивать металлический элемент, удерживая его в неподвижном положении.

С магнитной защелкой устанавливается неподвижная ручка. Второй вариант данного фиксатора – магнитная защелка с подвижным язычком. В отличие от предыдущего механизма, этот практически бесшумный и обладает такими достоинствами как плавность в работе и длительный срок службы.

Фалевые

Устройство фалевого замка межкомнатной двери с защелкой имеет выдвижной язычок, который скошен под углом. Во время монтажа данной конструкции на косяке монтируется пластина со специальным пазом. Во время закрывания полотна язычок входит в паз на косяке, фиксируя, таким образом, конструкцию.

Чтобы открыть дверь, необходимо надавить по подвижную ручку, в результате чего язычок выходит из паза и освобождает конструкцию от фиксации.

Роликовые

В отличие от предыдущей защелки, здесь вместо язычка используется подпружиненный ролик. Во время закрывания полотна он входит в специальную выемку на косяке, благодаря чему фиксирует дверь. Данный тип защелки монтируется неподвижной ручкой и ручкой-рычагом. В случае с неподвижной ручкой необходимо приложить некоторые усилия чтобы открыть дверь.

С запирающим устройством

Данный тип устанавливается чаще всего в ванных комнатах или санузлах. Оснащается блокирующим элементом с ключом, при повороте которого можно на некоторое время закрыться в помещении от постороннего нежелательного проникновения на некоторое время.

Сложные замки

Другой вопрос – как разобрать механизм межкомнатного дверного замка, который закрывается на ключ и содержит в своей основе более сложные детали? Речь идет в первую очередь о таких видах, как цилиндровый и сувальдный замок.

Если говорить о цилиндровом, для того, чтобы его снять вам нужно открутить пластину с торца и снять лицевую фронтальную часть. Делается это таким же образом, как и в случае с защелкой. Затем с помощью отвертки или иного удобного инструмента аккуратно продвиньте замок, чтобы его можно было извлечь из торца полотна.

Схема устройства сложного замка

Если в механизме используется фиксация личинки, нужно с помощью ключа слегка провернуть её, выставив таким образом, чтобы её положение не мешало движению замка. При проведении работ старайтесь не повредить внутренние детали.

С сувальдным замком справиться еще легче. Для того чтобы его достать из двери, нужно также открутить пластину и аккуратно продвинуть его к краю. Когда будет высвобождено хотя бы полсантиметра, можно подхватить замок руками или поддеть отверткой. В любом случае действовать нужно предельно осторожно, чтобы не повредить детали, в противном случае дальнейшая эксплуатация механизма может оказаться под вопросом.

Советы по выбору дверной защелки

Чтобы правильно выбрать замок для межкомнатной двери с фиксирующей защелкой необходимо обращать внимание на следующие критерии:

• Во время открывания и закрывания конструкции не должно быть заеданий или посторонних щелчков;
• Защелки необходимо выбирать с пружинами средней жесткости, потому как слабые могут плохо удерживать полотно или со временем перестанут это делать вовсе, а вот установка механизма с тугой пружиной потребует приложения больших усилий, чтобы открыть дверь;
• При покупке механизма стоит оценить его внешний вид, чтобы не было царапин, сколов, ржавчины или других дефектов;
• Во время открывания полотна ручка должна удобно ложиться в руку и быть приятной на ощупь.

Особое внимание уделяется выбору защелки под характеристики двери. Если полотно очень тяжелое и выполнено из натуральной древесины, то механизм должен быть выполнен из прочного материала.

При покупке ручки с защелкой следует обращать внимание на ее оформление и цветовую гамму, дабы она хорошо сочетались с интерьером помещения и цветом самого полотна. Не рекомендуется устанавливать ручки, замки и петли разных цветов.

Перед установкой двери стоит определиться с ее функцией. Если она устанавливается в ванную комнату или санузел, то лучше всего установить замок с фиксатором, а вот для детской комнаты лучше подойдет магнитный фиксатор, который работает абсолютно бесшумно.

Разбор петель

Петли по типу механизма бывают разъёмными и неразъёмными.

После нажатия на рычаг полотно будет легко отходить от креплений. Важно не допустить полного её снятия с петель во время процедуры, иначе коробка может упасть.

Если обе карты разъёмных петель соединены штифтом однородного состава, то лом может не понадобиться. Для манипуляций нужно убрать декоративные элементы, вынуть из петли штифт. Дверь легко отклонится, её можно будет снять. При сильно прилегающем штифте его осторожно выбивают молотком, так как высока вероятность повреждения петель.

Разобрать межкомнатную дверь просто, если есть под рукой необходимые инструменты. Следуя инструкции и подробной схеме, выполнить демонтаж дверной коробки можно быстро и качественно.

Установка механизма

Для монтажа стоит заранее приготовить молоток, дрель, отвертку, шило, угольник, карандаш и столярный нож. Установка защелки происходит на высоте 1 метра, потому как именно на ней производители дверных полотен устанавливают деревянный брусок для большей жесткости конструкции. От низа полотна отмечается необходимая высота с обеих сторон и помечается при помощи карандаша и угольника.

Прикладывается защелка и определяется место под ручку. Начинать сверлить отверстие необходимо с торцевой части двери с использованием перьевого сверла. После чего отверстие выравнивается при помощи сверла или стамески до необходимого размера.

К торцевой части полотна прикладывается планка защелки и по ее периметру прорезается шпон, после чего стамеской делается выборка на глубину планки. В результате она должна лежать в один уровень с дверью.

По бокам полотна высверливаются отверстия под ручку, после чего аккуратно выравниваются стамеской. Теперь можно приступать к установке защелки и фиксации планки на саморезы.

Для установки ручки раскручивают один стопорный винт, а второй немного ослабляют. Ручку вставляют на свое место так, чтобы центральный штырь был на своем месте. Надевают вторую часть ручки и затягивают стопорный винт, после чего ручки крепятся к дверному полотну при помощи саморезов и одевается декоративная накладка.

В завершение происходит установка ответной планки. Для этого необходимо немного прикрыть дверное полотно и карандашом пометить размер язычка, после чего высверлить отверстие под него и прикрутить планку в коробке.

Положительные качества ЭМЗ

Данное оборудование имеет существенные отличия от традиционных механических агрегатов:

• небольшие размеры аппарата;
• безотказная работа;
• устойчивость к агрессивному влиянию факторов внешней среды;
• отсутствие трущихся деталей, что значительно увеличивает долговечность оборудования. Особенно это чувствуется в тех случаях, когда установлен электромагнитный замок на входную дверь, через которую каждый день проходит значительное количество людей;
• не поддаются попыткам вскрыть их при помощи отмычек;
• обеспечивают безопасность во время пожаров, поскольку, открываются автоматически при отключении электроэнергии, обеспечивая возможность людям покинуть все помещения;
• двери, на которые осуществлена установка электромагнитного замка, злоумышленнику не выйдет открыть без применения специальных мощных технических средств, поскольку он способен противостоять усилиям, достигающим нескольких сотен килограммов.

Разборка дверной защелки

Устройство дверной ручки на межкомнатной двери с защелкой непростое, конструкция имеющая множество элементов и некоторые из них могут выйти из строя, после чего потребуется разборка механизма. Происходит это в случае:

• Заедания механизма или появления скрипа;
• Необходимости очистки запорного механизма или его смазки;
• При потребности заменить некоторые части механизма;
• Необходимости полной замены защелки.

Работы по демонтажу могут немного отличаться в зависимости от типа установленного механизма. Но при наличии нажимного и поворотного механизма порядок действий будет следующим:

• Снимается с ручки декоративная накладка. В зависимости от установленной модели ее необходимо будет поддеть ножом или же открутить винт;
• Снимаются ручки и вытягивается четырехгранный штифт;
• С торцевой части полотна откручивают крепежный элемент и вынимают защелку.

Когда механизм разобран, устанавливают причины его неисправности:

• Скрип или заедание – результат отсутствия смазки или же попадание пыли. В этом случае необходимо очистить механизм и смазать его;
• Ржавчина. Очищают элементы и покрывают жидкостью с антикоррозийными свойствами;
• Поломка пружины или язычка. Проводят полную замену деталей;
• Износился механизм. Проводят его замену.

Перед тем, как устанавливать защелку, необходимо определиться с тем, какой ее тип необходим и только после этого приступать к выбору изделия по цвету, качеству и цене.

Демонтаж конструкции

Демонтаж выполняют с расчётом, что дверное полотно будет меняться на новое. То есть старая конструкция больше не нужна, её заменяют на новую. В этом варианте план действий должен происходить по следующей схеме:

1. Межкомнатную дверь снимают с петель фомкой или ломом, выступающим в качестве рычага.
2. Выполняют демонтаж наличников. Эта часть двери редко используется дважды, так как элементы выглядят изношенными, старыми, они покрыты толстым слоем краски.

Если после разбора межкомнатной двери её нужно установить обратно, то демонтаж проводят более деликатным способом, чтобы не повредить конструкцию. Схема действий:

1. В проём, находящийся между полотном и полом, вставляется фомка или аналогичный инструмент, который будет удерживать конструкцию. Полотно затем плотно закрывается, его открытие производится с меньшей амплитудой. При этом постепенно, аккуратно нужно его приподнимать, нажимая на фомку. Снятие его возможно после полного распахивания фомки. Если это не соблюсти, то упор будет осуществляться на верхнюю перекладину коробки.
2. Затем приходится наносить на петли смазку — антикоррозийный состав в форме спрея. Такое средство полностью удалит всю имеющуюся ржавчину, а полотно можно будет успешно вынуть из проёма.
3. Демонтаж наличников. Под ними находится слой пены для монтажа. Для снятия нужна остро заточенная стамеска или плоскогубцы. Между коробкой и наличниками устанавливают край стамески. Инструмент по чуть-чуть раскачивают в стороны, чтобы выдвинуть гвоздь. После появления шляпки используют для выемки наружу простые плоскогубцы.
4. С другой стороны дверного проёма проделывают аналогичные действия.
5. Снимают верхнюю перекладину.
6. После завершения монтажа дверную коробку и наличники очищают от пены остро заточенным ножом. С его помощью излишки, выступающие за край дверного полотна, удаляются. Пена смачивается Димексидом: она размягчается и удаляется без остатка с поверхности.

Основные технические параметры

Электромагнитный замок на дверь обладает несколькими важными характеристиками, о которых нужно знать, прежде чем приобретать его. Речь идет о силе удержания двери и остаточной намагниченности.

Сила удержания дверей

Любой агрегат такого рода имеет достаточно большую механическую нагрузку на отрыв, измеряемую в килограммах. Она обычно варьирует от 100 до 1000 кг и более. Продукция практически всех производителей имеет шаг между отдельными моделями в 50 – 100 кг.

Остаточная намагниченность

Иногда случается так, что даже дверь с отключенным замком бывает трудно открыть. Происходит это по той причине, что остаточная намагниченность электромагнитного замка, установленного на ней, слишком велика из-за нарушения производителем технологии или неправильного подбора параметров магнитного материала. В норме данный показатель не должен превышать 1,5-2 килограмма.

варианты устройства и принцип работы

Чтобы дверь надежно закрывалась и никто не смог проникнуть в помещение, устанавливается дверной замок, устройство, специально предназначенное для закрытия дверей. Замками оборудуются входные и иногда межкомнатные двери. Согласно функциональному предназначению выполняется изготовление различных систем дверных замков.

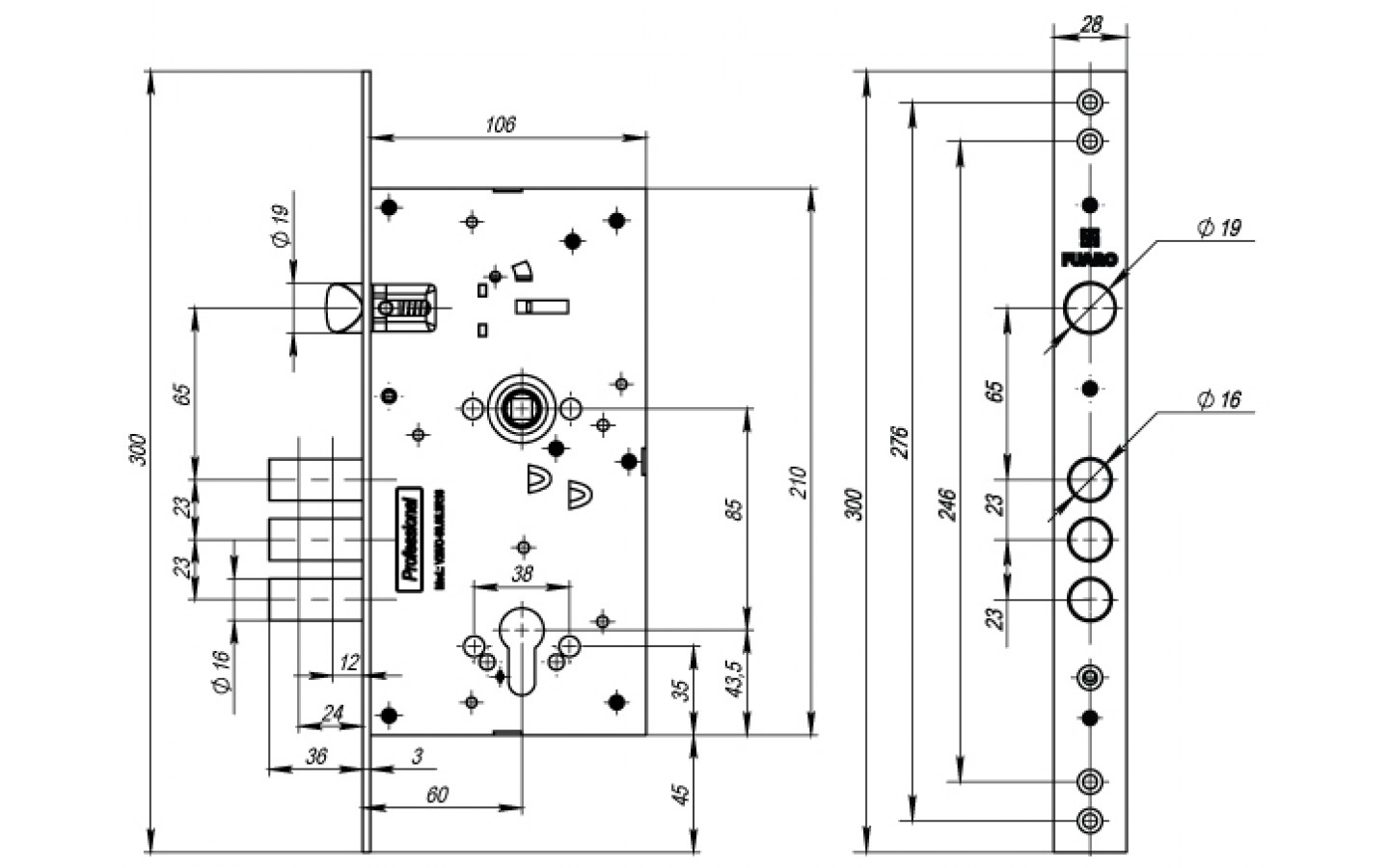

Схема устройства врезного дверного замка.

Некоторые особенности замков

По используемому креплению замки можно разделить на два типа:

• накладные;
• врезные.

Монтаж накладных замков своими руками делается на внутренней половине двери. Непосредственно в толщину дверного полотна проводится установка врезных замков.

В каждом замке главными частями являются:

• исполняющая система;
• секрет.

Устройство, которое проводит опознание ключа, называется секретом. Оно может быть двух видов:

• электронным;
• механическим.

Замки также подразделяются на несколько различных групп. Все зависит от примененного секрета. Известно несколько разных типов:

• сувальдные;
• цилиндровые;
• дисковые;
• кодовые.

У каждого замка существует индивидуальный механизм. Он, в свою очередь, подразделяется на:

• механический;
• электромагнитный;
• электромеханический.

В дверном полотне чаще всего выполняется установка механических замков.
Запором служит стальной стержень, который устремляется в пластину, имеющую специальный паз, прикрученный к дверному блоку. В результате дверь оказывается надежно запертой.

У электромагнитных замков запором является мощный электромагнит, притягивающийся к стальной пластине, закрепленной на блоке. Электромеханический замок представляет собой обыкновенный засов, имеющий электропривод.

На надежность замка влияют определенные факторы. Во-первых, он должен иметь повышенную степень секретности, во-вторых, его корпус должен обладать высокой прочностью. Чем больше толщина металла, из которой изготовлен замок, тем надежнее. Конечно, для межкомнатных дверей не нужна установка дорогостоящего и мощного замка. Гораздо важнее его внешний вид и красивая ручка.

Очень часто дверные замки изготавливаются с механизмом фиксации двери, когда она закрыта. Наиболее распространенными сегодня стали:

• ригели;
• накладные;
• врезные;
• защелки.

Установка врезных дверных замков своими руками делается непосредственно в полотно двери. Поэтому они абсолютно незаметны с внешней стороны. Более надежными считаются механизмы, снабженные предохранительным устройством. Когда происходит движение ручки, приходит в движение кулачок. Он надавливает на защелку, заставляя ее двигаться назад. Одновременно с этим происходит натяжение пружины. После возвращения ручки к своему первоначальному положению кулачок под ее давлением приходит в свое исходное состояние. Когда дверь закрывается, движение защелки осуществляется только благодаря скосу. Происходит самостоятельное срабатывание пружины, защелка захлопывается.

В конструкции пружина защелки выполняет одновременно и функцию фиксирования. При давлении на защелку вторая пружина защелкивает ригель. При поворачивании ключ начинает своей бородкой в первую очередь приподнимать фиксаторы, выпадающие из верхних отверстий. Затем бородка давит на ригель и подталкивает его вперед. При возвращении бородки в свое начальное состояние фиксатор вновь заходит в верхнее отверстие, не позволяя ригелю сработать автоматически. У замка имеется возможность работать с двойным закрыванием, потому что ригель оснащен внизу двумя нишами.

Запирающие устройства обладают разной степенью секретности. Они подразделяются на:

• бессувальдные;
• сувальдные;
• цилиндровые.

В системах первого типа надежность осуществляется за счет различных по форме выступов, сделанных на пластине. Порою таких выступов насчитывается около 90.

Сувальдные устройства, изобретенные англичанином Чабом, снабжены повышенной секретностью. В каждом замке на ключе сделаны особые углубления, расположенные под 90° к бородке. Стальная коробка снабжена пружинящими пластинами разных габаритов. Фиксирующий ригель может сработать, если ключ начнет одновременно приподнимать и захватывать пластины.

Цилиндровый замок получил повышенную надежность благодаря цилиндрическому каналу, сделанному специально для ключа. Штифты совместно с пружиной не допускают поворачивания ключа. Если вставленный ключ сможет приподнять все штифты, запорное устройство поднимется, в результате цилиндр сможет повернуться. Подобные цилиндровые механизмы считаются врезными, их можно закрывать обыкновенным способом. Надо сказать, что цилиндровые устройства считаются самыми надежными. Ключи в данном случае имеют разную форму и огромное количество.

Как устроен механизм замка?

Всякое приспособление, созданное для запирания, обязательно должно состоять из:

• запирающего механизма;
• стального короба;
• задвижки;
• ключа.

В замочных механизмах наиболее распространенным считается врезной запор. Он должен иметь:

• корпус;
• лицевые планки;
• засов, оборудованный специальной защелкой;
• засов главного действия;
• рычаг приводной.

Любой замок оборудован системой секрета, которая опознает ключ. Дверь запирается при помощи исполнительного механизма.

Секреты делятся на несколько механических видов:

1. Цилиндрический. Его основной деталью является специальный цилиндр. В нем расположены штифты, которые не позволяют взломать устройство. Данный замок стал называться английским. Он считается самым популярным и наиболее востребованным.
2. Сувальдный. Ключ данного замка имеет специальные зубчики. Они предназначены для выявления сувальд и определения их числа.
3. Кодовый. В этом случае вводится секретный набор цифр, срабатывает система защиты. Замок открывается.
4. Электронный. Работает на приводе, установка которого выполнена в самом запирающем устройстве.

Исполнительные устройства точно так же подразделяются на несколько типов:

1. Электромеханические. Имеют засов, работающий от электрического двигателя.
2. Электромагнитные. В данном случае запорным механизмом выступает магнит.
3. Механические. Стальной стержень входит в особое отверстие и закрывает замок.

Конструкция сувальдного замка

От числа пластин напрямую зависит надежность данной системы. Чем пластин больше, тем сильнее защитные свойства.

В сувальдную систему входят следующие детали:

• засов поперечный или ригель;
• стальные пластины или сувальды;
• особое отверстие, куда вставляется ключ.

Работа данной системы, основана на установке пластин в конкретные положения, только тогда ключ начнет поворачиваться.

Как устроена цилиндровая система?

Подобная конструкция аналогично другим может являться:

• врезной;
• накладной.

Тайный механизм спрятан в личинке, установленной по центру замка. Подобная система имеет несколько подвидов:

• односторонний;
• двусторонний.

Односторонняя система может открываться ключом, причем только с конкретной стороны, другая снабжена двумя цилиндрами. Этот замок нельзя открыть изнутри, не имея ключа.

Чтобы запереть здание цилиндрическим устройством, требуется выполнить несколько конкретных действий.

Сначала ключ необходимо вставить в паз, имеющий ограниченный выступ, который расположен в цилиндре.

Одна из деталей цилиндра всегда имеет свободное вращение, если подходит вставленный ключ. Корпус у подобной конструкции всегда неподвижен. Исполнительным механизмом являются штифты, именно их и начинает поднимать ключ. За счет положения штифтов проводится регулирование работы устройства. Чтобы произошло открывание механизма, должны совпасть все шифрующие детали.

Как сделана замочная конструкция, используемая внутренними дверями?

Конечно, когда в квартире много дверей, не всегда требуется их полное запирание. Но при некоторых обстоятельствах запирание дверей становится необходимостью. Для этого покупается красивый замок, выполняется его установка в дверное полотно. Он должен состоять из:

• двигающейся пластины;
• затвора;
• пружины;
• рычага;
• защелки;
• корпуса.

В прежние годы замочные системы делались довольно простыми, их легко было вскрыть. Сегодня, когда настал век технологий, были изобретены невидимые замки. Эти конструкции способны стоять на страже любой квартиры, никто не сможет взломать такую входную дверь.

Замочные устройства, цена которых не очень велика, могут быть выбиты или высверлены, а вот спрятанная внутри дверного полотна новейшая замочная система, функционирует только на определенных радиочастотах специального брелка.

Можно сделать замочную конструкцию особо сложной или достаточно простой, однако уже давно всем понятно, что лучше иметь надежную дверь с единственным замком высшего качества, чем установить несколько дешевых и простых замков сомнительной надежности.

На рынке запирающих механизмов множество типов замков: сувальдные, ригельные, электронные. Распространенная модель это врезной дверной замок с цилиндрическим механизмом, благодаря высокой степени безопасности, ремонтопригодности и доступной цене.

Что такое цилиндровый замок, типы строения

По стандарту ГОСТ цилиндровый запор это: «механизм, перемещающий и фиксирующий в рабочем положениях засов замка и обеспечивающий секретность замка посредством механизма секретности, т.е. набора определенных комбинаций штифтов (пластин, дисков), соответствующих собственному ключу».

Эти механизм имеют разную форму:

• Цилиндр.
• Круг.
• Капля.
• Треугольник.

На рынке дверной фурнитуры представлены цилиндры с механизмом европейского стандарта: они имеют определённый размер и изготовлены из латунного профиля. Под них изготавливают корпуса.

Цилиндровый механизм бывает двух типов:

• Штифтовый.
• Дисковый.

Устройство штифтового цилиндрового замка

Штифтовый замок, врезной цилиндровый (личинка, улитка) – это механизм, в основе которого сердечник, с разъемом. Имеет кодовые каналы, в которых находятся кодовые штифты (их высота определяет количество прорезей на ключе) и пружина, которая выдвигает кодовые штифты из канала. Кодовые штифты находятся в профиле, благодаря которому они не вылетают. Еще имеются опорные штифты.

При попадании ключа в отверстие, каждой прорези соответствует кодовый штифт, который утапливается на определённую глубину (высоту). При отпирании кодовые и опорные штифты становятся ровно на линию между корпусом и сердечником, и он (сердечник) легко поворачивается. При этом кодовые элементы остаются в сердечнике, опорные с пружинами – в корпусе. Вот и весь принцип работы.

Принятая европейским стандартом форма цилиндра (личинка) называется: механизм DIN-стандарта.

Детали штифтового цилиндрового замка:

• Корпус – внешняя часть замка, в которой расположены все детали.
• Ключ – отпирающая самостоятельная деталь, при помощи которой открывается секрет при повороте поводка.
• Цилиндр или ротор – сменная деталь замка с разъемом. В нём расположены штифты.
• Штифты кодовые или пины – детали запирающего механизма.
• Штифты запорные или пины – совместно с кодовыми пинами блокируют ротор.
• Пружины возврата – с их помощью блокируются штифты.
• Поводок – с его помощью передвигается засов.

Устройство дискового цилиндрового замка

Дверной дисковый замок – тип цилиндрового устройства, механизм которого представлен набором дисков. Каждый диск имеет вырез уникальной формы. На ключе делаются соответствующие прорези.

При отпирании, диски механизма смещаются глубже к сердечнику. Если ключ подходит – легко поворачивается. Секрет замка помещает диски под определённым углом, их углубления создают канал с балансом – поворот и засов сдвигается.

Ключ представляет собой вдоль распиленный стержень с прорезями, его еще называют полукруглый ключ.

Замки навесные цилиндровые с таким механизмом менее подвержены замерзанию. Врезной дисковый замок не рекомендуется устанавливать на улице. Они подойдут для полотна с большой нагрузкой. Подойдут для входных и межкомнатных дверей из металла, дерева, пластика, стекла.

Типы цилиндрового механизма

Есть несколько классификаций по разным признакам.

По месту расположения на полотне:

• Накладной – имеет один разъем. С другой стороны находится ручка.
• Дверной врезной замок – его разъем сквозной, то есть ключом можно пользоваться с двух сторон. Цилиндры этого замка бывают двух типов: ключ+ключ, ключ+ручка. Второй тип (с ручками) удобнее, но первый тип – безопаснее: если с внутренней стороны в разъем вставить ключ, снаружи замок не открыть.

Кроме этих характеристик, бывают цилиндры разной длины, размер зависит от толщины полотна. При покупке необходимо учесть размер или можно столкнуться с такими проблемами:

• Цилиндр маленького размера – будет расположен глубоко в корпусе. Это некрасиво, и неудобно – дверь или тяжело будет открываться, потому что ключ не достанет до механизма устройства.
• Большой цилиндр – если он выступает за края разъёма, это облегчит задачу злоумышленникам: проще сломать. Если в корпусе установлены броненакладки – цилиндр не войдёт в разъём.

Классифицируют цилиндры по расположению на корпусе: центральное и крайнее.

Цилиндровые замки с фалевой защелкой

Врезной замок с защелкой функционален, удобен в использовании.

Цилиндровые замки с фалевыми защелками закрываются под механическим воздействием. Она является вспомогательным элементом запорного механизма. Фалевая защелка бывает с фиксатором язычка и без него, с одной или двумя ручками. Такие замки часто используют в жилых и производственных помещениях.

Фалевые ручки используют для входных и межкомнатных дверей. В ней нет никакой функциональной особенности, это скорей элемент декора. Удобство в том, что при изменении интерьера, чтобы замыкающее устройство вписалось в образ – достаточно подобрать ручку по стилю.

Ручки для входных дверей устойчивы к внешним воздействиям, выполнены из прочных материалов (если сравнивать с межкомнатными).

По типу нажатия ручки бывают:

• Нажимные (для входных дверей).
• Поворотные (для межкомнатных дверей).

Нажимная ручка тоже подойдёт для межкомнатных конструкций. Выбор зависит от предпочтений покупателя.

Как выбрать цилиндровый замок

Кроме такого критерия, как размер личинки при выборе необходимо обратить внимание на такие характеристики:

• Защита – необходимо поинтересоваться у продавца-консультанта, насколько прочный материал использовался для изготовления замка. От этого зависит сложность вскрытия при бампинге, высверливании, подборе ключа.
• Качество – насколько точно сложен механизм, бывали ли случаи поломки, насколько врезной замок с защёлкой поддаётся ремонту.
• Дополнительные функциональные возможности: это перекодировка, установка шестеренчатого механизма, «антипаника» и другие.

От того, насколько добросовестно производитель придерживается этих характеристик, зависит безопасность помещения. Чем надёжнее устройство – тем, как правило, выше будет его стоимость.

Цилиндровый замок врезной с защёлкой удобен тем, что при необходимости не обязательно демонтировать всё устройство – достаточно заменить личинку. Провести замену цилиндра замка можно самостоятельно следуя предложенному алгоритму:

• Открыть дверь, в торце найти на планке винт возле цилиндра.
• Выкрутить винт.
• Если замки с ручками – цилиндр легко достаётся, если без – необходимо вставить ключ в разъём, повернуть против часовой стрелки до упора и потянуть на себя.
• Затем ключ и ручку чуть передвинуть в противоположную сторону, чтобы рычаг опустился вниз – тогда цилиндр легко выйдет из корпуса.
• Новый цилиндр помешается в механизм за ручку, или вставленным в него ключом. Следить за положением рычага – он должен полностью быть в секрете.
• Попробовать закрыть врезной замок с защёлкой, передвигая верёд и назад, что бы он свободно закрывался.
• Установить на место винт.
• Проверить работу.

Чтобы заменить личинку накладного замка, корпус необходимо снять с полотна. Затем всё как с предыдущим – найти винт, достать старый цилиндр и заменить новым механизмом.

Как взламывают цилиндровые устройства

К сожалению, цилиндр врезного замка является одновременно его слабой частью – злоумышленники используют много способов для взлома механизма. Вот некоторые из них:

• Взлом с помощью отмычки: подобрать ключ к замку с современным механизмом практически нереально, но воры использую специальные слесарные отмычки, плюс технические приспособления, например машинку для бампинга. Правда и этот вариант может оказаться безрезультатным: технология предусматривает сложный секрет: пазы, канавки. Поэтому чтобы вскрыть врезной механизм с защёлкой понадобится много времени, которого у злоумышленников чаще всего нет.

• Выламывание цилиндра: подбирается подходящий по размерам ключ, который пройдёт в скважину. Затем по нему бьют молотком – сбиваются все детали (штифты, пины) и полотно открывается. Но этот способ подойдет, если замок старый или выполнен из непрочного материала. Защититься от такого взлома можно купив прочный механизм или подобрав замок с нестандартным разъёмом.
• Высверливание – эффективный метод взлома. Противостоять можно только выбирая устройство с механизмом из высокопрочных материалов.
• Выбивание: при помощи физической силы, подручных материалов механизм сламывают. Решение – приобретать крепкие конструкции.

Прочность материала – главный фактор защищающий помещение от нежелательного проникновения. Но нужно помнить и о том, что врезной замок должен быть лёгок в использовании и прослужить долго.

Типы ключей для цилиндрового замка

Врезной замок с защёлкой цилиндрового типа самый распространённый. Такое устройство различают не только по типу крепления (врезной, накладной) но и по типу ключа. Некоторые легко скопировать, но есть модели, с которых нельзя снять слепок, имеют миллионы вариантов комбинаций.

• Английский – ненадёжный вариант, потому как очень распространённый вид. Из-за простоты устройства, можно подобрать ключ, что облегчает задачу злоумышленникам. Легко поддаётся слому. Такой замок можно установить на входе в помещение, которое не имеет материальных ценностей.

Больше про особенности цилиндрового замка смотреть видео:

• Финский ключ – высокий показатель надёжности. В механизме используют диски с прорезями, которые являются кодовыми деталями. Используется в замках навесного типа.
• Профильный ключ – имеет высокий уровень секретности, противостоит отмычкам, удобен в использовании. Имеет пины (активные и пассивные), большое количество комбинаций.
• Ключ повышенной секретности – при изготовлении некоторых моделей используют 3D технологии. Механизмы тяжело взломать, для этого необходимы инструменты и подготовка.

Для современных замков с ручками чаще используют последние два типа ключей из-за высокой степени надёжности.

В каждый квартире имеются хотя бы одни межкомнатные двери со встроенным замочным механизмом. Замков для межкомнатных дверей существует огромное множество, а поэтому в двери могут быть установленные самые разные замочные механизмы, в зависимости от типа двери и желаемого уровня защиты.

Это может быть обычный замок с защелкой на дверной ручке, сувальдный, цилиндровый или врезной механизм. Как правило, подобные замки имеют различный тип рабочего механизма и обеспечивают разный уровень защиты. Однако, какой их них лучше выбрать для межкомнатной двери в вашем доме?

Монтаж обычного замка с ручкой – несложная задача. Для этого вам необходимо высверлить замочную скважину в дверном полотне нужного размера. Сделав нужное отверстие, нужно вставить замок и закрепить на полотне. Такой тип замка подойдет для межкомнатной двери из любого материала. Не рекомендуется монтировать замок путем крепления планки на торце двери. Подобный способ установки ослабит надежность конструкции и защиту.

Устройство замка

Дверные замки являются важными элементами дверной фурнитуры, которые служат для закрытия, надежной защиты и блокирования входной двери. Подобные замки могут быть различных моделей и разделяться в зависимости от типа конструкции, материала, способа размещения, технических особенностей, а также типа двери, для которой они предназначены.

Как правило, особенности замка и его механизма будут зависеть от его типа. Самый простой имеет обычный висячий замок, который можно встретить в большинстве домов и квартир. Механизм подобного замка отпирается с помощью обычных ключей или цифрового кода. Более современные модели могут отпираться с помощью электронного чипа. Как правило, подобные замки довольно прочные, они изготавливаются из высококачественного металла.

Накладной тип замочного механизма отличается, прежде всего, особенностями установки. Такой замок устанавливается не вовнутрь дверного полотна, а сверху. Как правило, механизм накладного замка устанавливается внутри помещения и позволяет обеспечить высокий уровень защиты и блокирования двери. Установка замка подобного типа производится с помощью специальных рам и коробки. Механизм отпирается с наружной стороны с помощью ключа, изнутри регулируется ключом или специальной защелкой.

Однако самым распространенным типом замка для межкомнатной двери является висячий замок. Особенность рабочего механизма подобного замка заключается во врезании в полотно двери, при этом с наружной части остается лишь отверстие для ключа. Подобные замки могут быть использованы для дверей любого типа и изготавливаются различной толщины.

Внутренний механизм замка сувальдного типа является отличным примером схемы стандартного рабочего механизма большинства механических замков. Замок подобного типа состоит из таких элементов, как:

Взаимодействие всех элементов рабочего механизма замка обеспечивает его работу и высокий уровень секретности, защиты от взлома грубым и интеллектуальным способом.
Сувальдный тип дверного замка, которые вы можете легко установить своими руками. Замки подобного типа размещаются в торце дверного полотна, закладываются накладными пластинами и ручкой.

Популярный в нынешнее время накладной замок относится к простым типам замочного механизма, который обеспечивает средний уровень защиты, и который можно установить в межкомнатные двери собственными руками.

Чаще можно встретить современные накладные замки из прочной нержавеющей стали со скобами, за счет которых осуществляется надежная защита конструкции. Скобы не позволяют зацепить и сломать конструкцию с помощью лома или другого инструмента.

Замочный механизм указанного типа монтируется сверху на дверное полотно, в чем и заключается его главное отличие от замков другого типа. Как правило, механизм накладного замка устанавливается внутри помещения и позволяет обеспечить высокий уровень защиты и блокирования двери. Установка замка подобного типа производится с помощью специальных рам и коробки.

Как правило, практичные цилиндровые замки используются для дверей любого типа и изготавливаются различной толщины.

Поэтому для того, чтобы приобрести подходящий врезной замок для вашей межкомнатной или входной двери, необходимо точно измерить ширину замочной ниши. Как правило, врезные замки могут иметь различные механизмы и конструкции.

Механизм современного цилиндрового замка отличается высоким уровнем секретности, поэтому такие замки обеспечивают высокий уровень защиты двери от взлома. Основным элементом рабочего механизма указанного типа замка является специальный цилиндр, который срабатывает при использовании правильной поворотной комбинации ключа.

Цилиндр состоит из специальных элементов, пинов, которые срабатывают при повороте ключа и подстраиваются под него. Как правило, малейшие несоответствия в комбинации блокируют открытие замка. Именно поэтому этот тип замка можно с уверенностью назвать наиболее надежным.

Большой популярностью сегодня также пользуются практичные врезные замки. Их механизм врезается в полотно двери, оставляя с наружной части отверстие для ключа. Подобные замки могут быть использованы для дверей любого типа и изготавливаются различной толщины. Поэтому для того, чтобы приобрести подходящий врезной замок для вашей межкомнатной или входной двери, необходимо точно измерить ширину замочной ниши.

Как правило, врезные замки могут иметь различные механизмы и конструкции. Главным достоинством врезного замка является тот факт, что после установки замок практически не виден посторонним глазам. Сегодня именно врезание является наиболее распространенным типом монтажа замка в межкомнатную дверь.

Принцип работы замка

Как правило, принцип работы замочного механизма будет полностью зависеть от типа замка. Все замки условно разделяются на несколько категорий, в зависимости от типа механизма устройства и его сложности. В данном случае, выделяют замки с простым и сложным, механическим и электрическим замочным механизмом.

К категории простых замочных механизмов можно отнести такие типы замков, как висячий и накладной. К устройствам со сложным рабочим механизмом относятся сувальдный и цилиндровый замок.

Большей популярностью пользуются механические замки, именно их чаще всего можно встретить на большинстве межкомнатных дверей.
Подобные замки отличается несложным в работе механизмом, дешевизной и доступностью. Как правило, они устанавливаются тогда, когда к уровню защиты не предъявляется никаких повышенных требований.

Электромагнитные замки – современные устройства для защиты двери от интеллектуального и грубого взлома с высочайшим уровнем защиты. В последнее время подобные замки можно довольно часто встретить даже в самых простых межкомнатных дверях в квартире. Подобный замок выглядит довольно привлекательно, отличается удобством использования и компактными размерами, к тому же может обеспечить ограничение доступа к любой комнате в доме.

Как правило, принцип работы обычных механических замков будет отличаться в зависимости от типа замка, однако, все они будут отпираться за счет использования ключа. Именно ключ является основным элементом, который запускает рабочий механизм замка. При подборе правильной кодовой или поворотной комбинации, штифты замков поддаются, ставятся в правильно положение, тем самым отодвигая пружины и освобождая доступ к двери.

Как правило, без ключа и знания нужной комбинации, открыть большинство типов механических замков довольно сложно.
К тому же, при применении грубой силы или даже интеллектуального взлома с использованием специальных профессиональных отмычек, существует большая вероятность поломки замка без получения доступа к двери.

Устройство дверного замка должно быть надежным для предохранения от взлома и несанкционированного проникновения в помещение. Уровень защиты зависит от типа замка и секретного механизма, который обеспечивает безопасность.

Виды дверных замков

В зависимости от формы исполнения, замок может быть:

Тело врезного замка встраивается в дверное полотно полностью. Такое устройство обладает достаточным уровнем защиты жилья от взлома и проникновения. Накладной крепится к дверному полотну сверху или может быть частично в нем утоплен. У навесного запорного механизма может быть разный размер и конструкция. Он состоит из цилиндрической дужки и корпуса с секретом и бывает:

• маленьким;
• средним;
• большим.

Выбор врезного, накладного или навесного замка зависит от того, на какой двери он будет установлен.

Все механические замки имеют следующие составные части:

• корпус, который прячет секретный механизм замка;
• ригель или засов;
• сердечник (механизм личинки), в которую вставляется ключ.

Внутри личинки находится секретный механизм замка, который отличается в зависимости от его типа.

Запорный механизм пластиковой, металлический или деревянной входной двери может быть цилиндрический, бессувальдный и сувальдный. Кроме того, есть еще и кодовые замки, винтовые, с шифрами и запорные механизмы на межкомнатных дверей. Таким образом, устройств для обеспечения безопасности и спокойствия достаточно много. Для того, чтобы иметь представление об особенностях и конструкции каждого из них, рассмотрим все эти виды замков подробнее.

Устройство цилиндрового замка

Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.

Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:

• верхние и нижние штифты;
• спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.

Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.

Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.

Механизм сувальдного замка

Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.

Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.

Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.

Бессувальдный замок

Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.

Секретность бессувальдным запорным устройствам дает конфигурация формы щели для ключа. Кроме того, на основании замка напротив ключевой щели расположены заградительные пластины или кольцевые выступы. Они выполнены в виде концентрических кругов, для обхода которых на бороздках ключей вдоль и поперек делают специальные прорези.

Кодовый замок

Кодовый замок может быть электронным или механическим. Для электронного обязательным условием работы является подключение к электрической сети или автономному источнику питания. Механический же прост в установке и использовании. К тому же его легко перепрограммировать при необходимости.

Схема кодового замка представляет собой ригель, который приводится в действие при нажатии требуемой комбинации цифр в случае механического принципа действия устройства. Для электронных замков нужно ввести секретную комбинацию или воспользоваться магнитным ключом.

Электронные устройства более надежны, чем механические, и широко применяются на входных дверях в офисы, здания и жилые многоквартирные дома.

Замки на межкомнатных дверях

Замок может быть установлен не только на входной, но и на межкомнатной двери. Однако полноценными запирающими устройствами его назвать сложно, ведь любой замок должен иметь секрет, обеспечивающий хотя бы минимальную защиту. А замки на межкомнатных дверях такого секрета не имеют. Они включают такие составные части:

• ручки и внешние декоративные накладки;
• ригель, приводимый в движение ручкой;
• блокирующий механизм.

У на межкомнатной двери нет никакой внутренней структуры. Через нее можно добраться до внутренней защелки и разблокировать механизм, соединенный с ручкой и препятствующий свободному открытию двери.

Зная, из чего состоят замки и имея представление об их принципе действия, можно увереннее выбирать запорное устройство, от которого зависит ваша безопасность и сохранность личного имущества.

Дверные замки с ручками и защёлками являются популярным видом запирающих механизмов и широко используются на входных и межкомнатных дверях. Применение защёлки заметно повышает функциональность замковой конструкции, а наличие ручки делает её использование лёгким и удобным.

Характеристики конструкции

Конструктивно замок представляет собой сложное механическое устройство, состоящее из корпуса, замкового механизма, защёлки, блокиратора, нажимной либо поворотной ручки и декоративной накладки, которая в некоторых моделях заменена отдельными розетками. Особенностью устройств с защёлками является возможность их использования с любым видом замкового механизма, включая сувальдные, цилиндровые, магнитные, электронные и электромеханические модели. Кроме того, запирающие конструкции могут быть оснащены кодовым устройством или иметь комбинированное исполнение.

Наиболее подходящим устройством для установки на входную металлическую дверь является замок сувальдного типа.
Механизм такого замка состоит из фигурных пластин, которые имеют большое количество комбинаций, образующих секретный пин. Количество зубчиков на бородке ключа определяют число сувальдных пластин внутри устройства: их количество всегда на одну меньше числа зубцов. Сувальдные замки характеризуются длительным сроком службы и высокой взломостойкостью.

Цилиндровые модели также часто устанавливаются в замках, оснащённых защёлками и ручками. Их механизм представлен в виде цилиндра-личинки с размещёнными внутри фигурными элементами или дисками. Открывание двери происходит при совпадении выемок на ключе с выемками на фигурных элементах. Такие устройства также достаточно надёжны и удобны в использовании, причём установленная в них защёлка нередко исполняет роль запирающего ригеля. Захлопывание защёлки в таких конструкциях обусловлено её скошенной формой. Язычок сжимает пружину и быстро входит в паз, после чего пружина разжимается и возвращает защёлку в исходное положение.

Дверные замки, оснащённые ручкой и защёлкой, могут иметь цельное исполнение, при котором и защёлка, и запирающий механизм располагаются в едином блоке и закрываются общей декоративной планкой. Также механизмы могут быть выполненными в виде отдельных устройств, оснащённых каждый своей декоративной розеткой. Установка таких замков производится методом их врезания в полотно, что способствует максимальному сохранению внешнего облика двери и повышению взломостойкости.

Варианты устройства

Замки с ручками и защёлками представлены двумя группами: простыми замковыми механизмами для межкомнатных дверей и серьёзными вариантами с высоким классом защиты для входных групп.

Межкомнатные модели

К замкам, предназначенным для установки на межкомнатные двери, не предъявляется столь серьёзных требований по безопасности. Такие конструкции, как правило, устанавливаются в охраняемых помещениях, а запирающее устройство носит скорее предупредительный характер, нежели защищает имущество от злоумышленников. Главным предназначением межкомнатных замков в условиях квартиры является условное ограждение личного пространства, предотвращение возникновения сквозняков и запирание помещения от маленьких детей или домашних животных.

Конструктивно врезные межкомнатные замки отличаются друг от друга по виду защёлки. Самым популярным и распространённым вариантом является фалевая защёлка или, как её ещё называют, «собачка». Фалевая защёлка изготавливается из стали, алюминия либо цамака и имеет скошенную в одну сторону форму. Срабатывание защёлки на закрытие происходит при умышленном захлопывании двери либо сквозняке. Открытие защёлки происходит при опускании нажимной рукоятки вниз либо повороте ручки-кноба вокруг своей оси.

Замки, оснащённые фалевыми защёлками, часто имеют фиксатор, позволяющий принудительно втягивать язычок внутрь устройства либо фиксировать его в закрытом положении. Иногда замки оснащаются двумя язычками, один из которых работает независимо от ригельной задвижки, а второй объединён с ней в единый механизм. Ручки, контролирующие ход фалевых защёлок, могут иметь как одинарное, так и парное исполнение и чаще располагаются над замочной скважиной.

Магнитная защёлка является не менее популярным видом и чаще всего используются в офисных помещениях с большим потоком посетителей.
Благодаря мягкому ходу и тихому срабатыванию такой замок не раздражает сотрудников и не отвлекает их от работы. Кроме того, многие магниты обладают значительной силой притягивания и начинают срабатывать даже в том случае, когда дверь не до конца закрыта. Выступая подобным образом в роли доводчика, магнитные защёлки избавляют сотрудников от необходимости вставать и закрывать дверь, оставленную приоткрытой кем-то из посетителей.

Дистанционный режим срабатывания магнитной защёлки значительно сокращает теплопотери помещения в зимний период и сохраняет прохладу от работающих кондиционеров в летние месяцы. Кроме того, плотно закрытая дверь не даёт посторонним шумам проникнуть в помещение и не позволяет из коридора слышать происходящее в кабинете. Более сложные магнитные механизмы способны втягивать в отверстие ответной планки ригель, в который вмонтирован ферритовый сердечник. Открыть такую дверь снаружи становится невозможным. Однако стоит опустить нажимную ручку изнутри, и ригель быстро спрячется в замковом механизме.

Роликовые защёлки также часто используются в замках межкомнатных дверей. Язычок таких устройств имеет цилиндрическую либо скошенную с двух сторон форму и может размещаться как в самом замковом механизме, так и на ответной планке дверной коробки. При закрывании двери он заходит в гнездо и удерживается в нём при помощи внутренней пружинки. Открывается роликовая защёлка достаточно легко, для этого необходимо нажать на рукоятку и слегка толкнуть дверь. Подобные устройства не способны к полноценному запиранию, поэтому устанавливаются в межкомнатные двери не так часто. Однако для маятниковых полотен, распахивающихся в обе стороны, роликовые защёлки вполне подходят.

Для входных дверей

В отличие от межкомнатных моделей, к таким устройствам предъявляются особые требования безопасности и стойкости ко взлому. Однако учитывая конструктивные возможности таких механизмов, их использование в качестве основного запирающего устройства не слишком эффективно. Замки с защёлкой больше подходят в качестве полезного дополнения к основному замку, однако, при условии, что запираемое помещение не требует повышенной защиты, могут вполне использоваться и в качестве основных.

В замках для входных групп используются фалевые и магнитные защёлки, управление которыми осуществляется как при помощи нажимных рукояток и поворотных ручек, так и посредством электронного и дистанционного способов управления. В замках с электромеханическим, кодовым и электронным механизмом именно защёлка исполняет роль запорного ригеля. С внешней стороны она может открываться при помощи электронного ключа, ввода необходимой кодовой комбинации либо посредством пульта дистанционного управления, а из помещения – при нажатии на кнопку или рукоятку.

Однако электронные и электромеханические замки для квартирных дверей не используются.
Такие модели устанавливают на подъездные двери, входные калитки или ворота. Объясняется это просто: обе модели работают от электричества, и при его отключении происходит разрыв цепи и открытие защёлки. Но не все электромеханические модели работают по такому принципу. Существуют замки обратного действия, в которых открытие защёлки происходит только при подаче электричества, а всё остальное время дверь пребывает в закрытом состоянии. Такой узкопрофильный вариант используется на объектах, требующих повышенной защиты, так как даже при отключении электричества дверь будет надёжно заперта.

Как выбрать?

При покупке замка с защёлкой и ручкой в первую очередь следует исходить из функционального предназначения двери. Одним из главных критериев должен стать материал изготовления устройства. Внутренние запирающие механизмы в большинстве своём производятся из стали, а что касается других элементов конструкции, то здесь возможны варианты. Часто для изготовления нажимных рукояток и поворотных ручек используется алюминий или цамак. Если выбирать из этих двух вариантов, то предпочтительнее выбрать второй. ЦАМ (цамак) представляет собой сплав из цинка, алюминия и меди.

Материал вобрал в себя лучшие эксплуатационные свойства этих металлов и характеризуется высокой прочностью и долгим сроком службы. Кроме того, замки из цамака отличаются хорошей влагоустойчивостью и нечувствительны к воздействию экстремальных температур. Это позволяет устанавливать их во внутренние помещения любого предназначения и на дверные полотна входных групп. Однако для тяжёлых железных дверей лучше выбрать полностью стальную конструкцию. Такие изделия часто имеют хромированную поверхность, благодаря чему прекрасно вписываются в любой современный интерьер и гармонируют с дизайном большинства дверей.

Кроме самого материала, необходимо обращать внимание и на производителя. Так, продукция финской компании Abloy хорошо известна в России. Предприятие занимается выпуском замков с нажимными и поворотными ручками, которые отличаются хорошим качеством запирающих механизмов и привлекательным внешним видом. Ассортимент компании представлен как изделиями высокой ценовой категории, так и бюджетными моделями.

Хорошо зарекомендовала себя продукция китайской фирмы Morelli.
Предприятие специализируется на выпуске моделей из ЦАМ, предназначенных как для внутреннего, так и для наружного использования. Много положительных отзывов имеют замки испанской компании Archie и итальянской Colombo. Продукция предприятий отличается долговечностью запирающего механизма, а также стильным внешним видом накладок и ручек.

Установка дверного замка с ручкой и защёлкой в металлическую дверь должна выполняться с использованием профессионального инструмента и при наличии определённых навыков, поэтому врезку лучше доверить специалистам. Однако с монтажом межкомнатного устройства можно справиться самостоятельно. Монтаж включает в себя несколько этапов.

Вначале нужно отметить место под замок.
Оптимальной высотой для его установки считаются 95 см. После нанесения разметки следует приступить к просверливанию отверстия для ручки. Причём просверливать отверстие насквозь с одной стороны не рекомендуется. Правильней будет сверлить до тех пор, пока на обратной стороне не появится отметина от сверла, после чего нужно вытащить сверло из отверстия и начать сверлить с обратной стороны. Это позволит сохранить декоративное покрытие двери и сделать отверстие более аккуратным.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

врезной механизм с защелкой для металлической двери, устройство электромеханического замка, нажимной и поворотной ручки

Дверные замки с ручками и защёлками являются популярным видом запирающих механизмов и широко используются на входных и межкомнатных дверях. Применение защёлки заметно повышает функциональность замковой конструкции, а наличие ручки делает её использование лёгким и удобным.

Характеристики конструкции

Конструктивно замок представляет собой сложное механическое устройство, состоящее из корпуса, замкового механизма, защёлки, блокиратора, нажимной либо поворотной ручки и декоративной накладки, которая в некоторых моделях заменена отдельными розетками. Особенностью устройств с защёлками является возможность их использования с любым видом замкового механизма, включая сувальдные, цилиндровые, магнитные, электронные и электромеханические модели. Кроме того, запирающие конструкции могут быть оснащены кодовым устройством или иметь комбинированное исполнение.

Наиболее подходящим устройством для установки на входную металлическую дверь является замок сувальдного типа. Механизм такого замка состоит из фигурных пластин, которые имеют большое количество комбинаций, образующих секретный пин. Количество зубчиков на бородке ключа определяют число сувальдных пластин внутри устройства: их количество всегда на одну меньше числа зубцов. Сувальдные замки характеризуются длительным сроком службы и высокой взломостойкостью.

Цилиндровые модели также часто устанавливаются в замках, оснащённых защёлками и ручками. Их механизм представлен в виде цилиндра-личинки с размещёнными внутри фигурными элементами или дисками. Открывание двери происходит при совпадении выемок на ключе с выемками на фигурных элементах. Такие устройства также достаточно надёжны и удобны в использовании, причём установленная в них защёлка нередко исполняет роль запирающего ригеля. Захлопывание защёлки в таких конструкциях обусловлено её скошенной формой. Язычок сжимает пружину и быстро входит в паз, после чего пружина разжимается и возвращает защёлку в исходное положение.

Дверные замки, оснащённые ручкой и защёлкой, могут иметь цельное исполнение, при котором и защёлка, и запирающий механизм располагаются в едином блоке и закрываются общей декоративной планкой. Также механизмы могут быть выполненными в виде отдельных устройств, оснащённых каждый своей декоративной розеткой. Установка таких замков производится методом их врезания в полотно, что способствует максимальному сохранению внешнего облика двери и повышению взломостойкости.

Варианты устройства

Замки с ручками и защёлками представлены двумя группами: простыми замковыми механизмами для межкомнатных дверей и серьёзными вариантами с высоким классом защиты для входных групп.

Межкомнатные модели

К замкам, предназначенным для установки на межкомнатные двери, не предъявляется столь серьёзных требований по безопасности. Такие конструкции, как правило, устанавливаются в охраняемых помещениях, а запирающее устройство носит скорее предупредительный характер, нежели защищает имущество от злоумышленников. Главным предназначением межкомнатных замков в условиях квартиры является условное ограждение личного пространства, предотвращение возникновения сквозняков и запирание помещения от маленьких детей или домашних животных.

Конструктивно врезные межкомнатные замки отличаются друг от друга по виду защёлки. Самым популярным и распространённым вариантом является фалевая защёлка или, как её ещё называют, «собачка». Фалевая защёлка изготавливается из стали, алюминия либо цамака и имеет скошенную в одну сторону форму. Срабатывание защёлки на закрытие происходит при умышленном захлопывании двери либо сквозняке. Открытие защёлки происходит при опускании нажимной рукоятки вниз либо повороте ручки-кноба вокруг своей оси.

Замки, оснащённые фалевыми защёлками, часто имеют фиксатор, позволяющий принудительно втягивать язычок внутрь устройства либо фиксировать его в закрытом положении. Иногда замки оснащаются двумя язычками, один из которых работает независимо от ригельной задвижки, а второй объединён с ней в единый механизм. Ручки, контролирующие ход фалевых защёлок, могут иметь как одинарное, так и парное исполнение и чаще располагаются над замочной скважиной.

Магнитная защёлка является не менее популярным видом и чаще всего используются в офисных помещениях с большим потоком посетителей. Благодаря мягкому ходу и тихому срабатыванию такой замок не раздражает сотрудников и не отвлекает их от работы. Кроме того, многие магниты обладают значительной силой притягивания и начинают срабатывать даже в том случае, когда дверь не до конца закрыта. Выступая подобным образом в роли доводчика, магнитные защёлки избавляют сотрудников от необходимости вставать и закрывать дверь, оставленную приоткрытой кем-то из посетителей.

Дистанционный режим срабатывания магнитной защёлки значительно сокращает теплопотери помещения в зимний период и сохраняет прохладу от работающих кондиционеров в летние месяцы. Кроме того, плотно закрытая дверь не даёт посторонним шумам проникнуть в помещение и не позволяет из коридора слышать происходящее в кабинете. Более сложные магнитные механизмы способны втягивать в отверстие ответной планки ригель, в который вмонтирован ферритовый сердечник. Открыть такую дверь снаружи становится невозможным. Однако стоит опустить нажимную ручку изнутри, и ригель быстро спрячется в замковом механизме.

Роликовые защёлки также часто используются в замках межкомнатных дверей. Язычок таких устройств имеет цилиндрическую либо скошенную с двух сторон форму и может размещаться как в самом замковом механизме, так и на ответной планке дверной коробки. При закрывании двери он заходит в гнездо и удерживается в нём при помощи внутренней пружинки. Открывается роликовая защёлка достаточно легко, для этого необходимо нажать на рукоятку и слегка толкнуть дверь. Подобные устройства не способны к полноценному запиранию, поэтому устанавливаются в межкомнатные двери не так часто. Однако для маятниковых полотен, распахивающихся в обе стороны, роликовые защёлки вполне подходят.

Для входных дверей

В отличие от межкомнатных моделей, к таким устройствам предъявляются особые требования безопасности и стойкости ко взлому. Однако учитывая конструктивные возможности таких механизмов, их использование в качестве основного запирающего устройства не слишком эффективно. Замки с защёлкой больше подходят в качестве полезного дополнения к основному замку, однако, при условии, что запираемое помещение не требует повышенной защиты, могут вполне использоваться и в качестве основных.

В замках для входных групп используются фалевые и магнитные защёлки, управление которыми осуществляется как при помощи нажимных рукояток и поворотных ручек, так и посредством электронного и дистанционного способов управления. В замках с электромеханическим, кодовым и электронным механизмом именно защёлка исполняет роль запорного ригеля. С внешней стороны она может открываться при помощи электронного ключа, ввода необходимой кодовой комбинации либо посредством пульта дистанционного управления, а из помещения – при нажатии на кнопку или рукоятку.

Однако электронные и электромеханические замки для квартирных дверей не используются. Такие модели устанавливают на подъездные двери, входные калитки или ворота. Объясняется это просто: обе модели работают от электричества, и при его отключении происходит разрыв цепи и открытие защёлки. Но не все электромеханические модели работают по такому принципу. Существуют замки обратного действия, в которых открытие защёлки происходит только при подаче электричества, а всё остальное время дверь пребывает в закрытом состоянии. Такой узкопрофильный вариант используется на объектах, требующих повышенной защиты, так как даже при отключении электричества дверь будет надёжно заперта.

Как выбрать?

При покупке замка с защёлкой и ручкой в первую очередь следует исходить из функционального предназначения двери. Одним из главных критериев должен стать материал изготовления устройства. Внутренние запирающие механизмы в большинстве своём производятся из стали, а что касается других элементов конструкции, то здесь возможны варианты. Часто для изготовления нажимных рукояток и поворотных ручек используется алюминий или цамак. Если выбирать из этих двух вариантов, то предпочтительнее выбрать второй. ЦАМ (цамак) представляет собой сплав из цинка, алюминия и меди.

Материал вобрал в себя лучшие эксплуатационные свойства этих металлов и характеризуется высокой прочностью и долгим сроком службы. Кроме того, замки из цамака отличаются хорошей влагоустойчивостью и нечувствительны к воздействию экстремальных температур. Это позволяет устанавливать их во внутренние помещения любого предназначения и на дверные полотна входных групп. Однако для тяжёлых железных дверей лучше выбрать полностью стальную конструкцию. Такие изделия часто имеют хромированную поверхность, благодаря чему прекрасно вписываются в любой современный интерьер и гармонируют с дизайном большинства дверей.

Кроме самого материала, необходимо обращать внимание и на производителя. Так, продукция финской компании Abloy хорошо известна в России. Предприятие занимается выпуском замков с нажимными и поворотными ручками, которые отличаются хорошим качеством запирающих механизмов и привлекательным внешним видом. Ассортимент компании представлен как изделиями высокой ценовой категории, так и бюджетными моделями.

Хорошо зарекомендовала себя продукция китайской фирмы Morelli. Предприятие специализируется на выпуске моделей из ЦАМ, предназначенных как для внутреннего, так и для наружного использования. Много положительных отзывов имеют замки испанской компании Archie и итальянской Colombo. Продукция предприятий отличается долговечностью запирающего механизма, а также стильным внешним видом накладок и ручек.

Рекомендации по монтажу

Установка дверного замка с ручкой и защёлкой в металлическую дверь должна выполняться с использованием профессионального инструмента и при наличии определённых навыков, поэтому врезку лучше доверить специалистам. Однако с монтажом межкомнатного устройства можно справиться самостоятельно. Монтаж включает в себя несколько этапов.

Вначале нужно отметить место под замок. Оптимальной высотой для его установки считаются 95 см. После нанесения разметки следует приступить к просверливанию отверстия для ручки. Причём просверливать отверстие насквозь с одной стороны не рекомендуется. Правильней будет сверлить до тех пор, пока на обратной стороне не появится отметина от сверла, после чего нужно вытащить сверло из отверстия и начать сверлить с обратной стороны. Это позволит сохранить декоративное покрытие двери и сделать отверстие более аккуратным.

Далее можно приступать к просверливанию отверстий для ригеля и защёлки на торце полотна. Сверлить необходимо сверлом-пером, аккуратно углубляясь и стараясь не подходить близко к рёбрам полотна. После того как отверстие будет просверлено, необходимо приложить к двери замок и очертить контур монтажной планки. Затем по очерченному участку с помощью стамески нужно сделать углубление, толщина которого должна соответствовать толщине монтажной планки, после чего можно приступать к установке замка.

После того как замок будет установлен и закреплён саморезами, следует установить ручку. Для этого необходимо снять одну рукоятку и вставить неразобранную часть в отверстие с обратной стороны полотна. Затем с внутренней стороны двери нужно установить на место снятую рукоятку и скрепить обе части идущими в комплекте шурупами. Далее устанавливается декоративная планка и делается разметка под ригели и защёлку на коробке.

Для этого следует намазать торцы ригелей и край защёлки зубной пастой, закрыть дверь и попытаться открыть замок. Затем нужно аккуратно закрыть замок, втянуть ручкой защёлку и отворить дверь. Если всё сделать правильно, то на ответной планке дверной коробки останутся следы от ригелей и защёлки. На их месте нужно сформировать отверстия и прикрутить сверху защитную планку. Как видите, дверной замок с ручкой и защёлкой надёжно защищает помещение и делает пребывание в нём комфортным и безопасным.

Как установить замок с ручкой и защелкой своими руками, вы узнаете из видео.

Замки для металлических входных дверей: врезные, с защелкой и наружные

1. Особенности конструкции замков для металлической двери, их достоинства и недостатки
2. Принцип выбора замков
3. Типы замков (рейтинг по популярности), в зависимости от места установки металлической двери
4. Типы замков по установке
5. Устойчивость замков к взлому
6. Насколько безопасен врезной замок с ручкой
7. Рекомендации по выбору замка для разных видов металлических дверей

1. Особенности конструкции замков для металлической двери, их достоинства и недостатки

Рынок дверных замков поражает огромным разнообразием конструкций и уровней защиты. Всех их можно классифицировать на несколько групп по принципу действия запирающего механизма.

• Цилиндрические, пользующиеся наибольшим спросом. Они имеют маленький ключ, который удобно носить в кармане и к ним сложно подобрать отмычку. Наиболее безопасными признаны замки, открывающиеся ключом с двухсторонней перфораций.
• Ригельный дверной замок для входной двери открывается е вращением ключа, а линейным перемещением. Для этого на поверхность ключа нанесены косые прорези. Такой ключ имеет большие размеры и его неудобно носить с собой, а безопасность механизма невысокая.
• Электронные и кодовые замки не требуют наличия привычных ключей. Они открываются комбинацией букв или цифр, а также с помощью магнитного устройства. Их надежнось специалисты ставят под сомнение, зато пользоваться ими удобно и смотрятся они эффектно.

2. Принцип выбора замков

Основные моменты, на которые нужно обратить внимание при выборе дверного замка для входных дверей.

• Определиться с требуемым уровнем безопасности механизма.

• Выяснить функциональные возможности: способ закрывания, наличие ручки или защелки.

• Убедиться, что выбранная конструкция становится на дверное полотно. Изучить прилегание двери к раме, чтобы разместилась планка накладного замка, и есть ли возможность поставить врезной замок.

• Безопаснее использовать замковые механизмы разного типа: цилиндровый и сувальдный. Такой подход в разы снижает вероятность взлома и позволяет подстраховаться на случай выхода из строя одно из них.

• Для надежности лучше поставить два замка.

• На качестве замка не стоит экономить, чтобы потом не иметь проблем с открыванием.

• Следует обратить внимание на материал и производителя. Это должна быть высокопрочная сталь, но никак не китайский силумин, а качество должно подтверждаться соблюдение стандартов и наличием сертификатов.

3. Типы замков (рейтинг по популярности), в зависимости от места установки металлической двери

Сувальдные замки

Механизм получил свое название благодаря плоским пластинам сложной формы сувальдам, из которых он состоит. Каждая имеет оригинальную прорезь по центру с прямой частью и несколькими ответвлениями. Надежность замка зависит от количества пластин. Их может быть от 2 до 12. Для открывания замка нужен ключ с длинной и тонкой ножкой и разветвлением на конце в виде бабочки. Он используется с внешней и внутренней стороны.

Цилиндровые замки

Такие замки для металлических дверей получили наибольшее распространение. Они ценятся за удобство в эксплуатации, сложность и надежность механизма. Конструкция состоит из цилиндра с подпружиненными штифтами-пинами, расположенными внутри него. Их численность достигает 24 штук. Для зацепления с пинами на ключе с одной или двух сторон предусмотрены круглые углубления. Цилиндровые замки являются односторонними, потому что открываются с помощью ключа только с внешней стороны, а с внутренней предусмотрена вертушка.

Преимуществом конструкции является возможность замены одного цилиндра в случае утери ключей. Тратить время и средства на установку нового замка, как в случае с сувальдным, не придется.

Замки с перекодировкой

Перекодируемые дверные замки бывают сувальдного и цилиндрового типа. При необходимости сменить ключи их не нужно менять. Достаточно перекодировать механизм с помощью специального инструмента L-key. Код замка полностью меняется и задается новый с применением дополнительного набора ключей, входящего в комплектацию замка.

«Умные» замки или смартлоки

В механизме сочетается механическая и электронная часть, что является его отличительной особенностью. При высокой функциональности, технологичности и надежности «умные» замки стоят достаточно дорого.

Взаимодействие с замком происходит через цифровое табло, напоминающее домофон. Вводом комбинации цифр от 0 до 9 механизм кодируется и запоминает шифр. Для открывания двери нужно правильно ввести код на кнопках и еще иметь физический ключ. Если набор цифр не верен, то и физический ключ не поможет. Открыть замок ключом получится только после разрядки батарейки.

Передовые модели смартлок-замков оснащаются системой распознавания отпечатков пальцев или сетчатки глаз хозяев дома. Возможно предоставление доступа в помещении при наличии специальной магнитной карты.

Замки с щеколдой

Для фиксации дверного полотна в закрытом положении и обеспечения плотного прилегания дверные врезные замки для стальной двери оснащаются защелкой. Их количество влияет на надежность замка. Фиксирующе-запирающие механизмы с ручкой оснащаются фалевой щеколдой, которая упрощает закрывание замка и делает эксплуатацию двери комфортной. Оптимальным считается наличие 5 защелок, равномерно расположенных в верхней и нижней части двери, но встречаются модели на 7 и 8 штук.

4. Типы замков по установке

В зависимости от способа монтажа на дверь различают два типа замковых конструкций.

Накладные замки

Конструкция является простой, удобной и достаточно распространенной, не представляет сложностей в установке и не нарушает целостность дверного полотна. Состоит замок из внешней и внутренней части. Внешняя представляет собой привычную личинку, которая будет установлена в отверстие и закреплена с торцевой стороны двери винтом. Внутренняя часть располагается на поверхности двери и фиксируется болтами либо саморезами. С улицы замки открываются с помощью ключа, а внутри помещения можно воспользоваться ручкой.

Среди накладных замков встречаются различные типы механизмов, отличающиеся уровнем секретности и способностью противостоять взлому. Устройства универсальны в применении, подходят для жилых домов и квартир, офисных и производственных помещений.

Врезные замки

Врезные замковые механизмы считаются оптимальным выбором для стальных входных дверей. Они отличаются прочностью, надежностью, долговечностью и быстро окупаются. Рассчитаны в среднем на 200 000 циклов открывания, что гарантирует работоспособность в течение многих лет. При установке замки врезаются в торец двери и крепятся планкой. Конструкции устойчивы к вскрытию обычной отмычкой и выдерживают механическое воздействие. В них используются усиленные ригели, не восприимчивые к давлению.

К разновидности врезных замков для металлической двери относятся цилиндровые и цилиндровые крестообразные, различающиеся внешним видом ключа и замочной скважины. Модели удобны в обслуживании и в случае поломки центральная часть быстро заменяется.

Вскрыть врезной замок достаточно сложно. Этому препятствует запорный механизм, блокирующий действия при неодинаковом положении подвижных элементов.

Одним из видов конструкции являются вкладные замки. Они располагаются в специальном кармане металлических дверей, подготовленном при изготовлении. В торце делаются только отверстия под ригели и целостность двери не нарушается. Однако в случае ремонта или замены замка дверь придется разбирать.

5. Устойчивость замков к взлому

Выпускаемые замки отличаются между собой качеством изготовления и сборки, используемыми при производстве материалами и комплектующими. В зависимости от способности противостоять взлому и физическому воздействию они делятся на несколько классов безопасности, которых насчитывается четыре. Главным критерием служит время, затрачиваемое на взлом механическим или электрическим способом.

• 1й — объединяет простые модели, чаще применяемые для внутренних дверей. На входной двери он будет не эффективен, так как на его вскрытие потребуется не более 5 минут.

• 2й — сюда относятся более сложные механизмы с нормальными охранными характеристиками. Для вскрытия профессиональному взломщику потребуется минимум 10–15 минут. Такие замки можно использовать в паре с другим механизмом, в случае установки в квартире с надежно закрытым подъездом или при наличии двойной входной двери.

• 3й — усовершенствованные и надежные модели с высокими охранными свойствами и доступной стоимостью. Их будет не просто вскрыть и взлом займет более 15 минут. Они оптимально подходят для наружных входных дверей.

• 4й — это качественные замки с повышенным уровнем взломостойкости и безопасности. Вскрытие у профессионала займет около 30 минут. Каждая деталь замкового механизма изготовлена из высокопрочной стали, без применения пластика, латуни или силумина. Такие замки гарантируют надежную защиту имущества.

6. Насколько безопасен врезной замок с ручкой

В рейтинге врезных замков с ручкой наиболее безопасными считаются взломостойкие конструкции с сувальдным механизмом. Для максимальной надежности лучше выбирать модели без лицевой планки, которую успешно заменяет входная рама двери. Они остаются неприметными, а на поверхности лишь видны замочные скважины и ручка. Требованиям безопасности соответствуют изделия, не открывающиеся без ключа с внутренней стороны.

7. Рекомендации по выбору замка для разных видов металлических дверей

На металлические входные двери со слоем утеплителя рекомендуется устанавливать врезные замки. Они находятся внутри дверного полотна, надежно крепятся планкой и скрыты под обшивкой. Такие модели подойдут для уличной двери на даче и в загородном доме, а также для квартиры. Усилить защиту от взлома помогут замки с броненакладками.

Изделия с низким уровнем секретности, у которых количество комбинаций не превышает 10 000, устанавливаются в качестве дополнительного запорного механизма. Устройства средней секретности достаточно надежные. Набор комбинаций личинок у них доходит до полумиллиона и к ним сложно подобрать отмычку. Секрет замков высокого уровня, практически не подверженных взлому, доходит до 4 миллионов и больше. Их не берет отмычка, а металл устойчив даже к кислоте.

В домовладениях, где входная дверь выходит на улицу, следует устанавливать замки четвертого класса безопасности. Злоумышленники не станут с ними возиться, чтобы не делать много шума, к тому же, их могут заметить соседи.

При наличии постоянного источника питания можно установить электрические замки, которые еще называют «неведимками». Они не имеют замочной скважины, поэтому вскрыть их почти невозможно. В электромагнитных замках задвижки управляются электромагнитами и при отсутствии напряжения в сети, просто не будут работать. Их устанавливают на входную дверь только в паре с другими запирающими механизмами с автономной работой. Электромеханические замки имеют автоматический принцип запирания, а открываются с помощью пульта управления, магнитной карты, набранного кода или биометрических данных.

Язычок замка двери не убирается до конца

В конструкции врезных замковых механизмов предусмотрен элемент, который часто становится причиной возникновения проблем у владельцев и жителей квартир, частных домов, офисов, других помещений. Это язычок, представляющий собой защелку, одна из сторон которой имеет скос под острым углом.

Именно эта деталь замка входной или межкомнатной двери удерживает ее в прикрытом положении, не позволяя открываться от сквозняка или непроизвольного толчка. Чтобы обеспечить доступ в комнату или помещение, необходимо нажать или повернуть дверную ручку под определенным углом. В какой-то момент этого становится недостаточно – защелка не прячется до конца, удерживая полотно в закрытом положении. Дверь невозможно открыть.

Возможные проблемы с язычком-защелкой

Наиболее часто встречаются ситуации, когда защелка:

• не убирается до конца при нажатии ручки и не открывает дверь;
• остается в пазе ответной планки и не реагирует на нажатие ручки;
• застряла внутри корпуса замка;
• нормально перемещается, но не фиксирует дверное полотно во время закрывания.

Каждая из этих проблем имеет свои причины возникновения, от грамотного определения которых зависит дальнейшая работоспособность замкового устройства.

Важно! Во многих случаях, когда замок заедает, его функциональность можно восстановить самостоятельно или вызвать мастера замочной компании, имеющего необходимый опыт и специализированные инструменты.

Ситуации, когда защелка не прячется до конца, но при воздействии на ручку отходит от паза в дверной коробке или планке на некоторое расстояние, чаще всего возникают из-за:

• естественной выработки детали, воздействующей на защелку и заставляющей ее перемещаться;
• деформации дверной ручки;
• скопления внутри замка металлической стружки и пыли, загустевшей смазки, что затрудняет перемещение исполнительных элементов замка и сжатие пружины;
• нарушения геометрии дверного блока, перекоса двери.

Когда при нажатии ручки язычок-защелка никак не реагирует и остается внутри паза в ответной планке, возможными виновниками неполадки могут выступать поломка внутренних комплектующих замка или выработка отверстия в дверной ручке, из-за чего последняя проворачивается, не оказывая воздействия на стержень.

Причинами удержания защелки внутри механизма во время закрывания двери, как правило, становятся:

• деформация защелки, удерживающая ее в корпусе механизма;
• поломка возвратной пружины или внутренних комплектующих, обеспечивающих выход пластины;
• нарушение посадочных мест пружины или деталей замка внутри корпуса.

Важно! Если в определенный момент владелец обнаружил, что язычок-защелка больше не фиксирует двери в закрытом положении, возможными причинами могут стать перекос входной группы, разбухание материала коробки или полотна – дверь «повело», нарушены крепления петель.

Конструкция дверной ручки и замка

Принцип действия любых замковых устройств с язычком-защелкой, независимо от их типа, основан на воздействии внутренних деталей на блок сжатия возвратной пружины при надавливании или повороте дверной ручки. Сложность конструкции замка зависит от его модели, типа и назначения. Если запирающий механизм предназначен для удержания в закрытом положении входной двери, он имеет более сложную конструкцию.

Принципиальное устройство такого замка с язычком-защелкой можно представить следующим образом:

1. Блок запорного механизма. Это та часть, которая вставляется в паз полотна двери с ее торца. Его составные элементы находятся внутри закрытого корпуса и предназначены для блокировки створки внутри дверного проема. Основной элемент такой конструкции – запор-ригель, представленный в виде фалевой пластины или защелки.
2. Четырехгранный штифт или стержень. Вставляется в специальное отверстие внутри корпуса таким образом, чтобы он выступал наружу с обеих сторон полотна. Его назначение – привести в движение внутренний механизм замка.
3. Дверная ручка. Соединяется с штифтом-стержнем посредством внутреннего четырехгранного отверстия, размеры которого соответствуют параметрам стержня. Для открытия и закрытия двери рукоятку нажимают или поворачивают.
4. Защитная или декоративная накладка. Может иметь различную форму, предназначена для маскировки крепежных элементов конструкции, придания ей эстетичного внешнего вида.
5. Ответная планка. Представляет собой металлическую пластину с отверстием, форма и размеры которой соответствуют язычку-защелке. Монтируется на дверной коробке и прикрывает отверстие в ней, укрепляя конструкцию.

Как открыть дверь, если сломался замок с язычком-защелкой?

Существует несколько способов, как открыть входной блок, если язычок-защелку заклинило в закрытом положении. Способ устранения неисправности зависит от причины ее возникновения.

Для открытия двери потребуются подходящие подручные инструменты: гибкая металлическая линейка, ножик с тонким лезвием, тонкая отвертка, пластиковая карта. Сначала следует определить место вхождения пластины в паз ответной планки. После этого имеющийся предмет вставляется между коробом и полотном и фиксируется на застрявшей защелке. Поворачивая ее, необходимо сдвинуть пластину в сторону замкового механизма, одновременно нажимая на ручку и пытаясь открыть двери.

Некоторым попасть внутрь комнаты помогает следующий метод. Снимаются декоративные накладки-заглушки. При помощи отвертки выкручиваются саморезы крепления ручки, после чего последняя снимается. Далее через отверстие необходимо визуально определить механизм, отвечающий за запирание двери. Куском жесткой тонкой проволоки или другим подходящим предметом нужно зацепить его и вернуть ручку на прежнее место. Нажимая ручку, проволокой переместить запорный механизм, одновременно толкая дверное полотно в сторону открытия.

Отдельные конструкции замочных изделий предусматривают наличие блокировки запорного блока. Как правило, они оснащены системой аварийного открывания. Для разблокирования стопорного механизма в таких устройствах в декоративной накладке имеется небольшое отверстие. Чтобы открыть замок, необходимо вставить в отверстие спицу, тонкий гвоздь, шило или другой предмет, после чего слегка надавить на него до щелчка. После этого дверь можно открыть обычным способом.

Как выполнить ремонт запорного механизма с язычком

Когда невозможно закрыть дверь после первой установки замка, проверяют соответствие размеров паза в дверной коробке, ответной планке и габаритов защелки. Если препятствием является эта причина, следует довести габариты «окна» до требуемых размеров напильником, долотом или другим инструментом.

Среди других возможных причин:

• неграмотный монтаж запорного механизма;
• неточность разметки полотна и коробки;
• погрешности при креплении ответной планки;
• перекос полотна и коробки, отошедшие петли.

Западание язычка-защелки устраняется путем частичной или полной разборки корпуса замка. Слетевшую пружину ставят на место или поджимают при ослаблении, неисправные или выработанные детали заменяют.

Разболтавшуюся ручку фиксируют в случае ослабления крепежных элементов или заменяют. В качестве временной меры до покупки нового замка можно попытаться увеличить толщину стержня, намотав на него скотч или изоленту.

Выполняя ремонт замка двери своими силами, владелец помещения может еще больше усугубить положение, нарушив геометрию дверного блока, нанеся механические повреждения на облицовке, окончательно выведя замок из строя. Самое верное и безопасное решение в ситуациях, когда защелка заклинила или сломалась, – вызов мастера из специализированной компании. Это гарантия того, что дверь с неисправным запирающим устройством будет оперативно вскрыта без повреждений и с минимальными затратами для владельца.

Для чего нужна защелка дверного замка

Фото: pixabay.com

05 Июл 2018, 18:48

Защелкой дверного замка называется косой ригель, который управляется нажатием дверной ручки. Устройство представляет собой узел фиксации двери в коробке, которым оснащена любая современная конструкция. Защелки могут устанавливаться на разные типы дверных замков (сувальдные, цилиндровые, электромеханические, кодовые и комбинированные), а также на разные типы дверей (межкомнатные, входные).

Главное предназначение дверной защелки – фиксация двери в правильном положении. Установка защелок осуществляется со следующими целями:

• повышение функциональности;

• повышение удобства использования дверной конструкции;

• обеспечение правильной работы системы запирания.

Если в дверную конструкцию не установлена защелка, то ригели замка будут соприкасаться с коробкой двери при закрывании, что значительно сократит срок службы дверного замка. Защелка позволяет надежно зафиксировать дверь без помощи ключа – так помещение не останется открытым в любом случае, даже если владельцы по своей забывчивости не закрыли его. Такое устройство защелок влечет за собой и небольшой минус устройства – есть возможность случайного захлопывания двери.

К преимуществам защелок относятся следующие особенности:

• противодействие случайному открытию двери из-за сквозняков;

• отсутствие перемещения дверного полотна из-за неправильно установленной коробки;

• исключение случайного открытия дверного проема в других ситуациях.

Дверные защелки бывают нескольких видов:

• Магнитные (дают возможность закрыть дверь без ее запирания, чаще всего устанавливаются в офисах. Самыми простейшими видами магнитных защелок оснащаются мебельные шкафы).

• Фалевые (оснащены специальным пружинным язычком косоугольной формы, закрываются только с некоторым усилием, что предотвращает самопроизвольное захлопывание).

• Роликовые (имеют подпружиненные вращающиеся ролики. Для полного запирания двери обязательно используются ключи, что является небольшим минусом в сравнении с другими видами защелок).

• Задвижные (защелки, которые также являются запорными ригелями).

• Электромеханические (такими защелками можно управлять дистанционно).

При выборе защелки для монтажа в дверную конструкцию необходимо учитывать то, что магнитные, фалевые и роликовые защелки встраиваются в межкомнатные и входные двери. Задвижные защелки предназначены только для входных дверей, а электромеханические устанавливаются только на входе в подъезды или охраняемые помещения.

С помощью защелки дверного замка значительно увеличивается удобство пользования конструкцией – становится возможной быстрая блокировка замка без необходимости использования ключа. Каждая современная дверь оснащается защелкой, поэтому стоит внимательно подойти к выбору устройства.

Как починить замок межкомнатной двери

Межкомнатные двери в течение дня часто открывают и закрывают, а потому замки на них испытывают большую нагрузку, и со временем ручки на дверях начинают болтаться и заедать, расшатывается защёлка или западает язычок. Дверь с трудом закрывается или неплотно прилегает к коробке.

Прежде чем разбирать замок нужно убедиться в его неисправности, так как причиной всех проблем может оказаться разбухшая от влажности древесина дверной коробки, дверное полотно, ослабление дверных петель, и даже усадка дома – происходит деформация дверной рамы и замок начинает плохо работать.

Но если неисправным оказался замок, то сначала следует подготовить для его ремонта необходимый инструмент и материалы: отвёртку, пинцет, зубную щётку и технический бензин, мягкий тканевый лоскут и специальное масло. Подойдёт масло, применяемое для смазывания механизмов в швейных машинках.

Замки на межкомнатные двери бывают накладные и врезные, и делятся на несколько видов:

• Замок с фалевым язычком – предназначен для временной фиксации дверного полотна в закрытом положении. Язычок отодвигается при нажатии ручки, в которую встроен замок с защёлкой, блокирующий дверь.
• Замок с защёлкой – предназначен для блокировки двери изнутри, а снаружи полотна располагаются либо замочная скважина, либо заглушка. Используется в дверях для туалетных и ванных комнат.
• Замок с цилиндровой или сувальдной секреткой – считается сложным механизмом и применяется не так часто. Используется для ограничения доступа к жилым комнатам.

Ремонт накладного замка

Для ремонта корпуса накладного замка нужно с помощью отвёртки вывернуть крепёжные болты и вынуть замок из дверного полотна. Далее, из его корпуса изъять цилиндр и, проверив его работоспособность, при необходимости заменить. Если цилиндр исправен, причину поломки следует искать в корпусе замка.

Ремонт врезного замка

При врезной конструкции замка нужно сначала извлечь сердцевину, и лишь затем можно будет вынуть замок из проёма дверного полотна.

Во время ремонта замка, во избежание потери пружинки, разборку механизма нужно производить на ровной поверхности, постелив лоскут мягкой ткани. При помощи отвёртки удаляют шурупы, фиксирующие корпус замка, пинцетом вынимают осевший между деталями мусор, и фланелевой тряпочкой, смоченной в чистом бензине, протирают механизм, состоящий из затворных рычажков, плоских и круглых пружин. После очистки, механизм проверяют на предмет деформирования деталей или их поломки.

При нажатии на рычаг дверной ручки, в движение приводится фалевая защёлка и дверь можно открыть. Фалевые ручки при открывании двери опускаются вниз, выполняя работу рычага, и используются вместе с врезным механизмом плоской формы. Если причина поломки кроется в неисправности фалевой защёлки, следует разобрать замок и заменить пружины, а если ручка расшаталась и в исходное положение не отводит фалевую защёлку, нужно убедиться в правильности её крепления относительно поворотного механизма. А также причиной заедания защёлки может стать смещение, деформация, механические повреждения и затирание деталей. После осмотра механизма замка и устранения всех неисправностей следует установить замок на место и соединить винтами. Для поддержания длительной работоспособности запорного устройства замок нужно время от времени обслуживать, очищать механизм от накопившейся грязи и пыли и смазывать специальным маслом.

В жизни бывают разные ситуации, поэтому не помешает приобрести хотя бы начальные навыки по снятию, разборке и установке дверного замка. А для хозяина, которому приходится часто сталкиваться с домашними ремонтными работами, ремонт дверного замка не займёт много времени.

В чем разница между защелкой и засовом и что лучше?

Входная дверь в обычном доме обычно оснащена двумя замками: защелкой, которая представляет собой подпружиненный засов, который находится в запирающем механизме дверной ручки, и засов, который обычно расположен чуть выше или ниже дверной ручки. . Каждый из этих замков действует как средство защиты двери от злоумышленников, но каковы реальные различия между ними? Какой из них лучше? Ниже приводится более подробное объяснение того, чем защелки отличаются от засовов, а также преимущества и недостатки каждого устройства.

Защелки

Запорные механизмы на основе защелок очень распространены, причем подпружиненные защелки являются наиболее распространенным типом устройств, которые используются в типичном замке. Пружинные защелки обычно делятся на две категории, а именно:

Защелки — Эти защелки имеют подпружиненный болт, который расположен под углом к ​​верхнему краю. Когда дверь закрыта, наклонная сторона засова будет входить в зацепление с краем или выступом запорной планки (то есть с полой пластиной, прикрепленной к прилегающей дверной раме), а сам засов будет втягиваться из-за давления контакт с ответной планкой.Как только задвижка пройдет определенную точку, она полностью выдвинется и быстро зафиксируется в запорной планке из-за давления, выпущенного пружиной, закрепляющей дверь и удерживающей ее закрытой. Защелки предназначены для втягивания и расцепления, когда кто-то поворачивает дверную ручку, чтобы открыть дверь.

Защелки — Это устройство представляет собой небольшую доработку конструкции базовой защелки. Защелки оснащены так называемым ригелем, который представляет собой цилиндрический болт меньшего размера, расположенный рядом с задвижкой.Задвижка предназначена для движения в унисон с задвижкой до точки, в которой задвижка входит в запорную планку. В этот момент защитный ригель остается в нажатом положении относительно ответной планки, что предотвращает обычную практику взлома, заключающуюся в «взломе» или «заклинивании» защелки. Расположение ригеля не позволяет нажать на него с помощью кредитной карты или другого тонкого плоского инструмента.

Засовы

Засовы толще и тяжелее, чем пружинные защелки, и они не имеют закруглений или углов на конце.Обычно они состоят из стали, бронзы или латуни и входят в дверную раму глубже — обычно примерно на один дюйм — чем пружинные защелки. Вы можете заблокировать засов с помощью ключа или поворотной ручки или с помощью автоматического двигателя, такого как устройство без ключа (например, Lockey M210). Подобно защелкам, ригели входят в зацепление (или отпускаются), когда тумблер поворачивается в правильное положение, а штифты перемещаются в совмещение. Одно из основных различий между ригелями и защелками заключается в том, что замки с защелками имеют дверные ручки или дверные ручки, а замки с ригелем — нет.

Защелки против засовов: что лучше?

Каждый тип замка имеет определенные преимущества; например, ригель блокируется автоматически, в то время как для большинства ригелей требуется ручное запирание. С другой стороны, считается, что засовы прочнее, и их сложнее вскрыть, чем засовы. Одним из основных недостатков замка с защелкой является его потенциальная доступность в зависимости от его расположения. Например, если рядом есть окно, грабитель может просто разбить окно, а затем залезть внутрь и повернуть дверную ручку, чтобы попасть в дом.Засовы могут быть недостатком, потому что они требуют ручного включения, что можно легко упустить из виду случайно, если вы спешите выбраться за дверь. Многие домовладельцы используют комбинацию ригелей и замков с защелками, чтобы оптимизировать безопасность своего жилища.

Самое эффективное решение

Самый эффективный путь — испытать лучшее из обоих миров, вложившись в замок без ключа вместе с замком без ключа. Оба устройства могут работать в унисон, чтобы обеспечить двойную безопасность вашего дома, и их удобство просто не может сравниться с традиционными системами блокировки и ключа.

Замки без ключа, такие как Schlage FE595 Keypad Entry Flex Lock, являются прекрасным примером замка с защелкой, который является защищенным от взлома, ударопрочным и требует определенного кода ключа для входа в дом. Совместите это устройство с замком с засовом на клавиатуре, таким как Schlage BE365, и вы получите дополнительный уровень защиты, который послужит отличным сдерживающим фактором для потенциальных злоумышленников.

Lockey M210, M210-EZ Кнопочный замок с защелкой без ключа

SCHLAGE FE595 Гибкий замок для ввода с клавиатуры

SCHLAGE BE365 Защелка для клавиатуры — никель сатинированный

Глоссарий терминов дверной фурнитуры

Активная дверь

Дверь в двухдверном комплекте, которая открывается первой и к которой прикреплен функциональный замок.

(Вернуться к началу)

Backset

Расстояние по горизонтали, измеренное от края двери до центральной точки отверстия.

Изображение подготовки двери, показанное слева, применимо к любому стандартному трубчатому замку или комплекту защелок, включая внутренние дверные ручки, дверные рычаги, засовы, комплект ручек входной двери и пластины дверных ручек.

Вы можете увидеть отверстие диаметром 2-1 / 8 дюйма.Расстояние от края кромки двери до центральной точки этого отверстия является задним расстоянием.

Большинство внутренних дверей имеют заднюю часть 2–3 / 8 дюйма. Большинство наружных дверей имеют заднюю часть 2–3 / 4 дюйма.

(Вернуться к началу)

Диаметр отверстия

Большое отверстие, которое физически просверливается в вашей двери для установки оборудования (например, набора защелок, такого как дверная ручка, рычаг, засов, набор для входа и т. Д.)). Отверстия обычно имеют диаметр 2-1 / 8 дюйма.

(Вернуться к началу)

Расстояние между центрами отверстий

Расстояние по вертикали, измеренное между центральными точками двух отверстий.

Это измерение чаще всего требуется для комплектов трубчатых дверных ручек, в которых отверстие для засова расположено над отверстием для защелки.

(Вернуться к началу)

Пользовательская манипуляция

Вариант, выбранный для того, как мы будем держать ключ в дверном замке (например, засов, набор для входа и т. Д.).Пользовательский ввод означает, что вы предоставите либо копию ключа, либо код ключа, который вы хотите, чтобы ваш новый замок принял.

(Вернуться к началу)

Цилиндр

Механизм цилиндрической формы, расположенный внутри дверных замков, содержащий тумблер и шпоночную канавку, в которую вставляется ключ для приведения в действие замка.

(Вернуться к началу)

Ригель

Дверной замок для тяжелых условий эксплуатации, который не имеет пружинного действия, но приводится в действие ключом или поворотной кнопкой.При блокировке металлический засов сдвинется из двери глубоко в дверной косяк, чтобы надежно запереть дверь. Элемент безопасности, который часто используется на входных дверях. Засовы часто комбинируются с ручкой блокировки или рычагом и располагаются над ними на двери.

(Вернуться к началу)

Дверная ручка

Большая декоративная пластина, закрывающая любое просверленное отверстие в двери с прикрепленной ручкой или рычагом.

(Вернуться к началу)

Распашная дверь

Направление, в котором дверь открывается, когда вы стоите на за пределами .

Если вы стоите снаружи двери и толкаете ее от себя , чтобы открыть, это IN-SWING .

Если вы стоите снаружи двери и вы тянете ее на себя , чтобы открыть, это ОТКРЫВАЕТСЯ .

(Вернуться к началу)

Толщина двери

Фактическое измерение физической толщины вашей двери.

(Вернуться к началу)

Двойной цилиндр

Для дверных замков с двойным цилиндром требуется ключ для запирания / отпирания двери как снаружи, так и снаружи и изнутри. Функция двойного цилиндра — это опция для дверных замков, таких как ригели и входные комплекты. Замки с двойным цилиндром обычно не рекомендуются, поскольку они затрудняют выход из дома в случае возникновения чрезвычайной ситуации.

(Вернуться к началу)

Манекен (пара)

Фиктивная пара обозначает пару ручек, которые не имеют функций фиксации или блокировки.Они устанавливаются на дверь, просто чтобы дать двери ручку, чтобы открыть ее. Пары-пустышки обычно используются для неактивной двери в двухстворчатом наборе и других дверей, для которых требуется ручка с обеих сторон, но без функции защелкивания или запирания.

(Вернуться к началу)

Манекен (одиночный)

Одна фиктивная ручка указывает на одну ручку, которая не имеет функции фиксации или блокировки. Он устанавливается на дверь просто для того, чтобы дать двери ручку, чтобы открыть ее.Одинарные ручки-пустышки обычно используются на дверях шкафов, двойных дверях или других дверях, где требуется одна ручка, но без функции защелкивания или запирания.

(Вернуться к началу)

Кромочное отверстие

Отверстие, просверленное в краю двери, соединяющееся от края двери с большим основным отверстием.

(Вернуться к началу)

Лицевая панель

Лицевая панель — это небольшой кусок металла прямоугольной формы, который окружает дверную защелку на краю двери.

(Вернуться к началу)

Отделка

Цвет вашей дверной фурнитуры. Большинство аппаратных средств имеют различные цвета отделки на выбор. Финишные покрытия применяются в качестве защитного покрытия.

(Вернуться к началу)

Функция

Функция вашей дверной фурнитуры определяет, какие механизмы используются и как они работают в вашей фурнитуре.Внутренняя фурнитура, такая как дверные ручки и дверные рычаги, доступна в функциях прохода, конфиденциальности или фиктивных функций. Внешнее оборудование, такое как засовы и входные комплекты, бывают одноцилиндровыми и двухцилиндровыми. Дверные ручки и рычаги также могут иметь функцию нажатия клавиши.

(Вернуться к началу)

Раздача

Иногда требуется, чтобы вы знали, как «держать» дверную ручку, чтобы указать, в каком направлении она поворачивается или работает.Вручение необходимо определять для каждой двери. Если вы заказываете дверную ручку, ручку входной двери или набор врезных замков, вам часто потребуется знать, как обращаться.

Ручки могут быть «левыми» или «правыми».

Для определения передачи:

1. Встаньте снаружи двери. Например, если вам поручили открыть входную дверь вашего дома, стойте снаружи всего дома; если вам достанется дверь в ванную, стой за пределами ванной; для спальни стоять вне спальни; и так далее.

2. Лицом к двери посмотрите, с какой стороны расположены петли.

«Левая рука» = петли находятся на левой стороне двери.

«Правая рука» = петли находятся на правой стороне двери.

Вот и все !! Не обращайте внимания на то, в какую сторону распахивается дверь.

Используйте приведенную ниже диаграмму в качестве дополнительной подсказки для определения передачи.

(Вернуться к началу)

Неактивная дверь (в двустворчатой ​​двери)

Дверь в двухстворчатом комплекте, не содержащая защелки, а вместо этого привинчивается сверху и снизу, чтобы удерживать ее в неподвижном состоянии в закрытом состоянии. Эта дверь получает защелку или задвижку активной двери.

(Вернуться к началу)

Устройство межсоединения

Устройство, которое можно собрать в набор для ввода, который позволяет отключать как засов, так и нижнюю защелку одновременно, просто нажимая на ручку.Ваша дверь откроется с помощью этого единственного действия, в отличие от обычных двух действий: сначала отпирать верхний засов перед тем, как задействовать ручку.

(Вернуться к началу)

Косяк

Дверная коробка, к которой прикреплены петли двери, которая окружает дверь, когда она закрыта.

(Вернуться к началу)

с одинаковым ключом

Вариант кодирования, указывающий, что вы хотите, чтобы ВСЕ цилиндры в вашем заказе управлялись одним и тем же ключом.

(Вернуться к началу)

Разные ключи

Опция ввода ключа, указывающая, что вы хотите, чтобы цилиндр для одного конкретного дверного замка работал с его собственным уникальным ключом.

(Вернуться к началу)

Ключ

Опция для дверных замков, таких как ригели или комплекты ручек входной двери, используемая для указания способа установки цилиндра в замке.Варианты ключей задаются одинаково или по-разному.

(Вернуться к началу)

Ручки с ключом или рычаг

Ручки или рычаги с цилиндром на внешней стороне, который можно заблокировать / разблокировать с помощью ключа. На внутренней стороне есть поворотная кнопка для управления функцией блокировки. Дверные ручки и дверные ручки с ключом часто сочетаются с засовом, установленным над дверью для большей безопасности.

(Вернуться к началу)

Защелка

Пружинный механизм со скошенным «язычком», который выступает от края двери в дверной косяк и удерживает дверь закрытой при закрытии.

(Вернуться к началу)

Замок врезной

Наиболее безопасная форма входного комплекта, сочетающего в себе две функции запирания и защелкивания в одном большом врезном ящике. Врезные замки требуют специальных инструментов и методов подготовки дверей, которые часто должны выполняться профессионалами. Эта специальная обработка двери позволяет установить в дверь весь толстый врезной ящик для максимальной защиты.

Вот образец чертежа врезного сейфа.

(Вернуться к началу)

Переход (Функция)

Функция для внутренних дверных ручек для дверей общего доступа, для которых требуется функция защелки, но нет функции запирания. Обычно используется для дверей прихожей, шкафов, дверей прачечных и т. Д.

(Вернуться к началу)

Карманная дверь

Тип двери, устанавливаемой на скользящей направляющей, которая скользит в пустое пространство в стене и выходит из него.В качестве карманной двери можно использовать любую стандартную дверь. Карманные двери используются для освобождения места в комнате, устраняя необходимость поддерживать зазор для действия распашной двери.

(Вернуться к началу)

Конфиденциальность (функция)

Функция для внутренних дверных ручек для использования на дверях частных комнат, требующих защелки и простой функции запирания.Обычно используется для дверей спален, дверей ванных комнат и т. Д.

(Вернуться к началу)

Розетка

Декоративная задняя панель, прикрепленная к ручке двери или рычагу, закрывающая отверстие в двери.

(Вернуться к началу)

Одноцилиндровый

Для одноцилиндровых дверных замков требуется ключ для запирания / отпирания двери снаружи; и иметь поворотный механизм внутри, чтобы запереть / отпереть вашу дверь.Одноцилиндровая функция — это опция для замков, таких как ригели и входные комплекты. Внутренняя поворотная кнопка позволяет легко выйти в экстренной ситуации.

(Вернуться к началу)

Разрезная отделка

Когда внешняя часть дверной фурнитуры имеет другой цвет отделки, чем внутренняя часть. Для обозначения раздельной отделки всегда в первую очередь обращайтесь к цвету внешней отделки.

Правильные обозначения следующие: Внешняя отделка X Внутренняя отделка

Пример: Satin Nickel X Polished Brass — указывает, что внешняя отделка будет Satin Nickel, а внутренняя — Polished Brass.

(Вернуться к началу)

Запорная планка

Металлическая пластина, установленная на дверном косяке, которая принимает защелку или задвижку от двери. Защелка / задвижка выходит из двери в ответную планку.

(Вернуться к началу)

Трубчатый (с замком или защелкой)

Любой комплект дверных замков или защелок, для установки которых требуется просверленное и торцевое отверстие.

Для стандартной внутренней дверной ручки требуется одно отверстие (обычно диаметром 2-1 / 8 дюйма) и одно краевое отверстие (обычно диаметром 1 дюйм).

Набор трубчатых ручек входной двери требует двух таких отверстий, которые обычно расположены на расстоянии 3-5 / 8 дюймов или 5-1 / 2 дюйма от центра к центру.

(Вернуться к началу)

Части дверной ручки и как они работают

Если вы заменяете какой-либо компонент в замке или вам даже интересно, как они работают, понимание частей дверной ручки может быть интересным и полезным.

В этом руководстве я расскажу о назначении каждой части дверной ручки и о том, как все они работают вместе, чтобы заставить замок работать.

В этом руководстве мы будем разбирать дверной замок, который включает в себя запирающий механизм со штифтом — например, те, что есть на вашей входной двери.

Давайте приступим!

Детали дверного замка

Большинство дверных ручек состоит из 6 основных компонентов.

Давайте подробно рассмотрим анатомию дверного замка и его терминологию.

1. Ручки и ручки

Обычный дверной замок будет иметь две ручки или ручки — одну с внутренней стороны двери и одну с внешней стороны.

Внутренняя ручка или ручка обычно включает поворот большого пальца, который позволяет задействовать фиксирующий механизм пальцами. Между тем, внешняя ручка или ручка обычно имеет цилиндр замка, которому требуется ключ для включения и выключения механизма блокировки.

Дверные ручки и ручки могут содержать множество различных запорных устройств.Самый распространенный тип замков на наружных дверях — это цилиндры со штифтом, в которых для запирания и отпирания используется традиционный ключ от дома.

Они также могут использовать секретные замки с низким уровнем защиты, например, на дверях ванных комнат и спален, которые можно разблокировать в чрезвычайных ситуациях с помощью небольших инструментов, таких как отвертка или скрепка.

Кроме того, некоторые дверные ручки не содержат запирающего механизма и работают только как дверные ручки.

2. Розетка

Роза или розетка обычно представляет собой круглую тарелку, которая выполняет две функции.

Во-первых, он скрывает и защищает внутренний механизм дверной ручки. Во-вторых, он действует как декоративный элемент, чтобы ваша дверь выглядела красиво.

На большинстве дверных ручек есть розовые пластины как внутри, так и снаружи.

Внутренняя розетка идет с внутренней стороны двери и обычно дает вам доступ к крепежным винтам, которыми замок крепится к двери. Между тем, внешняя розетка выходит за пределы двери и не содержит каких-либо компонентов, которые можно разобрать или манипулировать.

Кроме того, в некоторых дверных замках используется монтажная пластина, чтобы удерживать дверную ручку вместе, и используется «скрытая розетка», которая полностью закрывает винты.

3. Цилиндр замка

Большинство наружных дверей, таких как входная, имеют цилиндр замка со штифтом, который позволяет запирать / отпирать дверную ручку с помощью ключа.

Штифтовый тумблерный замок — один из самых распространенных замков в мире.

Он работает за счет использования ряда штифтов, чтобы ограничить вращение внутреннего цилиндра.Однако, когда правильный ключ вставлен в замок, штифты выталкиваются в сторону, и внутренний цилиндр может вращаться и разблокировать замок.

Мы немного углубимся в компоненты цилиндра замка тумблера штифта дальше по направляющей.

Помимо личинки замка, есть много дверных ручек, которые используют секретные замки, например, те, что используются на двери ванной комнаты. Некоторые дверные ручки вообще не имеют замка.

4. Шпиндель

Шпиндель представляет собой квадратный стержень, соединяющий обе ручки и проходящий через центр дверной ручки.

Когда ручка поворачивается или ручка опускается вниз, шпиндель вращается и втягивает пружинный болт, позволяя дверце открыться.

5. Защелка в сборе и болт пружины

Защелка является сердцем дверной ручки и представляет собой подпружиненный засов.

В этом пружинном болте или защелке используется «пружинный зажим», который выталкивает болт наружу и в отверстие в дверной коробке. Это держит дверь закрытой.

Однако, когда дверная ручка поворачивается, шпиндель вращается и сжимает пружину зажима, которая втягивает засов.После того, как задвижка полностью отведена от дверной коробки, дверь можно толкать.

Когда вы отпускаете дверную ручку, пружина снова срабатывает и толкает задвижку обратно в дверную коробку, снова удерживая дверь закрытой.

6. Плунжер блокировки

Для удобства конец задвижки скошен с одной стороны, что позволяет закрыть дверь, не поворачивая ручку вручную для втягивания задвижки.

Однако такой наклон делает дверную ручку уязвимой, даже когда она заперта.Кроме того, цилиндр замка только предотвращает вращение ручки, а не втягивание засова.

В результате эти замки уязвимы для атак со смещением и смещением, таких как обход блокировки с помощью кредитной карты. Вот почему наружные двери должны как минимум использовать засов в качестве основной меры безопасности.

При этом многие дверные ручки имеют вторичный запирающий механизм, встроенный в узел защелки, называемый «мертвой защелкой» или «стопорным плунжером».

Стопор — это подпружиненный вторичный болт, который находится за первичным и большим пружинным болтом.Когда дверь закрыта, и стержень первичной пружины вставлен в дверную раму, защелка будет удерживаться дверной рамой. Пока защелка сжата, болт первичной пружины будет заблокирован и им больше нельзя будет манипулировать.

Но для правильной работы защелки необходимо правильно установить ответную планку. Если отверстие в дверной коробке позволяет плунжеру защелки полностью выдвинуться, он не заблокирует основной болт. Это может произойти из-за слишком большой ответной планки или несоосности.

Вот отличное видео, объясняющее, как работает мертвый фиксатор и как легко его можно обойти, если он неправильно настроен.

7. Запорная планка

Запорная планка представляет собой тонкий лист металла, который ввинчивается в дверную коробку на той же высоте, что и засов.

Он имеет несколько целей, например:

• Усиление дверной коробки вокруг отверстия защелки.
• Обеспечивает отверстие правильного размера для защелки и защелки.
• Имеет выступ, помогающий направить защелку к отверстию защелки.
• Защищает дверной косяк от задвижки.

При замене замка всегда заменяйте старую запорную планку на новую. Может показаться, что старая запорная планка работает, однако она может быть слишком большой и не зацепит защелку.

Механизм дверного замка: Тумблер со штифтом

Большинство ручек наружных дверей имеют цилиндр штифтового тумблерного замка, поэтому давайте подробнее рассмотрим, как работают эти штифтовые штифтовые замки.

Фиксатор штифтового тумблера состоит из 6 основных компонентов.

Эти компоненты:

1. Корпус замка: Внешний корпус замка, который содержит остальные функциональные компоненты замка.
2. Заглушка: Маленький цилиндр, который вращается внутри корпуса при использовании правильного ключа.
3. Линия сдвига: Физический зазор между заглушкой и корпусом.
4. Штифты для ключей: Нижний набор штифтов, нарезанных на разную высоту в соответствии с прорезями на ключе.
5. Отводные штифты: Отвечает за удерживание замка закрытым, блокируя линию среза.
6. Пружины: Используется для вдавливания штифтов в заглушку замка и помогает прочитать ключ.

Итак, мы понимаем компоненты, но как на самом деле работает блокировка?

Как видно из приведенной ниже анимации, когда правильный ключ вставлен в вилку, зазор между ключевыми штифтами и штифтами драйвера увеличивается до линии сдвига, то есть зазора между вилкой и корпусом.

Когда зазор между штифтами и линией сдвига сливается, больше нет препятствий для линии сдвига, и пробка может вращаться.

Как повысить безопасность

Замок с дверной ручкой — хороший первый шаг, но он мало что поможет защитить вас, вашу семью или вашу собственность. Замечательно то, что вы можете повысить безопасность другими способами. Давайте рассмотрим пять простых способов повысить безопасность вашей двери.

1. Обновите свой замок

Первое, что вы можете сделать, чтобы повысить безопасность своей двери, — это улучшить первичный замок.

Хотя большинство преступников на самом деле не взламывают замки, это все же может случиться.

Грабители не любят проводить много времени на месте преступления. Если ваш замок может помешать им достаточно долго, они уйдут в поисках более легкой цели.

Даже если замок с дверной ручкой — не единственное средство защиты двери, не стоит на нем экономить.

2. Обновите свою дверь

Слабым местом, которое многие не считают, является сама дверь.

Неважно, насколько хороши ваши замки или сколько у вас их.

Если у вас легкая или полая дверь, которую можно легко сломать силой, никакие другие превентивные меры безопасности не имеют значения.

Подумайте о замене двери на массивную деревянную или стальную.

3. Добавьте засов

Если у вашей двери нет засова, это должно быть одним из первых вещей, которые вы добавите. Засовы вставляют ручной засов в дверную коробку. Тем не менее, отпирайте замки дверных ручек, они не подпружинены и их нельзя сдвинуть или сдвинуть.

При правильной установке они могут помочь вашей двери противостоять атакам грубой силы, но по прочности не уступают дверям и дверной коробке.

Они также уязвимы для таких методов обхода, как взлом замков и взлом замков. При этом они также добавляют вторичную блокировку, которую необходимо обойти перед входом.

Ригельные засовы — важный уровень безопасности, который никто не должен игнорировать.

4. Используйте более длинные винты в запорной планке

Одним из преимуществ ответной планки является то, что она помогает поглощать физическое воздействие на дверь, например, при ударе ногой.

Однако эти преимущества могут быть потеряны, если ответная планка устанавливается с помощью коротких винтов, которые можно легко вырвать.

Всегда используйте винты длиной не менее 3 дюймов. Кроме того, ответные планки с четырьмя отверстиями для винтов лучше, чем ответные планки с двумя отверстиями.

5. Дверное усиление

Еще один уровень безопасности, который вы можете добавить к своей наружной двери, — это съемные дверные усилители.

Сегодня на рынке представлено множество опционов, и многие из них вам следует опасаться.

Тем не менее, моя рекомендация и то, что я использую каждый вечер, — это Buddy Bar. Эта вещь чертовски прочная и выдерживает нагрузку до 2560 фунтов.

Он регулируется и красиво вставляется под дверную ручку, так что любое усилие на дверь направляется прямо в землю.

Я сплю как младенец, зная, что эти штуки запирают мои двери, и если кому-то и удалось выскользнуть из одной из них, она сделана из стали и достаточно тяжелая, чтобы разбудить весь дом, если она упадет на землю.

Подвести итог

Хотя дверная ручка — интересный подвиг с точки зрения безопасности, на самом деле она не обеспечивает нам надежной защиты.При этом это по-прежнему ценный уровень вашей общей безопасности, который нельзя упускать из виду.

Надеюсь, вам понравилось это руководство, и если у вас есть какие-либо вопросы или замечания, оставьте их в разделе комментариев ниже.

Также не забудьте ознакомиться с нашим постоянно растущим выбором инструментов для взлома замков и нашей растущей академией руководств по взлому замков и безопасности.

Лучшие умные дверные замки 2021: отзывы и советы по покупке

Хотя традиционные системы замков и ключей со временем совершенствовались, основной механизм практически не изменился с тех пор, как более тысячи лет назад был изобретен первый замок: кусок металла правильной формы толкает штифты внутрь замка. в правильное положение, позволяя механизму блокировки повернуться.Обществу трудно заменить систему, которая достаточно надежно работала буквально тысячелетие.

Обновлено 1 сентября 2021 г. , чтобы добавить ссылку на нашу новость, посвященную объявлению Yale Home об обновлении линейки интеллектуальных входных замков Yale Assure до Z-Wave серии 700 .

Умные замки действительно лучше?

Вы можете поблагодарить индустрию гостеприимства за то, что, наконец, ввели замки в цифровую эпоху.Отели давно узнали, что ключи легко потерять, их дорого заменить и просто обойти, поскольку воры могут взламывать замки или просто делать копии ключа, чтобы обеспечить беспрепятственный доступ в будущем. С другой стороны, гости отеля с готовностью принимают ключи-карты (а в некоторых случаях и решения на базе смартфонов) в качестве основного средства проникновения в свой номер. Электронное решение намного проще. Потеряли ключ-карту от отеля? Заменить его нетрудно.

Но самым большим преимуществом электронных систем входа является то, что они легко настраиваются.Цифровые замки можно поменять в любой момент (вот почему старая карточка-ключ от отеля в вашем бумажнике ни на что не годится), а владелец недвижимости может создать запись о том, когда была открыта каждая дверь. В более сложных настройках для одного и того же замка могут быть сгенерированы разные ключи, поэтому домовладелец может сказать, когда каждый член семьи вошел или когда прибыла домработница.

Независимо от того, есть ли у вас подросток, который стремится нарушить комендантский час или просто хочет предоставить временный доступ гостям, поставщикам услуг или Airbnbers, умные замки — невероятное улучшение по сравнению со старым способом ведения дел.Готовы перейти на технологию умных замков? Вот наши лучшие предложения на рынке на данный момент.

Лучший общий умный замок

Kwikset Halo Touch

С клавиатурой, со сканером отпечатков пальцев и несколькими другими долгожданными изменениями, которые сделают этот замок победителем.

Некоторые возразят, что мы должны были назвать Level Touch нашим лучшим выбором в этой категории — в конце концов, он заработал более высокий балл, — но Level относится к пользователям iOS лучше, чем к пользователям Android.Kwikset также отказывается от старой знакомой клавиатуры в пользу считывателя отпечатков пальцев на своем последнем интеллектуальном проигрывателе. Это позволило компании значительно уменьшить отпечаток замка на внешней стороне вашей двери. Kwikset также дает вам возможность открыть замок обычным ключом в случае, если считыватель не распознает авторизованный отпечаток пальца (например, если ваша кожа покрылась корочкой после купания в бассейне).

Второе место

Level Lock Touch Edition

Level получает внешнее оборудование, сенсорное открытие и другие функции в привлекательной, но дорогой системе интеллектуального замка.

Минималистичный замок уровня — Touch Edition выглядит так же хорошо, как и работает, и является нашим умным замком с самым высоким рейтингом. Причина, по которой мы назвали его вторым по сравнению с лучшим из лучших в этой категории, заключается в том, что им можно удаленно управлять только с помощью устройства iOS, если только у вас дома нет продуктов Ring и вы не используете Amazon Sidewalk. Если вы откажетесь от удобства сенсорного управления, новый Level Lock будет стоить на 80 долларов меньше.

Лучший дооснащенный интеллектуальный замок

Level Bolt

«Невидимый» замок Level оправдывает свое обещание, предоставляя любые умные функции засова без каких-либо изменений во внешнем оборудовании.

Августовский Smart Lock Pro был свергнут. Level Bolt от Level Home — наш новый любимый модернизированный умный замок, во многом благодаря его способности исчезать. Умные компоненты Bolt прячутся внутри вашей двери, где они заменяют внутренние механические элементы вашего существующего засова. Вы повторно прикрепляете существующие внутренние и внешние компоненты, чтобы внешний вид вашей двери не изменился ни в малейшей степени.

Второе место

Август Wi-Fi Smart Lock

В августе добавлен Wi-Fi, при этом значительно уменьшен общий размер оборудования, что делает его лучшим вариантом модернизации, чем когда-либо.

Оценить удобство Wi-Fi и визуальную привлекательность нулевого следа, который предлагает Level Lock только для Bluetooth, было непросто, но в конце концов, Level Lock победил. Эй, достижение второго места в покрытии TechHive — нелегкое достижение, и если удобство Wi-Fi перевешивает эстетику, то это умный замок для модернизации, который стоит купить.

Лучший бюджетный смарт-замок

Wyze Lock

Wyze продолжает править миром бюджетного умного дома с этим достаточно хорошим замком, который стоит вдвое дешевле, чем у некоторых конкурентов.

Wyze Labs имеет заслуженную репутацию производителя недорогих продуктов для умного дома, и его новый преобразователь засова Wyze Lock, безусловно, не исключение. Установите это устройство на свой существующий засов, подключите прилагаемый мост Wi-Fi, и вы превратите свой тупой засов в современное устройство умного дома, которое можно открыть с помощью вашего существующего ключа, и вы не сможете спорить с его меньшим — чем- 100 $ запрашиваемая цена.

Самый инновационный умный замок

Lockly Vision

Lockly Vision успешно объединяет два сложных устройства умного дома — ригельный замок и видеодомофон — в единое надежное устройство безопасности.

Lockly Vision сокращает количество устройств безопасности, которые вам необходимо установить на крыльце, за счет сочетания мощного интеллектуального замка с отличным видеодомофоном. Он не идеален — он большой, громоздкий и не очень привлекательный, — но на рынке ничего подобного нет.

Что нужно учитывать при покупке

Как вскрыть умный замок? (Это не каламбур.) Это молодое и очень незрелое пространство, и многие продукты на рынке все еще очень грубые.Даже лучшие продукты могут не справиться со старыми или жесткими засовами, дверями, которые плохо закрываются, или средами, в которых используются нестандартные приспособления. Суть в том, что сложно заявить, что любой продукт универсально идеален для каждого дома. Тем не менее, вот несколько ключевых моментов, которые следует учитывать, чтобы сузить список покупок.

Bluetooth Special Interest Group

Насколько это умно? Важное предостережение, которое следует учитывать в первую очередь: некоторые «умные замки» вообще не работают с приложениями для смартфонов или с любыми сетевыми концентраторами умного дома; на самом деле это просто электронные замки, которые открываются с помощью кода вместо ключа.На шаг впереди вы найдете блокировки только по Bluetooth. Они работают с приложением для смартфонов, но не могут контролироваться удаленно или через систему умного дома. Это нормально, если вы хотите избавиться от ключей в кармане, но менее впечатляюще, если вы хотите, чтобы входные порталы стали настоящей частью вашей домашней сети.

Заменить или модернизировать? Простите, если вы не хотите заменять старинную дверную ручку на винтажном викторианском стиле на металлическое устройство, которое, похоже, было бы более уместным, не позволяя людям заходить в отделение банка в торговом центре.Большое количество продуктов Smart Lock не требует замены всего имеющегося оборудования. Вместо этого они устанавливаются только на внутренней стороне двери, заменяя только внутреннюю часть засова. Вы можете продолжать пользоваться стандартным ключом снаружи или открывать замок через приложение для смартфона.

Samsung

Интеграция концентратора умного дома Если у вас уже есть концентратор, такой как Wink Hub 2, Samsung SmartThings или Apple TV, вам нужно с самого начала убедиться, что выбранный вами интеллектуальный замок совместим.Многие умные замки поддерживают Bluetooth, поэтому они работают с вашим телефоном, но не имеют технологий, необходимых для подключения к вашей домашней сети. Некоторые замки Bluetooth, такие как система Yale Assure и August Smart Lock, предлагают радиомодуль в качестве надстройки для подключения к вашей домашней сети. Если вы используете концентратор для умного дома, например Samsung SmartThings или Wink Hub, поищите блокировку, поддерживающую Z-Wave или ZigBee.

Альтернативные способы входа Забыли телефон в офисе? Как вы попадете в дом? Физический ключ? Цифровая клавиатура? Ждать приезда супруги? Доступно множество различных подходов.

Резервное питание Что делать, если батареи внутри замка разрядятся — и вы застряли снаружи? Некоторые замки позволяют использовать аварийное питание в этом случае. Замки Yale Real Living оснащены внешними стойками, к которым вы можете подключить 9-вольтовую батарею, что дает вам достаточно энергии, чтобы открыть дверь. Другие модели сохраняют традиционный ключевой цилиндр для резервного копирования.

Geofencing Плохо, когда вы закрываете дверь вручную, когда уходите? Система геозоны автоматически блокирует дверь, когда обнаруживает, что ваш телефон покинул территорию, и может быть настроена на автоматическое открытие, когда она обнаруживает, что вы вернулись домой.

Функции гостевого доступа Большинство интеллектуальных замков позволяют устанавливать временные ключи для гостей, которые можно удалить, когда они вернутся домой. Более умные системы даже позволяют вам устанавливать временные ограничения, когда можно использовать каждый код доступа.

Отзывы о нашем умном замке

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Дверные замки и защелки Часто задаваемые вопросы

Примечание. Торговый термин «дверная фурнитура» «Замки или запорные устройства » означает не только
к элементу оборудования, имеющему цилиндр и использующему ключ. Это генерал
термин для дверных ручек, дверных рычагов, ручек и засовов, которые фиксируются (удерживаются закрытыми)
и / или замок.

A. Чтобы определить вручение дверного замка, встаньте за пределами комнаты или здания лицом к двери.
Если петли находятся с левой стороны двери, дверь будет левосторонней (LH).
Если петли на правой стороне, дверь правая (RH).

A. Замок, который, повернув защелку, можно использовать любой дверью (левой или правой).

A. Измерьте расстояние от края двери до центра просверленного отверстия или корпуса замка.
замена.Большинство задников имеют размер 2-3 / 8 дюйма или 2-3 / 4 дюйма.

A. Функции блокировки контролируют поток людей через здание. Вот несколько примеров.

• Блокировка входа или входа с ключом: Использует ключ для открытия замка.
извне, чтобы вы могли попасть в космос. В некоторых входных замках используются карты или
кнопки вместо ключей.

• Конфиденциальность: Блокирует, но имеет доступ для разблокировки извне через небольшое отверстие или прорезь.
вставить простой инструмент.Блокировки конфиденциальности не обеспечивают безопасности. Используется на
двери спальни и ванной.

• Патио: Запереться изнутри и заблокировать вход со стороны
вне. Их нельзя разблокировать снаружи.
Примечание: не используйте функциональный замок патио на балконных дверях, где
это единственный вход в здание.

• Проход: Дверь закрыта, а не запирается.
Используется на дверях прихожих и шкафов.

• Манекен: Одинарный манекен для одной стороны двери.Двойной манекен для обеих сторон
двери. Используется в качестве дверной тяги или для соответствующей отделки. Самый
обычно используется на неактивной двери на двустворчатых дверях.

Дополнительные функции Commercial Lock .

• Кладовая: Снаружи рычаг / ручка фиксированная, вход только ключом.
Внутренний рычаг / ручка всегда разблокирована.

• Классная комната: Наружный рычаг / ручка запирается и отпирается ключом.
Внутренний рычаг / ручка всегда разблокирована

• Двухцилиндровый замок для входа в магазин:
Цилиндр с ключом как на внешней, так и на внутренней ручках.Нажмите любую ручку
одновременно запирает или отпирает — для входных дверей со стеклом рядом с замком, в том числе внутри офисных помещений, которые
требуют безопасности.

• Двухцилиндровый замок с сообщением:
Цилиндр с ключом как на внешней, так и на внутренней ручках. Ключ открывает его
собственная ручка независимо — для дверей, требующих защиты с помощью ключа с обеих сторон.

• Стандартный двухцилиндровый замок:
Обе ручки фиксируются с помощью цилиндра с ключом как снаружи, так и внутри
ручки.Вход с помощью ключа в любую ручку — для дверей, требующих
Ключ безопасности с обеих сторон.

A. Активная дверь — это дверь, которая открывается первой и на которую установлен замок.
Неактивная дверь открывается только после активной двери и фиксируется на месте.
с дверными болтами для заподлицо
или дверные болты для поверхностного монтажа .

A. В США большинство дверей имеют толщину 1-3 / 8 «или 1-3 / 4».
Большая часть стандартной дверной фурнитуры изготавливается для дверей толщиной 1-3 / 8–2 дюйма.
Некоторые производители имеют комплекты удлинителей или изготовят замок, соответствующий толщине.
более 2 дюймов. Типичная внутренняя дверь жилого дома имеет толщину 1–3 / 8 дюйма и
внешняя дверь толщиной 1-3 / 4 дюйма. Внутренние и внешние коммерческие двери
обычно толщиной 1-3 / 4 дюйма.

A. Вы можете выбрать, как будут запираться ваши замки.

• С одинаковым ключом: Если вы покупаете более одного замка, все они могут работать с одним и тем же ключом.

• Различный ключ: Каждый замок имеет свой собственный ключ, который не подходит для других.

• Без ключа: Выберите этот вариант для функций без ключа (например: конфиденциальность. Переход, фиктивный)

Также см .: Lock Keying для информации Мастера
манипуляции и другие варианты.

• Одноцилиндровый: Управляется ключом снаружи и поворотной ручкой на
внутри.

• Двойной цилиндр: управляется ключом как снаружи, так и внутри.
Обычно используется там, где рядом с замком стоит стекло, так как его можно разбить.
и разблокируйте, если там была поворотная ручка.

А.Это самый распространенный тип защелки / замка.
Встречаются на дверях в США. Они используются на большинстве стандартных заводских дверей с предварительно просверленными отверстиями.
Вы можете не узнать всю деталь, но болт с защелкой должен показаться вам знакомым,
как торчащий край двери.

A. Защелка с более высокой степенью защиты, включающая плунжер, который удерживается в
задвинутое положение при закрытой двери, предотвращающее ее открывание (кредитной картой).Обычно на рычагах и ручках с ключом.

A. Замок, предназначенный для установки в полости длиной примерно 7 дюймов и глубиной от 2 до 6 дюймов.
в краю двери.

A. Металлическая пластина, которая принимает дверной засов или защелку, когда дверь
закрыто. Ответные планки входят в
множество форм, стилей и размеров для различных приложений.

5 основных функций дверного замка

Дверные замки могут иметь более 50 доступных функций запирания, подходящих для любого количества ситуаций.Существует 5 функций дверных замков, которые являются важными и используются в 99,999% всех проектов.

В зависимости от типа дверного замка, с которым вы работаете (например, цилиндрический, врезной или выходное устройство), эти функции могут различаться, но незначительно.

1. Переход
2. Конфиденциальность
3. Подъезд
4. Класс
5. Кладовая

Если вы запомните эти функции дверного замка, то вы сможете определить, какие функции дверного замка должны быть указаны для большинства дверей в здании.

Функция защелки прохода

Проходная функция — самый простой из дверных замков, которые мы здесь обсудим. Механизм блокировки можно в любое время убрать как внутренними, так и внешними рычагами. Эта функция дверного замка никогда не блокируется и не имеет ключа или запирающего механизма с обеих сторон двери. Его часто называют проходом , защелкой, вместо замка.

Функция блокировки конфиденциальности

Как следует из названия, эта функция дверного замка предназначена для использования в проемах, где конфиденциальность является проблемой.Наружный и внутренний рычаги втягивают защелку, если только внешний рычаг не заблокирован кнопкой на внутренней обшивке. Аварийный ключ может быть вставлен во внешнюю обшивку, которая также может втягивать защелку. Внутренний рычаг всегда работает, чтобы отвести защелку для выхода.

Функция блокировки входа

Входные замки имеют ключ и используются при входе в здания или другие помещения, такие как офисы или конференц-залы. Как внутренняя, так и внешняя отделка будут управлять защелкой, если внешний рычаг не заблокирован кнопкой на внутренней стороне.Ключ будет управлять защелкой как при заблокированном внешнем рычаге. Внутренний рычаг всегда свободен для выхода. Ключ может блокировать и разблокировать внешний рычаг.

Функция блокировки классной комнаты

Функция блокировки классной комнаты, очевидно, чаще всего используется на дверях классных комнат. Внешний рычаг запирается или отпирается ключом. Внутри нет кнопки, как для функции блокировки входа. Внутренний рычаг всегда может поворачивать защелку для выхода.

Функция блокировки кладовой

Теперь мы подошли к функции блокировки складского помещения, также называемой функцией складского помещения. Эта функция дверного замка имеет внешний рычаг, который всегда жестко и не может быть разблокирован. Защелка втягивается внутренним рычагом или ключом на внешней обшивке. Внутренний рычаг всегда в рабочем состоянии и свободен для выхода.

Заключение

Независимо от того, используете ли вы цилиндрические замки, врезные замки или устройства выхода, эти функции, как правило, будут доступны.Эти функции блокировки дверей охватят ваши базы в большинстве зданий. Доступны многие другие функции дверного замка, но эти важные функции запирания могут быть всем, что вам нужно на вашем предприятии или в помещении.

-JN

49 CFR § 571.206 — Стандарт № 206; Дверные замки и элементы крепления дверей. | CFR | Закон США

§ 571.206 Стандарт № 206; Дверные замки и элементы крепления дверей.

S1. Объем и цель. Этот стандарт устанавливает требования к дверным замкам транспортных средств и компонентам крепления дверей, включая защелки, петли и другие поддерживающие средства, чтобы свести к минимуму вероятность того, что пассажиры будут выброшены из транспортного средства в результате удара.

S2. Заявка. Этот стандарт применяется к легковым автомобилям, многоцелевым легковым автомобилям и грузовикам, а также автобусам с полной массой транспортного средства (GVWR) не более 4536 кг.

S3. Определения.

Дополнительная дверная защелка — это защелка с полностью закрытым положением, с дополнительным запираемым положением или без него, и установленная на двери или дверной системе, оснащенной основной дверной защелкой.

Дополнительная система дверных защелок состоит из дверных защелок и фиксаторов, отличных от тех, которые связаны с основной дверной защелкой.

Задняя дверь — это дверь или дверная система в задней части автомобиля, через которую пассажиры могут входить или выходить из автомобиля, либо груз может быть загружен или разгружен. Не включает:

(а) Крышка багажника; или

(b) Дверь или окно, полностью состоящие из материала остекления, чьи защелки и / или системы петель прикреплены непосредственно к материалу остекления.

Кузов — это часть петли, обычно прикрепляемая к конструкции кузова.

Система предупреждения о закрытии дверей — это система, которая активирует визуальный сигнал, когда система дверной защелки не находится в полностью закрытом положении и зажигание автомобиля активировано.

Система дверных петель

— это одна или несколько петель, используемых для поддержки двери.

Дверная защелка состоит из защелок и фиксаторов, установленных на дверной системе.

Дверной элемент — это часть петли, обычно прикрепляемая к дверной конструкции и составляющая качающийся элемент.

Дверная система — это дверь, защелка, фиксатор, петли, комбинации скользящих направляющих и другие элементы крепления двери на двери и окружающей ее дверной коробке. Дверная система двойной двери включает обе двери.

Двойная дверь — это система из двух дверей, в которой передняя дверь или распашная дверь открывается первой и соединяется с задней дверью или дверью с запорным механизмом, которая открывается второй.

Складная дверь — это подвижный барьер, который закрывает вход в автобус, многоцелевое пассажирское транспортное средство или грузовик, состоящий из двух или более петлевых панелей, которые качаются, сдвигаются или вращаются; не имеет фиксатора и фиксатора в сборе.

Вилка-болт — это часть защелки, которая входит в зацепление и удерживает ударник в закрытом положении.

Направление открытия вилочного болта — это направление, противоположное тому, в котором ударник входит в защелку, чтобы зацепить вилочный болт.

Полностью закрытое положение — это состояние защелки, которое удерживает дверь в полностью закрытом положении.

Петля — это система устройств, используемая для позиционирования двери относительно конструкции кузова и управления траекторией поворота двери для входа и выхода пассажиров.

Шарнирный палец — это часть петли, обычно соединяющая корпус и дверные элементы и устанавливающая ось поворота.

Защелка — это устройство, используемое для удержания двери в закрытом положении по отношению к кузову транспортного средства с возможностью преднамеренного открытия (или срабатывания).

Основная дверная защелка — это защелка, имеющая как полностью закрытое, так и вспомогательное положение защелки, и обозначена производителем как «основная дверная защелка».

Система основной дверной защелки состоит из основной дверной защелки (-ей) и фиксатора (-ей).

Дополнительное фиксированное положение относится к состоянию сцепления защелки, которая удерживает дверь в частично закрытом положении.

Боковая передняя дверь — это дверь, открывающаяся на 50 процентов или более впереди самой задней точки на спинке сиденья водителя, когда спинка сиденья отрегулирована в крайнее вертикальное и заднее положение.

Боковая задняя дверь — это дверь, которая на виде сбоку имеет 50 или более процентов площади открывания к задней части самой задней точки на спинке сиденья водителя, когда сиденье водителя отрегулировано в крайнее вертикальное и заднее положение.

Striker — это устройство, с помощью которого защелка входит в зацепление, чтобы удерживать дверь в полностью закрытом или вторично закрытом положении.

Крышка багажника — это подвижная панель кузова, которая обеспечивает доступ извне автомобиля в пространство, полностью отделенное от пассажирского отсека стационарной перегородкой или фиксированной или откидной спинкой сиденья.

S4. Требования. Требования распространяются на все боковые и задние двери, которые ведут прямо в отсек, в котором есть одно или несколько сидячих мест и соответствующие компоненты двери, за исключением складных дверей, складных дверей, съемных дверей и дверей автобусов, используемых только в аварийных ситуациях. предназначения для выхода и обозначены соответствующим образом, а также на дверях автобуса для размещения постоянно прикрепленной системы подъема для инвалидных колясок, которая, когда устройство находится в задвинутом положении, подъемная платформа втягивается в вертикальное положение параллельно и в непосредственной близости от внутренней поверхности двери подъемника и в этом положении платформа полностью закрывает дверной проем, имеет фиксированные крепления к транспортному средству и служит преградой для дверного проема.Дверь подъемника для инвалидных колясок автобуса должна быть подключена к системе сигнализации, состоящей либо из мигающего видимого сигнала, расположенного в кабине водителя, либо из звукового сигнала для водителя, который активируется, когда дверь не полностью закрыта и включается зажигание транспортного средства.

S4.1 Распашные двери

S4.1.1 Основные и вспомогательные системы дверных защелок. Каждая навесная дверная система должна быть оборудована по крайней мере одной основной дверной защелкой. К моменту сертификации транспортного средства производитель должен указать систему (системы) дверной защелки, которая является «основной системой (ами) дверной защелки».После сертификации производитель не имеет права изменять обозначение основной системы дверной защелки. Каждый производитель должен по запросу Национальной администрации безопасности дорожного движения предоставить информацию относительно такого обозначения.

S4.1.1.1 Первый нагрузочный тест.

(a) Каждая основная система дверной защелки и вспомогательная дверная защелка в полностью закрытом положении не должны разделяться, когда нагрузка в 11000 Н прикладывается в направлении, перпендикулярном поверхности защелки, так что защелка и фиксатор анкерные крепления не прижимаются друг к другу при испытании в соответствии с S5.1.1.1.

(b) В положении вторичной фиксации основная система дверной защелки не должна разъединяться, когда нагрузка 4500 Н прикладывается в том же направлении, что и в пункте (а) этого раздела, при испытании в соответствии с S5.1.1.1. .

S4.1.1.2 Нагрузочный тест 2.

(a) Каждая система основной дверной защелки и вспомогательная дверная защелка в полностью закрытом положении не должны разделяться, когда нагрузка в 9000 Н прикладывается в направлении открывания вилки-засова и параллельно лицевой стороне защелки, когда испытано в соответствии с S5.1.1.2.

(b) В положении вторичной защелки основная система дверной защелки не должна разъединяться, когда нагрузка 4500 Н прикладывается в том же направлении, что и в пункте (а) этого раздела, при испытании в соответствии с S5.1.1.2. .

S4.1.1.3 Нагрузочный тест №3. (Применимо только к задним дверям, которые открываются в вертикальном направлении). Каждая система защелки основной двери на задних дверях, когда она находится в полностью закрытом положении, не должна разъединяться, когда нагрузка в 9000 Н прикладывается в направлении, ортогональном направлениям, указанным в S4.1.1.1 и S4.1.1.2 при испытании в соответствии с S5.1.1.3.

S4.1.1.4 Инерционная нагрузка. Каждая основная система дверной защелки и вспомогательная дверная защелка должны соответствовать либо динамическим требованиям, указанным в параграфах (a) и (b) S4.1.1.4, либо расчету сопротивления инерционной нагрузке, указанному в параграфе (c) S4.1.1. 4.

(a) Каждая основная дверная защелка и дополнительная дверная защелка на каждой навесной двери не должны выходить из полностью закрытого положения, когда инерционная нагрузка прикладывается к системе дверной защелки, включая защелку и ее приводное устройство, в направлениях, параллельных продольные и поперечные оси транспортного средства с отключенным блокировочным устройством при испытании в соответствии с требованиями S5.1.1.4 (б).

(b) Каждая основная дверная защелка и дополнительная дверная защелка на каждой навесной задней двери также не должны выходить из полностью закрытого положения, когда инерционная нагрузка прилагается к системе дверной защелки, включая защелку и ее устройство активации, в направлении, параллельном к вертикальной оси транспортного средства с отключенным стопорным устройством при испытании, как указано в S5.1.1.4 (b).

(c) Для каждого компонента или узла рассчитывается минимальное сопротивление инерционной нагрузке в определенном направлении.Комбинированное сопротивление операции разблокировки должно гарантировать, что система дверной защелки при правильной сборке в двери транспортного средства будет оставаться заблокированной при воздействии инерционной нагрузки 30 г в направлениях транспортного средства, указанных в параграфе (а) данного раздела или параграфа. (b) данного раздела, если применимо, при расчете в соответствии с S5.1.1.4 (a).

S4.1.2 Петли дверные.

S4.1.2.1 При испытании в соответствии с S5.1.2 каждая система дверных петель должна:

(a) Поддержите дверь,

(b) Не отделяется при приложении продольной нагрузки 11000 Н,

(c) Не отделяется при приложении поперечной нагрузки 9000 Н, и

(d) Для задних дверей,

(1) Не разделяется, когда нагрузка в 11000 Н прикладывается перпендикулярно к лицевой пластине петли (испытание на продольную нагрузку), так что пластины петли не прижимаются друг к другу (Первое испытание под нагрузкой).

(2) Не разделяется, когда нагрузка в 9000 Н прикладывается перпендикулярно оси шарнирного пальца и параллельно лицевой пластине шарнира (испытание на поперечную нагрузку), так что шарнирные плиты не прижимаются друг к другу (испытание под нагрузкой 2) .

(3) Не отделяется, когда нагрузка 9000 Н прикладывается в направлении оси шарнирного пальца (испытание под нагрузкой 3 — только для задних дверей, которые открываются в вертикальном направлении).

S4.1.2.2 Если испытывается одна петля в системе петель, а не вся система петель, петля должна выдерживать нагрузку, пропорциональную общему количеству петель в системе петель.(Например, отдельный шарнир в двухшарнирной системе должен выдерживать 50% нагрузки, необходимой для всей системы.)

S4.1.2.3 На боковых дверях с установленными сзади петлями, которые могут приводиться в действие независимо от других дверей,

а) Внутренняя ручка двери не работает, если скорость транспортного средства больше или равна 4 км / ч, и

(b) Для этих дверей должна быть предусмотрена система предупреждения о закрытии дверей. Система предупреждения о закрытии двери должна быть расположена там, где ее может хорошо видеть водитель.

S4.1.3.2 Замки боковых задних дверей. В легковых автомобилях и многоцелевых пассажирских транспортных средствах при срабатывании запорного механизма наружные и внутренние дверные ручки или другие средства отпирания защелок не работают.

S4.2 Боковые раздвижные двери.

S4.2.1 Система защелок. Каждая система раздвижных дверей должна быть оборудована:

(a) По крайней мере, одна основная система дверной защелки, или

(b) Система дверной защелки с полностью закрытым положением и системой предупреждения о закрытии двери.Система предупреждения о закрытии двери должна быть расположена там, где ее может хорошо видеть водитель. После сертификации производитель не имеет права изменять обозначение основной защелки. Каждый производитель должен по запросу Национальной администрации безопасности дорожного движения предоставить информацию относительно такого обозначения.

S4.2.1.1 Первый нагрузочный тест.

(a) По крайней мере, одна дверная защелка в полностью закрытом положении не должна разъединяться, когда нагрузка в 11000 Н прикладывается в направлении, перпендикулярном поверхности защелки, так что защелка и фиксатор фиксатора не сжимаются. друг против друга при испытании в соответствии с S5.2.1.1.

(b) В случае основной системы дверной защелки, когда она находится во вторичном запертом положении, дверная защелка не должна разъединяться, когда нагрузка 4500 Н прикладывается в том же направлении, что и в параграфе (а) этого раздела, когда испытано в соответствии с S5.2.1.1.

S4.2.1.2 Нагрузочный тест 2.

(a) По крайней мере, одна система дверной защелки, когда она находится в полностью закрытом положении, не должна разъединяться, когда нагрузка в 9000 Н прикладывается в направлении открывания засова и параллельно лицевой стороне защелки при испытании в соответствии с S5. .2.1.2.

(b) В случае основной системы дверной защелки, когда она находится во вторичном запертом положении, система дверной защелки не должна разъединяться, когда нагрузка 4500 Н прикладывается в том же направлении, что и в параграфе (а) этого раздела, когда испытано в соответствии с S5.2.1.2.

S4.2.1.3 Инерционная нагрузка. Каждая система дверной защелки, сертифицированная как отвечающая требованиям S4.2.1.1 и S4.2.1.2, должна удовлетворять либо динамическим требованиям, указанным в параграфе (a) этого раздела, либо расчету сопротивления инерционной нагрузке, указанному в параграфе (b) эта секция.

(a) Система дверной защелки не должна выходить из полностью закрытого положения, когда на систему дверной защелки, включая защелку и ее механизм активации, действует инерционная нагрузка в направлениях, параллельных продольной и поперечной осям транспортного средства с запиранием. механизм отключен, и при испытании в соответствии с S5.1.1.4 (b).

(b) Минимальное сопротивление инерционной нагрузке можно рассчитать для каждого компонента или узла. Их совокупное сопротивление операции разблокировки должно гарантировать, что система дверной защелки при правильной установке в двери транспортного средства будет оставаться заблокированной при воздействии инерционной нагрузки 30 г в направлениях транспортного средства, указанных в параграфе (а) этого раздела, когда рассчитывается в соответствии с S5.1.1.4 (а).

S4.2.2 Дверная система.

S4.2.2.1 Комбинация направляющих и скольжения или другие опорные средства для каждой раздвижной двери в полностью закрытом положении с защелкой не должны отделяться от дверной рамы, когда к поперечной оси транспортного средства прилагается общая сила 18000 Н. дверь, как указано в S5.2.2.

S4.3 Дверные замки. Каждая дверь должна быть оборудована по крайней мере одним запорным устройством, которое при включении должно предотвращать срабатывание внешней ручки двери или другого внешнего элемента управления открытием защелки и которое имеет средства управления и устройство разблокировки / фиксации замка, расположенные внутри транспортного средства. .

S4.2.2.2 При испытании системы раздвижных дверей в соответствии с S5.2.2 следующие условия не должны возникать:

(a) Разделение, которое позволяет сфере диаметром 100 мм беспрепятственно проходить между внешней частью транспортного средства и внутренней частью транспортного средства, при этом сохраняется требуемая сила, как показано на рисунке 1.

(b) Любое устройство приложения силы достигает полного смещения 300 мм.

S4.2.2.3 Этот S4.2.2 применяется к транспортным средствам, изготовленным 1 сентября 2010 г. или позднее.

S4.3 Дверные замки. Каждая дверь должна быть оборудована по крайней мере одним запорным устройством, которое при включении должно предотвращать срабатывание внешней ручки двери или другого внешнего элемента управления открытием защелки и которое имеет средства управления и устройство разблокировки / фиксации замка, расположенные внутри транспортного средства. .

S4.3.1 Двери задние боковые. Каждая задняя боковая дверь должна быть оборудована по крайней мере одним запирающим устройством с механизмом разблокировки / включения замка, расположенным внутри транспортного средства и легкодоступным для водителя транспортного средства или пассажира, сидящего рядом с дверью, и которое, когда задействован, предотвращает срабатывание внутренней дверной ручки или другого элемента управления открытием внутренней защелки и требует отдельных действий для разблокировки двери и управления внутренней дверной ручкой или другим элементом управления открытием внутренней защелки.

S4.3.2 Задние двери. Каждая задняя дверь, оснащенная внутренней дверной ручкой или другим внутренним устройством разблокировки защелки, должна быть оборудована по крайней мере одним запорным устройством, отвечающим требованиям S4.3.1.

S5 Процедуры испытаний.

S5.1 Двери распашные.

S5.1.1 Основные и вспомогательные дверные защелки.

S5.1.1.1 Load Test One Force Application. Процедуры тестирования для S4.1.1.1 и S4.2.1.1 следующие:

(a) Полностью зафиксированное положение.

(1) Присоедините испытательное приспособление, показанное на Рисунке 2, к монтажным положениям защелки и фиксатора. Выровняйте направление зацепления параллельно рычагу приспособления. Установите приспособление с защелкой и фиксатором в полностью зафиксированном положении на испытательной машине, чтобы приложить нагрузку, перпендикулярную поверхности защелки.

(2) Расположите грузы так, чтобы приложить нагрузку в 900 Н, стремящуюся разделить защелку и фиксатор в направлении открытия защелки.

(3) Приложите испытательную нагрузку в направлении, указанном в S4.1.1.1 и рисунок 5, со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Запишите максимальную достигнутую нагрузку.

(b) Дополнительное фиксированное положение.

(1) Присоедините испытательное приспособление, показанное на Рисунке 2, к монтажным положениям защелки и фиксатора. Выровняйте направление зацепления параллельно рычагу приспособления. Установите приспособление с защелкой и фиксатором во второстепенное положение в испытательной машине, чтобы приложить нагрузку, перпендикулярную поверхности защелки.

(2) Расположите грузы так, чтобы приложить нагрузку в 900 Н, стремящуюся разделить защелку и фиксатор в направлении открытия защелки.

(3) Приложите испытательную нагрузку в направлении, указанном в S4.1.1.1 и на рисунке 5, со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Запишите максимальную достигнутую нагрузку.

(4) Испытательная пластина, на которой монтируется дверная защелка, будет иметь конфигурацию выреза для фиксатора, аналогичную среде, в которой дверная защелка будет установлена ​​на обычных дверях транспортного средства.

S5.1.1.2 Нагрузочное испытание с приложением двух сил. Процедуры тестирования для S4.1.1.2 и S4.2.1.2 следующие:

(a) Положение полного закрытия.

(1) Адаптируйте испытательное приспособление, показанное на Рисунке 3, к монтажным положениям защелки и фиксатора. Установите приспособление с защелкой и фиксатором в полностью зафиксированном положении на испытательной машине, чтобы приложить нагрузку в направлении открытия защелки.

(2) Приложите испытательную нагрузку в направлении, указанном в S4.1.1.2 и 5, со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Запишите максимальную достигнутую нагрузку.

(b) Дополнительное фиксированное положение.

(1) Адаптируйте испытательное приспособление, показанное на Рисунке 3, к монтажным положениям защелки и фиксатора. Установите приспособление с защелкой и фиксатором во вторичном запертом положении в испытательной машине, чтобы приложить нагрузку в направлении открытия защелки.

(2) Приложите испытательную нагрузку в направлении, указанном в S4.1.1.2 и рисунок 5, со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Запишите максимальную достигнутую нагрузку.

S5.1.1.3 Нагрузочное испытание с приложением трех сил. Процедуры тестирования для S4.1.1.3 следующие:

(a) Адаптируйте испытательное приспособление, показанное на рисунке 4, к монтажным положениям защелки и фиксатора. Установите приспособление с защелкой и фиксатором в полностью зафиксированном положении на испытательной машине, чтобы приложить нагрузку в направлении, указанном в S4.1.1.3 и рисунок 5.

(b) Приложите испытательную нагрузку в направлении, указанном в S4.1.1.3 и на рисунке 5, со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Запишите максимальную требуемую нагрузку.

S5.1.1.4 Приложение инерционной силы. Процедуры тестирования для S4.1.1.4 и S4.2.1.3 следующие:

(а) Расчет. Расчет выполняется в соответствии с параграфом 6 Рекомендуемой практики SAE J839 (1991) (включен посредством ссылки, см. § 571.5).

(б) Динамический тест. Приложение динамической инерционной силы испытывается в соответствии со схемой, указанной в параграфе (1) или (2) этого раздела.

(1) Схема испытаний и инструкции для полного испытания автомобиля.

(i) Тестовая установка.

(A) Жестко закрепите весь автомобиль на устройстве ускорения, которое при одновременном ускорении будет гарантировать, что все точки на кривой ударных импульсов находятся в пределах коридора, определенного в Таблице 1 и на Рисунке 6.

(B) Установите оборудование, используемое для записи открытия дверей (двери могут быть привязаны, чтобы не повредить записывающее оборудование).

(C) Закройте дверь (и), которую необходимо проверить, и убедитесь, что дверная защелка (и) находится в полностью закрытом положении, что дверь (и) разблокирована, и что все окна, если есть, на двери (а) закрыты.

(ii) Инструкции по тестированию. (См. Рисунок 7)

(A) Продольная установка 1. Сориентируйте автомобиль так, чтобы его продольная ось совпадала с осью устройства ускорения, имитируя лобовой удар.

(B) Продольная установка 2. Сориентируйте автомобиль так, чтобы его продольная ось совпадала с осью устройства ускорения, имитируя удар сзади.

(C) Поперечная установка 1. Сориентируйте автомобиль так, чтобы его поперечная ось была выровнена с осью устройства ускорения, имитируя удар со стороны водителя.

(D) Поперечная установка 2. (Только для автомобилей с разным расположением дверей с каждой стороны.) Сориентируйте автомобиль так, чтобы его поперечная ось была выровнена с осью устройства ускорения, имитируя боковой удар в направлении, противоположном описанному. в b (1) (ii) (C) настоящего параграфа.

(2) Тестовая установка и инструкции для проверки двери.

(i) Тестовая установка.

(A) Установите дверные узлы, состоящие, по крайней мере, из дверной защелки (-ей), наружной дверной ручки (-ей) с механической защелкой, рычага (-ей) открывания внутренней двери и запорного устройства (-ей) по отдельности или вместе. к испытательному приспособлению. Каждая дверь и фиксатор крепятся к испытательному приспособлению, чтобы соответствовать их ориентации на транспортном средстве и направлениям, указанным в b (1) (ii) настоящего параграфа.

(B) Установите испытательное приспособление на устройство ускорения и установите оборудование, используемое для регистрации открытия двери.

(C) Убедитесь, что дверная защелка находится в полностью закрытом положении, что дверь не заперта (двери могут быть привязаны, чтобы не повредить записывающее оборудование), и что все окна, если они есть, закрыты.

(ii) Инструкции по тестированию. (См. Рисунок 7)

(A) Продольная установка 1. Сориентируйте подсистему (и) двери на устройстве ускорения в направлении лобового удара.

(B) Продольная установка 2. Сориентируйте подсистему (и) двери на устройстве ускорения в направлении удара сзади.

(C) Поперечная установка 1. Сориентируйте подсистему (и) двери на устройстве ускорения в направлении удара со стороны водителя.

(D) Поперечная установка 2. Сориентируйте подсистему (и) двери на устройстве ускорения в направлении, противоположном тому, которое описано в (b) (2) (ii) (C) этого параграфа.

(E) Вертикальная установка 1 (применимо только к задним дверям, которые открываются в вертикальном направлении). Сориентируйте подсистему (-ы) двери на устройстве ускорения так, чтобы его вертикальная ось (при установке в транспортном средстве) была выровнена с осью устройства ускорения, имитируя удар при опрокидывании, когда сила прикладывается в направлении сверху вниз. нижняя часть двери (при установке в транспортном средстве).

(F) Вертикальная установка 2 (применимо только к задним дверям, которые открываются в вертикальном направлении). Сориентируйте подсистему (и) двери на устройстве ускорения так, чтобы его вертикальная ось (при установке в транспортном средстве) была выровнена с осью устройства ускорения, имитируя удар при опрокидывании, когда сила прилагается в направлении, противоположном описанному в (b) (2) (ii) (E) настоящего пункта.

(3) Пробная эксплуатация.

(i) Платформа устройства ускорения должна быть оснащена акселерометром и системой обработки данных, которая соответствует требованиям, указанным в Рекомендуемой практике SAE J211-1 DEC2003 (включено посредством ссылки, см. § 571.5) Класс канала 60. Ось чувствительности акселерометра параллельна направлению движения испытательной платформы.

(ii) Поддерживая минимальный уровень ускорения 30 g в течение периода не менее 30 мс, при сохранении зарегистрированного ускорения в пределах коридора импульсов, определенного в таблице 1 и на рисунке 6, ускоряйте устройство ускорения в следующих направлениях:

(A) Для испытаний полного транспортного средства в направлениях, указанных в S5.1.1.4 (b) (1) (ii) (A) по S5.1.1.4 (b) (1) (ii) (D).

(B) Для проверки дверей в направлениях, указанных в S5.1.1.4 (b) (2) (ii) (A) по S5.1.1.4 (b) (2) (ii) (F).

(iii) Проверить записывающее устройство на предмет открытия и / или закрытия двери во время испытания.

(iv) Если в какой-либо момент времени импульс превышает 36 g и условия испытания соблюдены, испытание считается действительным.

S5.1.2 Петли дверные. Процедуры тестирования для S4.1.2 следующие:

S5.1.2.1 Оценка нескольких петель;

S5.1.2.1 Оценка нескольких петель;

S5.1.2.1.1 Испытание продольной нагрузкой.

(a) Присоедините испытательное приспособление, показанное на рисунке 8, к монтажным положениям системы петель. Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытаний расстояние между крайним концом одной петли в системе и крайним концом другой петли в системе должно быть установлено равным 406 мм ± 4 мм. Нагрузка должна быть приложена на равном расстоянии между линейным центром зацепляемых частей шарнирных штифтов и через центральную линию шарнирных штифтов в продольном направлении транспортного средства (см. Рисунок 8).

(b) Приложите испытательную нагрузку со скоростью, не превышающей 5 мм / мин, пока не будет достигнута требуемая нагрузка. Запишите максимальную достигнутую нагрузку.

S5.1.2.1.2 Испытание поперечной нагрузкой

(a) Присоедините испытательное приспособление, показанное на рисунке 8, к монтажным положениям системы петель. Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытаний расстояние между крайним концом одной петли в системе и крайним противоположным концом другой петли в системе должно быть установлено равным 406 мм ± 4 мм.Нагрузка должна быть приложена на равном расстоянии между линейным центром зацепляемых частей шарнирных штифтов и через центральную линию шарнирных штифтов в поперечном направлении транспортного средства (см. Рисунок 8).

(b) Приложите испытательную нагрузку со скоростью, не превышающей 5 мм / мин, пока не будет достигнута требуемая нагрузка. Запишите максимальную достигнутую нагрузку.

S5.1.2.2 Испытание под нагрузкой петли задней двери

(a) Нагрузочный тест первый

(1) Присоедините испытательное приспособление, показанное на Рисунке 8, к монтажным положениям системы петель.Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытаний расстояние между крайним концом одной шарнирной системы в системе и крайним противоположным концом другой шарнирной системы должно быть установлено равным 406 ± 4 мм. Нагрузка должна быть приложена на равном расстоянии между линейным центром зацепляемых частей шарнирных штифтов и средней линией шарнирных штифтов, как указано в S4.1.2.1 (d) (1). (См. Рисунок 9).

(2) Приложите испытательную нагрузку со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка.Неудача заключается в отсоединении любой петли. Запишите максимальную достигнутую нагрузку.

(b) Нагрузочное испытание 2

(1) Присоедините испытательное приспособление, показанное на Рисунке 8, к монтажным положениям системы петель. Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытаний расстояние между крайним концом одной шарнирной системы в системе и крайним противоположным концом другой шарнирной системы должно быть установлено равным 406 ± 4 мм.Нагрузка должна быть приложена на равном расстоянии между линейным центром зацепляемых частей шарнирных штифтов и средней линией шарнирных штифтов, как указано в S4.1.2.1 (d) (2). (См. Рисунок 9).

(2) Приложите испытательную нагрузку со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Неудача заключается в отсоединении любой петли. Запишите максимальную достигнутую нагрузку.

(c) Третье испытание под нагрузкой

(1) Присоедините испытательное приспособление, показанное на Рисунке 8, к монтажным положениям системы петель.Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытаний расстояние между крайним концом одной шарнирной системы в системе и крайним противоположным концом другой шарнирной системы должно быть установлено равным 406 ± 4 мм. Нагрузка должна быть приложена через осевую линию шарнирного пальца, как указано в S4.1.2.1 (d) (3). (См. Рисунок 9).

(2) Приложите испытательную нагрузку со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка.Неудача заключается в отсоединении любой петли. Запишите максимальную достигнутую нагрузку.

S5.1.2.3 Оценка одиночного шарнира. Отдельные петли шарнирной системы испытываются в соответствии с приведенными ниже процедурами:

(а) Продольная нагрузка. Присоедините испытательное приспособление, показанное на рисунке 8, к монтажным положениям петли. Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытания нагрузка должна быть приложена на равном расстоянии между линейным центром зацепляемых частей шарнирного пальца и через центральную линию шарнирного пальца в продольном направлении транспортного средства.Приложите испытательную нагрузку со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Неудача заключается в отсоединении любой петли. Запишите максимальную достигнутую нагрузку.

(б) Поперечная нагрузка. Присоедините испытательное приспособление, показанное на рисунке 8, к монтажным положениям петли. Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытания нагрузка должна быть приложена на равном расстоянии между линейным центром зацепляемых частей шарнирного пальца и через центральную линию шарнирного пальца в поперечном направлении транспортного средства.Приложите испытательную нагрузку со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Неудача заключается в отсоединении любой петли. Запишите максимальную достигнутую нагрузку.

(c) Испытания нагрузки на петли задней двери.

(1) Нагрузочный тест первый. Присоедините испытательное приспособление, показанное на рисунке 8, к монтажным положениям петли. Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытания нагрузка должна быть приложена на равном расстоянии между линейным центром зацепляемых частей шарнирного пальца и через центральную линию шарнирного пальца, как указано в S4.1.2.1 (г) (1). (См. Рисунок 9). Приложите испытательную нагрузку со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Неудача заключается в отсоединении любой петли. Запишите максимальную достигнутую нагрузку.

(2) Нагрузочный тест 2. Присоедините испытательное приспособление, показанное на рисунке 8, к монтажным положениям петли. Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. Для целей испытания нагрузка должна быть приложена на равном расстоянии между линейным центром зацепляемых частей шарнирного пальца и через центральную линию шарнирного пальца, как указано в S4.1.2.1 (г) (2). (См. Рисунок 9). Приложите испытательную нагрузку со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Неудача заключается в отсоединении любой петли. Запишите максимальную достигнутую нагрузку.

(3) Нагрузочное испытание №3. Присоедините испытательное приспособление, показанное на рисунке 8, к монтажным положениям петли. Положение петли конфигурируется для имитации положения транспортного средства (дверь полностью закрыта) относительно центральной линии петли. В целях испытаний нагрузка должна быть приложена через осевую линию шарнирного пальца, как указано в S4.1.2.1 (г) (3). (См. Рисунок 9). Приложите испытательную нагрузку со скоростью не более 5 мм / мин, пока не будет достигнута требуемая нагрузка. Неудача заключается в отсоединении любой петли. Запишите максимальную достигнутую нагрузку.

S5.1.2.4 Для петель фортепианного типа требования к расстоянию между петлями не применяются, и расположение испытательного приспособления изменено таким образом, что испытательные усилия прилагаются ко всей петле.

S5.2 Боковые раздвижные двери.

S5.2.1 Дверные защелки.

S5.2.1.1 Нагрузочный тест приложения One Force. Требования S4.2.1.1 проверяются в соответствии с процедурами, указанными в S5.1.1.1.

S5.2.1.2 Нагрузочное испытание с приложением двух сил. Требования S4.2.1.2 проверяются в соответствии с процедурами, указанными в S5.1.1.2.

S5.2.1.3 [Зарезервировано]

S5.2.1.4 [Зарезервировано]

S5.2.2 Дверная система. Процедуры тестирования для S4.2.2 следующие:

S5.2.2.1 Испытания проводятся на полностью укомплектованном автомобиле с раздвижной дверью и ее удерживающими элементами.

S5.2.2.1 Испытания проводятся на полностью укомплектованном автомобиле с раздвижной дверью и ее удерживающими элементами.

S5.2.2.2 Испытание проводится с использованием двух устройств приложения силы, способных прикладывать направленные наружу поперечные силы, указанные в S5.2.2.4. Схема испытания показана на рисунке 10. Система приложения силы должна включать следующее:

(a) Две пластины приложения усилия, (b) Два устройства приложения усилия, способные применять требования к внешней поперечной нагрузке для минимального смещения 300 мм.

(c) Два весоизмерительных датчика достаточной грузоподъемности для измерения приложенных нагрузок, указанных в S5.2.2.4.

(d) Два устройства измерения линейного смещения, необходимые для измерения смещения устройства приложения силы во время испытания.

(e) Оборудование для измерения расстояния 100 мм, как указано в S4.2.2.2 (a), при соблюдении всех соответствующих требований безопасности и здоровья.

S5.2.2.3 Тестовая установка.

(a) Снимите всю внутреннюю отделку и декоративные элементы с раздвижной двери в сборе.

(b) Снимите сиденья и любые внутренние компоненты, которые могут помешать установке и работе испытательного оборудования, а также всю обшивку стоек и любые неструктурные компоненты, которые перекрывают дверь и вызывают неправильное размещение пластин приложения силы.

(c) Каждое устройство приложения силы и соответствующая опорная конструкция жестко закреплены на горизонтальной поверхности пола транспортного средства при приложении нагрузок.

(d) Определите переднюю и заднюю кромку раздвижной двери или примыкающую к ней конструкцию транспортного средства, которая содержит защелку / фиксатор.

(e) Закройте раздвижную дверцу, убедившись, что все фиксирующие элементы дверцы полностью вошли в зацепление.

(f) Для любой испытанной кромки двери, содержащей одну защелку / фиксатор, используются следующие процедуры настройки:

(1)

(i) Пластина для приложения силы имеет длину 150 мм, ширину 50 мм и толщину не менее 15 мм. Края пластины закруглены до радиуса 6 мм ± 1 мм.

(ii) Пластины закреплены перпендикулярно устройствам приложения силы и перемещаются в поперечном направлении.Для выравнивания каждая пластина прикрепляется к устройству нанесения таким образом, чтобы можно было вращаться вокруг оси y транспортного средства. Таким образом, поверхность каждой пластины остается параллельной вертикальной плоскости, которая проходит через продольную осевую линию транспортного средства.

(2) Поместите устройство приложения силы и пластину приложения силы к двери так, чтобы приложенная сила была перпендикулярна вертикальной продольной плоскости, которая проходит через продольную осевую линию транспортного средства, и центрировалась по вертикали на части защелки / фиксатора, установленной на двери. .

(3) Пластина приложения силы расположена так, чтобы длинный край пластины находился как можно ближе к внутреннему краю двери, но не так, чтобы передний край передней пластины и задний край задней пластины более 12,5 мм от соответствующих внутренних краев.

(g) Для любой протестированной кромки двери, содержащей более одной защелки / фиксатора, используются следующие процедуры настройки:

(1)

(i) Пластина приложения силы имеет длину 300 мм, ширину 50 мм и толщину не менее 15 мм.Края пластины закруглены до радиуса 6 мм ± 1 мм.

(ii) Пластины закреплены перпендикулярно устройствам приложения силы и перемещаются в поперечном направлении. Для выравнивания каждая пластина прикрепляется к устройству нанесения таким образом, чтобы можно было вращаться вокруг оси y транспортного средства. Таким образом, поверхность каждой пластины остается параллельной вертикальной плоскости, которая проходит через продольную осевую линию транспортного средства.

(2) Поместите устройство приложения силы и пластину приложения силы к двери так, чтобы приложенная сила была перпендикулярна вертикальной продольной плоскости, которая проходит через продольную осевую линию транспортного средства, и центрировалась по вертикали в точке посередине между крайними краями двери. узлы защелка / ударник.

(3) Пластина приложения силы расположена так, чтобы длинный край пластины находился как можно ближе к внутреннему краю двери, но не так, чтобы передний край передней пластины и задний край задней пластины более 12,5 мм от соответствующих внутренних краев.

(h) Для любой испытанной кромки двери, не имеющей хотя бы одной защелки / фиксатора, используются следующие процедуры настройки:

(1)

(i) Пластина приложения силы имеет длину 300 мм, ширину 50 мм и толщину не менее 15 мм.Края пластины закруглены до радиуса 6 мм ± 1 мм.

(ii) Пластины закреплены перпендикулярно устройствам приложения силы и перемещаются в поперечном направлении. Для выравнивания каждая пластина прикрепляется к устройству нанесения таким образом, чтобы можно было вращаться вокруг оси y транспортного средства. Таким образом, поверхность каждой пластины остается параллельной вертикальной плоскости, которая проходит через продольную осевую линию транспортного средства.

(2) Поместите устройство приложения силы и пластину приложения силы к двери так, чтобы приложенная сила была перпендикулярна вертикальной продольной плоскости, которая проходит через продольную осевую линию транспортного средства, и центрировалась по вертикали в точке посередине длины край двери, гарантирующий, что загрузочное устройство избегает контакта с оконным стеклом.

(3) Пластина приложения силы расположена так, чтобы длинный край пластины находился как можно ближе к внутреннему краю двери, но не так, чтобы передний край передней пластины и задний край задней пластины более 12,5 мм от соответствующих внутренних краев.

(i) Дверь не заперта. Никакие дополнительные приспособления или компоненты не могут быть приварены или прикреплены к раздвижной двери или любому из ее компонентов.

(j) Поместите конструкцию приложения нагрузки так, чтобы пластины приложения силы контактировали с внутренней частью раздвижной двери.

(k) Приложите предварительную нагрузку в 500 Н к каждому приводу и «обнулите» устройство измерения смещения.

S5.2.2.4 Процедура испытаний.

(a) Увеличивайте силу на каждом устройстве приложения силы настолько линейно, насколько это практически возможно, пока сила в 9000 Н не будет достигнута на каждом устройстве приложения силы не менее чем за 90 секунд и не более чем за 120 секунд, или пока одно из устройств приложения силы не достигнет полное перемещение 300 мм.

(b) Если одно из устройств приложения силы достигает целевой силы 9000 Н раньше другого, поддерживайте силу 9000 Н с этим устройством приложения силы до тех пор, пока второе устройство приложения силы не достигнет силы 9000 Н.

(c) Когда оба устройства приложения силы достигают 9000 Н, каждое удерживает полученную нагрузку.

(d) Поддерживайте нагрузку каждого устройства приложения силы, как указано в параграфе (c), и в течение 30 секунд измерьте расстояние между внешним краем дверной коробки и внутренней частью двери по периметру двери.

S5.3 Двери боковые раздвижные. Соответствие требованиям S4.3 должно быть продемонстрировано путем приложения внешней поперечной нагрузки в 8 900 ньютонов (2 000 фунтов) к несущим элементам на противоположных краях двери (всего 17 800 ньютонов (4 000 фунтов)).Демонстрация может быть проведена либо в транспортном средстве, либо с элементами крепления двери в испытательном стенде.

[36 FR 22902, 2 декабря 1971 г., с поправками в 37 FR 284, 8 января 1972 г .; 50 FR 12031, 27 марта 1985 г .; 60 FR 13646, 14 марта 1995 г .; 60 FR 50134, 28 сентября 1995 г .; 61 FR 39907, 31 июля 1996 г .; 72 FR 5399, 27 июня 2007 г .; 74 FR 35135, 20 июля 2009 г .; 74 FR 37176, 28 июля 2009 г .; 75 FR 7382, 19 февраля 2010 г .; 77 FR 764, 6 января 2012 г.]

От редакции:

В 72 FR 5399, 27 июня 2007 г., § 571.206 был изменен путем добавления S.5.3; однако поправку нельзя было включить, потому что S.5.3 уже существует.

.
