Устройство холодной кровли: выбор материала и монтаж

  • Конструкция холодной кровли
  • Выбор материала для холодной кровли

Интернет и всевозможные тематические печатные издания пестрят объявлениями о строительстве дачи «под ключ». Как правило, в предложении указывается устройство крыши с «кровельным пирогом» и описываются преимущества какого-то утеплителя. Но возникает естественный вопрос, а всегда ли необходимо утеплять кровлю?

Есть ли смысл в утеплении хозяйственной постройки, скажем, сарая или в затратах на утепление нежилого чердака? Может, все-таки, достаточно ограничиться утеплением перекрытия последнего этажа под чердачным помещение? А ведь расход в последнем случае окажется значительно меньше, поскольку обрабатываемая площадь существенно меньше, чем площадь крыши.

Очевидно, что для некоторых типов построек нет абсолютно никакой необходимости в утеплении кровли.

В каких же случаях лучше иметь холодную кровлю, и как обустроить ее лучшим образом?

Холодную кровлю сооружают обычно по двум причинам:

  • когда теплая кровля просто не нужна или
  • из соображений экономии.

Специалисты-строители считают беспочвенным утепление чердачного помещения, если в строящемся доме не предполагается мансарда. В равной степени это можно отнести и к хозяйственным постройкам.

Следует учесть, что устройство холодной кровли, совсем не означает, что отпадает необходимость вентиляции подкровельного пространства – она обязательно должна присутствовать в любом доме или постройке. Осуществлять ее можно, устроив двойную кровлю или при помощи слуховых окон.

Конструкция холодной кровли ↑

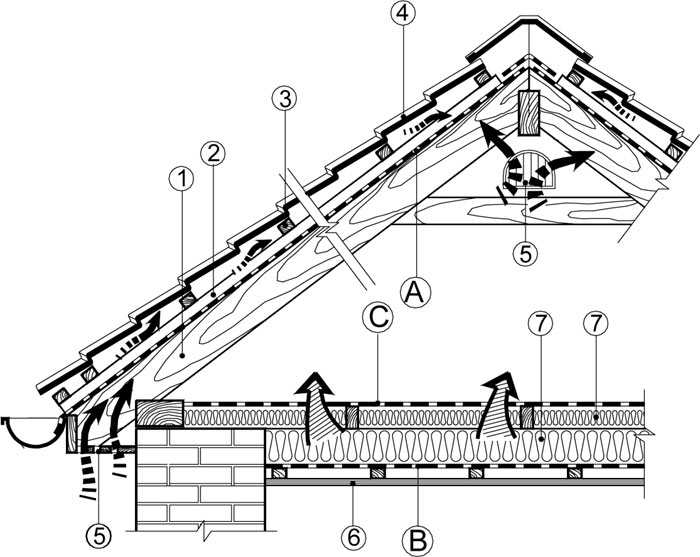

Холодная кровля имеет достаточно простую конструкцию.

На внутреннюю поверхность металлической кровли довольно часто выпадает конденсат, который отрицательно воздействует на чердачное пространство. Чтобы защититься от него достаточно уложить на стропила пленку или гидроизоляционную мембрану

Далее последовательно, в указанном порядке выполняют следующие действия:

  • сверху прибивают сначала контробрешетку,
  • следом обрешетку,
  • затем устанавливают непосредственно кровельное покрытие.

Из подкровельного пространства водяные пары выводят посредством специальных вентиляционных выходов под коньком и на скатах. Что же касается чердачного помещения, его дополнительно вентилируют через имеющиеся слуховые окна.

Благодаря простоте конструкции, процесс проектирования, монтажа и эксплуатации холодной кровли значительно облегчается.

Выбор материала для холодной кровли ↑

Устройство холодной кровли и используемые материалы имеют некоторые особенности. К примеру, нужно осмотрительно выбирать гидроизоляционные материалы. Обычно для холодной кровли используют микроперфорированную гидроизоляционную пленку, которая, кстати, довольно доступна по цене. Монтируют ее с провисанием в 20 мм, что позволяет воде, которая за счет капиллярного эффекта просачивается через пленку, свободно стекаться к середине прогона и не увлажнять стропила. Чтобы воздух выходил беспрепятственно, в гидроизоляции под коньком делают разрыв.

Однако к подобной пленке невозможно вплотную смонтировать утеплитель. Дело в том, что при соприкосновении с утеплителем пленка теряет изолирующие свойства и утеплитель фактически намокает.Так что, если в будущем предполагается обустроить, утеплить мансарду или чердак, лучше воспользоваться гидроизоляционной мембраной.

При устройстве холодной кровли можно в качестве покрытия использовать все традиционные материалы, для которых не требуется сплошное основание. Однако оптимальным решением, как считают специалисты, является профилированный лист или металлочерепица, которые представляют собой технологичные, долговечные и надежные кровельные материалы.

Стальной профилированный лист

Самым простым решением холодной кровли в случае нежилой постройки является использование стального профилированного листа, снабженного антиконденсатным покрытием. Этот материал, имеющий структуру синтетического войлока, наносится на обратную сторону профлиста непосредственно в процессе изготовления.

Между переплетенными волокнами синтетического войлока расположено множество крошечных воздушных полостей, за счет которых покрытие накапливает и удерживает в себе определенное количество влаги (до 1 л/кв. м). С повышением температуры воздуха она начинает усиленно испаряться. При этом фактически отпадает необходимость в устройстве контробрешетки или укладывать гидроизоляционную пленку.

Монтаж кровли из профилированного листа, имеющего антиконденсатное покрытие, выполняют аналогично монтажу обычного пофнастила. Для монтажных работ не нужны ни специализированный инструмент, ни дополнительные приспособления. При использовании этого материала достигается 30-процентная экономия от стоимости согласно смете.

Антиконденсатное покрытие ослабляет шум ветра, града и дождя, препятствует образованию плесени и грибка, и легко очищается под давлением при помощи воды от загрязнений.


© 2023 stylekrov.ru

Устройство холодной кровли

В индивидуальном, да и не только в индивидуальном строительстве, когда размах работ достигает больших объемов, предусмотренные в проекте некоторые работы и технологические элементы можно отложить на более поздний срок, сконцентрировав внимание на главном направлении. Одним из таких вариантов выступает устройство кровельной системы. И здесь дело не только в том чтобы сэкономить на материалах, отложив оборудование мансарды на потом просто возведя стены, межэтажные перекрытия и проложив основные коммуникации без устройства надежной крыши никак нельзя. И если для скорейшего заселения необходимо провести массу отделочных работ внутри помещения, то с оборудованием утеплителя на чердаке можно и повременить.

Что значит холодная кровля


Современные кровельные материалы, несмотря на такое разнообразие форм, материалов, технологий и цены во многом сходны между собой в одном – их можно использовать как для устройства холодной кровли здания, так и при постройке кровли со слоем утеплителя. По сути это материалы универсального применения, вот только при работе с ними необходимо знать и учитывать специфику их применения.

 Для кровли, оборудуемой для мансардных помещений, применяется слой утеплителя для предотвращения теплопотерь в зимнее время и сохранения в помещении комфортной температуры летом. Для таких вариантов применяются, как традиционные технологии утепления с применением в качестве утеплителя минеральной ваты, пенопласта, напыляемых видов утеплительной пены, так и новые, только входящие в моду виды новых утеплителей на натуральной основе. Кровля такого здания дает возможность получить дополнительное помещение в здании, которому можно найти применение в качестве мастерской, библиотеки или биллиардной.

Холодная кровля в отличие от конструкции с утеплителем имеет более простое устройство. Это стандартная кровельная конструкция, основным назначением которой выступает защита здания от осадков. Вместе с тем устройство холодной кровли может быть сделано и как вариант промежуточного решения, при котором в последующем планируется установка кровельного пирога из утеплителя и всех сопутствующих слоев гидро- и пароизоляции.

Холодная кровля может выполняться практически из всего ассортимента кровельных материалов, для ее устройства могут задействовать:

  • Шифер;
  • Профилированный металлический лист;
  • Металлочерепица;
  • Кровельное железо;
  • Рулонные кровельные материалы;
  • Ондулин;
  • Материалы на битумной основе;
  • Черепица.


Вместе с тем, для устройства холодной кровли фаворитами сегодня выступают металлочерепица и профилированный металлический лист.

Холодная кровля из металлопроката

Для того чтобы оперативно с наименьшими потерями возвести кровлю здания наиболее рациональным сегодня выступает использование в качестве материала покрытия изделия из металлического листа. Металлические профилированные листы или металлочерепица по сравнению с другими видами кровельных материалов обладают несколькими преимуществами:

  • Покрытие из металлочерепицы или профилированного листа отличаются высокой надежностью и долговечностью, срок службы таких покрытий составляет не менее 50 лет, правда при условии, соблюдения всех правил технологии возведения кровли;
  • Металлочерепица и профлист действительно универсальные по назначению материалы – они легко используются как для покрытия больших площадей, так и небольших по размерам кровель.
  • Материал в отличие от черепицы или шифера обладает меньшим весом, а значит, для стропильной конструкции могут быть использованы и более легкие конструкции;
  • Прочность материала как показывает практика, вне всяких сомнений, он отлично выдерживает большие нагрузки, справляется со своими функциями на различных уклонах крыш  от 14 до 65 градусов;
  • Удобство устройства кровли из этих видов материалов бесспорны, кроме больших размеров и легкости монтажа кровли, сам металлопрофиль и металлочерепица имеют в своем составе много дополнительных аксессуаров, позволяющих без особых трудностей монтировать все элементы кровли.


Но это только одна сторона медали или в данном случае кровли, под ней скрывается довольно много особенностей, входящих в понятие холодной кровли. Для не отапливаемого чердачного пространства, образуемого стропильной системой и кровельным покрытием характерно наличие определенного набора элементов образующих в сумме понятие холодной кровли.

Металл как покрытие крыши, кроме всех вышеперечисленных положительных качеств имеет и отрицательные, которые очень серьезно влияют как на состояние самой кровли, так и на состоянии металла. Во-первых, суточный перепад температур в весенне-летний период делает возможным появление на внутренней поверхности каплей конденсата. Во-вторых, металлическая кровля требует установки специальных доборных элементов для прокладки коммуникаций через покрытие. В-третьих, сам кровельный материал все-таки очень шумный, во время дождя или града находящимся под крышей будет отчетливо слышно как падает буквально каждая камелька дождя или крупица града.

Исходя из этого, для устройства холодной кровли с применением металлических материалов требуется применение специальных, рекомендованных производителем дополнительных материалов и технологий укладки.

Элементы холодной кровли


Специфика оборудования здания таким видом крыши заключается в применении материалов, дающих возможность полностью или частично избавить внутренне пространство  от образования конденсата, а в случае его появления максимально быстро вывести его из чердачного пространства.

Основу такой крыши, впрочем, как и любой другой крыши подобного вида составляет стропильная конструкция, стандартным набором которой выступает жесткие расположенные в строгом соответствии с проектом стропила, связанные между собой в жесткую конструкцию. Размеры самих стропил, форма и методы стыковки между собой в данном случае не играют особой роли, важно, чтобы наклон стропильных ног обеспечиваю наиболее оптимальный угол уклона с 14-65 градусов.

Поверху стропил укладывается слой гидроизоляционного материала. Суть этого слоя заключается в возможности предохранять от попадания внутрь чердачного пространства влаги от протечек в кровле. Современные нетканые материалы позволяют решить проблему влаги от конденсата комплексно, в качестве такого материала используется сегодня в основном паропроницаемая мембрана, способная пропускать пар в одном направлении и не пропускать влагу и пар обратно. Такой слой гидроизоляции укладывается на стропила и закрепляется строительными скобами.

Поверху мембраны по стропилам крепятся рейки контр обрешетки. Планки, не только закрепляют саму мембрану, но и образуют, таким образом, дополнительный объем между мембраной и покрытием. Далее, как и в обычной кровельной конструкции устанавливаются планки обрешетки и поверху уже металлические листы покрытия.

Такое схематическое представление позволяет основные элементы холодной кровли, однако для полноты картины необходимо более детально остановиться на некоторых нюансах конструкции.

Паропроницаемая мембранная гидроизоляция, устанавливаемая поверх стропил укладывается полотнами горизонтально снизу вверх, так, чтобы слой расположенный выше, перекрывал нижний слой минимально на 10-12 см. такое расположение позволит влаге при попадании под металлическое покрытие быстро стекать вниз. Однако при укладке полотна гидроизолирующего слоя материал укладывается без натяжки, с прогибом между соседними стропилами в 1,5-2 см. Такой прогиб обеспечивает более эффективное удаление влаги и одновременно увеличивает внутреннее пространство под металлочерепицей.

Внизу на балках стропил устанавливается не только капельники – сплошные металлические полосы, по которым стекает вода с черепицы, но и специальную перфорированную полосу или сетку с мелкими ячейками для обеспечения беспрепятственного прохода воздуха под кровлю. Перфорация надежно закрывает пространство от проникновения на чердак птиц, летучих мышей, животных и крупных насекомых и одновременно обеспечивает приток воздуха под металлическую поверхность.

Постоянная циркуляция воздуха обеспечивается наличием в верхней части кровли под коньковой планкой дополнительных отверстий, позволяющих проходить нагретому воздуху. Такая конструкция крыши позволяет воздуху циркулировать с наибольшей эффективностью, воздух, проходя под металлическим покрытием, постепенно нагреваясь, выходит через отверстия под коньковой планкой.

Условия прокладки коммуникаций под холодной кровлей


Так же как и для обычной кровельной конструкции дома, пространство под крышей из металлопрофиля или металлочерепицы может быть оснащено дымоходом, кабельными или антенными линиями, в покрытии могут быть установлены вентиляционные каналы и смотровые окна или стеклянные вставки.


Для холодной кровли размещение этих коммуникаций имеет некоторые особенности. Для дымоходов, проходящих через чердачное пространство, в особенности тех, что используют в качестве труб металлические конструкции необходимо в обязательном порядке проводить утепление, поскольку именно эти элементы и будут являться причиной возникновения конденсата на профиле. Для кабельных линий, проходящих через металлическое покрытие холодной кровли необходимо использовать специальные антенные выходы, плотно прилегающие к поверхности металлочерепицы.

Холодная кровля, кроме того, требует, чтобы кроме основной системы вентиляции были устроены и вспомогательные вентиляционные каналы, выводящие воздух наружу. Чаще всего в качестве таких каналов используются специальные вентиляционные выходы с дефлекторами, обеспечивающие тягу воздуха.

Немного об экономии


Рассматривая вариант постройки здания с холодной кровлей, в качестве постоянного или промежуточного варианта устройства кровли необходимо понимать и некоторые нюансы, связанные с экономическими аспектами такого вида конструкции. Сравнивая конструкцию холодной кровли для двухэтажного одноквартирного жилого дома с такой же кровлей, только имеющей утеплитель, необходимо прибавить к расходам на отопление задания еще 10-12 % от суммы ежегодных затрат. Вместе с тем простое утепление поверхности чердака, дает обратный эффект в виде экономии энергоресурсов на 3-5% от годовой потребности.

Оценивая строительство холодной кровли, то она, несомненно, обойдется дешевле, при этом стоимость проекта может быть на 35-50% меньше чем стоимость утепленной кровли. А вот для того чтобы проводить работы по утеплению в дальнейшем, то холодная кровля как промежуточный вариант является самым оптимальным, ведь пространство можно использовать и в качестве дополнительного места хранения материала. Правда утепление такой уже готовой кровельной системы будет более сложным процессом, чем строительство кровельного пирога сразу.



Теплая крыша против холодной крыши

Когда вы думаете о крышах, скорее всего, вы думаете, что они могут быть теплыми или холодными только летом или зимой. Правда в том, что плоские крыши бывают двух разных конфигураций в зависимости от того, как архитектор их спроектировал.

Разница между двумя типами крыш довольно проста, если посмотреть на нее, однако первоначальная стоимость строительства и общая экономия средств между ними весьма значительны.

Конструкция холодной кровли — это традиционный метод строительства как плоских, так и наклонных крыш. Его используют строители уже много лет. Она проста в сооружении и намного дешевле, чем строительство теплой кровли.

С чем это связано?

Конструкция с холодной крышей используется в большинстве старых зданий с плоской крышей и почти во всех домах, как старых, так и новых. При установке холодной крыши изоляция размещается под стропилами крыши. Это означает, что все, что выше потолка в самой верхней части здания, холоднее жилого помещения. Теплый влажный воздух проходит через изоляцию, и когда он вступает в контакт с более холодным основанием крыши, на конструкции крыши может образовываться конденсат. Надлежащая вентиляция необходима для удаления воздуха, проникающего в пространство над изоляцией, что предотвращает образование конденсата.

Этот метод строительства подходит для большинства ситуаций, если с самого начала установлена ​​надлежащая вентиляция. Однако это не самый энергоэффективный метод, и для предотвращения потерь тепла через неизолированные участки требуются толстые слои изоляции. Однако это самая дешевая и простая форма конструкции крыши и широко популярна.

Второй тип кровельной конструкции – теплая кровля.

Конструкция теплой крыши предполагает укладку жесткого утеплителя поверх стропил крыши. Это позволяет области под изоляцией быть такой же теплой, как жилые помещения. Этот метод в настоящее время широко используется в индустрии плоских крыш, но очень сложно и дорого адаптировать этот тип изоляции к наклонной крыше жилого типа. Поэтому он не получил широкого распространения.

Теплая кровля имеет много преимуществ перед установкой холодной кровли. Он более термически эффективен и, несмотря на более высокую стоимость строительства, снижает общие затраты на отопление, тем самым экономя деньги в долгосрочной перспективе. Установка на плоской крыше из-за того, что теплый воздух удерживается под твердой поверхностью крыши, не нуждается в вентиляции. Между крышей и теплым воздухом нет воздушной прослойки, поэтому конденсата нет.

При проектировании теплой кровли архитектор должен учитывать дополнительный вес изоляции. Особенно это актуально при строительстве жилых домов со скатной крышей. Наклонная крыша стандартной конструкции не способна выдержать дополнительный вес изоляции, поэтому необходимо использовать более прочные фермы крыши.

Если вы думаете о строительстве нового здания или дома , поговорите со своим архитектором о вариантах теплой крыши и о том, сколько денег вы со временем сэкономите на затратах на электроэнергию. В большинстве случаев экономия средств превышает первоначальные затраты. Если вы думаете о перекрытии вашего дома или здания, то вариант с холодной или теплой крышей для вас уже сделан. Крыша должна быть спроектирована таким образом, чтобы выдерживать дополнительный вес теплой кровли, или необходимо реконструировать всю крышу. В большинстве ситуаций вам приходится жить с любой крышей, с которой было построено ваше здание или дом.

Проектирование и монтаж холодной кровли на SIP-кровлях

Тодд Фратцель, Изоляция, кровля

Tweet

Вентилируемая холодная кровля

Вентилируемые кровли не являются чем-то новым, однако вентилируемые холодные кровли используются на SIP-кровлях для предотвратить образование ледяных дамб , повреждение от захваченной влаги и второй уровень защиты от протечек крыши. В этой статье я покажу вам, как мы используем вентилируемые холодные кровли на деревянных домах с кровельными панелями SIP.

На фото выше вы видите каркасный дом, который мы построили. Крыша состоит из традиционных деревянных стропил и прогонов, которые поддерживают конструкционные изолированные панели (SIP). SIP представляют собой панели из вспененного уретана толщиной 6-1/2 дюйма, которые создают удивительный изоляционный слой и отличный пароизоляционный слой. В то время как уретановая изоляция может предотвратить попадание внутреннего водяного пара на холодную поверхность крыши, эти панели имеют соединения, которые могут пропускать воздух. Если насыщенный водой воздух проходит через стыки SIP-панелей, он может попасть на холодную поверхность кровли и конденсироваться, что может привести к проблемам с гниением SIP-панелей.

Во избежание такой ситуации мы используем вентилируемую холодную крышу . Холодная кровля очень похожа на традиционные вентилируемые кровли в том смысле, что воздух может попадать на карниз крыши через вентиляционное отверстие. Воздух проходит вверх по скату крыши и выходит на пике крыши. Для этого мы устанавливаем сосновые обвязки 1×3 вдоль крыши через каждые 18″. Затем мы устанавливаем слой обшивки толщиной 5/8″, который будет нашей окончательной поверхностью крыши под черепицей или металлической крышей.

Как вы можете видеть выше, ловушки создают воздушные пустоты между обшивкой крыши 5/8″ и верхней частью сип-панелей. Деталь софита для этого дома будет включать в себя непрерывную вентиляционную полосу шириной 2 дюйма. Конек крыши будет включать в себя традиционный коньковый люк.

На фото выше вы можете видеть две части лицевой панели. Нижняя часть представляет собой 1×8, прикрепленную непосредственно к торцу SIP-панели. Верхняя обвязка 1х3 прибивается к концу обвязки 1х3, заподлицо с верхней частью обшивки крыши и свисает под обвязкой. Мы установили кусок алюминиевой полосы вентиляционного отверстия в нижней части обвязки, плотно прилегающей к лицевой стороне нижней панели и плотно прилегающей к задней части верхней панели. Эта деталь также создает очень красивую линию тени.

Без этой детали крыша может быть подвержена наледи из-за таяния под воздействием солнечных лучей и возможного повреждения водой из-за утечки водяного пара, попадающего на холодную поверхность SIP. Это может показаться дополнительным и дорогостоящим шагом, но это абсолютно необходимо, чтобы продлить срок службы крыши и обеспечить отсутствие обслуживания крыши.



Об авторе

Тодд Фрацель

Я работаю строителем на полную ставку в крупной строительной компании в Нью-Гемпшире. Я руковожу их отделом проектирования и строительства, который специализируется на нестандартных домах, коммерческих проектах проектирования и строительства и подразделениях. Я также лицензированный инженер-строитель и инженер-строитель с большим опытом проектирования гражданских и строительных конструкций и жилищного строительства. Я надеюсь, что смогу поделиться своим опытом в области жилищного строительства, благоустройства и ремонта дома с другими строителями и домовладельцами. Я также главный редактор и основатель Tool Box Buzz.
