Устройство перемычек в кирпичных стенах. Подбираем перемычки в самонесущих кирпичных стенах

Устройство металлических перемычек в стенах существующих зданий

1. Устройство проемов в кирпичных стенах

Работы по устройству проемов начинают с установки временных креплений. Борозды (штрабы) пробивают с двух сторон в месте установки перемычки поочередно. Высота и ширина борозд должна соответствовать высоте и ширине перемычки и иметь зазор порядка 40. 60 мм для плотной заклинки вновь подведенных элементов с существующей кладкой.

До монтажа стальных заменяющих балок из профильной стали (уголков, швеллеров) последние обворачивают сетками. При монтаже балок обеспечивается тщательное заполнение раствором марки не ниже М100 зазоров между кирпичной кладкой и устанавливаемой конструкцией. После заполнения раствором стальные балки стягивают болтами. Шаг стяжных болтов принимают не более 500 мм при пролетах не более 2400 мм и не более 800 мм при пролетах более 2400 мм. Расстояние от торцов профиля до стяжного болта принимается не менее 100 мм.

Рис. 14.14. Устройство нового проема в существующих стенах: 1 – швеллер, 2 – стяжные болты, 3 – раствор, 4 – стальная сетка, 5 – устраиваемый проем

Номер профиля швеллера стальных перемычек для конкретной ширины проема при различных толщинах стен указан в таблице. После монтажа элементов перемычки и твердения раствора осуществляется пробивка проемов под перемычками. Величина опорных зон для стальных перемычек из швеллеров при существующих или проектируемых проемах устанавливается согласно таблице.

2. Дефекты и повреждения сварных швов. Ух устранение. Усиление соединений со стыковыми швами.

Дефекты . 1.трещины;2.полости, поры, свищи, усадочные раковины, кратеры;3.твердые включения; 4.несплавления и непровары;5.нарушения формы шва – подрезы, усадочные канавки, превышения выпуклости, превышения проплава, наплавы, смещения, натеки, прожоги и др.;6.прочие дефекты.

За измеритель дефектов можно принять степень ослабления шва (отношение фактической и номинальной высоты шва, глубина подреза, отношение длины дефектного участка шва к полной и т. д.) ;

Наиболее часто дефекты и повреждения сварных швов встречаются в к-циях из кипящ. стали. Неполномерные швы с уменьш. по сравнению с проектом, высотой катетов снижают несущ. сп-ть узлов. Подрезы, кратеры, неравномерная высота шва повышают концентрацию напряжений и особенно опасны в случае эксплуатации при отрицательной температуре (в неотапливаемых зданиях) и при наличии динамических и вибрационных воздействий (например, подвесных кранов). При близком расположении швов в фасонках (ферм) создается поле растягивающих сварочных напряжений, что повышает опасность хрупкого разрушения. Низкое качество швов, выполненных вручную или полуавтоматом, создает дополнительную концентрацию напряжений. Глубина проплавления швов, даже выполненных автоматом, часто не превышает 0,5 высоты шва и по линии сопряжения стенки и пояса возникает непровар.

Устранение сварочных дефектов:Крупные трещины в швах ликвидируют путем их заварки. Предварительно сверлят сквозные отверстия на расстоянии 40—50 мм от каждого конца трещины, чтобы предупредить ее дальнейшее распространение. Затем пневматическим зубилом, газовым резаком для поверхностной резки или воздушно-дуговым резаком производят V- или Х-образную разделку трещины, зачищают ее кромки от шлака и заваривают обратно-ступенчатым способом (рис. 7). Иногда перед сваркой металл в конце трещины нагревают газовой горелкой до температуры 150—200° С с тем, чтобы шов и нагретые участки остывали одновременно. Это позволяет избежать появления остаточных напряжений на концах шва.Швы с внутренними мелкими трещинами, непроварами, газовыми и шлаковыми включениями полностью вырубают или выплавляют и заваривают вновь. Аналогичным образом поступают с пережженными участками.В сварных конструкциях, изготовленных из углеродистых сталей, применяют как выплавку, так и вырубку швов; в конструкциях же из легированных сталей швы можно только вырубать, так как при выплавке происходит изменение структуры и свойств основного металла. Неполномерность шва устраняют наплавкой дополнительных слоев, а подрезы заваривают тонкими валиковыми швами. Наплавы, натеки, а также чрезмерное усиление шва (лишний металл в сечении шва) удаляют пневматическим зубилом или абразивным инструментом.При перегреве металла выполняют соответствующую термическую обработку.

Усиление соединений со стыковыми швами.

Стыковые швы не усиливают, так как их высота определяется толщиной стыкуемых элементов и устройство валика шва, выступающего от поверхности элементов, может только ухудшить условия его работы из-за концентрации местных напряжений.

Стыковые соединения стержней, забракованные по результатам контроля, могут быть вырезаны или усилены. Вырезанное соединение следует заменить вставкой и заварить вновь. Допускается усиление некачественных сварных соединений накладками согласно схеме, приведенной на рис. 1 и рис. 2.

Рисунок 2. 1 — сварное соединение; 2 — стальная скоба; 3 — накладка;

Рисунок 1. 1 — сварной шов; 2 — накладка; 3 — дефект; 4 — протяженные сварные швы

Если нет возможности купить сборные перемычки, можно сделать металлические.

Кирпичная кладка после набора прочности раствором сама по себе отлично несет собственный вес (при умеренной ширине окна, конечно, и отсутствии нагрузки от перекрытия). Но на период строительства, пока раствор не набрал прочности, кирпичная кладка над проемом нуждается в поддержке. Также кладка нуждается и в дальнейшей поддержке в период эксплуатации, если проем в стене широкий или есть значительная нагрузка (от перекрытия или высокой стены над проемом).

Какие бывают перемычки?

Ну, во-первых, сборные. Их большим достоинством является высокая скорость монтажа, надежность и простота подбора (по альбомам типовых серий). Недостаток — нет завода — нет и перемычек.

Во-вторых, монолитные железобетонные. Такую перемычку нужно рассчитать, подобрать высоту и армирование, да и в изготовлении она сложнее — нужна опалубка, нужно эту опалубку подпереть, связать арматуру и качественно забетонировать. Плюсом является то, что все можно выполнить в условиях строительной площадки, нет зависимости от завода-изготовителя.

И в-третьих, перемычки из металлических прокатных профилей (уголков, швеллеров или двутавров).

Для подбора металлических элементов в качестве перемычек необходимо выполнить расчет и определить, достаточно ли прочности у подобранных элементов, а также, не будет ли прогиб перемычки больше допустимого.

где Мр — расчетный момент, который зависит от длины перемычки и нагрузки, а также от коэффициента надежности по нагрузке,

W — момент сопротивления металлического элемента (для перемычек, составленных из двух уголков или двух швеллеров момент сопротивления составного элемента равен сумме моментов сопротивления каждого из элементов), берется из справочников (например, страницы 408-412 из книги Васильев А.А. «Металлические_конструкции» ) ;

R — расчетное сопротивление стали.

1/200 = Мн*L/(10EI) (2),

где Мн — нормативный момент, который зависит от длины перемычки и нагрузки,

L — расчетная длина перемычки, равная ширине в чистоте плюс 1/3 длины опирания каждой стороны перемычки;

Е — модуль упругости стали;

I — момент инерции перемычки;

1/200 — максимально допустимый прогиб.

Обычно, если нужно подобрать металлический элемент, условия (1) и (2) преобразовывают следующим образом:

W = Mp/(1,12*R) — минимально допустимый момент сопротивления перемычки;

I = 200Мн*L/(10Е) — минимально допустимый момент инерции.

Рассмотрим на примерах подбор перемычке для дверных и оконных проемов.

Исходные данные. Дверной проем в стене толщиной 250 мм, без опирания перекрытия. Высота кладки над перемычкой 900 мм. Ширина проема 1000 мм. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м 3 ) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим момент по формуле

М = qL 2 /8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 1000 + 2*200/3 = 1130 мм = 113 см.

Мн = 0,41*1,132/8 = 0,065 т*м = 65 кН*см;

Мр = 1,1*65 = 73 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 65/(1,12*21) = 2,76 см 3.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*73*113/(10*21000) = 7,85 см 4.

Принимаем перемычку, состоящую из двух уголков 50х50х5 (W = 7,88 см 3 > 0,5*2,76 см 3. I = 11,2 см 4 > 0,5*7,85 см 4.

Исходные данные. Оконный проем в стене толщиной 250 мм. Высота кладки над перемычкой 900 мм. Ширина проема 2000 мм. На стену опираются сборные железобетонные плиты длиной 3600 мм (вес плиты 300 кг/м 2 ), толщина конструкции пола 100 мм (удельный вес 1800 кг/м 3 ), временная нагрузка на перекрытие 200 кг/м 2. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м 3 ) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим нагрузку от плит перекрытия и пола на 1 погонный метр перемычки:

q = (0,3 + 0,1*1,8)*1*3,6/2 = 0,9 т/м.

Определим временную нагрузку на 1 погонный метр перемычки:

q = 0,2*1*3,6/2 = 0,36 т/м.

Определим момент по формуле М = qL 2 /8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 2000 + 2*200/3 = 2130 мм = 213 см.

Мн = (0,41 + 0,9 + 0,36)*2,132/8 = 0,95 т*м = 950 кН*см;

Мр = (0,41*1,1 + 0,9*1,1 + 0,36*1,2)*2,132/8 = 1,06 т*м = 1060 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 1060/(1,12*21) = 45 см 3.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*950*213/(10*21000) = 193 см 4.

Принимаем перемычку, состоящую из двух швеллеров №10 (W = 34,8 см 3 > 0,5*45 см 3. I = 174 см 4 > 0,5*193 см 4 ). >

И напоследок, цитата из СНиП «Каменные и армокаменные конструкции» (для тех, кто подходит к вопросу подбота перемычек более тщательно) — металлических перемычек она тоже касается:

Еще полезные статьи:

Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

В этом разделе Вы можете задать вопросы и получить на них ответы. Комментарии в этой статье я закрываю. Если есть замечания к содержанию статьи, пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Согласно требованиям действующих норм, при устройстве в существующей каменной стене нового проема шириной более 600 мм над ним должна быть установлена перемычка, тип и конструкция которой назначаются в рамках индивидуально разработанного проектного решения.

Самым распространенным способом усиления проемов в каменных стенах является устройство металлической перемычки, состоящих из двух прокатных швеллеров, которые устанавливаются над проемом (с двух сторон, в заранее подготовленные борозды) и соединяются между собой при помощи анкерных шпилек с затянутыми гайками на концах. Данный способ усиления реализуется по типовому конструктивному решению, принципиальные схемы которого приведены на Рис. 2, 3.

При разработке проекта усиления пробиваемого или расширяемого проемов значительная часть рабочего времени конструктора уходит на выполнение простых, но достаточно трудоемких расчетно-вычислительных операций, связанных с подбором оптимального сечения несущих металлических балок проектируемой перемычки (выполнение расчетов по I и II группам предельных состояний).

Представленные ниже таблицы позволяют значительно упростить и ускорить процесс конструирования металлических перемычек, а также минимизировать возможность появления ошибок, которых так сложно избежать при выполнении расчетов вручную.

Методика подбора перемычек по таблицам

Перед тем, как начать пользоваться приведенными ниже таблицами необходимо определить тип проектируемой перемычки в зависимости от характера ее статической работы и схемы нагружения. По данному классификационному признаку все перемычки, устраиваемые в каменных стенах, можно разделить на две большие группы: несущие и ненесущие .

Несущие перемычки воспринимают два вида эксплуатационных нагрузок: давление от веса кирпичной кладки, расположенной над усиляемым проемом, и нагрузку от междуэтажных перекрытий. Ненесущие перемычки воспринимают только вес вышележащей кладки стен. Чтобы определить к какому из двух типов относится проектируемая перемычка достаточно взглянуть на Рис.1.

Рис.1. Схемы несущей и ненесущей перемычек в кирпичных стенах

Таким образом, нагрузка на перемычки от перекрытий не учитывается, если они расположены выше квадрата кладки со стороной, равной пролету перемычки.

Подбор несущих элементов металлических перемычек (швеллеров) производится в соответствии со схемами, представленными на Рис.2-4, по двум известным параметрам: ширине проектируемого проема (B) и толщине стены.

Рис.2. Схема устройства металлический перемычки при ширине проема менее 2 м

Рис.3. Схема устройства металлический перемычки при ширине проема более 2 м

Рис.4. Поперечный разрез 1-1 (к схемам на Рис.2,3)

Таблицы подбора металлических перемычек

(для увеличения изображения кликните по нему)

Таблица 1. Подбор перемычек для стен толщиной 250 мм

Таблица 2. Подбор перемычек для стен толщиной 380 мм

Таблица 3. Подбор перемычек для стен толщиной 510 мм

Таблица 4. Подбор перемычек для стен толщиной 640 мм

Металлические элементы перемычек (прокатные балки) рассчитаны на восприятие давления от вышележащих стен, величина которого эквивалентна весу столба кладки высотой, равной 1/3 пролета перемычки. Несущие перемычки, кроме того, рассчитаны еще и на равномерно-распределенную погонную нагрузку от перекрытий величиной q=4,4 т/пог. м. Для несущих перемычек, устраиваемых в стенах толщиной 250 мм (кладка в 1 кирпич), расчетная погонная нагрузка от перекрытий принята равной q=2,2 т/пог.м.

Для проемов шириной более 3 м и нагрузках, отличающихся от указанных выше, сечение элементов перемычек принимать по расчету.

Устройство перемычек в кирпичных стенах

1. Устройство проемов в кирпичных стенах

2. Дефекты и повреждения сварных швов. Ух устранение. Усиление соединений со стыковыми швами.

Устранение сварочных дефектов:Крупные трещины в швах ликвидируют путем их заварки. Предварительно сверлят сквозные отверстия на расстоянии 40—50 мм от каждого конца трещины, чтобы предупредить ее дальнейшее распространение. Затем пневматическим зубилом, газовым резаком для поверхностной резки или воздушно-дуговым резаком производят V- или Х-образную разделку трещины, зачищают ее кромки от шлака и заваривают обратно-ступенчатым способом (рис. 7). Иногда перед сваркой металл в конце трещины нагревают газовой горелкой до температуры 150—200° С с тем, чтобы шов и нагретые участки остывали одновременно. Это позволяет избежать появления остаточных напряжений на концах шва.Швы с внутренними мелкими трещинами, непроварами, газовыми и шлаковыми включениями полностью вырубают или выплавляют и заваривают вновь. Аналогичным образом поступают с пережженными участками.В сварных конструкциях, изготовленных из углеродистых сталей, применяют как выплавку, так и вырубку швов; в конструкциях же из легированных сталей швы можно только вырубать, так как при выплавке происходит изменение структуры и свойств основного металла. Неполномерность шва устраняют наплавкой дополнительных слоев, а подрезы заваривают тонкими валиковыми швами.Наплавы, натеки, а также чрезмерное усиление шва (лишний металл в сечении шва) удаляют пневматическим зубилом или абразивным инструментом.При перегреве металла выполняют соответствующую термическую обработку.

Усиление соединений со стыковыми швами.

Рисунок 2. 1 — сварное соединение; 2 — стальная скоба; 3 — накладка;

Рисунок 1. 1 — сварной шов; 2 — накладка; 3 — дефект; 4 — протяженные сварные швы

Подбор перемычек в кирпичных стенах

Перед тем как осуществить монтаж перемычек на кирпичные стены, необходимо понять некоторые важные нюансы. Во-первых, что такое перегородка и обязательно ли ее вообще использовать в строительстве?

Перемычкой считается элемент конструкции, который ложится над дверными и оконными проемами и несет нагрузку кирпичных стен. Если давление действует на кладку над проемами, то следует использовать железобетонные перегородки.

Когда воздействие отсутствует или нагрузка на кирпичи вне проема, то допустимо использовать не несущие железобетонные или кирпичные конструкции, обязательное условие – применение качественного раствора и арматуры между рядами кирпичей.

Удобно использовать железобетонные перемычки

Каким же образом правильно подобрать перемычки для кирпичных стен, для каких целей следует их использовать? Все перегородки выполняют следующие функции:

являются основной частью проема;
усиливают конструкцию перекрытий: если верхнюю часть проемов не укреплять, тогда стена обрушится, так как не сможет удерживать нагрузку;
создают основание для дальнейшей укладки рядов.

Для перемычек применяют материалы с высокими прочностными показателями, часто их изготавливают из аналогичного сырья, что и уличная стена, но иногда сырье заготовок отличается по всем имеющимся показателям.

Независимо от типа материала перегородка должна максимально усиливать проем, а также перераспределять силу тяжести над собой. Перед тем, как подобрать необходимые перемычки для кирпичных стен, следует рассмотреть виды.

Их изготавливают из 4 основных материалов:

Если требуется расширить размеры проема, то следует позаботиться о верном расположении перегородки над ним. Расширить высоту вверх не получится, только если убирать ряды снизу. При изменении проема по ширине нужно удлинить балки укрепления, учитывая показатель минимального опирания перемычек на кирпичную стену.

Перегородка из кирпича

При сборке кирпичной перемычки используют подпорки из труб

Опалубка будет удерживаться непосредственно на кладке, при ее демонтаже выступающие камни стесывают. Если ширина проема больше 1,5 м, то короб ложится на деревянные кружала, установленные на ребро. Помимо деревянной конструкции опалубки, также используют опоры из труб, такую конструкцию достаточно легко собрать.

Для этого берут пару кусков трубы диаметром 5 см и закрепляют в большую диаметром 6 см, во время монтажа перегородки из кирпича конструкцию раздвигают в разные стороны, чтобы концы меньших труб входили в саму кладку. На каждый проем следует устанавливать минимум по два кружала, затем из красного кирпича делают кладку лучковых или клинчатых перегородок со швами в виде клиньев.

Сначала выкладывают опорную пяту

Кладка перегородок из кирпича: а — вид спереди, б — сечение перегородки, в —перемычка на опалубке из дерева, г —конструкция на кружалах из труб; 1 — арматура, 2 — доска, 3 —кружала из доски, 4 —кружала Огаркова.

Толщина швов должна быть сверху до 25 мм, а внизу примерно 5-7 мм. Перед тем, как выкладывать перемычки в проёме, важно возвести стены по всему периметру до их уровня. Изначально стоит выложить опорную кирпичную пяту, только после этого произвести установку самой перегородки.

Перед монтажом опорной плоскости следует подготовить необходимый шаблон, потом по изготовленной опалубке выполняют кладку поперечными рядами. Ее важно производить так, чтобы их количество по горизонтали было нечетным. Центральный ряд из кирпича считается замковым, расположен он строго в вертикальном положении.

Кладка клинчатых или лучковых перегородок осуществляется таким образом, чтобы с каждой стороны от пяты к центральному замку ряд завершался центральным кирпичом, затем проверяют правильное расположение швов с помощью веревки, ее закрепляют в местах опорных частей на кирпичной стене.

Если ширина проема больше 2 м, то запрещается проводить кладку клинчатой перемычки, так как они могут обвалиться.

Арочные перемычки

Ряды перегородки укладывают перпендикулярно направлению действующей силы

Монтаж арочных перегородок осуществляется в той же последовательности, что и клинчатых. Швы кирпичей следует располагать перпендикулярно каркасу кладки толщиной 25 мм сверху и 5 мм снизу.

Нагрузка при возведении арок действует по касательной, поэтому ряды стоит укладывать перпендикулярно направлению действующей силы, а швы кладки плотно заполняют цементом. Для увеличения надежности арок ее поверхность необходимо заштукатурить, толщина слоя должна быть не менее четверти толщины кирпича.

Правильное расположение швов проверяется при помощи веревки, а расположение рядов – по шаблону. Собирать деревянный короб для арок следует так, чтобы после укладки всех кирпичей его можно было легко ослабить, опустить и разобрать. Под кружала устанавливают клинья, с помощью которых опалубка поднимается или опускается.

После монтажа арки из кирпича ее необходимо выдержать в опалубке. Точное время застывания раствора зависит от марки цемента.

Железобетонные перемычки

Готовые перемычки сэкономят время

Монтаж перегородок из железобетона предназначен для усиления проема в несущей стене. Предварительно следует произвести расчет, а уже по нему осуществляют подбор перемычки в кирпичных стенах. Часто строители не закупают готовые изделия, а делают заготовку на месте, так как стоимость собранного товара намного выше, чем изготовленного в домашних условиях.

Устанавливают опалубку из досок, прокладывают в нее арматуру и заполняют готовым бетонным раствором. Устройство перемычки в кирпичных стенах чаще всего зависит от самого изделия, геометрии проема и давления на стены. Если нет ни времени, ни возможности изготовить деталь самостоятельно, то устанавливают готовые перегородки. Подробнее о видах перемычек смотрите в этом видео:

Для надежного их удерживания требуется дополнительно проложить арматурный пояс только на границе соприкосновения железобетона и несущей стены.

При монтаже железобетонных конструкций важно соблюдать рекомендованные правила их установки. Как подобрать подходящие перемычки для кирпичных стен? Они должны полностью охватывать весь проем, а также минимально опираться по 25 см на каждый край.

Чаще всего применяют в строительстве стандартные прямые заготовки, но при желании выполнить перемычку можно любой формы, стоит лишь предварительно изготовить шаблон. Гораздо надежнее будет использование железобетонной полукруглой разновидности вместо клинчатой кирпичной, ее также можно применять на проемах шириной больше 2 м.

Металлическая

Перед выбором балки сделайте расчеты на прогиб

Для усиления отверстий в несущей стене применяют металлические элементы. Перегородки выполнены из железного уголка, материал которого имеет высокую прочность и способен справиться с большим давлением на поверхность.

Как верно подобрать перемычки для кирпичных стен? Перед тем, как подбирать металлические углы, следует выполнить расчет для предотвращения прогиба перегородки выше установленных норм, затем требуется определить прочность выбранных железных элементов.

Для монтажа железного профиля в проем подгоняют деталь под швы между кирпичами кладки, края нет необходимости укреплять дополнительно стыковочной арматурой. Подробнее о том, как изготовить перемычку, смотрите в этом видео:

Чтобы уголок прочно удерживался и справлялся с нагрузкой, его важно положить минимум по 15 см на каждую сторону.

Сборные железные перегородки применяются для всех видов сооружений. Расчет усиления проводить перед монтажом не требуется.

Перекрытия из дерева

Деревянные перемычки недолговечны, но дешевы

Такие конструкции очень часто используются в строительстве частных домов из кирпича.

К недостаткам деревянных изделий относят: малую долговечность, неспособность справляться с высокой нагрузкой, гниение материала.

Единственным плюсом можно считать невысокую стоимость готового изделия.

Минимальное опирание перемычек из дерева на стены должно быть не меньше 15 см с каждой стороны. Установка перегородок из данного материала в настоящее время осуществляется только в каркасных домах.

Что такое перегородка

Устройство перегородок из кирпича

Монтаж каркасных перегородок

Устройство усиленных проемов в кирпичных стенах

Укрепление с помощью швеллеров
Перемычка с вертикальными стойками
Перекладина из уголков

Проемы в кирпичных стенах устраиваются по разным причинам. Любое отверстие, сделанное в готовой кладке, нуждается в такой операции, как усиление. При устройстве проема обязательно разрушается часть стены, и без процедур по укреплению ослабленная стенка никак не обойдется, так как вряд ли она сможет выдерживать воздействующие на нее нагрузки расположенных выше конструктивных элементов строения. Усиливать необходимо не только проемы дверей и больших окон, но и участки стены, в которые будут вставлены даже небольшие окошки. Стоит добавить, что в приведенных ниже советах не будут описываться мероприятия по согласованию изменений в проекте строения. Будет рассказано только о способах укрепления стен.

Кирпичная перемычка принимает и передает нагрузку от веса перекрытия, крыши или верхних частей кладки на стену.

Существует несколько методов усиления проемов в кирпичных стенах. У всех мероприятий по их укреплению одна задача – снять нагрузку с разбираемого участка стены. Выдерживать вес находящихся выше окон перекрытий и кладки должны будут прочные перекладины. Иногда достаточно укрепить только верхнюю часть проема, но в некоторых случаях приходится строить внушительный каркас практически по его периметру. Тем не менее устройство проема всегда начинается с нанесения на перегородку его контуров и отметок для установки элементов усиления.

Укрепление с помощью швеллеров

Рисунок 1. Схема усиления проема в несущей стене с подведением перемычки из швеллеров и обрамлением уголками.

Один из способов усиления проемов в кирпичных стенах – установка над будущим отверстием 2-х швеллеров с обеих сторон стены. Кроме того, эти профили будут связаны между собой. Швеллеры выдерживают гораздо большую нагрузку, чем уголки, поэтому ими усиливают широкие проемы, над которыми находится большое количество рядов кирпичной кладки. На рис. 1 показано, как выглядит усиленный профилями проем.

Его устройство простое. В 2-х швеллерах высверливаются отверстия под шпильки или болты от М 16 до М 24. Отверстия в профилях должны находиться друг напротив друга. Расстояние между ними не должно превышать 0,5 м. При этом в перемычке не должно быть меньше 3-х шпилек. Длина швеллеров должна превышать ширину проема на 1 м. Над будущим проемом выбивается ниша, высота которой должна соответствовать ширине профиля, а глубина – ширине его боковин.

Швеллер фиксируется в борозде с помощью раствора. После этого с другой стороны стенки вырубается еще одна ниша. Через установленный швеллер высверливаются отверстия в стене. В профиль и стену вставляются шпильки или болты. Под гайками или головками обязательно должны находиться шайбы большого диаметра. С другой стороны в нишу закладывается раствор. На крепеж насаживается второй швеллер, на шпильки опять накидываются шайбы. Оба профиля стягиваются друг с другом гайками. После этого можно начинать разборку стены.

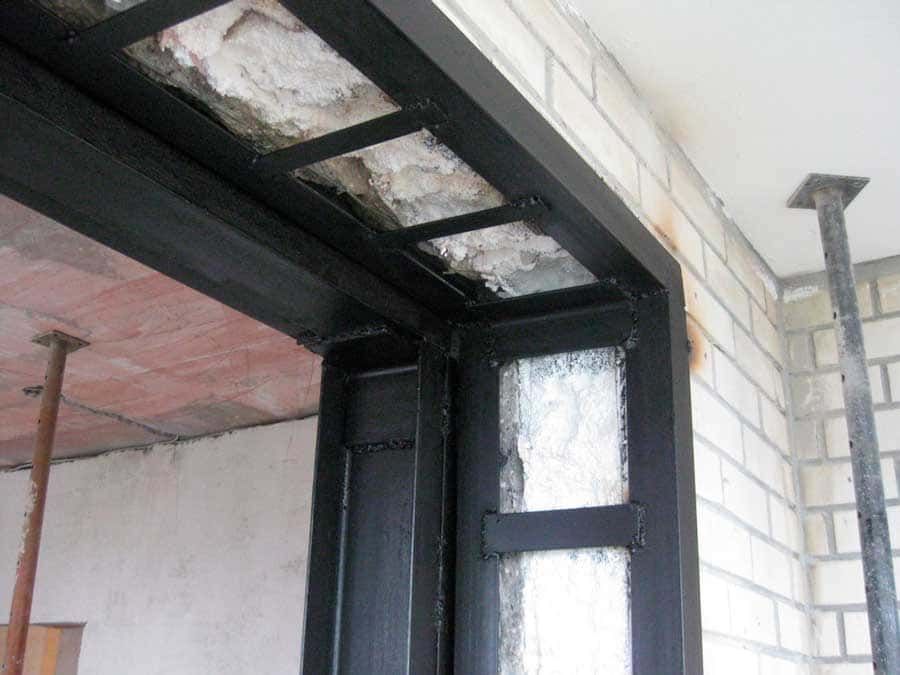

Схема усиления проема в несущих стенах с подведением рам из швеллеров

Разберите несколько рядов под перемычками и приварите между швеллерами стальную полосу, ширина которой равняется расстоянию между профилями. Толщина полосы должна составлять не меньше 6 мм. Теперь у вас готова перемычка, способная выдержать давление расположенных над ней стен и перекрытий. Вместо приваривания сплошной полосы можно скрепить швеллеры часто расположенными стальными отрезками. Теперь можно заканчивать устройство проема под окно.

Итак, чтобы провести усиление проемов, нужно приготовить:

перфоратор;
швеллеры и листовой прокат;
шпильки с шайбами и гайками;
шлифмашинку;
сварочный аппарат;
раствор.

Вернуться к оглавлению

Перемычка с вертикальными стойками

Рисунок 2. Схема перемычки с вертикальными стойками.

Более усиленная конструкция получается, когда перемычки передают часть нагрузки на стальные стойки, опирающиеся на основание проема. Ее устройство показано на рис. 2. Укрепление таким методом проводится, когда ширина проема превышает 1,5 м. Стойки выполняются из уголков. Они привариваются к перемычке и свариваются между собой стальными полосами. Сами полосы крепятся анкерами, которые вставляются в стену через отверстия в металле и кирпичах.

Для усиления проемов в кирпичных стенах можно устанавливать стойки (несколько по-иному). Они изготавливаются из 4-х швеллеров, устанавливаемых попарно вдоль вертикалей проема. Их пары также связываются между собой стальными листами, а пустоты под ними заполняются раствором. Делая разметку для будущего окна или двери, учитывайте габариты стальных опор.

Вернуться к оглавлению

Перекладина из уголков

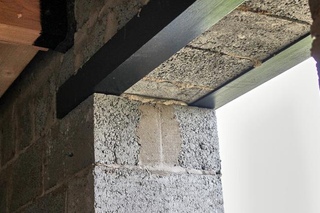

Усиление проемов для окна можно проводить и без швеллеров. Вместо них применяются уголки 60х60 с толщиной металла не менее 5 мм. Такие перемычки можно делать для небольших окошек, для которых в стене вырубается отверстие шириной менее 60 см. Кроме того, на такие перемычки не должны воздействовать большие нагрузки.

Для уголков нет необходимости вырубать в стене широкие ниши. Достаточно сделать горизонтальные штробы, в которые будет вставлен профиль. Операция выполняется до разборки участка стены. В уголках высверливаются отверстия для крепежа. Один из профилей вставляется в борозду, и через его отверстия на кладку наносятся точки сверления. Перемычка вынимается из стенки. После этого в кладке сверлятся сквозные отверстия. Важно, чтобы сверло входило в стенку строго перпендикулярно ее плоскости. По окончании сверления с другой стороны стенки также пробивается паз для уголка. После этого уголки стягиваются накручиванием гаек на шпильки. Шайбы должны быть установлены с 2-х сторон.

Как только вы зафиксировали горизонтальную перекладину, можете приступать к разборке кирпича.

Не забудьте усилить перекладину, приварив к уголкам стальные полосы.

Источники: http://www.studfiles.ru/preview/4306357/page:17/, http://moyastena.ru/iz-kirpicha/minimalnoe-opiranie-peremychek-na-kirpichnuyu-stenu, http://ostroymaterialah. ru/kirpichi/ustroistvo-proemov-v-kirpichnyx-stenax.html

lor-zrs.ru

Статьи на тему «Стены и перемычки в стенах»

Как выбрать материалы для стен дома? Как разобраться с многочисленными перемычками и подобрать их правильно и экономично? А если вдруг нужно сделать металлическую перемычку? Или пробить проем в существующей стене? На эти и на многие другие вопросы вы найдете ответы в данном разделе.

Выбор материала для стен

Основной конструкцией дома, несомненно, являются стены. При нынешнем развитом рынке строительных материалов заказчику довольно сложно определиться с материалом стен для дома. Обилие выбора, широкий диапазон цен и массовая реклама могут привести к растерянности даже искушенного в вопросах строительства человека. В этой статье мы поможем Вам определиться с тем, на какую информацию стоит, прежде всего, обращать внимание. Потому что помимо внешнего вида и стоимости строительного материала на первом месте всегда остается его качество.

Подробнее

Как подобрать перемычки в кирпичных стенах

В кирпичной кладке над оконными и дверными проемами необходимо укладывать перемычки — обычно это железобетонные элементы заводского изготовления по типовой серии 1.038.1-1 или в случае больших пролетов — по серии 1.225-2. Также, если нет возможности купить готовые перемычки, можно в условиях стройки выполнить армированные монолитные железобетонные перемычки или балки из металлических элементов — все зависит от размеров проема и нагрузки на стену.

Подробнее

Устройство металлической перемычки

Если нет возможности купить сборные перемычки, можно сделать металлические. Кирпичная кладка после набора прочности раствором сама по себе отлично несет собственный вес (при умеренной ширине окна, конечно, и отсутствии нагрузки от перекрытия). Но на период строительства, пока раствор не набрал прочности, кирпичная кладка над проемом нуждается в поддержке. Также кладка нуждается и в дальнейшей поддержке в период эксплуатации, если проем в стене широкий или есть значительная нагрузка (от перекрытия или высокой стены над проемом).

Подробнее

Подбираем перемычки в кирпичных перегородках – примеры расчета

Проем №1. Подбираем перемычку для проема 0,8 м в кирпичной перегородке толщиной 120 мм. Это самая простая часть нашей задачи – перемычки в перегородках. В принципе, их можно не рассчитывать, а просто подбирать по ширине проема. Но задача поставлена – считать будем. Весь расчет для удобства сведен в таблицу.

Подробнее

Подбираем перемычки в несущих кирпичных стенах — примеры расчета

Проем №7. Подбираем перемычку для проема шириной 1,0 м в несущей стене толщиной 380 мм с опиранием перекрытия с одной стороны. Здесь нужно обратить внимание на то, что пакет будет состоять из разных перемычек. Со стороны опирания перекрытия устанавливается несущая перемычка (несущая способность – не менее 800 кг/м, согласно общей части пояснительной записки серии 1.038.1-1). С той стороны, где плита не опирается можно установить перемычку, которая просто выдержит вес кладки. Еще нужно знать, в каких случаях вообще нужно учитывать нагрузку от перекрытия, покрытия, балок и прочих несущих элементов.

Подробнее

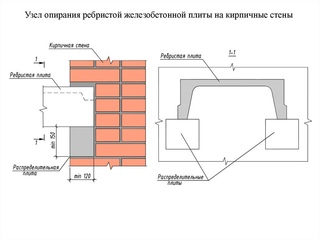

Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия

Один из наиболее часто задаваемых вопросов: нужен ли распределительный монолитный пояс под перекрытием, если стены газобетонные? Очень хочется сказать: не просто нужен, но обязателен. Но это говорит опыт проектировщика – сколько строителей обращались с проблемой: трещит газобетон! И причин у такой проблемы много: это и неправильно выбранная марка газобетона, и отсутствие расчета, и к сожалению, просто плохое качество материала. Но заказчика такой довод, как опыт, обычно не устраивает, ему нужны более веские основания – он-то знает, что стена с монолитным поясом будет стоить дороже стены без него. Рассмотрим, какие варианты вообще возможны

Подробнее

svoydom.net.ua

Оконные перемычки своими руками — бетонные перемычки (+фото)

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Основные особенности

Перемычки для окон

Современные технологии строительства предусматривают возможность использования нескольких видов перемычек:

заводских железобетонных;

монолитных изделий, сделанных непосредственно на объекте;

металлических;

кирпичных;

комбинированных.

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные перемычки своими руками, сэкономив время и значительные средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Если на стену, в которой организуется проем, передается тяжесть перекрытий или ограждающих стен, то рекомендуется обустраивать несущие перемычки. При отсутствии таких нагрузок используют самонесущие (ненесущие) железобетонные, металлические или кирпичные перемычки. В некоторых случаях выполняются клинчатые (арочные) перемычки, служащие дополнительным украшением экстерьера или интерьера здания. Их также используют для организации проемов в помещениях со сводчатыми потолками (перекрытиями).

Строительство арочной перемычки Обратите внимание! Планируя сделать оконные перемычки, следует помнить о правильном подборе длины изделия. В несущих стенах опирание изделий на стены должно составлять не меньше 250 мм, в самонесущих конструкциях – не меньше 120 мм.

Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте двумя способами:

Заливка на площадке, с дальнейшей установкой изделия.

Заливка над проемом с помощью съемной, разборной опалубки.

В качестве и надежности таких перемычек нет большой разницы.

Обратите внимание! Могут возникнуть проблемы на стадии подъема изделий и их монтажа. Поэтому, как правило, оконные перемычки производятся прямо на стеновой конструкции.

Устройство железобетонных перемычек

Каркас опалубки

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Специалисты советуют применять саморезы, которые легко в дальнейшем демонтировать с помощью шуруповерта.

Схема сборки опалубки Боковые щиты опалубки должны перекрывать проем по ширине и высоте. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

Арматура для перемычек

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание! Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание! Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава. Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Видео

Опалубку для заливки оконных перемычек можно сделать из газобетона:

Фото

Перемычки из блоков Изготовление опалубки для перемычек Оконные перемычки в опалубке Перемычки с помощью несъемной опалубки Распределение нагрузки на перемычку Схема строительства стальных перемычек

stroysvoimirukami.ru

Подбираем перемычки в самонесущих кирпичных стенах

Исходные данные для расчета можно посмотреть в статье «Как подобрать перемычки в частном доме — примеры расчета».

Проем №4.

Подбираем перемычку для проема 1,2 м в кирпичной стене толщиной 380 мм.

Теперь перейдем к перемычкам в самонесущих стенах. У нас проемов №4 три – два оконных и один дверной. У них одинаковая отметка верха, поэтому и пакет перемычек для них будет одинаков. Заметьте, толщина стены 380 мм – здесь можно разгуляться и подобрать либо три брусковые перемычки ПБ (выпуск 1 серии 1.038.1-1), либо одну плитную ПП (выпуск 2 серии 1.038.1-1). На каком из пакетов остановится, обычно показывает рынок – в наличии не всегда есть все перемычки, поэтому лучше согласовать с заказчиком.

И еще запомните один момент: никогда не подбирайте перемычки с шифром 1 (1ПБ10-1, 1ПБ13-1 и 1ПБ16-1 – их высота 65 мм) для самонесущих стен – они предназначены только для перегородок. Начинайте с перемычек с шифром 2 и более.

Ширина проема

1,2 м

Толщина стены

0,38 м

Предварительно подбираем перемычку (таблицы 1 и 5 серии 1. 038.1-1, вып. 1 и 2), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)

1) 1,2+2*0,1=1,4 м – минимальная длина перемычки (предварительно), т.е. нам подходит пакет из трех брусковых перемычек 2ПБ16-2 (сечение 0,12х0,14 м, масса 65 кг, минимальная глубина опирания 0,1 м, длина 1,55 м, допустимая расчетная нагрузка 250 кг/м, расчетный пролет 1,45 м)

2) 1,2+2*0,1=1,4 м – минимальная длина перемычки (предварительно), т.е. нам подходит плитная перемычка 2ПП17-5 (сечение 0,38х0,14 м, масса 223 кг, минимальная глубина опирания 0,1 м, длина 1,68 м, допустимая расчетная нагрузка 500 кг/м, расчетный пролет 1,58 м)

Высота кладки над пермычкой

3,3-2,1-0,14=1,06 м

Высота кладки, нагрузка от которой учитывается (равна 1/3 пролета – при кладке в летних условиях, согласно п. 6.47 СНиП «Каменные и армокаменные конструкции»)

1) 1,45/3=0,48 м

2) 1,58/3=0,53 м

Расчетная нагрузка на погонный метр одной перемычки с учетом ее собственного веса (здесь 1,1 – коэффициент надежности по нагрузке; 1800 кг/м3 – объемный вес кладки)

1) для 2ПБ16-2 нагрузка равна: 1,1*0,12*0,48*1800 + 1,1*65/1,55 = 160 кг/м

2) для 2ПП17-5 нагрузка равна: 1,1*0,38*0,53*1800 + 1,1*223/1,68 = 545 кг/м – это больше допустимой нагрузки на перемычку 500 кг, необходимо принять следующую перемычку 2ПП18-5 с несущей способностью 550 кг и проверить ее (в данном примере эта проверка рассматриваться не будет)

Окончательно принимаем

Пакет из трех перемычек 2ПБ16-2

В примере плитная перемычка была рассмотрена для общего развития – она тяжелая и дорогая, ее монтаж более трудоемок. Но знать наши возможности – что бывают еще и такие перемычки – лишним не будет.

Нужно еще добавить пояснение по определению нагрузки на перемычку. Перемычки бывают разной ширины, и их количество на пакет перемычек тоже разнится в зависимости от толщины стены. Но нагрузка на перемычку условно приходится не от всей стены, а от ее части – толщина которой совпадет с шириной перемычки. Из рисунка должно быть понятно.

Проем №5.

Подбираем перемычку для проема шириной 1,6 м в самонесущей стене толщиной 380 мм.

Ширина проема

1,6 м

Толщина стены

0,38 м

Предварительно подбираем перемычку (таблицы 1 и 5 серии 1. 038.1-1, вып. 1), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)

1,6+2*0,1=1,8 м – минимальная длина перемычки (предварительно), т.е. нам подходит перемычка 2ПБ19-3 (сечение 0,12х0,14 м, масса 81 кг, минимальная глубина опирания 0,1 м, длина 1,94 м, допустимая расчетная нагрузка 300 кг/м, расчетный пролет 1,84 м)

Высота кладки над пермычкой

3,3-2,1-0,14=1,06 м

1,84/3=0,61 м

1,1*0,12*0,61*1800 + 1,1*81/1,94 = 191 кг/м < 300 кг/м

Окончательно принимаем

Пакет из трех перемычек 2ПБ19-3

Проем №6.

Подбираем перемычку для проема шириной 1,8 м в самонесущей стене толщиной 380 мм.

Ширина проема

1,8 м

Толщина стены

0,38 м

Предварительно подбираем перемычку (таблицы 1 и 5 серии 1.038.1-1, вып. 1), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)

1,8+2*0,1=2,0 м – минимальная длина перемычки (предварительно), т.е. нам подходит перемычка 2ПБ22-3 (сечение 0,12х0,14 м, масса 92 кг, минимальная глубина опирания 0,1 м, длина 2,2 м, допустимая расчетная нагрузка 350 кг/м, расчетный пролет 2,1 м)

Высота кладки над пермычкой

3,3-2,1-0,14=1,06 м

2,1/3=0,7 м

1,1*0,12*0,7*1800 + 1,1*92/2,2 = 212 кг/м < 350 кг/м

Окончательно принимаем

Пакет из трех перемычек 2ПБ22-3

Еще статьи на тему перемычек:

Как подобрать перемычки в кирпичных стенах

«Подбираем перемычки в кирпичных перегородках – примеры расчета. Проемы №1-3.»

Подбираем перемычки в несущих кирпичных стенах — примеры расчета. Проемы №7-11.

Как выполнить чертеж перемычек — схему перекрытия оконных и дверных проемов

Устройство металлической перемычки

Еще полезные статьи:

«Выбор материала для стен»

«Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия.»

«Как рассчитать стены из кладки на устойчивость.»

«Как пробить проем в существующей стене.»

class=»eliadunit»>

Добавить комментарий

svoydom.net.ua

Правила монтажа перемычек на кирпичные стены

Федор, Воронеж задаёт вопрос:

Добрый день! Мы с отцом решили построить загородный домик. В качестве материала изготовления было решено воспользоваться кирпичом. Давно в школе на уроках труда у нас были занятия по укладке кирпича, поэтому строительство решили выполнить самостоятельно. Сначала монтаж кирпича шел не очень быстро, но немного набив руку, работа начала спориться. Дойдя до строительства оконных проемов, нам подсказали, что в верхней их части нужно установить перемычки. Подскажите, пожалуйста, как выполняется монтаж перемычек на кирпичные стены и зачем они нужны?

Эксперт отвечает:

Перемычка — это такая часть стены, которая держит на себе всю массу выполненной кладки кирпичей. С ее помощью выполняется не только защита от обрушения, но и связка различных элементов стены. При помощи такой связки повышаются прочностные характеристики и качество стеновых пролетов.

Перемычки бывают кирпичными, бетонными и металлическими. Кирпичные укладываются в виде арок или дугообразных элементов, создающих надежную опору верхней части кладки. Собираются они специальным способом, который называется замок.

Бетонные изделия имеют меньшую массу и стоят гораздо дешевле. Но их монтаж выполняется гораздо сложнее. Самым оптимальным вариантом являются перемычки из металлических профилей. Их легко можно подогнать под любой размер окна или двери. Кроме того, металл позволяет выдерживать очень серьезные нагрузки.

Для монтажа перемычек на кирпичные стены, если они самонесущие и имеют большую ширину проема, чаще всего применяются перемычки, изготовленные из камней или кирпича. Их выкладывают рядами, применяя для связки цементно-бетонную смесь высокой марки. Чтобы повысить прочностные характеристики перемычки, необходимо в тело сооружения заложить арматуру из металлических стержней.

Стандартное перемыкающее устройство должно составлять не менее 5 рядов в высоту, а его длина — не менее 500 мм. Такие размеры необходимы, для того чтобы выдержать требуемые прочностные качества строения. Для их изготовления необходимо соорудить деревянную опалубку из досок толщиной в 40-50 мм.

Тогда же, когда соединяющую конструкцию невозможно изготовить из кирпича, можно воспользоваться железобетонными изделиями. Они бывают 2 видов — сборными и монолитными. Монолитные выполняются в виде одной целой детали, но при этом имеют большой вес. Для облегчения монтажных работ применяются сборные перекрытия, изготовленные из нескольких деталей. Их собирают уже непосредственно по месту монтажа.

Во время их установки размер части, заходящей на кирпичные стены, должен быть не менее 20-25 см. Если размер пролета будет составлять менее 2 метров, укладочные работы можно выполнить вручную. В других случаях без использования подъемных механизмов не обойтись.

Если планируется построить небольшое строение с малыми пролетами, то можно воспользоваться металлическими поддерживающими деталями. Для этого лучше всего использовать швеллер. Его необходимо вмонтировать в стену таким образом, чтобы глубина его залегания по бокам составляла 25-30 см. Преимущество такого устройства будет заключаться в простоте установки, отсутствии выполнения больших и сложных расчетов и высоких прочностных характеристиках. Но при подборе этих металлических изделий надо использовать металл хорошего качества, это позволит избежать прогибов детали во время ее эксплуатации.

1pokirpichy.ru

Как подобрать перемычки в кирпичных стенах

Железобетонные перемычки по серии 1.038.1-1

. Подобрать перемычки по данной серии просто. Нужно знать:

— ширину проема,

— нагрузку на перемычку от собственного веса, веса стены и перекрытия (обычно для жилых домов, в которых нет больших нагрузок, можно выделить три типа: 1 — случай, когда на стену опирается перекрытие; 2 — когда стена самонесущая и перекрытие не опирается; 3 — когда перемычка укладывается в кирпичной перегородке толщиной 120 мм).

Все перемычки в серии имеют обозначение, например 2ПБ18-8 и приведены в виде таблицы, в которой указаны необходимые характеристики — размеры, вес и допустимая нагрузка на перемычку.

Что зашифровано в названии перемычки 2ПБ18-8?

ПБ — это марка. Есть марка ПБ — перемычки брусковые шириной 120 или 250 мм, которые нужно набирать по несколько штук в зависимости от ширины стены и толщины перемычки (для перегородки толщиной 120 мм укладывается одна перемычка, для стены толщиной 380 мм — уже две или три перемычки). А есть марка ПП — это перемычки плитные шириной 380 или 510 мм, рассчитанные на то, чтобы перекрыть сразу всю стену по ширине.

2 — это шифр, скрывающий в себе размеры сечения перемычки. Так перемычка с шифром 1ПБ имеет сечение 120х65 мм, где 120 мм — это ширина перемычки; шифр 2ПБ — 120х140 мм; шифр 3ПБ — 120х220 мм; шифр 4ПБ — 120х290 мм; шифр 5ПБ — 250х220 мм (250 мм — ширина). Для плитных перемычек свои значения. Все это можно посмотреть в таблицах серии 1.038.1-1.

18 — в этом шифре заложена длина перемычки 1810 мм. Если вычесть глубину опирания на стену с двух сторон по 100 мм, получим максимальную ширину проема для данной перемычки 1610 мм.

8 — это нагрузка, которую перемычка выдерживает (в данном случае 800 кг/м). Например, если это 8, то перемычка отлично справится с самонесущей стеной, если 1 — это только для перегородок, а начиная с 27 и выше можно применять для стен, на которые опирается перекрытие.

Как просто подобрать перемычку по серии 1.038.1-1? Разберем на примерах:

Пример 1. Проем в кирпичной перегородке толщиной 120 мм размером 900 мм. Кладка в летних условиях.

Нагрузка на такую перемычку небольшая, для перегородок подходят три типа перемычек:

1ПБ10-1 (длиной 1030 мм), 1ПБ13-1 (длиной 1290 мм) и 1ПБ16-1 (длиной 1550 мм). Минимальная глубина опирания перемычки на стену 100 мм.

Определим длину перемычки: 900 + 100 + 100 = 1100. Таким образом, нам подходит перемычка длиной 1290 мм марки 1ПБ13-1.

Другие примеры подбора перемычке в перегородках здесь.

Пример 2. Самонесущая стена (перекрытие на нее не опирается) толщиной 250 мм, над проемом высота стены 900 мм, проем размером 1400 мм. Кладка в зимних условиях.

Так как ширина стены 250 мм, перемычек нужно две по ширине стены.

В зимних условиях на самонесущую перемычку берется нагрузка от высоты стены, равной расчетному пролету перемычки. Предварительно принимаем расчетный пролет равным 1400 + 2*100/3 = 1470 мм (здесь 100 мм — глубина опирания перемычки). Т.к. 1470 мм > 900 мм (высоты кладки над перемычкой), то в расчете будет участвовать величина 900мм.

Определим нагрузку на 1 погонный метр перемычки:

0,25*0,9*1,8*1,1/2 = 0,23 т/м = 230 кг/м (здесь 1,8 т/м3 — вес кирпича, 1,1 — коэффициент надежности, 2 – количество перемычек), при этом собственный вес перемычки еще не был добавлен. С учетом того, что нужно будет учесть собственный вес перемычки, выберем нагрузку в таблице серии 300 кг/м. Выбираем перемычку с индексом 3. Для этих перемычек минимальная глубина опирания 100 мм.

Определим наименьшую возможную длину перемычки: 1400 + 100 + 100 = 1600 мм.

Подбираем перемычку длиной 1940 мм 2ПБ19-3.

Нагрузка от собственного веса этой перемычки равна 81/1,94 = 42 кг/м, таким образом, несущей способности 300 кг/м достаточно, чтобы выдержать нагрузку, равную 230 + 42 = 272 кг/м.

Еще примеры подбора перемычек в самонесущих стенах здесь.

Пример 3. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 3 м с одной стороны, над проемом высота стены 900 мм, проем размером 1350 мм. Кладка в летних условиях.

Для этого варианта нужно подобрать две разные перемычки — несущую со стороны опирания перекрытия и менее мощную с другой стороны. Чем больше несущая способность перемычки, тем она дороже.

При кладке в летних условиях нагрузка от перемычки берется от 1/3 расчетного пролета перемычки. Но для несущей перемычки берется вся высота кладки — от верха перемычки до низа перекрытия, т.е. нагрузку будем рассчитывать от высоты 900 мм. А вот для ненесущей перемычки предварительно примем расчетный пролет равным 1350 + 2*100/3 = 1420 мм, тогда 1420/3 = 470 мм — высота кладки, от которой определим нагрузку для ненесущей перемычки.

Определим нагрузку на 1 погонный метр стены со стороны опирания перекрытия:

1,1*0,3*0,5*3 + 1,2*0,15*0,5*3 + 0,66*1,1*1,8*0,38*0,9 = 1,21 т/м = 1210 кг/м (здесь 1,1 и 1,2 — коэффициенты, 0,3 — нагрузка от 1 кв. м перекрытия, 0,5*3 — половина пролета перекрытия, 0,15 — временная нагрузка, 0,66*1,1*1,8*0,38*0,9 — две трети нагрузки от веса стен, определяется как в примере 2). Ближайшая большая нагрузка в таблицах серии 2800 кг/м. Выбираем перемычку с индексом 27. Для этих перемычек минимальная глубина опирания 230 мм, ширина перемычки 250 мм.

Определим наименьшую возможную длину перемычки: 1350 + 230 + 230 = 1810 мм.

Подбираем перемычку длиной 1810 мм 5ПБ18-27. Нагрузка от веса этой перемычки равна 250/1,81 = 138 кг/м, итого нагрузка на перемычку 1210 + 138 = 1348 кг/м, что значительно меньше допустимой нагрузки 2800 кг/м – прочность обеспечена.

Нагрузка на 1 погонный метр стены со стороны, на которую перекрытие не опирается равна:

0,33*1,1*1,8*0,38*0,47 = 0,117 т/м = 117 кг/м (здесь 0,33 — 1/3 ширины стены). Ближайшая большая нагрузка 250 кг/м.

Выбираем перемычку с индексом 2, для нее глубина опирания 100 мм.

Определим наименьшую возможную длину перемычки: 1350 + 100 + 100 = 1550 мм.

Максимальная длина перемычек с индексом 2 равна 1480 мм, что меньше требуемой. Подбираем наиболее подходящую перемычку 2ПБ19-3 (длиной 1940 мм) или 3ПБ18-8 (длиной 1810 мм). Если добавить к полученной нагрузке 223 кг/м собственный вес любой из выбранных перемычек, мы убедимся, что их несущей способности достаточно.

Другие примеры подбора перемычек в несущих стенах можно найти здесь.

Пример 4. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 6 м с одной стороны и 4,2 м с другой, над проемом высота стены 900 мм, проем размером 1200 мм. Кладка в зимних условиях.

В зимних условиях нагрузка берется от части стены, высота которой равна расчетному пролету перемычки. Т.к. ширина проема 1200 мм больше высоты стены над проемом 900 мм, то в расчете будет участвовать величина 900 мм.

Определим нагрузку на 1 погонный метр:

1,1*0,3*5,1 + 1,2*0,15*5,1 + 0,68 = 3,3 т/м = 3300 кг/м (здесь 1,1 и 1,2 — коэффициенты, 0,3 — нагрузка от 1 кв. м перекрытия, 5,1 = (6+4,2)/2 м — длина сбора нагрузки от перекрытия, 0,15 — временная нагрузка, 0,68 = 0,38*0,9*1,8*1,1 т/м — нагрузки от веса стены).

Подберем плитную перемычку. Нагрузка на нее без учета собственного веса 3300 кг/м.

Ближайшая большая нагрузка 7200 кг/м. Выбираем перемычку с индексом 71. Минимальная глубина опирания для таких перемычек 170 мм.

Определим длину перемычки: 1200 + 170 + 170 = 1540 мм. Подбираем плитную перемычку 3ПП16-71 длиной 1550 мм.

Скачать серии железобетонных перемычек можно здесь:

Серия 1.038.1-1, выпуск 1 «Перемычки брусковые для жилых и общественных зданий»

Серия 1.038.1-1, выпуск 2 «Перемычки плитные для жилых и общественных зданий. Рабочие чертежи»

Серия 1.038.1-1 Перемычки железобетонные вып.4

Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами Выпуски 3,5-13

И напоследок, цитата из СНиП «Каменные и армокаменные конструкции» (для тех, кто подходит к вопросу подбора перемычек более тщательно:

Еще статьи на тему перемычек:

Как подобрать перемычки в частном доме — примеры расчета.

«Подбираем перемычки в кирпичных перегородках – примеры расчета. Проемы №1-3.»

Подбираем перемычки в самонесущих кирпичных стенах — примеры расчета. Проемы №4-6.

Подбираем перемычки в несущих кирпичных стенах — примеры расчета. Проемы №7-11.

Как выполнить чертеж перемычек — схему перекрытия оконных и дверных проемов

Устройство металлической перемычки

Еще полезные статьи:

«Выбор материала для стен»

«Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия.»

«Как рассчитать стены из кладки на устойчивость.»

«Как пробить проем в существующей стене.»

class=»eliadunit»>

Ремонт квартиры, цена 150 000, Квартира, Москва

Описание работ

Добрый день, необходима бригада на выполнение работ по отделке квартир, список работ ниже (муниципалка). Звоните, предлагайте цену за работы и материал (отдельно).
№
п/п Характеристики товаров, работ, услуг
Ед. изм. Количество
Раздел: Разборка конструкций
1 Разборка деревянных заполнений проемов дверных и воротных м² 3,6
2 Разборка кирпичных стен м³ 0,92
3 Пробивка проемов в конструкциях из кирпича м³ 0,75
4 Устройство металлических перемычек в стенах существующих зданий Кг
45
5 Установка блоков в наружных и внутренних дверных проемах в перегородках и деревянных нерубленых стенах, площадь проема до 3 м² М2 7,2
6 Смена дверных приборов замки врезные шт 4
7 Установка подоконных досок из ПВХ в каменных стенах толщиной свыше 0,51 м п. м 6,8
Раздел: Полы
1 Устройство покрытий дощатых толщиной 36 мм м² 53
2 Устройство покрытий из линолеума на клее «Бустилат» м² 53
3 Устройство плинтусов поливинилхлоридных на винтах самонарезающих м.п 40
Раздел: Стены, перегородки
1 Кладка отдельных участков кирпичных стен и заделка проемов в кирпичных стенах при объеме кладки в одном месте до 5 м³ м³ 5,7
Раздел: Отделочные работы
1 Ремонт штукатурки внутренних стен по камню и бетону цементно-известковым раствором, площадью отдельных мест до 1 м² толщиной слоя до 20 мм м² 10
2 Ремонт штукатурки откосов внутри здания по камню и бетону цементно-известковым раствором прямолинейных м² 2
3 Штукатурка поверхностей внутри здания цементно-известковым или цементным раствором по камню и бетону улучшенная стен м² 82
4 Покрытие поверхностей грунтовкой глубокого проникновения за 1 раз потолков м² 54
5 Окраска поливинилацетатными водоэмульсионными составами улучшенная по штукатурке потолков м² 54
6 Покрытие поверхностей грунтовкой глубокого проникновения за 1 раз стен м² 153
7 шпатлевка при высококачественной окраске по штукатурке и сборным конструкциям стен, подготовленных под окраску м² 153
8 Оклейка обоями стен по монолитной штукатурке и бетону простыми и средней плотности м² 153
9 Улучшенная окраска масляными составами по дереву заполнений дверных проемов м² 16
10 Окраска масляными составами ранее окрашенных поверхностей труб стальных за 2 раза м² 2
11 Окраска масляными составами ранее окрашенных поверхностей радиаторов и ребристых труб отопления за 2 раза м² 8
Раздел: водопровод, канализация
1 Прокладка трубопроводов канализации из полиэтиленовых труб высокой плотности диаметром 50 мм м.п 5
2 Прокладка трубопроводов водоснабжения и отопления из хлорированных поливинилхлоридных труб (ХПВХ) диаметром до 32 мм м.п 5
3 Установка умывальников одиночных с подводкой холодной воды компл. 1
4 Установка унитазов с бачком непосредственно присоединенным компл. 1
5 Установка ванн купальных прямых чугунных компл. 1
6 Установка раковин компл. 1
7 Установка смесителей шт. 1
8 Смена гибких подводок приборов 2
9 Врезка в действующие внутренние сети трубопроводов канализации диаметром 100 мм врезка 1
10 Врезка в действующие внутренние сети трубопроводов отопления и водоснабжения диаметром 20 мм врезка 1
11 Изоляция трубопроводов матами минераловатными марок 75, 100, плитами минераловатными на синтетическом связующем марки 75 м³ 0,17
12 Устройство коробов прим. м² 8
Раздел: электромонтажные работы
1 Короба пластмассовые шириной до 63 мм м.п. 97
2 Кабель-канал (короб) «Legrand» 60×16 мм м.п. 97
3 Провод в коробах, сечением до 6 мм² м.п. 97
4 Кабель силовой с медными жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке без защитного покрова ВВГ, напряжением 0,66 Кв, число жил – 3 и сечением 2,5 мм² м.п. 9
5 Кабель силовой с медными жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке без защитного покрова ВВГ, напряжением 0,66 Кв, число жил – 3 и сечением 4,0 мм² м.п. 7
6 Выключатель одноклавишный неутопленного типа при открытой проводке шт. 3
7 Выключатель двухклавишный неутопленного типа при открытой проводке шт. 3
8 Розетка штепсельная неутопленного типа при открытой проводке шт. 7

Что такое перемычка и почему она так важна?

Перемычка? Разве это не суп? На самом деле, это очень важная часть структуры вашего дома, о которой не многие домовладельцы знают или задумываются. В этом сообщении в блоге мы узнаем, в чем истинное предназначение перемычек и какова ваша ответственность как домовладельца за поддержание своих перемычек в хорошем состоянии.

Итак, что такое перемычка?

Перемычка — это балка, расположенная через отверстия, такие как двери, окна и т. Д.в зданиях, чтобы выдерживать нагрузку от вышеуказанной конструкции. Окна и двери не должны быть конструктивными элементами дома. Когда в доме делается проем, над дверным или оконным проемом возникает сосредоточенная нагрузка, которую необходимо поддерживать. И последнее важное замечание: перемычки чаще всего встречаются на кирпиче или других каменных конструкциях. В деревянных конструкциях есть балки, которые обычно называют коллектором, которые служат той же цели.

Где найти перемычки?

Если ваш дом или здание построено из кирпича или каменной кладки, то между окном / дверью и кирпичным / каменным блоком над окном должны быть перемычки.Можно установить шесть различных типов перемычек, но мы не будем вдаваться в подробности здесь. Ознакомьтесь с этой статьей для получения дополнительной информации по каждому из них. В этой статье я просто включу два типа, которые чаще всего встречаются в Чикаго.

Стальные перемычки — Угловые стальные перемычки являются наиболее популярным типом перемычек, и вы можете увидеть хорошее визуальное представление о его установке на рисунке ниже. Две стальные пластины под углом помещаются для поддержки кирпичной кладки проема и опираются на стороны проема.Сталь поддерживает каменную стену, поэтому ваши окна и двери не будут вынуждены это делать.

Каменные перемычки — большой прямоугольный камень используется в качестве перемычки в корпусе и поддерживает кирпичные стены для дверей и окон. Прочность перемычки в этом случае не так велика, но она может быть более эстетичной, а также не ржавеет, как стальная перемычка. На рисунке ниже изображена установка каменной перемычки.

Что мне нужно делать для ухода за перемычками?

Для стальных перемычек самое важное — защитить их от окружающей среды и от сквозной ржавчины.Правильная установка гидроизоляции во время строительства является ключевым моментом, так как вода не собирается вокруг перемычек. Когда вы начинаете замечать ржавчину на стальных перемычках, самое время нанести новое покрытие. Убедитесь, что подрядчик удалил всю существующую ржавчину, прежде чем перекрашивать перемычки.

Для каменных перемычек то же самое относится и к надлежащему дренажу. Вам не придется беспокоиться о ржавчине камня, но если вы заметите, что камень портится, это является признаком проникновения воды, и вам следует нанять подрядчика, чтобы изучить его поближе.

Вам также могут понравиться: Что следует знать о Строительных нормах

Каковы признаки выхода из строя перемычки?

Если стальная перемычка начинает истончаться из-за точечной коррозии (ржавчины, которая начинает разъедать металл), существует вероятность того, что перемычка выйдет из строя. Ступенчатое растрескивание стыков оконного или дверного раствора, поддерживаемых перемычкой, может быть признаком того, что перемычка вышла из строя или начинает разрушаться (см. Рисунок 3 ниже). Вы также можете заметить растрескивание оконных стекол, что может быть признаком того, что окно несет структурную нагрузку.

Для разрушенной каменной перемычки признаки растрескивания раствора могут быть аналогичными, однако вы можете заметить трещину на самом камне. Ремонт этих сломанных перемычек может быть дорогостоящим, так как для этого нужно удалить несколько слоев кирпича, удалить старую перемычку и заменить ее новой. Вот почему своевременное техническое обслуживание и своевременное обнаружение проблем может стать ключом к экономии денег в будущем. Как всегда, если у вас есть какие-либо вопросы по этому или другому сообщению в блоге, не стесняйтесь обращаться к нам по адресу info @ homeinspectiongeeks.com.

Что такое перемычка? 6 Типы перемычек

Перемычки являются неотъемлемой частью зданий. Всякий раз, когда мы хотим создать в здании проем, такой как двери и окна, мы используем перемычку над проемом как простое решение.

Хотя конструкция перемычки проста и используется очень часто, мы здесь, чтобы описать теоретическое определение перемычки.

В этой статье мы также представили типы перемычек и кратко обсудим их, чтобы дать вам представление.Почему это важно? Это поможет вам выбрать лучшую перемычку для ваших строительных работ.

Перемычка представляет собой балку одного типа, которая используется для поддержки указанного выше материала стен или перегородок, когда отверстия, такие как двери, окна и т. Д., Необходимы для создания конструкции здания. Основная функция перемычки — воспринимать нагрузки, исходящие от высокой стены, и передавать ее груду на боковые стены.

Балка перемычки обычно заканчивается каменной стеной, чтобы передать вес, который они переносят на каменные стены, и ее ширина равна ширине стены.Перемычка также может использоваться как оживляющий композиционный компонент.

В то время как древесина все еще используется при строительстве домов, можно использовать и более тяжелые материалы, например, блоки, бетон и камень, особенно в случае строительства бизнес-структур и частных площадей кондоминиумов. Таким образом, использование стальных перемычек с мешалкой становится все более популярным. В зависимости от стоимости и доступности материалов для возведения перемычек используются разные материалы.По элементам развития перемычки подразделяются на следующие типы:

Перемычка деревянная
Перемычка каменная
Перемычка железобетонная
Перемычка кирпичная
Перемычка железобетонная
Перемычка стальная

Посмотрев эти шесть типов перемычки вы можете задать простой вопрос.

Какую из этих перемычек следует использовать для вашего строительного проекта?

Это вы должны решить ответ.Но чтобы помочь вам определиться, ниже приводится краткое описание этих шести типов перемычек.

Деревянная перемычка

Деревянные перемычки или деревянные перемычки являются наиболее выдержанными видами перемычек. Они в основном используются в холмистых районах, где доступна древесина. Но на открытых площадках использование древесины ограничено из-за значительных затрат и доступности современных материалов. Если должны появиться более крупные перегородки, деревянную перемычку делают из двух деревянных частей, избегая, по возможности, деревянных перегородок.Иногда деревянные перемычки усиливают за счет расположения пластин из мягкой стали в их верхней части и в основании; такие перемычки называются перемычками с перемычкой. У него есть еще несколько недостатков —

Он менее прочен.
Древесина горючая, она уязвима к пожару.
Эти перемычки имеют тенденцию к слабой конструкции.
Без соответствующей вентиляции древесина обязательно гниет.

Каменная перемычка

Прямоугольные куски камня можно использовать в качестве перемычки.Этот тип перемычки в основном используется в тех местах, где камень легко доступен. На случай, если длина проема будет большой, к тому времени в любом случае соединяют два бруса, чтобы сделать перемычку все, что считается проемом. Их просто используют в горных постройках, так как они слишком много весят и из-за отсутствия других материалов для их строительства. Его использование неразрывно связано с каменными кладками. Каменные перемычки необходимо использовать с учетом характерного наслоения.Толщина каменной перемычки — важный фактор для ее дизайна. Как правило, толщина принимается равной 4 см. На 30 см длины пролета и минимальная толщина должна быть 8 см. Такая перемычка будет прочной и прочной. Есть также некоторые неудобства из-за каменной перемычки.

Его высокая стоимость и, во-вторых, его неспособность выдерживать чрезмерное поперечное напряжение.
Из-за их слабого растяжения они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам.
Их сложно развернуть в городах, так как их транспортировка — очень сложная задача.

Перемычки из железобетона

В настоящее время очень часто используются перемычки из железобетона. В этом типе арматура используется для решения проблемы низкой пластичности бетона. Они разработаны в современных структурах. Они подходят для больших нагрузок и больших пролетов. Их толщина держится примерно до 8 сантиметров на каждый метр. Перемычки RCC могут быть сборными или монолитными.Обычно перемычки из сборного железобетона используются, когда пролет перемычек меньше. Ширина перемычки должна быть такой же, как ширина стены. Глубина перемычки зависит от длины пролета и величины нагрузки.

Бетон, несмотря на то, что он прочен на сжатие, хрупок к растягивающим напряжениям, поэтому основные арматурные стержни используются внизу, чтобы противостоять растягивающему напряжению. Половина этих стержней загнута на концах. Предусмотрены срезные хомуты, способные выдерживать напряжение сдвига. Обычно цемент, песок и заполнители смешиваются в соотношении 1: 2: 4 для образования цементно-бетонного раствора.Эта перемычка имеет ряд преимуществ:

Они прочные, жесткие и прочные.
Железобетонная перемычка обладает огнестойкими свойствами.
Они экономичны и просты в конструкции.
Главное преимущество перемычек RC — возможность приспособления к любому размеру и форме.

Кирпичные перемычки

Кирпичные перемычки сооружаются из твердого, хорошо обожженного первоклассного кирпича. Он может быть выполнен в виде кирпичей на концах, кирпичей на краю и горизонтально уложенных кирпичей над проемами.Этот тип перемычки используется при небольшом проеме (менее 1 м) с небольшими нагрузками. Их глубина варьируется от 10 см (толщина одного кирпича) до 20 см в зависимости от пролета. Кирпичи с крестовинами, заполненными раствором, дают большее сопротивление сдвигу в торцевых швах, чем стандартные блоки.

Армированные кирпичные перемычки

Большие нагрузки и большая длина пролета — это проблемы для кирпичных перемычек. Их можно преодолеть с помощью арматурных стержней. Таким образом, перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из кирпича.Глубина перемычек армированного кирпича равна 10 см. или кратные 10 см (или толщине одного кирпича). Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места для вставки стержней из мягкой стали в качестве арматуры. После установки стержней оставшийся зазор заполняется цементным раствором 1: 3. Штанги диаметром 6 мм используются в качестве вертикальных хомутов на каждом третьем вертикальном стыке. В качестве первичной арматуры используются стержни диаметром от 8 до 10 мм, размещенные внизу.

Стальные перемычки

Стальные перемычки могут быть подходящими, когда накладываются большие нагрузки, а зазоры значительны.Стальные перемычки предпочтительнее, когда глубина перемычки играет важную роль, потому что проектировщик не может игнорировать глубину железобетонных перемычек из-за больших нагрузок. Эти перемычки состоят из секций швеллеров или прокатных стальных балок или секций швеллеров, используемых по отдельности или в сочетании из двух или трех единиц. В зависимости от требований перемычка может быть односекционной или комбинированной из двух или более. Одиночная стальная балка либо залита бетоном, либо облицована каменной облицовкой, чтобы сохранить ширину стены.Комбинация из двух или более блоков размещается рядом и удерживается на месте разделителем труб. В любом случае разгрузка водой осуществляется в течение десяти дней. Он имеет множество преимуществ:

Стальные перемычки могут использоваться для облегчения более тяжелых нагрузок на более выступающих расстояниях без необходимости изменения или усиления.
Стальные перемычки устойчивы к ржавчине, эрозии и деформации.
Стальные перемычки более практичны и менее трудоемки.

Это еще не все !!!!!!

Список статей о перемычках на нашем сайте

Скоро появятся новые статьи о перемычках…

Сохранение старинных самонных построек

Традиционный саманный ремонт. Фото: Рассел Ли, Собрание Администрации безопасности фермы, Библиотека Конгресса.

КРАТКИЕ СВЕДЕНИЯ

Независимо от того, построены ли они в 17 веке или в 20 веке, глинобитные здания имеют общие проблемы с обслуживанием и ухудшением состояния. В этой записке обсуждаются традиционные материалы и конструкция зданий из сырца, а также причины ухудшения состояния кирпича.Он также дает рекомендации по сохранению исторических построек из кирпича. Строение из сырца по своему составу склонно к разрушению; однако здания можно сделать прочными и возобновляемыми при правильном уходе.

Смесь грязи и соломы вдавливается в форму для образования сырцового кирпича. После того, как саманный кирпич вынут из формы, он должен высохнуть на открытом воздухе в течение месяца или более, прежде чем его можно будет использовать. Фото: Рассел Ли, Собрание Администрации безопасности фермы, Библиотека Конгресса.

Глинон или высушенный на солнце кирпич — один из самых старых и распространенных строительных материалов, известных человеку. Традиционно сырцовые кирпичи никогда не обжигались в печи. Необожженные сырцовые кирпичи состояли из песка, иногда гравия, глины, воды и часто соломы или травы, смешанных вручную, сформированных в деревянных формах и высушенных на солнце. Сегодня обжигаются некоторые коммерчески доступные сырцовые кирпичи. По размеру они похожи на необожженные кирпичи, но имеют другую текстуру, цвет и прочность.Аналогичным образом были стабилизированы некоторые сырцовые кирпичи, содержащие цемент, асфальт. и / или битумные материалы, но они также отличаются от традиционного самана своим внешним видом и прочностью.

Традиционные методы строительства из сырца в Северной Америке не сильно менялись на протяжении более 3–1 / 2 веков. Строительные методы Adobe, которые применялись на юго-западе в 16 веке, используются и сегодня. Поскольку сырцовые кирпичи не обжигаются в печи, как глиняные кирпичи, они не затвердевают постоянно, а остаются нестабильными — они постоянно сжимаются и разбухают в зависимости от изменяющегося содержания воды.Их прочность также зависит от содержания воды: чем выше содержание воды, тем ниже прочность.

Миссионерская церковь Сан-Франциско-де-Ассизи на Ранчо-де-Таос, штат Нью-Мексико, была построена из самана между 1772 и 1819 годами и благодаря своим отличительным скульптурным качествам является одной из самых известных и часто фотографируемых миссионерских церквей. Фото: Сборник HABS, НПС.

Adobe не будет соединяться навсегда с металлом, деревом или камнем, потому что он демонстрирует гораздо большее движение, чем эти другие материалы, либо разделяясь, либо трескаясь, либо скручиваясь там, где они соприкасаются.Тем не менее, многие из этих более стабильных строительных материалов, таких как обожженный кирпич, дерево, а также известковые и цементные растворы, тем не менее, используются в строительстве из сырца. Например, камень можно использовать для фундамента здания, а дерево можно использовать для его крыши или перемычек и дверных проемов. В кирпичном здании эти материалы обычно удерживаются на месте собственным весом или сжимающим весом стены над ними. Поэтому возможности Adobe в строительстве и вариации в дизайне были в некоторой степени ограничены физическими ограничениями материала.

Консервация и восстановление ветхого глинобитного здания наиболее успешны, когда методы и методы, используемые для восстановления и ремонта, максимально похожи на методы, использованные при первоначальном строительстве.

Кирпич

Глинобитный кирпич вылеплен из песка и глины, смешанных с водой до пластичной консистенции. Обычно в качестве связующего используется солома или трава. Хотя они не укрепляют кирпичи и не придают им долговременной прочности, солома и трава помогают кирпичам более равномерно усадиться во время высыхания.Однако более важным для долговечности является характерное соотношение глины и песка, характерное для естественной почвы. Подготовленную грязь укладывают в деревянные формы, утрамбовывают и разравнивают вручную. Затем кирпичи «выворачивают» из формы для просушки на ровной поверхности, покрытой соломой или травой, чтобы кирпичи не прилипали. После нескольких дней высыхания сырцовые кирпичи готовы к отверждению на воздухе. Это заключается в том, чтобы поставить кирпичи вертикально на 4 недели или дольше.

Миномет

Исторически сложилось так, что большинство глинобитных стен были сложены из сырцовых кирпичей, уложенных на глиняном растворе.Такой раствор проявлял те же свойства, что и кирпичи: относительно слабый и подверженный такой же скорости гигроскопического (влагопоглощающего) набухания и усадки, теплового расширения и сжатия, а также разрушения. Следовательно, ни один другой материал не был столь успешным в склеивании сырцовых кирпичей. Сегодня цементные и известковые растворы обычно используются со стабилизированным сырцовым кирпичом, но цементные растворы несовместимы с нестабилизированным саманом, потому что они имеют разные скорости теплового расширения и сжатия.Таким образом, цементные растворы ускоряют разрушение сырцового кирпича, так как раствор прочнее, чем саманный кирпич.

Фундамент строительства

Фундаменты зданий из раннего сырца различались из-за разницы в местной строительной практике и доступности материалов. Многие фонды были большими и основательно построенными, но другие почти не существовали. Чаще всего фундаменты глинобитных зданий строились из кирпича, полевого камня или полых стен (двойных), заполненных бутовым камнем, фрагментами плитки или ракушками.Здания из самана редко возводились над подвалами или подпольями.

Бревна и савиносы Вига видны в интерьере сырцового дома. Часто деревянные материалы, из которых состоит традиционная плоская глинобитная крыша, создают интересные и приятные узоры на потолках внутренних помещений. Фото: Рассел Ли, Собрание Администрации безопасности фермы, Библиотека Конгресса

Стены

Поскольку глинобитные конструкции были несущими и имели низкую конструктивную прочность, глинобитные стены имели тенденцию быть массивными и редко поднимались выше двух этажей.По факту. максимальная высота глиняных миссионерских церквей на Юго-Западе составляла приблизительно 35 футов. Часто контрфорсы укрепляли внешние стены для дополнительной устойчивости.

В некоторых частях Юго-Запада было обычным делом класть длинные деревянные бревна в последние ряды сырцовых кирпичей. Эта древесина служила длинной горизонтальной несущей пластиной для крыши, тем самым распределяя вес крыши по стене.

Крыши

Глинобитные крыши раннего юго-запада (17-19 вв.), Как правило, были плоскими с низкими парапетными стенами.Эти крыши состояли из бревен, которые поддерживали деревянные столбы и которые, в свою очередь, поддерживали деревянную обрешетку или слои прутьев, покрытых глинобитной землей. Древесина была осина, мескит, кедр или что-то еще. Грубо обработанные бревна (называемые «вигас») или профилированные бревна бруса располагались на близких (23 фута или меньше) центрах, опираясь либо на горизонтальный деревянный элемент, который венчал глинобитную стену, либо на украшенные консольные блоки, называемые «карнизами», которые были установить в саманную стену. Традиционно эти виги часто проецировались через фасады стен, создавая типичные строительные детали из сырца, скопированные в стилях возрождения 20-го века.Затем на вершину вигас кладут деревянные шесты диаметром около 2 дюймов (называемые «латиас»). Доски, разделенные вручную (называемые «cedros», если кедр, и «savinos», если кипарис), вместо столбов использовались, когда они были доступны. В некоторых местах они были уложены в елочку. В областях западного Техаса и Тусона ребра «сагуаро» (кактуса) использовались для перемычки между вигой. После того, как железнодорожный транспорт прибыл в большинство районов, стали доступны пиленые доски и доски, похожие на обшивку крыши, и их часто использовали в зданиях конца 19-го и начала 20-го веков или для ремонта более ранних.

Затем на шесты или доски кладут кедровые ветки, растительные волокна или ткань. Они служили обрешеткой, на которой было утрамбовано 6 или более дюймов сырцовой земли. Если использовались доски, в прутьях не было необходимости. Затем было нанесено покрытие из глиняного глины. Плоские крыши имели некоторый уклон в сторону водостоков из пустотелых бревен (называемых «каналесами» или «гарголами»), черепицы или листового металла, которые выступали через стены парапета.

Двускатные и шатровые крыши становятся все более популярными в кирпичных зданиях XIX и XX веков.Разработаны «территориальные» стили и предпочтения к определенным материалам. Например, черепица широко использовалась в южной Калифорнии. Хотя железная дорога привезла немного деревянной черепицы и немного терракоты, кровля из листового металла была преобладающим материалом для крыш в Нью-Мексико.

Этажей

Исторически сложилось так, что напольные покрытия укладывались прямо на землю с небольшой подготовкой основания пола или без нее. Материалы для полов в сырцовых зданиях варьируются от земли до сырцового кирпича, обожженного кирпича, плитки или каменной плиты (так называемые «ладжас») до обычных деревянных полов.

Поверхности Adobe очень хрупкие и требуют частого ухода. Для защиты внешних и внутренних поверхностей новых глинобитных стен использовались такие поверхностные покрытия, как глиняная штукатурка, известковая штукатурка, побелка и штукатурка. Такие покрытия, наносимые на внешнюю поверхность кирпичной конструкции, замедляют разрушение поверхности, предлагая возобновляемую поверхность для кирпичной стены. В прошлом эти методы были недорогими и были легко доступны владельцу самана в качестве решения для периодического обслуживания и улучшения внешнего вида.Однако недавнее увеличение затрат на рабочую силу и изменения культурных и социально-экономических ценностей заставили многих владельцев саманных зданий искать более долговечные материалы в качестве альтернатив этим традиционным и когда-то недорогим поверхностным покрытиям.

Традиционно глинобитные покрытия, защищающие хрупкую глинобитную строительную ткань, обновлялись каждые несколько лет. На фото видно, как женщины покрывают глинобитную стену глиняной штукатуркой, смешанной с соломой, в Чамисале, Нью-Мексико. Фото: Рассел Ли, Собрание Администрации безопасности фермы, Библиотека Конгресса.

Грязевая штукатурка

Грязевая штукатурка издавна использовалась в качестве поверхностного покрытия. Как и саман, глиняная штукатурка состоит из глины, песка, воды, соломы или травы и поэтому проявляет симпатические свойства к свойствам оригинального самана. Глиняная штукатурка приклеивается к саману, потому что они сделаны из одних и тех же материалов. Хотя нанесение грязевой штукатурки требует небольшого мастерства, это трудоемкий и трудоемкий процесс. После этого грязевую штукатурку необходимо разгладить.Это делается вручную; иногда оленьи шкуры, овчины и небольшие слегка округлые камни используются для сглаживания штукатурки и создания «полированной» поверхности. В некоторых местах в последний слой подмешивают розовый или охристый пигменты и «полируют».

Белила

Побелка использовалась на земляных зданиях с незапамятных времен. Состоящая из молотого гипса, воды и глины, побелка действует как герметик, который можно либо нанести кистью на стену из самана, либо нанести на большие куски грубой ткани, например мешковину.

Изначально побелка считалась недорогой и простой в применении. Но его непостоянство и стоимость ежегодного обновления сделали его менее популярным в качестве поверхностного покрытия в последние годы.

Штукатурка известковая

Известковая штукатурка, широко использовавшаяся в XIX веке как для наружных, так и для внутренних покрытий, намного тверже, чем глиняная штукатурка. Однако он менее гибкий и легко трескается. Он состоит из извести, песка и воды и наносится толстым слоем шпателем или кистью.Чтобы известковая штукатурка приклеилась к саману, стены часто продевают по диагонали топориками, делая бороздки глубиной около 1-1 / 2 дюйма. Канавки заполняются смесью известкового раствора и мелкой крошки камня или битой черепицы. Затем стена обильно покрывается известковой штукатуркой.

Цементная штукатурка

В Соединенных Штатах цементная штукатурка вошла в использование в качестве покрытия поверхности сырца в начале 20-го века для стилей возрождения юго-западной глинобитной архитектуры. Цементная штукатурка состоит из цемента, песка и воды и наносится мастерком в 1-3 слоя на проволочную сетку, прибитую к поверхности самана.Этот материал был очень популярен, потому что он не требует особого ухода при нанесении на обожженный или стабилизированный сырцовый кирпич, а также потому, что его легко красить.

Следует отметить, однако, что цементная штукатурка не создает сцепления с необожженным или нестабилизированным саманом; он опирается на проволочную сетку и гвозди, чтобы удерживать его на месте. Поскольку гвозди не могут приклеиваться к саману, нельзя гарантировать твердую поверхность. Даже при использовании очень длинных гвоздей влага внутри самана может вызвать ржавчину гвоздей и проволоки, что приведет к потере контакта с саманом.

Другие традиционные покрытия поверхностей

Сюда входят такие предметы, как краски (на масляной основе, смола или эмульсия), смывки для портландцемента, покрытия из растительных экстрактов и даже покрытия из свежей крови животных (в основном для полов из сырца). Некоторые из этих покрытий недороги и просты в нанесении, обеспечивают временную защиту поверхности и по-прежнему доступны владельцу самана.

Когда предполагается консервация или восстановление исторического кирпичного здания, это обычно происходит из-за того, что стены или крыша здания каким-то образом испортились — стены могут быть потрескавшимися, эродированными, изъеденными, вздутыми, или крыша может провисать.При планировании стабилизации и ремонта кирпичного здания необходимо:

Определить характер износа
Для определения и устранения источника проблемы, вызвавшей ухудшение
Разработать планы восстановления и реставрации с учетом целостности исторического кирпичного здания.
Для разработки программы технического обслуживания после завершения реабилитации или реставрации.

Общий совет: Есть несколько принципов, следование которым обычно приводит к относительно стабильному и постоянному ресурсу Adobe.

По возможности пользуйтесь услугами или советом профессионального архитектора или другого специалиста по консервации и стабилизации самана. Хотя это может быть дороже, чем «сделай сам», в долгосрочной перспективе это, вероятно, будет дешевле. Работа с обветшалым саманным зданием — сложный и трудный процесс. Необратимый ущерб может быть нанесен благонамеренными, но неопытными «реставраторами». Более того, для интерпретации требований местного кодекса может потребоваться профессиональная помощь.
Никогда не начинайте восстановление или ремонт, пока не будут обнаружены, проанализированы и решены проблемы, которые привели к ухудшению состояния самана. Например, провисание или выпуклость стен может быть результатом проблемы, называемой «поднимающаяся влажность», и / или чрезмерных нагрузок на крышу. Поскольку ухудшение состояния самана почти всегда является конечным результатом сочетания проблем, требуется обученный профессионал, чтобы проанализировать ухудшение, определить источник или источники ухудшения и остановить разрушение до того, как начнется полное восстановление.
Отремонтировать или заменить строительные материалы из сырца на те же материалы , которые использовались изначально, и использовать те же методы строительства. Обычно самая лучшая и безопасная процедура — использование традиционных строительных материалов. Отремонтируйте или замените изношенный саманный кирпич аналогичным саманным кирпичом. Отремонтируйте или замените гнилые деревянные перемычки аналогичными деревянными перемычками. Проблемы, возникающие при использовании разнородных заменяющих материалов, могут вызвать проблемы, намного превосходящие те, которые в первую очередь испортили саман.

Ниже приведены некоторые общие признаки и источники ухудшения состояния самана и некоторые общие решения. Однако следует еще раз предупредить, что порча самана часто является конечным результатом более чем одной из этих проблем. Исправление только одного из них не обязательно остановит ухудшение, если другие останутся без лечения.

Структурные повреждения

Есть несколько общих структурных проблем в саманных зданиях, и хотя результаты этих проблем легко увидеть, их причины нет.Многие из этих проблем возникают из-за неправильного проектирования или строительства, недостаточного фундамента, слабых или неподходящих материалов или воздействия внешних сил, таких как ветер, вода, снег или землетрясения. В любом случае для оценки этих проблем могут потребоваться услуги инженера по грунтовым поверхностям и / или инженера-строителя, обладающего знаниями в области строительства из сырца. Решения могут включать ремонт фундамента, перестройку наклонных и выпуклых стен, подкрепление стен, установку новых оконных и дверных перемычек, а также ремонт или замену сильно изношенных конструкций крыши.

Есть много явных признаков структурных проблем в сырцовых зданиях, наиболее распространенными из которых являются трещины в стенах, фундаменте и крышах. В самане трещины обычно довольно заметны, но их причины бывает трудно диагностировать. Некоторое растрескивание является нормальным явлением, например, короткие микротрещины, возникающие по мере того, как саман сжимается и продолжает высыхать. Однако более обширное растрескивание обычно указывает на серьезные структурные проблемы. В любом случае трещины, как и все структурные проблемы, должен быть осмотрен профессионалом, который может дать рекомендации по их ремонту.

Проблемы, связанные с водой

Как правило, строения из сырца разрушаются из-за влаги, либо чрезмерного количества дождевой воды, либо грунтовых вод. Успешная стабилизация, восстановление и окончательное выживание глиняного здания зависит от того, насколько эффективно сооружение отводит воду. Невозможно переоценить важность защиты глиняного здания от чрезмерной влажности.

Продавливание у основания этой глинобитной стены могло быть вызвано отложениями солей в результате подъема грунтовых вод и / или брызг дождевой воды.Фото: файлы NPS.

Эрозионное действие дождевой воды и последующее высыхание глинобитных крыш, стен парапетов и поверхностей стен может вызвать образование борозд, трещин, глубоких трещин и ямок на поверхностях. Пропитанный дождем саман теряет свою силу сцепления и осыпается, образуя закругленные углы и парапеты. Если оставить без присмотра, повреждение дождевой водой может в конечном итоге разрушить глинобитные стены и крыши, что приведет к их продолжающемуся разрушению и окончательному обрушению. Стоящая дождевая вода, которая скапливается на уровне фундамента, и брызги дождя могут вызвать образование «бухты» (выбоины в стене чуть выше уровня земли).

Грунтовые воды (вода ниже уровня земли) могут присутствовать из-за источника, высокого уровня грунтовых вод, неправильного дренажа, сезонных колебаний уровня воды, чрезмерного полива растений или изменения уровня по обе стороны стены. Грунтовые воды проникают в стену за счет капиллярного воздействия и вызывают эрозию, выпуклость и образование глинобитного кирпича. Ковширование также вызывается растрескиванием во время циклов замораживания-оттаивания. Когда вода поднимается из земли в стену, связь между частицами глины в сырцовом кирпиче разрушается.Кроме того, растворенные минералы или соли, выносимые водой из почвы, могут откладываться на поверхности стены или рядом с ней по мере испарения влаги. Если эти отложения станут сильно концентрированными, они тоже могут испортить саманную ткань. По мере высыхания самана обычно появляются усадочные трещины; свободные участки сырцового кирпича и глиняной штукатурки могут рассыпаться.

Водонепроницаемая крыша с надлежащим дренажем — лучшая защита от дождевой эрозии. Поверхности стен и крыш из самана, за которыми следует ухаживать с помощью традиционной плитки или поверхностных покрытий, как правило, устойчивы к разрушительному воздействию дождевой воды.Кровельные желоба должны быть в хорошем состоянии и достаточными для отвода дождевой воды с крыши. Стремясь остановить разрушительное воздействие дождевой воды, строители XIX века часто закрывали парапетные стены обожженными кирпичами. Эти кирпичи были тверже и лучше подходили к эрозионному воздействию дождевой воды; однако добавление кирпичной кладки к существующей стене парапета резко изменяет внешний вид конструкции и ее ткань. Рекомендуется использовать традиционный известковый раствор с обожженным кирпичом, поскольку он более водонепроницаем и совместим с более твердым кирпичом.

Дождевая вода, скопившаяся на сырцовых фундаментах, должна быть отведена подальше от здания. Это может быть сделано путем перестройки, строительства траншей с гравием или кирпичных, плиточных или каменных водостоков, либо с помощью любого метода, который эффективно удаляет стоячую дождевую воду. Перестройка, возможно, является лучшим решением, поскольку дефектные желоба и траншеи могут фактически собирать и удерживать воду у основания стены или фундамента.

При ремонте «свода», повреждения, вызванные брызгами дождя, можно было бы учитывать кирпичи из сырца, укрепленные грунтовым цементом.С другой стороны, бетонные пятна, цементная штукатурка и бордюрные опоры против сводов обычно имеют отрицательный эффект, потому что влага может притягиваться и задерживаться за бетоном.

Цементная штукатурка и цементные пятна могут вызывать определенные виды разрушения самана, связанного с водой. Коэффициент теплового расширения цементной штукатурки в 3-10 раз больше, чем у самана, что приводит к растрескиванию штукатурки. Трещины позволяют жидкой воде и пару проникать в саман под ним, а штукатурка предотвращает высыхание стены.

По мере увеличения влажности сырца наступает момент, когда он становится мягким, как замазка. Когда стена полностью пропитается, глинобитный ил будет стекать в жидкое состояние. Это зависит от содержания песка, глины и ила в сырце.

Если саман станет настолько влажным, что глина достигнет предела пластичности, или если саман подвергнется действию замораживания, это может привести к серьезным повреждениям. Под тяжестью кровли мокрый саман может деформироваться или вздуться.Поскольку повреждения скрыты от глаз цементной штукатуркой, повреждения могут некоторое время оставаться незамеченными. Поэтому для ремонта или восстановления частей стен следует использовать традиционные методы и материалы для строительства из самана.

Разрушительное воздействие влаги на глинобитные постройки может быть существенно остановлено несколькими средствами. .

Кусты, деревья и другие насаждения фундамента могут вызывать физический ущерб . Их корни могут прорастать в саман и / или они могут задерживать чрезмерную влагу в своих корнях и отводить ее в стены.Их удаление можно рассматривать как остановку этого процесса.
Плоский грунт, непосредственно примыкающий к стенам, может вызывать плохой дренаж. . Можно подумать о повторной градации, чтобы земля наклонилась в сторону от здания, исключив бассейны с дождевой водой.
Возможна установка опорных водостоков . Вокруг глиняного здания у основания стен или у фундамента, если таковой имеется, выкапываются траншеи шириной от 2 до 2-1 / 2 футов и глубиной в несколько футов.Если почва слабая, может потребоваться уклон стен траншеи, чтобы предотвратить обрушение траншеи и последующее повреждение стены. Стены и дно траншеи должны быть облицованы полиэтиленовой пароизоляцией, чтобы собранная вода не пропитала окружающую почву и глинобитную стену. Затем на дно траншеи укладывают глиняную плитку или пластиковую трубу, стекающую в отстойник или в открытый желоб. Траншея засыпана гравием с уклоном до 6 дюймов. Оставшаяся выемка затем засыпается пористой почвой.

Предупреждение: Удаление растений, перепланировка или рытье траншей могут быть потенциально разрушительными для археологических памятников, связанных с историческими строительными площадками из сырца. Поэтому любое нарушение почвы следует предпринимать с осторожностью и тщательным планированием.

После того, как любое из этих решений эффективно минимизирует проблемы подъема грунтовых вод, можно исправить выпуклость и ухудшение стен, заделав участок новым глиняным слоем из глины и применив традиционные покрытия поверхности.Однако следует помнить, что до тех пор, пока капиллярное действие не будет эффективно остановлено, это эрозионное состояние непременно будет продолжаться. Наиболее важно то, что поверхностные покрытия и исправления устраняют только последствия эрозии грунтовых вод и ветровой эрозии, они не могут устранить причину.

Ветровая эрозия

Выносимый ветром песок часто упоминается как фактор эрозии сырцовой ткани. Признаки ветровой эрозии часто трудно изолировать, потому что результаты аналогичны водной эрозии; однако борозды, вызванные ветром, обычно более заметны в верхней половине стены и по углам, в то время как выступ от дождевых брызг и грунтовых вод обычно находится в нижней трети стены.

Техническое обслуживание — ключ к уменьшению разрушительного воздействия ветровой эрозии. Повреждения, нанесенные ветром на сырцовых стенах и поверхностях кровли, следует отремонтировать новой глинобитной глиной. Для защиты от возможных разрушительных воздействий в будущем можно нанести любое традиционное покрытие. Если сильный ветер является постоянной проблемой, можно построить ветрозащитный экран или выключатель с использованием ограждений или деревьев. Следует позаботиться о том, чтобы сажать деревья достаточно далеко от конструкции, чтобы корни не разрушали фундамент и не задерживали влагу.

Растительность, насекомые и паразиты

Растительность и вредители — это природные явления, которые могут ускорить порчу сырца. Семена, отложенные ветром или животными, могут прорасти в сырцовых стенах или крышах, как и в любой почве. Действие корней может разрушить саманный кирпич или вызвать задержку влаги, которая повредит структуру. Животные, птицы и насекомые часто живут в глинобитных постройках, роя норы и гнездясь в стенах или в фундаментах. Эти вредители подрывают и разрушают конструктивную прочность кирпичного здания.Не следует упускать из виду возможность заражения термитами, поскольку термиты могут перемещаться через глинобитные стены, как и через естественную почву. Деревянные элементы (перемычки, полы, оконные и дверные ставни, а также элементы крыши) уязвимы для нападения и разрушения термитов.

Важно немедленно избавить глинобитные конструкции от всех вредителей растений, животных и насекомых и принять профилактические меры против их возвращения. Саженцы следует удалять с самана сразу после их обнаружения.Большие растения следует удалять осторожно, чтобы их корневая система не сместила саманный материал. Необходимо тщательно изучить меры по борьбе с вредителями, включающие использование химикатов, чтобы оценить непосредственное и долгосрочное воздействие химикатов на глинобитное здание. Консультации специалистов в этой области важны не только потому, что химические вещества могут попадать в стены за счет капиллярного воздействия и оказывать разрушающее воздействие на саманную ткань, но также по причинам безопасности человека и окружающей среды.

Несовместимость материалов

Поскольку здания из сырца постоянно расширяются и сжимаются, вполне вероятно, что ремонтные работы уже проводились когда-то в течение срока эксплуатации здания. Изменились философии сохранения самана, изменились методы реставрации и реабилитации. Методы, приемлемые всего 10 лет назад, больше не считаются подходящими. До недавнего времени сырцовые кирпичи заменяли портландцементом; изношенные деревянные перемычки и двери заменены на стальные; на стены из глинобитных плит нанесено пластиковое или латексное покрытие.Гигроскопичность сырца сделала эти методы неэффективными и, что самое главное, разрушительными. Высокая прочность портландцементного раствора и штукатурки привела к растрескиванию и крошению более слабого сырцового кирпича во время дифференциального расширения этих несовместимых материалов. Стальные перемычки намного жестче, чем саман. Когда здание расширяется, глинобитные стены скручиваются, потому что они более гибкие, чем сталь. Пластиковые и латексные покрытия для стен используются для герметизации поверхности, не позволяя ей расширяться вместе с остальной частью кирпича.В результате часть стены откололась. В некоторых случаях несовместимые материалы могут быть удалены из здания без последующего повреждения конструкции. В других случаях это невозможно. Поэтому рекомендуется профессиональный совет.

После ремонта глинобитного кирпича и любых связанных с этим повреждений конструкции можно приступать к реставрации глинобитного здания. Особое внимание следует уделять замене, ремонту и / или воспроизведению всех поврежденных материалов традиционными или оригинальными материалами.

Для стабилизации экстерьера дома следует нанести традиционную смесь глины и соломенной штукатурки. Фото: файлы NPS.

Исправление и ремонт самобранного кирпича

В ямочном ремонте и замене сырцового кирпича. Следует приложить все разумные усилия, чтобы найти глину с текстурой и цветом, похожими на исходную ткань. Когда отдельный кирпич из сырца частично распался, его можно залатать на место. Поврежденный материал можно соскоблить и заменить соответствующим глиняным раствором.Часто фрагменты оригинального сырцового кирпича измельчали, смешивали с водой и повторно использовали для заделки эродированных участков. Однако некоторые профессионалы не рекомендуют повторно использовать отслоившийся материал, поскольку он часто содержит высокую концентрацию солей.

Если значительная часть кирпича была разрушена или расколота, можно получить коммерческие сырцовые кирпичи и полукирпичи, либо их можно изготовить на месте или поблизости. Обычно они имеют толщину 3 или 4 дюйма, и в идеале они состоят из нестабилизированного самана (то есть без каких-либо химических добавок).Изношенные сырцовые кирпичи следует соскоблить, чтобы вставить новые кирпичи. Если большая часть кирпича не испорчена, то испорченную часть можно заменить полукирпичом. Может потребоваться обрезка еще не испорченных частей кирпича, чтобы обеспечить плотное прилегание нового или полукирпича. Слегка опрыскайте (не замачивайте) новый кирпич и прилегающие участки водой, чтобы улучшить сцепление. Слишком много влаги может вызвать отек. Всегда используйте традиционный глиняный раствор из самана.

Когда необходимо заменить целые кирпичи или части кирпичных стен, следует проявлять осторожность при покупке готовых кирпичей.Многие из них в настоящее время производятся с использованием в составе стабилизаторов (портландцемент, известь или эмульгированный асфальт). Хотя включение этих веществ в новые сырцовые кирпичи является техническим достижением в их долговечности, они окажутся несовместимыми с тканью исторического кирпичного здания. Бетонные блоки и шлакоблоки также являются заманчивыми решениями для обширной замены сырцового кирпича; но, как и коммерчески стабилизированные сырцовые кирпичи, они несовместимы с более старыми и нестабильными сырцовыми кирпичами.Однако для межкомнатных перегородок успешно применялись бетонные блоки.

Ремонт и замена строительного раствора

При ремонте рыхлого и испорченного глинобитного раствора необходимо также следить за тем, чтобы материал, цвет и текстура соответствовали исходному. Самое главное, никогда не заменяйте глиняный раствор известковым или портландцементным раствором. Распространенной ошибкой является предположение, что твердость или прочность раствора является мерой его пригодности для ремонта или реконструкции сырца. Строительные растворы, состоящие из портландцемента или извести, не имеют такой же степени теплового расширения, как сырцовый кирпич.При постоянном тепловом расширении и сжатии сырцового кирпича портландцемент или известковый раствор заставят кирпичи — более слабый материал — трескаться, крошиться и, в конечном итоге, разрушаться.

Однако известно, что некоторые постройки из глинобитного кирпича поздней истории всегда содержали портландцемент или известковый раствор на начальном этапе строительства. Удаление и замена этих растворов глинистым раствором не рекомендуется, потому что их удаление обычно разрушительно для сырцовых кирпичей.

При ремонте трещин в сырце можно использовать процедуру, аналогичную восстановлению швов в кирпичной кладке. Необходимо разгребать трещины на глубину, в 2 или 3 раза превышающую ширину неразрезного шва, чтобы получить хороший «ключ» (механическое соединение) раствора с сырцовыми кирпичами. Кирпичи следует слегка сбрызнуть водой, чтобы улучшить сцепление. Затем можно использовать шпатель или большой шпатель с новым глиняным раствором для заполнения трещин.

Ремонт и замена деревянных элементов

Сгнившие или зараженные термитами деревянные элементы, такие как вигас, савино, перемычки, стенные распорки или пол, следует отремонтировать или заменить.Дерево всегда следует заменять деревом. Однако для резных кронштейнов для ремонта можно использовать специально разработанные малопрочные эпоксидные уплотнители и составы для ремонта, что позволяет сохранить оригинальное мастерство. Однако перед ремонтом следует провести испытания, чтобы проверить желаемые результаты, поскольку они обычно необратимы. Это область ремонта здания, которую не должны предпринимать любители.

Заплатка и замена поверхностных покрытий

Исторически сложилось так, что покрытие было покрыто почти на всех поверхностях зданий из сырцового кирпича.Когда эти покрытия портятся, их необходимо заменить. Следует приложить все усилия, чтобы повторно покрыть поверхность тем же материалом, который первоначально покрыл поверхность.

Когда покрытие представляет собой глиняную штукатурку, процесс требует соскребания испорченной глиняной штукатурки и замены аналогичными материалами и аналогичными методами, стараясь во всех случаях максимально приблизить ремонтные работы к оригиналу. Всегда лучше покрыть саман глиняной штукатуркой, даже если грязевую штукатурку необходимо обновлять чаще.

При использовании известковой штукатурки и портландцементной штукатурки процесс не так прост. Следует удалить как можно больше поврежденного покрытия, не повреждая ткань из сырцового кирпича под ним. Никогда не наносите еще один слой известковой штукатурки или портландцементной штукатурки на поврежденное поверхностное покрытие. Если на поверхности действительно существует серьезное ухудшение, то, вероятно, гораздо большее ухудшение существует внизу. Обычно эта проблема связана с водой, и в этом случае рекомендуется проконсультироваться со специалистом.

Если необходимы обширные перекрытия известковой штукатуркой или портландцементной штукатуркой, владелец кирпичного здания может подумать о расшивке стен обрешеткой, а затем оштукатуривании, создав таким образом барьер для влаги. Всегда накладывайте тот же материал, который заменяется. Хотя известковая штукатурка и портландцементная штукатурка менее подходят в качестве покрытия поверхности, во многих глинобитных зданиях они всегда использовались в качестве покрытия поверхности. Их полное удаление не рекомендуется, так как процесс может оказаться более разрушительным, чем естественная порча.

Крыши

Плоские саманные кровли должны быть восстановлены и сохранены с сохранением их первоначальной формы и материалов; тем не менее, восстановление или реконструкция плоской глинобитной крыши здания может оказаться невыполнимым или нецелесообразным, если крыша ранее была преобразована в двускатную крышу с использованием листового металла, черепицы или деревянной черепицы.

Если существующая плоская глинобитная крыша восстанавливается с помощью свежего слоя глинобитной глины поверх существующей глинобитной кровли, следует позаботиться о временной поддержке крыши во время работы, потому что глинобитный глин тяжелее влажный, чем после затвердевания.Без поддержки крыша может обрушиться или прогнуться. Если деревянные опоры крыши прогибаются во время такой работы, древесина может постоянно прогибаться, что приведет к неадекватному дренажу и / или «затоплению» в нижних точках. Пруд особенно опасен для глинобитных крыш, поскольку стоячая вода в конечном итоге пропитывает грязь и вызывает гниение деревянных элементов крыши.

Не рекомендуется строить новую крышу для кирпичного здания тяжелее той, которую она заменяет.Если в нижних стенах есть неисправленные проблемы с влажностью, дополнительный вес новой крыши может вызвать вздутие стен (деформация, вызванная, когда глиняный грунт находится в пластичном состоянии). Если стены сухие, но сильно изношены, добавленный вес может вызвать трещины или осыпание стен (нарушение сжатия).

Полы, окна, двери и т. Д.

Окна, двери, полы и другие оригинальные детали старого кирпичного здания следует по возможности сохранить. Однако понятно, когда требования современного жилья требуют изменения некоторых из этих характеристик: тепловых окон и дверей, простых в уходе полов и т. Д.Но нужно приложить все разумные усилия, чтобы сохранить оригинальные детали интерьера и экстерьера.

Циклическое обслуживание всегда было ключом к успешному выживанию саманных зданий. Как только реабилитация или реставрация будут завершены, должна быть начата некоторая программа постоянного обслуживания. Особо следует отметить изменения в здании. Следует регулярно контролировать ранние стадии появления трещин, провисаний или выпуклостей в сырцовых стенах. Все повреждения, вызванные водой, следует отмечать и устранять на самых ранних стадиях.Ущерб растениям, животным и насекомым должен быть остановлен до того, как он станет значительным. Крышу следует периодически осматривать. Поверхностные покрытия необходимо часто проверять и ремонтировать или заменять по мере необходимости.

Механические системы следует контролировать на предмет поломки. Например, протекающие водопроводные трубы и конденсат могут быть потенциально более опасными для глинобитного здания, чем для кирпичной, каменной или каркасной конструкции. Наблюдение за глинобитными зданиями на предмет незначительных изменений и регулярное техническое обслуживание — это политика, которую нельзя переоценить.Глинобитные постройки разрушаются по своей природе, но циклическое техническое обслуживание может существенно сдерживать этот процесс, в результате чего получается относительно стабильное историческое глинобитное здание.

В заключение, попытка сохранить глинобитное здание — почти противоречие. Adobe — это сформированный земляной материал, возможно, немного более прочный, чем сама почва, но материал, природа которого ухудшается. Таким образом, сохранение исторических глинобитных построек — более широкая и сложная проблема, чем думает большинство людей.Склонность самана к порче — это естественный непрерывный процесс. Хотя было бы желательно остановить этот процесс, чтобы обезопасить здание, удовлетворительный метод еще не разработан. Компетентное сохранение и обслуживание исторических глинобитных зданий на юго-западе Америки должно (1) принять сырье и его естественное ухудшение, (2) понять здание как систему и (3) понять силы природы, которые стремятся вернуть здание. в исходное состояние.

Многие люди внесли свой вклад в направление, содержание и окончательную форму этого краткого обзора. Текст и иллюстративные материалы были подготовлены Де Тил Паттерсон Тиллер, историк архитектуры, и Дэвид У. Лук, AIA, Отдел технической консервации. Большая часть технической информации была основана на неопубликованном отчете, подготовленном по контракту для этого офиса Ральфом Х. Коми, Робертом К. Гибнером и Альбертом Н. Хоппером из архитектурного колледжа Университета Аризоны, Тусон.Ценные предложения и комментарии были сделаны архитекторами Юджином Джорджем, Остин, Техас; Джон П. Конрон, Санта-Фе; и Дэвид Г. Батл, Санта-Фе. Среди других сотрудников, оказавших редакционную помощь, были Х. Уорд Джэндл и Кей Д. Уикс.

Настоящая публикация подготовлена в соответствии с Законом о сохранении национальных исторических памятников 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической консервации (TPS), Служба национальных парков, готовит стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

август 1978

Баер, Курт; и Рудингер, Хью. Архитектура миссий Калифорнии. Лос-Анджелес: Калифорнийский университет Press. 1958 г.

Boundreau. E. H. Изготовление кирпича-сырца. Беркли, Калифорния: Fifth Street Press, 1971.

Бантинг, Бейнбридж. Ранняя архитектура в Нью-Мексико . Альбукерке: Издательство Университета Нью-Мексико, 1976.

____________ из земли и бревен. : Архитектура Нью-Мексико.Альбукерке: Издательство Университета Нью-Мексико. 1974 г.

Клифтон, Джеймс Р. Сохранение исторических структур Adobe: отчет о состоянии . Вашингтон, округ Колумбия: Техническая записка 934 Национального бюро стандартов, типография правительства США, инвентарный номер 003-00301740-0, февраль 1977 г.

МакГенри, Пол Грэм-младший. Adobe — Создай сам. Тусон, Аризона: Университет Аризоны, 1973.

Филлипс, Морган В.; и Селвин, Джудит Э. Эпоксидные смолы для ремонта дерева в исторических зданиях. Вашингтон, округ Колумбия: Служба сохранения наследия и отдыха, 1978.

Статьи, периодические издания и библиографии

«Адоб, прошлое и настоящее». Перепечатано с Эль Паласио. Vol. 77, нет. 4 (1971).

«Архитектурный путеводитель по северному Нью-Мексико». Архитектура Нью-Мексико. Vol.12, №№ 9 и 10 (сентябрь, октябрь 1970 г.).

Adobe News . Лос-Лунас, Нью-Мексико. Публикуется раз в два месяца.

Барнс, Марк Р. «Библиография Adobe». Бюллетень Ассоциации по сохранению технологий . Vol. 7, вып. 1 (1975).

Эйр, Т. А. «Физические свойства Adobe, используемого в качестве строительного материала». Бюллетень Университета Нью-Мексико . Инженерная серия. Vol.1, вып. 3 (1935 г.).

Джордж, Евгений. «Библиография Adobe». Бюллетень Ассоциации по сохранению технологий . Vol. 5, вып. 4 (1974).

Хаапала, К. В. «Стабилизация и восстановление старых конструкций Adobe в Калифорнии». Информационный бюллетень Национальной ассоциации специалистов по реставрации . Мерфи, Калифорния, июнь 1972 г.

Проститутка, Ван Дорн. «Вручить гипс или нет?» Архитектура Нью-Мексико .Vol. 19, нет. 5 (сентябрь, октябрь 1977 г.).

Памятный кампус — Архитектурный колледж Техасского университета A&M Архитектурный колледж Техасского университета A&M

В рамках финансирования проректора по случаю 125-летия университета Архитектурному колледжу было выделено 10 000 долларов на изучение исторических зданий в центральном кампусе и на рекомендацию списка зданий, которые должны быть отмечены историческими отметками.Предложение по исследованию было разработано Дэвидом Г. Вудкоком, профессором архитектуры и директором лаборатории визуализации исторических ресурсов FAIA.

В предложении предлагалось создать флаер (аналогичный тем, которые в настоящее время доступны для административного здания Уильямса и библиотеки Кушинга) в качестве самостоятельной пешеходной экскурсии для посетителей кампуса. Экскурсия подчеркнет историческое ядро кампуса и предоставит информацию о выбранных зданиях.

В рамках исследования список рассматриваемых зданий был разослан избранным администраторам университетов, деканам колледжей и другим лицам для получения комментариев и советов.Обследование помогло создать две категории зданий: те, которые имеют легко узнаваемое историческое и культурное значение, и те, которые играют вспомогательную роль, но не имеют наивысшего приоритета.

Учебный корпус

Академический корпус (1914 г.) был спроектирован архитектором университетского городка Фредериком Э. Гизеке ’86, а Сэмюэл Э. Гидеон после Старого Мэйна был разрушен пожаром в 1912 году. Классический дизайн изящного искусства представляет собой четырехэтажное железобетонное здание с облицовкой. с кирпичом и увенчан медным куполом.Передний фасад украшен четырьмя ионическими колоннами, поддерживающими Классический фронтон. Наружные литые каменные пояса, перемычки, колонны и панели выполнены из красного гранита, изготовленного на строительной площадке. Внутренняя ротонда обрамлена двадцатью шестью дорическими колоннами с мозаикой университетской печати на полу (1978 г.), и в ней находится копия Колокола Свободы, подаренная колледжу в 1950 г.

Здание Уильямса

Здание Уильямса (1932 г.) было спроектировано архитектором С.С.П.Воспер в стиле классического возрождения в качестве штаб-квартиры Техасской университетской системы A&M. Здание выходило на новую государственную трассу, символизирующую переход от поездов к автомобильным поездкам. Грандиозный подход создал New Main и отразил старый план кампуса. Восточный фасад примечателен четырнадцатью отдельно стоящими модифицированными ионическими колоннами с портретами курсантов и молодой женщины. Вестибюль на втором этаже высотой 53 фута имеет богатую внутреннюю отделку, включая эффектное освещение и карту этажей терраццо с основными историческими достопримечательностями Техаса.Назван в 1997 году в честь семнадцатого президента университета доктора Джека Уильямса.

Здание животноводческой отрасли

Здание животноводческой промышленности (1932 г.) было спроектировано архитектором кампуса С.С.П. Vosper и посвящен как памятник «первопроходцам животноводства Техаса» 10 декабря 1936 года. Эклектичная классическая архитектура эпохи Возрождения имеет кирпичные пилястры, разделенные плиткой и литыми каменными панелями. В капителях колонн изображены изображения сельскохозяйственных животных, а внешние мотивы представляют собой черепа, головы животных, початки кукурузы и рога изобилия.Двухэтажный вход из литого камня обрамлен искусно изготовленными осветительными приборами и украшен техасскими брендами крупного рогатого скота. Интерьерная плитка отражает «звериные» мотивы экстерьера. Планировалось, что это и Скоутс-холл будут частью так и не завершенного сельскохозяйственного четырехугольника.

Химический корпус

Химический корпус (1929 г.) был спроектирован компанией S.C.P. Vosper с использованием классических дизайнерских пропорций и деталей. Он был расширен на восток в 1981 и 1988 годах. В орнаменте используется множество цветовых схем в узорах плитки, вдохновленных искусством мексиканских американцев, и включает узоры голов животных, черепов, костей и окаменелостей.У главного входа есть монументальная лестница, ведущая к дверным проемам с фронтонами. Потолок у входа украшен замысловатой расписной золотой решеткой на фоне темных панелей с дополнительными осветительными приборами.

Гражданское строительство

Здание гражданского строительства (1932 г.), спроектированное Фредериком Э. Гизеке, является одним из последних декоративных зданий, построенных на территории кампуса. Двухэтажное каменное сооружение в стиле классицизма, облицованное кирпичом, с орнаментом из литого камня и керамической плитки.Первоначально использовался как ветеринарный госпиталь с двумя дополнительными зданиями в задней части, использовавшимися как конюшни и анатомическая лаборатория. Вход обозначен литой резьбой в виде седла и длинного рога. Парапеты на концах здания имеют фронтоны с узорами в виде голов лошадей и коров, человеческих фигур и щитов.

Фрэнсис Холл

Фрэнсис Холл (1913) был спроектирован Ролланом Адельспергером, архитектором колледжа и профессором архитектуры и архитектурной инженерии, в очень характерном романском стиле для Школы ветеринарной медицины.Предложенный дизайн превысил бюджет. Архитектурное бюро Endress and Watkin уменьшило размер и изменило внешний вид, чтобы он соответствовал другим зданиям. Построенное в 1918 году, это трехэтажное железобетонное здание классической формы с фасадом из кирпича и камня. На фасаде кирпичные пилястры с дорическими и ионическими капителями и выступающие балконы. Третий этаж отмечен литыми каменными кувшинами. Все здание увенчано кирпичным парапетом. Назван в честь Марка Фрэнсиса Холла, отца ветеринарии в Texas A&M.

Библиотека Кушинга

Библиотека Кушинга (1930), спроектированная Фредериком Э. Гизеке, Томасом Ф. Мэйо, S.C.P. Воспер и сотрудники колледжа. Эта техасская интерпретация классической архитектуры, построенная на месте первого ветеринарного здания, имеет пилястры второго и третьего этажей с резьбой в виде голов барана и черепов коров. Фриз идентифицирует Кушинга и имена людей в искусстве, литературе и науке. Замысловатая металлическая решетка в читальном зале изображает бренды знаменитых техасских ранчо.Потолок украшен эклектичной коллекцией индейских, египетских, индуистских, техасских и европейских символов. Полковник Эдвард Б. Кушинг был председателем совета директоров (1912-1914).

Павильон животноводства

Павильон животноводства (1917 г.) был построен для проведения демонстраций домашнего скота и выставочного обучения, использование которого продолжалось более пятидесяти лет. Архитектор кампуса Роллан Адельспергер использовал детали в романском стиле на верхних стенах и фронтонах простого прямоугольного здания, а также на колоннах и архитравах у главного входа.Арена с грунтовым полом с открытыми металлическими фермами вмещала двадцать пятьсот человек в сидячих местах в стиле трибун. Адаптированное для офисного использования в 1988 году, здание утратило свой просторный интерьер и утонченный оттенок оригинальной кирпичной кладки во время гидроизоляции.

Биззелл Холл

Bizzell Hall (1918), спроектированный архитектором кампуса Ролланом Адельспергером, является одним из старейших зданий кампуса. Биззелл-холл служил колледжу общежитием до 1960-х годов, как и соседний Гудвин-холл (1908–1989).Зал состоит из двух параллельных корпусов, каждое из которых имеет три этажа и подвал, и построен из кирпича с каменными пилястрами, лепниной и карнизами. Восемь дорических колонн и лепнина с вырезанной на ней надписью «Биззель» образуют восточный и западный фасады. Здание названо в честь Уильяма Б. Биззелла, президента колледжа с 1914 по 1925 год.

Здание YMCA

Здание YMCA (1914 г.) было спроектировано архитектором С.Дж. Fountain, созданный для Христианской ассоциации молодых мужчин, примечателен использованием материалов и превосходным качеством деталей.Строительство финансировалось за счет средств, пожертвованных студентами, бывшими студентами и Фондом Джона Д. Рокфеллера. Он служил студенческим центром до 1950 года. Первоначально в 1920-е годы было пристроено двухэтажное кирпичное здание с подвалом, третьим этажом и двумя полукруглыми комнатами. Четыре известняковые дорические колонны и антаблемент отмечают главный этаж. В задней части здания находилась часовня, которая была потеряна из-за строительства офисов, как и боулинг в подвале и бассейн.

Столовая Сбиса

Столовая Sbisa (1913) была спроектирована архитектором кампуса Фредериком Э.Гизеке заменит похожий на замок Зал 1897 года, который сгорел в 1911 году. Он является якорем на северной оконечности Военной аллеи, южной конечной точкой которой был Зал собраний Гион (1918–1971). Одноэтажное здание и подвал, построенные из железобетона и кирпича, с входами, отмеченными дорическими портиками и фронтоном. На фасаде кирпичные пилястры чередуются с деревянными арочными окнами и дверями. Шатровая крыша была добавлена во время ремонта и реставрации 1988-2001 гг. Здание названо в честь Бернарда Сбиса, который был «надзирателем за ведением пропитания» колледжа с 1879 по 1926 год.

Скоутс Холл

Scoates Hall (1932), первоначально известный как Здание сельскохозяйственной инженерии, был спроектирован Фредериком Э. Гизеке в стиле классического возрождения. Южный вход украшен декоративным двухэтажным элементом с замысловатой резьбой и красивыми металлическими рамами, светильниками и решетками. Фасад украшают орнаментальные карнизы и символы из литого камня, в том числе головы козлов и фигурки сов. Потолок внутреннего холла второго этажа украшен орнаментальной металлической фурнитурой и сельскохозяйственными мотивами.Здание названо в честь Дэниела Скоутса, профессора и заведующего кафедрой сельскохозяйственной инженерии с 1919-1939 гг. Он был задуман как часть незавершенного сельскохозяйственного четырехугольника.

Дом Халбути

Здание Halbouty (1931 г.) (первоначально здание геологии и нефтяной инженерии) было спроектировано архитектором С.С.П. Vosper в эклектичном и очень орнаментальном стиле. Первоначальное четырехэтажное здание имеет форму буквы «t» и до 1972 года имело высокую центральную башню над главным входом, скрывающую большой резервуар для воды, используемый для поддержания давления в системе отопления кампуса.Южный вход украшен отливкой из ракушек, мозаикой из гальки и утопленными дверьми с железной решеткой. Героическая панель над боковым входом символизирует разведку месторождений нефти. Здание было названо в честь Мишеля Т. Халбути ’30, выдающегося выпускника, геолога и нефтяника Хьюстона.

Болтон Холл

Болтон-холл (1912 г.) изначально был зданием машиностроения и электротехники. Он был спроектирован так, чтобы отражать Нэгл-Холл, а вместе со Старым Мэйном (сожженным в 1912 году) стал сердцем Академического Четырехугольника старых A&M.Считающийся «огнестойким» из-за своей конструкции из стали и железобетона, он был официально назван в 1939 году в честь президента Фрэнка Болтона, «великого старика A&M», которого ласково называли «Медвежьи следы» Болтона. 24 ноября 1921 года Уильям А. «Док» Толсон ’23 и Гарри М. Сондерс ’22 подготовили первую прямую трансляцию футбольного матча в стране (A&M против Техаса) с беспроводной станции 5XB, расположенной в Болтон-холле.

Нэгл Холл

Нэгл-Холл (1909 г.) — одно из старейших зданий кампуса, построенное в 1909 г. как здание гражданского строительства.Он был переименован в 1929 году в честь Джеймса К. Нэгла, первого декана Инженерной школы. В дизайне кампуса сохранен отличный классический архитектурный стиль, при этом широко используется литой камень в колоннах, поясах, карнизах и балюстрадах. Фасад отмечен четырьмя зацепленными ионическими колоннами, сидящими на поясе, образованном первым этажом над землей, и служит стилобатом, таким образом позволяя колоннам проходить через второй и третий этажи.

Харт Холл

Hart Hall (1929) был построен на месте Старого Актового зала, снесенного в 1929 году.Он был назван в честь члена совета директоров Лоуренса Дж. Харта (1909-1924). Он был разработан как эксперимент в студенческой жизни, известный как «система пандусов», когда в комнаты можно попасть извне по лестничным пролетам, а не по внутренним коридорам. Пандусы разделяют две пары комнат, соединенных душевой и туалетом. В четырехэтажном здании десять пандусов (от a до j) и 138 комнат. Углы в плане «u» срезаны под углом в сорок пять градусов. Внешний вид очень простой, с орнаментом, ограниченным входами на пандус.

Комиссия округа Саут-Энд Лендмарк

APP # 22.0460 SE 17 Appleton Street: Постройте настил крыши и переместите оборудование HVAC.

APP # 22.0433 SE 23 Appleton Street: На мансардном уровне замените неисторическое скользящее окно на два деревянных окна новой конструкции, разделенных вертикальной стойкой.

APP # 20.0463 SE 96 Chandler Street: Строительство настила крыши (продлить одобрение с заседания подкомитета 21 октября 2021 г. (первоначально рассмотрено на слушании 03.12.2019)).

ПРИЛОЖЕНИЕ № 22.0381 SE 99 East Brookline Street: Перепланировка фасада. Восстановите каменные перемычки и пороги в соответствии с существующими, очистите, загрунтуйте и покрасьте входную дверь. Покрасьте лестницу в цвет коричневого камня. Покрасьте перила в черный цвет, чтобы соответствовать существующим.

APP # 22.0486 SE 22 East Springfield Street: На втором этаже парадного фасада (над гостиной) заменить три (3) неисторических деревянных окна два на два деревянными окнами новой конструкции. в соответствии с политикой SELDC.

APP # 22.0476 SE 463 Massachusetts Avenue: На уровне гостиной перед фасадом замените два (2) неоригинальных деревянных окна два над двумя деревянными окнами новой конструкции в соответствии с политикой SELDC.

APP # 22.0259 SE 552 Massachusetts Avenue: На уровне сада перед фасадом замените одно неисторическое деревянное окно «два на два» на новое деревянное окно такой же конфигурации.

ПРИЛОЖЕНИЕ № 22.0493 SE 604 Massachusetts Avenue: На третьем уровне переднего фасада (ниже мансарды) замените три (3) неисторических деревянных окна два на два деревянными окнами новой конструкции в соответствии с политикой SELDC.

APP # 22.0498 SE 613 Massachusetts Avenue: На задней палубе замените дверь натурой, установите новую деревянную отделку и покрасьте вагонку. См. Дополнительные элементы в разделе «Обзор проекта».

APP # 22.0465 SE 520 Tremont Street: На первом этаже удалите все металлические решетки и коллекторы в коробках, покрасьте бетонные колонны в серый цвет, отремонтируйте деревянные поверхности, удалите существующую плитку у порога и установите новую плитку, переместите номера адресов, установите новые настенные бра, установите новую опору под орлом вместо существующей решетки.

APP # 22.0496 SE 567 Tremont Street: На пятом (верхнем этаже) замените шесть (6) неисторических, арочных, алюминиевых окон типа «два на два» и два (2) неисторических двухуровневых окна. -два алюминиевых окна с алюминиевыми окнами новой конструкции такой же конфигурации.

APP # 22.0438 SE 81 Waltham Street: На мансардном уровне переднего фасада (который был изменен) заменить гнилой деревянный потолок и облицовку. Заменить битумную черепицу натурой.Заменить гнилую деревянную оконную обшивку натурой. Заменить желоб натурой.

APP # 22.0494 SE 139 West Canton Street: При необходимости удалите разрушенный цемент с передней лестницы и отполируйте, чтобы он соответствовал цвету основного коричневого камня.

ПРИЛОЖЕНИЕ № 22.0477 SE 40 West Newton Street: Перепланировка заднего фасада.

APP # 22.0485 SE 131 West Newton Street: На всех уровнях переднего фасада замените восемь (8) неисторических алюминиевых окон типа «один на один» и «два на два» деревянными окнами новой конструкции из дерева «два на два». окна и два (2) индивидуальных алюминиевых окна с индивидуальными деревянными окнами новой конструкции, все в соответствии с политикой SELDC.Отремонтируйте деревянную отделку и при необходимости замените. Переставьте кирпичи и отремонтируйте по мере необходимости. Ремонт оконных колпаков и подоконников. Сделайте настил на крыше (минимальная видимость должна быть подтверждена персоналом). См. Дополнительные элементы в разделе «Обзор проекта».

APP # 22.0386 SE 70 West Rutland Square: Удалите разрушенный цемент с парадной лестницы и отполируйте, чтобы он соответствовал цвету основного коричневого камня.

Проверка кирпичной облицовки в жилищном строительстве

, Аарон Миллер, сертифицированный мастер
Inspector®

Обычный кирпич может быть лучшим
когда-либо изобретенный материал внешней облицовки.В конце концов, что предлагает другая облицовка
100-летняя гарантия, изготовлен из обычных экологически чистых материалов, подлежит вторичной переработке,
требует минимального обслуживания, обеспечивает отличные противопожарные характеристики и многое другое?

Как и любой другой строительный материал,
кирпичи будут работать так, как задумано, только если они установлены в соответствии с требованиями промышленности
стандарты. Я обнаружил значительное количество дефектов монтажа кладки на
каждый дом, который я обследовал. Ниже приведены самые распространенные.

Обработка кирпича при укладке

Перед укладкой в стену, кирпичи
никогда не следует хранить в непосредственном контакте с землей.Они всегда должны быть
сложены на досках. По моему опыту,
однако я редко видел, чтобы это было сделано должным образом. OSHA также имеет свой собственный список
требования к укладке и хранению кирпичей, применимые к
жилищное строительство.

Сливные отверстия

Для функционирования полой стены
должным образом, например, в конструкции из кирпичного шпона, вода, которая собирается
на нижележащий атмосферостойкий барьер (например, обшивка и гидроизоляция) должны
иметь возможность испаряться и стекать через дренажные отверстия на внешней стороне
строительство.Если сливные отверстия не работают должным образом, вода собирается в
полость может проникнуть внутрь здания. Для правильного дренажа полость
стены должны быть сконструированы таким образом, чтобы в полости не оставались следы строительного раствора, подробно
правильно и предотвратите закупорку дренажного отверстия.

Есть несколько способов удовлетворить
требования к выпускным отверстиям в IRC, такие как фитили, выпускные отверстия и т. д. Соответствие нормам
сливные отверстия в Техасе, например, обычно состоят из опущения головного сочленения
между кирпичами с интервалом 33 дюйма над любой высыпкой.Это включает
подоконник над всеми проемами, поддерживаемыми перемычками, включая двери, окна,
коленные стенки и т. д. Даже при наличии этих отверстий плохое качество изготовления может
при закупорке дренажных отверстий при попадании раствора в полость стены
в процессе установки. Один из способов предотвратить это — установка
продуктов, которые помогают сохранить прозрачные отверстия, таких как MortarNet®.

В новом строительстве легко
обратите внимание на вариации укладки стен и кирпича (а также
монтаж сантехники, газопровода и др.) в воздушном пространстве не всегда обеспечивают
зазор в 1 дюйм в соответствии с требованиями IRC. Это считается дефектом.

Как в существующих, так и в новых
конструкции настоятельно рекомендуется добавить дренажные отверстия. IRC
требуется только отверстие 3/16 дюйма для просверливания во всех местах, где требуется просачивание
дыры, тем самым опровергая аргумент, что слезные отверстия слишком сложно
добавить пост-строительство.

Домовладельцы часто пытаются предотвратить
попадание мышей и насекомых в отверстия для мокроты, набив их стальной ватой.Это плохая идея. Металлическая вата ржавеет и полностью закрывает сливное отверстие.
проемы. Доступны более качественные материалы, которые служат этой цели, такие как
вата из нержавеющей стали, бронзовая вата, медная сетка, заменители пластика и
модернизированные экранные устройства.

Воздушное пространство

За одним редко вызываемым исключением,
воздушное пространство в 1 дюйм между задней частью кирпичного шпона и лицевой стороной
оболочка должна оставаться прозрачной, чтобы функционировать как вентиляционная полость.Строительный раствор закапан каменщиками в полость в процессе укладки кирпича.
может ограничить воздушный поток в этом воздушном пространстве. Дополнительно подключение кирпича
шпон к обшивке создает тепловой мост, что не допускается
IECC. Некоторые производители оболочек (например, ZipSystem® от Huber) строго запрещают перекрывать зазор.
между их обшивкой и облицовкой из кирпича, так как это лишит их
гарантии. Воздушное пространство почти
никогда не устанавливается на выходе из конструкции, поэтому этот дефект обычно заметен
только в новостройке.

Расширительные швы

Кирпичный шпон проходит длительный срок службы.
расширение в течение срока службы кирпича, хотя большая часть этого расширения имеет место
в течение первых нескольких лет. Он также подвержен краткосрочному расширению и
сокращение из-за пребывания на солнце. Большинство кирпичей изготавливаются таким образом, чтобы
учитывая годовой перепад температур 100 ° F, расширение примерно
5/8 дюйма будут ощущаться в стене длиной 100 футов.

Отраслевые стандарты требуют
установка компенсаторов на расстоянии 25 погонных футов от центра в стенах без
проемов и 20 погонных футов по центру для стен с проемами (например, окна
и двери), чтобы предотвратить повреждение фанеры при расширении и сжатии.

Деформационные швы сначала следует
заполнены стержнем-подложкой с закрытыми порами, а затем запечатаны утвержденным герметиком. Под
Ни при каких обстоятельствах компенсационные швы нельзя заполнять строительным раствором или деревом. Размещение компенсаторов возле окна или
дверные проемы могут вызвать структурные проблемы.

Стяжки для кирпичной стены

Использование стенных стяжек восходит к
1850-е гг. Стандартные стяжки, используемые сегодня, состоят из гофрированной оцинкованной стали.
полосы примерно 6-9 / 16 x 7/8 дюйма.Один конец галстука прибиваем к
обшивка поверх каркаса (который должен быть прикреплен к шпильке), а другой расширяется в стык раствора.

Обычно стенные стяжки выполняют от трех до
четыре основные функции между кирпичным шпоном и его основой:

они предоставляют
связь;
они
переносить боковые нагрузки;
они разрешают
движение в плоскости для компенсации дифференциального движения; и
в некоторых
корпусах они сдерживают дифференциальное движение.

Кирпичные перемычки не видны во время
осмотр существующих домов, но дефекты в них или их установка могут
часто можно установить при внимательном наблюдении. Рыхлые стены, которые двигаются, когда
нажатие рукой указывает на неадекватность, отсутствие или отказ (ржавчину)
галстуки. Такие стены можно отремонтировать на месте с помощью таких приспособлений, как
Simpson Heli-Tie®.

Об инспекциях нового строительства,
важно отметить расстояние, крепление и выравнивание стяжек, чтобы гарантировать
их надлежащее исполнение.

Наклонные (наклонные или наклонные) горизонтальные поверхности

Все горизонтальные кирпичные поверхности должны
быть наклонным (наклонным или наклонным) для обеспечения дренажа. Подоконники
главный виновник домов. Основная функция подоконника — направлять
вода подальше от здания. Подоконник не может быть ровным или наклонным назад к
здание, если оно должно работать по назначению. Кроме того, наклон 15 градусов
требование Технического примечания 36 Ассоциации производителей кирпича редко
встретились.

Типы минометов

Обычные виды растворов для кирпича
фанера включает типы N, S и M. Тип N почти исключительно используется для
надземные стены, если не указан тип S. Тип M используется для низкосортных
работы, например, для подпорных стен. Миномет
неудача часто происходит из-за использования неправильного типа раствора для нанесения.

Инструмент для шарниров

Многие стили шарнирных соединений
используется в растворе для облицовки кирпичом.Три наиболее распространенных — это V-образный, вогнутый,
и погодные стыки. Они, как правило, обеспечивают максимальную атмосферостойкость по сравнению с
время. Другие типы суставов часто вызывают проблемы.

Мигающий

К этой категории дефектов относится
самые распространенные и вопиющие. Мигает
материал (обычно из металла или пластика), который делает переход между
облицовка кирпичом и разнородные виды облицовки фасада здания,
такие как сайдинг, отделка, другие виды кладки, кровельные покрытия и т. д.

По мнению многих производителей
при использовании субподрядчиков ответственность за установку окладов возлагается на
попал в серую зону. Многие каменщики не думают, что это их работа, и
как и многие плотники или кровельщики, занимающиеся внешней отделкой. Эта ситуация еще больше усугубляется
стремлением к быстроте строительства.
И старинный метод пайки или пайки стыков в металле.
перепрошивка вышла из моды из-за нехватки квалифицированных рабочих.Таким образом, мигающий
обычно не устанавливается должным образом, если вообще устанавливается.

Соединения в заделках построены
сегодня обычно полагаются на герметики, чтобы предотвратить проникновение влаги. В то время как
оклады — это прочные материалы, которые могут служить десятилетиями, герметики имеют короткие
срок службы и должен обновляться через регулярные промежутки времени и с большими затратами.

Другой проблемой является распространенное использование утвержденных ICC,
самоклеящиеся окантовки за облицовкой из кирпича на оконных и дверных проемах и др.
стенные проемы.Эта практика фактически покончила с IRC-требуемой сквозной стенкой.
прошивки (по крайней мере, в сознании многих строителей и муниципальных инспекторов).

Основные проблемы с миганием, с которыми я сталкиваюсь
являются:

отсутствие
или нарушение сплошности облицовки подоконника из кирпича;
отсутствие
оклады на перемычках;
отсутствие
торцевые дамбы на отводах;
отсутствие
коленные стены на стыках кровли и боковых стен; и
ненадлежащее
обшивка дымохода.

Порог отсутствует или прерывается
мигание у кирпичного выступа может привести ко многим проблемам, таким как проникновение влаги,
и эти повсеместные трещины на внешних углах фундамента из плит на грунте
так называемые «усеченные конусные переломы».

Отсутствие концевых дамб в целом
горизонтальные отливы могут привести к боковому перемещению воды в стены.

Правильные детали обшивки стены до колен
имеют решающее значение для предотвращения проникновения влаги.

Большинство инспекторов наблюдали воду
пятна на обрамлении чердаков, примыкающих к дымоходам.Плохая перепрошивка почти
всегда причина.

Перемычки

Перемычки представляют собой L-образные стальные элементы.
поддерживающие проемы в кирпичных стенах, облицованных шпоном. Это необходимо для всех
отверстия, в которых облицовка кирпича в противном случае выступала бы в качестве балки, которая
не могу сделать.

Основные проблемы обычно
наблюдаемые включают:

отсутствие
перемычки;
низкорослый
перемычки;
неправильно
поддерживаемые перемычки; и
недостаток
правильной покраски перемычки.

Перемычки необходимы даже выше
мельчайшие отверстия в кирпичной облицовке. Маленькие окна, двери для домашних животных, форточки и т. Д.
— это места, где они обычно отсутствуют.

Последствия недостаточного размера перемычек
обычно можно увидеть над дверными проемами в гаражах, особенно там, где
выше поддерживается второй этаж кирпичной фанеры.

Все перемычки должны быть
поддерживает минимум 4 дюйма на каждом конце согласно IRC.

Перемычки отгружаются с
завод с красной грунтовкой, предназначенной для предотвращения коррозии при транспортировке,
погрузочно-разгрузочные работы и установка. Этого покрытия недостаточно, чтобы выдерживать
элементы после установки перемычки в кирпичную стену, потому что немелованный металл
ржавеет. Ржавый металл отслаивается, расширяя и открывая швы раствора. Его
типично видеть, что художник только что нанес слой латексной краски на ржавые
перемычка без надлежащей подготовки или грунтовки.

Выкрашивание

Отслаивание — это отслоение или расслоение.
отслаивание наружной поверхности кирпича за счет водопоглощения и
подверженность циклам замораживания-оттаивания. Это также может быть связано с механическими дефектами, такими как
как использование неправильного типа раствора, пескоструйной обработки, неправильной очистки или
износ внутренней системы крепления.

Незначительное растрескивание в основном косметическое
проблема. Замена нескольких кирпичей возможна при наличии подходящих кирпичей.В противном случае отремонтируйте быстросхватывающимся ремонтным раствором и пятно соответствующего цвета может
Покажи фокус. При широкомасштабном скалывании заменой кирпичного шпона является
лучший вариант.

Выцветание

Цветонос белый, порошкообразный.
отложение водорастворимых солей, оставшихся на поверхности кирпича после воды
испаряется. Если это не вызвано основными проблемами проникновения влаги, просто
очистки обычно достаточно, чтобы справиться с этим.

Живопись

Наружные стены облицованы кирпичом,
в идеале не краситься.Если покраска так или иначе требуется или желательна, тип
используемой краски имеет решающее значение. Если у него нет надлежащего рейтинга проницаемости
(способность дышать), он будет удерживать влагу в кирпичах, а также
воздушное пространство за кирпичами.

Кроме того, это несколько
нелогично красить кирпичи. После того, как будет нанесена даже подходящая краска, нужно
Регулярно перекрашивайте кирпичи, устраняя, таким образом, простые или не требующие обслуживания
Преимущество использования кирпича в первую очередь.
Но так как это вопрос эстетики, правильный уход, в том числе перекраска
по мере необходимости поможет кирпичной кладке прослужить дольше и сохранить внешний вид.
обращаться.

Ремонт

Ремонт кирпичного шпона требует больше
мастерство, чем укладывать его новым. Квалифицированных каменщиков не хватает. Таким образом, большинство кирпичных
ремонт, который я вижу, некачественный. От вытаскивания к исправлению дистресса
трещин и замены отдельных битых кирпичей зачастую очевидна неумелость.

Сделано любителем
или повторное наложение швов раствора может привести к проникновению воды на
плохо обработанные суставы. Ремонт трещин в кирпиче, например, ремонт фундамента
попытки, в идеале должны сопровождаться сквозным армированием
облицовывать трещины с обеих сторон с помощью такого продукта, как Simpson Heli-Tie®. Одиночные кирпичи часто трудно заменить
потому что подходящие кирпичи не могут быть найдены. Практически во всех случаях попытки сопоставить
новый раствор к старому не приносит успеха из-за нехватки квалифицированных мастеров.

Очистка

Есть несколько уважительных причин и
некоторые одобренные методы очистки поверхности кирпичного шпона. Большинство
однако на практике они не соблюдаются. Самые распространенные дефекты, которые я вижу
являются неправильным использованием моющих машин высокого давления и неправильным использованием кислотных моющих средств. Если
выполняемые неквалифицированным персоналом, оба метода очистки могут привести к
ослабление или полное удаление затвердевшей наружной поверхности кирпича за счет
оригинальный обжиг.Последствиями могут быть мягкие кирпичи, которые не могут
выдерживают проникновение влаги и могут быть повреждены из-за сколов.

Импостеры

Более дешевые заменители кирпича
шпон всегда выскакивает, чтобы недобросовестные строители могли подыскать себе другого
копейки за каждый построенный дом. Тот, который уже вызывает проблемы, — это
обычно называемый липким кирпичом, широко известный как клееная кладка
шпон. Другой — бетонный кирпич.

Общая информация и факты о характеристиках кирпича

Когда
правильно изготовленные, установленные и обслуживаемые кирпичи могут прослужить столетие
или больше. Acme Brick гарантирует, что их кирпичи прослужат 100 лет.

Кирпичи
обычно не сильно повреждаются средним домашним пожаром.

Кирпичи
чрезвычайно устойчивы к переносимым ветром мусорам, которые могут возникнуть во время
торнадо и ураганы.

Кирпич
Стена из шпона обеспечивает изоляционное значение R-0,11 на дюйм толщины. Для кирпича номиналом 4 дюйма значение R составляет 0,44.

Два самых
Обычный кирпич, используемый в жилищном строительстве, — это модульный кирпич,
который имеет размеры 2,25 x 3,625 x 7,875 дюйма, и стандартный кирпич, который
измеряет 2,25 х 3,75 х 8 дюймов.

Кирпичи, производимые сегодня, должны иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм для кирпича, пригодного для суровых погодных условий.Средняя прочность на сжатие составляет около 11000 фунтов на квадратный дюйм. Наивысшая прочность на сжатие для брусчатки недавно была измерена на уровне 36 000 фунтов на квадратный дюйм.

Большая часть глины
кирпичи производятся из двух самых распространенных на планете веществ: глины и сланца.

Есть
почти 4 миллиарда кирпичей в Великой Китайской стене протяженностью 5500 миль.

Девять
миллиард кирпичей производится в США ежегодно. Чтобы поставить это число
в перспективе, если они будут проложены встык, они охватят земной шар на
Экватор 45 раз.

Кирпичи
вероятно, впервые были изготовлены в долине Тигр-Евфрат (современный Ирак)
6000 лет назад.

Первый
обожженные кирпичи, вероятно, были сделаны вавилонянами, что дало им
материалы для строительства многих башен, которыми они славятся.

Первый
кирпичная печь в США была построена в Вирджинии в 1612 году.

средний полностью кирпичный U.В доме установлено около 5300 кирпичей. В
кирпичная облицовка этих домов обычно на 6% выше стоимости перепродажи.
чем сопоставимые дома с другой облицовкой.

Около 80%
всех кирпичей, ежегодно производимых в США, используются в жилых
сектор.

Около 70%
зданий мира построены из кирпича.

Американец
В кирпичной промышленности работает около 200 000 человек, из них 10 000 заняты в производстве,
20 000 в сфере распределения и транспортировки и 140 000 в качестве каменщиков.

Около 75%
кирпичей, производимых в США, производятся в Техасе и на севере
Каролина. Техас производит больше, чем любой штат, и является домом для
крупнейший производитель кирпича в стране Acme Brick.

Отверстия
в кирпичах предназначены для уменьшения материалов и веса, ускорения времени обжига,
и обеспечить возможность соединения одного курса с другим с помощью раствора.

В
Согласно одному источнику, самым быстрым каменщиком в мире является Боб Болл из
Литтлтон, Колорадо.Он заложил
8-дюймовая двойная стена, содержащая 914 кирпичей за один час, 1987 год.

SPEC Mix
ежегодно проводит конкурс кирпичной кладки и награждает самых быстрых
и лучшие каменщики по оценке 25 судей. 2015 год
чемпион Фред Кэмпбелл успешно уложил 743 кирпича за час без
Выявленные дефекты.

В
в среднем каменщик может положить около 750 кирпичей в сутки.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Информация в этой статье
ограничивается облицовкой жилого кирпича облицовкой деревянного каркаса в авторской
зона обслуживания (Даллас, Техас и его окрестности).При установке
методы могут отличаться в разных частях Техаса и по стране, большинство
Указанные проблемы обычно встречаются в США и других странах. Эта информация
не является исчерпывающим трактатом по облицовке кирпичом, а скорее
обзор основан на опыте автора более 40 лет в области
жилищное строительство и домашнее обследование.

Об авторе

По прошествии шести лет в U.С. Арми, Аарон Д. Миллер начал работу в качестве генерального подрядчика в сфере жилищного строительства и реконструкции в 1975 году, пока не стал штатным домашним инспектором в 1997 году. Член InterNACHI и сертифицированный мастер-инспектор®, Аарон также является Лицензированный TREC инспектор и профессиональный инструктор, главный инспектор TPREIA и сертифицированный ICC жилищный инспектор в пяти областях. Он родом из Далласа и последние 15 лет живет в пригороде Далласа Гарленде. Полный список его обширных профессиональных навыков можно найти на его веб-сайте www.texasinspector.com

Полнотелый кирпич против кирпичного шпона

Минометные соединения

Пройдите бесплатный онлайн-курс InterNACHI «Как проводить внешний осмотр».

Просмотрите бесплатный онлайн-видеокурс InterNACHI «Основы осмотра внешнего вида».

Просмотрите бесплатный онлайн-видеокурс InterNACHI «Наружная безопасность для инспекторов и подрядчиков».

Другие статьи об инспекции, похожие на

Перемычка — Проектирование зданий

Перемычка — это структурная горизонтальная опора, используемая для перекрытия проема в стене или между двумя вертикальными опорами.Он часто используется для окон и дверей, которые представляют собой уязвимые места в конструкции здания. Перемычки обычно используются в несущих целях, но они также могут быть декоративными.

Наиболее распространенными материалами для перемычек являются дерево, сталь и бетон.

Древесина недорогая, легко доступна и может быть легко обрезана на месте. Однако обычно он подходит только для небольших отверстий с небольшой нагрузкой.

Сборный железобетон Перемычки экономичны и обеспечивают прочную опору для таких конструкций, как кладка над дверными и оконными проемами.Они способны принять широкий спектр отделки поверхности.

Сталь Перемычки обычно изготавливаются из предварительно оцинкованной стали, которую разрезают и подвергают прокатке или прессованию до требуемой формы. Сталь имеет преимущество перед бетоном в том, что перемычки обычно легче и их легче обрабатывать на стройплощадке. Перемычка может иметь такую форму, чтобы ее не было видно над проемом. Сталь также универсальна и может быть изготовлена по индивидуальному заказу в соответствии с конкретными требованиями здания, будь то арочная, угловая, в виде эркера и т. Д.

Чтобы указать тип необходимой перемычки , необходимо рассчитать характер поддерживаемой нагрузки. Сюда входят как статические, так и наложенные нагрузки. Собственные нагрузки относятся к статической массе компонентов здания, таких как напольные покрытия, черепица, кладка и т. Д., Тогда как приложенные нагрузки относятся к весу мебели, фурнитуры, людей и т. Д.

Перемычки должны иметь соответствующую опору на каждом конце, и обычно длина перемычки для каменной стены рассчитывается путем измерения общей ширины конструктивного проема и добавления 150 мм для концевых опор на каждом конце.Если перемычки , или концевые подшипники не соответствуют требованиям, они могут вызвать растрескивание в украшениях или в самой конструкции и, в конечном итоге, могут вызвать разрушение конструкции и обрушение.

Перемычки также важны с точки зрения их роли в снижении потерь тепла из здания, а также образования влаги и конденсации. Перемычки должны быть спроектированы и изготовлены с осторожностью, чтобы избежать тепловых мостиков (прямое соединение между внутренней и внешней частью через элементы, которые обладают большей теплопроводностью, чем остальная часть оболочки здания).Это может включать создание полости внутри стены над перемычкой и введение изоляции.

Перемычки могут также включать в себя поддон для полости или влагонепроницаемую мембрану для направления воды внутри стены или полости наружу через дренажные отверстия. Упорные концы на обоих концах перемычки предотвращают стекание воды с конца перемычки обратно в полость, где она может увлажнить внутреннюю стенку.

Устройство металлических перемычек в стенах существующих зданий: выбрать из лучших мастеров по ремонту, изучив отзывы на Профи

Устройство перемычек в кирпичных стенах. Подбираем перемычки в самонесущих кирпичных стенах

Устройство металлических перемычек в стенах существующих зданий

1. Устройство проемов в кирпичных стенах

2. Дефекты и повреждения сварных швов. Ух устранение. Усиление соединений со стыковыми швами.

Комментарии

Похожие статьи

Устройство перемычек в кирпичных стенах

1. Устройство проемов в кирпичных стенах

2. Дефекты и повреждения сварных швов. Ух устранение. Усиление соединений со стыковыми швами.

Подбор перемычек в кирпичных стенах

Перегородка из кирпича

Арочные перемычки

Железобетонные перемычки

Металлическая

Перекрытия из дерева

Устройство усиленных проемов в кирпичных стенах

Укрепление с помощью швеллеров

Перемычка с вертикальными стойками

Перекладина из уголков

Статьи на тему «Стены и перемычки в стенах»

Выбор материала для стен

Как подобрать перемычки в кирпичных стенах

Устройство металлической перемычки

Подбираем перемычки в кирпичных перегородках – примеры расчета

Подбираем перемычки в несущих кирпичных стенах — примеры расчета

Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия

Оконные перемычки своими руками — бетонные перемычки (+фото)

Основные особенности

Устройство железобетонных перемычек

Видео

Фото

Подбираем перемычки в самонесущих кирпичных стенах

Добавить комментарий

Правила монтажа перемычек на кирпичные стены

Как подобрать перемычки в кирпичных стенах

Ремонт квартиры, цена 150 000, Квартира, Москва

Описание работ

Что такое перемычка и почему она так важна?

Что такое перемычка? 6 Типы перемычек

Это еще не все !!!!!!

Список статей о перемычках на нашем сайте

Сохранение старинных самонных построек

КРАТКИЕ СВЕДЕНИЯ

Кирпич

Миномет

Фундамент строительства

Стены

Крыши

Этажей

Грязевая штукатурка

Белила

Штукатурка известковая

Цементная штукатурка

Другие традиционные покрытия поверхностей

Структурные повреждения

Проблемы, связанные с водой

Ветровая эрозия

Растительность, насекомые и паразиты

Несовместимость материалов

Исправление и ремонт самобранного кирпича

Ремонт и замена строительного раствора

Ремонт и замена деревянных элементов

Заплатка и замена поверхностных покрытий

Крыши

Полы, окна, двери и т. Д.

Памятный кампус — Архитектурный колледж Техасского университета A&M Архитектурный колледж Техасского университета A&M

Учебный корпус

Здание Уильямса

Здание животноводческой отрасли

Химический корпус

Гражданское строительство

Фрэнсис Холл

Библиотека Кушинга

Павильон животноводства

Биззелл Холл

Здание YMCA

Столовая Сбиса

Скоутс Холл

Дом Халбути
