Устройство печи: конструкция. Разбираем устройство печей, изз каких основных элементов делают печи в общем смысле этого понятия.

конструкция. Разбираем устройство печей, изз каких основных элементов делают печи в общем смысле этого понятия.

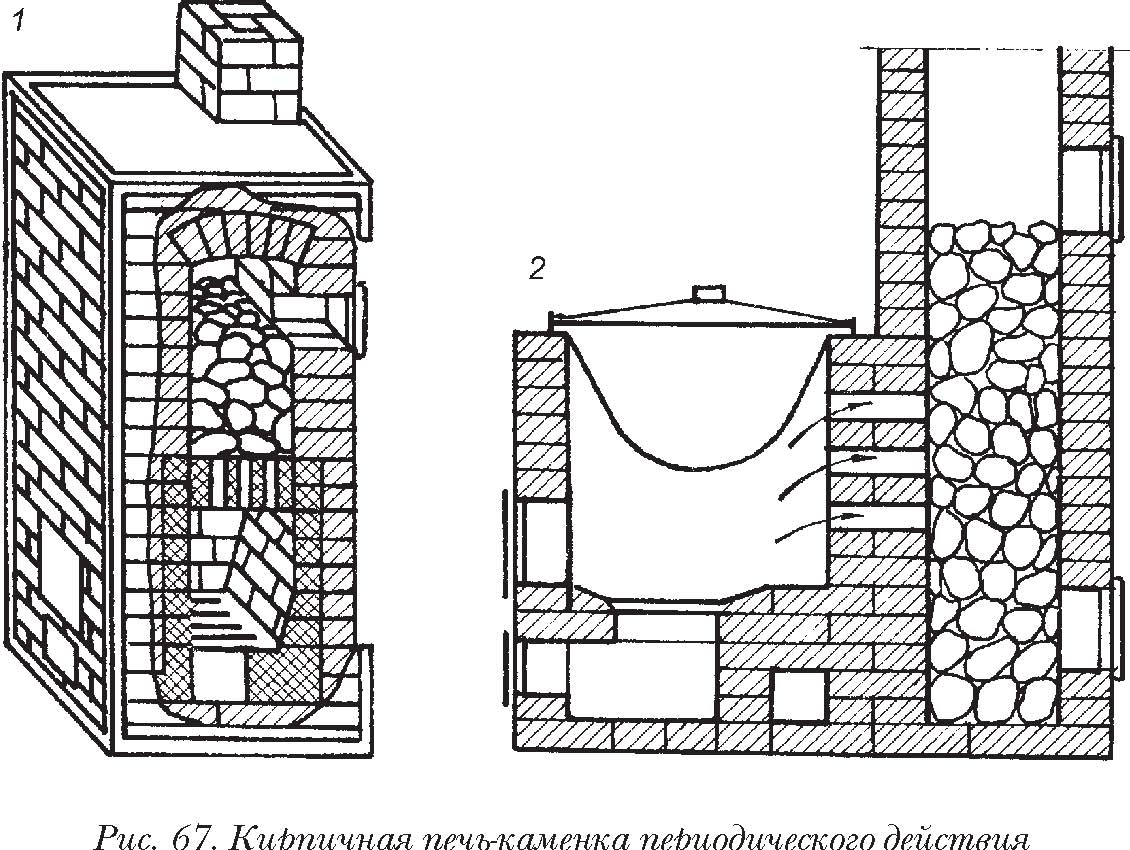

Печь — довольно емкое определение: в него входят печь- каменка, голландка, буржуйка, шведка, русская печь… Что объединяет разные типы конструкции? Из каких основных элементов складывается устройство печи в общем смысле этого понятия.

На фото:

Печь-буржуйка довольно часто используется как альтернатива камину в лофт интерьерах.

Конструкция печи довольно проста: любая печь состоит их двух важнейших элементов топки (очага), где происходит горение, и дымохода.

Фальш-печь. Дизайнеры интерьеров умеют создавать не только фальш камины, но и печи-обманки. Пример на фото — кухонный гарнитур, стилизованный под кирпичную кладочную печь. Эффект достигается за счет вытяжки-колпака и декоративной облицовки «кирпичом».

На фото: интерьер кухни, фотограф Михаил Степанов.

Топка (топливник, топочная камера, камера горения)

Служит не только для сжигания топлива, но и участвует в процессе теплоотдачи. Размер топки часто напрямую связывают с габаритами печи: якобы чем больше печь, тем объемнее топка. Но это неверно. Обычно ширина топки соответствует размеру дверцы или делается немного больше — так удобнее укладывать дрова, чтобы они не раскатились к краям. Поправлять их руками или кочергой возможности нет, ведь температура в топке достигает 540°С. Поэтому специалисты рекомендуют делать топку шириной не более 510 мм, а глубиной не больше 450 мм (оптимальная 380 мм). Если камера слишком глубокая, к ее дальней части не поступает достаточно воздуха и процесс горения идет неравномерно. Это ведет к падению температуры, а следовательно, к ухудшению теплоотдачи. Важно: в расчет идет только внутреннее пространство самой топки, а не длина от устья печи.

На фото:

Примеры готовых топок для печей.

Топку печи выкладывают под определенный тип топлива. Именно он определяет высоту свода (хайла), конфигурацию основания (пода). Топить дровяную печь углем или торфом нельзя!

Дымоход печи

Он выполняет сразу несколько функций: вывод дыма на улицу, обеспечение тяги и организация теплообмена между дымовыми газами и «телом» печи. Он имеет теплообменную и выходную части.

Обычно дымоходом обыватели называют  трубу  на крыше дома. Однако на языке производителей печей, понятие дымоход включает в себя и ту трубу, которая выходит непосредственно из устройства.

На фото: модель BREVIERE от фабрики Cheminees Philippe.

Задача теплообменной части дымохода — сделать так, чтобы разогретые дымовые газы по пути к трубе контактировали с максимальной площадью кладки внутри печи. Это позволит стенкам «впитать» наибольшее количество тепла. Существует несколько способов увеличить тепловоспринимающую площадь. Один из них — устройство кирпичного мешка (колпака). Газы попадают в него через отверстие в своде топливника, задерживаются там, а затем выходят в дымовую трубу. Другой способ — создание системы газоходов. В «теле» печи организуется сложная система взаимосвязанных дымовых каналов. По ним проходят газы, прежде чем попасть в выходную часть дымохода или трубу. Такие каналы существуют и в кирпичных, и в готовых печах, выполненных на производстве (буржуйки, каменки).

Вторая часть — труба — не только выводит дым на улицу, но и служит для организации тяги. Каналы или колпаки в теплообменной части существенно замедляют прохождение воздушных потоков, поэтому к дымовой трубе предъявляются очень высокие требования. Ее правильный расчет требует инженерных знаний и опыта. Зато при грамотном устройстве дымохода КПД печи составит минимум 60%.

Связующие элементы

Они позволяют организовать поступление воздуха, необходимого для горения, и контролировать тягу.

Облицовка Внешнее оформление печи неотделимо от ее конструкции. Часто кирпич или чугун, из которого выполнена печь, является и ее облицовкой. Кирпичную печь можно оштукатурить или облицевать изразцами. Сейчас изразцовые печи переживают возрождение, так как предоставляют возможность использовать, помимо самих плиток, множество декоративных элементов: колонки, кокошники, рельефные вставки.

На фото: модель 10 от фабрики Gutbrod Keramik.

• Колосник — решетка,на которую укладывают топливо. Она вставляется в основание топки. Сквозь колосник в топку поступает воздух, необходимый для равномерного горения.
• Поддувало — воздухозаборный канал, отвечающий затягу. Находится в нижней части печи подводит воздух к колосниковой решетке.
• Зольник — камера или ящик под колосником, куда просыпается зола. Часто выполняет и функцию поддувала.
• Заслонка (задвижка, шибер) устанавливается на месте перехода от теплообменной части дымохода к трубе. Выдвигая или задвигая ее, можно контролировать интенсивность тяги. По завершении горения заслонку нужно задвинуть, чтобы перекрыть дымоход и воспрепятствовать сквозняку и быстрому остыванию печи.

В статье использованы изображения с сайта 360.ru

Конструкции кирпичных отопительных печей

Отопительные печи можно разбить на две группы: печи устаревших конструкций и современные печи. Взамен устаревших, несовершенных конструкций, внедряются в жизнь новые, более совершенные образцы отопительных печей. Эта замена, однако, происходит не сразу, а в течение довольно продолжительного времени. Грамотный мастер-печник, внедряющий в жизнь новые типы печей, должен отчетливо представлять себе недостатки еще сохранившихся старых образцов, уметь их ремонтировать и переделывать; для этого он должен быть знаком с основными образцами не только новых, но также и устаревших конструкций. Голландская печь (голландка) (рис. 67).

Большой топливник с глухим подом без поддувала занимает весь низ этой печи. Через хайло в своде топливника, газы поступают в вертикальные дымообороты печи, расположенные в последовательном порядке, т. е. один за другим по ходу дыма. Из топливника газы поднимаются по каналу (обороту) 1, переваливают под перекрышей печи в оборот 2 и, опустившись по нему, попадают в оборот 3; под перекрышей печи они попадают в оборот 4, опускаются по нему к обороту 5, снова поднимаются под перекрышу, где переваливают в оборот 6; опустившись, газы через соединительный патрубок уходят в дымовой стенной канал. Таким образом, газы, последовательно поднимаясь и опускаясь, проходят все шесть оборотов печи.

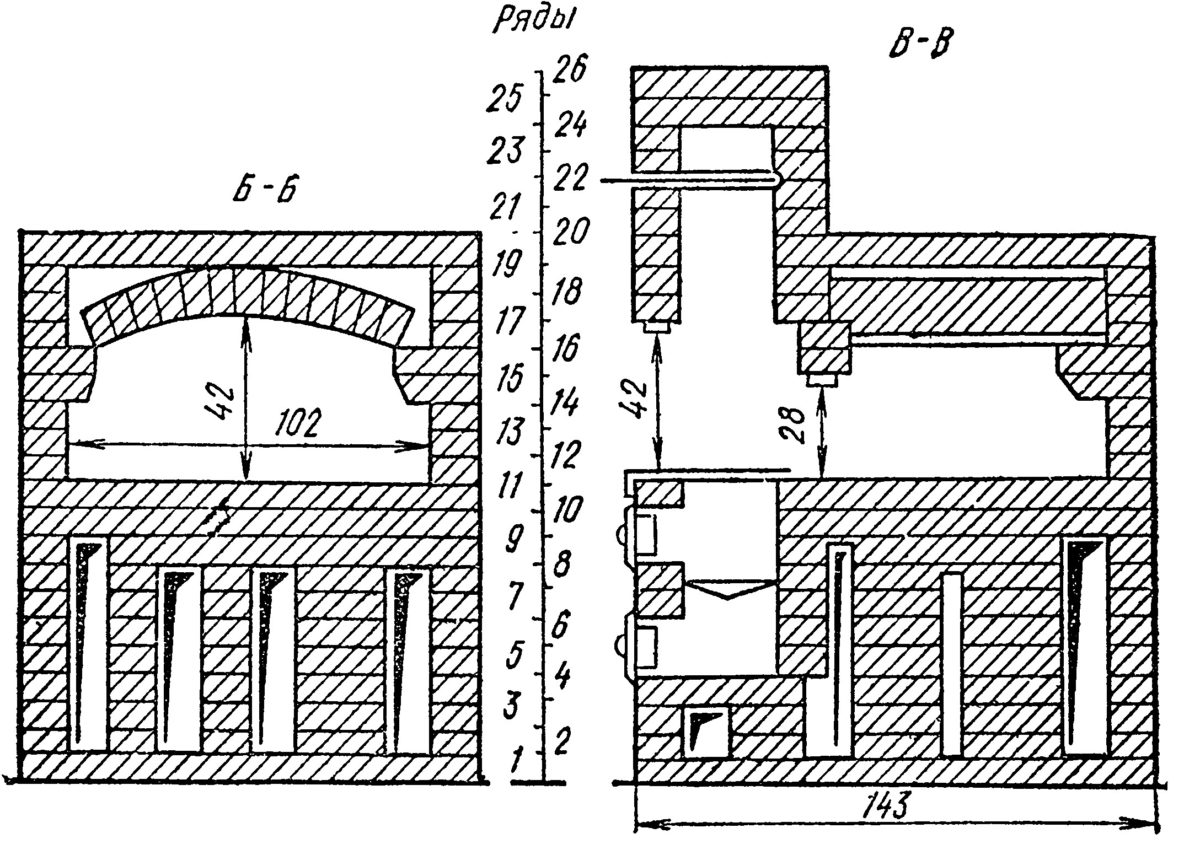

Горизонтальные разрезы сделаны: по верхним перевалам дымооборотов (Г—Г), по стоякам (В—В) и по нижним подверткам (Б—Б). Стрелкой на этих разрезах показано последовательное движение из стояка в стояк.

Для уяснения хода дыма по оборотам внутри печи на рис. Эти дымообороты представлены отдельно от кладки печи. Порядковые номера дымооборотов те же, что на разрезах и по ним легко проследить ход дыма. Большой топливник голландской печи может вместить много топлива, однако горение происходит в плохих условиях, так как из-за отсутствия .колосниковой решетки и поддувала воздух попадает в топливник только через топочную дверцу. В первый дымоход газы входят с высокой температурой, двигаясь далее по оборотам, они постепенно остывают и к последнему обороту (иногда число оборотов доходит до 10) подходят заметно охлажденными. А отсюда следует, что и прогрев массива печи также неравномерен.

Неравномерный нагрев массива ведет к неравномерной теплоотдаче печи и к появлению трещин в кладке. Через трещины в помещение попадают дым и угар. Путь газов по дымооборотам удлинен, поэтому необходима сильная тяга. Если высота трубы невелика и атмосферные условия неблагоприятны, то печь начинает дымить и дрова медленно, с потерями тепла от химического недожога, сгорают. На кладку голландской печи нужно много материала; печь занимает большую площадь в помещении и не отвечает своему назначению.

Печь системы Утермарка. Это — печь старого типа, напоминающая голландскую, заключена в железный футляр круглой формы (рис. 69).

Система дымооборотов последовательная, многооборотная; топливник не имеет колосниковой решетки и поддувала. Дым из топливника поднимается в дымооборот 1, переваливает под перекрышей в дымооборот 2, опускается и подвертывается в дымооборот 3; из него переваливает в дымооборот 4; опускается и подвертывается в дымооборот 5; поднявшись по нему и перевалив в дымооборот 6, дым опускается по нему вниз и уходит в стенной дымоход.

По своим качествам эта печь почти ничем не отличается от голландки, но применение железного футляра позволяет делать стенки печи более тонкими (до 1/4 кирпича), что улучшает теплоотдачу печи.

Именно поэтому печи Утермарка получили в свое время большое распространение и, несмотря на то, что в дальнейшем усовершенствовались, продолжали называться утермарко-вс ким и. Позднее эти печи стали оборудовать колосниковой решеткой и поддувалом; длину дымооборотов значительно сократили, выполняя их не последовательными, а параллельными. 90 Борьба за экономию топлива привела к тому, что стали появляться все новые и новые конструкции печей. В настоящее время их насчитывается значительное количество. Каждый начинающий печник при обучении должен не только понять, но и освоить устройство печей новых типов.

Современные конструкции теплоемких печей. Печи новых типов весьма разнообразны по форме и системе дымооборотов, но все они имеют общие свойства.

К числу этих свойств относятся:
а) малооборотная система дымооборотов;
б) устройство топливника с поддувалом и колосниковой решеткой;
в) небольшое газовое сопротивление печи;
г) меньшая массивность кладки по сравнению с печами старых типов;
д) высокий коэффициент полезного действия, достигающий 70—85%;
е) простота кладки печи и ее внешней отделки.

Печь теплотехнического института. Конструкция ее проста (рис. 70).

Размеры печи 100 x 85 x 217 см. Топливник — шахтного типа, предназначен для сжигания каменного угля. Дымовые газы по каналу 1 поднимаются под перекрышу печи и попадают в два боковых канала 2. По ним они опускаются до самого низа печи, где по сборному каналу подводятся к дымовому стояку 3 и при открытой домовой задвижке 4 уходят в атмосферу. Толщина стенок дымооборотов неодинакова. Первый из них. идущий от топливника, так называемый жаровой канал, имеет толщину наружной стенки в три четверти кирпича. Толщина стенок остальных каналов . полкирпича. Печь не имеет железного кожуха и очень проста в кладке. Коэффициент полезного действия достигает 75—80%.

Недостатком печи является перегрев верхней части, куда направляются самые горячие газы; они достигают низа печи уже остывшими, поэтому прогрев нижней части отстает. Часть горячих газов из топливника через шурупы 5 попадает в баковые каналы и до некоторой степени усиливает прогрев наружных стенок нижней части печи. Для очистки дымооборотов от сажи имеются чистки 6. Колосниковая решетка может выдвигаться, чем облегчается уход за топкой и спуск шлака в зольник печи, или в стальную коробку, располагаемую под колосниковой решеткой. Дым отводится в насадную трубу.

Печь проф. В. Е. Грум-Гржимайло (рис. 71) бесканальной системы совершенно не имеет дымооборотов. Печь круглой формы заключена в футляр из листовой стали. Газы движутся в печи не столько под влиянием тяги дымовой трубы, сколько под действием силы тяжести, вследствие чего остывшие более тяжелые газы опускаются вниз, а более горячие, и следовательно, более легкие, поднимаются наверх.

Печь состоит из двух частей. Нижнюю часть занимает топливник. В перекрыше топливника — небольшое хайло для прохода дымовых газов в верхнюю часть, которая представляет собой камеру без дымооборотов и похожа на опрокинутый колпак (вроде стакана). Поэтому печи такого типа называют бе с канальными или колпаковыми.

Нагретые дымовые газы не уходят из хайла а в дымоходы б; они поднимаются сначала под перекрышу печи и, остывая, опускаются по стенкам до самого основания печи. Здесь они попадают в дымовую трубу и уже под влиянием тяги уносятся в атмосферу. Вертикальный разрез А—А дан поперек топливника, а разрез Б—Б вдоль него. Горизонтальные разрезы даны по рядам кладки с 1-го ряда по 9-й. На разрезе 9—9 видны так называемые контрфорсы. Это — вертикальные ребра (в четверть кирпича), идущие вдоль стенок печи от перекрытия свода до перекрыши печи. Они образуют насадку печи и устраиваются для увеличения внутренней поверхности теплопоглощения с целью большего восприятия печным массивом тепла от отходящих газов. Нагретые газами ребра позволяют печи дольше сохранять тепло.

Печь конструкции Грум-Гржимайло использует около 80% тепла сжигаемого топлива. Железный футляр дает возможность делать стенки печи толщиной в четверть кирпича, благодаря чему печь быстро нагревается. Кладка печи несложна. Достоинством печи является еще то, что в случае неплотно закрытой дымовой задвижки на трубе печь в верхней своей половине не охлаждается от проникающего в топливник холодного воздуха. Этот воздух, попадая через щели в топливной и зольниковой дверцах в топливник, поднимается через хайло, но будучи более тяжелым, чем горячие газы колпака, переливается сразу в боковые каналы б и уходит в дымовую трубу. Таким образом вся часть печи под хайлом (весь колпак) не подвергается охлаждению. Такая особенность колпаковых печей — не пропускать внутрь колпака холодный воздух — называется в печном деле «газовой вьюшкой».

Недостатком печи является преимущественный прогрев верхней части печи. Для уменьшения его, в пятом ряду кладки, в стенах топливника, устраивают шпуры. Печь хорошо работает на тощих каменных углях и антраците. Если печь топится дровами (особенно сырыми), щели между контрфорсами зарастают сажей. Очистка сажи затруднена, так как прочистные дверцы расположены в 8-м ряду и не дают возможности попасть во все промежутки контрфорсов. Дым отводится в коренную трубу.

Бесканальные печи по принципу свободного движения газов могут быть квадратными или прямоугольными и выполняться как в металлическом футляре так и без него; в последнем случае стенки колпака утолщаются до 1/2 кирпича. Малооборотная печь (0—2 Гипроавиапрома) (рис. 72).

Форма печи прямоугольная, с двухоборотной системой внутренних дымоходов. Труба насадная. Дымовые газы последовательно проходят каналы 1, 2 и уходят в атмосферу через трубу 3. Печь проста в кладке и имеет хороший нижний прогрев. Верхняя часть печи прогревается несколько больше со стороны наиболее горячего канала 1. Для уборки сажи из подвертки устанавливается прочистная дверца 4. Чтобы достичь большей герметичности отключения печи от дымового стояка после протопки, печь снабжена двумя дымовыми задвижками 5. Печь хорошо работает на любом виде твердого топлива. Печь с преимущественным нижним прогревом (рис. 73).

Размеры ее 115 x 56 X 231 см; теплоотдача — 2640 ккал/час. По системе дымооборотов печь может быть отнесена к комбинированным канальным печам с нижним прогревом. Дымовые газы опускаются из топливника печи, затем стояком поднимаются к перекрыше, откуда двумя параллельными ходами опускаются до уровня 16 — го ряда кладки. Отсюда они уходят в последний подъемный стояк, переходящий в дымовую трубу. Конструкция печи проста и весьма рациональна. Она обеспечивает хороший прогрев нижней части и обладает саморегулируемостью движения газов в двух опускных каналах верхней части, которая может рассматриваться как колпак с насадкой.

Принцип «газовой вьюшки» позволяет воздуху проходить по низу колпака (показано пунктиром), не остужая его.Печь отличается простотой кладки и может быть расположена в перегородке; передняя стенка и топливная дверца выходят s коридор. Печь имеет насадную трубу; может эксплуатироваться и на дровах и на каменном угле.

Квадратная печь с нижним прогревом (рис. 74) имеет комбинированную (смешанную) систему дымооборотов. Размеры печи 102x102x238 см; теплоотдача ее 4200 ккал/час. Топливник печи сравнительно большой высоты, боковые симметрично расположенные отверстия а (по два с каждой стороны) служат для выхода газов в боковые камеры б у наружных боковых стен печи (разрезы А—А и Г—Г). Затем газы опускаются по камерам, соединенным каналом под топливником, сзади зольниковой камеры. Из каждой боковой камеры газы через нижние подвертки попадают в стояки в (разрез Б—Б), через которые поднимаются в боковые верхние камеры г, совместно образующие верхний колпак, состоящий из трех полостей П-образной формы.

Полости расположены параллельно. Горячие газы задерживаются вверху задней и средней полостей колпака, а охлажденные — переходят по нижней части через отверстия в переднюю полость, соединенную вверху с насадной дымовой трубой, и уходят в атмосферу. Таким образом печь как бы составлена из трех колпаков: две большие камеры и верхний колпак. В печи можно сжигать любой вид твердого топлива. Если печь будет работать на каменном угле или антраците, то стенки топливника надо выкладывать из огнеупорного кирпича.

Угловая печь (рис. 75) применяется сравнительно редко. Установленная в углу, она занимает немного места. В этом ее преимущество, но теплоотдача печи ухудшается, так как две стенки, обращенные к стенам помещения, используются только для нагрева воздушных прослоек между ними. Нормально работает только одна передняя стена, выходящая непосредственно в помещение. Полная теплоотдача происходит, если печь обогревает три смежных помещения. Угловая печь с теплоотдачей в 5500 ккал/час является примером конструкций с нижним прогревом.

Газы из топливника выходят двумя боковыми ходами 1 (разрез А—А и кладка 11 — го ряда), опускаются вниз до 4 — го ряда и через подвертки 2 выходят к подъемным стоякам 3, расположенным на лицевой стороне печи, идущим до верхней части печи. Попав в верхнюю камеру через отверстия 4 (разрез А—А), газы опускаются через подвертку в дымовую насадную трубу 5. Печь оборудована тремя прочистными дверцами 6 и двумя дымовыми задвижками 7.

Для дополнительного нагрева служат две камеры 8 с душниками 9. Ниша отверстий 10 предназначена для сушки одежды, рукавиц, перчаток и т. п. Печь может работать на любом твердом топливе. Двухъярусная печь прямоугольной формы (рис. 76).

Она состоит из двух печей, стоящих одна на другой. Размеры каждой печи 165 X 51 X 238 см. Теплоотдача нижней печи 3200 ккал/час, верхней — 2600 ккал/час. Печи разделены кирпичной выкладкой с пустотами 1 для облегчения веса печи и экономии кирпича. Выкладка, заполняющая пространство между нижней и верхней печью, служит последней основанием.

Конструкция верхней и нижней печи одинакова. Система дымооборотов бесканальная. Из топливника газы поступают в верхний колпак 2, имеющий насадку. Остывая газы опускаются и на уровне дна топливника через подвертку 3 уходят в дымовую насадную трубу 4. Дымовая труба нижней печи проходит в массиве верхней, поэтому поверхность нагрева последней несколько меньше. Верхняя печь имеет отдельную дымовую трубу. Печь отличается простотой кладки и схемы движения газов. Прочистка нижней печи производится через дверцу в задней стенке и через дверцу в боковой стенке — для верхней. Печь работает на каменном угле или на антраците. Обе трубы оборудованы двумя дымовыми задвижками.

В двухъярусных печах верхняя часть пустот часто перекрывается сплошной железобетонной плитой, что способствует прочности и устойчивости всей конструкции массива. Кладка столь значительного объема печи должна вестись особенно тщательно, так как кроме того, что печь должна быть прочной, ремонт ее сильно затруднен. Также тщательно должна быть выложена дымовая труба нижней печи. Если в кладке есть неплотности, то стена, разделяющая обе трубы во втором этаже, может пропускать тепло от верхней печи, даже если обе дымовые задвижки закрыты.

В общий массив могут быть объединены печи любой конструкции, имеющие прямоугольную или квадратную форму, работающие на любом виде топлива.

Устройство печи на дровах, элементы, материалы

Металлическая  печь  — это одно из наиболее простых и эффективных решений для отопления жилища.  Когда-то это устройство называли «буржуйка», оно было востребовано повсеместно. Старомодное имя и сегодня знакомо многим и даже используется в речи, хотя техническое устройство обогревательного прибора значительно преобразилось. Неизменная популярность такой печи во все времена определяется ее простой эксплуатации и обслуживания — как обращаться с такой покупкой понятно на интуитивном уровне. В статье ниже мы разберемся в устройстве дровяной печи и ее основных особенностях.

Топочная камера

Существует множество вариаций дровяной печи, но устройство и базовый принцип работы одинаковы для всех моделей.

Топка или топочная камера — главная часть конструкции, она задает общий вид и размеры печи. В нее загружаются дрова, которые сгорают в процессе функционирования печи. Для процесса горения материал корпуса не играет никакой роли. Это в равной мере может быть как сталь, так и чугун. Выбор материала обусловлен другим свойством — особенности теплоотдачи. Это отдельная тема к разговору о потребительских качествах вещи.

Размеры конструкций и, следовательно, топочных камер могут отличаться. Соответственно меняется объем одной закладки дров и время ее горения. Однако размеры наиболее распространенных печей, применяемых в быту, остаются близкими друг к другу, и этот параметр выбора скорее определяется соображениями удобства, дизайна, установки в конкретном помещение.

Дело в том, что процессы горения, теплоотдачи, выброса отработанных газов подчинены определенным законам, должны соблюдаться  пропорции между отдельными частями конструкции. Условно средние параметры, предлагаемых на рынке конструкций, проверены инженерными расчетами и долгой практикой использования. Так,в верхней части некоторых топок могут применяться теплообменные ребра, задача которых состоит в накоплении и последующей отдаче тепла.

Дверца

Топка закрывается дверцей, которая может быть изготовлена как из стали, так и из чугуна. Выбор материала зависит от основных характеристик печи и обусловлен интенсивностью нагрева элементов печи. В дверце может располагаться панорамное окно, выполненное из жаропрочного стекла. Стекло обеспечивает интенсивное тепловое излучение, а вид живого огня создает в доме атмосферу, которую не сможет воссоздать никакая другая система обогрева. В некоторых моделях для усиления этих эффектов в дверцу топки устанавливают призматическое окно с  боковыми стеклянными стенками.

Вид открытого огня позволяет называть такую конструкцию печь-камин. Но в отличие от камина она обеспечивает более безопасную эксплуатацию,поскольку топка остается закрытой.

Благодаря естественной тяге воздуха, движению газов в топке, дверка имеет незначительный налет продуктов горения и не требует постоянного обслуживания. При возникновении необходимости дверка легко чистится, особенно сразу после остывания.

Колосник и зольник

Эти два элемента  имеют решающее значение в процессе горения топлива.

Колосником называют вставной элемент в виде чугунной решетки  в нижней части топки. Он соединяет топку с расположенным ниже отсеком для золы. На решетку укладываются дрова, к которым снизу, из зольника, поступает кислород поддерживающий процесс горения. Топливо сгорает, а небольшое количество золы и пепла осыпается в зольник.

Зольник снабжается управляемой заслонкой, которая позволяет регулировать объем поступающего воздуха и тем самым менять интенсивность горения. Эту часть печки иногда называют поддувалом, что прямо указывает на ее назначение. Управление этой несложной механикой осуществляется интуитивно, опыт эксплуатации быстро подскажет какое положение заслонки для вас оптимально. Чаще всего это выглядит так: максимальное открытие в момент розжига и уменьшение доступа воздуха после первичного прогрева корпуса печи.

Дымоход, шибер и другие элементы

Будучи расположены сверху конструкции, эти два элемента также работают на управление интенсивностью горения. Отверстие с патрубком в верхней или задней части печи предназначено для установки трубы-дымохода, через который за пределы жилища выводятся отработанные газы.

Однако вместе с дымом на улицу выходит и тепло, выделяемое печью. Чтобы уменьшить эти потери, поперек трубы устанавливается шибер, проще говоря — заслонка. Открытая заслонка дает максимальную тягу и горение, а прикрытая наоборот — уменьшает тягу и потерю тепла. Использование этого элемента позволяет значительно экономить топливо, буквально не давая ему бесполезно улетать в трубу.

Помимо места под дымоход в некоторых конструкциях есть по два отверстия сзади или сбоку. Это нужно для монтажа распределительных труб в печах, оборудованных водяным контуром. В этом случае печка получает дополнительную функцию водяного котла.

Наверху конструкции может устанавливаться варочная панель — место на котором можно готовить или разогревать еду. Некоторые дровяные печи имеют духовку, которая забирает часть тепла и позволяет готовить пишу в духовом шкафу или сушить что-либо.

Керамические, кафельные и каменные изразцы

Печи имеющие керамическую и кафельную облицовку в виде плитки или панелей всегда привлекательно выглядят и пользуются повышенным спросом. По-русски этот декор называют изразец. Он выступает не только в виде украшения, но несет в себе функциональную особенность. Такая облицовка призвана накапливать тепло и сохранять его, отдавая после завершения процесса горения.

Такой же особенностью обладают и каменные печи. Пускай прогрев помещения и проходит несколько медленнее, но этот недостаток полностью компенсируется продолжительной отдачей тепла после того, как закончилось топливо.

Опора печи

Обычно опорой печи служат ножки, обеспечивающие безупречную устойчивость. Как вариант, ниже зольника может быть дополнительная опора в виде открытой камеры, куда можно сложить дрова для очередной растопки. Это довольно полезное решение, потому что в ней дрова дополнительно высушиваются от температур, а именно таким топливом следует топить любую печь.

Современные модели мало схожи со своим давним прототипом буржуйкой. Печи совершенствуются, увеличивается их безопасность, автоматизируются процессы. Сегодня это технологичный совершенный прибор с высокой эффективностью, дарящий нам тепло и уют живого огня.

Устройство печи из кирпича и принцип работы

Приветствую вас, мои читатели! Эта статья посвящена очень интересной теме — печам из кирпича.

Казалось бы, зачем о них вспоминать? Это ведь даже не прошлый, а позапрошлый век.

Но для многих владельцев частных домов до сих пор строительство такой печи будет самым оптимальным вариантом создания энергонезависимого отопления.

В случае каких-то катаклизмов с электричеством или газом печь всегда согреет и поможет приготовить пищу. А если речь идет о русской печи, то на ней есть еще и спальное место.

Ранее я уже писал статью про печи и котлы для дачи. Рекомендую данную статью к прочтению, в ней вы тоже найдете много интересного.

Данная же статья рассчитана на то, чтобы дать людям, которые ничего не слышали о печах первоначальные знания. Поэтому не судите строго!

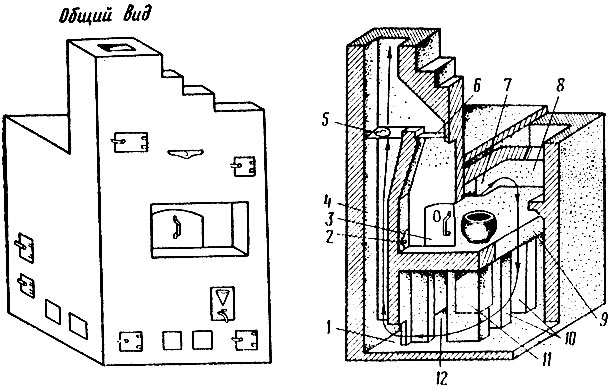

Устройство русской печи

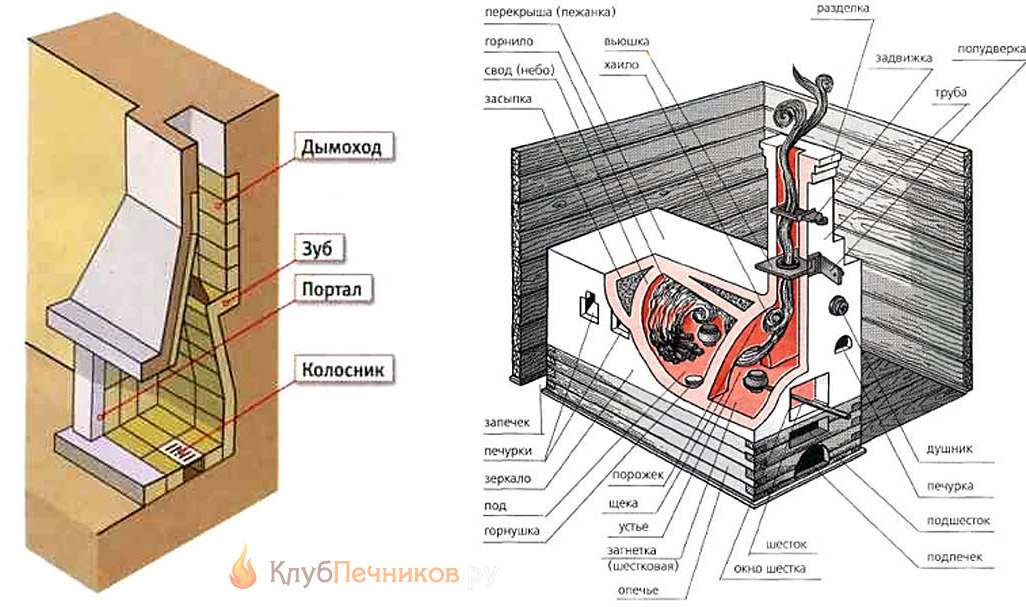

Устройство русской печи схема с названиями

Начну свой рассказ с русской печи. Русская печь многие века была единственным способом отопления в домах наших предков.

Кроме отопления в ней готовили еду и на ней же спали всей семьей.

Русская печь — сложное инженерное сооружение, которое нужно было уметь топить и обслуживать. От мастерства печника здесь зависит очень многое.

Например, КПД русской печи зависит от формы «пода» и «нёбо» печи, а тяга дымохода будет зависеть от того, как сделано «хайло».

Многие конструктивные элементы русской печи имеют свои сленговые названия. Для лучшего понимая перечислим их в виде списка.

• Опечье — фундамент, на котором стоит печь. Раньше его  часто делали из дерева, но в современных печах делают из камня.
• Подпечник — место для хранения дров. В подпечнике дрова высушиваются перед использованием по назначению.
• Заслонка — металлическая крышка, закрывающая внутреннее пространство печи. Ее ставят при приготовлении пищи, после того как прогорят дрова.
• Шесток и загнетка — вход в печь. Над загнеткой находится хайло, а далее идет дымоход.
• Вьюшка и задвижка — заслонки из металла, предназначенные для уменьшения тяги или полного перекрытия дымохода.
• Печурка — ниша для хранения одежды, обуви или других вещей.
• Разделка — утолщение стенок дымохода в том месте, где он проходит перекрытие.
• Под — тут нет опечатки. Это именно «под», а не пол. На нем происходит сгорание топлива и приготовление пищи. Между подом и опечьем засыпается теплоемкий наполнитель из кирпичной крошки.
• Горнило — место где располагается сжигаемое топливо. Горнило всегда находится у задней стенки печи. Под печи выкладывается под углом так, чтобы горнило было выше, чем  устье печи.
• Нёбо или свод печи — арка над подом, которая нужна для формирования правильного завихрения дыма. Неправильно выложенный свод может быстро обрушиться или вызывать сильное дымление печи.
• Труба — дымоход, отводящий продукты горения в атмосферу. Труба возникла в конструкции печи не сразу. Первые печи были без трубы. Их топили «по-черному», что нередко приводило к пожарам.

Преимущества и недостатки русской печи

Русская печь с лежанкой

Начнем с преимуществ русской печи:

• Обладает относительно высоким КПД — есть исследования, которые показывали результаты в районе 50-60%, хотя теоретический расчет дает два раза меньший результат.
• Топится практически любыми дровами. Возможно использовать в качестве топлива уголь.
• Легко чистится и обслуживается — в ней нет никаких узких длинных дымовых ходов, в которых может скапливаться сажа.
• Многофункциональность — русская печь предназначена не только для отопления помещения, но ее можно использовать для приготовления пищи. Причем, многие блюда из старой русской кухни можно правильно приготовить только в русской печи. Кроме этого, у русской печи есть палати — лежанка, на которой можно спать. В ней можно даже париться, как в бане.

Теперь поговорим о ее недостатках. Их немного, но о них нужно сказать:

• Сложность кладки — настоящую русскую печь нужно уметь выкладывать. Иначе она будет или дымить, или пожирать горы дров, или вообще откажется топиться. Можно найти множество рекомендаций и порядовок (специальных чертежей кладки, которые разбиты на отдельные ряды), но все равно здесь нужен большой прикладной опыт.
• Большое количество строительных материалов — на кладку русской печи понадобится от 1500 до 3000 кирпичей хорошего качества. Плюс еще несколько 1,5 — 2 кубометра специального раствора на основе глины.
• Большой вес — это означает, что для такой печи нужен будет свой капитальный фундамент, а это означает, что разместить ее можно только на первом этаже дома.
• Большое время нагрева до «рабочей» температуры — из-за большого количества кирпичей русская печь долго прогревается, но по этой же причине она долго остывает. Так что это и преимущество и недостаток одновременно.

При всех недостатках этой печи, я испытываю гордость за то, что именно русские люди изобрели ее.

На мой взгляд, русская печь — наиболее совершенная и универсальная. А теперь давайте перейдем к другим видам кирпичных печей.

Устройство голландской печи

Голландская печь из кирпича

Голландская печь (или по другому «голландка») — одна из наиболее простых по своей конструкции кирпичных печей.

Придумали ее, как понятно из названия, в Нидерландах, а в нашу страну она впервые попала при Петре Великом.

Давайте разберемся в том, как она устроена и на каких принципах работает.

Изнутри классическая голландская печь выглядит следующим образом:

Печь голландка чертеж

Эта конструкция предназначена только для отопления помещений, но существуют голландские печи с плитой для приготовления пищи:

Схема голландской печи

На верхнем рисунке голландская печь имеет не только плиту, но и духовку для выпекания хлеба, пирогов и приготовления других блюд. Еще одна функция духовки — ускоренный обогрев помещения.

Если затопить печь и открыть духовку, то из нее будет постоянно поступать горячий воздух, который ускорит нагрев помещения.

Классическая «голландка» имеет выход в дымоход сбоку. Это позволяет удлинить путь горячего дыма внутри печи и увеличить ее КПД.

Из-за очень простой и терпимой к ошибкам конструкции голландская печь стала очень популярной и является самой распространенной и в настоящее время.

Давайте рассмотрим ее преимущества и недостатки в виде списка. Так их удобнее воспринимать.

Преимущества и недостатки голландской печи

Список преимуществ будет выглядеть следующим образом:

• Простота конструкции — такую простую печь может легко выложить мастер со средней квалификацией. Серьезных ошибок тут допустить почти негде, если придерживаться чертежей и здравого смысла.
• Небольшие габариты — «голландку» можно втиснуть практически в любое помещение. Места она занимает минимум.
• Относительно маленькая стоимость возведения — строительных материалов на нее нужно будет в 2 или 3 раза меньше, чем для русской печи.
• Маленький вес конструкции — позволяет размещать ее на перекрытии без капитального фундамента.
• Быстрый нагрев помещения — маленькая толщина стенок печи и наличие духовки позволяет быстро обогревать помещение.

Теперь перейдем к недостаткам:

• Более низкий по сравнению с русской печью КПД — в лучшем случае он не превысит 40%.
• Меньше по времени держит тепло — тонкие стенки имеют маленькую теплоемкость, а если не закрыть после протопки задвижку, то печь будет быстро остывать из-за притока холодного воздуха через дымоход.
• Возможно большое образование сажи — это чревато возникновением печных пожаров. Голландская печь оборудуется специальными лючками, через которые есть возможность прочищать дымовые каналы.
• Голландскую печь опасно перетапливать! Чрезмерный перегрев может привести к образованию угарного газа.

В общем и целом, печь вполне подходит для обогрева дачных и деревенских домов. Двигаемся дальше!

Устройство шведской печи

Шведская печь по своей сути является глубокой модернизацией голландской печи.

Разрабатывали ее в середине 18 века под потребности простых шведских обывателей, которым нужна была универсальная и экономичная печь.

В результате на свет появилась следующая конструкция:

Шведская печь схема

Из рисунка видно, что в шведской печи дымовые газы идут по всей высоте печи. При этом печь лучше прогревает помещение.

Для ускоренного прогрева помещения можно открыть духовку, из которой сразу же пойдет горячий воздух.

Кроме этого, в конструкции печи предусмотрены ниши для сушки одежды и топлива, а также для хранения готовой еды.

В такой нише еда будет оставаться теплой с вечера до утра, а одежда будет просушена.

Шведская печь камин

Шведская печь может быть оборудована лежанкой. Обычно, такая печь ставится в стену между кухней и спальней.

Лежанка при этом выходит в спальню. Выглядит это примерно вот так:

Шведская печь из кирпича с лежанкой

Преимущества и недостатки шведской печи

Начнем с преимуществ:

• Универсальность — шведская печь по-настоящему универсальна. Она обогревает дом, сушит одежду, готовит еду.
• Гибкость конструкции — «шведку» можно оборудовать лежанкой, камином и даже баком для подогрева воды. Правда, все это должен делать специалист, иначе печь просто не будет правильно работать.
• Высокий КПД — шведская печь превосходит голландскую по этому параметру и практически догоняет русскую.

Недостатки будут следующими:

• Больший, чем у «голландки» вес — шведку лучше ставить на капитальный фундамент, а это только первый этаж.
• Конструкция требовательна к качеству кирпича и раствора.
• Трудности в прочистке дымовых каналов — при использовании угля скорее всего будет много сажи, которую нужно вычищать.

На этом пожалуй и все. Давайте подводить итоги.

Итоги статьи

В данной статье я дал вам только краткие данные по этим печам.

Если вы всерьез собираетесь оборудовать свой дом кирпичной печью, то рекомендую вам прочитать специальную литературу.

Особенно это касается тех, кто решил сложить ее самостоятельно.

Лично для себя я бы выбрал шведскую печь, хотя душа тяготеет к русской.

Но построить и эксплуатировать шведскую печь будет гораздо проще, чем русскую.

На этом пока все. Тему печей я обязательно продолжу и выделю  в отдельную категорию на блоге! Всем пока!

Устройство металлической банной печи. Обновлено 29.03.2020

«Хочешь сделать хорошо — сделай сам». Этим принципом мы пользовались 20 лет назад, когда разрабатывали самые первые чертежи печей из металла для бани.

Мы не претендуем на роль первооткрывателей — сотрудники компании «Теплодар» обратились к банным традициям России, наших северных соседей, объединили и систематизировали этот опыт. В результате нам удалось разработать целый ряд удачных конструкций печей, которые пошли в серийное производство — надежных, функциональных и безопасных. И по сей день они удовлетворяют базовым требованиям покупателей.

Предлагаем поговорить об устройстве печей из металла для бани, разобрать основные этапы самостоятельного изготовления и типичные ошибки, которые при этом допускаются. Мы будем рады, если наш опыт поможет вам в реализации идей.

Содержание:

1. Как выбрать конструкцию?
2. Какие материалы подойдут для изготовления печи?
3. Марки сталей
4. Колосник
5. Дверца топливного канала и зольника
6. Дымоход
7. Кожух-конвектор или сетка-каменка?
8. Краска
9. Сборка печи
10. Как сделаны наши печи

Как выбрать конструкцию?

Существует несколько вариантов устройства печей для бани. При выборе конструкции принимаются во внимание следующие параметры:

• форма: прямоугольная или цилиндрическая;
• пространственное положение: вертикальное или горизонтальное;
• расположение дверцы топливного канала: в парилке или смежном помещении;
• бак для нагрева воды: на дымоходной трубе или совмещенный с топкой;
• вид каменки: открытая или закрытая;
• защита боковых стенок топки: сетка с камнями, кирпичная кладка или конвекционный кожух.

Мы не рекомендуем брать первый попавшийся на просторах интернета чертеж металлической печи для бани и сразу же приступать к изготовлению.

Одна из главных характеристик устройства — тепловая мощность — должна соответствовать объему парильного помещения. Этот показатель зависит от нескольких факторов. Самый главный из них — объем камеры, в которой сгорают дрова. Для помещения объемом 4-10 м³ мы рекомендуем печи мощностью 10 кВт. Для расчета объема топки (в литрах) мощность умножается на 0,5. То есть для печи на 10 кВт топка должна быть около 50 литров. Определить линейные размеры можно посредством несложных математических расчетов.

Еще один очень важный нюанс — высота. Топку нельзя «занижать», иначе пламя будет догорать в дымоходе, что приведет к тому, что большая часть тепловой энергии уйдет через трубу на улицу. Языки пламени должны «помещаться» в топку.

Какие материалы подойдут для изготовления печи?

Есть два подхода к выбору материалов для самодельной печи:

1. Вы ищете самый бюджетный вариант. Берете все, что попадается под руку, например, обрезки листового металла, старый неиспользуемый пропановый баллон, готовую емкость. Выйдет недорого. Но долговечность и безопасность конструкции печи для бани из металла неизвестной марки — это всегда лотерея. Дело в том, что свариваемость стали зависит от ее состава: одни марки свариваются без ограничений, другим нужен предварительный нагрев, третьи вообще не предназначены для сварных конструкций.



   Кроме того, качество шва зависит от совместимости основного и присадочного металлов. На форумах самодельщиков можно встретить сообщения типа: «Марку стали не знаю, наверное, Ст3, поэтому буду варить АНО-4 — не развалится». Если вы делаете забор, то все нормально, но когда речь идет о печи, нужно помнить о том, что конструкция должна оставаться герметичной при любых условиях. Проблема в том, что в некоторых сталях при сварке в околошовной зоне образуются закалочные структуры, представляющие собой множественные пространственные дефекты кристаллического строения. В результате температурных деформаций при нагреве / остывании печи в сварке могут появиться трещины, а это крайне нежелательное явление.

2. Важна не только окончательная стоимость проекта, но и качество. Покупаете нужные материалы и детали, но делаете чертежи и печь для бани своими руками. При разработке проекта рассчитываете требуемую мощность и размеры топки в соответствии с объемом помещения парилки. У вас есть хороший сварочный аппарат, вы умеете им пользоваться, имеете опыт разметки и сборки металлоконструкций.



   Если трудности не пугают, можно начинать мониторить рынок стального проката. Для реализации проекта потребуются:

   • листовая сталь толщиной 4-10 мм для прямоугольной печи или труба соответствующего диаметра для круглой конструкции;
   • труба Ø115-140 мм (в зависимости от тепловой мощности топки) для дымохода;
   • тонкий лист (2-3 мм) для зольника;
   • прут или квадрат 8-10 мм для корзины каменки.


   При условии, что выбрана удачная конструкция, металлическая печь для бани получится долговечной и работоспособной. Только стоимость ее будет сравнима или даже выше, чем у «заводских» аналогов. Кроме того, на работу уйдет какое-то время.

При условии, что выбрана удачная конструкция, металлическая печь для бани получится долговечной и работоспособной. Только стоимость ее будет сравнима или даже выше, чем у «заводских» аналогов.

Марки сталей

Большинство производителей для изготовления топок и экранов используют конструкционные малоуглеродистые стали марок Ст3, 10, 20, 08пс. Они недорогие, имеют хорошую свариваемость, их не рвет при нагреве. Использование сталей с более высоким содержанием углерода нерационально: изменение структуры металла в конечном итоге приводит к разрушению печи.

Многие создатели самодельных конструкций считают, что для изготовления печи нужно выбирать специализированные стали, которые применяются в промышленном котлостроении: 12ХМ, 12Х1МФ, 15ХФ. Эти материалы выдерживают колоссальные термические нагрузки, не деформируются и имеют высокую теплопроводность. Однако с ними сложно работать.

Для сварки РДС нужно будет найти электроды ЦЛ-39, ЦЛ-45, ТМЛ-3У, которые редко встретишь в обычных строительных магазинах. Если варить полуавтоматом в защитной среде, нужна проволока СВ-08ХМФА или подобные марки. Кроме того, нужен предварительный нагрев свариваемых деталей и термообработка.

Многие производители банных печей используют коррозионностойкие стали, но мало кто приводит конкретные марки. Это вызывает значительное удорожание конструкции, но позволяет уменьшить толщину стенки в 2 раза, а, значит, печь будет значительно легче. Что касается долговечности: если все сделано правильно, вы передадите печь по наследству своим детям.

Наиболее подходящими для банных печей считаются марки 12Х13 и 12Х17, а также другие стали ферритного класса. Если в каталоге магазина сталь маркируется по американским стандартам, выбирайте марки 403, 409, 439. В «закромах» у многих любителей-самодельщиков есть запасы аустенитных нержавеек типа 12Х18Н10Т (AISI 321). Они просты в обработке, но совершенно не годятся для печей, поскольку имеют в 2-3 раза больший коэффициент температурного расширения, чем у ферритных сталей. Определить аустенитную сталь несложно: к ней не прилипает магнит.

Колосник

Колосник лучше купить, чем делать самостоятельно. Готовая чугунная решетка стандартных размеров обеспечит поступление достаточного количества воздуха в топку. Колосник испытывает колоссальные термические нагрузки и находится в окислительной атмосфере. Сварная стальная решетка очень быстро прогорит в таких условиях. Кроме того, у чугуна в разы меньший коэффициент температурного расширения, чем у всех конструкционных сталей. Колосник из него не будет деформироваться от нагрева и распирать стенки печки.

Дверца топливного канала и зольника

Один из самых сложных элементов конструкции — дверца топливного канала. Если вы хотите наблюдать за пламенем через стекло, готовьтесь к покупке готовой модели. Также в магазинах печного литья можно заказать чугунные дверцы. Выглядят они неплохо, но потребуют проявить некоторую смекалку при выборе способа крепления.

Пытаться приварить чугунный короб дверцы к стальному топливному каналу мы не рекомендуем. Даже если выйдет нормальный на первый взгляд шов, он неизбежно лопнет при первой или второй растопке. На большинстве чертежей металлических печей для бани, сделанных своими руками, видно, что дверцы крепятся винтами, заклепками или кляммерами.

Основное требование к конструкции дверей топливника — плотное прилегание. Также она не должна раскаляться, иначе во время горения ей будет невозможно пользоваться. Для стальной дверцы мы рекомендуем делать теплоотбойник — металлическую пластину с тыльной стороны дверцы. Она должна быть установлена с воздушным зазором 20-30 мм.

Дверь зольника чаще всего приваривают к самому ящику. Температура в той части печи, которая находится ниже колосника — невысокая — поэтому проблем с перегревом там не возникает. Зольный короб сваривают из листа 2-3 мм. Если делать из более толстого металла, он окажется очень тяжелым, и его будет сложно вынимать для чистки.

Дымоход

Для дымохода используют и «черные», и нержавеющие трубы. Если вы решили не покупать готовую трубу с теплоизоляцией, ее придется делать самостоятельно: и для «уличной» части, и для той, что проходит через чердачное помещение. Поэтому кроме трубы придется искать минеральный утеплитель и тонкий лист для изготовления кожуха.

Для дымохода используют и «черные», и нержавеющие трубы. Кроме трубы придется искать минеральный утеплитель и тонкий лист для изготовления кожуха.

Кожух-конвектор или сетка-каменка?

Сетка из прутьев, заполненная камнями, проще в исполнении, чем кожух из металлического листа. Кроме того, такое исполнение позволяет снять большее количество пара при условии, что мощность печи будет остаточной. Вариант обкладки конструкционным кирпичом мы не рассматриваем, поскольку он сводит на нет основное преимущество металлической печи — скорость нагрева. Для изготовления кожуха-конвектора можно привлечь опытного сварщика, если недостаточно собственной квалификации. Здесь главное — сварить конструкцию без поводок.

Краска

Если печь изготовлена из углеродистой стали, ее поверхность нужно покрыть жаростойким составом. Подойдут лаки и эмали с маркировкой «КО».

Сборка печи

Насколько бы тщательно ни был продуман чертеж металлической печи для бани, вероятность ошибки не стоит исключать. Мы рекомендуем собирать всю металлоконструкцию на прихватках. Возможно, придется несколько раз разбирать, чтобы подогнать размеры. Когда убедитесь, что все сделано ровно, можно проваривать сплошным швом. Начинать нужно с тех элементов, которые расположены внутри: опоры для колосника, перегородки.

Во многих чертежах и схемах печей для бани, которыми люди делятся на форумах, отсутствует один важный элемент — ревизионный люк для чистки дымохода. Не забывайте, что сажу придется периодически удалять, поэтому к нему нужен удобный доступ.

Как сделаны наши печи

Компания «Теплодар» занимается изготовлением печей с 1997 года. Мы предлагаем познакомиться с самой старшей серией наших продуктов «Сибирь». Мы считаем, что это одна из лучших конструкций печей для бань и саун нашего производства. В ассортименте представлены модели для парных объемом до 20 и до 30 м³.

Печь «Сибирь» представляет собой открытую каменку с топкой из нержавеющей стали, легированной хромом. Одно из основных преимуществ конструкции — высокая скорость нагрева парильного помещения. Мы предлагаем два исполнения кожуха-конвектора: из окрашенной и нержавеющей стали. Каменка рассчитана на загрузку до 90 кг, и ее дно мы дополнительно усилили несущим элементом.

Вы можете познакомиться со схемами печи для бани «Сибирь» в каталоге. Здесь представлены фото в интерьере, а также боковые разрезы всех исполнений.

Особенности устройства печи

Печные приборы

Печные приборы — дверки, бачки для воды, колосниковые решетки, заслонки, вьюшки и задвижки — выполняют в основном из жароупорного чугуна. Чугунные приборы прочнее, долговечнее, не прогорают и не ржавеют. Одни и те же печные приборы бывают разными по форме и размерам, поэтому тут не дается их точная копия — просто на рисунках показано, какой именно печной прибор установлен в определенном месте печи.

При покупке задвижки обратите внимание на движок. Если движок будет очень свободно двигаться по рамке (в ней высокая щель), то при сильной тяге начнет дребезжать. Если с “изнанки” задвижки есть специальное отверстие, то эта задвижка хорошая, а отверстие, которое при установке должно быть внизу, служит для того, чтобы из него высыпалась сажа, которая скапливается сзади движка в рамке.

Поддувало

Поддувало — это в печи первая воздушная камера, имеющая, как правило, дверку. Поддувальную камеру выкладывают по размерам колосниковой решетки. Она может быть шире колосниковой решетки и перекрываться напуском рядов боковых стенок до решетки. Через поддувальную камеру воздух через колосниковую решетку поступает в топку, кроме того, она служит для сбора золы и других отходов топлива.

Поддувало: 1 — поддувальная камера; 2 — поддувальная дверка

Поддувальная дверка может быть любых размеров, но не больше вьюшечной дверки. Через эту дверку из широкой поддувальной камеры удобно убирать золу, а что касается воздуха, то его достаточно при дверке, даже вдвое меньшей, чем показано. Практика показала, что лучшее место поддувальной дверки — на втором ряду кладки печи. Дверку устанавливают в поддувальное окно, которое соединено с поддувальной камерой. При открытой дверке через окно в поддувальную камеру устремляется воздух. Чем больше открыта дверка, тем больше воздуха войдет в поддувало и тем лучше будет гореть топливо. Воздух, особенно идущий снизу, нужен для поддержания горения топлива. Отсюда и название — поддувало.

Иногда с помощью дверки регулируют в печи тягу: чем меньше открыта дверка, тем меньше тяга. Поддувальную дверку устанавливать необязательно, но желательно, потому что без нее возможен в неплотно закрывающихся приборах, таких как задвижки, сквозняк. И тогда тепло будет выходить в трубу, а печь будет меньше отдавать тепла в помещение.

При отсутствии дверки тягу регулируют задвижкой. Чем больше открыта задвижка, тем сильнее сквозняк, а с ним в печь войдет больше воздуха и будет сильнее тяга, а значит, лучше будет гореть топливо. Если в поддувальном окне нет дверки, а есть вьюшка, то топливо будет постоянно гореть с одинаковой силой, но с этой силой в трубу уйдет много тепла, которое мог бы вобрать в себя кирпич. Вьюшкой нельзя регулировать ни тягу, ни горение топлива.

Допустим, что дверка на несколько миллиметров меньше, чем указано на рисунке. Швы в любом случае должны быть не более 3-5 мм. Для этого кладку нужно проводить от дверки к углу печи. Последний шов получается толще положенного, а такой шов делать нельзя. Чтобы выдержать толщину швов, нужно от целого кирпича в углу стенки, где находится дверка, отколоть четвертку Получатся трехчетвертка и четвертка. Далее нужно отколоть четвертку побольше с учетом толщины шва. Она как бы удлинит целый кирпич. Вместо целого кирпича надо положить первую трехчетвертку и вторую четвертку — она займет место толстого шва. Кладка верхнего ряда над этой четверткой пойдет из целого кирпича — он перекроет эту четвертку. Если толстый шов получается возле дверки, то нужно проделать то же самое и в этом месте.

Если из-за дверки топка получится на несколько миллиметров уже, а газоходы шире, то это на работе печи не отразится. В некоторых областях страны печи кладут вообще без поддувала. В этих печах, топочные дверки имеют вместо поддувала окна-отверстия для поступления воздуха. В подобных топках горит только дровяное и торфяное топливо, но дрова утопают в золе и образуют много головешек. Когда они догорают, тепло уходит в трубу, поэтому головешки приходится вытаскивать из топки и опускать в ведро с водой. Такие печи делают из-за отсутствия колосниковых решеток. Если они есть, то их устанавливают над поддувальной камерой.

Топка

В топке сгорает не только топливо, с ним сгорают и выделяемые при сгорании топлива химические вещества — газы, смолы. Да и вода, содержащаяся в топливе, преобразуется в сухой пар, от которого зависит, будут ли на печи потеки сажи. Чтобы газы и смолы не превращались в сырую сажу, оседающую в газоходах, а пар был сухим, в топке над топливом должно быть достаточно свободного пространства, в котором сгорали бы более легкие частицы топлива. Поэтому в отопительных печах, в которых топка устроена во всю высоту печи, почти не бывает сажи.

Ширина топки иногда достигает 38 см. В комнатных печах лучшая топка шириной 26 см (по размеру дверки). Практика показывает, что если сделать топку шириной 26 см, а длиной 31 см с отвесными боковыми стенками, а у передней и задней стенок стесать скос до 2 см, то каменный уголь (антрацит) в такой топке сгорает полностью. Уголь мало спекается, поэтому топка с более расширенной формой под уголь хуже — в такой топке воздуха к стенкам поступает мало. Воронкообразная топка с большим скосом хороша для дров, хвороста: топливо по мере сгорания оседает вниз к колосниковой решетке. В топке с плитой над топливом должно быть пространство, образуемое двумя рядами кладки (не менее).

Установка колосниковой решетки под топливо: а — дровяное; б — угольное; 1 — поддувальная камера; 2 — поддувальная дверка; 3 — колосниковая решетка

Колосниковая решетка разделяет топку и поддувальную камеру. Под дровяное топливо колосниковую решетку устанавливают к задней стенке печи немного приподнятой. Практика показывает, что подъем подины под дрова делать необязательно, так как подъем образуется со временем от нарастающей золы. Под уголь решетку закладывают ровно по горизонтали на один-два ряда ниже топочной дверки. Ее хорошо собирать из штучных чугунных колосников во всю ширину топки — до 26 см. Сплошная решетка непрочная и поэтому скоро выходит из строя. Отдельные колосники крепче, их специально выпускают под отопление каменным углем. На таких решетках горит любое топливо. Под бурый (подмосковный) уголь колосниковую решетку устанавливают на два ряда ниже топочной дверки, поэтому над поддувальным окном будет не менее трех рядов кладки.

Под торф и кизяки (это топливо домашнего изготовления в виде кирпичей, которые делают из навоза и сушат на улице) колосниковая решетка должна иметь прорези (отверстия) не более 1 см. В этом случае низ топки делают из двух решеток. Сначала нужно попробовать установить решетки насухо. Если колосниковые решетки по размерам меньше поддувальной камеры 1, тогда над ней делают напуски 2, на которые кладут нижнюю решетку 3. Иногда из-за небольшого размера поддувальной камеры решетки приходится устанавливать поперек нее. В этом случае, если решетки узкие, над задней стенкой поддувала нужно сделать напуски 4 Размеры напусков зависят от размеров решетки. К нижней решетке на оставшийся свободный выступ 5 напуска устанавливают наклонно вторую решетку 6, которую вверху закладывают в вытесанный паз в кирпиче 7. После установки обеих решеток кладку боковых стенок 8 продолжают отвесно по отношению к нижним рядам поддувала. Для более полного сгорания топлива выше нижней решетки (вокруг нее) стесывают один ряд 9.

Установка колосниковой решетки под торфяное топливо: а — поддувальная камера; б — поддувальная дверца

Установка колосниковой решетки под торфяное топливо: а — поддувальная камера; б — поддувальная дверца

Я всегда устанавливал колосниковые решетки на жидкий раствор и прижимал их к нему посередине решетки. Щели возле решетки замазывал тем же раствором, на котором клал печь. Колосниковые решетки никогда не деформировались и не изгибались от жары, как и топочные дверки без асбеста, а лишь иногда сгорали из- за плохого качества чугуна. Да и не могут они деформироваться, потому что во время просушки печи, когда раствор сохнет, он выделяет пар. Этот пар размолаживает раствор: он делается опять мягким, как при кладке. От жары колосниковые решетки расширяются, а мягкий раствор позволяет им это делать. После протопки печи раствор возле колосников засыхает и сжимается по расширенному положению колосников. Когда колосники остынут, вокруг них образуется щель в виде паутинки. При следующих протопках она постепенно сама по себе закрепится пылью от золы.

Предлагаемые засыпки вокруг колосников неэффективны и больше нужны для упрощения их замены на новые. Зола лучше всякой засыпки: она уплотняется так, что для ее удаления нужна скарпель, поэтому не нужно усложнять себе работу. Колосниковые решетки устанавливают неглубоко вверху подины, чтобы можно было легко вынуть их при любой замене на новые. Колосниковые решетки из отдельных колосников можно заменять частично или заменить подину полностью.

Колосниковая решетка из целых кирпичей

Часто топку делают без поддувала, вставляя топочную дверку с отверстиями, если нет чугунных колосниковых решеток. Через решетку зола просыпается, и дрова горят лучше. Решетку можно сделать из металлических прутьев, заложив их в кладку. Можно сделать ее и из целых кирпичей. Кирпич ставят на ребро и с двух сторон в нем вытесывают выемку — щель, расширяющуюся книзу, чтобы не задерживалась зола.

Что бы еще почитать?

Кирпичная печь своими руками: основные виды, устройство печи

Сегодня почти все частные дома оборудованы системами парового отопления, работающими на газе, угле, дровах, мазуте, и т.д. Несмотря на это, печное отопление не только не теряет своей популярности – наоборот, любители-самоучки и мастера-печники до сих пор кладут печи своими руками, специалисты и инженеры постоянно придумывают новые конструкции и устройства печей, а также стараются усовершенствовать уже используемые.

Кирпичная печь в любом доме никогда не будет лишней и сможет выручить в любой момент. Так, ранней осенью или весной, когда основное отопление включать вроде бы рано, а согреться хочется, несколько охапок дров в печке помогут и согреться, и создать в помещении домашнюю уютную обстановку. Тепло, исходящее от печи, очень приятное и комфортное для человеческого организма, его не может заменить ни одна, даже самая современная система отопления.

Тема кладки кирпичной печи своими руками настолько обширна, что даже наша попытка ОЧЕНЬ кратко охватить самые основы, а именно – типы и устройство печей, инструментарий, выбор места для печи в доме, подготовку фундамента, раствора для кладки, и, собственно, саму кладку простейшей печи своими руками, вылилась в немалый объём. Который был разбит на четыре логические части:

1. Теоретическая – виды печей, их особенности и устройство простейшей кирпичной печи.
2. Подготовительная – необходимые инструменты, выбор места для установки печи и возведение фундамента под печь.
3. Практическая – возведение печи «всухую», подготовка раствора и кладка печи с подробным описанием процесса.
4. Для закрепления материала – пошаговая инструкция кладки печи Проскурина (отопительно-варочная печь с сушильной камерой).

Итак, начнём с теории – виды кирпичных печей, их назначение и устройство печи простейшего варианта.

Содержание статьи

Кирпичные печи – виды и особенности

Есть несколько основных видов кладки печей, которые используются в частных жилых домах:

• отопительная печь,
• отопительно-варочная печь,
• варочная печь.

Рассмотрим каждый вариант более подробно.

Отопительная печь

Используется исключительно для обогрева помещения. Современные модели могут быть оборудованы двумя топками – обычной и каминной. Такая печь из кирпича одновременно выполняет функции источника тепла и предмета интерьера.

В подавляющем большинстве случаев печь рассчитана на обогрев двух помещений, ее или строят вместо стены между двумя комнатами, или, если помещение большое, размещают посередине.

Сделав отопительную печь печь своими руками, ее можно использовать как основной или дополнительный (резервный) источник тепла в доме. Для небольших строений, например, для дачи, лучше подойдет не отопительная, а отопительно-варочная печь, о которой пойдет речь ниже.

Отопительно-варочная печь

Отопительно-варочная печь решает сразу две задачи – обогревает помещение и служит местом для приготовления пищи. Часто такие печи имеют встроенную духовку или сушилку, в которой можно делать сухофрукты, сухари, высушить мокрые вещи и т.д.

Такую печь встраивают в стену, а чаще она возводится вместо стены. При этом топку, плиту, духовку и сушилку делают в помещении кухни, а в жилой комнате печь ничем не отличается от обычной стены, согревая при этом воздух в помещении.

Варочная печь

Предназначена для кухни, конструкция этой печи из кирпича изначально предназначена для приготовления пищи. Варочная печь может обогревать помещение, так как весь ее корпус, варочная поверхность и задняя стенка хорошо прогреваются. Обычно варочные печи имеют весьма скромные размеры, поэтому хорошо подходят для небольших частных домов и дач. Обладатель такого агрегата не рискует замерзнуть и остаться без горячей еды, даже если внезапно отключат электричество и газ.

Устройство печи

Разберём основные части устройства печи. Для примера возьмём отопительно-варочную печь.

• Топочная камера. Предназначена для сжигания топлива. Для кладки печи, а именно для топки используются только огнеупорные материалы, так как температура в топочной камере может превышать 1000º С  (зависит от вида топлива).
• Поддувало. Пустая полость, находящаяся непосредственно под топочной камерой. Выкладывается из обычного кирпича. Основное предназначение – накопление пепла и шлака, который падает из топки, а также создание «сквозняка», нагнетание воздуха в топку. Прикрывая и открывая дверцу поддувала, можно регулировать интенсивность горения топлива в топочной камере.
• Дымоходные каналы. Самые сложные элементы любой конструкции, особенно если впервые класть печь своими руками. При проходе через дымоходные каналы, горячие газы и дым нагревают кирпич, который затем отдает накопленное тепло в помещение.
• Дымоход. Предназначен для выхода дыма и продуктов горения в атмосферу. Создает тягу, необходимую для горения в печке.
• Варочная поверхность (комбинированные и варочные печи). Располагается непосредственно над топкой, служит для приготовления и разогрева пищи. Очень быстро нагревается, отдает много тепла в помещение.
• Отверстия для удаления сажи из дымоходных каналов. Монтируются на поверхности печи из кирпича, закрываются куском кирпича на глиняном растворе, снаружи прикрыты металлическими дверцами. Кроме этого, очистные отверстия есть у основания дымохода, часто их устраивают на чердаке.

Читать дальше про необходимые инструменты, выбор места для установки печи и возведение фундамента под печь.

5 функций безопасности печи, которые защищают ваш дом от неисправной системы отопления

5 функций безопасности печи, которые защищают ваш дом от неисправной системы отопления

Когда печи работают должным образом, они являются совершенно безопасным прибором для дома. Но поскольку печи сжигают топливо для выработки тепла, у них могут возникнуть серьезные проблемы с безопасностью, если они начнут работать со сбоями. К счастью, в различных частях вашей системы отопления установлен ряд устройств, предназначенных для обнаружения проблем.Сегодня мы поговорим о функциях безопасности печей, которые включены в современные системы отопления, и о том, что вы можете сделать, чтобы обеспечить их правильную работу!

5 функций безопасности печи, обеспечивающих безопасность вашего дома

1. Концевой выключатель. Концевой выключатель — это, по сути, термометр, который измеряет температуру пространства, окружающего камеру сгорания вашей печи. Если в вашей печи происходит распространение пламени, если поток воздуха через систему был заблокирован или если возникла проблема с теплообменником, температура вокруг камеры сгорания станет чрезмерно высокой.Концевой выключатель обнаружит чрезмерно высокую температуру и отключит вашу систему, чтобы предотвратить возгорание или утечку угарного газа. Ваша система должна быть проверена и перезапущена профессионалом вроде Хайда, прежде чем она снова включится.
2. Термопара. Если у вас есть старая печь, в которой используется стоячая контрольная лампа, термопара является предохранительным устройством, которое гарантирует безопасное горение контрольной лампы. В отличие от концевого выключателя, который срабатывает, когда температура становится слишком высокой, термопара срабатывает, когда температура, излучаемая вашим пилотным светом, слишком низкая.Низкая температура контрольной лампы означает, что пламя погасло или горит неэффективно. В любом случае из газового клапана может вытечь окись углерода из-за неполного сгорания. Когда термопара срабатывает, она перекрывает подачу газа к вашей пилотной лампе, чтобы избежать такой утечки CO.
3. Датчик пламени ртутный. В более новых печах используются прерывистые контрольные лампы или электронное зажигание вместо традиционных стоячих контрольных ламп. В этих системах вместо термопары используется ртутный датчик пламени, который выполняет ту же работу.
4. Реле давления воздуха. Еще одна особенность новых печей — индуктор тяги. Индуктор тяги — это вентилятор, который выдувает оставшиеся газообразные продукты сгорания из камеры сгорания вашей печи перед повторным зажиганием горелок. Это предотвращает крошечные взрывы при воспламенении горелок, а также предотвращает накопление сажи на самих горелках. Реле давления воздуха — это предохранительное устройство, которое обеспечивает правильную работу индуктора тяги. Если реле давления воздуха обнаруживает, что индуктор тяги дует слабо или не дует совсем, он отключит подачу газа в вашу печь, чтобы предотвратить скопление газов внутри камеры сгорания.
5. Детекторы угарного газа. Хотя детекторы угарного газа не устанавливаются внутри вашей печи, они тесно связаны с безопасностью вашей системы отопления. Если в вашей печи есть утечка окиси углерода из-за чего-то вроде треснувшего теплообменника или засорения дымохода, детекторы CO защитят вас и вашу семью, подав сигнал тревоги, если в воздухе вашего дома образовался окись углерода.

Запланируйте ежегодную настройку, чтобы убедиться, что ваши средства безопасности работают должным образом

Как и любой другой компонент вашей печи, защитные функции вашей системы отопления требуют регулярной очистки и технического обслуживания для нормальной работы.Лучший способ убедиться, что средства безопасности вашей печи находятся в надлежащем рабочем состоянии, — это планировать переналадку один раз в год. Во время настройки мы проверим и очистим все предохранительные устройства вашей печи и позаботимся обо всех обнаруженных нами проблемах, чтобы ваша система отопления могла безопасно работать всю зиму.

Если у вас есть какие-либо вопросы о функциях безопасности вашей печи, или если вы хотите, чтобы система отопления обслуживалась или устанавливалась в вашем доме, свяжитесь с Hyde’s, вашим подрядчиком по установке и ремонту печи Coachella Valley.

кредит на фотографию: debsilver via photopin (лицензия)

Какие части печи (для домовладельцев)

Вы знаете, что ваша печь сохраняет ваш дом в Монтгомери, штат Алабама, когда температура наружного воздуха падает, но знаете ли вы, как она работает? Есть много частей топочной системы, которые работают вместе, создавая тепло и доставляя его в жилые помещения внутри помещения. Наши знающие специалисты по HVAC делятся базовым словарным запасом печей, чтобы помочь вам лучше познакомиться с частями печной системы.

Детали печной системы

Существует множество частей топочной системы, которые вместе создают тепло и доставляют его в ваши внутренние помещения.

Контрольная лампа

В старых печах контрольная лампа горит постоянно, готовая зажечь газ, когда печь включается, чтобы начать процесс нагрева.

Термопара

Термопара обнаруживает горящую лампочку. Когда термопара улавливает горящую пилотную лампу, она посылает электрический сигнал на газовый клапан, сигнализируя, что он открывается для потока газа.

Воспламенитель горячей поверхности

Новейшая технология, запальные устройства с горячей поверхностью заменяют запальные лампы в новых моделях печей. Электрический ток проходит через воспламенитель, повышая его температуру, чтобы начать горение при включении подачи газа.

Датчик пламени

Датчик пламени — это предохранительное устройство, обнаруживающее тепло от воспламенителя с горячей поверхностью. Если тепла не обнаружено, это устройство отключает подачу газа.

Газовый клапан

Газовый клапан регулирует давление природного газа, поступающего в ваш дом, поэтому его можно использовать в печи.Он также контролирует подачу газа в печь.

Горелки

Горелки печи смешивают газ и воздух, образуя пламя, которое является источником тепла печи.

Теплообменник

Теплообменник задерживает токсичные газы, образующиеся при сгорании топлива. Газы безопасно удаляются из вашего дома, а теплообменник отдает тепло окружающему воздуху. Этот компонент выглядит как набор длинных металлических трубок.

Тяговый индукционный двигатель

Электродвигатель тягового индуктора запускается до того, как газ начинает гореть в печи.Его задача — помочь вытеснить токсичные дымовые газы из вентиляционной трубы вашего дома за счет создания вакуума.

Реле давления

Реле давления обеспечивает включение двигателя индуктора тяги и выталкивание дыма через вентиляционную трубу. Вакуум, создаваемый двигателем индуктора тяги, притягивается к диафрагме реле давления, чтобы активировать ее и пропустить поток газа — если вакуум не обнаруживается реле давления, газ не попадает в печь.

Электродвигатель вентилятора

Работа электродвигателя вентилятора заключается в том, чтобы нагнетать теплый воздух, создаваемый печью, через систему воздуховодов в дом.

Конденсатор электродвигателя вентилятора

Этот компонент запускает электродвигатель нагнетателя, а некоторые поддерживают работу электродвигателя нагнетателя с постоянной скоростью.

Концевой выключатель

Концевой выключатель определяет температуру в печи. Если печь слишком горячая, концевой выключатель отключает газ, чтобы предотвратить проблемы с безопасностью.

Как работают части печной системы?

Теперь, когда вы знаете части печной системы, мы подробно рассмотрим, как она работает.Печи предлагают принудительное воздушное отопление — они передают созданное тепло воздуху, а затем отправляют его в ваши жилые помещения.

Вот как части печи работают вместе, доставляя тепло в газовую систему:

1. Запальная лампа или система зажигания зажигает горелки в камере сгорания.
2. Горелки сжигают топливо для получения тепла.
3. Тепло поступает в теплообменник, где передается воздуху, доводя его до температуры, установленной вашим термостатом.
4. Когда воздух достигает желаемой температуры, вентилятор пропускает воздух через воздуховоды вашего дома.
5. Теплый воздух выходит из вентиляционных отверстий и попадает в жилые помещения.

Как работает электропечь

В электропечи нет газовых горелок и запальных ламп. Вместо этого система электрического зажигания активирует нагревательные элементы печи. Когда электрический ток проходит через эти спиральные нагревательные элементы, воздух поглощает тепло. Затем нагнетатель перемещает нагретый воздух по каналам в жилые помещения.

Получите помощь по печи от Hans Heating and Air!

Если какие-либо части топочной системы не работают должным образом, ваша система отопления не может обеспечить эффективное и постоянное тепло для вашего дома.Hans Heating and Air помогает домовладельцам Монтгомери быстро и надежно отремонтировать печь.

Готовы перейти на более эффективную и надежную печь или тепловой насос? Мы предлагаем варианты финансирования, чтобы клиенты чувствовали себя комфортнее и получали меньшие счета за коммунальные услуги.

Свяжитесь с нами сегодня, чтобы устранить проблемы с печью и вернуть комфорт в помещении!

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы имели КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98.5%, превращая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут снизить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое. Повышение эффективности вашей печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа ежегодно, если вы топите газом, или 2,5 тонны, если вы топите маслом.

Если ваша печь или котел старые, изношенные, неэффективные или значительно увеличенные по размеру, самое простое решение — заменить их современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на работу на жидком топливе или газе, являются основными кандидатами на замену, как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки сначала приложите все усилия для повышения энергоэффективности вашего дома, а затем попросите подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% и до 95%, могут оказаться трудными для оправдания.

Укажите герметичную топку или котел для сжигания, который будет направлять наружный воздух непосредственно в горелку, а дымовые газы (продукты сгорания) выводятся непосредственно наружу, без необходимости использования вытяжного колпака или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха. Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не создают риска попадания опасных газов сгорания в ваш дом.В печах, которые не являются герметичными установками сгорания, обратная тяга дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Устройства безопасности печи

Ранее в этом году меня вызвали расследовать пожар на чердаке одноэтажного дома.Ущерб от огня был минимальным, в основном из-за дыма. Дом был занят во время пожара, и жители выключили электрический выключатель печи, когда заметили дым, выходящий из каналов.

Вскоре после осмотра печи я обнаружил несколько серьезных проблем. В печи была установлена ​​не одна, а четыре перемычки для обхода четырех ключевых предохранительных устройств. Фактически, все предохранительные устройства в печи были отключены!

На рисунке ниже показана перемычка (белые провода с зажимами из крокодиловой кожи), подключенная к клеммам концевого выключателя высокой температуры печи.Красные провода оригинальные и подключают выключатель к цепи безопасности.

В газовых печах

используется несколько общих защитных устройств для защиты от продолжения работы при определенных неисправностях. Защитные устройства представляют собой простые электрические выключатели, которые замыкаются при нормальных условиях и размыкаются при ненормальных условиях. Все эти предохранительные устройства контролируют температуру в печи и соединены последовательно, как звенья цепи. Если температуры датчика находятся в пределах спецификации, они остаются замкнутыми, образуя полную электрическую цепь.Однако, если одно или несколько устройств открывается, непрерывная цепь разрывается, и система управления печью отключает газовую горелку, чтобы исключить опасность.

Показанный выше концевой выключатель высокой температуры состоит из металлического элемента, который деформируется при повышении температуры и располагается в воздушном потоке внутри печи. Концевой выключатель откалиброван на открытие при определенной температуре. Проблемы с воздушным потоком, такие как грязный фильтр (незначительная проблема) или отказ вентилятора (серьезная проблема), являются некоторыми частыми причинами срабатывания переключателя верхнего предела.Большинство концевых выключателей высокой температуры автоматически сбрасываются после периода охлаждения.

Второе предохранительное устройство — это плавкий предохранитель. Это устройство аналогично концевому выключателю высокой температуры по функциям, но отличается тем, что не сбрасывается при активации. Скорее всего, следует заменить плавкий предохранитель, если он сработал.

Третьим распространенным предохранительным устройством является выключатель выхода пламени. В этом переключателе также используется металлический механизм, но он расположен рядом с основанием газовой горелки. Как следует из названия, переключатель выхода пламени размыкается, если пламя выходит из отсека горелки.Проблемы с отводом дымовых газов — частая причина срабатывания переключателя выхода пламени. Переключатели выхода пламени требуют ручного вмешательства для сброса.

Четвертым и последним предохранительным устройством, отключенным от печи, был выключатель защиты от тяги. Переключатель расположен на корпусе вентилятора индуктора. Нагнетательный вентилятор направляет дымовые газы к выхлопу. Также нормально замкнутый переключатель, он предназначен для контроля температуры корпуса асинхронного двигателя. Высокая температура вокруг асинхронного двигателя может указывать на выход дымовых газов.

В рассматриваемом случае произошел сбой в работе электродвигателя нагнетателя, что привело к резкому снижению расхода воздуха в печи. Без воздушного потока температура внутри печи быстро повышалась. В этом случае сработал бы верхний предел или плавкий предохранитель, отключив газовую горелку. Однако, поскольку оба устройства были отключены перемычками, печь продолжала работать, что привело к пожару на чердаке.

Перемычки — это обычные устройства для поиска и устранения неисправностей, используемые техническими специалистами для выявления проблем.Однако перемычки всегда следует использовать под присмотром, и их всегда следует снимать после завершения поиска и устранения неисправностей. Неправильное использование этих распространенных устройств для поиска и устранения неисправностей могло иметь катастрофические результаты, если бы не бдительные действия домовладельцев.

Об авторе

Тимоти М. Хаймс, MSE, P.E., CFEI, CVFI — инженер-консультант в нашем офисе в Бирмингеме. Г-н Хаймс предоставляет технические консультации и анализ механических систем, расследование и оценку инцидентов, связанных с машинами и оборудованием, интерпретацию кодексов и стандартов, а также оценку происхождения и причины пожаров и взрывов.В его услуги также входит анализ отказов систем пожаротушения. Вы можете связаться с Тимом по вопросам судебно-технической экспертизы по адресу [email protected] или (205) 838-1040.

Узнайте о том, как EDT Forensic Engineering & Consulting подходит к оценке строительства, масштабу ущерба и судебной экспертизе, передав файл прямо сегодня.

Горючие газы в вашем доме — что вы должны знать о разливе продуктов сгорания

ВЫЛИВАЮТСЯ ЛИ ГАЗЫ СГОРАНИЯ В ВАШ ДОМ?

Есть ли в вашем доме какие-либо из этих устройств для сжигания топлива?

• Газовая печь, бойлер или водонагреватель
• Топка, котел или водонагреватель, работающий на жидком топливе
• Дровяная печь или камин
• Переносные обогреватели на пропане, природном газе или керосине
• Устройства для сжигания топлива прочие (эл.грамм. газовая плита)

Если да, то при сгорании топлива будут выделяться тепло и газообразные продукты сгорания. Обычно эти продукты сгорания, которые могут включать как видимый дым, так и различные невидимые газы, выводятся наружу через дымоход или вентиляционную трубу. К сожалению, в некоторых случаях они могут вместо этого сбежать в ваш дом, где могут вызвать различные проблемы со здоровьем и другие проблемы.

Утечка продуктов сгорания — это термин, используемый для описания нежелательного потока продуктов сгорания в ваш дом.Используемые количества обычно небольшие; тем не менее, каждый год в некоторых домах случаются серьезные или долгосрочные разливы продуктов сгорания, что иногда приводит к серьезным или трагическим последствиям. Вам будет предоставлена ​​некоторая важная информация о разливе продуктов сгорания, которая предупредит вас о некоторых индикаторах и наметит практические шаги, которые вы можете предпринять для снижения рисков. Короче говоря, информация, представленная здесь, предназначена для того, чтобы научить вас, как не допускать попадания продуктов сгорания в ваш дом.

ПОЧЕМУ ТАКОЕ ОБЕСПЕЧЕНИЕ?

Поскольку токсичные соединения могут присутствовать в дымовых газах, присутствие этих газов в домашнем воздухе может привести к проблемам, начиная от неприятных головных болей и заканчивая серьезными заболеваниями, отравлением угарным газом (CO) и даже смертью.

Токсичные и другие вредные вещества, которые могут быть обнаружены в дымовых газах, включают:

• Окись углерода (без цвета, запаха и чрезвычайно токсична)
• Полициклические ароматические углеводороды
• Альдегиды
• Несгоревшие углеводороды
• Оксиды серы
• Оксиды азота
• Твердые частицы (например, сажа)
• Двуокись углерода и водяной пар — оба присутствуют в больших количествах и, хотя и относительно безвредны, могут создавать дискомфорт в помещении или способствовать проблемам с влажностью в доме

Точный состав и характеристики дымовых газов зависят от нескольких факторов.К ним относятся тип сжигаемого топлива, тип используемой горелки, тип используемой системы вентиляции и состояние вашей системы отопления. Серьезность их воздействия на ваш дом и жителей зависит от этих предметов, а также от того, сколько свежего воздуха циркулирует в вашем доме.

ПОНИМАНИЕ ВЫВОДА И УТЕЧКИ

Когда дела идут хорошо

Типичная масляная или газовая система воздушного отопления схематически показана на рисунке 1. Во время работы система генерирует два отдельных воздушных потока:

1) Воздух для горения

В зависимости от типа отопительного оборудования воздух, необходимый для горения, может втягиваться в оборудование из окружающей комнаты или отводиться прямо снаружи дома.Отопительное оборудование предназначено для полного удаления образующихся дымовых газов из вашего дома.

Рисунок 1 Расход воздуха в базовой системе воздушного отопления

Текстовая версия

Рисунок 1 — Основные воздушные потоки в системе принудительного воздушного отопления: Изображение печи, на котором показаны синие стрелки, представляющие холодный воздух, возвращающийся из дома, поднимающийся вверх через теплообменник, нагреваясь и подаваемый обратно в дом. Воздух для горения и циркулирующий воздух, показанные серыми и черными стрелками, проходят через печь во время ее работы, но никогда не смешиваются с потоками возвратного и приточного воздуха.

Рисунок 2 — Утечка продуктов сгорания через впускное отверстие для разрежающего воздуха печи на природном газе

Текстовая версия

Рисунок 2 — Утечка сгорания через впускное отверстие разрежающего воздуха в печи с естественным тягловым газом: На изображении печи показаны синие стрелки, представляющие холодный воздух, возвращающийся из птичника, поднимающийся вверх через теплообменник, нагреваясь и подавая обратно воздух в жилой дом. Воздух для горения в доме, показанный двумя серыми стрелками, а затем черными при прохождении через теплообменник, встречает дымовые газы, выходящие из дымохода, представленные большой белой стрелкой, в результате чего дымовые газы просачиваются в дом.

2) Циркуляционный воздух

Тепло, вырабатываемое оборудованием для обогрева помещений, передается в жилые помещения дома. В системе с приточным воздухом это достигается за счет циркуляции нагретого домашнего воздуха. Более холодный воздух возвращается в печь, нагревается в теплообменнике и возвращается в дом по отопительным каналам. В правильно работающей печи с принудительной подачей воздуха воздух для горения и циркулирующий воздух проходят через печь во время ее работы, но никогда не смешиваются (как показано на рисунке 1).

Системы водяного отопления — системы, которые обычно используют воду и радиаторы для распределения тепла — не имеют циркулирующего воздушного потока. Однако они требуют такой же подачи воздуха для горения и удаления дымовых газов, что и системы с принудительной подачей воздуха.

Аналогичным образом, газовые или масляные водонагреватели, камины и дровяные печи — все требуют воздуха для горения, и все дымовые газы должны выводиться наружу.

Когда дела идут не так

К сожалению, системы сжигания не всегда работают должным образом, и результатом может быть утечка продуктов сгорания.

Иногда утечка очевидна — например, если у вас есть дровяная печь или камин, вы можете иногда увидеть, как дым выходит в комнату. Или если у вас есть темное пятно на стене над камином, это может указывать на утечку продуктов сгорания в комнату при запуске или во время использования. В других случаях утечка может быть не столь очевидной, отчасти потому, что оборудование для обогрева помещений и водонагреватель обычно расположены вдали от основных жилых помещений дома и горят относительно чисто.Кроме того, многие газообразные продукты сгорания, особенно из природного газа и пропана, трудно обнаружить, поскольку они невидимы и не имеют запаха или практически не имеют запаха.

Три основных фактора, работая по отдельности или вместе, могут создать условия, способствующие разливу горения в вашем доме. В дополнение к этим факторам иногда могут быть виноваты необычные ветры.

Фактор 1: Проблемы с дымоходом / вентиляцией

Задача дымохода — выводить дымовые газы из дома. Однако дымоход не будет работать должным образом, если он плохо спроектирован, плохо установлен или в плохом состоянии.Существует множество причин неадекватной работы или выхода дымохода из строя. Вот несколько примеров:

• Дымоход может быть неподходящего размера — слишком мал для работы или слишком велик для поддержания достаточной тяги.
• Препятствия, такие как птичьи гнезда, трупы животных, битые кирпичи, обрушившаяся облицовка и лед, могут блокировать поток воздуха в дымоходе.
• Неправильное окончание (расположение или высота) дымохода или отвода продуктов сгорания может привести к попаданию в зону высокого давления.
• Коррозия может стать проблемой в результате конденсации влаги или плохой конструкции или монтажа.
• Неизолированный дымоход на внешней стене вызывает особую озабоченность, поскольку в отсутствие дымовых газов он может стать очень холодным. Это может привести к конденсации влаги из воздуха. Когда дымоход сначала заполняется влажными дымовыми газами, конденсация может увеличиваться, по крайней мере, до тех пор, пока дымоход не прогреется. Конденсация может привести к повреждению материалов в дымоходе и образованию льда. Это, в свою очередь, приводит к таким проблемам, как крошащийся кирпич и керамические футеровки дымохода, деформированные металлические футеровки, трещины и утечки, засоры и плохая тяга.

Фактор 2: Проблемы с оборудованием

Приборы для сжигания в вашем доме состоят из нескольких компонентов, и, как и дымоходы, они должны быть хорошо спроектированы, правильно установлены и регулярно обслуживаться. В противном случае механические проблемы могут помешать надлежащему отведению дымовых газов.

Например, плохо обслуживаемая или поврежденная топка или горелка котла может вызвать неполное сгорание топлива, что приведет к низким температурам горелки. Это может привести к первоначальному разливу при запуске.В качестве альтернативы, частично заблокированный или очень холодный дымоход также может способствовать утечке (см. Рисунок 2).

Фактор 3: Проблемы с давлением

Зимой закрываем дома. В то же время у нас есть вытяжные вентиляторы и множество других устройств, которые выкачивают воздух из дома. Фактически, многие приборы, особенно камины, выбрасывают значительное количество воздуха, даже когда они не работают. В результате давление воздуха в помещении падает ниже давления воздуха на улице, и в доме происходит разгерметизация.Поскольку внутреннее давление пытается уравняться с наружным, свежий наружный воздух втягивается в дом через отверстия, такие как трещины и щели вокруг окон, дверей и преднамеренные отверстия в конструкции здания.

Если в вашем доме слишком большая разгерметизация, воздух может быть засосан обратно (т. Е. Поток воздуха будет реверсирован) через дымоход или вентиляционную систему, особенно в отопительном оборудовании с естественной тягой. Оборудование с естественной тягой использует плавучесть для перемещения нагретых продуктов сгорания вверх по дымоходу или вентиляционному отверстию без использования вентиляторов.Когда это происходит, воздух течет вниз по дымоходу, а не вверх — состояние, известное как обратная тяга (см. Рисунок 3). Если вы когда-либо открывали заслонку камина перед зажиганием камина и чувствовали, что в комнату проникает большой поток холодного воздуха, вы столкнулись с обратным тяготением.

Рисунок 3 — Вытяжка из-за разгерметизации

Текстовая версия

Рисунок 3 — Дом с обратной вытяжкой из-за разгерметизации Изображение двухуровневого дома с вытяжными вентиляторами ванной и кухни, центральной системой вакуумирования и сушилкой для белья.Дом показан как сдавленный как разгерметизированный. Стрелки показаны спускающимися по дымовой трубе топки и бака горячей воды и представляют собой выхлопные газы, выходящие на нижний уровень.

Обратная вытяжка наиболее распространена во время цикла выключения топочного устройства. Если прибор запускается во время обратного тяготения, нисходящий поток воздуха в дымоходе может быть трудно повернуть вспять. Просыпание продуктов сгорания может продолжаться после пуска столько, сколько потребуется для устранения обратного вытягивания.В домах, где цикл включения короткий, а дымоход не изолирован или не обогревается, этот тип пускового разлива может происходить часто, так как дымоход имеет мало возможностей для нагрева и создания хорошей тяги. Например, при сжигании дров продукты сгорания во время запуска особенно грязны, поэтому даже незначительные утечки такого типа следует считать нежелательными. В некоторых случаях обратная тяга также может иметь место во время работы топочного устройства — например, в камине с тлеющим огнем.(См. Раздел А как насчет дровяных каминов ?)

ПРЕДОТВРАЩЕНИЕ ПРОТЕКАНИЯ СГОРАНИЯ

Как говорится, лучшее лекарство — профилактика. Некоторые из описанных ниже действий будет легче осуществить, если вы строите, ремонтируете или заменяете существующее оборудование. Даже если это не так, вы все равно можете многое сделать.

Обслуживание устройств для сжигания топлива

Начните ежегодное техническое обслуживание всех ваших топочных устройств.Обратитесь в этом за помощью к квалифицированному специалисту. Специалист по обслуживанию должен проверить герметичность теплообменника, наличие утечки при запуске и конденсацию в дымоходах.

Техническое обслуживание должно включать настройку — правильно настроенный прибор для сжигания редко производит CO, самую серьезную угрозу. При необходимости отрегулируйте нагревательное оборудование таким образом, чтобы оно работало в циклах продолжительностью шесть минут или дольше (чтобы минимизировать утечку при запуске). Помните, что тщательная проверка может стоить немного дороже, чем простая очистка, но это хорошо потраченные деньги.

Осмотр и уход за дымоходом

Забитый дымоход не будет выводить дымовые газы из вашего оборудования. Позаботьтесь о профессиональной проверке дымохода на предмет отсутствия трещин и препятствий, например осколков кирпича, льда или мертвых животных. Эта проверка должна выполняться регулярно в рамках ежегодного или двухгодичного обращения в службу поддержки.

Обновите дымоход

Поговорите со специалистами по дымоходам, чтобы узнать, как можно улучшить характеристики дымохода. Если вы строите или ремонтируете, постарайтесь расположить новый дымоход на внутренней стене, чтобы он оставался теплым.

Попросите специалиста оценить подачу воздуха для ваших топочных устройств. Помните, что даже правильно спроектированный воздуховод для воздуха для горения сам по себе не решит проблемы утечки или обратного вытягивания; Также следует решить проблемы с дымоходом и разгерметизацией.

Обновите свое устройство

При замене существующего оборудования или покупке нового оборудования инвестируйте в устройства, которые менее подвержены утечке. Устройства с принудительной тягой, которые используют вентилятор для принудительной вентиляции дымовых газов, более устойчивы к утечке.Герметичные устройства для сжигания, использующие технологию прямого сброса, изолируют воздух для горения и дымовые газы от жилых помещений с помощью отдельных герметичных трубопроводов, которые дополнительно ограничивают возможность утечки. Спросите совета у продавца.

Избегайте условий, которые приводят к обратному заданию

При небольшой осторожности условия, которые могут привести к обратному вытягиванию, можно свести к минимуму за счет уменьшения разницы давления внутри и снаружи.
Например:

• Остерегайтесь одновременного использования нескольких мощных вытяжных устройств, таких как кухонная вытяжка большой емкости и сушилка для белья.
• Если вы устанавливаете новую приставку с мощным вытяжным вентилятором, получите совет специалиста о том, как сбалансировать это на стороне подачи воздуха.
• Избегайте комбинаций устройств, которые могут создать условия пониженного давления, например, печи с естественной тягой и вытяжным вентилятором верхнего диапазона.
• Если ваша печь, бойлер или водонагреватель находятся в небольшом отдельном помещении, позвольте воздуху свободно перемещаться между механическим помещением и остальной частью дома. Решеткой могут быть решетчатые двери или установленные дверные / настенные решетки.
• Если у вас есть система воздушного отопления, убедитесь, что вы не забираете рециркулирующий воздух из непосредственной близости от ваших приборов для сжигания. Также убедитесь, что дверца воздуходувки на вашей печи находится на месте, а отверстие воздушного фильтра достаточно закрыто рамой воздушного фильтра или герметично.

А ТАКЖЕ ДЕРЕВЯННЫЕ КАМИНЫ?

Дровяные камины могут представлять значительную угрозу утечки продуктов сгорания, и к ним следует относиться с большим уважением. Большинство людей с камином испытали небольшие клубы дыма, когда он горит.Они могут не знать, что тлеющие угли угасающего огня могут выделять высокие концентрации CO. Это происходит потому, что когда огонь горит, выделяется мало тепла; тяга в дымоходе может быть очень слабой, и углекислый газ легко проливается в дом, иногда даже после того, как люди ушли спать.

Меры безопасности для камина включают техническое обслуживание дымохода, сигнальные устройства и предотвращение условий, способствующих возникновению обратной тяги. Когда камин горит или тлеет, всегда следует подавать дополнительный воздух снаружи.Плотно закрытые дверцы камина во время пожара также могут помочь снизить вероятность утечки. Подумайте о том, чтобы добавить плотно прилегающие двери, если их нет, или, что еще лучше, установите энергоэффективную каминную топку.

БУДЬТЕ ОСТОРОЖНЫ ПРИ ОБОРУДОВАНИИ, НЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ИЗОБРЕТЕНИЯ

Если у вас дома есть газовая плита без вентиляции, обязательно используйте вытяжку с вентиляцией вне помещения и обеспечьте дополнительную вентиляцию всякий раз, когда прибор работает. Вытяжки с рециркуляцией не удаляют продукты сгорания.Никогда не используйте прибор для приготовления пищи, работающий на природном газе, в качестве прибора для обогрева помещения — существует реальная опасность отравления углекислым газом.

Невентилируемые переносные обогреватели нельзя использовать внутри помещений. Никогда не используйте уголь или газ для барбекю в помещении.

ОБНАРУЖЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Даже при наличии хорошей программы предотвращения вы должны внимательно следить за утечкой дымовых газов.
Обратите внимание на предупреждающие знаки, такие как:

• Повторяющиеся головные боли, раздражение кожи и горла, одышка или нарушение двигательной функции
• Запахи горения в любой части дома
• Горячий и влажный воздух вокруг отопительного оборудования
• Пятна сажи вокруг любого топочного устройства, воздуховода, регистров или необычный рокочущий звук во время его работы
• Арматура из плавленого пластика в верхней части водонагревателя

Выполните тест на протекание дымохода , быструю и простую процедуру, которая даст вам представление о том, насколько хорошо работает ваш дымоход, как показано на рисунке 4 — обратите внимание: этот тест невозможен для закрытых топочных устройств.

Установить сигнальные устройства. Сигнализаторы дыма и CO следует использовать всякий раз, когда присутствуют приборы для сжигания. Купите сигнализацию CO, сертифицированную в соответствии с действующим стандартом Канадской ассоциации стандартов (CSA) 6.19 для бытовых устройств сигнализации по угарному газу. Дымовая сигнализация и сигнализация CO должны быть установлены в соответствии с инструкциями производителя по установке и местными строительными нормами. Ваш местный отдел пожарной охраны или чиновник здания могут дать рекомендации по установке.

Имейте в виду, что отравление CO может произойти при воздействии большого количества CO в течение короткого периода времени или небольшого количества CO в течение длительного периода времени, особенно если организм человека имеет ограниченную способность использовать кислород (например,грамм. люди, страдающие астмой и другими респираторными заболеваниями). Также неплохо расположить детектор CO рядом со спальней или слышать из нее. Однако имейте в виду, что сигналы тревоги по CO могут не срабатывать в некоторых ситуациях, например, при длительном воздействии низкого уровня. Кроме того, хотя это и не связано с утечкой сгорания, автомобиль на холостом ходу в пристроенном гараже может вызвать срабатывание сигнализации CO в доме, когда выхлопные газы мигрируют через протекающие общие стены, двери и потолки. Избегайте холостого хода автомобиля в гараже.

Обратите внимание, что все дымовые извещатели и извещатели имеют срок годности и должны быть заменены в соответствии с инструкциями производителя.Кроме того, для блоков с батарейным питанием или блоков с электрическими блоками с резервным аккумулятором меняйте батареи ежегодно или в соответствии с инструкциями производителя. Сигнализация CO также должна иметь логотип CSA.

Рисунок 4 — Проверка потока в дымоходе

• Держите индикатор дыма (например, ароматическую палочку) рядом с вытяжным шкафом газовой печи или водонагревателя или возле барометрической заслонки масляной печи, когда ваша печь работает. Следите за направлением дыма.
• Теперь включите все вытяжные вентиляторы и другое вытяжное оборудование. Еще раз проверьте движение дыма в вытяжном шкафу или заслонке.
• Если дым проникает в дом, возможно, у вас возникла проблема с утечкой. Вам следует немедленно вызвать опытного профессионального подрядчика по отоплению для тщательного осмотра.

Текстовая версия

Рисунок 4 — Проверка потока в дымоходе Рука, держащая палочку ладана возле вытяжного колпака газовой печи

УСТРАНЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Если у вас возникла проблема с утечкой продуктов сгорания, важно как можно скорее ее решить.Часто для решения существующих проблем и предотвращения будущих проблем требуются аналогичные стратегии. После того, как вы определили, что у вас есть проблема или определили причину, рассмотрите соответствующие действия, описанные в разделе Предотвращение утечки продуктов сгорания. Убедитесь, что все необходимые ремонтные работы или улучшения выполняются как можно быстрее и опытными профессионалами. Если вы не уверены в своих возможностях, проконсультируйтесь в Интернете или в своем телефонном справочнике, чтобы найти профессионалов, специализирующихся, например, на воздуховоде, инспекции зданий, качестве воздуха в помещении, дымоходах и отопительном оборудовании.Ваша топливная компания также может оказать помощь.

Хотя этот информационный продукт отражает текущие знания специалистов по жилищным вопросам, он предоставляется только для общих информационных целей. Ответственность за любые действия или действия, предпринятые на основе описанной информации, материалов и методов, несет пользователь. Читателям рекомендуется обратиться к соответствующим профессиональным ресурсам, чтобы определить, что является безопасным и подходящим в их конкретном случае. Natural Resources Canada не несет ответственности за какие-либо последствия, возникшие в результате использования описанной информации, материалов и методов.

Газовые печи | Эффективный и доступный

Рейтинг AFUE 90% (+) для этих газовых печей означает, что 90+ центов на каждый доллар энергии согревают ваш дом, тем самым тратя очень мало долларов на энергию.

Обзор продукта

[«GMVM970603BN», «GMVM970803BN», «GMVM970804CN», «GMVM971005CN», «GMVM971205DN», «GCVM970603BN», «GCVM970803BN», «GCVM970803BN», «GCVM970804CN», «GCVM970804CN» «GMVC960804CN», «GMVC961005CN», «GMVC961005DN», «GMVC961205DN», «GCVC960403BN», «GCVC960603BN», «GCVC960804CN», «GCVC961005CN», GMB60 «GMB40″ GM40960 » «,» GMEC960603AN «,» GMEC960603BN «,» GMEC960803BN «,» GMEC960804CN «,» GMEC961004CN «,» GMEC961005CN «,» GMEC961205DN «,» GCEC960403BN «,» GCEC360603BN «,» GCEC960603BN «,» GCEC360603BN «, «GMSS960403AN», «GMSS960603BN», «GMSS960803BN», «GMSS960804CN», «GMSS960805CN», «GMSS961005CN», «GMSS961205DN», «GCSS960402BN60», «GCSSN40», «GCSS960» »,« GMSS920403AN »,« GMSS920603BN »,« GMSS920803BN »,« GMSS920804CN »,« GMSS920805CN »,« GMSS921004CN »,« GMSS921005CN »,« GMSS921205DN »]

Рейтинг этой газовой печи составляет 80%, что означает, что 80 центов на каждый доллар энергии согревают ваш дом.

Обзор продукта

[«GMVC80603BN», «GMVC80603BX», «GMVC80604BN», «GMVC80604BX», «GMVC80704BX», «GMVC80803BN», «GMVC80803BX», «GMVC80804CN80», «GMVCDN80» «GMVC80805DX», «GMVC80905CX», «GMVC81005CN», «GMVC81005CX», «GMVC81155CX», «GCVC80603BX», «GCVC80803BX», «GCVC80805CX», «GCVC380″ GM70 » »,« GME80805CN »,« GME80805CX »,« GME80805DN »,« GME80805DX »,« GME80905CX »,« GME81005CN »,« GME81005CX »,« GME81155CX »,« GMH80403AN »,« GMH80403AX »,« GMH80403AX »,« GMH80403AX » «GMH80603AN», «GMH80603AX», «GMH80604BN», «GMH80604BX», «GMH80703AN», «GMH80703AX», «GMH80704BN», «GMH80704BX», «GMH80803BN», «GMH80803BX80», «GMH80803BX80», «GMH80803BX80», »,« GMH80805CX »,« GMH80903BN »,« GMH80904BN »,« GMH80904BX »,« GMH80905CN »,« GMH80905CX »,« GMH81005CN »,« GMH81005CX »,« GMH81155CN55 »,« GMH8DH8 » «GMH81405DN», «GMH81405DX», «GMS80403AN», «GMS80403AX», «GMS80453AN», «GMS80453AX», «GMS80603AN», «GMS80603AX», «GMS80604BN», «GMS80604BX370», «GMS80» N »,« GMS80704BX »,« GMS80804BN »,« GMS80804BX »,« GMS80805CN »,« GMS80805CX »,« GMS80903BN »,« GMS80904BN »,« GMS80904BX »,« GMS80905CN100 »,« GMS100CMS »,« GMS80905CN100 »,« GMS100CMS »,« GMS80905CN100 »,« GMS100CMS » , «GMS81155CN», «GMS81155CX», «GMS81205DN», «GMS81205DX», «GMS81405DN», «GHS80403AN», «GHS80403AX», «GHS80453AN», «GHS80453AX», «GHS8060480BN60», «GHS8060480N60», «GHS8060480N60» GHS80704BX »,« GHS80704BX »,« GHS80805CX »,« GHS80905CN »,« GHS80905CX »,« GDS80403AN »,« GDS80403AX »,« GDS80453AN »,« GDS80453ANA »,« GDS80453803AX »,« GDS8045360DS »,« GDSAX803803AX » , «GDS80703AN», «GDS80703ANA», «GDS80703AX», «GDS80703AXA», «GDS80804BN», «GDS80804BX», «GDS80904BN», «GDS80904BNA», «GDS80904BX», «GDS100DS100CN» GDS81155CN «,» GDS81155CNA «,» GDS81155CX «,» GDS81155CXA «,» GCSS920402BN «,» GCSS920603BN «,» GCSS920804CN «,» GCSS921005CN «,» GDH80403AN80 «,» GDH80403AN80 «,» GDH80403AN80 » , «GDH80703AX», «GDH80804BN», «GDH80804BX», «GDH80904BX», «GDH81005CN», «GDH81005CX», «GDH81155CX»]

Основы печи

: как работает печь?

По мере того, как мы приближаемся к зиме, было бы неплохо узнать кое-что о машине, которая будет обеспечивать нас теплом и комфортом в холодные зимние дни — скорее всего, это газовая печь.Чем больше вы знаете, как работает печь, тем лучше вы сможете устранить ее, если что-то пойдет не так. А поскольку на отопление помещений приходится примерно 45% счетов за электроэнергию, оплачиваемых домовладельцами в США, неудивительно, что люди хотят больше знать о том, как они работают (Министерство энергетики США).

Для ясности, у вас может быть другая система отопления, например, бойлер , тепловой насос или активный солнечный нагрев . Если ваша система отопления нагревает воду и у вас есть радиаторы, значит, у вас бойлер.Тепловой насос — это, по сути, кондиционер, который работает в обратном направлении. Имейте в виду, что во многих домах есть гибридная система отопления , которая сочетает в себе энергоэффективность тепловых насосов для мягкой погоды с высокой теплопроизводительностью печей при более экстремальных температурах.

И не все печи используют природный газ, хотя большинство из них. Ваша печь может работать на пропане, мазуте или электричестве.

Понимание того, как работает ваша печь, поможет вам устранить неисправности в печи и потенциально избежать дорогостоящего обращения в службу HVAC.Иногда проблему можно быстро решить самостоятельно. В других случаях вы можете легко показать проблему своему специалисту по HVAC, сэкономив время и нервы. Вы также произведете впечатление на техника.

Добро пожаловать в Furnace 101 , где мы научим вас основам вашей печи и тому, как она работает для обогрева вашего дома.

1. Что такое печь?

Самый распространенный тип печи — это центральная система вентиляции, работающая на газе, которая нагревает воздух в одной зоне, а затем распределяет его по всему дому через воздуховоды и вентиляционные отверстия.

Эта система также известна как канальная система распределения теплого воздуха или система принудительного распределения теплого воздуха.

Основными частями вашей печи являются система управления (термостат и электрическое управление), газовый клапан, горелки, теплообменник, воздуходувка, а также система воздуховодов и вентиляции. Когда ваша печь выделяет тепло, дымовые газы выводятся из вашего дома через дымоход.

2. Термостат и газовый клапан

Ваша печь запускается, когда она получает сигнал от термостата, который приказывает ей включиться.В зависимости от установленной вами температуры, когда термостат определяет, что температура воздуха падает ниже этого значения, он включает печь.

Когда термостат посылает сигнал в печь, клапан топочного газа открывается и зажигает компонент горелки под камерой сгорания. Газовый клапан работает с термостатом, регулируя количество газа, поступающего в вашу печь.

Если ваш газовый клапан работает нормально, но печь не включается, убедитесь, что ваша пилотная лампа горит.Для получения инструкций по повторному зажиганию контрольной лампы обратитесь к инструкциям производителя или обратитесь к профессионалу.

У вас также может быть проблема с термопарой или термобатареей, которая помогает определить, горит ли ваша контрольная лампа или нет. Ваша термопара является важным предохранительным устройством, которое гарантирует, что ваш газовый клапан не отправляет газ в печь без работающей запальной лампы.

3. Тепло перемещается в теплообменник

Пламя компонента горелки нагревает металлический теплообменник.Тепло циркулирует по петлевым трубам теплообменника, передавая тепло воздуху.

Это чрезвычайно важная часть. Если он не работает, вы не получите тепла. Теплообменник также может быть опасен, если в нем появятся утечки или трещины.

Эффективный и хорошо обслуживаемый теплообменник необходим для работающей печи. В процессе нагрева теплообменника дымовые газы должны безопасно выводиться из дома.

4. Электродвигатель нагнетателя и вентилятор перемещают тепло (кондиционер)

По мере того, как тепло циркулирует через теплообменник, двигатель нагнетателя и вентилятор перемещают тепло через камеру статического давления, а оттуда через остальную систему воздуховодов в вашем доме.Тепло проходит через различные вентиляционные отверстия в вашем доме, чтобы обеспечить вас теплом. Как только будет произведено достаточно тепла, термостат отключит нагреватель.

Когда возникает проблема с вашей печью, обычно это термостат (система управления , ), газовый клапан / термопара / теплообменник ( источник тепла ) или вентилятор / воздухообрабатывающий агрегат / воздуховод (распределительная система , ). . В любом случае обученный и квалифицированный специалист по HVAC сможет решить проблему быстро и эффективно.

5. Как измеряется энергоэффективность печи?

Энергоэффективность вашей печи зависит от ее годовой эффективности использования топлива (AFUE), которая в основном сообщает вам, сколько вашего топлива используется для отопления и сколько теряется из-за сгорания (обычно из ваших вентиляционных отверстий).

Если у вас печь AFUE на 90%, 90% топлива используется для непосредственного обогрева вашего дома. Остальные 10% потеряны. В высокоэффективных печах процентное содержание AFUE превышает 90%.Думайте о AFUE как о расходе топлива вашей печи.

Старые низкоэффективные печи имеют рейтинг AFUE от 50% до 70%. Печи со средним КПД от 80% до 85%, в то время как высокоэффективные печи имеют рейтинг AFUE выше 90%, иногда до 98,5%.

Для поддержания работоспособности печи ежегодное профессиональное обслуживание не рекомендуется, а является обязательным требованием. AFUE будет снижаться с годами из-за утечек и неэффективности воздуховодов, грязных компонентов печи, незакрепленных и поврежденных деталей и засоренных воздушных фильтров.

Когда дело доходит до печей и систем отопления, вентиляции и кондиционирования воздуха, фраза «одна унция профилактики стоит фунта лечения», безусловно, применима. Производители тоже об этом знают, поэтому они обычно аннулируют любые гарантии, если не соблюдают регулярное техническое обслуживание.

Лучший способ оставаться в курсе обслуживания систем отопления и кондиционирования — подписаться на план обслуживания дома. Ваш обученный и лицензированный техник сможет очистить ваше устройство и подготовить его к предстоящему рабочему сезону.Щелкните здесь, чтобы просмотреть список профессиональных задач по обслуживанию печи.

Спросите у своего техника, как повысить эффективность вашей печи.

Советы по безопасности и обслуживанию печи

• Запланируйте профессиональную настройку каждую осень (перед первым включением системы отопления). Они смогут проверить ваш теплообменник на наличие трещин, почистить контрольную лампу, осмотреть систему вентиляции и многое другое.
• Заменяйте фильтр печи не реже одного раза в 90 дней (установите напоминания о проверке фильтра каждый месяц).Напишите дату замены на самом фильтре, чтобы вы точно знали, сколько времени прошло с момента последней замены фильтра.
• Периодически проверяйте цвет и характеристики пламени печи (примерно раз в месяц при проверке фильтра). Пламя печи должно быть синим с желтым кончиком. Любой другой цвет (красный, оранжевый, зеленый и т. Д.) Указывает на проблему с топливом / горелкой. Обратитесь к профессионалу, чтобы исправить цвет пламени. Не пытайтесь исправить это самостоятельно.
• Проверяйте свои детекторы дыма и угарного газа каждые 30 дней, чтобы убедиться, что они работают правильно.
• Используйте программируемый или интеллектуальный термостат, чтобы сэкономить на счетах за коммунальные услуги.
• Если вы чувствуете запах газа (иногда описываемый как запах тухлого яйца), не работайте с электрическими компонентами. Покиньте дом, а затем позвоните в коммунальное предприятие или пожарную службу. Не возвращайтесь в дом, пока специалист не сочтет это безопасным.
• Закройте соединения воздуховодов мастичным герметиком или лентой из алюминиевой фольги. Для получения более качественных и комплексных решений по уплотнению воздуховодов, таких как PureFlow ™, обратитесь в службу поддержки.
• Щелкните здесь, если вы слышите странные звуки, исходящие из печи.
• Узнайте больше советов по безопасности и эффективности печи.
• Узнайте, стоит ли покупать новую печь.

Сочетание усовершенствований теплоизоляции, герметизации воздуха и подготовки к зиме поможет обеспечить эффективность и долговечность вашей системы отопления. Чем хуже изоляция вашего дома, тем тяжелее будет работать ваша система отопления и охлаждения.

Возникли проблемы с отопительным оборудованием? Хотите улучшить домашний комфорт и энергоэффективность?

Запишитесь на прием к специалистам по обслуживанию или позвоните нам по телефону (925) 308-5025.

По мере того, как мы приближаемся к зиме, было бы неплохо узнать кое-что о машине, которая будет обеспечивать нас теплом и комфортом в холодные зимние дни — скорее всего, это газовая печь. Чем больше вы знаете, как работает печь, тем лучше вы сможете устранить ее, если что-то пойдет не так. А поскольку на отопление помещений приходится примерно 45% счетов за электроэнергию, оплачиваемых домовладельцами в США, неудивительно, что люди хотят больше знать о том, как они работают (Министерство энергетики США).

Для ясности, у вас может быть другая система отопления, например, бойлер , тепловой насос или активный солнечный нагрев .Если ваша система отопления нагревает воду и у вас есть радиаторы, значит, у вас бойлер. Тепловой насос — это, по сути, кондиционер, который работает в обратном направлении. Имейте в виду, что во многих домах есть гибридная система отопления , которая сочетает в себе энергоэффективность тепловых насосов для мягкой погоды с высокой теплопроизводительностью печей при более экстремальных температурах.

И не все печи используют природный газ, хотя большинство из них. Ваша печь может работать на пропане, мазуте или электричестве.

Понимание того, как работает ваша печь, поможет вам устранить неисправности в печи и потенциально избежать дорогостоящего обращения в службу HVAC.Иногда проблему можно быстро решить самостоятельно. В других случаях вы можете легко показать проблему своему специалисту по HVAC, сэкономив время и нервы. Вы также произведете впечатление на техника.

Добро пожаловать в Furnace 101 , где мы научим вас основам вашей печи и тому, как она работает для обогрева вашего дома.

1. Что такое печь?

Самый распространенный тип печи — это центральная система вентиляции, работающая на газе, которая нагревает воздух в одной зоне, а затем распределяет его по всему дому через воздуховоды и вентиляционные отверстия.

Эта система также известна как канальная система распределения теплого воздуха или система принудительного распределения теплого воздуха.

Основными частями вашей печи являются система управления (термостат и электрическое управление), газовый клапан, горелки, теплообменник, воздуходувка, а также система воздуховодов и вентиляции. Когда ваша печь выделяет тепло, дымовые газы выводятся из вашего дома через дымоход.

2. Термостат и газовый клапан

Ваша печь запускается, когда она получает сигнал от термостата, который приказывает ей включиться.В зависимости от установленной вами температуры, когда термостат определяет, что температура воздуха падает ниже этого значения, он включает печь.

Когда термостат посылает сигнал в печь, клапан топочного газа открывается и зажигает компонент горелки под камерой сгорания. Газовый клапан работает с термостатом, регулируя количество газа, поступающего в вашу печь.

Если ваш газовый клапан работает нормально, но печь не включается, убедитесь, что ваша пилотная лампа горит.Для получения инструкций по повторному зажиганию контрольной лампы обратитесь к инструкциям производителя или обратитесь к профессионалу.

У вас также может быть проблема с термопарой или термобатареей, которая помогает определить, горит ли ваша контрольная лампа или нет. Ваша термопара является важным предохранительным устройством, которое гарантирует, что ваш газовый клапан не отправляет газ в печь без работающей запальной лампы.

3. Тепло перемещается в теплообменник

Пламя компонента горелки нагревает металлический теплообменник.Тепло циркулирует по петлевым трубам теплообменника, передавая тепло воздуху.

Это чрезвычайно важная часть. Если он не работает, вы не получите тепла. Теплообменник также может быть опасен, если в нем появятся утечки или трещины.

Эффективный и хорошо обслуживаемый теплообменник необходим для работающей печи. В процессе нагрева теплообменника дымовые газы должны безопасно выводиться из дома.

4. Электродвигатель нагнетателя и вентилятор перемещают тепло (кондиционер)

По мере того, как тепло циркулирует через теплообменник, двигатель нагнетателя и вентилятор перемещают тепло через камеру статического давления, а оттуда через остальную систему воздуховодов в вашем доме.Тепло проходит через различные вентиляционные отверстия в вашем доме, чтобы обеспечить вас теплом. Как только будет произведено достаточно тепла, термостат отключит нагреватель.

Когда возникает проблема с вашей печью, обычно это термостат (система управления , ), газовый клапан / термопара / теплообменник ( источник тепла ) или вентилятор / воздухообрабатывающий агрегат / воздуховод (распределительная система , ). . В любом случае обученный и квалифицированный специалист по HVAC сможет решить проблему быстро и эффективно.

5. Как измеряется энергоэффективность печи?

Энергоэффективность вашей печи зависит от ее годовой эффективности использования топлива (AFUE), которая в основном сообщает вам, сколько вашего топлива используется для отопления и сколько теряется из-за сгорания (обычно из ваших вентиляционных отверстий).

Если у вас печь AFUE на 90%, 90% топлива используется для непосредственного обогрева вашего дома. Остальные 10% потеряны. В высокоэффективных печах процентное содержание AFUE превышает 90%.Думайте о AFUE как о расходе топлива вашей печи.

Старые низкоэффективные печи имеют рейтинг AFUE от 50% до 70%. Печи со средним КПД от 80% до 85%, в то время как высокоэффективные печи имеют рейтинг AFUE выше 90%, иногда до 98,5%.

Для поддержания работоспособности печи ежегодное профессиональное обслуживание не рекомендуется, а является обязательным требованием. AFUE будет снижаться с годами из-за утечек и неэффективности воздуховодов, грязных компонентов печи, незакрепленных и поврежденных деталей и засоренных воздушных фильтров.

Когда дело доходит до печей и систем отопления, вентиляции и кондиционирования воздуха, фраза «одна унция профилактики стоит фунта лечения», безусловно, применима. Производители тоже об этом знают, поэтому они обычно аннулируют любые гарантии, если не соблюдают регулярное техническое обслуживание.

Лучший способ оставаться в курсе обслуживания систем отопления и кондиционирования — подписаться на план обслуживания дома. Ваш обученный и лицензированный техник сможет очистить ваше устройство и подготовить его к предстоящему рабочему сезону.Щелкните здесь, чтобы просмотреть список профессиональных задач по обслуживанию печи.

Спросите у своего техника, как повысить эффективность вашей печи.

Советы по безопасности и обслуживанию печи

• Запланируйте профессиональную настройку каждую осень (перед первым включением системы отопления). Они смогут проверить ваш теплообменник на наличие трещин, почистить контрольную лампу, осмотреть систему вентиляции и многое другое.
• Заменяйте фильтр печи не реже одного раза в 90 дней (установите напоминания о проверке фильтра каждый месяц).Напишите дату замены на самом фильтре, чтобы вы точно знали, сколько времени прошло с момента последней замены фильтра.
• Периодически проверяйте цвет и характеристики пламени печи (примерно раз в месяц при проверке фильтра). Пламя печи должно быть синим с желтым кончиком. Любой другой цвет (красный, оранжевый, зеленый и т. Д.) Указывает на проблему с топливом / горелкой. Обратитесь к профессионалу, чтобы исправить цвет пламени. Не пытайтесь исправить это самостоятельно.
• Проверяйте свои детекторы дыма и угарного газа каждые 30 дней, чтобы убедиться, что они работают правильно.
• Используйте программируемый или интеллектуальный термостат, чтобы сэкономить на счетах за коммунальные услуги.
• Если вы чувствуете запах газа (иногда описываемый как запах тухлого яйца), не работайте с электрическими компонентами. Покиньте дом, а затем позвоните в коммунальное предприятие или пожарную службу. Не возвращайтесь в дом, пока специалист не сочтет это безопасным.
• Закройте соединения воздуховодов мастичным герметиком или лентой из алюминиевой фольги. Для получения более качественных и комплексных решений по уплотнению воздуховодов, таких как PureFlow ™, обратитесь в службу поддержки.
• Щелкните здесь, если вы слышите странные звуки, исходящие из печи.
• Узнайте больше советов по безопасности и эффективности печи.
• Узнайте, стоит ли покупать новую печь.

Сочетание усовершенствований теплоизоляции, герметизации воздуха и подготовки к зиме поможет обеспечить эффективность и долговечность вашей системы отопления. Чем хуже изоляция вашего дома, тем тяжелее будет работать ваша система отопления и охлаждения.

Возникли проблемы с отопительным оборудованием? Хотите улучшить домашний комфорт и энергоэффективность?

Запишитесь на прием к специалистам по обслуживанию или позвоните нам по телефону (925) 308-5025.
