Монтаж перегородки С 411 из ПГП одинарной с эластичным примыканием

Шаг 1. Подготовительный этап

До начала работ удаляем пыль и грязь с пола, стен и потолка.

Выполняем разметку. Переносим её на стены и потолок. Отмечаем на полу расположение дверных проёмов.

Шаг 2. Приготовление раствора

Готовим растворную смесь согласно инструкции на упаковке.

Равномерно засыпаем смесь, выдерживаем 2‑3 мин и перемешиваем
шпателем‑кельмой
до получения однородной консистенции.

Шаг 3. Установка КНАУФ-подложки и нанесение КНАУФ-Фуген Гидро

Для повышения звукоизоляции выполняем эластичное примыкание. Для этого готовим полосы из
КНАУФ-подложки для ПГП
и приклеиваем их ко всем примыкающим и ограждающим конструкциям с помощью раствора
КНАУФ‑Фуген Гидро.

Если основание базового пола имеет сильные неровности, его необходимо предварительно выровнять.

Наносим
КНАУФ‑Фуген Гидро
в паз нижнего ряда для укладки последующих рядов. Кроме того,
КНАУФ‑Фуген Гидро
наносим и в вертикальный торцевой паз.

При укладке плит они должны поочерёдно перекрывать стыки нижних рядов. Необходимо сделать поперечный паз у одной из плит нижнего ряда. Вертикальные стыки не должны быть сквозными.

Шаг 4. Монтаж перегородки, проёмов и углов конструкции

При укладке плит пазом вверх удаляем гребень при помощи пилы и
обрабатываем обдирочным рубанком.

Монтаж первого ряда осуществляем на
КНАУФ-подложку для ПГП
— наносим на нее
КНАУФ-Фуген
и монтируем гипсоплиту. Плиты первого ряда устанавливаем и выравниваем при помощи правила и уровня.

Шаг 5. Установка перегородки

Устанавливаем
КНАУФ-скобу для ПГП
в паз уложенной плиты.

Шаг 6. Закрепление плит

Закрепляем скобу
самонарезающими шурупами
к плите и
дюбель‑гвоздями
 — к ограждающим конструкциям.

Шаг 7. Установка вспомогательной конструкции над дверным проёмом

Делаем вспомогательную деревянную монтажную конструкцию над дверным проёмом.

Шаг 8. Установка последнего ряда

Для установки последнего ряда используем плиты с предварительно скошенными гранями.

Укладываем плиты вертикально вразбежку с торцевыми стыками.

Зазор между гипсоплитой и потолком должен быть не менее 10 мм.

Расстояние от края до спила должно составлять 20 мм.

Шаг 9. Заполнение скосов клеем

Полость между верхними плитами и перекрытием заполняем раствором
КНАУФ‑Фуген Гидро.

Шаг 10. Демонтаж вспомогательной конструкции

Не менее чем через сутки после высыхания раствора убираем монтажную конструкцию.

Шаг 11. Укрепление конструкции

Укрепляем внешние углы угловым перфорированным профилем, вдавливая в предварительно нанесённый раствор
КНАУФ‑Фуген Гидро.
Наносим выравнивающий слой.

Шаг 12.

Результат

Поверхность готова к последующим отделочным работам.

Print

prev

next

Продукты

• Гипсоплиты
• Сухие смеси и готовые составы
• Комплектующие
• Инструменты

Где купить?

Решения КНАУФ

Обучение в Академии

Академия КНАУФ

Сформированная сеть учебных площадок КНАУФ (учебные, консультационные и ресурсные центры), работающих по единым стандартам компании КНАУФ, в которых потребитель может получить навыки работы с материалами и технологиями КНАУФ, консультации по применению продукции КНАУФ, доступ к актуальным учебно-методическим пособиям, нормативно-техническим документам, и итоге повысить свою компетентность и конкурентоспособность на рынке труда.

Центры обучения

Полезные ресурсы и сервисы

Перегородки из ГКЛ по системе КНАУФ

Гипсокартон, по праву, считается универсальным материалом, который удобен в использовании, не требует постоянного и сложного ухода, а самое важно, может быть использован для формирования простых и сложных элементов при проведении отделки помещения. При помощи гипсокартона можно обшить арку, перегородки и ниши, подвесные подтолки.

С другой стороны, листы гипсокартона – это не самое главное при отделке стен в помещении. Без прочного каркаса в этом случае не обойтись. КНАУФ-перегородки – это именно тот вариант, который прекрасно подойдет для оформления стен при помощи гипсокартона. Рассмотрим подробнее, что представляет собой перегородка из гипсокартона по типу КНАУФ, а также, какие мероприятия проводятся в связи с монтированием этого варианта отделки.

Contents

Что такое КНАУФ-перегородка и какие виды конструкции бывают?

Перегородки из гипсокартона КНАУФ, по сути, являются обычной гипсокартонной конструкцией, внутри которой располагается металлический каркас. Для создания каркаса применяется надежный профиль. Перегородки отличаются повышенно прочностью и достаточно просты в сборке.

Сборка конструкций происходит по специальной технологии, которая позволяет в дальнейшем исключить различные непредвиденные обстоятельства и проблемы, связанные с эксплуатацией перегородок.

Перегородки из ГКЛ выполненные по системе КНАУФ могут иметь разный вид. Их монтируют в помещениях с разным уровнем звукоизоляции и с различными целями. Конструкции могут быть разных типов и разделяться по различным параметрам.

Перегородки бывают :

• с одним слоем обшивки;
• с двумя слоями обшивки;
• с тремя слоями обшивки;

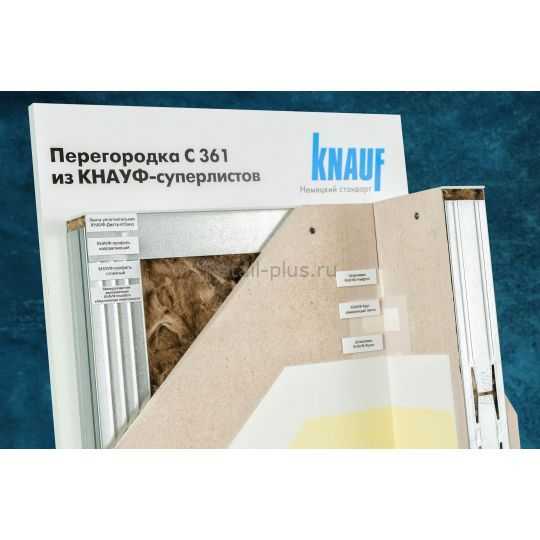

• с одним слоем обшивки, выполненные из влагостойких суперлистов КНАУФ, на каркасе одинарного типа.

Важно! Если вы хотите сделать в комнате прочные стены и повышенный уровень шумоизоляции, то необходимо применить перегородки с двойным каркасом .

Кроме обозначенных разновидностей существуют перегородки, куда встроены специальные вентиляционные каналы и коммуникации. Еще один параметр, которому стоит уделить внимание – это тип каркасной конструкции. По данному признаку, каркаса могут быть двойными и одинарными.

Технология монтажа перегородок с двойным каркасом предусматривает создание крепкой, надежной стены, способной выдержать даже тяжелый телевизор или иную мебель, имеющую значительный вес.

Конструкции с одинарным каркасом имеет более доступную стоимость, и используются в помещениях, где повышенный уровень шумоизоляции не требуется, и на стенах не будет размещаться тяжелых предметов.

Преимущества перегородок из гипсокартона КНАУФ

Гипсокартонные перегородки, выполненные по системе КНАУФ появились 90-х годах и на сегодняшний день заняли прочную позицию на рынке отделочных материалов. Гипсокартон сегодня прочно ассоциируется со словом «евроремонт», поскольку позволяет создать аккуратную, красивую и недорогую отделку в помещении за короткий промежуток времени. Компания КНАУФ смогла улучшить качественные показатели материала и создать конструкции, который стали не только стильным, аккуратным оформлением в помещении, но и отличались повышенной прочностью и надежность.

Такой материал, как гипсокартон КНАУФ, считается долговечным и прочным материалом, который отличается простотой в использовании.

Основные преимущества перегородок КНАУФ заключаются в следующем :

• монтаж перегородок может быть выполнен самостоятельно, без привлечения специалистов. В комплектацию вложена подробная инструкция;
• рассчитать нужное количество материалов достаточно просто при помощи специального строительного калькулятора онлайн. Расход определяется из учета рабочей площади помещения и типа отделки, которая будет выполняться;
• комплект для монтажа включает в себя достаточно количество деталей, необходимых для сборки перегородок. Исполнителю не придется выполнять расчет материалов при помощи калькулятора;
• комплекты позволят быстро и легко собрать перегородку;
• материал отличается повышенной прочностью и может выдержать даже сильное землетрясение.

Применение перегородок КНАУФ сегодня очень популярно и помимо удобства в использовании, покупатели отмечают доступную стоимость таких конструкций.

Процесс сборки перегородок по системе КНАУФ

Данный способ монтажа не имеет особых различий со стандартной технологией проведения отделки из гипсокартона. Вместе с тем, некоторые отличия все же существуют.

При укладывании гипсокартона КНАУФ важно следить за отсутствием крестообразных швов .

В общем, рекомендации по укладыванию гипсокартона выглядят следующим образом:

• В стандартный комплект входят верхние и нижние направляющие, а также, стойки. Ширина стоек может быть различной и зависит от высоты комнаты, где будет проводиться отделка, а также от общего вида конструкций.
• Для фиксации направляющих рекомендуется использовать специальные дюбели, при помощи которых следует выполнить крепление в трех точках.
• В процессе монтажа стоек важно учесть расстояние в 60 см. В индивидуальных проектах, шаг размещения стоек может быть уменьшен.
• Основным способом крепления стоек используется методика «просечки с отгибом». Здесь допускается применение специальных саморезов фирмы КНАУФ;
• Для повышения уровня шумоизоляции можно использовать минеральную вату.
• При монтаже листов необходимо применять методику «встык», чтобы укладка производилась без зазора.

Кроме указанных рекомендаций, важно учесть особенности монтажа каркаса. Чтобы система прослужила длительное время, стоит уделить внимание стыкам, которые находятся над проемом двери и располагаются не на стойках. Все указанные рекомендации позволят справиться с монтажом конструкции в самые короткие сроки.

Заключение

Перегородки, выполненные по системе КНАУФ, могут стать идеальным вариантом для проведения планировки помещения и его отделки. Для расчета необходимого количества материала можно использовать специальный калькулятор, а можно воспользоваться готовым комплектом. Используя такой вариант отделки, пользователь получит аккуратное, современное и эстетически привлекательное помещение.

Видео

Knauf Metal C Stud 3000 x 70mm Перегородки из гипсокартона

Доставка
: 7-10 дней

Стандартная стоимость доставки (подтверждается после добавления товара в корзину):

• От 0,00 до 25,00 фунтов стерлингов + НДС (в материковую часть Великобритании) для большинства товаров
• За доставку некоторых специализированных товаров может взиматься более высокая плата производителя (подтверждается при оформлении заказа)
• Бесплатная стандартная доставка на сумму свыше 450 фунтов стерлингов + НДС на большинство товаров
• Возможна индивидуальная/экспресс-доставка — стоимость варьируется, подробности по телефону
• В стоимость доставки не входит установка мебели (за исключением продукции The Meeting Pod Company). Пожалуйста, свяжитесь с нами для оплаты установки.

Примечание: За доставку в сельскую местность и за границу может взиматься дополнительная плата. Для получения более подробной информации см. нашу информацию о доставке.

Срочная доставка Доступен

Если требуется срочная доставка, при наличии на складе, мы можем организовать курьера в тот же или на следующий день за дополнительную плату – звоните 01242 395 215 для получения подробной информации.

Виды доставки:

В зависимости от размера и количества вашего заказа, ваша доставка будет осуществляться одним из следующих способов:

• 27-тонный грузовик
• 7,5-тонный грузовик
• Специальный курьер
• Интерьер магазина на рабочем месте Фургон для доставки из офиса
• Напрямую от производителя

В некоторых случаях ограниченного доступа или особых требований мы можем использовать альтернативные способы доставки. Пожалуйста, посетите нашу страницу с информацией о доставке для получения полной информации, чтобы мы могли организовать наиболее подходящий способ доставки.

Технические характеристики

Загрузки

Применение и пригодность

Возврат

Мы предлагаем возврат большинства товаров в течение 7 дней с момента доставки. Более подробную информацию см. в нашей Политике возврата.

Некоторые продукты, например сделанные на заказ, не подлежат возврату в соответствии с нашими Условиями. Эти продукты часто включают в себя мебель, декоративные элементы, внутреннюю облицовку и напольные покрытия. Чтобы проверить, относится ли продукт, который вы хотите приобрести, к этой категории, пожалуйста, свяжитесь с нами.

См. также наши Условия.

Зачем покупать у нас

Наша команда специалистов, в которую входят технические консультанты по продажам и дизайнеры интерьеров, являются экспертами в своей области. Над каким бы проектом мы ни работали, мы делаем все возможное, чтобы процесс заказа был максимально простым. Свяжитесь с нами здесь

Мы можем предоставить:

• Расчет материалов – Мы можем разработать полный список материалов, чтобы убедиться, что у вас есть весь комплект, который вам понадобится для работы
• Дизайн интерьера – Мы можем помочь спроектировать ваше рабочее место с самого начала и воплотить ваше видение в жизнь! Если вы являетесь подрядчиком, но не имеете навыков проектирования, мы можем предоставить дизайн, чтобы помочь продать идею вашему клиенту
• Альтернативные продукты – Нужно сэкономить, но не хотите идти на компромисс в отношении качества? Мы поставляем широкий ассортимент одинаково одобренных продуктов, которые помогут вам не сбиться с бюджета

Что бы ни требовалось для вашего проекта, вы можете доверять магазину Workplace Interior Shop, который поставляет качественную продукцию по конкурентоспособным ценам. Благодаря нашему многолетнему опыту мы можем удовлетворить любые требования и гордимся тем, что предоставляем лучшие в отрасли услуги.

• Могу ли я получить свой заказ быстрее?

  Если требуется срочная доставка, при условии наличия товара на складе, за дополнительную плату мы можем организовать специального курьера в тот же или на следующий день – пожалуйста, позвоните по телефону 01242 395215 для получения подробной информации.

• Сколько стоит доставка?

  Стандартная стоимость доставки составляет от 0 до 20 фунтов стерлингов + НДС для пунктов назначения на материковой части Великобритании. Бесплатная доставка предоставляется при заказе на сумму более 350 фунтов стерлингов + НДС. За некоторые специальные продукты может взиматься дополнительная плата (это будет выделено при оформлении заказа). Если вам нужна экспресс-доставка или доставка за пределы материка, позвоните по номеру 01242 39.5215 для получения подробной информации.

• Как я могу отследить свой заказ?

  Вы можете просмотреть текущий статус вашего заказа, войдя в свою учетную запись. Мы также будем держать вас в курсе по электронной почте с информацией о предполагаемой дате доставки.

• Когда я получу свой заказ?

  Пожалуйста, смотрите конкретное время выполнения в верхней части страницы продукта. Дата доставки будет подтверждена за 24 часа до доставки. Мы всегда стремимся доставить вам ваш заказ как можно быстрее и немедленно свяжемся с вами в редких случаях каких-либо задержек. Если требуется срочная доставка, звоните по телефону 01242 39.5215 для получения подробной информации.

• Как я могу оплатить?

  Оплатить заказ можно несколькими способами. Мы принимаем все основные кредитные и дебетовые карты, чеки и платежи BACS через Pro Forma. Мы также предлагаем кредитные средства для утвержденных счетов. Пожалуйста, ознакомьтесь с часто задаваемыми вопросами о кредитном счете для получения рекомендаций по подаче заявления.

• Что такое проформа?

  Если вы получили проформу, это значит, что вы выбрали «Прямой банковский перевод или чек» при оформлении заказа. Это означает, что мы еще не взяли с вас денег и товар не будет отправлен до тех пор, пока мы не получим оплату. Для оплаты следуйте инструкциям в электронном письме, прилагаемом к Pro Forma. Если вы хотите оплатить картой, пожалуйста, выберите оплату картой при оформлении заказа.

• Могу ли я получить форму заявки на кредитный счет?

  Если вы хотите подать заявку на кредитный счет, пожалуйста, заполните и отправьте по электронной почте следующую форму вместе с бланком с информацией о вашей компании по адресу [email protected]. Затем это будет рассмотрено учетными записями. Пожалуйста, подождите как минимум одну неделю, чтобы это было обработано.

  Форма заявки на получение кредита

• Как сделать заказ, используя кредитный счет?

  Если вы являетесь владельцем кредитного счета, выполните следующие простые шаги, чтобы разместить заказ:

  • Шаг 1 – Выберите товары и добавьте в корзину.
  • Шаг 2 . Перейдите к оформлению заказа, введите данные своего адреса и номер заказа на покупку, затем выберите «Утвержденные счета и государственный сектор». Как только вы это сделаете, заказ придет к нам. Если номер заказа на покупку не будет предоставлен на этом этапе, наша команда свяжется с вами по электронной почте. Ваш заказ будет обработан только после того, как мы его получим.
  • Шаг 3 – Доставка! Срок кредитного соглашения обычно составляет 28 дней с момента получения счета, если иное не согласовано с нашей командой по работе с клиентами.

Нужна дополнительная помощь?

Прочитайте все статьи базы знаний здесь или позвоните в нашу команду по телефону 01242 395 215

Как сделать перегородку из гипсокартона | Малярная компания Paint City – малярно-ремонтные услуги

В этой статье мы расскажем, как построить межкомнатную перегородку из гипсокартона в доме или офисе. Это намного дешевле и быстрее, чем строить кирпичную стену. Также можно сделать дополнительную звукоизоляцию.

Кроме материалов для производства работ нам понадобится инструмент:

• аккумуляторная отвертка или небольшая дрель с подходящей насадкой;
• уровень ручной строительный малый;
• критерий;
• отвес для выравнивания вертикальных профильных направляющих.

Чтобы построить перегородку, нам нужно сначала сделать жесткий каркас. Для его изготовления вам понадобится оцинкованный профиль с дополнительными элементами и деревянная палка. Они понадобятся, чтобы в некоторых местах сделать каркас прочнее. Обшивать каркас будем гипсокартонными листами с помощью саморезов.

Подготовив необходимые инструменты и материалы, можно приступать непосредственно к возведению перегородки из гипсокартона.

Процесс устройства гипсокартонной перегородки состоит из нескольких этапов: монтаж каркаса из направляющих профилей, установка дверного проема (при необходимости), заполнение каркаса гипсокартоном, отделочные работы.

Рассмотрим эти этапы по порядку.

Монтаж каркаса для перегородки

Перед установкой каркаса необходимо сделать разметку на полу и потолке в нужном месте с помощью уровня.

• крепление направляющего профиля по линии на пол;
• в нижний профиль у стен вставляем вертикальные направляющие, которые крепятся к стенам дюбелями строго вертикально. На стыках профилей используем обычные саморезы для фиксации их между собой;
• монтаж потолочного профиля осуществляем с постоянным контролем при помощи отвеса.

В итоге, закрепив четыре профиля, мы получаем прямоугольный каркас — основу для будущей перегородки из гипсокартона.

Оформление элементов дверного проема

Если вам необходимо изготовить дверь на заказ, то в раме необходимо предусмотреть место для установки дверного блока. Стены должны быть жесткими, чтобы выдерживать нагрузку.

Дверной проем формируется в следующей последовательности:

• стоечный оцинкованный профиль нарезаем по высоте, снабжаем деревянной палкой, которую вставляем внутрь;

сборные конструкции

• с палками вставляют внутрь направляющих профилей на полу и потолке так, чтобы ширина внизу и вверху дверного проема совпадала;
• с помощью любого уровня производим тщательный контроль вертикальности установки дверных стоек и закрепляем их оцинкованными саморезами;
• вырезаем из куска секции стойки отрезок равный ширине дверного проема для изготовления поперечной балки. В него тоже вставьте палочку и установите на необходимой высоте строго горизонтально;
• на нижней стороне стоек и перекладины подготовьте небольшие отверстия для гвоздя. Для этого понадобится дрель с подходящим сверлом;
• гвоздей нужно крепить к деревянным конструкциям, которые вставляются внутрь профилей. Для этого гвозди очень аккуратно забивают обычным молотком;
• заканчиваем сборку поперечины после вкручивания саморезов сбоку с обеих сторон.

Полностью соорудив дверной проем, начинаем устанавливать остальные вертикальные стойки.

Монтаж вертикальных стоек

Продолжаем строить перегородку из гипсокартона:

• место крепления стоечного профиля отмечено шириной листа гипсокартона. Таким образом, на один лист будет приходиться 3 стойки;
• так как цельные листы гипсокартона лучше класть от середины к краям, чтобы скрыть вырезы в самых незаметных местах, то столбики нужно начинать от дверного проема в сторону стен;
• каждый вертикальный профиль проверяется уровнем и крепится к направляющему винту.

Монтаж горизонтальных балок и проводки

Для повышения жесткости всей конструкции все вертикальные направляющие необходимо соединить горизонтальными перемычками.

• из стоечного профиля изготавливаются отрезки, края которых вырезаются так, чтобы их можно было крепить к вертикальным стойкам;
• когда каркас собран, внутрь него укладываем электрические провода. Для этого производитель профиля предусмотрел в своих изделиях специальные отверстия;

9Электропроводка 0008 проложена внутри гипсокартонных перегородок в специальной гофрированной негорючей изоляции.

На этом монтаж каркаса гипсокартонной перегородки можно считать завершенным.

Установка листов гипсокартона на каркас

Прежде чем приступить к монтажу листов, необходимо знать, как их можно разрезать при необходимости:

• если нет специальных приспособлений для резки гипсокартона, то можно воспользоваться обычный строительный нож;
• чтобы разрезать лист по нужной линии, необходимо положить на него кусок профиля и многократными движениями ножа максимально разрезать гипсовый слой. После этого достаточно просто сломать лист по этой выемке. Края среза обрабатываются специальным рубанком для гипсокартона. Если его нет, то можно сделать это ножом;
• крепим гипсокартон к направляющим с помощью саморезов. Саморез обязательно нужно утопить в теле листа, но надо стараться не пробить картон;
• при установке листов ориентируемся по вертикальным направляющим для соблюдения уровня;
• при установке листа гипсокартона необходимо предусмотреть определенный зазор снизу.

Для этого устанавливаем одинаковые опоры. Зазор нужен для того, чтобы листы не деформировались.

Звукоизоляция перегородок производится с помощью минеральной ваты, которая укладывается между листами.

Правильно построенная конструкция будет прочной, устойчивой и привлекательной внешне.

Видео этого процесса поможет лучше понять всю технологию и последовательность устройства.
