Примыкание кровли к парапету — узел примыкания

Опубликовано: 01.01.2018

Парапет является неотъемлемой частью крыши многих домов, дополняя их конструкцию. Он имеет определенную высоту, которая может быть разной в зависимости от ситуации. На стыке этого защитного бордюра с крышей происходит примыкание кровли к парапету, которое необходимо выполнять по всем правилам.

Содержание

1. Устройство парапета
2. Принципы примыкания кровли к парапету
3. Устройство примыкания с мягкой кровлей
4. Видео

Устройство парапета

Парапет хотя и не является одной из главных частей дома, но он хорошо выполняет защитную и эстетическую функции. Это небольшая стенка, которая устраивается по периметру крыши и выглядит как ограждающее сооружение. Такая конструкция устраивается как на скатных, так и на плоских крышах. В первом случае парапет сооружается над карнизом и снизу он хорошо виден. Во втором случае небольшое заграждение полностью закрывает от взора крышу. Чтобы на парапет не разрушали атмосферные осадки и воздушные потоки, это возвышение покрывают фартуком, который может быть выполнен из оцинкованного или медного листового металла. Конструктивно он оснащен специальными капельниками, с помощью которых отводится вода от здания. Капельники исключают попадание воды на защищенные зоны парапета.

Существуют варианты кирпичных или бетонных парапетов, покрытых не металлическими фартуками, а бетонными плитами.

Принципы примыкания кровли к парапету

Металлический фартук

Чтобы фартуки из оцинкованных металлических листов надежно крепились к ограждению, в конструкции парапета создаются штробы и ниши. В эти канавки заводят верхние края фартуков, которые представляют собой изогнутые в профильные изделия металлические листы. Фартуки можно использовать и из черной стали для кровли, но она должна быть окрашена со всех сторон с применением прогретой олифы. Ниши и штробы предусмотрены для устройства примыкания строительной необходимостью. Из практики известно, что кровельного листа в единичном экземпляре бывает недостаточно. Это происходит из-за того, что вертикальные участки не всегда бывают ровными. Кроме того, на крепление негативное воздействие оказывают нестабильный температурный режим и атмосферные осадки. В связи с этими негативными явлениями фартук может неплотно прилегать к бордюру. С помощью канавок эти проблемы решаются.

• Когда край листа, изготовленного из того или иного материала, заводится в нишу, ее размер в высоту должен быть не менее 0,1 м.
• В случае использования для установки фартука штробы, последняя заделывается цементно-песчаным раствором, что защищает конструкцию от осадков.

Штроба

На расстоянии 1 м друг от друга по длине парапета устанавливают деревянные пробки, пропитанные антисептиком. К пробкам закрепляют бруски, имеющие в сечении форму треугольника. Сверху эта конструкция накрывается фартуком.

• Укладка фрагментов фартука делается в сторону, в которую будут стекать атмосферные осадки, при этом нахлест должен быть как минимум 0,1 м.
• Если крыша плоская, то ее стык с ограждением покрывают гидроизоляцией в несколько слоев. Мастичная гидроизоляция нуждается в армировании. Лучше всего для этих целей подходит геотекстиль или материалы на основе стекла. При монтаже устраивается нахлест в 0,15 м. Материал через дополнительный бортик прижимается к вертикальной поверхности. Затем полученную конструкцию промазывают эмульсией или мастикой. После остывания скрепляющего средства на первый слой настилается второй. Чтобы «слоеный пирог» не сползал, его крепят металлическим фартуком, который кроме всего прочего выполняет защитную функцию. Чертеж хорошо демонстрирует, как устроено примыкание сопряженных поверхностей.

Устройство примыкания

Устройство примыкания с мягкой кровлей

При устройстве примыкания к парапету кровли рулонного типа особое внимание необходимо уделять гидроизоляции – она должна быть усиленная. При монтаже кровельного покрытия материал должен заводиться на вертикальную стенку. При укладке материала в месте стыка поверхностей должна присутствовать специальная опора.

Покрытие парапета рубероидом

В случае отсутствия вспомогательного бортика в месте сопряжения поверхностей крыши и парапета образуется уязвимая полость. В этом месте настил под механическим воздействием может легко повредиться, в результате чего произойдет разгерметизация покрытия.

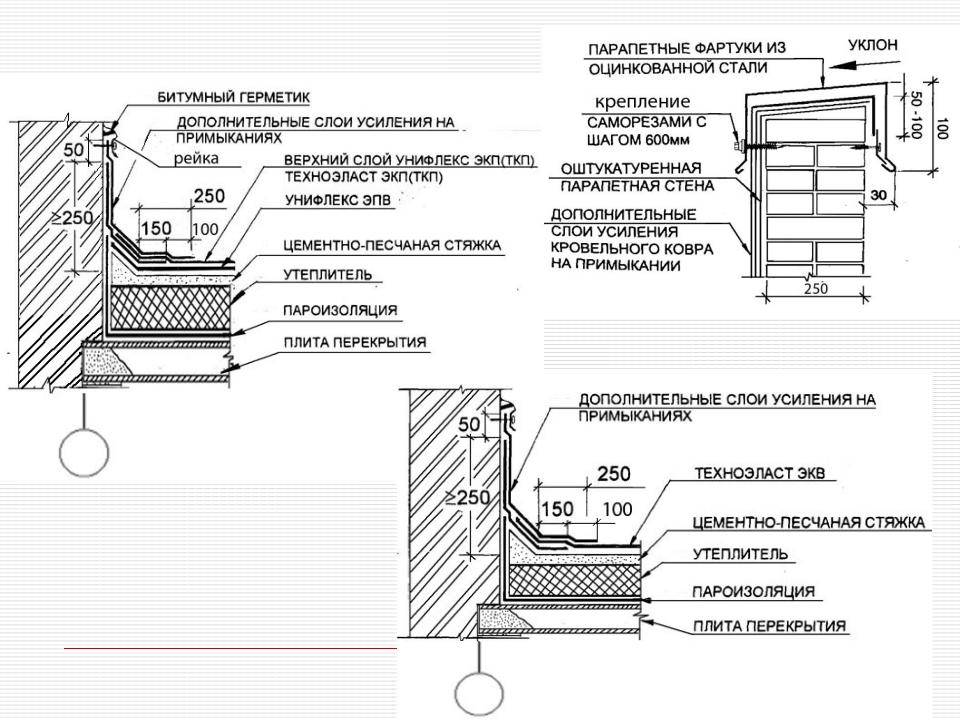

Схема устройства крыши

• Чтобы не возникало проблем, связанных с повреждением кровельного материла, стык между поверхностью крыши и парапета закладывают опорным бортиком, который имеет в сечении 2 угла по 45º. Его устройство проводится из смеси на основе цемента и песка. Вместо этой опоры можно подложить пропитанный био- и огнезащитным средством деревянный брусок, который в сечении имеет вид равнобедренного треугольника. Благодаря такому бортику материал покрытия будет плотно приставать ко всей прилегающей поверхности.
• Если гидроизоляционным материалом является рубероид, то с помощью горячей битумной мастики рулонный материал нужно приклеить ко всей поверхности крыши начиная от ее основания и заканчивая стенкой парапета, включительно с бортиком. Через некоторое время операцию нужно повторить, покрыв крышу вторым слоем рубероида. Во время возведения парапета в его внутренней поверхности устраивается специальная канавка. При выполнении примыкания двух поверхностей край кровельного материала с внешней стороны заводится в выполненную канавку. Возможен узел примыкания с заведением рубероида на верхний участок парапета.
• Если край кровельной полосы заходит в штробу, материал нужно зафиксировать металлической планкой, которая будет прижимать рубероид к стенке при помощи дюбелей. Эта деталь и стык заделываются герметиком. Следующим слоем будет краска, защищающая конструкцию от осадков. В конце на парапет надевается металлический фартук, который может крепиться к планке.
• При варианте с заведением рубероида наверх парапета, кровельный материал сначала фиксируется разогретым битумом, а затем покрывается фартуком или плитами.

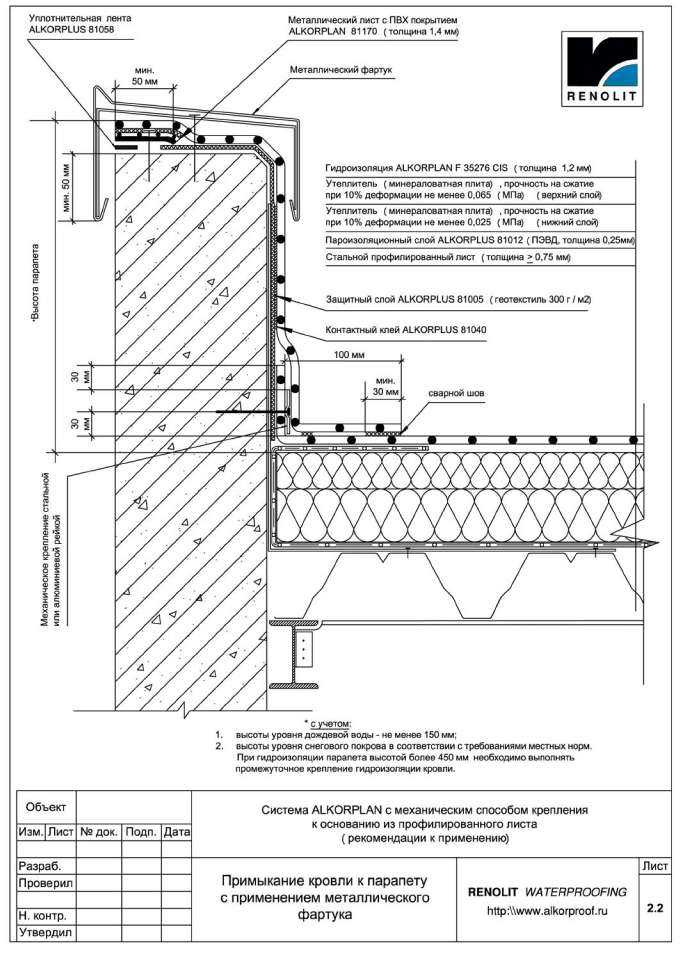

Установка фартука на парапет

Существуют технологии для выполнения примыкания данных поверхностей с применением мастичных средств, имеющих гидрофобные характеристики. При такой обработке покрытие создается без швов, и примыкание надежно герметизируется.

Видео

Установка узла примыкания к парапету, если сделан вентилируемый фасад:

Помогла ли вам статья?

парапетный узел мягкой кровли, фартук, устройство, монтаж примыкания рулонной кровли к парапету из оцинкованной стали, отделка плоской кровли

Содержание:

Строение парапета
Правила обустройства парапетного узла
Примыкание парапета и мягкой кровли

Многие дома, особенно многоэтажные, оснащаются специальным парапетом на крыше. Высота такого сооружения может колебаться, однако в любом случае оно будет стыковаться с кровельным покрытием. В статье ниже мы расскажем, каково устройство примыканий мягкой кровли к парапетам и какие нормы следует соблюдать во время монтажа.

Строение парапета

По конструкции парапет представляет собой невысокую стену, обустроенную по периметру крыши, которая выполняет не только защитную функцию, но и служит в качестве декоративного элемента. Парапет можно возводить как на плоских, так и на скатных крышах. Если кровля плоская, то она оказывается полностью загороженной стенкой парапета.

В случае со скатными крышами, парапет будет виден снизу, поскольку он располагается над карнизом. Монтаж парапета из оцинкованной стали или меди выполняется для того, чтобы защитить конструкцию от воздействия ветра, а также осадков. Как правило, на фартук парапета монтируют капельники, которые выполняют функцию отвода воды. Благодаря таким устройствам парапет остается защищенным от проникновения влаги.

В некоторых случаях, вместо металлических фартуков, на парапет из бетонных блоков и кирпичей укладывают бетонные плиты.

Правила обустройства парапетного узла

Чтобы можно было выполнить отделку парапета оцинкованной сталью, в нем прорезаются штробы и ниши. После этого листы металла загибают, придавая им нужный профиль, и заводят их верхние края в подготовленные желоба. Как вариант, фартук может быть сделан из черной кровельной стали, однако в таком случае его необходимо будет со всех сторон покрыть разогретой олифой. Как показывает практика, устройство примыкания кровли к парапету в специально подготовленные ниши делает процесс более удобным и быстрым. Обычно для организации парапетного узла одного листа металла недостаточно. Поскольку стенки парапета не всегда идеально ровные, для их перекрытия фартуком необходимо создавать дополнительные нахлесты. Пагубно на крепежных элементах сказываются и перепады температур, а также дождевые и снежные осадки. В результате металлический фартук может отставать от стенки.

Используя желоба, узел примыкания кровли к парапету можно сделать максимально надежным, соблюдая такие правила:

• Высота ниши, в которую заводят край фартука, должна составлять не менее 10 см.
• Если в толще парапета была проделана штроба, то после монтажа фартука ее необходимо заполнить цементным раствором, чтобы предотвратить разрушение всей стенки из-за дождя.

По всей протяженности парапета через каждый метр закрепляют деревянные пробки, обработанные антисептическим составом. К этим пробкам прибивают треугольные бруски, на которые далее укладывается металлический фартук. Листы укладываются с нахлестом как минимум в 10 см по направлению к водостоку.

Примыкание плоской кровли к парапету необходимо перекрыть несколькими слоями гидроизоляции. При использовании мастики, следует предусмотреть армирование. Оптимально воспользоваться геотекстилем или материалами со стекловолокном. Изоляция укладывается с нахлестом в 15 см. Через бортик первый слой материала прижимают к вертикальной плоскости, промазывая его мастикой или эмульсией. Как только первый слой мастики остынет, настилают еще один слой изоляции. В конце получившийся пирог крепится на крыше с помощью фартука.

Примыкание парапета и мягкой кровли

Если для перекрытия крыши используется мягкое рулонное покрытие, то примыкание кровли к парапету должно быть гидроизолировано особенно сильно. С этой целью кровельный материал во время укладки заводят на вертикальную стену. При этом в месте стыковки плоскостей предусматривают специальный опорный элемент.

Стоит отметить, что если такой бортик не предусмотреть, в точке примыкания мягкой кровли к парапету образуются пустоты, которые сделают покрытие уязвимым для механического воздействия. В таком месте велика вероятность повреждения и разгерметизации кровельного покрытия.

Приведем несколько правил обустройства примыкания рулонной кровли к парапету:

• Предотвратить повреждение мягкого кровельного покрытия можно, если в месте стыковки уложить опорный бортик в виде треугольника с двумя углами по 45º. Сделать его можно из цементно-песчаной смеси, либо уложить деревянный брус, пропитанный антисептиком и антипиреном. Таким образом, будет достигнуто плотное прилегание рулонного материала ко всей поверхности опоры и парапета.
• В тех случаях, когда в качестве гидроизоляции используется рубероид, его необходимо приклеить не только ко всей плоскости крыши, но и к стене парапета включительно с опорным бортиком. Для этого используется разогретая битумная мастика. Когда первый слой гидроизоляции остынет, аналогичным образом необходимо будет уложить еще один слой рубероида. В процессе строительства стенки парапета, с внутренней стороны в нем обустраивают специальный желоб. Во время обустройства примыкания край мягкого кровельного покрытия с внешней стороны заводят в этот желоб и закрепляют. Как вариант, рулонный материал можно завести на верхнюю плоскость стены парапета.
• При условии, что в бортике сделана штроба, рулонное покрытие, которое заходит в нее, необходимо закрепить на стене при помощи металлической планки и дюбелей. При этом все стыки и отверстия необходимо тщательно загерметизировать. После этого участок покрывают слоем краски, которая защитит место примыкания от дождя. На последнем этапе парапет перекрывается фартуком из металла, который можно зафиксировать на планке.
• Если рубероид будет покрывать не только стену, но и верхнюю плоскость парапета, то в первую очередь его необходимо приклеить с помощью расплавленного битума, а после этого накрыть бетонными плитами или металлическим фартуком.

Современные технологии позволяют обустраивать стыки между кровлей и парапетом с помощью особых гидрофобных мастичных составов. В результате получается абсолютно герметичное бесшовное покрытие.

Парапеты — место, где крыши встречаются со стенами

Исторически сложилось так много проблем с парапетами, что мы придумали для них название: « parapetitus ». У них длинная история — которая, конечно, не всегда ясна, — которая позволяет мне приукрашивать, не опасаясь отмены экспертной оценки. ¹ Их основная функция сегодня, помимо того, что сбивает с толку архитекторов, заключается в защите края кровельных конструкций от подъемных сил ветра. Не так в старые времена, когда они были полезны в противопожарной защите.

Когда ветер дует на здание, он создает вихри на краях крыши (Рисунок 1), которые создают огромные перепады давления (Рисунок 2) по периметру крыши, которые могут сносить крыши со зданий. Парапеты значительно уменьшают эти перепады давления на краях крыши (рис. 3). Аккуратно да? Все это от парня из Университета Торонто, вперед Varsity Blues (Leutheusser, H.J., 1964 ⁽²⁾ ).

Рисунок 1: Воздействие ветра на кромку крыши — Когда ветер дует на здание, он создает вихри на краях крыши.

Рисунок 2: Перепад давления с—Обратите внимание на большое давление по периметру крыши. Из Leutheusser ⁽²⁾ и Департамента машиностроения Университета Торонто, 1964 год. Некоторые из нас помнят, что 1964 год был хорошим годом. «Торонто Мэйпл Лифс» выиграли Кубок Стэнли. Тим Хортон играл в защите в этой команде задолго до того, как занялся пончиковым бизнесом.

Рисунок 3: Влияние парапетов на перепад давления ces — Парапеты значительно уменьшают эти перепады давления на краях крыши. Это из прекрасной работы Лойтхойссера из моей альма-матер, Университета Торонто. Конечно, это произошло в 1964 года, более чем за десять лет до того, как я туда попал. Я стар, но не настолько.

Самое простое, что нужно сделать при строительстве парапетов, — это предотвратить попадание дождевой воды на их верхнюю часть. Принципы просты. Наклоните их верхнюю часть внутрь, чтобы они не пачкали фасад здания. Убедитесь, что под колпачком находится водонепроницаемая мембрана. Всегда. Металлические и каменные накладки подтекают в местах стыков. И всегда иметь края капельницы — переднюю и заднюю — чтобы они не пачкали фасад здания. Я упоминал о окрашивании фасада здания? Посмотрите на Рисунок 4 и Фото 1, чтобы убедиться, что все сделано правильно. Если хотите впасть в депрессию, посмотрите на Фото 2.

Рисунок 4: Управление водными ресурсами парапетов — Не допускайте попадания дождевой воды на их верхнюю часть. Наклоните их верхнюю часть внутрь, чтобы они не окрашивали фасад здания. Убедитесь, что под колпачком находится водонепроницаемая мембрана. И всегда иметь края капельницы — спереди и сзади — чтобы они не пачкали фасад здания.

Фотография 1: Отличное управление водными ресурсами t—Обратите внимание на мембрану под колпачком. Обратите внимание на наклон внутрь. И обратите внимание на края капель.

Фото 2: Пятна на парапете — Без кромок капель. Красивое здание становится уродливым.

Мы уже закончили? Нет, не далеко. Теперь становится странным не физика, а то, почему так много зданий ошибаются в физике. За физикой мы обращаемся к другому легендарному старому парню, который все понял правильно и сделал все понятным для остальных — Максу Бейкеру. Посмотрите на рисунок 5, адаптированный из его книги «Крыши». Соедините элемент/слой кровли с водоотведением к стене, элемент/слой вентиляционной системы кровли со стеной, элемент/слой кровли для отвода пара со стеной и, наконец, элемент/слой термического регулирования кровли. к стене. Звучит знакомо? Исходя из меня, это должно быть сейчас. ² Я называю их «Принципами Бейкера».

Рис. 5: Физика парапетов — «Принципы Бейкера». Адаптировано от мастера Макса Бейкера. ⁽¹⁾ Как адаптировано? Я просто обновил слова, именно слова, а не принципы. Всем расслабиться. Это, вероятно, самый влиятельный рисунок в моем образовании в области строительной науки. Когда я впервые увидел это, лампочка погасла. Непрерывность контрольных слоёв между крышами и стенами — это целая энчилада.

Это то, что мы обычно получаем сегодня в «реальном мире» (рис. 6). Какой беспорядок. Отсутствие непрерывности четырех основных гидроизоляционных слоев:

• Гидроизоляционный слой: нет мембраны под накладкой парапета;

• Слой управления воздухом: нет управления воздухом ни в узле крыши, ни в узле стены;

• Пароизоляционный слой: то же самое касается пароизоляционного слоя; и

• Терморегулирующий слой: тепловые мостики повсюду.

Рисунок 6: Параметр проблемы t — это то, что я вижу регулярно. Все неправильно. Утечка воздуха во все и везде. Нет мембраны под отливом парапета. Нет контроля воздуха ни в узле крыши, ни в узле стены. Отсутствие пароизоляционного слоя и тепловых мостов повсюду.

И, что еще хуже, структурно у нас также есть некоторые проблемы. Ах, но не так, как вы думаете. Подумайте о тепловых нагрузках, которым подвергается кровельная мембрана (рис. 7 и 8). Ключевым моментом является передача этих напряжений на крышу. В старые времена это было легко; просто полностью приклейте кровельную мембрану большим количеством клея непосредственно к структурному настилу, чтобы каждый квадратный фут напряжения мембраны крыши передавался непосредственно на квадратный фут структурного настила непосредственно под мембраной. Без проблем. Пока, подождите, какой-нибудь псих не ввел теплоизоляцию. Теперь нам приходилось передавать напряжение мембраны через иногда несколько слоев изоляции, прежде чем оно попадало на несущий настил (рис. 9).). Если вы не сделаете это правильно, вы сосредоточите напряжения на краях крыши, и вы можете засосать парапет (Рисунок 10) или разорвать или разорвать мембрану на парапете (Фото 3 и 4).

Рисунок 7: Температура кровельной мембраны — Оттава, Канада, летний день. Предоставлено Максом Бейкером и Национальным исследовательским советом Канады. ⁽¹⁾

Рисунок 8: Температура кровельной мембраны — Оттава, Канада, зимний день. Предоставлено Максом Бейкером и Национальным исследовательским советом Канады. ⁽¹⁾

Рис. 9. Передача термического напряжения — Это легко сделать, если мембрана приклеена непосредственно к конструкции. Не так просто, когда у вас есть изоляция или, что еще хуже, несколько слоев изоляции между мембраной и конструкцией.

Рисунок 10: Обрушившийся парапет t — У парапета плохой день.

Фотография 3: Термоусадка мембраны e—Обратите внимание, что кровельная мембрана отрывается от бруса.

Фото График 4: Разрыв мембраны — Усадка мембраны приводит к разрыву мембраны.

Передача нагрузок в многослойных компактных кровлях является достаточно спорным вопросом. Мнений много, и сразу хочу отметить, что прав только я. Начнем с области крыши. Вот как была бы построена компактная крыша, если бы я был главным (рис. 11). На верхней части металлического настила должен быть непрерывный полностью приклеенный слой контроля воздуха, поддерживаемый гипсовой обшивкой. ³ Гипсовая обшивка привинчивается к металлическому настилу. Поверх этого воздухорегулирующего слоя должна быть целая куча жесткой теплоизоляции — минимум в два слоя со смещением стыков по горизонтали и вертикали. ⁴ Эта изоляция должна быть привинчена к металлическому настилу. Тогда поверх жесткой теплоизоляции должен быть настил. Эта крышка также привинчена к металлической палубе. Наконец, кровельная мембрана полностью приклеивается к покрытию.

Рисунок 11: Идеальная компактная крыша —Крыша, которую я построил бы, если бы был главным. Непрерывный полностью приклеенный слой управления воздухом, поддерживаемый гипсовой обшивкой на верхней части металлического настила. Гипсовая обшивка прикручивается к металлическому настилу. Жесткая теплоизоляция поверх этого воздухорегулирующего слоя в два слоя, по крайней мере, со смещением стыков по горизонтали и вертикали. Эта изоляция должна быть привинчена к металлическому настилу. Тогда поверх жесткой теплоизоляции должен быть настил. Эта крышка также привинчена к металлической палубе. Наконец, кровельная мембрана полностью приклеивается к покрытию.

Крышка выполняет двойную функцию. Во-первых, это гидроизоляционный буфер, уменьшающий образование пузырей на кровельной мембране. Обсуждение этого должно отложиться до другого раза. Во-вторых, и это наиболее важно для нашей истории, это то, что его функция заключается в передаче напряжений основной кровельной мембраны металлическому настилу. Напряжения от кровельной мембраны передаются на покрытие, а покрытие выполняет тяжелую работу и справляется с этими напряжениями, в конечном итоге перенося их на металлический настил.

Далее мы должны иметь дело с потенциальной концентрацией кровельных напряжений на парапетах. На рис. 12а показано, как это делали «старожилы» — деревянный брус и брус, прикрепленный к несущему настилу. На рис. 12б показано, как это делают «новые щенки»: большой поддерживающий стержень поддерживает кучу дополнительной мембраны, которая позволяет вещам двигаться, когда им нужно двигаться. Как бы ни было больно говорить об этом «старожилу», но с более новыми, более стабильными в размерах мембранами «новые щенки» имеют больше прав.

Рисунок 12a: Парапет из стальных стоек «Old Timer». — Деревянный блок и брус, прикрепленный к структурному настилу, ограничивают усадку мембраны на парапете. Обратите внимание на непрерывность слоев управления.

Рис. 12b: Парапет из стальных стоек «Новые щенки». — Большой поддерживающий стержень, поддерживающий дополнительную мембрану, которая позволяет вещам двигаться, когда им нужно двигаться. Подход «дзен» к движению мембраны. Используйте более стабильную мембрану, а затем позволяйте вещам двигаться, когда это необходимо. Опять же, обратите внимание на непрерывность слоев управления.

Теперь о непрерывности. Все, что нам нужно сделать, это применить принципы Бейкера (рис. 5) к типичным крышам и стенам. С этой целью с помощью моих коллег из Skunk Works в Building Science Corporation я разработал несколько наиболее распространенных конструкций парапетов в соответствии с «принципами Бейкера»: уже обсуждавшийся парапет из стальных стоек (рис. 12b), Кирпичный парапет (Рисунок 13), Парапет со стальным каркасом из баллонов (Рисунок 14) и, наконец, Консольный мини-парапет (Рисунок 15).

Рисунок 13: Каменный парапет — Здесь следует отметить, что бетонный настил является слоем контроля воздуха, поэтому дополнительный слой не требуется. Тем не менее, стыки в бетонном настиле должны быть устранены для обеспечения непрерывности слоя контроля воздуха.

Рис. 14: Парапет со стальным каркасом из шаров — Это самый уродливый парапет, который нужно сделать правильно. Обратите внимание на использование напыляемой полиуретановой пены, материала высокой плотности, чтобы обеспечить непрерывность слоя контроля воздуха по всей внешней стальной опорной стене с каркасом из баллона. Распыляемая пена поддерживается горизонтальными перемычками или металлическими блокировками. Это сложная задача, и поэтому мы проектируем в сборке верхнего парапета путь для сушки посредством диффузии, чтобы обеспечить некоторую избыточность производительности.

Рисунок 15: Консольный мини-парапет —Обратите внимание, что непрерывность слоя управления воздухом достигается за счет наматывания мембраны на угол здания и последующего возведения консольной части парапета поверх этого воздушного уплотнения.

Все представленные «хорошие» детали парапета соответствуют «принципам Бейкера» и некоторым другим вещам (рис. 12a, рис. 12b, рис. 13, рис. 14 и рис. 15):

• Вода непрерывность контрольного слоя: мембраны сплошные под отливом парапета;
• Непрерывность слоя управления воздухом: слой управления воздухом в сборке крыши соединен со слоем управления воздухом в сборке стены;
• Непрерывность пароизоляционного слоя: пароизоляционный слой в сборке крыши соединяется с пароизоляционным слоем в стеновой сборке;
• Непрерывность слоя терморегуляции: слой терморегуляции сборки крыши соединен с эффективным слоем терморегуляции в сборке стены. Слой теплового контроля в сборке стены находится снаружи конструкции, как и в сборке крыши.
• Кровельная мембрана полностью приклеена к покрытию, которое механически прикреплено к конструктивному настилу в области крыши, и по периметру кровельного узла предусмотрен допуск на движение мембраны.

По периметру изоляция кровельного узла обернута для предотвращения внутритканевого перетока воздуха с парапета в многослойную жесткую изоляцию поля кровли.

Лекарство от «парапетитуса» — непрерывность контрольных слоев и возможность движения вещей, когда они должны двигаться. Макс Бейкер и Стоунволл Джексон были бы горды.


Сноски:

1. Итальянцы претендуют на слово « parapetto », которое происходит от «parare», что означает «защищать», и «petto», что означает «грудь». Военные называют «парапетные укрепления» — оборонительные каменные стены — «браслетами». Словарное значение слова «грудь» означает «смело противостоять». Итак, невысокие каменные стены исторически называются парапетами и имеют военное происхождение. «Стоунволл Джексон» также назывался «Парапет Джексон». Хорошо, так что это неправда, но с учетом того, как сегодня пишутся учебники, держу пари, мне это сойдет с рук, если я решу написать один. Так как же они оказались на краю крыш? О, мы можем поблагодарить англичан за это. В прежние времена Лондон, как правило, продолжал гореть дотла, и это раздражало жителей Лондона. Так, строительство деревянных карнизов было запрещено Законом о строительстве 1707 года как пожароопасное. Вместо этого требовался 18-дюймовый кирпичный или каменный парапет с крышей позади в качестве противопожарной защиты (http://en.wikipedia.org/wiki/Parapet).

2. Ознакомьтесь с «BSI-001: Идеальная стена». Это была моя первая колонка для ASHRAE, вдохновленная замечательной книгой Макса Бейкера «Крыши». ⁽¹⁾ Книга, которая в настоящее время больше не издается, спонсировалась Национальным исследовательским советом Канады, и в ней в одном документе собрана информация из Канадских дайджестов по строительным наукам, научных статей и семинаров и практикумов по строительным наукам от Отдела строительных исследований. . Большая часть этой информации находится в Интернете (http://tinyurl.com/2eezyth). Потрясающий.

3. Для получения более интересной информации о необходимости воздушных барьеров в компактных кровельных конструкциях ознакомьтесь с журналом ASHRAE, март 2008 г., «Как не строить крыши» или «BSI-019: Вдохновляющие моменты — разрушение крыш».

4.  Чтобы более полно оценить необходимость смещения жестких изоляционных швов по горизонтали и вертикали и обернуть периметр изоляции крыши, ознакомьтесь с «BSI-036: Сложные трехмерные сети воздушного потока».

Ссылки

1. Бейкер, М.К. 1980. Крыши. Монреаль: Полинаучные публикации.

2. Leutheusser, HJ 1964. «Влияние парапетов стен на коэффициенты давления крыши блочных и цилиндрических конструкций». Университет Торонто, факультет машиностроения.

Требования к конструкции и FRR для парапетов — WoodWorks

Парапеты представляют собой эстетические элементы многих зданий — обычно вертикальные продолжения наружных стен, используемые для создания архитектурных элементов, сокрытия механического оборудования на крыше или выполнения других функций. Другая цель парапетов состоит в том, чтобы препятствовать распространению огня из одного здания в другое, обеспечивая преграду для огня и лучистую теплопередачу, если огонь прорывается через кровельную мембрану.

Раздел 705.11 IBC определяет требования к парапетам. По умолчанию код требует, чтобы парапеты были установлены на всех наружных стенах здания. Тем не менее, есть несколько исключений из этого правила, в частности, при наличии одного из следующих условий:

• Внешняя стена не требует класса огнестойкости, основанного исключительно на расстоянии от огня согласно Таблице 602 IBC (например, большинство многоквартирных, в проектах с деревянным каркасом потребуется расстояние от огня в 30 футов или более; в строительстве типа VB с многоквартирным домом потребуется расстояние от огня в 10 футов или более)
• Площадь здания составляет менее 1000 кв. футов на любом этаже
• Вся конструкция крыши выполнена из негорючих материалов или из конструкции с пределом огнестойкости не менее 2 часов (не характерно для большинства проектов с деревянным каркасом)
• Здание имеет наружные стены с пределом огнестойкости 1 час, которые заканчиваются на нижней стороне обшивки крыши, при условии, что:
  • Конструкция крыши, проходящая параллельно наружной стене, рассчитана не менее чем на 1 час на расстоянии 4 фута от внутренней стороны стенка для группы R/U; 10 футов для других помещений или
  • Конструкция крыши, которая проходит перпендикулярно наружной стене, рассчитана не менее чем на 1 час для всего ее пролета
  • В любом из вышеперечисленных случаев отверстия в крыше находятся не в пределах 5 футов от наружной стены для группы R/U или в пределах 10 футов для других помещений, и
  • Все здание имеет кровельное покрытие класса B
• Для помещений группы R-2 или R-3 здание относится к типу III, IV или V и имеет класс C кровельное покрытие при условии, что:
  • Обшивка крыши или настил из негорючего или обработанного антипиреном дерева на расстоянии не менее 4 футов от наружной стены, или
  • Гипсокартон 5/8″ типа X устанавливается непосредственно на нижнюю сторону обшивки крыши или настил на минимальном расстоянии 4 фута от наружной стены
• Раздел IBC 705. 8 позволяет иметь незащищенными 25% или более проемов наружной стены в зависимости от расстояния противопожарного разделения

Если не применяется ни одно из исключений и требуется парапет, IBC 705.11.1 перечисляет требования к конструкции следующим образом.

705.11.1 Строительство парапетов.   Парапеты должны иметь тот же класс огнестойкости, что и несущая стена, и с любой стороны, примыкающей к поверхности крыши, должны иметь негорючие поверхности на высоте 18 дюймов (457 мм) вверху, включая ответные планки и облицовочные материалы. Высота парапета должна быть не менее 30 дюймов (762 мм) над точкой пересечения поверхности крыши и стены. Если крыша наклонена к парапету с уклоном, превышающим две единицы по вертикали и 12 единиц по горизонтали (уклон 16,7%), парапет должен простираться на ту же высоту, что и любая часть крыши в пределах противопожарного расстояния, где защита проемов в стенах требуется, но ни в коем случае высота не должна быть менее 30 дюймов (762 мм).

В этом разделе отмечается, что парапет должен иметь ту же огнестойкость, что и наружная стена под ним. Хотя это не указано, обычно это интерпретируется как применимое к требованиям огнестойкости как для внутренней, так и для внешней поверхности стены. Для конструкции типа V таблица IBC 601 требует 1-часового рейтинга для наружных несущих стен, в то время как для ненесущих стен рейтинг не требуется. Строительство типа III требует 2-часовой оценки для наружных несущих стен. Также следует проверить расстояние противопожарного разделения, чтобы определить наиболее строгие требования между таблицами 601 и 602. Обратите внимание, что IBC 705.5 требует, чтобы наружные стены оценивались только с обеих сторон, когда расстояние разделения от огня составляет 10 футов или менее. В противном случае требуемый рейтинг применяется только к внутренней поверхности наружной стены.

Минимальная высота стены парапета над поверхностью крыши составляет 30 дюймов. Однако, когда крыша спускается к внешней стене и парапету с уклоном более 2:12, требуется дополнительный анализ, чтобы определить, нужен ли более высокий парапет.

Источник изображения:  Комментарий к Кодексу IBC 2015 г.

В конструкциях Типа III внешние стены должны быть негорючими или иметь каркас из древесины, обработанной антипиреном (FRTW). В этих обстоятельствах возникает еще один распространенный вопрос: нужно ли обрамлять парапеты зданий типа III с помощью FRTW. Хотя в IBC 705.11.1 не указаны требования к строительным материалам парапетов, некоторые считают, что намерение кодекса подразумевает, что использование FRTW необходимо для строительства парапетных стен; у других нет. Это вопрос, который следует обсудить с уполномоченным органом в отношении их толкования и требований. Комментарий к разделу 705.11.1 требует, чтобы парапет был построен из тех же материалов, что и внешняя стена:

Конструкция стены парапета должна быть из горючего или негорючего материала в зависимости от требований к наружной стене типа конструкции и должна иметь конструкцию с классом огнестойкости, как требуется для наружной стены.
