Узел прохода вентиляции через кровлю из профнастила

Главная » Блог » Узел прохода вентиляции через кровлю из профнастила

Узел прохода вентиляции через кровлю

December 22, 2016

Для правильного функционирования кровли большое значение имеет качество исполнения всех узлов. Некоторые из них домашнему мастеру могут показаться не столь значимыми. В кровле могут присутствовать второстепенные конструкции, но если узел относится к стенам или примыканию или выходит на поверхность, то он играет очень важную роль.

Многие здания промышленного и бытового назначения сегодня имеют системы вентиляции. При их установке требуется обустроить узел прохода через кровлю. Эти элементы имеют вид металлических конструкций, которые представлены отверстиями в перекрытии. Основное назначение таких узлов состоит в транспортировке и неактивности химического воздуха при температуре, которая не превышает 80 °С.

Разновидности узлов прохода вентиляции

Узлы прохода вентиляции через кровлю подразделяются на несколько разновидностей. Эти конструкции могут иметь несколько вариантов исполнения, а именно:

  • конструкция без кольца для конденсата и клапана;
  • система с исполнительным механизмом;
  • конструкция ручного управления;
  • системы с кольцом для конденсата или без него;
  • система с клапаном в искрозащищенном исполнении;
  • конструкция с утепленным клапаном и ручным управлением.

Помимо перечисленных вариантов, иногда могут использоваться нестандартные конструкции. Если многократное переключение не требуется, то можно использовать ручной привод, который обеспечивает стабильный режим работы.

Особенности монтажа: используемые материалы

Узлы прохода вентиляции через кровлю могут выполняться из черной стали, толщина которой изменяется в пределах от 1,5 до 2 мм. Может применяться нержавеющая сталь с толщиной листа в 0,8 мм и 0,5 мм. Размеры и форма узлов будут зависеть от крыши и разновидности системы вентиляции, тогда как по форме они бывают:

Маркировка узлов

Если перед вами узел прохода вентиляции через кровлю УП1, то это указывает на то, что конструкция лишена кольца и клапана. Цифровое обозначение указывает на наличие клапана, который может работать на ручном управлении. В этом случае конструкция лишена конденсатного кольца. Если производитель указал маркировку УП3, то она говорит о том, что система имеет площадку под исполнительные механизмы и клапан.

Проведение монтажных работ

Узлы прохода вентиляции через кровлю подбираются в зависимости от типа крыши. Конструкция укрепляется на стаканах с помощью анкерных закладных болтов. Применяются и гайки, которыми снабжены сами стаканы. В роли утеплительного слоя используется минеральная вата, она снаружи должна быть покрыта стеклотканью.

Описываемая система защищается ручным или автоматическим клапаном для управления. Проходник должен обладать одной специфической особенностью, которая выражена в наличии патрубка. У него должен быть концевой нижний фланец, применяемый для фиксации воздуховодов и клапанов. Имеется в системе еще и верхний фланец, с помощью него фиксируется шахта круглого сечения. Для установки расчалок используются хомуты и кронштейны.

Узлы прохода вентиляции через кровлю обязательно должны иметь юбку, которая выполняет функцию дополнительного гидроизолятора. Если из газовой или воздушной смеси выделяется вода, то потребуется использование сборника конденсата, который крепится к патрубку. Клапаны могут управляться механическим способом — эта возможность обеспечивается исполнительным механизмом, который отвечает на команды «открыть» и «закрыть». Для того чтобы обеспечить сохранность исполнительного механизма, не следует располагать его близко к конденсатосборнику или муфте кольца.

Рекомендации по установке

Узел прохода вентиляции через кровлю, фото которого представлены в статье, обязательно должен быть смонтирован еще до обустройства крыши. Такие конструкции устанавливают на систему вентиляции, а после осуществляют монтаж кровли. Затем потребуются работы по герметизации. Состав должен быть нанесен еще и на стыки по кровельному покрытию. Эти манипуляции будут гарантировать гидроизоляцию и сохранность тепла.

Дополнительные меры по герметизации

Узлы прохода вентиляции через кровлю из металочерепици обязательно должны быть дополнительно герметизированы. Для этого очищается примыкающее к трубе покрытие и сама труба. Далее можно приклеить фольгированную бумагу, чтобы она закрыла примыкающую часть покрытия и нижнюю часть трубы. На заключительном этапе отверстия заполняются герметиком. Дополнительно это позволит увеличить срок эксплуатации системы.

Рекомендация специалиста

Элементы узлов, которые используются для прохода через кровлю, могут быть изготовлены за рубежом или на территории России. Товары отечественного производителя выигрывают в качестве, ведь они адаптированы к суровым климатическим условиям.

В качестве примера можно рассмотреть узел прохода вентиляции через кровлю «Лиссант». Эти конструкции отличаются надежностью, доступной стоимостью и имеют самые разные варианты исполнения.

Предназначены элементы для монтажа на них стальных шахт в системах естественной или механической вентиляции. Узлы прохода имеют взрывозащищенное исполнение и изготавливаются в соответствии с ТУ 4863-055-15185548-2012. При сравнении с общим исполнением можно отметить, что конструкции изготавливаются из латунных элементов, исключающих возникновение искр в процессе эксплуатации. Вами также могут быть приобретены и другие узлы прохода вентиляции через кровлю: серия 5.904-11, например, имеет утепленный клапан и может обладать кольцом для сбора конденсата. Следует помнить о том, что в исполнении УП3 узел не имеет электропривода — в данном случае предусмотрено механическое управление.

Узел прохода через кровлю из профнастила

Узлы прохода вентиляции через кровлю из профлиста могут осуществляться с помощью доборных элементов. Они обеспечивают надежность крыши, примыканий, ендов, герметизируемых выходов трубы. Для проведения работ на профнастил устанавливается фартук, располагающийся вокруг трубы. Его можно изготовить из металлических деталей, называемых планками примыкания. Со всех сторон их нужно завести под профнастил на 200 мм.

В той области, где производится соединение с фартуком, укрывной материал уплотняется кровельным герметиком. Важно при этом правильно выполнить еще и кровельную гидроизоляцию вокруг трубы. Для этого можно использовать специальную мембрану, в месте прохода трубы в ней следует сделать крестообразный разрез. Лишняя часть материала вырезается, но следует оставить запас до 100 мм возле стенок трубы. На следующем этапе мембрану можно прикрепить к стенкам дымохода.

Нюансы выведения системы вентиляции через кровлю из профнастила

Перед тем как осуществить выведение трубы, необходимо подобрать способ гидроизоляции примыканий. Для этого наиболее часто используются верхняя и нижняя планки, однако в данном случае влага может попасть между профнастилом и трубой, проникая в гидроизоляционную мембрану. Более надежным способом, по словам профессионалов, станет обход трубы фартуком из рулонного гидроизоляционного материала.

Заключение

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Все об узлах прохода через кровлю

Схема узлов кровли.

Сколько существует вариантов кровель, столько есть и способов обустройства узлов прохода, поскольку для каждого отдельного вида крыши монтируют узел прохода, имеющий свою схему.

Назначение узлов прохода

Устройство кровельной проходки для вентиляции делают согласно ГОСТ 15150.

Главным предназначением считается вывод загрязненного воздуха. Устройство кровельной проходки для вентиляции делают согласно ГОСТ 15150. В нем регламентируются расстояния от узла до края плиты и размеры отверстий в плитах перекрытия. Помимо вентиляции, узлы прохода могут быть использованы для дымоходов в тех домах, где имеются камины или печное отопление. В некоторых случаях это называют кровельной проходкой.

В зависимости от того, какую конструкцию имеет крыша и какой тип вентиляции наличествует, узлы прохода воздуховода могут быть:

  • квадратными;
  • овальными;
  • круглыми;
  • прямоугольными и так далее.

Их конструкции выглядят как отверстия в перекрытиях. В них вставляются металлические трубы, устанавливаемые прямо на крышу либо на железобетонные стаканы. Используемый металл должен иметь толщину не меньше 1 мм. Промышленность выпускает узлы вентиляции самых разных размеров, как по длине, так и по толщине. Вентиляционные системы, к которым присоединяются трубы, могут быть и естественными, и принудительными. Перед тем как определиться с выбором типа, необходимо учитывать такие параметры, как:

  • влажность;
  • уровень загазованности;
  • минимальная и максимальная температура воздуха в доме;
  • уровень запыленности и прочее.

Узел прохода с утепленным клапаном .

Установка узлов прохода вентиляции при использовании железобетонных установок делается посредством их прикрепления к анкерным болтам. Последние монтируются в стаканы в процессе их устройства. Рассчитывается установка по нескольким параметрам:

  • угол ската кровли ;
  • расстояние от проходки до конька крыши;
  • толщина перекрытия;
  • материал, который используется при строительстве крыши;
  • размеры подкровельного пространства.

Если перекрытие железобетонное, то в том месте, где будет проходка, применяют специальные плиты, в которых уже есть готовые отверстия. В том случае когда диаметр отверстия не соответствует целостности ребристой либо пустотной плиты, в месте устройства проходки делают участки из монолитного бетона.

Проходка на кровле с металлическим легким каркасом будет такой же, но стаканы должны быть металлическими. Если здание отличается большой площадью и имеет гражданское, промышленное и жилое назначение, то расположение узлов рассчитывается еще на стадии проектирования.

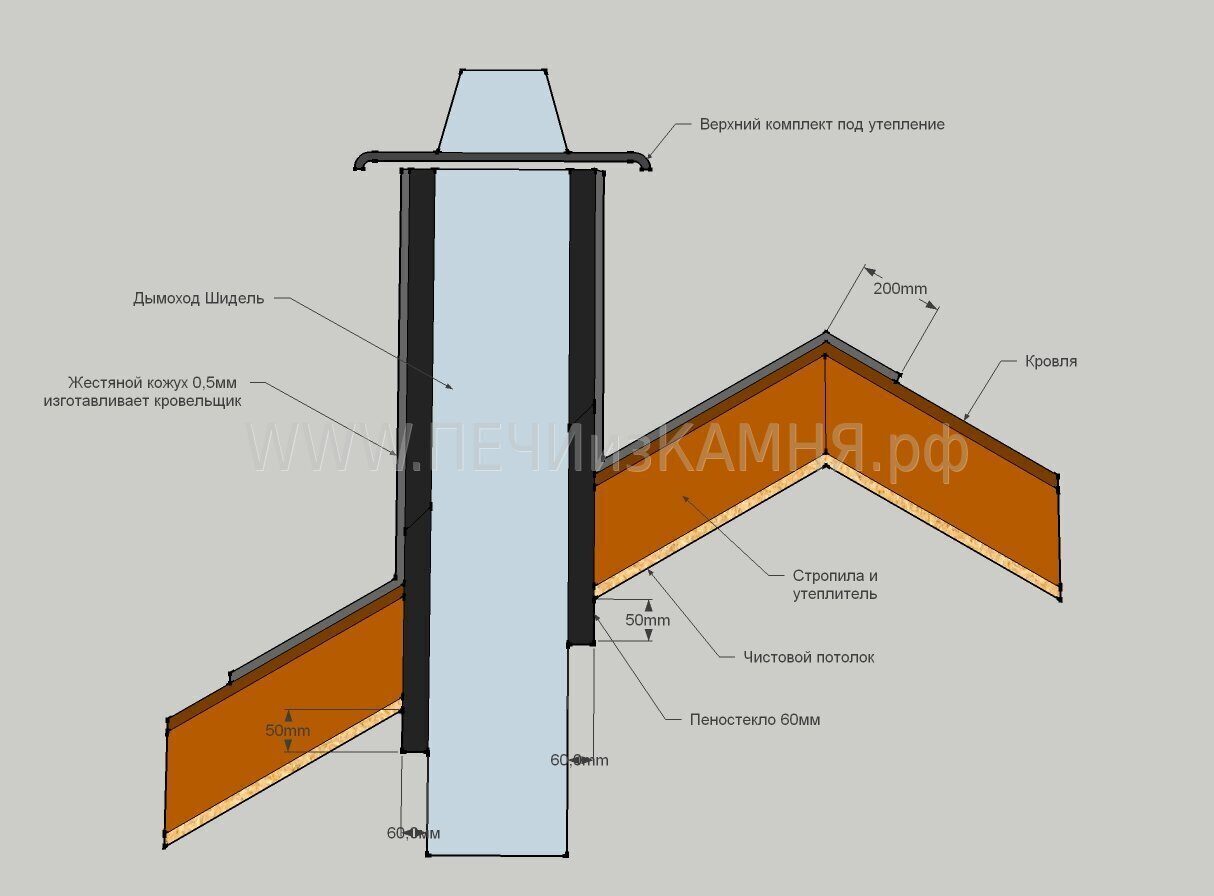

Как делается узел проходки для дымохода

Кровельная проходка дымохода.

Как правило, кровельная проходка дымохода при скатных крышах производится на как можно меньшем расстоянии от конька кровли. В таком случае большая часть трубы должна находиться под кровлей. Это исключит риск образования конденсата. Однако специалисты в этом вопросе расходятся во мнениях. Другой вариант устройства подразумевает, что трубы устанавливаются через конек.

Узлы прохода дымоходов.

Когда строительство дымохода осуществляется на скате кровли, то существует риск образования вверху дымохода снежного кармана, что повлечет за собой протечку. Если устройство проходки делается через конек, то целостность стропильной системы нарушается. Поэтому дополнительно устраивают еще систему стропил, а это препятствует строительству мансарды. Однако такой вариант имеет свои преимущества, а именно простоту монтажа и отсутствие снежных карманов.

Проведение противопожарных мероприятий необходимо при строительстве узлов прохода трубы через деревянное покрытие и кровлю. Проводится защита кровли и непосредственно перекрытия от возможного возгорания из-за нагрева трубы. Это защита самого перекрытия и кровли от возгорания в результате нагрева трубы.

На дымоходы рекомендуют ставить специальные зонтики, для того чтобы исключить попадание в дымовую трубу дождевой воды и ветра. Узел прохода дымовой трубы не следует устанавливать в ендове, потому как это воспрепятствует герметизации стыков кровли и фартука трубы. Помимо этого, в этом месте стопроцентно образуется наледь и снежные карманы.

При скатной кровле необходимо строительство деревянной стропильной системы, которая будет иметь повышенную степень горения. Поэтому устраивать зазоры между деревянными элементами и трубой необходимо согласно регламенту СНиП. Когда трубы проходят через слои утепленной кровли. то следует использовать конструкцию, предохраняющую от соприкосновения с горячей трубой горючих материалов. Зачастую делается прямоугольный узел прохода в этом месте. Выглядит он в виде короба, заполненного стекловатой либо каким-то другим негорючим материалом.

Узел прохода с утепленнyм клапаном.

Разновидности кровельных проходок

Разновидности кровельных проходок.

Современная промышленность выпускает узлы множества видов:

  • с клапаном;
  • без клапанов;
  • утепленные;
  • неутепленные;
  • с механизмом управления закрытия и открытия клапанов.

Те конструкции узлов, которые оснащены ручным управлением, зачастую используются в тех местах, где не нужно переключать вентиляционные режимы множество раз.

Состоит подобный узел из:

  • портяного полотна;
  • тросика;
  • противовеса;
  • сектора управления.

Для управления клапаном задействуется механизм МЭО. В нем регулировка клапана производится с помощью команд «закрыто» и «открыто». Производители кровельных проходок используют для их производства металлический черный лист, имеющий толщину до 2 мм, а также нержавеющий стальной лист, толщина которого варьируется от 0,.5 до 0,8 мм.

Узел прохода через мягкую кровлю по типу УП-МК производится из оцинкованной стали совместно с утеплением. В качестве утеплителя выступает минеральная вата (толщина 50 мм). Такое устройство предназначено для установки в нем зонтов либо оцинкованных дефлекторов. Когда на него устанавливают вентилятор, то внутреннюю конструкцию можно изготовить из перфорированной стали и оснастить пластиковыми трубками для подвода электричества. В данном случае узел будет выполнять дополнительную роль шумоглушителя.

Маркировка узлов прохода

Маркировка узлов прохода.

На сегодняшний день выпускают 11 узлов прохода вентиляции с типовыми размерами. Кроме того, отдельные случаи требуют изготовления нестандартных вариантов.

Буквы УП и цифры от 1 до 10 означают, что узлы прохода не имеют кольца, который собирает конденсат, и клапана.

Цифры от 2 до 10 сообщают о том, что кровельный проходник оснащен клапаном, работающим с помощью ручного управления, однако конденсатное кольцо отсутствует.

УПЗ-УПЗ-21 оповещает о том, что имеются все составляющие: ручное управление, клапан, конденсатное кольцо.

Как монтируются узлы прохода

Конструкция проходника кровли оснащена патрубком, который соединен с опорным фланцем. Последний, в свою очередь, должен быть скреплен с железобетонным стаканом на анкерные болты. К кровле узел прохода крепится посредством расчалок, прочно присоединенных на кровле кронштейнами или хомутами. К тому же кровельная проходка может иметь юбку, крепящуюся к кровле, которая призвана защищать от проникновения влаги под кровлю в месте монтажа.

Поделитесь полезной статьей:

Ремонт кровли и крыши

Вентиляция – важнейшая из систем жизнеобеспечения сооружений, используемых в качестве жилых, производственных, коммерческих или административных. Ее задача заключается в выведении отработанного воздуха, насыщенного углекислым газом, загрязненного или загазованного, на улицу. Для этого труба воздуховода через перекрытия выводится на крышу дома. Неправильно смонтированный узел прохода через кровлю вентиляции зачастую является причиной протечек и проблем при работе системы. Эта статья расскажет, как правильно установить кровельную проходку, чтобы избежать этих неприятностей.

Конструкция вентиляционной системы

Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.

Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора. Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:

  1. Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
  2. Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
  3. Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
  4. Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

Вентиляционная система жилого дома

Вентиляция в «теплой» и «холодной» кровле

Разные виды вентиляционных систем

Обратите внимание! Еще один повод задуматься о необходимости оборудования вентиляции в частном жилом доме – наличие отопительного оборудования, работающего на твердом топливе. В процессе горения дров участвует кислород, из-за чего воздух в помещении «выгорает», становится душно и трудно дышать. Поэтому при установке дровяной печи или камина не только сооружают дымоход, но и оборудуют узел прохода воздуховода через кровлю.

Виды проходок

Узел прохода вентиляционной трубы через кровлю – место на поверхности крыши, где осуществляется вывод воздуховода на улицу. Оборудование прохода трубы считается важной и трудной работой, так как при выполнении этой задачи нарушатся целостность стропильной системы и покрытия крыши. Чтобы защитить узел прохода воздуховода через кровлю применяют различные проходки, упрощающие монтаж. Проходки, используемые для вывода вентиляционных труб, бывают следующих видов:

  • С клапаном или без клапана. Проходки для оборудования вывода воздуховодных труб выпускают с клапаном и без. Бесклапанные модели стоят дешевле всего, но не имеет возможности перекрывать и регулировать выброс воздуха, они используются в частных домах. Проходки с клапаном имеют заслонку, которая перекрывает трубу и останавливает движение воздуха, они подходят для монтажа вентиляции в производственных и административных для систем, если они не работаю постоянно.

Устройство кровельных проходок с клапаном и без

  • Утепленные и неутепленные. Производители выпускают проходки, оснащенные термоизоляционным слоем из базальтового волокна или стекловаты. Они используются, если вентиляционная труба выводится далеко от конька и большей частью находится на улице. Термоизоляционный слой снижает разницу между температурой внутри и снаружи помещения, благодаря чему снижается образование конденсата. Неутепленные проходки используют, если труба выводится рядом с коньком и в регионах с мягким климатом.
  • Автоматические и механические. Кровельные проходки для воздуховодов бывают с ручным или автоматическим управлением. Механические модели оснащаются тросиком, с помощью которого можно регулировать циркуляцию воздуха внутри помещения. Они устанавливаются для вентиляционных систем, работающих постоянно, где нет необходимости часто выключать или менять режимы работы. Автоматические проходки имеют контроллер, который с помощью электроники управляет функционированием системы.
  • Различные виды вентиляционных проходок

    Важно! Часто домовладельцы не видят разницы или путают процесс оборудования воздуховода и дымохода. Температура газов в дымоходе во много раз выше обычной температуры воздуха, в твердотопливных печах она достигает 700-800 градусов, поэтому трубы нагревается. Чтобы предотвратит возгорание, место вывода дымохода оборудуют огнестойким коробом. Узел прохода через кровлю вентиляции не нуждается в огнезащите, так как температура в нем всего на 0,5-1 градусов выше, чем комнатная.

    Монтаж проходки

    В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш ), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

    1. Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

    Узел прохождения воздуховода через крышу

  • Размечается место отверстия. Отверстие для выведения должно быть на 2-3 см больше диаметра трубы. Чтобы не ошибиться в размерах, можно с помощью маркера очертить трубу на поверхности крыши или сделать выкройку из картона.
  • Выполняется резка отверстия. В обозначенном месте крыши проделывают отверстие, из которого необходимо удалить утеплитель, пароизоляцию, остатки обрешетки, а также гидроизоляцию. Чтобы вырезать отверстие в кровле из металла, нужно с помощью дрели просверлить несколько дырок по размеченной окружности, а затем завершить работу ножовкой или ножницами по металлу.
  • На воздуховод надевается кровельная проходка, она должна оказаться над поверхностью крыши. Слои гидроизоляции и пароизоляции с помощью клейкой ленты или герметика приклеивают к поверхности трубы. На проходку надевают резиновый уплотнитель, прикрепляя его к кровельному материалу. Если крыша из металлочерепицы или профнастила крепление выполняют с помощью саморезов, а если она имеет мягкое покрытие, то уплотнитель просто приклеивается с помощью герметика.

    Резиновый уплотнитель для вывода воздуховода через кровлю

  • На оголовок воздуховода надевают защитный зонтик для предотвращения попадания в вентиляцию атмосферных осадков, мусора или заселения птиц.
  • Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это происходит из-за того, что расположения вывода вентиляции, когда вокруг не образуется снеговой карман. Снег, окружающий трубу, со временем подтаивает и проникает под кровлю. Поэтому некоторые мастера рекомендуют выводить воздуховод прямо через конек. Стоит заметить, что этот метод нарушает целостность стропильного каркаса крыши, поэтому имеет множество противников.

    Видео-инструкция

    Источники: http://fb.ru/article/284193/uzlyi-prohoda-ventilyatsii-cherez-krovlyu-raznovidnosti-i-montaj, http://kryshikrovli.ru/raboty/ventilyaciya/uzel-proxoda-montazh.html, http://krovlyakrishi.ru/kommunikacii/ventilyaciya/uzel-proxoda-ventilyacii-chrez-krovlyu.html

    Как сделать отверстие дымохода в кровле из профнастила

    С развитием современных технологий появляются новые возможности в строительной сфере. В частности появляются новые материалы для создания качественных и долговечных крыш. И вот сколько существует разнообразных материалов, столько же есть вариантов организовать проход через кровлю, ввиду того, что для каждого вида крыши существует отдельная схема монтажа прохода. Профнастил сегодня является самым популярным материалом, который используется для перекрытия крыши достаточно часто. Он долговечен, обладает высокими техническими характеристиками и внешней привлекательностью. Для того чтобы оборудовать проход на крыше из профнастила своими руками, необходимо знать что и как следует делать.

    Предназначение прохода

    Главное и можно сказать единственное назначение такого устройства как кровельный проход – это вентиляция и удаление загрязненного воздуха из помещения наружу. Кровельная проходка устанавливается не только для обеспечения работы системы вентиляции, но и в том случае, если в доме есть камины или печи – они предназначаются для обеспечения нормального функционирования дымохода. Монтаж прохода и вывод трубы через крышу регламентируется нормами ГОСТа, которые необходимо соблюдать в обязательном порядке.

    Модель прохода зависит от того, какой является конструкция самой крыши из профнастила и устройство вентиляции или дымохода и может быть любой геометрической формы – все зависит от конкретных обстоятельств. Через такие отверстия осуществляется проход трубы через кровлю. Используемая труба изготавливается из металла. Металл – надежный и долговечный материал, а это немаловажно, так как труба будет устанавливаться непосредственно на крышу, и будет постоянно подвергаться воздействию внешней окружающей среды. Именно труба называется узлом прохода через кровлю и производится она самых разных размеров и форм. Но важно помнить, что какой бы вариант трубы вы не выбрали, материал из которого она изготовлена, должен иметь толщину не меньше 1 мм.

    Различные варианты проходов в крыше из профнастила

    Чтобы осуществить монтаж системы своими руками через профнастил, необходимо знать какие разновидности проходов бывают, и ознакомиться с их характеристиками. Современные производители заботятся о том, чтобы у их покупателей был широкий ассортимент для выбора. Узлы проходок могут быть изготовлены для полностью автоматического, а также ручного управления: с наличием клапанов и без них, с утеплительными материалами и без них, а также со специальным механизмом, который будет осуществлять закрытие и открытие присутствующих клапанов. Ручное управление подходит для самых простых узлов прохода, для которых не характерно довольно частое изменение режимов вентиляции. Если говорить о профнастиле, то это довольно мягкий материал, не смотря на всю его прочность и долговечность. Поэтому в этом случае проход трубы через профнастил осуществляется по типу УП-МК и создается оцинкованной стали + материал для утепления. В качестве утеплителя отлично подойдет минеральная вата.

    Проход для дымохода через кровлю

    Для того чтобы обустроить дымоход на крыше из профнастила, специалисты в строительной области рекомендуют рассмотреть два возможных варианта. Взвесив все за и против, вы сможете самостоятельно выбрать тот, который для вас является наиболее оптимальным:

    • Непосредственно возле конька крыши. Скатные крыши – это наиболее распространенный вариант кровли на современных домах. В этом случае достаточно востребованным и часто практикуемым методом обустройства дымохода на крыше из профнастила является монтаж конструкции, которая располагалась бы на минимальном расстоянии от конька. Такое расположение имеет свои практические преимущества. В этом варианте большая часть трубы будет находиться под крышей. Это очень практично, так как такое размещение будет препятствовать появлению и накоплению конденсата. Но с другой стороны — такой вариант имеет и свои недостатки. Если зима будет достаточно снежной, то есть риск образования на конструкции дымохода снежного кармана. Это явление может стать причиной протечки, что в принципе, не лучше накопления конденсата.
    • Установка дымохода через конек. Этот вариант позволяет решить вопрос с протечками в кровле из профнастила и препятствует образованию снежного кармана. Но конструкция может нарушить целостностьустановленной системы стропил и требует установки еще одной стропильной системы. Но, несмотря на то, что из-за этого вы не сможете достроить мансарду, вы не будете думать о возможных протечках, накоплении конденсата и прочих неудобствах. Также монтаж дымохода на крыше и вывод трубы через конек, даже с установкой дополнительных стропил, осуществляется быстро, легко и надежно. С этой задачей сможет справиться даже новичок в строительном деле.

    Обустройство прохода через крышу из профнастила лишь кажется достаточно сложной задачей. Практика показывает, что это совершенно не так и при определенных навыках каждый желающий осилит выполнение работ своими руками. Дополнительным преимуществом профнастила является то, что он не восприимчив к повышенным температурам и не относится к категории горючих материалов. Это важно, так как труба дымохода будет достаточно горячей и будет непосредственно соприкасаться с материалом кровли.

    Кроме того, для того чтобы проход через профнастил был дополнительно защищен, труба или дымоход должны иметь дополнительную защиту.

    Для этого поверх них можно установить так называемый зонтик, который не позволит попадать в проход дождю, снегу, а также посторонним предметам и мусору.

    Монтаж

    Несмотря на все сложности, организовать проход через профнастил достаточно легко. Лучше, если монтаж будет производиться еще на этапе строительства крыши. Но случается необходимость осуществить работы и после того, как крыша давно готова. Это может быть новая вентиляционная система или установка печи, камина. В любом случае, работать с профнастилом достаточно легко и удобно. Перед выполнением непосредственно работ, необходимо создать небольшой план того, как будет создан проход через профнастил на бумаге. Это облегчит понимание поставленной задачи, даст возможность разделить всю работу на этапы выполнения. Выполняйте все действия этап за этапом – это избавит вас от суеты и не позволит допустить распространенные ошибки.

    Узел прохода вентиляции через крышу

    Обустройство и конструктивное оформление элементов вентиляционной системы на крыше в значительной степени зависит от специфики использования вентиляции и конкретных особенностей исполнения крыши. Несмотря на достаточно большое многообразие различных вариантов крыши, схем вентиляции, промышленность предлагает относительно небольшое количество готовых технических решений для вывода вентиляции на крышу.

    В настоящее время выпускается не более двух десятков готовых узлов типовых размеров и схем, и большинство из них – универсального исполнения. Поэтому чаще всего хозяева предпочитают на каждой конкретной крыше решать проблему узла вывода вентиляции через крышу по-своему, используя опыт и традиционные методы строительства.

    Кроме особенностей крыши, на устройство узла непосредственно влияет тип вентиляционной трубы. Можно упрощенно разделить на несколько основных типов вентиляционных устройств, влияющих на способ установки трубы над кровлей:

    Наличие клапана или встроенного вентилятора усложняет конструкцию узла прохода через кровлю и увеличивает нагрузку на опору.

    Проще всего решить проблему прохода вентиляции через кровлю, если использовать типовой набор в виде стакана, переходного фланца и эластичного резинового уплотнителя, который будет уложен под опорную поверхность.

    Такой узел достаточно просто поставить на ровную поверхность гибкой черепицы и мягкой кровли.

    В этом случае вывод вентиляции на крыше будет осуществляться через подвижный узел «опора-труба», изготовленный из полипропилена. Большую часть работы вполне реально выполнить своими руками. Для этого необходимо:

  • Точно рассчитать место выхода вентиляционной трубы, в том случае, если система вентиляции уже собрана, и основная магистраль подготовлена для вывода на крышу;
  • Отметить место под укладку фланцевой опоры и вырезать по размеченному контуру отверстие. По разметке устанавливается фланец и крепится саморезами на кровлю через гибкую прокладку;
  • Во фланцевую опору вставляется стакан и оцинкованная труба, соединяющая вентиляционную систему в доме и вывод на крыше, в промежуток между стаканом и металлической стенкой закладываем слой теплоизоляции, выравниваем всю конструкцию по уровню и отвесу;
  • Фиксируем положение стакана на опоре саморезами.
  • К сведению! Таким же способом можно установить дополнительную вентиляцию подкровельного и чердачного пространства.

    Более сложные узлы прохода вентиляционных труб через кровлю

    Зачастую использовать стандартную типовую систему не всегда представляется возможным, особенно, если вентиляционная труба над кровлей имеет высоту более 60см, большой вес и значительный слой теплоизоляции. Кроме того, отдельные варианты кровли – профнастил, шифер или клинкерная черепица не позволят уложить фланцевую опору на профилированную поверхность.

    В этом случае можно использовать узел в виде стального стакана с опорной площадкой из металла. Установка такого стакана не представляет особых сложностей, но потребует чуть большего объема работ. Прежде всего, необходимо правильно определить место выхода вентиляции через кровлю и вырезать отверстие под трубу и опорную площадку.

    Под опору стакана необходимо уложить лист гидроизоляции и установить узел прохода. Резиновый элемент необходимо запустить под лист кровли и заделать герметиком. Также силиконовым составом заделывается место сопряжения внутренней трубы из оцинкованной стали с верхним краем стального стакана.

    Если у вентиляционной трубы над кровлей достаточно большая высота, узел необходимо усилить дополнительной накладкой из ОСБ или водостойкой фанеры. В этом случае в опорной площадке стакана и усиливающей накладке сверлят четыре отверстия по углам и выполняют стяжку шпильками М8. Наружные гайки укладывают под силиконовые прокладки или обрабатывают герметиком перед сборкой. Внутреннюю накладку необходимо закрыть слоем теплоизоляции и зашить фанеркой или металлопрофилем.

    Как вариант, для тяжелых каналов большого диаметра можно изготовить дополнительную опору из трех-четырех брусьев, которые крепятся к вертикальным балкам каркаса кровли.

    Для наиболее тяжелых вентиляций из асбеста, стали или кирпичной кладки необходимо фиксировать растяжками из стальных тросов. Для этого на вывод прохода одевают стальной пояс шириной не менее 10 см с приваренными крючками для крепежа троса.

    Узлы прохода для бетонной крыши и нестандартные схемы

    Установить узел в бетонном основании кровли не намного сложнее, чем обычный. В большинстве случаев бетонная крыша имеет мягкую кровлю на основе стеклохолста. Отверстие в бетонной плите под вентиляцию закладывается еще на этапе проектирования. Наиболее рациональным будет использование специального пластикового стакана, который вставляется в отверстие и фиксируется с внутренней стороны.

    Опорная поверхность пластикового узла перед укладкой на гидроизоляцию кровли обрабатывается герметиком и укладывается с центрированием по разметке положения вентиляционных труб под кровлей. Для фиксации вентиляционной трубы внутри узла могут использоваться распорки из обработанного деревянного бруса. Если укладываемый стакан выполнен из пластика – его закрывают теплоизоляцией и клеят пенополиуретановой мастикой. Стальные или асбестовые стаканы могут заливать расплавленной битумной массой.

    Все чаще для установки вентиляционных узлов на крыше используются конструкции с увеличенным диаметром магистрали, но с меньшей высотой вывода. Для сохранения эффективности работы вытяжного устройства вентиляционный выход комплектуется дефлектором и вентилятором с датчиком скорости ветра. При относительно высокой скорости ветра дефлектор может обеспечить 30% увеличение тяги. В спокойную погоду устойчивую работу вентиляции обеспечивает встроенный вентилятор

    .

    Кроме дефлектора, существует достаточно необычный вариант усиления эффективности вытяжного устройства. В узле прохода труба вентиляции выполняется разрезной, из двух половинок. Нижняя часть установлена в стакане неподвижно, по стандартной схеме. Верхняя часть имеет вращающуюся насадку флюгерного типа. Под воздействием силы ветра насадка разворачивается в нужном направлении, тем самым, благодаря эффекту эжекции, насадка усиливает тягу в вентиляционном канале почти на 50%.

    Заключение

    Основная сложность в изготовлении и монтаже узла для прохода канала вентиляции заключается в необходимости обеспечения надлежащей гидроизоляции стыков опорной площадки. Поэтому, кроме стандартного герметика и мастики, узел прохода практически всегда оснащается дополнительным наружным колпаком, закрывающим все соединение от прямых потоков дождя и снега. При выборе правильной конфигурации и способа крепления такая насадка может увеличить устойчивость вентиляционного канала в несколько раз без дополнительных растяжек.

    Узлы прохода вентиляции через кровлю: разновидности и монтаж

    Для правильного функционирования кровли большое значение имеет качество исполнения всех узлов. Некоторые из них домашнему мастеру могут показаться не столь значимыми. В кровле могут присутствовать второстепенные конструкции, но если узел относится к стенам или примыканию или выходит на поверхность, то он играет очень важную роль.

    Многие здания промышленного и бытового назначения сегодня имеют системы вентиляции. При их установке требуется обустроить узел прохода через кровлю. Эти элементы имеют вид металлических конструкций, которые представлены отверстиями в перекрытии. Основное назначение таких узлов состоит в транспортировке и неактивности химического воздуха при температуре, которая не превышает 80 °С.

    Узлы прохода вентиляции через кровлю подразделяются на несколько разновидностей. Эти конструкции могут иметь несколько вариантов исполнения, а именно:

    • конструкция без кольца для конденсата и клапана;
    • система с исполнительным механизмом;
    • конструкция ручного управления;
    • системы с кольцом для конденсата или без него;
    • система с клапаном в искрозащищенном исполнении;
    • конструкция с утепленным клапаном и ручным управлением.

    Помимо перечисленных вариантов, иногда могут использоваться нестандартные конструкции. Если многократное переключение не требуется, то можно использовать ручной привод, который обеспечивает стабильный режим работы.

    Особенности монтажа: используемые материалы

    Узлы прохода вентиляции через кровлю могут выполняться из черной стали, толщина которой изменяется в пределах от 1,5 до 2 мм. Может применяться нержавеющая сталь с толщиной листа в 0,8 мм и 0,5 мм. Размеры и форма узлов будут зависеть от крыши и разновидности системы вентиляции, тогда как по форме они бывают:

    • квадратными;
    • прямоугольными;
    • круглыми;
    • овальными.
    Маркировка узлов

    Если перед вами узел прохода вентиляции через кровлю УП1, то это указывает на то, что конструкция лишена кольца и клапана. Цифровое обозначение указывает на наличие клапана, который может работать на ручном управлении. В этом случае конструкция лишена конденсатного кольца. Если производитель указал маркировку УП3, то она говорит о том, что система имеет площадку под исполнительные механизмы и клапан.

    Проведение монтажных работ

    Узлы прохода вентиляции через кровлю подбираются в зависимости от типа крыши. Конструкция укрепляется на стаканах с помощью анкерных закладных болтов. Применяются и гайки, которыми снабжены сами стаканы. В роли утеплительного слоя используется минеральная вата, она снаружи должна быть покрыта стеклотканью.

    Описываемая система защищается ручным или автоматическим клапаном для управления. Проходник должен обладать одной специфической особенностью, которая выражена в наличии патрубка. У него должен быть концевой нижний фланец, применяемый для фиксации воздуховодов и клапанов. Имеется в системе еще и верхний фланец, с помощью него фиксируется шахта круглого сечения. Для установки расчалок используются хомуты и кронштейны.

    Узлы прохода вентиляции через кровлю обязательно должны иметь юбку, которая выполняет функцию дополнительного гидроизолятора. Если из газовой или воздушной смеси выделяется вода, то потребуется использование сборника конденсата, который крепится к патрубку. Клапаны могут управляться механическим способом — эта возможность обеспечивается исполнительным механизмом, который отвечает на команды «открыть» и «закрыть». Для того чтобы обеспечить сохранность исполнительного механизма, не следует располагать его близко к конденсатосборнику или муфте кольца.

    Рекомендации по установке

    Узел прохода вентиляции через кровлю, фото которого представлены в статье, обязательно должен быть смонтирован еще до обустройства крыши. Такие конструкции устанавливают на систему вентиляции, а после осуществляют монтаж кровли. Затем потребуются работы по герметизации. Состав должен быть нанесен еще и на стыки по кровельному покрытию. Эти манипуляции будут гарантировать гидроизоляцию и сохранность тепла.

    Дополнительные меры по герметизации

    Узлы прохода вентиляции через кровлю из металочерепици обязательно должны быть дополнительно герметизированы. Для этого очищается примыкающее к трубе покрытие и сама труба. Далее можно приклеить фольгированную бумагу, чтобы она закрыла примыкающую часть покрытия и нижнюю часть трубы. На заключительном этапе отверстия заполняются герметиком. Дополнительно это позволит увеличить срок эксплуатации системы.

    Рекомендация специалиста

    Элементы узлов, которые используются для прохода через кровлю, могут быть изготовлены за рубежом или на территории России. Товары отечественного производителя выигрывают в качестве, ведь они адаптированы к суровым климатическим условиям.

    В качестве примера можно рассмотреть узел прохода вентиляции через кровлю «Лиссант». Эти конструкции отличаются надежностью, доступной стоимостью и имеют самые разные варианты исполнения.

    Предназначены элементы для монтажа на них стальных шахт в системах естественной или механической вентиляции. Узлы прохода имеют взрывозащищенное исполнение и изготавливаются в соответствии с ТУ 4863-055-15185548-2012. При сравнении с общим исполнением можно отметить, что конструкции изготавливаются из латунных элементов, исключающих возникновение искр в процессе эксплуатации. Вами также могут быть приобретены и другие узлы прохода вентиляции через кровлю: серия 5.904-11, например, имеет утепленный клапан и может обладать кольцом для сбора конденсата. Следует помнить о том, что в исполнении УП3 узел не имеет электропривода — в данном случае предусмотрено механическое управление.

    Узел прохода через кровлю из профнастила

    Узлы прохода вентиляции через кровлю из профлиста могут осуществляться с помощью доборных элементов. Они обеспечивают надежность крыши, примыканий, ендов, герметизируемых выходов трубы. Для проведения работ на профнастил устанавливается фартук, располагающийся вокруг трубы. Его можно изготовить из металлических деталей, называемых планками примыкания. Со всех сторон их нужно завести под профнастил на 200 мм.

    В той области, где производится соединение с фартуком, укрывной материал уплотняется кровельным герметиком. Важно при этом правильно выполнить еще и кровельную гидроизоляцию вокруг трубы. Для этого можно использовать специальную мембрану, в месте прохода трубы в ней следует сделать крестообразный разрез. Лишняя часть материала вырезается, но следует оставить запас до 100 мм возле стенок трубы. На следующем этапе мембрану можно прикрепить к стенкам дымохода.

    Нюансы выведения системы вентиляции через кровлю из профнастила

    Перед тем как осуществить выведение трубы, необходимо подобрать способ гидроизоляции примыканий. Для этого наиболее часто используются верхняя и нижняя планки, однако в данном случае влага может попасть между профнастилом и трубой, проникая в гидроизоляционную мембрану. Более надежным способом, по словам профессионалов, станет обход трубы фартуком из рулонного гидроизоляционного материала.

    Заключение

    Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

    Узел прохода вентиляции через кровлю — фото, видео-инструкция

    Вентиляция – важнейшая из систем жизнеобеспечения сооружений, используемых в качестве жилых, производственных, коммерческих или административных. Ее задача заключается в выведении отработанного воздуха, насыщенного углекислым газом, загрязненного или загазованного, на улицу. Для этого труба воздуховода через перекрытия выводится на крышу дома. Неправильно смонтированный узел прохода через кровлю вентиляции зачастую является причиной протечек и проблем при работе системы. Эта статья расскажет, как правильно установить кровельную проходку, чтобы избежать этих неприятностей.

    Содержание статьи

    Конструкция вентиляционной системы

    Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.

    Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора. Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:

    1. Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
    2. Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
    3. Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
    4. Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

    Вентиляционная система жилого дома

    Вентиляция в «теплой» и «холодной» кровле

    Разные виды вентиляционных систем

    Обратите внимание! Еще один повод задуматься о необходимости оборудования вентиляции в частном жилом доме – наличие отопительного оборудования, работающего на твердом топливе. В процессе горения дров участвует кислород, из-за чего воздух в помещении «выгорает», становится душно и трудно дышать. Поэтому при установке дровяной печи или камина не только сооружают дымоход, но и оборудуют узел прохода воздуховода через кровлю.

    Виды проходок

    Узел прохода вентиляционной трубы через кровлю – место на поверхности крыши, где осуществляется вывод воздуховода на улицу. Оборудование прохода трубы считается важной и трудной работой, так как при выполнении этой задачи нарушатся целостность стропильной системы и покрытия крыши. Чтобы защитить узел прохода воздуховода через кровлю применяют различные проходки, упрощающие монтаж. Проходки, используемые для вывода вентиляционных труб, бывают следующих видов:

    • С клапаном или без клапана. Проходки для оборудования вывода воздуховодных труб выпускают с клапаном и без. Бесклапанные модели стоят дешевле всего, но не имеет возможности перекрывать и регулировать выброс воздуха, они используются в частных домах. Проходки с клапаном имеют заслонку, которая перекрывает трубу и останавливает движение воздуха, они подходят для монтажа вентиляции в производственных и административных для систем, если они не работаю постоянно.

      Устройство кровельных проходок с клапаном и без

    • Утепленные и неутепленные. Производители выпускают проходки, оснащенные термоизоляционным слоем из базальтового волокна или стекловаты. Они используются, если вентиляционная труба выводится далеко от конька и большей частью находится на улице. Термоизоляционный слой снижает разницу между температурой внутри и снаружи помещения, благодаря чему снижается образование конденсата. Неутепленные проходки используют, если труба выводится рядом с коньком и в регионах с мягким климатом.
    • Автоматические и механические. Кровельные проходки для воздуховодов бывают с ручным или автоматическим управлением. Механические модели оснащаются тросиком, с помощью которого можно регулировать циркуляцию воздуха внутри помещения. Они устанавливаются для вентиляционных систем, работающих постоянно, где нет необходимости часто выключать или менять режимы работы. Автоматические проходки имеют контроллер, который с помощью электроники управляет функционированием системы.

    Различные виды вентиляционных проходок

    Важно! Часто домовладельцы не видят разницы или путают процесс оборудования воздуховода и дымохода. Температура газов в дымоходе во много раз выше обычной температуры воздуха, в твердотопливных печах она достигает 700-800 градусов, поэтому трубы нагревается. Чтобы предотвратит возгорание, место вывода дымохода оборудуют огнестойким коробом. Узел прохода через кровлю вентиляции не нуждается в огнезащите, так как температура в нем всего на 0,5-1 градусов выше, чем комнатная.

    Монтаж проходки

    В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

    1. Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

      Узел прохождения воздуховода через крышу

    2. Размечается место отверстия. Отверстие для выведения должно быть на 2-3 см больше диаметра трубы. Чтобы не ошибиться в размерах, можно с помощью маркера очертить трубу на поверхности крыши или сделать выкройку из картона.
    3. Выполняется резка отверстия. В обозначенном месте крыши проделывают отверстие, из которого необходимо удалить утеплитель, пароизоляцию, остатки обрешетки, а также гидроизоляцию. Чтобы вырезать отверстие в кровле из металла, нужно с помощью дрели просверлить несколько дырок по размеченной окружности, а затем завершить работу ножовкой или ножницами по металлу.
    4. На воздуховод надевается кровельная проходка, она должна оказаться над поверхностью крыши. Слои гидроизоляции и пароизоляции с помощью клейкой ленты или герметика приклеивают к поверхности трубы. На проходку надевают резиновый уплотнитель, прикрепляя его к кровельному материалу. Если крыша из металлочерепицы или профнастила крепление выполняют с помощью саморезов, а если она имеет мягкое покрытие, то уплотнитель просто приклеивается с помощью герметика.

      Резиновый уплотнитель для вывода воздуховода через кровлю

    5. На оголовок воздуховода надевают защитный зонтик для предотвращения попадания в вентиляцию атмосферных осадков, мусора или заселения птиц.

    Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это происходит из-за того, что расположения вывода вентиляции, когда вокруг не образуется снеговой карман. Снег, окружающий трубу, со временем подтаивает и проникает под кровлю. Поэтому некоторые мастера рекомендуют выводить воздуховод прямо через конек. Стоит заметить, что этот метод нарушает целостность стропильного каркаса крыши, поэтому имеет множество противников.

    Видео-инструкция

    Узел прохода через кровлю: варианты устройства


    Содержание статьи:


    Вентиляционная система, как известно – неотъемлемая часть практически любой постройки, будь то жилые, промышленные или хозяйственные сооружения. Благодаря хорошей вентиляции воздух в помещениях здания сможет циркулировать, в нормальном ритме, что, безусловно, является очень важным фактором. Но для того, чтобы смонтировать хорошую вентиляционную систему, необходимо оборудовать узел прохода через кровлю.


    Вариантов его обустройства существует масса, так как способ монтажа зависит, в первую очередь, от типа устройства кровли. Каждая крыша имеет свои индивидуальные конструктивные особенности, поэтому кровельный проходной узел имеет множество схем построения в соответствии с видом кровли.

    Необходимость обустройства проходных узлов

    Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли, но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда называется кровельной проходкой.


    Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:

    • квадратные;
    • круглые;
    • овальные;
    • прямоугольные и др.


    По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным.


    Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:

    • показатели влажности;
    • коэффициент загазованности;
    • наименьшая и наибольшая температура воздуха внутри сооружения;
    • коэффициент запыленности и т.п.


    Монтируется проходной элемент для кровли при помощи специальных систем из железобетона путем их фиксирования к анкерным болтам, которые, в свою очередь, устанавливаются в стаканы во время их конструирования.


    Весь процесс установки зависит от следующих критериев:

    • угол наклона кровельного ската;
    • интервал от проходки до кровельного конька;
    • толщина кровельного перекрытия;
    • площадь, которую имеет пространство под кровлей.

    В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа кровельной проходки монтируются места, выполненные из бетона в виде монолита.


    При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.


    Монтаж вентиляции, подробно на видео:


    Монтаж проходного узла для дымохода


    Чаще всего устройство проходного узла для дымохода осуществляется на наименьшем расстоянии от кровельного конька. При таком варианте монтажа основная часть трубы дымохода должна располагаться под основанием кровли, что защитит конструкцию от появления конденсата. Однако существует и другой вариант установки, при котором монтаж труб выполняется через кровельный конек.

    Обустройство дымохода на кровельном скате чревато образованием в верхней части трубы кармана из снега, что может стать причиной протечки. Поэтому очень важно применять уплотнители кровельных проходов, а также конструировать стропильную систему, что может повлечь за собой определенные трудности. Тем не менее, проход дымохода через кровлю имеет свои достоинства, в частности – простота монтажа и отсутствие риска появления протечек.


    Нельзя также обходить стороной противопожарные мероприятия, устраивая узлы прохода дымовой трубы через покрытие из дерева, а также кровлю, которую следует обеспечить защитой от потенциального возгорания из-за перегрева трубы.


    Сам дымоход рекомендуется оснащать особыми зонтиками для предотвращения попадания в нее влаги и ветра. Узел прохода не следует монтировать в районе ендовы, поскольку есть вероятность плохой герметизации кровельных стыков и трубного фартука. Кроме того, этот участок в особенной степени подвержен образованию на нем наледи и снежных карманов.


    Скатная кровля требует устройства деревянной системы стропил, которая, как становится понятно, имеет максимальную степень горения. Именно поэтому оборудовать все зазоры между трубой и элементами из дерева нужно в соответствии со строительными нормами и правилами (СНиП). Чтобы не допустить соприкосновения нагретой трубы с горючими материалами, следует применять специальную конструкцию. Обычно для этого в необходимом месте монтируется проходной узел в форме прямоугольника. По внешнему виду он напоминает короб, наполненный стекловатой или любым другим материалом, являющимся негорючим.

    Варианты устройства проходок для кровли


    Сегодня производители изготавливают узлы прохода самых разных видов:

    • оснащенные клапаном;
    • без клапанов;
    • оснащенные утеплителем;
    • без утеплителя;
    • оснащенные технологией, управляющей открытием и закрытием клапанов.


    Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.


    В состав узла с ручным управлением входят:

    • портяное полотно;
    • противовес;
    • тросик;
    • сектор управления.


    Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра.

    Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию. Достаточно подробно описан проход трубы через крышу из профнастила, именно так можно делать в большинстве случаев.

    Маркировка кровельного узла прохода


    Современный строительный рынок готов предоставить 11 наименований узлов прохода вентиляции с разными размерами. Однако в некоторых случаях их изготовления требует нестандартного подхода.


    В маркировке узлов прохода основными обозначениями являются буквы «УП», а также цифры от 1 до 10, означающие, что на узлах отсутствуют элемент, собирающий конденсат, а также клапан.

    Ряд цифр от 2 до 10 сигнализирует о том, что проходник имеет в своей конструкции клапан, функционирующий при помощи управления вручную, но не имеет конденсатного кольца.



    Обозначения «УПЗ-УПЗ-21» указывают на то, что узел прохода оснащен всеми элементами: ручным управлением, клапаном, конденсатным кольцом.

    Монтаж узла прохода через кровлю


    В конструкцию проходного узла вентиляции входит патрубок, соединенный с опорным фланцем, который, в свою очередь, должен быть зафиксирован со стаканом из железобетона на анкерные болты. Крепление узла к кровле осуществляется с помощью расчалок, которые закрепляются такими крепежными элементами, как хомуты или кронштейны. Система также может иметь в своей основе прикрепленную к кровле юбку, основная функция которой заключается в защите от попадания влаги в пространство под кровлей.

    Так или иначе, любую информацию о правильном устройстве узла прохода через кровлю с подробными видео и фото всего процесса установки всегда можно и в других статьях этого сайта. Читайте также: «Монтаж кровельных сэндвич панелей».

    Узлы прохода вентиляции через кровлю: разновидности и установка

    Для правильного функционирования кровли большое значение имеет качество исполнения всех узлов. Некоторые из них домашнему мастеру могут показаться не столь значимыми. В кровле могут присутствовать второстепенные конструкции, но если узел относится к стенам или примыканию или выходит на поверхность, то он играет очень важную роль.

    Многие здания промышленного и бытового назначения сегодня имеют системы вентиляции. При их установке требуется обустроить узел прохода через кровлю. Эти элементы имеют вид металлических конструкций, которые представлены отверстиями в перекрытии. Основное назначение таких узлов состоит в транспортировке и неактивности химического воздуха при температуре, которая не превышает 80 °С.

    Разновидности узлов прохода вентиляции

    Узлы прохода вентиляции через кровлю подразделяются на несколько разновидностей. Эти конструкции могут иметь несколько вариантов исполнения, а именно:

    • конструкция без кольца для конденсата и клапана;
    • система с исполнительным механизмом;
    • конструкция ручного управления;
    • системы с кольцом для конденсата или без него;
    • система с клапаном в искрозащищенном исполнении;
    • конструкция с утепленным клапаном и ручным управлением.

    Помимо перечисленных вариантов, иногда могут использоваться нестандартные конструкции. Если многократное переключение не требуется, то можно использовать ручной привод, который обеспечивает стабильный режим работы.

    Особенности монтажа: используемые материалы

    Узлы прохода вентиляции через кровлю могут выполняться из черной стали, толщина которой изменяется в пределах от 1,5 до 2 мм. Может применяться нержавеющая сталь с толщиной листа в 0,8 мм и 0,5 мм. Размеры и форма узлов будут зависеть от крыши и разновидности системы вентиляции, тогда как по форме они бывают:

    • квадратными;
    • прямоугольными;
    • круглыми;
    • овальными.

    Маркировка узлов

    Если перед вами узел прохода вентиляции через кровлю УП1, то это указывает на то, что конструкция лишена кольца и клапана. Цифровое обозначение указывает на наличие клапана, который может работать на ручном управлении. В этом случае конструкция лишена конденсатного кольца. Если производитель указал маркировку УП3, то она говорит о том, что система имеет площадку под исполнительные механизмы и клапан.

    Проведение монтажных работ

    Узлы прохода вентиляции через кровлю подбираются в зависимости от типа крыши. Конструкция укрепляется на стаканах с помощью анкерных закладных болтов. Применяются и гайки, которыми снабжены сами стаканы. В роли утеплительного слоя используется минеральная вата, она снаружи должна быть покрыта стеклотканью.

    Описываемая система защищается ручным или автоматическим клапаном для управления. Проходник должен обладать одной специфической особенностью, которая выражена в наличии патрубка. У него должен быть концевой нижний фланец, применяемый для фиксации воздуховодов и клапанов. Имеется в системе еще и верхний фланец, с помощью него фиксируется шахта круглого сечения. Для установки расчалок используются хомуты и кронштейны.

    Узлы прохода вентиляции через кровлю обязательно должны иметь юбку, которая выполняет функцию дополнительного гидроизолятора. Если из газовой или воздушной смеси выделяется вода, то потребуется использование сборника конденсата, который крепится к патрубку. Клапаны могут управляться механическим способом — эта возможность обеспечивается исполнительным механизмом, который отвечает на команды «открыть» и «закрыть». Для того чтобы обеспечить сохранность исполнительного механизма, не следует располагать его близко к конденсатосборнику или муфте кольца.

    Рекомендации по установке

    Узел прохода вентиляции через кровлю, фото которого представлены в статье, обязательно должен быть смонтирован еще до обустройства крыши. Такие конструкции устанавливают на систему вентиляции, а после осуществляют монтаж кровли. Затем потребуются работы по герметизации. Состав должен быть нанесен еще и на стыки по кровельному покрытию. Эти манипуляции будут гарантировать гидроизоляцию и сохранность тепла.

    Дополнительные меры по герметизации

    Узлы прохода вентиляции через кровлю из металочерепици обязательно должны быть дополнительно герметизированы. Для этого очищается примыкающее к трубе покрытие и сама труба. Далее можно приклеить фольгированную бумагу, чтобы она закрыла примыкающую часть покрытия и нижнюю часть трубы. На заключительном этапе отверстия заполняются герметиком. Дополнительно это позволит увеличить срок эксплуатации системы.

    Рекомендация специалиста

    Элементы узлов, которые используются для прохода через кровлю, могут быть изготовлены за рубежом или на территории России. Товары отечественного производителя выигрывают в качестве, ведь они адаптированы к суровым климатическим условиям.

    В качестве примера можно рассмотреть узел прохода вентиляции через кровлю «Лиссант». Эти конструкции отличаются надежностью, доступной стоимостью и имеют самые разные варианты исполнения.

    Предназначены элементы для монтажа на них стальных шахт в системах естественной или механической вентиляции. Узлы прохода имеют взрывозащищенное исполнение и изготавливаются в соответствии с ТУ 4863-055-15185548-2012. При сравнении с общим исполнением можно отметить, что конструкции изготавливаются из латунных элементов, исключающих возникновение искр в процессе эксплуатации. Вами также могут быть приобретены и другие узлы прохода вентиляции через кровлю: серия 5.904-11, например, имеет утепленный клапан и может обладать кольцом для сбора конденсата. Следует помнить о том, что в исполнении УП3 узел не имеет электропривода — в данном случае предусмотрено механическое управление.

    Узел прохода через кровлю из профнастила

    Узлы прохода вентиляции через кровлю из профлиста могут осуществляться с помощью доборных элементов. Они обеспечивают надежность крыши, примыканий, ендов, герметизируемых выходов трубы. Для проведения работ на профнастил устанавливается фартук, располагающийся вокруг трубы. Его можно изготовить из металлических деталей, называемых планками примыкания. Со всех сторон их нужно завести под профнастил на 200 мм.

    В той области, где производится соединение с фартуком, укрывной материал уплотняется кровельным герметиком. Важно при этом правильно выполнить еще и кровельную гидроизоляцию вокруг трубы. Для этого можно использовать специальную мембрану, в месте прохода трубы в ней следует сделать крестообразный разрез. Лишняя часть материала вырезается, но следует оставить запас до 100 мм возле стенок трубы. На следующем этапе мембрану можно прикрепить к стенкам дымохода.

    Нюансы выведения системы вентиляции через кровлю из профнастила

    Перед тем как осуществить выведение трубы, необходимо подобрать способ гидроизоляции примыканий. Для этого наиболее часто используются верхняя и нижняя планки, однако в данном случае влага может попасть между профнастилом и трубой, проникая в гидроизоляционную мембрану. Более надежным способом, по словам профессионалов, станет обход трубы фартуком из рулонного гидроизоляционного материала.

    Заключение

    Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

    Узел прохода вентиляции через кровлю: технология монтажа, схемы, видео

    Конструктивный узел, отвечающий за вывод каналов воздуховодов и расположенный на участках стыковки со слоями пирога, называется проходным (УП) или вентиляционным. Он является неизменным элементом систем аэрации здания и предусматривается еще на стадии проектирования. Размещаются в верхней части кровли, в ходе монтажа принимаются обязательные меры по обеспечению ее герметичности и надежности. Выбор конкретной разновидности и последовательность укладки зависит от ожидаемых функций выхода, вида покрытия, типа и наклона.

    Оглавление:

    1. Устройство воздуховодов
    2. Разновидности и маркировка
    3. Технология монтажа по шагам

    Конструкция вентиляционной системы

    Основными элементами служат трубы, удаляющие отработанный воздух в атмосферу через специально оборудованные каналы или обеспечивающие приток свежего кислорода. В частных домах обычно выбирается естественная вентиляция кровли, принцип действия которой базируется на конвекционном движении нагретых газов. Приток в данном случае осуществляется из окон и дверей, вывод отработки – через воздуховоды и УП, расположенные в максимально возможной близости к коньку крыши.

    Естественной циркуляции достаточно при поддержи внутри помещений влажности в пределах 60 %, химической инертности воздуха и его температуре не выше +80 °С. При отклонении от нормы узлы оснащаются вентиляторами, вывод и приток становятся принудительными. Такая схема рекомендуется при значительных объемах циркуляции, высоком коэффициенте загазованности (часто наблюдается на производственных объектах), большом числе находящихся в здании людей и при необходимости создания микроклимата повышенной комфортности. В частных домах она нужна при наличии твердотопливных котлов в контуре обогрева или размещении в комнатах камина.

    Реализация принудительной вентиляции подразумевает установку УП с изменяющимся режимом работы, в том числе регулируемых автоматически. В правильной системе вентиляторы располагаются немного ниже выходов (но не рядом) или в стенах домов и обеспечивают постоянный приток свежего кислорода в объеме, не уступающем отработке. УП не выполняют функции дымохода и не нуждаются в огнезащите.

    Виды и маркировка узлов прохода

    Размеры, чертежи и технические характеристики регламентированы серией 5.904-45. В зависимости от конструктивных особенностей и назначения выделяют:

    1. УП с клапаном и без. Первые отличаются наличием специальной заслонки, перекрывающей потоки и позволяющей функционировать в периодическом режиме. Такие разновидности востребованы в общественных, промышленных и административных зданиях. Бесклапанные изделия имеют самую простую конструкцию и доступную стоимость, их выбирают при обустройстве крыш без необходимости регулировки уходящих потоков.

    2. С автоматической и ручной регулировкой. Первые размещаются в системах с установленным и постоянным режимом работы, степень открытия у них меняется путем натяжения или ослабления троса, соединенного с заслонкой. Автоматические подключаются к электронному контроллеру, изменение их настроек не представляет труда.

    3. Утепленные и обычные проходки. Изделия с термоизоляционными прослойками из минваты выбираются при необходимости установки УП на большом расстоянии от коньковых планок кровли, в случае значительной длины выступающей части трубы или в регионах с суровым климатом. Неутепленные разновидности востребованы в обычных схемах. Изоляционные прослойки не следует путать с огнезащитными, стандартный верхний предел температуры отработки внутри воздуховода составляет 80 °C, для удаления продуктов сгорания применяются соответствующие дымоходы, а не вентиляционные узлы.

    Эти изделия изготавливают из металла толщиной не менее 1,19 мм или нержавеющей стали от 0,6 мм и выше, их внутренние и внешние стенки имеют надежное антикоррозийное покрытие. Диаметр круглых типов варьируется от 200 до 1250 мм, типоразмеры прямоугольных не ограничены. Опорное кольцо превышает сечение патрубка на 3-4 см, максимальная длина всего УП без учета клапана составляет 1 м. При повышенных показателях загазованности, загрязнения, влажности, температуры или воздействии агрессивных сред используются специализированные разновидности, но для частных домов соответствия приведенным условиям достаточно.

    Диаметр и форму подбирают исходя из вида воздуховодов. Рекомендуемая формула при этом: D=d+15мм, где d – сечение подключаемой трубы. Выделяют круглые, овальные, прямоугольные и квадратные УП. Хорошие производители поставляют изделия с шаблоном для разреза кровельного покрытия, при отсутствии его делают самостоятельно. Разновидности с вентилятором изготавливают из перфорированной стали и оснащают герметичными пластиковыми трубками для подвода питания, к дополнительным преимуществам относят способности к шумоизоляции.

    Стандартный ассортимент включает 11 основных разновидностей с типовыми размерами, маркировка содержит обозначения русскими буквами (УП) и 2 цифровых. Первые цифры кодируют конструктивные особенности, вторые – диаметр узла прохода через кровлю. Выделяют:

    • УП1 с обозначением от 00 до 10 – без клапана.
    • УП2 от 00 до 10 – с клапаном и ручным управлением, без кольца для сборки конденсата.
    • УП2 от 11 до 20 – то же, с кольцом.
    • УП3 от 00 до 10 – с клапаном, подключенным к исполнительному механизму (ИМ), без кольца.
    • УП3 от 11 до 20 – то же, с кольцом.
    • УП4 от 00 до 10 – утепленный, с клапаном, подключенным к исполнительному механизму (ИМ), без кольца.
    • УП4 от 11 до 20 – то же, с кольцом.

    Изделия УП5 (с теплоизолированным клапаном и площадкой под электропривод), УП6 и УП7 (соответственно неутепленные и утепленные, с ручным управлением, искрозащищенные) используются при обустройстве вентиляционных выходов в промышленных зданиях, в частном строительстве в них нет необходимости. Вес УП стандартного размера варьируется от 51,2 до 215,5 кг, эта характеристика учитывается при установке. Варианты с индивидуальными габаритами изготавливают под заказ.

    Монтаж узла прохода своими руками

    К размещению приступают после прокладки воздуховодов внутри здания, в идеальном случае – одновременно с настилом покрытия крыши. Технология предусматривает применение силиконовых или резиновых уплотнителей или герметика. Схема действий:

    1. Определяется точка узла прохода вентиляционной трубы через кровлю. Последний участок воздуховода должен быть максимально приближенным к коньку без повреждения стропильной системы (смещение обрешетки допускается). На ближайшем нижнем его изгибе предусматривается крышка для удаления конденсата.

    2. Проводится разметка и аккуратное разрезание покрытия с использованием шаблона. Диаметр вырезаемого отверстия превышает сечение патрубка выхода вентиляции на 30 мм, заходы за края недопустимы. Особого внимания требуют металлочерепица или профлист: материал вначале сверлится внутри обозначенной границы и только потом в него вставляют полотно ножовки, все работы ведут вручную. С аналогичной аккуратностью удаляются все слои пирога.

    3. Установка нижних фланцев проходки с закреплением их со стороны чердака, протягивание и присоединение воздуховода.

    4. Вставка патрубка, изолирование внутренних слоев пирога стеклотканью или минватой.

    5. Укладка защитного фартука вокруг трубы.

    6. Надевание юбки, прикручивание ее краев саморезами к кровле, герметизация места примыкания к трубе с помощью хомутов и уплотнителей. На крышах с мягкими и наплавляемыми покрытыми защитный колпак фиксируется герметиком.

    7. Установка козырька для защиты воздуховодов от попадания мусора.

    В ходе монтажа основным ориентиром служит инструкция производителя. Эти узлы нарушают целостность пирога и представляют серьезную угрозу для герметичности крыши, их нельзя размещать в местах скопления влаги или снега. При организации естественного вентилирования чердака и отсутствии воздуховодов их закладывают одновременно с остальными конструкциями, с подворачиванием слоев паро- и гидроизоляции и фиксацией их к проходной трубе липкой лентой.

    При монтаже на кровли с изогнутой поверхностью особое внимание уделяется фартуку и уплотнителю, укладываемому под юбку. Форма последней должна повторять все изгибы волны черепицы или профнастила. Фартук вырезается из листа оцинкованного металла. Его верхний край заводится под коньковую планку, а нижний завершается на 35-45 см ниже точки вывода трубы на крыше. Сильно выступающие изделия дополнительно фиксируются с помощью кронштейнов и расчалок, при высоте ниже 30 см в этом нет необходимости.

    Для зданий с плоской кровлей используются УП со стаканами из бетона. Они выводятся через специальные отверстия на плитах перекрытия, предусмотренные проектом, и герметизируются обычным цементным раствором и жидкой гидроизоляцией. Установка защитных козырьков обязательна, чем они надежнее – тем лучше.

    Вне зависимости от разновидности участки с вентиляционными узлами периодически осматривают на потерю герметичности, при их обнаружении меры по ее усилению принимаются незамедлительно.

    прохода воздуховода через кровлю: варианты обустройства и решения

    Неотъемлемой частью практически любых построек становится обустройство системы вентиляции.

    Не важно, идёт речь о жилых или промышленных объектах.

    Только хорошая вентиляция обеспечит грамотную циркуляцию воздуха во всём помещении.

    Узел прохода воздуховода через кровлю помогает организовать решение данного вопроса.

    Строение узла и основное назначение

    Первым внимательного изучения требует назначение, с которым работают конструкции. Их бывает несколько:

    • Выход для центрального пылесоса и других элементов с системе.
    • Организация выхода, по которому подключается центральный пылесос и другие подобные элементы.
    • Обустройство вентиляции в стоках канализации.
    • Элементы системы, связанные с кровлей.
    • Вентиляционные шахты для всех помещений.

    Воздуховоды в частном доме

    Каждый производитель разрабатывает свою, уникальную конструкцию для данного узла.

    Они лишь имеют общий принцип, на котором основана работа.

    Когда создаётся такой проходной узел, допустимо использовать оцинкованную сталь, к которой добавляют утеплитель.

    Часто в этом слое размещают минвату с 5-сантиметровой толщиной.

    Внимательного подхода требуют места, где к другим частям прилегает колпак из резины на основе этиленпропилена.

    Плотность соединений должна быть максимальной. Такая резина позволяет защитить конструкцию от проникновения воды.

    Фиксация проходного узла организуется там, где расположен фартук. Давление снега вместе с порывами ветра – воздуховод должен выдерживать различные виды нагрузок.

    Потому и прочность для креплений нужна максимальная. Дополнительная защита становится обязательной для северных широт. Фиксация играет важную роль, ведь люфты приведут к тому, что мастика выдавится. То же может случиться с герметиком.

    Сами системы могут иметь различный внешний вид. Но на функциональности узла такие особенности не сказываются. От любой конструкции требуется соответствие набору критериев, как бы она ни выглядела.

    Обустройство вентиляции не обходится без внимательного подхода. И тому есть свои причины.

    • Если имеет значение наличие дымохода, то теплоизоляцию оборудуют, согласно требованиям пожарной безопасности. Этого требует и узел прохода воздуховода через кровлю из профнастила.
    • Перепады температур приводят к тому, что составляющие деформируются.
    • Целостность кровли нарушается при обустройстве вентиляции. Нужно позаботиться о том, чтобы были устранены зазоры и отверстия. Или повышается вероятность проникновения влаги внутрь. От этого страдает долговечность.

    Правила монтажа

    Сначала выбирают место на крыше, которое кажется наиболее подходящим для монтажа вентиляции. Надо обращать внимание на то, как строится роза ветров в том или ином регионе. Дым должен уходить в сторону от дома.

    Узел похода через кровлю

    Требуется определиться и с тем, какой будет высота трубы. Чем выше труба – тем более сильным будет воздействие ветровых нагрузок. Тяга естественного происхождения перестаёт формироваться из-за ветра.

    Это недопустимый поворот событий для домов, где используется печное отопление. Но, когда трубное отверстие располагают ниже конька – на саму крышу попадают конденсат с дополнительной влагой.

    Описание каждой детали присутствует в тексте инструкций, связанных с пожарной безопасностью.

    Скатные крыши: обустройство фартука для защиты от снега

    При работе в широтах на севере обустройство скатных крыш неразрывно связано с образованием снега. Он может стать твёрдым или вообще заледенеть, потому что область вокруг вентиляции периодически нагревается.

    Так называемые силовые фартуки как раз и используют для того, чтобы защититься от негативного воздействия осадков. Они крепятся к обрешётке крыши, с максимальной плотностью.

    Двадцати сантиметрам и более могут равняться габариты верхнего бортика, которым снабжён каждый фартук.

    Но некоторым строителям такие фартуки не нужны. Они просто начинают установку узла с конька на крышах.

    Использование коньков для проведения воздуховода

    Достоинства по функциональности у этого способа есть, но их немного:

    • Основание в узле освобождается от снеговых нагрузок.
    • Проведение вентиляции непосредственно над местом расположения конька. Это необходимо, если обустраиваются мансардные этажи.

    Воздуховод над коньком крыши

    Интерьер не нарушается при обустройстве вентиляции над коньком.

    Внутреннее пространство освобождается от лишних элементов.

    Дизайн тоже относится к достоинствам у данного решения.

    Но такие конструкции не освобождаются полностью от негативного влияния ветра, который препятствует образованию естественной тяги.

    В этой ситуации для трубы обязательна дополнительная фиксация. Даже если организуется узел прохода воздуховода через кровлю из металлочерепицы.

    Больше всего сложностей возникает, когда необходимо вторгнуться в конструкцию на крыше с несущими свойствами. Конёк нужно разорвать, а потом снова соединить, чтобы добиться результатов.

    Иначе в центральной части не хватит места для того, чтобы обустроить вентиляцию.

    Это особенно актуально для оснований со стропилами, которые представляют собой сложные системы. Неосторожное вмешательство может причинить им серьёзный ущерб.

    Всего существует 11 разновидностей узлов, которые предназначены именно для обустройства вентиляции. В общепринятую маркировку входят буквы «УП».

    Монтаж вентиляции на металлочерепице — на видео:



    Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

    Проход вентиляции через кровлю — узлы и особенности монтажа

    Содержание статьи:

    Вентиляционная система зданий чаще всего обустраивается с выходом воздуховода через кровлю. По аналогичному принципу сделан аэратор на металлической крыше из профнастила или металлочерепицы, предназначенный для вентиляции подкровельного пространства. В местах стыковки вентиляционной трубы с кровельным пирогом образуется узел прохода (УП). Для каждого типа крыши существует свой узел прохода вентиляции через кровлю, отличающийся формой, размером и функциональностью.

    Разновидности проходок

    Сделать проход через кровлю воздуховода непросто, ведь нарушается целостность покрытия, а иногда даже стропильной системы. Образовывавшийся узел в точке стыковки с крышей требует тщательной защиты от проникновения влаги. Упростить монтаж помогают проходки, различающиеся конструкцией в зависимости от предназначения:

    • Проходки для обустройства точки вывода воздушных выводов бывают без клапана или с клапаном. Простые модели без клапана самые дешевые. Ими обустраивают узел прохода воздуховода через кровлю частных домов. Конструкция с клапаном предусматривает использование заслонки, перекрывающей при надобности отвод. Такие проходки монтируют на крышах производственных и административных зданий, где вентиляционная система работает не постоянно.
    • Производство утепленных проходок и без теплоизоляции позволяет выбрать подходящее изделие в зависимости от места его установки. Не утепленные проходки применяют при расположении воздуховода вблизи конька. Допускается делать проход вентиляции через крышу без теплоизоляции в регионах с жарким климатом. Утепленные базальтовой изоляцией проходки используют с отводами, выходящими далеко от конька и сильно возвышающимися над крышей. Утеплитель предотвращает образование в трубе конденсата из-за разности наружной и внутренней температуры.
    • Использование проходок с автоматическим и механическим управлением зависит от типа вентиляционной системы, где они будут работать. Механические модели предназначены для ручного управления постоянно работающих вентиляционных систем, где не требуется часто перекрывать и открывать их. Регулировку циркуляции воздуха выполняют с помощью троса. Автоматические проходки предназначены для вентиляционных систем, управляемых электронным контроллером.

    Многие неопытные владельцы частных домов считают, что обустройство выхода дымохода и воздуховода через крышу – это одно и то же. Это грубая ошибка, так как внутри дымохода температура воздуха может достигать 800оС, что требует обустройства вокруг трубы короба из негорючих материалов. В трубе, проходящей через кровлю вентиляции, температура воздуха максимум на 1оС выше от комнатной. Установка воздушных отводов не требует проведения огнезащитных мер.

    Основные характеристики узлов прохода по ГОСТ

    Отечественный производитель изготавливает узел прохода через кровлю согласно ГОСТ 15150. Документ отображает все размеры изделия, материал изготовления, а также указывает на соблюдение зазоров во время монтажа элементов.

    Производятся УП различающиеся формой и габаритом, и ко всем изделиям предъявляются основные требования:

    • толщина металла, используемого для изготовления прохода, не должна быть менее 1,19 мм;
    • допускается диапазон диаметра изделия круглой формы от 100 до 125 мм;
    • размеры прямоугольных УП неограниченны;
    • все стенки изделия должны быть покрыты антикоррозийным составом;
    • опорное кольцо должно быть больше сечения патрубка на 300–400 мм;
    • весь узел прохода вентиляции через кровлю без учета клапана не должен быть длиннее 1 метра;

    Вентиляционная система здания работает по принципу аэратора. Перед выбором определенной конструкции УП производят расчеты влажности, загазованности, температуры, запыленности и других параметров помещения.

    Маркировка УП

    На данный момент производят 11 разновидностей изделий со стандартными размерами, помогающих обустроить узел прохода воздуховода через кровлю, и все они имеют свою маркировку:

    • После буквенного обозначения УП всегда идут цифры. Первая цифра 1 и идущие после нее от 01 до 10 обозначают стандартные размеры изделия, не оборудованного клапаном, а также кольцом для конденсата. Пример такой маркировки – УП1-01.
    • Первая цифра 2 и все последующие от 01 до 10 обозначают те же стандартные размеры изделия без конденсатного кольца, но уже с механическим клапаном. Пример маркировки – УП2-02.
    • Первая цифра 3 и все следующие 11–22 обозначают стандартные размеры изделий с механическим клапаном и кольцом для конденсата. Пример маркировки – УП3-22.

    Если прохождение через кровлю вентиляции имеет нестандартные габариты, допускается индивидуальное изготовление УП по размерам заказчика.

    Общие правила и порядок монтажа узла

    Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:

    • Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
    • Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
    • Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.
    • Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
    • Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.

    Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.

    Монтаж сложных узлов прохода

    В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

    Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

    Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

    Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

    Монтаж УП на бетонной крыше

    Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

    Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

    Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

    В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.


    Советуем почитать:








    Узлы вентиляционного прохода через крышу: разновидности и установка

    Для правильного функционирования кровли большое значение имеет качество исполнения всех узлов. Некоторые из них могут показаться домашнему мастеру менее важными. В кровле могут быть второстепенные конструкции, но если узел связан со стенами или устоями или выходит на поверхность, то он играет очень важную роль.

    Многие промышленные и бытовые здания сегодня имеют системы вентиляции. При их установке необходимо оборудовать узел доступа через крышу.Эти элементы имеют вид металлических конструкций, которые представлены отверстиями в перекрытии. Основное назначение таких агрегатов — транспортировка и обезвреживание химического воздуха при температуре, не превышающей 80 ° С.

    Разновидности узлов вентиляционного прохода

    Узлы вентиляционного прохода через крышу делятся на несколько разновидностей. Эти конструкции могут иметь несколько вариантов, а именно:

    • Конструкция без конденсата и клапанного кольца;
    • система с актуатором;
    • конструкция ручного управления;
    • системы с кольцом для конденсата или без него;
    • система с клапаном в искробезопасном исполнении;
    • Конструкция с обогреваемым клапаном и ручным управлением.

    Кроме перечисленных вариантов, иногда используются нестандартные конструкции. Если вам не нужно переключаться повторно, вы можете использовать ручной привод, обеспечивающий стабильную работу.

    Особенности монтажа: используемые материалы

    Вентиляционный проход через крышу может быть выполнен из черной стали, толщина которой варьируется от 1,5 до 2 мм. Может использоваться нержавеющая сталь с толщиной листа 0,8 мм и 0,5 мм. Размеры и форма узлов будут зависеть от кровли и типа системы вентиляции, а по форме они составляют:

    • квадрат;
    • прямоугольный;
    • круглый;
    • овал.

    Маркировка узлов

    Наличие вентиляционного прохода через крышу UP1 свидетельствует о том, что конструкция лишена кольца и клапана. Цифровое обозначение указывает на наличие клапана, который может работать в ручном режиме. В этом случае конструкция лишена конденсатного кольца. Если производитель указал маркировку UP3, то это говорит о том, что в системе есть площадка для приводов и клапана.

    Монтажные работы

    Узлы вентиляционного прохода через крышу выбираются в зависимости от типа кровли.Конструкция укрепляется на стеклах с помощью анкерных болтов. Также используются гайки, с которыми поставляются стаканы. В роли теплоизоляционного слоя используется минеральная вата, снаружи она должна быть покрыта стекловолокном.

    Описанная система защищена вручную или с автоматическим регулирующим клапаном. У штольня должна быть одна особенность, которая выражается в наличии патрубка. Он должен иметь концевой нижний фланец, используемый для крепления воздуховодов и клапанов.Также в системе присутствует верхний фланец, на котором закреплен вал круглого сечения. Для установки подтяжек используются хомуты и кронштейны.

    Узлы вентиляционного прохода через крышу в обязательном порядке должны иметь юбку, которая служит дополнительной гидроизоляцией. Если из газовой или воздушной смеси выделяется вода или вода, требуется сборник конденсата, который крепится к форсунке. Клапанами можно управлять механически — эта возможность обеспечивается приводом, который реагирует на команды «открыть» и «закрыть».Чтобы обеспечить безопасность привода, не размещайте его близко к сборнику конденсата или кольцевой манжете.

    Рекомендации по установке

    Узел вентиляционного прохода через крышу, фото которого представлены в статье, необходимо обязательно смонтировать до того, как будет оборудована кровля. Такие конструкции устанавливаются на систему вентиляции, а затем монтируется кровля. Тогда потребуются работы по герметизации. Состав также следует нанести на стыки кровли.Эти манипуляции гарантируют гидроизоляцию и сохранение тепла.

    Дополнительные мероприятия по уплотнению

    Узлы вентиляционного прохода через кровлю из металлочерепицы необходимо дополнительно загерметизировать. Для этого зачищается покрытие, прилегающее к трубе, и сама труба. Далее можно приклеить фольгу, чтобы покрыть прилегающую часть покрытия и нижнюю часть трубки. На завершающем этапе отверстия заполняются герметиком. Кроме того, это увеличит срок службы системы.

    Рекомендация специалиста

    Элементы узлов, которые используются для прохода через крышу, могут быть изготовлены за рубежом или в России. По качеству выигрывают товары отечественного производителя, ведь они адаптированы к суровым климатическим условиям.

    В качестве примера можно рассмотреть вентиляционный проход через крышу Лиссан. Эти конструкции надежны, доступны по цене и имеют множество вариантов.

    Элементы для монтажа на них предназначены для стальных шахт в системах естественной или механической вентиляции.Узлы перехода взрывозащищены и изготавливаются по ТУ 4863-055-15185548-2012. При сравнении с общей конструкцией можно отметить, что конструкции выполнены из латунных элементов, исключающих возникновение искр в процессе эксплуатации. Также можно приобрести и другие узлы вентиляционного прохода через крышу: серия 5.904-11, например, имеет обогреваемый клапан и может иметь кольцо для сбора конденсата. Следует помнить, что в исполнении УЭ3 агрегат не имеет электропривода — в этом случае предусмотрено механическое управление.

    Узел прохода через кровлю из профнастила

    Узлы вентиляционного прохода через кровлю из профлиста могут быть выполнены с помощью дополнительных элементов. Они обеспечивают надежность кровли, стыков, концов, герметичных выходов труб. Для работы по профнастилу вокруг трубы укладывается фартук. Он может быть выполнен из металлических деталей, называемых планками опоры. Со всех сторон их нужно намотать под профнастил на 200 мм.

    В месте соединения с апроном укрывной материал герметизируется кровельным герметиком.В этом случае важно правильно выполнить и кровельную гидроизоляцию вокруг трубы. Для этого можно использовать специальную мембрану, в месте прохождения трубы в ней должно быть сечение. Лишняя часть материала вырезается, но необходимо оставить припуск до 100 мм возле стенок трубы. На следующем этапе мембрану можно прикрепить к стенкам дымохода.

    Нюансы вывода системы вентиляции через крышу из профнастила

    Перед снятием трубы необходимо выбрать способ гидроизоляции стыков.Для этого чаще всего используются верхняя и нижняя планки, но в этом случае между профнастилом и трубой может попасть влага, проникая через гидроизоляционную мембрану. Более надежным способом, по мнению профессионалов, будет обход трубы фартуком из рулонного гидроизоляционного материала.

    Заключение

    Проходной узел через кровельную конструкцию представляет собой металлическую систему, применяемую при строительстве вентиляционных шахт. Если система общего назначения, то она размещается на стеклах из железобетона, затем крепится механически.Основное назначение таких узлов — транспортировка воздушных потоков, не отличающихся химической активностью. Уровень влажности этих потоков не превышает 60%.

    конструкция, установка, разметка. Вентиляционный выход трубы на крышу обеспечит хорошую тягу


    Практически все жилые дома при строительстве или реконструкции оснащаются той или иной системой очистки воздуха. И какой бы ни была вентиляция, проход через крышу — важный этап в ее строительстве.Для каждого вида кровельных материалов устройство узлов проезда должно выполняться по своей схеме. Чтобы система надежно работала не один год, все действия по ее установке следует проводить грамотно. Узнайте, как установить вентиляционную трубу на крыше, и эта информация поможет вам начать работу.

    Удаление отработанного воздуха из дома

    Если вы начинаете строительство коттеджа «с нуля», обязательно предусмотрите устройство вентиляционных каналов в кирпичных стенах внутренних помещений.Естественная вентиляция не требует дорогостоящего оборудования и постоянно обеспечит свежим воздухом помещение в вашем доме.

    При необходимости можно дополнить систему приточным вентилятором. Но лишних затрат не потребуется, если грамотно перетянуть вентиляционный выход на крышу.

    Чем выше будет вентиляционная труба на крыше жилого дома, тем сильнее будет сквозняк.

    Часто проектировщики уделяют недостаточное внимание расположению стояков и высоте вентиляционных шахт над кровлей здания.Из-за их недостатков может возникнуть ряд неприятных явлений:

    • запахи проникают из ванной и с кухни в жилые комнаты из-за незаконного совмещения вентиляционных каналов в один общий на крыше;
    • выхлопной эффект незначителен из-за недостаточной длины трубы;
    • вытяжка работает в реверсивном режиме из-за неправильного выбора места установки вентиляционной трубы на скате крыши;
    • каналы и трубы замерзают без тщательной изоляции.

    Причиной проблем при установке вентиляционных труб на крышу зачастую является сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

    При неправильном монтаже вентиляционной трубы на такой кровле могут быть повреждены стропила и обрешетка. Также могут быть щели там, где установлена ​​крышка вентиляционного отверстия, и через них будет просачиваться дождевая вода. Поэтому, чтобы сохранить герметичность кровли, рекомендуется использовать специально предназначенные для этого проходы.

    Планировка вентиляционных проходов

    Чтобы начать правильно обустраивать вентиляционную систему, следует продумать и составить принципиальную схему вентиляции всего вашего дома.

    Возьмем для примера такую ​​ситуацию: согласно плану реконструкции жилого дома замену кровли. Через новую крышу необходимо убрать вытяжки из комнат, из ванной, вентиляционный канал из подвала и кухонную вытяжку.Возникает вопрос, а что будет, если не сделать четыре прохода, а собрать все каналы вместе и поставить на крышу только одну вентиляционную трубу?

    Знающие люди утверждают, что из такой экономии ничего хорошего не выйдет. Однако желательно, чтобы через крышу имелся отдельный вентиляционный проход для каждого воздуховода. В противном случае, если все они объединить, неприятный запах может распространиться по дому, когда погодные условия провоцируют обратную тягу.

    При установке новой кровли можно заранее спланировать расположение вентиляционных труб на крыше и сделать для них проходы, если местоположение известно точно.

    Назначение и виды кровельных проходов

    Проходы через крышу устроены для вывода различных видов вентиляции:

    • внутренние жилые помещения дома;
    • труба стояка канализационная;
    • мансардное подкровельное пространство.

    Дополнительно может потребоваться оборудование отводов дымоходов и телевизионных антенн.

    Последним верхним элементом системы воздуховодов является специально изготовленный отрезок трубы, называемый вентиляционным отверстием.Установленная по всем правилам на крыше вентиляционная труба обеспечивает вытяжку воздуха из помещения и не допускает протекания воды под кровлей. В тех местах, где необходимо устроить вентиляционный проход через крышу, устанавливаются проходные элементы, соответствующие определенному типу кровельных материалов.

    У домовладельцев есть возможность приобрести готовые комплекты различных вентиляционных отверстий для установки на крышах из твердых и мягких материалов.С их помощью легко осуществить вывод вентиляционного стояка на крышу, чтобы крыша не протекала и не теряла эстетичный вид. Такие устройства также предотвращают попадание грязи и отложений в вентиляционные каналы.

    В зависимости от конструкции крыши вашего дома и типа вентиляции, проход через крышу может быть разной высоты и формы. Помимо круглых вытяжных труб для вентиляции используются прямоугольные кровельные каналы.

    Чтобы вентиляционные трубы на крыше не вызывали нарушения герметичности кровли, места их прохождения следует оборудовать с особой тщательностью.

    Узел вентиляции

    Конструкция простейших узлов для прохождения вентиляционной трубы через крышу представляет собой металлическую трубу, которая вставляется в отверстие и закрепляется на железобетонном или стальном стекле. Вход в крышу может быть оборудован запорным вентилем и кольцом для сбора конденсата.Выходной воздуховод подсоединяется к трубе снизу через фланец. Вверху этот агрегат может быть укомплектован дефлектором или простым защитным зонтом. Есть вариант с утеплителем, в качестве которого используется минеральная вата.

    Продукция нового уровня качества считается более соответствующей техническим и эстетическим требованиям современной эпохи. Принципы конструкции таких вентиляционных отверстий практически одинаковы независимо от производителя, с небольшими отличиями.Из ряда аналогичных товаров наиболее популярными являются вентиляционные отверстия на крыше, вентиляционные кожухи и вентиляционные решетки на крыше торговой марки Vilpe Vent.

    Их преимущества:

    • внутренняя труба изготовлена ​​из оцинкованной стали, а внешняя труба — из прочного и легкого полипропилена;
    • выпускные отверстия крепятся к надежному проходному элементу соответствующей формы;
    • высота трубы варьируется в разных вариантах от 400 до 700 мм;
    • нижняя часть патрубка снабжена уплотнением и может быть вставлена ​​в воздуховод на глубину до 300 мм;
    • внутренний диаметр выходного вентиляционного патрубка от 110 до 250 мм;
    • выхлопная труба вентиляции имеет теплоизоляцию для предотвращения образования конденсата и ледяной пробки;
    • можно поставить на вентиляционное отверстие электровентилятор;
    • кожух с дефлектором защищает трубу от атмосферных осадков и увеличивает тягу.

    В некоторых случаях переходник не входит в комплект и должен приобретаться отдельно. Выбирайте его с учетом того, чтобы форма облицовки проходного элемента соответствовала типу и профилю кровельного покрытия.

    Проходные элементы обеспечивают универсальность установки вентиляционной трубы на любой кровле. Их монтаж может производиться как одновременно с возведением кровли, так и на готовой кровле. С этими изделиями можно не сомневаться в стабильности и герметичности вентиляционных отверстий.

    Значение кровельных аэраторов

    Конденсат зимой образуется внутри кровельных конструкций и на чердаках. Чтобы защитить крышу от влаги, плесени и грибка, нужно будет обеспечить вентиляцию пространства под крышей.

    Крышная вентиляционная установка чрезвычайно проста по конструкции. Воздух должен естественным образом течь снизу вверх под крышей. Для его пропуска будут служить отверстия в карнизе, а выходить он будет через аэраторы с крышкой вентиляционных отверстий, расположенные в крыше ближе к коньку.

    Для прикрытия ямы от атмосферных осадков применяется вентиляционная крышка различной конфигурации, в том числе вентиляционный грибок на крыше, который фактически является декоративной заглушкой.

    Расположение форточок на крыше

    Специалисты советуют размещать вентиляционные трубы на крыше ровно над соответствующим стояком. В этом случае без изгиба канала эффективность воздушного потока будет максимальной. Если такой возможности нет, то для подключения придется использовать гофрированные переходники.На скатных крышах проход рационально устраивать ближе к коньку. Преимущества этого варианта заключаются в том, что длинная внутренняя труба будет сохранять тепло под крышей, а более короткая верхняя часть будет намного более устойчивой к порывам ветра.

    Также имеет значение высота вентиляционных шахт над крышей здания. В низком месте тяга будет слабой, и слишком длинную трубу придется фиксировать с помощью растяжек. Согласно строительным нормам следует монтировать вентиляционную трубу на скатной крыше на 50 см выше крыши.Если крыша ровная, высота трубы может достигать 30 см. В случае, если на плоской крыше есть площадки для отдыха или она эксплуатируется другим способом, то высота вентиляционного отверстия должна быть не менее 2 метров.

    Какой бы вариант расположения вентиляционных труб на крыше вы ни выбрали, главное, чтобы их концы находились выше так называемой зоны обратного ветра. В противном случае сильный ветер может заблокировать воздушный поток и даже направить его обратно.

    Правильная установка проходок в воздуховоде

    Рассмотрим пример, как установить вентиляционную трубу на металлическую крышу.Конструкция вентиляционной установки на крыше будет аналогична другим типам крыш, с некоторыми отличиями.

    Последовательность действий при установке вентиляционного отверстия на крыше:

    1. Определите место установки прохода на крыше.
    2. Снаружи на верхней волне металлочерепицы нарисуйте контуры отверстия по прилагаемому к изделию шаблону.
    3. С помощью стамески и ножниц по металлу прорежьте в черепице отверстие для выхода вентиляционной трубы на крышу.
    4. Вырезать соответствующие отверстия в нижних слоях гидроизоляции крыши.
    5. Сделайте разметку по шаблону и просверлите несколько отверстий под винты.
    6. Очистите поверхность металлочерепицы вокруг отверстия от влаги и пыли.
    7. Нанесите слой герметика на нижнюю сторону прокладки.
    8. Поместите прокладку в предназначенное место.
    9. Установите переходной элемент на прокладку и закрепите саморезами.
    10. Вставьте выхлопную трубу в воздуховод и проверьте вертикальность.
    11. Закрепите трубу винтами в правильном положении.
    12. Обеспечить герметичность вентиляционного отверстия для металлочерепицы к крыше со стороны чердака.

    По окончании монтажа вентиляции на крыше основание проходного элемента необходимо прижать к кровле так плотно, чтобы из-под прокладки выдавливался излишек герметика.

    В представленном вашему вниманию видео вы можете ознакомиться с процессом монтажа вентиляционной трубы на кровлю из профнастила.Таким же нехитрым способом можно установить вентиляционную решетку на металлической крыше своего дома.

    Время подводить итоги

    Как видите, в процессе установки вентиляции на крышу и прокладки трубы, которые мы рассмотрели, особых сложностей нет. Ваша система вентиляции непременно будет эффективной, если вы заранее рассчитаете высоту вентиляционных шахт, которые возвышаются над крышей здания. А срок службы кровли, нарушенной прохождением через нее вентиляционного отверстия, совсем не сократится, если вы ответственно отнесетесь к качеству монтажных работ.

    Системы вентиляции разных типов устанавливаются практически на каждое здание или сооружение. Для их нормального функционирования требуется отвод загрязненного воздуха, который в большинстве случаев осуществляется с помощью вывода элементов конструкции вентиляции на крышу. Для эффективной работы как вентиляционной системы, так и кровли требуется грамотное выполнение проходных узлов.

    Описание и назначение проходных узлов

    Под узлом вентиляционного прохода через крышу (другое название довольно распространено — кровельный проход) понимается устройство, проходящее через кровлю и предназначенное для удаления загрязненного воздуха.Поскольку при установке проходного блока нарушается целостность кровельного покрытия, к монтажу следует подходить с особой тщательностью и аккуратностью. В противном случае могут возникнуть неисправности как в вентиляционной системе, так и в кровле. Это, конечно, может привести к их быстрому выходу из строя и последующему дорогостоящему ремонту или замене отдельных элементов конструкции.

    Вентиляционный проход через крышу также можно использовать для вывода на крышу других систем здания или сооружения, например, дымоходов (если в доме есть камин или печь) или газоходов (если есть газовый котел). или другое подобное оборудование).При этом следует учитывать, что в случае использования проходов для дымоходов их следует оборудовать дополнительными огнестойкими элементами (например, коробом). Это связано с тем, что температура воздуха в топках может достигать 700-800 градусов, что приводит к сильному нагреву трубы.

    Работы по устройству кровельных проемов необходимо проводить в соответствии с положениями ГОСТ 15150, где четко прописаны все основные требования к конструкции и ее расположению на крыше.

    Вентиляционный выход на крышу представляет собой трубу различных профилей и размеров, которая вставляется в специально проделанное для нее отверстие в потолке или крыше здания. В зависимости от типа крыши и пола могут использоваться различные типы проходов через крышу.

    Типы узлов для прохода систем вентиляции через крышу

    На практике используется большое количество различных типов и типов проходных узлов.Их может быть:

    • с утеплителем и без … Проходные узлы без утеплителя используются при расположении вблизи конька, а также в районах, не характеризующихся суровым климатом и низкими температурами зимой. Базальтовые или стеклопластиковые плиты обычно используются в качестве изоляционного материала в изолированных проходах. Такой тип переходных узлов применяется при удалении от конька, когда значительная часть конструкции находится снаружи, а также на участках с любым, даже очень суровым климатом;
    • с автоматическим и механическим управлением… Автоматические узлы перехода оснащены специальным контроллером, благодаря которому работа системы контролируется без вмешательства человека, в автоматическом режиме. Механическое управление предусматривает специальный тросик, регулирующий объем циркуляции воздуха. Эти проходки в основном используются для постоянных систем вентиляции.

    Еще одним классификационным признаком, позволяющим разделить применяемые узлы перехода на группы, является тип покрытия и профиль, который используется на кровле.На следующем фото показаны различные типы проходок через крышу.

    Маркировка узла

    Для узлов кровельных проходов разработана специальная маркировка. Они имеют следующий вид: UP * — **. УП означает название изделия — проходная сборка.

    Первая цифра после букв означает:

    • 1 — установка с ручным управлением без клапана и конденсатосборника;
    • 2 — установка с ручным управлением со встроенным клапаном и кольцом (вторая и третья цифры в диапазоне от 1 до 10) или без кольца (следующие цифры в диапазоне от 11 до 21) для сбора конденсата;
    • 3 — агрегат с автоматическим управлением, встроенным клапаном и кольцом для сбора конденсата.

    Вторая и третья цифры также означают изделия разного диаметра.

    Монтаж проходного узла

    Проходные узлы обычно устанавливаются после завершения работ по устройству воздуховодов внутри здания. В этом случае, помимо самой установленной проходки, используются следующие инструменты и материалы:

    • уплотнения (силиконовые или резиновые), обычно приобретаемые с узлом прохода;
    • обычный силиконовый герметик, который предназначен для наружного применения;
    • лента самоклеющаяся для заделки стыков;
    • Отвертка

    • ;
    • саморез кровельный оцинкованный.

    Работы по устройству прохода системы вентиляции через крышу выполняются в следующей последовательности:

    1. Выбор места проема в крыше … Строительные нормы и правила рекомендуют устанавливать отводы вентиляционных труб как можно ближе к коньку крыши. В этом случае отверстие следует расположить так, чтобы оно попадало между конструкциями стропильной системы.
    2. Разметка прохода … Выполняется исходя из того, что диаметр отверстия 2-2.На 5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать узор из картона или нанести контур конструкции маркером.
    3. Отверстие в кровельном покрытии и других слоях, образующих кровельный пирог: изоляция, пароизоляция и элементы обшивки, попадающие под отверстие. Сначала обычным сверлом проделайте ряд отверстий по предварительной разметке в виде круга, а затем закончите резку материала ножовкой или ножницами, предназначенными для резки металлических материалов.
    4. Узел для прохождения системы вентиляции через крышу надевается на трубу воздуховода и устанавливается поверх кровельного покрытия … В этом случае необходимо совместить слои гидро- и пароизоляции с соответствующими местами. строительства переходного блока. После этого стыки обрабатываются герметиком или скотчем. Для большей надежности можно использовать оба материала.
    5. Затем монтируется специальное резиновое или силиконовое уплотнение, которое входит в комплект для пенетрации.Если кровля мягкая, ее оклеивают герметиком, в случае жесткого покрытия — устанавливают на саморезы.
    6. Завершающий этап работ — установка специального защитного зонта или грибка на верхушку (головку) воздуховода … Необходимо защитить вентиляционную систему от попадания мусора, дождя или снега, а также поселение различных птиц.

    Проведение работ по установке узлов для прохода через крышу не требует специальных профессиональных знаний и навыков, поэтому часто выполняется без привлечения высококвалифицированных строителей.При этом при установке проходов в кровле следует тщательно соблюдать все рекомендации по производству работ, так как некачественный монтаж часто приводит к протечкам. Это, в свою очередь, приводит к намоканию утеплителя и необходимости дорогостоящего ремонта кровли.

    Пример вентиляционного выхода через крышу с устройством прохода через крышу показан на следующем видео:

    Заключение

    Узлы прохождения системы вентиляции через кровлю являются важным элементом, обеспечивающим надежную и долговечную работу как вентиляции, так и кровли в целом.Устанавливая их своими силами, следует внимательно следовать рекомендациям, приведенным в статье, и последовательности этапов выполнения всех необходимых работ.

    Расположение и конструкция элементов системы вентиляции на крыше во многом зависит от специфики использования вентиляции и особенностей кровли. Несмотря на довольно большое разнообразие различных вариантов кровли, схем вентиляции, промышленность предлагает относительно небольшое количество готовых технических решений по подведению вентиляции на крышу.

    Как устроен вентиляционный проход через крышу

    В настоящее время выпускается не более двух десятков готовых агрегатов типовых размеров и схем, причем большинство из них имеют универсальную конструкцию. Поэтому чаще всего вопрос с выводом вентиляции через крышу хозяева предпочитают решать по-своему на каждой конкретной крыше, используя опыт и традиционные методы строительства.

    Узел для прохода вентиляционных труб через крышу должен обеспечивать несколько основных задач:

    • Обеспечить прочное и надежное крепление и вентиляционный выход на крышу;
    • Вертикальная нагрузка от веса и опрокидывающий момент от ветра не должны отрицательно влиять на несущие элементы кровли, приводить к изгибу или перекручиванию стропил, деформации кровельного покрытия;
    • Наличие на крыше вентиляционной трубы не должно влиять на эффективность гидроизоляции и теплоизоляции кровли.

    Важно! Конструкция вентиляционного канала не должна влиять на эффективность вентиляционной системы.

    Типовые варианты вентиляционного канала

    Помимо особенностей кровли, тип вентиляционной трубы напрямую влияет на сборку агрегата. Его можно упростить до нескольких основных типов вентиляционных устройств, которые влияют на способ прокладки трубы над крышей:

    1. Простая труба без дополнительных сервисных функций.Такая труба может быть сделана из листовой стали, полипропилена или даже выложена в виде кирпичной кладки на манер дымохода. Такой вариант чаще всего применялся в многоквартирных многоэтажках с кирпичными вентиляционными колодцами;
    2. Вентиляция усиленным крышным вентилятором. Этот вариант очень популярен для кухни, готовки, технологических подсобных помещений, где может возникнуть необходимость очень быстро и качественно проветрить воздух в помещении;
    3. Вентиляционная труба, оснащенная системой управления клапаном проходного сечения, чаще всего с ручным тросовым или стержневым управлением.Эта вентиляция все чаще используется в складских помещениях, таких как подвалы или цокольные этажи зданий;
    4. Дополнительные системы вентиляции подкровельного пространства и крыши.

    Наличие клапана или встроенного вентилятора усложняет конструкцию узла кровельного прохода и увеличивает нагрузку на опору.

    Стандартные вентиляционные каналы

    Самый простой способ решить проблему вентиляционного прохода через крышу — использовать стандартный комплект в виде стакана, переходного фланца и эластичного резинового уплотнителя, который будет проложен под опорной поверхностью.

    Поставить такой агрегат на ровную поверхность гибкой черепицы и мягкой кровли довольно просто.

    В этом случае вентиляционный выход на крышу будет осуществляться через подвижный узел «опора-труба» из полипропилена. Большую часть работы вполне реально выполнить своими руками. Для этого требуется:

    1. Рассчитать точное расположение выхода вентиляционной трубы, в том случае, если вентиляционная система уже смонтирована и магистральный трубопровод подготовлен к выходу на крышу;
    2. Разметьте место для укладки фланцевой опоры и вырежьте отверстие по размеченному контуру.Фланец устанавливается по разметке и крепится саморезами к крыше через гибкую прокладку;
    3. В опору фланца вставляем стекло и оцинкованную трубу, соединяющую систему вентиляции в доме и выход на крышу, в щель между стеклом и металлической стеной укладываем слой теплоизоляции, выравниваем всю конструкцию с уровнем и отвесом;
    4. Закрепляем положение стекла на опоре саморезами.

    Примечание! Таким же образом можно установить дополнительную вентиляцию кровли и чердачного помещения.

    Узлы более сложные для прохождения вентиляционных труб через крышу

    Часто не всегда удается использовать стандартную типовую систему, особенно если вентиляционная труба над крышей имеет высоту более 60 см, большой вес и значительный слой теплоизоляции. К тому же индивидуальные варианты кровли — профнастил, шифер или клинкерная черепица не позволят уложить фланцевую опору на профилированную поверхность.

    В этом случае можно использовать агрегат в виде стального стакана с металлической опорной площадкой. Установка такого стекла не представляет особой сложности, но потребует немного больше работы. В первую очередь необходимо правильно определить место выхода вентиляции через крышу и вырезать отверстие для трубы и опорной площадки.

    Необходимо проложить лист гидроизоляции под стеклянную опору и установить узел прохода.Резиновый элемент необходимо проложить под кровельным листом и заделать герметиком. Также силиконовый компаунд герметизируется на стыке внутренней трубы из оцинкованной стали с верхней кромкой стального стекла.

    Если вентиляционная труба имеет достаточно большую высоту над крышей, агрегат необходимо укрепить дополнительным слоем OSB или водонепроницаемой фанеры. В этом случае в углах опорной площадки стекла и армирующей площадки просверливаются четыре отверстия и выполняется стяжка шпильками М8.Наружные гайки помещаются под силиконовые прокладки или герметизируются перед сборкой. Внутреннюю накладку необходимо покрыть слоем теплоизоляции и зашить фанерой или металлическими профилями.

    Совет! Вентиляционную трубу, независимо от того, из оцинкованной ли она листовой стали или из пластика, необходимо закрепить на вертикальной опоре, распорке или стропиле и надеть на нее теплоизоляционный кожух.

    В качестве альтернативы для тяжелых каналов большого диаметра можно сделать дополнительную опору из трех-четырех балок, которые крепятся к вертикальным балкам каркаса крыши.

    Для наиболее жестких вентиляционных систем из асбеста, стали или кирпича необходимо закрепить стальными тросами. Для этого на выходе из прохода надевается стальной пояс шириной не менее 10 см с приваренными крючками для крепления троса.

    Узлы прохода в бетонной крыше и индивидуальные схемы

    Установить узел в бетонное основание крыши не намного сложнее обычного. В большинстве случаев бетонная крыша имеет мягкую крышу из стекловолокна. Отверстие в бетонной плите для вентиляции закладывается еще на этапе проектирования.Наиболее рациональным будет использование специального пластикового стаканчика, который вставляется в отверстие и фиксируется изнутри.

    Перед укладкой гидроизоляции на кровлю опорную поверхность пластиковой сборки обрабатывают герметиком и центрируют по разметке положения вентиляционных труб под кровлей. Для крепления вентиляционной трубы внутри агрегата можно использовать распорки из обработанной древесины. Если стеклопакет сделан из пластика, его закрывают теплоизоляцией и приклеивают пенополиуретановой мастикой.Стальные или асбестовые стекла можно заполнять расплавленной битумной массой.

    Все чаще для монтажа вентустановок на кровле используются конструкции с увеличенным диаметром магистрали, но с меньшей высотой выпускного отверстия. Для поддержания работоспособности вытяжного устройства вентиляционное отверстие оснащено дефлектором и вентилятором с датчиком скорости ветра. При относительно высоких скоростях ветра дефлектор может обеспечить увеличение тяги на 30%. В безветренную погоду стабильную вентиляцию обеспечивает встроенный вентилятор

    .

    .

    Помимо дефлектора, существует достаточно необычная опция, повышающая эффективность вытяжного устройства. В узле прохода вентиляционная труба разделена, состоит из двух половинок. Нижняя часть фиксируется в стакане по стандартной схеме. В верхней части установлено вращающееся сопло лопаточного типа. Под действием силы ветра сопло поворачивается в нужном направлении, таким образом, за счет эффекта выброса сопло увеличивает тягу в вентиляционном канале почти на 50%.

    Заключение

    Основная сложность при изготовлении и установке узла прохождения вентиляционного канала заключается в необходимости обеспечения надлежащей гидроизоляции стыков опорной площадки. Поэтому, помимо штатного герметика и мастики, узел прохода практически всегда оснащается дополнительной внешней заглушкой, закрывающей все соединение от прямых потоков дождя и снега. При выборе правильной конфигурации и способа крепления такая насадка позволяет в несколько раз повысить устойчивость вентиляционного канала без дополнительного растяжения.

    Для эффективного функционирования кровли большое значение имеет качество всех ее элементов. Некоторые из них, на первый взгляд, могут показаться несущественными. Следует помнить, что в кровле не может быть второстепенных конструкций. Важную роль играют узлы, относящиеся к примыканию откосов к стенам, а также к выходам на поверхность технологических коммуникаций. Рассмотрим подробнее, какие бывают узлы кровли, обеспечивающие прохождение через нее коммуникаций, а также узлы примыкания кровли к стене.


    Многие промышленные, жилые и гражданские здания оборудованы системами вентиляции. При их установке возникает необходимость установки узла прохода через крышу. Этот элемент представляет собой металлическую конструкцию, состоящую из отверстия в полу и вставленной в это отверстие металлической трубы. Их основное предназначение — транспортировка химически неактивного воздушного потока с температурой не выше 80 градусов и относительной влажностью не более 60%. На узлы проезда распространяется ГОСТ-15150.Такую же конструкцию применяют и для дымоходов.

    Узел прохода через крышу необходим в домах, оборудованных системами вентиляции

    Разновидности элементов

    Если на выбор системы вентиляции, для которой устанавливается узел прохода через крышу, влияет ряд условий (влажность, температура воздуха и т. д.), то при расчете узла проезда требуется всего два параметра: угол наклона кровли и расстояние от ее конька.

    Имеется несколько вариантов данной конструкции с типичными размерами:

    • исполнение без клапана и конденсатного кольца;
    • исполнение с ручным управлением с клапаном и с конденсатным кольцом или без него;
    • исполнение с приводом, изолированным клапаном, с конденсатным кольцом или без него;
    • с конденсатным кольцом или без него;
    • с ручным управлением, с искробезопасным клапаном, с кольцом или без него;
    • Изолированный клапан с ручным управлением, искробезопасный, с кольцом или без него.

    Используются различные варианты проходных узлов типовых размеров

    Помимо перечисленных типовых конструкций в некоторых случаях изготавливаются нестандартные исполнения.

    Ручной привод используется для стабильной работы без множественного переключения.

    Для изготовления УП используются:

    • сталь черная, толщиной 1,5-2 мм;
    • нержавеющая сталь толщиной 0,8 мм;
    • нержавеющая сталь толщиной 0,5 мм.

    Форма и размеры узлов прохода воздуховодов зависят от типа вентиляции и самой кровли.По форме это:

    • круглые;
    • прямоугольный;
    • овал;
    • кв.

    Преимущество отечественной продукции в том, что она лучше адаптирована к нашему климату.

    Обозначение узла:

    • Буквенные обозначения UP и цифры от 1 до 10 обозначают конструкции, не имеющие клапана и кольца.
    • Цифры с 2 по 10 указывают на наличие клапана с ручным управлением без конденсатного кольца.
    • UP3 обозначает конструкции с клапаном и площадкой для привода.

    Как происходит устройство прохода через крышу

    Для каждого типа кровли используется свой вариант проходного узла с определенной схемой монтажа. Конструкция крепится к железобетонным стеклам с помощью анкерных болтов и гаек, предусмотренных в самих стеклах. В качестве теплоизоляции используется минеральная вата, которая снаружи защищена дополнительным слоем стекловолокна.Вентиляционные установки прохода оборудованы автоматическими или ручными предохранительными клапанами.

    Отличительной особенностью ввода является наличие патрубка. Патрубок имеет нижний концевой фланец, используемый для крепления арматуры или воздуховодов, а также верхний фланец, с помощью которого крепится круглый вал. Подтяжки крепятся скобами и хомутами.

    Похоже на конструкцию, обеспечивающую проход вентиляционной трубы через крышу

    При установке системы также используется юбка, выполняющая роль дополнительного гидроизолятора.В случае потери влаги из воздуха или газовой смеси необходимо будет использовать коллектор конденсата, приваренный к трубе. Клапан механически управляется приводом, управляемым командами «открыть» и «закрыть».

    Важно знать! Для безопасности электропривода запрещается устанавливать его рядом с воротником кольца или конденсатоотводчиком.

    Форма и размеры проходов воздуховодов зависят от типа вентиляции и самой крыши.

    Некоторые особенности монтажа

    Узлы кровли перехода предпочтительно устанавливать перед установкой кровли. Сначала их нужно установить на саму систему вентиляции, а затем установить кровлю, независимо от используемых материалов. После установки рекомендуется заклеить его. Этим же герметиком обработайте все стыки по кровле. Такие действия обеспечат сохранение тепла и гидроизоляции.

    Для дополнительной герметизации можно сделать следующее:

    • Очистить поверхность трубы и часть прилегающего покрытия.
    • Приклейте фольгу так, чтобы она закрывала нижнюю часть трубы и прилегающую часть кровельного покрытия.
    • Наконец, залить все отверстия герметиком.

    Это усилит герметичность кровли и увеличит срок ее службы.

    Важно знать! Элементы переходных агрегатов отечественного и зарубежного производства. Преимущество использования продукции отечественного производителя в том, что они лучше адаптированы к нашим климатическим условиям.

    Герметичная кровля — гарантия долговечности всей конструкции крыши

    Примыкание кровли к стене

    Еще одним важным элементом кровли является узел ее примыкания к стене. Устанавливается в местах соприкосновения кровельного покрытия со стеной и защищает стык от проникновения воды. Технология выполнения зависит от материала кровельного покрытия. Примыкание кровли к стене монтируется по такой же схеме.Единственное отличие — в способах дополнительной герметизации.

    Устройство представляет собой соединительную планку, прикрепленную к стене. Другая часть покрывает кровельное покрытие. Для двух основных типов абатментов — основных и верхних — рекомендуется использовать стыковые планки ПС-1 и ПС-2. Доски, выпускаемые современными производителями, имеют форму, позволяющую монтировать их прямо на стене, не устраивая дополнительного паза. Герметичность обеспечивают специальные силиконовые составы.

    Обеспечивает защиту от проникновения влаги в стык между крышей и стеной.

    Установка узла разветвления в паз или нишу

    Для большей надежности и герметичности при установке этих узлов рекомендуется устраивать в стенах специальные ниши и пазы, в которые монтируются фартуки из оцинкованной кровельной стали. Возможно использование фартуков из черного кровельного листа. Перед использованием банку дважды покрывают горячим льняным маслом с двух сторон и не менее двух раз окрашивают.

    При установке фартука без ниши и паза он не прилегает плотно, в результате чего вода попадает под металл.Это происходит не только из-за неровностей стен, но и из-за нагрева солнцем с последующим расширением материала и его изгибом между креплениями.

    При установке фартука в ворота эта проблема устраняется за счет того, что материал стены закрывает образующиеся протечки, защищая от проникновения дождевой воды, но не обеспечивает защиты от снега. В связи с этим при установке фартука в нишу рекомендуется делать высоту верхней части не менее 100 мм, а строб залить раствором цемента и песка.При покрытии канавки раствором предусмотрена защита от попадания в нее снега, который со временем превращается в стекающую под металл талую воду.

    После установки фартука строб заделывают раствором песка и цемента

    В качестве крепежа используются гвозди, прибиваемые к деревянным антисептическим пробкам. Заглушки ставят в стену заранее при возведении кирпичной кладки с шагом монтажа до 1 м. Перед установкой к заглушкам можно прикрепить деревянные бруски.В этом случае шаг установки заглушки может быть больше. Крепление к перекладине обеспечит более плотное прилегание фартука. Закрепление второй планкой обеспечит полную водонепроницаемость.

    Особенности устройства примыкания к крышам с различными покрытиями

    • Для битумной черепицы оптимальным вариантом будет использование примыкающей планки, которая обеспечит надежное давление.
    • Для металлической кровли используется доска waka, под которую укладывается wacaflex. Сверху все покрыто герметиком.

      Важно знать! Wacaflex — рулонный материал на самоклеящейся основе, используемый для устройства стыков кровли со стенами, трубами и парапетами. Жесткость материала обеспечивается армированием. Доступен в широкой цветовой гамме.

    Полная герметичность обеспечивается уплотнением

    • Стыки керамической черепицы герметизируются лентами из гофрированного алюминия, волнистый профиль которых повторяет форму черепицы.Последующая заливка битумом сделает стыки абсолютно герметичными.
    • Гофрированные алюминиевые полосы также можно использовать для черепицы. Благодаря широкой цветовой гамме вы можете выбрать любой цвет покрытия.

    Современные строительные материалы, используемые для кровли, просты и удобны в использовании. Инструкции производителя упрощают процесс и позволяют использовать их даже непрофессионалам. При этом не следует забывать, что от состояния кровли зависит безопасность всей конструкции, поэтому кровельные работы, включая установку ее узлов, лучше доверять профессиональным исполнителям.

    Обычно создание системы вентиляции предполагает разработку проекта разводки каналов внутри помещения. Особое внимание уделяется материалам и формам, в которых должны быть изготовлены мины. Однако также имеет значение сечение отвода вытяжных воздушных потоков. Как правило, для этого формируется специальный, который органично вписывается в конструктивный состав кровли. При разработке параметров и общего технического устройства этой детали специалисты учитывают как характеристики воздуховода, так и особенности кровли.

    Что такое кровельная вентустановка?

    Это может быть конструкция, образованная целой группой элементов, хотя есть практически монолитные установки, выполняющие функцию удаления загрязненного воздуха. Внешне такой элемент похож на дымоход, только в более компактных размерах. В любом случае основа конструкции — это металлическая труба, которая проходит через всю крышу и закрепляется в специальном стекле из железобетона. В зависимости от того, на какой кровельной воронке продолжается сборка, ее размеры могут составлять от 1 до нескольких миллиметров.То же касается и защитных покрытий. Обычно используется оцинкованная или нержавеющая сталь, способная выдерживать как физические воздействия, так и воздействия влаги.

    Технические параметры установки

    Наиболее распространенным материалом для изготовления таких элементов воздуховодов является черная сталь, толщина которой достигает 1,2 мм. Однако для обустройства небольшого частного дома можно найти и менее жесткие листы, толщина которых будет меньше 1 мм. Гораздо важнее обратить внимание на форму, в которой выполнен вентиляционный проход через крышу.Прямоугольный вариант считается традиционным, но он также наиболее неудобен в установке. Оптимальным решением может стать отвод круглой формы, который выпускается разных типоразмеров диаметром в пределах 10-125 см. Но этот нюанс зависит от конструкции главного вала. Длина подбирается в зависимости от конкретных условий эксплуатации и параметров кровли. В среднем это значение составляет 1 м, хотя, конечно, можно встретить варианты удлиненной формы.

    Элементы конструкций

    Традиционная конструкция этого элемента представляет собой сложный комплекс из нескольких компонентов.В этот список входят функциональные детали кровли, крепеж самой сборки, а также комплекты с крепежными приспособлениями. Стандартным элементом вентиляционного прохода через крышу является металлический канал с элементами регулирования расхода воздуха. Данную конструкцию дополняют изоляционными и гидроизоляционными материалами в местах выхода шахты за уровень кровли. В этой зоне обычно располагается минеральная вата, проплавляются пароизоляционные слои, герметичные составы, а также укладывается внешнее защитное покрытие.

    В средней и верхней частях больше внимания уделяется крепежным элементам. Базовая фурнитура — саморез, хотя могут использоваться и другие детали, в зависимости от типа кровли. Например, если агрегат для вентиляционного прохода через крышу монтируется на мягком и хрупком материале в виде черепицы, то лучше полагаться на хомуты из эластичных обжимных хомутов.

    Управление вентиляционной установкой

    Способ и сама возможность управления проходными механизмами не зависят от монтажных решений, а определяются базовой конфигурацией агрегата.Поэтому необходимо заранее предусмотреть возможность регулирования работы этой системы. В частности, конец вентиляционной шахты может быть оборудован регулируемыми клапанами. Для регулирования работы этого компонента используется специальный механизм. Типичный набор его команд предполагает установку закрытых и открытых позиций. В современных модификациях вентиляционный проход через крышу также предусматривает промежуточные режимы работы клапана с элементами автоматики.Собственно, автономные вентиляционные клапаны снабжены аналогичными системами, которые не встроены в кровлю, а отводят потоки воздуха через стены.

    Совместимость с проходом через крышу

    Многое в выборе конкретной вентиляционной установки зависит от места, в котором она будет установлена. Соответственно, учитываются параметры и материалы кровли. Поскольку основание воздуховода представляет собой довольно массивную несущую конструкцию, изначально следует оценить несущую способность мансарды или мансарды.В наше время практически все виды крыш предусматривают возможность оснащения кровли многослойными утеплителями, поэтому с износостойкостью одних и тех же стропил не возникает проблем. Угол наклона, толщина перекрытия и параметры подкровельного пространства имеют большее значение. Если вы планируете устройство перекрытия из железобетона, в точке установки прохода желательно уложить специальные панели с декорированными отверстиями для крепления трубы. Угол наклона кровли, в свою очередь, может влиять на конфигурацию расположения изоляционных материалов и прижимов воздуховода.

    Комплектующие для кровли и вентиляционных каналов

    Необязательно изначально укомплектовать устройство всеми возможными функциональными дополнениями, но перед самой установкой стоит рассчитать конструкцию так, чтобы возможность будущей кровли с новой опцией останки. В частности, систему можно дополнить задвижками и дефлекторами, которые обеспечат отвод воздушных потоков из чердачных и мансардных помещений. Если конец шахты плотно соприкасается с другими коммуникационными системами, то не лишним будет включить в устройство специальные пломбы, обеспечивающие герметизацию выходов инженерных коммуникаций.Таким образом, защищаются не только вентиляционные каналы, но и кровельные проемы. Отдельно стоит рассмотреть защиту самого покрытия от возможного воздействия газов и теплого воздуха.

    Монтажная сборка

    В первую очередь монтируется железобетонное основание, в которое необходимо вставить опорную трубу. Для повышения надежности эта конструкция может быть усилена монтажными фланцами или опорами. Если установлен вентиляционный проход, то металлические элементы покрытия можно использовать в качестве крепежных элементов.Эта возможность зависит от того, насколько надежно закреплены сами элементы настила. Чем толще лист, тем надежнее соединение. Но такими решениями злоупотреблять не стоит, поскольку взаимные нагрузки на разные конструкции в некоторых случаях могут быть опасными.

    Обычным способом проход закрепляется распорками, которые также фиксируются скобами или хомутами. Однако, если образуется вентиляционный проход через металлическую крышу, то рассчитывать на серьезную опору перекрытия не рекомендуется. .В крайнем случае можно использовать крепление с большой зоной покрытия. Например, монтажная юбка, которую укладывают на крышу в месте ее соприкосновения с вентиляционным проходом, обеспечит защиту места установки как от механической деформации, так и от проникновения излишней влаги.

    Сколько стоит трап?

    Хотя этот компонент можно отнести к дополнительным деталям в системе вентиляции, по сравнению с другими элементами он стоит недешево.Однако многое зависит от комплектации, в которой приобретается вентиляционный проход через крышу. Цена стандартного проезда без системы управления и теплоизоляции может составлять 1,8–2 тысячи рублей. В расширенном оборудовании с автоматическим клапаном, защитными крышками и кольцом для сбора конденсата эта система может стоить 2,5-3 тысячи рублей.

    Заключение

    Не на всех крышах есть эта надстройка. Это не значит, что домашние пользователи отказываются от систем вентиляции — просто они устроены по другому принципу.Ведь в некоторых случаях использование кровельных переходов для образования воздуховода не оправдывает себя. Например, с такими системами плохо работают типы крыш с крутым уклоном. В такой ситуации выход отработанного воздуха лучше организовать через окна или стены, сделав соответствующие коммуникации. Если мы говорим о крышах с типовым кровельным покрытием, которые укладывались на скатах с небольшим уклоном, то вполне возможно снабдить здание агрегатом для вентиляционного прохода.

    Как сделать проход вентиляции и дымохода через крышу своими руками. Как сделать дымоход через металлическую крышу для квадратной и круглой трубы Как сделать проход

    Сегодня мы попробуем разобраться, как правильно выполняется один из самых сложных стыков — прохождение технологических трубопроводов для дымохода и вентиляции через крышу. Неудивительно, что для этого было испробовано много способов, лучшими из которых мы с вами поделимся.

    Кровельные системы и дымоходы

    Проход дымохода через крышу можно осуществлять практически при любом уклоне ската, за исключением пирамидальных и складчатых крыш с углом более 70 °. Ограничения в основном накладывают распространенные формы и типоразмеры специальной фурнитуры для утепления — вырезки кровельных дымоходов.

    Выход трубы на крышу должен располагаться на плоском склоне на расстоянии не менее 1 метра от выступов и впадин.Во-первых, это единственный способ правильно смонтировать фартук и вагонку, во-вторых, никаких серьезных вмешательств в стропильную систему не требуется.

    Если вентиляционные каналы можно провести через крышу с минимальным слоем футеровки или вообще без него, то дымоходы нуждаются в дополнительной теплоизоляции от кровельной корки. Мы коснемся этого вопроса позже, а пока вам нужно сделать выбор между круглым и прямоугольным сечением колодца. Быстро и качественно через крышу можно провести колодец из кирпича, он имеет наиболее подходящую геометрию.В одном колодце можно сгруппировать и вентиляционные трубы, и дымоход.

    Круглый проход тоже возможен, но для дымохода в этом случае потребуется обсадная труба диаметром на 350-400 мм больше дымохода. Возникают трудности с закреплением его в кровельный пирог; к тому же не каждый срез кровли имеет достаточно широкий воротник.

    Размещение: что нужно знать

    Оптимально, если вы строите стропильную систему с уже установленными колодцами и трубопроводами, однако последовательность работ может быть вынуждена изменить.

    Если каналы уже были установлены, остается только правильно собрать каркасную систему. Ближайшие к трубопроводам стропила должны находиться на расстоянии 50-70 мм от вентиляционных каналов, от дымоходов они должны быть удалены на 200-250 мм. Во время отопительного сезона тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усадку и коробление древесины. Измените шаг стропил и не бойтесь размещать пары ферм ближе к расчетному расстоянию.

    Дымоход лучше размещать на расстоянии 15-20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет трудностей с заделкой верхней части проема.Решайте сами, как это реализовать: построить колодец как можно ближе к коньку или сделать скаты крыши неровными и вывести их прямо над дымоходом.

    Разгрузка крыши

    При необходимости нарушения ответственных элементов стропильной системы, что может произойти, если шаг установки стропил меньше толщины колодца, необходимо разгрузить крышу. На расстоянии 40-50 см от верхней и нижней границ проезда под стропила следует укладывать горизонтальные балки длиной 5-6 пролетов.Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок перекрытия мансарды.

    С помощью отвеса размечаются точки крепления вертикальных стоек, принимающих на себя часть нагрузки со стропил. Каждую из сломанных стропил необходимо подпереть в двух местах — выше и ниже места выреза. Если есть кирпичный колодец, лучше разгрузить на нем стропильную систему, заменив часть деревянных стоек на угловые стальные скосы.

    Даже если проем проходит между стропилами, их следует стягивать горизонтальными перемычками одинаковой ширины, образуя удобный карман для укладки изоляционного пояса. Иногда из соображений экономии материала имеет смысл установить вертикальные перемычки на одинаковом расстоянии от трубы или колодца.

    Вырезание проема в крыше

    Если возведение стропильной системы и остальные этапы монтажа производятся при проложенном колодце или трубах, проем формируется по мере сборки кровли, что в большинстве случаев не вызывает затруднений.Если вам нужно вырезать проем в уже готовой крыше, следует соблюдать определенный порядок действий:

    1. Крыша разгружена и установлены все необходимые перемычки.
    2. Перемычки, образующие карман для теплоизоляции, устанавливаются на расстоянии от вентиляционных труб, равном толщине утеплителя кровли.
    3. Стенки короба для дымоходов без футеровки устанавливаются с отступом 200-250 мм. Для кирпичных колодцев и утепленных сэндвич-труб облицовка выполняется так же, как и для вентиляции.
    4. Профиль сквозного проема в виде трубы или колодца переносится на обрешетку с помощью отвеса.
    5. Если кровельное покрытие не устойчиво к высоким температурам, его разрезают точно по периметру кармана.
    6. Практически любое покрытие можно хорошо разрезать электролобзиком или сабельной пилой, если предварительно прикрутить к нему обрезанные части обрешетки.
    7. Отступ от стенок кармана позволяет разрезать покрытие изнутри, но если разрез ведется по периметру, можно перенести разметку на улицу, используя сквозные отверстия в ключевых точках.

    В результате крыша готова для монтажа труб или дополнительной защиты от влаги и утечек тепла. Конкретный способ обустройства проходного канала зависит от его типа.

    Каналы вентиляционные, вырезы и манжеты к ним

    Вентиляционные проходы холодного чердака запрещается вообще утеплять; достаточно проделать аккуратную дырочку в утеплителе, обрешетке и крыше. Но если по трубам проходит теплый воздух из дома или чердака, дисбаланс температуры может привести к образованию конденсата.По этой причине необходимо обернуть вокруг трубы небольшой пояс из влагостойкого материала, такого как ППС или пенополиуретан. Ремень разрезается на две равные части, вставляется в карман с обеих сторон трубы и закрепляется на пенополиуретане. Еще ей нужно заделать швы и трещины, а затем зашить кармашек фанерой, вырезав таким же образом и расположив перпендикулярно утеплителю.

    С лицевой стороны кровли устанавливается прорезь под соответствующий диаметр трубы и угол наклона.Большинство устанавливаются над крышей, некоторые могут потребовать простой обрезки и герметизации герметиком.

    Облицовка дымохода — делаем это безопасно

    После установки дымохода проем в проеме выбивают снизу мелкой стальной сеткой. Если труба круглая, то в четырех точках проема крепится стальная оцинкованная полоса, образующая гильзу кожуха. Этого этапа можно избежать, заполнив теплоизоляцией весь карман, но для этого потребуется больше материала: изолятор должен быть упакован плотно.Для облицовки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг / м 3.

    Преимущество гильзы кожуха — ровное и аккуратное овальное отверстие в крыше, удобное для укладки утеплителя и плотно закрытое прорезью. Для круглых дымоходов применяют стружку из оцинкованной стали.

    Колодцы прямоугольной формы снаружи облагораживают сборными фартуками. Довольно распространены специальные футляры для дымоходов различной формы, основная их задача — не допустить попадания косого дождя в место примыкания горловины к колодцу.

    Чтобы избежать возгорания и обезопасить себя и своих близких, нужно правильно сделать проход трубы через потолок в ванне и принять все необходимые меры для предотвращения возгорания потолка из-за контакта с горячей трубой.

    Поэтому очень важно установить горячую трубу так, чтобы она не соприкасалась с деревом. Для этого реализована дополнительная защита из огнестойких материалов.

    Ниже мы рассмотрим основы пожарной безопасности, виды материалов, технологии монтажа и основные ошибки при организации прохода трубы через перекрытие и крышу.

    Как защитить пол от огня?

    Перед началом работ необходимо ознакомиться с СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» … Настоящие строительные нормы и правила стандартизируют проектирование систем отопления и вентиляции.

    В тексте СНиП указывается расстояние от наружных поверхностей труб до элементов перекрытия и кровли.

    Расстояние от элементов кровли до труб необходимо дополнительно защитить негорючими материалами.

    Поэтому при создании прохода через перекрытие бани следует предусмотреть достаточное расстояние от горячей поверхности трубы до потолочных конструкций.

    Стоит обратить внимание на то, что при строительстве многие люди отдают предпочтение металлическим трубам. Поэтому следует ознакомиться с приложением К упомянутого СНиП, в котором указаны минимальные расстояния от деталей топки и труб:

    Толщина стенки печи, мм

    Отступление

    Расстояние от внешней поверхности топки или дымового канала (трубы) до стены или перегородки, мм

    не защищен от огня

    защищен от огня (в соответствии с п.6.6.23 б)

    Открыть

    Закрыт

    Открыть

    Закрыт

    Примечания:

    1 Для стен с огнестойкостью REI 60 или более и распространением пламени 0 см расстояние от внешней поверхности топки или дымохода (трубы) до перегородки не нормируется.

    2 В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступа должен быть не менее REI 60.

    3 Защита перекрытия в соответствии с 6.6.20, пола, стен и перегородок — в соответствии с 6.6.23 должна выполняться на расстоянии не менее 150 мм, превышающем размеры топки.

    Как видите, расстояние должно составлять 500 мм для дерева без теплоизоляции и 380 мм для горючих материалов с дополнительной противопожарной защитой.

    Помимо норм, изложенных в СНиП 41-01-2003, следует внимательно ознакомиться с инструкцией на дымоход от производителя. В документации есть информация по отступам на основе использованных материалов.

    Какие материалы устойчивы к высоким температурам?

    Во время топки печи температура достигает критической отметки, поэтому дрова могут воспламениться от прямого контакта с горячей трубой, что приведет к печальным последствиям.

    Во избежание возгорания нужно создать изолирующий слой из любого негорючего материала.Идеально для этого:

    1. Минеральная вата. Волокнистая изоляция из неорганических волокон. Уверенно переносит температуру до 300 градусов по Цельсию. Выбирайте марку ПЖ-175 или ППЖ-200, чтобы обеспечить максимальные теплоизоляционные свойства. Такие изделия из минеральной ваты изготавливаются по ГОСТ 9573-96 Плиты минеральной ваты повышенной жесткости и по ГОСТ 22950-95, а также по ГОСТ 21880-94 — маты приточные.
    2. Минерит. Теплоизоляционный материал, состоящий из целлюлозы и известняка на цементной основе, представляет собой плотную плиту, способную эффективно выдерживать температуру до 150oC. Максимальная температура нагрева, которую выдерживает минерит, достигает 400 градусов.
    3. Картон базальтовый. Плотный экологически чистый материал толщиной 5 мм, уверенно выдерживающий температуру до 900o C.
    4. Плита асбестовая. Также позволяет создать отличную противопожарную защиту.Имеет толщину до 10 мм. Не теряет своих свойств с годами. Единственный недостаток — это образование токсичных паров при нагревании, что является критическим фактором при использовании сауны.

    Если вы хотите провести первичную облицовку торцов пола и уже точно провели все замеры и сделали вмятины, то также можно использовать трудногорючие материалы, в том числе:

    1. Стекломагниевый лист — стандартный вариант не подходит для защиты древесины, поэтому выбирайте продукты премиум-класса.
    2. Гипсокартон противопожарный — по характеристикам отличается от стандартного гипсокартона повышенной адгезией слоев и армирования с внутренней стороны. Таким образом, огнестойкий гипсокартон защищен от критических температур и не воспламеняется, даже если его бросить в огонь на 15 минут.

    Примечание! Экономия материалов может привести к пожару и несчастным случаям, поэтому никогда не используйте стандартную минеральную вату.

    Если вы хотите создать дополнительный слой теплоизоляции дымохода, то отдавайте предпочтение базальтовой вате.Он не деформируется и не теряет качества даже при 1000 градусах Цельсия.

    Для защиты коробки при прохождении трубы через потолок следует уложить базальтовый картон. Чтобы сэкономить, но не потерять в качестве, проходной ящик можно залить пластилином.

    Металлический лист с бортиками с глинистым покрытием (равномерное распределение толщиной до 2,5 см) поможет защитить потолок от повышенной температуры в месте крепления коробки.

    Дымоходы типа «сэндвич»

    Несмотря на существующие решения узлов прохождения трубы через перекрытия и крышу, многие сегодня предпочитают использовать более безопасные многослойные трубы.Основное отличие сэндвич-трубы от обычной — это двойная труба с дополнительным слоем для защиты от высоких температур.

    Они изготовлены из черной или нержавеющей стали и позволяют значительно снизить тепловое излучение, источником которого является дымовая труба.

    Следует отметить, что, несмотря на двойную стенку, внешний кожух «сэндвича» также имеет довольно высокую температуру. Поэтому для обеспечения пожарной безопасности лучше подстраховаться и использовать рекомендуемые отступы от горючих материалов и теплоизоляционных материалов для защиты пола от нагрева в месте прохождения трубы.

    Внутри трубы при дожигании летучих соединений температура может быть очень высокой. Поэтому в процессе эксплуатации нельзя нарушать нормы устройства дымоходов и рекомендации производителей дымоходов по обустройству узлов для прохода через потолок и крышу бани.

    Видео устройства дымохода сэндвич-трубы можно посмотреть ниже:

    Паз в потолке на проходе трубы

    Необходимо придерживаться двух правил — монтировать трубу строго вертикально и обеспечить надежную теплоизоляцию пола с использованием современных минеральных теплоизоляционных материалов.Поэтому нужно придерживаться следующего плана:

    1. Определите место, где будет расположен узел прохода трубы.
    2. Установить в проходе защитный кожух (короб), отделяющий горючие материалы перекрытия от дымохода.
    3. Укладка защитных теплоизоляционных материалов, предохраняющих конструктивные элементы пола от критических температур.

    При строительстве прохода необходимо учитывать следующие факторы:

    • Сама конструкция бани.
    • Сумма денег, которую вы можете позволить себе потратить на материалы.

    После этого сделайте вырез, но сделайте отступ со всех сторон минимальным (декоративные элементы скроют его). Сделать прорезь необходимых размеров можно с помощью лобзика:

    Если вы сделали проход своими руками, то украсить его можно оцинкованным железом или нержавеющей сталью. Дополнительным преимуществом нержавеющей и оцинкованной стали является то, что она обеспечивает хороший тепловой экран.

    При использовании потолочного воздуховода стандартной конструкции от производителя придерживайтесь размеров, указанных в инструкции. Если вы создаете проход с нуля, то тщательно измерьте все расстояния, необходимые для устройства проходного канала.

    Для расчета расстояний можно использовать следующую формулу: внутренний диаметр трубы добавляется к двум расстояниям смещения.

    Примечание! Расчет всех необходимых размеров предпочтительнее выполнять еще на этапе разработки проекта бани.На чертежах в этом случае необходимо заранее обозначить оптимальное расстояние между балками перекрытия и определить точный размер пространства, необходимого для монтажа трубы.

    Если прохождение трубы через перекрытие бани не было продумано еще на этапе проекта, то с помощью отвеса определите расположение трубы и узла прохода над топкой.

    Как установить готовый ввод?

    Сегодня в продаже можно купить готовый проход в сборе, который представляет собой металлическую конструкцию, установленную в потолке бани.

    По конструкции и прочности крепления заводская сборка намного лучше самодельной. В магазинах вы найдете любые конфигурации узлов для прохождения трубы через потолок, которые представляют собой прямоугольную или круглую коробку, надежно прикрепленную к металлическому листу, выполняющему защитно-декоративную функцию.

    Вырез для трубы уже предусмотрен в конструкции заводского потолочного проходного блока (ППУ), поэтому выбирать блок нужно с учетом диаметра трубы.

    Для завершения установки выполните следующие действия:
    1. В месте установки проходного блока делается проем и из оцинкованного профиля собирается рама потолочного блока:

    2. Листовой теплоизоляционный материал (асбестоцементный лист или базальтовый картон) тщательно уплотняется по торцу пола в месте прохода:

    3. В местах соприкосновения металлических листов проходного блока с горючими материалами также укладывается листовая теплоизоляция.

    4. Конструкция устанавливается в сквозное отверстие в потолке и в нее вставляется одно колено сэндвича, фиксируя его в металлической конструкции, обматывая асбестовым шнуром.

    5. В верхней части со стороны мансарды ящик заполняется огнеупорной минеральной ватой, керамзитом или другим материалом, рекомендованным производителем.

    6. После этого мансардную часть проходного блока можно закрыть декоративными металлическими элементами.

    Узел проходной своими руками

    Если в вашем городе нет магазина, где можно было бы приобрести готовую сборку межэтажного перехода, вы можете изготовить ее самостоятельно.Для выполнения работы вам потребуются следующие материалы:

    1. Огнестойкий гипсокартон.
    2. Минерит.
    3. Тонкая листовая сталь.
    4. Лист из нержавеющей стали.
    5. Глина сухая или керамзит.

    Первый шаг — создать жестяную коробку. Согнуть лист можно при помощи обычной доски, а края скрепить заклепками.

    В зданиях с печным отоплением, таких как частный дом, баня и др., Требуется соорудить дымоход и организовать его вывод наружу.При организации прохода трубы через крышу необходимо соблюдать определенные нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.


    Дымоход через крышу

    Дымоход предназначен для отвода продуктов сгорания топлива (уголь, газ, дрова, торф) и создания тяги топки. Способ прохождения трубы через крышу определяется на этапе проектирования. Главное условие при этом — обеспечение пожарной безопасности кровли, особенно в месте ее стыка с трубой, а также защита стыка от атмосферной влаги и скопления конденсата.Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она расположена от конька кровли:

    • , если расстояние от центра трубы до конька не более 1500 мм. , то высота трубы над коньком должна быть не менее 500 мм;
    • с расстоянием между центром дымохода и коньком крыши от 1500 до 3000 мм, высота трубы совпадает с высотой конька; №
    • если расстояние превышает 3000 мм, высота дымохода не должна быть ниже линии, проведенной от конька под углом 10 °.

    Высота дымохода определяется нормами СНиП и зависит от расстояния до конька кровли

    Чем меньше расстояние от трубы до конька, тем выше должна быть высота трубы.

    Узел дымохода

    Этот элемент может располагаться в разных местах на крыше. Одним из предпочитаемых кровельщиков вариантов считается проход дымохода непосредственно через конек. Этот метод отличается самым простым монтажом и позволяет избежать скопления снега на стенке трубы.Недостатком такой компоновки является снижение прочности стропильной системы, при которой коньковая балка либо отсутствует, либо распилена и закреплена двумя опорами по сторонам отвода трубы, что не всегда удается реализовать.

    Выход дымохода через конек отличается простотой монтажа, но может нарушать прочность стропильной системы.

    Чаще всего труба располагается возле конька. Так дымоход меньше всего подвергается воздействию холода, а значит, и накоплению конденсата внутри.Недостатком такого расположения будет то, что чем ближе труба к коньку, тем выше должна быть ее высота, а значит, строительство потребует дополнительных средств.

    Выход дымохода на небольшом удалении от конька — самый распространенный и удобный вариант.

    Не рекомендуется прокладывать дымоход через долину, так как в этих местах может скапливаться снег, что приведет к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке откосов сложно организовать дымоходную коробку.Необязательно размещать дымоход в нижней части откоса — его может повредить снег, падающий с крыши.

    Материал, из которого изготовлена ​​труба, также влияет на организацию выпускной системы. Обычно трубы делают из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические трубы. Способы их гидроизоляции будут разными. Кроме того, каждый вид топлива имеет определенную температуру горения, и это тоже нужно учитывать при устройстве дымохода.

    В зависимости от формы дымохода выходное отверстие может быть квадратным, круглым, овальным или прямоугольным. Для защиты кровельного покрытия от высоких температур и защиты от огня вокруг дымохода устраивают короб. Происходит это так:

    1. Справа и слева от трубы устанавливаются дополнительные стропила.
    2. Снизу и вверх укладываются горизонтальные балки на одинаковом расстоянии и аналогичном сечении. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
    3. Внутренняя часть ящика заполнена негорючим изоляционным материалом, например, каменной или базальтовой ватой. В этом случае использование стекловолокна не рекомендуется из-за его легковоспламеняемости.

    Пространство ящика не должно быть заполнено стекловолокном — он может воспламениться под воздействием высоких температур

    Необходимо учитывать, что конструкция ящика может нарушить вентиляцию подкровельного пространства, следовательно, возможна установка дополнительных систем вентиляции.

    Видео: особенности монтажа дымохода

    Особенности вывода дымохода через разные типы кровель

    При устройстве прохода дымохода нужно обратить внимание на защиту от атмосферных осадков, которые будут стекать вниз. труба и крыша. Чтобы изолировать соединение трубы и кровли от влаги, вокруг дымохода устраивают защитный фартук. Эта технология аналогична кровлям с разными покрытиями.

    Металлическая кровля

    Металлочерепица — популярный кровельный материал, который представляет собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

    Выход квадратной или прямоугольной трубы

    Если труба сделана из кирпича и имеет квадратное или прямоугольное поперечное сечение, вы можете использовать материалы, входящие в комплект с покрытием, чтобы пропустить ее через металлическую крышу. Так как дымоходы из кирпича могут иметь нестандартные размеры, перед выводом снимается часть покровных листов или вырезается отверстие большего размера.

    Для гидроизоляции стыка используются специальные эластичные ленты с клеевым слоем, нанесенным на одну из сторон. Один край ленты приклеивается к основанию трубы, другой — к обшивке кровли. Сверху край фиксируется металлической планкой, которая крепится термостойкими дюбелями к стенке трубы. Все стыки залиты герметиком.

    Для уменьшения вероятности протекания воды по стенке дымохода можно сделать выемку под штангу — паз

    Фартук для трубы квадратного или прямоугольного сечения можно сделать своими руками.Он изготовлен из гладкого металлического листа того же цвета, что и базовое покрытие. Верхний край фартука заправляют под расположенный сверху ряд металлочерепицы, чтобы стекающая сверху вода не попадала под него. Если труба расположена близко к коньку, край фартука можно заправить под конек или загнуть на другую сторону. Для защиты прохода от атмосферных осадков под фартук устанавливается стяжка.

    Выход дымохода лучше организовать до укладки металлической кровли.

    Прокладка круглой трубы

    При удалении круглого дымохода или многослойных труб через металлическую кровлю чаще всего используются кровельные проходы, соединенные с вытяжкой, через которую проходит труба. В покрытии вырезается аккуратное круглое отверстие под дымоход, на трубу надевается универсальный стакан или мастер-смыв, стыки заделываются.

    Для герметизации стыка круглой трубы с кровлей используются специальные проходки.

    Видео: заделка прохода кирпичной трубы через металлическую крышу

    Кровля из профнастила

    Профлист — один из самых распространенных кровельных материалов.Но даже в нем может произойти течь, если выход дымохода будет неправильно оборудован. Дымоход с таким покрытием лучше всего располагать вертикально. Отверстие в крыше вырезается болгаркой, при этом необходимо следить, чтобы обрезанный край профнастила не был сколам.

    Отвод прямоугольной трубы

    При необходимости устройства прохода для прямоугольной или квадратной трубы фартук можно сделать из оцинкованного листа.

    1. Из металла вырезаются 4 полосы, которые будут размещены спереди, сзади и по бокам трубы.
    2. Лист стальной оцинкованный укладывается от нижнего края дымохода до карниза. Этот элемент называется стяжкой и впоследствии покрывается рубероидом.
    3. Рейки плотно прикрепляются к трубе, их нижняя часть закрепляется на обрешетке, а верхняя часть вставляется в дымоход.
    4. В стенке трубы делается труба, в которую вставляется загнутый край полосы. Сначала устанавливается нижняя планка, затем и боковая, и верхняя. Листы складываются друг под друга.
    5. Перед укладкой профнастила место прохода дымохода необходимо гидроизолировать. Можно использовать обычную гидроизоляционную пленку, которую разрезают «конвертом» и наклеивают на трубу, но оптимальнее использовать самоклеящуюся гидроизоляционную ленту.

    Верхняя планка примыкания трубы заполнена герметиком

    Выход круглой трубы

    При удалении трубы круглого сечения через покрытие из профнастила используется рулонная битумная гидроизоляция или фольгированная битумная лента.На дымоход укладывается кровельный проход, который приклеивается к обрешетке и заделывается термостойким герметиком. Если проход выполнен из резины, он может расплавиться от нагрева трубы, поэтому под ним необходимо закрепить хомут с термостойкой прокладкой.

    Если использовать кровельный проход из жаропрочной резины, можно избежать его плавления.

    Видео: прокладка трубы через кровлю из профнастила

    Ондулин кровля

    Ондулин еще называют «еврошифером».Особенность такого покрытия в том, что оно горючее и не имеет большой прочности. Поэтому для прохода дымохода потребуется проделать в кровле большое отверстие и заполнить его огнестойким материалом, который предотвратит попадание влаги.

    Для гидроизоляции стыка дымохода и кровли устанавливается металлическая кровельная прорезь с фартуком, края которой подводятся под листы ондулина или используется эластичная лента «Ондуфлеш». Такое покрытие требует дополнительной вентиляции.

    В кровле из ондулина нужно будет проделать отверстие для вывода трубы большего диаметра и залить ее огнестойким материалом

    Видео: Герметизация дымохода на крыше из ондулина

    Как сделать провести трубу через мягкую кровлю

    Мягкая кровля также является горючим материалом; поэтому между крышкой и дымоходом необходимо оставить зазор 13–25 мм. Гидроизоляция трубы проводится так же, как и с другими покрытиями, только вместо эластичной ленты используется торцевой ковер или на трубу наносится само покрытие — битумная черепица или толь.

    При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты можно использовать само покрытие

    Этапы работ по выводу дымохода через крышу

    Провести дымоход через готовую крышу , необходимо выполнить следующие действия:

    1. Выбирается место прохода в кровле между стропилами и перекладиной.
    2. Короб монтируется: из балок сооружаются стропила, параллельные стропильным ногам, и балки.Сечение балок для коробки принимается равным сечению стропильных балок. Ширина сторон коробки будет на 0,5 м больше диаметра трубы.
    3. В скате крыши вырезано отверстие. Для этого в четырех углах коробки изнутри просверливаются сквозные отверстия, в местах стыка стропила и балки. После этого слои кровельного пирога нарезаются по внутреннему периметру ящика и по диагонали.

      После установки фланца ему можно придать желаемую форму.

    Видео: короб дымохода своими руками

    Вывод дымохода через крышу — дело ответственное, в котором обязательно строгое соблюдение технологии монтажа, чтобы не было опасности протечек и разрушения трубы. Проведение работ по снятию трубы включает множество нюансов с учетом кровли, материала и формы трубы, способов гидроизоляции. Поэтому следует заранее изучить все этапы работы и проконсультироваться со специалистом.

    Металлочерепица — надежная и долговечная защита домов от атмосферных осадков, ветра и зимнего холода. Материал удобен в использовании, имеет достаточно большой выбор вариантов — по производителю, цвету и виду металла. проста и вполне доступна для самостоятельного выполнения, но требует учета некоторых особенностей материала и предварительного ознакомления с правилами его установки и использования.

    Для решения этого вопроса самое пристальное внимание нужно уделить качеству герметизации трубы со стороны конька … Проход печи рекомендуется оборудовать как можно ближе к коньку, это исключит возможность скопления больших масс снега.

    ПРИМЕЧАНИЕ!

    Все элементы трубы в месте прохода через крышу должны быть прочными, без стыков. Все соединения выполняются либо до, либо после прохода.

    Для обеспечения пожарной безопасности необходимо изготовить (или приобрести, если труба на кровле из металлочерепицы стандартной формы) специальный металлический короб , обеспечивающий необходимый зазор и отрезание горячих участков трубы от материал кровельного пирога и стропильной системы.Пространство между коробом и крышей заполняется негорючим материалом, стекловатой или минеральной ватой. Это изолирует проходное сечение и предотвратит появление очагов конденсата.

    Дымоход металлический кровельный

    Итак, как обойти трубы с металлочерепицей? Об этом и поговорим дальше.

    Проход квадратной трубы через металлочерепицу

    1. Прохождение дымохода через металлическую крышу начинается от установки внутреннего фартука … Для этого отметьте точки соприкосновения планок примыкания на трубе (элементы внутреннего фартука), пройдитесь шлифовальной машиной через паз, в который будет вставляться верхний край планок.
    2. Установите планки абатмента. Крепятся на кровельные саморезы с шагом не более 25 см. … Начиная с нижней стороны трубы, полосы устанавливаются внахлест с нахлестом не менее 15 см. Стыки и зазоры (особенно окружающая канавка, в которую вставляется край упорных планок) заполняются герметиком.
    3. Под нижнюю планку устанавливается лист металла — нижняя стяжка , обеспечивающая сток воды в желоб или ендову.
    4. Оборудован дополнительной гидроизоляционной оболочкой внутренней части агрегата. Без него можно обойтись, если все работы будут выполнены достаточно надежно, но в этом случае дополнительная страховка от протечек не будет лишней. Его верхний край должен перекрывать срез планок абатмента минимум на 5 см.
    5. После этого переходите к установке металлочерепицы.
    6. Поверх готовой кровли место выхода дымохода через металлочерепицу необходимо опоясать верхним фартуком. Это будет первый слой защиты от дождя или талой воды. Крепление осуществляется без проточки, поэтому стык между трубой и фартуком должен быть герметизирован.

    примыкание металлочерепицы к трубе

    ВНИМАТЕЛЬНО!

    Фартук устанавливайте осторожно, избегайте деформации металла и растрескивания (отслаивания) полимерного слоя.Это поможет предотвратить коррозию элементов и обеспечит максимальный срок службы.

    Круглый проход для дымохода

    При использовании круглой трубы оптимальным вариантом выхода будет установка прохода через крышу круглого сечения.

    Изготавливаются из резины или термосиликона, что обеспечивает эластичность материала и возможность его плотного соединения с любым рельефом кровли.

    Устанавливается поверх существующей крыши, плотно натягивается на трубу и прикрепляется к металлочерепице.

    Таким образом получается эластичный «колпак», плотно облегающий трубу и плавно переходящий в плоскость кровли.

    Для надежности нужно залить стыки герметиком … Такая система надежно обеспечивает защиту от дождя, не боится перепадов температур и деформаций.

    Внутренняя часть прохода заполнена негорючей изоляцией и закрыта листом металла.

    установка круглых труб

    Все места примыкания трубы к металлической кровле необходимо изолировать силиконовым герметиком.Это касается как нижнего, так и верхнего фартука. Не пренебрегайте установкой слоя утеплителя между фартуками. После установки верхнего фартука необходимо тщательно заизолировать все имеющиеся стыки и соединения элементов.

    Полезное видео

    А теперь предлагаем вам посмотреть видео по самостоятельному монтажу дымохода:

    Заключение

    В целом оборудование дымохода требует точности и полного понимания характера выполняемых операций.Несоблюдение правил влечет образование протечек и разрушение кровельного пирога, грозит возгоранием. Соблюдение правил — залог долгой и надежной службы кровли.


    Чтобы добиться визуального расширения площади квартиры, дизайнеры используют популярный прием, создав дополнительный проход. Самостоятельно проделать такой проем в стене сможет любой человек, знакомый с техническими правилами и имеющий навыки строительства.

    Зачем и как делают дверной проем?

    В некоторых квартирах для создания свободного пространства производится перепланировка, которая включает:

    • дверной перенос;
    • пристройка оконная;
    • увеличение арочного прохода.

    Как сделать дверной проем, чтобы не было катастрофических последствий? Этот вопрос беспокоит владельцев собственных квартир. Ответ тот же. Обязательно знать технологию строительства и иметь опыт строительства.

    Если сделать проход без соблюдения нормативных требований, можно разрушить и стену, и дом.

    Армирование прохода в несущей стене

    На что обратить внимание

    Стоимость создания прохода зависит от подрядчика.Если проделать эту работу самостоятельно, можно серьезно сэкономить, но за неправильные действия придется отвечать самому. Вы должны продумать свой выбор, чтобы потом не пожалеть об этом.

    Соберите полную информацию перед началом работы. Узнайте, как сделать проем в стене. Необходимо учитывать несколько факторов:

    • материал стен;
    • ширина проема;
    • Этажность дома;
    • трещины;
    • отводы;
    • выбоин.

    Необходимо выяснить, как расположены этажи и какого они типа. Такая информация понадобится для расчета усиления проезда, если для этого нужно было разобрать несущую стену. Сделанный проем должен иметь надежные перемычки, чтобы постройка не обрушилась. Подходящим материалом для этого является стальной швеллер.

    Демонтаж стены под дверным проемом

    Если стена кирпичная

    Как сделать проем в кирпичной стене, чтобы избежать катастрофических последствий? По технологии необходимо предварительно удалить из кладки пару кирпичей.Перед тем, как приступить к разборке большой площади, сначала устанавливается перемычка, которая будет удерживать стену. Толщина такой армирующей конструкции — 12 см.

    При необходимости вырезать отверстие над проходом для установки перемычки, над перекрытием будущего проема делают пазы глубиной, равной ширине угла. Длина паза больше ширины проема. Расчет основан на длине одного кирпича.

    Для надежной посадки вставленные углы должны быть надежно закреплены.В углу и стене делают зазоры, куда вставляются крепежные болты для привязки угла.

    Усиление проема в кирпичной стене

    Как работать с бетонной стеной?

    При снятии кирпича углы скрепляются между собой стальными полосами, приваренными к полкам. После этого крепеж снимается. Армирование вертикали производится швеллерами, приваренными к перемычке, которые образуют единую конструкцию.

    Вы можете переместить дверной проем в кирпичной стене, следуя описанной выше технологии.Необходимо соблюдать последовательность операций и заранее установить перемычки арматуры.

    Этот вид работ требует много времени. Сделать все быстро не получится. В отличие от кирпичной стены здесь прорезают дверной проем без установки перемычек. Бетонная панель выполнена цельной, поэтому не требует дополнительной опоры.

    При демонтаже прохода производится армирование. По толщине проема подбирается швеллер, который служит каркасом для верхней перекладины.Он поддержит вертикальные стенки проема.

    Резка бетона

    Работа с железобетонной стеной

    Бетонные стены делают несущими. Поэтому, как сделать проем в такой железобетонной стене, чтобы не разрушить постройку, указано в нормативных документах. Важно произвести правильный расчет арматурного каркаса. Самостоятельно такую ​​работу лучше не делать, чтобы избежать неприятных последствий.

    Такие изменения несущей конструкции требуют специального разрешения.Необходимо предоставить рабочий план и чертежи будущей перепланировки помещения. В документах учтены даже малейшие нюансы. Только в этом случае можно рассчитывать на одобрение работы архитектурной организацией. После получения разрешения можно приступать к работе.

    Сначала производится разметка будущего прохода. Причем делать это нужно с двух сторон от стены. Чтобы линии совпадали, в углах стены просверливаются пазы, и, начиная с них, проводят линии разметки.Затем просверливаются отверстия по периметру проема, с шагом 30 мм.

    Для обработки бетонных стен желательно иметь алмазные пилы. Они легко обрабатывают бетонные поверхности. Без них такая работа будет трудоемкой и трудоемкой.

    В перфорированной стене делается обвязка проема. Для этого используется металлический швеллер. Можно установить уголки, которые заранее приварены друг к другу.

    Канальное усиление проема

    Установка дверного проема на новое место

    Проем легче переместить, если это внутренняя стена.Это не переноска, поэтому каждый хозяин квартиры знает, как сдвинуть дверной проем. Вы можете обойтись без сложных расчетов и провести демонтаж, не опасаясь, что целостность постройки будет нарушена.

    Перекрытие выполняется из самых разных материалов:

    В такой стене легко сделать проход. Вы можете вырезать его, а можете выбить.

    Перед началом работы сделана разметка. На стене прорисовываются контуры проема. Причем необходимо учитывать габариты дверной коробки.Поэтому у контура должен быть запас в несколько сантиметров. В дальнейшем это поможет легко установить дверь.

    Чтобы вырезать проем, понадобится болгарка и алмазный диск. Только не пытайтесь вырезать сразу весь проем. Разделите участок на несколько частей, разрежьте каждую по очереди.

    Проем также можно выбить тяжелой кувалдой. Но перед началом работ перфорируйте стену с шагом 5 см. Стена сломается только по границам.

    Проем для раздвижных дверей

    В случае невысокой прочности материала проем обязательно укрепляют перемычкой. Если этого не сделать, он может разрушиться. Материал перемычки может быть:

    • брус;
    • металлический уголок;
    • канал.

    Для начала необходимо сначала сделать зазор, в который нужно вставить перемычку и закрепить. Она не даст рухнуть стене.

    Кирпич старый проем. Иногда в этом ненужном проходе делают каркас и обшивают гипсокартоном.Свободное пространство заполняется минеральной ватой. Результат — отличный уровень звукоизоляции.

    Помните, что прорыв в несущей стене нельзя проложить без разрешения. Для этого лучше пригласить профессионалов. Они произведут необходимые расчеты и сделают работу быстро и качественно.

    О том, как проделывают проемы в несущих стенах, вы узнаете из представленного видео.

    В контакте с

    Комментарии (1)

    К сожалению, пока нет комментариев или отзывов, но вы можете оставить свой…

    Новые статьи

    Новые отзывы

    Сергей

    Оценка

    Сергей

    Оценка

    Алексей

    Оценка

    Катерина

    Оценка

    Сергей

    Оценка

    Последние отзывы

    adminadmin

    Поделитесь статьей с друзьями:

    Похожие статьи

    Схема каркаса — SteelConstruction.info

    Большинство стальных конструкций, используемых в строительстве в Великобритании, можно сгруппировать следующим образом:

    • Стяжные рамы или «простая» конструкция, в которой балки и колонны рассчитаны на то, чтобы выдерживать только вертикальные нагрузки. Разъемы выполнены номинально штырьковыми.
    • Жесткие или сплошные рамы, в которых каркасная конструкция сконструирована таким образом, что соединения между элементами выдерживают моменты сопротивления.
    • Арочные конструкции, в которых силы передаются на землю в основном за счет сжатия внутри конструкции.
    • Натяжные конструкции, в которых силы передаются на землю за счет растяжения (или цепного действия) и за счет сжатия в столбах или мачтах, как в палатке.

    Стяжные рамы с номинально штифтовыми соединениями и вертикальными распорками предлагают очень конкурентоспособное по стоимости структурное решение и являются наиболее часто используемой структурной системой в зданиях. Конструкции с жестким каркасом предпочтительны, если нет возможности использовать вертикальные распорки, например, в полностью застекленных фасадах или в крупнопролетных конструкциях.В скрепленных рамах колонны рассчитаны на сопротивление главным образом усилиям сжатия. Колонны, используемые в жестких или непрерывных каркасах, также спроектированы так, чтобы противостоять изгибу.

    Арочные и натяжные конструкции зависят от свойств стали на сжатие и растяжение и следуют четко определенным принципам конструкции. Структуры напряжения обычно ассоциируются с выразительными внешними структурами. Натяжные элементы в виде тросов или стержней обычно крепятся к земле.

    [вверх] Компоненты из конструкционной стали

    Основные статьи: Стальные конструкции, Модульная конструкция, Композитная конструкция



    Формы профилей стальных открытых горячекатаных

    Архитекторам и дизайнерам доступен широкий спектр стальных компонентов, в том числе:

    Соединения на месте обычно выполняются болтовым соединением, в то время как сварка может быть предпочтительнее для заводских соединений.

    Производится широкий ассортимент стандартных горячекатаных стальных профилей, из которых проектировщики могут выбрать профиль, размер и вес, соответствующие конкретному применению. Это профили балки (UB), профили колонн с широкими полками (UC), параллельные полочные швеллеры (PFC), конструкционные полые профили (SHS) и угловые профили.



    Формы конструктивных полых профилей (СВС)



    Компоненты стандартного открытого стального профиля

    Современные открытые стальные профили имеют параллельные фланцы.Серийный размер изменяется с шагом примерно 50 мм по глубине для более мелких участков и около 75 мм для более глубоких участков. Внутренние размеры между фланцами определяются используемыми прокатными станами, поэтому внешние размеры могут изменяться в зависимости от веса секции. Стандартизация горячекатаных стальных профилей привела к принятию стандартных соединений, которые стали привычными в отрасли.

    На рисунке поясняются термины, используемые в отношении открытых горячекатаных профилей.Подробные размеры и характеристики профиля горячекатаного профиля, поставляемого British Steel и Tata Steel, доступны здесь.

    [вверх] Стальные балки



    Балки рассчитаны на сопротивление изгибающим моментам и поперечным силам. Формы горячекатаных профилей предназначены для достижения оптимальных свойств изгиба при использовании стали. В расчетной схеме равномерно нагруженных стальных балок обычно используются секции с отношением пролета к глубине от 18 до 20, т.е.е. при пролете 8 м стальная балка будет иметь глубину примерно 450 мм. В таблице приведены типичные отношения пролета к глубине для различных типов балок, используемых в различных системах перекрытий. Первичные балки простираются между колоннами, а второстепенные балки проходят между первичными балками и напрямую поддерживают плиту перекрытия.

    Типичное соотношение пролета / глубины
    Форма постройки Отношение пролета / глубины для различных балок
    Второстепенные балки Основные балки
    Балка стальная 18-20 13-15
    Балка композитная 22-25 16-18
    Балка сотовой связи + 20-27 15-18
    Балка перекрытия неглубокая 26-28
    Стальная ферма + 15-18 12-15

    Примечание:
    + Позволяет пропускать услуги через глубину балки

    [вверх] Композитные балки



    Балка кромочная композитная с композитным настилом

    Стальные балки могут быть спроектированы так, чтобы действовать совместно с бетонной плитой с помощью соединителей, работающих на сдвиг, обычно в виде сварных стальных шпилек, которые привариваются с постоянным шагом к верхнему фланцу стальной балки.Показана составная краевая балка с настилом из оцинкованной стали, ориентированная параллельно балке.

    Комбинированное действие значительно увеличивает прочность и жесткость стальной балки и, следовательно, может привести к более длинным пролетам для того же размера секции или, в качестве альтернативы, более легкие и мелкие секции могут использоваться для той же нагрузки и конфигурации пролетов. Для эффективного проектирования композитных балок отношение пролета к глубине балки находится в диапазоне от 22 до 25, поэтому композитная балка на 25–30% меньше по глубине, чем стальная балка, и на 30–40% легче по весу стали. .

    Композитный настил выдерживает нагрузки во время строительства без временной подпорки до пролета примерно до 4 м, в зависимости от профиля настила. Пролеты могут достигать примерно 5 м, если плита подпирать во время строительства. Альтернативной формой композитной балки является использование сборных железобетонных плит с бетонным покрытием.

    [наверх] Конструкционные системы в многоэтажных домах

    Основные статьи: Многоэтажные офисные здания, Системы перекрытий, Длиннопролетные балки, Фермы, Стяжные рамы, Сплошные рамы, Композитная конструкция



    Ростверк 7.Основные балки пролетом 5 м и второстепенные балки пролетом 9 м в композитной конструкции

    Расположение балок перекрытий в зданиях во многом зависит от расстояния между колоннами. Колонны по периметру здания обычно расположены на расстоянии от 5 до 8 м, чтобы поддерживать элементы фасада. В большинстве зданий второстепенные балки спроектированы таким образом, чтобы перекрывать большее расстояние в решетке перекрытия, поэтому изгибающий момент, которому они сопротивляются, аналогичен моменту изгиба основных балок, и поэтому они могут иметь ту же глубину, что и основные балки.

    Показана компоновка балок в сетке 7,5 м x 9 м, в которой основные балки охватывают меньшее расстояние сетки и выбираются такой же глубины, что и второстепенные балки. Когда соединители, работающие на срез, привариваются к стальному настилу, верхний фланец стальных балок не окрашивается. В идеале более тяжелые балки должны быть присоединены к полкам колонны, но это не всегда возможно, потому что более широкие балки, возможно, придется «надрезать», чтобы они поместились между полками колонны. При соединении широких балок с более узкими колоннами могут потребоваться специальные меры по детализации.

    В зданиях, где высота над головой ограничена, например, в проектах реконструкции, секции UC могут использоваться вместо секций UB в качестве неглубоких, хотя и более тяжелых балок.



    Длинные пролеты, коммерческие офисные помещения открытой планировки — Vulcan House, Шеффилд

    Во многих зданиях проектирование более длинных внутренних пролетов обеспечивает более гибкое планирование пространства. Для изготовления длиннопролетных первичных или вторичных балок могут использоваться различные системы конструкционной стали.Эти системы с большим пролетом обычно используют принципы композитной конструкции для увеличения их жесткости и прочности и часто обеспечивают интеграцию услуг в пределах их глубины через отверстия в перемычках балок.

    Конструкция неглубокого перекрытия отличается от других стальных конструкций тем, что не требует дополнительных балок, кроме стяжных элементов для соединения колонн для обеспечения прочности и устойчивости конструкции во время строительства.

    [вверх] Ячеистые балки

    Корончатые или ячеистые балки являются примерами элементов с более длинными пролетами, которые имеют большие, как правило, правильные отверстия в пределах глубины стенки.Эти балки обеспечивают большую конструктивную эффективность за счет увеличения глубины сечения при заданном использовании стали и обеспечивают несколько маршрутов для обслуживания. Ячеистые балки имеют большую архитектурную привлекательность из-за своей кажущейся легкости и отличительного внешнего вида на длиннопролетных крышах и перекрытиях.

    В зубчатой ​​балке перегородка прокатанного профиля разрезается по длине балки в форме шестиугольной «волны». Две части разделяются, смещаются, а затем свариваются вместе, чтобы получить более глубокое сечение.

    • Изготовление ячеистой балки

    (изображения любезно предоставлены Kloeckner Metals UK Westok)



    В ячеистой балке перегородка прокатанного профиля разрезается для образования круглых или удлиненных отверстий. Диаметр отверстий может варьироваться от 0,5 до 0,8 глубины балки.Ячеистые балки конструктивно эффективны и открывают множество архитектурных возможностей. При формировании из прокатных стальных профилей верхняя и нижняя части ячеистой балки могут быть разных размеров, а секции можно легко регулировать и изгибать перед процессом сварки. В этом процессе образуется очень мало отходов, и все обрезки стали на 100% перерабатываются. Пример системы перекрытия с использованием ячеистых балок показан справа.

    Когда балки изготавливаются из трех стальных пластин, размеры полок могут варьироваться, но толщина стенки остается постоянной.Размеры проемов вдоль балок также можно изменять в соответствии с требованиями обслуживания.

    Ячеистые балки наиболее целесообразно использовать для длинных пролетов с умеренными нагрузками, таких как второстепенные балки в ростверках перекрытий или в конструкциях крыш. Обычные круглые отверстия в ячеистой балке очень эффективны для распределения круглых воздуховодов в зданиях с тяжелым обслуживанием. Удлиненные отверстия можно разместить ближе к середине пролета (как показано на рисунке), где поперечные силы низкие.



    Выпуклые ячеистые кровельные балки
    (Изображение любезно предоставлено Kloeckner Westok)

    [вверх] Балки с большими отверстиями в стенках



    Большое прямоугольное отверстие в стенке с усилением в стальной балке

    В составных балках в перегородке могут быть образованы большие отверстия для прохождения услуг в пределах глубины балки.Большие отверстия обычно имеют прямоугольную форму, но более правильные отверстия обычно имеют круглую форму. Сварные ребра жесткости, расположенные горизонтально над и под проемами, увеличивают размер и соотношение сторон проема, которые можно использовать. Для схемного проектирования составных балок с разной формой проемов рекомендуется:

    • Глубина проема обычно должна составлять от 50 до 70% глубины балки
    • Круглые отверстия можно размещать на расстоянии половины их диаметра (как для ячеистых балок).
    • Большие прямоугольные проемы следует размещать в средней трети пролета балки и иметь отношение длины к глубине не более 2, если не используются горизонтальные ребра жесткости.
    • Расстояние между краями прямоугольных проемов или до соединений второстепенных балок, как правило, не должно быть меньше, чем наибольшая из глубины балки или длины проема.
    • Для широких прямоугольных проемов горизонтальные ребра жесткости должны выходить за проем как минимум на 150 мм.


    Отверстия в стенках длиннопролетных балок для прохода служебных помещений

    Показано поперечное сечение перфорированной балки. В этом случае глубина проема составляет 400 мм, а глубина балки 600 мм подходит для пролета до 15 м. Как показано, общая глубина пола с учетом фальшпола и подвесного потолка составляет приблизительно 1,05 м.

    [вверх] Конструкция неглубокого перекрытия



    В системах неглубокого перекрытия используются стальные балки, нижний фланец которых шире верхнего.Это могут быть собственные прокатные профили, USFB или плоская стальная пластина, приваренная к нижнему фланцу стандартной секции UC. Более широкий нижний фланец поддерживает плиту перекрытия, так что балка частично заключена в глубину перекрытия, что приводит к структурной системе без балок, выступающих вниз, что приводит к уменьшению высоты пола до пола. Плита перекрытия может быть в виде сборных железобетонных блоков, пустотелых бетонных блоков или глубокого композитного стального настила, в обоих случаях поддерживающих монолитный бетон, который размещается на уровне или над верхней полкой балки.

    Пролеты от 6 до 9 м могут быть достигнуты в обоих направлениях. Общая глубина пола обычно составляет от 300 до 350 мм, в зависимости от требований к контролю вибрации пола и обеспечению огнестойкости и звукоизоляции. Частичное покрытие стальной балки бетоном означает, что, как правило, обеспечивается огнестойкость в течение 60 минут, а огнестойкость в течение 90 или 120 минут может быть достигнута за счет использования дополнительной арматуры или защиты нижней стальной плиты.

    Балка UC может быть заменена прямоугольной полой секцией (RHS) при использовании в качестве краевой балки из-за ее жесткости на кручение и аккуратного края, который она обеспечивает на линии фасада.В некоторых случаях это может быть желательно визуально, например, для полностью застекленных фасадов. Кроме того, прикрепление облицовки к секции RHS может быть проще, чем к бетонной плите или закрытой стальной секции.

    [вверху] Обзор пролетов конструктивных вариантов

    Типичные пролеты и структурные глубины для различных стальных и бетонных конструкций показаны в таблицах. Общая глубина этажа включает служебную и потолочную зону и, при необходимости, фальшпол.Для систем с большими пролетами услуги обычно включаются в конструктивную глубину, то есть с отверстиями в стенках в балках. Общая глубина конструкции и обслуживания от 1 до 1,2 м (включая 120 мм для потолка) обычно используется при планировании многоэтажных зданий, в зависимости от пролета.



    Диапазон различных вариантов конструкции

    Для офисов и многих других типов зданий 3 м используется в качестве глубины от пола до потолка, и в этом случае зона от пола до пола составляет от 4 до 4.2м. Для некоторых типов зданий допустима внутренняя высота 2,7 м, в этом случае общая площадь пола составляет от 3,6 до 4 м.

    Типичная высота пола
    Тип проекта Типовая этажность + Высота (мм)
    Офис престижа 4,0 — 4,2 м
    Спекулятивная контора 3,6 — 4,0 м
    Проект реконструкции 3.5 — 3,9 м

    Примечание:
    + Высота от пола до потолка плюс глубина этажа, включая услуги

    [вверху] Столбцы



    Элемент сращивания колонн, используемый в высотном здании в Лондоне

    Колонны в скрепленных каркасах обычно представляют собой секции UC, которые соединяются (соединяются) продольно в соответствующих точках, обычно каждые два или три этажа в высотных зданиях.Соединения балки с колонной выполняются либо с фланцами колонны (соединения по главной оси), либо с стенкой колонны (соединения по малой оси). Также может возникнуть необходимость в локальном усилении колонн в точках передачи нагрузки, например, для балок с моментными соединениями. Для 3–5-этажных зданий отправной точкой является колонна 254 x 254 UC, а для 6–8-этажных зданий предпочтительнее 305 x 305 UC.

    Квадратные или круглые полые профили очень эффективны при сжатии из-за их повышенного сопротивления продольному изгибу по сравнению с открытыми профилями.Как круглые (CHS) секции, так и квадратные (SHS) широко используются в качестве тонких колонн. Основной проблемой конструкции является соединение с торцом колонны, которое часто представляет собой сварную пластину оребрения с болтами к стенке балки. Соединения на торцевой пластине можно использовать с расширяющимися анкерами или запатентованными «глухими» креплениями.

    Колонны могут быть спроектированы для достижения большей прочности на сжатие и огнестойкость за счет бетонного покрытия (в случае H-образных секций) и бетонного заполнения (в случае пустотелых секций).Например, заполнение между фланцами колонны с Н-образным сечением без армирования может повысить ее огнестойкость до 60 минут при сохранении тех же внешних размеров сечения. Заполнение пустотелых профилей бетоном позволяет повысить их огнестойкость до 60 минут без армирования и до 120 минут с армированием.

    В таких конструкциях, как портальные рамы, где изгибающие моменты являются преобладающей формой нагрузки, UB-секции обычно используются для колонн.

    [вверх] Фермы и решетчатые балки



    Длиннопролетные изогнутые фермы крыши
    Robin Hood Airport, Doncaster
    (Изображение предоставлено Tubecon)

    Фермы и решетчатые фермы используются в длиннопролетных системах кровли и перекрытий. Термин «ферма» обычно применяется к крышам, которые могут быть скатными, тогда как решетчатые фермы обычно используются в качестве длиннопролетных балок перекрытия, которые более нагружены и не имеют ската.

    Фермы и решетчатые фермы часто проектируются так, чтобы их было видно, поэтому выбор используемых элементов и их соединений важен для проектного решения.

    Фермы и решетчатые фермы представляют собой треугольные или прямоугольные сборки элементов растяжения и сжатия. Слово «решетка» относится к использованию распорок N-типа или W-типа вдоль элемента. Верхние и нижние пояса обеспечивают сопротивление сжатию и растяжению при общем изгибе, а наклонные элементы жесткости противостоят силам сдвига.

    Можно создать самые разные кровельные фермы. Каждый из них может различаться по общей геометрии и по выбору отдельных элементов внутри них. Фермы могут быть спроектированы так, чтобы следовать профилю крыши, который также может быть изогнутым, тогда как решетчатые фермы используются как длинные перекрывающие балки. Фермы или решетчатые фермы могут иметь несколько основных форм, и они изготавливаются путем соединения стандартных секций болтами или сваркой. Для пролетов до 20 м достаточно использовать уголки, тройники и полые более легкие профили.Для очень длинных пролетов могут потребоваться полые профили UC или более тяжелые. Стяжки обычно легче хордовых.



    Изогнутая треугольная ферма в аэропорту Гамбурга

    Крепежные (диагональные) элементы обычно имеют W или N-образную форму. В N-образной форме ориентация элементов жесткости обычно изменяется в середине пролета, как показано ниже. В W-образной форме элементы часто изготавливаются из трубчатых секций, поскольку они эффективны в качестве элементов жесткости, которые действуют попеременно при растяжении и сжатии.В легких зданиях подъем ветра может быть значительным и может вызвать изменение сил, действующих на ферму.

    Триангулированные фермы часто используются в длиннопролетных конструкциях, поскольку они очень устойчивы благодаря своей форме. Нормальная форма — треугольник, направленный вниз, чтобы второстепенные балки перекрывали верхние пояса. Показан хороший пример изогнутой треугольной фермы в аэропорту Гамбурга. Эти фермы опирались на наклонные трубчатые кронштейны.

    [вверх] Космические рамки



    Двухслойная пространственная каркасная крыша, окружающая уличный пейзаж в центре Виктории в Белфасте

    «Пространственная» рама — это форма конструкции, которая покрывает большие площади с использованием сборок небольших структурных компонентов, которые соединяются в заранее сформированных узлах.Они представляют собой трехмерные узлы, которые обычно состоят из элементов растяжения и сжатия, соединенных наклонными связями. Круглые полые секции (CHS) обычно используются в космических каркасах, поскольку их толщина стенок может варьироваться в соответствии с усилиями в элементах при сохранении постоянного внешнего диаметра. Существуют три основные формы поддержки пространственных рам, которые определяют силы, которым они подвержены:

    • Точечная поддержка столбцами в четырех и более позициях
    • Множественная поддержка по строкам столбцов или «деревьям столбцов».
    • Сплошная кромочная опора.

    Показан пример многоточечных опор для двухслойной пространственной рамы над пешеходной улицей в центре Виктории в Белфасте.

    [вверх] Формы связей в раскосных рамах



    Крестовины в Академии Всех Святых, Челтенхэм
    (Изображение любезно предоставлено William Haley Engineering Ltd.)

    Конструкционные рамы с точечным соединением должны быть закреплены в вертикальном и горизонтальном направлениях.Устойчивость здания зависит от формы и расположения распорок. Другие элементы, противодействующие боковым силам, такие как бетонные стержни, могут быть соединены перекрытиями или горизонтальными связями. Для простоты вертикальные распорки размещаются в фасаде или внутренних перегородках. В идеале линия связи должна быть на центральной линии основных колонн, но это может противоречить расположению внутренней обшивки внешних стен, и поэтому может возникнуть необходимость объединить конструкции связи и стены, не вызывая тепловых мостиков.

    Наиболее распространенным расположением распорок в многоэтажных зданиях является распорка «X», «V» или «K» с использованием стальных уголков или круглых полых профилей. Перевернутая V-образная распорка предпочтительна там, где большие отверстия, например двери, требуются в подпорном отсеке.



    Анкерные стержни, соединенные с круговым кольцом в крестообразных связях для малоэтажного дома

    В X-образной форме элементы могут быть спроектированы так, чтобы противостоять как растяжению, так и сжатию или только растяжению, что приводит к более тонким элементам.Натяжные стержни или плоские пластины неэффективны при сжатии, и, следовательно, при использовании этих элементов силам сопротивляется только растяжение. Показан пример X-образной связи с использованием анкерных стержней, соединенных с круглым кольцом. Этот тип деталей часто используется как в визуально открытых, так и в скрытых связях, но напряжение, которое может возникнуть в стяжке, ограничивается изгибом соединительного кольца.



    Элементы полого профиля квадратного сечения, используемые в X-образных распорках в 10-этажном жилом доме

    В формах K и V-образных распорок элементы должны быть спроектированы таким образом, чтобы выдерживать растяжение и сжатие.В этом случае натяжные стяжки невозможны. В X-образных рамах с круглыми или квадратными полыми профилями (SHS) элементы также спроектированы на сжатие, а детали стыковки позволяют соединять четыре стяжных элемента в точках пересечения. Показан пример открытой X-образной распорки с использованием секций SHS. Сдвиговые силы, которым может противостоять эта система, также зависят от сопротивления срезу болтов в месте соединения.

    Плоские стальные пластины могут использоваться, когда они необходимы для размещения в полости кирпичной кладки или в двухслойных перегородках.Обычно в X-образных распорках используются плоские пластины, которые действуют при растяжении.

    [наверх] Конструкционные системы в одноэтажных домах

    Основные статьи: Одноэтажные промышленные здания, Рамы порталов, Моментостойкие соединения



    Планировка одноэтажного дома

    Самый экономичный способ ограждать большое пространство — использовать серию двухмерных «жестких» рам, которые расположены с равными интервалами вдоль одной оси здания.Для одноэтажных зданий стабильность достигается в двух направлениях либо за счет использования жесткого каркаса, диагональных связей, либо за счет опорного действия бетонных стен или стержней. Жесткое обрамление может быть достигнуто в одном направлении за счет использования сопротивляющихся моментов соединений, но редко используется в другом направлении, которое, следовательно, закреплено традиционными скобами.

    [вверху] Выставляем раму

    Рама может быть открытой, но также может выходить за пределы фасада или крыши, образуя внешнюю конструкцию.Если каркас полностью расположен вне облицовки, он выражается во внешнем облике здания. В качестве альтернативы рама может быть расположена полностью внутри ограждающей конструкции. Между этими двумя крайностями взаимодействие рамы и облицовки устанавливает дополнительный диапазон визуальных и пространственных отношений.



    Показан простой пример рамной конструкции, которая продолжается за пределы оболочки здания для визуального эффекта.В этом случае перфорированные ячеистые балки увеличивают легкость конструкции, сохраняя при этом ее основную функцию в качестве жесткого каркаса.

    Там, где стальная конструкция проникает через ограждающую конструкцию здания, следует позаботиться о минимизации потерь тепла через тепловые мосты.

    [вверх] Конструкции рамы портала



    Рама многоярусного портала во время строительства
    (Изображение любезно предоставлено компанией Severfield (Design & Build) Ltd.)

    Каркасные конструкции портала представляют собой примеры жестких рам и являются наиболее распространенной формой ограждений для пролетов от 20 до 50 м. Рамы порталов обычно изготавливаются из горячекатаных открытых профилей, хотя они могут быть выполнены из решетчатых или сборных балок. Они закреплены условно (посредством X- или K-распорок) в ортогональном направлении в боковых стенках или иногда между внутренними колоннами.

    Как правило, портальные каркасные конструкции используются в одноэтажных зданиях или ограждениях промышленного типа, где основным требованием является создание большого закрытого объема, такого как спортивный зал или распределительный центр.Как таковые, эти сооружения не могут иметь архитектурного значения. Однако основные принципы могут быть использованы в ряде более интересных архитектурных приложений, например, при формировании изогнутых стропил или при использовании перфорированных балок.

    Элементы каркаса обычно состоят из стропил и колонн с жесткими связями между ними. Суженные бедра вводятся для усиления стропил на карнизах и для создания соединений, устойчивых к моменту. Связи крыши и стен важны для общей устойчивости конструкции.Элементы рамы портала показаны на рисунке.



    В таблице представлены некоторые общие рекомендации по проектированию конструкций портальной рамы. Минимальный уклон крыши с учетом прогибов обычно принимается равным 6 °. Колонны часто тяжелее стропил, а высота колонн составляет примерно одну пятую от пролета рамы. Расстояние между каркасами зависит от перекрывающих возможностей прогонов и снеговой нагрузки.

    Указания по проектированию портальной рамы
    Параметр Типичное значение
    Пролет портальной рамы от 15 до 50 м
    Расстояние между рамками от 5 до 8 мес.
    Уклон крыши от 5 ° до 10 °
    Глубина стропил от диапазона / 50 до диапазона / 60
    Отношение пролета к высоте колонны с 4 по 7
    Вес колонны (кг / м) 1.От 5 до 2 × вес стропила (кг / м)
    Длина руки 10% диапазона
    Глубина окантовки 2 × глубина стропил
    Расстояние между прогонами от 1,5 до 2 м +

    Примечания:

    • Без кранов или тяжелых дополнительных грузов
    • + Расстояние между прогонами уменьшено около бедра для обеспечения устойчивости бедра


    Многоквартирный дом типа «Удачи и промахи» в процессе строительства

    Двухпролетные порталы часто проектируются по принципу «ударил и промахнулся», в котором чередующиеся внутренние колонны заменены продольной стержневой балкой, которая проходит между «ударными» колоннами и поддерживает точечную нагрузку от недостающей колонны.

    Форма мансардной крыши может быть создана из линейных элементов с помощью сварки или болтов. Этот подход может быть расширен за счет огранки более коротких линейных участков для образования «псевдодуги».



    Вместо наклонных стропил можно использовать гнутые балки. Радиус изгиба обычно такой, чтобы облицовку можно было установить до кривизны крыши. Однако некоторые системы облицовки, такие как глубокие композитные панели, могут быть менее устойчивы к такому типу деформации на месте.

    На изображении показано интересное архитектурное решение, в котором соединение закрепленной балкой с колонной в раме портала выполнено с сопротивлением моменту за счет использования связующего элемента с колонной. Таким образом, галстук передает момент колонне.

    [наверх] Дополнительная литература

    • Руководство конструктора по металлу, 7-е издание. Редакторы Б. Дэвисон и Г. В. Оуэнс. Институт стальных конструкций 2012
    • Архитектурный дизайн из стали — Требилкок П. и Лоусон Р. М., опубликованные Spon, 2004 г.

    [вверху] Ресурсы

    [вверху] См. Также

    Минимальный шаг для гофрированной металлической крыши

    В основном бывают двух типов крыш: скатные и плоские.Используемые в основном для промышленных, коммерческих или производственных объектов, варианты плоских кровель не так многочисленны, как скатные. Сделанные в основном из битума, резиновых мембран или даже смолы, эти крыши имеют очень небольшой наклон, чтобы вода стекала.

    Не может быть пустот, швов, трещин и т. Д., Иначе вода найдет себе выход. Пондинг — огромная проблема, хотя на некоторых плоских крышах водосток достигает середины крыши и попадает в водосточную систему. Есть некоторые жилые плоские крыши, но скатная кровля встречается гораздо чаще.

    С скатными крышами забирать воду из дома намного проще. Чем круче склон, тем легче дождевой воде и другим осадкам попадать в желоба. Если это не очень крутой склон, вода может не стекать, что вызывает проблемы.

    При выборе кровельного покрытия важно знать, какой у вас уклон крыши. Хотя в разных юрисдикциях могут быть разные правила, даже плоские крыши должны иметь общий уклон не менее дюйма на каждые 12 дюймов.Отсюда разные поверхности крыши нуждаются в разных уклонах.

    Металлические кровельные системы, такие как крыша со стоячим фальцем или гофрированная металлическая кровля, идеально подходят для использования с низкими уклонами, которые не являются «плоскими» крышами. Эти металлические панели выпускаются в виде больших листов, которые покрывают всю длину вашей крыши от конька до желоба. Это означает, что у воды меньше возможностей попасть под материал.

    Еще одним преимуществом фальцевых или гофрированных панелей крыши является то, что дождевая вода направляется, чтобы уравновесить вес воды на крыше.Это также сводит к минимуму образование больших скоплений воды, обеспечивая лучшую защиту кровельного материала. Для этих панелей общепринятый уклон составляет не менее 2 дюймов на 12 дюймов. Хотя, очевидно, чем больше уклон, тем лучше.

    Для алюминиевой черепицы уклон составляет 3 дюйма на каждые 12 дюймов. Швов и креплений у битумной черепицы больше, поэтому имеет смысл сделать более крутой шаг, чем у панелей. Однако этот уклон можно минимизировать, если использовать дополнительные герметики или специальные подкладки.

    Для небольшой перспективы асфальт или композитная черепица нуждаются в уклоне не менее четырех дюймов на 12 дюймов. Минимальный уклон для сланцевой и глиняной плитки составляет 4 дюйма на 12 дюймов, а для сланцевой черепицы. Эти шаги могут быть уменьшены с помощью утвержденных подкладок. Ознакомьтесь с кодами и спецификациями в вашем регионе.

    Преимущества алюминиевой кровли

    В большинстве жилых домов наклон крыши, покрывающей дом, не вызывает беспокойства, потому что они построены специально для традиционной черепицы.Независимо от наклона металлическая кровля предлагает лучшую долгосрочную защиту для вашего дома. По долголетию и разнообразию.

    Металлические кровельные материалы и монтаж на вершине горы выдерживают испытание временем. Практически не требует обслуживания, это действительно обновление типа «установил и забыл». Мы предлагаем пожизненную гарантию на каждый проект. Мы уверены, что вам больше не придется беспокоиться о своей крыше без пропорционального распределения и передачи.

    Mountaintop Metal Roofing предлагает широкий ассортимент продукции Permalock, одного из самых надежных производителей крыш в отрасли.От гладкой черепицы, черепицы под дерево и сланец до кедра и профилей со стоячим швом — у нас есть тот вид, который вы, ну, ну, ищете. Имея на выбор более 200 цветов и различные варианты отделки, мы сможем подобрать любую архитектуру.

    Если вы хотите купить новую крышу по необходимости или для улучшения внешнего вида вашего дома, свяжитесь с компанией Mountaintop Metal Roofing для бесплатной оценки. В отличие от других кровельщиков, алюминиевые кровли — это все, что мы делаем. Работая с нами, вы можете быть уверены, что работа будет выполнена правильно с первого раза.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
