Вальмовая крыша онлайн калькулятор: онлайн калькулятор с чертежами стропил

3D Расчет вальмовой крыши – Онлайн-калькулятор с чертежами

Также можно рассчитать

Выберите проекцию:

• Чертеж стропильной системы со стороны бокового ската вальмовой крыши
• Чертеж стропильной системы со стороны вальмы
• Чертеж стропильная системы вальмовой крыши (сверху)
• Чертеж малых стропил вальмовой крыши (левые)
• Чертеж малые стропил вальмовой крыши (правые)
• Чертеж диагональных стропила вальмовой крыши
• Чертеж центральных/промежуточных стропил вальмовой крыши
• Обрешетка на вальмовом скате
• Чертеж обрешетки на боковом скате вальмовой крыши
• Чертеж спила на стыке мауэрлатов вальмовой крыши
• Чертеж кровельных листов на вальмовом скате вальмовой крыши
• Чертеж кровельных листов на боковом скате

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Мауэрлат под боковыми скатами

Мауэрлат под вальмовыми скатами

• Ширина: 15 см

• Толщина: 15 см

• Длина: 570 см

Дом

• Ширина: 600 см

• Длина: 1000 см

• Высота стены: 400 см

• Толщина стены: 30 см

Крыша

• Высота: 300 см

• Свес: 50 см

• Угол: 43. 67 °

• Площадь: 107.735 м²

Коньковый брус

• Ширина: 15 см

• Длина: 405 см

• Толщина: 5 см

Центральное/промежуточное стропило

• Угол спила: 46.33 °

• Размер спила: 14.32 см

• Длина: 494.77 см

• Ширина: 15 см

• Толщина: 5 см

• Длина по скату крыши: 480.45 см

• Длина от конька до запила: 411.32 см

• Длина снизу от конька до запила: 404.4 см

• Длина от запила до конца свеса: 69.13 см

• Глубина запила вдоль стены (вертикально): 4.77 см

• Глубина запила по опоре (горизонтально): 5 см

Диагональное стропило

• Угол спила: 55. 98 °

• Размер спила: 10.13 см

• Длина: 603.07 см

• Ширина: 15 см

• Толщина: 5 см

• Длина по скату крыши: 592.95 см

• Длина от конька до запила: 504.61 см

• Длина снизу от конька до запила: 500.8 см

• Длина от запила до конца свеса: 88.33 см

• Глубина запила вдоль стены (вертикально): 2.13 см

• Глубина запила по опоре (горизонтально): 3.16 см

• Выступ: 3.02 см

Малое стропило

• Расстояние между досками: 60 см

• Угол спила: 46.33 см

• Размер спила: 14.32 см

• Длина: 494.77 см

• Ширина: 15 см

• Толщина: 5 см

• Длина от запила до конца свеса: 69. 13 см

• Глубина запила вдоль стены (вертикально): 4.77 см

• Глубина запила по опоре (горизонтально): 5 см

• Размер спила около диагональной стропилы: 6.91 см

Обрешетка

• Угол схождения ската крыши: 54.12 °

• Размер спила: 7.23 см

• Толщина: 2.5 см

• Ширина: 10 см

• Расстояние между досками: 30 см

Пароизоляция

Расстояния между малыми стропилами

• s 1: 60 см

• s 2: 60 см

• s 3: 60 см

Длины малых стропил

• s 1: 392.6 см

• s 2: 302.74 см

• s 3: 212. 87 см

• s 4: 123 см

Расстояния между центральными/промежуточными стропилами

• c 1: 65 см

• c 2: 60 см

• c 3: 60 см

• c 4: 60 см

• c 5: 60 см

• c 6: 65 см

Расстояния между досками обрешетки

• D 1: 30 см

• D 2: 30 см

• D 3: 30 см

• D 4: 30 см

• D 5: 30 см

• D 6: 30 см

• D 7: 30 см

• D 8: 30 см

• D 9: 30 см

• D 10: 30 см

• D 11: 30 см

• D 12: 23. 9 см

Размеры досок обрешетки на вальмовом скате

• L 1: 703.45 см

• L 2: 645.59 см

• L 3: 587.73 см

• L 4: 529.86 см

• L 5: 472 см

• L 6: 414.14 см

• L 7: 356.28 см

• L 8: 298.41 см

• L 9: 240.55 см

• L 10: 182.69 см

• L 11: 124.82 см

• L 12: 66.96 см

• L 13: 17.92 см

Размеры досок обрешетки на боковом скате

• L 1: 1103.27 см

• L 2: 1045.41 см

• L 3: 987.55 см

• L 4: 929.69 см

• L 5: 871. 82 см

• L 6: 813.96 см

• L 7: 756.1 см

• L 8: 698.23 см

• L 9: 640.37 см

• L 10: 582.51 см

• L 11: 524.65 см

• L 12: 466.78 см

• L 13: 417.74 см

Листы кровельные (фронтальный скат)

• ST 1: 125 x 250 см

• ST 2: 125 x 250 см

• ST 3: 125 x 250 см

• ST 4: 125 x 250 см

• ST 5: 125 x 250 см

• ST 6: 125 x 250 см

• ST 7: 13.45 x 250 см

• ST 8: 125 x 248.9 см

• ST 9: 125 x 248.9 см

• ST 10: 125 x 248.9 см

• ST 11: 18. 51 x 248.9 см

Листы кровельные (боковой скат)

• ST 1: 125 x 250 см

• ST 2: 125 x 250 см

• ST 3: 125 x 250 см

• ST 4: 125 x 250 см

• ST 5: 125 x 250 см

• ST 6: 125 x 250 см

• ST 7: 125 x 250 см

• ST 8: 125 x 250 см

• ST 9: 125 x 250 см

• ST 10: 68.27 x 250 см

• ST 11: 125 x 248.9 см

• ST 12: 125 x 248.9 см

• ST 13: 125 x 248.9 см

• ST 14: 125 x 248.9 см

• ST 15: 125 x 248.9 см

• ST 16: 125 x 248.9 см

• ST 17: 73.33 x 248.9 см

Материалы конструкции

Мауэрлат под вальмовыми скатами

Мауэрлат под боковыми скатами

Коньковый брус

• Ширина: 15 см

• Толщина: 5 см

• Длина: 405 см

• Количество: 1 шт

• Объём: 0. 03 м³

Центральные/промежуточные стропила

Диагональные стропила

Малые стропила

Контр-обрешетка

Обрешетка

Пароизоляция

• Ширина: 100 см

• Итоговая длина: 11050 см

• Площадь: 110.5 м²

• Количество рулонов: 12 шт

Листы кровельные

• Ширина: 125 см

• Длина: 250 см

• Количество: 53 шт

• Площадь: 165.625 м²

Утеплитель

• Толщина: 15 см

• Объём: 11.392 м³

Указанные «Размеры»

Отображение

• Единицы измерения: см

• Цвет чертежа: цветной

Тип кровли

• Жёсткая:  selected

Крыша

• Высота: 300 см

• Свес: 50 см

Дом

• Ширина: 600 см

• Длина: 1000 см

• Толщина стены: 30 см

• Высота стены: 400 см

Мауэрлат

• Ширина: 15 см

• Толщина: 15 см

Стропило

Пароизоляция

• Ширина: 100 см

• Длина: 1000 см

• Нахлест сверху: 0 см

• Нахлест сбоку: 15 см

Контр-обрешетка

• Толщина: 3 см

Обрешетка

Листы ОСП

• Ширина: 125 см

• Длина: 250 см

• Толщина: 1. 4 см

Листы кровельные

• Ширина: 125 см

• Длина: 250 см

• Нахлест сверху: 15 см

• Нахлест сбоку: 10 см

{{/fields}}

{{/groups}} {{#isCaption}}

Обратите внимание:

• Зеленым выделены допустимые значения расчета.
• Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
• Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.

{{/isCaption}}

Калькулятор расчета вальмовой крыши

Поиск для:

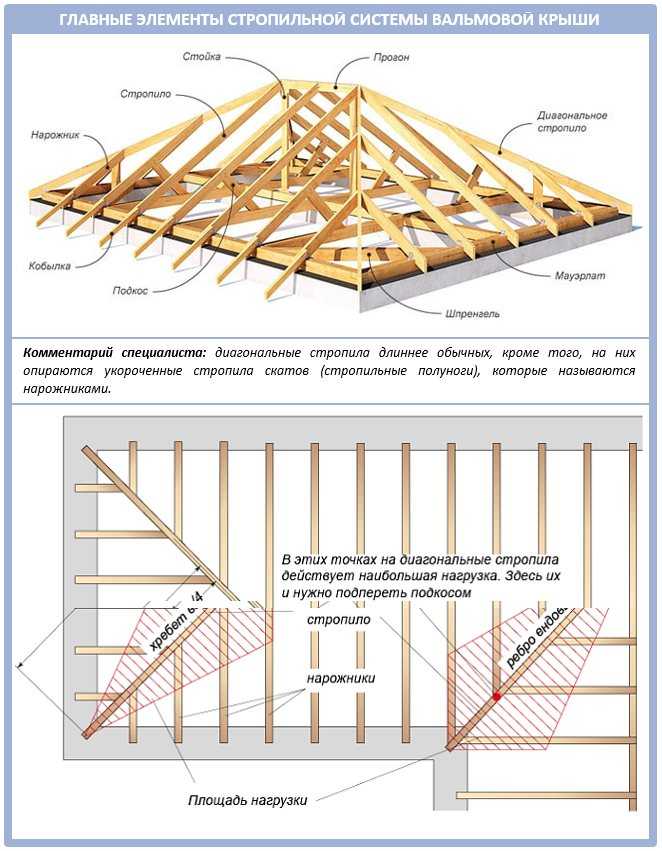

Вальмовая крыша — вид крыши с четырьмя скатами, причём торцовые скаты имеют треугольную форму (называются «вальмы») и простираются от конька до карниза. Два других ската трапецеидальной формы. В случае, если торцовые скаты обрываются, не доходя до карниза, крыша называется полувальмовой (голландской).

Калькулятор расчета вальмовой крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м²

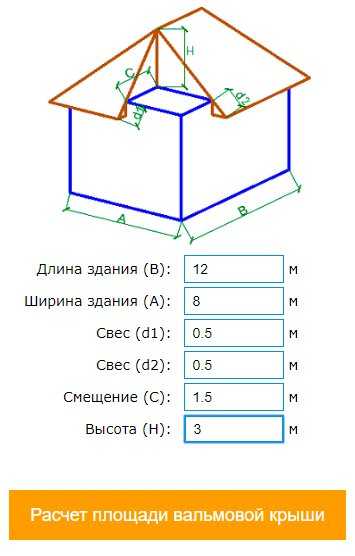

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Онлайн калькулятор для расчета строительных материалов на строительство вальмовой крыши с учетом климатических условий

Вальмовая крыша: она четырёхскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, — треугольники (они называются вальмами). Разновидностями вальмовой крыши являются полувальмовая и датская крыши (гибрид вальмовой и двускатной; в верхней части коротких скатов расположены фронтоны, что позволяет встроить полноценные вертикальные оконные блоки). В Японии (и Китае) существует аналог датской крыши, который называется иримойя (irimoya, японск.)

людей нашли эту статью полезной. А Вы?

Калькулятор каркаса вальмовой крыши — дюйм

?

Всегда показывать полное меню

Прилепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переход от квадратного к круглому и от квадратного к квадратному — полномасштабные шаблоны для печати

Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

Деталь соединения стропил

Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.

Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.

Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.

Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

Щелкните левой кнопкой мыши, отпустите, а затем перетащите, чтобы измерить масштаб на диаграмме ниже. Увеличьте масштаб для более точных измерений.

Угол крыши
Свес
Весы

Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:

1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)

2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)

3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)

Расширения крыши крыльца

Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора.
Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина конька,
в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши,
с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

Наверх ↑

Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
Если длина пристройки составляет половину длины пристройки, то 2 бедра упираются в существующую стену 90 158 на 90 159, а крыша достигает пика.
(без гребня), как половина пирамиды. ②

Если длина удлинителя 90 158 меньше, чем 90 159 удвоенной ширины, 2 бедра встретятся до того, как достигнут существующей стены, и вам понадобится гребень, выходящий из
существующая стена под углом 90°, чтобы соединить бедра в месте их соединения. В этом случае вы можете ввести длину пристройки в поле «Ширина стены».
и удвойте ширину пристройки в «Длину стены», затем «разрежьте диаграмму пополам» вдоль по центру.
(переместите или добавьте 2 общих, чтобы они стали опорными пластинами на существующей стене) ③

Калькулятор бедренной крыши онлайн 3D (стропила, ферма, угол, площадь)

также см.

Дисплей

Единиц длины:

DU

Технические рисунки Цвет:

CL

Тип Материал. UH

Твердая (например, черепица или металлическая кровля)

US

Мягкая (например, мембранная кровля)

Крыша

Высота крыши:

90свес TH0003

TC

Здание

Ширина здания:

HW

Длина здания:

HL

. heperior purlin)

Ширина:

МВт

Высота:

MT

РАФТЕР

Birdsmouth Seat Seat:

RG

Глубина плода.0004 RW

Rafter thickness:

RT

Rafters spacing:

RS

Roofing underlayment

Width:

DW

Length:

DL

Headlap:

DT

SODELAP:

DS . 0352

Толщина:

LT

Бэттенс.

Кровельные материалы (листы или куски)

Ширина:

SW

Длина:

SL

Нахлест (нахлест сверху):

4

2

СПОСОВАНИЕ:

SS

Выберите Рисунок:

• Диаграмма каркаса крыши бедренной крыши (основная сторона крыши)
• Планы крыши крыши. Схема нарожников (левая сторона: №s5-s8, s9-s12, s21-s24, s29-32)
• Схема нарожников (правая сторона: №s1-s4, s13-s16, s17-s20, s25-28)
• Схема вальмовых стропил
• Схема простых стропил
• Обрешетка, обрешетка (сторона вальмового конца)
• Кровельная рейка, рейка (основная сторона крыши)
• Стеновая пластина или вырез нижнего прогона (угловое соединение)
• Схема материалов кровельного покрытия (вершина)
• Схема кровельного покрытия (основная крыша)

{{#isCovered} }

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Стеновая пластина, нижний обгон (сторона главной крыши)

Стеновая пластина, нижний обгон (сторона вальмового конца)

• Ширина: 15 cm

• Thickness:  15 cm

• Length:  570 cm

Building

• Building width:  600 cm

• Building Length:  1000 cm

• Высота стены: 400 см

• Толщина стены: 30 СМ

Крыва

• 7788

. 0159

9538

9538

9000 363638

638

.0538

Бэттен. 30 см

)

• L 1:  703.45 cm

• L 2:  645.59 cm

• L 3:  587.73 cm

• L 4:  529.86 cm

• L 5:  472 cm

• L 6:  414.14 cm

• L 7:  356. 28 cm

• L 8:  298.41 cm

• L 9:  240.55 cm

• L 10:  182.69 cm

• L 11:  124.82 cm

• L 12:  66.96 cm

• L 13:  17.92 cm

Roofing battens dimensions (main roof)

• L 1:  1103.27 cm

• L 2:  1045.41 cm

• L 3:  987.55 cm

• L 4:  929.69 cm

• L 5:  871.82 cm

• L 6:  813.96 cm

• L 7:  756.1 cm

• L 8:  698.23 cm

• L 9: 640.37 cm

• L 10:  582. 51 cm

• L 11:  524.65 cm

• L 12:  466.78 cm

• L 13:  417.74 cm

Roofing material (hip end)

• ST 1:  125 x 250 cm

• ST 2:  125 x 250 cm

• ST 3:  125 x 250 cm

• ST 4:  125 x 250 cm

• ST 5:  125 x 250 cm

• ST 6:  125 x 250 cm

• ST 7:  13.45 x 250 cm

• СТ 8: 125 x 248.9 cm

• ST 9:  125 x 248.9 cm

• ST 10:  125 x 248.9 cm

• ST 11:  18.51 x 248.9 cm

Roofing material (main roof)

• ST 1:  125 x 250 cm

• ST 2:  125 x 250 cm

• ST 3:  125 x 250 cm

• ST 4 :  125 x 250 см

• ST 5: 125 x 250 см

• ST 6: 125 x 250 CM

• ST 7: 125503

• 4 ST 7: 12550 CM.

• 4. 250 cm

• ST 9:  125 x 250 cm

• ST 10:  68.27 x 250 cm

• ST 11:  125 x 248.9 cm

• ST 12:  125 х 248,9 см

• ST 13: 125 x 248,9 см

• ST 14: 125 x 248,9 CM

• ST 15: 1255.9538

• ST 15: 1255.98.

• ST 15: 1255.9538

• ST 15: 1255.98.9538

• ST 15: 1255.

• .

• ST 17:  73.33 x 248.9 cm

Materials for construction

Wall plate, inferior purlin (hip end side)

• Width:  15 cm

• Thickness:  15 см

• Длина: 570 см

• Количество: 2 шт.

• Total length:  1140 cm

• Wood volume:  0.257 m3

Wall plate, inferior purlin (main roof side)

• Width:  15 cm

• Толщина: 15 см

• Длина: 1000 см

• Номер: 2 шт.

• Total length:  2000 cm

• Wood volume:  0.45 m3

Ridge board (beam)

• Ridge depth:  15 cm

• Ridge thickness: 5 см

• Длина: 405 см

• Количество: 1 шт.

• Объем древесины:  0,03 м3

Common rafters, king common

• Depth:  15 cm

• Thickness:  5 cm

• Total rafter lumber length:  494. 77 cm

• Number:  16 шт.

• Total length:  7916.28 cm

• Wood volume:  0.594 m3

Hip rafters

• Depth:  15 см

• Толщина: 5 см

• Общая длина пилома

• Total length:  2412.29 cm

• Wood volume:  0.181 m3

Jack rafters (cripple)

• Depth:  15 cm

• Thickness:  5 см

• Количество: 32 шт.

• Total length:  8249.67 cm

• Wood volume:  0.619 m3

Counter-batten (lath)

• Width:  5 cm

• Thickness:  3 см

• Общая длина: 18296,53 см

• Объем древесины: 0,274 м3

1

10003

• Width:  10 cm

• Thickness:  2. 5 cm

• Total length:  28956.96 cm

• Wood volume:  0.724 m3

Roofing underlayment

• Ширина: 100 см

• Общая длина: 11050 CM

• Область: 110,5 M2

• 9: 9057 9:

  9: 9: 57 9: 9: 57 9: 9: 57 9: 9: 57 9: 57 9: 9: 57 9: 57 9: 9: 5,

  9: 57 9000 4.

• 9: 57 9000 4.
• 9: 57 9000 4.
• 9: 57 9000 4.
• 9: 57 9000 4.
• 9: 57 9000 4.0158 12 шт.

Roof covering materials (sheets or pieces)

• Width:  125 cm

• Length:  250 cm

• Number:  53 pcs.

• Area:  165.625 m2

Roof insulation materials

• Thickness:  15 cm

• Volume:  11. 392 m3

Initial parameters

Display

Type of roofing material

Building

• Building width:  600 cm

• Building Length:  1000 cm

• Wall thickness:  30 cm

• Высота стены: 400 см

Стенная пластина (hefior purlin)

• Ширина: 15 СМ

• 04.0158 15 cm

Rafter

• Birdsmouth seat cut:  5 cm

• Rafter depth:  15 cm

• Rafter thickness:  5 cm

• Rafters spacing: 60 cm

Roofing underlayment

• Width:  100 cm

• Length:  1000 cm

• Headlap:  0 cm

• Sidelap:  15 cm

Counter-batten (lath)

• Thickness:  3 cm

Roofing battens (lath)

OSB board sheating

• Ширина: 125 см

• Длина: 250 см

• Толщина: 1,4 См

9158.
