Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104
Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.
Для начала открутим полку, тут все просто, действие в трех фото:
Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:
Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10
Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки.
Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

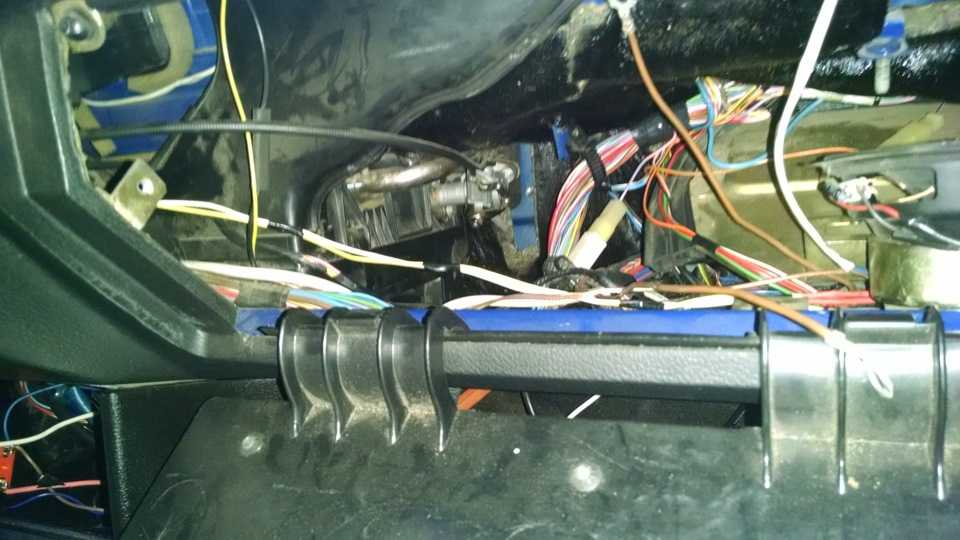

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:
Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):
Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:
Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:
После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:
Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы
и извлекаем наш моторчик из корпуса печки:
Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут.
По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.
Замена вентилятора печки ВАЗ 2107 своими руками (фото и видео)
Главная » Ремонт
В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.
Выполнение этой задачи потребует минимума инструментов и приспособлений:
- Ключ на 7;
- Ключ на 10;
- Плоская отвертка;
- Крестообразная отвертка;
- Круглогубцы.
Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.
При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.
Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.
В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.
Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку.
Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.
Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.
Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.
В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.
Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.
