Устройство отопителя Ваз 2107, Ваз 2105, Ваз 2104, ремонт
.
Руководство по разборке и сборке приборов лада 2105, этапы снятия и установки отопителя лада 2107, замена патрубков своими руками ваз 2104, ваз 2105, ваз 2107.
Уход за кузовными деталями лада 2107. Обработка каркаса кузова, ремонт омывателей, приборов и отопителя лада 2105.
Установка и снятие панели приборов
Отсоедините провод «масса» от аккумуляторной батареи. Выверните винты крепления и снимите облицовочный кожух вала рулевого управления ваз 2107.
Панель приборов и ее принадлежности: 1 — корпус пепельницы; 2 — скоба крепления замка крышки вещевого ящика; 3 — пепельница; 4 — замок крышки вещевого ящика; 5 — вставка декоративная панели крепления радиоприемника; 6 — панель крепления радиоприемника; 7 — вкладыш
Отопитель и вентиляция воздуха
Отсоедините провод «масса» от аккумуляторной батареи.
Снимите щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (см. «Панель приборов ваз 2104, ваз 2105, ваз 2107»). Переведите до отказа вправо рычаг управления краном отопителя и слейте жидкость из системы охлаждения двигателя лада классика.
Отопитель и вентиляция кузова: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов
Сборка и разборка отопителя
Детали отопителя ваз 2104: 1 — дополнительный резистор; 2 — кожух вентилятора; 3 — кожух направляющий вентилятора; 4 — пружинные держатели кожуха вентилятора; 5 — кожух радиатора; 6 — крышка воздухопритока; 7 — прокладка радиатора; 8 — радиатор; 9 — патрубки; 10 — кран; 11 — крыльчатка; 12 — электродвигатель; 13 — пружинный держатель вентилятора; 14 — подушка электродвигателя; 15 — заслонка; 16 —
Система вентиляции кузова
Поддевая тонким острым инструментом, снимите со щитка приборов сопла вентиляции кузова ваз 2107.
Снимите щиток приборов (см. «Панель приборов ваз 2104, ваз 2105, ваз 2107»).
Центральные сопла вентиляции салона кузова лада классика: 1 — лопатка сопла; 2 — сопло; 3 — рычаг сопла; 4 — зубчатое колесо привода заслонки сопла; 5 — корпус сопла; 6 — задний уплотнитель трубы воздухопритока; 7 — труба воздухопритока; 8 —
Регулировка управления отопителем
Снимите щиток приборов (см. «Панель приборов ваз 2104, ваз 2105, ваз 2107»).
Характеристики центробежного (а) и вакуумного (б) регуляторов опережения зажигания: А — угол опережения зажигания, град; n — частота вращения валика распределителя зажигания, мин-1; Р — разрежение, мм рт. ст.
Поставьте рычаги крана и крышки воздухопритока ваз 2107 в положение полного закрытия, а заслонки воздухопровода обогрева ветрового
- Багажник и бамперы
- Двери и капот
- Остекление и омыватели
- Сиденья
- Приборы и отопитель
- Каркас кузова
- Обработка кузова
ВАЗ / 2104, 2105, 2107 / ремонт / кузов / приборы и отопитель
Ремонт отопителя Ваз-2107 или почему не греет «печка»?
Почему не греет печка Ваз-2107
Часто, причина холода в салоне- недогретый двигатель
Воздух в системе охлаждения
Далее, проверьте правильность положения рычажков управления печкой
Печка плохо дует на левую сторону
Еще одна причина- плохая циркуляция тосола через печку
Бывает, что собирая печку, плохо уплотнили радиатор
И снова погода грозит холодами.
Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, “завоздушенная” система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.
Часто, причина холода в салоне- недогретый двигатель
Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим.
Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.
Воздух в системе охлаждения
Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.
Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 – 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.
Далее, проверьте правильность положения рычажков управления печкой
Синий- управляет подачей воздуха.
Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.
Кран отопителя Ваз 2107 в положении открыт
Кран отопителя в положении закрыт
Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.
Прочитайте, может пригодится: Как заменить разбитое стекло фары
Печка плохо дует на левую сторону

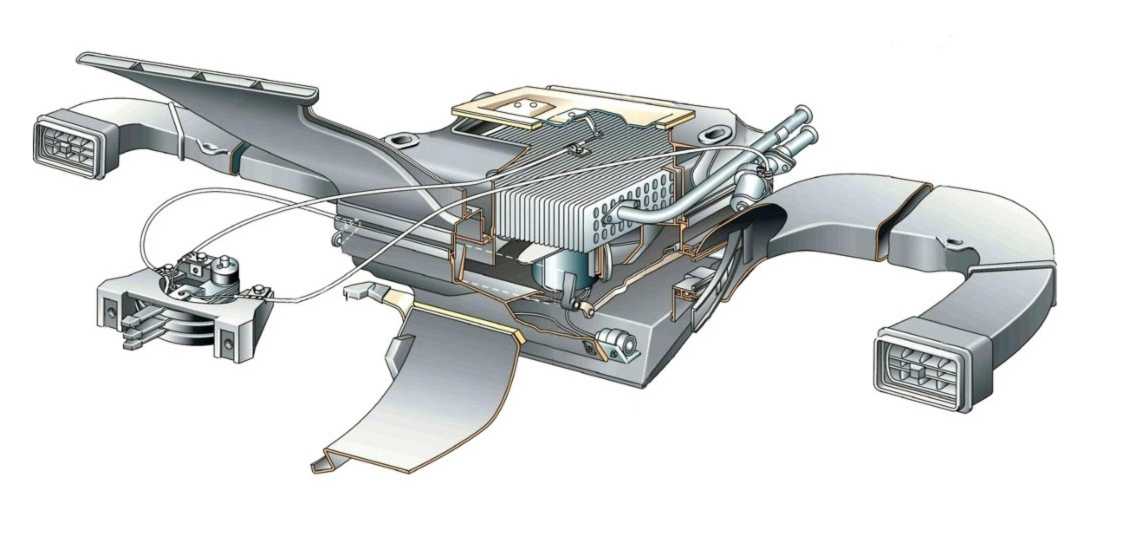

Устройство отопителя (печки) Ваз-2107
Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам.
Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону?
1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно.
2. Печку разбирали и повредили воздуховод (4) или левую заслонку.
3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.
Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.
Еще одна причина- плохая циркуляция тосола через печку
Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500.
Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины:
-забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость;
-стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется.
Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.
Бывает, что собирая печку, плохо уплотнили радиатор
холодный воздух попадает мимо него и в салоне холодно.
Придется разбирать печку и аккуратно всё уплотнять.
Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.
Прочитайте, может пригодится: Антикоррозийная обработка днища и арок своими руками
От себя добавлю совет: снимите рычаг коробки передач и не придется отсоединять провода консоли (бороды).
Всего доброго вам и тепла вашему салону!
