Вентилируемый конек для металлочерепицы: устройство и монтаж

Металлочерепица применяется в частном и приусадебном строительстве для устройства кровли и отделочных работ. Стыки между верхними скатами крыш закрываются коньковыми планками и дополнительно уплотняются.

Монтаж вентилируемого конька на металлочерепицу позволяет сформировать вентиляционный канал для выхода воздуха из подкровельного пространства. Это позволяет крыше «дышать», формируется правильный микроклимат, происходит естественное испарение конденсата.

Цвет коньков подбирается в тон основным листам кровельного материала, гармонично завершая образ крыши и здания. Исполнение данных функций возможно при установке доборного элемента подходящего типа и точном соблюдении порядка монтажных работ.

depositphotos

Виды металлических коньков

В строительстве применяются полукруглые, прямоугольные, узкие декоративные и фигурные коньковые планки. Их используют в зависимости от конфигурации крыши и функций, исполняемых зданием.

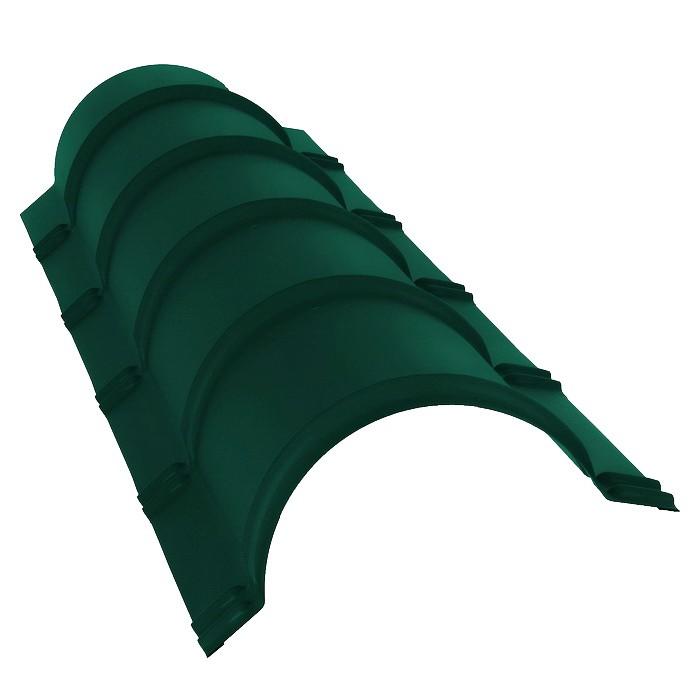

Полукруглые коньки для металлочерепицы крепятся в точке стыковки двускатных и четырехскатных крыш. Если здание расположено в местности, где часто дует ветер и меняется погода, их торцы необходимо закрывать специальными накладками или заглушками. В противном случае внутрь конструкции попадет влага и мусор, что приведет к порче кровли.
Прямоугольные элементы применяются для крыш любого размера и конфигурации. Они стоят дешевле, чем простые полукруглые коньки, и не требуют дополнительных заглушек. Также их можно подбирать под цвет крыши, что позитивно влияет на эстетическое восприятие жилища.
Декоративные коньки предназначены для украшения здания и слабо приспособлены для защиты от вредных температурных воздействий. Чаще всего узкие коньки ставят на шпилях, крышах шатров или отдельных беседок.

Читайте также: устройство вентиляции кровли из металлочерепицы.

Уплотнитель для коньковых элементов

При устройстве конька, на металлочерепицу крепят специальный уплотнитель, для защиты внутреннего пространства крыши от мусора, насекомых, атмосферных осадков. Если уплотнитель не качественный, то под действием ультрафиолета он очень быстро разрушится и его придется менять.

Чтобы повысить срок эксплуатации чердака и системы стропил, рекомендуется выбирать проверенные торговые марки и соблюдать технологию монтажных работ. Современный рынок предлагает несколько разновидностей уплотнителя в зависимости от сферы применения.

Профильный уплотнитель изготавливают из вспененного полиэтилена. Это вещество не пропускает влагу, но обладает хорошей воздухопроницаемостью, что позволяет использовать его для кровельной вентиляции. Повторяя форму волны металлочерепицы, вспененный полиэтилен обеспечивает надежность и герметизацию всей крыши.
Универсальный уплотнитель изготавливается из полиуретана. Выступая в качестве фильтра пылевых частиц, она не препятствует свободному движению воздуха в подкровельной области.
Данный вид уплотнителя безвреден для человеческой жизнедеятельности и обладает самоклеющимся основанием, что позволяет крепить его под любым углом. Полиуретан не поддерживает горение, а стройматериалы на его основе обладают высокой пожаробезопасностью.
Саморасширяющийся вид производят из пенополиуретана, пропитанного акрилом или другим полимером. Применение таких материалов позволяет достичь водо- и воздухонепроницаемости, а пористая структура дает швам возможность испарения избыточной влаги.

Подобный метод защиты чердака обезопасит его от дождя, ветра и вредного воздействия ультрафиолета.

Монтажные работы по установке коньковых элементов

Перед началом кровельных работ необходимо подготовить инвентарь, крепление и средства безопасности. Для установки конька понадобятся специальные саморезы с резиновыми прокладками, трапы и страховка для рабочих, а также монтажные пояса и шуруповерты. В состав бригады, занимающейся монтажом, входит два-три человека.

Подготовка

В ходе крепления доборных элементов верхние линии примыкания скатов проверяются на отсутствие неровностей, затрудняющих монтаж. Вне зависимости от ширины коньковой планки, в пазы устанавливается заранее подготовленный уплотнитель подходящего размера.

Его применение защищает чердак от проникновения мусора, пыли, насекомых, снега зимой, влаги, а также обеспечивает длительный срок эксплуатации подкровельного пространства.

Крепление

Начинать установку коньковых планок необходимо с торцов. Их закрепляют на одном уровне с крайними листами металлочерепицы, соблюдая пропорции и придерживаясь осевых линий. Высокое качество монтажа достигается при контроле над перекосами и отклонениями.

Поверхность конька соединяется с материалом кровли с помощью саморезов на резиновой шайбе. При необходимости установить несколько элементов, выполняют перекрытие в 10 см. Срок службы отдельного конька и готовой конструкции во многом зависит от надежности крепления.

Читайте статью про снегозадержание на крыше из металлочерепицы.

Вентилируемый конек кровли — устройство и монтаж (фото, видео)

Современные кровельные конструкции являются сложной системой, в которой элементы эффективно работают, только тесно взаимодействуя и дополняя друг друга. При создании проекта кровли из мягкой черепицы, профнастила или металлочерепицы нужно учесть многое: защитить утеплитель от намокания, предотвратить подгнивание стропильного каркаса и преждевременный износ покрытия. Особенного внимания заслуживают «теплые» крыши, лишенные изолирующей воздушной прослойки. Чтобы микроклимат в таких домах был пригоден для жизни, нужно наладить между подкровельным пространством и атмосферой циркуляцию воздуху. Для этого на скатных крышах устанавливают вентилируемый конек, монтаж которого является обязательным условием организации принудительной вентиляции кровли.

Содержание статьи

Конструкция

Вентилируемый конек – устройство, устанавливаемое на скатные крыши для организации принудительной вентиляции крыши. Он представляет собой простой прибор из пластика, устанавливаемый вдоль конька кровли из мягкой черепицы, профнастила или металлочерепицы. Вентилируемый коньковый профиль обладает следующими функциями:

Надежно герметизирует коньковое соединение скатных крыш, чтобы через него не возникали протечки. Треугольная форма конька усложняет заделку этого слабого места кровли из профнастила и профлиста, через которое может просачиваться талая и дождевая вода.
Открывает доступ для воздуха. Вентиляционный зазор, который образуется при установке конька такой конструкции открывает нагретому воздуху внутри помещения путь на улицу, что создает своего рода тягу и заставляет воздух циркулировать внутри дома.
Закрывает вентиляционный зазор от проникновения насекомых и наметания снега. Устройство конька задумано таким образом, что в него не может затечь вода, залететь снег или насекомые.
Позволяет испарятся лишней влаге. Пары, насыщенные влагой, являются продуктом жизнедеятельности человека. Они вместе с воздухом поднимаются вверх, охлаждаются и конденсируются на элементах стропильного каркаса. Термоизоляционный слой кровли из профнастила, мягкой черепицы или металлочерепицы из-за намокания теряет большую часть теплосберегающих свойств, а древесина каркаса гниет и покрывается плесенью. Монтаж проветриваемого конька решает эту проблему, открывая воздух кислороду и позволяя излишкам ваги испаряться.

Вентилируемый конек на кровле из металлочерепицы

Коньковый аэратора на кровле из битумной черепицы

Вентилируемый конек на вальцевой кровле

Обратите внимание! Монтаж конька с вентиляционными отверстиями является частью обустройства принудительной вентиляционной системы кровли из мягкой черепицы, профнастила или металлочерепицы. Чтобы вентиляция заработала, в карнизы устанавливают продухи, места забора свежего воздуха из атмосферы.

Схема работы вентилируемого конька

Монтаж проветриваемого конька не портит внешний вид кровли, при качественной установке этот элемент вентиляционной системы невозможно разглядеть. Чтобы место установки выглядело эстетичнее, поверх него закрепляют полосу мягкой черепицы или металлический профиль, который защищает аэратор от воздействия солнечных лучей и проникновения атмосферной влаги.

Принцип действия

В былые времена строители даже не задумывались об установке вентилируемого конька, так как воздух естественным образом циркулировал через щели или зазоры в строительных материалах и конструкциях. Устройство современной кровли из металлочерепицы или профнастила требует практически полной герметичности, монтаж выполняется в виде своеобразного «пирога», в котором присутствует слой утеплителя, гидроизоляции и пароизоляции. Такая конструкция не оставляет воздуху ни одной щелочки, и-за чего внутри дома устанавливается душный, влажный микроклимат. Чтобы решить эту проблему, нужно на этапе утверждения проекта разработать качественную вентиляцию. В зависимости от типа кровли есть 2 варианта вентиляционных систем:

Естественные. Вентиляция естественного типа оборудуется для домов с «холодными» кровлями, в которых не отапливается чердак. При такой конструкции в скате крыши проделывают слуховые окна, необходимые для циркуляции воздуха. В этом случае неотапливаемый чердак выполняет функции «воздушной подушки», изолирующей нагретые помещения от холодной крыши. Монтаж конька с вентиляционными отверстиями выполняется при таких обстоятельствах крайне редко.
Принудительные. Принудительная вентиляция работает по принципу конвекции, который гласит, что нагретый воздух всегда поднимается вверх. Кровли с отапливаемой мансардой из металлочерепицы, профнастила и рулонных материалов оборудуют коньковым аэратором, а также карнизными продухами, чтобы заставить воздушные массы циркулировать между помещением и атмосферой. Поток воздуха проникает в кровельную конструкцию через продухи, нагревается и поднимается под потолок, выходя через вентилируемый конек и освобождая место для свежего воздуха.

Принцип работы вентиляционной системы крыши

Работа принудительной вентиляции кровли

Важно! Принудительная вентиляция разрабатывалась на основе физических свойств газа. Для ее функционирования не нужны источники питания, так как тяга создается согласно закону конвекции: теплый воздух поднимается вверх, а холодный опускается вниз. Чтобы добиться максимальной эффективности вентиляционной системы, ее элементы размещают равномерно по всей площади крыши из профнастила, металлочерепицы или рулонных материалов.

Виды аэраторов

Устройство вентиляционной системы зависит от площади скатов, характера использования подкровельного помещения и используемого кровельного материала. Монтаж вентиляции для «теплых» мансардных крыш сложнее и дороже, чем для холодных. Чтобы определить оптимальный состав и взаимное расположение элементов, выполняют монтаж, основанный на определении объема воздуха в чердачном помещении. Для оборудования вентилируемого конька используются аэраторы следующих видов:

Обратите внимание! Самый простой и недорогой способ оборудования проветриваемого конька – применение гофрированной вентиляционной ленты. Она продается в рулонах, а на нижней стороне ленты располагается самоклеящийся слой с защитной пленкой. Чтобы выполнить монтаж, нужно снять защитную пленку, приклеить ленту по обе стороны конька, а затем установить коньковую планку из металла.

Функции

Непрофессиональному мастеру вентиляция конька может показаться ненужным излишеством и дополнительными затратами, но опытные кровельщики знают, что эта простая мера увеличивает срок эксплуатации стропильного каркаса и покрытия крыши. Грамотно рассчитанная и смонтированная вентиляционная система выполняет следующие задачи:

Оптимизирует микроклимат в жилых помещениях. Благодаря постоянному притоку воздуха, насыщенного кислородом, в доме всегда свежо, не душно, поддерживается комфортный температурный режим.
Увеличивает срок службы покрытия кровли. Вентилируемый коньковый профиль предотвращает вздутие рулонных материалов на основе битума от действия солнечной радиации, позволяет испарятся лишней влаге, что благоприятно сказывается на срок эксплуатации крыш из металлочерепицы и профнастила.
Сохраняет здоровое состояние стропильного каркаса и обрешетки. Благодаря аэратору, избытки влаги испаряются, а древесина каркаса крыши не страдает от гнилей, плесени и грибка.
Не допускает намокания утеплителя. За счет постоянной циркуляции воздуха утеплитель проветривается и остается сухим, что сохраняет термоизоляционные качества материала на высоком уровне.
Делает использование материалов на основе битума более безопасным. Циркуляция воздуха через аэраторы исключает возможность проникновения битумных паров, которые считаются вредными для здоровья человека, внутри помещений.

Установка вентилируемого конька

Обратите внимание! Слуховые окна, устанавливаемые при организации естественной вентиляции, располагаются половине высоты ската, из-за чего под самым коньком образуются застойные зоны, где воздух совсем не циркулирует. При монтаже принудительной вентиляции такой проблемы не возникает, так как аэраторы устанавливают прямо на коньковые соединение, которое является высшей точкой кровли.

Видео-инструкция

технология сооружения вентиляционного конька + монтаж конькового аэратора

Планируя работы по монтажу скатной крыши, вы скорее всего задавались вопросом, для чего нужна вентиляция конька кровли. Наверняка решали, как ее лучше сделать. Выясняли, зависит ли технология обустройства от типа кровельного покрытия.

Только правильно устроенная вентиляция в зоне конькового хребта обеспечит полноценное осушение кровельного пирога. Сформированные ею воздушные потоки отведут испарения от утеплителя, сохранив высоту его изоляционных качеств. Обдув предотвратит конденсацию на деревянных элементах и их разрушение.

В статье мы расскажем о том, какие варианты вентиляции конька существуют. Познакомим с предлагаемыми производителями решениями, приведем примеры самостоятельного изготовления конструкций.

Содержание статьи:

Какие функции выполняет вентиляция конька?

Конек – это горизонтальный элемент, соединяющий два кровельных ската в их верхней части. Несмотря на кажущуюся простоту, чтобы обеспечить длительный срок эксплуатации кровли этот элемент должен выполнять сразу две функции:

Не допускать проникновения в конструкцию кровли осадков, насекомых и птиц;
Позволять пару и влажному воздуху беспрепятственно выходить из-под кровли на улицу.

Если задача по защите кровли от осадков и посторонних предметов очевидна, и большинство застройщиков ее выполняют, то про вентиляцию конька многие умудряются забыть.

Игнорирование требования по обеспечению вентиляции конька способно привести к самым тяжелым последствиям, вплоть до необходимости полного переустройства крыши.

Дело в том, что даже при хорошо выполненной пароизоляции утепленных скатов или чердачного перекрытия из дома в подкровельное пространство понемногу, но непрерывно попадает теплый воздух и пар. Далее теплый воздух и пар поднимаются наверх к своду кровли, который прикрыт коньком.

Если, дойдя до конька, этот воздух встретит препятствие и не сможет выйти на улицу, то он остынет и станет собираться в крупные капли. Вода в теплоизоляции в два раза снижает ее способность препятствовать тепловым волнам. Лужи на перекрытии как минимум превратятся в благоприятную среду для плесневого грибка и прочих гнилостных микроорганизмов.

Теплый, насыщенный влагой воздух не может покинуть помещение чердака. Из-за этого он конденсируется на стропильной системе, приводя к ее намоканию. Также избыточное тепло на чердаке приводит к подтаиванию снега на крыше и протечкам

Этот процесс будет повторяться бесконечно, и приведет к чрезмерной влажности в кровельной системе и в ограниченном крышей пространстве намоканию ее деревянных конструкций и утеплителя.

Неминуемыми последствиями работы в таком режиме является поражение деревянных конструкций синей гнилью и черной плесенью, металлического крепежа – ржой. Результатом станет потеря несущей способности и последующее разрушение.

Даже если вы считаете, что вентиляция кровли в вашем доме выполнена правильно, все равно периодически проверяйте состояние конструкций крыши, чтобы в нужный момент принять меры по дополнительной вентиляции и избежать тяжелых последствий

Чтобы не допустить такого сценария, конек в обязательном порядке должен обеспечивать свободную вентиляцию. Для этого в нем должны быть отверстия, через которые воздух из подкровельного пространства будет удаляться на улицу.

Если для кровли обеспечена хорошая коньковая вентиляция, то дело обстоит совсем иным образом.

Через коньковое ребро разгружаются два вида вентиляционных потоков. Во-первых, за счет перепадов температур идет постоянное движение воздуха внутри кровли от карниза до конька. Во-вторых, воздух и влага из помещения постепенно проникают на крышу через чердачное перекрытие и также поднимаются к коньку

Потоки теплого воздуха, которые различными способами попали в подкровельное пространство, поднимаются в самый верх к коньку и не встречая на своем пути сопротивления свободно выходят наружу, унося с собой лишнюю влагу. Таким образом, для кровли обеспечивается комфортный режим, а риск намокания утеплителя и заражения древесины грибком минимизируется.

Подготовка к установке вентилируемого конька

Существует несколько вариантов устройства вентилируемого конька, о которых будет рассказано чуть ниже. Но для того, чтобы любой из этих способов работал, еще на этапе монтажа кровельных скатов необходимо выполнить два важных условия.

Во-первых, независимо от того из какого материала изготовлена крыша, для обеспечения коньковой вентиляции необходимо оставить зазор между скатами шириной 5-10 см. Это пространство необходимо для свободного выгода воздуха из подкровельного пространства к коньку и вентиляционным отверстиям.

Для того, чтобы сделать оптимальный зазор между скатами ознакомьтесь с инструкцией завода-изготовителя конькового элемента. Если сделать слишком большой зазор, то коньковый элемент может его недостаточно перекрыть и в кровлю начнут попадать осадки

Во-вторых, если при устройстве кровли вы применяли гидроизоляционную пленку, то в районе конька эта мембрана также должна иметь продольный разрыв шириной 5-10 см. При использовании гидроизоляционной мембраны оставлять этот разрыв необязательно, т.к. этот материал способен пропускать через поры влагу наружу.

Воздух из чердачного помещения через разрыв в гидроизоляции попадает под конек и через отверстия с уплотнителем выходит на улицу. Если такого разрыва нет, то воздух не сможет выйти к коньку и останется на чердаке

Выполнение двух этих правил является непременным условием для работы коньковой вентиляции.

Варианты изготовления коньковой вентиляции

Кровельные материалы изобилуют разнообразием. Каждый из них, будь то металлическая, керамическая или мягкая черепица, профнастил, шифер или ондулин, имеют свои особенности. Конструкции кровли, собираемые для разных материалов, отличаются друг от друга. Поэтому, конструкции коньков и способы организации их вентиляции также разнятся.

В зависимости от кровельного материала и личных предпочтений застройщика обычно применяются три вида вентиляции конька:

Вентилируемый конек на кровлях из волнистых материалов;
Вентилируемый конек на кровле из мягкой черепицы;
Вентиляция конька универсальными аэраторами с обычными или .

Все эти способы вентиляции эффективно работают. А выполнить любой вид коньковой вентиляции под силу даже дилетантам.

Установка конька на волнистых кровлях

Этот способ коньковой вентиляции является самым простым и дешевым.

Дело в том, что кровли из металлопрофиля, металлической и керамической черепицы, шифера и ондулина имеют волнообразную форму. Благодаря этому между кровельным материалом и планкой конька образуются щели, через которые воздух из-под кровли может свободно выходить.

Просто установив планку конька на металлочерепицу или любой другой материал с сечением в виде волн, вы обеспечите необходимые зазоры, для выхода воздуха с чердака на улицу

Поэтому для кровли из таких материалов монтаж вентиляционного конька можно выполнить всего в два этапа:

установить уплотнитель или специальную коньковую ленту;
поверх уплотнителя закрепить планку конька.

Уплотнитель и лента не позволяют попадать под кровлю снегу, сухим листьям, насекомым или птицам. Это особенно актуально, если кровля пологая, то есть имеет небольшой угол наклона или расположена в местности с частыми ветрами.

Благодаря широкому ассортименту сегодня можно подобрать подходящий уплотнитель для кровельного материала любой формы. Выбирая уплотнитель, предпочтение лучше отдать профильному типу, так как он плотнее прилегает к материалу и лучше пропускает воздух

Конструктивно лента и уплотнитель представляют собой полоски из пористых материалов, которые хорошо пропускают воздух, но задерживают мелкие предметы. Для прочного крепления и исключения щелей уплотнитель и лента имеют клеящий слой.

При покупке ленты убедитесь, что ее ширины будет достаточно для размеров вашего конька. Устанавливая ленту, надежно приклеивайте ее к материалу кровли, чтобы исключить проникновение посторонних предметов

Надо отметить, что уплотнительные кровельные ленты начали применяться в отечественном индивидуальном строительстве сравнительно недавно. При этом их установка не является обязательным условием. Однако они отлично защищают подкровельное пространство от пыли, при этом нисколько не влияют на скорость и объем выходящих через них потоков.

В случае, когда широкой коньковой планкой перекрывается зазор между скатами с большим запасом, вероятность попадания под конек дождя или снега и без уплотнителей практически отсутствует.

Со всеми тонкостями устройства вентиляции крыши с металлочерепичной кровлей ознакомит , которую мы рекомендуем прочесть владельцам дач и загородных имений.

Монтаж конька на гибкой черепице

Кровля, изготовленная из гибкой черепицы, является абсолютно плоской, поэтому, если на ней просто закрепить коньковые элементы, то вентиляционных зазоров, как на волнистых кровлях, не будет.

Процесс изготовления глухого не вентилируемого конька на кровле из мягкой черепицы подкупает своей простотой. Однако лучше сделать выбор в пользу именно вентилируемого конька. Это убережет от серьезных проблем в будущем

Если коньковыми плитками гибкой черепицы герметично перекрывается зазор, который оставляют между скатами для вентилирования, в верхушке фронтона выбирают вентиляционные выходы. Чаще всего это небольшие отверстия над прогонами скатной крыши или расположенные ниже фронтонные окна.

Для изготовления на кровле из гибкой черепицы вентилируемого конька необходимо установить аэрационную конструкцию, образующую продольный зазор между плоскостью ската и коньком.

Этот небольшой элемент почти не увеличит время монтажа кровли. Однако он обеспечит надежную вентиляцию и не допустит пагубных последствий

Существует два варианта сооружения вентилируемой коньковой конструкции:

Установка на конек заводского аэратора;
Изготовление вентилируемого конька своими руками.

Оба способа просты и гарантируют отличный внешний вид крыши с обустроенной и красиво оформленной кровлей. Установка конькового аэратора – это отличный способ, который позволит сэкономить время на монтажные работы и по умолчанию обеспечит защиту от попадания под кровлю посторонних предметов.

На строительном рынке представлено много вариантов коньковых аэраторов от различных производителей. Однако принцип их устройства схож: аэратор представляет пластиковую конструкцию, создающую зазор для выхода воздуха. Со стороны улицы аэратор оснащен сеткой, не допускающей попадание внутрь насекомых и птиц.

Выбирая коньковый аэратор для мягкой черепицы, ознакомьтесь с рекомендациями производителя. Это поможет вам найти подходящую для вашей кровли ширину и высоту аэратора, не допустить попадания в кровлю осадков и посторонних предметов

В зависимости от потребностей застройщика коньковые аэраторы обеспечивают различный уровень защиты от проникновения под кровлю посторонних предметов и осадков. Чем меньше ячейки в сетке или решетке аэратора, тем меньшего размера частицы они пропускают.

В некоторые аэраторы помимо крупноячеистых сеток устанавливаются еще и уплотнительные ленты, которые полностью исключают возможность попадания под кровлю чего-либо.

Выполняя работы, обеспечьте прочное крепление конька на кровле, так как он подвергается сильным ветровым нагрузкам

Установка такого конькового аэратора не вызывает сложностей и происходит в три этапа:

Перед укладкой гибкой черепицы вдоль линии конька усиливают обрешетку. Обычно здесь используют доску, если все скаты обустроены плитами ОСП. Если обрешетка была выполнена доской, то вдоль конькового хребта ее ставят без зазоров. Поверх укладывают гидроизоляционный ковер.
Конек на гвозди или саморезы закрепляется к доске, проложенной вдоль скатов;
Сверху на конек обычным способом крепится черепица.

Конек заводского изготовления имеет большой срок службы и гарантирует хорошую вентиляцию.

Изготовить вентилируемый конек можно и своими руками, если по каким-либо причинам вы не хотите применять коньковый аэратор заводского изготовления.

Если аккуратно отнестись к работе, то с земли самодельный кровельный аэратор невозможно будет отличить от заводского

Для самостоятельного изготовления вентилируемого конька потребуются те же материалы, которые применялись при строительстве самой кровли:

Решетины из бруска 50×50 мм;
OSB или фанера;
Гибкая черепица, предназначенная для обустройства для конька. Ее можно купить в готовом к монтажу виде или самостоятельно нарезать из рядовых гонтов;
Оцинкованные кровельные гвозди.

При желании для защиты от снега, насекомых и птиц необходимо приобрести карнизную или какую-нибудь другую сетку.

Если вы решили изготавливать вентилируемый конек самостоятельно, то обязательно учтите необходимый для него объем материалов при расчете и заказе кровли

Первым делом закрепляем решетины в верхней части скатов над стропилами. Длина бруска зависит от угла наклона крыши: чем угол меньше, тем длиннее следует сделать элементы обрешетки, чтобы исключить попадание дождя в непогоду. В обычных случаях длины 50 см будет достаточно. Чрезмерное увеличение длины элементов обрешетки и конька затруднят циркуляцию воздуха.

К торцам бруска крепим карнизную сетку соответствующей высоты.

Далее на брусок устанавливаем основание под гибкую черепицу из OSB или фанеры, поверх которой обычным способом закрепляем гибкую черепицу.

Самодельный вентилируемый конек на кровле из гибкой черепицы может быть как двухсторонний, так и односторонний. Если вы хотите, чтобы с лицевой стороны крыши вентиляционного зазора не было видно, то установите односторонний конек с вентзазором на противоположной стороне

Изготовленная таким образом коньковая вентиляция будет гармонично повторять внешний вид кровли и не потребует серьезных навыков и финансовых затрат.

Установка коньковых аэраторов

Бывают ситуации, когда вентилируемый конек не может быть установлен. Например, на кровлях с небольшим углом наклона снежная шапка не сходит и может перекрывать конек, полностью прекращая вентиляцию. В районах со снегом и сильными ветрами под вентилируемый конек может задувать снег.

Также в процессе эксплуатации может выясниться, что вентилируемый конек недостаточно эффективен. В этих случаях оптимальным вариантом является установка на конек универсальных аэраторов дефлекторов.

Монтаж кровельных аэраторов своими руками не представляет трудностей. Нужно лишь соблюдать рекомендации производителя

Кровельный аэратор может быть установлен в коньковый элемент любого типа. Он может использоваться как основной элемент коньковой вентиляции (при глухом коньке), так дополнительно к уже существующей коньковой вентиляции.

Преимуществами такого решения являются:

Исключено попадание под кровлю осадков и других посторонних предметов;
Возможность применять на кровлях с небольшим наклоном, на которых скапливается снег;
Обеспечение дополнительной тяги.

В отличие от конькового аэратора, который выводит воздух равномерно по всей длине конька, аэратор для ската обеспечивает точечную вентиляцию. Поэтому при использовании его необходимо обеспечить отсутствие препятствий для движения воздуха к нему вдоль конька. Сделать это можно спилив верхние части стропил на 5-7 см параллельно земле.

Если ваша крыша имеет длинный конек и скаты большой площади, то лучше установить несколько коньковых аэраторов, чтобы не было зон с застойным воздухом под коньком

Производители предлагают отличный выбор коньковых аэраторов, а также вентиляционных труб с турбинными или обычными . Они подходят для любых типов кровельного покрытия, поэтому выбрать подходящее для вас устройство не составит труда.

Последствия слабой или нулевой вентиляции

Завершая тему, нельзя не коснуться неприятностей, к которым может привести отсутствие или неэффективная работа коньковой вентиляции. В начале этой статьи уже упоминалось, что последствия от неправильно организованного вентилирования могут быть достаточно серьезными, вплоть до полной замены крыши.

Конечно, для чтобы довести ситуацию до такого состояния необходимо серьезно нарушить правила устройства перекрытий и крыши или долгое время не обращать внимания на проблемы с вентиляцией. Однако вероятность столкнуться с неприятностями все же велика.

В первую очередь проблемы с вентиляцией кровли приводят к повышению влажности и конденсации влаги на элементах кровли. Зимой влага конденсируется на конструкциях кровли и превращается в иней, который при оттепели тает и превращается в воду.

Растаяв этот иней намочит стропильную систему и попадет в утеплитель. Следствием станет снижение эффективности теплоизоляции и расселение гнилостных микроорганизмов

Последствия такого явления самые неприятные и разрушительные:

Намокшие деревянные конструкции поражаются грибком и постепенно разрушаются;
Металлические крепежные элементы начинают ржаветь и теряют прочность;
Конденсат, капающий с конструкций крыши на утеплитель перекрытия или мансарды, проникает в него, сводя на нет теплоизоляционные свойства.

Второй распространенный вид негативных последствий от неправильной установки коньковой планки или конькового аэратора, либо отсутствия в них уплотнителя – это попадание в конструкцию крыши посторонних предметов.

В ветреную погоду в подкровельное пространство могут проникать дождь или снег, приводя к намоканию элементов кровли или утеплителя.

Устанавливайте вентилируемый конек таким образом, чтобы коньковая планка надежно и с запасом перекрывала зазор между скатами в верхней части крыши

При отсутствии конькового уплотнителя или ленты на чердак могут проникать птицы. Они могут свить там гнезда и досаждать постоянными шумами, а могут расковыривать и вытаскивать для строительства своих гнезд утеплитель.

Принимая решение об установке конькового элемента без уплотнителя или ленты понаблюдайте или поинтересуйтесь у соседей о том, много ли мелких птиц в этой местности

Еще одним опасным последствием отсутствия коньковой вентиляции может стать образование ледяной дамбы (затора) на крыше. Такое явление присуще плохо утепленным крышам с небольшим наклоном, задерживающим на себе снег, или при наличии снегозадержателей, установленных на карнизах.

Причинами образования ледяного затора является слишком высокая температура воздуха под кровлей из-за утечек тепла и отсутствия вентиляции. В результате снег над чердаком постоянно подтаивает и скатывается вниз. В то же время на карнизном свесе, под которым нет теплого чердака снег не тает и задерживает поступающую сверху воду. Постепенно на карнизе образуется опасный нарост из снега, воды и льда

Особенно опасно такое явление, если под карнизом ходят люди, ведь падение сосулей и наледи может нанести непоправимый вред.

Также нужно отметить, что коньковая вентиляция является лишь составным элементом в вентиляции кровли и чердака и по сути представляет собой вытяжку. Исходя из этого, для ее нормальной работы требуется обеспечить приток воздуха под кровлю, например, через карнизные продухи.

Если этим пренебречь, то в отсутствие необходимого притока воздуха, даже идеально сделанной коньковой вентиляции просто нечего будет вытягивать на улицу, а водяные пары продолжат скапливаться в конструкции крыши и разрушать ее.

Кроме того, устраивая коньковую вентиляцию, нельзя забывать об установке пароизоляции перекрытия и , они защитят от бытовых испарений утепленные конструкции. В холодных крышах барьеры от пара не используют. Для защиты от атмосферной воды как утепленных, так и холодных крыш необходима гидроизоляция.

Также обязательной составляющей вентиляции крыши являются слуховые и фронтонные окна. Первые сооружают на вальмовых и шатровых типах крыш, вторые – на односкатных, двускатных и ломаных. Кроме них в качестве дополнения монтируют с вентиляторами и без, отдушины и прочие устройства.

Выводы и полезное видео по теме

В видео показано, как самостоятельно сделать вентилируемый конек на кровле из гибкой черепицы:

Видео установки конька с уплотнителем на металлочерепицу:

Монтаж конькового аэратора с дефлектором:

Установка глухого конька и конькового аэратора на кровле из гибкой черепицы:

Видео о причинах конденсата на чердаке и необходимости вентиляции:

Коньковая вентиляция – это важный элемент, позволяющий продлить срок службы конструкций крыши. При этом благодаря различным вариантам конструкции и широкому выбору готовых изделий изготовить или установить вентиляцию можно самостоятельно.

Главное, выбрать подходящий тип коньковой вентиляции именно для вашей кровли.

Пишите комментарии, пожалуйста, в находящейся ниже блок форме. Расскажите о том, как вентилируется ваша крыша через конек. Не исключено, что ваши рекомендации и предоставленная вами информация очень пригодятся посетителям сайта.

Вентилируемый конек для металлочерепицы

Устройство и монтаж конька на металлочерепицу

Виды металлических коньков

Полукруглые коньки для металлочерепицы крепятся в точке стыковки двускатных и четырехскатных крыш. Если здание расположено в местности, где часто дует ветер и меняется погода, их торцы необходимо закрывать специальными накладками или заглушками. В противном случае внутрь конструкции попадет влага и мусор, что приведет к порче кровли.

Прямоугольные элементы применяются для крыш любого размера и конфигурации. Они стоят дешевле, чем простые полукруглые коньки, и не требуют дополнительных заглушек. Также их можно подбирать под цвет крыши, что позитивно влияет на эстетическое восприятие жилища.

Декоративные коньки предназначены для украшения здания и слабо приспособлены для защиты от вредных температурных воздействий. Чаще всего узкие коньки ставят на шпилях, крышах шатров или отдельных беседок.

Уплотнитель для коньковых элементов

Профильный уплотнитель изготавливают из вспененного полиэтилена. Это вещество не пропускает влагу, но обладает хорошей воздухопроницаемостью, что позволяет использовать его для кровельной вентиляции. Повторяя форму волны металлочерепицы, вспененный полиэтилен обеспечивает надежность и герметизацию всей крыши.

Универсальный уплотнитель изготавливается из полиуретана. Выступая в качестве фильтра пылевых частиц, она не препятствует свободному движению воздуха в подкровельной области.

Данный вид уплотнителя безвреден для человеческой жизнедеятельности и обладает самоклеющимся основанием, что позволяет крепить его под любым углом. Полиуретан не поддерживает горение, а стройматериалы на его основе обладают высокой пожаробезопасностью.

Саморасширяющийся вид производят из пенополиуретана, пропитанного акрилом или другим полимером. Применение таких материалов позволяет достичь водо- и воздухонепроницаемости, а пористая структура дает швам возможность испарения избыточной влаги.

Подобный метод защиты чердака обезопасит его от дождя, ветра и вредного воздействия ультрафиолета.

Монтажные работы по установке коньковых элементов

Подготовка
