Даже если ваша кровля будет надежной и не пропускать атмосферные осадки, вода все равно будет проникать в чердачное помещение из воздуха. Если дерево напитается влагой, то оно начнет гнить, и ваша крыша быстро придет в негодность. А ведь ее ремонт – это дорогое удовольствие. Вентиляция крыши – это именно то, что сможет с легкостью продлить срок службы кровли. Давайте, как раз этот вопрос и попробуем решить.

Виды вентиляции крыши

Наличие труб на кровле нисколько не ухудшает внешний вид дома, как правило, таких конструкций должно быть минимум три. Первая, фановая, обеспечивает вентиляцию канализации. Две другие обеспечивают циркуляцию воздуха внутренних помещений и вытяжку от кухонной плиты. Вывод вентиляции на крышу – это несложны процесс. Куда более затратным может быть обеспечение циркуляции воздуха в самом чердачном пространстве.

Виды вентиляции крыши

Вентиляция крыши поможет избежать множества неприятностей, и значительно продлить срок службы кровли. Для нормальной циркуляции воздуха нужно обеспечить два фактора. Во-первых, необходимо сделать приток воздушных масс. Для этого используют софиты с перфорацией. Такие приспособления устанавливают в нижней части карниза.

Во-вторых, необходимо обеспечить отток увлажненного воздуха из чердачного пространства. Для этого можно применить следующие конструкции:

• кровельные аэраторы;
• конек с вентиляцией;
• специальные электрические вентиляторы;
• турбины инерционного действия.

Через перфорации в софитах воздух из окружающей среды будет проникать в чердачное пространство. Затем он, забрав влагу, выйдет в атмосферу через конек или другие приспособления. Но это общий принцип работы вентиляции крыши. Для каждой ее разновидности есть свои нюансы обустройства.

Холодный чердак

Самый простой вариант, как сделать вентиляцию крыши – это обустроить холодный чердак. В этом случае от вас не понадобиться больших усилий и финансовых затрат. Достаточно будет некоторых теоретических знаний и навыков строительных работ.

В этом случае воздухообмен может быть осуществлен через:

1. карнизный свес;
2. конек крыши;
3. фронтонные окошки или решетки.

Для двускатной крыши чаще всего вентиляция делается через фронтон. Такой способ наиболее легкий, надежный и малозатратный. Если фронтоны выполнены из кирпича, то в них можно проделать слуховые отверстия. Делать их необходимо на противоположных сторонах, чтобы обеспечить лучшее проветривание чердачного помещения.

Вентиляция двускатной крыши

Вместо слуховых отверстий или окон, можно установить специальные вентиляционные решетки. Одна из них должна быть регулируемая, чтобы увеличить или уменьшить приток воздуха. Сами вентиляционные решетки оснащаются сеткой, которая предохранить чердачное пространство от проникновения насекомых.

Если ваша крыша четырехскатная или вальмовая, то использовать фронтоны невозможно. В этом случае приток воздуха осуществляется через карнизные свесы. Если вы делаете их самостоятельно из древесины, то между дощечками необходимо делать небольшие щели. Но лучше всего использовать софиты с перфорацией, в этом случае будет обеспечен требуемый приток воздуха, плюс ко всему сетка защитит от насекомых.

Выход вентиляции через крышу осуществляется через конек. Тут все будет зависеть от используемого кровельного материала. Все современные производители предлагают свое решение для вентиляции. Если Вы используете шифер или некоторые другие материалы, то выход нужно будет сделать самостоятельно. Для этого в коньке делаются щели, через которые воздух и будет проходить в атмосферу.

Самые большие трудности могут возникнуть при вентиляции участка с ендовой. В этом случае для нормальной вентиляции устанавливают аэраторы. Но их использование считается рациональным, если уклон ската более 45 градусов. При боле пологой крыши аэраторы будут задерживать снег в зимней период, и эффективность вентиляции резко упадет. В этом случае лучше использовать инерционные турбины или электрические вентиляторы. Они будут принудительно «перекачивать» воздух через чердачное пространство.

Создать вентиляцию не утепленной крыши – это довольно несложная задача. Тут необходимо обеспечить приток и отток воздуха. Если у вас двускатная крыша, то чаще всего вентиляционные отверстия делаются во фронтоне. При вальмовом устройстве приток обеспечивается через карнизные выступы, а отток можно обустроить в вентилируемом коньке или при помощи вентилятора и турбины.

Вентиляция утепленной крыши

Совершенно другое дело, если ваш чердак теплый. В этом случае под кровлей будет смонтирован слой теплоизоляционного материала. Такой пирог нужно вентилировать по-другому. Воздух должен проходить между слоем утеплителя и гидроизоляции. Для этого создается свободное пространство не менее 2-3 сантиметров. При этом стоит учитывать особенности теплоизоляционного материала. Например, слой минеральной ваты со временем может увеличиться почти на 20 процентов.

Такой зазор обеспечивается самими стропилами. Утеплитель укладывается между ними так, чтобы его верхний край не доставал до верхней границы стропил. Если сделать так не удается, то делают наращивание при помощи реек. Приток воздуха так же, как и в случае с холодным чердаком обеспечивается через карнизные отступы. Здесь устанавливаются специальные перфорированные софиты.

Вся эта работа довольно трудоемкая, особенно если крыша имеет сложное строение. Поэтому сегодня все чаще прибегают к другому способу обеспечить вентиляцию крыши. Для этого применяют современный материал – диффузионную или паропроницаемую мембрану. Ее просто настилают поверх теплоизоляционного слоя. Мембрана пропускает влагу только в одну сторону, поэтому ее важно просто правильно смонтировать.

Вентиляция теплого чердака – это сложная работа. Необходимо по всей площади кровли обеспечить наличие зазора (в 2-3 сантиметра) между слоями утеплителя и гидроизоляции. Делается это путем наращивания стропил или создания дополнительной обрешетки. Можно использовать и современный материал – диффузионную мембрану. Которая, обеспечить удаления влаги из утеплителя. Но такой материал стоит недешево, поэтому нужно быть готовым к дополнительным расходам.

Кровельная вентиляция как важный элемент дома

Кровля

Опубликовано Январь 17th, 2017 |
Салитов Закир

Важный элемент дома — это вентиляция. Даже используя утеплитель в чердачном перекрытии, часть тепла уходит из чердачного помещения. Кровля нагревается, а снег на участке крыши, над чердачным помещением подтаивает. На краю же крыши снег не тает и превращается в снежный нарост, что ведет к повреждению кровли из-за того, что лед не дает талой воде сойти с крыши, и вода остаётся на крыше. Через некоторое время вода начинает идти под кровлю через соединение саморезами. Если не допускать нагревание крыши над помещением, то можно было бы исключить появление снежных наростов на крыше. Тогда ваша крыша прослужила бы дольше. Вот почему так важно иметь правильную кровельную вентиляцию дома.

Как осуществляется кровельная вентиляция?

Вентиляция кровли (чердака, мансарды) происходит через кровельные отверстия, расположенные вдоль всей крыши. Важный фактор, что площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушение этих условий приведет к большим теплопотерям и образованию наледи на кровле, что в дальнейшем приведет к разрушению кровли.

Самая эффективная подкровельная вентиляция — это отверстия снизу на коньке и карнизы с вентилируемым софитом. Перфорированный софит устанавливается на карнизе крыши, воздух проходит внутрь через него, а удаляется через верх крыши, конек или вентиляционный выход, если такой присутствует. Такая вентиляция работает при любых погодных условиях и при любом ветре охлаждает крышу. Для усиления подкровельной вентиляции можно использовать турбодефлектор.

Вентиляция крыши из металлочерепицы и профнастила

Под профнастил или металлочерепицу устанавливается гидроизоляция. Для того, чтобы в холодную погоду образовавшийся конденсат с внутренней стороны кровли не стекал на внутренние стены дома. Кроме того влага может проникнуть через соединения обрешётки и кровельного материала и течь на потолок. Также пар из дома проникает сквозь потолочные перекрытия и конденсируется на металлочерепице или профнастиле и стекает уже не как пар, а как вода. Поэтому между кровельным материалом и изоляционной мембраной должна осуществляться вентиляция кровли для того, чтобы влага выветривалась с гидроизоляции кровельного пирога. Вентиляция кровли металлочерепицы и профнастила технически проста. При наличии мансардного этажа (жилого этажа) вентиляция кровли особенно важна. И обязательно не забывайте устанавливать гидро, пароизоляцию чердака и утеплять его.

Удачного строительства!

Автор

Салитов Закир Я более 30 лет работаю инженером в различных строительных компаниях. Я контролирую качество построенных домов и успел собрать уникальный опыт из различных источников, которым хочу поделиться с вами. Буду рад ответить на Ваши вопросы.

элементы для кровли, воздуховоды системы, кровельная вытяжка

Содержание:

Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Назначение принудительной вентиляции крыши дома

При обустройстве кровельного пирога домовладения с жилой мансардой, специалисты соблюдают принцип полной герметичности, располагая материалы послойно, с нахлестом друг на друга. Благодаря устройству подобной системы создается надежная защита от влаги и тепло остается внутри помещений.

Одновременно «пирог» является преградой для вытяжки через кровлю. Поэтому и делают в жилом доме систему принудительной вентиляции, которую монтируют в соответствии с требованиями, прописанными в СНиП.

Данная конструкция решает ряд задач:

1. Выводит в атмосферу насыщенный водными парами теплый воздух, который собирается в помещениях, расположенных на нижних этажах. Если отсутствует эффективная вытяжка, пар начинает оседать на элементах системы стропил в виде конденсата.
2. Не дает чрезмерной сырости и неприятному запаху появляться внутри мансардного помещения. Система вентиляции крыши создает приток воздуха из окружающей атмосферы, что способствует созданию в доме благоприятного микроклимата.
3. В жаркую погоду понижает температуру нагрева кровельной поверхности. Правильно обустроенная вентиляция способна ее минимизировать.
4. Обеспечивает защиту поверхности кровли от наслоения льда. По причине наличия разницы между температурой на улице и внутри теплого дома снежная масса начинает подтаивать. В итоге постоянно образуется наледь, справиться с которой непросто.
5. Сохраняются первоначальные качества теплоизоляционного материала. Повышение уровня влажности у утеплителя на 5-10% по причине образования конденсата приводит к увеличению его теплопроводности на 35-50%. Даже в случае полного высыхания данный показатель не возвращается к своему первоначальному значению.
6. В соответствии с положениями СНиП мансарду можно назвать пригодной для проживания, если в ней обустроена система принудительной вентиляции. При этом суммарная площадь вентиляционных отдушин должна составлять не меньше 1/300 кровельной поверхности.

Элементы кровельной вентиляции

Функционирует принудительная вентиляция согласно принципу конвекции: поскольку теплый воздух более легкий, его потоки перемещаются вверх, при этом освобождая место прохладным воздушным массам с большим весом. Зачастую также устанавливается проход через крышу для вентиляции, облегчающий циркуляцию воздуха.

Согласно положениям СНиП, чтобы обеспечить вытяжку, потребуются следующие элементы кровельной вентиляции:

1. Карнизные продухи. Посредством них под крышу с мансардой проникает атмосферный воздух. Для изготовления продух используют недорогие пиломатериалы, которые прикрепляют с маленьким зазором, или специальные конструкции – софиты, представляющие собой металлические или пластиковые панели с частично нанесенной перфорацией. За счет этих отверстий воздух беспрепятственно проникает в помещение.
2. Слуховые окна. Они служат для вытяжки и облечения доступа воздуха. Такие окна обустраивают, если мансардное помещение в доме не отапливается, и его не используют для проживания.
3. Коньковые аэраторы. Этот элемент вентиляции, имеющий перфорацию, монтируют вдоль конька мансардной скатной крыши. Он служит для выведения нагретого воздуха наружу из помещения.
4. Скатные дефлекторы. Данные устройства не что иное, как трубы для вентиляции. Устанавливают эти воздуховоды на кровле, на скатах. Они состоят из трубки сечением 20 –50 миллиметров, которую прокладывают сквозь слои изоляционного пирога. Сверху дефлекторы оснащают защитной сеточкой и колпачком.
5. Кровельный материал модульного типа. Укладывают покрытие из отдельных плиток, оставляя зазоры для циркуляции воздушных масс. С точки зрения обустройства вентиляции данный материал является более удачным решением для крыш с теплой мансардой, чем листовая сталь или мягкая битумная черепица.

Элементы вентиляции кровли для отапливаемой мансарды и холодного чердака существенно отличаются. Для нежилого помещения будет достаточно двух слуховых окон и карнизных продухов.

Если запроектирована жилая мансарда, тогда потребуется монтаж более сложной системы, состоящей из:

• скатных дефлекторов;
• карнизных продухов;
• конькового аэратора.

Согласно СНиП, число вентиляционных отверстий определяют с учетом площади кровельной поверхности из расчета 1 — 2 штуки на 25 «квадратов».

Скатные дефлекторы и воздуховоды для кровли

Эти устройства размещают на скатах крыш, чтобы отводить из мансардного помещения нагретый воздух, а из слоев кровельного пирога влагу.

Состоят дефлекторы из таких элементов:

1. Корпус. По внешнему виду он напоминает бутыль, у которого имеется две части. Его нижнюю часть помещают в изоляционный пирог на этапе обустройства, а верхнюю устанавливают в конце работы. Диаметр корпуса может быть равным 30 –50 миллиметрам.
2. Защитный фильтр. Он установлен внутри корпуса дефлектора. Сетчатый или губчатый фильтр требуется для защиты вентиляционной конструкции от попадания мусора.
3. Зонтик или грибок. Эту деталь помещают на оголовок трубы корпуса, чтобы во время дождя или снега в него не проникала влага.
4. Фланец. Для обеспечения герметичности места примыкания дефлектора к пирогу кровли задействуют фартук из силикона или резины.

Монтируют воздуховоды на крыше на расстоянии 50 сантиметров от конька – так теплому воздуху будет легче выходить наружу. Даже на крышах, площадь которых не превышает 25 квадратных метров, потребуется установить 2 дефлектора.

Правила установки элементов вентиляционной системы

Чтобы установленная на крышу дома вентиляция функционировала качественно, обеспечивая циркуляцию воздушных масс внутри помещения мансарды, необходимо придерживаться нескольких несложных правил:

1. Высота труб вентиляции над крышей строения должна составлять 50 сантиметров.
2. Когда труба выведена на расстоянии 50-150 сантиметров от конька, нужно, чтобы она возвышалась над ним на 50 сантиметров и более.
3. Если такая труба установлена на расстоянии от конька, превышающем 3 метра, и находится близко к карнизу, то нужно, чтобы ее высота соответствовала уровню конька.
4. Труба, выведенная на плоскую кровлю, должна возвышаться над ее поверхностью минимум на 50 сантиметров.
5. У трубы вентиляции, располагающейся поблизости от дымохода, делают аналогичную длину.
6. Конфигурация крыши получается тем сложнее, чем у нее больше ребер, скатов и ендов, а значит, ей требуется большее количество выходов, обеспечивающих эффективную вытяжку.
7. В регионах с суровыми зимами вентиляционные ходы необходимо утеплять, чтобы не допустить промерзания конструкции при минусовой суточной температуре.
8. При монтаже скатных аэраторов следует уделить особое внимание герметичности мест соединения, поскольку через них может проникать влага, которая со временем способна разрушить пирог кровли и ее стропильную систему.
9. Надо подбирать элементы вентиляционной системы так, чтобы они были изготовлены одним производителем, и тогда изделия будут дополнять друг друга оптимально.

Естественная вентиляция кровли

Создание такой вентиляции не требует энергетических затрат, поэтому ее обустройство предпочтительней. Однако в последнее время все чаще возводятся кровли сложной архитектуры. Им не хватает естественной вентиляции крыши и тогда возникает потребность в создании принудительной системы.

как работает, ошибки и особенности —

• элементы для кровли, воздуховоды системы, кровельная вытяжка
• Кровельная вентиляция для различных типов крыш
• Вентиляция кровли, виды вентиляции и их особенности, описание
• Вентиляция кровли
• вентиляционный зазор утепленной вальмовой крыши из мягкой кровли, профнастила, подкровельное пространство скатных крыш, коньковая вентиляция
• Вентиляция крыши частного дома: кровли, профнастила, гибкой черепицы
• Вентиляция в частном доме с выходом на крышу: материалы и инструменты, плюсы
• Вентиляционные отверстия на крыше 101: Установите вентиляционные отверстия на крыше для надлежащей вентиляции чердака
• Почему вентиляция крыши так важна
• GAF | Калькулятор вентиляции

элементы для кровли, воздуховоды системы, кровельная вытяжка

Содержание:

Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Назначение принудительной вентиляции крыши дома

При обустройстве кровельного пирога домовладения с жилой мансардой, специалисты соблюдают принцип полной герметичности, располагая материалы послойно, с нахлестом друг на друга. Благодаря устройству подобной системы создается надежная защита от влаги и тепло остается внутри помещений.

Одновременно «пирог» является преградой для вытяжки через кровлю. Поэтому и делают в жилом доме систему принудительной вентиляции, которую монтируют в соответствии с требованиями, прописанными в СНиП.

Данная конструкция решает ряд задач:

1. Выводит в атмосферу насыщенный водными парами теплый воздух, который собирается в помещениях, расположенных на нижних этажах. Если отсутствует эффективная вытяжка, пар начинает оседать на элементах системы стропил в виде конденсата.
2. Не дает чрезмерной сырости и неприятному запаху появляться внутри мансардного помещения. Система вентиляции крыши создает приток воздуха из окружающей атмосферы, что способствует созданию в доме благоприятного микроклимата.
3. В жаркую погоду понижает температуру нагрева кровельной поверхности. Правильно обустроенная вентиляция способна ее минимизировать.
4. Обеспечивает защиту поверхности кровли от наслоения льда. По причине наличия разницы между температурой на улице и внутри теплого дома снежная масса начинает подтаивать. В итоге постоянно образуется наледь, справиться с которой непросто.
5. Сохраняются первоначальные качества теплоизоляционного материала. Повышение уровня влажности у утеплителя на 5-10% по причине образования конденсата приводит к увеличению его теплопроводности на 35-50%. Даже в случае полного высыхания данный показатель не возвращается к своему первоначальному значению.
6. В соответствии с положениями СНиП мансарду можно назвать пригодной для проживания, если в ней обустроена система принудительной вентиляции. При этом суммарная площадь вентиляционных отдушин должна составлять не меньше 1/300 кровельной поверхности.

Элементы кровельной вентиляции

Функционирует принудительная вентиляция согласно принципу конвекции: поскольку теплый воздух более легкий, его потоки перемещаются вверх, при этом освобождая место прохладным воздушным массам с большим весом. Зачастую также устанавливается проход через крышу для вентиляции, облегчающий циркуляцию воздуха.

Согласно положениям СНиП, чтобы обеспечить вытяжку, потребуются следующие элементы кровельной вентиляции:

1. Карнизные продухи. Посредством них под крышу с мансардой проникает атмосферный воздух. Для изготовления продух используют недорогие пиломатериалы, которые прикрепляют с маленьким зазором, или

Кровельная вентиляция для различных типов крыш

Говорить о необходимости вентиляции кровли даже не стоит. Это знают все. А вот о том, как сделать её эффективной, долговечной, а также смонтировать самостоятельно, используя передовые инженерные наработки, и пойдёт речь в этой статье.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой.

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна.

Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вен

Вентиляция кровли, виды вентиляции и их особенности, описание

Качественно сделанная крыша – залог комфортного пребывания в любом здании. А, чтобы крыша как можно дольше пребывала в нормальном рабочем состоянии, вентиляция кровли должна быть организована максимально качественно.

Довольно много случаев, когда домовладельцы выбирают качественные кровельные материалы, вкладывают в обустройство или ремонт кровли серьезные средства и, при этом в целях экономии и вопреки советам специалистов, отказываются от установки систем вентиляции вообще или ставят ее в сокращенном (упрощенном) виде.

Происходит это потому, что при всей важности правильной вентиляции кровли и подкровельного пространства, ее необходимость, на первый взгляд,  не совсем очевидна.

С точки зрения неспециалиста не совсем понятно, зачем и что именно нужно вентилировать, и откуда влага вообще может появиться в сухом доме под новой и только что возведенной (или отремонтированной крышей).

Кроме того, не одно поколение выросло в домах, где вся вентиляция кровли осуществлялась на чердаке через слуховые окна, а индивидуальное загородное жилье до недавнего времени часто вообще не имело никакой вентиляции кровли. В этом случае вентиляция кровли вынужденно происходила через щели в кровельном ковре и в стенах дома.

Рисунок : движение потоков воздуха в кровельном пространстве

Так давайте разберемся, что происходит с кровлей при отсутствии вентиляции.

Почему образуется конденсат?

Образование конденсата в первую очередь связано с колебаниями среднесуточной температуры. Например, если при монтаже кровли применялись гидроизоляционные плёнки, то конденсат будет делиться на две части: первая собирается под крышей, а вторая – выводится наружу.

Ещё одна причина – это тёплый воздух, который по законам конвекции поднимается из помещений к крыше и скапливается под кровлей. Для регионов с частым выпадением осадков вентиляция подкровельного покрытия просто необходима – влага с лёгкостью будет затекать в узлы и стыки, загрязнять фасад. А при заморозках она превратится в лёд и заполнит им трубы и водостоки.

Вентиляция кровли позволяет избавиться от этих проблем, обеспечить отвод флаги и выполнить множество других важных функций.

Благодаря вентиляции:

• постоянно поддерживается температурный баланс под всей поверхностью крыши;
• удаляются водяные пары, поступающие из самого помещения;
• значительно снижается вероятность перегрева кровельной поверхности под воздействием солнечных лучей в летнее время;
• зимой не образуются сосульки и наледь;
• необходимость в ремонте откладывается на значительное количество времени.

Все мы помним со школьных времен, что теплый воздух всегда поднимается вверх. Именно этот простой принцип лежит в основе работы современных вентиляционных систем. Точнее, поток воздуха попадает в систему из кровельного карниза, проходит по подкровельному пространству и выходит в месте соединения скатов крыши.

Как выбрать вентиляционную систему?

В первую очередь, необходимо обратить внимание на составляющие системы. Также стоит учесть тип кровли, в которую будет установлена вентиляционная система. И, наконец, важен кровельный материал.

Основные составляющие — это кровельные вентили, вентиляционные выходы и проходные элементы. Рассмотрим подробнее все элементы, из которых состоит вентиляция кровли:

1. Благодаря вентилям, из подкровельного пространства удаляется конденсат. А также сохраняется целостность основы кровли, утеплительной системы и поверхности крыши;
2. Вентиляционные выходы «выбрасывают» конденсат в атмосферу, а также обеспечивают поступление воздуха в помещение. Благодаря им, предупреждается образование грибков, неприятных запахов и разрушение различных строительных материалов.
3. Приходные элементы необходимы для того, чтобы система вентиляции кровли была более надежной и герметичной.

Обычно в комплект входят все составляющие, дополнительные крепежные элементы, инструкция по установке. Также бывают подарки в виде небольших, но полезных инструментов.

Чаще всего вентиляционные элементы изготавливаются из высококачественного полипропилена, который обладает массой преимуществ. Например, этот материал не пропускает ультрафиолетовые лучи, устойчив к перепадам температур. Вентиляционные системы из полипропилена могут использоваться в регионах с различным климатом.

Ещё при выборе систем стоит обратить внимание на цвет составляющих. Цветовая гамма очень широка. И неудивительно, что часто многие элементы не только выполняют основную функцию, но служат частью декора крыши.

Естественная вентиляция чердачных помещений

В чердачных помещениях устроить вентиляцию проще всего. Там циркулирует большой объём воздуха и обеспечивает нормальную вентиляцию всего чердака и кровельных материалов.

Отдушины, находящиеся в коньках, фронтонах и под карнизами, обеспечивают проветривание чердака с помощью наружного воздуха, и позволяют уравнять температуры внутренней и наружной поверхности кровли.

При этом циркуляция воздуха обеспечивается естественным образом – с помощью конвекции. Другими словами, тёплый воздух из жилых помещений поднимается под кровлей вверх и выходит через эти отдушины конькового типа.

Холодный уличный воздух затягивается на чердак через карнизные отдушины. Разница между внутренней и наружной поверхностью кровли имеется, но не столь большая, чтобы вызвать конденсацию влаги.

Совет: для скатных крыш простой конструкции понадобится одинаковое количество отдушин вверху и внизу скатов. Качество обустроенной вентиляции можно проверить по простому правилу: суммарная площадь отдушин должна быть равна одной трёхсотой всей площади ската крыши.

Вентиляция мансардных крыш

Вентиляция мансардных крыш немного сложнее, чем чердачных помещений. Связано это с тем, что в подкровельном пространстве такого типа невозможно обеспечить свободную циркуляцию воздуха.

По типу вентиляции такие крыши делятся на: вентилируемые и невентилируемые. Первые имеют вентиляционные зазоры, а вторые – нет. Работа по вентиляции мансардных крыш происходит между кровлей и тепло- и гидроизоляцией.

Вентиляция кровли может проходить в трех контурах:

1. Подкровельная вентиляция крыши — обеспечивает циркуляцию воздуха под кровельным покрытием. Она позволяет обустроить надёжную систему вентиляции вне зависимости от сложности скатов. Именно такая вентиляция кровли хорошо подходит для мансардных крыш.
2. Вентиляция объёмного типа между гидроизоляцией и утеплителем. При организации этим способом не допускается образование зон застоя.
3. Вентиляция всего чердачного помещения. Этот тип предусматривается на этапе проектирования и входит в общую вентиляционную систему дома.

С технической точки зрения вентиляционные работы удобно проводить с помощью кровельного вентиля и проходного элемента, который используется для прохождения вентиляционных труб сквозь кровельный пирог.

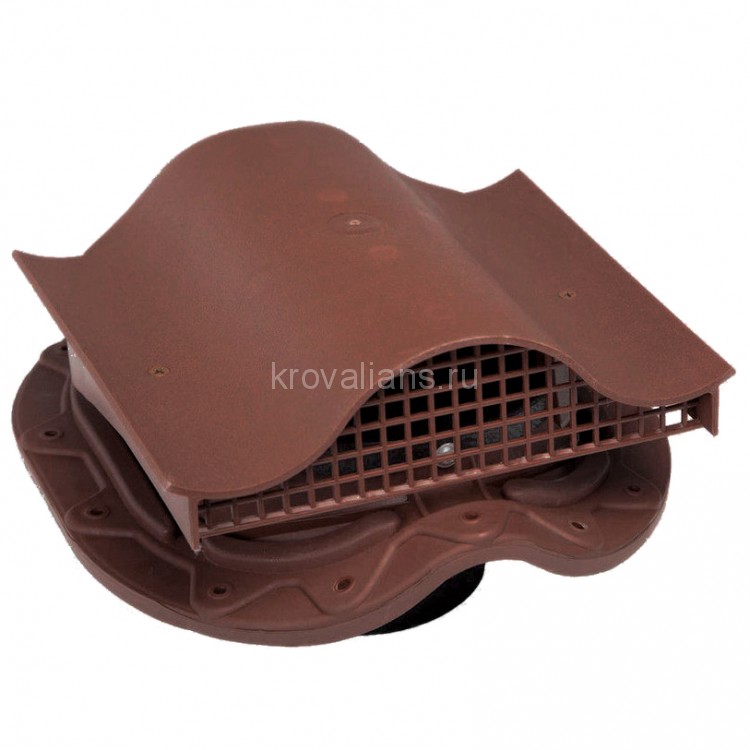

Что касается кровельных вентилей, то они считаются вентиляционной отдушиной и прикрыты от осадков и оснащены фартуком, позволяющим организовать гидроизоляцию места врезки в кровлю. Кроме того в конструкции предусмотрена защитная сетка, предотвращающая попадание птиц и грызунов в подкровельную зону.

Вентиляция кровли должна функционировать в любое время года и под действием любых атмосферных воздействий, особенно, под снежным покровом. Поэтому лучше всего сочетать кровельные вентили с вентиляционными трубами до 50 см.

Принудительная вентиляция кровли

При устройстве вентиляции кровли принудительного типа используют специальный кровельный вентилятор, устанавливающийся в верхнюю отдушину и обеспечивающий вытяжку тёплого воздуха из зоны кровли.

Принудительная вентиляция целесообразна в случаях, когда отсутствует возможность организовать необходимое количество отдушин для естественной системы, когда идёт строительство плоской крыши с отсутствием условий для нормальной терморегуляции кровли из-за слабой естественной конвекции.

Важно: лучший этап для установки вентилятора – это время, когда крыша только строится, поскольку устанавливать устройство в готовую крышу довольно затратное занятие.

Из минусов вентиляторов можно отметить необходимость подвода электросети. Однако недостаток сомнителен, поскольку принудительная вентиляция не требует множества отдушин в крыше, а это повышает её надёжность.

Элементы вентиляции в строительстве

Вентиляция через кровлю – это важный элемент дома, от которого зависит надёжность и качество крыши. Данная система сохранит металлические каркасы от коррозии и защитит деревянные конструкции от гниения.

Как заказать услугу?

Заказать услугу, рассчитать стоимость работ или уточнить дополнительную информацию вы можете:

оставив заявку на сайте, через форму обратной связи «Заказать звонок»,

позвонив нам по контактному телефону 8 (495) 669 31 74

или же написать нам на почту: [email protected]

Будем рады ответить на все интересующие вопросы!

Вентиляция кровли

• Главная
• Отопление
  • Батареи (радиаторы)
  • Системы отопления
  • Котлы
  • Отопление дома
  • Отопительное оборудование
• Утепление
  • Балкон
  • Баня
  • Двери
  • Дом
  • Крыша
  • Окна
  • Пол
  • Потолок
  • Стены
  • Трубы
  • Фасады
  • Фундаменты
  • Другое
• Вентиляция
  • Квартира
  • Частный дом
  • Кондиционирование
  • Остальное
• Канализация
  • Септик и сточные воды
    • Бренды септиков
  • Комплектующие для канализации
  • Дренаж и ливневые стоки
  • Автономная канализация
  • Канализационный колодец
  • Выгребная яма
  • Оборудование
    • Обзоры бытовых насосов
  • Подключение к канализации
  • Постройки
  • Прочистка канализации
  • Другое
• Водоснабжение
  • Система водоснабжения
  • Комплектующие и трубы
  • Смесители
  • Скважина
  • Колодец
  • Оборудование
• Электроснабжение
  • Освещение
  • Проводка
  • Заземление
  • Электрические устройства
  • Источники энергии
• Газоснабжение
• Системы контроля и защиты
  • Сигнализация
  • Система Умный дом
• Баня и сауна
  • Печи и каменки
  • Виды бань
    • Русская баня
    • Финская сауна
  • Фундамент бани
  • Полы в бане
  • Потолки в бане
  • Крыша бани
  • Окна и двери бани
  • Утепление и изоляция
  • Коммуникации в бане
• Гараж
  • Виды гаражей
  • Фундамент гаража
  • Стены гаража
  • Крыша гаража
  • Пол в гараже
  • Гаражные ворота
  • Вентиляция гаража
  • Отопление гаража
  • Электроснабжение гаража
  • Отделка гаража
  • Погреб и смотровая яма
• Двери и окна
  • Двери
    • Межкомнатные двери
    • Фурнитура
    • Дверные конструкции
    • Отделка
    • Входные двери
  • Окна
    • Пластиковые окна
    • Деревянные окна
    • Утепление
    • Подоконник и откосы
    • Фурнитура
    • Шторы и жалюзи
• Интерьер
  • Интерьер ванной и туалета
  • Интерьер кухни
  • Интерьер гостиной
  • Интерьер спальни
  • Интерьер прихожей и коридора
  • Стили интерьеров
    • Авангард
    • Ампир
    • Барокко
    • Викторианский
    • Винтаж
    • Восточный стиль
    • Готический
    • Классический
    • Рококо
    • Японский стиль
  • Мебель
  • Элементы интерьера
    • Камин в интерьере
    • Лестницы в интерьере
    • Шторы и жалюзи
• Инструмент
  • Ручной инструмент
  • Электроинструмент
  • Бензоинструмент
  • Измерительный инструмент
  • Расходные материалы и принадлежности
• Ландшафт
  • Ландшафтный дизайн
    • Дорожки
    • Фонтаны
    • Альпийская горка
    • Пруд
    • Мебель для сада
  • Растения
    • Клумбы
    • Живая изгородь
  • Постройки
    • Беседка
    • Терраса
    • Навес
    • Мангал и барбекю
    • Для детей
    • Бассейн
    • Погреб
    • Колодец
    • Скважина
    • Теплица
    • Забор и ворота
    • Дачный туалет
• Строительство
  • Фундамент
    • Столбчатый фундамент
    • Ленточный фундамент
    • Свайный фундамент
    • Монолитный фундамент
    • Изоляционные работы
    • Опалубка
  • Стены
  • Пол
  • Потолок
  • Крыша
    • Конструкции крыш
    • Кровельные материалы
    • Утепление и изоляция
    • Мансарда
    • Дополнительные элементы крыши
  • Каркасное строительство
  • Веранда
  • Печь и камин
  • Лестницы
  • Забор и ворота
  • Подвал и погреб
  • Бассейн
  • Малые архитектурные формы
    • Беседка
    • Терраса
    • Мангал и барбекю
    • Мебель для сада
  • Сад и огород
  • Строительная техника
• Стройматериалы
  • Отделочные материалы
    • Гипсокартон
    • Ламинат и паркет
• Сети связи
• Об издании
• Новости

Все об отоплении » Вентиляция
Твитнуть
Содержание

• К чему приводит плохая вентиляция кровли
• Как вентилировать крышу в частном доме
• Как сделать вентиляцию кровли из металлочерепицы
• Как не перестраивать крышу, если утепляется мансарда
• Как проветривать крышу из мягкого материала
• Как выполняется вентилирование конька

вентиляционный зазор утепленной вальмовой крыши из мягкой кровли, профнастила, подкровельное пространство скатных крыш, коньковая вентиляция

Содержание:

Как показывает практика, то, насколько комфортно жить в доме, в большей степени зависит от грамотного обустройства крыши, чем от выбора материала покрытия. Создание качественной вентиляции кровли – залог ее долгой эксплуатации.

Когда строительство выполнено на высоком профессиональном уровне с соблюдением всех необходимых нормативов, тогда материал покрытия станет надежной преградой атмосферным осадкам и сильным ветрам. Кровельная конструкция и из дешевого шифера, и из дорогой металлочерепицы способствует сохранению тепла в доме и не допускает проникновения лишней влаги извне.

В свою очередь наличие в помещениях дома большого количества влаги свидетельствует о серьезных проблемах с крышей и о неправильном создании вентиляционного зазора в кровле или о том, что о нем вообще забыли.

Причинами нарушения функционирования кровельного пирога могут быть следующие обстоятельства:

• покрытием крыши занимались непрофессионалы;
• при укладке паро- или гидроизоляционных пленок допущены ошибки;
• вентиляционная система монтировалась без учета вида покрытия.

Ликвидировать недостатки можно только одним способом: разборкой кровельного пирога и последующим его созданием заново.

Особенности устройства вентиляционной конструкции крыши

Система вентилирования кровли насчитывает три составляющие, у каждой из которых свое функциональное назначение:

1. Вентиляция между материалом финишной отделки крыши и гидроизоляционным слоем. Ее задача заключается в выводе конденсата, образующегося с тыльной стороны кровельного покрытия.
2. Вентиляция между гидроизоляцией и утеплителем. Создается для удаления влаги, попавшей из воздушного пространства в теплоизоляцию. Если ее не сделать, тогда утеплитель в результате протечек впитает воду и не сможет выполнять функцию изолятора тепла.
3. Вентиляция пространства под крышей. Благодаря ее обустройству происходит вывод паров от жизнедеятельности людей, и они не оседают в форме конденсата изнутри кровли.

Физические законы и обустройство вентиляции

После монтажа кровельного пирога в него с двух сторон начинают просачиваться пары и влага. Систему вентиляции следует выполнить так, чтобы не допустить данного явления или, чтобы при попадании воды она могла выветриться. Кстати, пар передвигается не перпендикулярно, а немного в сторону. Что касается воды, то она направляется не строго вниз, а слегка отклоняется.

Часто данные особенности не принимаются во внимание, когда выполняют вентиляцию утепленной кровли и при формировании «пирога» допускают ряд ошибок:

1. При монтаже пароизоляции для обеспечения герметичности стыки полотен пленки не проклеивают специальной лентой, а укладывают их внахлест. Пар обнаруживает щели в слое и проникает в утеплитель.
2. Отказываются от создания вентиляции в подкровельном пространстве, ошибочно полагая, что герметично проклеенная пленка пар не пропустит и тот сам в

Вентиляция крыши частного дома: кровли, профнастила, гибкой черепицы

Содержание статьи:

Вентиляция крыши дома необходима, как и вентиляция чердака или санузла. На поверхности невентилируемой кровли нарушается температурно-влажностный режим. Капли конденсата оседают на кровельном материале и несущих конструкциях, вызывая гниение, разрушение и приводя к частым ремонтам.

Почему необходима вентиляция крыши

Крыша дома

Вследствие перепада температур в подкровельном пространстве собирается конденсат. Вода проникает в утеплитель, ухудшаются его изоляционные качества. Чем больше влаги под крышей, тем хуже она удерживает температуру.

Чаще всего стропильная система собирается из дерева, подверженного гниению при постоянном контакте с влагой. Покрытые плесенью стропила разрушаются, грозя обрушением.

Скопление воды в кровельном ковре из мягких материалов вызывает отслаивание покрытия. Крыша начинает течь. И только крышная вентиляция поможет предупредить все неприятности.

Плюсы домов с вентилируемыми крышами:

• подкровельное пространство продувается свежим уличным воздухом;
• удерживается оптимальная температура и влажность на чердаке;
• сохраняются свойства теплоизоляционного материала;
• материалы кровли и поддерживающих конструкций предохраняются от плесени, грибка, провисаний.

Плохая вентиляция крыши в частном доме вызывает:

• намокание стропильной конструкции, гниение, ухудшение несущих свойств;
• деформацию или ржавление кровельного материала;
• разрушение каменных и бетонных частей;
• снижение теплоизоляционных качеств кровли, а значит повышение расходов на обогрев дома;
• перегрев дома и кровли в жаркое время года.

В связи с этим следует упомянуть важность вентиляции мансардной крыши, где подкровельное пространство является жилым.

Способы вентиляции крыши

Вентиляция крыши любого частного дома осуществляется методом естественного движения воздуха в подкровельном пространстве.

Существует несколько механизмов обесп

Вентиляция в частном доме с выходом на крышу: материалы и инструменты, плюсы

Содержание статьи:

При возведении загородного дома тщательно просчитываются все инженерные коммуникации, включая элементы вентиляционной системы выбранного типа. Без качественно обустроенного канала, предназначенного для организации естественного или принудительного отведения загрязненного воздуха, отстроенное жилье не примет ни одна комиссия. Поэтому так важно разобраться в особенностях вывода вентиляции на крышу здания и ознакомиться с порядком ее монтажа в пределах кровельного пространства.

Что следует учесть

Вентиляция на крыше создает максимальную тягу

В одно- или двухэтажных строениях загородного типа вентиляционные трубы на крышу, идущие от жилых помещений, кухонь и санузлов, необходимо вывести в специальном подготовленном для этого месте. При их обустройстве вертикальная конструкция возвышается прямо над кровлей и позволяет получить максимальную тягу. Согласно СНиП, при проектировании такого вывода потребуется учесть следующие моменты:

• Все вертикальные участки будущего инженерного сооружения делаются ровными (без изгибов), что гарантирует свободный выход воздуха наружу.
• Не допускается объединять несколько воздушных потоков вместе; каналы, идущие от жилых комнат, кухни, чердака и канализации делаются отдельными.
• Вентиляционные выходы устанавливаются по возможности ближе к коньку или прямо на нем.
• При невозможности монтажа прямого пролета над шахтой используется гофрированная труба, позволяющая соединять смежные узлы, прокладываемые под различными углами.
• Обязательно обустройство фанового участка – канал соединяет канализационный стояк с вентиляцией и позволяет выводить неприятные запахи.
• Необходим воздухообмен, организуемый на чердаке или в мансардной зоне строения.

В действительности владельцам частных домов приходится обустраивать вентиляцию в уже готовом строении. При этом нужно учитывать особенности планировки всех имеющихся в доме помещений.

Выбор вида труб

Вентиляционные отверстия на крыше 101: Установите вентиляционные отверстия на крыше для надлежащей вентиляции чердака

Обратите внимание: ниже приведены рекомендации для домов с вентилируемыми чердаками. Есть несколько стилей домов со сводчатым потолком или домов с плоской крышей, в которых есть вентиляционные пространства внутри самой крыши и нет чердака. Эти потребности в вентиляции рассчитываются по-разному.

Ключ к правильной вентиляции вашей крыши и чердака — это баланс: количество места, которое вы выделяете для приема, должно быть равно количеству, которое вы позволяете для вытяжки, и это должно быть рассчитано в соответствии с размером вашего чердака и наклоном вашей крыши .

Вы можете рассчитать требования к вентиляции чердака, определив квадратные метры вашего чердачного этажа (его ширина, умноженная на длину), и сравнить это с общей требуемой «чистой свободной площадью» (NFA). Вентиляционные отверстия оцениваются по их чистой свободной площади или количеству пространства для входа и выхода воздуха. Это помогает легко рассчитать, сколько вентиляционных отверстий вам нужно на чердаке после того, как вы определились со своими требованиями.

Если на чердаке есть пароизоляция, вам понадобится один квадратный фут NFA на каждые 300 квадратных футов площади чердачного этажа (половина этой площади будет на впуске, а половина — на вытяжку). Если нет пароизоляции, удвойте его до одного квадратного фута NFA на каждые 150 квадратных футов площади чердака (половина для впуска, половина для вытяжки). Это общие правила, поэтому обязательно сверьтесь с местными строительными нормами.

(Источник: NRCA, Stanley Complete Roofs and Siding, AirVent.com.)

Кроме того, NFA будет рассчитываться по-другому, если уклон вашей крыши больше среднего. Если уклон вашей крыши больше 6:12, вам потребуется больше вентиляции, чтобы отразить дополнительный объем чердачного пространства: рассчитайте на 20% больше для уклонов от 7:12 до 10:12 и на 30% больше для уклона, 11:12 или больше.

(Источник: Asphalt Roofing и NRCA.)

Затем вы можете начать выбирать стиль и тип вентиляционных отверстий на крыше для вашего дома.

Важно помнить, что лучше иметь слишком много приточной вентиляции, чем слишком мало — а многие дома часто недооценивают необходимое количество приточной вентиляции — так что не беспокойтесь о слишком большом притоке и ошибайтесь в том, чтобы иметь больше.

(Источник: House Logic и ARCA.)

Самый популярный способ проветрить чердак — воспользоваться плавучестью или естественной тенденцией теплого и влажного воздуха подниматься вверх, особенно когда под ним нагнетается холодный воздух.Дома естественным образом наполняются теплым влажным воздухом каждый день благодаря физиологии человека и таким действиям, как приготовление пищи и принятие душа.

Чтобы в полной мере воспользоваться этим эффектом, кровельщик обычно устанавливает вентиляционные отверстия на крыше для домов ниже на крыше (ближе к карнизу), а вытяжные вентиляционные отверстия размещает выше (около пика), чтобы позволить холодному воздуху выталкивать горячий воздух наружу. легче.

(Источник: NRCA и всем нужна крыша)

Прежде чем кровельщик приступит к установке вентиляционных отверстий на крыше, он должен будет определить, какой тип вентиляционных отверстий нужен вашему дому (или какой вы предпочитаете) и сколько вам нужно в соответствии с расчетами выше.

Ниже мы описываем различные типы вентиляционных отверстий на крыше, которые будут различаться в зависимости от потребностей и архитектуры вашего дома, географии и погодных условий вашего региона, а также конструкции вашей крыши.

Это общие рекомендации, так как большинство производителей предложат инструкции о том, как лучше всего установить вентиляционные отверстия на крыше и какие меры необходимо принять для выполнения требований ограниченной гарантии.

.

Почему вентиляция крыши так важна

Вентиляционные отверстия на крыше и вентиляция чердаков: почему важна правильная вентиляция крыши

Вы, наверное, знаете, что большинство чердаков и крыш вентилируются. Может быть, вы видели вентилятор на краю чердака под карнизом или, может быть, вы заметили коньковый наконечник на пике крыши. Однако вы можете не знать, что в большинстве домов не хватает вентиляции чердаков, и что отсутствие адекватной вентиляции может увеличить ваши счета за электроэнергию и нанести ущерб вашему дому. Правильная вентиляция чердака — важная часть общего ухода за кровлей.

Для чего нужна вентиляция чердака?

Вентиляция чердака важна для того, чтобы воздух проходил через чердак, а не просто позволял ему оставаться на чердаке. Вентиляция, по сути, помогает наружному воздуху проходить через чердак и выходить из него, удаляя при этом излишки тепла и влаги из воздуха на чердаке.Воздух забирается через такие области, как потолки и карнизы, и выводится через крышу у конька конька или через вентиляционное отверстие в крыше. Это помогает создать правильный воздушный баланс на чердаке, который играет важную роль в поддержании комфорта в доме.

Сколько вентиляции чердака вам нужно?

Поскольку большинство крыш недостаточно вентилируемые, многие люди не знают, какая вентиляция им нужна и какую их покупать. FHA рекомендует иметь 1 квадратный фут вытяжки чердака (как впускной, так и вытяжной) на каждые 300 квадратных футов чердака.

Что происходит при недостатке вентиляции?

Отсутствие вентиляции может вызвать целый ряд проблем в вашем доме и вокруг него. В зависимости от климата, в котором вы живете, отсутствие надлежащей вентиляции может серьезно повлиять на ваши счета за электроэнергию и срок службы таких вещей, как крыша.

Чердаки с подогревом

Одна из проблем, которую может вызвать отсутствие вентиляции чердака, — это перегретый чердак. Если воздух не движется через пространство, воздух внутри начинает нагреваться от солнца, падающего на крышу.Затем это тепло передается через пол вашего чердака и начинает согревать комнаты вашего дома. Это, в свою очередь, приводит к более высоким счетам за электроэнергию, поскольку ваши вентиляторы и кондиционер работают, чтобы бороться с этим.

Меньший срок службы черепицы

Другая проблема, связанная с перегревом чердака, — это срок службы черепицы. Тепло с чердака не будет просто передаваться в жилое пространство; он также будет перенесен обратно на крышу.Это приводит к перегреву черепицы, по сути, к жарке и сокращению срока их службы.

Деформированное дерево и стены

Теплоотдача от перегретого чердака может повредить намного больше, чем ваша крыша и ваши счета за электроэнергию. Он также может деформировать деревянную раму на чердаке, что, в свою очередь, может деформировать стены и дверные коробки, а также перемещаться по стенам, образуя пузыри на краске и обоях.

Накопление влаги

Лето — не единственное время, когда нужно беспокоиться о недостаточной вентиляции чердака.Зимой пар из душа, сушилки для белья, кастрюль и сковородок может скапливаться на чердаке, где он конденсируется. Этот конденсат может снова стекать на изоляцию, делая ее менее эффективной. Это также может привести к росту плесени и грибка на чердаке и в изоляции, что может нанести вред здоровью вашей семьи.

Конденсат и избыток влаги могут также образовываться на карнизах и потолках, заставляя влагу подниматься под крышу и образуя ледяные завалы, которые также могут вызывать утечки. Правильная вентиляция поддерживает движение воздуха в течение всего года, благодаря чему влага выводится с чердака до того, как она сконденсируется.

Обеспечьте надлежащую вентиляцию чердака и крыши

Правильная вентиляция чердака и крыши — это первый шаг к тому, чтобы сделать ваш дом более комфортным и безопасным. Позвоните, чтобы узнать, есть ли у вас необходимая вентиляция и какой тип следует приобрести в соответствии с вашими потребностями, а также узнайте, что ваш чердак и крыша в хорошем состоянии.

Было ли вам полезно?

Загрузка …
.

GAF | Калькулятор вентиляции

384 м.кв. В. на гребне или рядом с ним.

384 м.кв. В. чистой свободной площади всасывания, необходимой на потолке или рядом с ним.

Полезный совет

Если требуется вентиляция чердака 1/150, просто удвойте вычисленное количество вытяжки и притока.

Примечание: N / R = не рекомендуется

Вытяжная вентиляция

cobra ^® и truslate ^® пластиковые вентиляционные отверстия (прямые ножки)

Cobra ^® Выхлопное отверстие — сетчатые ролики (линейные опоры)

Cobra ^® Выхлопное отверстие — сетчатые ролики (линейные опоры)

Master Flow ^® Вентиляционное отверстие с алюминиевым коньком (линейные ножки)

Master Flow ^® Вентиляционное отверстие с алюминиевым коньком (линейные ножки)

Master Flow ^® Кровельные жалюзи (количество вентиляционных отверстий)

Master Flow ^® Кровельные жалюзи (количество вентиляционных отверстий)

Master Flow ^® Ветровые турбины (количество вентиляционных отверстий)

Master Flow ^® Ветровые турбины (количество вентиляционных отверстий)

Приточная вентиляция

Cobra ^® Воздухозаборники (прямые ножки)

Cobra ^® Воздухозаборники (прямые ножки)

Продукт	Требуются прямые ножки
Cobra® IntakePro ™	31 ‘
Cobra ® Вентиляционное отверстие в фасции (сетчатый рулон) 1 «	31 ‘
Cobra ® Вентиляционное отверстие в фасции (сетчатый рулон) 1. 5 «	31 ‘

Master Flow ^® Отверстия для нижнего / нижнего отсека (количество отверстий, кроме LSV8)

Master Flow ^® Отверстия для нижнего / нижнего отсека (количество отверстий, кроме LSV8)

Приточная или вытяжная вентиляция

Примечание. Фронтальные жалюзи обычно устанавливаются парами

Master Flow ^® Металлические двускатные жалюзи (количество вентиляционных отверстий)

Master Flow ^® Металлические двускатные жалюзи (количество вентиляционных отверстий)

MasterFlow ^® Пластиковые двускатные жалюзи (количество вентиляционных отверстий)

MasterFlow ^® Пластиковые двускатные жалюзи (количество вентиляционных отверстий)

MasterFlow ^® Пластиковые круглые жалюзи (количество вентиляционных отверстий)

MasterFlow ^® Пластиковые круглые жалюзи (количество вентиляционных отверстий)

.

Вентиляция кровли, виды вентиляции и их особенности, описание

Качественно сделанная крыша – залог комфортного пребывания в любом здании. А, чтобы крыша как можно дольше пребывала в нормальном рабочем состоянии, вентиляция кровли должна быть организована максимально качественно.

Довольно много случаев, когда домовладельцы выбирают качественные кровельные материалы, вкладывают в обустройство или ремонт кровли серьезные средства и, при этом в целях экономии и вопреки советам специалистов, отказываются от установки систем вентиляции вообще или ставят ее в сокращенном (упрощенном) виде.

Происходит это потому, что при всей важности правильной вентиляции кровли и подкровельного пространства, ее необходимость, на первый взгляд,  не совсем очевидна.

С точки зрения неспециалиста не совсем понятно, зачем и что именно нужно вентилировать, и откуда влага вообще может появиться в сухом доме под новой и только что возведенной (или отремонтированной крышей).

Кроме того, не одно поколение выросло в домах, где вся вентиляция кровли осуществлялась на чердаке через слуховые окна, а индивидуальное загородное жилье до недавнего времени часто вообще не имело никакой вентиляции кровли. В этом случае вентиляция кровли вынужденно происходила через щели в кровельном ковре и в стенах дома.

Рисунок : движение потоков воздуха в кровельном пространстве

Так давайте разберемся, что происходит с кровлей при отсутствии вентиляции.

Почему образуется конденсат?

Образование конденсата в первую очередь связано с колебаниями среднесуточной температуры. Например, если при монтаже кровли применялись гидроизоляционные плёнки, то конденсат будет делиться на две части: первая собирается под крышей, а вторая – выводится наружу.

Ещё одна причина – это тёплый воздух, который по законам конвекции поднимается из помещений к крыше и скапливается под кровлей. Для регионов с частым выпадением осадков вентиляция подкровельного покрытия просто необходима – влага с лёгкостью будет затекать в узлы и стыки, загрязнять фасад. А при заморозках она превратится в лёд и заполнит им трубы и водостоки.

Вентиляция кровли позволяет избавиться от этих проблем, обеспечить отвод флаги и выполнить множество других важных функций.

Благодаря вентиляции:

• постоянно поддерживается температурный баланс под всей поверхностью крыши;
• удаляются водяные пары, поступающие из самого помещения;
• значительно снижается вероятность перегрева кровельной поверхности под воздействием солнечных лучей в летнее время;
• зимой не образуются сосульки и наледь;
• необходимость в ремонте откладывается на значительное количество времени.

Все мы помним со школьных времен, что теплый воздух всегда поднимается вверх. Именно этот простой принцип лежит в основе работы современных вентиляционных систем. Точнее, поток воздуха попадает в систему из кровельного карниза, проходит по подкровельному пространству и выходит в месте соединения скатов крыши.

Как выбрать вентиляционную систему?

В первую очередь, необходимо обратить внимание на составляющие системы. Также стоит учесть тип кровли, в которую будет установлена вентиляционная система. И, наконец, важен кровельный материал.

Основные составляющие — это кровельные вентили, вентиляционные выходы и проходные элементы. Рассмотрим подробнее все элементы, из которых состоит вентиляция кровли:

1. Благодаря вентилям, из подкровельного пространства удаляется конденсат. А также сохраняется целостность основы кровли, утеплительной системы и поверхности крыши;
2. Вентиляционные выходы «выбрасывают» конденсат в атмосферу, а также обеспечивают поступление воздуха в помещение. Благодаря им, предупреждается образование грибков, неприятных запахов и разрушение различных строительных материалов.
3. Приходные элементы необходимы для того, чтобы система вентиляции кровли была более надежной и герметичной.

Обычно в комплект входят все составляющие, дополнительные крепежные элементы, инструкция по установке. Также бывают подарки в виде небольших, но полезных инструментов.

Чаще всего вентиляционные элементы изготавливаются из высококачественного полипропилена, который обладает массой преимуществ. Например, этот материал не пропускает ультрафиолетовые лучи, устойчив к перепадам температур. Вентиляционные системы из полипропилена могут использоваться в регионах с различным климатом.

Ещё при выборе систем стоит обратить внимание на цвет составляющих. Цветовая гамма очень широка. И неудивительно, что часто многие элементы не только выполняют основную функцию, но служат частью декора крыши.

Естественная вентиляция чердачных помещений

В чердачных помещениях устроить вентиляцию проще всего. Там циркулирует большой объём воздуха и обеспечивает нормальную вентиляцию всего чердака и кровельных материалов.

Отдушины, находящиеся в коньках, фронтонах и под карнизами, обеспечивают проветривание чердака с помощью наружного воздуха, и позволяют уравнять температуры внутренней и наружной поверхности кровли.

При этом циркуляция воздуха обеспечивается естественным образом – с помощью конвекции. Другими словами, тёплый воздух из жилых помещений поднимается под кровлей вверх и выходит через эти отдушины конькового типа.

Холодный уличный воздух затягивается на чердак через карнизные отдушины. Разница между внутренней и наружной поверхностью кровли имеется, но не столь большая, чтобы вызвать конденсацию влаги.

Совет: для скатных крыш простой конструкции понадобится одинаковое количество отдушин вверху и внизу скатов. Качество обустроенной вентиляции можно проверить по простому правилу: суммарная площадь отдушин должна быть равна одной трёхсотой всей площади ската крыши.

Вентиляция мансардных крыш

Вентиляция мансардных крыш немного сложнее, чем чердачных помещений. Связано это с тем, что в подкровельном пространстве такого типа невозможно обеспечить свободную циркуляцию воздуха.

По типу вентиляции такие крыши делятся на: вентилируемые и невентилируемые. Первые имеют вентиляционные зазоры, а вторые – нет. Работа по вентиляции мансардных крыш происходит между кровлей и тепло- и гидроизоляцией.

Вентиляция кровли может проходить в трех контурах:

1. Подкровельная вентиляция крыши — обеспечивает циркуляцию воздуха под кровельным покрытием. Она позволяет обустроить надёжную систему вентиляции вне зависимости от сложности скатов. Именно такая вентиляция кровли хорошо подходит для мансардных крыш.
2. Вентиляция объёмного типа между гидроизоляцией и утеплителем. При организации этим способом не допускается образование зон застоя.
3. Вентиляция всего чердачного помещения. Этот тип предусматривается на этапе проектирования и входит в общую вентиляционную систему дома.

С технической точки зрения вентиляционные работы удобно проводить с помощью кровельного вентиля и проходного элемента, который используется для прохождения вентиляционных труб сквозь кровельный пирог.

Что касается кровельных вентилей, то они считаются вентиляционной отдушиной и прикрыты от осадков и оснащены фартуком, позволяющим организовать гидроизоляцию места врезки в кровлю. Кроме того в конструкции предусмотрена защитная сетка, предотвращающая попадание птиц и грызунов в подкровельную зону.

Вентиляция кровли должна функционировать в любое время года и под действием любых атмосферных воздействий, особенно, под снежным покровом. Поэтому лучше всего сочетать кровельные вентили с вентиляционными трубами до 50 см.

Принудительная вентиляция кровли

При устройстве вентиляции кровли принудительного типа используют специальный кровельный вентилятор, устанавливающийся в верхнюю отдушину и обеспечивающий вытяжку тёплого воздуха из зоны кровли.

Принудительная вентиляция целесообразна в случаях, когда отсутствует возможность организовать необходимое количество отдушин для естественной системы, когда идёт строительство плоской крыши с отсутствием условий для нормальной терморегуляции кровли из-за слабой естественной конвекции.

Важно: лучший этап для установки вентилятора – это время, когда крыша только строится, поскольку устанавливать устройство в готовую крышу довольно затратное занятие.

Из минусов вентиляторов можно отметить необходимость подвода электросети. Однако недостаток сомнителен, поскольку принудительная вентиляция не требует множества отдушин в крыше, а это повышает её надёжность.

Элементы вентиляции в строительстве

Вентиляция через кровлю – это важный элемент дома, от которого зависит надёжность и качество крыши. Данная система сохранит металлические каркасы от коррозии и защитит деревянные конструкции от гниения.

Как заказать услугу?

Заказать услугу, рассчитать стоимость работ или уточнить дополнительную информацию вы можете:

оставив заявку на сайте, через форму обратной связи «Заказать звонок»,

позвонив нам по контактному телефону 8 (495) 669 31 74

или же написать нам на почту: info@bta. ru

Будем рады ответить на все интересующие вопросы!

Вентиляция кровли — монтаж кровельной вентиляции. Как сделать вентиляцию крыши и подкровельного пространства

Конденсат, на первый взгляд кажущийся таким безобидным, способен со временем разрушить кровлю даже из металлочерепицы. Чтобы этого не случилось, крыши нужна качественная вентиляция. Именно на нее накладывается важная функция – отводить лишнюю жидкость от кровельного покрытия и защищать стропильную систему от гниения.

Что будет если вентиляция кровли не эффективна или она отсутствует?

Когда застройщики пренебрегают вентиляцией или она является недостаточной для площади крыши, возникает ряд проблем:

• Попадания влаги на стропильные элементы. В дальнейшем это приводит к образованию грибка на деревянных досках, действующего разрушительно на дерево.

• Плохая вентиляция кровли не способна защитить от талой воды. А это приведет к порче даже металлических конструкций, образованию на них коррозии.

• К порче теплоизоляционного слоя. Покрытие не будет качественно осуществлять свою главную функцию — сохранять тепло. И как результат счет за отопление резко увеличится.

• Перегреву кровельного материала. Особенно актуальна эта проблема для мягких кровель. Если в доме предусмотрена мансарда, находиться в этом помещении летом будет просто невозможно.

• Необходимость в кондиционировании всех комнат. Недостаточная кровельная вентиляция приведет к высокой влажности во всем доме, избавиться от которой без кондиционера не получится.

Но как понять, что система выполняет свои функции и является достаточной? Для этого достаточно внимательно осмотреть свой дом и кровлю:

• Помещение чердака или мансарды должно быть всегда сухим, а воздух прохладным.

• Теплоизоляционный слой кровельного пирога не должен быть покрыт мелкими каплями (конденсатом), недопустима влага и на элементах стропильной системы.

• Ни на потолке, ни на стенах не должно быть грибка и гнили.

• Влажность в доме должна быть всегда в допустимых значениях, без использования дополнительных приборов.
  Вентиляция крыши: ее устройство.

Весь принцип системы заключается в использование определенных элементов и действий. А именно:

1. Укладки кровельного покрытия, оснащенного плитками с отверстием для вентиляции.

2. Коньки с вентиляцией.

3. Монтаж элементов, выводящих лишнюю жидкость из-под кровельного пространства (аэратор кровельный).

4. Устройство крыши с несколькими зазорами для вентиляции.

5. Оснащение кровли слуховым окном или целым каналом вдоль ендовы.

Особенности монтажа

Ответ на вопрос как сделать вентиляцию крышу напрямую зависит от вида конструкции, а именно от типа верхнего этажа.

1. Чердачные кровли. Вентиляция крыши осуществляется с помощью отдушин, которые устанавливают по всей поверхности кровли. Действуют как конвекция, выдают горячий воздух и принимают холодный. Такой способ вентиляции обеспечит качественное проветривание изнутри. Разница температур минимальная, что не способствует образованию конденсата.

1. Мансардные крыши. Конструкция крыши предполагает отсутствие свободного пространства, что ухудшает вентиляцию. Система может быть реализована 3 способами:

Первый — вентиляция подкровельного пространства. Способствует свободной циркуляции воздуха исключительно под кровельным покрытием.

Второй – вентиляционный зазор между кровельным покрытием и слоем теплоизоляции. Тут важно не допустить мест застоев.

Третий – монтаж вентиляции всего помещения под крышей. Так как данная система должна взаимодействовать с вентиляцией всего дома, продумать ее нужно еще на этапе проектирования.

В заключение еще раз отметим, что важность вентиляции крыши – неоспорима. При планировании внимательно проанализируйте возможные ошибки или лучше обратитесь к профессионалам. Главное помнить, что только правильная вентиляционная система способна эффективно выводить паровые массы, а значит создавать комфортные условия жизни в доме.

Добавить комментарий

Система вентиляции в многоквартирном доме: решения для многоэтажных зданий

Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

Содержание:

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

1. точка забора свежего воздуха;
2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
3. воздуховоды;
4. диффузор, через который подается свежий воздух;
5. вентиляционная решетка для забора отработанного воздуха;
6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

• Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
• В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
• Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

PA-1101: Ускоренный курс по вентиляции крыши

Вопросу вентиляции крыши было посвящено так много информации, что легко запутаться и потерять фокус. Итак, я начну с того, что может показаться спорным, но на самом деле это не так: вентилируемый чердак, где изоляция помещается на герметичный чердачный этаж, является одним из самых недооцененных строительных сборок, которые у нас есть в истории. строительная наука. С таким подходом сложно облажаться. Вентилируемый чердак работает в жарком, смешанном и холодном климате.Работает в Арктике и в Амазонии. Он работает абсолютно везде — при правильном исполнении.

К сожалению, нам удается снова и снова облажаться, и плохо построенный чердак или сборка крыши могут привести к чрезмерным потерям энергии, ледяным завалам, плесени, гниению и множеству ненужных беспокойств домовладельцев.

Здесь я объясню, как правильно построить вентилируемый чердак. Я также объясню, когда имеет смысл переместить слои контроля температуры, влажности и воздуха на плоскость крыши и как правильно детализировать вентилируемые и невентилируемые крыши.

Теория вентиляции

Назначение вентиляции крыши зависит от климата, но это то же самое, если вы вентилируете весь чердак или вентилируете только крышу. В холодном климате основная цель вентиляции — поддерживать холодную температуру крыши, чтобы избежать образования ледяных плотин, образовавшихся в результате таяния снега, и отводить любую влагу, которая перемещается из кондиционированного жилого помещения на чердак. (Более подробную информацию о ледяных плотинах см. В разделе «Energy Smart Details» в FHB № 218.)

В жарком климате основная цель вентиляции — отвод нагретого солнцем горячего воздуха с чердака или крыши для снижения охлаждающей нагрузки здания и для уменьшения нагрузки на системы кондиционирования воздуха.В смешанном климате вентиляция выполняет любую роль, в зависимости от сезона.

Вентиляция чердака

Ключевым преимуществом вентиляции чердака является тот же подход, независимо от того, насколько творчески ваш архитектор использовал крышу. Поскольку крыша здесь не играет роли, не имеет значения, сколько там вальм, впадин, мансардных окон или фронтонов. Кроме того, для достижения целевых значений R на чердаке проще и зачастую дешевле установить стекловолокно или целлюлозную изоляцию, чем добиться сопоставимого значения R в плоскости крыши.

Успех этого подхода зависит от того, чтобы потолок на верхнем уровне дома был абсолютно герметичным до того, как будет установлена ​​изоляция. (См. «Обновление изоляции чердака» в FHB № 200.) Также важно убедиться, что на чердаке нет ничего, кроме теплоизоляции и воздуха — ни рождественских украшений, ни смокинга, который вы носили в день свадьбы, ничего такого. Чердачное пространство можно использовать для хранения вещей, но только если над утеплителем соорудить приподнятую площадку. В противном случае изоляция будет сжиматься или раскачиваться, что снижает ее коэффициент сопротивления.Кроме того, люки на чердаке, как известно, негерметичны. Вы можете построить герметичный вход на чердак, но вы должны знать, что чем больше он используется, тем он становится герметичнее.

Как люди ошибаются в этом простом подходе? Они не соблюдают правила. Они пробивают кучу дыр в потолке, заполняют дыры утопленными светильниками, пропускающими воздух, и заполняют механические системы воздухоочистителями и змеевидным массивом воздуховодов на чердаке. Утечка воздуха из этих отверстий и систем является основной причиной образования ледяных плотин в холодном климате и основной причиной проблем с влажностью в жарком климате.Кроме того, это невероятная трата энергии, где бы вы ни жили.

Не думайте, что вам удастся установить воздуховоды на чердаке без кондиционирования только потому, что вы их герметизировали и изолировали. Герметизация воздуховодов — это работа, основанная на вере. Вам остается только надеяться, что вы делаете свою работу достаточно хорошо. Даже если вы очень стараетесь обеспечить герметичность, вы можете взять систему с утечкой 20% и снизить ее до 5%, но этого все равно недостаточно.

Что касается встраиваемых светильников и других потолочных проемов, было бы здорово, если бы мы могли рассчитывать на то, что строитель обеспечит герметизацию всех этих областей.К сожалению, мы не можем быть уверены, что строитель обеспечит хорошую герметичность или даже герметичность вообще. Поэтому нам нужно снять часть ответственности с рук строителя и подумать о других вариантах.

В ситуации, когда механические системы или воздуховоды должны быть на чердаке или когда в потолке под чердаком есть много отверстий, лучше всего поместить всю чердак внутри тепловой оболочки. Таким образом, нет ничего страшного, если через потолок будет течь воздух или если воздуховоды негерметичны и неизолированы.

Вентиляция настила крыши

Если чердак будет кондиционироваться для жилых или механических целей, или если дизайн дома требует сводчатого потолка, положение R806.3 Международного жилищного кодекса требует наличия настила на крыше. над пространством, который должен постоянно вентилироваться от карниза до конька. Это легко сделать на крышах простой конструкции и сложно, если вообще возможно, на крышах, которые имеют шатры, впадины, слуховые окна или световые люки, которые прерывают стропильные пролеты.

Если вы решите вентилировать крышу, отнеситесь к этому серьезно и сделайте это по-настоящему. Кодекс требует, чтобы между верхней частью изоляции и задней частью обшивки крыши оставалось не менее 1 дюйма воздушного пространства. Этого не достаточно. Для наилучшей работы воздушное пространство в вентиляционном желобе должно быть не менее 2 дюймов в глубину. Если вы не заполняете балки между стропилами 2х10 или 2х8 баллонной пеной с закрытыми порами, этот подход, вероятно, потребует от вас отделки стропил мехом, чтобы обеспечить дополнительную изоляцию для достижения желаемых значений сопротивления теплопередаче.Это может быть неприятно, но вы не столкнетесь с проблемами, связанными с недостаточной циркуляцией воздуха под крышей. Чтобы убедиться, что ваша крыша имеет достаточную вентиляцию, вы можете выполнить простые расчеты (врезка, стр. 69)

Помимо уменьшения теплоизоляции при вентиляции крыши, вентиляции крыши или чердака есть другие недостатки стоит учесть. В холодном климате снег может попасть в люки софита и гребня, растаять и вызвать гниение.Точно так же в прибрежной среде или в регионах с сильным дождем и ветром влага может попадать в вентиляционные отверстия и в конструкцию крыши. В зонах, подверженных ураганам, с частыми сильными ветрами, обрушение вентилируемого потолка может создать давление в здании, что может привести к тому, что окна будут выбиты, а крыша снесена. Наконец, в зонах лесных пожаров плавающие угли могут попасть в вентиляционные отверстия и вызвать пожары на крышах. Если любой из этих. . .

Загрузите полный документ здесь.

Что это такое и для чего он нужен?

Проще говоря, кровельная вентиляция — это система, позволяющая воздуху циркулировать через чердак.Вентиляционные отверстия на крыше необходимы в каждом доме. Тем не менее, не многие домовладельцы хорошо знают свои системы вентиляции крыши . Возможно, вам не обязательно задумываться о вентиляционных отверстиях на крыше, но они должны быть такими.

Вентиляционные отверстия на крыше помогают защитить здания разными способами. Они продлевают срок службы крыши, регулируют температуру в помещении и снижают стоимость энергии. Хорошо вентилируемый чердак также защитит постройки от повреждений, вызванных гнилью.

Давайте посмотрим, как работает вентиляция чердака .Мы обсудим, почему вентиляция важна и как она защищает дома при правильной установке. Надеюсь, после прочтения этого руководства вы больше узнаете о вентиляционных отверстиях на крыше и о том, что они делают.

Что такое кровельная вентиляция?

Кровельная вентиляция позволяет воздуху проходить через чердак и выходить через вентиляционные отверстия на крыше. Правильно установленные форточки на крыше предотвратят перегрев крыши. Они также предотвращают образование конденсата. Когда крыша перегревается или накапливается влага, это может привести к серьезным повреждениям или риску для здоровья.

При неправильной установке вентиляционных систем; это может привести к проблемам. Эти возникающие проблемы могут представлять серьезный риск для здоровья и нанести ущерб имуществу. Некоторые из проблем, которые могут возникнуть, — это рост плесени, обледенение и более высокие затраты на электроэнергию для домовладельца.

Вентиляционные отверстия на крыше для любого климата

Каждый дом требует вентиляции чердака , так как он предназначен для работы в жарком, холодном и смешанном климате. А значит, в любое время года.Вентиляционные отверстия работают, очищая чердак от горячего и влажного воздуха. В результате домовладельцы могут регулировать температуру в своем доме круглый год. Хорошо вентилируемая крыша будет поддерживать комфортную температуру в доме на уровне, ожидаемом в это время года.

В холодном климате вентиляционные отверстия на крыше обеспечивают необходимую температуру на чердаке. Когда будет ледяной покров, вентиляционные отверстия в крыше предотвратят образование ледяных плотин. Ледяные плотины образуются в течение короткого периода времени, когда тепло солнца и тепло крыши растапливают снег и лед.Затем эта вода собирается, повторно замерзает и образует лужи на крыше. Кроме того, вентиляция позволит любой влаге, содержащейся в воздухе, удаляться из жилого помещения внизу, выходя через чердак.

Вентиляция не менее важна в жарком климате. Когда погода теплее, вентиляционные отверстия будут работать, очищая чердак от горячего воздуха. В результате это охладит дом и снизит стоимость эксплуатации систем кондиционирования воздуха.

Напоследок стоит отметить, что перед установкой системы вентиляции необходимо учесть некоторые моменты.Важно оценить, насколько герметичен ваш чердак. Рекомендуем герметизировать чердачный пол или обеспечить максимальную герметичность люка. Если холодный воздух может просочиться на нижние уровни, это приведет к потере энергии. Потеря энергии со временем приведет к увеличению счетов за электроэнергию. Кроме того, холодный воздух, выходящий с чердака, может привести к слишком высокой температуре на чердаке. Это может привести к образованию ледяных плотин в холодное время года.

Создание воздушного потока

Существует много типов крышных вентиляционных систем .Некоторым требуется электричество, некоторые питаются от ветра, а некоторые пассивно циркулируют воздух. Системы вентиляции будут работать только при условии циркуляции воздуха. Вот два основных метода создания хорошего воздушного потока:

Механический — для этого метода требуется источник питания и движущиеся части.

Natural — Воздух может естественным образом проходить через чердак, используя эффект стека и эффект ветра. Мы обсудим больше о стек-эффекте и эффекте ветра чуть позже.

Виды кровельной вентиляции

Ключ к пониманию вентиляционных отверстий на чердаке — это знать, что нет лучшего вентиляционного отверстия, чем другие.Поскольку климат во всем мире разный, и все дома спроектированы по-разному, вентиляционные отверстия на крыше должны подходить для каждого дома. Следовательно, вам понадобится индивидуальная система вентиляции, подходящая для вашего дома. Вот некоторые из существующих вентиляционных отверстий:

Ветряные турбины — Само собой разумеется, что этот тип вентиляции зависит от постоянного источника ветра. Пока дует ветер, ветряные турбины — отличный вариант. Но если в вашем климате не так много ветра, это не может обеспечить надлежащую вентиляцию вашей собственности.

Вентиляционные отверстия — также известные как жалюзи, эти типы вентиляционных отверстий устанавливаются в отверстие, вырезанное в крыше. Коробчатые вентиляционные отверстия позволяют горячему воздуху подниматься и эффективно выводить влагу, поскольку они устанавливаются близко к коньку крыши. Конек крыши — это место, где большая часть горячего воздуха уходит через крышу естественным путем.

Вентиляционные отверстия для потолка — Этот тип вентиляционных отверстий для чердака также называется вентиляционными отверстиями для карнизов . Вентиляционные отверстия для потолка устанавливаются в карниз и пропускают воздух.Правильная вентиляция возникает, когда прохладный воздух может входить около карниза и выходить около пика. Именно так работают вентиляционные решетки ( карнизы ).

Ridge Vent — Эта вентиляция на чердаке хорошо сочетается с вентиляционными отверстиями на потолке . Ridge Vent — это обычно используемый вытяжной вентилятор на крыше , который следует устанавливать вдоль всего горизонтального конька крыши. Это создает гораздо лучший внешний вид, позволяя ему гармонировать с естественным видом крыши.Ridge Vent на крыше работает, распределяя горячий и холодный воздух, а не создавая горячие и холодные секции. Распределение температуры по крыше продлевает срок службы вашей крыши.

Крышка вентиляционного отверстия

Крышная вентиляционная крышка , являющаяся частью любой системы вентиляции крыши , может помочь обеспечить отвод горячего воздуха. Этот выброс горячего воздуха также втягивает внутрь более холодный воздух без необходимости использования крышного вентилятора . Крышное вентиляционное отверстие закрывает работы по защите от влаги, дождя и насекомых.В то же время вентиляционные люки на крыше снижают затраты на электроэнергию и снижают температуру на чердаке, чтобы в вашем доме было комфортно. Крышка Вентиляционная крышка может быть тем решением для вентиляции, которое вы ищете.

Вентс

Для вентиляторов

Power Vents требуются двигатели для питания большого вентилятора на чердаке . Крышный вытяжной вентилятор работает, выталкивая горячий воздух и влагу через чердак. Некоторые типы вентиляторов на крыше поставляются с регулируемыми термостатами и гигростатами, чтобы домовладелец мог контролировать, когда включается вытяжной вентилятор на чердаке .Модели с термостатами более энергоэффективны, потому что они срабатывают только тогда, когда это необходимо. Это означает, что крышный вентилятор не работает постоянно и стоит денег.

Как работает вентиляция на крыше

Теперь вы знаете, что такое вентиляция крыши , теперь мы подробно обсудим, как работает система. Системы естественной вентиляции полагаются на то, что воздух может естественным образом проходить через чердак. Здесь используется эффект стека и эффект ветра, но что они собой представляют?

Эффект стека возникает, когда горячий воздух поднимается на чердак, вызывая высокое давление в высоких точках крыши.Вытяжка — это когда горячий воздух выходит через чердак. Однако горячий воздух может уйти только тогда, когда есть возможность для более прохладного воздуха течь на чердак. Забор — это когда этот прохладный воздух попадает на чердак.

Когда ветер дует на крышу снаружи, это увеличивает приток и выхлоп, и это называется ветровым эффектом. И воздухозаборник, и выхлоп важны, потому что они способствуют естественной циркуляции воздуха.

Независимо от того, можете ли вы использовать естественные вентиляционные отверстия или требовать механических вентиляционных отверстий на крыше, идея остается той же.Вентиляционные отверстия на крыше позволят воздуху циркулировать по чердаку, чтобы регулировать температуру.

Но сколько нужно вентиляционных отверстий на крыше? Правильное количество всасывающих и вытяжных отверстий имеет важное значение для создания надлежащей вентиляции. Воздухозаборник и вытяжка работают вместе, чтобы управлять температурой на чердаке и на крыше. У вас никогда не может быть слишком много, но у вас может быть слишком мало, поэтому важно сделать все правильно.

По общему правилу в доме требуется одна вентиляция на каждые 300 кв. Футов. Хотя, если на чердаке нет пароизоляции, количество удваивается.Если в вашем доме нет пароизоляции на чердаке, рекомендуется иметь одно вентиляционное отверстие на каждые 150 кв. Футов

.

Преимущества кровельной вентиляции

Кровельная вентиляция необходима каждому домовладельцу, поскольку она предлагает ряд преимуществ. Вентиляционные отверстия на крыше работают круглый год и в любом климате, чтобы обеспечить наилучшую защиту вашего дома.

Правильная вентиляция чердака продлит срок службы вашей крыши, сохраняя более прохладную черепицу. В теплые месяцы вентиляционные отверстия на крыше будут обеспечивать циркуляцию воздуха, чтобы горячий воздух мог выходить.В результате на чердаке и на крыше будет намного прохладнее. Когда крыша становится теплее из-за плохой вентиляции, это нагревает черепицу. Когда это происходит, опоясывающий лишай повреждается.

Вентиляция также поможет домовладельцам снизить затраты на электроэнергию. Когда мы вступаем в более теплые месяцы и начинается лето, мы хотим сохранять прохладу в наших домах. Хорошо вентилируемая крыша позволит горячему воздуху эффективно выходить. По мере выхода горячего воздуха на чердаке остается прохладнее, что снижает нагрузку на системы кондиционирования воздуха.

Вентиляционные отверстия на крыше также помогают снизить экстремальные температуры в помещении. Мы все поднялись наверх и обнаружили, что здесь намного теплее, чем внизу. Однако если это не исчезнет, ​​это может быть результатом плохой вентиляции крыши. Если горячий воздух не может выйти, он останется на верхних этажах вашего дома.

Проблемы из-за плохой вентиляции

Плохая вентиляция может вызвать множество проблем, таких как дорогостоящие повреждения и даже проблемы со здоровьем. Домовладельцы должны понимать побочные эффекты плохой вентиляции.Итак, мы обсудим несколько проблем, которые могут возникнуть при недостаточной вентиляции крыши .

Холодный климат

В холодное время года бывает ледяной, холодной и может идти снег в зависимости от вашего климата. Лед может накапливаться на крыше, создавая ледяные дамбы. Ледяные плотины образуются, когда тепло изнутри чердака и тепло солнца тают снег или лед. Затем эта вода собирается на краю крыши и снова замерзает. Этот повторно замороженный лед затем накапливается за и / или под крышей.Любая дальнейшая вода, которая стекает к краю, будет застревать за плотиной. Накопление льда может привести к повреждению чердака, стен внутри дома и всей крыши. Вентиляционные отверстия на крыше позволят выходить теплому воздуху, не позволяя ему растопить снег или лед.

Хотя накопление снега и льда иногда может представлять опасность без надлежащей вентиляции, отсутствие снега также может быть проблемой. Если идет сильный снегопад и снег не может лежать на вашей крыше, это может указывать на проблему с вентиляцией.В снежное время года отсутствие снега может быть признаком плохой вентиляции. Если ваша крыша теплее, чем должна быть, из-за плохой вентиляции снег быстро растает. Мы уже знаем, что это может привести к образованию ледяных плотин, поэтому, если вы заметили это, пора пригласить специалиста по кровле для оценки вашей собственности.

Теплый климат

Если горячий воздух не может выйти через крышу, это также может привести к образованию конденсата. Образующаяся влага способствует гниению, которое может серьезно повредить структуру вашего дома.Конденсат также может привести к тому, что вода будет скапливаться и стекать через потолок. Это влечет за собой дальнейший ущерб жилому пространству внизу. По мере того, как на чердаке и в доме станет влажно, начнет развиваться плесень. Плесень может быть потенциально опасной и вызывать серьезные проблемы со здоровьем у тех, кто живет в доме.

Мы надеемся, что вы нашли это руководство о важности вентиляции чердака полезным. Все домовладельцы и владельцы недвижимости должны понимать, что делают системы вентиляции крыши .Когда вентиляционные отверстия установлены правильно, все владельцы недвижимости получают выгоду от них.

Чтобы получить консультацию специалиста о том, какие типы вентиляционных отверстий лучше всего подходят для вашего дома, позвоните нам сегодня. Наша команда будет рада помочь вам с ремонтом крыши или задать вопросы. Свяжитесь с нами сегодня для оценки.

Сбалансированный подход к вентиляции крыши

Большинство домовладельцев никогда не замечают, что несколько продуктов работают вместе в их кровельной системе. В совокупности эти компоненты помогают создать водонепроницаемый барьер, защитить дом от природных стихий и помочь дому дышать благодаря сбалансированной вентиляции крыши.

Кровельная вентиляция часто упускается из виду, особенно когда речь идет о «балансе». Вентиляция позволяет воздухообмену между внешней средой и чердаком. Крыша со сбалансированной системой вентиляции имеет равное распределение приточных и вытяжных вентиляционных отверстий (50 процентов у карниза и 50 процентов у конька). Сбалансированный подход помогает оптимизировать воздухообмен между чердаком и внешней средой, а также позволяет эффективно управлять температурой и влажностью внутри чердака.В холодную погоду вентиляция помогает удалить с чердака влажный воздух, который мигрировал из занятого жилого помещения, снижая риск образования конденсата на чердаке. Поддерживая температуру настила крыши ближе к температуре наружного воздуха, вентиляция также может уменьшить образование ледяных плотин, что может привести к утечкам воды через карниз. В жаркую погоду вентиляция помогает обменивать горячий воздух чердака с более прохладным наружным воздухом, делая дом более комфортным.

А свободный поток

В большинстве домов используется пассивная или статическая система вентиляции на крыше, которая способствует свободному потоку воздуха за счет силы плавучести и давления ветра.Плавучесть зависит от разницы температур на чердаке и на открытом воздухе, а также от разницы в высоте по вертикали между воздухозаборными и вытяжными отверстиями. Чем больше разница температур между чердаком и внешней частью дома в сочетании с разницей в высоте между впускными и выпускными отверстиями (которая больше в случае крыш с более крутым уклоном), тем больше сила плавучести, перемещающая горячий воздух вверх. в сторону выхлопных отверстий.

В то время как плавучесть играет важную роль в вентиляции в безветренные дни, давление ветра оказывает большее влияние на вентиляцию крыши.Даже низкая скорость ветра позволяет воздуху проходить через вентиляционные отверстия в крыше и способствует обмену и перемешиванию воздуха на чердаке.

В конечном итоге на вентиляцию влияет множество факторов. Изменения скорости ветра, направления ветра и окружающей топографии влияют на интенсивность вентиляции. Хотя более высокая скорость ветра имеет тенденцию увеличивать интенсивность вентиляции (см. Диаграмму выше), темпы вентиляции при данной скорости ветра могут изменяться в 10 раз. Скорость вентиляции наиболее высока, когда направление ветра перпендикулярно воздухозаборным отверстиям, и скорость уменьшается, когда направление ветра становится параллельным. к проемам.Местная топография, такая как количество и близость окружающих сооружений, высота зданий, растительность и разница в высоте окружающих высот, также влияет на скорость и направление ветра.

Моделирование вентиляции

Для прогнозирования воздействия этих факторов требуются сложные компьютерные программы, которые могут служить полезными инструментами для сравнительного анализа. Например, мы использовали программу AtticSim для моделирования температуры на чердаке в Тампе, штат Флорида, в течение одной недели июля. Смоделированный чердак имел остроконечную конструкцию размером 50 на 27 футов с уклоном крыши 4:12 и имел изоляцию R-30 в потолке.Мы оценили две схемы вентиляции: сбалансированную (от потолка до конька) и несбалансированную (только от потолка к потолку). Для сравнения мы также оценили герметичный чердак — без вентиляционных отверстий на потолке или коньке.

Пики на приведенном выше графике показывают дневную температуру на чердаке. Анализ показывает, что температура на герметичном чердаке без какой-либо вентиляции
превышала 140 ° F. Сбалансированная вентиляция между воздухозаборником и вытяжкой была более эффективной в снижении температуры на чердаке по сравнению с подходом, предусматривающим использование только потолка.Фактически, сбалансированная вентиляция отражала разницу температур более 30 ° F по сравнению с подходом вентиляции только софитом.

Когда приток и вытяжка сбалансированы, преимущества вентиляции, создаваемой давлением ветра и выталкивающей силой, объединяются для увеличения воздухообмена и снижения температуры чердака. Несбалансированный подход (только потолок к потолку) более изменчив и не приводит к такому же снижению температуры воздуха, как сбалансированный подход. Вентиляция только софита менее эффективна, чем сбалансированный подход, и, похоже, на нее влияют изменения скорости и направления ветра.

Справочник по модернизации вентилируемой и невентилируемой изоляции крыши см. По адресу protradecraft.com/high-performance-handbook.

Основы кровельной вентиляции | HGTV

Вентиляция на крыше помогает поддерживать чердак сухим и прохладным, но также важна для поддержания здоровой окружающей среды. Обычные домашние дела, такие как стирка, использование посудомоечной машины и принятие душа, создают теплый и влажный воздух, который поднимается из жилого помещения на чердак.Когда теплый влажный воздух встречается с более прохладным воздухом чердака, он конденсируется, смачивая окружающие элементы каркаса и изоляцию. Постоянное увлажнение без сушки может вызвать рост плесени на стропилах и изоляции крыши, что может вызвать респираторные проблемы у домовладельцев и, в конечном итоге, структурные проблемы с кровлей.

Кроме того, перегрев чердака может вызвать преждевременное старение и растрескивание кровельных материалов. Зимой теплый воздух чердака может вызвать неравномерное таяние снега на крыше, что способствует образованию ледяных завалов.Ледяные плотины образуются, когда талый снег стекает по крыше к карнизу, а затем снова замерзает в виде сосулек вдоль линии крыши. Лед расширяется и скапливается под черепицей, подвергая кровельную бумагу и обшивку воздействию воды. Это может привести к расслоению обшивки крыши, что позволяет элементам каркаса чердака и изоляции постоянно намокать без высыхания. Как описано ранее, это приводит к росту плесени и связанным с этим проблемам. Кроме того, влажная изоляция имеет пониженное значение сопротивления теплопередаче, что создает дополнительную нагрузку на систему отопления, вентиляции и кондиционирования воздуха, увеличивая тем самым счета домовладельцев за электроэнергию.Утечки воды на чердаке также могут со временем повредить гипсокартон в жилом помещении.

Правильно вентилируемый чердак может предотвратить эти проблемы с жарой и влажностью. Воздух на чердаке с хорошей вентиляцией не должен быть более чем на 15 градусов теплее, чем снаружи. Кроме того, снег на крыше с хорошо проветриваемым чердаком будет таять равномерно, без сосулек на карнизе.

Рекомендуемый объем вентиляции составляет около 1 квадратного фута на 300 квадратных футов чердака.Система вентиляционных отверстий, включающая в себя вентиляционные отверстия на потолке, перегородки и коньковые вентиляционные отверстия, — лучший способ выполнить эту рекомендацию. Эти вентиляционные отверстия работают вместе, чтобы обеспечить непрерывный поток воздуха — внутрь через потолки, вверх по стропилам и наружу через выступы — подавать свежий воздух на чердак и выводить теплый влажный воздух наружу. Даже при отсутствии ветра естественная конвекция поднимающегося теплого воздуха поддерживает непрерывный поток воздуха вдоль нижней стороны крыши. Эта система вентиляции работает в любом климате и сезоне и не требует каких-либо движущихся частей или потребления энергии.Ниже приведены некоторые дополнительные характеристики каждого типа вентиляционных отверстий:

В дополнение к использованию вентиляции крыши, чтобы чердак оставался прохладным и сухим, не менее важно правильно решить эти связанные компоненты здания:

Варианты вентиляции металлической крыши

Правильная вентиляция — критически важное решение при проектировании и строительстве любого нового проекта кровли дома. Вентиляция в значительной степени способствует эффективности здания с точки зрения энергопотребления, долговечности и общей эффективности.

Вентиляция металлической кровли

Когда теплый влажный воздух соприкасается с более холодной поверхностью, может образоваться конденсат. Почти каждый испытал холодный напиток в алюминиевой банке, намокшей от конденсата в теплый день.

То же явление может происходить и в вашем доме. Если у вас есть открытое пространство, такое как чердак или большое пространство между панелями крыши и настилом крыши под ними, существует вероятность образования конденсата.
Существует два способа борьбы с конденсацией внутри вашего дома: изоляция или вентиляция.Мы не будем вдаваться в подробности теплоизоляции в этом посте, но на мгновение подумайте о своем холодном напитке в стакане из пеноматериала: он почти никогда не конденсируется, потому что он защищен изоляцией.

Вентиляция заключается в удалении теплого влажного воздуха из помещения до того, как он успеет сконденсироваться. Что касается вашего дома, вы должны дать теплому влажному воздуху, который попадает в чердак, путь к выходу, прежде чем он войдет в контакт с нижней стороной конструкции крыши и сконденсируется. Влага в пространстве под крышей приводит к множеству нежелательных проблем для любого домовладельца, таких как плесень, плесень и конденсат, которые могут пропитать изоляцию и, возможно, даже потолки и стены.

Другие преимущества надлежащей вентиляции металлической крыши для домовладельцев включают более легкое регулирование температуры в доме и сохранение качества воздуха, что приводит к более здоровой окружающей среде для жителей. Кроме того, вентиляция обычно приводит к повышению энергоэффективности вашего дома.

Как работает вентиляция?

Как мы узнали в юном возрасте, повышается температура. В зданиях теплый воздух, попавший в открытое пространство, будет пытаться подняться до самой высокой точки конструкции, которой обычно является гребень.По этой причине в верхней части крыши расположены вентиляционные отверстия, позволяющие теплому воздуху выходить естественным образом по мере его подъема.
Когда теплый воздух выходит через вентиляционные отверстия в верхней части конструкции, более холодный воздух втягивается из вентиляционных отверстий ниже в здании — обычно у карниза или вокруг потолка.

Видео ниже демонстрирует движение холодного воздуха, всасываемого снизу, и теплого воздуха, выходящего сверху.

Поскольку количество воздуха, выходящего по коньку, должно одновременно втягиваться из карниза или потолка, критическим фактором в любом успешном проекте вентиляции металлической крыши является приток воздуха, равный количеству отводимого воздуха.Вентиляционные материалы обычно указываются в терминах чистой площади свободной вентиляции, которая обычно описывается как общая площадь в квадратных дюймах.

Объем вентиляции, необходимый для вашего дома или проекта, будет зависеть от размера здания, мы рекомендуем проконсультироваться со специалистом по HVAC для вашего проекта.

Существует два основных типа вентиляции для металлических крыш: коньковые и фронтальные.

Ридж Вентс

Низкопрофильные коньковые вентиляционные отверстия почти не узнать из невентилируемых систем и часто используются с крышами в архитектурном стиле, поскольку они спроектированы так, чтобы гармонировать с общим цветом, формой и эстетикой здания.

Вентиляционный материал укладывается на металлические кровельные панели и затем покрывается коньковым гидроизоляционным слоем.

Стандартные коньковые вентиляционные отверстия обычно имеют длину 10 футов и используются в промышленных и сельскохозяйственных зданиях.

Эти вентиляционные отверстия являются частью общей системы вентиляции здания и используются вместе с вентиляторами и другими компонентами здания, такими как регулируемые заслонки, и потенциально способны пропускать большие объемы горячего воздуха.

Вентиляционные отверстия для фронтона

Вентиляционные отверстия в фронтонах часто встречаются на вершинах фронтонов и функционируют как впускной или вытяжной метод, в зависимости от всей системы вентиляции.Фронтальные вентиляционные отверстия обычно используются в жилых помещениях и в сочетании с низкопрофильными вентиляционными решетками.

Воздухозаборник

Помимо фронтальных вентиляционных отверстий, вентиляционные отверстия на потолке и на краях водослива могут также выполнять функции воздухозаборников как для коньковых, так и для фронтальных вентилируемых систем и предназначены для подачи более холодного воздуха, втягиваемого внутрь, когда более горячий воздух покидает здание через вентиляционные отверстия выше.

Для вашего проекта металлической кровли обязательно спросите вашего подрядчика, как они планируют надлежащим образом вентилировать вашу крышу.Правильно установленная и вентилируемая крыша для еды прослужит десятилетия и предоставит вам безопасное, здоровое и эффективное решение для крыши дома.

Большое спасибо ProfileVent за помощь с этим постом и за то, что позволили нам использовать видео.

С 1963 года McElroy Metal обеспечивает строительную промышленность качественной продукцией и отличным обслуживанием клиентов. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий по всей территории Соединенных Штатов.Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и на протяжении многих лет способствовали успеху компании. Как предпочтительный поставщик услуг, эти ценности будут и дальше лежать в основе модели McElroy Metal наряду с сильной ориентацией на клиента.

Как правильная вентиляция чердака приносит пользу вашей крыше и вашему кошельку

Чердак — это гораздо больше, чем просто место для хранения вещей. Это часть вашей общей кровельной системы, и для того, чтобы получить максимальную отдачу от вашей крыши, вам нужно убедиться, что чердак хорошо вентилируется.Правильная вентиляция чердака не только снизит ваши затраты на электроэнергию, но и продлит срок службы крыши.

Почему важна вентиляция

Для правильной вентиляции необходимо, чтобы свежий воздух мог проникать в чердак, а несвежий воздух выходил наружу. Это достигается за счет размещения вентиляции в нижней части чердачного пространства на потолке или карнизе (приток) и на верхнем пике (ах) или коньке (ах) вашего чердака (вытяжка).Это обеспечит циркуляцию воздуха, что позволит поддерживать в чердачном помещении постоянную температуру и влажность независимо от времени года. Однако для того, чтобы вентиляция чердака работала эффективно, система вентиляции должна иметь сбалансированный приток и вытяжку.

Сбалансированная вентиляция

Сбалансированная вентиляция достигается, когда приток и вытяжка обеспечивают одинаковое количество воздуха, потому что естественные силы давления воздуха создают эффект выталкивания вокруг вашей крыши.Без надлежащей вытяжки горячий воздух не может выйти. Без надлежащего притока воздух будет циркулировать только через верхнюю часть чердака, оставляя застоявшийся воздух внизу чердака. Обращение также ограничено, если вентиляционные отверстия есть только на одной стороне чердака, аналогично эффекту, который можно получить, если открыть окна только на одной стороне дома в прохладный день.

Вентиляция чердака помогает снизить затраты на охлаждение

Поскольку горячий воздух поднимается вверх, теплый воздух естественным образом попадает на чердак и остается там, если помещение плохо вентилируется.В день 90 ° температура на чердаке может достигать 140 ° или выше, и этот невентилируемый воздух может вернуться в жилые помещения нижнего этажа и заставить блоки переменного тока, вентиляторы и другие энергопотребляющие устройства работать активнее. Это немаловажная вещь, если учесть, что на охлаждение приходится 6% общих затрат на коммунальные услуги в среднем доме (http://energy.gov/articles/energy-saver-101-infographic-home-cooling). Однако при правильной вентиляции этот теплый воздух выходит из дома, а не остается в ловушке.

Предотвращение конденсации в холодную погоду

Зимняя погода также может создавать проблемы для чердаков. Когда температура резко падает, теплый влажный воздух, который поднимается из жилых помещений в плохо вентилируемый чердак, будет конденсироваться на холодных поверхностях. Со временем эта влага может накапливаться и вызывать коробление, набухание и гниение настила крыши, что делает его неспособным надежно удерживать гвозди и снижает его несущую способность. Конденсация также создает оптимальные условия для роста плесени и грибка, которые поражают людей, страдающих аллергией, и отрицательно сказываются на качестве воздуха в помещении.

Снижение вероятности образования ледяных плотин

Зимой тепло на чердаке заставляет снег на крыше таять и скатываться вниз к карнизу и желобам, которые не подвергаются воздействию тепла изнутри чердака. Когда таяние снега достигает этих холодных участков, он может снова замерзнуть, создавая скопление, которое будет препятствовать дополнительному талому снегу, который затем снова замерзнет. Это постоянное нарастание льда называется ледяной плотиной. Это опасно, потому что вода расширяется при замерзании, а расширение замораживания объединенной воды может раздвинуть кровельные материалы и позволить воде проникнуть в кровельную систему.Если его не остановить, это проникновение может проникнуть через настил крыши и даже проникнуть внутрь жилых помещений, испортить краску, пометить потолки и испачкать стены. Однако правильно проветриваемое чердак будет отводить тепло, оставаться равномерно прохладным и не позволять этому вредному циклу замораживания-оттаивания закрепиться.

Что можно сделать?

Не бойтесь — то, что чердак плохо проветривается, не означает, что вам нужно заменить кровельную систему. Правильная вентиляция — это простой, но эффективный способ защитить ваши вложения и ваш кошелек, и для всех крыш есть варианты вентиляции, которые не позволят вашему дому столкнуться с любой из вышеупомянутых проблем.Чтобы узнать, какое решение вентиляции лучше всего подходит для вашего дома, обратитесь к специалисту по кровельным работам и запросите осмотр. Многие профессионалы кровли предложат бесплатно осмотреть вашу кровельную систему.

Кровельная вентиляция и вентиляция крыш — методы, типы, вентиляторы

В значительной степени неизбежно, что хотя бы немного теплого и влажного воздуха из жилых помещений попадет на крышу здания и принесет с собой очень реальный риск образования льда и льда в холодном климате или плесени и плесени. гнить в умеренном климате.Это простой продукт физики и реалий и ограничений конструкции.

Отапливаемое внутреннее пространство должно быть герметичным, иметь надлежащую пароизоляцию или замедлитель паров в холодном и умеренном климате, а также достаточное количество изоляции для вашей климатической зоны. Наружный сайдинг и крышу следует рассматривать как дождевую завесу, которая защищает от атмосферных осадков контролирующие слои стены — тепловые, воздушные и пароизоляционные барьеры.

Теплый воздух поднимается вверх, поэтому давление воздуха всегда выше в более высоких точках любого дома или здания, например, на потолке верхнего этажа.И воздух найдет любую дырку, какой бы маленькой она ни была. Давление ветра, а также внутренняя механическая вентиляция также влияют на давление воздуха в доме и вытесняют воздух из любого отверстия в вашем воздушном барьере.

Зачем вентилировать крышу и как правильно вентилировать крышу

Зачем нужны вентиляционные отверстия

Зимой теплый и влажный воздух, выходящий через любые проколы в потолочных воздушных преградах (включая плохо установленные светильники), будет конденсироваться, поскольку он проникает через стенную конструкцию и встречается с холодной поверхностью; это вызывает образование инея и льда.Весной, когда этот лед тает, будет казаться, что у вас протекает крыша, хотя на самом деле ее нет (предупреждение о спойлере — если ваша крыша «протекает» в солнечный день, это не «протечка»). Все эти эффекты являются причиной того, почему воздушные барьеры в домах так важны для долговечности и энергоэффективности.

Сказав все это, стоит отметить, прежде чем мы зайдем слишком далеко, что существуют и конструкции с «невентилируемой кровлей»; мы вернемся к этому ниже. Невентилируемая крыша менее распространена в обычном строительстве и чаще встречается со сводчатыми или соборными потолками.На данный момент речь идет о типичной конструкции крыши, к которой привыкло большинство людей, — неизолированном чердаке за пределами тепловой оболочки дома.

Может ли крыша иметь слишком много вентиляции?

Нет, как правило, на чердаке не может быть слишком много вентиляции, но она должна быть сбалансированной. . Приточной вентиляции через потолки никогда не бывает слишком много, но слишком сильная вытяжная вентиляция без достаточного количества приточного воздуха может стать проблемой, так как это может привести к снижению давления на чердаке.В этом случае воздух должен поступать откуда-то, и это будет либо означать, что другие вентиляционные отверстия будут действовать как впускные, а не вытяжные, либо они даже могут втягивать воздух изнутри вашего дома через любые дефекты вашего воздушного барьера.

Если вентиляционные отверстия конька втягивают воздух, а не выпускают его, система не только не обеспечивает надлежащую вентиляцию, но и может втягивать осадки.

Как влага попадает в крышу?

Даже самые лучшие изделия с воздушным барьером хороши лишь при условии знаний и усердия установщиков. .Независимо от того, насколько тщательно ведется строительство, неизбежно будут какие-то проколы и отверстия вокруг осветительных приборов, вентиляционных каналов, люков доступа, а также проходы сантехники и электропроводки. Есть бесчисленное множество мест, где что-то может пойти даже немного не так, и давление воздуха обязательно найдет ваши ошибки.

Лучший дизайн и исполнение дома — это когда вы стремитесь к совершенству, но предполагаете будущие неудачи. Я думаю, вы можете сказать это о многих вещах, но это, безусловно, верно в отношении устойчивого дизайна дома.Всегда старайтесь сделать дом максимально герметичным, но все же предполагайте, что он будет протекать; и убедитесь, что у вас есть достаточная вентиляция.

Как правильно вентилировать крышу

Нужно ли вентилировать крышу в теплом климате?

Помимо предотвращения образования наледей в холодном климате, вентиляция крыши также предотвращает перегрев крыш летом, что предотвращает преждевременное старение. . Непроветриваемые чердаки или недостаточно вентилируемые чердаки в теплом климате (и чердаки в более холодном климате в летние месяцы) могут привести к такому повышению температуры, что вы можете практически приготовить кровельный материал изнутри.Это меньшая проблема с металлическими крышами и другими прочными кровельными материалами, но большая проблема с битумной черепицей и может значительно сократить срок службы кровельных покрытий.

Более прохладная крыша также поможет поддерживать более низкую температуру в салоне, тем самым уменьшая потребность в кондиционировании воздуха, поэтому выбор более светлого оттенка крыши в жарком климате — лучший вариант.

Что лучше — вентилируемая крыша или непроветриваемая крыша?

Сейчас самое подходящее время сказать вам, где мы находимся, а именно, что мы предпочитаем вентилируемые крыши непроветриваемым крышам из-за их долговечности и устойчивости.

Невентилируемая крыша должна быть сделана либо с помощью полностью герметичных изоляционных панелей из жесткого пенопласта, либо с помощью распыляемой пены. Выберите один и придерживайтесь его; лучше не смешивать типы изоляции. Если у вас должен быть верхний слой пенопластовой изоляции, но под ним будет что-то волокнистое — будь то изоляция из целлюлозы, стекловолокно, минеральная вата и т. Д. — добавленная волокнистая изоляция в нижней части сборки будет держать верхний слой пенопласта намного холоднее, и поэтому существует риск образования конденсата, если туда попадет теплый воздух.Стоит сказать об аэрозольной пене; некоторые производители перешли на гораздо более безопасные вспениватели, см. здесь, чтобы выбрать лучшую распыляемую пену с вспенивающими добавками на основе HFO.

Инженер

Ecohome Денис Бойер выполнил моделирование влажности на непроветриваемых крышах и подтвердил, что риск образования промежуточной конденсации (влага в воздухе, образующая капли воды при контакте с твердой холодной поверхностью) может быть проблемой. По словам Дениса, «когда внешняя температура падает примерно до -25 градусов по Цельсию, что довольно часто встречается в Канаде и некоторых северных штатах США, даже с жесткой изоляцией R21 поверх волокнистой изоляции, этот слой все еще может достигнуть точки замерзания.Движение водяного пара за счет проницаемости не кажется значительной угрозой, но движение воздуха фактически гарантирует образование конденсата в целлюлозе и на деревянных каркасах ».

Это будет так, если вы резко не уменьшите толщину целлюлозы и не увеличите количество жесткой изоляции. Итак, опять же, вот почему мы либо использовали бы только один тип изоляции для невентилируемой крыши, либо, что еще лучше, просто придерживались бы вентилируемой крыши.

Достаточно ли естественной вентиляции крыши?

Естественной вентиляции крыши обычно достаточно для удаления влаги с чердаков в более холодном климате. .Воздух циркулирует естественным образом из-за разницы температур на крыше, поэтому, как правило, нет необходимости в механической или электрической вентиляции. Это, конечно, верно только в том случае, если вентиляционные отверстия надлежащего размера и правильно расположены, и что они свободны от препятствий, которые могут включать в себя многолетнюю паутину и пыль, поэтому мы рекомендуем периодически чистить вентиляционные отверстия на крыше.

Что мне делать: вентиляторы на крыше или на чердаке?

Вентиляторы для чердаков можно использовать как средство от проблемных крыш, если естественная вентиляция просто не справляется.Мы предлагаем эти солнечные батареи (доступные в Интернете) как достойный компромисс между стоимостью, надежностью и эффективностью. Может быть, у вас много деревьев вокруг дома, которые нарушают естественный поток воздуха, поэтому вентилятор может помочь удалить горячий и влажный воздух с чердака и оставить только пространство под изоляцией чердака. Эти вентиляторы вручную усиливают циркуляцию воздуха на чердаке, вытягивая свежий воздух из вентиляционных отверстий (например, в потолке) и выталкивая горячий или влажный воздух наружу.

Вентиляторы для чердаков могут работать круглый год. Летом вы можете резко снизить температуру на чердаке, что поможет продлить срок службы кровельной черепицы и обшивки, а также краски на потолках и фасадах.

В холодное время года вентиляторы на чердаке также помогут избежать повреждений, вызванных ледяными плотинами. Вентиляторы охлаждают чердак, выравнивая температуру на чердаке и за пределами дома. Это предотвращает таяние снега на вашей крыше и его повторное замерзание, когда он попадает в холодный желоб, вызывая появление сталактитов, которые могут пронзить собаку или маленьких детей.

При установке вентилятора на чердаке также важно учитывать, насколько хорошо чердак изолирован от остальной части дома. Если дверь или люк на чердаке особенно плохо герметичны и пропускают сквозняки, или светильники были установлены без надлежащего прилегания к мембране воздушного барьера, включение вентилятора приведет к пропусканию кондиционированного или нагретого воздуха через зазоры.

Как узнать, плохая вентиляция чердака

Есть много признаков, которые укажут на недостаточную вентиляцию вашего чердака. Вот некоторые вещи, на которые следует обратить внимание —
Зимой вы видите скопление льда на свесах крыши или желобах?
Весной появляются ли капельки воды на стенах?
Когда весной тает снег, вы замечаете следы влаги на потолке?
Есть ли иней или пятна на изоляции или деревянных стойках на чердаке?
Если вы ответили утвердительно на любой из этих вопросов, возможно, через чердак проходит недостаточно воздуха для удаления влаги.О том, что делать, если на чердаке мороз, читайте здесь.

Можно ли использовать разные типы вентиляционных отверстий на одной крыше?

Лучше не использовать различные вентиляционные отверстия на крыше, такие как вентиляционные отверстия конька и торцевые вентиляционные отверстия на фронтонах, поскольку они могут фактически отключать друг друга. . Здесь стоит отметить, что часто, когда новые вентиляционные отверстия добавляются на крышу, старые вентиляционные отверстия остаются работающими, как будто «больше — лучше», хотя на самом деле может быть и хуже. При установке нового конькового вентиляционного отверстия в старом доме лучше всего установить нужное количество и заблокировать любые другие, которые больше не нужны, особенно вентиляционные отверстия на фронтонах.

Воздух следует по пути наименьшего сопротивления, поэтому, если вы сойдете с легкого маршрута, его возьмет на себя воздух. Таким образом, если вы оставите оконечное вентиляционное отверстие на месте, это означает, что воздух будет вытягиваться через него, когда вы просто потратите деньги на установку нового блестящего конькового вентиляционного отверстия. И вентиляционные отверстия на концах фронтона действительно являются одними из самых плохих вентиляционных отверстий на крыше, поскольку они могут оставлять влагу, чтобы собираться в центре чердака, и они часто устанавливаются ниже оптимального уровня, оставляя много влаги для сбора на самом пике.

Как рассчитать вентиляцию крыши

Требования Кодекса США следующие (канадские указаны ниже)

В соответствии с Международным строительным кодексом 2012 года (IBC 2012) закрытые чердаки и закрытые стропильные пространства, образованные там, где потолки прикрепляются непосредственно к нижней стороне каркаса крыши, должны иметь перекрестную вентиляцию для каждого отдельного пространства . Чистая свободная вентилируемая площадь (NFVA) не должна быть меньше 1: 150 от площади вентилируемого пространства.

Заглушки и дефлекторы крыши должны быть установлены таким образом, чтобы они не мешали циркуляции воздуха; Между любой изоляцией или препятствием и под обшивкой крыши должно быть предусмотрено воздушное пространство не менее 1 дюйма. Вентиляционные отверстия должны быть защищены от попадания дождя или снега на чердак.

Исключение из требований IBC 2012 по вентиляции позволяет снизить NFVA до минимума 1: 300, если от 50 до 80 процентов вентилируемой площади обеспечиваются в верхней части вентилируемого пространства или рядом с ней или там, где имеется пароизоляция. зимой предусматривается к теплой стороне вентилируемого помещения.

Международный жилищный кодекс, издание 2012 года (IRC 2012) содержит требования, аналогичные IBC 2012, за исключением того, что IRC 2012 ограничивает чистое снижение свободной вентиляции от 1: 150 до 1: 300, когда от 40 до 50 процентов требуемой площади вентиляции составляет предусмотрены в верхней части вентилируемого чердака или рядом с ней.

Кроме того, и конкретно для зданий в климатических зонах 6, 7 и 8, при установке пароизолятора на чердаке IRC 2012 ограничивает чистое снижение свободной вентиляции с 1: 150 до 1: 300.

Рекомендации NRCA США

Для вентиляции чердака NRCA рекомендует предусматривать минимум 1 квадратный фут NFVA на каждые 150 квадратных футов чердачного пространства (коэффициент вентиляции 1: 150), измеренный на уровне пола или потолка чердака. Для чердаков большого объема, где уклон крыши больше 8:12, вам следует подумать об увеличении объема вентиляции чердака, чтобы разместить дополнительный объем чердачного пространства.

Кроме того, NRCA также рекомендует, чтобы количество вентиляции в статических системах вентиляции было сбалансировано между потолками или карнизами и верхней частью вентилируемого пространства.

В конфигурации сбалансированной вентиляции наружный воздух окружающей температуры поступает в чердачное пространство низко через вентиляционные отверстия потолка или карниза, затем этот воздух проходит через чердачное пространство, где вытесняет теплый влажный воздух, который выходит из чердачных вентиляционных отверстий наверху или рядом с ним. вентилируемое пространство. Эта конфигурация основана на конвекционных потоках, режиме теплопередачи, который заставляет теплый воздух и водяной пар подниматься в доме и который может вызвать эффект дымохода или эффект трубы.

Полную информацию о соответствии нормам США для вентиляции чердака см. В разделе «Контроль конденсации и утечки воздуха» Руководства NRCA по кровельным материалам: облицовка архитектурных металлических конструкций, контроль конденсации и утечки воздуха, а также повторное кровельное покрытие — 2014.

Канадский национальный строительный кодекс определяет в статье 9.19.1.1 соотношения в соответствии с уклоном крыши :

Для уклона более 1: 6 свободная поверхность всех вентиляционных отверстий должна соответствовать соотношению 1: 300 поверхности потолка, покрытой изоляцией.

При уклоне менее 1: 6 свободная поверхность должна соответствовать соотношению не менее 1: 150 поверхности потолка, покрытой изоляцией.

Здесь стоит отметить, что, по нашему мнению, строительный кодекс неправильно понимается большинством строителей.Часто минимальные требования к различным компонентам дома или значения изоляционных характеристик в качестве другого примера воспринимаются как «оптимальные», хотя это определенно не так. Это только «минимумы», которые во многих случаях могут указывать на то, что «чем больше, тем лучше».

Таким образом, в случае минимального соотношения площади поверхности и вентиляционных отверстий, мы будем рекомендовать соотношение 1: 150 во всех случаях.
