Верхняя ендова фото: что это такое, схема устройства кровли и тонкости монтажа

что это такое, устройство, фото

Всё чаще застройщики выбирают для домов необычные крыши, например, шатровую или вальмовую. Для обустройства таких конструкций обязательно использование дополнительных элементов. Одним из них является ендова, которая призвана предотвратить попадание влаги и мусора в подкровельное пространство.

Содержание

• Что такое ендова
  • Типы ендов
  • Какой материал выбрать
  • Видео: внутреннее устройство ендовы
• Монтаж ендовы своими руками
  • Видео: монтаж нижней ендовы с выходом на скат
  • Советы специалистов

Что такое ендова

Ендова представляет собой доборный элемент крыши, который располагается между двумя плоскостями скатов в месте их излома. Устанавливается там, где части крыши образуют отрицательный угол. По сути, это жёлоб, который помогает лишней воде стекать с крыши, чем предупреждает её попадание под кровельный материал.

Ендова выполняет защитную и декоративную функции

Располагать ендовы нужно на всех проблемных участках крыши. Чем большее количество изломов имеет кровля, тем больше этих элементов нужно будет использовать.

Типы ендов

Различают два типа ендов:

Именно нижняя ендова и выполняет все основные защитные функции, обеспечивая герметичность стыкам. Верхняя же служит исключительно для декоративного оформления.

Есть и другая классификация этого доборного элемента:

• открытая — может использоваться на крышах с небольшим углом наклона, стыки скатов имеют зазор, под которым и находится непосредственно ендова, требует обязательного обустройства гидроизоляции;
• закрытая — монтируется на кровлях с острым углом соприкосновения плоскостей скатов, при этом стыки плотно соединяются между собой;
• переплетённая — сходна с закрытой ендовой, имеет несколько переплетённых листов кровельного материала сверху.

Выбор типа ендовы зависит от конструкции крыши, угла наклона скатов и используемого кровельного материала.

Каждый из типов ендов имеет свои преимущества и недостатки. Например:

• открытая способна обеспечить быстрый сток любого количества воды и растаявшего снега, не требует больших временных затрат и множества инструментов для монтажа, но не всегда внешне привлекательна;
• закрытая, в том числе переплетённая, ендова имеет презентабельный внешний вид, но монтируется длительное время.

Какой материал выбрать

Особого разнообразия материалов для изготовления ендовы нет. Независимо от покрытия кровли этот элемент может быть выполнен из:

• оцинкованной стали;
• металлического листа с полимерным покрытием.

Чаще всего предпочтение отдают именно второму материалу ввиду более высоких прочностных характеристик и длительного срока эксплуатации.

Ендова — желобок, располагающийся между двумя скатами, который облегчает отвод лишней воды с крыши

Есть определённые правила выбора ендовы для крыши:

• для обустройства наиболее слабых мест рекомендуется выбирать элементы с достаточным уровнем оцинковки, что позволит обеспечить высокую степень герметичности стыка длительное время;
• листы для ендовы должны быть более прочными, чем кровельное покрытие;
• при укладке металлочерепицы или профлиста с покрытием из полиэстера рекомендуется выбирать ендову с полиуретановым защитным слоем.

Видео: внутреннее устройство ендовы

Монтаж ендовы своими руками

Установку ендовы нужно осуществлять в следующем порядке:

1. Провести подготовительные работы. На этом этапе необходимо обустроить сплошной деревянный настил на стыке двух скатов, наличие зазоров не принципиально. Для этой цели можно использовать обрезную доску, которую обязательно нужно покрыть антисептическими средствами. Её ширина должна быть более 30 см, а толщина соответствовать аналогичному параметру контробрешётки. По двум сторонам от линии стыка между кровельным материалом и внутренней ендовой рекомендуется дополнительно уложить уплотнитель, чтобы предотвратить попадание воды под кровлю. Гидроизолирующими свойствами обладает и ендовый ковёр, который выполняется из полиэфирного полотна, пропитанного битумами, с посыпкой с обеих сторон. Этот материал можно крепить оцинкованными гвоздями с широкой шляпкой.
2. Отогнуть боковые части внутренней ендовы, угол сгиба должен быть равным 90°. Спрофилировать кромки по бруску.

   Желобок ендовы нужно зафиксировать на сплошной деревянный настил

3. Согнуть внутреннюю ендову по центральной оси. Угол сгиба внутренней ендовы должен быть больше угла внешней.
4. Уложить желобки внутренней ендовы. Начинать работу нужно сверху. При необходимости деталь можно обрезать или нарастить. В первом случае надо отступить на 3–4 см от водосточного желобка, во втором — необходимо обеспечить нахлёст в 10–15 см. Ни в коем случае нельзя забывать про напуск свеса от края. Он должен быть около 8–10 см.

   Нижняя ендова укладывается на сплошной деревянный настил

5. Бортики ендовы в местах свеса нужно загнуть внутрь.
6. Закрепить желобок. Делать это можно с помощью гвоздей 2,8х25 мм. От кромки отступить около 2 см. Прибивать желобок необходимо непосредственно к настилу. Расстояние между креплениями должно быть равным 30 см.
7. Дополнительно приклеить защитные полосы из самоклеящегося материала, который пропитан гидроизоляционными составами, на стыки внутренней ендовы с настилом. Они способны обеспечить защиту подкровельного пространства от влаги и мусора.

   Гидроизоляция ендовы нужна при обустройстве крыш с малым углом наклона

8. Теперь можно монтировать обрешётку и кровельный материал.
9. Поверх кровли устанавливается внешняя ендова. Фиксируется она специальными кровельными гвоздями или саморезами. При необходимости наращивания детали части нужно укладывать с нахлёстом 10–15 см.

Видео: монтаж нижней ендовы с выходом на скат

Советы специалистов

Есть некоторые нюансы монтажа ендовы, которые обязательно нужно учитывать:

• выполнять усиленную гидроизоляцию ендовы стоит лишь в том случае, если в данном месте скапливается большое количество воды, например, на крышах с плоскими углами скатов;
• полотна кровельного материала, которые укладываются в направлении со ската, нужно располагать с одинаковым нахлёстом, при этом крепление должно быть максимально надёжным;
• нахлёсты в ендове при наращивании рекомендуется дополнительно заклеить специальной гидроизоляционной лентой;
• обрешётка в месте ендов должна быть сплошной.

Ендова выступает одним из самых важных доборных элементов, поскольку обеспечивает защиту наиболее слабых мест крыши. Правильный монтаж детали позволит повысить уровень герметичности стыков скатов и длительность срока эксплуатации кровли.

Оцените статью:

[Голосов: 0 Среднее: 0]

что такое, виды, конструкция. Устройство и монтаж

Строя свой собственный дом, каждый владелец хочет, чтобы его жилище выглядело не так, как у всех остальных: отличия задумываются как во внешнем виде, так и в планировке. Необычный вид дом может приобрести с помощью сложных форм кровли, например, с помощью ендовы. Чем больше ендов устроено на крыше, тем более сложной является конструкция.

Что такое ендова?

Обсудим, что такое ендова крыши. Это соединение, которое образует угол между плоскостями кровли. Главной ее задачей является отвод воды с крыш и других поверхностей.

На ендову приходятся основные нагрузки при выпадении осадков, поэтому к монтажу такого соединения стоит подходить с большой ответственностью.

Верхняя наружная и внутренняя нижняя ендовы. Виды и особенности

Ендова нижняя имеет задачу защищать стык от попадания воды в подкровельную зону. Она обладает подгибами у краев, необходимыми для предотвращения переливов воды. Декоративным элементом, служащим для сокрытия внутренних стыков профлиста и металлочерепицы, является верхняя ендова. В отличие от нижней ендовы, она крепится над листами металлочерепицы.

Ендова крыши может быть открытой, закрытой и переплетенной. Открытая ендова устроена таким образом, чтобы вода самостоятельно стекала вниз. В то же время крыши с крутыми скатами и перекрученными панелями требуют закрытой или переплетенной ендовы.

Единственным отличием переплетенной ендовы от закрытой является то, что кровельные ряды материала не просто уложены, а еще и переплетены. Их недостатком становится необходимость прокладывать дополнительный гидроизоляционный слой.

Кроме ендовы важным элементом кровли являются софиты. Узнайте о монтаже софитов на карниз крыши прямо сейчас.

Еще один важный элемент крыши это водостоки. Как их смонтировать своими руками описано здесь.

Конструкция

Схема устройства ендовы: 1 — Черепица; 2 — Обрешетка; 3 — Контробрешетка; 4 — Европленка — гидроизоляция; 5 — Утеплитель; 6 — Пароизоляция; 7 — Алюминиевый окрашенный желоб; 8 — Настил ендовы; 9 — Паролоновая полоса ендовы; 10 — Скоба крепления ендовы; 11 — Оцинкованный гвоздь; 12 — Нижняя кровля.

Наиболее популярным материалом для изготовления ендовы являются металлические листы. Оцинкованная сталь станет самым практичным решением, продлевающим весь срок эксплуатации конструкции.

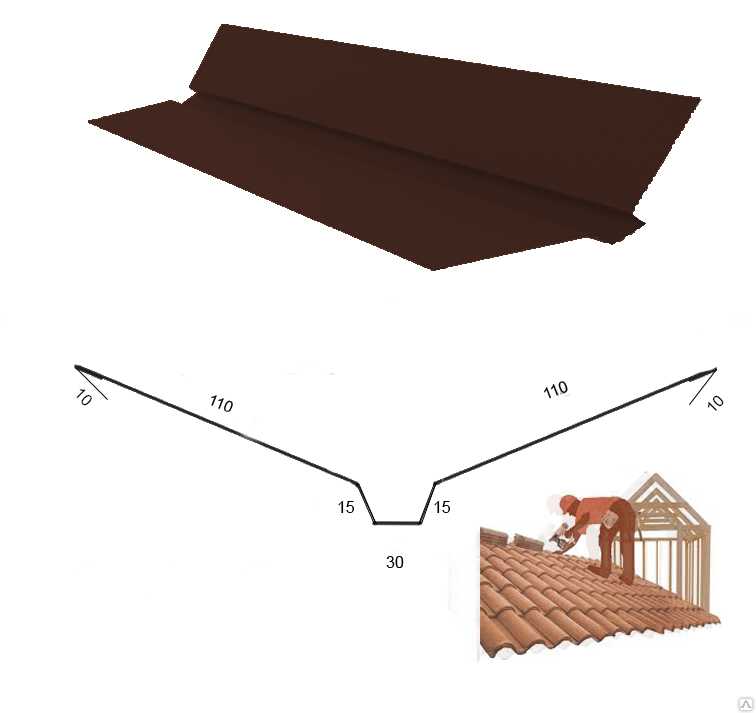

Конструкция ендовы включается в себя две планки: верхнюю и нижнюю. Нижнюю устанавливают на таких стыках, которые образуют собой отрицательные углы, и до укладки покрытия кровли. Планку ендовы верхней устанавливают только после окончательного завершения кровельных работ.

Устройство и монтаж ендовы

• Укладку желобка на настил стоит производить до набивки обрешетки, после этого край обрешетки прибивается к настилу.
  Перед монтажом ендовы необходимо устроить деревянный настил под ее желобок. Для этого используют обрезную антисептированную доску. Ее ширина должна быть не менее 30 см от оси желобка, а толщина – такой же, как и толщина контробрешётки. Сплачивание досок выполняется исключительно на стропильных ногах.
• Нужно отогнуть боковые кромки желобка под углом 90° и спрофилировать их по бруску.
• Далее согните желобок по центральной оси на угол, который немного больше угла ендовы. Специального материала для этой процедуры приобретать не нужно, подойдут и подручные средства.
• Укладку желобков начинают сверху вниз. Уложив желобок на настил или другую поверхность, обрежьте его по нужным вам размерам, отступая 3-4 см для водосточного желоба.
• Напуск свеса на желобок от края должен составлять около 8–10 см для надежного крепления краев. Отбортовку в этом месте нужно полностью загнуть внутрь.
• С помощью скобок или гвоздей закрепите желобок к настилу. Необходимо использовать гвозди размера 2,8×25 мм. Для предотвращения продольного смещения желобка нужно прибить его к настилу, при этом отступив от кромки около 2 см.
• Следующий нахлест желобка должен быть не менее 10 см. Поперечные ребра при укладке совместите.
• Защитную полосу нужно снять и аккуратно приклеить к краю желобка. Такие самоклеящиеся полосы, пропитанные специальной смесью для лучшего влагоотвода, обеспечивают наилучшую защиту от попадания под черепицу лишнего мусора.

[sc:yandexadintext ]

Полезные советы по монтажу

На фото ендова крыши

• Особые меры гидроизоляции стоит принять в случае, если в секторе ендовы собралось большое количество влаги.
• Полотна, приходящие со скатов, нужно накладывать с одинаковым нахлестом, плотно закрепив кровельными скобами.
• Нахлесты в ендове заклеивают, чтоб не допустить надрыва кровельного материала под воздействием воды.
• В случаях, если большие углы наклона или ожидаются осадки больших объемов в длинных ендовах, следует использовать несколько слоев пленки.

Ендова на металлочерепице – это одно из наиболее подверженных протечке мест. Экономить на ендовах нельзя, поэтому стоит задуматься о том, какой материал выбрать для качественно устроенного угла стыка.

Например, монтаж ендовы на крыши из ондулина производится из дополнительных материалов, которые можно приобрести в том же месте, где и сам ондулин.

Под ендовы нужно монтировать специальные слои обрешетки.

Перечень факторов, которые следует учитывать при монтаже ендовы:

• стыки скатов должны быть устелены обрешеткой сплошняком;
• слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
• в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
• при небольшом наклоне угла следует проложить дублирующий слой.

Как сделать крышу из поликарбоната своими руками.

Расчет и монтаж стропильной системы мансардной крыши приведен на этой странице.

Хотите узнать как крепить профнастил на крышу переходите по этому адресу https://rooffs.ru/metallicheskaja/profnastil/ustrojstvo-krovli.html

Гидроизоляция ендовы

Гидроизоляция вдоль ендовы должна быть сделана в соответствие с правилами, в частности, с пропусками для воды и мусора, которые могут попадать на крышу. Также должны отсутствовать любые виды повреждений гидроизоляции (надрывы и механические изъяны).

Одной из немаловажных особенностей монтажа гидроизоляции является то, что его начинают непосредственно после закрепления первого ряда материала.

Ендова — красивый и функциональный элемент крыши, установить который можно своими руками с помощью простой инструкции.

Помните, что:

• устанавливать ендову на стропильные элементы нужно так, чтобы вода с черепицы стекала исключительно в нее;
• открытая ендова менее трудозатратна в изготовлении, но переплетенная выглядит более эстетично;
• нужно использовать несколько слоев пленки для лучшей гидроизоляции.

Вы можете посмотреть пример монтажа ендовы на этом видео:
