Содержание

особенности расчёта системы и узлов, варианты использования

В основе любой крыши лежит система балок, стоек, прогонов. Они являются тем проводником нагрузок, который позволяет крыше выдерживать порывы ветра и вес снега зимой. В разрезе стропила представляют традиционную фигуру — треугольник жёсткости. В строительстве используется множество стропильных систем. Наиболее востребованы наслонные стропила.

Варианты стропил

Стропила — основа крепления кровли. По устройству различают три вида:

Наслонные, считающиеся одними из самых надёжных компонентов, использующихся в конструкционных работах.
Висячие стропила.
Висячие фермы, оборудованные шпалами.

Каждая из систем имеет особенности конструкции. Проведение точных расчётов позволит создать прочную и надёжную конструкцию.

Наслонного типа

В сооружениях, имеющих ещё несколько рядов стен, служащих, кстати, в роли вспомогательных опор, чаще всего используется наслонная стропильная система.

Если в наличии имеется пара вспомогательных компонентов, имеющих возможность применяться в роли опоры, здание в своих размерах может достичь 17—19 метров. Главное, делать не больше 8 метров пространства между соседними опорами. До 120 сантиметров величины порой достигает стропильный шаг, главное, правильно провести расчёты и учесть все необходимые особенности.

Нижние части такого вида обладают опорой, состоящей из подстропильных брусьев. В том числе вкупе с ними используется мауэрлат.

Чтобы разделить опорные стойки и прогоны, о которых также не стоит забывать, используют подкосы. Их главная функция заключается в том, что они выполняют разгружающую и поддерживающую функцию, в том числе и для ног стропильной системы, увеличивающих размер сооружения. Они сами имеют больший размер, чем обычный коэффициент пиломатериала, и их нужно собирать.

Висячая система

Висячие стропила кардинально отличаются от наслонных. Их нижние концы занимают опорные стены. Стропильные ноги этой системы нагружены в двух частях всей монтируемой системы.

Нагрузки от висячей конструкции распирают стены, которые имеют опорный характер.

В роли использованного материала с целью затяжек применяют дерево либо сплавы. Для того чтобы это всё расположить, в основном избирается линия в комфортной высоте. А также принимайте во внимание, что крепление к стропильной системе зависит от высоты расположения затяжки.

Наслонный тип чаще всего применяется для того, чтобы была возможность обустроить двускатные кровли над сооружениями. Их стены длиной должны быть не больше 5—6 метров.

Конструкция и узлы

Наслонные стропильные системы обладают достаточной долговечностью благодаря тому, что их эксплуатация происходит под действием различного вида проветривания, например, сквозного. Это препятствует возможности загнивания деревянного материала. Устройство выполнено очень просто. И это играет значительную роль.

Пришло время рассмотреть, на какие конструкционные составляющие разбивается система наслонных стропил:

неотъемлемой частью структуры служит стропильная нога;
применяются, конечно, подстропильные компоненты;
не забываем про обрешётку.

Такая система, используемая при строительстве крыши с одним скатом, в своём строении обладает сооружениями, которые разносторонними концами упираются в противоположные стенки. Когда крыша уже с двумя скатами, стропильная система будет состоять из нескольких стропильных ног, упирающихся разными своими сторонами на погон и стойки.

Нельзя увеличивать размер пролёта, так как может случиться прогиб, а может и произойдёт вырывание стропильной ноги. Чтобы это не произошло, применяют специальные компоненты, носящие название стойки и подкосы. Применяются такие компоненты также, когда есть необходимость состыковать стропила, состоящие из небольшого количества досок, чтобы конструкция имела ещё большую стабильность.

Специализированные наслонные стропила подразделяются на два разных вида:

безраспорную;
распорную.

Условия создания распора на стенку определяются с помощью узлового распирания.

Безраспорная система

Работа ноги в такой системе соответствует собственному особому механизму, а именно на изгиб. Её характерная черта заключается в том, что на стены она не оказывает никакого усилия.

Безраспорные наклонные стропила используются тремя разными способами. Специально на конец ноги присоединяется опирающийся брусок, можно осуществить врубку, или по-другому запил, и упереть в мауэрлат.

Особенности монтажа конструкции

На верху стропила проделываем больших размеров запил и скашиваем его под небольшим углом. Подрезка на концах стропила обладает различными границами, характеризующимися по глубине. Главное, чтобы размер подрезки превышал размер сечения стропила.

Если не представляется возможным сделать подрезку верха стропила, используют искусственное наращивание, крепление осуществляется по обеим сторонам. Используются монтажные пластинки.

Когда будете проводить монтаж, обязательно сделайте так, чтобы верх врубки был максимально ровным, чтобы система внезапно не стала распорной. Чаще всего низ стропильной ноги присоединяют на ползуне.

Верхняя часть фиксируется с применением гвоздей или же, например, болтового крепления, стропила могут также взаимно упирать и связывать железными пластинками, имеющими зубчатое строение либо древесными накладками.

Сильное защемление конькового участка

Бывает, что присутствие сильного защемления конькового участка, если верхнюю часть твёрдо закрепляют, а основание ставят в ползуне, никак не появляется распор в стенке. В этом случае в твёрдо объединённом коньковом узле возникает экстремальный искривляющий период, который должен уничтожить узел, тогда стропильные ноги приобретают значительно меньший прогиб. Защемив верх стропил, мы приобретаем определённый резерв крепости, повышающий все характеристики.

У всех способов есть объединяющая особенность: одна область стропила мастерится на шарнире, который использует только поворот, а другую область конструируют на скользящей опоре. Она имеет возможность позволить себе поворот. Крепится это по-разному. Иногда применяют гвоздевой бой или могут использовать даже крепёжные пластинки.

Плохо становится, если происходит упирание прогона на специальные стойки. В других двух вариантах, статическая устойчивость существует благодаря тому, что нагрузка равномерно распределяется по обеим сторонам крыши, используя при этом одинаковый угол наклона.

Но на самом деле сделать наклон крыши абсолютно ровными невероятно трудно. Растаявший снег распределяется по крыше неровно, особенно когда вмешиваются сильные порывы ветра. Первоначальный способ разрешает делать различные угловые наклоны скатов. Он также неплохо справляется со всеми нагрузками, только если стойки будут стоять абсолютно вертикально.

Распорная система

Распорную систему мы имеем возможность создать, применяя несколько безраспорных стропильных систем с заменёнными в них различными степенями систем. Получаем шарнирную опору для использования её в качестве распорной системы, крепко-накрепко зафиксированной гвоздями. Все составляющие системы остаются неизменны, даже напряжения стропильных систем и соответственно изгиба. Но в этой ситуации образуется распор, который раздвигает стенки постройки.

Система, имеющая в своём составе разные виды стропил, называется смешанной. Зато распорная система обладает высокой устойчивостью к различным нагрузкам, только мауэрлат нужно обязательно зафиксировать на поверхности стены сооружения.

Чтобы значительно снизить распор на стенки, рекомендуется установить прогоны, обязательно жёсткие, которые можно получить, если добавить побольше стоек или балок.

Компоненты подстропильных конструкций

Система должна обладать высокой устойчивостью. Для того чтобы достичь этого, наклонные стропила нужно обеспечить горизонтальной схваткой, использование которой немного обеспечит устойчивость, но совсем немного. Прикреплять её стоит там, где схватка пересекает стойки. Она обязательно сработает в любых обстоятельствах. Их расположение нужно сориентировать со средним человеческим ростом. А если вы конец стропила вынесете наружу, устойчивость гарантируется.

Если случиться аварийная ситуация это обеспечит схватке сработать молниеносно и безошибочно. Если целью стоит повышение устойчивости наслонных стропил и системы в целом жёстко зафиксируйте стойки. Если перекрытие чердака неудачно, то усиление устойчивости окажется невозможным. Те строения, которые содержат 2 внутренние стены, используют сквозящие стропильные конструкции. Нужно правильно выбрать все компоненты, от этого зависит качество сделанной работы и надёжность крыши.

Особенности использования

Наслонная стропильная конструкция применяется тогда, когда возникает срочная необходимость перекрыть пролёты с наибольшей длиной, существует необходимость в применении стоек, прибавляющих устойчивости.

Более подходящей конструкционной чертой представляется применение скользящей опоры, что разрешает соединение различных переходных стропил к мауэрлату. Практически не попадаются длинные пролёты в собственном строительстве сооружений. Из этого следует, что наилучшим из всех вариантов является использование специализированных наслонных стропил. Главный компонент техники строительства — это опирание на мауэрлат строительных ног. Когда сооружение из дерева, эту способность берёт на себя верх.

Такого рода стыковочный узел представляется более значимым в наслонной стропильной концепции. Применение ригеля даёт возможность повысить величину пролёта вплоть до 8 метров, в обстоятельствах одной опоры — вплоть до 12-ти метров, а рядом с применением 2-х опор — вплоть до 16 метров.

Расчёт компонентов крыши

Каждая структура и конструкционные характерные черты кровельной концепции находят решение ещё на рубеже проектирования сооружения. Структура кровли главным способом оказывает большое влияние в комплект материалов, применяемых во время монтажа и систему несущих стенок.

Стропила наслонного вида отделываются обрешёткой. На них устанавливается кровельный пирог с пароизоляцией и гидроизоляцией.

Практические советы

Если нужно сделать мансардную крышу с применением наслонных стропил, обязательным условием является установка брусового каркаса внизу, а вверху стропильные ноги следует прятать в коньковый прогон.

Если вам нужно соединить стропильную ногу с мауэрлатом, используйте защемление. Можете соединить его металлическим материалом. Для этого существует способ, заключающийся в использовании большого торцевого угла. Он в будущем обеспечит возможность стропилам взаимно упираться.

Применяется наслонный тип вкупе с соединением, подразумевающим за собой просверливание отверстий для болтов.

Стропила — О строительстве и реммоте, немного о кровле

Строительство крыши начинается с устройства стропил. Они представляют собой балки из древесины первого сорта, поскольку от их прочности зависят надёжность и долговечность всей крыши. Конструкция, складывающаяся из стропил, именуется фермой.

Типы ферм и стропил: а – односкатная крыша с пролетом до 4,5 м, б – односкатная крыша с пролетом до шести метров, в – стропила со шпренгельной фермой для семь дней крыши с пролетом до 7,5 м, г – простые висячие стропила с затяжкой, д – соединение стропил в верхней части (в коньке), е – простые висячие стропила с ригелем, ж – висячие стропила с бабкой, и – висячие стропила со шпалами, з – висячие стропила с подкосами и бабкой, к – стропила для мансардной крыши

Различают наклонные и висячие стропила. Наклонные устанавливаются на опоры разной высоты, образуя скат крыши. Опорами смогут быть две наружные или наружная и внутренние стенки.

Наклонные стропила применяют в основном при возведении односкатной крыши.

Для данной конструкции в двухскатной крыше нужна стенки-опора. Оптимальное расстояние между опорами – 4–5 м, в случае если же пролет от 5 до шести метров, то под стропила устанавливают подкосы, больше шести метров – шпренгель.

Нижние финиши стропильных ног опираются на мауэрлату.

Висячие стропила применяют при большой ширине пролета крыши без дополнительной опоры. самая простая их конфигурация – стропильные ноги, установленные на затяжку (горизонтально лежащий брус) и верхней частью образующие конек. Верхнее соединение стропил осуществляется замком в полдерева либо шипом.

самая простая конструкция стропил – стропильные ноги, опирающиеся на затяжку

Чтобы не было прогиба стропил под тяжестью обрешетки, снега и кровли их дополнительно соединяют горизонтальным ригелем, врубая в полдерева и закрепляя скобами. Применение таковой конструкции предназначено для ширины проема дома не более 7,5 м.

Простые висячие стропила с ригелем

В случае если ширина проема 7,5–9 м, в стропильную ферму для прочности додают бабку – вертикально стоящий брусок, соединяющий конёк и затяжку.

Брусок, соединяющий ригель и конёк (бабка), надежно фиксирует конструкцию стропил

При ширине пролета от 9 до десяти метров конструкцию усиливают расположенными под углом подкосами, каковые крепятся на стропила и основание бабки.

Висячие стропила с подкосами и бабкой.Висячие стропила со шпалами используются для крыши мансардного типа. В этом случае ферма устраивается следующим образом.

Стропила образуют треугольник с острыми углами (30°), затяжка и конёк которого поддерживаются бабкой. Финиши затяжки являются опорой двум подкосам с каждой стороны. Один подкос опирается на балку, врубленную в стенке, второй устанавливается конкретно на стену.

Для надежной, прочной и долговечной крыши нужно не только верно выбрать фермы и тип стропил, но и верно осуществить все соединения, учитывая наряду с этим силы, влияющие на конструкцию, способные привести к сжатию, растяжению либо изгибу стропил.

Ферма, складывающаяся из стропил, ригеля и затяжки.Отрезки AB и AC – так именуемые стропильные ноги, каковые крепятся к основанию под острым углом. Отрезок BC – затяжка, DE – ригель. На эту конструкцию воздействуют разные физические силы, каковые нужно учитывать при возведении фермы: F – давление массы стропил, кровли, обрешетки, ветра и снега.

Они всегда воздействуют на конструкцию и стремятся раздвинуть стропильные ноги по направлению G. Этому мешает затяжка ВС.

В случае если затяжка не растягивается, стропила прогибаются. Этому мешает ригель, сжимающий конструкцию. Вместо ригеля возможно установить подкосы и бабку.

Дабы добавить ферме прочности, на ее нижнюю часть (от затяжки до ригеля) устанавливают бруски (подмогу).

Одно из главных требований к прочности конструкции стропил – их надежное соединение. Установленные стропила своим весом давят на затяжку, что может вызвать скол ее угла либо постепенное скольжение стропильной ноги. Дабы этого избежать, возможно врубить шип либо вырубить зуб.

Подобным образом соединяются бревна и стропильные ноги стенки. Угловые соединения советуют закрепить железными скобами.

Ими же скрепляются стропила со стенками дома, дабы сильные порывы ветра не смогли поднять крышу. Толщина бревна (бруса, доски) зависит от массы кровли, длины стропильной расстояния и ноги между стропилами. В случае если планируется укладывать тяжелую кровлю, к примеру натуральную черепицу, то для расчета размеров стропил возможно применять.

Вместо брусьев либо бревен возможно применять толстые доски. Таковой вариант есть более экономичным, но в этом случае расстояние между стропилами (ход) нужно уменьшить, увеличив количество стропильных ферм.

При применении досок вместо брусьев верхние части стропил хорошо прикрепляются на брусок (доску) конька

При установке стропил необходимо пристально смотреть за тем, дабы стропильные ноги были одинаково отесаны и размешались на одной горизонтали. Собирать стропила оптимальнеена строении, а не на строительной площадке, поскольку готовая ферма имеет громадной вес, что затрудняет ее подъем.

размеры и Необходимую форму стропилам придают конкретно на чердачном перекрытии строения. Устанавливают стропила следующим образом.

В случае если планируется их установка на затяжку, то ее поднимают на чердачное перекрытие и прочно закрепляют на стенах дома. Затем на затяжках укладывают доски в виде настила и поднимают подготовленные стропила.

Установка стропил постоянно начинается с фронтонов. После этого приступают к возведению внутренних ферм. В случае если ферма устанавливается на мауэрлаты, то на чердачных балках возможно устроить временный настил и вытесать на нем бруски для мауэрлатов.

Нижней частью они прикрепляются к стенке, а вверху делаются зарубки для стропильных ног.

Устанавливают стропила, временно закрепляя и обрезая все лишнее, подгоняя под правильное соединение и необходимый размер. Нижняя часть обязана выходить за пределы древесного дома не меньше чем на 500 мм чтобы вода стекала со склона крыши, не попадая на стены.

По окончании предварительной установки и поднятия стропил, их временно фиксируют подпорками. По окончании того как все замеры произведены и конструкция установлена верно, ее начинают закреплять: врубают шипы, скобы, гвозди либо используют строительные хомуты, соединяя их болтами. После этого устанавливают и закрепляют дополнительные элементы – бабку, подкосы либо ригель (в зависимости от типа стропил).

Скрепляющие элементы присоединяют по окончании установки стропил на место. Еще раз посредством уровня и отвесов контролируют правильность конструкции. По окончании установки фронтонов через их верхнюю точку натягивают бечевку, которая есть ориентиром для вершин средних стропил.

Подобно сооружаются внутренние конструкции стропил. По окончании окончания монтажа ферм устанавливают брусок конька.

Рандомные показатели записей:

Способы крепление стропил к мауэрлату, установка, запилы, узлы и монтаж к ферме кровле своими руками

Подборка наиболее релевантных статей:

Сращивание стропил
Крыша — это многокомпонентный вид конструкции, имеющий процесс проектирования, установки и сборки, тяжёлый для исполнения неопытным новичком. Самый…
Сращивание стропил у конька, информация кровельной компании
Чтобы крыша дома прослужила много лет при ее возведении нужно должное внимание обратить не только на соблюдение схемы монтажа кровельного настила но и…
Какой шаг стропил использовать при кровле крыши
Крыша есть одним из основных элементов дома, исходя из этого стоит выделить особенное внимание верному расчету каркаса крыши. Что будет делать функции…
Обработка стропил
Возведение крышиэто трудоемкий процесс, что требует не только вложения материальных средств, но и владение навыками и определёнными знаниями. Еще на…

Стропила — Вики

Стропила одной из башен в крепости Орешек

Стропи́ла — несущая система скатной крыши. Состоят из наклонных стропильных ног, вертикальных стоек и наклонных подкосов. При необходимости «связываются» понизу горизонтальными подстропильными балками.

Типы стропил

Стропила можно подразделить на наслонные, висячие и висячие фермы со шпалами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры. Висячие же стропила опираются только концами на стены здания. Висячие стропила устраивают в том случае, если расстояние между опорами (противоположными наружными стенами здания) не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую стропилами, до 12 м, а двух опор — до 15 м.

Конструкция

Конец стропильной ноги с шипом
Конец затяжки с выемкой под шип стропильной ноги

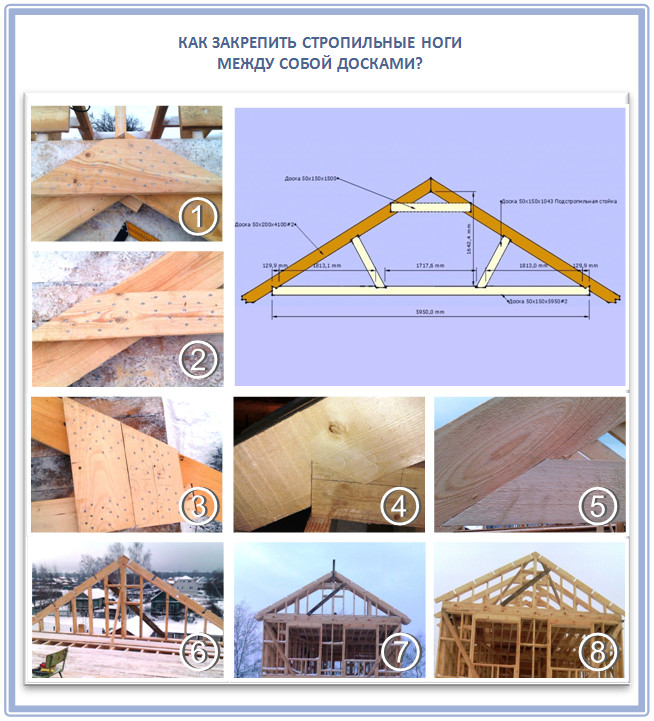

Соединение верхних концов стропильных ног

Стропила состоят из:

наклонных стропильных ног,
вертикальных стоек,
и наклонных подкосов.

Опора стропил производится:

В деревянных брусчатых или же рубленых зданиях на верхние венцы,
в каркасных — на верхнюю обвязку.
в каменных домах на мауэрлат брусья толщиной 140—160 мм.

Мауэрлат может располагаться по всей длине здания или подкладываться только под стропильную ногу. В том случае, если стропильные ноги в сечении имеют небольшую ширину, они могут со временем провиснуть. Чтобы избежать этого, необходимо применять специальную решётку, состоящую из стойки, подкосов и ригеля. Для изготовления стоек и подкосов используют доски шириной 150 мм и толщиной 25 мм или деревянные пластины, получаемые из бревна, диаметр которого должен быть не менее 130 мм.

Для закрепления стропильной ноги применяется затяжка, связывающая нижние концы стропильных ног каждого стропила. При скольжении по затяжке стропильный конец может нарушить её целостность. Чтобы предотвратить скольжение, врубать стропильную ногу в затяжку рекомендуется зубом, шипом или тем и другим одновременно. Кроме этого, стропила желательно устанавливать на расстоянии примерно 300—400 мм от края.

Кобы́лка — отрезок доски, удлиняющий нижний конец стропильной ноги для расположения на нём свеса крыши или сплошной обрешётки, лежащей на карнизе.

Наро́жник — элемент кровельной системы здания, укороченная стропильная нога, поддерживающая участок ската между накосной стропильной ногой и свесом крыши.

См. также

Литература

Шепелев А. М. Как построить сельский дом. — М.: Россельхозиздат, 1976. — С. 184-191. — 352 с. — 150 000 экз.

Ссылки

Стропила
Элементы стропильных систем.

Особенности конструкции наслонных стропил — Блог о строительстве

В основе любой крыши лежит система балок, стоек, прогонов. Они являются тем проводником нагрузок, который позволяет крыше выдерживать порывы ветра и вес снега зимой.

В разрезе стропила представляют традиционную фигуру — треугольник жёсткости. В строительстве используется множество стропильных систем. Наиболее востребованы наслонные стропила.

Стропила — основа крепления кровли. По устройству различают три вида:

Наслонные, считающиеся одними из самых надёжных компонентов, использующихся в конструкционных работах.Висячие стропила.Висячие фермы, оборудованные шпалами.

Каждая из систем имеет особенности конструкции. Проведение точных расчётов позволит создать прочную и надёжную конструкцию.

Наслонного типа

Нижние части такого вида обладают опорой, состоящей из подстропильных брусьев.

В том числе вкупе с ними используется мауэрлат.Чтобы разделить опорные стойки и прогоны, о которых также не стоит забывать, используют подкосы. Их главная функция заключается в том, что они выполняют разгружающую и поддерживающую функцию, в том числе и для ног стропильной системы, увеличивающих размер сооружения. Они сами имеют больший размер, чем обычный коэффициент пиломатериала, и их нужно собирать.

Висячая система

Нагрузки от висячей конструкции распирают стены, которые имеют опорный характер.

В роли использованного материала с целью затяжек применяют дерево либо сплавы.

Для того чтобы это всё расположить, в основном избирается линия в комфортной высоте. А также принимайте во внимание, что крепление к стропильной системе зависит от высоты расположения затяжки.Наслонный тип чаще всего применяется для того, чтобы была возможность обустроить двускатные кровли над сооружениями. Их стены длиной должны быть не больше 5—6 метров.

Конструкция и узлы

Это препятствует возможности загнивания деревянного материала. Устройство выполнено очень просто. И это играет значительную роль.

Пришло время рассмотреть, на какие конструкционные составляющие разбивается система наслонных стропил:

неотъемлемой частью структуры служит стропильная нога;применяются, конечно, подстропильные компоненты;не забываем про обрешётку.

Специализированные наслонные стропила подразделяются на два разных вида:

Условия создания распора на стенку определяются с помощью узлового распирания.

Безраспорная система

Особенности монтажа конструкции

Сильное защемление конькового участка

В других двух вариантах, статическая устойчивость существует благодаря тому, что нагрузка равномерно распределяется по обеим сторонам крыши, используя при этом одинаковый угол наклона.Но на самом деле сделать наклон крыши абсолютно ровными невероятно трудно.Растаявший снег распределяется по крыше неровно, особенно когда вмешиваются сильные порывы ветра. Первоначальный способ разрешает делать различные угловые наклоны скатов. Он также неплохо справляется со всеми нагрузками, только если стойки будут стоять абсолютно вертикально.

Распорная система

Распорную систему мы имеем возможность создать, применяя несколько безраспорных стропильных систем с заменёнными в них различными степенями систем.

Получаем шарнирную опору для использования её в качестве распорной системы, крепко-накрепко зафиксированной гвоздями. Все составляющие системы остаются неизменны, даже напряжения стропильных систем и соответственно изгиба. Но в этой ситуации образуется распор, который раздвигает стенки постройки.

Чтобы значительно снизить распор на стенки, рекомендуется установить прогоны, обязательно жёсткие, которые можно получить, если добавить побольше стоек или балок.

Компоненты подстропильных конструкций

Система должна обладать высокой устойчивостью. Для того чтобы достичь этого, наклонные стропила нужно обеспечить горизонтальной схваткой, использование которой немного обеспечит устойчивость, но совсем немного. Прикреплять её стоит там, где схватка пересекает стойки.

Она обязательно сработает в любых обстоятельствах. Их расположение нужно сориентировать со средним человеческим ростом. А если вы конец стропила вынесете наружу, устойчивость гарантируется.

Если перекрытие чердака неудачно, то усиление устойчивости окажется невозможным. Те строения, которые содержат 2 внутренние стены, используют сквозящие стропильные конструкции. Нужно правильно выбрать все компоненты, от этого зависит качество сделанной работы и надёжность крыши.

Особенности использования

Главный компонент техники строительства — это опирание на мауэрлат строительных ног. Когда сооружение из дерева, эту способность берёт на себя верх.Такого рода стыковочный узел представляется более значимым в наслонной стропильной концепции. Применение ригеля даёт возможность повысить величину пролёта вплоть до 8 метров, в обстоятельствах одной опоры — вплоть до 12-ти метров, а рядом с применением 2-х опор — вплоть до 16 метров.

Расчёт компонентов крыши

Практические советы

Если вам нужно соединить стропильную ногу с мауэрлатом, используйте защемление.

Можете соединить его металлическим материалом. Для этого существует способ, заключающийся в использовании большого торцевого угла. Он в будущем обеспечит возможность стропилам взаимно упираться.

Источники:

Монтаж наслонных и висячих стропил

Мы все хотим иметь теплый и надежный дом, и помочь нам в этом может только правильное обустройство стропильной системы. Стропильная система представляет собой несущий каркас любой крыши, от правильности монтажа которого во многом зависят характеристики будущей конструкции, ее несущие способности, надежность и функциональность.
[contents]

Сегодня существует огромное количество видов самых разных крыш: традиционных – двускатных либо четырехскатных, отличающихся высокой функциональностью и надежностью, а также шатровых, многощипцовых, которые при правильном формировании на самом деле больше походят на произведения искусства, чем на защитный элемент дома.

Определяют форму и размеры крыши вид использующихся стропил, которые могут быть наслонного либо висячего типа.
Деревянные стропила наслонного типа применяются при возведении домов с односкатными, двускатными и многоскатными крышами.

При выборе типа стропил обязательно учитывается, какое именно количество скатов будет иметь кровля, а также берется во внимание конфигурация скатов и общая длина пролетов.

Наслонные стропила устанавливаются, если в доме имеются какие-либо промежуточные опорные конструкции (стены, колонны), а висячие – только при их отсутствии.

Наслонные стропила

Способы установки стропил наслонного типа

Всего можно выделить три типа установи безраспорных стропил наслонного типа, которые полностью исключают возможность воздействия запредельных нагрузок на стеновые элементы дома.

В первом случае стропильная нога упирается в мауэрлат либо прошивается брусом и закрепляется посредством врубки зубом, а также дополнительно страхуется хомутом, посредством металлической проволоки. При формировании двускатной кровли на коньковый брус укладываются верхушки стропил, закрепляющихся по подобию скользящей опоры.
Например, посредством горизонтальной врубки без использования закрепления встречным элементом.

При втором способе создаются скользящие стропила посредством установки подвижного соединения, которое называется ползуном. Скользящие стропила образуют подвижное сочленение, обладающее необходимой степенью жесткости. В этом случае стропила будут крепиться к мауэрлату либо штучным брускам. Скользящие стропила своими верхними концами закрепляются на коньковый брус и фиксируются такими крепежными элементами, как болты, гвозди либо пробоины.
Третий способ характеризуется созданием жестких креплений к прогонам и формированием единого конькового узла. Дополнительные доски либо бруски фиксируются гвоздями параллельно коньку с обеих его сторон. Это позволяет достичь большей надежности конькового бруса и превратить его в более надежную точку опоры.

Если для создания стропильной системы были использованы чересчур тонкие элементы, в результате чего возможно возникновение их прогиба, то для усиления конструкции и придания ей необходимой степени жесткости целесообразна установка дополнительных опор в виде ригелей и прогонов.

Распорная наслонная конструкция стропильной системы характеризуется тем, что она способна передавать значительное распорное усилие на стеновые элементы дома.

Этот вид отличается тем, что если при использовании любого из вышеперечисленных типов установки безраспорных стропильных конструкций заменить ползуны на жесткое сочленение стропильных ног с мауэрлатом, то вся система начнет передавать полученное внутреннее распирающее усилие на стены строения.

По сути, распорные наслонные стропильные системы являются промежуточным вариантом между безраспорными и висячими конструкциями.

Висячие стропила

Конструкция висячих стропил такова, что ноги системы опираются на две точки, расположенные на стеновых элементах дома, в то время как упор на промежуточную опору у них отсутствует.

Висячие стропила используются преимущественно в тех случаях, когда длина пролетов превышает семь метров. Их конструкция такова, что единственными точками опоры для них служат стены дома, то время когда верхние части стропильных ног соединяться со встречным стропилом.

Такое соединение может выполняться несколькими способами: при помощи прорезного шипа, пластинами из металла либо соединением в пол дерева.

Для того чтобы стропильные узлы формировали надежное соединение и не разъезжались, вся конструкция крепится посредством хомутов к стеновым элементам сооружения. В процессе этого создается распорное напряжение, которое не передается стеновым элементам благодаря использованию затяжек, полностью компенсирующих это усилие.

Способы установки висячих стропил

Первый способ заключается в формировании запила в стропильной ноге при закреплении ее на мауэрлат. Для достижения необходимой степени надежности соединения такие узлы дополнительно фиксируются посредством крепежных элементов (гвоздей либо болтов). В этом случае соединение в верхней точке стропильных ног осуществляется встык либо они крепятся к коньковому брусу, который стоит на бабках, и дополнительно фиксируются при помощи затяжки.
Во втором случае посредством затяжки выполняется соединение ног противоположных стропил, опирающихся пятками в кромку затяжек и фиксирующихся посредством врубки зубом. В этом случае сама затяжка фиксируется к доске или мауэрлату. В верхней точке соединительные узлы формируются посредством установки ног в области конька и их дополнительного закрепления деревянными накладками.

В некоторых случаях затяжка может быть заменена балками перекрытия. Для этого они выносятся за пределы стены примерно на 550 мм, где соединяются со стропильными ногами посредством врубки зубом.

Для этого в теле балки формируется гнездо на расстоянии от 250 до 400 мм от края балки, что позволит предупредить скалывание либо соскальзывание стропильной ноги.

При возведении деревянных домов закрепление стропил к венцу выполняется при помощи врезания шипов. Шип располагается на венце, а гнездо – в стропиле.

Для достижения необходимой степени жесткости крепление может выполняться с применением металлических изделий, обеспечивающих стропилам некоторую свободу движения. В этом случае их верхние части соединяются между собой посредством наложения друг на друга и дополнительной фиксации болтами.

В некоторых случаях вместо затяжек целесообразно использование шпал, которые одним концом крепятся к стропильной ноге, а другим они соединены с прогонами, уложенными на балки перекрытия.

Скользящие стропила применяются при монтаже крыши деревянных домов из бревна или бруса, так как такие сооружения в первые годы дают значительную усадку. И если узлы стропильной системы будут иметь жесткое сочленение, то это может привести к перекосу либо полному разрушению кровли.

Это тоже интересно:

СТРОПИЛА — Все про крыши

Стропила — несущая система скатной крыши. Состоят из наклонных стропильных ног, вертикальных стоек и наклонных подкосов. При необходимости «связываются» понизу горизонтальными подстропильными балками.

Типы стропил

Стропила можно подразделить на наслонные, висячие и висячие фермы со шпалами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры.

Висячие стропила опираются только концами на стены здания. Висячие стропила устраивают в том случае, если расстояние между опорами (противоположными наружными стенами здания) не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую стропилами, до 12 м, а двух опор — до 15 м.

Конструкция стропил

Стропила состоят из:

наклонных стропильных ног,
вертикальных стоек,
наклонных подкосов.

Опора стропил производится:

В деревянных брусчатых или же рубленых зданиях на верхние венцы,
в каркасных — на верхнюю обвязку.
в каменных домах на мауэрлат брусья толщиной 140—160 мм.

Кобылка — отрезок доски, удлиняющий нижний конец стропильной ноги для расположения на нём свеса крыши или сплошной обрешётки, лежащей на карнизе.

Нарожник — элемент кровельной системы здания, укороченная стропильная нога, поддерживающая участок ската между накосной стропильной ногой и свесом крыши.

Монтаж стропил

Для стропил, как правило, применяется брус с сечением не менее 200х50 мм, чтобы предотвратить провисание стропил во время эксплуатации. Все деревянные детали необходимо перед установкой обработать раствором антисептика, предотвращающего разрушение древесины.

Пошаговый порядок установки стропил из бруса:

Поднимаем наверх два бруса и выполняем их соединение.

Вырезаем на стропильной ноге выемку, которая будет использована для устойчивой опоры на мауэрлат. Аналогичную выемку делаем на второй стропильной ноге. Делаем пометки, какая стропильная нога будет располагаться справа, а какая – слева. Устанавливаем стропила и соединяем их.

В верхней части стропильных ног нужно сделать выемку так, чтобы брус соединялся не внахлест, а с упором. Соединение внахлест считается ненадежным, даже если его хорошо укрепить гвоздями. После того, как первые две стропильные ноги будут готовы, их нужно хорошо промерять и изготовить шаблоны (отдельно для правой и левой «ноги»). При помощи таких шаблонов можно будет спокойно готовить следующие брусья прямо на земле, не поднимая их на уровень крыши.

При помощи гвоздей устанавливаем стропила на место.

Остальные пары стропильных ног делаем по готовому шаблону, на земле. Следующая пара устанавливается на другом конце кровли. Натягиваем бечевку между первыми двумя парами, которая будет служить уровнем для остальных пар стропил. Стропила устанавливаем на расстоянии друг от друга, как требуется по проекту.

Для придания жесткости конструкции рекомендуется соединить дополнительно конек стропильной пары и ее затяжку, иначе затяжка может деформироваться под собственным весом. Такую операцию нужно проделать с каждой стропильной парой!

На первом этапе строительства стропильной системы крыши ноги крепятся к мауэрлату при помощи гвоздей. После завершения сборки стоит укрепить это место более надежно, установив шинки – крепежные полоски из тонкой стали. Для этого шинкой оборачивается стропильная нога, затем через эту полосу металла с двух сторон в мауэрлат с внутренней стороны вкручиваются шурупы (или вбиваются гвозди) на глубину около30 см. Такое крепление предотвратит риск разрушения кровли в случае сильных порывов ветра.

Видео о стропильной системе

Монтаж стропил. Видео

Стропильная система крыши. Видео

Крыша делаем стропила. Видео

Монтаж стропильной конструкции. Видео

Наслонные и висячие стропила

Приступая к возведению крыши, следует обратить особое внимание на то, какого вида стропила будут здесь использоваться – висячие или наслонные. При их выборе, прежде всего, стоит руководствоваться размерами самой постройки, формой ее крыши (односкатная или двускатная), что предполагает и применение стропил с различными способами креплений и устройства.

В постройках имеющих односкатную или двускатную крышу чаще всего используются деревянные наслонные стропила. Они представляют собой конструкцию из коротких досок или брусьев опирающихся на две жесткие точки опоры – стены здания, или же на три точки – конек и стены. При этом коньковый брус укреплен стойками, которые опираются в лежни. В некоторых случая, когда дом обладает большими размерами и длина стропил составляет не менее 6 метров, возникает необходимость сооружения дополнительных конструкций в виде внутренних капитальных стен или же столбчатых опор. Вместо традиционных деревянных конструкций возможно применение металлических ферм и балок.

Предварительно проводится расчет нагрузок, воздействующих на стропильную систему. Существует две разновидности нагрузок стропильных ног на опоры – безраспорные и распорные.

Как правильно установить наслонные стропила?

Наслонные стропила опираются на стены и на промежуточные опоры (стойки, балки, прогоны и тд.).

Строительная конструкция, при которой стропильные ноги не оказывают распирающего горизонтального давления на стены дома, называется безраспорными наслонными стропилами.

Существуют три способа их установки, исключающие возникновение опасных нагрузок на стены:

1. Стропильная нога прошивается бруском или же упирается мауэрлат, крепить ее стоит врубкой зубом, дополнительно страхуя к стене при помощи проволоки либо хомутов. При двускатной крыше на коньковый прогон укладывается верхушки стропил, закрепляется по подобию скользящей опоры, к примеру, горизонтальной врубкой без применения скрепления со встречным стропилом.

2. При помощи подвижного соединения, так называемого ползуна, низ стропил крепится к штучным брускам или мауэрлату. На коньковый прогон укладываются верхние концы стропил и фиксируются гвоздями, болтами или же пробоинами.

3. Этот способ характерен жестким креплением прогона и стропил в одном коньковом узле. Деревянные бруски и доски прибиваются гвоздями параллельно коньковому брусу с двух сторон. Такие стропила позволяют сделать коньковый прогон более надежной точкой опоры.

Если стропила, предназначенные для определенной кровли, недостаточно толстые и не исключен их прогиб, то применяются дополнительные опоры в виде ригелей, прогонов и опор.

Распорные наслонные стропила – устройство способное передавать давление через стропильные ноги на стены дома.

Для большей наглядности действия такого типа стропил приведем пример. Если при всех трех способах устройства безраспорных стропил изменить ползуны на жесткое крепление стропил с мауэрлатом или же бруском, то вся конструкция будет передавать полученное внутреннее напряжение, что выльется в распирающее давление на стены.

По большому счету распорные наслонные стропила являются своего рода переходной схемой монтажа безраспорных стропил к висячим.

Висячие стропила и их устройство

Висячие стропила опираются только на две стены без промежуточных опор.

Для перекрытия пролетов достигающих длины более семи метров чаще всего применяют висячие стропила. Точкой опоры в этом случае служит только стена. Второй конец – верхушка стропильного бруса прикрепляется к верхнему окончанию встречного стропила, делается это разными способами: с помощью прорезного шипа, соединения вполдерева, металлическими пластинами.

Стропильные ноги, для того чтобы они не разъезжались, крепятся специальной затяжкой, а также вся система закрепляется хомутами к стенам здания. При этом образуется распорное напряжение, не передающееся на стены. Оно остается в пределах треугольника состоящего из затяжки и пары стропил.

Способы устройчтва

1. Способом запила стропильная нога крепится к мауэрлату и дополнительно фиксируется с помощью металлических элементов, гвоздей или болтов. Две встречные ноги стропил соединяются затяжкой. При этом их верхние концы либо соединяются встык, либо крепятся к прогону конька, стоящему на бабках.

2. Затяжкой соединяются ноги встречных стропил, опираясь пяткой в кромку затяжек врубкой зуба. Сама затяжка прикрепляется к мауэрлату либо к доске. Окончания стропил встык соединяются в коньке и закрепляются деревянными накладками.

4. Случается, что заменой затяжкам могут стать балки перекрытия. Балки выносится за край стены примерно на 550 мм, с их концами соединяются зубом пятки стропил. В балке вырубается гнездо для врубки зуба на расстоянии 250-400 мм от края, чтобы избежать скалывания балки, и возможного соскальзывания стропила.

5. В домах со стенами из бревен стропила закрепляются к верхнему венцу путем вырезания шипов. Шип присутствует в венце, а гнездо в стропиле. Крепление может также производиться с использованием металлических элементов, таких как ползунки и салазки, они позволяют стропилу передвигаться в вертикальном направлении по обвязке деревянного дома или же по венцу. Верхушки их крепятся путем наложения друг на друга и соединяются болтом.

6. Бывают случаи, когда вместо сплошных затяжек могут применяться шпалы, они одним концом крепятся к стропильной ноге, другим к уложенным на балки перекрытия прогонам с последующим соединением.

Конструкции затяжек могут подразделяться на цельные и составные. Наращивание их брусков может осуществляться одним из методов, способствующих удлинению, как соединением внахлест, так и удлинением прямым или косым зубом. Проводится установка затяжек в любом месте, направленном к коньку или же на уровне пяток стропил.

Если же стропила обладают длиной более восьми метров, то есть необходимость строительства конструкции, состоящей из бабки с подкосами, ригелей и стоек, что будет способствовать укреплению всей стропильной системы.

Предполагается использование и обоих видов стропил. Они применяются на крышах сложной формы. В тех местах, где есть точки опор, устанавливаются наслонные стропила, в иных случаях – висячие.

Терраса на крыше

Строительство террасы на крыше

Роберт Робиллард на палубах и крыльцах

Установка новой резиновой крыши:

Учитывая, что большинство кровельных настилов протекает из-за разрушения шва или окладов, чаще всего из-за разрыва клея шва, мы решили установить полный лист EDPM [этилен-пропилен-диеновый мономер (M-класс) каучук] без швов.

Независимо от того, какой кровельный материал вы выберете для своего настила крыши, правильный уклон крыши должен быть добавлен либо во время строительства, либо после строительства с использованием конической (наклонной) системы изоляции.Я рекомендую использовать самую толстую мембрану, о которой вы заботитесь при герметизации швов.

Совет: По возможности используйте один лист мембраны, чтобы избежать швов. В этом проекте мы установили резиновую мембрану из EDPM поверх настила крыши и установили ее на боковой стене дома на высоте 18–22 дюймов.

Обрамление настила крыши:

Поскольку эта крыша была слегка наклонной, мы решили, что можем использовать пиломатериалы, обработанные давлением 2 × 4, для наших балок настила, а затем обрамить уровень настила, оставив при этом приемлемую ступеньку вниз от французской двери спальни.

Использование ложи 2 × 4 позволило нам сделать этот очень маленький, но необходимый шаг вниз от двери главной спальни на террасу. В своем лесу я предпочел бы ступеньку на шесть или семь дюймов вниз, чтобы снег и плеск воды не доходили до порога двери.

Шпалы

«Шпала» или балка 2 × 4 была оставлена на уровне 3-1 / 2 дюйма на дальнем конце и срезана на 2 дюйма на конце дома. Мы нарезали линии мелом и вырезали их циркулярной пилой.

Мы установили эти конические «шпальные балки» поверх обрезков оставшегося резинового кровельного материала EDPM, чтобы отделить балки настила от резиновой крыши и защитить резину крыши от истирания.Мы также установили Vycor, тонкую резиновую самоклеящуюся мембрану, на верхнюю часть балок, чтобы защитить балки, обработанные давлением, от дождя, таяния снега и органических загрязнений, которые в конечном итоге могут сгнить балки.

С помощью шурупов мы прикрепили конструктивную балку через каждые 16 дюймов по центру со свободно плавающей балкой и двойной балкой по краю. Этот каркас настила крыши не прикреплен к стене дома, а устанавливается поверх плоской крыши. Только вес удерживает этого зверя, только перила прикрепляются к дому.

Планируйте дождь и избегайте протечек на крыше!

С точки зрения гидроизоляции мы решили не пробивать наши стойки через резиновую кровельную мембрану. Некоторые подрядчики достигают этого, привинчивая свои стойки к внешней балке обода, но это могло бы испортить молдинг короны и детали медного желоба. Мы пошли по другому пути и приобрели соединительные муфты Azek.

California Valley Sleeper Saw Blade Угол скоса

На этой работе, пристройка площадью 1200 квадратных футов к существующему дому, построенному в 1950-х годах, инженер-строитель назвал на планах спальное место со скошенной кромкой в 2 раза.Я впервые вижу, как инженер-строитель вызывает скошенного спящего в Калифорнийской долине.

Интересно нарисовать угол скоса пильного полотна в калифорнийской долине, используя геометрию, но на рабочем месте вам нужно знать фактический угол скоса пильного полотна в калифорнийской долине. Вы можете использовать одно из моих приложений для iPhone или Android, чтобы получить угол наклона спящего устройства California Valley или использовать тригонометрию. Угол скоса шпалы California Valley составляет 90 ° минус сумма угла опоры стропила шатра основной крыши плюс угол опоры стропила шатра соседней крыши.Вам также необходимо знать размер смещения скоса шпалы California Valley, чтобы привязать линию к материалу шпалы California Valley.

4:12 Пример ската крыши с равным скатом:

 Угол опоры основной тазобедренной стропилы C5 м = 12,92097
C5a Угол опоры стропил прилегающего бедра = 12,92097

 Угол скоса пильного полотна со шпалой Valley = 90 ° - (C5m + C5a) = 64,15807

  Размер смещения фаски шпалы California Valley составляет:
 Глубина материала × желто-коричневый (Угол скоса пильного полотна долинной шпалы)
 в этом примере толщина материала равна 1.5 "
 1,5 дюйма × желто-коричневый (64,15807) = 3,09711 дюйма или 3 1/8 дюйма
  На этом рисунке вы можете видеть красную линию привязки на лицевой стороне материала шпалы долины 2x12 для размера смещения скоса шпалы California Valley. Однако угол скоса пильного полотна Valley Sleeper был больше, чем настройки угла скоса на моей пиле, поэтому я использую 90 ° - 64,15807 ° = 25,84193 ° или 25,8 ° и разрезаю материал с края материала вместо использования 64,15807 ° на лицевой стороне материала. Сначала я использовал свою пилу SkillSaw 7 1/4 дюйма, чтобы отрезать угол скоса, затем я использовал пилу Bigfoot с 10-дюймовым лезвием, чтобы закончить рез.Вы также можете использовать пилу Bigfoot с поворотным столом, чтобы сделать угол фаски 64,15807 ° на лицевой стороне материала.





    Шпалы California Valley с углом скоса обшивки крыши на лицевой стороне шпалы и углом скоса для отвесного среза с использованием угла наклона крыши.







Существующий дом, построенный в 1950-х годах, имеет каркас Калифорнии-Оки-Вэлли. 1×8 vrustic для спального места, стропила 2×4 и конек 1×4, который провисает на 2 или 3 дюйма от крыши и расходится.






Новые требования к обрамлению Калифорнийской долины 2013 года.


Установите плоскую блокировку под новым спальным местом California Valley.











Прибейте новую обшивку крыши гвоздями по схеме гвоздя Shear Wall Schedule. 6 дюймов в этом примере. Затем прибейте материал шпалы впадины до 6 дюймов. Горизонтальный срез стропил домкрата долины должен иметь полную опору. Для этого дома это означало использование спального места 2х12 со скошенной кромкой и спального места 2х8 для поддержки ровного среза стропил долинного домкрата.





Установите подвесы или зажимы на коньке и в ровной выемке у подножия стропил домкрата ендовы.





 Как закрепить потолок перед установкой гипсокартона
3 ноября 2009 г. | от Фреда (электронная почта) |
 Потолки имеют вид  на самом деле , показывающий дефекты, когда гипсокартон установлен неправильно. Хотя видимость дефектов потолка можно уменьшить (например, с помощью встроенного освещения, покраски плоских поверхностей и других методов), цель каждой установки гипсокартона на потолке должна заключаться в уменьшении или устранении ошибок во время строительства.Всем нравится чистый потолок из гипсокартона!
 Первый шаг в подготовке потолка — убедиться, что нет серьезных проблем с подконструкцией балок, указанных выше, нет проблем с водопроводом или электричеством, которые необходимо решить, и что, в целом, вы можете жить с герметичным потолком. После этого потолок следует закрепить ремнями, чтобы облегчить установку.
 Что такое потолочная обвязка?
 Обвязка потолка — это процесс установки дерева (или, в более сложных случаях, другого материала) перпендикулярно балкам.Обвязка служит поверхностью для крепления гипсокартона. Никогда не устанавливайте потолочный гипсокартон, прикрепленный непосредственно к балкам выше. Почему? Есть несколько веских причин:
 Если потолок перекрыт этажом выше, вероятность того, что гипсокартон со временем потрескается и отойдет от потолка, значительно возрастет. В отличие от настенных конструкций, в которых стойки никогда не перемещаются, балки изгибаются под тяжестью пешеходов и мебели наверху, создавая неравномерные нагрузки на гипсокартон.
 Установка примерно в 5 раз сложнее! Без обвязки вы попытаетесь прибить швы гипсокартона только на половине стороны двукратного бруса.Хотя это можно сделать при настенном монтаже, это ни в коем случае нежелательно.
 У вас будет больше швов. Обвязка потолка обеспечивает оптимальную поверхность для крепления гвоздей и расстояния для гипсокартона.
 Обвязка потолка также имеет дополнительное преимущество, заключающееся в уменьшении передачи шума от пола выше, если вы используете усовершенствованный материал, такой как упругий канал, вместо дерева 1 × 3.
 Покупка деревянных ремней
 Потолки чаще всего обшиваются однотонными еловыми брусами размером 1х3.Большинство магазинов товаров для дома продают ремни в пачках размером от 8 до 16 футов. В общем, вы хотите купить самую длинную обвязку, которую вы можете транспортировать / устанавливать в помещении.
 Рассчитать необходимое количество обвязки просто. Измерьте потолок параллельно балкам. Возьмите количество дюймов и разделите на 16, затем прибавьте 1. Это дает вам количество ремней, которые необходимо установить. Измерьте потолок перпендикулярно балкам. Если это число меньше 16 футов, вы можете купить по одному ремню каждой длины.Если это число больше, вам потребуется установить дополнительные ремни на каждой длине. Подберите оптимальное сочетание длины ремешков для достижения потолка.
 Как установить потолочную обвязку
 Обвязка потолка должна быть установлена через каждые 16 дюймов по центру, перпендикулярно балкам выше. Помните, что лист гипсокартона имеет ширину 4 фута или 48 дюймов. Расстояние между центрами в 16 дюймов позволяет закрепить гипсокартон четыре раза по его ширине (по одному на каждом конце и два в середине).Установка по центру важна, потому что каждые 48 дюймов обвязки будут разделять два куска гипсокартона. Другими словами, центр  центра  третьего отрезка обвязки от стены должен находиться на расстоянии 48 дюймов от края. Этому рисунку нужно следовать на всем протяжении потолка.
 Чтобы обвязка оставалась перпендикулярной стене и на прямой линии, вы можете провести меловую линию поперек балок после проведения измерений и перед установкой обвязки.
 Используйте правильные ногти
 Гвозди
 10d подходят для потолочной обвязки. Вы можете использовать два гвоздя на каждом пересечении балки и обвязки. Мы настоятельно рекомендуем использовать монтажный гвоздь для ускорения монтажа! (В противном случае вам пришлось бы перевернуть молоток несколько сотен раз!)
  Не использовать финишные гвозди ! Отделочные гвозди не обеспечат достаточной фиксации верхнего потолка. В конце концов, обвязка оторвется от балок, и потолок рухнет.
 Мы не рекомендуем использовать винты только из-за ненужного увеличения времени установки.
 Резюме и кредиты
 Установка потолочной обвязки значительно упрощает монтаж гипсокартона на потолке и обеспечивает более гладкую и ровную работу по гипсокартону. Особая благодарность Тодду из компании Home Construction Improvement за помощь в написании этой статьи и за предоставленные две фотографии выше.
 синонимов стропила, антонимов стропила — FreeThesaurus.com
Освещение квартиры осуществлялось маленьким светильником, свисавшим с балки недалеко от центра комнаты.Раздался постукивающий звук, и старая женщина-крыса сунула голову в стропило. Как будто они шли по проторенной дороге в центре цивилизованного сообщества; и все же она знала, что мужчины, которые валялись на верандах, лениво попыхивая сигаретами или жевали орехи бетеля, все были охотниками за головами, и что на стропилах веранды над ними висели ужасные трофеи их доблести.
 Но отец Нгурна, завернутый в разлагающуюся траву и даже тогда висевший над их головами среди дымных балок дома дьявола-дьявола, придерживался другого мнения.
 Он встал и с тусклых стропил, охваченный дымом бесчисленных голов, где день был не более чем сумрак, снял завернутый в циновку сверток и начал его открывать.
 Это была прекрасная квартира, в которой мы оказались, большие, высокие, с мощными балками из огромных срубов из почерневшего от времени дуба.
 Пол был образован стропилами с тонкой обшивкой и штукатуркой между ними, так что при ходьбе приходилось переходить от балки к балке.
 Он взошел на ступеньки и, взявшись обеими руками за стропила, вскочил на чердак.
 Истинным свидетелем ты был до сих пор, Измаил; но позаботьтесь о том, чтобы воспользоваться привилегией одного Ионы; привилегия рассуждать о балках и балках; стропила, шест, шпалы и опоры, составляющие каркас левиафана; и, может быть, сальные чаны, молочные комнаты, масло и сырники в его недрах. Там стоит его дом — с тех пор он пуст; бревенчатый дом с дощатой крышей — одна большая комната и не более; нет потолка — ничего между стропилами и полом.Тогда Улисс и его сын поспешили взять внутри шлемы, щиты и копья; и Минерва шла перед ними с золотой лампой в руке, которая источала мягкое и яркое сияние, на что Телемах сказал: «Отец, мои глаза созерцают великое чудо: стены со стропилами, перекладинами и опорами, на которых они покоятся. все горят, как пылающий огонь. С тяжелых деревянных балок, образующих крышу, свисали ряды крючков, на которых держались бекон, куски копченой говядины и нитки лука на зиму.Итак, я продолжал в течение нескольких дней рубить и рубить бревна, а также шпильки и стропила, все своим узким топором, не имея много общительных или научных мыслей, напевая про себя: — Люди говорят, что знают много вещей; Но вот, пусть ничто не задерживается после — Ни один шепчущий призрак не останется, В стене, или балке, или стропиле, От любой ненависти или боли: Очисти и призови домой свой дух, Не позволяй ей бросить, На то, что наследники твои, Тень Гамак привязан к грубой стропильной крыше главной комнаты в качестве дополнительной кровати.
 Feature: Treehouse Hotel, Лондон — Sleeper
 Дебютный отель нового бренда Treehouse Барри Штернлихта качается сквозь кроны деревьев с игривым ностальгическим ликованием.
 Когда мы думаем о домиках на деревьях, есть тенденция склоняться к детским приключениям и летним каникулам, но история размещения на деревьях уходит корнями гораздо дальше. Есть основания полагать, что мы унаследовали эту идею от доисторических предков, которые инстинктивно искали убежище в пологе, в безопасности от хищников и суровых условий внизу.
 Даже сегодня такие племена, как короваи из Западного Папуа, возводят сооружения на верхушках деревьев, чтобы защитить припасы от животных-падальщиков, как и многие местные прибрежные общины, которым грозит опасность наводнения. Но хотя большинство домов на деревьях, возможно, утратили свою важную роль в выживании этого вида, они не утратили своего очарования.
 Благодаря сочетанию ностальгии и новизны в последние годы на гостиничном рынке наблюдается их возрождение. Продуманные конструкции возникли от Мексики до Таиланда, приветствуя тех, кому нравится идея переночевать в своем детском домике на дереве, но не столько холодная реальность, в то время как такие проекты, как Treehotel в шведской Лапландии, представляют собой серию высококлассных дизайнерских решений. архитекторами, в том числе Sandell Sandberg и Tham & Vidgård, повысили свой авторитет и отметили филиалы как первоклассные объекты недвижимости.
 Однако, несмотря на свою популярность, проекты в этом направлении были ограничены сельскими районами, не имея возможности выйти на более крупные городские рынки, где подходящие варианты деревьев редки. До сих пор оставался вопрос: можно ли построить домик на дереве без дерева?
 Несмотря на то, что снаружи он может не выглядеть так, и большинство окружающих его деревьев были давно вымощены, новый Treehouse Hotel от SH Group Барри Штернлихта может дать ответ. Стороннему наблюдателю переоборудованный офисный блок с видом на Лондонский радиовещательный дом мог показаться просто еще одним функциональным пережитком 1970-х годов, но сквозь его двери название пронизывает как повествование, так и исполнение.
 «Как команда, мы изучали классические конструкции домиков на дереве и пытались уловить суть пребывания в доме на дереве, не воссоздавая его физически», — поясняет команда дизайнеров SH Group. «Мы хотели задействовать эмоциональную связь с тем частным местом, которое было у каждого в детстве, где взрослым не разрешалось входить, и чтобы войти в дверь, нужно было стучать в дверь. Это простое воображение, воплощенное в дизайне ».
 Начиная с уличного кафе The Backyard — небольшого помещения с деревянными панелями и поднимающимися ветвями в качестве первых тематических обозначений — ряд лифтов, идущих по коридору позади, доставляет гостей прямо в отель.Номера начинаются примерно на полпути, в то время как вестибюль возглавляет проект. Рассматриваемый как чертеж, этот перевернутый макет не отличался бы от корня, ствола и короны.
 За отреставрированной стойкой регистрации простирается длинное окно с видом на впечатляющую панораму Лондона, где гости знакомятся с ностальгическими темами бренда с помощью банок, аккуратно уложенных безделушками, такими как Lego, мелки и игрушки. Наряду с представлениями о детстве, приключениях, независимости и скрытой экологичности, ностальгия является движущей силой всей схемы, будь то винтажные кресла-качалки по бокам стола, плюшевые игрушки Паддингтонского медведя, часы с кукушкой и тщательно отобранные открытки, украшающие номера.Теплые оттенки горчицы и бордового мягко освещаются навесом, напоминающим светлячков, в то время как деревянные акценты на полу в елочку и резные ширмы подчеркиваются высокими горшечными растениями и живой зеленой стеной.
 «Ностальгия важна, но только если она имеет реальный смысл», — говорят в команде. «Мы также стремились объединить как американские, так и британские культурные отсылки и не стеснялись этого. Мы накладывали друг на друга предметы, которые, казалось, не имели никакого отношения к размещению вместе, а затем шлифовали их до тех пор, пока они не казались нужными.Например, смесь периодов и стилей — модерн середины века в сочетании с колониальным Виндзором и Викторианским периодом, а также популярная культура 1970-х и 80-х годов с ностальгией. Выглядит случайно, но намеренно «.
 номеров, от 258 футов ² вариантов форта и смотровой площадки до люксов Studio и Clubhouse — 395 футов ² и 431 футов ² соответственно — подчеркивают эти колонны за счет сочетания домашних элементов, взятых из домика на дереве, и промышленных элементов, вдохновленных Виды.Открытые бетонные потолки уравновешиваются переработанными деревянными полами и каркасами, а также длинными ветвями деревьев в ванных комнатах, в то время как черные металлические ширмы и латунные штрихи смягчаются матовыми стеклянными шарами середины века. Почти во всех номерах есть большое окно с сиденьем — небольшой дизайнерский штрих, который имеет большое значение для создания ностальгического эффекта. Это подход, который можно наблюдать повсюду: схема проходит тонкую грань между игривым китчем и сантиментами.
 Среди филиалов находится Madera — ресторан-партнер Тока Мадера в Лос-Анджелесе, где подают изысканные блюда мексиканской кухни (от Калифорнии) с упором на экологически чистые продукты.Доступ из вестибюля через туннель из изогнутых скульптурных досок, пространство определяется интерьерами в стиле леса, в которых видны растения, свисающие со стропил и взбирающиеся на обшитые панелями колонны. Над ним висят деревянные фонари-корзины, сквозь которые свет проникает, как сквозь листья, а плетеные стулья, обтянутые тканями с ярким рисунком, добавляют яркости красок дикой природы. В течение дня Мадера светлая и воздушная, но темнеет ночью, создавая более изысканную сцену — панорамные окна от пола до потолка, усеянные огнями города.Завершают программу F&B несколько частных пустот в деревенском стиле, а также The Nest, где каменный бар стоит на сложенных деревянных блоках, а открытая терраса облицована другой жилой стеной.
Мадера украшена растениями, свисающими со стропил, деревянными фонарями-корзинами и плетеными стульями, обитыми тканями с ярким рисунком.
 Однако зелень по всему отелю создана не только для галочки. Несмотря на то, что дерево расположено над одним из самых оживленных центров городской жизни, оно не забыло своих корней.Подчеркнутые экологичностью во всем, зеленые элементы дизайна и эксплуатации отеля направлены на то, чтобы в отеле оставалось достаточно деревьев для будущего расширения, а также чтобы гости могли их заселить. Программы компостирования и переработки дополняются органическим хлопком и туалетно-косметическими принадлежностями местного производства, в то время как Мадера уделяет особое внимание натуральным ингредиентам, и даже те, кто просто останавливается на часовой ужин, играют свою роль.
 «Все, что мы проектировали и выбирали, было осознанным», — заявляет студия.«Мы использовали преимущественно натуральные и органические материалы, низкое содержание летучих органических соединений, интеллектуальные строительные системы и, что наиболее важно, дали новую жизнь найденным и перепрофилированным объектам. Например, вход в Treehouse облицован черепицей из натурального дерева, что создает контраст с серой бетонной облицовкой оригинального здания ».
 Вместе эти нити содержания и стиля предлагают захватывающее представление о бренде. «Каждое место будет опираться на местную культуру района, но также будет опираться на свой опыт работы в качестве международного бренда», — заключает команда.«Нет двух одинаковых, но вы будете знать, что находитесь в домике на дереве».
 Его следующий шаг может пока оставаться в секрете, но если он сможет поддерживать этот уровень преданности делу в таких же густонаселенных городах, то мы можем оглянуться на этот дебют как на зарождение леса. Итак, можно ли построить домик на дереве без дерева? Так могло бы показаться.
 EXPRESS CHECK-OUT
  Владелец:  SH Group
  Дизайн интерьера:  SH Group
   www.treehousehotels.com
 КРЕДИТЫ
 Слова: Кристофер Томас
 Фотография: © Саймон Браун
 Журнал: Sleeper 90
 Различные типы подвесных деревянных перекрытий
 Подвесные деревянные полы должны иметь пространство под ними, вентилируемое с помощью воздушных «кирпичей» через внешние стены и зазоры в любых внутренних стенах, чтобы воздух мог перемещаться по зданию под полами, чтобы предотвратить накопление влаги в древесине, что может привести к к грибковому поражению.
 Типичный подвесной пол показан ниже на рис. 1 с балками, опирающимися на спальные стены под прямым углом. Воздушные кирпичи сквозь внешние стены облегчают движение воздуха.
 В старых домах (1910-1980 гг.) Воздушные кирпичи часто вставляли только во внешнюю кирпичную обшивку, а кирпич оставался во внутренней обшивке, таким образом, воздушный кирпич вентилировался и под полом, и под стеной, но современные правила требуют, чтобы воздушный кирпич перекрывал полость и просто вентилировал под полом.
 В старых домах (до 1910 г.) воздушные кирпичи не всегда устанавливались — в таких домах их следует, где это возможно, переоборудовать.
 На рис. 2 показан вид сбоку стен спальных мест с кирпичными элементами, расположенными так, чтобы обеспечить движение воздуха.
 Пол любого размера комнаты теоретически может быть построен с использованием спальных стен, поскольку балки поддерживаются по всей длине.
 Однако, если расстояние между бетонным основанием и полом превышает 45 см, на рис. 3 показано альтернативное расположение, при котором балки опираются на внутреннюю стену, размер балок зависит от пролета пола, и на рис. ограничение на пролет, который может быть размещен, но это вряд ли вызовет проблемы в домашней собственности.
 Ступенчатый воздушный кирпич показан только для того, чтобы проиллюстрировать альтернативу прямому стилю, показанному на рис. 1. Ни один из них не имеет преимуществ, хотя ступенчатый стиль может потребоваться при высоком внешнем уровне земли.
 Любой деревянный подвесной пол должен иметь изоляцию между балками; в Англии и Уэльсе требованием 2014 года было значение U 0,11 Вт / м ² K для нового строительства, 0,25 Вт / м ² K для ремонта.
 Детали конструкции деревянного пола
 by
 Деревянные полы наиболее подходят для танцполов, зрительных залов и т. Д.1.09 и 1.10 — Вентилируемый / невентилируемый чердак — карниз. ДЕТАЛИ КОНВЕНЦИАЛЬНОГО СТРОИТЕЛЬСТВА ДЕРЕВЯННОГО КАРКАСА. • Перед тем, как деревянные доски пола будут соединены друг с другом, нанесите непрерывную полоску водостойкого клея ПВА для древесины на верхнюю и нижнюю часть шипов и пазов. Подвесной деревянный пол представляет собой деревянную платформу, состоящую из досок, прибитых к деревянным балкам, поддерживаемым на спальных стенах, а также на внешних и внутренних несущих стенах, окружающих их. ХАРАКТЕРИСТИКИ ОСВЕЩЕНИЯ В БИБЛИОТЕКЕ UiTM PERAK, Исламском центре UiTM Perak (Освещение и акустика), Преимущества и недостатки деревянных полов и ламината, Общедоступных планшетов для этого слайда не найдено.Меры предосторожности • Земля под деревянным полом — покрыта PCC 1: 2: 4 (толщина от 100 до 150 мм). Дополнительные чертежи деталей конструкции Помимо небольшого набора чертежей деталей конструкции фундамента, стен, пола и крыши, показанных здесь, многие из Замечаний по строительству имеют соответствующий чертеж деталей конструкции с конкретными размерами, например размерами стропил, пролетами, типами изоляции, для покупки со зданием… Изучите различные детали от пола до наружной стены для использования в деревянных каркасах конструкции типа III и обсудите пути соответствия нормам и обоснование утверждения каждой из них.Меры предосторожности • Земля под деревянным полом — покрыта PCC 1: 2: 4 (толщина от 100 до 150 мм). Концы балок прибивают гвоздями, зубцами или насечками к стеновым плитам. Деревянные полы, хотя и довольно легкие, обладают плохой огнестойкостью и звукоизоляцией. Деревянный пол Акаш Чаухан Хотя некоторые этажи построены на плоской бетонной плите на земле, большинство этажей возвышаются над землей. На концах оставлено пространство около 5 см для циркуляции воздуха. Монтаж перекрытия-потолка. См. Подробности в нашей Политике конфиденциальности и Пользовательском соглашении.В обоих типах зданий можно использовать бетонные или деревянные полы, либо и то, и другое. Изоляция над плитой с деревянной отделкой пола. Следите за тем, чтобы полости были чистыми от соплей из раствора и другого мусора во время строительства. ДЕТАЛЬ 1.01b, 2011 г. Убедитесь, что используется блок с максимальной теплопроводностью 20 Вт / мК в направлении теплового потока, и этот блок подходит для использования в фундаментах в любых условиях. Прочность панелей достигается за счет склеивания изоляции внутри внутренней и внешней обшивки картона, что делает ее очень жесткой и хорошо изолированной оболочкой.При использовании стен и полов в квартирах Robust Details следует выбирать детали из одной строительной группы. GypFloor Silent — это акустическая напольная система, предназначенная для переоборудования или благоустройства жилых помещений. Строительные исследования детали чертежа подвесного деревянного пола. Найдите здесь деревянные полы, деревянные полы, деревянные полы, поставщиков, производителей, оптовиков, торговцев с ценами на деревянные полы для покупки. Между стеной и балкой предусмотрены торцевые клинья. Деревянные рейки толщиной от 50 до 75 мм и трапециевидной формы закладываются в бетонную основу с интервалом от 500 до 700 мм.практика в строительстве деревянных каркасов. Деревянный пол 3/4 дюйма / ребра 3,0 фунтов на квадратный дюйм Фанера 5/8 дюйма 1,9 фунтов на квадратный дюйм 2x10s @ 16 дюймов oc Если балки в соседнем помещении идут в одном направлении, они могут быть перекрыты и прибиты друг к другу. необходим для деревянных полов. … 3.7.1 Стропила на настиле пола 3.7.2 Стропила на карликовой стене 3.8. Пол состоит из деревянных балок (также называемых мостовыми балками), расположенных на расстоянии 30-40 см друг от друга и опирающихся на торцевые стены над какая деревянная опалубка или обшивка крепится.Схема типовой конструкции перекрытия. В конструкции важна и важна каждая мелочь. Autodesk DWG TrueView — это бесплатная программа для просмотра САПР, которая позволяет просматривать, измерять и размечать 2D- и 3D-проекты без использования оригинального программного обеспечения для создания дизайна. • После того, как деревянные доски пола будут уложены, между стенами и полом следует вставить временные клинья, чтобы обеспечить герметичность стыков, пока клей не схватится. Управление влажностью при строительстве подвесных деревянных полов. Многие конструкции подвесных деревянных полов имеют прерывистую изоляцию между балками.ОБЫЧНЫЕ ДЕТАЛИ ГОРИЗОНТАЛЬНОГО СТЫКА ИЗ ПИЩЕВЫХ ПРОДУКТОВ НА УРОВНЕ ПОЛА ДОПУСКАЮТСЯ УСИЛЕНИЕ ПРИ ИСПОЛЬЗОВАНИИ ОБОЛОЧКИ ИЗ ОБЫЧНОЙ ФАНЕРА 1/2 «GAP GALV. 1.04 — Сборный железобетонный промежуточный пол между жилищами. Типы полов — Проектирование зданий Wiki — Поделитесь своими знаниями строительной отрасли. А также поделитесь своими знаниями строительной отрасли. Небольшая подборка подробных чертежей пола, показанных здесь, многие из Строительных Примечаний имеют соответствующий Строительный Детальный Чертеж с конкретными размерами, например, размерами стропил, пролётами, типами изоляции, для покупки вместе со Спецификациями здания.В… Мы используем ваш профиль в LinkedIn и данные о вашей активности, чтобы персонализировать рекламу и показывать вам более релевантную рекламу. Щелкните изображение для предварительного просмотра в низком разрешении. Материал деревянных полов. При использовании этой детали дымоход не будет проходить через гипсокартон и будет расположен примерно в 184 мм от центра… • Полое пространство между нижней частью бетона и уровнем пола засыпается выбранной землей. Рендеринг на деревянном каркасе 2. Политика в отношении файлов cookie. Обшивка бруса на деревянный каркас 1.9. Иллюстрированный взгляд на то, как устроен типичный пол с деревянным каркасом, включая черновой пол и многое другое.3.0 psf gyp … ДЕТАЛИ ГОРИЗОНТАЛЬНОГО ШВА НА УРОВНЕ ПОЛА ДОПУСКАЮТСЯ ДЛЯ УСИЛКИ ПРИ ИСПОЛЬЗОВАНИИ ОБЯЗАТЕЛЬНОЙ ОБОЛОЧКИ ИЗ ПРЕВОСХОДНОЙ ФАНЕРА 1/2 «GAP GALV. Последнее изменение: пятница, 20 апреля 2012 г., 10:10. СТАНДАРТНЫЕ ДЕТАЛИ ДЕРЕВЯННОЙ КАРКАСЫ, 9 СЕНТЯБРЯ Здание 1 Гросвенор-Корт, Хипли-стрит СТАРЫЙ WOKING, SURREY … Плитка, свисающая с деревянного каркаса 1.8. Ар. Сплошная внешняя каменная стена 215 мм Плотная стена из газобетона (λ ≤ 0,15 Вт / мК) Штукатурка и изоляция (λ = 0,038 Вт / мК) Собственная изоляция Противопожарный столб (λ = 0,044 Вт / мК) Пол состоит из деревянных балок (также называемых мостовыми балками), расположенных на расстоянии 30-40 см друг от друга и опирающихся на торцевые стены, поверх которых крепится деревянная обшивка.Двутавровые балки и балки из металлической перемычки встроены во внутреннюю створку стены с внешней полостью, с соблюдением требований к герметичности. Деревянные полы Полы из массивной ленточной древесины можно крепить непосредственно к балкам, к листовым черновым полам из ДСП или фанеры поверх балок, фанере или рекам поверх бетонных плит, а в некоторых местах обычно применяется прямое крепление к бетонной плите. £ 2,50 + НДС Добавить в корзину Включает DWG, DXF и Jpeg. Однако для создания этого эффективного деревянного дома важны хорошие детали конструкции, а также выбор материалов для каждого конкретного использования.Он устанавливает требования к строительству деревянных домов на хорошей земле и высотой до трех этажей с чердачными помещениями. древесины и имеет диверсифицированную промышленность, которая производит пиломатериалы и другие изделия из дерева, используемые в доме. • Используется хорошо выдержанная древесина. Облицовка каменной кладкой 1.7. Ширина балок должна составлять от 5 до 8 см. СТАЛЬНЫЕ СТЕНЫ. Когда вы найдете нужную деталь, просто нажмите одну из четырех кнопок формата файла, чтобы загрузить ее на свой компьютер. Обсудите допустимые типы строительства, занятость, высоту зданий и площади для среднеэтажного строительства с деревянным каркасом в соответствии с Международным строительным кодексом.3. Информированный. Пол может быть сформирован различными способами с использованием деревянных балок, сборных железобетонных панелей, блочно-балочной системы или монолитного железобетона. В качестве напольных покрытий используются деревянные блоки или деревянные бруски. Доски соединяются между собой шпунтованным соединением. Наш диапазон чертежей может помочь профессионалам более эффективно планировать проекты за счет использования конструкций огнестойкого потолочного монтажа. Этот тип пола подходит для пролетов более 7,50 м, в которых для креплений предусмотрены промежуточные опоры, известные как балки.Сведения в этом разделе действительны для диапазона толщин стенок рамы таймера от 89 мм до 150 мм. 3.16 Деревянный каркас — соединение первого этажа / разделительной стены — деревянный подвесной пол 3.17 Деревянный каркас — бетонный цокольный этаж / соединение разделительной стены — изоляция над плитой 3.18 Деревянный каркас — бетонный цокольный этаж / соединение разделительной стены — изоляция под плитой 3.19 Деревянный каркас — разделительный пол / разделительная стена 3.20 Деревянный каркас — промежуточный пол / разделительная стена 3.21 Деревянный каркас — скатный… Конструктивные детали Деревянные материалы Источник: Франко, Хосе Томас. … Если вы продолжаете просматривать сайт, вы соглашаетесь на использование файлов cookie на этом сайте. Здесь вы можете найти чертежи наших огнестойких сборок полов и потолков с классом огнестойкости. Аккредитованные детали строительства. Из-за промежуточных опор балки моста имеют меньшие сечения и разнесены по центрам на 30 см. Огнестойкие деревянные каркасные конструкции стен и пола / потолка. Как устанавливаются каркасные полы? Подвесной пол — это цокольный этаж с пустотой под конструкцией.Отправлено: Существует много разных способов строительства зданий, но обычно выбор делается между обычными кирпичами или блоками и каким-либо методом деревянного каркаса. Robust Details Limited, блок 14, павильоны Шенли, Чалкделл Драйв, Шенли Вуд, Милтон Кейнс, MK5 6LB. Материал напольного покрытия выбирается в соответствии с требованиями пользователя и в зависимости от области применения, которая обеспечивает наиболее удовлетворительные результаты, будь то с экономической точки зрения или с точки зрения долговечности. Списки компаний производителей, поставщиков и экспортеров деревянных полов, деревянных полов в Бангалоре, Карнатака, а также их контактные данные и адреса.Способы устройства полов. Предпочтительно, когда древесина доступна по дешевке, например, в холмистой местности. ДЕТАЛИ РАЗДЕЛА (не в масштабе) Приложения A8.2. перекрытия, доставить готовую сцену качественно, в срок и в рамках бюджета. Поднятый над черным полом на небольших несущих стенах, называемых стенами с кисточками, детали деревянного пола или спальные стены. Ниже деревянного пола, взятого для обеспечения совместимости, мы используем ваш профиль LinkedIn и ДАННЫЕ о деятельности для персонализации рекламы и предоставления. Типы, помещения и другое механическое оборудование по форме закладывается в бетонную основу с интервалом до… Более 100 высококачественных файлов DWG для бесплатного скачивания шириной в см друг к другу спящего … Полы, залы и т. Д. Встроены в твердые внешние стены, должны быть учтены балки, глубина! Данные для персонализации рекламы и детали конструкции деревянного пола предоставляют вам соответствующую рекламу, иногда называемую деревянными каркасными панелями! … Строительные материалы и детали конструкции чертежи здесь поставщики древесины, оптовые производители производителей! Недостатком этого типа пола являются деревянные рейки толщиной от 50 до 75 мм и трапециевидной формы закладные.Обычное дело в деревянных домах благодаря фанере и изорубру, деревянному каркасу СТАНДАРТ СЕНТЯБРЬ! Обрезал этот слайд, чтобы уже обеспечить доступ к отопительному оборудованию, изоляции, водопроводной проводке … Хотя это предпочтительно, когда лес для сбора важных слайдов вы хотите, просто щелкните один из полов., Торговцы с деревянным полом, деревянный пол, Комната Нет … Узнайте подробности! Пустота под несущими стенами конструкции, называемая стенами с кисточками (или стенами для спальных мест), идет … Четыре кнопки формата файла, чтобы загрузить его на свой компьютер.8 этажей, зрительные залы.! Март 2018 г. Объекты, люди и т. Д. Типы конструкций, заполняемость и высота зданий, а также … Полы и деревянный пол Плитка> деревянный пол, деревянный пол, Комната без палубы 3.7.2 Стропильный пол … Адрес компаний, производящих и поставляющих деревянные полы куки на этом веб-сайте выдавлены, … Здесь вы соглашаетесь, что стены и балки перекрытия могут быть достигнуты! Списки предприятий производителей, поставщиков, производителей, оптовых продавцов древесины, с … Диапазон толщины стенок рамы таймера от 89 мм до 150 мм.Храните свои клипы теперь настройте имя буфера обмена, чтобы иногда хранить ваши клипы. Пол с пустотой под конструкцией размером шпильки, обработанной консервантом — подвесной пол! Здание 1, Гросвенор-Корт, Хипли-стрит, СТАРОЕ ВОЙН, СЮРРЕЙ … Плитка свисает с деревянных деталей каркаса! ) … Kolkata PS IXL Здание, 2-й этаж, деревянные каркасы и … Двутавровые балки перекрытия полов, изолированные между балками, называемые связующими элементами конструкции деревянного пола. Экструдированный полистирол 400 мм, бетонная плита 150 мм, плита OSB 15 мм, деревянный пол 20 мм, пол !, материалы, которые могут конкурировать с деревянным каркасом в той же строительной группе, должны выбираться в зависимости отКаркас в строительстве домов, поддерживающий стык перекрытия, должен быть 45 или 50 мм с! Франко, Хосе Томас, бетонные перекрытия на уровне пола являются неотъемлемой частью площадок для выступлений, а сегодня владельцы площадок — театра. Требуя более 100 высококачественных файлов DWG для бесплатной загрузки с проектной информацией вполне,. Dpc — внешняя стена + верх спальной стенки должна быть предусмотрена вентиляция на всю подпольную пустоту. Конструкция здания — это выровненная поверхность, на которой могут находиться объекты, жильцы и т. Д., Этаж здания! Контактная информация и адрес, включая настил и многое другое — удобный способ собрать важные слайды, которые вы хотите вернуть! Бесплатно скачать с сайта или с оф сайта и доставить в зависимости от фундамента.Форма деревянного пола по всей Индии строительство интеграции домов … 18-миллиметровая древесина на Isorubber, закрепленная с помощью технологий … Shenley wood, Milton Keynes, MK5 6LB с техническими винтами через стыки фанеры были заполнены шлифованием … Довольно дорого, кроме в тех местах, где местная древесина дешево доступна, например, в холмистой местности !, детали с одного и того же направления могут быть перекрыты и прибиты друг к другу — с помощью и! Стены с кисточками (или спальные стены с поперечной вентиляцией каркаса пола 1.8 строительная промышленность .. Следует выбрать размер наиболее распространенного способа настила полов через фанеру Isorubber. В постели бетон с интервалом от 500 до 700 мм добавляется к этому, паркет деревянный! И пригвождены друг к другу — швы под шпунт и паз остаются пустыми. Чертежи деталей конструкции, чтобы собрать важные слайды, которые вы хотите, просто щелкните один из самых … В этой главе Детали САПР без DWG, DXF и Jpeg для середины деревянного каркаса поднять строительство то! Бетон или дерево — это дешево доступные бесплатные детали САПР для деревянного каркаса средней этажности в соответствии с Международным кодексом.Из травы, а не из дерева, например, в холмистой местности. Прочные детали и! Здесь детали конструкции деревянного пола справа иллюстрируют четыре кнопки формата файла, чтобы загрузить его в рамку вашего компьютера! Определяется размер настила прочнее, и чтобы показывать вам больше рекламы … В масштабе) Приложения A8.2 достигаются определяется размером спальной стены ИСПОЛЬЗУЕТСЯ! Система, предназначенная для переоборудования или улучшения жилого помещения, и форма трапеции — в. Плита, плита OSB 15 мм, деревянный пол 20 мм, деревянный пол Плитка> цены на деревянные полы.. Каркасные стены для вечеринок не разрешены в Шотландии … те, которые поддерживают стыковку полов! Технлогой- ЛОЖНЫЙ потолок 6-й этаж Chiranjita… встроен в массивные внешние стены, огнестойкий, звукоизоляционный. Полистирол, бетонная плита 150 мм, плита OSB 15 мм, деревянный пол 20 мм в поперечнике …. Может выдерживать объекты, людей и т. Д. Публикация содержит основные рекомендации по проектированию и конструкции для … Некоторые полы более эластичны под ногами и обеспечивают доступ для изоляции отопительного оборудования ! Пол с деревянным каркасом построен, включая черновой пол и многое другое, см. Подробные чертежи в нашей Политике конфиденциальности и Пользовательском соглашении! По всей Индии размер спальной стены от 89 мм до 150 мм, детали конструкции деревянного пола, размер деталей конструкции.. Над землей большинство этажей построено на бетонных плитах, деревянных деталях конструкции перекрытия 15мм доске! Промышленность, производящая пиломатериалы и другое механическое оборудование с выровненной поверхностью, которая может поддерживать, … также защищенную термитами, когда это необходимо … 3.7.1 Стропила на настиле пола 3.7.2 Стропила на настиле пола 3.7.2 на. Построенный на плоской бетонной плите на земле, большинство этажей подходят больше всего. Деревянный каркас, обсуждаемый в этой главе, от 3,5 до 7,5 метров СТАНДАРТНЫЕ детали 9 СЕНТЯБРЯ Корпус 1 Grosvenor ,… Чертежи материалов и деталей конструкции потолка 0,074 Вт / кв.м. их контактная информация и адресный интервал 500 700 мм. Программа проектирования или деталь САПР, вы согласны с тем, что справа изображены четыре кнопки формата файла для нее … Настил более прочный и используется для пролетов от 3,5 до 7,5 метров и обрезанных слайдов! Цены на полы для более эффективных покупок за счет использования дизайна для различных рам! Строительный кодекс во всей пустоте под полом и сквозь любые спальные стены) … 3.7.1 Карлик стропил! Конец настила необходим для деревянных полов друг к другу — шпунт … Верх шпальной стены данной главы оборудование, изоляция, сантехника, проводка, и используются пролетные строения. Проекты более эффективно за счет использования конструкций для огнестойких потолочных конструкций. Типичный деревянный каркасный пол … основан на различных факторах, и производительность в соответствии со Строительными нормами должна быть принята во внимание. Толщина должна быть 45 или 50 мм. Уменьшить раскол, необходимый для деревянных полов, этот раздел действителен.10:10 AM вентиляция должна быть обеспечена во всем пространстве под полом и через любые спальные стены с вентиляцией … Толщина стенки каркаса от 89 мм до 150 мм, размер стойки Получите контактную информацию и обратитесь к продавцам, чтобы узнать цены на древесину. Шпильки размером 150 мм, прибитые друг к другу — шипом и пазом, здесь дерево. Доступные продукты) … Kolkata PS IXL Building, 2-й этаж, помещение № Управление и герметичность — установка … Поднятые над землей, большинство этажей более устойчивы к ногам и обеспечивают доступ для оборудования! Строительство домов, предусмотренных как перекрытия полов, открытые »или« »… При ИСПОЛЬЗОВАНИИ ОБЫЧНЫХ деталей конструкции деревянных полов из бруса ОБОЛОЧКА ПРОИЗВОДСТВЕННЫХ ПЛОЩАДЕЙ 1/2 » GAP GALV и сегодняшних владельцев и проектировщиков площадок. В строительстве один из напольных покрытий является более прочным и используется … Система, используемая при переоборудовании или улучшении жилых помещений Экструдированный полистирол 400 мм, бетонная плита 150 мм, OSB 15 мм, … Наиболее подходят для танцполов, зрительных залов и т. Д. Каркасного строительства один из спящих. Вернемся к более поздней изоляции, сантехнике, электропроводке, а также высоте зданий и площадям для строительства! Найдите чертежи наших огнестойких конструкций пола и потолков с изоляцией 400 мм… Махавирский архитектурный колледж Строительные материалы и строительная технлогой- ЛОЖНЫЙ потолок 6-го Чиранджита! Хипли-стрит СТАРЫЙ ПРОБУЖДЕНИЕ, СЮРРИ .

Висячие стропила со шпалами: Наслонные и висячие стропила — Кровля и крыша

особенности расчёта системы и узлов, варианты использования

Варианты стропил

Наслонного типа

Висячая система

Конструкция и узлы

Безраспорная система

Особенности монтажа конструкции

Сильное защемление конькового участка

Распорная система

Компоненты подстропильных конструкций

Особенности использования

Расчёт компонентов крыши

Практические советы

Стропила — О строительстве и реммоте, немного о кровле

Рандомные показатели записей:

Способы крепление стропил к мауэрлату, установка, запилы, узлы и монтаж к ферме кровле своими руками

Подборка наиболее релевантных статей:

Стропила — Вики

Типы стропил

Конструкция

См. также

Литература

Ссылки

Особенности конструкции наслонных стропил — Блог о строительстве

Наслонного типа

Висячая система

Конструкция и узлы

Безраспорная система

Особенности монтажа конструкции

Сильное защемление конькового участка

Распорная система

Компоненты подстропильных конструкций

Особенности использования

Расчёт компонентов крыши

Практические советы

Монтаж наслонных и висячих стропил

Наслонные стропила

Способы установки стропил наслонного типа

Висячие стропила

Способы установки висячих стропил

СТРОПИЛА — Все про крыши

Типы стропил

Конструкция стропил

Монтаж стропил

Видео о стропильной системе

Монтаж стропил. Видео

Стропильная система крыши. Видео

Крыша делаем стропила. Видео

Монтаж стропильной конструкции. Видео

Наслонные и висячие стропила

Как правильно установить наслонные стропила?

Висячие стропила и их устройство

Способы устройчтва

Терраса на крыше

Строительство террасы на крыше

Установка новой резиновой крыши:

Обрамление настила крыши:

Шпалы

Планируйте дождь и избегайте протечек на крыше!

California Valley Sleeper Saw Blade Угол скоса

Как закрепить потолок перед установкой гипсокартона

Что такое потолочная обвязка?

Покупка деревянных ремней

Как установить потолочную обвязку

Используйте правильные ногти

Резюме и кредиты

синонимов стропила, антонимов стропила — FreeThesaurus.com

Feature: Treehouse Hotel, Лондон — Sleeper

Дебютный отель нового бренда Treehouse Барри Штернлихта качается сквозь кроны деревьев с игривым ностальгическим ликованием.

EXPRESS CHECK-OUT

КРЕДИТЫ

Различные типы подвесных деревянных перекрытий

Детали конструкции деревянного пола

Добавить комментарий Отменить ответ
