Обжим витой пары, 4 жилы: порядок, стандарты, интструменты
Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.
Да, такие сети прекрасно работают и на восьмижильной «витушке», но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.
Обжатый коннектор с 4 жильным проводом
Схема обжима медного 4 жильного сетевого кабеля.
Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС — EIA/TIA-568. Вспомним еще раз, о чем там говорится.
В современных сетях используют два способа опрессовки кабеля — прямой и кроссоверный (синонимы — перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом — проводники на обоих концах отрезка раскладываются в одном порядке.

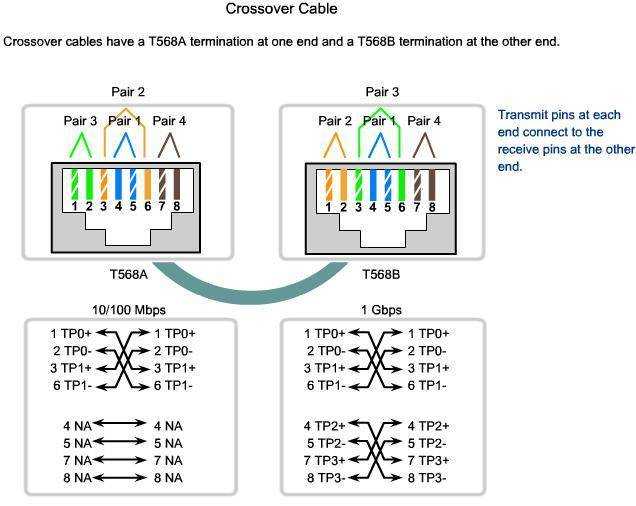

Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом — часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно — показано на схеме.
Схема опресовки сетевого кабеля из 4 жил
Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.
Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.
Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован.
Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.
Необходимые инструменты для обжима
Чтобы выполнить обжим витой пары 4 провода, нам понадобится:
Порядок обжима витой пары из 4 жил
Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.
- Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
- Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.
Снимаем изоляцию
- Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
- После этого расплетите скрутки и расположите проводники в нужном порядке.
Крайний снизу (шестая жилка) немного отделите от остальных.Зачищенный кабель UTP
- Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.
Откусываем концы проводков витой пары
- Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя — к шестому. Концы проводников должны упираться в переднюю стенку коннектора.
Надеваем коннектор на контакты
- Зажмите коннектор обжимными щипцами (гнездо «8Р»). Сдавливайте их до тех пор, пока не услышите щелчок.
Обжимаем RJ45 с помощью щипцов
- После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.
Проверяем надежность опресовки
- Последнее, что нам предстоит сделать — это тестирование патч-корда. Подключите витую пару
хк кабельному тестеру, включите его и наблюдайте за свечением индикаторов. Зеленые огоньки напротив пары контактов свидетельствуют о целостности провода. Отсутствие свечения — о том, что провод не подключен к коннектору или оборван внутри кабеля. Красное свечение говорит о перекресте или коротком замыкании. - В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.
Кабельный тестер
Крайний снизу (шестая жилка) немного отделите от остальных.
Подключите витую паруЗаключение
Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.
Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт — у нас еще большой запас полезной и интересной информации для вас.
предназначение четырёхжильного кабеля и способы обжима, необходимые инструменты и советы
При создании мегабитных ЛВС используется кабель витая пара 4 жилы.
Пропускной способности и количества проводов такого типа кабеля достаточно для патч-кордов сетей на 10 или 100 Мегабит. Работа с кабелем при монтаже сети, кроме прокладывания, включает в себя обжимку витой пары. Кроме необходимых инструментов при обжиме, от специалиста требуется точность и аккуратность.
- Схема обжима витой пары
- Необходимые инструменты
- Процесс обжатия кабеля
Схема обжима витой пары
Создание кабельных ЛВС регламентируется стандартом EIA/TIA-568. Существует два способа обжима витой пары 4 жилы — прямой и перекрёстный (кроссовый). Если кабель будет соединять между собой системный блок стационарного компьютера и маршрутизатор (свитч), то применяется прямая опрессовка — проводники располагаются в одинаковом порядке с обеих концов кабеля.
При соединении двух маршрутизаторов либо компьютеров применяется кроссовая опрессовка, при которой проводники на противоположных концах кабеля переставляются местами попарно — однотонные и полосатые.
При опрессовке используются 1, 2, 3 и 6 жилы. Какой цвет присоединять к номеру контакта, неважно, главное — соблюдать порядок при кроссовом или прямом обжиме.Необходимые инструменты
Для выполнения операции опрессовки 4 жильного кабеля будут нужны такие инструменты и детали:
- Непосредственно сама витая пара 4 жилы, обжим которой будет выполняться;
- Два коннектора RJ-45;
- Специальные щипцы (кримпер), имеющие гнездо «8Р»;
- Нож для удаления изоляции (стриппер) или любой другой подходящий инструмент для резки.
Для контроля качества и правильности опрессовки стоит приобрести тестер, который позволит определить, не перепутаны ли жилы при опрессовке коннектора и надёжность обжима.
Процесс обжатия кабеля
Когда все необходимые материалы и инструменты подготовлены, можно приступать непосредственно к опрессовке витой пары, имеющей 4 жилы:
- Сначала выполняется отделение от бухты куска кабеля необходимой длины. При этом сам срез необязательно делать идеально ровным. Подгонкой торцов жил занимаются непосредственно перед вставкой жил в коннекторы.
- После получения отрезка кабеля требуемой длины зачищаются от изоляции окончания жил. Стриппером или подходящими инструментами, предназначенными для резки, выполняется надрез по кругу внешней изоляции кабеля на расстоянии 4−5 сантиметров от края. Операцию проводят аккуратно, чтобы избежать повреждения внутренних жилок.
- Далее, расплетаются скрутки, и жилы располагают в ряд, соблюдая тот порядок, который необходим для вставки в коннектор. Крайний проводок (6 жилу) слегка отделяют от остальных.
- На расстоянии 12−14 миллиметров от надреза внешней изолирующей оболочки выполняется подрезка внутренних проводков. При этом следят, чтобы срез был строго перпендикулярным к оси провода.
- Выполняется вставка подготовленных проводков в сам коннектор. При этом первые три проводка подходят к трём первым контактам коннектора, а четвёртый — к шестому. При вставке проводков внутрь нужно добиться того, чтобы их торцы упёрлись в переднюю стенку коннектора.
- Щипцами для обжима (гнездо «8Р») зажимается коннектор и сдавливается до щелчка, после чего патч-корд освобождается. А непосредственно само соединение проверяется на прочность. Руками оттягивают в противоположные стороны коннектор и кабель. Если обжим выполнен удачно, то даже большое усилие не в состоянии повредить соединение.
- Последний этап — тест патч-корда. После опрессовки двух концов витой пары коннекторы вставляются в гнёзда тестера. При его включении замигают светодиоды напротив меток соответствующих контактов. Зелёный цвет свечения будет свидетельствовать о нормальном состоянии контактов и целостности провода, а свечение красного цвета — о перекресте или коротком замыкании. Отсутствие светового сигнала — провод не подключён к соответствующему контакту или нарушена его целостность внутри кабеля.
При этом сам срез необязательно делать идеально ровным. Подгонкой торцов жил занимаются непосредственно перед вставкой жил в коннекторы.
При вставке проводков внутрь нужно добиться того, чтобы их торцы упёрлись в переднюю стенку коннектора.В случае обжима витой пары 4 жилы индикация должна соответствовать 1, 2, 3 и 6 каналам тестера.
Отсутствие световой реакции на другие контакты — нормальное явление, так как коннектировка производилась только на вышеуказанные контакты.
При отсутствии кримпера можно обойтись отвёрткой для соединения жил с коннектором. Подготовительный этап в этом случае тот же, что и с кримпером. Нужно аккуратно удалить внешнюю изоляцию с кабеля, разделить жилы и произвести обрезку торцов строго под углом 90 градусов к оси кабеля. После этого вводят жилки в коннектор по соответствующим канавкам, а прижим каждого проводка осуществляют с помощью отвёртки. Такая коннекция будет работать, но по качеству обжима, естественно, уступит кримперному.
Обжать витую пару 4 жилы может практически каждый пользователь без вызова мастера. Нужно только соблюсти правильность порядка действий и подключения проводков к контактам в зависимости от предназначения патч-корда. При коннекции компьютер-свич — прямая опрессовка, а при соединении одноимённых устройств (комп-комп либо свитч-свитч) — кроссовая.
схем обжима + пошаговая инструкция
Компьютерные сети — традиционная реальность современной цифровой техники. Подобные конструктивные элементы используются повсеместно и масштабно. Между тем строительство сетей предполагает массовое использование специального кабеля, с помощью которого соединяются между собой отдельные точки (узлы).
Такой кабель технологически считается стандартным вариантом изделий данного типа, а особенностью изделия является витая пара — две жилы. Эти проводники скручены друг с другом по всей длине, будучи изолированными. При этом наблюдается определенный шаг закручивания.
Мы расскажем о том, как делается обжим витой пары для организации надежного контакта. В представленной нами статье описано подключение для четырехжильного (2 пары) и восьмижильного (4 пары) кабеля. Опираясь на наши советы, вы без проблем сможете провести весь фронт работ самостоятельно.
Содержание статьи:
- Особенности обжима проводника 8 и 4 жил
- Схемы обжима наконечников сетевых кабелей
- Прямое и перекрестное расположение
- Назначение конкретной схемы
- Пошаговая инструкция обжима сетевого кабеля
- Шаг №1 — подготовка кабеля
- Шаг №2 — подрезка изоляции
- Шаг №3 — подготовка жил к нагружению вилка
- Шаг №4 — опрессовка прокладок
- Шаг №5 — проверка качества прессования
- Применение нестандартных методов прессования
- Выводы и полезное видео по теме
Особенности опрессовки жилы 8 и 4 жил
Прежде чем рассмотреть технологию опрессовки медных жил, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами соединения клемм.
Схемы обжима наконечников сетевых кабелей
Втулка — стандартная пластиковая заглушка разъема серии 8П8С. Такой разъем (вилка+розетка) часто классифицируется знатоками компьютерных сетей как разъем RJ45.
Однако такая классификация неверна. Но это для общего сведения.
Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которого подлежат процедуре опрессовки, при первом использовании. Один раз обжимные наконечники многоразового использования не подлежат
Как видно из обозначения серии (8P8C), пластиковая вилка и розетка также 8-контактные. Эти восемь контактов могут быть соединены в различном схемном виде, в зависимости от типа кабельное соединение.
Собственно существует два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:
- Прямой.
- Крест.
Для удобства и последующего обжатия каждая жила маркируется определенным цветом. При этом жилки одной пары близки по цвету. Например, классическая окраска первой пары для Т568А стандартная для прямого обжима первой витой пары: 1 — зелено-белый; 2 — зеленый.

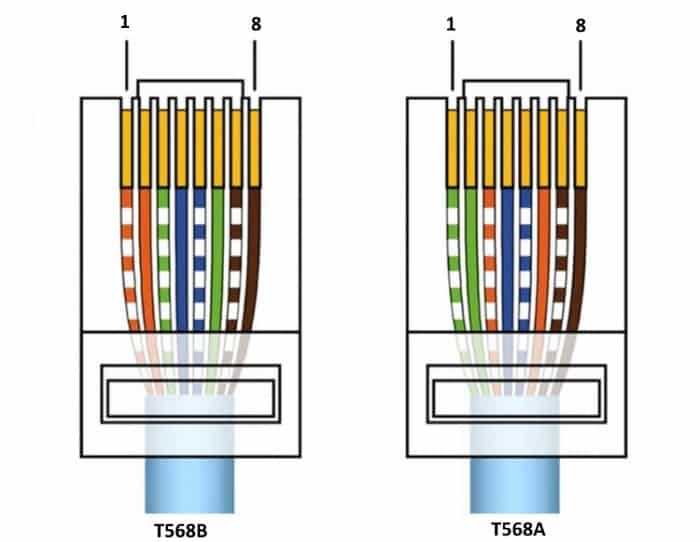

Стандарт окраски жил восьмижильного сетевого кабеля: верхний рисунок — стандарт T568A; Нижний рисунок — стандарт T568B.
Как видно из рисунков, разница в стандартах отмечена цветовым обозначением некоторых парных жилок. 1 и 8 — номера жил
Прямая и перекрестная конфигурация
Чем отличается прямая и перекрестная схемы обжима медных жил, должно быть очевидно. Прямая конфигурация обеспечивает схемное решение, когда номера двух проводников (цвета) совпадают на двух противоположных концах сетевого кабеля.

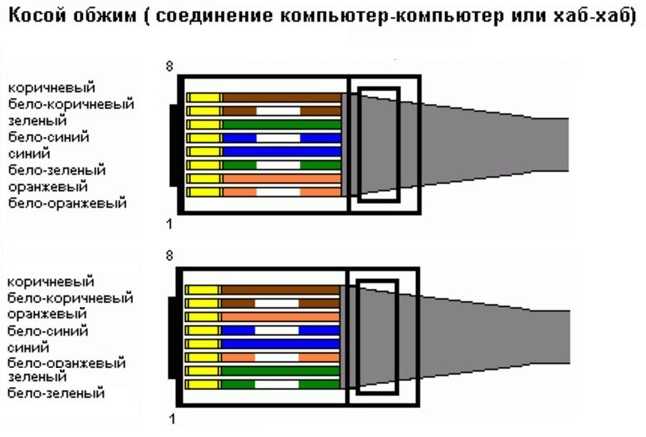

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля несколько измененная схема соответствия жил по номерам (цветам) относительно друг друга. В частности, 1,2,3 и 6 жилы перепутаны местами.
Конфигурация крестового обжима для использования в условиях скорости передачи 100 Мбит/с: 1 — бело-оранжевый/бело-зеленый; 2 — оранжевый/зеленый; 3 — бело-зеленый/бело-оранжевый; 4 — зеленый/оранжевый
Обе схемы обжима предусматривают расположение жил на противоположных концевых заглушках с учетом нумерации, когда первая жила напротив восьмой и наоборот — восьмая жила напротив первой.
Кроме этих двух схем есть еще одна, называемая «консольной». При этом проводники по торцевым заглушкам располагаются в обратном порядке вверх ногами.
То есть первая жила одной вилки соответствует первой жиле другой вилки и, соответственно, восьмая жила на одном конце соответствует восьмой жиле на противоположном конце.
Схема консольной обжимки медных жил сетевого кабеля. Отличается тем, что торцевые заглушки расположены друг относительно друга в перевернутом положении при проводе 1 = 1; провод 8 = 8
Назначение конкретной схемы
Конкретное применение рассмотренных вариантов определяется вариантами подключения компьютерного оборудования. Как правило, для подключения сетевой карты и коммутатора (хаба) используется прямая конфигурация.
Кросс-конфигурация обычно используется при необходимости подключения двух сетевых карт персональных компьютеров. Такая же схема использовалась для связи устаревших моделей коммуникаторов (хабов).
Стоит отметить важную деталь: на современном этапе развития цифровой техники кросс-конфигурация практически утратила свое значение.
Это связано с разработкой и внедрением технологии автоматического обнаружения сигнальных цепей сетевых терминалов.
Конфигурация кабеля с обжимным «консольным» назначением традиционно используется в служебных целях. Например, по такой схеме коммуникатор (роутер) настраивается с помощью персонального компьютера
Пошаговая инструкция по обжиму сетевого кабеля
Учитывая, что кабельные соединения используются довольно часто в самых разных условиях, в том числе и бытовых, вопрос, как обжать кабель 8 жил достаточно актуален. Особенно, если в расчет берутся не специалисты, а обычные пользователи, владеющие персональными компьютерами.
Рассмотрим этот несложный рабочий процесс, чтобы облегчить задачу потенциальным создателям домашних сетей.
Для опрессовки необходим специальный инструмент:
- щипцы;
- стриппер;
- обычный нож.
Первые два инструмента с экзотическими названиями — это специальный пресс, напоминающий обычные пассатижи электрика, и кусачки для снятия изоляции кабеля.
По сути, резак представляет собой обычный нож, с той лишь разницей, что он оснащен дополнительными насечками для снятия изоляционного покрытия.
Профессиональный пресс для опрессовки медных жил сетевого кабеля. Данная конфигурация инструмента позволяет работать с вилками серий 8P8C и 6P6C
Шаг №1 — подготовка кабеля
Здесь вам нужно будет выбрать нужный вариант по количеству жил и желаемой длине. Для домашнего использования часто приходится обжимать 4-х жильную медную витую пару, то есть нужен кусок кабеля на четыре провода.
В принципе возможно также использование восьмижильного кабеля. В этом случае неиспользуемые пары просто не используются. Другой вопрос – экономия, ведь цена на четырехпарные изделия выше, чем на двухпарные.
Фрагмент сетевого кабеля, где под оболочкой размещены восемь медных жил — четыре витые пары. Этот вариант часто подходит для решения проблем с подключением в бытовых условиях.
Шаг №2 — обрезка изоляции
Подготовив отрезок необходимой длины, необходимо аккуратно снять изоляцию на коротких концевых участках сетевого кабеля.
Достаточно отступить 40-50 мм от края торцевого среза, затем легким круговым проходом разрезать оболочку кабеля.
Обрезка оболочки сетевого кабеля с помощью специально созданного для таких целей универсального резака. Как видно из рисунка, инструмент наделен вырезами разной формы, дающими наилучшее качество реза
Рекомендуется выполнять это действие аккуратно, чтобы не задеть изоляцию внутренних проводников. Обычно скорлупу разрезают не на всю глубину, а лишь частично. Затем плавным движением рук изгибают трос в области разреза, так чтобы оболочка рвалась по кругу.
Достаточно удобно и качественно снять оболочку кабеля. Однако прежде вам придется потратить некоторое время на освоение этого инструмента. С первого захода выполнить качественный съем стриптизерши удается редко даже профессионалам.
Этап №3 — подготовка жил к загрузке вилки
Разомкнутые жилы витой пары на участке, освобожденном от изолирующей оболочки кабеля, раскрутить (раскрутить) и загладить.
Медные жилы с тонкой изоляцией достаточно мягкие, поэтому выполнять такие действия несложно.
Затем все провода нужно выровнять относительно друг друга и разрезать точно перпендикулярно, отступив от конца 2-3 мм. Эту операцию удобно выполнять обычными ножницами для бумаги. В результате должен образоваться ровный концевой ряд из четырех (или восьми) медных изолированных жил.
Линейный ряд проводников перед загрузкой в корпус пластиковой вилки необходимо разрезать, чтобы получить ровную концевую линию всего ряда. Подрезать удобно обычными ножницами
Далее будет использоваться пластиковая новая восьмиконтактная вилка (8Р), на которой будет производиться опрессовка — контактное крепление медных жил. Стоит учесть, что 4-контактных вилок для компьютерных сетей не бывает. Поэтому в любом случае используется 8-контактный штекер.
Этап № 4 — обжатие контактных площадок
Задняя часть вилки (8P) технически является входным шлюзом для загрузки медных жил.
Своего рода шлюз содержит восемь прямоугольных ячеек, куда загружены проводники соответствующего цвета.
Загрузку медных жил сетевого кабеля в «шлюз» контактной вилки осуществляют без снятия изоляции. Провода просто вставляются в каналы до упора.
Затем используется стандартный пресс для разъемов 8P8C. Пресс-блок накладывается на пластиковую вилку, после чего ручки инструмента сжимаются до характерного щелчка.
Момент обжима контактов пластиковой заглушки с помощью специального инструмента — кримпера. Рекомендуется свободной рукой прижимать кабель к вилке до завершения процесса.
Шаг №5 — проверка качества пресса
После опрессовки пресс снимают, соединение проверяют на прочность, пытаясь физически вытащить жилы из вилки. Если все делать точно по технологии, прочность обжима не позволит вынуть жилы из запрессованных пазов.
На этом процедура опрессовки считается завершенной. Аналогичный процесс осуществляется на противоположном конце троса.
По окончании обжатия двух концов кабеля обычно следует последующее электрическое испытание. Для этого используется специальный тестер, включающий в себя передатчик и приемник тестового сигнала. Обработанный кабель включается в устройство и с помощью контрольных светодиодов проверяется на целостность соединения.
Прибор специализированный для проверки качества электросвязи гофрированных проводников. Обычно используется на профессиональном уровне. В повседневной жизни можно применить простой прием кабельной пословицы
Применение нестандартных способов опрессовки
Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые мастера практикуют нестандартный способ опрессовки проводов. Используйте обычную электрическую отвертку с плоским наконечником подходящей ширины и толщины.
Такой отверткой производят запрессовку контактных стержней, последовательно вдавливая один за другим в корпус вилки.
Способ с отверткой, надо отметить «варварский», но работает.
Правда, не всегда получается хорошее качество прессовки, в результате чего сетевой кабель нестабилен
При необходимости выполнения наращивания по витой паре работы выполняются в подробно описанном порядке. Рекомендуем ознакомиться с полезным познавательным материалом.
Выводы и полезное видео по теме
На видео ниже продемонстрирован бытовой вариант работы с обжимкой кабеля, использование специального инструмента и пошаговый процесс.
Это видео хоть и не совсем правильное в техническом плане, но поможет полнее понять суть процесса.
Порядок опрессовки медных жил сетевого кабеля теоретически можно изучить без особого труда. Между тем, даже при теоретических знаниях требуется практический навык .
На самом деле этот навык вырабатывается достаточно быстро, даже когда вам приходится сталкиваться с работой впервые. Правда, чтобы не испортить парочку пластиковых вилок, начинающему мастеру не обойтись – придется сначала потренироваться.
Это закон практики.
Пожалуйста, оставляйте комментарии, размещайте фотографии и задавайте вопросы в блоке ниже. Расскажите о том, как вы обжимали витую пару своими руками. Возможно, вы знаете приемы и приемы, которые пригодятся посетителям сайта.
