Монтаж коллектора для водоснабжения

У большинства людей, в быту, возникали проблемы с водяным напором, при одновременном использовании нескольких точек подачи воды. Для того чтобы избежать этого используют распределительные коллекторы.
Что такое коллектор, можно узнать в этой статье.

В данной статье, рассмотрим коллектор с точки зрения водоснабжения.
Перед монтажом  необходимо создать план разводки, в котором будут учитываться все необходимые детали: размер помещения, диаметр и длина используемых труб, размеры коллектора и место его установки, количество соединителей, места изгибов и поворотов.

Обязательно перекрыть подачу воды перед установкой!

Монтаж коллектора осуществляется таким образом:

1. Прежде всего, необходимо выбрать место размещения коллектора. Это место должно быть доступным, что бы в случае проверки или ремонта вы могли с легкостью до него добраться. Помещение должно быть с умеренной влажностью. Разместить коллектор можно в коллекторном шкафу или в отдельном помещении.
2. Далее нужно установить аварийные шаровые краны. Их устанавливают на входе системы водоснабжения.  Они служат для того, чтобы в случае аварийной ситуации можно было отключить подачу воды.

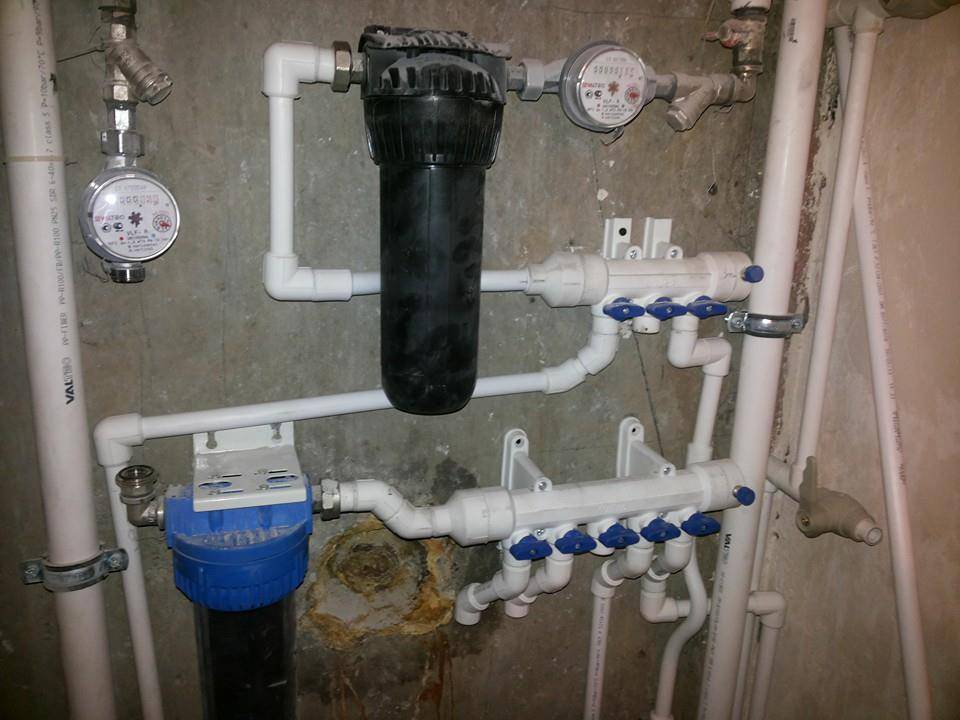

3. На следующем этапе устанавливаются комплект счетчика холодной и горячей воды. Стрелки, находящиеся на счетчике, показывают направление движения воды.
4. Следующее действие – установка редуктора – прибор для предотвращения повреждения труб и других систем водоснабжения, в следствии перепадов давления . Для установки редуктора необходимо: вертикально размещать манометр регулировки давления, учитывать направление воды относительно редуктора, предусмотреть отсекающие краны.

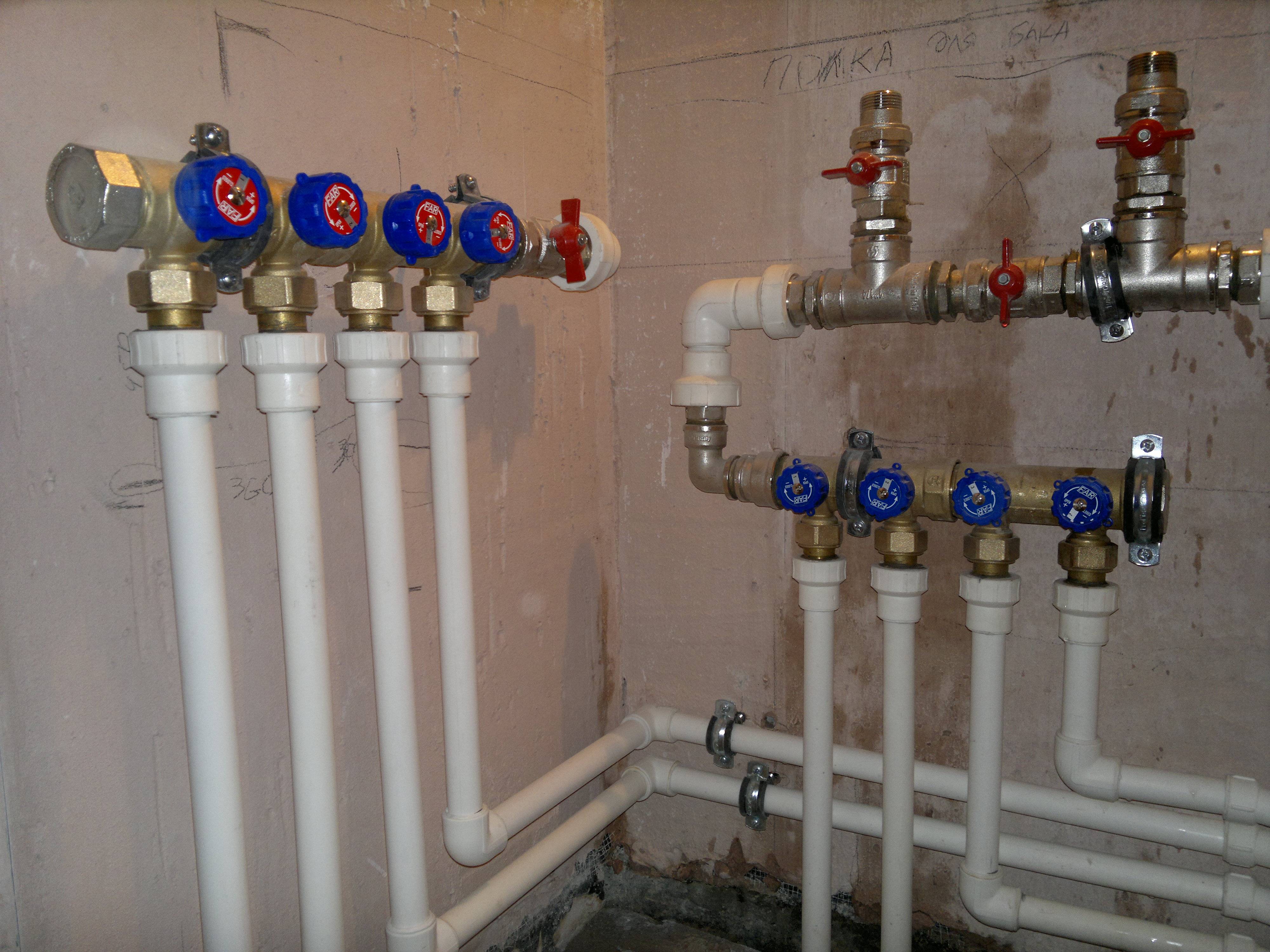

5. Дальше производится установка непосредственно коллектора. На каждом выходе устанавливается шаровые краны, чтобы в случае протечки была возможность отключить конкретную трубу. У компании Uponor, есть модификация коллектора, уже со встроенными кранами, а также обозначением по назначению контура (умывальник, мойка, унитаз, стиральная машина, посудомоечная машина и другие).
6. В конце коллектор крепят на стену или размещают в коллекторном шкафу.

Советы по установке коллектора:

• Используйте крепежные хомуты для того, что бы прикрепить коллектор к стене или установить в шкафу.( если нет специального крепежа, в комплекте)
• Устанавливайте отдельно коллекторы для холодной и горячей воды.
• Для установки узла не обязательно использовать дополнительное уплотнение.
•  Если разводка водоснабжения осуществляется в помещении, в котором несколько этажей, нужно предусмотреть установку циркуляционного насоса.
• Распределительный коллектор обязательно комплектуется запорной арматурой (отсечного и регулирующего типа)

Для того, чтобы в будущем без проблем  осуществить подключение дополнительных труб рекомендуют оставить несколько свободных выходов  коллектора и закрыть их заглушкой.
Коллектор для водоснабжения, позволяет уместить контроль водоснабжения в одном месте, вне зависимости от расположения и назначения прибора для расхода воды. Такое приспособление, в отдельном случае, может экономить на материале для монтажа, за счет того, что покупка приборных кранов отдельно, может выйти дороже.

Установка коллектора водоснабжения по выгодным ценам на платформе Berizon.ru

Грамотно установленный коллектор значительно упрощает водопроводную/
отопительную систему.
Какие же плюсы несет в себе установка коллектора, если сравнивать со
старой схемой?

Коллектор водоснабжения:
• Равномерное распределение воды. Оборудование позволит вам
одновременно принимать душ, мыть посуду на кухне, пользоваться
сантехникой. В старой схеме обычно снижается напор в кране, если,
например, кто-то смоет унитаз. С коллектором вы избежите подобного
дискомфорта, а также ожогов от горячей воды. Установив новое
оборудование в квартире или доме, вы можете открыть одновременно
все краны, на напор это не повлияет.

• Удобство использования. Если вдруг возникнет протечка или необходимо будет заменить смеситель, достаточно повернуть один вентиль и перекрыть определенную ветку, а не перекрывать полностью горячую и холодную воду.
• Надежная эксплуатация. В новой системе водоснабжения будутотсутствовать стыки и тройники, вмонтированные в стены, что сведет к минимуму риск протечки.
• Легко подключить еще один потребитель. Разводку не придется переделывать, а значит это будет несложный и быстрый монтаж.

Коллектор отопления:

• Регулировка теплового режима. По вашему желанию вы можете в каждой комнате выставлять необходимую температуру.
• Равномерное отопление. Проблема того, что одни радиаторы слишком холодные, а другие слушком горячие, исчезнет.
• Возможность подключить теплый пол. Совмещая несколько вариантов систем отопления.
• Экономия. За счет того, что вы сможете перекрывать отопление в неиспользуемых комнатах в зимний период.

Где же найти квалифицированную компанию и не переплатить при этом?

Оформляйте заявку, которая вас ни к чему не обязывает, на нашей
платформе и в течение нескольких часов с вами свяжутся крупные компании,
готовые выполнить весь спектр работ.

Чем мы лучше:

1. Сравните все предложения и выберете то, что вам нужно! Вы сравниваете все поступившие предложения от специализированных компаний, размещенных на нашей платформе, и выбираете лучшее, учитывая цену и прочие параметры. Похоже на мини-тендер.
2.  Высокое качество работ и оригинальное оборудование. Мы первые в России объединили все компании, которые специализируются на монтаже основных инженерных систем (водоснабжение, канализация, отопление). Соответственно, вместе с профессиональной бригадой вы получаете качественные материалы от завода производителя. У нас вы точно не встретитесь с сезонными рабочими и контрафактными изделиями.
3. Экономия времени. Уже сегодня вы можете назначить день визита специалиста на объект.
4. Экономия денег. Стоимость монтажа (установки) распределительного коллектора отопления/водоснабжения будет минимальна, ведь цену вам предоставят компании напрямую. Мы не берем процент за посреднические услуги и не сотрудничаем с несертифицированными подрядчиками. Здесь вы не столкнетесь с искусственными накрутками.
5. Гарантия и чек. Вам будет предоставлен гарантийный сертификат на все виды работ. Ведь крупные организации работают только на таких условиях.

КАК УСТАНОВИТЬ КОЛЛЕКТОР ИЗ РЕХ

Коллектор РЕХ

Коллектор РЕХ представляет собой систему управления и распределения, предназначенную для использования с трубками РЕХ. Трубы PEX — это прочные и гибкие трубы, которые используются для водопровода, отопления и питьевой воды. Его гибкость дает трубке преимущество в том, что она проходит сквозь стены и другие замкнутые пространства, в результате чего требуется меньшее количество проломов стен для целей установки и будущих ремонтов. Трубки PEX также используются для обогрева из-за их способности выдерживать высокие температуры и давление. Коллектор является основной рабочей зоной любой системы PEX и контролирует все отходящие холодные и горячие трубы к соответствующим креплениям.

В водопроводной и отопительной промышленности существует несколько различных вариантов коллектора. Коллектор обычно изготавливается из таких материалов, как латунь, нержавеющая сталь, медь и даже полиэстер, чтобы соответствовать критериям его применения. Каждый тип коллектора используется для различных целей, от отопления до бытового водоснабжения. Продолжайте читать ниже, чтобы узнать важную информацию о коллекторах PEX; включая типы, области применения и даже пошаговые инструкции по правильной установке коллектора PEX.

Коллекторы по конструкции Материал

■ Латунь  — Латунь представляет собой сплав на основе меди и цинка, который чаще всего используется для лучистого отопления. Латунные коллекторы обычно оснащены многочисленными функциями, такими как клапаны и манометры. Этот тип коллектора предлагает потребителю преимущества долговечности и простоты установки.
■  Нержавеющая сталь  — Коллекторы из нержавеющей стали обычно применяются в тех же областях, что и латунные коллекторы. Они широко известны тем, что продаются с различными предустановленными функциями, что делает установку и управление не проблематичными для потребителя.
■  Медь  — Медные коллекторы известны своей прочностью и долговечностью. Эти коллекторы использовались в сантехнике и отоплении еще до того, как появилась промышленность. Медь считается одним из лучших вариантов при выборе коллектора из-за ее доступности для использования в сантехнике или отоплении.
■  Полимер  — Полимерные коллекторы изготавливаются из композитного материала. Обычно они армируются стекловолокном через систему крепления. Многие производители даже начали распространять полимерные коллекторы PEX, чтобы они соответствовали их водопроводным или отопительным системам PEX. В зависимости от материала полимера его можно использовать для отопления и питьевого водоснабжения.

Коллекторы по назначению

■  Сантехника  — Сантехнические коллекторы должны соответствовать определенным кодексам штата и федеральным законам. В последнее десятилетие был издан закон, запрещающий содержание свинца в любых материалах, используемых для питьевой воды. В соответствии с этим законом большинство сантехнических коллекторов изготавливаются из меди или полимерного материала. Эти два типа строительных материалов не содержат свинца и могут прослужить водопроводной системе более 50 лет.

■  Питьевая  — Применения питьевой воды приводят к любой воде, которая будет использоваться в процессе питья.
■  Горячее/холодное водоснабжение   – Водоснабжение в доме используется для повседневных нужд, таких как душевые, раковины, туалеты, стиральные машины и т. д. Их идеальная конструкция позволяет безопасно эксплуатировать эти системы благодаря долговечности и коррозионной стойкости. При использовании коллектора в системах отопления, таких как теплый пол, водяное отопление и системы таяния снега/льда, обычно выбирают латунь, полимер и нержавеющую сталь.
■  Водяной нагрев  — Водяной обогрев – это процесс нагрева, при котором вода нагревается до определенной степени, чтобы переместить тепло от того места, где оно первоначально нагревалось, туда, где оно необходимо.
■  Лучистое отопление пола  — Лучистое отопление пола – это процесс обогрева жилого помещения за счет излучения, испускаемого полом. Этот процесс обычно проходит через трубы или маты под половицей или в плите.
■  Система таяния снега/льда  — Система таяния снега предназначена специально для таяния и удаления любых следов снега или льда. Это приложение обычно устанавливается в плите и работает со смесью воды и гликоля (антифриз).

Как установить коллектор PEX для водопровода

1.  Первым шагом при установке коллектора PEX для водопровода является поиск области, которая находится рядом с центром всех ваших приложений и удаленно близко к воде. выход отопителя.

2.  Вторым шагом является прокладка всех труб PEX от коллектора к соответствующим креплениям. Установщик должен использовать две трубы PEX с разной цветовой маркировкой, чтобы различать горячую и холодную линии.
3.  Третий этап процесса установки – присоединение трубки. Используя любой метод соединения (обжим, зажим, расширение и т. д.), цель состоит в том, чтобы соединить трубку PEX с входными/выходными отверстиями, прикрепленными к коллектору. Дважды проверьте ваши соединения, чтобы убедиться, что они плотные и надежные, отсутствие прочного соединения может привести к утечкам.
4.  Последним шагом при установке водопроводного коллектора PEX является его крепление к стене. После того, как коллектор будет установлен на место, прикрепите различные трубы PEX к предусмотренным для них выходам. Выполните этот шаг, подключив сантехнический коллектор к основной линии подачи воды.

Коллекторные системы PEX для сантехники

■  Системы самообслуживания  — Системы самообслуживания используют эффективный подход к сантехнике, позволяя подключать все приборы в доме к одному коллектору. Эта система регулярно используется в жилых домах, где все светильники расположены рядом. Использование этой системы требует большего количества труб PEX, а не меньшего количества фитингов PEX.

■  Вспомогательные коллекторные системы  – Вспомогательные коллекторные системы сконструированы иначе, чем домашние системы, в которых для работы используется больше фитингов, чем трубок. Вспомогательные системы устанавливаются через основную водопроводную трубу, которая затем разветвляется в отдельных местах, ближайших к светильникам.

Как установить коллектор PEX для отопления

1.  Первым этапом установки коллектора PEX для отопления является размещение коллектора непосредственно в центре жилого дома. Это позволит легко распределить трубы PEX по всем участкам дома. Примечание. Эта зона должна находиться в отдалении от водонагревателя, печи или котла.

2.  Следующим шагом будет прокладка всех трубок PEX в предназначенных для них областях применения.
3.  После того, как трубка будет проложена через все предназначенные для нее зоны, подсоедините трубу из сшитого полиэтилена непосредственно к коллектору с помощью соединения из сшитого полиэтилена.
4.  Наконец убедитесь, что трубка подсоединена к коллектору, закрепите коллектор на стене и подключите его к линии подачи воды.

Размеры коллектора PEX для отопления

Кв. футов на ответвления с теплым полом

2-3 ответвления = 900 кв. футов = 800-900 футов PAP или OBP
4-5 ответвлений = 1200-1500 кв. футов = 1000-1500 футов PAP или OBP
6-7 ответвлений = 1800-2100 кв. футов = 1200-2100 футов PAP или OBP
8-9 ответвлений = 2400-2700 кв. футов = 1600-2700 футов PAP или OBP
10-11 ответвлений = 3000–3300 кв. футов = 2000–3300 футов PAP или OBP
12 ответвлений = до 3600 кв. футов = 2400–3600 футов PAP или OBP

Ключ: PAP = PEX-AL-PEX

OBP = Трубка кислородного барьера PEX

Компоненты коллектора

■  Клапаны  — Клапаны подсоединяются к коллектору, чтобы разрешить и ограничить поток воды в определенные зоны.

■ Вентиляционные отверстия  — Вентиляционные отверстия используются для выпуска воздуха из системы, что позволяет системе оставаться защищенной от коррозии благодаря использованию в ней черных металлов.
■  Регулируемые индикаторы потока  — Эти индикаторы потока предназначены для обеспечения правильного распределения потока в системе. Они используются для достижения расчетной скорости потока.
■  Балансировочные клапаны  – Балансировочные клапаны предназначены для контроля количества воды, протекающей через трубку в любой момент времени.
■  Датчики температуры  – Датчики температуры используются для контроля и отображения температуры воды в системе, чтобы убедиться, что она работает правильно.
■  Дренажные клапаны  — Дренажные клапаны используются для промывки системы от избыточной воды.
■  Компрессионные переходники  — Компрессионные переходники используются для соединения коллектора с трубкой PEX, создавая герметичное уплотнение.
■  Термостатические приводы  — Эти устройства используются для автоматического отключения с помощью комнатного термостата или электрического выключателя.

Заключение

Коллекторы PEX значительно упростили работу в сфере водопроводно-канализационного и отопительного оборудования. Эти устройства позволяют домовладельцам управлять своими системами вплоть до тройника, обеспечивая легкий доступ ко всем зонам и приборам. Сегодня многие коллекторы продаются с несколькими компонентами, установленными в системе, что делает их одними из лучших на рынке. Управление отоплением и сантехникой в ​​доме никогда не было проще, и этот прогресс будет только расти.

Создайте свой собственный коллектор PEX

Руководства по проектам Fine Home Building

Сантехника

How-To

Самодельный набор трубок и фитингов может соперничать с водораспределительными панелями известных марок.

Джеймс Гласс

Выпуск 261 — август/сентябрь 2016 г.

Краткий обзор: Расположенный в центре распределительный блок для всей вашей водопроводной системы, коллектор упрощает установку и ускоряет аварийное отключение. Коллекторы можно купить, но есть очевидные преимущества в том, чтобы собрать их самостоятельно из готовых деталей, как описано в этой статье.

Думайте о коллекторе PEX как о сантехническом эквиваленте главного электрического щита. Это центральный распределительный узел для всей воды, подаваемой к вашим бытовым приборам. Идея заключается в том, что у каждого прибора или группы приборов в доме есть собственная линия водоснабжения, выходящая из этой центральной точки, конфигурация, известная как установка для домашнего использования. Трубки могут иметь цветовую маркировку для обозначения линий холодной воды (синий) или линий горячей воды (красный), а затем маркировать их назначение. Это позволяет домовладельцам быстро находить и отключать воду в определенной части дома для обслуживания, ремонта или в чрезвычайной ситуации. Вы можете купить фирменный коллектор PEX, который имеет маркировку для линий холодной и горячей воды, но эти версии имеют некоторые недостатки в их конструкции и функционировании. Я предпочитаю делать пару самодельных коллекторов — один горячий и один холодный — из готовых деталей. Изготовление собственного коллектора не только сэкономит деньги и позволит вам использовать высококачественные детали, но и позволит вам настроить установку в соответствии с вашими потребностями, а также перенастроить или отремонтировать коллектор по мере необходимости.

Краткий обзор шести преимуществ

Сбалансированное давление воды: По сравнению с обычным коллектором, в котором все ответвления выходят из одной линейной камеры, специальный коллектор может питаться с двух сторон, обеспечивая более стабильное давление воды. если унитаз смыт, душ работает или стиральная машина запускает цикл полоскания.

Ремонтопригодность: Система изготовлена ​​из стандартных трубок, клапанов и соединений PEX на ваш выбор, поэтому ее также можно легко отремонтировать с помощью стандартных компонентов. Если заводской коллектор выходит из строя, необходимо отсоединить и заменить весь блок.

Качество: Фирменные коллекторы обычно имеют гарантию всего от пяти до 10 лет и используют полностью пластиковые клапаны, которые чувствительны к флюсу, опилкам и другому мелкому мусору, который может быть в линиях подачи. Самодельная версия может включать в себя более прочные металлические шаровые краны.

Цена: Фирменные коллекторы стоят от 100 долларов и часто включают в себя выходы для холодной и горячей воды в одном блоке. (Показанная здесь установка с холодной водой стоит около 100 долларов по частям.) Чтобы соответствовать качеству пары самодельных коллекторов для горячей и холодной воды, вам придется перейти на модель с металлическими компонентами, которые обычно предназначены для водяных систем лучистого тепла и стоит 300 долларов и более.

Из Fine Homebuilding # 261.
