Монтаж водосточной системы
Рассчитываем периметр
В первую очередь, нужно рассчитать количество выпускных воронок и диаметр желобов. При расчете следует исходить из длины ската, площади и конфигурации крыши. Руководствуйтесь простой формулой: сколько углов крыши, столько и воронок. Но если при значительной площади крыши углов немного, то воронок потребуется больше, как и других комплектующих.

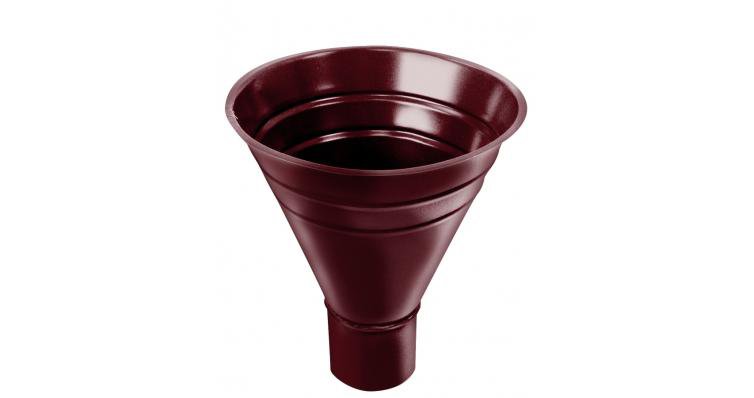

выпускная воронка
желоб водосточный
Устанавливаем держатели желобов
Отмечаем на нижней части обрешетки места установки держателей. Расстояние между ними не должно превышать 10 м (т.е. не более 10 метров желоба на одну водосточную трубу). Желоб можно отпилить до требуемой длины. Рекомендуемое расстояние между держателями – 40-50 см, угол уклона желоба – до 5 мм на каждый метр длины. Если уклон будет меньше, желоб переполнится водой, при большем уклоне воронки не справятся с потоками воды.
Начинать нужно с первого и последнего держателя.
Их закрепляют на обрешетке и отгибают вниз. Если натянуть между ними шнур, остальные держатели точно расположатся на одной линии.
держатель желоба карнизный
держатель желоба на обрешетку
Монтируем элементы водосбора
Желоба соединяются между собой встык с зазором в 2-3 мм, затем фиксируются в держателях. Только после этого к обрешетке крепятся карнизные планки. На месте стыков желобов устанавливаются соединительные элементы с резиновыми прокладками. Задний фланец соединителя зацепите за внутреннюю кромку желоба, передний край подтяните к желобу и защелкните замок.
Торцы желобов закройте заглушками (это делается с помощью обычной киянки).
На желобе необходимо вырезать V-образное отверстие под выпускную воронку. Ширина отверстия – 10 см. От края желоба до выпускной воронки должно оставаться не менее 15 см.
Под ендовой и в других местах усиленного водостока устанавливаются ограничители перелива – либо на угол желоба, либо на сам желоб.
Для фальцевой крыши и кровель сложной конфигурации вместо желобов применяются водосборные воронки.
Вставьте нижнюю часть воронки в верхнее колено водосточной трубы и закрепите конструкцию саморезами на карнизе.
соединитель желоба
заглушка желоба
Подсоединяем выпускные воронки
Заведите переднюю часть воронки под внешний загиб водосточного желоба, плотно прижмите воронку и зафиксируйте ее резной фланец на задней кромке желоба. Для защиты водосточных труб от попадания мусора и опавших листьев на воронку устанавливается сетчатый элемент, так называемый «Паук». Сетку необходимо очищать как минимум раз в год. К одному стояку с помощью тройника можно подвести трубы с двух воронок. Тройник монтируется аналогично водосточным трубам.
Устанавливаем соединительные трубы и колена
Выпускные воронки необходимо подсоединить к водосточной трубе. Для этого потребуется два колена и одна соединительная труба. Ее длина уточняется при монтаже, труба отпиливается до требуемого размера.
труба соединительная
колено трубы соединительное
Монтируем водосточные трубы и держатели
Держатели крепятся к несущей стене из расчета 1:1 (один держатель на каждый метр водосточной трубы и на стыке 2-х труб).
Сама труба отрезается до заданной длины, вставляется в держатель и фиксируется замковым соединением.
К нижней части трубы подсоединяется сливное колено. Рекомендуемое расстояние от колена до отмостки – 30 см.
держатель трубы на дерево
держатель трубы на кирпич
Группа компаний «Металл Профиль» выпускает три типа водосточных систем: «МП Престиж», «МП Модерн» и «МП Проект». Монтаж водостоков выполняется по одной схеме, с незначительной разницей в деталях. Подробные рекомендации вы найдете в инструкции. Чтобы рассчитать количество элементов для установки водостока с учетом особенностей архитектуры здания, обращайтесь к нашим специалистам.
Как выбрать размер водосточной системы
Просто представьте. Идёт не самый сильный дождь — всего 10 мм, что составляет 1 десятилитровое ведро воды на 1 м². Значит, на крышу площадью 100 м² попадает 1 м³ — это 1 тонна или 100 вёдер воды.
Поэтому компания Технониколь производит водосточные системы, которые отличаются пропускной способностью.
| Для больших кровель | Макси 152/100 диаметр желоба — 152 мм, трубы — 100 мм |
|
Для стандартных кровель | ПВХ Система Оптима 120/80 диаметр желоба — 120 мм, трубы — 80 мм |
|
Для стандартных кровель | ПВХ Система 125/82 диаметр желоба — 125 мм, трубы — 82 мм |
Чтобы правильно выбрать какого размера водосток нужен вашему дому, подобрать диаметр элементов и рассчитать какое количество труб должно быть в вашей водоотводной системе, нужен план кровли и фасада строения.
Очень важно учитывать не просто количество осадков, которое выпадает в теплое время года в вашем регионе, а именно интенсивность дождя.То есть, насколько сильные дожди могут пролиться на крышу вашего дома.
Сначала нужно рассчитать пропускную способность водостока и выбрать систему, а потом считать сколько труб и желобов вам понадобится.
Расчет пропускной способности
Инженеры компании Технониколь рассчитали пропускную способность водосточных систем согласно нормативным документам:
- СНиП 2.04.01−85;
- СНиП 2.04.03−5;
- СП 32.13330.2018;
- Стандарт EN 12056−3:2000.
В расчете учитывается очень много параметров: от значения интенсивности дождя до особенностей конструкции водоприемной воронки. Поэтому расчет актуален только для водосточных систем Технониколь, он поможет понять какого размера водосток подойдет вашему дому.
Карта значений интенсивности дождя
Площадь ската кровли, которую обслуживает одна водоприемная воронка для «Г» и «Т» схем установки водостока
| Водосточная система | Площадь кровли, м² — если водоприемная воронка на краю карниза «Г» | Площадь кровли, м² — если водоприемная воронка по центру карниза «Т» |
| ПВХ система ОПТИМА 120/80 | до 73 | до 146 |
| ПВХ система 125/82 | до 88 | до 176 |
| ПВХ система МАКСИ 152/100 | до 100 | до 200 |
Расчет сделан для значения интенсивности дождя продолжительностью 20 минут равного 80 л/с на 1 га.
Как вы заметили, площадь ската кровли, которую обслуживает одна водоприемная воронкана краю карниза, приблизительно равна диаметру трубы водостока. А площадь кровли, которую обслуживает водоприемная воронка по центру карниза, примерно в два раза больше диаметра трубы водостока. Это условно, но так удобно запомнить.
Но, если у вас односкатная кровля площадью 100 м², то вам достаточно одной водоприемной воронки системы Макси 152/100. А если у вас двускатная кровля площадью 100 м², то вам понадобятся уже две водоприемные воронки — по одной на каждый скат.
Как пользоваться таблицей для любого региона России
Расчет сделан для значения интенсивности дождя продолжительностью 20 минут равного 80 л/с на 1 га.
Если значение интенсивности дождя в вашем регионе больше 80 л/с на 1 га, то на такую же как в таблице площадь ската кровли вам нужно установить две водоприемные воронки.
Если значение интенсивности дождя в вашем регионе не превышает 80 л/с на 1 га, то на такую же как в таблице площадь ската кровли достаточно одной воронки.
К чему приводят ошибки в выборе размера водостока
Если размер водостока выбран неправильно, то водосливная система не справится с дождевыми потоками и вода будет переливаться через край желоба: испортит лобовую доску, которая защищает стропильную систему крыши, забрызгает стены, разрушит отмостку и фундамент.
Проектируйте свой водосток с запасом.
Для расчета водосточной системы можно обратиться за помощью к профессионалам, воспользоваться калькулятором на сайте Технониколь или рассчитать свой водосток вручную, при помощи формул.
Расчеты водосточной системы
Водосточный желоб
Nжелоб = Lкарн. / Lжелоб
Nжелоб — количество желобов, шт.
Lкарн. — длина карнизного свеса, м
Lжелоб — длина желоба, м: 3 м — для ПВХ системы Макси 152/100 и металлической системы 125/90, 3 и 1,5 м — для ПВХ системы 125/82 и Оптима 120/80
Желоб ТН ПВХ МАКСИ 152/100
Желоб ТН ПВХ МАКСИ 125/82
Желоб ТН ПВХ ОПТИМА 120/80
Кронштейн для крепления желоба
Nкронштейнов = Nуглов + 2 × Nворонок + 2 ×Nсоед.
желобов + ( Lкарн. − [ Nуглов + 2 × Nворонок + 2 × Nсоед. желобов ] × 0,15 ) / 0,6
Nкронштейнов — количество углов, шт.
Nуглов — количество углов, шт.
Nворонок — количество воронок, шт.
Nсоед. желобов — длина всех карнизных свесов кровли, м: 0,15 м = 150 мм — отступ от угла здания, от воронки, соединителя, мм 0,6 м = 600 мм — шаг для фиксации желоба, мм
Кронштейн желоба ТН ПВХ МАКСИ 152/100
Кронштейн желоба ТН ПВХ 125/82
Кронштейн желоба ТН ОПТИМА 120/80
Удлинитель кронштейна — боковой и прямой
Nудлинитель боковой = Nстропил Nудлинитель прямой* = Nстропил
Nудлинитель боковой — количество боковых удлинителей, шт.
Nудлинитель прямой — количество прямых удлинителей, шт.
Nстропил — количество стропил, шт.
Удлинитель кронштейна прямой
Удлинитель кронштейна боковой
*Количество прямых удлинителей равно количеству деревянных стропил или количеству кронштейнов крепления желоба, если вы делаете пропилы в ОСП−3.
Соединитель желоба
Соединитель желоба ТН ПВХ МАКСИ 152/100
Соединитель желоба ТН ПВХ 125/82
Соединитель желобаТН ОПТИМА 120/80
Длина карниза Lкарн. , м | до 1,5 | 1,5-3,0 | 3,0-4,5 | 4,5-6,0 | 6,0-7,5 | 7,5-9,0* |
|
Nсоед.желобов, шт. для желоба 3 м | 0 | 0 | 1 | 2 | 2 | 2 |
|
Nсоед.желобов, шт. для желоба 1,5 м | 0 | 1 | 2 | 3 | 4 | 5 |
* При длине карниза больше 9 м расчет ведется аналогично
Водоприемная воронка
Nворонок = Sската / Sворонки
Nворонок — количество труб, шт.
Sската — высота стены фасада, м
Sворонки — площадь ската кровли, которую может обслуживать одна воронка: 73 м² — для ПВХ системы Оптима 120/80, 88 м² — для ПВХ системы 125/82 и для металлической системы 125/90, 100 м² — для ПВХ системы МАКСИ 152/100.
Водоприемная воронка ТН ПВХ МАКСИ 152/100
Водоприемная воронка ТН ПВХ 125/82
Водоприемная воронка ТН ОПТИМА 120/80
Водосточная труба
Nтруб = ( Hстены × Nворонок ) / Lтруб
Nтруб — количество труб, шт.
Hстены — высота стены фасада, м
Nворонок — количество воронок, шт
Lтруб — длина водосточной трубы, м: 3 или 1,5 м — для ПВХ системы Оптима 120/80 и ПВХ системы 125/82, 3 или 1 м — для металлической системы 125/90 и для системы МАКСИ 152/100
Труба ТН ПВХ МАКСИ 152/100
Труба ТН ПВХ 125/82
Труба ТН ОПТИМА 120/80
Хомут крепления трубы
Nхомутов = ( Hстены / 1,5 + 1 ) × Nворонок
Nхомутов — количество хомутов, шт.
Hстены — высота стены фасада, м 1,5 — шаг крепления хомутов, м
Nворонок — количество воронок, шт.
Если есть карнизный вылет, то один хомут нужен для крепления слива трубы, второй — для крепления колена трубы.
Хомут ТН ПВХ МАКСИ 152/100
Хомут ТН ПВХ 125/82
Хомут ТН ОПТИМА 120/80
Хомут крепления трубы
Муфта ТН ПВХ МАКСИ 152/100
Муфта ТН ПВХ 125/82
Муфта ТН ОПТИМА 120/80
| Высота стены, м | до 1,5 | 1,5-3,0 | 3,0-4,5 | 4,5-6,0 | 6,0-7,5 | 7,5-9,0* |
|
Nмуфт, шт.  для трубы 3 м
| 0 | 0 | 1 | 1 | 2 | 2 |
|
Nмуфт, шт. для трубы 1,5 м | 0 | 1 | 2 | 3 | 4 | 5 |
* При высоте стены выше 9 м расчет ведется аналогично
Колено универсальное*
Nколен = Nворонок × 2
Nколен — количество колен, шт.
Nворонок — количество воронок, шт.
Колено 67° ТН ПВХ МАКСИ 152/100
Колено 135° и 108° ТН ПВХ 125/82
Колено 135° ТН ОПТИМА 120/80
* Количество колен зависит от количества различных элементов на фасаде — выступающий цоколь, элементы декора. Для каждого перепада по плоскости на фасаде надо добавлять по 2 колена.
Водосточный слив*
Nслив = Nворонок
Nколен — количество колен, шт.
Nворонок — количество воронок, шт.
Слив ТН ПВХ 125/82
Слив ТН ОПТИМА 120/80
* Для водосточной системы МАКСИ в качестве водосточного слива применяется колено.
Защитная решетка желоба*
Nрешетка = Lкарн / 0,6
Nрешетка — количество решеток, шт.
Lкарн. — длина всех карнизов кровли, м 0,6 — длина решетки, м
Решетка желоба ТН ПВХ 125/82
Решетка желоба ТН ОПТИМА 120/80
* Только для пластиковых систем 125/82 и Оптима 120/80
Заглушка желоба
Nзаглушек = (Nкарн. − Nуглов) х 2
Nзаглушек — количество заглушек, шт.
Nкарн — количество карнизных свесов, шт.
Nуглов — количество углов, шт.
Заглушка ПВХ системы Макси 152/100
Заглушка ТН ПВХ 125/82
Решетка желоба ТН ОПТИМА 120/80
