Ворота из профтрубы: Как изготовить ворота из профильной трубы своими руками — пошаговая инструкция с фото и видео

Ворота из профильной трубы своими руками: расчеты и алгоритм

Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.

Содержание

• Преимущества профильной трубы для изготовления ворот
• Как изготовить ворота самостоятельно
  • Подготовительные работы
• Пошаговая инструкция
  • Распашные ворота
  • Откатные ворота
• Варианты отделки

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

• низкая стоимость;
• высокая прочность и при этом небольшой вес;
• удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

• Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
• Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
• При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Алгоритм подготовки и монтажа таких ворот:

1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
2. Далее необходимо согласно чертежу, разметить и нарезать металл.
3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

• Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
• Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
• Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

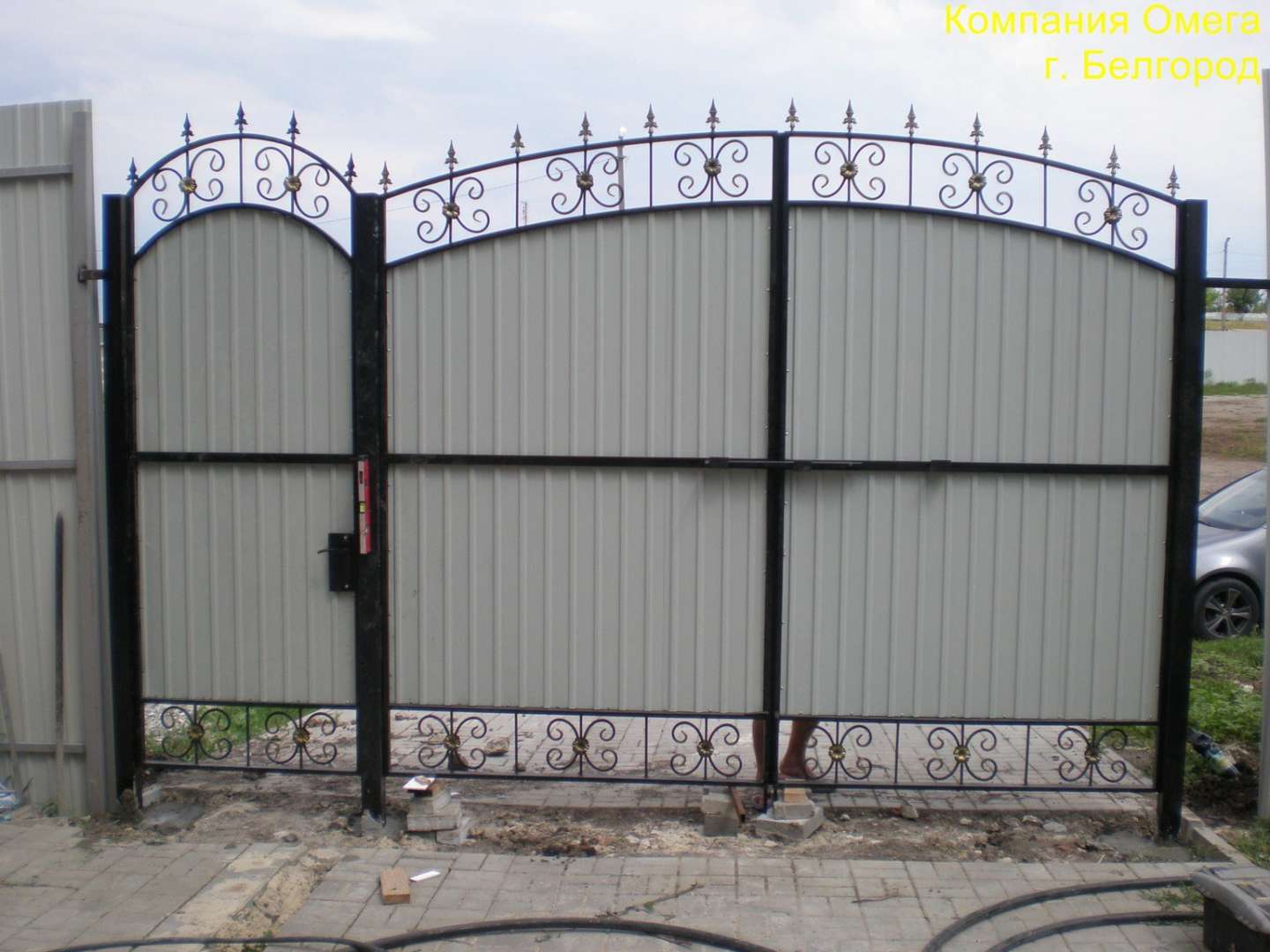

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Ворота из профильной трубы своими руками: чертежи и эскизы

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Содержание

• Виды ворот из профильной трубы
• Выбираем профильную трубу
• Процесс изготовления ворот из профильной трубы
• Сварочные работы
• Установка вертикальных опор
• Установка раздвижных ворот
• Заключение

Виды ворот из профильной трубы

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

1. В виде решётки.
2. Обшитые сайдингом, деревом либо профнастилом.
3. С элементами ковки.
4. Ажурные.

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

• Для изготовления опор — 80*80 мм.
• Для рамы — 60*40 или 40*20 мм.
• Для перемычек — 40*20 или 20*20 мм.

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

• Сварочный аппарат.
• Электроды.
• Болгарка.
• Бур или лопата.
• Песок, цемент и гравий для бетонного раствора.

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Видео:

Сварочные работы

Поэтапно сварка ворот из профильной трубы производится следующим образом:

1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
2. Сваривается каркас ворот из профильной трубы.
3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.

После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.

Установка вертикальных опор

При выполнении данной операции потребуется соблюдение следующих условий:

• Установить опоры строго вертикально.
• Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
• Тщательно забетонировать подземную часть опоры.

Прежде всего следует отметить расположение ямок, глубина  которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.

После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.

После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.

Видео:

Установка раздвижных ворот

Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.

Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.

К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.

После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.

Видео:

Заключение

Как правильно сварить ворота из профильной трубы рассказано в статье. Если работа выполняется впервые и нет опыта сварочных работ, то рекомендуется изготовить простейшую конструкцию распашного типа.

При использовании качественных материалов и при неспешном, аккуратном выполнении каждого этапа работ, самостоятельно изготовленные ворота будут служить долгое время.

Сделай сам, как построить консольные откатные ворота своими руками (4) – Стальная труба с надрезом / оцинкованная труба дешево! – Xueming Yu

от XuemingОпубликовано 5 октября 2015 г. 10 сентября 2020 г.

После установки столбов в землю пришло время собрать ворота в соответствии с планом.

Лучший способ надрезать оцинкованную трубу — использовать профессиональный труборез, однако эти инструменты недешевы, особенно для труб диаметром более 2 дюймов. Это не кажется хорошим вложением, если мне нужно использовать его всего несколько раз. После интенсивных поисков в Интернете я решил использовать кольцевую пилу и дрель, чтобы надрезать оцинкованные трубы. Покупка хорошей биметаллической кольцевой пилы обошлась мне в 30 с лишним долларов, и она отлично справилась со своей задачей. Не используйте эти кольцевые пилы для дерева, так как они легко изнашиваются на металле.

Чтобы надрезать мой 2-3/8″ диам. оцинкованной трубы, я использовал кольцевую пилу того же размера, что обеспечивает очень плотную посадку. Я нашел несколько комментариев об использовании кольцевой пилы немного большего размера (например, диаметром 2-1/2 дюйма), чтобы оставить небольшой допуск. Я тоже пробовал это, и это сработало просто отлично. Но я все же предпочитаю использовать кольцевую пилу того же размера, что и труба.

Другие советы и комментарии по вырезанию отверстий в стальных трубах кольцевой пилой:

1. Пилотное сверло — обязательная опция. Без него ваша кольцевая пила не могла бы оставаться на круглой трубе, чтобы начать резку.
   Просверлите пилотное отверстие перед нарезкой. Старайтесь держать отверстие перпендикулярно трубке.

   Ось кольцевой пилы направляется направляющим отверстием.

2. Глубины кольцевой пилы (та, которую я использовал, имеет глубину около 1-1/2″) обычно недостаточно, чтобы надрезать трубу (диаметром 2-3/8″) за один проход. Вам нужно будет перевернуть трубку, чтобы начать с другой стороны. Опять же, предварительно просверленное направляющее сквозное отверстие поможет выровнять два разреза.
3. Это дешевое решение для надрезов лучше всего подходит для Т-образного соединения, в котором вам нужно будет делать надрезы только перпендикулярно (под углом 90 градусов) к трубе. Я не пытался делать надрезы кольцевой пилой, кроме 9.0 градусов, я думаю, это может сработать, если у вас есть длинное пилотное сверло. Вместо этого я использовал торцовочную пилу, чтобы отрезать оцинкованную трубу под углом 22,5 градуса для диагонального (45 градусов) соединения. Как видно на фото ниже, фитинг выглядит довольно свободным, не таким красивым, как кольцевая пила. А вот сварка поможет заполнить щель.
   Т-образное соединение готово к сварке

   Диагональное соединение готово к сварке.

4. Будьте терпеливы и осторожны. Выпиливание отверстий в стальной трубе — медленный процесс, который выделяет много тепла! Нанесение небольшого количества смазки на пильные полотна всегда является хорошей практикой, чтобы сохранить пильное полотно. Время от времени останавливайтесь, чтобы дать передохнуть пиле, дрели и, самое главное, себе.

Posted in Самодельные консольные раздвижные ворота, РазнорабочийTagged консольные раздвижные ворота, DIY, кольцевая пила, торцовочная пила, стальная труба с надрезом, пилотное сверло, надрезка труб

Просмотреть все сообщения от Xueming
