Выход на кровлю плоскую: устройство выхода на эксплуатируемую крышу, требования для скатной кровли

устройство выхода на эксплуатируемую крышу, требования для скатной кровли

Содержание:

Выход на плоскую или эксплуатируемую кровлю
Устройство наружной лестницы под уклоном
Установка надстроек для выхода на крышу
Требования к выходу на крышу через люк
Выход на скатную кровлю через мансардные окна
Применение складных лестниц
Монтаж трапов и ступенек для кровли

Для того чтобы получить возможность полноценно контролировать целостность кровли, а также с целью осуществления ремонтных работ, должен быть обеспечен удобный и безопасный к ней доступ. Решить такую проблему можно несколькими способами, каждый из которых выбирается в зависимости от уклона скатов и типа чердака. В этой статье речь пойдет о том, как обустроить выход на кровлю так, чтобы он был безопасным и не имел препятствий.

Как вариант, крышу можно обустраивать утепленными и не утепленными люками, которые позволят легко подобраться к любым элементам кровли. Кроме этого, на крышу можно попасть через чердачное помещение посредством мансардных и слуховых окон. Число выходов на кровлю определяется ее площадью и строительными нормативами. На домах с одним этажом, кровля которых имеет площадь до 100 метров квадратных, она может не иметь выходов на поверхность.

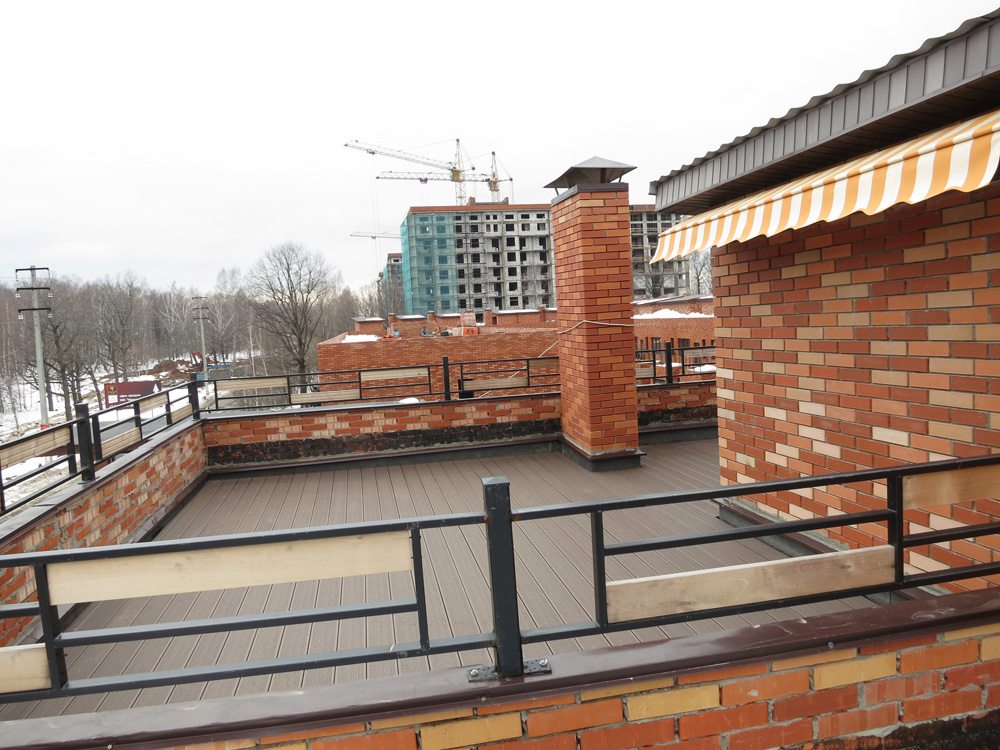

Выход на плоскую или эксплуатируемую кровлю

Легче всего обустроить выход на плоскую кровлю, установив стремянку на внешней стене дома. Нижняя ее ступенька должна размещаться в 1 м от земли. Это не даст маленьким детям без чьей-либо помощи попасть на крышу. Взрослые же, приставив лестницу, смогут легко подняться на крышу.

Стоит отметить, что ступеньки стремянки не должны скользить. Для этого они делаются из рифленой стали. Кроме этого, все ее металлические части должны быть вскрыты каким-либо полимерным материалом, предотвращающим их ржавление.

Если на верхнем этаже планируется устанавливать балкон или террасу, то стремянку можно поставить и там, конструкция эксплуатируемой кровли это позволяет. Подняться на кровлю будет несколько легче и не так опасно, но потребуется пробираться через дом, что в некоторых случаях может быть неудобным.

Устройство наружной лестницы под уклоном

Попривлекательней будет вариант использования крутой внешней лестницы, которая соединит террасу нижнего этажа с любой площадкой, находящейся на уровне крыши. Она не только внешне выглядит красиво – она еще и удобнее в эксплуатации, нежели стремянка. Для ее изготовления используются стальные трубы, к которым привариваются кронштейны для последующего закрепления рифленых ступеней. Ступени могут быть изготовлены из пропитанного твердого дерева: дуба, ясеня или бука. Для облегчения подъема и спуска по лестнице изготавливают перила из прутьев, труб или иных материалов.

Стоит отметить, что если вам позволяют средства, то лучше сделать внешнюю лестницу из полированной нержавейки. Такая конструкция выглядит идеально внешне, и прослужит значительно дольше.

Установка надстроек для выхода на крышу

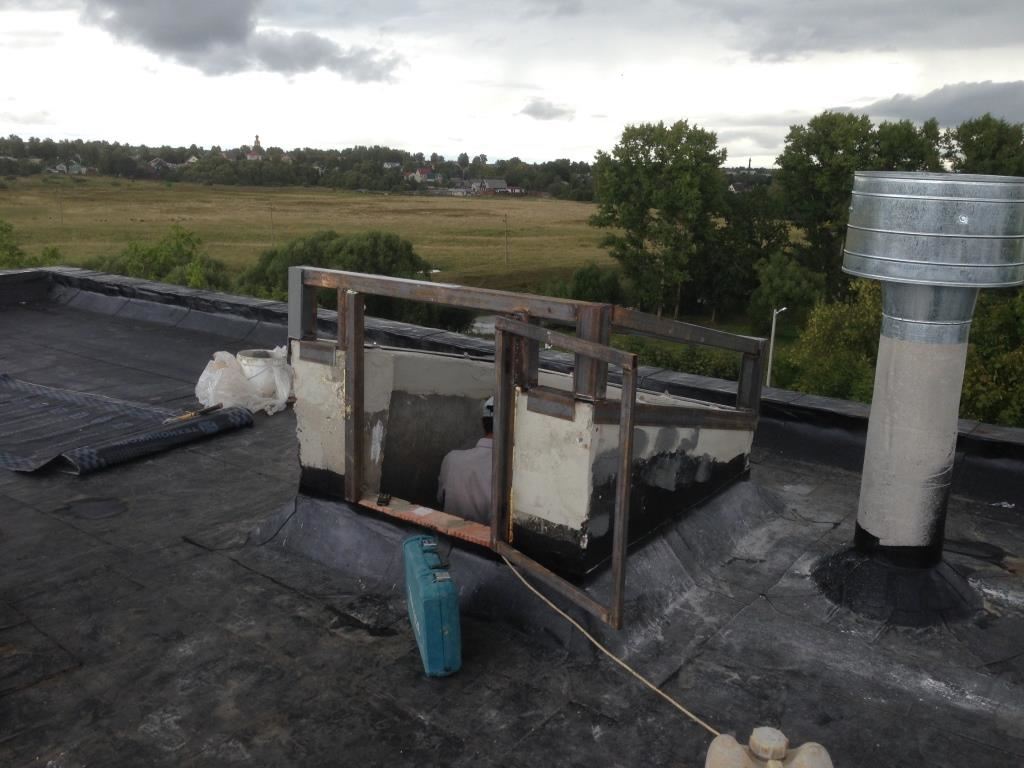

Для выхода на плоскую кровлю устанавливают специальные надстройки, которые размещают над лестницами. Их еще именуют будками – их форма может сильно разниться.

Делают надстройку для выхода на эксплуатируемую кровлю, как правило, из кирпича, после этого конструкция накрывается крышей. В стене делают проем для установки двери на крышу. Чтобы попасть в надстройку из дома, нужно воспользоваться люком, к которому идет лестница.

Требования к выходу на крышу через люк

Использование люков, устанавливаемых над лестничными площадками верхних этажей, считается универсальным вариантом устройства выхода на кровлю, как плоского, так и скатного типа. На скатных кровлях размещение коробки люка определяется шагом стропил. Нужно иметь в виду, что зазор между стропилами и конструкцией люка должен быть меньше 7 см.

Если зазор получится большим, то между стропилами устанавливают 2 поперечных бруса, после чего к ним закрепляют один вертикально. А уже к этому последнему бруску и крепят какую-либо сторону коробки люка. Если промежуток до стропил меньше положенного, то придется делать определенный вырез из какой-либо стропильной ноги. После этого обрезанные края фиксируют при помощи поперечных лобовых балок к близлежащим стропилам для равномерного распределения нагрузки.

Стоит отметить, что если такой выход на кровлю не предполагался на этапе планирования, то понадобится обратиться к проектировщику за решением по исправлению такого нюанса со всеми вытекающими работами по вмешательству в систему стропил кровли.

На тех скатных кровлях, у которых большая площадь, и где присутствует несколько дымарей и иных устройств, нуждающихся в систематическом обслуживании, желательно вмонтировать несколько люков. Важно отметить, что в данном случае не нужно устанавливать ходовые трапы на кровле.

Длина одной из сторон стандартного люка находится в пределах от 45 до 120 см. Люки с другими размерами делаются под заказ, а их цена увеличивается на 30 %. По конструкции крышки люка могут открываться как в стороны, так и наверх. Удержание крышки открытой обеспечивается газовыми пружинами. Люки, которые выпускаются серийно, комплектуются системой защиты от случайного закрытия крышки. Бывают также и изделия с защитой от взлома. Крышкам люка придают тот же стиль, что и окружающей их кровле. Отличный вид имеют и прозрачные крышки, которые изготавливаются из стекла или поликарбоната.

Стоит отметить, что те люки, которые будут устанавливаться над жилыми помещениями с отоплением, также должны утепляться. А те, которые будут размещаться над чердаком, используемым крайне редко, утеплять не нужно.

Выход на скатную кровлю через мансардные окна

Жилые мансарды обустраиваются мансардными окнами, которые устанавливают в открытом подкровельном пространстве. Они предназначены не только для освещения, но и для обеспечения возможности выхода на кровлю. Вблизи окон, как правило, размещают кровельные лестницы для металлочерепицы, которые позволяют передвигаться по кровле.

Изготовителями предложено множество моделей окон, предназначенных для установки на скатные или плоские кровли. На крышах, имеющих плоские скаты с минимальным уклоном, потребуется сооружать деревянный каркас, у которого верхушка должна иметь уклон в 19 градусов. Важно, чтобы размеры каркаса превышали габариты окна приблизительно на 50-70 мм. В него будет вмонтировано готовое окно. Читайте также: «Какие бывают кровельные окна – виды и варианты установки своими руками».

Согласно требованиям выход на кровлю должен быть надежно герметизирован, чего добиваются путем установки специальных уплотняющих манжет. На обратную сторону манжет наносят специальную пластическую смесь, которая предотвратит попадание влаги в щели, а также повысит теплоизоляционные свойства люка. Манжеты бывают из меди, алюминия, а также сплава цинка с титаном.

Применение складных лестниц

Выход на скатную кровлю посредством складных лестниц позволит замаскировать выход и расширить полезную площадь помещения, не нарушив при этом его интерьер. Благодаря внутренней крышке люка удается скрыть всю конструкции лестницы. Толщина внутренних крышек с учетом монтажа утепляющего слоя может доходить до 66 мм.

Складные лестницы бывают:

• многосекционными;
• ножницами.

Многосекционные лестницы ввиду своей конструкции более просты в эксплуатации. В сравнении с лестницами ножничного типа, их проще складывать и раскладывать.

Монтаж трапов и ступенек для кровли

Какой бы не применялся выход на крышу, лучше, если он будет обустраиваться дополнительными кровельными ступеньками и трапами. При этом стоит следить, чтобы они были рифлеными или перфорированными. Такие специальные приспособления сделают перемещение по покатом основании кровли более легким и безопасным. Стоит отметить, что чем круче конструкция скатов, тема ступеньки трапов должны размещаться чаще. Чтобы изготовить ступени, берут полосовую сталь толщиной 4 мм и шириной 40 мм.

Учтите, что монтаж кровельных трапов даст возможность защитить кровельный материал от механических повреждений, которые довольно часто возникают в процессе обслуживания дымарей и иных элементов, имеющихся на поверхности кровли.

Для того чтобы зафиксировать ступеньки, применяют специальные крепежи для черепицы, у которых имеется бетонная или алюминиевая накладка. Такую деталь вместе со ступенькой крепят к бруску при помощи двух болтов. После этого брусок прибивают гвоздями к стропильным ногам.

Стандартные стальные трапы имеют ширину в 250 мм, а их длина может находиться в пределах от 40 до 300 см. Трапы большой длины фиксируют по всей длине конька. Трапы из дерева делают из брусков с сечением, равным или превышающим 4 см.

Возведение крыш с выходом на кровлю может сопровождаться большим количеством трудностей и нюансов, с которыми порой по силам справиться только опытным специалистам, которые в полной мере владеют всеми тонкостями кровельного мастерства. Если хозяин обратиться за помощью в специализированные фирмы, то в таком случае он может рассчитывать на то, что все технологии в процессе возведения работ будут учтены, благодаря чему готовая конструкция будет максимально качественной и долговечной.

Выход на кровлю своими руками: возможные варианты

• Крышные выходы: для чего они нужны
• Разновидности выходов
• Стремянка
• Наружная лестница
• Мансардные люки выхода на крышу
• Складные лестницы
• Ходовые трапы

Современные стройматериалы и новейшие технологи, которые применяют при возведении крыш, позволяют кардинально преобразовать ее – получить из нее рабочую зону, открытый спортзал либо место для организации отдыха и досуга. В любом случае для этого нужно не только прочное основание, но также удобный подход к нему.

Выход на кровлю, который будет отличаться надежностью и удобством, необходим не только для подъема на эксплуатируемую кровлю, но также для регулярного осмотра, как и обслуживания. Варианты его устройства обусловлены назначением чердака и уклоном крыши. Соответственно, осуществить выход можно разными способами, к примеру,

• выйти по наружной лестнице на крышу из дерева или металла;
• воспользоваться лестницей, проходящей внутри дома либо
• мансардным окном, через которое возможно осуществить выход на крышу непосредственно из чердака.

А также возможен выход на кровлю из лестничной клетки или пожарный выход через балкон.

Это неполный перечень возможных способов обустройства выхода на крышу многоэтажного дома либо любого другого дома с выходом на крышу. Главное, выбрать из них максимально безопасный. И также им должно быть удобно пользоваться.

Крышные выходы: для чего они нужны ↑

Выход на кровлю требуется на крышах, где регулярно проводится технический либо технологический осмотр. К примеру, речь может идти о таких сооружениях, как

• особняки или жилые многоэтажки;
• детские учреждения разных возрастных групп;
• нежилые сооружения разного назначения, включая общественные;
• старинные дома при реконструкции.

Рекомендуем

Их наличие, как и их количество определяется в процессе проведения проектных работ на стадии устройства крыши.

Подобные выходы позволяют максимально упростить выполнение различных работ:

• ремонтных;
• по очищению крыши от скопившегося снега или веток и другого;
• по пожаротушению.

То есть практически любых, которые предполагает эксплуатация кровли.

На крышу выйти можно различными путями: через

• лестницы, установленные снаружи;
• складные либо раздвижные;
• стремянки, приставленные непосредственно к стене;
• люки выхода на кровлю;
• мансардные окна;
• ходовые трапы.

Разновидности выходов ↑

Стремянка ↑

Конечно, простейший способ подъема – это обычная стремянка. Для устройства такого выхода нет необходимости в каких-либо дополнительных конструкциях. Однако использование стремянки не всегда практично, более того, оно небезопасно, особенно для детей. В силу этого нижний край стремянки должен располагаться на высоте примерно 100 см от поверхности земли.

Оптимальным вариантом стремянки считается секционная. Она состоит из верхней и нижней части. Вторая – приставная и имеет высоту примерно 150 см. Ее используют по необходимости.

Ступеньки не должны быть скользкими, поэтому для проступей используют специальные материалы типа рифленой стали либо арматуры периодического профиля, которую легко отличить по серповидным выступам.

Самой безопасной считается стремянка, которая закреплена к стене последнего этажа, соединяющего крышу с террасой, лоджией либо балконом. Такая конструкция имеет, пожалуй, единственное неудобство – проход к выходу пролегает через внутренние помещения. На детали стремянки из металла обязательно должны быть нанесены антикоррозионные покрытия.

Наружная лестница ↑

Стремянку на плоской кровле обычно заменяет наружная лестница. Чаще всего для изготовления подобной конструкции лучше всего подходят трубы из стали. К ним в качестве ступенек приваривают кронштейны.

Для проступей используют рифленую сталь либо древесину, прошедшую специальную обработку. Для такой лестницы подойдет также полированная либо шлифованная нержавеющая сталь.

В качестве меры безопасности наружные лестницы оснащают перилами, которые надежно крепят к стенам дома.

На плоских крышах зданий, имеющих два и более этажей, такие лестницы являются обязательными. Они используются пожарными расчетами для выхода на кровлю.

Люки на крышу дома: отличительные особенности

Такое решение считается универсальным, поскольку практически на каждой кровельной конструкции можно обустроить выход на кровлю через люк. Люк выхода на плоскую либо скатную кровлю обычно оборудуют на лестничной площадке последнего этажа, расположим ее в верхнем перекрытии. Стандартные размеры люков для кровли – 450х450 мм или 1200х1200 мм.

На заметку

Размеры люка могут быть также нестандартными. Как правило, их изготавливают на заказ. Соответственно, такой выход на крышу обходится до 30% дороже, чем готовые люки промышленного производства.

Место установки выхода в виде люка на скаты крыш выбирают, взяв за основу шаг стропил. Коробка люка и соседние стропила согласно СниП отстоят друг от друга на расстоянии не более 70 мм. Если зазор имеет большую величину, то необходимо между стропилами установить пару поперечных брусьев и к ним еще один вертикальный. Именно к нему и крепят коробку одной из сторон.

Если же имеется люк, ширина которого больше шага стропил, то из стропильной ноги вырезают фрагмент и к подрезанным краям пришивают поперечную лобовую перекладину. Через нее нагрузка передается на ближайшие стропила.

Рекомендуем

Когда же кровельный люк предварительно не был включен в проект, то для вмешательства в конструкцию стропил требуется разрешение проектировщика.

Для скатных кровель с большой площадью более целесообразно устройство нескольких люков выхода на кровлю. Их количество регламентируется СНиП, касающихся пожарной безопасности, а также диктуется эстетикой внешнего вида дома.

На заметку

Люк на кровлю, расположенный рядом с дымоотводящей трубой, считается одним из лучших вариантов устройства подобных конструкций, поскольку в таком случае отпадает необходимость в дополнительных ходовых трапах, которыми обычно пользуются при обслуживании дымохода.

Открываются различные конструкции в две стороны: вверх и вбок. Для фиксации крышки в открытом состоянии используют сервомоторы либо газовые пружины. Многие производители оснащают свои изделия специальными устройствами, благодаря которым можно полностью исключить самопроизвольное захлопывание крышки.

Крыша смотрится эстетичнее, если кровельный ковер будет однородным, поэтому многие предпочитают крышку, покрывающую люк, и саму кровлю оформлять в одном стиле. Достаточно популярны также прозрачные крышки, имеющие стеклянное или поликарбонатное заполнение.

Люки, установленные над жилыми помещениями, требуют утепления. Что же касается холодных чердаков, то люки над ними устанавливают без использования теплоизоляционных материалов.

Оформление выхода на плоскую крышу имеет свои особенности. Это специальные надстройки, расположенные над лестницами, так называемые будки. Их размеры ограничены строительными нормами. Как правило, будку строят из кирпича. Они могут отличаться по дизайну, однако все они накрываются крышей. В будку из дома попадают через люк, поднявшись по подведенной к проему лестнице. Что же касается выхода непосредственно на крышу, то в стенке будки для этого предусмотрен специальный проем под дверь.

Мансардные люки выхода на крышу ↑

В процессе обустройства мансарды в кровлю встраивают окна, которые помимо своего прямого назначения можно использовать как эксплуатационный выход. Такие окна удобнее устанавливать на скатных кровельных конструкциях.

• Мансардное окно на плоской крыше с небольшим уклоном монтируют на деревянный каркас. Его верхнюю плоскость располагают под углом в 10–19˚. Каркас по размерам должен превышать окно на 50-70 мм. В частности, это позволяет качественнее уложить теплоизоляцию.
• Оконный выход необходимо хорошо герметизировать. Для этих целей используют уплотняющие манжеты. Пластичная масса, которую наносят на нижний участок манжеты, полностью препятствует проникновению влаги в возможные щели и одновременно улучшает теплоизоляционные характеристики люка. Для изготовления уплотняющего элемента обычно используют медь, алюминий или сплав титана с цинком.
• Какой бы ни была форма окна, важно – грамотно и продуманно расположить подход к окну.
• Если мансардное окно находится выше пола на высоте до 100 см, то вполне можно обойтись приставной лесенкой. Очень важно ее надежно зафиксировать. Вариантов есть много: – на петли, самонарезающиеся болты или просто приварить.
• Для высоко расположенных окон подход организуют, установив стандартные ступеньки. Их необходимо снабдить перилами (можно только с одной из сторон).

Важно

В целях обеспечения безопасности на любой эксплуатируемой кровле необходимо предусмотреть дополнительный спуск. Эта лестница ведет либо сразу на улицу, либо на крышу другой постройки.

Складные лестницы ↑

Люк складной конструкции, выходящий на чердак, имеет наружную крышку и внутреннюю. Последняя фактически прикрывает сложенную лестницу. Она напоминает сэндвич, состоящий из деревянной рамы, которая оклеена с обеих сторон ДВП, а между ними проходит лист пенополистирола. Его толщина – 30–60 мм. Толщина же самой крышки колеблется в пределах 36–66 мм и зависит от слоя теплоизоляции.

Рекомендуем

Между помещениями с большой разницей температур, а также на плоскую крышу рекомендуется устанавливать люк с большим слоем утеплителя на внутренней крышке.

Примыкание должно быть герметичным. Для этого по отфрезерованной канавке коробки прокладывают уплотнитель, имеющий круглое сечение.

Различают два вида складных лестниц: секционные и ножничные. Секционные более удобны и просты в эксплуатации. Их намного легче разложить, нежели конструкцию ножничного типа, которая складываются «гармошкой».

Ходовые трапы ↑

Установка ступенек и ходовых трапов позволяет людям свободно перемещаться по наклонному скату. Более того, таким образом можно защитить кровлю от различных повреждений, возникающих в ходе обслуживания дымоходов либо других конструкций, которые возвышаются над кровлей.

• При наклоне ската меньше 30° ступеньки монтируют с шагом 700 мм. Если же уклон ската превышает эту величину, шаг уменьшают до 350–400 мм.
• Стандартные кровельные трапы, как правило, имеют следующие размеры: ширина – 250 мм, длина – 400–3000 мм.
• Как ступеньки, так и трапы при подъеме и спуске не должны скользить, поэтому имеют перфорированную либо рифленую поверхность, что полностью исключает скольжение.
