Как собрать одноклавишный выключатель?

Электричество в наших квартирах можно встретить повсюду. Розетки, различные осветительные приборы и выключатели, конечно, делают нашу с вами жизнь удобной и более комфортной. С другой стороны, электричество – штука опасная, поэтому все работы, связанные с подключением приборов, должны проводиться с умом. В этой статье мы подробно рассмотрим, как подключить одноклавишный выключатель.

Принцип работы выключателя.

Принцип работы выключателя очень прост. Любой прибор работает от двух проводов, по которым течет ток: нуля и фазы. Задача выключателя состоит в том, чтобы временно размыкать один из проводов. По правилам цепь размыкается именно по фазе. Если через выключатель провести нулевой провод, то в светильнике всегда будет находиться фаза, а это небезопасно.

Типы и назначение выключателей.

— Одноклавишный выключатель. Отвечает за работу одного прибора.

— Двухклавишный, трехклавишный. Включает/выключает разные приборы или один прибор, имеющий несколько режимов.

Советую прочитать: как установить двухклавишный выключатель?

— Диммер. Можно настроить степень освещенности прибора, поворачивая тумблер.

— Переключатель. Прибор можно включить/выключить из разных точек помещения.

— Цепочка (веревка, кнопка, рычаг). Такой тип выключателя можно встретить на настольных лампах и бра.

— Некоторые современные модели люстр работают от пульта и вообще не требуют выключателя.

Помимо этого выключатели делятся на:

— Наружные. Выключатель ставится непосредственно на стену.

— Внутренние. Механизм устанавливается в специальный подрозетник в толще стены.

Советую прочитать: как установить подрозетник в бетонной стене?

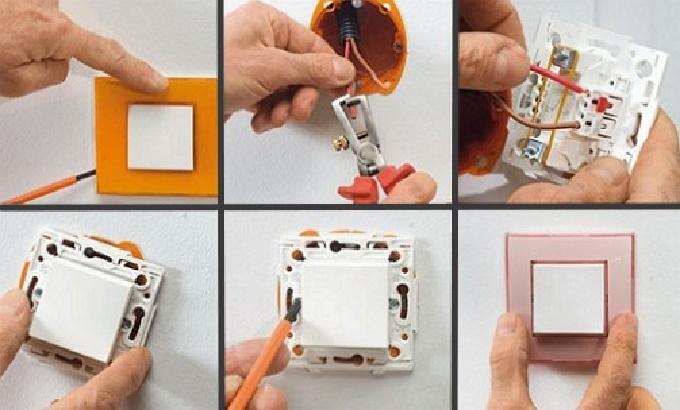

Как разобрать/собрать одноклавишный выключатель?

Перед тем, как подключить одноклавишный выключатель, его нужно разобрать. Берем плоскую отвертку и поддеваем кнопку.

Для этого идеально подходит индикаторная отвертка, так как у ней очень тонкое «жало». Затем снимаем рамку, которая обычно крепится на зажимах. Теперь устройство готово к подключению.

Собирать выключатель мы будем в обратном порядке.

Как установить выключатель одноклавишный?

Мы помним, что в выключателе всегда присутствует фаза, поэтому перед тем, как подключить одноклавишный выключатель, в первую очередь отключаем электричество в щитке. Для надежности берем индикатор и проверяем наличие тока. Если при контакте с проводами индикатор не светится, все в порядке и можно работать дальше. Находим отверстия, куда вставляются провода (в разных моделях они могут быть сбоку, сзади или спереди) и винты, которые эти провода фиксируют (иногда вместо винтов присутствуют зажимы).

Как подключить одноклавишный выключатель правильно?

По ГОСТу выключатель должен включать прибор, когда вы нажимаете на верхнюю часть кнопки. Если вы привыкли по-другому, можно подключить наоборот. Чтобы проверить, в каком положении выключатель будет включать прибор, а в каком отключать – идем к щитку и подаем напряжение. Если все нормально, работаем дальше, если положение неправильное – снова отключаем электричество и либо меняем провода местами, либо просто переворачиваем выключатель.

Бесплатный подбор квалифицированного электрика в Вашем городе

Наружный выключатель крепится к стене с помощью шурупов, внутренний можно крепить 2-мя способами: распорными лапками или с помощью шурупов, вкручиваемых в подрозетник. Надежным креплением прибора будет, если вы совместите оба способа. Следим за тем, чтобы выключатель располагался ровно и фиксируем. Готово! Теперь берем рамку и защелкиваем, затем вставляем кнопку.

Как заменить старый одноклавишный выключатель?

Ничего сложного, ведь мы уже знаем, как подключить одноклавишный выключатель, умеем разбирать механизм и подсоединять провода. Не забываем о том, что работать без напряжения куда безопаснее. Вынимаем кнопку, откручиваем шурупы или ослабляем лапки и достаем механизм из подрозетника. Ослабляем фиксирующие винты и достаем провода. Далее берем новенький выключатель и повторяем процедуру в обратном порядке.

Как подключить одноклавишный выключатель, если он с подсветкой?

Очень удобны в использовании выключатели с подсветкой. Заходишь в темную комнату и тебе не надо судорожно шарить по стене в поисках заветной клавиши. А как с подключением такого прибора? Точно так же: на схему подключения или порядок работ это никак не влияет. Кроме маленького нюанса. Если вы хотите, чтобы подсветка работала в выключенном состоянии — позаботьтесь, чтобы провод подводящий напряжение к выключателю был подсоединен к клемме или зажиму с отметкой «L», а отводящий провод — к другому зажиму или клемме.

И не забудьте совместить диод подсветки с отверстием на рамке при сборке.

Расскажу Вам маленькое открытие о выключателе с подсветкой. Если в люстре или бра, подсоединенном к такому выключателю, используются лампочки энергосберегательные или светодиодные, то со временем возможно самопроизвольное кратковременное включение люстры. Ничего страшного конечно не произойдет, но мало приятно, когда среди ночи люстра сама собой включиться.

Схема подключения выключателя и осветительного прибора в электрическую сеть.

Теперь мы знаем, как подключить одноклавишный выключатель, но что делать, если провода еще не проложены? Как правильно подключить прибор (люстра, бра) и выключатель к электрической сети? Подключение производится в распределительной коробке, которая должна присутствовать в каждом помещении. Обычно распределительную коробку устанавливают над выключателем.

Для подключения выключателя и прибора (люстра, бра) в коробку должно заходить три двужильных провода (от щитка, от люстры и от выключателя). Отключаем электричество в щитке и соединяем провода вот таким образом: нулевой провод от щитка соединяем с нулем от люстры. Фазный провод от щитка соединяем с одним из проводов выключателя, фазу от люстры коммутируем со вторым проводом выключателя. Скручиваем соответствующие провода между собой и изолируем СИЗами или изолентой.

И в заключении статьи, чтобы Вы не немного расслабились и улыбнулись несколько фото. Вот что мой дети сделали с выключателями.

Надеюсь, уважаемые читатели, Вы разобрались как подключить одноклавишный выключатель и улыбнулись, а юмор как известно продлевает жизнь. Успехов Вам в ремонте!

Читайте также:

Как самому поменять люстру на натяжном потолке?

Как своими руками поменять патрон в светильнике?

Поделитесь статьей с друзьями в социальных сетях!

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

• Преображение эстетического вида путем замены устаревших моделей более современными;
• Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
• Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал  все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для  снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

• Винтов крепления, вкручиваемых в панель;
  Рис. 9. Крепление крышки болтами
• Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
• Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите  к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться.  Наиболее часто встречающимися вариантами являются:

• Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
• Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
• При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
• Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость  относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Как собрать выключатель света Legrand Celiane, каталог, отгрузка со склада, доставка по РФ

Электрофурнитура серии Legrand Celiane — модульная. Готовые изделия поставляются не в сборе, суппорт, механизм и лицевая накладка приобретаются отдельно. Такой подход оправдан, ведь механизмов в серии более сотни, почти к каждому выпускается лицевая накладка в пяти цветовых решениях. Такой подход обеспечивает гибкость выбора конфигурации изделия. А схема подключения проходного или любого другого выключателя Legrand Celiane при этом такая же, как и в любом дргуом.

Перед тем как собрать выключатель света Legrand Celiane необходимо приобрести все компоненты в нужных количествах. При этом процесс сборки готового изделия предельно прост: достаточно вставить механизм в суппорт до характерного щелчка. После этого всё готово к подключению проводов, установке в монтажную коробку. Декоративная рамка крепится к суппорту на специальные зажимы.

Компоненты и их особенности

Суппорт представляет собой металлическую пластину в своеобразной пластиковой «глазури», создающей необходимый рельеф для крепления рамки. На боковых сторонах суппорта предусмотрена система фиксации шип — паз. То есть, при монтаже, скажем, блока выключателей и розеток не понадобится долго выравнивать их по уровню.

В некоторых случаях понадобится универсальный суппорт на два поста. Он используется для монтажа механизмов в двух постах или для изделий определённого размера, к примеру, блока управления аудиодомофоном или программируемого термостата. Для таких изделий необходимо отделить перегородку между двумя постами. На завершающем этапе ставится стандартная сдвоенная рамка или специальная рамка для изделий нестандартного размера, упомянутых ранее.

Механизм фиксируется в суппорте при помощи механических креплений. При потребности в двухклавишном выключателе достаточно отломать боковые части крепления к суппорту у двух механизмов и поместить их в один суппорт. Эта же особенность позволяет собирать пятиклавишный выключатель под одной рамкой. При этом схема подключения двухклавишного или пятиклавишного выключателя Legrand Celiane ничем не отличается от механизмов иных производителей.

В каждом механизме выключателя предусмотрены контакты для подключения лампы индикации или подсветки. Поэтому отдельные модели выключателей с этими опциями не производятся. Более того, обычный выключатель Celiane может быть дооснащен подсветкой или индикацией уже после установки. Схема подключения такого выключателя от Legrand Celiane будет зависеть от необходимой функции диода — подсветки или индикации. Перед монтажом диода необходимо учесть тип осветительного элемента. Энергосберегающие лампы, к примеру, могут мерцать даже в выключенном положении выключателя.

Ещё один плюс модулей — возможность быстрой смены декоративных рамок. Механизмы Celiane надёжны, поэтому вероятность ремонта в срок их эксплуатации высока. Разработчики серии предусмотрели и это. На время ремонтных работ декоративная рамка и лицевая панель демонтируются, и на их место устанавливается специальная защитная накладка. После ремонта на её место без проблем устанавливаются новые рамки и накладки, более подходящие обновлённому интерьеру.

Схема подключения выключателей с одной клавишей, двухклавишных, проходных или любой другой конфигурации из серии Legrand Celiane ничем не отличает от иных устройств иных производителей, безвинтовые клеммы повышают скорость монтажа. Вариативность коллекции позволяет создавать устройства с необходимыми функциями и оптимальным внешним видом.

Советы домашнему мастеру и электрику, установить розетку и выключатель, как собрать усилитель низкой частоты, разводка телевизионной антенны, как выбрать телевизор.

Советы домашнему мастеру и электрику
Измерение сопротивления изоляции
Установка розеток и выключателей
Подключение выключателя
Как правильно купить кабель (провод)
Схема подключения двухклавишного выключателя
Диэлектрические боты

Какой измерительный прибор выбрать мультиметр или тестер, аналоговый или цифровой, с какими диапазонами измерения, что лучше купить, как пользоваться мультиметром. … подробнее

Как самому сделать разводку электропроводку в доме, на даче.
Монтаж электропроводки жилого многоквартирного дома
Стабилизатор напряжения для дома
Система уравнивания потенциалов
Диэлектрический коврик
Схема подключения электросчетчика
Схема подключения трехфазного счетчика
Защита электродвигателей
Протокол измерения сопротивления изоляции

Программа цветовая маркировка резисторов, конденсаторов, Цветовая маркировка индуктивностей. … подробнее

Телевидение

Телевизионная антенна для загородного дома, дачи
Самому произвести разводку телевидения (телевизионного кабеля) в квартире, доме.
Ремонт дистанционного пульта телевизора.
Стандарты ТВ вещания аналоговый и цифровой, что такое мультиплекс.
Как выбрать телевизор для гостиной и на кухню.
Первое включение и настройка на каналы.
Регулировка изображения, как отрегулировать цветопередачу.
Подключение телевизора к интернету включение функции SMART TV.
Неисправности новогодней гирлянды.
В других разделах
Раздел: Компьютеры, блоки питания, ИБП.
— Ремонт блока питания.
— Можно ли увеличить дальность действия WI-FI роутера ?
Раздел: Защита электродвигателей.
— Соединение звездой и треугольником обмоток электродвигателя.

Необходимые расчеты

Рассчитать силовой, намотать его самостоятельно, перемотать готовый трансформатор.

Расчет, намотка и перемотка трансформатора, как применить готовый унифицированный ТАН, ТН, ТА, ТПП.

Как защитить от замерзания водопроводную трубу в зимнее время при помощи теплоизоляционных труб с монтированным внутри греющим кабелем, который представляет собой специальный провод имеющий электрическое сопротивление, создающий нагрев кабеля. Это один из самых удобных способов утепления водопровода, так как кабель работает только при достижении определенной температуре воздуха от 2-7 градусов ниже нуля. … подробнее

Устройство выключателя и пошаговая инструкция как разобрать выключатель

Наверняка каждый хоть раз имел дело с ремонтом, и он знает, что такой радостный по окончанию процесс доставляет столько хлопот. Случается и такое, что даже незначительные задачи могут поставить в ступор. Сегодня мы поговорим об одной из таких задач, а именно о том, как разобрать выключатель света. Из-за регулярного использования, устройство выключателя очень часто выходят из строя, тем самым создавая неудобства и хлопоты.

Процесс разборки выключателя

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае можно воспользоваться мультитестером или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или заземлению. В выключателе их нет, надо его найти или в распредкоробке или в розетке, т.е. в другом месте. По этому удобней пользоваться индикаторной отверткой. Перед тем, как выполнять любые электромонтажные работы, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в электрощите и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

1. Вытянуть рукой;
2. С помощью отвертки.

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

• винтовые зажимы;
• пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света
двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

Установка наружного (накладного) выключателя

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.

В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.

Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.
В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии «Этюд» со степенью защиты IP44.

УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2.Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.

3.Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.

Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,

После этого ее можно с легкостью отсоединить.

4.Достаем механизм наружной розетки из корпуса.

5.Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.

6.Намечаем на стене места расположения крепежных отверстий выключателя.

7.Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.

В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.

8.Фиксируем корпус розетки на стене, с помощью дюбель-гвоздей.

9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.

После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.

10.Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.

11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12.Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.

13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.

И ставим в посадочное место клавишу.

14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.

Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно. Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

Как заменить или установить выключатель света

Можно привести аргумент, что выключатели света являются одними из самых важных энергосберегающих инструментов в наших домах, поскольку они позволяют нам легко выключать свет, когда освещение не требуется.

Здесь мы рассмотрим, как установить или заменить выключатели света. Зачем тебе это нужно? Во-первых, выключатели света изнашиваются из-за частого использования.

Когда они изнашиваются, они перестают работать или, что еще хуже, излучают искры. Выключатель света, который выделяет искры, представляет опасность пожара и поражения электрическим током, и его следует немедленно заменить.(Поскольку обычные выключатели света относительно недороги (обычно менее 10 долларов), не стоит пытаться отремонтировать сломанный. Вместо этого вы просто замените его.)

Еще одна причина для замены выключателя света — лучшая функциональность. Как описано в Руководстве по покупке выключателей света, выключатели света за последние годы прошли долгий путь.

Сегодня дополнительные опции включают диммеры, переключатели с датчиком движения, таймеры, центральное управление освещением и многое другое. Любой из этих вариантов может работать намного лучше в данном месте, чем обычный («однополюсный») выключатель света.(Однако вы не можете заменить однополюсный переключатель другим типом, для которого требуется больше проводов, например, трехпозиционным переключателем.)

Внешний вид — еще одна причина для переключения переключателей. Проще говоря, новые выключатели могут добавить комнате современный вид.

Осторожно: Перед тем, как приступить к работе с выключателем света, отключите питание цепи. — никогда не работайте в цепи под напряжением. Для получения информации о том, как это сделать. См. Как выключить цепь.

Как заменить однополюсный выключатель света

Если выключатель не работает, сначала убедитесь, что проблема в выключателе, а не в освещении или устройстве, которое должно питаться.Вставьте новую лампочку в осветительную арматуру или подключите исправную лампу или другой прибор к розетке с переключателем, чтобы убедиться, что переключатель неисправен.

При замене переключателя убедитесь, что вы проверили номинальный ток и номинальное напряжение на задней стороне старого переключателя. Новый выключатель света должен иметь такие же номиналы. Если у вас алюминиевая проводка (металлическая часть проводов выглядит серебристой), обязательно приобретите новый переключатель с пометкой «CO / ALR». Немаркированные переключатели или переключатели CU / AL следует заменить переключателями CO / ALR.

Вот как заменить или установить старый однополюсный выключатель света на новый:

1 После отключения питания выключателя, с помощью отвертки снимите пластиковую лицевую панель и открутите существующий выключатель от электрическая коробка.

© Дон Вандерворт, HomeTips

Потяните выключатель наружу, не касаясь оголенных проводов. Используйте электрический тестер, чтобы проверить провода, идущие к существующему переключателю (или новые провода, предназначенные для переключателя), чтобы вы могли быть уверены, что они не активны.

Поместите один щуп на оголенный провод заземления внутри коробки, а другой щуп коснитесь каждой из проволочных винтовых клемм переключателя или оголенного конца черного провода, по которому электричество будет подводиться к переключателю. Никакое напряжение не должно регистрироваться.

2 Убедившись, что питание отключено на коммутаторе, с помощью отвертки снимите существующий переключатель (если он есть) с его проводов. Используйте небольшую отвертку с плоским лезвием, чтобы отсоединить провода. © Дон Вандерворт, HomeTips

Если провода подсоединены к клеммным винтам, поверните винты против часовой стрелки, чтобы ослабить их и отсоединить провода.Если провода вставлены в отверстия для клемм на задней панели коммутатора, вставьте очень маленькую отвертку с плоским лезвием в прорезь рядом с отверстиями для винтовых соединений, чтобы освободить провода.

3 Выпрямите или, при необходимости, обрежьте концы проводов цепи, которые вы будете подключать к коммутатору. Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов проводов, если они уже не зачищены.

4 Ослабьте зеленый винт клеммы заземления на переключателе и с помощью плоскогубцев оберните оголенный или зеленый провод заземления цепи по часовой стрелке вокруг него и затяните винт, чтобы зафиксировать провод на месте.

Примечание. Если у коммутатора есть собственный заземляющий провод, скрутите оголенный конец вместе с заземляющим проводом схемы, используя линейные плоскогубцы, и закрепите его медной зажимной втулкой или проволочной гайкой. Примечание. Если вы используете металлическую коробку, включите «перемычку» заземляющего провода, соединяющую соединения заземляющего провода с коробкой.

5 Если в коммутаторе есть клеммные винты , оберните провода схемы по часовой стрелке вокруг клеммных винтов таким же образом и затяните винты. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Неважно, какой провод к какому терминалу идет.Если на задней панели коммутатора есть только вставные отверстия для клемм, убедитесь, что с конца каждого провода цепи снята изоляция на 1/2 дюйма, выпрямите каждый конец плоскогубцами и вставьте провода в отверстия для клемм (снова обратите внимание на латунную и серебряную стороны переключателя). Покачивайте все соединения проводов, чтобы убедиться, что они надежны.

Примечание. Если у нового переключателя есть короткие провода, выходящие из его корпуса, используйте линейные плоскогубцы, чтобы скрутить оголенный конец зеленого провода по часовой стрелке с зеленым или оголенным проводом заземления схемы, а затем закрепите соединение с помощью гайки.Проволочная гайка, накрученная на оголенные концы зачищенных проводов, обеспечивает надежное соединение. © Дон Вандерворт, HomeTips

Затем присоедините оголенные концы проводов переключателя к проводам цепи, скручивая их по часовой стрелке, и закрепите их гайками. Покачивайте провода, чтобы убедиться в надежности соединений.

6 Установите переключатель правой стороной вверх . Сначала сложите провода за переключателем и осторожно вставьте переключатель в коробку. Затем выровняйте коммутатор по вертикали, отрегулировав винты в монтажных пазах.

Установите новый переключатель правой стороной вверх. © Дон Вандерворт, HomeTips

Также убедитесь, что выключатель находится заподлицо со стеной. Если это не так, отодвиньте его, используя отломанные части гипсовых ушей переключателя, или используйте специальные шайбы, продаваемые для установки регулировочных прокладок. Прикрутите выключатель к коробке.

7 Прикрутите лицевую панель к коммутатору с помощью винтов, прилагаемых к лицевой панели.

Затем снова включите цепь. Если свет по-прежнему не работает, проблема в проводке или светильнике.См. Раздел «Устранение неисправностей и ремонт осветительных приборов».

Звоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором at Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце схема.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.

Перед тем, как начать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы, то приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей.Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно получить помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете.Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения. Если подержать его возле выключателя света и нажать кнопку, мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу с питанием от батареи или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, например галогенная рабочая лампа. В зависимости от того, находятся ли розетки в комнате в той же цепи, что и свет, вам может понадобиться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света.Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя. Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован.Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так же, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади. Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подключить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой.На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту. Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем замените пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео. И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму

Идеальная высота выключателя света для любой комнаты, решено!

Фото: istockphoto.com

Вопрос: В настоящее время в нашей закрытой веранде проходят некоторые обновления, включая установку верхнего освещения и добавление небольшого кухонного гарнитура на открытом воздухе. Следует ли помнить о стандартной высоте выключателя света?

A: Не существует жесткого правила для правильной высоты выключателя света; скорее, то, насколько высоко вы должны установить свою собственную, будет зависеть от ваших местных постановлений по электротехнике и федеральных законов, регулирующих доступность.Кроме того, вы можете внести коррективы в зависимости от его расположения по отношению к другим приборам или переключателям в комнате, а также от роста тех, кто будет использовать переключатель чаще всего.

Узнайте, требует ли местный электротехнический кодекс особой высоты выключателя света.

Национальный электрический кодекс (NEC) не устанавливает конкретную минимальную высоту выключателя света, но ваш местный электротехнический кодекс может предписывать собственный стандарт — обычно вы можете найти электрический код на веб-сайте своего города.Имейте в виду, что не для каждого города требуется определенная минимальная высота.

Идеальная высота выключателя света — 48 дюймов от пола.

Строители обычно используют этот стандарт, поскольку эта высота может быть достигнута как из положения стоя, так и из положения сидя. Кроме того, он соответствует диапазонам высоты выключателя, установленным Законом об американцах с ограниченными возможностями (ADA) и Законом о справедливом жилищном обеспечении (FHA). Даже если ваш местный электротехнический кодекс не требует определенной минимальной высоты, эти действия предлагают рекомендации при установке выключателя света: согласно рекомендациям ADA, настенные элементы управления и розетки, к которым можно дотянуться с переднего положения, должны быть не менее 15 дюймов и не более 48 дюймов над землей, чтобы до него можно было легко дотянуться из сидячего положения.

Теперь правила доступности ADA применяются к общественным зданиям и очень редко к частным домам, а рекомендации FHA по доступности применяются к крытым многоквартирным домам, а не к отдельным домам на одну семью. Тем не менее, оставаться в пределах их диапазона высоты выключателя света независимо от вашего типа жилища — это внимательное соображение, которое обеспечивает более легкий доступ при старении на месте или восстановлении после травмы, если член семьи когда-либо будет проводить время в инвалидном кресле, не говоря уже о том, чтобы обеспечить доступность вашей недвижимости для будущих владельцев или арендаторов.

Фото: istockphoto.com

Отрегулируйте высоту переключателей, установленных на столешнице.

При установке выключателя света над столешницей, например, на кухне в помещении или на открытом воздухе, в художественной студии или мастерской, уменьшите стандартную высоту настенного монтажа до 40 дюймов. Эта более низкая высота переключателя света позволит вам избежать помех для более высоких препятствий на стене, таких как фартуки или шкафы, при этом он будет зависать на четыре дюйма над верхней частью стандартной 36-дюймовой стойки.

Предназначен для размещения детей и взрослых невысокого роста.

48-дюймовый стандарт подходит для всех в возрасте от 12 лет и старше. Для установки выключателя света в комнатах, используемых в основном для детей (например, в новой игровой комнате), ADA рекомендует различные диапазоны для минимальной высоты розетки и выключателя света:

• от 20 до 30 дюймов над полом для детей в возрасте от 3 до 4
• от 18 до 18 лет. 40 дюймов над полом для детей в возрасте от 5 до 8 лет
• От 16 до 44 дюймов над полом для детей в возрасте от 9 до 12 лет

Аналогичным образом, если некоторые взрослые в вашей семье имеют более миниатюрный рост, что мешает им легко добраться до выключателя света расположенные на высоте 48 дюймов над землей, подумайте о том, чтобы уменьшить высоту до более низкой в ​​пределах допустимого ADA диапазона, до которого они могут более комфортно добраться.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

При резке гипсокартона помните, что желаемая высота переключателя света будет там, где вы разместите центральную линию переключателя и пластины.

Диапазоны высоты переключателя света ADA относятся к рекомендуемому расстоянию от пола до работающей части переключателя света, а не к верхней или нижней части крышки — обычно это центральная линия для стандартных переключателей света.При установке вы измеряете 48 дюймов над землей из любой точки на полу и отмечаете это место на стене. Затем, прежде чем вырезать отверстие для розетки в существующем гипсокартоне, поместите старую коробку (также известную как коробка для ремоделирования) назад на гипсокартон так, чтобы центральная линия коробки совпадала с отметкой, которую вы сделали на стене. Обведите периметр старой коробки, затем удалите шаблон. Отсюда подключите пилу для гипсокартона, чтобы вырезать очерченную область в гипсокартоне.

Подключите и установите выключатель света.

Убедившись, что питание отключено от провода, который будет подводиться к старой рабочей коробке, вставьте старую рабочую коробку в отверстие в гипсокартоне так, чтобы провод питания проходил через отверстие в гипсокартоне и проводился через старая рабочая коробка с оголенным проводом не менее шести-семи дюймов (вы можете использовать инструмент для зачистки проводов, чтобы зачистить провод). Прикрепите старую рабочую коробку к гипсокартону с помощью шурупов, проволоки и установите новый выключатель света в старую рабочую коробку, а затем прикрепите его к стене с помощью шурупов.Подключите питание к проводу питания и включите и выключите свет, чтобы проверить свою работу.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как установить интеллектуальный выключатель света

Это понятно, если вы хотите управлять существующим потолочным освещением с помощью Alexa или Google Assistant, но не заинтересованы в замене каждой отдельной лампочки на интеллектуальную лампочку. К счастью, вы можете интегрировать свои светильники для интеллектуального управления, установив интеллектуальный выключатель света.Вы можете найти умные переключатели в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.

И не волнуйтесь — для установки умного выключателя света не обязательно звонить электрику. На наш взгляд, вы можете сделать это самостоятельно, если будете относительно удобны. В зависимости от электросети вашего дома процесс установки умного выключателя света может быть немного сложным, но большинство людей с навыками DIY могут взять на себя эту задачу. Если вы готовы заняться этим проектом на выходных, вам стоит взглянуть на это практическое руководство, которое максимально упростит установку вашего нового интеллектуального выключателя света.

Вещи, которые вам понадобятся

• Отвертка с крестообразным шлицем
• Отвертка с плоским шлицем
• Интеллектуальный выключатель света, который подходит к настенному выключателю и разводке (подробнее об этом позже)
• Кусачки
• Соединители проводов
• Фонарик или фонарь на батарейках
• Изолента

Как установить умный выключатель света

Шаг 1: Изучите существующий настенный выключатель и схему подключения. Прежде чем покупать умный выключатель света, вам нужно выяснить, какой тип выключателя вам нужен.Если на стеновой панели есть только один переключатель, вам понадобится одинарный переключатель. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный умный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.

Вам также необходимо знать, какой у вас тип проводки. Отключите питание блока предохранителей, чтобы избежать поражения электрическим током. Если вы не знаете, к какой электрической цепи принадлежит ваш светильник, неплохо было бы захватить вольтметр (если у вас его еще нет).Комбинированный блок Klein, с которым мы связались выше, даже поставляется с бесконтактным тестером напряжения, поэтому вам не придется возиться с выводами и проводами.

Затем откройте существующий коммутатор, на котором вы хотите установить интеллектуальный коммутатор, и осмотрите проводку. Чтобы открыть выключатель, открутите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или отвертку с плоским жалом, чтобы оторвать пластину от стены, так как она может застрять на месте (часто из-за краски).Затем открутите винты на самом переключателе света и осторожно потяните переключатель вперед.

Erika Rawes / Digital Trends

Посмотрите на схему подключения. Для большинства интеллектуальных выключателей света требуется заземляющий провод, входной, выходной и нейтральный провод. В большинстве домов есть входной, выходной и заземляющий провода, но в некоторых домах, построенных до 1980-х годов, нет нейтральных проводов. Обычно нейтральный провод — это белый провод (или группа белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести особый тип интеллектуального выключателя света, для которого не требуется нейтральный провод.Например, интеллектуальный диммерный переключатель освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.

Шаг 2: Выберите умный выключатель света. После того, как вы ознакомитесь с настройкой проводки, выберите умный выключатель света, который соответствует вашей ситуации.

С двухконтактными переключателями вы можете столкнуться с бегущими проводами и в других уникальных ситуациях. Таким образом, дальнейшие инструкции будут предполагать использование однокнопочного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.

Эрика Равес / Digital Trends

Шаг 3: Снимите старый выключатель света. (Опять же, убедитесь, что питание выключателя отключено). Полностью отсоедините старый выключатель света, отсоединив каждый провод один за другим. Обратите внимание, какой из проводов есть, когда вы их отсоединяете, чтобы избежать путаницы в дальнейшем. Если на них нет этикеток, возьмите изоленту разных цветов и сделайте этикетки по ходу дела.

Шаг 4: Подключите провода интеллектуального выключателя света к проводам внутри стены.Подключите входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу, а нейтральный провод к нейтральному проводу. Закрепите соединения с помощью соединителей и убедитесь, что в коробке нет незакрепленных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным.) В зависимости от вашей проводки вам может потребоваться инструмент для зачистки проводов, чтобы правильно подготовить провода для вашего нового переключателя.

После подключения и закрепления всех проводов интеллектуального переключателя проверьте их, включив питание.Если переключатель работает, вы можете переходить к следующему шагу. Если ваш коммутатор не включается, вам необходимо повторно проверить свои соединения.

Шаг 5: Убедитесь, что интеллектуальный выключатель света зафиксирован. Выключите питание в блоке выключателя. Организуйте и поместите проводные соединения в настенную коробку. Имейте в виду, что он может быть тугим, поэтому может быть сложно вставить все провода в коробку. Хотя может возникнуть соблазн засунуть их внутрь, мы рекомендуем притормозить и аккуратно положить их в коробку.Это поможет предотвратить ослабление соединений и возгорание. Иногда можно перевязать проводку изолентой. В целом, вы не должны делать ничего, что увеличивает вероятность возникновения электрического пожара.

Когда вы закончите вставлять все провода в коробку, прикрутите умный выключатель света на место. Включите питание блока выключателя и убедитесь, что все соединения стабильны. Если все подключения выполнены, установите настенную пластину и начните настройку приложения.

Шаг 6: Затем подключите интеллектуальный выключатель света к вашей конкретной сети.Для этого вам сначала нужно загрузить приложение Smart Light и подключиться к Wi-Fi. Как только это будет сделано, назовите переключатель как хотите и присоедините к нему с помощью Alexa или Google Home, чтобы вы могли использовать функцию голосового управления.

Наконечники

• Перед настройкой интеллектуального переключателя света полностью прочтите его руководство по эксплуатации, чтобы убедиться, что вы понимаете его схему подключения и функции. Дизайн различается, поэтому не беспокойтесь, если он будет сильно отличаться от традиционного переключателя.
• Не думайте автоматически, что настройки во всех ваших комнатах будут одинаковыми. Электропроводка может варьироваться от комнаты к комнате.
• Если у вас возникли проблемы с подключением коммутатора к приложению, убедитесь, что он подключен к сети 2,4 ГГц. Если это не сработает, вы можете сбросить переключатель, нажав и удерживая кнопку включения примерно 10-15 секунд.
• Если вам необходимо установить двух- или трехкнопочный интеллектуальный выключатель света или установить интеллектуальный выключатель света без нейтрального провода, мы рекомендуем ознакомиться с вашим руководством по эксплуатации.

Рекомендации редакции

Комплект поворотного переключателя

в сборе — e-tarps.com

Комплект поворотного переключателя в сборе

85N
(Поворотный переключатель и автоматический выключатель на 40 А)
Инструкции по установке
СПИСОК УПАКОВКИ
Номер детали Кол-во Описание Номер детали Описание Кол-во Описание
600 1 Поворотный переключатель 2476 2 Винт для листового металла 4092 2 3 / 8 ”x 8 Кольцевой зажим GA
1749 1 Кронштейн поворотного переключателя 2432 Болт 2 ¼” x 5/8 ”1488 8 ¼” x 8 Кольцевой зажим GA
2457 Плоская шайба 2 ¼ ”2316 Контргайка 2 ¼” 1796 1 40 А Автоматический выключатель
ВНИМАНИЕ: ИЗБЕГАЙТЕ РАСПЫЛЕНИЯ НА ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ МАШИНАМИ И ШЛАНГАМИ.
1. Установите входящий в комплект кронштейн переключателя в подходящем месте в кабине грузовика с помощью болтов 1/4 дюйма, шайб и контргаек, входящих в комплект поставки. Прикрепите автоматический выключатель к внутренней стенке аккумуляторного отсека грузовика с помощью саморезов и шайб .
ПРИМЕЧАНИЕ: 2-жильный провод поставляется с новыми комплектами электродвигателей. Если вы не приобрели новый комплект для электродвигателей, используйте существующий провод, уже установленный на грузовике.
2. Отрежьте 2-проводной провод, достаточно длинный, чтобы он мог проходить от поворотного переключателя к двигателю с прямым приводом.Обожмите четыре меньших кольцевых разъема (по два на каждом конце) на концах провода. Подключите провод от алюминиевого штыря переключателя к любому штырю на двигателе. Подключите провод от стойки A2 на переключателе к оставшейся открытой клемме на двигателе.

3. Отрежьте второй кусок провода, достаточно длинный, чтобы пройти от поворотного переключателя к батарее. Обожмите один конец двумя маленькими кольцевыми соединителями (для переключателя). Обожмите противоположный конец одним маленьким кольцевым соединителем (для автоматического выключателя) и одним большим кольцевым соединителем для отрицательного (-) полюса батареи.Подсоедините конец с двумя маленькими кольцевыми соединителями к клеммам, обозначенным «B1» и «B2» на переключателе. Используя схему выше, подключите противоположный конец провода к выводу автоматического выключателя, помеченному «AUX» (малый кольцевой соединитель), и отрицательному (-) полюсу батареи (большой кольцевой соединитель), как показано (провода, обозначенные B1 и B2).
ВНИМАНИЕ: На шаге 4 отделите жилы ножом, чтобы не повредить внешнее покрытие провода. Не тяните двухжильный провод, чтобы получился одножильный провод. Это может оторвать покрытие от провода и вызвать короткое замыкание в проводе.Это может привести к повреждению оборудования или травмам.
4. Отрежьте часть оставшейся двухпрядной проволоки, чтобы получилась одножильная проволока. Отрежьте этот провод на длину, достаточную для прохождения от положительной (+) клеммы аккумулятора к автоматическому выключателю. Обожмите один конец большим кольцевым соединителем (для положительного (+) полюса батареи), а другой конец маленьким кольцевым соединителем (для автоматического выключателя). Подключите провод к положительному (+) полюсу батареи и выводу автоматического выключателя, помеченному «BAT», как показано на схеме выше
ТЕСТОВЫЙ ЭКСПЛУАТАЦИЯ
5.Нажмите поворотный переключатель и убедитесь, что направление брезента совпадает с надписью на поворотном устройстве. Если нет, поменяйте местами два провода, прикрепленные к клеммам, обозначенным «A1» и «A2» на поворотном переключателе, или 2 провода, подключенные к двигателю.

Как установить центральный выключатель света или розетку на 2-местную коробку

Узнайте, как установить центральный выключатель света или розетку в центре двухконтактной электрической коробки, чтобы обеспечить дополнительное место для громоздкой проводки.

Обратите особое внимание на стиль вашей распределительной коробки; есть разные решения для каждого из них.

Воспользуйтесь ссылками, чтобы найти правильное решение:

Стандартный ящик на 1 группу

Стандартная коробка на 2 группы

Распределительная коробка 4×4 «

Распределительная коробка 4-11 / 16 «

Закрытие коробки на 2 группы одним переключателем

Если вам нужна более глубокая коробка для размещения громоздкого выключателя света или розетки GFCI, или если вы не можете безопасно втиснуть электрические провода в единую коробку, вам может потребоваться установить устройство в 2-местную электрическую коробку.

Если у вас есть электрическая коробка для 2 устройств, но вам нужен только 1 выключатель или розетка, у вас есть 2 варианта:

1. установить устройство на одну сторону
2. центрируйте устройство

Слева вы увидите, что первое устройство находится сбоку.

Второй вариант — центрировать переключатель в двухконтактной коробке, установив его на центральную крышку устройства, которая затем привинчивается к 4 отверстиям в распределительной коробке.

Добавление устройства в распределительную коробку 4×4 «

Квадратные распределительные коробки не имеют выступов для крепления устройств.

Добавление грязевого кольца в коробку позволит вам установить одно устройство.

Грязезащитное кольцо удерживается на месте винтами соединительной коробки в противоположных углах.

Затем можно установить выключатель или розетку непосредственно на грязевое кольцо.

Затем на устройство можно установить 2-местную крышку центрального устройства так же, как и стандартную крышку. Примечание: вам может потребоваться обрезать винты крышки.

Монтаж одного устройства в большой квадратной распределительной коробке

Большие квадратные соединительные коробки размером 4-11 / 16 дюймов могут также содержать одно устройство с добавлением грязевого кольца.

Дополнительное покрытие вокруг одиночной электрической коробки

Крышки для двух секций с вырезом под центральное устройство также могут использоваться с одинарными секциями.

Вот пример одиночного выключателя с зазором между поверхностью стены и распределительной коробкой.

Стандартная панель переключателя не закрывает поврежденную стену рядом с переключателем.

Используйте 2-местную крышку с вырезом по центру, чтобы закрыть одно устройство в 1-канальной электрической коробке, когда вам нужно закрыть дополнительное пространство на стене с обеих сторон коробки.

Эта пластина устанавливается на электрическую коробку так же, как и стандартная крышка.

Разница в том, что стандартная крышка имеет ширину 2-3 / 4 дюйма, в то время как эта более широкая пластина имеет ширину 4-9 / 16 дюймов, что приводит к большему охвату слева и справа от коробки.

Если у вас есть зазор вокруг распределительной коробки с одним блоком, эта пластина решит некрасивую проблему.

Вы также можете добавить эту более широкую крышку в областях с высокой проходимостью, где коммутатор часто используется. Более широкое покрытие стены за счет этой двойной планки придаст вашей стене дополнительную защиту.

Как установить однополюсный выключатель света> Инструкции> Блог Leviton

В этом сообщении блога мы покажем вам, как быстро подключить однополюсный переключатель для облегчения установки.

Однополюсные выключатели света — самые распространенные выключатели, которые можно найти в домах. Однополюсный переключатель управляет светом или огнями из одного места. Однополюсные переключатели имеют две винтовые клеммы, а некоторые однополюсные переключатели также поставляются с зеленым винтом для заземляющего провода. Leviton предлагает однополюсные переключатели в стиле Decora и традиционные тумблеры.

Необходимые инструменты

Ступени

Предупреждение: Во избежание пожара, поражения электрическим током или смерти отключите питание с помощью автоматического выключателя или предохранителя и проверьте, что питание отключено, с помощью тестера напряжения перед подключением!

1) Снимите настенную пластину с помощью отвертки с плоским жалом, затем извлеките старый выключатель света из настенной коробки.

2) Из стенной коробки должно выходить три провода. Используя плоскогубцы, сделайте «пастуший крючок» на конце каждой проволоки.

3) Возьмите оголенный медный или зеленый провод (провод заземления) и подключите его к зеленому винту (винт заземления) на боковой стороне коммутатора. Убедитесь, что крючок идет по часовой стрелке. Это поможет натянуть проволоку на следующем этапе.

4) С помощью крестовой отвертки затяните винт заземления на проводе.

5) Теперь вы можете подключить два оставшихся провода к двум оставшимся винтам на выключателе света (любой провод к любому винту). Снова убедитесь, что крючки закреплены по часовой стрелке, и затяните винты отверткой.

6) Перед тем, как поместить выключатель обратно в настенную коробку, возьмите кусок изоленты и скотчем заклейте винты клемм. Это предотвратит нежелательный контакт между винтами и стенкой настенной коробки.

7) С помощью крестовой отвертки прикрепите выключатель света обратно к настенной коробке с помощью прилагаемых винтов.Если вы устанавливаете тумблер, убедитесь, что надпись ВКЛ / ВЫКЛ находится в правильном направлении до (чтобы избежать путаницы позже!) .

8) Закрепите настенную пластину на верхней части коммутатора с помощью отвертки с плоским шлицем. Совет: оставьте отверстия в шурупах настенной пластины вертикально, чтобы пыль не скапливалась в шурупах.
