Яндовая крыша фото: что это такое, схема устройства кровли и тонкости монтажа

Ендова крыши — что это такое, размеры, фото, виды ендовы кровли, монтаж

Конструкция скатной крыши состоит из ряда взаимосвязанных элементов, каждый из которых выполняет свои функции.

Ендова крыши – одна из таких частей. Устанавливается ендова на внутренних углах скатов и предназначена для стока воды от дождя и талого снега. Здесь вы узнаете, что такое ендова на крыше.

Другое название ендовы — разжелобка. Этот термин более понятный и полностью описывает функции элемента кровли. Увидеть ендову можно на любой сложной скатной крыше, независимо от материала покрытия.

Виды ендов на крыше

В зависимости от конфигурации крыши и материала кровли, используются ендовы нескольких видов.

Самые простые и распространенные — открытые. Такой желоб находится между элементами покрытия кровли и хорошо заметен на крыше. Вода свободно стекает непосредственно по желобу в водосточную систему.

Закрытая ендова укладывается под покрытие, которое по центру желоба образует шов. Элементы кровли укладываются встык, и вода стекает по образовавшейся впадине. Выглядят такие желоба более эстетично и исправно выполняют свои задачи.

Ендовы переплетенные — те же закрытые желоба, но детали кровельного покрытия соединяются внахлест или встык со смещением шва и продолжают характерный рисунок кровли. Такие ендовы используются на крышах, покрытых битумными материалами или с крутыми скатами.

На вопрос, что такое ендова на крыше, можно ответить так: это закрытый или открытый желоб, по которому стекают дождевые и талые воды. Ендовы несут некоторую механическую нагрузку, поэтому усиливаются элементами каркаса крыши. Под каждый из кровельных материалов выполняется свой вариант каркаса, поэтому и монтаж ендов несколько отличается. Единственное общее для всех материалов то, что открытые желоба не требуют дополнительной гидроизоляции, а закрытые и переплетенные защищаются гидроизоляционными материалами.

Что такое ендова крыши и способы ее монтажа

Что такое ендова крыши? Это место для стока дождевой воды с двух скатов.

Повышенная нагрузка выдвигает особые требования, как к прочности, так и к гидроизоляционным свойствам узла. Также это полноценный декоративный элемент кровли. Он должен по внешнему виду гармонировать с покрытием крыш и только подчеркивать их красоту.

Установка ендовы на крыше из металлочерепицы

Монтаж разжелобки с покрытием крыши из металлочерепицы не отличается сложностью, но требует точного выполнения всех технологических операций. Также важен выбор материала.

Ведь что такое ендова кровли? Это узел, который испытывает повышенные нагрузки и по прочности должен превышать материал кровли.
Замена ендовы в любой кровле — процесс сложный и дорогостоящий. Если желоб проржавел, появились трещины и другие дефекты, то быстро начнет протекать потолок. Влага стекает с двух скатов и даже при небольшом дожде в желобе набирается значительно большее, чем на элементах покрытия крыши.

Для ендов металлочерепицы и профнастила нельзя использовать желоба из обычной оцинкованной стали. Такой металл менее долговечный, чем металлочерепица, покрытая полимером. Для этого нужно покупать специальные готовые желоба, входящие в комплект кровельных материалов. Это упростит монтаж и даст гарантию, что разжелобку не придется менять через 5 – 10 лет. В случае металлочерепицы, для замены придется разбирать два смежных ската почти полностью.

Осознав, что такое ендова на крыше, необходимо подойти к монтажу узла со всей серьезностью. Монтаж производится по такому плану:

Установка по обрешетке досок, формирующих желоб;

Укладка готовых элементов ендовы, начиная снизу вверх, нахлест — до 30 см;

Нижняя планка отбортовывается по карнизу;

Установка уплотнителя по периметру желоба;

Укладка металлочерепицы, края покрытия обрезаются на расстоянии 6 – 10 см от оси разжелобки;

Опционально – укладка декоративной панели над ней.

Детали ендов крепятся к доскам при помощи стандартных саморезов с таким же шагом, как и крепление элементов кровли. Но необходимо соблюдать дистанцию от оси желоба — она должна быть не менее 25 см, чтобы стекающая со скатов вода не попадала в отверстия под саморезами. Хотя метизы и оснащены специальными прокладками, потоки воды достаточно интенсивны и со временем протечки неизбежны.

Установка ендовы на керамическую черепицу

Монтаж желоба для керамического покрытия крыши достаточно сложный процесс. Большой вес материала кровли требует мощного основания, которое относится и к разжелобкам. Что такое ендова — это полноценный узел конструкции крыши, который не должен быть слабым звеном, а наоборот, выдерживать усиленные нагрузки. Как механические, так и от атмосферных осадков.

В месте укладки формируется сплошной желоб из обрезной доски со сторонами не уже 35 см от оси. По желобу устанавливается гидроизоляционная лента, желательно самоклеящаяся, без стыков и разрезов. Если стыка избежать нельзя, то отрезки ленты укладываются внахлест с заходом в 15 см. Лента наклеивается снизу вверх.

Полезное видео на тему “что такое ендова крыши”:

Поверх ленты устанавливается алюминиевый окрашенный желоб или стальной с полимерным покрытием. Цвет желоба подбирается к цвету черепицы. Закрепляется желоб при помощи оцинкованных гвоздей на расстоянии 25 – 30 см от продольной оси. По обеим сторонам стока наклеивается поролоновый уплотнитель и только затем укладывается черепица. Плитки кровельного материала отрезаются по линии ендовы. Срезы подкрашиваются специальным пигментом. Похожая технология применяется для монтажа желобов для другого распространенного кровельного материала — шифера. Обычно ендова открытая, поэтому нет необходимости в дополнительной гидроизоляции.

Битумная черепица

Учитывая особенность монтажа гибкой черепицы на сплошную обрешетку из доски, фанеры или иного листового материала, обустройство водостока не столь трудоемкое, как с другими видами кровли. Что такое ендова на крыше — по сути, это внутренний угол между смежными скатами. Укладка кровельного материала и элементов желоба производится на уже готовый каркас, в котором внутренние углы формирует жесткая сплошная обрешетка.

Для монтажа достаточно настелить ендовый ковер из специального водонепроницаемого материала и закрепить его на обрешетке гвоздями. Гвозди прибиваются на расстоянии 25 см от оси с шагом в 10 см. Если длина конструкции превышает 10 метров, то стандартный ковер придется укладывать внахлест. С заходом в 15 см и стыки промазывать битумной мастикой.

Гибкая черепица укладывается обычным способом, но в зоне внутреннего угла используется битумная мастика и гвозди. Ендовы можно монтировать как открытые, так и закрытые и переплетенные. Листы легко режутся и изгибаются.

Монтаж ендовы на крыше из композитной черепицы

Монтаж ендовы крыши для этого материала мало отличается от установки желоба для керамической черепицы. Устанавливается желоб на планки контробрешетки и закрепляется специальными крепежами — кляймерами. Кромки листов черепицы заводятся на ендову и отгибаются вниз. Все работы должны выполняться строго по рекомендации производителя.

что это такое, фото, схема, устройство

Чтобы вода не попадала под кровлю, используется специальный элемент под названием ендова.

На простой двухскатной крыше устанавливать его нет необходимости. Если кровля имеет сложную конфигурацию, то планки ендовы устанавливаются в обязательном порядке.

Этот конструктивный элемент необходим, чтобы обеспечить отвод осадков за пределы кровельной системы.

Назначение ендовы

Высокие темпы индивидуального жилищного строительства сформировали повышенный спрос на кровельные материалы и оригинальные проекты крыш.

Нередко, чтобы дом обладал индивидуальными особенностями, проектируется крыша сложной формы.

Собственнику дома приходится вникать и разбираться, что такое ендова кровли и каким способом такие элементы устанавливаются.

Важно уяснить, что при обустройстве внешне привлекательной крыши ендовы или разжелобки приходится устанавливать в обязательном порядке.

Несложный расчет показывает, что чем сложнее конструкция кровли, тем большее количество разжелобков приходится монтировать.

На этапе проектирования необходимо уделить особое внимание кровельной системе.

Монтажники на основе представленных чертежей должны однозначно представлять, как правильно установить ендовы в обозначенных узлах конструкции.

Любая кровельная система с полным основанием называется ендовая, когда у нее присутствует соединение скатов.

Чаще всего встречаются следующие виды примыканий, вид сверху:

  • Г-образное;
  • крестообразное;
  • Т-образное.

Конкретная схема выбирается при проектировании дома.

Видео:

При этом важно, чтобы стропильная система обладала достаточной жесткостью, иначе кровля будет постепенно расшатываться и пропускать дождевые и талые воды.

Применяемые конструкции

Кровля считается одним из основных элементов любого здания. Чем интереснее и привлекательнее внешние очертания крыши, тем сложнее ее монтировать.

Под стропильную систему выбирается определенное устройство ендовы.

На разжелобок, который расположен на стыке двух кровельных плоскостей, действует более высокая нагрузка, чем на другие участки крыши.

Чтобы обеспечить достаточную надежность кровли, применяются два вида этого элемента – ендова нижняя и верхняя.

Нижний элемент представляет собой пластину, которая имеет тот же угол сгиба, что и сопряжение кровельных скатов.

Ендова верхняя крепится на завершающем этапе и служит декоративным элементом.

Для изготовления ендовы чаще всего используется тот же материал, из которого собирается крыша. Если кровельным материалом выбран шифер, то изделие формуют из оцинкованного железа.

При монтаже кровельной конструкции используются ендовы следующие вида:

  • закрытая;
  • открытая;
  • переплетенная.

Установка ендовы закрытого типа выполняется на кровлях со скатами под большим углом наклона. При таком решении дождевая и талая вода равномерно стекает с крыши без помех и задержек.

Важно отметить, что в желобах, по которым отводятся потоки воды, не скапливается опавшая листва и прочий мусор, препятствующий нормальному водоотведению.

Устройство ендовы открытого типа обеспечивает сток воды по пологим скатам крыши (см. фото).

Как правило, стыки кровельных плоскостей имеют минимальный зазор. На всей длине стыка под кровельный материал укладывается и крепится разжелобок.

Когда крепится ендова для мягкой кровли, то специалисты рекомендуют проложить дополнительный гидроизоляционный слой из рубероида.

Когда кровельные листы переплетаются один с другим, применяется соответствующий тип разжелобка.

И при этом конструктивном решении гидроизоляция укладывается в обязательном порядке. Вид устройства ендовы крыши выбирается на этапе проектирования кровельной системы.

Монтажные работы

Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.

Весь процесс разделяется на следующие этапы:

  • установка стропильной системы;
  • фиксация обрешетки и крепление ендовы;
  • монтаж кровельного материала.

Эта классическая последовательность действий при возведении любого индивидуального дома.

В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.

Установка стропил

Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.

Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.

На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.

В процессе установки и крепления стропил особое внимание уделяется на участки примыкания мансардных окон, террасы или веранды.

Именно на этих местах и укладывается ендова, что важно помнить производителю работ.

Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.

С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.

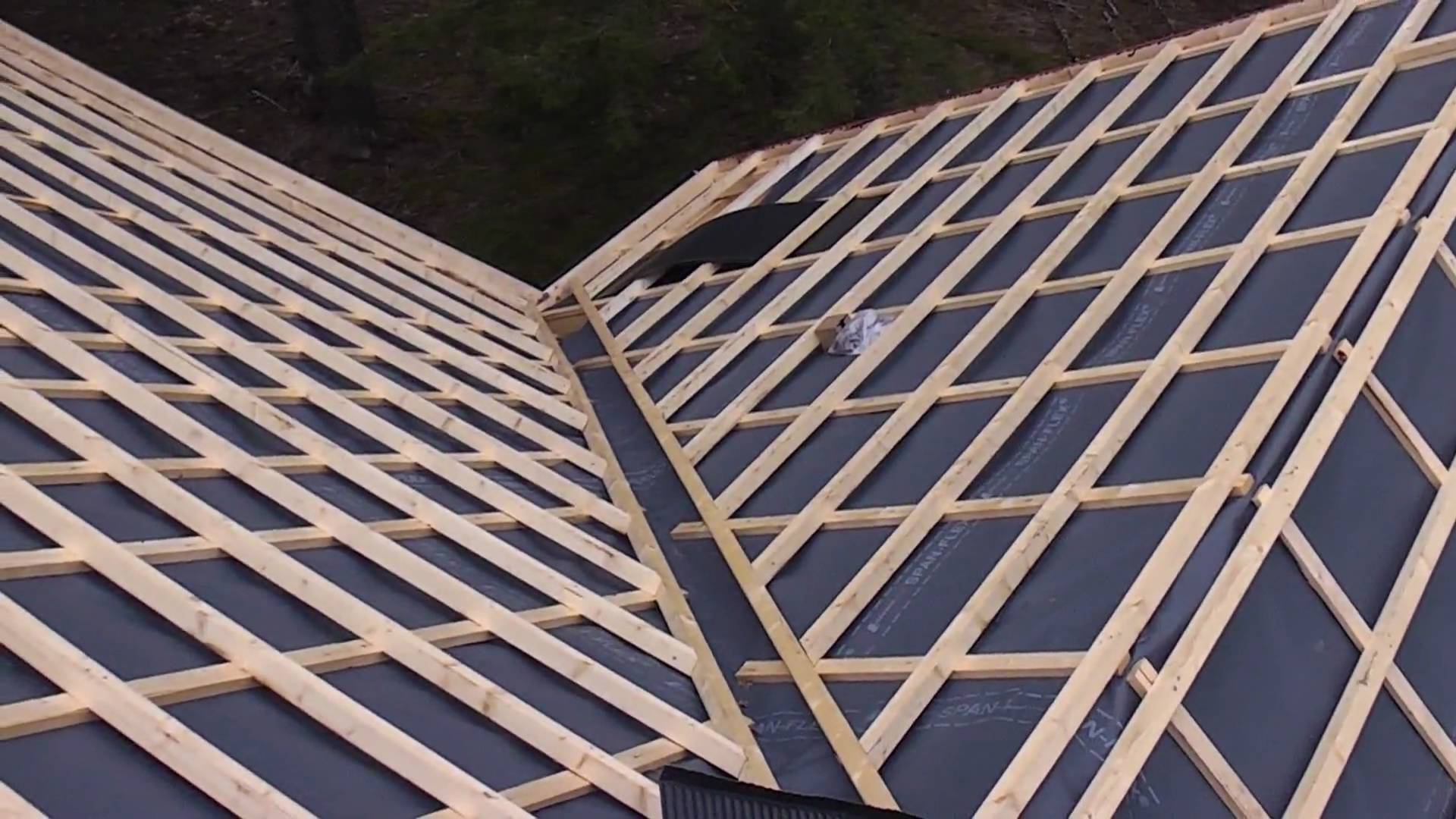

Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.

Видео:

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.

Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.

Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.

Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.

Монтаж кровли

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.

Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.

Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.

По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.

Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

Затем на этот желоб крепится нижняя ендова.

При монтаже выдерживается необходимая величина нахлеста и тщательно герметизируются стыки.

Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.

Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.

В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.

На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.

Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.

Видео:

Важные нюансы

Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями. Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.

Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.

Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.

Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.

Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.

Видео:

Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.

Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.

Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.

Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.

Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.
