Зачем нужна ендова: что такое ендова и для чего она используется

Что такое ендова, ее виды и особенности устройства

При строительстве дома и устройстве крыши не бывает малозначительных элементов. Если домовладелец планирует создать надежную и долговечную кровлю, он обязан учесть все нюансы ее проектирования и монтажа. Особого внимания требуют крыши сложных конфигураций. Одним из ключевых элементов такой кровли является ендова.

Что такое ендова? Этот элемент кровли представляет собой соединение, образуемое углом между плоскостями скатов. Основной задачей ендовы является отвод воды с крыши. При выпадении осадков на ендовы приходится большая часть нагрузок, вот почему ее качественный монтаж особенно важен при проведении кровельных работ.

Разновидности ендов

Существует несколько видов ендов, которые различаются своим расположением и выполняемыми функциями. Так, различают нижнюю и верхнюю ендовы. Нижняя ендова призвана защищать стык от попадания влаги в подкровельное пространство. Она отличается подгибами у краев, которые служат для предотвращения перелива воды. Верхняя ендова является декоративным элементом, предназначенным для маскировки стыков профлиста и металлочерепицы. В соответствии с ее наименованием определяется и ее расположение: верхняя ендова располагается поверх листов кровельного материала. Чаще всего она изготавливается из того же материала, что и основной материал кровли, и в тех же цветовых решениях.

Распространена и другая классификация ендов: они делятся на открытые, закрытые и переплетенные. Открытые ендовы монтируются таким образом, что вода может самостоятельно стекать вниз. Более сложное устройство имеют закрытые и переплетенные ендовы. Они предназначены для крыш с крутыми скатами и перекрученными панелями. Для монтажа таких ендов в обязательном порядке требуются дополнительный гидроизоляционный слой и сплошная обрешетка.

Переплетенная ендова в отличие от закрытой имеет не просто уложенные, а еще и переплетенные ряды. Открытую ендову проще монтировать, но переплетенная выглядит более эффектно и эстетично.

Особенности монтажа ендов

Самым востребованным материалом для устройства указанного кровельного элемента являются металлические листы. Оцинкованная сталь позволяет существенно продлить срок службы конструкции. Как уже было сказано, ендовы включают верхнюю и нижнюю планки. Нижняя планка защищает стыки, образуемые отрицательными углами скатов, и устанавливается до укладки кровельного материала. Верхняя ендова устанавливается после завершения монтажа кровельного материала.

Перед началом монтажа необходимо устроить деревянный настил. Для этих целей используется доска, прошедшая обработку антисептиком. Укладка желобков ендовы производится сверху вниз с нахлестом в 8-10 сантиметров. Это важно для надежного крепления краев. Так как на ендову приходится основная нагрузка по отводу влаги, то под ней должна располагаться сплошная обрешетка и слой гидроизоляции по всей длине желоба.

Обязательными элементами для устройства ендовы являются:

– алюминиевый ребристый желоб;

– поролоновая полоса;

– герметизирующая лента, которая необходима для плотного примыкания ендовы.

Даже качественный монтаж ендовы и других кровельных элементов не устраняет необходимости проводить регулярные ремонтные работы. Срочный ремонт нужен при обнаружении протечек. Частой причиной появления протечек ендов служит неправильно установленная гидроизоляция, которая является или слишком узкой, или недостаточно глубоко установленной.

Ремонт ендовы – достаточно трудоемкий процесс. Для этого предварительно нужно снять кровельный материал в районе протечки и заняться ремонтом гидроизоляции. Дополнительную защиту после восстановления гидроизоляционного слоя помогает создать использование герметика.

Еще одной причиной появления протечек ендов может служить застревающий снег и лед. Решить эту проблему помогает система подогрева для ендовы и воронок водостока.

При планировании кровельных работ следует заблаговременно позаботиться о проработке всех нюансов. Нужно составить детальный план кровли, где будет указано расположение мансардных и слуховых окон, ендов и других элементов. Только после этого можно начинать монтаж, позволяющий создать идеальную кровлю, которая будет надежно служить в течение долгого времени.

Ендова, что это такое, ее устройство и разновидности + Видео

Сегодня никого не удивишь обычной крышей со скромными двумя скатами. Многим застройщикам хочется чего-то покреативнее, и они выбирают проекты домов со сложной кровлей. Ну, например, шатровой или вальмовой – обе они выглядят очень красиво. Однако замысловатая форма крыши и требует дополнительных элементов. Сегодня мы расскажем об одном из них, носящем имя ендова — что это такое, интересует многих, кто только начинает разбираться в строительстве крыши дома.

Что представляет собой ендова и ее назначение

Итак, ендова – это соединительный элемент между двумя плоскостями сложной крыши в месте ее излома. Но, в отличие от конька, ее ставят там, где кровельные скаты стыкуются друг с другом, образуя отрицательный угол.

Назначение ендов простое: не допустить попадания под кровлю воды и различного мусора.

По сути, они служат своеобразными желобами, помогающими удалить всё это с крыши. Чем более сложной является конфигурация кровли, тем больше у нее стыков. Соответственно, и таких защитных желобов также потребуется больше.

Крыши, требующие монтирования таких элементов, могут быть самыми разнообразными. Обычно ендовы ставят на крестообразные крыши, а также на выполненные в виде букв «Г» или «Т». Популярнее всего Т-образные кровли. Не следует забывать и об изгибах кровли, которые могут иметься на выступающих окнах мансарды или слуховых окошках. Кстати, учтите, что увеличение сложности конструкции крыши достаточно сильно отразится на стоимости работ. И обслуживать в дальнейшем затейливую крышу тоже будет не очень дешево.

Чтобы ничего не упустить, желательно составить подробный план, где указаны все примыкания крыши. Этот план затем разбивают на отдельные прямоугольные и квадратные части. Прямоугольник самого большого размера – это сам дом, а пристройки обозначены квадратиками и прямоугольниками меньшего размера. Обозначив прогоны, соединяют углы крыши дома с углами крыш пристроек. Вот так заранее и определяются места наших будущих желобов.

Важно: если неправильно продумать устройство ендовы, можно слишком дорого за это заплатить. Причем результатом могут стать не только ручьи воды с потолка, но даже обрушенная кровля. Такое вполне возможно, если снег не будет удаляться с крыши, а накопится на ней в больших количествах. Поэтому стоит посоветоваться со специалистами, которые учтут и ветровые нагрузки, и осадочные. Все ведь помнят поговорку о том скупом, который заплатил дважды.

Как устроены разные типы ендов

Различают два вида ендов — нижнюю и верхнюю. Нижняя должна обеспечивать надежность и герметичность, а верхняя, в основном, выполняет декоративную функцию. Поэтому нижняя ендова выполняется из прочной оцинкованной стальной полоски, защищающей от воды пространство под кровлей. Края этой широкой фальшендовы (именно так ее еще называют) загнуты, чтобы вода не переливалась. А нижний ее край расположен над карнизом.

Планка нижней ендовы.

Ну, а верхняя планка, выступающая над нижней на 15 или 20 сантиметров, призвана красиво прикрыть места соединения. Ей ведь не обязательно быть прочной, и она обычно делается из материала кровли, а монтируется лишь после полной укладки покрытия крыши.

Планка верхней ендовы.

Чтобы ендова не провисала, под нее ставят сплошную обрешетку из обрезных досок, обработанных антисептиком. Это помогает выдерживать большие нагрузки (в виде снежных сугробов, например). В некоторых случаях на обрешетку настилают гидроизоляцию.

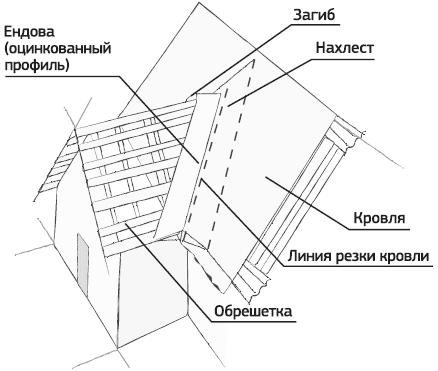

Устройство ендовы.

Стыки кровельных плоскостей, прикрытые ендовой, могут соприкасаться или соединяться тремя разными способами. Соответственно, и ендова по способу монтажа может быть открытой, закрытой или переплетенной (сочлененной).

#1. Ендова открытая – самое простое решение. Вот только использовать ее возможно лишь на кровлях, отличающихся не очень крутыми скатами. При таком способе монтажа кровельные стыки имеют зазор, в котором и располагается наш желобок. Его крепят кровельными саморезами, вкрученными через 30 сантиметров. Монтаж нижней ендовы начинают снизу вверх. Для надежности под низ подкладывают гидроизоляцию. В завершение монтируется декоративная ендова верхняя (снизу вверх, с десятисантиметровым нахлестом отдельных частей).

#2. Ендова закрытая используется на крышах, у которых углы между кровельными плоскостями острые. Стыки кровельного материала в данном случае плотно соединяются друг с другом, проходя над ендовой.

#3. Ендова переплетенная также полностью закрыта кровлей, но отдельные ряды листов кровли, на соседних плоскостях, переплетаются между собой.

Выбор типа ендовы зависит как от угла наклона ската и используемого кровельного материала.

О недостатках и преимуществах всех трех типов ендов

У открытой ендовы:

• Простой и очень быстрый сток воды и стаявшего снега с крыши;
• Монтаж отнимает немного времени;

Но:

• Внешний вид открытого желоба не так презентабелен, как у элементов закрытого или сочлененного вида.

У закрытой или переплетенной ендовы:

• Весьма привлекательный внешний вид.

Но:

• Монтаж происходит дольше, чем при открытом способе.

Вот мы и рассмотрели, что такое ендова кровли. Как видите, у нее только название хитрое и не всем известное, а суть весьма проста. И без этого важного элемента кровли обойтись нельзя никак, иначе потечет крыша в очень скором времени.

Видео. Устройство Ендовы
