Доброго времени суток, дорогой читатель! Каждый из нас сталкивался с системами дымохода и вентиляции. Порой бывает, что вентиляционная система не справляется с возложенной на неё функцией, тяга бывает недостаточной, что заметно затрудняет проветривание помещения. Важным элементом вентиляционной конструкции является зонтик для вытяжной трубы. В этой статье мы расскажем для чего он предназначен, какие есть разновидности и как правильно выполнить монтаж данного изделия.

Что такое зонт дымохода и зачем он нужен

Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

Выполняет несколько основных функций:

  1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
  2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
  3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
  4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ. При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн.

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Существует несколько видов изделий, которые устанавливают на трубу. Они отличаются своим устройством и принципом работы. Можно выделить основные из них: зонт, флюгарка, колпак, оголовок и дымник. Что такое зонт, мы уже разобрали, теперь давайте дадим определение остальным понятиям.

Флюгарка – зачастую это декорационный элемент, в виде птицы или дракона. Флюгарка устроена таким образом, что имеет вращающий элемент, то есть крутится от потоков ветра. Основное её предназначение усиление вывода воздуха из дымохода, то есть увеличение тяги.

Дымник – в простонародье это любое устройство украшающее трубу.

Колпак – устройство которым принято украшать и защищать именно горловину трубы, то есть является своеобразным продолжением дымохода. Крепится к внешней части трубы с помощью кронштейнеров.

Оголовок – данное устройство является самым сложным по своей конструкции. Потому что оголовок — это не просто верхушка трубы, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Оголовник достаточно сложно изготовить самостоятельно, но можно найти большой выбор конструкций в специализированном магазине.

Как мы с вами видим каждое устройство имеет свое предназначение и функции. Дополнительно отличается друг от друга внешним видом и стоимостью.

Виды вентиляционных зонтов

Зонт на трубу предназначен для систем дымохода и вентиляции. Существует несколько разновидностей колпака, в зависимости от его формы, давайте рассмотрим основные.

Круглые

Зонтик круглой формы устанавливают на оголовок вентиляционной трубы. Благодаря своей форме они имеют хорошую защиту от осадков, также дополнительно их оснащают сеткой во избежание попадания посторонних предметов в систему вентиляции. Производят такие зонты в основном из стали и меди.

Прямоугольные

В отличие от круглого имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на утепленную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также может быть защищено сеткой.

Канализационные

Такой вид зонта устанавливается на канализационные трубы, и кроме основных функций дополнительно регулирует давление в трубе. Материалом для изготовления выступает ПВХ, благодаря чему он выдерживает до плюс 60 градусов по Цельсию.

При крепеже используют раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечки.

Вентиляционные

Вентиляционный вытяжной зонт устанавливается внутри помещения над плитой или газовым шкафом. Его предназначение – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащается вентилятором и фильтром, что помогает более качество очищать воздух и устранять лишние запахи.

Есть два основных типа вентиляционного зонта:

  1. Пристенный – устанавливаются и крепятся на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
  2. Центральный – устанавливаются в помещениях, где есть несколько источников требующих вентиляцию, зачастую это рестораны и кухни общепита.

Дефлектор/колпак

Это специальный вид зонта, устанавливающийся на верхушку дымохода. Основное его предназначение — это увеличение тяги в системе. Дефлектор имеет высокие аэродинамические свойства и работает по закону Бернулли. Наличие такого зонта на вентиляционной системе заметно увеличит эффективность тяги.

Как выбрать

При выборе вытяжного колпака вам требуется исходить из функций, для которых он будет предназначен.

Выбирая вентиляционный зонт стоит обратить внимание на такие характеристики:

  1. Размеры. Для выбора размера исходите из того, чтобы ширина была на 10 сантиметров больше поверхности, для которой он будет установлен.
  2. Температура в помещении. При выборе стоит учитывать температуру поступающих в дымоход паров и газов. По данному пункту лучше воспользоваться консультацией специалиста.
  3. Расход воздуха. Данный показатель высчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и озвучьте специалисту.
  4. Скорость воздуха и сопротивление. Воздухообмен зонта должна быть от 0,8 до 1,5 метров в секунду. Если показатель скорости будет ниже, это заметно снизит качество работы.

При выборе обратите внимание в первую очередь на вид зонта, который вам требуется (смотрите выше), и уже при покупке и изготовлении исходите из данного параметра.

Как смонтировать

При монтаже зонтика трубы вам потребуется использование крепежных элементов, их нужно будет подобрать исходя из выбранной конструкции зонта и толщины дымохода. Так же при выборе дымника не забудьте про диаметр трубы, они должны быть идентичны.

Работы будут проводиться на крыше дома, поэтому если у вас нет хорошей лестницы и длинной переноски для дрели, воспользуйтесь услугами специалиста.

Как сделать своими руками

Изготовление вытяжного колпака для трубы, процесс несложный и простой. Перед тем как приступить к работе стоит выбрать схему и снять размеры самой трубы.

Схемы и размеры

В просторах интернета вы сможете найти огромный выбор схем для монтажа крышного вентиляционного зонта. Перед тем, как приступить к работе обязательно ознакомьтесь с таблицей размеров, которую используют на схемах.

Перед тем как приступить к работе рекомендуем выполнить модель из бумаги и проверить соответствие размеров.

Мы предлагаем вашему вниманию один из самых простых зонтов, который состоит из основания цилиндрической формы, крыши в виде конуса и трех лапок-держателей.

Подготовка материала

Важным элементом любой работы является подготовка. Для изготовления вам потребуется:

  • лист оцинкованной стали;
  • лист картона;
  • карандаш;
  • линейка;
  • циркуль;
  • ножницы для металла;
  • болты с гайками или заклепки.

Выбор конструкции

Мы предлагаем две самые простые конструкции, и приводим их на рисунке (рис. 1). Отличие данных схем, в форме крыши которая будет изготовлена. В зависимости от выбранного рисунка используйте такие размеры:

Исполнение 1.

АБНН1
25452415
50904025
10018081,153,8

Исполнение 2.

АББ1Б2НН1
254540724025
5090801449363,8
8014410018099,563,8

Размер вы подбираете исходя из вашей трубы, мы приводим для вас основные размеры, если вы не смогли найти подходящий, воспользуйтесь другой схемой (найти легко сможете в просторах интернета).

Порядок действий

Работы проводите в следующем порядке:

  1. На листе картона произведите чертеж каждой части конструкции.
  2. Вырежьте каждую деталь, это будет своеобразный макет.
  3. Перенесите эти изображения на металл, и изготовьте деталь посредством использования ножниц.
  4. Произведите крепление металла между собой с помощью болтов или заклепок.
  5. Произведите соединение ножки и крыши с помощью изготовленных лапок.

Простой и надежный дымник готов! Он сможет прослужить много лет если будет крепко закреплен к дымоходу. Но все же если вы возлагаете на него большой список функций, лучше обратится в специализированный магазин.

На этой прекрасной ноте мы с вами закончим знакомство с вытяжными зонтами, надеемся, что статья была полезной и смогла ответить на интересующие вас вопросы. Подписывайтесь на наши статьи и делитесь полезной информацией со своими друзьями в социальных сетях!

какой лучше, как сделать зонтик на дымоход или вентиляционную трубу, колпачки на вентиляцию


Содержание:

Особенности приспособления и его назначение
Разновидности дымников
Как сделать зонт: заготовка материала
Выбор геометрии зонта на трубу
Процесс изготовления


Трубы, расположенные на крышах старинных домов, довольно часто имеют изящное архитектурное украшение, которое прикрывает дымоход и регулирует дымоотвод. Это защитное приспособление называется дымником или зонтиком и имеет множество моделей, среди которых можно встретить настоящие произведения искусства. Для тех, кто является обладателем печи, камина или бани, есть возможность своими руками изготовить такое полезное и функциональное украшение, как зонт на трубу дымохода.


Особенности приспособления и его назначение


Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу. Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита как зонтик на трубу дымохода.


Помимо защитной функции зонтик имеет следующее предназначение:

  • Фиксирует и укрепляет кирпичную или каменную кладку.
  • Предотвращает разрушение верхней части трубы.
  • Отводит конденсатные образования и излишки влаги.
  • Делает законченным внешний вид трубы и всей кровли.



Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: «Какой оголовок трубы дымохода сделать и как его установить»). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы.


Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

Разновидности дымников


Даже выполняя одну и ту же функцию, зонтик для трубы дымохода может иметь совершенно разную форму. Все зависит от стиля строения, материала, используемого для изготовления зонта и функциональных особенностей. Например, крышу здания, выполненного в силе модерн, может украсить плоский зонтик, имеющий строгую геометрическую форму, а кровлю усадьбы в русском стиле украсит дымник с изящной резьбой.


Самыми распространенными считаются следующие виды зонтиков на трубу:

  • Колпак, выполненный в форме цилиндра или конуса.
  • Флюгарка с четырьмя или шестью скатами.
  • Плоский зонтик, у которого отсутствует дополнительное оформление.
  • Дымник с флюгером или фигурой животного.
  • Флюгарка, оснащенная дверкой или крышкой.



В большинстве случаев защитный козырек, включая зонт на вентиляционную трубу, делают из стальных листов с оцинкованным или полимерным покрытием, способным защитить материал от ржавчины (прочитайте также: «Как сделать и установить грибок на трубу вентиляции – правила устройства»). Также может использоваться медь, чугун или алюминий. Главным качеством используемого материала являются повышенные прочностные характеристики, а также устойчивость к резкой смене температуры и повышенной влажности.


Сооружение зонта на дымоходную трубу – процесс не сложный. Главное – иметь фантазию и необходимый материал. Однако очень часто возникает вопрос, как сделать зонтик на трубу своими руками. Правильно подойдя к процессу, можно получить красивую конструкцию, которая преобразит внешний вид всего строения в лучшую сторону.

Как сделать зонт: заготовка материала


При отсутствии необходимого опыта в работе с металлом лучше всего сделать выкройку оголовка из листа бумаги, а потом перенести чертеж на металл. При этом стоит помнить, что стальной лист резать сложнее, чем бумагу, поэтому рекомендуется использовать минимальное количество ажурных элементов.


Чтобы изготовить простой, без лишних украшений, зонт на трубу вентиляции, нужно приготовить следующее:

  • Лист из оцинкованной стали.
  • Профильные металлические уголки.
  • Крепежные элементы.


Предварительно выполняют замеры трубы, так как оголовок должен немного покрывать ее края. Это предотвращает попадание воды внутрь дымохода. Читайте также: «Как устанавливать вентиляционные трубы на крышу – детальная инструкция».

Выбор геометрии зонта на трубу

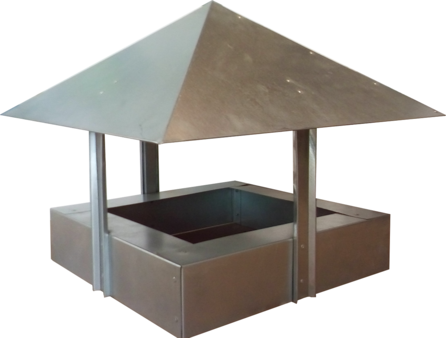

Самая простая конструкция зонтика – четырехгранная пирамида. Для ее изготовления необходимо согнуть прямоугольный стальной лист по обеим диагоналям. В результате получится миниатюрная копия традиционной четырехскатной крыши. Однако крепление стоек к такому козырьку может вызвать некоторые затруднения, например, использование дополнительных уголков и отверстий.


Можно выполнить более простой дымник аналогичной формы, делая минимальное количество сгибов и разрезов.

Процесс изготовления


Размеры, снятые с трубы, копируют на металлический лист и вырезают полученный прямоугольник. Для проверки размеров нужно согнуть заготовку дугой и проследить, чтобы отверстие в трубе было полностью закрыто. В каждом из четырех углов прямоугольника необходимо высверлить маленькие отверстия и прикрепить заготовленные металлические уголки, которые сыграют роль стоек. Зонтик простой формы можно считать готовым. Читайте также: «Как сделать искрогаситель на трубу – принцип работы и способы монтажа».



Теперь необходимо закрепить изделие на трубе, используя два способа:

  • Сооружая проволочный каркас на металлической трубе.
  • Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.


При желании можно декорировать самодельные колпачки на трубы, здесь фантазия мастера не имеет границ. Самым простым способом является красивое оформление краев дымника: методом волнообразной обрезки или с помощью разрезов и подгибания лепестков.


Таким образом, уделив время на изготовление зонтика, можно продлить эксплуатационный срок дымоходной трубы, а кровле придать законченный вид.
