Как отремонтировать доводчик двери видео: Ремонт доводчика двери своими руками если вытекло масло: видео

Ремонт доводчика двери своими руками если вытекло масло: видео

Дверные доводчики установлены практически на всех входных дверях. Они могут иметь различную конструкцию: от простой пружины до современного механизма. Как правило, доводчики долговечны, но тем не менее в их работе возможны поломки. Тип ремонта доводчика зависит от причины его неисправности, которые могут возникнуть вследствие воздействия атмосферных осадков, неправильного подбора механизма или же из-за отсутствия ухода. Какова бы ни была причина, вы можете ее устранить самостоятельно. Здесь вы сможете узнать, как отремонтировать доводчик двери.

Доводчики для входных дверей: виды механических устройств

Учитывая способ и место крепления доводчиков для входных дверей, их разделяют на следующие группы:

• верхние доводчики;
• нижние (напольные) доводчики;
• скрытые (рамные) доводчики.

Верхние доводчики достаточно распространенные и универсальные дверные устройства. В основном используют такие дверные доводчики для входных дверей в здание. Отличаются несложным монтажом: скользящая тяга и рычаг фиксируются на перемычке дверной коробки, а корпус — на внутренней верхней поверхности полотна двери.

Устройство доводчиков дверей верхнего крепежа, предлагаемых разными изготовителями, может отличаться принципом функционирования. Популярностью пользуется механизм с рычажным приводом и зубчатой шестерней. Другой актуальный вариант — доводчик со скользящей тягой и кулачковой шестерней.

Что касается скрытых доводчиков для межкомнатных дверей, то их монтируют на этапе производства самих дверей, нижние доводчики устанавливают в полу, делая их почти невидимыми.

Деформирование штанги

Гораздо проще заметить изменения в рычажном узле, речь идет в первую очередь о штанге. Эта деталь находится на самом видном месте, поэтому время от времени следует обращать на неё внимание и проверять состояние механизма. Если возникли малейшие повреждения, нужно как можно скорее отремонтировать рычаг.

Как отремонтировать испорченную штангу на доводчике двери:

• Если деталь покрылась ржавчиной, это свидетельствует об использовании для её изготовления обычной стали. В таком случае нужно провести зачистку от коррозионных образований и обработать детали механизма специальной защитной смазкой.
• Если возник надлом, дефект можно устранить посредством применения метода сварки. Швы нужно зачистить до состояния идеально ровной поверхности.
• Искривления и изгибы также можно устранить самостоятельно. Для этого деталь выравнивают с помощью молота, однако существует риск того, что штанга лопнет от нагрузки на неё.
• Если же повреждения слишком явные и устранить их довольно трудно, лучше всего приобрести новую запчасть и заменить сломанный фрагмент.

В некоторых случаях может потребоваться полная замена штанги

При покупке обратите внимание на такие характеристики, как размер детали, способ её крепления и форма посадочной части, они должны соответствовать используемой модели доводчика.

Устройство и принцип работы дверного доводчика

В устройство дверного доводчика входят рычажная тяга и непосредственно корпус с механизмом, позволяющим двери принять закрытое положение. Механизм состоит из довольно мощной пружины, сжимающейся вследствие усилия привода поршня. Пружина, выполненная, как правило, из стали, заключена в особую капсулу. Капсула содержит масло, которое при возвращении пружины в первоначальное положение, перемещается по гидравлическим каналам в рабочую емкость. Такая технология обеспечивает плавное и мягкое закрывание двери. Регулировка доводчика двери осуществляется за счет специально предназначенных винтов, находящихся в торце корпуса. Винты при вращении меняют поперечное сечение каналов, что влияет на скорость перемещения масла и соответственно на темп закрытия двери.

Доводчик дверей ремонт.

Что делать если вытекло масло из доводчика?

Одно из самых частых поломок дверного доводчика является его утечка масла Каковы же причины утечки масла для жирных доводчик дверей

Причина в большинстве случаев только одна на истирание резиной прокладки которая защищает доводчик от вытекания.Можно ли отремонтировать дверной доводчик?  — конечно, всё поддаётся ремонту и чтобы получить двойную служба доводчика,  потребуется немножко замарать руки.

Сейчас я вам расскажу что потребуется для ремонта доводчика.

• — две отвёртки
• — инструмент для снятия стопорных колец
• — трансмиссионное масло
• — колечко уплотнительное по диаметру соответствующие вашему доводчику 2 штуки
• — тиски или вертикальная доска чтобы закрепить доводчик.

Для того чтобы отремонтировать доводчик Вам потребуется его разобрать. Поэтому подготовьте место, приготовьтесь к утечке масла если оно там осталось и давайте приступим. Удобно будет зафиксировать доводчик в тисках. Теперь после снятия стопорных колец Вы можете вытащить основной привод который толкает рычаг доводчика это оказывается шестеренка с запрессованным в неё квадратом на котором крепится рычажная тяга.

Она достаточно легко вытаскивается иногда её придётся постукивать его для того чтобы выбить, иногда можно воспользоваться тягой самого доводчика дверей и шатая влево-вправо расшатать и вытащить эту втулку.  В месте где вы вытащили втулку вы найдете резинки там находятся внутренние пазы из этих пазов уплотнительные кольца (смотреть на фото) нужно вытащить и вставить новые уплотнительные кольца. Желательно использовать бензомаслостойкие резиновые кольца это увеличит срок службы «нового» отреставрировано доводчик.

После этого доводчик можно собирать, вставляется вращающий привод и одевается два стопорных кольца. Осталось добавить масло и дело в шляпе Итак для того чтобы добавить масло придётся использовать достаточно хитрое устройство Нам нужен резервуар с двумя трубочками сантиметров где-то 3-4

Будем рассматривать ремонт доводчика armadillo

Для ремонта доводчика armadillo, чтобы залить туда масло нужно открутить регулировочные винты. Обратите внимание что два винта у доводчика armadillo имеют разную конструкцию поэтому их нельзя перепутать! Запомните какой винт для регулировки скорости двери а какой для регулировки скорости захлопывания.

еперь приступим к нагреванию масла нужно использовать специальный можно самодельный инструмент он выглядит Как крышечка с двумя трубочками, трубочки идти высотой приблизительно 3-4 см трубочки удачно вставляются в отверстия которые остались в доводчике после того как мы выкрутили и вытащили регулировочные винты.

Теперь мы начинаем наливать в крышечку масла принцип работы следующий: мы наливаем масло и начинаем качать рычажную тягу каждый раз из доводчика будет выходить всё больше и больше воздуха. Когда воздух перестанет появляться из крышечки с маслом это значит, что мы заполнили полностью доводчик и регулировочные винты можно устанавливать на место. Ваш доводчик дверей полностью собран и готов к работе реставрация дверных доводчиков может быть достаточно простой но  руки придётся запачкать. Срок службы которой можно увеличить в два раза.

Эту процедуру можно повторять несколько раз она достаточно простая и совсем недорогая приблизительная цена ремонта полтора доллара, в случае если у Вас есть масло. А если вы не хотите мучаться рекомендуем посмотреть страницу на сайте  Купить дверные доводчики

Дверные доводчики: ремонт или замена?

Дверные доводчики подходят практически для любого проема и фактически требуются кодом для противопожарных дверей. Однако дверные доводчики остаются практически незамеченными, пока не выходят из строя. Хотя дверные доводчики, как правило, очень надежны и прочны, они часто требуют внимания специалиста.

Станьте экспертом и получайте прибыль, ремонтируя, заменяя и регулируя дверные доводчики для своих клиентов.

Зачем использовать дверные доводчики?

Обработка воздуха/Контроль окружающей среды. Дверные доводчики помогают контролировать окружающую среду внутри конструкций, содержащих системы отопления и охлаждения, и поэтому являются важным инструментом управления энергопотреблением. Они держат дверь закрытой и не пропускают непогоду, когда не нарушают правила.

Требования к противопожарным и дымозащитным дверям. Дверные доводчики удерживают противопожарные двери там, где они должны быть — закрытыми. Конечно, противопожарные двери также должны быть заперты в большинстве случаев, но дверь должна быть закрыта, прежде чем ее можно будет запереть. Закрытая и запертая противопожарная дверь уменьшает распространение дыма и сдерживает распространение огня.

Надлежащим образом защищенная противопожарная дверь также защищает лиц, оказывающих первую помощь, от взрыва дверей и причинения травм, когда они реагируют на чрезвычайные ситуации и пытаются проникнуть в помещение, охваченное пожаром.

Безопасность объекта. Закрытые двери также согласуются с управлением безопасностью и являются необходимым элементом обеспечения безопасности открытия.

Когда делать новую установку

1. При отсутствии дверного доводчика и

2. Требуется дверной доводчик, потому что ваш клиент запрашивает его или вы добавили контроль доступа к двери, или

3. Начальник пожарной охраны говорит, что это противопожарная дверь, и для прохождения проверки требуется дверной доводчик.

Помните, что если это противопожарная дверь, используйте дверной доводчик, указанный для использования на конкретной двери.

Ознакомьтесь с этикеткой на краю двери и узнайте требования к подходящему устройству или отправьте чертеж дверного доводчика, который вы планируете, в пожарную инспекцию или местный орган власти (AHJ) и сначала получите его одобрение.

Когда нужно ремонтировать/регулировать

После установки нового замка и/или блока контроля доступа на дверь вы можете заметить проблемы, когда дверь не закрывается полностью, или есть другие функциональные проблемы с тем, как дверь Доводчик позволяет двери качаться как при открытии, так и при закрытии.

Иногда эти проблемы связаны с температурой воздуха; иногда они возникают из-за давления дымовой трубы внутри здания, а иногда дверной привод поврежден или изношен.

Иногда возникают проблемы из-за неправильной установки доводчика или несоответствия характеристик конкретной двери.

Имейте в виду, что иногда проблема НЕ в доводчике двери. Обязательно осмотрите петли и состояние двери и коробки.

Если проблема в поврежденном рычаге или регулировочном винте, который можно отремонтировать, сделайте это. Если дверной доводчик не реагирует на терапию (соответствующие регулировки), вероятно, он имеет внутреннее повреждение и нуждается в замене.

Если это была существующая установка, вам может потребоваться убедиться, что доводчик двери был установлен правильно. Некоторые вещи для проверки:

• Положение доводчика и башмака
• Определите, правильно ли предварительно нагружен рычаг.
• Имеются гидравлические клапаны, которые необходимо правильно отрегулировать

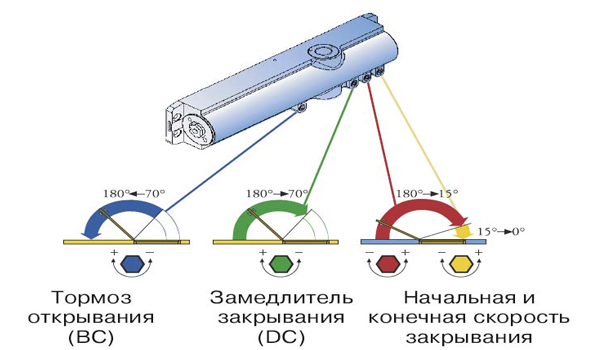

Доводчик премиум-класса, такой как NORTON #7500, имеет регулировки для

• Положение обратного хода
• Подушка обратного хода
• Скорость закрытия
• Защелка
• Скорость защелки
• Регулятор мощности закрытия

При регулировке дверного доводчика используйте датчик силы доступа ADA.

Когда заменять

Если на доводчике, двери или полу есть гидравлическая жидкость, это указывает на то, что доводчик достиг конца линии . Если регулировка клапанов не оказывает явного влияния на поведение доводчика, это может означать, что его целесообразно заменить.

В случае физического повреждения доводчика замените его.

Когда обновлять

Доводчик должен постоянно КОНТРОЛЬ двери. Если доводчик не подходит, перейдите на более мощную модель.

Иногда преобладающие условия требуют более прочного дверного доводчика, чем может указывать размер двери. Например, внешние двери в здании в Бэттери-парке раньше срывались с петель сильными порывами ветра, а двери лестничных клеток в высоких башнях в Чикаго подвергались давлению дымовой трубы, что требовало специальных приспособлений, чтобы держать их закрытыми.

Установка

Начните с осмотра площадки, чтобы определить:

·         Размер и вес двери

·         Расположение двери (снаружи, внутри) иногда используется)

·         Место установки (где можно установить дверной доводчик и рычаг)

·         Доступность по цене

·         Требования к обратному повороту (насколько дверь сможет открыться, будет определяться установка и расположение дверного доводчика)

Федеральные, региональные и даже местные строительные нормы и правила могут повлиять на выбор требуемого дверного доводчика. Ассоциация производителей оборудования для строителей (BHMA) и Американский национальный институт стандартов (ANSI) устанавливают обширные стандарты для дверных доводчиков.

Дверные близости имеют следующие требования:

· Степень 1: 2 000 000 циклов с эффективностью 60%

· Степень 2: 1 000 000 Циклы при эффективности 60%

· Степень 3: 500 000 Циклы при 50% эффективности 99.0003

Если двери устанавливаются в местах с интенсивным движением, используйте доводчики, соответствующие классу доводчиков 1.

Американский закон об инвалидах (ADA) содержит перечень четких требований к дверям и дверным доводчикам. ADA заявляет, что для работы внутренних дверей требуется усилие не более 5 фунтов, но не указывает усилие, необходимое для наружных дверей.

Типичное максимальное усилие открывания наружных дверей составляет от 8,5 до 10 фунтов. Любая дверь, настолько тяжелая и трудно открываемая, что она препятствует входу людей с ограниченными возможностями, может лишить их доступа, поэтому изначально был принят ADA.

Для тяжелых дверей может потребоваться дополнительный дверной привод, чтобы обеспечить необходимый доступ к зданию.

ADA также указывает, что скорость закрывания или поворота не должна превышать 5 секунд, а скорость запирания должна быть достаточно быстрой, чтобы запереть дверь, но не захлопнуть ее. Это параметры, которые контролируются доводчиком.

Верхние дверные доводчики являются наиболее распространенными и идеально подходят для модернизации.

Обычный рычаг:  Обычный или стандартный доводчик представляет собой приложение с тяговым усилием. Руки в закрытом состоянии выступают перпендикулярно двери. Это самый энергоэффективный вариант.

Верхний косяк:  Дверные доводчики с верхним косяком, как и обычные рычажные доводчики, имеют выступы, выступающие из двери перпендикулярно.

Дверной доводчик с параллельным рычагом:  Дверные доводчики с параллельным рычагом являются одним из наиболее распространенных применений, особенно в коммерческих объектах и ​​школах, поскольку они снижают риск вандализма в отношении рычага и они более привлекательны, чем другие накладные варианты. Они менее энергоэффективны, чем обычные доводчики с рычагом и верхним косяком.

Другие типы дверных доводчиков

Скрытые: Скрытые доводчики устанавливаются в углубления в двери и раме. Часто в дверях витрин есть доводчики, спрятанные в перемычке, и плотники сверлят их, когда пытаются установить электромагнитные замки. Двери витрины относительно легкие по весу, поэтому снятие двери для обслуживания доводчика — это не конец света.

Пол-пружина: Доводчики с напольной пружиной обычно используются на стеклянных дверях витрин. Они монтируются в пол и собирают грязь и влагу. Обычно они крепятся через нижнюю ось, поэтому их замена требует снятия двери для ее обслуживания.

  Мы устанавливали полые металлические легкие двери с довольно глубоким софитом. После объяснения всех вариантов конечный пользователь запросил установку параллельного рычага и поворот на 90 градусов. Доводчик Norton 7500 удовлетворил всем требованиям.

Дверной доводчик Norton серии 7500 предлагает покупателям идеальное сочетание превосходной производительности, прочности и качества.

Особенности:

• Регулируемые размеры пружины от 1 до 6 (в соответствии с требованиями ADA)
• Упаковка Tri-Style® для обычного монтажа на верхней стойке или на параллельном рычаге
• Более 25 миллионов циклов конструкция с шестерней
•  литой алюминиевый корпус
•  выступ 2-3/16″ (56 мм)
• Поршень диаметром 1-1/2 дюйма (38 мм)
• Шестерня диаметром 5/8 дюйма (16 мм)
• Запорные клапаны
• Стандартные, отдельные и независимые клапаны интенсивности с защелкой, промывкой и обратной обраткой
• Позиционный клапан обратной блокировки
•  Жидкость NorGlide®
• Формованная пластиковая крышка
• Все стандартные рычаги позволяют дверям поворачиваться на 180°, если позволяют условия
• Самонарезающие винты
• Направляющие: нажимной или тянущий боковой монтаж

Дополнительные характеристики:

• Усиленные рычаги: обычные жесткие, параллельные жесткие, CloserPlus®, CloserPlus Spring™ и Unitrol®
• Коррозионностойкая модель (только без фиксации в открытом положении). Укажите 7500SS
• Металлическая крышка. Укажите суффикс М.
• Металлическая крышка со свинцовым покрытием. Укажите суффикс MLL
• Расширенная обратная проверка. Укажите суффикс EBC
• Замедленное действие с предохранительным клапаном
• Плиты для модернизации

Дополнительная информация: www.nortondoorcontrols.com

Как установить штормовой или сетчатый доводчик

Замена дверного доводчика — это простая работа своими руками, которую вы сможете выполнить менее чем за 10 минут. Самое сложное — убедиться, что вы определили и выбрали правильный дверной доводчик для замены.

Сегодня мы покажем вам, как выбрать и установить пневматический штормовой доводчик или доводчик сетчатый .

Эти инструкции довольно стандартны и применимы к любым пневматическим (и многим гидравлическим) дверным доводчикам на рынке, в том числе от Wright Products, Barton Kramer, Prime-Line, Stanley и, конечно же, Ideal.

Какой размер штормового доводчика мне нужен?

Дверные доводчики бывают разной прочности, а некоторые из них имеют специальные функции. Компания Ideal Security предлагает полный ассортимент пневматических доводчиков для штормовых и сетчатых дверей. Прежде чем начать, давайте удостоверимся, что вы выбрали правильный. Начните с этого удобного руководства по выбору и читайте дальше для получения более подробной информации.

Существует три класса штормовых доводчиков:

• Стандартный
• Тяжелый
• Тяжелый с торсионным стержнем.

Производитель вашей двери выбрал для нее лучший доводчик, исходя из веса, толщины, материала рамы и количества стекла в двери. Вы всегда должны заменить существующий дверной доводчик на доводчик того же класса.

Если ваш дверной доводчик имеет такой торсион, вам нужен тяжелый доводчик с торсионом.

Если это не так, вам необходимо измерить диаметр трубки.

• Стандартные дверные доводчики имеют трубы диаметром один и четверть дюймов
• Тяжелые дверные доводчики имеют диаметр один и половину дюймов

Все наши дверные доводчики выпускаются в обычном и быстродействующем вариантах, а некоторые также оснащены штормовыми цепями.

Ниже мы предлагаем инструкцию по установке стандарт или тяжелые дверные доводчики , с и без торсионов .

Установка доводчика

без торсиона

В большинстве штормовых и сетчатых дверей используются дверные доводчики, которые  не имеют торсионов .

1. Пуск с закрытой дверью
2. Определите положение кронштейна косяка. Прямой край кронштейна должен быть на расстоянии 2 и одной восьмой дюйма от двери. Убедитесь, что кронштейн направлен в правильную сторону, а прямой край направлен в сторону от двери.
3. Установите кронштейн косяка, используя 4 более длинных винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
4. Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
5. Прикрепите доводчик к кронштейну косяка, используя более короткий из двух штифтов.
6. Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении.
7. Это называется «предварительное натяжение» доводчика
8. Затем поверните дверной доводчик, если необходимо, так, чтобы штифтовые отверстия находились на стороне, ближайшей к двери. Прикрепите дверной кронштейн к трубе, используя более длинный штифт .
9. Вы увидите два отверстия под штифты как на дверном доводчике, так и на кронштейне. Обязательно используйте отверстия на дальних концах.
10. Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если вам нужно просверлить новые отверстия, отметьте их положение. Обратите внимание, что на этом кронштейне можно разместить отверстия для винтов в самых разных положениях, поэтому, если у вас уже есть отверстия на двери, вы сможете использовать их повторно.
11. Установите кронштейн на дверь, используя 2 более коротких винта. Это может быть проще, если сначала снять скобу с доводчика.
12. Снова прикрепите доводчик к кронштейну.

После установки доводчика перейдите к разделу «Проверка и регулировка».

Установка доводчика

с торсионом

Для самых тяжелых дверей (обычно с наибольшим количеством стекол) требуется дверной доводчик с дополнительным торсионом, который помогает защелкнуть дверь в самом конце.

Вот краткая покадровая демонстрация, или вы можете перейти к полному видео ниже.

1. Пуск с закрытой дверью
2. Определите положение кронштейна косяка. Прямой край скобы должен находиться на расстоянии 2-1/8 дюйма от двери. Убедитесь, что скоба направлена ​​вправо, а линейная кромка направлена ​​в сторону от двери.
3. Установите кронштейн косяка, используя 4 винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
4. Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
5. Прикрепите доводчик к кронштейну косяка, используя штифт доводчика.
6. Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении. Это называется «предварительное натяжение» доводчика
7. Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если ваши существующие отверстия не совпадают, вам может потребоваться просверлить новые
8. Установите кронштейн на дверь. Обратите внимание, как изгибается торсион, когда вы закрепляете скобу на двери.

Проверка и настройка

После установки проверим доводчик.

1. Откройте дверцу и освободите стиральную машину. Помните, у нас он был предварительно натянут. Если ваш дверной доводчик оснащен подпружиненной быстродействующей шайбой, она автоматически расцепится, когда вы откроете дверь.
2. Пусть твоя дверь закроется. Он должен закрываться плавно и надежно.

Регулировка натяжения

Если ваша дверь не закрывается, или скорость слишком высокая или слишком низкая, вы можете отрегулировать натяжение дверного доводчика.

На переднем конце дверного доводчика есть натяжной винт.
