Все предлагаемые сегодня в интернете советы «ремонт трещины в кирпичной стене» не являются сколько-нибудь эффективными. Все такие «рекомендации» сводятся к зачеканке трещины любым ремонтным составом. Такой метод не более, чем маскирование проблемы и никак не решают задачи санации и восстановлению прочности треснувшей кирпичной кладки.

Единственно действенный способ ремонта используется в современной реставрации и подразумевает «зашивание» трещины специальными спиральными анкерами.


Наша компания предлагает Вам полностью готовое решение данной проблемы: технологию, оборудование и материалы. Благодаря популяризации данной технологии любой желающий может самостоятельно отремонтировать практически любое кирпичное строение, давшее трещину.

Технология заключается в укладке между кирпичами гибкого скрученного нержавеющего стального профиля специальной формы, который принимает на себя нагрузку двух половин треснувшей стены. Данный специальный профиль называется спиральный анкер.


Видео о применении системы RSA-bar:

Пример на видео показывает общий случай применения спирального анкера. С различными вариантами и примерами использования вы можете ознакомиться в статье ниже или в нашем каталоге в разделе «альбом технических решений».

Технология для самостоятельного применения

Благодаря простой технологии можно быстро и самостоятельно отремонтировать данный дефект кладки, решив проблему на многие годы вперед. Чтобы уложить анкер потребуется выдолбить штрабы между кирпичами, которые пересекают трещину. Размеры штрабы — 50мм в глубину, 10мм в высоту и 1200 в длину.

Укладка спирального анкера поперёк трещины:

С помощью шовного пистолета в штрабу выдавливается ремонтный состав. Затем, укладывается спиральный анкер и выдавливается новый, закрывающий слой состава.

Примеры применения системы спиральных анкеров RSA:


Принцип работы

Суть технологии ремонта трещин в кирпиче — «зашивание» данных трещин, подобно зашиванию нитками разрыва на ткани. С той лишь разнице, что вместо нитей используют спиральный анкер.

Устройство спирального анкера:

В зависимости от ширины раскрытия трещин используют анкеры различного диаметра. Также от раскрытия зависит и шаг, с которым будет происходить укладка. Для трещин до 10 мм стандартным считается шаг — каждые три-четыре кирпича. В результате, трещина в кладке зашивается поперек и стена получает дополнительное армирование.

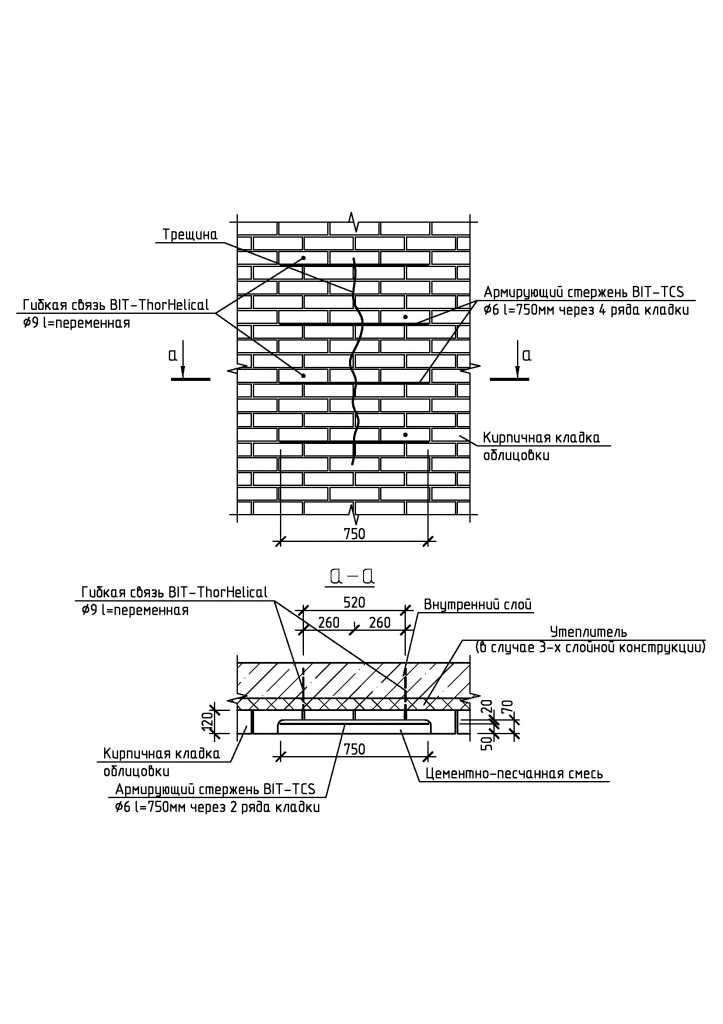

«Зашивание» трещин в стене:

Система спиральных анкеров принимает нагрузки на растяжение и сдвиг, оказывая минимальное воздействие на кладку. Также подходит для всех видов кладки. Там, где необходимо соединение с силовым замыканием на стороне трещины данная система будет идеальным решением.

Эффективность решения

Для корректной санации кладки спиральный анкер должен перекрывать не менее 50 см с каждой стороны трещины. Также желательно укладывать куски по 1,1 метра со смещением 10 см на каждом шаге в шахматном порядке. Максимальное расстояние между штрабами должно составлять не более 45 см.

Система проста в установке, поэтому подходит для самостоятельного устранения трещин в кирпичным стенах домашних сооружений.

Подробнее ознакомится с тем, как просто самостоятельно установить спиральный анкер (и какой инструмент потребуется) вы можете в отдельном руководстве по самостоятельному применению системы RSA:


Дополнительные материалы по теме:

• Примеры применения системы RSA
• Ремонт растрескавшейся кладки при помощи спиральных анкеров (статья д-р. Майхснера)
• Ремонт многослойных фасадов с системой RSA
• Увеличение сейсмостойкости зданий с системой RSA
• Усиление кирпичных стен и проемов. Ремонт трещин в стене дома.
• Руководство для самостоятельного применения системы RSA
• Руководство по монтажу системы RSA-bar
• Руководство по монтажу системы RSA-tie

Все указанные в статье товары вы можете приобрести у нас на складе в Санкт-Петербурге.
Мы также всегда сможем проконсультировать вас по вопросам применения данной технологии.

Мы также готовы ответить на возникшие вопросы:

• или по почте — [email protected]

Референц-объекты по спиральным анкерам:

Устранение трещин в кирпичной кладке

Обновлено:

20. 05.2021

Любая старая кирпичная стена может рано или поздно покрыться трещинами. Происходит это по самым различным причинам, но если дефекты обнаружены, то необходимо начинать предпринимать меры, чтобы кладка не разрушалась дальше. Устранение трещин нельзя откладывать, надо в срочном порядке устранять причины подобного казуса.

После появления трещины в первую очередь нужно выявить причину ее появления.

Причины деформаций стен

Признаки того, что в стенах начали образовываться разрывы, могут быть самыми различными, рассмотрим их более подробно:

Не стоит откладывать ремонт трещин в фундаменте, даже самые маленькие могут в дальнейшем стать большим разломом.

• конструктивные ошибки. Технология возведения кирпичных стен была нарушена. В данном случае это неправильно заложенный или слишком мелкий фундамент, неравномерная осадка здания, неправильно рассчитанная нагрузка на стены, ошибки при организации балочного перекрытия, использование для кладки теплых растворов с повышенной зольностью, нарушение пространственной жесткости;
• неправильная эксплуатация стен из кирпича;
• производственные ошибки;
• низкое качество проектирования, то есть нарушения, включающие в себя неправильное распределение нагрузок, увеличение этажности без производимых расчетов и прочее.

Аналитические работы

Если не соблюдается технология возведения стен, то в скором времени можно наблюдать появление различных дефектов, включая образование трещин. Чтобы устранить следы разрушения, необходимо проведение специальных работ.

• ремонт начинается с обязательного визуального осмотра, установки границ распространения дефекта, ширины раскрытия, глубины. Выполняется такой осмотр при помощи различных специализированных инструментов, которые включают в себя штангенциркули, толщиномеры, лупы;
• глубину появившихся дефектов и разрывов надо замерять ультразвуковым импульсным методом, чтобы правильно определить, какой именно ремонт необходим. Такой способ позволяет определить глубину с точностью до 1 мм;
• если даже визуально определяется нарушение стены, то требуется выполнение новой кладки, при этом технология возведения и укрепления должна в точности соответствовать всем требованиям.

Основные способы устранения

Схема усиления кирпичной кладки: 1 — трещина;
2- инъекционные шпуры;
3 — инъекционные патрубки;
4 — цементно-песчаный раствор;
5 — трещина, заполненная цементным раствором

Технология возведения стен из кирпича должна соблюдаться в точности, в противном случае начнут появляться трещины, влияющие на прочность и долговечность конструкции. Причины образования дефектов различны, но все сводится в итоге к тому, что состояние здания крайне неблагополучное. Через такие трещинки проникает влага, а тепло легко покидает здание, сами стены становятся менее прочными, что сказывается на долговечности всего строения. Чтобы разрушение стен либо дальнейшее образование трещин не происходило, необходимо предпринимать меры по их ремонту.

Ремонт дефектов начинается с тщательного осмотра состояния конструкции, оценки уже имеющихся трещин и зазоров. Стоит убедиться, что стене не грозит дальнейшее разрушение.

Для осуществления контроля над текущим состоянием необходимо использовать специальные геодезические устройства и приспособления, маяки из стекла, бетона либо другой конструкции.

Методов ремонта кирпичных стен множество, но все они должны начинаться с осмотра поверхности, очистки от грязи, старой штукатурки, кладочного раствора. Трещинки надо промыть при помощи воды, просушить, определить их глубину. Только после этого можно приступать к установке маяков (ставить их на грязную или неочищенную поверхность категорически нельзя). Маяки из гипса должны иметь ширину в 5-6 см, длину — в 20 см. Длина часто зависит от того, какой характер имеют уже образовавшиеся на поверхности стен трещины.

На каждом установленном маяке необходимо написать дату и номер. В журнале наблюдений, в котором фиксируется проведенный ремонт, надо отобразить дату, место установки маяка, материал его изготовления, номер, первоначальные характеристики каждого дефекта стен. Если смонтированный маяк разрывается (особенно важно это в первые 3-4 недели после установки), то необходимо начинать предпринимать меры по предотвращению разрушения стен здания. Если маяки не разорвало, то деформация прекратилась, можно приступать к заделке трещин в кирпичной кладке.

Цементация и разборка кладки

Трещину в кирпичной стене можно исправить с помощью нового раствора цемента.

Ремонт заключается в том, что все мелкие дефекты надо очистить от пыли, остатков растворов, после чего тщательно затереть при помощи смеси, состоящей из портландцемента марки 400 или 500.

Если же конструкция из кирпича ослаблена, то придется организовать цементацию кладки. Технология возведения в данном случае включает в себя следующий спектр работ: в кладке надо проделать несколько отверстий, после чего установить инъекторы, далее внутрь нагнетается раствор при помощи специальных растворонасосов либо шприцев. В этом качестве используются обычно газовые трубы которые имеют диаметр от 1,25 до 1,87 см, резиновые уплотнители.

Если повреждения в кладке более серьезные, то есть ширина их составляет более 20 см, то придется организовать более сложные работы. Подобным большим трещинам в кирпичной кладке простое инъецирование уже не поможет, рекомендуется разборка поврежденного фрагмента, выполнение новой кладки. В длинных и широких зазорах надо установить специальные замки «с якорем», выполняемые из прокатного профиля. Такие замки крепятся анкерами, ставятся они с той стороны, где наблюдается расширение. После выкладки надо выполнить обвязку швов.

Если при обследовании стены обнаружены разрывы в углах и на местах сопряжения, то в этом случае ремонт предполагает использование стальных полос. Концы таких накладок надо загнуть в сторону кирпичной стены, они фиксируются при помощи болтов.

Если повреждения значительные и наблюдаются смещения стен, то необходимо использовать стальные скобы, которые монтируются на всю толщину стены. После этого отверстия заделываются дополнительно раствором.

Применение металлических шпонок

Данный метод позволяет избежать серьезных затрат на ремонт. Но есть и минусы, среди которых необходимо отметить достаточно большие трудности при проведении расчетов несущей конструкции стен с такими трещинами. В данном случае размер растягивающего напряжения будет зависеть от массы здания, а ее как раз определить не так легко.

Этапы работ по устранению трещин

При трещинах выше 2 мм применяются металлические накладки, их следует крепить с внешней и внутренней стороны трещины.

Приведем итоговый краткий инструктаж по устранению трещин в стене. Чтобы полностью устранить трещины в кирпичной кладке, необходимо провести комплекс работ, включающий в себя:

• обследование поверхности стены. При обнаружении трещины ее необходимо очистить от мусора. Использовать для этого надо обычное слесарное зубило. С краев трещины полностью удаляются все старые следы штукатурки;
• далее поперек образовавшейся трещины надо на глубину в 300-500 мм выполнить штробы, то есть гнезда, которые заглубляются непосредственно в кирпич. Прямоугольные каналы можно проделать электромолотком либо отбойным молотком. Количество таких канавок зависит от того, какова глубина трещин в кирпичной стене. Как правило, такие отверстия проделываются в начале и конце трещины, но если размеры ее довольно значительные, то рекомендуется пробивать штробы и по середине;
• в полученные отверстия под прогоны надо заложить мелкозернистый бетон, который следует армировать при помощи стальных волокон;
• прогоны можно изготовить из швеллера либо металлических уголков. Все они закладываются в канавки, проделанные в кирпичной стене;
• зазоры надо соединить стальными шпонками;
• в последнюю очередь ремонт предполагает затирку уложенного раствора, для дальнейшего его твердения.

Трещины в кирпичной кладке могут возникнуть по самым различным причинам, чаще всего это ошибки при строительных работах. Чтобы избавиться от таких дефектов, придется провести целый комплекс работ, включающий очистку всех обнаруженных трещин, определение требуемых мер, использование методов заделки всех дефектов.

Как заделать трещины в кирпиче или бетонном блоке

Если нет серьезной структурной проблемы, широкие, идущие сверху вниз трещины в кирпичных или бетонных стенах легко заполнить. И не нужно зацикливаться на совершенстве. Работайте с разбитыми кирпичами вместо того, чтобы пытаться заменить их.

Инструменты:

• защитные очки
• зубило для холода
• кувалда
• долото для кирпича
• проволочная щетка
• садовый шланг
• Ведро для смешивания и палочка для перемешивания
• Маленький острый шпатель
• Широкая доска для покрытия трещин
• Подпорка 2 × 4
• Большая воронка
• Резиновая трубка для крепления к концу воронки


  Материалы:

  • растворная смесь
  • портландцемент
  • гашеная известь
  • песок
  • лом гофрированного картона
  • растворная краска
  • клейкая лента
  • краска для наружных работ или цементная краска
  • растворитель для краски

  Время: около 3-4 часов для очистки и первоначальной заливки; дополнительное время в зависимости от степени повреждения. Надев защитные очки, начните с удаления всего осыпающегося кирпича и раствора из трещины с помощью холодного зубила и кувалды. Там, где трещина проходит через кирпич или бетонный блок, используйте долото для кирпича, наклоненное в трещину, чтобы расширить и подрезать трещину. Увеличьте трещину до постоянной ширины и очистите внутреннюю часть трещины на всю глубину или настолько глубоко, насколько сможете. Почистите трещину снаружи и внутри проволочной щеткой, чтобы удалить мусор, затем тщательно промойте ее водой из садового шланга. Трещины, затрагивающие только один слой кирпича, можно заполнить раствором. Смешайте небольшое количество раствора в соответствии с указаниями на упаковке. Нанесите немного раствора на кусок гофрированного картона, где он быстро высохнет и покажет свой истинный цвет. При необходимости добавьте в раствор краситель, чтобы он соответствовал старому раствору, экспериментируя с картоном, добавляя краситель. Когда высохшая тестовая партия совпадет со старым раствором, смешайте достаточное количество раствора, чтобы заполнить трещину, и добавьте краситель в проверенной пропорции. Тщательно опрыскайте трещину из садового шланга. Заполните трещину раствором, используя небольшой острый шпатель, чтобы раствор проник на всю глубину трещины. Обработайте трещину как один длинный шов, заполняя очищенные швы и щели в битом кирпиче или бетонном блоке равномерно по всей длине трещины. Совместите старые швы, где трещина следует за швом: нанесите раствор мастерком, чтобы он соответствовал поверхности, где исправленная поверхность представляет собой блок или кирпич. Дайте трещине полностью высохнуть в течение как минимум 1 недели. Слегка опрыскивайте залатанную область из садового шланга несколько раз в день в течение периода затвердевания. Когда трещина очень широкая и глубокая, заполните ее тонкой смесью для затирки. Надев защитные очки, долотом, проволочной щеткой промойте трещину водой, чтобы тщательно очистить ее. Смешайте небольшое количество наполнителя, используя 1 часть портландцемента, 1 часть гашеной извести и 6 частей песка. Смешайте сухие материалы и медленно добавляйте воду, чтобы получилась жидкая, легко текучая затирка. Добавьте краситель раствора, пробуя смесь на кусочке гофрированного картона, чтобы он соответствовал цвету старого раствора; затем смешайте ведро затирки в тех же пропорциях. Работая быстро, слегка распылите внутреннюю часть трещины, чтобы смочить ее. Заклейте нижнюю треть трещины клейкой лентой, плоско приклеив ее к отверстию. Приложите широкую доску к стене, чтобы зафиксировать ленту на месте, и крепко закрепите ее в вертикальном положении с помощью 2 × 4.

  Реклама

  Используйте воронку с широким горлышком и кусок резиновой трубки, чтобы заполнить трещину; вам понадобится помощник для этого. Наденьте один конец трубки на узкий конец воронки и вставьте открытый конец в трещину. Держите конец трубки как минимум наполовину в трещине и как можно ближе к дну, насколько это возможно, через доску, прижатую к стене. Медленно залейте раствор в воронку, чтобы заполнить дно трещины. Затем извлеките трубку из трещины. Тщательно промойте воронку, трубку и ведро.

  Оставьте частично заполненную трещину на 1 день. Затем удалите доску и клейкую ленту из трещины. Используйте строительный фуганок или тонкий металлический стержень, согнутый в виде ручки, и мастерок, чтобы заделать трещину, подбирая текстуру шва и кирпича или бетонного блока. Затем заполните трещину дальше.

  Смешайте ведро раствора в тех же пропорциях, что и раньше. Работая быстро, слегка обрызгайте трещину из садового шланга. Заклейте трещину клейкой лентой и прижмите доску к стене. Используя воронку с широким горлышком, залейте раствор в трещину, как и раньше. Дайте высохнуть 1 день и снимите маску; закончите затирку, чтобы соответствовать швам и кирпичу или блоку.

  Повторяйте процесс заполнения и отделки ежедневно, участок за участком, пока не будет заполнена вся трещина. Обязательно каждый раз смешивайте и окрашивайте затирку в одной и той же пропорции. Дайте затирке полностью высохнуть в течение как минимум недели после окончательного нанесения затирки. Слегка опрыскивайте заплатанный участок из садового шланга несколько раз в день в течение периода отверждения.

  Обработайте трещины, заполненные раствором или цементным раствором, покрасив заплату в цвет окружающей стены. Для окрашенной стены подкрасьте недавно заполненную и вылеченную трещину той же краской для наружных работ, которая использовалась на стене. Чтобы скрыть трещину в кирпичной стене, используйте цементную краску того же цвета, что и кирпичи. Разбавьте краску и аккуратно нанесите ее на трещину в том месте, где она проходит сквозь кирпичи; повторяйте по мере необходимости, пока цвет не станет правильным.

  Перейдите на следующую страницу, чтобы применить свои конкретные навыки для работы на выбоинах на подъездной дорожке.

  Дополнительные советы и инструкции по ремонту вещей в доме:

  • Советы по безопасности при ремонте дома: Самостоятельное выполнение работы не сэкономит вам денег, если вы окажетесь в отделении неотложной помощи. Прочтите эти советы, чтобы убедиться, что вы работаете с умом при ремонте дома.
  • Основы инструментов для домашнего ремонта: есть ли в вашем ящике для инструментов все необходимое? Узнайте, какие инструменты вам, скорее всего, понадобятся при ремонте дома.

  ​

  Процитируйте это!

  Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

  Editors of Consumer Guide
  «Как сделать кирпичный и бетонный ремонт»
  16 апреля 2007 г.
  HowStuffWorks.com.
  9 марта 2023 г.

  Как заделать трещины в каменной кладке

  Камень — один из самых привлекательных материалов, из которого строятся дома и другие строения. Камень, известный не только своей прочностью и долговечностью, но и широкой привлекательностью и эстетической красотой, является распространенным вариантом строительства, который вы можете иметь в изобилии в своем доме и вокруг него. Тем не менее, даже самый прочный камень должен выдерживать воздействие сил природы, особенно если каменная кладка находится снаружи дома.

  От солнца и дождя до холода и даже мороза ваш камень уже прошел через многое и может начать проявлять признаки износа. Тем не менее, трещины в каменной кладке — это не конец света, и их можно правильно залатать с помощью тщательной заделки. Это не только предотвратит усугубление проблемы, но и вернет вашим поверхностям их прежнюю красоту и сделает ваше здание безопасным и прочным на долгие годы.

  Определение источника трещины

  Чтобы определить, как заделать трещины в каменной кладке, вы должны сначала определить, откуда идет трещина. Заделать трещину не так просто, как заметить ее и заполнить материалом; на самом деле, точное расположение трещины и других областей, к которым она прикасается, будут определять ваш подход к ремонту. Многие трещины расположены на самой кладке, то есть трещина занимает плоскую поверхность, состоящую из камня.

  Тем не менее, некоторые трещины могут проникать в растворные швы, которые представляют собой пространства между кирпичами или камнями, заполненными раствором. Стыки не обязательно должны быть углами здания; в любом месте, где трещина мешает раствору, будут подходить иначе, чем к трещине, которая воздействует только на кирпич или камень.

  Трещины в самой кладке

  Для трещин в самой кладке, которые не проникают в раствор между ними, начните с максимально тщательной очистки трещины металлической щеткой. Это включает в себя соскребание как крупных кусков, так и мелких частиц, которые вы можете выдуть с помощью воздушного шланга, чтобы поступающий для вашего ремонта материал плотно прилипал к основной поверхности. Затем с помощью шпателя нанесите заплатку из винилбетона.

  Не оставлять лишнего; сделайте его как можно более похожим на окружающую местность, в том числе по цвету, что может означать, что вам нужно работать с поставщиком материала, чтобы окрасить его, чтобы он соответствовал вашему дому. Большинству ремонтных материалов требуется не менее 24 часов для отверждения, после чего вы можете выполнить любую шлифовку, необходимую для того, чтобы новая поверхность соответствовала текстуре вашего дома, чтобы она не выделялась.

  Трещины в швах из раствора

  Если вы столкнулись с трещинами в самих швах из раствора, вероятно, ваше здание неравномерно распределяет давление между кирпичами, так как раствор не выполняет свою работу должным образом. Очистите трещину от раствора так же, как и трещину в каменной кладке, но не копайте так агрессивно, чтобы удалить более трети глубины самого шва по структурным причинам. Смешайте раствор, который должен принять консистенцию шара, который держит форму после того, как вы закончите.

  Известковому раствору нужно дать немного затвердеть, но он должен оставаться податливым, чтобы можно было работать; чаще всего часа или около того должно быть достаточно. Смочите раствор, а затем плотно вдавите его в трещину, чтобы в материале не осталось воздуха. Лучше всего работать небольшими сегментами и добавлять медленнее, чтобы не скапливался воздух. Строительный раствор должен постоять примерно 30 минут, прежде чем вы сможете приступить к очистке, что обычно требует не более чем простого разглаживания и чистки щеткой для удаления любых остаточных частиц. Этот процесс часто называют тактикой.

  Доверьтесь экспертам в профессиональном ремонте трещин

  Если у вас есть повреждения каменной кладки вашего дома, вы можете быть обеспокоены сложностью устранения проблемы.
