Как изготовить самостоятельно бойлер косвенного нагрева своими руками?
Как сделать бойлер косвенного нагрева своими руками.
В связи с ухудшением экологической обстановки во всем мире, в том числе и в России, стал актуальным вопрос о генераторе электроэнергии, который бы не потреблял топлива. Эта проблема обусловлена общим ростом цен на энергоносители, на которые диктуют цены владельцы нефтегазовых ресурсов.
Именно таким устройством является бестопливный генератор Романова, позволяющий обеспечить потребителей постоянным, бесплатным, бесшумным и безвредным теплом и электричеством в самых, даже наиболее отдаленных участках тайги или в самой глухой деревне.
В последнее время наших соотечественников заинтересовал этот бестопливный генератор Романова, который, по мнению автора, заставит поменять застаревшее мировоззрение человечества.
Смонтировать солнечное отопление своими руками можно, но специалисты рекомендуют этого не делать, по крайней мере, не производить самостоятельно необходимые расчеты для такой установки солнечного отопления своими руками, поскольку это сугубо специфическое занятие.
Бойлер косвенного нагрева как вид альтернативного отопления?
Любой вид альтернативного отопления требует детального изучения всех факторов и особенностей, которые затем могут влиять на успешную работу отопительной системы в вашем доме. Не является секретом, что установив бойлер косвенного нагрева своими руками, или любое иное альтернативное отопление, хоть солнечное, хоть геотермальное — вы понесете значительные финансовые расходы. Естественно, они окупятся, однако для этого требуется грамотный монтаж системы, который не терпит погони за модной тенденцией, умело распространяемой с помощью рекламы.
Наиболее популярным среди всех видов накопительных водонагревателей является бойлер косвенного нагрева, своими руками сделать который пытаются народные Кулибины. Его установка позволяет значительно снизить расходование энергоресурсов.

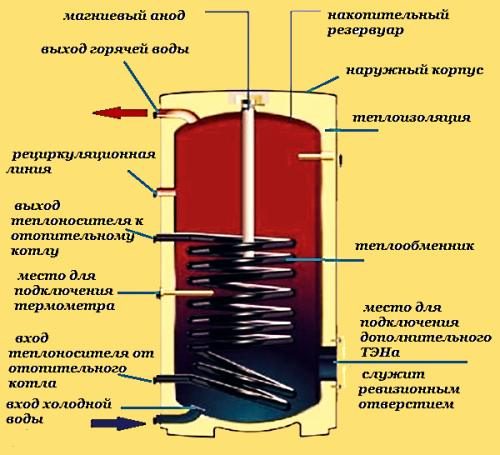

Процедура косвенного нагрева состоит в том, что вода в таком бойлере подогревается при помощи теплоносителя, подаваемого отопительным котлом. Фактически, эти бойлеры являются частью общей отопительной системы коттеджа или дома.

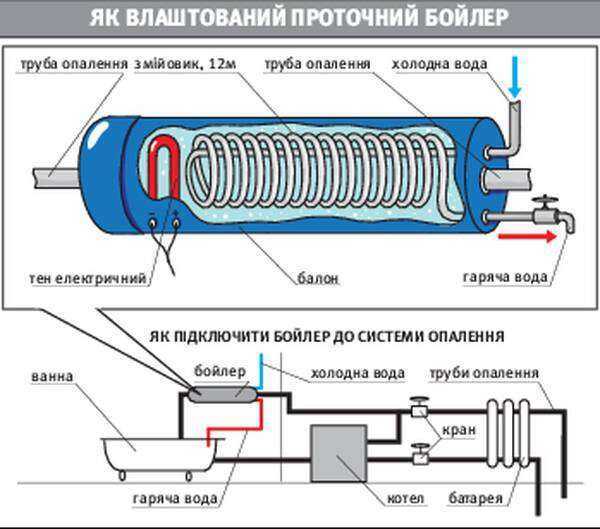

Бойлер, работающий на принципе косвенного нагрева вполне возможно изготовить своими руками. Для выполнения такой работы понадобится новый баллон из под газа. Хотя можно использовать и старый, если в газовом хозяйстве вам из него вывернут вентиль. Однако, если выполнить водонагреватель, используя баллон, бывший в употреблении, то вода будет иметь незначительный запах газа, слышимый примерно пару месяцев.
Чтобы избавиться от этого запаха, можно разрезать пополам газовый баллон, тщательно его зачистить внутри, а затем покрыть внутренние стенки грунтовкой на основе нитроэмали. Перед началом сварочных работ, необходимо очень тщательно вымыть внутренности газового баллона водой.
С помощью одного баллона можно получить бойлер, рассчитанный на пятьдесят литров воды (рыночная его цена колеблется в пределах пятидесяти условных единиц) . Имеется множество положительных отзывов о работе таких бойлеров, поскольку у многих они успешно функционируют более пяти лет.
В том месте, где планируется вкручивание электрического тэна, требуется приварить сгонную резьбу с гайкой на полтора дюйма. Трубка, отводящая горячую воду в обязательном порядке должна доставать верхушки бойлера. При подключении холодной водопроводной воды требуется изготовить рассекатель, представляющий из себя трубку с одной стороны, просверленные отверстия и заглушку по бокам. Чтобы горячая вода не перемешивалась при нагреве с холодной, следует сделать с противоположной стороны резьбу.
Поделиться
Как сделать проточный водонагреватель из газового баллона
Такой бойлер будет незаменим на даче или в частном доме, где отсутствует централизованный или автономный источник горячей воды. Для его изготовления потребуется минимум затрат, немного времени и начальные навыки резки, пайки и сварки металла.
Понадобится
- До начала работ нам необходимо найти и прикупить:
- старый газовый баллон;
- дверные петли и навесы;
- трубу и гофрированное колено из пластика;
- медные трубки и колена;
- шланги, соединители и переходники;
- припой и флюс для пайки медных труб;
- ленту перфорированную монтажную;
- шурупы с шайбами;
- стальной уголок.
Из инструментов нам понадобится:
болгарка, сварочный полуавтомат, газовая горелка, дрель, молоток, дремель и т. д.
Процесс изготовления водонагревателя
Перед выполнением всех работ заполняем баллон водой, чтобы удалить возможные остатки газа и газолина.
Внизу сбоку газового баллона по разметке выполняем прямоугольный вырез с помощью болгарки.
Отрезаем от крепежной планки петли-стрелы лишнее, а оставшуюся часть выгибаем дугой, помогая себе молотком.
Прикладываем рабочую поверхность петли к боковой поверхности баллона снаружи вертикального разреза, а согнутую часть планки прижимаем к участку баллона, предназначенному для выреза. В таком положении петлю-стрелу привариваем к баллону, после чего доводим вырезание до конца. Кромки зачищаем болгаркой.
Приступаем к отрезке верха баллона с небольшой дуги по линии разреза. Прикладываем к ней обычную дверную петлю и привариваем одно крыло к баллону снаружи разреза. Затем продолжаем резку, пока верхняя часть полностью не отделится от нижней.
Чуть отступив от верхнего края баллона вниз, прикладываем торец пластикового колена и намечаем место выреза круглого отверстия.
Для этого вначале используем болгарку и завершаем дремелем. В полученное отверстие вставляем колено, ориентируя его выход к верху.
Отрезаем от стального уголка три одинаковых фрагмента и привариваем их к основанию баллона сбоку на равном расстоянии по окружности, направляя одну из полок наружу. Это повысит устойчивость баллона при его нахождении в вертикальном положении.
Устанавливаем ранее отделенную от баллона верхнюю часть и привариваем второе крыло петли к поверхности крышки. Петля позволит откидывать колпак и открывать доступ к зоне горения топлива.
Нарезаем необходимые по длине медные трубки и с помощью медных колен соединяем их вместе.
На стыки наносим щеткой флюс и запаиваем припоем, расплавляя его газовой горелкой. Трубки закрепляем на наружной поверхности баллона с помощью перфорированной монтажной ленты и шурупов с шайбами, которые вкручиваем дрелью в заранее просверленные в стенке баллона отверстия.
К входу медных трубок с помощью соединителей подключаем водопроводный шланг и подаем воду. Убеждаемся в отсутствии подтеков и выходе воды с другого конца медных трубок. Выход соединяем термостойким шлангом с потребителем, например душевой лейкой через пускатель воды.
Проверим работу проточного водонагревателя. Включаем подачу холодной воды при закрытом пускателе, разводим огонь в топке и дожидаемся устойчивого пламени.
После чего закрываем дверцу топки и, отбросив сверху крышку, закладываем основное топливо. Через некоторое время открываем пускатель и убеждаемся, что из душевой лейки бьет теплая или даже горячая вода.
Законченный вид:
Смотрите видео
Преобразование старого газового водонагревателя в дровяной котел – Новости Матери-Земли
ФОТО: СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ
Сердцем нашего самодельного котла, по понятным причинам, является утилизированный газовый водонагреватель.
Превратите старый газовый водонагреватель в дровяной котел, чтобы нагреть воду для бытовых нужд и уголок вашего дома!
Когда дело доходит до использования энергии, немного здравого смысла может иметь большое значение. Возьмем, к примеру, водонагреватель в вашем доме. Будь то газовое или электрическое устройство, скорее всего, устройство периодически варит кофе и re — заваривание партии «чая» на 30 галлонов (или больше). . . который может нагреваться несколько раз, прежде чем будет использована первая капля. Каким бы удобным ни было такое расположение, оно совсем не экономично.
Конечно, есть и таймеры, которые могут ограничивать частоту циклов включения/выключения такого прибора — — таким образом снижая потребление энергии — но есть еще одна альтернатива, которую стоит рассмотреть: переоборудовать старый газовый водонагреватель — выжигание по дереву 9Водонагреватель 0008 — который, конечно же, греет вашу бытовую воду только , когда вы топите его топку.
Если бы вы оценили один из этих огромных чайников, вы бы обнаружили, что хорошая коммерческая модель может обойтись вам в 160 долларов или больше. И именно поэтому мы покопались на нашей местной свалке, чтобы найти достаточно «мусора», чтобы построить самодельный водонагреватель. . . менее чем за 10% от текущей ставки.
Сердце нашего самодельного котла, понятное дело, утилизированный газовый водонагреватель . . . который идеально подходит для этого проекта, потому что [1] он был разработан в первую очередь для нагрева и хранения жидкости и поэтому уже имеет стеклянную облицовку, проверенные на давление швы и изоляционную оболочку. . . [2] у него есть центральная колонна дымохода, которая может быть прикреплена к дымовой трубе длиной 3 дюйма и, таким образом, соединена с внешним дымоходом. . . и [3] это недорого — или, если вам повезет, бесплатно для перевозки — потому что свалки и свалки иногда завалены агрегатами с неисправными горелками или термостатами, но с совершенно исправными баками и кожухами.
В дополнение к накопительному баку нашему водонагревателю «сделай сам» понадобилась топка . . . который мы сделали из 35-фунтовой бочки со смазкой, обрезанной до 20 дюймов в высоту. После вырезания отверстия размером 7-1/2 дюйма на 9 дюймов — начиная с точки на высоте 4 дюйма от нижнего края — в боковой части контейнера (мы использовали сабельную пилу, а не горелку, потому что смазка, оставшаяся в таком бочка может быть летучей), мы вырезали кусок листового металла 24 калибра размером 8-1/2 дюйма на 11 дюймов и использовали сторону канистры со смазкой, чтобы придать пластине изогнутую форму.
Сделав это, мы просверлили отверстие диаметром 1 дюйм в центре этой будущей двери и прикрепили ее к основанию бочки . . . с помощью двух 2-1/2-дюймовых петель на одном конце и защелки оконной створки на другом. Металлическая ручка выдвижного ящика служила ручкой, а 2-дюймовый диск из листового металла, вырезанный с креплением и язычком для захвата и слегка изогнутый по контуру двери, служил простой заслонкой управления тягой. . . когда-то она была прикреплена к панели с помощью винта для листового металла (небольшая пружина сжатия, помещенная между клапаном и головкой винта, помогает удерживать крышку над отверстием).
Чтобы уберечь тонкие металлические стенки топки от выгорания (и обеспечить прочную полку, на которую могло бы опираться дно резервуара для воды), мы облицовали модифицированный канистру единственным покупным материалом, использованным во всем этом проекте: огнеупорным огнеупором. который похож на товарный бетон, но обладает способностью выдерживать экстремальные температуры.
Мы пропустили несколько болтов 1/4 дюйма на 2 дюйма по бокам барабана, чтобы дать огнеупору за что держаться, затем мы смешали «пасту» в соответствии с инструкциями и залили основу на глубину около 4 дюймов. центр . . . до уровня дверного проема. Затем мы поместили 5-галлонное пластиковое ведро внутри топки (подойдет любой цилиндр диаметром примерно 11 дюймов) и залили вокруг этого ведра, чтобы сформировать ровные огнеупорные стены высотой около 10 дюймов. Дверной проем, конечно, нужно оставить открытым, и это было достигнуто путем простого изготовления жесткой картонной формы, которая плотно прилегала между краями этого люка и стенкой пластикового ведра.
После затвердевания огнеупора мы сняли ведро и картон и приготовились к сборке прибора. База сначала была установлена на огнеупорной платформе и размещена так, чтобы соответствовать требованиям Национальной ассоциации противопожарной защиты для дровяных печей. Затем бак опустили на топку, оставив на месте встроенную перегородку дымохода (нам и пришлось подрезать несколько дюймов снизу металлического кожуха каменки, чтобы он плотно прилегал к верхней части заполненного огнеупором пенала). губа).
Последними этапами были подсоединение трубопроводов горячей и холодной воды, установка предохранительного клапана температуры и давления (многие баки уже оснащены им) и подсоединение дымохода к наружному дымоходу.
Как и ожидалось, наш самодельный нагреватель работал почти так же хорошо, как и купленные в магазине модели, разница заключалась в количестве времени, необходимом для доведения воды до приемлемой температуры. Поскольку коммерческие версии обычно имеют большие дымоходы и емкость в диапазоне 15 галлонов, 5-фунтовая загрузка древесины может привести эти устройства в действие за три четверти часа. Однако с нашим большим баком требуется как минимум в два раза больше времени для приготовления удвоенного объема жидкости при использовании примерно того же количества топлива. Тем не менее, водонагреватель MOM выполняет свою работу при эксплуатационных расходах, которые, вероятно, намного меньше, чем вы платите энергетической компании за выполнение той же задачи. . . и для многих людей этот фактор перевешивает небольшую потерю удобства в любое время !
Установка котла «Сделай сам»
10 шагов, чтобы стать профессионалом в области котлов
Работа с газовыми котлами довольно опасна, поэтому Великобритания уже несколько лет продвигает использование реестра, в котором должны быть зарегистрированы все инженеры-газовики. Это учреждение называется «Регистр газовой безопасности», и если вы хотите подать заявление на получение пособия на замену котла, обязательно обратитесь за помощью к сертифицированному инженеру.
Тем не менее, газовые котлы, безусловно, не единственный тип котлов, доступных на рынке в настоящее время. Действительно, электрические котлы не требуют помощи инженера по газовой безопасности. Таким образом, с котлом вы можете определиться сами, однако для выполнения этой установки знания в сантехнике более чем рекомендуются.
Вот несколько рекомендаций о том, что необходимо сделать для успешной установки котла:
1.
Проверьте местные строительные нормы и правила
Эта часть действительно важна, если вы не соблюдаете эти нормы, которые рискуете нарушить. выдрать всю установленную систему и начать заново с нуля. Чтобы убедиться, что вы соблюдаете последние строительные нормы, установленные правительством, вы можете перейти по этой ссылке. .
2. Выберите тип котла, который лучше всего подходит для вашего дома
В зависимости от размера вашего дома и потребности в энергии не все котлы будут достаточными для производства эффективного количества тепла. Вот почему вам нужно тщательно выбирать тип котла, который, по вашему мнению, будет наиболее подходящим с учетом характеристик вашего дома.
Наиболее известными на рынке в настоящее время являются комбинированные котлы и котлы на биомассе. Тип котла в основном зависит от того, какое топливо вы хотите использовать для обогрева своего имущества.
3. Выберите конкретного поставщика
В Великобритании у вас есть доступ к широкому кругу поставщиков котлов, которые считаются лучшими в Европе. Поэтому мы решили в GreenMatch указать основные характеристики этих компаний и продуктов, которые они предоставляют. Наша цель – показать вам их надежность и эффективность. Чтобы иметь возможность ознакомиться с этими брендами, перейдите по ссылке на бренды котлов.
4. Определите бюджет на установку
После того, как вы определитесь с типом котла и компанией, которая предоставит вам котел, вы должны установить бюджет, который включает стоимость установки и цену котла. Таким образом, вам необходимо провести инвентаризацию всех материалов, необходимых для выполнения установки наилучшим образом.
5. Решите, где вы разместите котел
Для этого шага вам нужно найти место, где легко доступны водопроводные трубы, электрическая розетка, дымоход для вентиляции и газопроводы. Земля также должна быть выровнена, поэтому обязательно проверьте ее перед установкой котла. Затем можно приступить к распаковке котла и подготовке его к установке
6. Одеть котел
Этот шаг подразумевает, что вы должны добавить трубы к котлу. С помощью гаечного ключа прикрепите циркуляционный насос к котлу, а затем добавьте ниппель стояка. Основная цель этого действия — подключить различные трубы вашего дома к котлу. Если в вашем доме есть несколько зон труб – количество зон зависит от размера вашего дома – прикрепите достаточное количество ниппелей стояка к трубам из разных зон, все еще используя гаечный ключ для выполнения этого действия.
7. Присоедините трубы подачи и возврата к котлу
Необходимо убедиться, что циркуляционные насосы расположены на стороне возврата котла, а запорный клапан – на стороне подачи. Для их крепления необходимо затянуть гайки ключом. Когда это будет сделано, вам также необходимо соединить котел с баком горячей воды с помощью медной трубы. Если трубу необходимо согнуть, вы можете использовать инструмент для гибки труб.
8. Установить дымоход
Затем с помощью металлической трубы соответствующего размера соединить котел с дымовой трубой. При необходимости добавьте колена для соединения и просверлите отверстия для крепления котла и дымовой трубы с помощью шурупов для листового металла, чтобы обеспечить более надежную посадку. Этот шаг позволит удалить воздух из котла.
9. Подсоедините трубу для сжигания топлива к котлу
Этот шаг необходимо выполнить в соответствии с тем, что сказано в инструкции по установке котла. Обязательно выберите подходящую трубу для сжигания в соответствии с типом котла, который вы выбрали для установки.
10. Запустите котел
Чтобы убедиться, что установка прошла успешно и ваш котел работает нормально, откройте линию подачи воды, чтобы котел наполнился благодаря автоматическому подающему клапану, который установит правильное давление во время заполнения котла.
Получить котировки сейчас!
Чтобы сделать правильный выбор при выборе типа котла и поставщика котла, вы можете заполнить коммерческое предложение в верхней части этой страницы с подробной информацией о вашем объекте. Затем мы свяжемся с вами в ближайшее время, чтобы предоставить вам до 4 различных поставщиков , которые расположены рядом с вами. Затем вы можете выбрать тот, который вы предпочитаете.
