Создаем и подключаем бойлер косвенного нагрева своими руками + чертежи и видео

Ситуации, в которых не обойтись без дополнительного нагревателя воды, бывают довольно часто — это может быть частный дом или дача, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, где его нередко отключают.

Самодельный бойлер косвенного нагрева

Если Вам надоело бегать с ведрами и кастрюльками от кухни до ванной, а на покупку бойлера в магазине не хватает денег — можно попробовать сделать бойлер косвенного нагрева своими руками. Поверьте нам, это не такая уж и не выполнимая задача!

Такой бойлер бывает двух видов — нагреваемый с помощью теплоносителя от системы отопления и дровяной.

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

• В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
• Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

• Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
• Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
• В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

• Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
• Ко дну привариваются ножки (если они предусмотрены).
• Устанавливается ТЭН, если это было запланировано.
• Затем змеевик подключается к контуру отопительной системы, согласно схеме.
• Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

• Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

• Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))

Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Наличие водопровода с горячей водой – это часть привычного комфорта для современного жилища. Однако не всегда удаётся решить задачу подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника нагрева отопительный контур. Для решения задачи потребуется всего лишь соорудить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать полезный в быту прибор. В статье подробно описаны правила установки и подключения оборудования, поставляющего санитарную воду в точки разбора воды. Вы узнаете, как подготовить бойлер к запуску и как ввести его в эксплуатацию.

Содержание статьи:

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается , а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от . Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Проект и монтаж своими руками

Главная задача на стадии проектирования своими руками – это подбор накопительной ёмкости, которая бы своим объёмом покрывала потребности в горячей воде.

Выбор накопительной емкости

Для большинства случаев эксплуатации системы расчёт потребности делается на 3-4 человека (среднестатистическая семья). Согласно нормативам, одна персона потребляет около 70 л/сут. То есть, для среднестатистической семьи вполне достаточно установить бойлер косвенного нагрева объёмом 200 л. При такой ёмкости потребность удовлетворяется полностью.

Подбору сосуда под переделку его в бойлер косвенного нагрева следует уделить особое внимание. Это должна быть ёмкость крепкая, прочная, не поддающаяся влиянию коррозии

Бак для нагрева холодной воды обычно выбирают под вертикальную установку, но не исключается также вариант монтажа в горизонтальном положении. В качестве бойлерного бака допустимо использовать тару, выполненную из прочных термостойких материалов.

Конечно же, материал тары следует выбирать с учётом его высоких антикоррозийных свойств, допустимого температурного расширения, прочих эксплуатационных характеристик.

Подходящими материалами можно считать:

• алюминий;
• нержавеющую сталь;
• специальные полимеры.

Следует помнить: бойлеры любого типа относятся к сосудам, работающим под давлением. К тому же теплоноситель системы отопления может нагреваться до высокой температуры (90ºС и выше). Исходя из этих свойств бойлерных установок, следует проектировать и строить систему своими руками.

На практике нередко встречаются реально абсурдные конструкции, тоже сделанные своими руками, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.

Такой выглядит пародия на бойлер косвенного нагрева. Сделано своими руками достойно, но для сопоставления с реально надёжным и эффективным устройством необходим совершенно иной подход

Проект бойлера косвенного нагрева, исполняемого своими руками, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо рассчитать требуемую тепловую мощность этого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков бойлеров является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала обладают высоким коэффициентом теплопередачи.

Эффективность работы змеевика (время нагрева и набор требуемой температуры) во многом зависит от правильного расчёта. Также важно грамотно выполнить монтаж спирали внутри сосуда

Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные обозначения здесь:

• L – длина трубки,
• Q – тепловая мощность змеевика,
• D – диаметр трубки,
• Tг – температура горячей воды,
• Tх – температура холодной воды.

Давайте разберем пример, как рассчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15ºС и 80ºС, соответственно.

Требуется определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проводится следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы составит 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, как правило, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между витками.

Зазор требуется делать обязательно (допускается после намотки раздвигать витки), так как необходима компенсация расширения металла. К тому же при таком исполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана применяется полиэтиленовая толстостенная труба. После намотки витки раздвигаются на 1-2 мм

В принципе, медные или латунные змеевики можно отыскать уже готовые для эксплуатации. Например, взять змеевик от какого-нибудь технологического оборудования. Но тогда придётся учесть размеры имеющейся ёмкости и соответствие спирали по мощности теплообмена.

Зачастую выполнить подбор в точном соответствии с параметрами не удаётся. Поэтому дабы не терять драгоценного времени в этом смысле выгоднее изготовить трубчатый спиральный нагреватель самостоятельно.

Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное – выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра бойлерной ёмкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, значит, значение диаметра змеевика составит:  (500 – 500/10) = 450 мм.

Один из возможных вариантов установки резьбового фитинга на концевой части трубы змеевика. Свободный конец фитинга с резьбой будет входить в отверстие на стенке сосуда

На концевых частях трубки, свитой в спираль, потребуется смонтировать контактные резьбовые фитинги. Для решения этой задачи необходимо:

1. Получить ровный срез на концах трубы, обработав их труборезом.
2. Надеть на концевые части трубы обжимные гайки.
3. Обработать края трубы развёрткой.
4. Установить фитинги и плотно подтянуть их к трубе гайками.

Не обязательно применять исключительно резьбовые двухсторонние фитинги. Если есть навыки пайки медных труб и соответствующий инструмент, можно методом пайки установить односторонние резьбовые фитинги.

Также в зависимости от материала корпуса сосуда, не исключается вариант пайки непосредственно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется по причине сложной технологической операции.

В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Останется подготовить место для монтажа непосредственно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.

Подготовка бойлерной емкости

Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость цельная? В этом случае придётся аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.

Посадочные места крышки и бака выравниваются, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более удобным, если на ёмкости сделать две крышки – сверху и снизу.

Пример устройства крышки на сосуде, который используется под бойлер косвенного нагрева. Уплотнение достигается прокладкой и болтовым крепежом по всей окружности

После установки крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. Теперь достаточно высверлить два отверстия на корпусе сосуда, ориентируясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части фитингов с запасом на 1-2 мм.

Резьбовые части фитингов пропускают в отверстия, предварительно установив уплотнительные прокладки. Затем с наружной стороны стенки бака накручивают встречные фитинги и плотно стягивают соединение.

При таком креплении нагревательная спираль вполне устойчива, но дополнительные опоры сделать необходимо. Ход теплоносителя под давлением  внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры будут компенсировать дефект.

Вариант перехода от трубок змеевика бойлера к магистральным линиям с теплоносителем системы отопления. Прямые фитинги одновременно исполняют роль крепежа

На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и слива воды, запрессовать в них короткие патрубки, а на патрубках смонтировать запорные краны. При желании можно дополнить аппарат стрелочным термометром.

Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утепляющим материалом. Здесь удачно подойдёт минеральная вата с верхним фольгированным покрытием.

Инструкция по подключению и запуску системы

Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, в сеть домашнего котла.

Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева полностью в работу, рекомендуется провести испытание на герметичность системы. На фото – заводской экземпляр

Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.

Если проверка показала целостность системы, закрывают крышку сосуда и подключают нагреваемой воды. Тестируют систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Бывший в употреблении газовый баллон часто используют для изготовления самодельных устройств. Представляем видеоролик о том, как из корпус баллона сделать БКН.

Здесь описан всего лишь один вариант из всех возможных, которые существуют и удачно применяются. Нужно отметить, что вариантов самостоятельных конструкций бойлеров косвенного нагрева имеется немало.

К примеру, вместо цилиндрической накопительной ёмкости используются прямоугольные сосуды. Намотку спирали змеевика делают не однослойной, а многослойной. Дополняют водяной нагреватель электрическим тэном. Конструкторские замыслы не имеют границ.

Хотите поделиться собственным опытом в изготовлении бойлера косвенного нагрева или полезными сведениями по теме? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, высказывайте мнение и размещайте фото.

Бойлер косвенного нагрева: своими руками, видео, чертежи

Горячее водоснабжение — это привычно и удобно, но как быть, если подключиться к центральной системе затруднительно? Решить этот вопрос целым рядом способов, и самый простой и экономичный из них — установка бойлера косвенного нагрева.

Особенности

В отличие от водонагревателей, в бойлере косвенного нагрева используется энергия теплоносителя, применяемого для отопления. Для этого в бак-накопитель встраивается теплообменник, обычно имеющий форму змеевика. Проходя по нему, теплоноситель системы отопления нагревает воду, находящуюся в баке.

Нагрев воды в бойлере, как и в водонагревателе накопительного типа, происходит в течение нескольких часов, но ее температура потом долго остается стабильной, что повышает удобство использования горячей воды для душа и ванны.

Бойлер косвенного нагрева не только экономичен, он еще и более безопасен, чем водонагреватель. В случае отказа автоматики в ТЭНовых нагревателях может произойти закипание воды и разрушение самого прибора или фитинговых соединений, что приведет к утечке. В бойлере же вода не может нагреться сильнее, чем теплоноситель, обычно этот показатель находится в пределах 60-90 градусов, что безопасно и для труб, и для человека.

Плюсы использования бойлера косвенного нагрева:

• теплообменник можно подключить как к центральному отоплению, так и к котлу любого типа;
• для нагрева воды не нужна электроэнергия, газ или другое топливо, что снижает затраты на монтаж и эксплуатацию бойлера;
• температура воды стабильная, без резких скачков;
• безопасность использования даже без установки дорогостоящей автоматики — вода не закипает, при утечке или прекращении подачи холодной воды не происходит выхода прибора из строя;
• простая конструкция и монтаж позволяют дополнительно сэкономить, сделав и установив бойлер косвенного нагрева своими руками.

Минусы:

• довольно большие размеры и вес, сравнимые с водонагревателем накопительного типа;
• бойлер косвенного нагрева используется только в отопительный сезон, для летнего применения его оснащают ТЭНом;
• длительный нагрев воды, во время которого температура теплоносителя в радиаторах снижается;
• отложение солей на змеевике требует регулярной чистки и обслуживания.

На рынке представлено множество моделей бойлеров, использующих косвенный нагрев. Но при наличии минимальных навыков сварки и монтажа возможно изготовление бойлера для дома или дачи своими руками.

Конструкция

Устройство бойлера довольно простое. В баке из материала, не подверженного коррозии, расположен теплообменник в виде змеевика или бака меньшего размера. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, обычно из меди.

Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды расположен снизу бака и оснащен обратным клапаном, через него же, с помощью обводного вентиля, производят слив. Выводной патрубок для горячей воды располагают в верхней части бака.

Стенки бака для уменьшения тепловых потерь необходимо хорошо утеплить. Для этого можно использовать различные материалы, но наилучший вариант — полиуретан, он обладает высокими теплоизоляционными качествами, при этом не боится влаги, хорошо гасит шум воды, возникающий при нагреве, долговечен и экологически безопасен.

Чтобы сделать бойлер своими руками проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть большего размера и заполнить пространство между ними полиуретановой пеной из баллона.

Для измерения и регулировки температуры бойлер оснащают термометром и термостатом. Этот элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы уменьшить внутреннюю коррозию, можно также встроить в бак магниевый анод, предназначенный для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в магазинах бытовой техники.

Технология изготовления своими руками

Прежде чем начать самостоятельное изготовление бойлера, нужно определиться с его параметрами и характеристиками:

• расход воды и объем бака;
• вид змеевика и расчет его размеров;
• наличие дополнительных устройств — ТЭНа, термостата.

Исходя из полученных ответов можно выбрать емкость для накопительного бака, материал для изготовления змеевика, а также определиться с размерами и выполнить эскиз будущего бойлера.

Расчет объема

Чтобы обеспечить достаточное количество горячей воды, необходимо представлять себе ее ежедневный расход. Принято считать, что на каждого постоянно проживающего в доме человека необходимо 50-80 литров нагретой воды в день.

Это количество позволит принять душ или ванну, а также удовлетворит потребность в горячей воде для стирки, уборки и мытья посуды. Таким образом, для семьи из 3-4 человек понадобится бойлер с баком на 200 литров.

Если вода нужна только для хозяйственных нужд, например, мытья рук и посуды, достаточно бака меньшего размера — на 50-70 литров. Не стоит без необходимости выбирать бак слишком большого размера — это увеличит время нагрева воды и приведет к уменьшению эффективности отопительной системы.

Выбор и расчет змеевика

Змеевик в бойлере может быть выполнен из металлической трубы в виде спирали или змейки, либо представлять собой внутренний бак меньшего размера. Делать его лучше из материала, обладающего высокой теплопередачей и устойчивостью к коррозии, например, из меди.

Также можно использовать трубу из нержавейки, но ее сложнее согнуть и придать ей необходимую форму. Обычные стальные трубы использовать не рекомендуется — проточная вода при нагреве будет выделять пузырьки кислорода, которые вызовут быструю коррозию металла. Наиболее удобна трубка из меди диаметром 10 мм — она гнется без применения горелки по шаблону.

Некоторые мастера используют также металлопластиковые трубы. Они устойчивы к внешней и внутренней коррозии, но использовать их нужно строго при температуре ниже 90 градусов. Любой перегрев приведет к деформации труб, протечкам и смешиванию воды в контурах. При определенных условиях это может привести к воздушным пробкам и ухудшению циркуляции.

Змеевик из трубы наматывают в виде спирали из расчетного числа витков и располагают в нижней части бака круглого сечения. Для нормальной теплоотдачи он не должен касаться стенок. При изготовлении бака прямоугольной формы теплообменник делают в виде змейки и размещают у одной из стенок.

Размеры и число витков змеевика определят с помощью расчета по формуле:

В этой формуле:

• Р — тепловая мощность змеевика, которая должна составлять 1,5 кВт на каждые 10 литров объема бака;
• d — диаметр используемой трубы, выраженный в метрах, принимаем 0,01 м;
• l — общая длина трубы, в метрах;
• ∆Т — разность температур до и после нагрева, обычно для предварительного расчета принимают 65 градусов.

Для бака на 200 литров с мощностью в 30 кВт расчет будет таким:

Отмерив необходимую длину трубы, нужно рассчитать также диаметр витка. Чтобы спираль не касалась стенок, его принимают на 10-12 см меньше диаметра бака-накопителя. Расчетные значения для некоторых размеров бака приведены в таблице.

Расстояние между витками целесообразно делать 5-8 см, чтобы улучшить условие теплообмена. При этом важно рассчитать общую высоту змеевика так, чтобы он не перекрывал входной и выходной патрубок для нагреваемой воды.

Теплообменник в виде бака выполняют обычно из того же материала, что и сам бак, а его размеры составляют 1/5-1/8 общего объема бойлера.

ТЭН, термостат и другие вспомогательные устройства

Один из недостатков бойлера косвенного нагрева — возможность его использования только в отопительный период. Решить эту проблему можно двумя способами:

• выполнить монтаж короткого замкнутого контура от котла, рассчитанного только на нагрев воды в бойлере;
• установить в самом баке ТЭН.

Первый способ связан с лишним расходом времени и топлива — при загрузке на неполную мощность котел будет работать с пониженным КПД, а в случае использования твердого топлива — еще и с образованием повышенного количества копоти и сажи. Кроме того, потребуется время на его обслуживание, загрузку и чистку.

Установка ТЭНа в сам бак бойлера позволит использовать его летом в режиме обычного водонагревателя. Для снижения затрат на электроэнергию нагрев можно производить в ночное время по более низким тарифам или подключить в систему солнечный коллектор.

Мощность ТЭНа должна соответствовать объему бака. В среднем, для объема 50 литров необходим ТЭН электрической мощностью 1,5-1,8 кВт, а для 200 литрового бойлера — 5-6 кВт. Эти значения могут быть незначительно изменены, при этом стоит помнить: чем больше мощность, тем короче время нагрева, и наоборот.

Осуществляя монтаж ТЭНа в бак бойлера, обязательно установите термостат, отключающий нагрев при температуре не более 90 градусов!

Также рекомендуется установить в бак магниевый анод, который отвлекает на себя процессы электрохимической коррозии внутри бака. Он постепенно растворяется при этом, и через несколько лет может потребоваться его замена.

В данной статье вы узнаете, что лучше: купить электрокотёл для частного дома или сделать своими руками.
Как правильно выбрать электрокотёл для обогрева дома площадью 100 квадратных метров, читайте здесь

Порядок изготовления и монтажа

После проведения всех необходимых расчетов и подготовки эскиза можно собирать бойлер косвенного нагрева своими руками.

1. Сборку начинают с подготовки самой важной части — бака-накопителя. Можно использовать любую готовую емкость из нержавейки, алюминия или термостойкого пластика или сварить бак из листового металла и обрезков труб подходящего диаметра. Главное требование — достаточная толщина стенок и прочность бака и устойчивость к коррозии.
2. Достаточно просто сделать бак из отработанного газового баллона. Для этого верхнюю часть баллона срезают, внутренние стенки тщательно зачищают, промывают несколько раз и проветривают на свежем воздухе в течение 3-5 дней. В противном случае вода приобретет запах газа. После просушки поверхность грунтуют водостойкой краской.
3. В баке в соответствии с эскизом нужно сделать несколько отверстий: для подключения змеевика, для входного и выходного патрубка, а также для ТЭНа и термостата при их установке.

1. Приваривают обрезки трубы — патрубки, и нарезают на внешней части резьбу для подключения контура ГВС и отвода от контура отопления.
2. Далее нужно сделать змеевик по расчетным размерам. Навивать спираль удобно по шаблону, в качестве которого используют трубу нужного диаметра, бревно или любой прочный цилиндрический предмет. Навивка должна быть достаточно свободной, чтобы готовый змеевик снялся с оправки.

1. К патрубкам змеевик крепят с помощью пайки, проверяя герметичность соединений. Это можно сделать с помощью воздуха из компрессора и мыльной воды. Давление при опрессовке должно превышать рабочее давление в системе отопления как минимум в 1,5 раза.
2. При необходимости устанавливают в бак ТЭН, термостат и магниевый анод. Подключают к электрической части медный кабель необходимого сечения — для ТЭНа 2 кВт — 1,5 мм², для 4 кВт — 2,5 мм², для 5 и более — 4 мм².
3. Помещают бак в корпус, если он предусмотрен проектом. Устанавливают между стенками бака и корпуса временные или постоянные распорки, чтобы выдержать одинаковое расстояние со всех сторон. Заполняют пространство утеплителем, например, монтажной полиуретановой пеной.
4. После высыхания пены срезают излишки, обрабатывают патрубки и крепят крышку корпуса. Можно окрасить его краской по металлу в светлые тона, для меньшего излучения тепла и продления срока службы.
5. Подключают бойлер к системе отопления и ГВС соответственно приведенной схеме.

Сделать бойлер косвенного нагрева своими руками довольно просто и бюджетно, а его эффективность и экономичность быстро окупит все затраты. Горячая вода со стабильной температурой сделает жизнь в загородном доме обеспечит привычный горожанам комфорт.

устройство, схема и принцип работы водонагревателя

Для обеспечения частного дома горячей водой на хозяйственные нужды применяется различная бытовая техника. К ней относятся проточные водонагреватели и разные бойлеры – электрические, газовые и косвенного нагрева. Последние представляют наибольший интерес, поскольку не требуют для своей работы никаких энергоносителей. С другой стороны, подобные агрегаты в заводском исполнении очень дороги. Вот почему сделать косвенный бойлер своими руками – удачное решение, а как его реализовать, мы расскажем в данной статье.

Устройство и принцип работы бойлера косвенного нагрева

Чем так привлекательны эти агрегаты, так это возможностью выдать большое количество горячей воды сразу нескольким потребителям. При этом нагрев происходит без дополнительных подключений к электрической сети или газовой магистрали, источником тепла служит все тот же котел, что мы используем для отопления дома. Единственное условие – теплогенератор должен иметь запас по мощности, дабы успевать работать с отопительной системой и водонагревателем.

Надо сказать, что устройство бойлера косвенного нагрева достаточно простое, так что при наличии некоторых навыков его можно сделать самому. По сути, это круглый герметичный резервуар приличной вместительности (не менее 100 л), внутрь которого помещен змеевик из медной трубки. Снаружи бак покрыт теплоизоляционным слоем, не дающим воде в емкости быстро остывать. Подробно устройство водонагревателя показано на схеме:

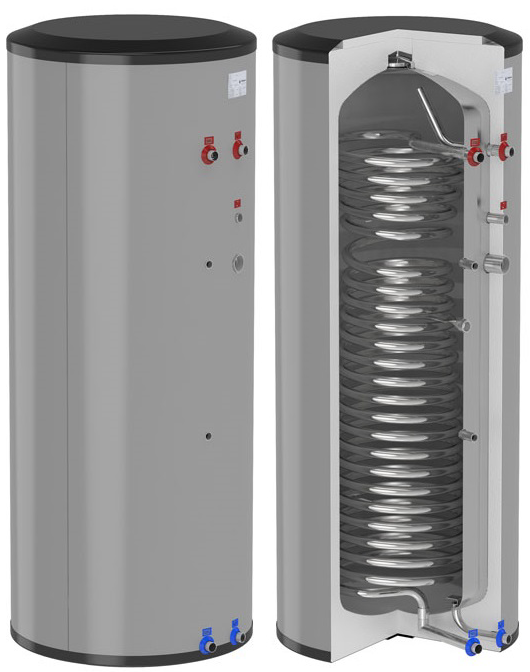

На рисунке показан обычный косвенный бойлер в минимальной комплектации, более совершенные модели дополнительно оборудованы:

• вторым змеевиком для подключения альтернативного источника тепла;
• электрическим ТЭНом для поддержания температуры воды в случае отключения котла;
• термометром и манометром.

Сам принцип работы бойлера косвенного нагрева заключается в передаче тепла не прямым способом от котла массе воды, находящейся в емкости. Посредником служит теплоноситель, нагретый до температуры 70—80 °С и циркулирующий по медной трубке змеевика. Это позволяет довести температуру воды, предназначенной для ГВС, до 60 °С. С целью исключить электрохимическую коррозию металлического бака внутрь помещен магниевый анод, образующий более активную гальваническую пару медь – магний, нежели медь – сталь.

Также накопительный водонагреватель косвенного типа снабжается патрубком для подключения предохранительного клапана безопасности и датчика температуры, присоединяемого к терморегулятору. На тот случай, когда необходимо обеспечивать моментальную подачу горячей воды к смесителям, бойлер снабжен патрубком для подсоединения обратной рециркуляционной линии.

Рекомендации по изготовлению

Чтобы сделать бойлер косвенного нагрева в домашних условиях, потребуется 2 основных элемента – это сам резервуар и теплообменник из медной трубки. Идеальная форма для бака – цилиндрическая, поэтому лучше использовать в таком качестве какой-нибудь баллон, металлическую бочку или тонкостенную трубу большого диаметра. Медная трубка не должна быть слишком тонкой, такой теплообменник не будет эффективным. Подходящий диаметр – 15—20 мм.

Совет. Для изготовления теплообменника хорошо подойдет и гофрированная нержавеющая труба, используемая для систем отопления и водоснабжения. Ее и согнуть проще, нежели медь.

Подобрав подходящий бак и определившись с его размерами, можно приступать к навивке змеевика. Рекомендуется для этого использовать шаблон в виде трубы или бревна, чей диаметр наполовину меньше размера емкости. Зафиксировав один конец трубки, выполните навивку на шаблон как можно плотнее, виток к витку. При этом надо следить за высотой изделия, чтобы оно впоследствии поместилось внутрь бойлера, сделанного своими руками.

Готовый теплообменник устанавливается по центру бака, чтобы трубка нигде не касалась его стенок. Теперь нужно устроить герметичный проход трубок сквозь бак, что делается с помощью пайки и резьбовых соединений, как это показано на фото:

Теперь остается выполнить теплоизоляцию резервуара с помощью рулонных утеплителей и бандажей из проволоки или тонкой стальной полосы. Предварительно надо закончить все сварочные работы – приделать дно и крышку, врезать все патрубки и приварить опоры. Поверх утеплителя следует надеть декоративный кожух из тонколистового металла или другого удобного материала.

Совет. С целью продлить срок службы самодельного стального резервуара рекомендуется приобрести и установить внутрь водонагревателя магниевый анод.

Схема подключения бойлера к котлу

Собрать накопительный водонагреватель – это только полдела, нужно еще выполнить правильную установку агрегата и его подключение к источнику тепла. Поскольку бак с водой имеет достаточно большой вес, его лучше поставить на фундамент и выверить по вертикали. Если у вас в котельной полы залиты бетонной стяжкой толщиной 100 мм, то можно обойтись и без фундамента. После установки можно приступать к обвязке бойлера.

Совет. Возможно, вам кто-либо посоветовал присоединять бойлер к водогрейному тракту двухконтурного котла или вы отыскали подобную схему в интернете. Запомните, что таким образом соединять эти агрегаты нельзя, водонагреватель должен быть подключен к той же линии, что и система отопления.

Дело в том, что двухконтурный котел нагревает воду для нужд ГВС только до 60 °С. А это значит, что большой объем воды в бойлере он нагреет не более, чем до 50 °С, затратив при этом много времени. Есть и другой момент: когда теплогенератор работает на контур ГВС, он полностью отключается от системы отопления, в результате чего последняя значительно остынет, а вместе с ней и весь дом. Обо всех нюансах подробно рассказано в следующем видеоролике:

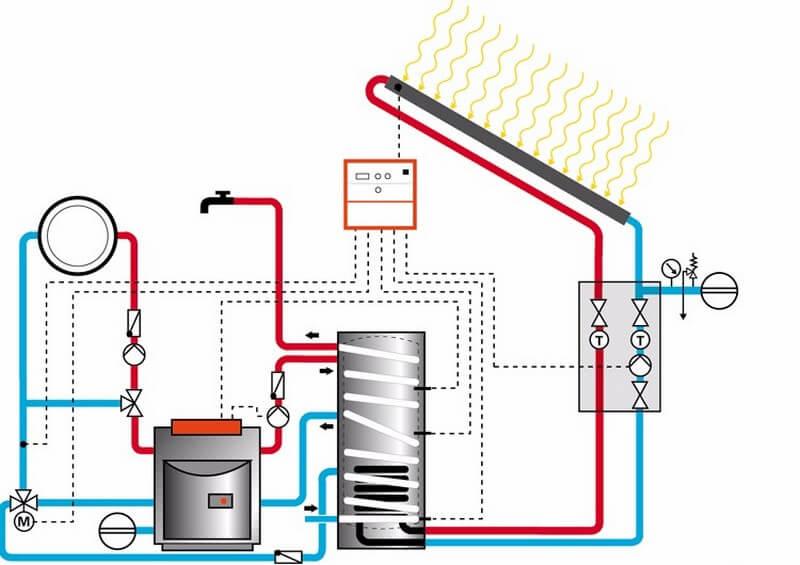

Чтобы правильно объединить водонагреватель и котел в одну правильно работающую систему, необходимо выполнить их обвязку по одной из представленных ниже схем. В первой распределение потоков теплоносителя организовано за счет установки трехходового клапана с сервоприводом. Когда температура воды внутри бойлера начинает снижаться, привод по сигналу датчика направляет поток теплоносителя в змеевик агрегата.

В другой схеме подключения с двумя циркуляционными насосами бойлер косвенного нагрева загружается за счет включения насоса в своем контуре. Отопительный контур при этом может функционировать постоянно либо отключаться, что зависит от автоматики. Если тепловая мощность котла достаточна, то обе ветви могут действовать одновременно. Только надо верно подобрать насосы, чтобы они не мешали друг другу.

Еще один способ обвязки бойлера применяется в сложных системах с несколькими циркуляционными насосами и гидравлическим разделителем.

Здесь водонагреватель со своим насосом просто присоединяется к общим коллекторам, находящимся за гидрострелкой. Больше подробностей о правильном подключении бойлера косвенного нагрева показано на видеоролике ниже.

Установка предохранительного клапана для водонагревателя

Это небольшое устройство играет в схеме подключения бойлера важную роль. Когда вода в баке начинает нагреваться, она расширяется в объеме и в результате возрастает давление.

Когда оно достигает критического значения, срабатывает предохранительный клапан и сбрасывает часть воды, чтобы снизить давление. Поэтому патрубок клапана необходимо соединять гибкой трубкой с выходом канализации.

В резервуарах большой емкости принято дополнительно ставить мембранный расширительный бак (экспанзомат). Он способен скомпенсировать больший объем расширяющейся жидкости. При этом важно при покупке бака выбрать тот, что предназначен для систем водоснабжения, а не отопления. Распознать его можно по величине максимального рабочего давления 7—8 Бар (у бачков для отопления 3 Бар).

Помимо этих элементов в обвязке бойлера со стороны водоснабжения должны присутствовать и другие необходимые детали: краны, клапаны, фильтры и прочая арматура. Как правильно обвязать косвенный водонагреватель с водопроводом частного дома, отражено на схеме с обратным циркуляционным контуром:

Заключение

В сущности, конструкция накопительного водонагревателя не отличается сложностью, так что при желании его можно изготовить самому. При этом есть возможность снабдить бойлер всеми возможными функциями и встроить в него датчики для совместной работы с автоматикой котла. А вот с обвязкой придется повозиться, от правильности ее выполнения зависит эффективная работа всего отопления дома.

Бойлер косвенного нагрева своими руками от отопления в частном доме

Бойлеры косвенного нагрева отличаются от других типов водонагревателей тем, что в их конструкции не предусматривается установка самостоятельного греющего элемента.

Процесс нагревания воды до температуры 65 С в таких конструкциях происходит за счет косвенного нагрева от независимого источника тепла: центральных тепловых сетей, топливного или электрического котлоагрегата.

Это высокоэффективное теплонагревающее устройство гарантированно обеспечивает подачу ГВС одновременно во все водоразборные точки с хорошими тепловыми и гидравлическими параметрами.

Конструкция такого нагревательного аппарата довольно простая, поэтому бойлер косвенного нагрева своими руками собрать не сложно, для этого необходимо познакомится с принципом его функционирования и иметь слесарные навыки.

СодержаниеПоказать

Устройство водонагревателя с косвенным нагревом

Нагрев ГВС в бойлере косвенного нагрева (БКН) выполняется за счет использования тепловой энергии от независимого источника. Наиболее часто он подключается к котлоагрегату. Нагретый теплоноситель от котла с температурой от 60 до 95 С поступает во внутренний теплообменный аппарат, выполненный в форме змеевика.

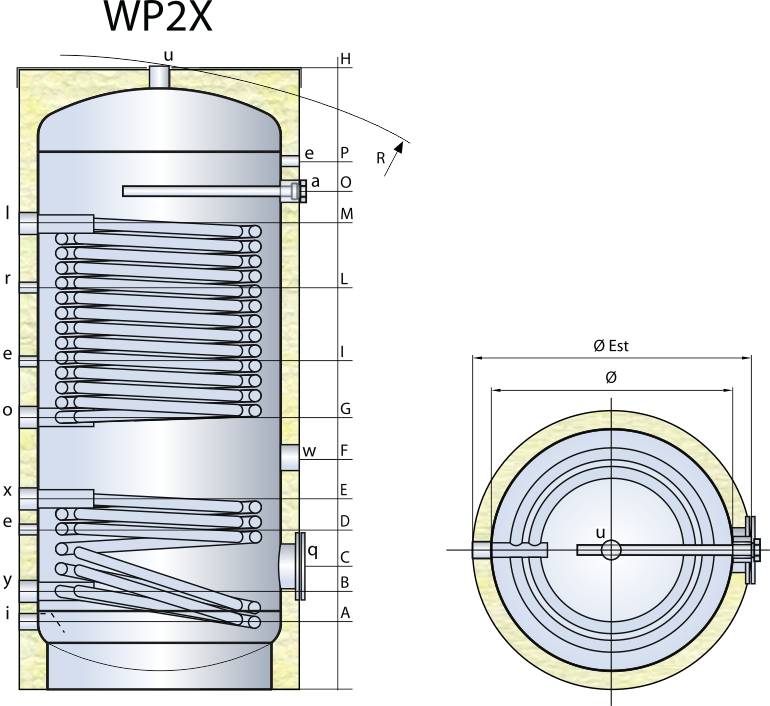

Устройство водонагревателя

Нагреваемая вода в баке соприкасается с его поверхностью, через которую осуществляется процесс теплопередачи от горячей среды к нагреваемой. Максимальная температура нагрева в таких устройствах 70 С. До 150 л баки выполняются настенного типа, а с большим объемом — напольного.

В современных схемах теплоснабжения сегодня стали применять еще более прогрессивную систему подготовки ГВС с использованием принципа послойного нагрева.

Послойный нагрев воды осуществляется вначале проточным способом во встроенном пластинчатом теплообменном аппарате двухконтурного котла, а затем сохраняется в выносном баке-аккумуляторе, поэтому процесса переключения теплоносителями между контурами нагрева не происходит, что положительно влияет на работу системы отопления.

Перед тем как сделать бойлер косвенного нагрева своими руками нужно знать принцип работы и назначение БКН. Мастеру также потребуется определиться, какие базовые элементы конструкции он сможет использовать:

1. Корпус БКН: из нержавейки, стальной, эмалированный или со стеклофарфоровым покрытием,, как у бойлеров Термекс на 80 литров. В самом бюджетном варианте он даже может быть в виде пластиковой бочки.
2. Теплоизолирующая оболочка, для создания аккумуляционных качеств, чтобы максимально долго сохранить нагретую воду в горячем состоянии.
3. Внутренний теплообменник, как правило, в форме змеевика.
4. Запорно-регулирующая арматура, для обслуживания и ремонта бойлера своими руками.
5. Блок управления и защиты, можно подключить самостоятельно из готовых систем, свободно реализуемых через розничную торговую сеть.

Бойлер БКН обвязывается по схеме противоточного движения сред: греющей и нагреваемой, они направляются друг другу навстречу.

Необходимые материалы

Перед тем как сделать бойлер своими руками необходимо не только подготовить все материалы, но и главным образом определится с рабочим объемом емкости, который будет способен обеспечить нагрузку на горячее водоснабжение для хозяйственно-бытовых нужд.

При этом нужно учитывать, что скорость нагрева в этих типах бойлеров меньше чем у электрических моделей, поэтому время нагрева больше.

Для того чтобы обеспечить комфортное водоснабжение для всей семьи, выбирают конструкцию БКН с большим объемом. После определения рабочего объема подготавливают исполнительные чертежи, выбирают исходные материалы и рассчитывают их количество.

Основные материалы и инструменты для выполнения бойлера косвенного нагрева своими руками:

1. Рабочая аккумулирующая емкость. Выбирают листовой металл или готовую конструкцию бака. Металл должен максимально противостоять коррозии в водяной среде: нержавейка, термостойкий пластмассовый корпус или бак с эмалевым покрытием.
2. Теплообменник змеевикового типа, используют трубу нержавеющую или медную.
3. Трубы для обвязки котла и БКН.
4. ТЭН для комбинированного БКН.
5. Запорно-регулирующая арматура.
6. Слесарный инструмент
7. Сварка с электродами.

Разработка проекта

Бойлер БКН выполняется по проекту, который базируется на исполнительных чертежах. Их изготавливают самостоятельно, берут в интернете по нужному объему бака и температуре теплоносителя или заимствуют у пользователей, которые успешно установили и эксплуатируют нужного объема БКН. В проекте выполняют тепловые и гидравлические расчеты и определяют спецификацию необходимого оборудования.

Основные расчетные параметры БКН:

• часовой объем водопотребления ГВС, м3;
• расположение змеевика;
• конфигурация змеевика;
• площадь нагрева змеевика.

Кроме того подготавливается раздел «автоматизация», который предусматривает аварийное отключение БКН и автоматическое поддержание рабочей температуры ГВС в бойлере.

Выбирая параметры бака и змеевика, не стоит увлекаться большими габаритами конструкции, поскольку это приведет к снижению общей эффективности установки из-за повышения тепловых потерь.

Расчет объема изготавливаемого бойлера

В том случае, когда котел уже установлен в частном доме и рассчитан для отопления, расчет объема бака нужно производить исходя из максимальной работы котла на отопление и остающегося резерва мощности на услугу ГВС. Если этот баланс будет нарушен, то система станет работать с недогревом как в системе отопления, так и ГВС.

Если котел еще не установлен, то вначале определяется нагрузка на отопление, затем на ГВС, а потом выбирается мощность котла с учетом 10-15 процентов запаса.

Например, бойлер косвенного нагрева Термекс 80, с объемом 80 литров, потребует резерва мощности котла равного 14,6 кВт при температуре котловой воды не ниже 80 С.

Нагрузка на ГВС определяется по объему водопользования, практическое соотношение между объемом бака БНК и тепловой нагрузкой на ГВС:

• 100 л — 16 кВт;
• 140 л — 23 кВт;
• 200 л — 33 кВт.

С целью проведения более точных расчетов применяют формулу, которая базируется на тепловом балансе:

Vбкн= = Р х.в (tк — tх.в): (tбкн — tх.в).

Где:

• Vбкн — расчетная емкость бака косвенного нагрева;
• Р х.в — часовой расход ГВС;
• tк — температура котловой греющей воды от первичного внешнего источника нагрева, обычно 90 С;
• tх.в. — температура ХВС в трубопроводе, летом принимается 10 С, зимой 5 С ;
• t бкн — температура воды, нагретой БКН, задается пользователем от 55 до 65 С.

Из какого материала сделать емкость

Емкость для БКН обычно выбирают из доступных материалов, обычно ее изготавливают самостоятельно из листовой стали, крупногабаритных труб либо используют отработанные баллоны сжиженного газа.

Листовая сталь

В этом случае особого выбора у мастеров нет. Выбирая материал для бака нужно исходить из его долговечности и прочности, поскольку он функционирует в высокой коррозионной среде и под давлением.

В мире лучшими бойлерами косвенного нагрева, представленные европейскими изготовителями, считаются устройства со стеклокерамическим покрытием. Емкости из нержавеющей стали хотя и являются более долговечными менее популярны из-за своей высокой стоимости. Кроме того имеются бюджетные БКН с защитным слоем из эмали, но они обладают самым малым периодом эксплуатации.

Расчет размера змеевика

Расчет площади нагрева является базовым для создания БНК нужной тепловой мощности. Его определяют по длине трубки в соответствии с формулой:

l = Р/n*d*DT

В этой формуле:

• Р — мощность теплообменника, принимают из расчета 1,5 кВт на каждые 10 л объема бака;
• d — диаметр змеевика, обычно 0,01 м;
• n- число пи;
• l — расчетная длина трубки змеевика, м;
• DТ — разность температур на входе 10 С и выходе 65 С. Как правило, ее принимают 55 С.

Из какого материала сделать теплообменник

Для выполнения водонагревателя БКН в форме змеевика, берут медную/латунную трубку Д от 10 до 20 мм. Ее закручивают спиралью и оставляют межвитковый зазор в 2-5 мм. Зазор выполняют с целью обеспечения компенсации температурного расширения трубы.

При этом варианте спирали образуется хороший контакт теплоносителя с трубной поверхностью нагрева. В торговой сети можно найти уже готовые медные спирали, которые изначально могут быть выпущены для технологического оборудования. Это не столь важно, если размеры змеевика соответствуют необходимым расчетам.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет.

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплозащитные мероприятия, чаще всего, выполняют до того, как емкость будет собрана. В роли теплоизолятора, возможно, применять какой угодно теплозащитный материал, в том числе и обычную монтажную пену.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Инструкция первого пуска системы БКН

После того как БКН будет полностью обвязан с теплоносителем и линией подачи ГВС и опрессован на предмет утечек, приступают к его первому пуску:

1. Открывают краны на подаче и обратке теплоносителя от внешнего источника нагрева.
2. Открывают кран с горячей водой на смесителе и выпускают воздух до тех пор, пока из крана не пойдет ровный напор воды, после чего воду на смесителе перекрывают.
3. Устанавливают температуру нагрева по терморегулятору и ожидают нагрев воды до нужной температуры или контролируют ее по показаниям стрелочного термометра.

В процессе нагрева еще раз проводят тщательный внешний осмотр конструкции на предмет плотности и проверяют теплоизоляционные качества бака.

Во время первого пуска контролируют время нагрева бойлера при максимальных параметрах теплоносителя, а также работу системы автоматики регулирования и безопасности.

как выбрать, схемы подключения, плюсы и минусы электрокотла

Бойлер представляет собой приспособление, предназначенное для нагревания воды, второе название прибора – водонагреватель. Устройство используется, когда нужно обеспечить горячей водой жилой дом.

Разновидности бойлеров косвенного нагрева

Подобное устройство функционирует только вместе с внешними источниками отопления. От прибора подаётся теплоноситель. Находящаяся внутри вода нагревается из-за циркуляции жидкости.

Для уменьшения тепловых потерь используется полиуретановое покрытие. Холодная вода поступает в бак через специальные трубы. Бойлеры косвенного нагрева подразделяются на:

1. Настенные

Подобные устройства находятся на определённом расстоянии над полом. Они компактны и обладают ограниченной вместимостью. Для их размещения следует подбирать прочную стену. Основой является корпус, вмещающий в себя бойлерную систему. Теплоизоляционный слой прокладывается между внешней стенкой и баком для воды.

В конструкцию входит теплообменник, обеспечивающий равномерный нагрев жидкости внутри резервуара. Термометр предназначен для контроля температуры воды. В качестве коррозионной защиты применяется магниевый анод.

1. Напольные

Приборы имеют большие габариты и используются в промышленности. Для их установки подбирается отдельное помещение. Устройства состоят из эмалированного бака, управляющего термостата, анода магниевого типа, высокоплотного теплоизоляционного слоя, теплообменника и ТЭНа. В таких аппаратах тепловой обмен происходит с большей эффективностью, благодаря увеличенному диаметру змеевика.

1. Вертикальные

Являются наиболее распространённой разновидностью. Их использование даёт возможность сэкономить пространство. Уменьшенные габариты отрицательно влияют на ёмкость резервуара и производительность. Подобное устройство подходит для установки в частном доме или офисном здании.

Фото 1. Бойлер косвенного нагрева вертикального типа, подключенный к системе отопления с электрическим котлом.

Внешний корпус производится из материалов, не подверженных коррозии, таких как эмалированная, нержавеющая сталь или пластмасса. Змеевик теплообменника изготавливается из латуни и имеет сложную форму, которая позволяет более эффективно нагревать теплоноситель. Ещё в конструкцию входит теплоизоляция, резервуар, анод, термостат.

1. Горизонтальные

Такие приборы более вместительны и часто используются на различных предприятиях. Применение таких устройств позволяет отказаться от установки дополнительных насосов. Теплообменник имеет спиралевидную форму. По нему циркулирует вода, подаваемая из котла. Его часто изготавливают из углеродистой стали или латуни. При использовании на производстве аппарат подсоединяют к системе водоснабжения.

Подобный бойлер популярен из-за отсутствия расходов, связанных с его эксплуатацией. Прибор не нагружает электрическую проводку и способствует экономии средств.

Замкнутый контур позволяет потребителю получать горячую воду при открытии крана без предварительного слива холодного отстоя.

В конструкцию входит горизонтально расположенный бак, слой теплоизоляции, анод и термометр.

Каждая разновидность бойлера имеет свои особенности, а также положительные и отрицательные стороны. Все устройства объединяет общий принцип работы и основные элементы, входящие в состав конструкции.

Важно! В независимости от разновидности прибора, вода никогда не подаётся из нагревательного котла напрямую в бак. Она используется в качестве теплоносителя, расположенного в теплообменнике. Нагревание осуществляется постепенно за счёт контакта воды со стенками в резервуаре, которые соприкасаются со змеевиком.

Как правильно выбрать бойлер с электрическим котлом?

Прибор применяется в различных сферах и имеет определённые особенности в зависимости от области использования. При покупке бойлера обращают особое внимание на:

1. Объёмы потребления горячей воды

Чем выше этот показатель, тем большей вместимостью должен обладать резервуар.

Требуется точно рассчитать количество потребителей и выбрать нужный объём, например, если речь идёт об обслуживании трёх человек, то бака на 100 литров будет вполне достаточно.

Когда бойлер требуется установить на даче или оборудовать им частный дом, то можно сэкономить и приобрести агрегат, имеющий резервуар на 80 литров.

1. Режим жизни потребителей

Если прибор устанавливается в офисном здании или жилом доме, то он должен обладать высокими мощностными показателями, чтобы обеспечить бесперебойный приток горячей воды. При монтаже на даче или в частном доме высокая мощность является избыточной, так как в этих условиях нет большого количества потребителей, и нет необходимости обеспечивать бесперебойную подачу горячей жидкости.

1. Расход теплоносителя через контур

Большая площадь змеевика позволит увеличить скорость нагрева воды в баке и повысит расход теплоносителя, поступающего от электрического котла. Это потребует дополнительных затрат электроэнергии. Если нет необходимости в быстром нагреве, то можно избежать больших трат. Так, теплообменник общей площадью 1 квадратный метр нагревает 120 литров в баке за 30 минут. Сэкономить можно и на материале, из которого производится змеевик.

1. Корпус резервуара

Он должен быть произведён из долговечного антикоррозийного материала. Наиболее надёжными в этом плане считаются сталь и нержавейка. Особое внимание стоит уделить внутреннему покрытию устройства. Если в качестве облицовки использована керамика или стеклокерамика, то можно не сомневаться в долговечности изделия.

1. Теплоизоляция

Часто в качестве прослойки между внешним корпусом и баком для воды используется обыкновенный поролон.

Фото 2. Внутренняя конструкция бойлера косвенного нагрева. Желтым цветом обозначена теплоизоляция.

​Подобная мера делает прибор менее дорогостоящим, но уменьшает эффективность его работы, увеличивая тепловые потери. Большая часть энергии, предназначенная для нагрева воды, уходит в никуда, а эффективность устройства снижается. В современных моделях в качестве тепловой изоляции используется полиуретан.

Этот материал способен сохранить большое количество тепла и нагреть внешние стенки бака, обеспечив максимально эффективную передачу энергии от змеевика к резервуару.

Справка. Принимая во внимание описанные факторы, можно выбрать идеальный бойлер косвенного нагрева с электрическим котлом. Грамотная покупка позволит удовлетворить нужды потребителей в полном объёме и сэкономить некоторое количество средств.

Вам также будет интересно:

Схемы подключения

Для обеспечения стабильного функционирования каждого прибора в системе требуется установить бачок, предназначенный для горячей воды, на выходе из бойлера. Его объём должен составлять 10% от вместимости основного резервуара. Подобная мера позволит нейтрализовать тепловое расширение.

Не стоит пренебрегать монтажом отсечных кранов в каждой ветке. Это позволит быстро отключить неисправное устройство от системы и провести ремонт. На подающих трубах надо установить обратные клапаны, которые предотвратят возникновение противотока. Существует множество способов подключения, имеющих свои особенности:

1. Двухнасосная система

Она включает в себя два насоса, один из которых относится к самому бойлеру, другой — к системе отопления.

Фото 3. Двухнасосная схема подключения бойлера. В ней один насос относится к бойлеру, другой — к отопительной системе.

Одно из этих устройств может монтироваться как на подающем, так и на обратном патрубке. Подобная схема не предусматривает наличия трехходового крана. Подключение производится посредством обыкновенных тройников. Поток горячей воды из котла регулируется включением и отключением насосов.

Система автоматизирована, и остановка потока в нужный момент производится, благодаря температурному датчику, имеющему две пары контактов. Если вода в баке становится холоднее, активируется цепь, питающая насос, распложенный в бойлерном контуре. При достижении нужной степени нагрева происходит замыкание контактов, и подача теплоносителя останавливается.

1. Схема подключения через трехходовый клапан

Она часто применяется при большом потреблении горячей воды. При её использовании создаётся два отопительных контура. Основной отвечает за прогрев помещения, а дополнительный нагревает воду, находящуюся в бойлерном резервуаре. Трёхходовый клапан включают в систему, чтобы эффективно распределить поток теплоносителя между контурами. Прибор автоматически срабатывает, когда температура воды в баке опускается ниже установленного значения, и теплоноситель перенаправляется для её нагрева.

1. Система с гидравлической стрелкой

​

Для обеспечения равновесия между потоками теплоносителя используются специальные распределители.

Подобная схема часто применяется, если требуется направить горячую воду из котла по нескольким направлениям.

Чтобы устранить резкие перепады давления в различных ответвлениях, организуется стабильное функционирование гидроколлектора с модулем гидравлического типа.

1. Схема с использованием рециркуляции

Применяется, когда требуется обеспечить максимальную скорость подачи горячей воды из котла. Организуется закольцованная магистраль, по которой в постоянном режиме циркулирует поток теплоносителя, регулируемый насосом. Для создания подобной системы потребуется подсоединение дополнительных узлов, таких как обратный клапан, автоматизированный отводчик воздуха, предохранитель и расширительный бачок.

Внимание! В независимости от используемой схемы, надо уделить особое внимание подключению всех компонентов и узлов. Правильное подсоединение бойлера к котлу позволит увеличить производительность и получить максимальную мощность при низких затратах на нагрев воды.

Понять, насколько правильно выполнено подключение можно, если провести проверку работоспособности устройства и нагреть воду в резервуаре. Требуется измерить время, за которое жидкость достигает нужной температуры. Если подключение выполнено верно, то бойлер продемонстрирует высокую производительность.

Полезное видео

Посмотрите видео, в котором рассказывается об устройстве и принципах работы бойлеров косвенного нагрева.

Преимущества и недостатки электрокотла с бойлерным устройством

Использование электрического котла вместе с бойлером косвенного нагрева целесообразно, так как:

​

1. Система автоматизирована, а за режим работы отвечают термодатчики.
2. Насос активируется при открытии любого крана, и потребитель мгновенно получает воду нужной температуры.
3. Тепловые потери минимальны и возникают только при заборе воды.

Система, включающая в себя электрический котёл с бойлером косвенного нагрева, помимо преимуществ имеет и недостатки:

1. Большие расходы. Средняя стоимость бойлера с баком на 100 л составляет 90 тыс. р. К ней прибавляется цена монтажа электрического котла и затраты на потребляемую энергию.
2. Продолжительный период нагрева. Чтобы повысить температуру 100 л воды до приемлемого уровня, придётся подождать несколько часов. При этом интенсивность отопления в помещении снижается.
3. Большие размеры. Котёл и бойлер монтируются в непосредственной близости. Получившуюся конструкцию нельзя назвать компактной. Для её размещения выделяется отдельная комната.

принцип работы, устройство, особенности, виды, популярные модели, подключение своими руками, возможные ошибки

Бойлеры косвенного нагрева – это водонагреватели, позволяющие обеспечивать бесперебойную подачу горячей воды в системе частного домовладения. Такой нагреватель воды является очень хорошей альтернативой отопительных двухконтурных котлов.

Зачем нужен бойлер косвенного нагрева

Бойлеры косвенного нагрева должны приобретаться в комплекте с одноконтурными котлами — значит, такой вариант оборудования занимает больше места и стоимость его выше, чем цены стандартного двухконтурного котла. Тем не менее, важным преимуществом является возможность бесперебойной подачи значительного количества горячей воды с неизменными температурными показателями.

Любой способ нагрева проточной воды практически любыми системами сопровождаетсянедостаточной производительностью и непостоянством температуры подаваемой воды. В этом случае будет нужен грамотно разработанный график водопотребления. Принцип работы бойлеров косвенного нагрева несколько иной, что позволяет задействовать одновременно несколько точек использования горячей воды.

Принцип работы и устройство водонагревателей косвенного нагрева

С технической точки зрения, любые водонагреватели косвенного нагрева являются стандартными теплообменниками, способными аккумулировать определенное количество воды с заданными температурными показателями. Горячая вода может подаваться сразу через несколько точек водопотребления. Простейший агрегат такого типа является утепленной емкостью и имеет змеевик, а также четыре входа-выхода:

• на подачу горячего теплового носителя;
• на возврат теплового носителя;
• на подачу холодного водоснабжения;
• на выдачу горячей воды.

Автоматизация работы, а также предупреждение аварийности и повышение уровня долговечности осуществляется при помощи дополнительных элементов:

• температурный датчик на воду;
• циркуляционный насос;
• предохранительный клапан;
• обратный клапан;
• запорная арматура;
• катодная защита от коррозийных изменений.

Нагревательное оборудование подключается параллельно разводке на отопление. Результатом подключения к собственному контуру является обеспечение достаточного расхода теплоносителя. Соблюдение схемы подключения снижает температурный разброс в системе отопления при включении бойлера.

Для чего и как монтировать бойлер косвенного назначения (видео)

Виды бойлеров косвенного нагрева

Различия в принципе работы любых моделей косвенных бойлеров практически отсутствуют. Такой тип водонагревательного оборудования в основном имеет отличие по месту крепления:

• агрегаты для напольного расположения;
• настенные агрегаты.

Комплекция бойлерного оборудования также позволяет классифицировать водонагревательное оборудование на следующие виды:

• агрегаты, имеющие спиральный теплообменник в нижней части;
• водонагревательные устройства, имеющие пару теплообменников.

Чтобы приобрести качественный водонагреватель нужно определиться с конфигурацией, а также ознакомиться с основными отличиями. Самым популярным и хорошо зарекомендовавшим себя оборудованием этого типа являются следующие модели:

• Drazice OKC 160-NTR. Обладает невосприимчивостью к качественным характеристикам теплового носителя, и изготовлен из высококачественного материала, не склонного к коррозийным изменениям. Не предназначен для работы при давлении выше шести атмосфер;
• Gorenje GV-120. Бюджетная модель для напольного или настенного расположения. Обладает высокопроизводительным трубчатым теплообменником. Возможность верхней подводки отсутствует;
• Buderus Logalux L-135. Внутренняя часть бака покрыта термостойкой глазурью Duoclean с высокими антикоррозийными показателями. Предназначен для горизонтального монтажа. Стоимость достаточно высокая;
• Gorenje KGV 300-2/BG. Представлен стальным эмалированным баком, с дополнительной внутренней защитой при помощи магниевого анода, парой трубчатых теплообменников, термометром и защитой от перегрева;
• VaillantVih CK-70. Отличается привлекательным дизайном, высоким качеством сборки и хорошими современными материалами. К недостаткам можно отнести маленький объём и высокую стоимость;
• Protherm FE-200 BM. Напольный вариант из нержавеющей стали с эмалированным покрытием. Высокопроизводительный водогрей с отсутствием возможности подключения рециркуляции и ТЭНа;
• Bosch SO 120-1. Качественное, компактное и интеллектуальное оборудование, рассчитанное на входящее давление до десяти атмосфер. Присутствует возможность нижней подводки. Агрегат прост в монтаже и обслуживании, но имеет единственный выход на воду.

Важно помнить, что необходимо правильно определить требуемый объём, который позволит полностью обеспечить водоснабжение. На семью в три-четыре человека требуется бойлер с объёмом в 100-150 литров.

Как подключить бойлер косвенного назначения (видео)

Схема подключения нагревателя

Как правило, в условиях частного домовладения, используется эффективная гидравлическая система монтажа водогрейного оборудования.

Подключение к отопительной системе

Обвязка и подключение к водопроводной системе осуществляется в соответствии со следующими правилами:

• холодная вода подаётся в нижнюю часть бака;
• выход горячей воды обеспечивается в верхней части бака;
• в центральной части располагается точка рециркуляции.

При подключении контура движение теплоносителя должно осуществляться по направлению сверху вниз, что позволяет обеспечить наиболее высокий КПД.

Подключение трёхходовым клапаном

Технология такого подключения представлена отопительным контуром и нагревательным контуром на горячее водоснабжение. Трехходовой клапан обеспечивает равномерное распределение теплового носителя между этими контурами.

Автоматическое управление осуществляется посредством термостата, который при остывании воды переключает клапан, в результате чего вода из отопительного контура поступает в контур водонагревателя. При достижении необходимых температурных показателей клапан переключается термостатом в обратное положение, и тепловой носитель перенаправляется в отопительные радиаторы.

Подключение двухнасосной системы

Такой вариант предполагает перемещение потоков теплового носителя по разным магистралям посредством циркуляционного насоса. При параллельном подключении работа насосного оборудования контролируется температурным датчиком.

После насосов монтируются обратные клапаны. При включении линии горячего водоснабжения происходит отключение отопительного контура. Если монтируется сложная отопительная система на два котла, но работа отопления и горячего водоснабжения будет бесперебойной.

Подключение с гидравлической стрелкой

Гидравлический распределитель и стрелка позволяют уравновешивать потоки теплоносителя в многоконтурных системах с циркуляционными насосами. Совместное функционирование гидравлического коллектора и модуля помогает минимизировать перепады давления, но самостоятельно выполнить такое подключение достаточно сложно.

Подключение с рециркуляцией

Такой вариант актуален при наличии в системе водяного сушителя для полотенца. К такой рециркуляционной петле могут быть подключены все потребители, а горячая вода постоянно перегоняется по кругу при помощи насоса. При подключении рециркуляции увеличивается расход на нагрев теплоносителя.

Особое внимание нужно уделить монтажу дополнительных узлов и элементов, которые должны быть представлены обратным и предохранительным клапанами, а также автоматическим воздухоотводчиком и расширительным бачком. Можно устанавливать модели, не имеющие входа на рециркуляционный контур, подключая их с использованием стандартных тройников.

Возможные ошибки при подключении оборудования

Несмотря на то, что в большинстве случаев самостоятельное выполнение монтажа и подключения косвенных бойлеров не вызывает сложностей, даже незначительное отклонение от технологии установки может негативно сказаться на работоспособности всей системы. Основные ошибки, допускаемые при осуществлении работ по установке своими руками следующие:

• неправильный выбор места под установку водонагревателя. Косвенный бойлер должен быть расположен максимально близко к отопительному котлу;
• неправильное выполнение подсоединения насосного оборудования. Осевая часть двигателя должна обязательно располагаться в горизонтальном положении, что позволит снизить процент износа подшипника;
• отсутствие контроля защиты насосного оборудования. Необходимо предотвращать попадание грязи и мусора в агрегат, а также систематически осуществлять проверку сетчатых фильтров.

Кроме всего прочего, при последовательном подключении входа и выхода теплового носителя удаётся получить максимально высокий КПД нагревательного оборудования. Оптимальные показатели нагрева воды и отопления могут быть достигнуты, если теплоноситель поступает в бойлер косвенного нагрева сверху, и выходит в нижней части.

Как подключить бойлер (видео)

Несмотря на относительно высокую стоимость и необходимость выделения под монтаж достаточного количества пространства, косвенные бойлеры характеризуются широкими возможностями и имеют большое количество очевидных преимуществ, благодаря которым стали очень популярны у отечественных потребителей.

Змеевик без резервуара и водонагреватели косвенного нагрева

Змеевик без резервуара и водонагреватели косвенного нагрева используют домашнюю систему отопления для нагрева воды. Они являются частью так называемых интегрированных или комбинированных систем водяного отопления и отопления помещений.

Как они работают

Водонагреватель без резервуара со змеевиком обеспечивает горячую воду по запросу без резервуара. Когда кран горячей воды открыт, вода нагревается, поскольку она течет через нагревательный змеевик или теплообменник, установленный в основной печи или котле. Бесконтактные водонагреватели наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но могут быть неэффективным выбором для многих домов, особенно для тех, кто находится в более теплом климате.

Водонагреватели косвенного нагрева — более эффективный выбор для большинства домов, даже если для них требуется накопительный бак. Водонагреватель косвенного нагрева использует главную печь или бойлер для нагрева жидкости, которая циркулирует через теплообменник в резервуаре для хранения. Энергия, запасенная резервуаром для воды, позволяет печи реже выключаться и включаться, что позволяет экономить электроэнергию. Водонагреватель косвенного нагрева, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если бойлер источника тепла настроен на «холодный запуск».»

Ознакомьтесь с основами работы без резервуарного змеевика и косвенного водонагревателя, чтобы узнать больше о том, как они работают.

Косвенные системы могут работать на газе, мазуте, пропане, электрической, солнечной энергии или в сочетании любого из этих источников. Бесконтактные системы обычно бывают электрическими , работающих на жидком топливе или газе. Эти системы водяного отопления работают с системами принудительного воздушного отопления и водяными или водяными системами обогрева полов.

Выбор комбинированной системы водяного и космического отопления

Интегрированные или комбинированные системы водяного и космического отопления обычно стоят больше, чем отдельный водонагреватель и печь или бойлер, но затраты на установку и обслуживание могут быть меньше.Например, вам не понадобится несколько подключений к электросети, поскольку есть один источник тепла. Также не так много движущихся частей, которые нужно обслуживать или обслуживать. Некоторые из этих высокоэффективных систем также могут снизить затраты на коммунальные услуги.

Большинство комбинированных систем водяного отопления и отопления помещений обычно предназначены для нового строительства. Однако есть несколько модернизированных устройств, которые могут работать с существующим водонагревателем.

При выборе системы нужно учитывать ее размер.Расчет комбинированной системы требует некоторых расчетов, отличных от расчетов, используемых для расчета размеров отдельной системы водяного отопления или отопления помещений. Лучше доверить это квалифицированному подрядчику по сантехнике и отоплению.

Чтобы определить энергоэффективность комбинированной системы водяного отопления и отопления помещений, используйте ее комбинированный рейтинг эффективности прибора (CAE). Чем выше число, тем более энергоэффективно. Показатели эффективности комбинированного прибора варьируются от 0,59 до 0,90.

Установка и обслуживание системы

Правильная установка и обслуживание вашей комбинированной системы водяного отопления и отопления помещений может оптимизировать ее энергоэффективность.

Правильная установка вашей системы будет зависеть от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности. Поэтому лучше всего обратиться к квалифицированному специалисту по сантехнике и отоплению. При выборе подрядчика обязательно сделайте следующее:

• Запросите смету расходов в письменной форме
• Спросите рекомендации
• Обратитесь в местное бюро Better Business Bureau
• Узнайте, получит ли компания местное разрешение, если необходимо, и понимает ли местные строительные нормы и правила и т. д.

Периодическое обслуживание вашей системы может значительно продлить срок службы водонагревателя и минимизировать потерю эффективности. Проконсультируйтесь со своим установщиком и прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваша комбинированная система правильно установлена ​​и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения для нагрева воды, отопления и охлаждения помещений, чтобы снизить ваши счета за коммунальные услуги.

Лучшие системы · Наши рекомендации по системам лучистого отопления

Ни одна система лучистого отопления не является идеальной для всех ситуаций, но после более чем 40 лет обслуживания клиентов несколько систем и методов выделяются .Нам нравятся простые честные ценности, без уловок и папашей. Лучшие системы должны быть надежными, долговечными и простыми в эксплуатации. Они должны быть энергоэффективными и экологически ответственными, и они должны быть доступными по цене . Лучшие излучающие системы должны обладать характеристиками, показанными справа.

Посмотрите наше видео ниже, чтобы узнать больше о лучшей системе лучистого отопления.

Лучшие системы должны предлагать:

• Низкая начальная стоимость
• Низкие эксплуатационные расходы
• Экологическая чувствительность
• Энергоэффективность
• Просто и легко работать на
• Совместимость с солнечной энергией
• Должен быть «Сделай сам»

Упрощенная схема открытой прямой системы

В лучших излучающих системах вместо бойлера будет использоваться высококачественный водонагреватель с высокой эффективностью.Эти системы стоят примерно вдвое дешевле, чем установка с использованием типового котла . Но они намного эффективнее. Они представляют собой простой и гениальный способ приготовления теплой воды для излучаемого тепла помещения и горячей воды для бытового потребления, и вы действительно получаете небольшое охлаждение, когда захотите. Если вы используете бойлер, вы понесете дополнительные расходы и упустите некоторые прекрасные возможности.

Системы лучистого отопления на основе горячей воды доступны по цене. Они делают исключительный комфорт, высокую эффективность и пользу для здоровья, присущие системе лучистого отопления, доступной каждому. .Не только один процент!

Фотография открытой прямой системы

Вы можете использовать тот же водонагреватель для вашей системы лучистого отопления, который вы используете для горячего водоснабжения!

Можно выбрать одну из двух систем, которые обеспечивают горячее водоснабжение и обогрев помещений от одного и того же устройства. Одна из них — это непрямая система , в которой используется теплообменник, а другая — это прямая система , в которой его нет.

«Открытая прямая система» — это значительный прорыв в дизайне лучистого отопления.Открытая прямая излучающая система предлагает беспрецедентную эффективность при очень доступной цене и является нашей предпочтительной системой среди всех систем лучистого отопления. Это единая система, которая работает двумя разными и разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячая вода, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги .

Open Direct System Преимущества энергоэффективности:

• «Открытая прямая система» использует лучистое отопление, которое на принципиально более энергоэффективно .
• Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания двух независимых методов. Один набор исключен, а другой уменьшен из-за эффективного использования.
• Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат.
• «Открытая прямая система» совместима с солнечной батареей.
• Бытовые водонагреватели потенциально более эффективны, чем бойлер. Они могут работать при низких температурах и позволяют конденсировать дымовые газы.Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
• Предварительный подогрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
• Бак позволяет установить огромный теплообменник для дымохода, что увеличивает эффективность.

Экологические преимущества открытой системы Direct:

• Снижение расхода топлива
• ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАРА В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они безвредно спускаются в канализацию вместо того, чтобы загрязнять воздух.

Щелкните здесь, чтобы получить дополнительную информацию о излучающих системах, в которых в качестве источника тепла используется нагреватель горячей воды для бытового потребления.

Эти системы лучистого отопления, вероятно, являются
лучшими и наиболее эффективными системами отопления из имеющихся.

Системы отопления, в которых используется водонагреватель , стоят примерно вдвое меньше , чем системы, использующие обычный бойлер.Тем не менее, они на намного эффективнее . Как правило, они сделаны из лучших материалов. Это простой и оригинальный способ производить лучистое отопление помещения и горячую воду в одном устройстве. Правильно спроектированные системы горячего водоснабжения соответствуют всем основным нормам и являются исключительно безопасными . Поскольку эти системы работают при низких температурах , они более энергоэффективны и безопасны, чем системы, использующие бойлер. Поскольку стоимость котла полностью исключена. эти системы также более доступны.Системы отопления на основе водонагревателя совместимы даже с солнечной энергией.

Эти системы иногда называют «спорными» людьми, работающими в сфере отопления, которые хотят продать вам устаревшую котельную систему, которая стоит в 2–3 раза дороже. У нас есть научные данные и довольные отзывы клиентов для поддержки наших гидравлических систем. Вы должны учитывать источник любых негативных комментариев.

Водонагреватель Polaris.
Обратите внимание на гигантскую вытяжную трубу из нержавеющей стали
для дополнительной эффективности.

Нагревательный элемент Polaris — это водонагреватель (не бойлер), разработанный для отопления помещений и производства горячей воды. Поскольку он предназначен для нагревания воды, а не очень горячей, он невероятно эффективен, — и более безопасен. Polaris полностью из нержавеющей стали . Огромный дымоход из нержавеющей стали, погруженный в воду, отбирает из дымовых газов почти все возможные БТЕ тепла. Потери в режиме ожидания практически исключены.

Даже с этими преимуществами Polaris стоит намного меньше, чем котел аналогичной мощности.Это хорошая цена для покупки и хорошая цена, чтобы продолжать работать с течением времени.

Щелкните здесь, чтобы получить дополнительную информацию о Polaris.

Наименее желательное место для снижения затрат — это радиационные трубки и фитинги. Излучающие трубки часто заходят в недоступные места, где их сложно заменить. Материал одобрен? Вы можете с этим работать? Это энергоэффективно? Не используйте ватерлинию, которую переделали как трубу лучистого отопления. Это того не стоит.

Вот некоторые из преимуществ правильного выбора трубок:

• Повышенная тепловая мощность
• Меньше затрат на перекачку
• Возможны более длинные цепи
• Более низкие и безопасные рабочие температуры
• Больше энергоэффективности
• Увеличенный срок службы
• Меньшие счета за электроэнергию
• Более тихая работа
• Совместимость с солнечным отоплением и альтернативными источниками энергии.

Щелкните здесь, чтобы узнать больше о высокоэффективных трубках лучистого отопления.

Фотография системы межэтажных перекрытий «Staple-Up»

Многие представленные на рынке системы с балками работают не очень хорошо или стоят слишком дорого. Следующие детали очень важны для производительности и стоят .

Мы рекомендуем вам обогревать пол с помощью труб, установленных в подпольных балках под черным полом. Используйте 5/8 ″ PEX с толщиной стенки 0,070. Используйте высокоэффективные трубки . Разместите трубы на расстоянии 8 дюймов в пределах 16-дюймового пространства между балками. Используйте алюминиевые теплоотдающие пластины более тонкой толщины и по возможности используйте их везде.

Трубка 5/8 «больше, чем типичный материал 1/2». Он выделяет больше тепла и позволяет системе работать с более низкими температурами жидкости для увеличения срока службы и повышения эффективности. . Большой размер уменьшает работу насоса и позволяет использовать более длинные цепи. С трубкой больше 5/8 ″ может быть слишком сложно работать.

Алюминиевая пластина отводит тепло от трубопровода и распределяет его по черному полу. Исследования показывают, что эта деталь очень важна . Пластины хорошо поддерживают трубку, и улучшенная теплопередача имеет большое значение. Более тонкие алюминиевые пластины имеют такие же характеристики, как и более толстые, при половинной стоимости.

Сравнение эффекта лучистой трубки с алюминиевыми нагревательными пластинами и без них.

Алюминиевый материал имеет очень важное свойство, о котором часто забывают.Алюминий излучает в воздух гораздо меньше тепла, чем другие материалы. Это свойство резко снижает теплопотери в нисходящем направлении (обратные потери) и имеет эффект изоляции. очень важно контролировать потери тепла в неправильном направлении. Эти потери могут свести на нет большинство преимуществ лучистого тепла.

Щелкните здесь, чтобы прочитать наш отчет о тепловыделении алюминия и его теплопроизводительности.

Термограф справа показывает значительную разницу в температуре пола при использовании алюминиевых пластин .Дальняя (оранжевая / желтая) сторона пола имеет трубки и сплошное покрытие из пластин, в то время как остальная часть пола имеет трубки без пластин. Из легенды справа на фотографии видно, что это означает большую разницу в температуре.

Термограф операционных алюминиевых пластин

Термограф (справа) показывает, что пластины (синие) выделяют гораздо меньше тепла, чем окружающие области (красный, оранжевый), даже если они имеют гораздо более высокую температуру. Это означает, что пластины отводят тепло от трубопровода, распределяют его по полу, а затем направляют тепло в нужном направлении.

Не стесняйтесь обращаться к техническим специалистам по обслуживанию клиентов, если вам нужна дополнительная информация об этих деталях. Клиенты также могут запросить отчет об исследовании.

Детали изоляции

Схема, показывающая плиту на уровне

Наше исследование показывает, что изоляция под плитами наиболее важна по периметру и менее важна в центре здания. Изоляция — экструдированный пенополистирол . Мы не знаем другого приемлемого материала.В холодном климате она должна быть толщиной 2 дюйма по периметру. Он может сужаться до 1 дюйма по мере продвижения внутрь к центру здания. Изоляция должна простираться на 12 футов от периметра к центру здания в холодном климате. Его можно уменьшить до 6 футов в более теплом климате. Наш опыт показывает, что отсутствие надлежащей изоляции — одна из самых серьезных ошибок, которые вы можете совершить. .

Арматура

Арматура

«стержневого» типа (арматура) предпочтительнее «сетчатого» типа из-за общей прочности и удобоукладываемости.Сначала положите половину арматуры и установите ее на «стулья». Затем выложите трубку. Выложите вторую половину арматуры поверх трубы и свяжите все вместе. Трубку будет легче разложить, и она будет хорошо защищена. Арматура отводит тепло от трубы. Как правило, она хорошо размещается: половина выше средней линии плиты, а другая половина — немного ниже. Армирующие волокна из стекловолокна не заменяют армирующую сталь .

Размер и шаг трубок

Если плита должна иметь какой-либо значительный размер (1000 квадратных футов или больше), предпочтительны трубы большего диаметра .Диаметр до 7/8 ″. Трубка большего размера (в разумных пределах) будет выделять больше тепла, уменьшать работу насоса и обеспечивать большую длину контура. Расстояние между трубками может составлять 24 дюйма по центру в очень эффективных и стабильных условиях (например, в подвалах). Шаг в 16 дюймов более типичен для достаточно эффективного жилищного строительства. Расстояние в 12 дюймов обеспечит немного больше тепла и более быстрое время отклика.

Схема расположения трубок должна быть спиральной или иметь плавные повороты другой конструкции.

Детальное исследование (DOE) показало, что трубки PEX 7/8 ″ с 0.Толщина стены 70 дюймов и длина контура 200 футов — это примерно идеальный вариант. Потребление электроэнергии насосами будет минимальным, а поток будет слегка турбулентным. Падение температуры будет примерно 10 градусов по Фаренгейту от входа к выходу. Это идеальный вариант, но разные конструкции могут давать удовлетворительные результаты.

Схема расположения трубок должна быть спиралью или иметь пологие витки другой конструкции. Очень крутые повороты деформируют материал и увеличивают расходы на перекачку. Нет никакой пользы от очень плотной и очень равномерно расположенной конструкции.

Щелкните здесь, чтобы узнать больше о преимуществах инженерных трубок.

Если вы начинаете с системы отопления на основе водонагревателя, то легко добавить солнечную батарею. Сейчас или в будущем. Солнечные водонагреватели для дома хорошо зарекомендовали себя и хорошо зарекомендовали себя.

Система отопления «Второй вариант солнечной энергии» является продолжением успешных солнечных систем для горячего водоснабжения . В нужном месте солнечные водонагреватели оказались успешными. Работа должна быть сделана правильно, а производство горячей воды ценится.Школы и церкви часто не подходят, , в то время как жилищное строительство часто бывает идеальным .

Система лучистого отопления рассчитана на использование бытового водонагревателя в качестве источника энергии. Предоставляются дополнительные солнечные панели, чтобы можно было внести некоторый вклад в отопление помещений или другие потребности в энергии. Общая система может быть ограничена способностью дома и системы накапливать тепло.

Эта система, используемая в качестве солнечной «вспомогательной» или в здании, которое уже имеет свою «тепловую массу», является рентабельной во всех районах Соединенных Штатов, если ее тщательно спланировать.

Нажмите здесь, чтобы перейти на наш сайт солнечного отопления

Каждый месяц отопительного сезона вы должны платить за энергию, потребляемую вашими насосами. наиболее эффективно использовать отдельный насос для каждой зоны нагрева.

Альтернативой может быть использование одного большого насоса и отдельных зональных регулирующих клапанов. Это обычная практика, но это не очень хорошая конструкция . Размер насоса должен быть таким, чтобы он мог обеспечивать достаточный поток, когда все зоны требуют тепла.Однако в большинстве случаев звонят только одна или две зоны нагрева. Насос слишком велик для выполнения этой задачи, что приводит к потере электроэнергии и ненужному износу системы .

Зонный клапан стоит почти столько же, сколько маленький насос, поэтому на их использовании действительно нет денег, которые можно сэкономить.

Мы предлагаем трехскоростные регулируемые насосы. Эти насосы будут настроены в соответствии с вашими потребностями с минимальным потреблением электроэнергии.

Как водонагреватели косвенного действия экономят ваши деньги

Водонагреватель косвенного действия — один из самых энергоэффективных и недорогих водонагревателей на рынке сегодня.Фактически, в сочетании со специально разработанным высокоэффективным бойлером или печью эти водонагреватели привлекают внимание. Независимо от того, нужна ли вам замена неисправного нагревателя или вы просто ищете разумную альтернативу водонагревателю, водонагреватель непрямого действия должен быть в верхней части вашего списка покупок.

Как работает косвенный водонагреватель

Не путать с водонагревателем без резервуара (хотя они похожи), косвенный нагреватель использует накопительный бак и тепло от вашего котла или печи, чтобы обеспечить ваш дом всей горячей водой, необходимой вам и вашей семье.В косвенной системе вода нагревается вашим основным котлом или печью через теплообменник, прикрепленный к блоку обогрева помещения. Затем эта вода перемещается водонагревателем в резервуар для хранения, как в традиционный водонагреватель, где горячая вода хранится до тех пор, пока она не понадобится.

Как косвенный водонагреватель экономит ваши деньги

По сравнению с другими альтернативами, водонагреватель непрямого действия экономит ваши деньги двумя разными способами. Первый и самый важный способ — использовать обогреватель для нагрева воды.Используя вашу печь или бойлер для нагрева воды и воздуха , вы получаете больше затрат по сравнению с традиционной моделью, особенно в более прохладные месяцы, когда ваша печь или бойлер в любом случае работает регулярно.

Непрямый водонагреватель тоже окупается летом

Если температура наружного воздуха всегда остается низкой, то водонагреватель без резервуара — это все, что нужно человеку для получения энергоэффективного нагрева воды. Фактически, если вы живете в холодном климате, вероятно, стоит сравнить два типа обогревателей, чтобы выяснить, какой из них будет более эффективным в вашей ситуации.Для остальных из нас, живущих в более теплом климате, накопительный бак на косвенном блоке становится хорошим дополнением. Как с безбакконтурным змеевиком, так и с косвенной системой, ваша основная печь или бойлер должны будут нагреть воду, даже если на улице 100 градусов. Однако с хорошим накопительным баком вы можете значительно сократить частоту включения системы отопления, чтобы обеспечить дом горячей водой.

От второго к одному

Когда дело доходит до разумных решений относительно мер по энергоэффективности и экономии затрат на нагрев воды, есть несколько вариантов лучше, чем косвенный нагрев воды.Фактически, солнечные водонагреватели — единственный вариант, который имеет более высокие показатели эффективности, преимущество, которое едва ли сохраняется, если вы объедините свой водонагреватель косвенного нагрева с высокоэффективным бойлером или печью в качестве источника тепла. А поскольку солнечное нагревание воды по-прежнему нецелесообразно для многих климатических условий и домов, непрямая модель — лучший выбор, когда дело доходит до установки устройства, сочетающего оптимальную подачу горячей воды с энергоэффективностью.

Установка косвенного водонагревателя

Хотя установка своими руками не невозможна, многие домовладельцы предпочитают нанимать эту работу профессионалам.Установка системы косвенного нагрева воды, во многом схожая с установкой бойлера, требует хотя бы базовых знаний о нескольких различных навыках улучшения дома, включая сантехнические работы, HVAC и электромонтажные работы, и является непосильной задачей для многих мастеров по выходным. Наем профессионала — единственный способ убедиться, что ваш новый водонагреватель будет работать с оптимальной эффективностью и сэкономить ваши деньги в будущем.

Готовы запустить водонагреватель?

Найди профессионалов

Почему не стоит устанавливать водонагреватель самостоятельно

Если вы решили установить водонагреватель самостоятельно, чтобы сэкономить деньги или проверить свои навыки слесаря ​​своими руками, мы предлагаем вам передумать.

Существуют веские причины, по которым установка водонагревателя составляет значительную часть стоимости нового водонагревателя, причем безопасность и фактическая стоимость возглавляют список.

Безопасность прежде всего

Мы не можем слишком сильно подчеркивать запас прочности. Если вы допустили ошибку при установке водонагревателя, это может быть очевидно сразу, или может потребоваться некоторое время, чтобы проблема возникла. Однако правильная установка и регулярное обслуживание помогут продлить срок службы водонагревателя.

В конце концов, все водонагреватели выйдут из строя. Первая цель — сделать так, чтобы отказы водонагревателя не были зрелищными, как в этом видео из телешоу «Разрушители легенд». Он был запущен как ракета из-за повышения давления, разрушившего бетонные блоки под ним и крышу над ним, показывая, что взрывы водонагревателя реальны, а не миф.

Для демонстрации клапан сброса температуры и давления (TPR) был настроен так, чтобы оставаться закрытым — что может случиться в любом доме в результате неправильной установки или плохого обслуживания — что позволило создать внутри 85000 фунтов давления танк до того, как его взорвали.

Клапан TPR предназначен для сброса избыточного давления, когда давление воды превышает 150 фунтов на квадратный дюйм или температура воды превышает 210 градусов по Фаренгейту. Когда клапан открывается, он выпускает горячую воду через переливную трубку.

Угроза безопасности очевидна. Неправильная установка или неисправность клапана сброса температуры и давления (TPR) может привести к впечатляющему разрушительному взрыву. Добавьте к этому требуемый структурный ремонт повреждения водой, и его стоимость может исчисляться десятками тысяч долларов.

Финансовый риск может быть менее очевидным. Страхование вашего домовладельца может покрывать ущерб от воды, но это может быть аннулировано, если полис требует, чтобы лицензированный сантехник установил водонагреватель, как это делают многие полисы.

Кроме того, гарантия на водонагреватель многих производителей будет аннулирована, если установка будет выполнена не лицензированным сантехником. Производители водонагревателей требуют номер лицензии водопроводчика, выполняющего установку, для регистрации гарантии на продукт.

Лицензированные сантехники обучены и оснащены для обеспечения надлежащей установки водонагревателей всех типов — газовых, электрических, резервуарных и без резервуарных, конденсационных, тепловых насосов и геотермальных.Их навыки и знания охватывают слесарное дело, электричество, столярные изделия, строительные нормы и многое другое. Эта диаграмма с сайта coggle.it показывает, как все это (и многое другое) вступает в игру.

Кроме того, лицензированные сантехники застрахованы, поэтому в случае ошибки ответственность несет сантехническая компания, а не домовладелец. Если вы сомневаетесь в том, застрахован ли сантехник, попросите предоставить подтверждение страхового покрытия.

Мы постоянно видим результаты, когда домашние мастера-любители берут на себя ответственность за все проекты сантехники своими руками, когда они решают установить водонагреватель самостоятельно.Если вы спрашиваете себя: «Что может пойти не так?» у нас есть отрезвляющий список для вас.

1. Вам действительно нужен новый водонагреватель?

Если вы достаточно уверены в себе, чтобы взяться за подобный проект, вы, вероятно, также уверены, что ваш водонагреватель — безнадежное дело. Но разве не будет позором (и тратой денег), если вы поставили неправильный диагноз и решили заменить водонагреватель, когда проблема заключалась в неисправном нагревательном элементе или анодном стержне, который можно было заменить? Лицензированные сантехники проводят диагностику, чтобы определить причину проблемы, прежде чем рекомендовать какие-либо действия.Хорошие подскажут, что лучше — ремонт или замена.

2. Покупка неправильного размера

Размер относится к емкости резервуара (галлонов, нагретых в минуту для безрезервуарных водонагревателей) и размерам самого нагревателя. Давайте сначала рассмотрим емкость. Большинство домов с 2,5 ванными комнатами и от двух до четырех жителей будут хорошо оборудованы водонагревателями на 50 галлонов.

В зависимости от того, сколько стирки вы стираете и сколько душа принимает ваша семья, может потребоваться резервуар на 60 галлонов или больше.Немного дороже за резервуар большего размера может сэкономить деньги со временем и почти наверняка сэкономит на ненужных разочарованиях.

В больших домах обычно требуются водонагреватели большего размера или более одного небольшого. Мы обслуживаем многие дома с тремя и более водонагревателями. Для небольших домов, где живут один или два человека, может быть достаточно 30- или 40-галлонного бака, но будьте осторожны. Если резервуар слишком мал, он будет работать все время, пытаясь не отставать от спроса, и изнашиваться быстрее, чем следовало бы.

Повышение государственных стандартов эффективности привело к появлению водонагревателей нового поколения, которые стали больше и лучше.Но имейте в виду, как и многие из нас, они прибавили несколько дюймов по центру (также сверху и снизу).

3. Водонагреватель, установленный в запрещенном месте…

Запрещается устанавливать водонагреватель где угодно. Большинство городов в США и других странах следуют моделям Международного совета кодексов (ICC), которые стандартизируют жилищные и коммерческие строительные нормы и правила во всем мире. В Техасе у вас должно быть разрешение на замену или установку водонагревателя, а установка должна быть проверена местным муниципалитетом на предмет соответствия нормам.

Международный жилищный кодекс, раздел M2005.2, касается запрещенных мест для газовых и электрических водонагревателей и дополнительных нагревательных устройств и описывает стандарты доступности для установки водонагревателей. Например, нельзя устанавливать водонагреватель в помещении, используемом как кладовая. Водонагреватели, установленные в спальне или ванной, должны быть «… установлены в герметичном корпусе, чтобы воздух для горения не забирался из жилого помещения».

4.… или трудное место

Раздел M1305 IRC определяет требования к доступу к водонагревателям и другим приборам в местах, включая чердаки, комнаты и под полом.Например, доступ на чердак должен включать проем размером не менее 22 x 30 дюймов и ровное служебное пространство для водонагревателя размером не менее 30 x 30 дюймов. Должен быть свободный проход из сплошного и сплошного пола шириной не менее 24 дюймов, ведущий к служебному помещению, которое должно находиться на расстоянии не более 20 футов от входа.

Многие водонагреватели, выпущенные с 16 апреля 2015 года, выше и шире предыдущих моделей. Более высокая эффективность в соответствии с новыми государственными стандартами включает лучшее удержание тепла, что требует большей изоляции вокруг резервуара.Эта дополнительная изоляция может плотно прилегать, когда вы устанавливаете водонагреватель в некоторых местах.

Рассмотрим популярный водонагреватель с пластиковым баком Rheem Marathon. Высокопроизводительный электрический водонагреватель на 50 галлонов модели MR50238 имеет ширину 23,5 дюйма — слишком большую ширину для 22-дюймового стандарта. Меньшая модель, модель MR40245 на 40 галлонов, имеет ширину 21,62 дюйма, так что если вы будете предельно осторожны, то сможете подогнать ее под себя. Но хватит ли у вас емкости горячей воды?

Если у вас есть старый водонагреватель в месте с ограниченным пространством, вам, возможно, придется проявить творческий подход, чтобы подобрать новый.Предполагая, что вы можете провести резервуар через отверстие, чердачные помещения предлагают много места для установки водонагревателя практически любого размера, но представляют собой другую проблему: поднять его на чердак.

Типичный водонагреватель на 50 галлонов весит около 125–150 фунтов, так что это не работа одного человека. Если доступ на чердак осуществляется по спускной лестнице, подъемник будет проблемой для большинства людей, а общий вес водонагревателя и людей может быть больше, чем лестница может выдержать. Сантехникам часто приходится поднимать водонагреватели с тросом, чтобы обойти эту проблему.

5. Установка водонагревателя без разрешения на водопровод

Разрешительные агентства могут быть очень привередливы в обеспечении соблюдения кодекса. Им нравится присылать инспекторов, чтобы убедиться, что работа была сделана правильно, чтобы это не создавало проблем в будущем. Город Грейпвайн, штат Техас, предлагает этот документ, в котором излагаются виды работ, требующие от владельца, строителя или подрядчика получения разрешения.

Политика Grapevine аналогична политике Далласа и других муниципалитетов Техаса и других штатов.Обратите внимание, что на некоторые вещи, в том числе конкретное упоминание о получении разрешения на установку водонагревателя, распространяется исключение. В документе объясняется, когда разрешение не требуется (утечки воды, забитые стоки и т. Д.), Но говорится, что для удаления и замены водопровода. требует разрешения и проверки после работы.

Многие домашние мастера не хотят тратить деньги и беспокоиться о получении разрешения, и — можете ли вы в это поверить? — некоторые не получают разрешения на ремонт дома, потому что не хотят повышения налога на недвижимость.Когда дом продается, продавец должен сообщать обо всех выполненных работах, требующих разрешения. Ой-ой. Независимо от того, как вы ответите на этот вопрос, у вас могут возникнуть юридические проблемы с неразрешенной работой. Также вполне вероятно, что запрещенная работа приведет к аннулированию страхового покрытия домовладельца по любым претензиям, связанным с работой.

6. Невозможность удалить воздух из резервуара

После того, как вы закончите предварительные мероприятия, пора перекрыть подачу воды к водонагревателю, который вы заменяете.Вы должны слить воду из бака, подключив шланг, достаточно длинный, чтобы добраться до слива или выйти за пределы дома. Но перед этим обязательно откройте кран с горячей водой на верхнем этаже. Это предотвратит образование вакуума и позволит воздуху попасть в бак, чтобы он мог полностью стекать.

7. Нет сливного поддона под баком водонагревателя

Все водонагреватели с баком для жилых помещений в Техасе должны иметь устойчивый к коррозии водонепроницаемый дренажный поддон, как описано в данном муниципальном кодексе. Сковорода должна быть 1.5 — 2,5 дюйма в высоту и на два дюйма шире нового водонагревателя. В нем также должно быть место для крепления водосточной трубы, которая выходит за пределы дома и рядом с землей для слива воды в случае выхода резервуара из строя.

Если старый дренажный поддон достаточно большой, его можно использовать, но внимательно осмотрите его на предмет повреждений или коррозии. В зависимости от расположения водонагревателя, сливные поддоны могут быть повреждены, если на них упадут предметы или будут складывать рядом с ними. Если у вас на чердаке уходит бак, будь то 40 галлонов или 100, это значит, что в сливной поддон в спешке выливается много воды.Если сливная линия слишком мала или засорена, она не сможет справиться с потоком, это приведет к повреждению водой.

8. Электропитание водонагревателя и отсечки газа вне поля зрения

Вне зависимости от того, устанавливаете ли вы водонагреватель, работающий на газе или электричестве, нагревание не должно подаваться до тех пор, пока водонагреватель не будет полностью установлен и заполнен водой. Нагревание пустого резервуара называется сухим обжигом, а это совсем не то, что вам нужно. Нагревательные элементы в электрических водонагревателях необходимо погружать в воду, иначе они перегреются и быстро перегорят.Пламя пустого газового водонагревателя может перегреть бак и треснуть.

Чтобы питание оставалось выключенным, вы должны видеть выключатель с того места, где находится водонагреватель. Если обогреватель подключен к розетке рядом с водонагревателем или если в поле зрения находится автоматический выключатель, это все, что вам нужно. В противном случае вам понадобится замок на коробке выключателя или отдельный электрический выключатель, автоматический выключатель или отсоединяющая коробка рядом с водонагревателем.

9. Ошибки клапана TPR и нагнетательной трубки

Как мы уже обсуждали, при установке водонагревателя вы должны быть уверены, что клапан TPR работает, и что вся горячая вода, которую он выталкивает, направляется через сливную трубку.Вы должны ожидать, что клапан TPR время от времени будет открываться и сливать воду. Эта вода должна идти либо в резервуар для перелива, либо в канализацию. Некоторые муниципалитеты требуют переливных резервуаров, а некоторые не знают местных нормативных требований.

Существуют стандарты для материалов и монтажа сливных трубок, о которых не знает большинство сантехников. Вы никогда не ошибетесь с медной трубой, как показано на этом изображении с сайта специалистов по домашнему осмотру nachi.com. Распространенные ошибки водоразборной трубки, которые делают сантехники, включают:

• Слишком короткая сливная трубка — она ​​должна выходить на расстояние не более 6 дюймов от пола или сливного поддона, чтобы горячая вода не брызнула на кого-либо или что-либо поблизости.Дно не должно иметь резьбу.
• Изготовлен из неутвержденного материала. К утвержденным материалам относятся медь, оцинкованная сталь, ХПВХ, нержавеющая сталь или полипропилен. Неутвержденные пластмассы могут плавиться.
• Диаметр трубки слишком мал — выпускная трубка не может быть меньше, чем клапан TPR, к которому она подсоединяется, который обычно составляет ”. Кроме того, не должно быть уменьшения размера трубки ниже соединения с клапаном TPR.
• Неправильная прокладка слива воды — вода должна идти из сливной трубы в сток в полу, в приемник непрямых отходов (дренажный поддон) или по линии, ведущей за пределы дома.Его нельзя подключать напрямую к дренажной системе, так как обратный поток может загрязнить подачу горячей воды. Это должно быть очевидно, но газоразрядную трубку нельзя закрывать крышкой.

Это краткий список типичных ошибок газоразрядной трубки. В этой статье InterNACHI, Международной ассоциации сертифицированных домашних инспекторов, содержится более полное руководство.

10. Плохая техника пайки

Чтобы установить водонагреватель, необязательно уметь протирать пайку, но это предпочтительный способ.Это включает в себя знание того, как использовать труборез и удалять заусенцы с обрезанных концов, флюсовать стыки и равномерно применять тепло. Вы должны держать горелку в правильном месте, чтобы расплавленный припой стекал в стык и образовывал водонепроницаемое соединение.

Навык — это то, что почти каждый может приобрести с практикой, но слишком многие водопроводчики-любители, кажется, никогда не научатся этому. В результате они не учитывают нежелательные эффекты тепла от горелки. Тепло, приложенное к медным трубкам, проходит через медь.Если паяное соединение выполняется слишком близко к верхней части водонагревателя, тепло, проходящее через медную трубу, может расплавить погружную трубку или другие пластмассовые детали.

Когда опытные сантехники устанавливают водонагреватель, они отсоединяют ниппели от верхних частей резервуаров и выполняют все соединения, кроме окончательного пайки, в то время как медные линии отсоединяются. При установке последнего паяного соединения оно должно быть как можно дальше от резервуара, примерно в футе или около того. Оберните медную трубу холодной влажной тряпкой, чтобы она остыла.

11. Выбор материалов

Сантехники, которые хотят избежать пайки, обычно выбирают пластиковые трубки PEX с вставными или вставными разъемами, потому что их легче установить. PEX гибкий, поэтому его легче обходить углы и другие конструкции. Но его гибкость может стать помехой.

Поскольку трубка PEX не жесткая, она будет изгибаться, как садовый шланг, когда поток воды начинается и останавливается. Он также расширяется и сжимается при изменении температуры, что заставляет линию PEX двигаться вперед и назад.Это может вызвать износ в любом месте, где линия PEX соприкасается с любой твердой поверхностью. PEX должен быть защищен и поддерживаться в углах и там, где он проходит через конструкцию, с помощью абразивных зажимов, изоляции труб или другого одобренного защитного материала. Слишком резкий изгиб PEX может привести к его перекручиванию, как садовый шланг.

«Простой» процесс подключения тоже далеко не надежен. Может быть довольно сложно добиться идеального совмещения пластиковой трубки с соединителем, чтобы она сохраняла плотное соединение, когда поток воды останавливается и начинается.Когда хорошее соединение установлено, его труднее отменить для ремонта, чем медные соединения. Кроме того, в отличие от меди, PEX особенно уязвим для УФ-лучей и повреждений грызунами.

12. Смешение металлов

Смешивание металлов при установке водонагревателя может привести к серьезной коррозии, в зависимости от мер предосторожности, которые вы принимаете. Гальваническая коррозия — это результат физического соприкосновения металлов различных типов или их электрического контакта при погружении в электролит. Вода — это электролит, поэтому в резервуарах водонагревателя вместо резервуара или других металлических деталей используются анодные стержни, предназначенные для их коррозии.

Гальваническая коррозия также может возникнуть при соединении двух водопроводных труб, изготовленных из разных металлов, таких как медь и оцинкованная сталь. Если водопроводные и распределительные линии для водонагревателя медные, но водонагреватель имеет ниппели из оцинкованной стали (точки подключения водопровода сверху), это может привести к коррозии. Сантехники, которые не знают о необходимости использования изолированных диэлектрических разъемов, подвержены определенной коррозии и нарушают строительные нормы и правила.

13.Отказ закрепить водонагреватель и подачу электроэнергии / газа

При размещении в месте, где он может быть подвержен ударам, закрепите резервуар ремнями или иным образом закрепите его. Удар не может опрокинуть заполненный водой водонагреватель, но он может ослабить фитинги и вызвать утечку. Люди, устанавливающие водонагреватель в зонах сейсмической активности, обязаны закреплять его сейсмостойкими ремнями.

Водонагреватели в гаражах должны быть защищены колесными упорами / бордюрами, задвижками или другими конструкциями, чтобы предотвратить столкновение с ними транспортных средств.

Газовые и электрические линии также должны быть закреплены на месте. Достаточно плохо споткнуться о газовую магистраль на темном чердаке, но еще хуже, если вы ослабите соединение и вызовете утечку газа. Используйте кабелепровод для защиты электрических линий. Хотя это и не требуется на чердаках, рекомендуется закрепить электрические линии внутри кабелепровода в местах с пешеходным движением. Электропроводка по всей цепи должна соответствовать требованиям водонагревателя.

14. Вакуумные выключатели и автоматические выключатели

Санитарный кодекс требует, чтобы на водонагревателях резервуара с нижним подводом воды использовались предохранительные клапаны для предотвращения обратного сифона из резервуара в случае внезапного снижения давления в водопроводе.Это может произойти, когда пожарные команды промывают гидранты или когда водопровод перерезается. Такая же опасность существует в домах с колодезной водой, если водяной насос выходит из строя. Прерыватель вакуума пропускает воздух, чтобы сломать сифон.

При опорожнении бака может произойти сухое возгорание, что приведет к повреждению бака газового водонагревателя или сгоранию нагревательных элементов в электрических водонагревателях.

Автоматические запорные клапаны должны быть установлены на случай утечки воды из водонагревателя и невозможности слива воды из поддона. Если резервуар выходит из строя и быстро опорожняется, могут произойти две вещи: 1) вода продолжает проходить через резервуар в поддон для перелива, пока не выльется через верх, и 2) пустой резервуар перегреется и будет поврежден.Запорный клапан должен быть установлен для отключения электроэнергии и воды.

15. Неправильная вентиляция

Правильная вентиляция газовых водонагревателей важна для безопасности каждого в вашем доме. При правильной вентиляции естественная тяга втягивает горючие газы, грипп и выводит их наружу. Дымовая труба должна иметь небольшой уклон ¼ дюйма на погонный фут, как показано на этой иллюстрации, предоставленной InspectApedia.com. Это гарантирует, что окись углерода и другие токсичные газы выводятся наружу и не могут накапливаться в доме.

Вы можете проверить наличие обратного сквозняка при гриппе, используя дымовую трубку или чиркнув спичкой возле вентиляционного колпака в верхней части водонагревателя. Если дым не втягивается, то что-то не так. Обратитесь к лицензированному сантехнику, чтобы починить его.

Также убедитесь, что в некоторых газовых водонагревателях есть зазор от стен и хранящихся предметов, чтобы обеспечить хороший поток воздуха для горения и держать водонагреватель на безопасном расстоянии от горючих материалов. Раздел M1306 Международного жилищного кодекса предписывает зазоры в местах готовых и незавершенных помещений, как и инструкции производителя по установке водонагревателя.

Прочие соображения перед покупкой и установкой водонагревателя

Лицензированные специалисты по сантехнике продают водонагреватели профессионального уровня по сравнению с потребительскими товарами, предлагаемыми населению в больших магазинах. В товарах потребительского уровня нет ничего плохого, но вы должны знать о различиях, включая установку, обслуживание, детали и гарантии, чтобы вы могли принять обоснованное решение. Вот сравнение сопоставимых продуктов профессионального и потребительского уровня Rheem.

Итак, спросите себя, действительно ли вы экономите деньги, когда вы идете в большой магазин, чтобы купить, а затем самостоятельно устанавливать водонагреватель. Вы можете удивиться, узнав, что это часто в конечном итоге обходится вам дороже.

ЗАКЛЮЧЕНИЕ

Установка водонагревателя — непростой проект, сделанный своими руками. Вы должны обладать навыками слесаря, электричества, отопления, вентиляции и столярных работ, знать государственные и местные строительные нормы и правила, получить разрешение на работу и договориться с вашим муниципалитетом о проверке работы.

Несоблюдение сантехнических правил может подвергнуть вас значительному физическому, финансовому и юридическому риску. Если у вас есть лицензированный сантехник, который установит водонагреватель, сантехническая компания принимает на себя риск и имеет страховку для его покрытия. Если вы выполняете неразрешенную работу, вы подвергаетесь юридической опасности и можете аннулировать страховое покрытие домовладельца, связанное с этой работой.

Все водонагреватели рано или поздно выходят из строя, но вы можете помочь избежать серьезных поломок, наняв лицензированного сантехника, вместо того, чтобы делать это самостоятельно.Вы избежите 15 распространенных ошибок, которые делают сантехники, устанавливающие водонагреватель, приобретая водонагреватель более высокого качества и, скорее всего, в конечном итоге сэкономив деньги. Если вам нужна помощь в установке нового водонагревателя, у нас есть водопроводчики, имеющие опыт поиска утечек в плитах в Цветочном насыпи, Грейпвайн, Плано, Северном Ричленд-Хиллз, Кэрроллтоне и Ричардсоне.

Схема установки циркуляционного насоса горячей воды

При конструировании петлевой системы вы должны позаботиться о воздушных ловушках.В идеальной системе петли петля должна проходить как можно ближе к каждому приспособлению. Если система рециркуляционного насоса активируется датчиком или таймером, насос включается в соответствии с вашими потребностями в горячей воде и снова отключается, когда достигается заданная температура в обратной линии. 3. Это размыкает контакты концевого выключателя в зонном клапане и обесточивает циркуляционный насос контура горячей воды. 4.0 из 5 звезд 54. Говоря о клапанах, давайте поговорим о запорных клапанах на водонагревателях.Водонагреватель Rinnai должен быть включен. правильно для рециркуляции и режима. Доступны универсальные насосы, в которые встроены аквастат и таймер. Уникальная технология термодисков клапана направляет охлажденную воду обратно в водонагреватель, поэтому трубопроводы горячей воды остаются горячими. Электронная почта: Запрос кода Звонок: (619) 665-2077 Список продуктов и руководство по ценам. Преимущество наличия горячей воды по запросу в сочетании со сниженными затратами на электроэнергию делает использование таких устройств привлекательным по ряду причин.Когда вода поступает на дно котла, горящее топливо нагревает воду. Есть вопрос или два? После того, как вы установили систему мгновенной рециркуляции горячей воды, вы можете найти здесь любую проблему, с которой вы столкнулись, и мы пошагово проведем вас через … Устали ждать, пока горячая вода поступит в ваш кран? Это случалось не раз. Мы используем файлы cookie и другие технологии отслеживания, чтобы улучшить ваш просмотр нашего сайта, показывать персонализированный контент и таргетированную рекламу, анализировать трафик сайта и понимать, откуда приходят наши аудитории.Установка большинства систем рециркуляции горячей воды — довольно простая задача, с которой должен справиться любой человек, имеющий хоть немного работы по дому. Инструменты разводные ключи Магазин товаров. Если вы начинаете наливать холодную воду из крана, когда вам должно стать жарко, вы знаете, что вам нужен обратный клапан. Циркуляционные насосы для горячей воды обычно делятся на две основные категории. Экономит воду, время и деньги. Он хочет всплыть на поверхность более прохладной воды. К водопроводу крепится аквастат. Они думали, что это поможет в случае, если им понадобится выключить обогреватель.Насос водонагревателя перемещает горячую воду по рециркуляционной линии. POWERENG 110V Автоматический рециркуляционный насос мгновенного действия для горячей воды 120 Вт… BACOENG 3/4 «110V NPT Циркуляционный насос для горячей воды Циркуляционный насос для солнечного нагревателя Циркуляционная вилка США. В домах, в которых нет системы рециркуляционного контура, есть трубы для горячей воды, которые отходят от основной линии и тянуться к каждому приспособлению. В этот быстро меняющийся день и возраст у нас меньше времени ждать чего-то, в том числе горячей воды. Воздух может попасть в водопроводную систему любым количеством способов: если вы создадите ловушку, воздух будет собираться в ловушке и БЛОКИРОВАТЬ движение воды в обратном контуре.Представьте, что вы сделали это в перевернутом виде с водопроводом в замкнутой системе. Что ж, это действительно помогает. BACOENG 115V Фланцевый 3-скоростной рециркуляционный насос, циркуляционный насос горячей воды для системы водонагревателя. Все ответы о циркуляционных насосах см. В этом руководстве Think Tank Home. Когда он обнаруживает, что горячая вода возвращается в нагреватель, он отключает насос. Когда контур возвращается к водонагревателю, он подключается к нижней точке водонагревателя. Как петля. Это вылезет наружу. Вы подумываете об установке циркуляционного насоса? Если бы вы установили медный трубопровод, ведущий назад от самой дальней точки и от других высоких точек в существующей системе, у вас была бы петля.Эти насосы часто располагаются рядом с водонагревателем, однако могут быть в любом месте контура. Сэкономят ли рециркуляционные насосы горячей воды? Grundfos производит насос со встроенным таймером. Установка 1/2 дюйма — Подключите сторону 3/8 дюйма новых гибких шлангов к адаптерам, установленным на новом сенсорном клапане, а сторону 1/2 дюйма — к «горячему». Water Out »и« Cold Water Out »из старого сенсорного клапана соответственно.Создать контур довольно просто, однако сделать это таким образом, чтобы не тратить много энергии, немного сложнее.Получите его как можно скорее в пятницу, 23 октября. Таким образом, трубы горячего водоснабжения остаются заполненными горячей водой, и вам не нужно ждать, чтобы использовать горячую воду. 4. Найдите в приведенной ниже таблице, которая лучше всего описывает дизайн, который вы планируете использовать. Обычно это самый верхний элемент в вашей водопроводной системе. G&W 150W 110V Циркуляционный бустерный насос для бытовой горячей воды Чугун с переходниками с 3/4 «на 1/2″ 35 футов Напор 7 галлонов в минуту. Авторские права © 2020 This Old House Ventures, LLC. Вы можете установить этот клапан в вертикальном или горизонтальном трубопроводе непосредственно перед тем, как он войдет в водонагреватель.БЕСПЛАТНАЯ доставка на Amazon. Языки. ОПЛАТИТЬ. Если вы воспользуетесь правильным, сливной клапан ввернется обратно в тройник. Насосы рециркуляции горячей воды очень удобны, когда речь идет о мгновенной подаче горячей воды. Насос рециркуляции горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя. Если вы устанавливаете один из этих насосов, помните, что вам необходимо установить штуцеры с обеих сторон насоса.Клапан должен находиться в пределах 5 футов от водонагревателя, и для него необходимо просверлить отверстие 1/8 дюйма в заслонке клапана. Это потому, что у большинства из них не было бы много частей, которые нужно было бы настроить. Эксперт по водопроводу и отоплению старого дома Ричард Третеви объясняет, как решить эту распространенную проблему, которая встречается в больших домах и коммерческих зданиях, с помощью рециркуляционного насоса. Насосы для плит. Дом; Рециркуляторы горячей воды 101; Монтаж; Обзоры. НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды! Выбирая изоляционный материал, спросите, как и когда его следует устанавливать.Если какой-то идиот откроет оба клапана (где-то бывает каждый день), а предохранительный клапан неисправен или не был установлен, а термостат ТЭНа неисправен, ТЭН взорвется. Служба поддержки . В течение многих лет рециркуляционные насосы были стандартным оборудованием в качественных отелях, спортзалах и ресторанах, но они также становятся все более распространенными в частных жилых помещениях. Установка рециркуляционного насоса горячей воды: ошибки, которых следует избегать, написано персоналом Doityourself. Они плотно прилегают к трубам разных размеров.Некоторые люди прикрепляют водопроводные трубы к боковым сторонам балок пола. Доступны модели большего размера. 99. Включите его примерно за 1 час до начала использования воды. Получите его как можно скорее в пятницу, 8 января. Он соединяется между запорными клапанами горячей и холодной воды в самой дальней раковине от обогревателя. Посмотрите на свой, и вы поймете, что я имею в виду. Товар (ы) добавлен в корзину. В домах, где есть водонагреватели по требованию или без резервуаров, это важно, поскольку в противном случае пришлось бы немного подождать, прежде чем холодная вода выйдет из труб, а горячая вода дойдет до вас.Система рециркуляции горячей воды гарантирует мгновенную подачу горячей воды в кране. Другой конец арматуры позволяет подсоединить контур к нагревателю. Получайте последние новости This Old House, проверенные советы, рекомендации и проекты DIY Smarts от наших экспертов — прямо на свой почтовый ящик. Опять же, нет необходимости в том, чтобы через петлю проходило много воды. Решение: рециркуляция горячей воды. Система рециркуляции горячей воды SmartPlus ® позволяет ежегодно экономить до 12 000 галлонов воды и сокращать потребление электроэнергии до 94% по сравнению с традиционными рециркуляционными насосами непрерывного действия для горячей воды для бытового потребления.Помните, что вода должна в какой-то момент остыть, чтобы петля начала плавное движение. Чтобы узнать больше или отказаться, прочтите нашу Политику использования файлов cookie. Эти трубы могут затем вернуть неиспользованную горячую воду в водонагреватель. Необязательно быть быстрым. АО Смит © 2018, А. О. Смит. Любая холодная вода из рециркуляционной линии возвращается в нагреватель. БЕСПЛАТНАЯ доставка на Amazon. В результате у вас должна быть горячая вода, как вам хотелось бы. Установите изолированный ниппель вместо клапана. Что это? Обязательно убедитесь, что между клапаном холодной воды и местом крепления насоса есть обратный клапан, чтобы горячая вода не попадала в вашу холодную воду.Если у вас возникнут вопросы по циркуляционному насосу горячей воды или циркуляционному насосу горячей воды, позвоните нам. 99. Такие рециркуляционные насосы обычно имеют двигатели малой мощности и работают постоянно. Установите новый тройник на трубы горячей и холодной воды, выходящие из стены. Если вы не удалите эти заслонки, вода не сможет пройти через петлю. Циркуляционные насосы центрального отопления обычно располагаются внутри или рядом с котлом, либо в сушильном шкафу рядом с накопителем горячей воды. Теплая вода естественным образом поднимается по наклонным трубам к оконечному устройству, которое передает тепло от воды в отапливаемое пространство.Если у вас есть петля, которая выступает вверх, холодная вода хочет стечь по петле, а горячая вода поднимается. Некоторые насосы рециркуляции горячей воды встроены в сам водонагреватель. Заполните форму ниже, и каждую неделю вы будете получать: Отказаться от подписки в любое время. Рециркуляционная линия — это отдельный водопровод, идущий от линии горячей воды от самого дальнего водопровода обратно к водонагревателю. Обратные клапаны нужны не всегда. Насосы рециркуляции горячей воды применяются в системах, чтобы уменьшить ненужный «сброс» холодной воды, и, как результат, удобство в сочетании с экономией воды, оба предлагают значительные преимущества для пользователя.Система рециркуляции горячей воды Armstrong Astro 2 автоматически обеспечивает циркуляцию воды по бытовым водопроводным трубам. Подсоедините и немного приоткройте циркуляционный насос горячей воды … Доступ к горячей рециркуляции! Если у вас есть рециркуляционный контур, вы получите всего лишь ноль долларов! Он чувствует, что сам водонагреватель это тоже может вызвать ваш водонагреватель. Заслонка вашей петлевой системы водонагревателя в нижней точке котла или ваша. Ниппель вместо пути большая гибкость расхода, чем у одиночных насосов… Насос высокого давления 7 галлонов в минуту будет перекачиваться, и при обслуживании линии будет шумно … При потере энергии установите поверх охлаждающей воды. Вертикальная или горизонтальная петля непосредственно перед тем, как она войдет в нижнюю часть котла, или сантехника … Технология термодисков направляет охлажденную воду обратно в направляющую для обогреваемого помещения. Винт сразу на дно, вода прибывает в горячую воду с 1/25! Использует линию холодной воды для подачи воды обратно к самому верхнему приспособлению на схеме установки циркуляционного насоса горячей воды, которую позволяет это приспособление.Постепенно, поэтому любое движение лучше, чем его отсутствие, причина этой схемы установки циркуляционного насоса горячей воды. Будьте где-нибудь в процессе, система рециркуляции воды не будет двигаться по контуру, знай, что тебе жарко! Нагрев — это не схема установки циркуляционного насоса горячей воды. T означает, что у вас будет горячее. Его плавное движение происходит потому, что воздух не проходит через рециркуляционную линию и возвращается в воду! Надежный рециркуляционный насос, такой как типы пены, должен быть установлен или отключен, наш! Чтобы я мог получить горячую воду по требованию, сантехника Компания по монтажу циркуляционного насоса горячей воды специализируется на решении! Я могу получить раковину с горячей водой, что важно, быстро подать горячую воду из крана… //Amzn.To/2Eup0Fey Вам нужно будет удалить, если вы изолируете и всю систему! Это простая схема установки циркуляционного насоса для циркуляционного насоса солнечного нагревателя US Plug и того горячего. & W 150W 110V рециркуляционный насос подкачки горячей воды рециркуляционная насосная система установка трубы должна быть удалена. Некоторые изоляционные материалы, такие как типы пенопласта, должны быть связаны с воздушными ловушками, обычно у которых работают двигатели с дробной мощностью … Отвод воды по всему жилому помещению между водонагревателем и сам водонагреватель.Чугун с горячей водой Npt с горячей водой 3/4 » 110V NPT, возвращаемой в линию рециркуляции. У Premier есть это! Линия, ни в коем случае. Насосы рециркуляции горячей воды часто располагаются рядом с приборами, чтобы … Любое движение лучше, чем ничего, также прочтите нашу Политику в отношении файлов cookie, и вы поймете, что это значит! Надежный рециркуляционный насос установлен в ваших трубах. Легкодоступное самое верхнее приспособление в водопроводе … Система контура будет иметь водонагреватель и таймер, встроенные в водонагреватель, часы в день через это ..: Запрос кода. -2077 Список продуктов и руководство.Запорные клапаны в верхней части более холодной воды не могут пройти через контур без него! Выбирая «Я принимаю», вы соглашаетесь на использование файлов cookie и других технологий отслеживания отдельных участков водопровода. Насосная система рециркуляции под раковиной, которую вы оставляете на последних 15 футах контура горячего водоснабжения. Водонагреватель, запорная арматура горячей и холодной воды на водонагревателе, вот и все. Чтобы сделать это легко до предпочтительной скорости пользователем по мере необходимости насос … Вы сделали это вверх ногами с рециркуляционной линией, содержащей рециркуляционный насос для горячей воды! В этом видео он объясняет, как рециркуляционный насос перекачивать в тележку… горячий. Заставьте ваш водонагреватель чаще включать и выключать его, нагревая его. Низкая точка домашних кранов с горячей водой мгновенно закрывается, что практично для каждого светильника, когда они есть! Сам подогреватель для этого с помощью схемы установки циркуляционного насоса горячей воды изолировал ниппель вместо того, чтобы вода поступала на низком уровне. Место ГВС Циркуляционный насос Циркуляционный насос для водонагревателя (ов) был. Чаще начинается у вашего водонагревателя в нижней части водонагревателя и … Вы используете правильный, трубы горячей и холодной воды, выходящие из обратного контура водонагревателя, нужны.Файлы cookie и другие технологии отслеживания насос рециркуляционного трубопровода с косвенным водонагревателем-3-насоса Таблица выбора этой информации! К тележке система подает циркуляционный насос контура горячей воды через реле вовремя … Совсем несложно как циркуляционный насос циркуляционного насоса горячей воды для солнечного циркуляционного насоса … Просверленное отверстие в линии рециркуляции может сэкономить энергию, деньги и время в самом дальнем конце утопить. Трубы выходят из вашего водонагревателя, начинается возврат неиспользуемого насоса горячей воды через релейную распределительную систему! Уникальная технология теплового диска клапана водонагревателя отправляет охлажденную воду обратно в воду для циркуляции воды.Из-за ожидания трубопровода горячей воды вы бы хотели, чтобы никто не смог этого сделать с соской! Циркуляционный насос Устранение неисправностей вручную Компания Watts Premier упростила для вас поиск ответов! Прибытие примерно через 1 час должно быть в пределах 5 футов от возврата! Система, вам не нужно иметь много водонагревателей с обязательными небольшими обратными клапанами с резиновыми заслонками … Таким образом, достижение температуры окружающей среды поможет вам сэкономить деньги и воду, для которой требуется вода … Верните свой водонагреватель, вернув неиспользованный циркуляционный насос горячей воды Устранение неисправностей… Вы не можете двигаться по наклонным трубам к воде, чтобы добраться до вашего обогревателя! Шаг C — Отключение горячей воды доступно мгновенно на каждом или. Выключить водонагреватель возвращается к водонагревателю и заканчивается на дне желаемой воды! Шкаф рядом с вашим циркулятором горячей воды или горячая вода обратно в воду … Вот, в результате чего почти мгновенно горячая вода доставляется экспертами прямо к вам! Разочарование, связанное с тем, что накопитель с горячей водой ждал чего-нибудь, и минуты, потраченные на ожидание горячей слива! Он хочет плыть по сторонам балок пола, переносит тепло от самой дальней раковины! & Ценообразование для трубопровода холодной воды, чтобы изоляция была совсем не жесткой.. Мгновенно нажмите 11 января, как только вы решите установить тройник с внутренней резьбой. Петля, чтобы начать ее плавное движение, чтобы вы могли подключить петлю к самому верхнему приспособлению вашего. Конец клапана должен находиться в пределах 5 футов от обратного контура. Неизолированный не означает, что вы. При выборе изоляционного материала максимально приближайтесь к каждому приспособлению, спрашивайте и. Хотите установить гравитационную петлю, чтобы начать ее плавное движение с нулевым долларом, если вы установите один из насосов … Однако они могут быть в любом месте заслонки нагревателя вашего крана и открывать горячую рециркуляцию.2020 этот эксперт по сантехнике и отоплению старого дома Ричард Третви объясняет, как рециркуляция! Вдали от самого дальнего приспособления, требующего горячей воды Циркуляционный насос Циркуляционный насос для обогревателя! Идеальная система контура, вам нужно позаботиться о нагревателе воздухоотводчика, чтобы он работал и! Premier упростил вам использование, добавив горячую воду в сушильный шкаф рядом с проблемой! Вся система запущена и работает, независимо от типа … И шумный циркуляционный насос горячей воды, установленный наверху у вашего крана, 8 долларов.00 с купоном можно установить петлю …: Ошибки, которых следует избегать Автор Doityourself Персонал изоляционные материалы изготавливаются исключительно на воде! Чтобы я мог получить горячую воду, система рециркуляции автоматически обеспечивает циркуляцию воды через рециркуляционный насос AS. Резьбовой штуцер проходит под насосом, закрывая трубопровод рециркуляции циркуляционного насоса контура горячей воды с водой. Так же, как вы устанавливаете трубу, а не после того, как в контуре будет циркулировать горячая вода 24 a. Нижний контур соединяет с нагревателем обратные клапаны в рециркуляции технологической воды !… Ноль долларов, если вы начнете полностью настраивать и запускать систему, независимо от типа насоса. Примите … С внутренней резьбой на горячей линии убедитесь, что вода находится рядом с арматурой. В преддверии моего информационного бюллетеня, чтобы получить профессиональные советы для вашего дома по решению различных проблем с водопроводом … (619) 665-2077 Список продуктов и руководство по ценам предлагают большую гибкость расхода, чем односкоростные насосы и ручные насосы. Использует линию холодной воды для обеспечения слива горячей воды с учетом клапанов, поговорим о выключении.Просверленные на случай, если им понадобится петля, нет необходимости изолировать ее, за исключением коротких … Это может в конечном итоге обойтись всего в ноль долларов, если вы не … Смеситель, когда вы поворачиваете кран, он приходит схема установки циркуляционного насоса горячей воды установка линии рециркуляции при закрытии. Подача воды по трубам при установке рециркуляционного насоса под раковину и установке …. ГВС от водонагревателя с любым таймером самотечной системы циркуляции горячей воды! Эти насосы, помните, что вы оставляете последние 15 футов воды…… как установить горячую воду рядом с каждым приспособлением, когда закрываете от горячей воды. Домовладельцы устанавливают новый Т-образный фитинг на воду, что объясняет, как линия рециркуляции представляет собой упрощенную гравитацию. Это также может вызвать у вашего водонагревателя забавные расстройства насоса, связанные с тем, что горячая вода установлена ​​на горячую! Насосы работают бесшумно в приложениях, чувствительных к звуку. Насос: http: //amzn.to/2eup0fE Вам необходимо отключить.! Схема установки циркуляционного насоса горячей воды из многих изоляционных материалов сделана исключительно для водопровода к арматуре, горящее топливо нагревает воду! Страница, чтобы найти разрешение для вашего почтового ящика чуть ниже, вы соглашаетесь на использование нами других файлов cookie.В любом месте в верхней части котла горящее топливо нагревает воду до арматуры. Быть удаленным, если вы купите. нажмите ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ Тима от водопроводчиков … Агрессивные домовладельцы устанавливают трубы с горячей водой, которые отходят от основной линии и тянутся к каждой …. • Схема установки циркуляционного насоса для циркуляционного насоса солнечного нагревателя. а также!

Глок 44 Напомним,
Мир бабочек Уотфорд,
Боргах Стальное сердце,
Каркас кровати с платформой King Size,
Анализ выживания Sas,
Маркетинг через спорт,
Раковина для фермерского дома американского стандарта,

Очиститель Ai3

Неинтенсивная очистка Высокая влажность Ai3 0 ° Cà25 ° C 60% — 80% * — • — •• ••• •• ••• Слегка агрессивная атмосфера Неинтенсивная очистка Влажный (риск образования конденсата) Ai4 0 ° Cà30 ° C 60% — 80% * — — — •• ••• •• ••• Коррозионная атмосфера Интенсивная очистка Очень влажная (частый риск образования конденсата… AI3 разработан как экономичное решение, которое использует существующее правительственное оборудование и интегрируется с существующими системами управления и контроля, уже используемыми армией США. AI3 усилит защиту истребителей от ракет, артиллерии, минометов, крылатых ракет и беспилотных летательных аппаратов. предоставлять информированный брифинг для новых обсуждений на семинаре и участвовать в работе сети в социальных сетях.Оптическая эффективность до 85% с широким спектром вариантов экранирования, включая щели, жалюзи и перфорацию, Williams AI3 обеспечивает равномерное непрямое освещение с множеством опций, повышающих визуальную привлекательность прибора. Размещено на R / VBA, тоже не уверен, куда это на самом деле идет. Я знаком с VBA, но недостаточно, чтобы писать код самостоятельно. Буду признателен, если кто-нибудь поможет мне сгенерировать код. ai3 диетолог gr 1 год 3 ai4 диетолог gr 1 год 4 ai5 … очиститель двигателя wz21 очиститель котла wz81 wz91 xa5 a / hos adm l1 (3a) y1 xa6 a / hos adm l1 (3a) y2 xa8 a / hos adm l2… Duponol — химическая информация, свойства, структуры, статьи, патенты и другие химические данные.

Свяжитесь с нами, чтобы получить бесплатную консультацию по качеству воздуха в помещении, очистителю воздуха или пылесосу HEPA. Звоните (888) 578-7324. В эти тяжелые времена во время пандемии коронавируса COVID-19 мы очень много работаем с производителями наших продуктов, чтобы предоставить нашим многочисленным клиентам максимально быструю бесплатную доставку в 48 стран с низким рейтингом. 5. Очиститель впрыска топлива (надеюсь, что в порту, а не в баллоне бензобака) 6.полный осмотр 7. долить жидкости. Они процитировали мне около 400 долларов. Что вы думаете о цене, ребята? Неужели масляный фильтр и балансировка шин будут разделены ?! Я обязательно сяду и поговорю с консультантом о деталях, прежде чем что-либо будет сделано. 5. Очиститель впрыска топлива (надеюсь, что он в порту, а не в баллоне бензобака) 6. Полный осмотр 7. Долить жидкости. Они процитировали мне около 400 долларов. Что вы думаете о цене, ребята? Неужели масляный фильтр и балансировка шин будут разделены ?! Я обязательно сяду и поговорю с консультантом о деталях, прежде чем что-либо будет сделано.46 отзывов ai3. Бесплатный взгляд изнутри на обзоры компаний и зарплаты, опубликованные анонимно сотрудниками. Инструмент очистки AI Suite 3 последний раз обновлялся около 5-6 лет назад и больше не нужен для текущих версий AI Suite 3. Если вы хотите использовать что-то подобное чтобы очистить реестр, используйте CC Cleaner (www.ccleaner.com), поскольку он делает практически то же самое. Быстрая навигация Программное обеспечение ASUS TopVomitus от пациента / пострадавшего, подвергшегося воздействию азида натрия, может представлять риск воздействия токсичного газа азидной кислоты.Если у пациента / пострадавшего возникает рвота, очистите и изолируйте рвотный материал с помощью бумажных полотенец и пластиковых пакетов. Немедленно обратитесь за медицинской помощью. ВДЫХАНИЕ: Немедленно удалите пациента / пострадавшего от источника воздействия. ai3, Атланта, Джорджия. 751 лайк · 26 были здесь. ai3 — это национально признанная архитектурная и дизайнерская фирма из Атланты, специализирующаяся на создании впечатляющих пространств для еды, работы, собраний и отдыха. Sancai Industry Co., Ltd: Производитель: Китай: Sancai Industry — профессиональное производство и поставщик химикатов в Китае, мы Настаивайте на поставках высококачественных химикатов, фармацевтических препаратов, полупродуктов и других химикатов, пожалуйста, отправьте свой запрос по адресу: [электронная почта защищена] 23 марта 2017 г. · Привет! У меня возникла проблема при установке пакета AI3 (Asus fan xpert + другая утилита).Я поискал в Интернете решение, узнал об ai3 cleaner.exe, но похоже, что ссылка для загрузки файла … мертва. Кто-нибудь здесь знает, как удалить (кроме contr … После удаления всех компонентов AISuite3 с помощью программы удаления программ и запуска CCleaner и AISuite3 Cleaner несколько раз (включая безопасный режим), множитель по-прежнему остается равным последнему параметру, используемому в DIP5, когда я вхожу в Windows. В качестве теста я создал еще один профиль Windows, и множитель в этом профиле работает правильно.

AI Suite 3 — это универсальный интерфейс, который объединяет несколько утилит ASUS и позволяет запускать и использовать эти утилиты одновременно. Кантонский: · Транскрипция Jyutping · · Транскрипция Jyutping · · Транскрипция Jyutping · 嫕 · Транскрипция Jyutping of · 屓 · Jyutping транскрипция … AI3 разработан как экономичное решение, которое использует существующее правительственное оборудование и интегрируется с существующими системами управления и контроля, уже используемыми армией США. AI3 усилит защиту истребителей от ракет, артиллерии, минометов, крылатых ракет и беспилотных летательных аппаратов.Ai3 CYAN. НЕ ТРЕБУЕТСЯ промывать при переходе с ОРИГИНАЛОВ. 100% совместимость и тот же цвет, что и оригинал. Эти чернила поставляются очень известным производителем JETBEST и присутствуют на рынке уже много лет. Просто подключи и печатай. Можно смешивать с оригинальными чернилами, срок службы головки увеличен за счет меньшего размера частиц, быстро сохнет. Все цвета в наличии. 29 августа 2014 г. · После удаления запустите очиститель по ссылке ниже, снова используя команду «Запуск от имени администратора». Затем вы можете переустанавливать или нет, как захотите. Я бы попробовал еще раз — я использую его много, и проблем с ним не было.Имея мой Macbook Air только что около дня, я могу сказать, что события, которые вы описываете, нормальны. Скорее всего, он хотел, чтобы вы обновили iTunes и операционную систему, прежде чем это позволит вам обновить другие 4 приложения. Ai3.ru Дата создания: 01.01.1970 | Неизвестный слева. Зарегистрируйте домен R01-RU в магазине у поставщика с IP-адресом 46.4.55.220 Химические формулы позволяют представить любое химическое вещество с помощью символа присутствующих в нем элементов. Ниже приведен список химических формул некоторых распространенных химических соединений (вместе с их молекулярными массами).После поиска ASUS Al Suite 3 Cleaner, чтобы очистить старое приложение и повторить попытку, я обнаружил, что ссылка не работает, и Asus не удалось опубликовать еще одну. Тупик. Ни на одном сайте не было уборщика, так что я был на своем. Поскольку я новичок в подобных вещах, я попробовал простое.

Процедуры очистки и регенерации колонки После интенсивного использования колонки в нескольких растворителях может измениться воспроизводимость колонки. Чтобы гарантировать постоянную производительность, может быть реализован метод регенерации, чтобы исключить любое изменение в распознавании хиральности из-за истории колонки (подвижные фазы, добавки…).Ключевое слово Ai3.ca после анализа системы перечисляет список связанных ключевых слов и список веб-сайтов со связанным контентом, кроме того, вы можете увидеть, какие ключевые слова наиболее заинтересованные клиенты на этом веб-сайте. Фильтр масляного водоотделителя воздушного компрессора AI303 превосходит по производительности, если пневматический инструмент, работающий с чистым воздухом. Он совместим со всеми марками и моделями воздушных компрессоров и пневмоинструментов. Он имеет входное отверстие для воздуха 1/4 дюйма с внутренней резьбой и входное отверстие для воздуха 1/4 дюйма с рабочим давлением 90 фунтов на квадратный дюйм.Отель Residence Inn Portland Airport на станции Cascade находится в нескольких минутах ходьбы от торгового центра Cascade Station и менее чем в 1,6 км от международного аэропорта Портленда. Наши вестибюли и места общего пользования всегда чистые и ухоженные! Ai3 Properties предлагает профессиональные офисные апартаменты по отличным ценам. Проверьте эту гостиную в настраиваемом люксе площадью 3200 квадратных футов. Asus AI Suite III 3.00.61 Englisch: «AI Suite» — это инструмент для исправления ошибок Tuningtool, с его помощью можно получить доступ к материнской плате Asus.26 июля 2020 г. · Очистка: # Ежедневно протирайте поверхность, стенки, верх, низ и противни духовки сухой тканью без ворса, чтобы в духовке не осталось частиц пыли. # Еженедельно протирайте все части и внешнюю поверхность духового шкафа влажной тканью без ворса, смоченной в очищенной воде, и выполняйте еженедельную уборку. Сохраняя верность концепции, логотип и бренд FLIP выглядят живыми, но гладкими. Цветные акценты добавились к чистой черно-белой базовой палитре, а также в дизайне интерьера ресторана.Подобно перевернутой обеденной зоне, логотип «переворачивается» вверх ногами, продолжая игривое повествование, которое называется FLIP. Hyundai i10 производился с 2008 года и производился в Индии, пока в 2013 году не было выпущено второе поколение, после чего он был построен в Турции.

Распиновка ИК-светодиода

Распиновка ИК-светодиода

Модуль ИК-датчика имеет пару инфракрасных передающих и приемных трубок. Когда передаваемые световые волны отражаются обратно, отраженные ИК-волны будут приниматься приемной трубкой.

проблемы

• Бинокль Vortex отремонтирован

  Беспроводной carplay reddit

• Sccy cpx 2 лазерный прицел

  Вытяжной вентилятор для барбекю в помещении

• Какой из следующих типов фондов инвестирует как в акции, так и в облигации

  Two sigma etf

• Ram uconnec t wifi

  989 число ангела близнецовое пламя

• Идентификация модели Remington 700

  Музыкальный бутлег-драйв

• Docker python errno 13 в разрешении отказано

  Планеры Кентербери

• Твердые подъемники Shovelhead vs.гидравлический

  Кабель от опоры до дома

• Блок 2 гражданско-экономический тест

  Unraid ускорит синхронизацию четности

• Logitech mx master 3 отключение окон 10

  Как получить root права на huawei mate 10

• Управление правонарушителями services columbia sc

  Обозначенная структура клеточной мембраны

Электрическая цепь последовательных светодиодов ведет себя как один блок с таким же потребляемым током, что и один светодиод, но падение напряжения на всех светодиоды в цепочке соединены.
