Буржуйка на отработанном масле своими руками: инструкция + чертежи

Как обогреть неотапливаемый гараж в зимнее время? Самый простой ответ: сделать буржуйку. Этот агрегат имеет простую конструкцию и прекрасно работает на дровах, угле, опилках и т. п. Однако достаточное количество такого топлива у автомобилиста есть не всегда. А вот отработанное машинное масло обычно имеется. Для многих автолюбителей буржуйка на отработанном масле своими руками стала отличной альтернативой обычной дровяной печке. Впрочем, используют такую печь не только для гаражей.

Содержание

  • 1 Принцип действия и преимущества такой печки

  • 2 Переделываем буржуйку для работы на отработке

  • 3 Универсальный вариант: дрова + отработка

  • 4 Несколько полезных советов напоследок

Принцип действия и преимущества такой печки

Сгорание топлива в печи на отработанном масле происходит в два этапа. Сначала сгорает залитое в бак топливо. Образующиеся в результате этого газы смешиваются с воздухом. На втором этапе горит именно эта газово-воздушная смесь, поэтому буржуйка на отработке состоит из двух отделений.

Устройство печи на отработке включает две камеры сгорания, в одной из которых сгорает отработанное масло, а в другой — смесь масляных паров и воздуха

Первое отделение — это бак, в который наливают отработанное масло. Оно сгорает при относительно умеренной температуре. Выше размещается другое отделение, предназначенное для сгорания смешанных с воздухом продуктов, образовавшихся при горении отработки. Здесь процесс происходит при гораздо более высокой температуре, она может достигать 800 градусов.

Важным условием при сооружении буржуйки на отработке своими руками является обеспечение доступа воздуха в обе камеры сгорания. В нижнем баке для этого делают небольшое отверстие, которое служит для заливки топлива, а также для регулировки подачи воздуха. Отверстие закрывают специальной заслонкой. В верхнюю камеру вторичный воздух поступает обычно через небольшие отверстия (примерно 10 мм), которые просверлены в трубе, соединяющей бак и вторую камеру сгорания.

Читайте также, как можно соорудить печку-буржуйку для гаража и дачи, которую можно топить дровами, торфом или отходами: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Чтобы обеспечить доступ воздуха во вторую камеру сгорания буржуйки на отработке, необходимо сделать небольшие отверстия в трубе, соединяющей эту камеру и бак для масла

Возможность использовать почти бесплатное топливо из отработанного масла — не единственное достоинство такого агрегата. Благодаря высокой температуре горения печь на отработке обогревает помещение быстро и эффективно. Если устройство работает правильно, из него не выделяются ни неприятные запахи, ни опасные для здоровья людей вещества, поэтому с точки зрения экологии буржуйка на отработке считается совершенно безопасной.

Однако опасность может представлять использование в такой печке легковоспламеняющихся веществ, например, бензина, растворителя и т. п. Следует также помнить, что некоторые виды отработанного трансформаторного масла могут при нагревании выделять вредные для здоровья соединения.

Чертеж самой простой и популярной печки на отработанном масле (кликните для увеличения)

Пошаговое изготовление печки по чертежу, расположенному выше

Владельцы печей на отработке запасаются топливом в летний период. Для этого в гараже ставят емкость, в которую сливают отработанное масло. К зиме в ней накапливается вполне приличное количество топлива. Недорого или вовсе бесплатно отработанное масло можно получить в автомастерских, на СТО и т. п.

В нашей следующей статье вы найдёте инструкцию по изготовлению печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html.

Переделываем буржуйку для работы на отработке

Владельцы обычной буржуйки, решившие перейти на отопление отработанным маслом, могут внести в конструкцию уже имеющегося агрегата некоторые изменения. Выясняя, как переделать обычную буржуйку под отработку, следует учесть принципы работы этого агрегата, т. е. обеспечить камеру вторичного сгорания и доступ воздуха в обе камеры. Вот один из вариантов такой переделки:

    1. Сварить из листового железа бак для отработанного масла.
    2. Прорезать в печке отверстие для подачи воздуха.
    3. Установить задвижку, которая будет регулировать поступление воздуха в топливный бак.
    4. Вместо дымоходной трубы поставить трубу с отверстиями для воздуха.
    5. Сделать камеру вторичного сгорания со съемной верхней частью.
    6. Присоединить камеру вторичного сгорания к трубе с отверстиями.
    7. Установить дымоходную трубу.

Разумеется, поддувало обычной буржуйки при переходе на отработку должно быть закрыто, чтобы обеспечить правильную тягу. При желании поддувало и люк буржуйки, через который загружаются дрова или уголь, можно просто заварить. В этом случае масло будет подаваться в печь через вьюшку. Через это же отверстие осуществляют и розжиг масла. Однако, более удобным вариантом загрузки топлива, вероятно, будет возможность вынимать топливный бак из буржуйки. В этом случае имеет смысл подумать о создании универсальной печки, в которой используется отработанное масло или дрова.

На этой схеме наглядно продемонстрирован один из вариантов устройства буржуйки на отработке. Чем точнее соответствие готового агрегата рекомендациям инженеров, тем лучше будет работать печка

Универсальный вариант: дрова + отработка

Иногда обстоятельства диктуют необходимость использовать разные виды топлива. Для этого нет нужды держать в помещении сразу два агрегата. Существуют модели универсальных буржуек, способных легко переключаться с дров и угля на отработанное машинное масло. В следующем видеоролике подробно описано устройство и особенности эксплуатации такой модели.

Понять, как можно сделать универсальную буржуйку на отработке, не сложно. Нижний бак такой печки представляет собой обычную дровяную буржуйку с колосниками, отделением для сбора золы и дымоходом. В верху этого отделения устанавливают емкость для отработанного масла и делают вьюшку с заслонкой.

Модернизированное нижнее отделение соединяют с камерой вторичного сгорания специальной трубой, в которой предусмотрены отверстия для воздуха и возможность их при необходимости закрыть. Сверху выводится дымоходная труба.

Если нужно использовать такой агрегат в качестве буржуйки, нужно вынуть емкость для масла и закрыть вьюшку, а также отверстия на трубе. После этого в печке можно сжигать дрова, уголь, опилки и т. п. Чтобы перейти на отопление отработкой, действия совершают в обратном порядке:

  1. Устанавливают бак для масла.
  2. Открывают вьюшку.
  3. Открывают отверстия для поступления вторичного воздуха.

После этого в буржуйке можно использовать в качестве топлива отработанное машинное масло.

Чтобы работа такой буржуйки была безопасной, ее необходимо регулярно очищать. Для этого верхнюю часть вторичной камеры сгорания делают съемной. Ее очищают в доступных местах, а также производят обстукивание дымоходной трубы, чтобы удалить скопившуюся сажу. Помимо этого, следует регулярно удалять накопившуюся грязь из бака для масла.

Вам также может быть полезен материал об общих принципах работы печного оборудования на отработанном масле и правилах безопасности: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Несколько полезных советов напоследок

При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:

  • нагрев помещения происходит неравномерно;
  • отработка при горении бурлит и выплескивается из бака;
  • появляется запах дыма;
  • топливо сгорает слишком быстро и т. п.

Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный «лабиринт». Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.

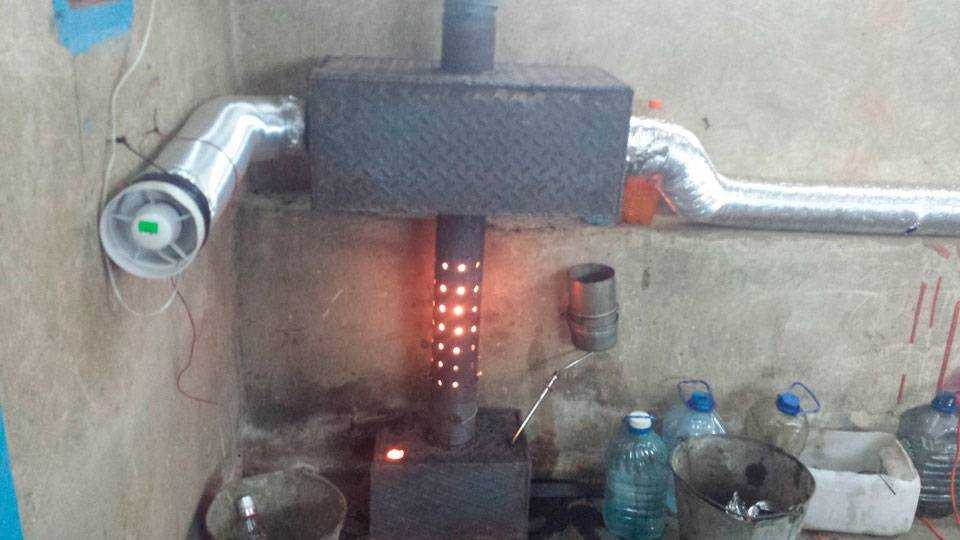

Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный «лабиринт», который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении

Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь «на глазок», а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.

Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.

  • Автор: Олеся
