Дымоход для буржуйки своими руками с выходом в стену: Дымоход через стену для буржуйки своими руками: инструкция

Содержание

расчет, инструкция по изготовлению своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Свернуть

  • Расчет дымохода для буржуйки
  • Материалы и их количество
  • Установка и монтаж
  • Инструменты
  • org/ListItem»>Схема монтажа
  • Подготовка перекрытия
  • Советы при работе
  • Подключение дымохода к буржуйке
  • Стоит ли обкладывать трубу кирпичом?
  • Уход и чистка
  • Вывод

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

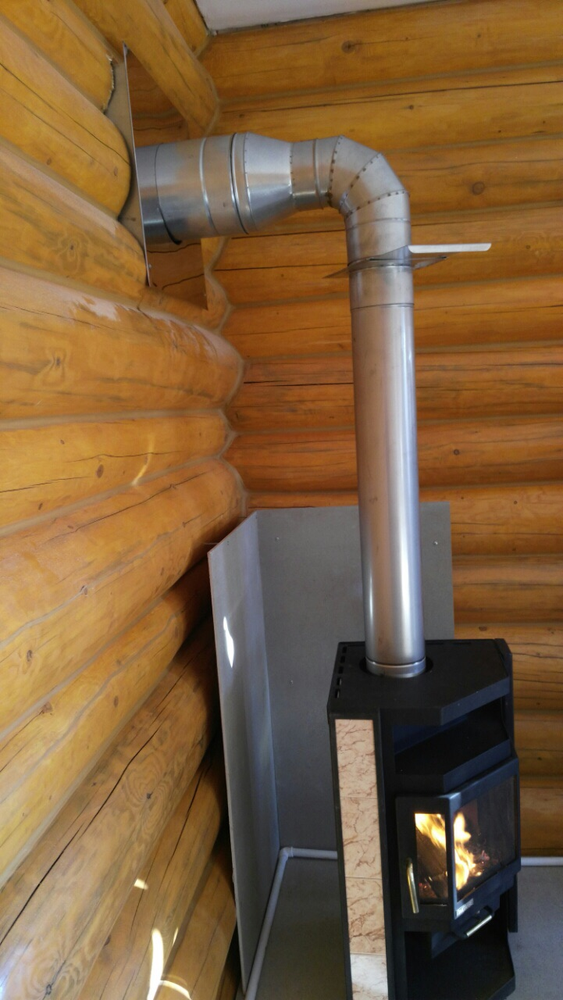

Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

к содержанию ↑

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

к содержанию ↑

Установка и монтаж

к содержанию ↑

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

к содержанию ↑

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

к содержанию ↑

Подготовка перекрытия

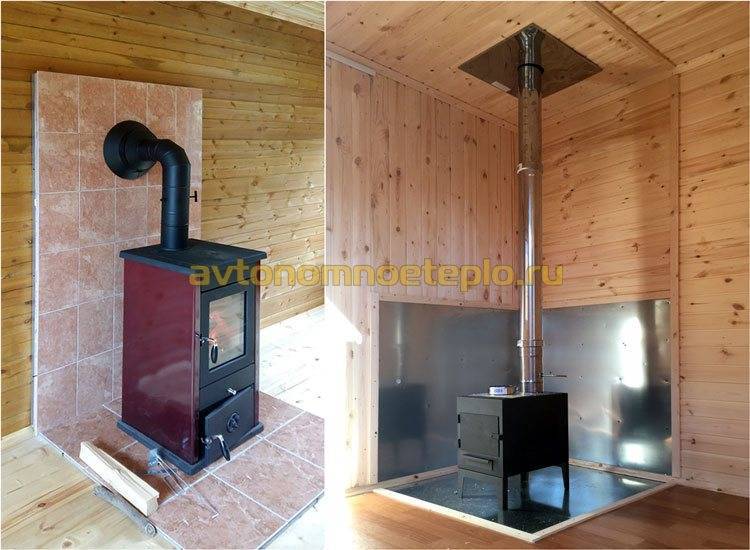

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки.  Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

к содержанию ↑

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

к содержанию ↑

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

Дымоход подключенный к буржуйке

к содержанию ↑

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к содержанию ↑

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к содержанию ↑

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

устройство правильного дымоотвода своими руками

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.

Содержание статьи:

  • Из чего можно сделать дымоход?
    • Виды труб для дымохода
    • Рекомендации по выбору трубы для буржуйки
  • Инструктаж по сооружению дымохода
    • Этап #1 — сборка дымохода
    • Этап #2 — выполнение замеров
    • Этап #3 — монтаж всех составляющих конструкции
    • Этап #4 — проверка системы
  • Особенности обслуживания дымохода
  • Выводы и полезное видео по теме

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Галерея изображений

Фото из

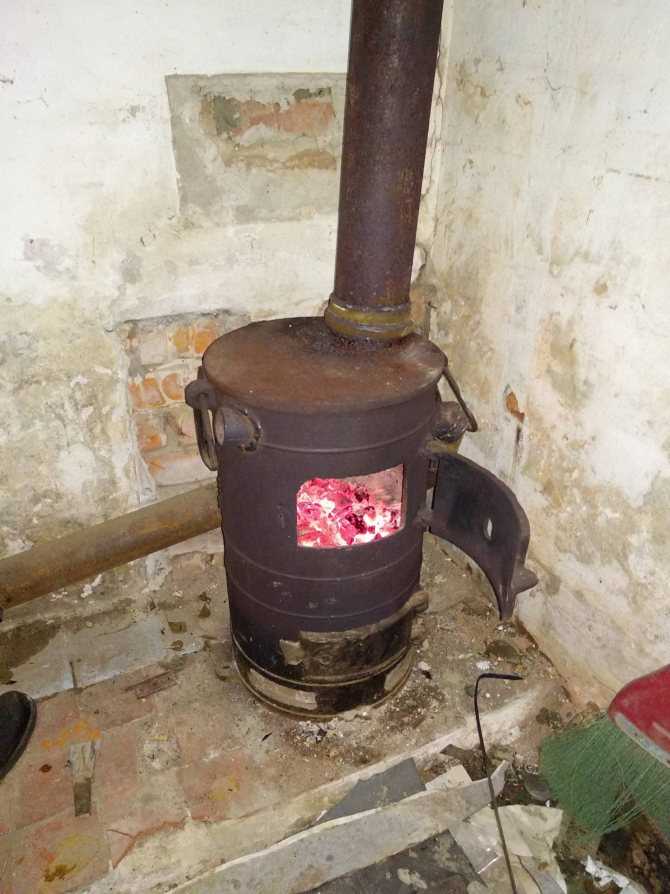

К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы

Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой

На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев

Шаг 1: Приваривание патрубка к вершине печки

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:

Галерея изображений

Фото из

Для того чтобы недавно сделанной буржуйкой, действующей на отработке, можно было сразу начать пользоваться, функцию дымохода можно доверить гофре диаметром 100 мм

Узел подсоединения гофры к самодельной печке и вывод ее за пределы гаража необходимо тщательно герметизировать металлизированным скотчем

Временное решение, гофру, необходимо поменять в обязательном порядке. Лучший вариант — покупка стальных элементов для дымохода. Домашние мастера могут собрать канал из отслуживших труб ВГП

Патрубок, к которому будет присоединена дымовая труба, можно приварить или прикрутить, используя цельнолитой с ним фланцевый диск

Патрубки и трубы с фланцами в примере используются во всех ответственных соединениях и в устройство прохода через кровлю гаража

Для обеспечения герметизации в узлах с фланцевыми соединениями используется паронитовая прокладка, вырезанная по размеру фланца

Дымовой канал последовательно собирается из частично подготовленных к монтажу участков

С применением фланца обустраивается проход дымового канала из старых труб через чердачное перекрытие, стену или кровельную систему гаража

Шаг 1: Установка гофры вместо трубы

Шаг 2: Герметизация узлов подсоединения

Шаг 3: Подбор компонентов для сборки дымохода

Шаг 4: Фланцевое соединение патрубка с печкой

Шаг 5: Использование фланцев в рядовых соединениях

Шаг 6: Применение паронитовой прокладки

Шаг 7: Сборка дымокого канала из старых труб

Шаг 8: Обустройство проходки с помощью фланца

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений

Фото из

Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма

Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет

Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть

Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Рекомендуем вам также ознакомиться с более полной информацией по .

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 — сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 — выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

  • через окно;
  • через стену;
  • через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 — монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

Буржуйка и дымоход должны стоять удаленно от стены, чтобы при работе печки не пострадали стены

Для изоляции можно использовать асбестовый шнур, который обладает достаточной жаропрочностью, чтобы выдержать высокую температуру

Для соединения между собой всех элементов конструкции дымохода можно использовать сварку. Главное, не прожечь дыры в трубах

Для изоляции на крыше можно купить готовое изделие – блок-флеш. Это удобная гидроизоляция, которая защитит не только от попадания воды, но и обладает повышенным уровнем жаропрочности

Буржуйка и дымоход стоят удаленно от стены

Асбестовый шнур для изоляции

Сваркадля соединения элементов дымохода

Блок-флеш для изоляции

Использование флеш-мастера для обустройства и герметизации прохода дымовой трубы через кровлю значительно облегчает и ускоряет проведение работ:

Галерея изображений

Фото из

Шаг 1 : Установка флеш-мастера на дымоход

Шаг 2: Обеспечение полного прилегания «юбки»

Шаг 3: Герметизация линии прилегания силиконом

Шаг 4: Прикручивание флеш-мастера саморезами

Этап #4 — проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению .

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

Чтобы удалить сажу из металлической трубы, можно:

  • сжечь осиновые дрова;
  • обработать сжигаемые поленья специальным химическим составом, который несложно купить;
  • изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.

пошаговая инструкция, как правильно сделать

Расчет дымохода для буржуйки

После того, как печь установлена ​​и готова к эксплуатации, необходимо установить дымоход, который сможет правильно функционировать, соблюдать тепла в помещении и в то же время предотвратить попадание отходов горения в воздух помещения, где установлена ​​печь. Для этого нужно правильно рассчитать диаметр трубы, ее длину и продумать, как она будет выводить дым на свежий воздух.

Для того, чтобы система отопления имела наивысший КПД, необходимо, чтобы труба для печной плиты обеспечивала достаточную тягу.

Экспертное заключение

Круглов Павел

Печник с 25-летним стажем

Оптимальным является соотношение диаметра трубы к камере сгорания 2,7 миллиметра на 1 литр. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки на 50 литров.

После определения диаметра трубы дымохода следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только расположение печи, но и на каком расстоянии от конька находится дымоход на крыше.

Выход трубы должен располагаться над крышей по определенным правилам:

  1. Дымоход располагается от конька крыши на расстоянии до 1500 миллиметров, значит, выход дымохода должен располагаться на высоте 50 сантиметров выше вершины конька;
  2. При расстоянии 150-300 сантиметров до козырька выход трубопровода может располагаться на одном уровне с ним;
  3. Если дымоход расположен у края крыши, то его выход должен быть чуть ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы через стену, а не через крышу. При этом конец дымохода должен располагаться чуть ниже вершины конька крыши.

А вот основной длинной трубы будет общее расстояние от выхода трубы до самой печи — расчеты в каждом отдельном случае будут разные, все зависит от того на каком этаже, в каком месте комнаты и на какой высоте , буржуйка поместится.

Изготовление печи из металлической трубы

Процесс создания данного отопительного узла из куска стальной трубы большого диаметра для буржуйки несложный и состоит из следующих этапов:

  1. От трубы отрезается фрагмент необходимой длины. С помощью сварочного аппарата проделываются два отверстия, одно из которых будет служить поддувалом для обеспечения притока воздуха, а второе потребуется для установки дымохода печной печи.
  2. Далее приваривается металлический лист с заранее проделанными в нем отверстиями, которые имеют небольшой диаметр — используется как колосник. Элемент размещают так, чтобы он находился между камерой сгорания и нагнетателем.
  3. Затем нужно соорудить крышку, закрывающую камеру сгорания. Для этого к концу трубы приваривается лист металла. Если на крышке оборудовать импровизированную печь, то плиту можно использовать для приготовления пищи.
  4. Опорные ножки приварены к нижней части нагревательного элемента.
  5. Зольник размещается под решеткой, являющейся ящиком для золы. Желательно оборудовать его небольшой металлической дверцей.

В результате проделанной работы получается печь из трубы, которая способна обогреть небольшое по площади помещение. Но чтобы работа агрегата была эффективной, требуется дымоход. Процесс обустройства дымоотводной конструкции и изготовления трубы для буржуйки имеет ряд нюансов.

Предлагаем Вам ознакомиться с проходом металлической трубы через крышу

Материалы и их количество

Перечень материалов необходимых для строительства дымохода различается в зависимости от того, какую трубную конструкцию решено установить . Если выход должен осуществляться непосредственно через крышу, то требуется меньше угловых отводов.

Для дымохода стандартного размера потребуется следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок — 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливной навес, сквозное стекло, теплоизоляционные материалы.

Экспертное заключение

Павел Круглов

Печник со стажем 25 лет

Огромную роль играет то, какие трубы для дымохода от печи было решено приобрести, так как количество, размер и виды колен будут определять, какая конструкция будет монтироваться. Если бы было принято решение, что система дымоудаления будет находиться снаружи помещения, то установить ее внутри здания уже не получится, так как тогда потребуется другой набор деталей.

Инструменты

Вам понадобятся только режущие инструменты: болгарка, электролобзик, нож. Все работы выполняются вручную и не требуют специальных приспособлений.

Схема установки

Существует несколько типов дымоходов, наиболее подходящий тип конструкции подбирается индивидуально.

Способы монтажа

Важно учитывать сбор конденсата в системе, поэтому необходимо иметь заглушку, слив конденсата и емкость для сбора конденсата.

Если буржуйка устанавливается через стену от трубопровода, расположенного на улице, то целесообразно будет вывести дымоход через окно, чтобы не пришлось готовить отверстие для трубопровода в потолке.

Наружная часть дымохода утеплена теплоизоляцией, покрытой защитным материалом. На конце трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и посторонних предметов.

Подготовка пола

Дымоход для печи чаще всего устанавливается таким образом, чтобы он проходил через потолок, поэтому перед монтажом и креплением конструкции трубопровода необходимо сделать для него отверстие в потолке: с помощью электролобзик или другой режущий инструмент, имеющий диаметр, подходящий для прохождения стакана для отводов внутреннего дымохода.

Пример отверстия под трубу дымохода

Стекло проходное

Перед сборкой дымохода для каменки в отверстие устанавливается сквозное стекло. Диаметр стекла следует подбирать по диаметру внутренней трубы, хотя иногда стык делают до прохода дымохода через потолок. Следует понимать, что важно прочно зафиксировать стекло – оно служит защелкой. Но кроме него трубопровод необходимо прикрепить к поверхности стены.

При неправильной установке могут быть такие последствия.

Если в потолке имеются легко воспламеняющиеся материалы, утеплитель или деревянные детали, то их необходимо удалить, чтобы они не соприкасались с проходным стеклом.

После того, как труба вставлена, все это необходимо загерметизировать огнеупорным материалом, например, термостойким герметиком или специальной огнеупорной ватой.

Следующие этапы работы на фото:

Герметизация

Вывод трубы на крышу

Кровельные работы

На последнем этапе необходимо надеть на трубу дефлектор.

Наконечники для работы

  • Используемые в конструкции трубы располагаются исключительно в вертикальном положении; для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими изгибам системы. В целях экономии можно изготовить кронштейны самостоятельно, используя металлический уголок.
  • Все соединения необходимо обработать герметиком, чтобы не осталось отверстий, через которые дым может выходить в воздух помещения. На рынке представлен большой выбор герметиков, подходящих для герметизации стыков труб для дымоудаления:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Термостойкие герметики;
  4. Термостойкие герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, температура которых достигает 350 градусов Цельсия. Так как дымоход для печной печи нагревается до более высоких температур, данные виды герметиков подходят только для деталей, находящихся вне трубопроводной системы.

Жаростойкие и жаростойкие полимеры, выдерживающие огромные температуры, до 1500 градусов по Цельсию — это самый подходящий выбор для печного дымохода.

Присоединение дымохода к печи

Дымоход, выходящий из буржуйки, называемый внутренним, подключается к улице, наружному трубопроводу, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является участок, выходящий из печной трубы, который коленом соединяется с потолком.

При установке внутреннего дымохода важно правильно соединить трубу с патрубком дымохода — так как при неправильном выполнении дым может попасть в воздух помещения, что сделает невозможным нормальное функционирование системы отопления.

Экспертное заключение

Круглов Павел

Печник со стажем 25 лет

Дымоход соединяется с печью при помощи термостойкого герметика и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газа может привести к отравлению находящихся в помещении.

Дымоход, подключенный к печи

Выбор места для дымохода

Первый вопрос, из чего сделать дымоход для печи. Обычно материал для изготовления дымохода для печной печи выбирают по его назначению. Для переносной печи нет смысла обустраивать кирпичные конструкции, достаточно взять металлическую или асбестовую трубу. Но лучше проконсультироваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем приступить к сборке конструкции, лучше снять все размеры и сделать хотя бы эскиз. Так как дымоход для печи является подвесной конструкцией и желательно заранее продумать все повороты и стыки. Особое внимание следует уделить местам прохода стен, перекрытий и крыш, а также рассчитать количество и форму отводов, определить длину дымохода для печи.

Сегодня в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное как рассчитать дымоход для печи, правильно определить его диаметр. В печах заводского изготовления уже есть небольшое сечение выходной трубы, поэтому подобрать диаметр дымохода под печку несложно. Комплектуем комплектующие по проекту, так как есть 3 вида выхода дымохода:

  • в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум контакта с другими поверхностями. А после демонтажа можно просто поставить вентиляционную решетку. Обычно выход дымохода для печи через стену делают на высоте 20-25 см от потолка;
  • в потолке. Довольно дорогая конструкция, так как необходимо пройти через потолок, чтобы не попасть в стропильную систему. Далее начертите трубу, прорезав крышу так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного здания между этажами будет добавлено отверстие. Выполняя все эти работы, необходимо учитывать пожарную безопасность;
  • в стене на уровне выхода из буржуйки. Самый безопасный способ топить, так как весь дымоход находится снаружи. Но у него есть ряд недостатков, главный из которых – быстрое остывание трубы. В связи с этим холодный воздух оттягивает тепло от печи и впоследствии от помещения. То есть после того, как печь прогорела, необходимо перекрыть дымоход, чтобы через него не охлаждалось помещение.

При обустройстве дымохода для печи в гараже или мастерской часто выбирают первый способ, как наиболее эффективный.

Замуровать трубу?

Металлический дымоход для буржуйки не требует особой защиты от внешних воздействий, но из-за визуального эффекта и возможного контакта с горячей трубой предприимчивые хозяева часто обмуровывают трубопровод.

Экспертное заключение

Круглов Павел

Печник со стажем 25 лет

Но строительство дымохода путем кирпичной кладки запрещено — такие конструкции не подходят для данной системы отопления, исключительно оцинкованная труба для печи подходит на эту роль, обеспечит хорошее сцепление с дорогой, легко чистится и проверяется на наличие дефектов. Простота установки и неприхотливость в обслуживании – основные преимущества этой вытяжки.

Уход и очистка

От состояния дымохода напрямую зависит общее качество работы и эффективность системы отопления, поэтому следует периодически уделять внимание систематическому обслуживанию.

Необходимо ежегодно проводить полный осмотр трубопровода на наличие трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. При осмотре следует одновременно очистить всю конструкцию дымохода от копоти – это можно сделать, обжигая в печи осиновые дрова.

Уход за дымоходом

Для того, чтобы конструкция дымохода, а значит, и отопительный узел исправно работали, за ними следует ухаживать:

  1. Не реже одного раза в год труба для печи в гараже, теплице, сарае или жилой комнате следует проверить на наличие трещин, ржавчины и прогаров.
  2. Ежегодно очищать дымоход специальными химикатами, которые необходимо сжигать в топке вместе с твердым топливом. Можно поставить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа сгорает в дымоходе.
  3. Использовать механический способ с использованием ерша, утяжелителей и т.п. не получится, так как конструкция дымоотвода печки не долговечна.

Предлагаем ознакомиться Можно ли мыть тело дегтярным мылом

Чтобы в печи-буржуйке всегда была хорошая тяга, а в помещении не было дыма, необходимо обязательно проводить профилактические меры, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодического обслуживания:

  • Для того чтобы труба была чистой от нагара, необходимо периодически добавлять в сжигаемые дрова химические средства, специально предназначенные для разрыхления нагара. Для этих же целей используют и осиновые дрова, помогающие очистить внутренние стены. Для чистки трубы с их помощью используют только осиновые дрова для профилактического протапливания. Желательно, чтобы они не прогорали быстро, а максимально возможное время тлели в топке. Для создания таких условий тягу искусственно уменьшают, закрывая поддувал после того, как дрова хорошо прогреются.
  • Механическая очистка трубы от нагара и ржавчины проводится ежегодно. Для этого можно использовать специальную чистящую щетку с грузом.
  • После каждой уборки обязательно производить ревизию поверхности, аккуратно опуская включенную лампочку в дымоход. Это необходимо для того, чтобы вовремя обнаружить прогары или трещины.

Процесс установки дымохода из готовых сегментов достаточно прост, и с ним вполне можно справиться самостоятельно. Если есть желание изготовить части трубы самостоятельно, то лучше сразу отказаться от этого, особенно при отсутствии опыта подобных работ.

Поскольку любой дымоход должен обладать высочайшей надежностью, а все сегменты при стыковке должны идеально подходить друг к другу для их герметизации, то рекомендуется устанавливать детали, изготовленные исключительно на профессиональном уровне. Необходимо помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших дыр представляет, без преувеличения, смертельную опасность.

Несмотря на кажущуюся простоту и незатейливость конструкции, дымоход для печи будет требовать периодического внимания. В первую очередь это должно проявляться в регулярном осмотре труб на предмет появления ржавчины, следов прогара или трещин.

Наличие любого из этих дефектов должно быть сигналом к ​​немедленной замене поврежденного участка дымохода. Оставленный без присмотра, он рано или поздно превратится в источник опасности для жильцов дома. В лучшем случае сквозь щели будет просачиваться дым; в худшем случае сгоревший трубопровод может просто разрушиться.

Не менее важно заботиться о внутренней поверхности дымохода, на которой в процессе эксплуатации неизменно будет скапливаться сажа и зола. Наличие толстого слоя сажи может иметь сразу несколько негативных последствий:

  • Тяга уменьшается.
  • Нормальный дымоудаление нарушено.
  • Конструкция дымохода утяжеляется.

Удалить накопившуюся сажу можно с помощью специальных химических составов, которые наносятся на древесину. Их компоненты совершенно безвредны для здоровья человека, но для нагара являются поистине грозным оружием.

Дрова из обыкновенной осины имеют почти такой же эффект. Желательно, чтобы осина тлела понемногу, а не выгорала быстро.

В конструкциях, оборудованных дополнительными элементами, достаточно будет просто прикрыть поддувал.

А вот традиционные способы очистки (металлическая щетка, сердцевина, ерш, высокие температуры) здесь не подойдут, так как тонкое железо может просто не выдержать.

Выход

Монтаж выхлопной трубы для печки процесс не сложный и может быть осуществлен самостоятельно, без привлечения специалистов. Главное, соблюдать правила пожарной безопасности, не допускать контакта дымохода с легко воспламеняющимися материалами и следить за герметичностью конструкции.

При ответственном подходе к установке печи и монтажу дымохода, а также правильной эксплуатации никаких проблем при эксплуатации системы отопления не возникнет. Если установка всей системы неправильная, то, как котел или камин, печь может стать причиной пожара.

Как установить дровяную печь Дымоход через стену? (Руководство пользователя)

Дровяные печи — отличный способ обогреть дом. Но иногда их установка может быть затруднена. Эта статья шаг за шагом проведет вас через процесс установки, чтобы вы могли пользоваться всеми преимуществами дровяного отопления без головной боли!

Установка дымохода для дровяной печи через стену не так сложна, как может показаться. Первое, что вам нужно сделать, это убедиться, что ваш камин или печь правильно установлены и вентилируются для природного газа, пропана или мазута. Затем определите, нужен ли дымоходу удлинительный комплект и какой тип системы вентиляции следует использовать: прямую вентиляцию (газ), герметичное сжигание (пропан) или воздухонепроницаемую (масляную). Если никакая система вентиляции не будет работать с вашей конкретной установкой, не беспокойтесь! Существует множество других доступных вариантов, таких как добавление заслонки для контроля воздушного потока вокруг отверстия топки.

Что такое дымоход и как он работает?

Дымоход представляет собой трубу, воздуховод или другую конструкцию, через которую продукты сгорания, образующиеся в отопительных приборах, выбрасываются в окружающую атмосферу. Слово происходит от латинского «caminus» (очаг) и имеет то же происхождение, что и итальянское «camino» (дорога). Дымоходы можно найти в зданиях, где расположены устройства для сжигания топлива, такие как печи, котлы или плиты; они также могут служить структурами, предназначенными для удаления опасных газов, образующихся в другом месте, например, во время сварочных работ.

Дымоход работает по принципу плавучести: горячий воздух и газы, образующиеся при сгорании, менее плотны, чем окружающий атмосферный воздух, поэтому они поднимаются вверх в открытое пространство. В этом смысле камин можно рассматривать как контролируемую утечку, поскольку он предназначен для очень неэффективного преобразования химической энергии, выделяемой при горении углей или дров (обычно 20%), в тепловое излучение вместо того, чтобы удерживать большую часть его внутри для обогрева.

Дымоходы также могут использоваться с другими устройствами, такими как масляные печи или ракетные двигатели, где газообразные продукты должны проходить через них под высоким давлением — их конструкция обычно намного сложнее, чем те, которые предназначены для вентиляции зданий, но они работают в соответствии с точно такие же физические принципы.

Установка дымохода для дровяной печи через стену

Дымоход для дровяной печи Труба может быть установлена ​​в любом месте стены, откуда будет обеспечена хорошая тяга. Во многих случаях это место находится очень близко к уровню пола, поэтому у вас не будет много футов трубы над уровнем потолка. Хотя не существует жестких и быстрых правил относительно дымоходов, большинство людей хотят, чтобы их дымоход был как можно короче по причинам установки (длина = больше расходов), а также потому, что им не нравится видеть, как вся эта труба торчит в их доме. Обычно лучше всего, если дымоход дровяной печи по всей длине проходит внутри полости внешней стены, а не через один или несколько отсеков для стоек или вверх в чердачное помещение, если только вы не планируете установить водонепроницаемое покрытие вокруг его верха.

Прежде чем начать, закрепите все незакрепленные доски, чтобы ваша рабочая зона была безопасной и чистой для предстоящей работы. Вы хотите быть уверены, что все останется на одном уровне, когда вы установите этот дымоход для дровяной печи через настенную трубу. Очень неприятно, когда на голову выпадает кусок перевернутой флешки!

Необходимые материалы

Для установки дровяной печи через стену вам потребуются следующие материалы:

  • Торцевой ключ с удлинителем
  • Сверла и сверла по кирпичу и каменной кладке
  • Инструмент для выравнивания
  • Труба дымохода дровяной печи
  • Комплект для облицовки дымохода

Для установки дымохода для дровяной печи через стену вам потребуются следующие материалы: Торцевой ключ с удлинителем Сверла и сверла для кирпича и каменной кладки Инструмент для выравнивания Дымоходная труба для дровяной печи Набор для облицовки дымохода Кроме того, если ваша стена сделана кирпича или бетонных блоков, возможно, потребуется нанять профессионала. Вы также можете использовать эту возможность, чтобы они также проверили вашу существующую установку.

Инструменты

  • Дровяная печь с подключением к дымоходу.
  • Соединитель печной трубы.
  • Рулетка.
  • Карандаш и уровень.
  • Ножовка по металлу.
  • Уровень или отвес.

Меры предосторожности

  • Всегда соблюдайте необходимые меры предосторожности при работе с инструментами и установками.
  • Используйте все средства индивидуальной защиты, включая перчатки, очки, беруши и т. д., в соответствии с вашим уровнем комфорта и законами штата.
  • ЗАПРЕЩАЕТСЯ модифицировать дымоход печи без консультации со специалистом. Всегда читайте и следуйте всем инструкциям производителя, прилагаемым к комплекту дымохода, дровяной печи или камину, прежде чем пытаться установить их самостоятельно. Если вы не уверены в том, что делаете, просто наймите специалиста для помощи. У Национальной ассоциации противопожарной защиты (NFPA) есть отличные рекомендации по правильной установке и использованию этого типа приборов:
  • .

  • NFPA 211: Стандарт для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива
  • NFPA 2112: Стандарт для вентиляционных систем для оборудования центрального отопления, работающего на газе и жидком топливе;
  • мартеновские печи;
  • печи с вентилируемыми стенками; комнатные обогреватели;
  • водонагреватели;
  • приборы с непосредственным вентилированием (герметичное сжигание)
  • NFPA 70: Национальный электротехнический кодекс (NEC), издание 2017 г.
  • Некоторые другие полезные ссылки, которые могут помочь вам обеспечить вашу безопасность при установке дымохода дровяной печи через стену, перечислены ниже. Пожалуйста, не стесняйтесь принимать все необходимые меры предосторожности и обращаться к специалистам за помощью в случае сомнений или экстренной ситуации. Веселиться! 🙂

Особенности процесса установки

Вы должны знать, как работает ваш камин. Если вы не уверены, то откройте его и проверьте внутреннюю сторону топки, чтобы увидеть, откуда выходит дым. Скорее всего, это будет перед или за отверстием, по которому горячий воздух нагнетается внутрь вентилятором, воздуходувкой или мехом (если таковой имеется). Не забывайте, что некоторые дымоходы имеют несколько отверстий как для толкающих, так и для тяговых систем.

Размер дымохода должен соответствовать размерам, необходимым для установки дровяной печи Дымоход через стену. Приобретение неправильной модели может обернуться дорогостоящей ошибкой, если вы не сможете немедленно вернуть их, если они не подходят друг другу. Например: стандартный диаметр воздуховода для металлических печей обычно 100 мм, но если у вас небольшой агрегат, для которого требуется только дымоход 80 мм, то разумно будет купить дешевле 9 мм. Модель 0мм.

Существует два типа установки дровяной печи «Дымоход через стену»: системы «Вверх» и «Вниз» (внизу означает, что точка выхода ниже входа). Оба работают одинаково хорошо при правильной установке: система up работает, если ваш потолок достаточно высок, чтобы дым не попадал обратно в жилое помещение; в то время как внизу есть свое преимущество с точки зрения безопасности, потому что нет прямого пути от топки до комнаты, где живут люди. Однако оба метода могут потребовать дополнительных компонентов, таких как электрический вентилятор или вентилятор.

Может случиться так, что ваш камин слишком узок для дровяной печи или в нем есть вмятины, которые мешают правильной установке. В таких случаях следует уточнить у производителя, есть ли в наличии дополнительные аксессуары (например, специальный переходник, который может увеличить ширину). Кроме того, в зависимости от того, из какого материала был сделан ваш камин до превращения в дровяное устройство, вы можете рассмотреть возможность облицовки его внутренней поверхности кирпичами или каменными панелями, подобными этой.

Вы также можете прочитать нашу статью о том, как установить систему электрического отопления через стену. Он включает в себя пошаговое руководство и полезные советы для начинающих.

Если вы хотите узнать больше о том, как установить систему дровяной печи, прочитайте нашу статью здесь. Это руководство охватывает все основные аспекты процесса, например, где и когда использовать вентиляторы, какой тип дымохода и так далее. Вы также можете найти дополнительную информацию в этой книге: «Руководство по установке дровяной печи: как правильно и безопасно установить новую дровяную печь». Он очень полезен для начинающих, так как содержит чертежи компоновки с размерами, необходимыми для каждого этапа процесса установки (например, если вам нужна помощь в определении размера воздуховода, который следует использовать), а также полезные советы по безопасности, которые могут спасти вашу жизнь или предотвратить травмы во время работы. . Как мы упоминали ранее, не забудьте проверить веб-сайт производителя на наличие дополнительных аксессуаров, необходимых для завершения установки.

Советы и предложения после установки

После установки дымохода мы рекомендуем посетить веб-сайт Национальной ассоциации противопожарной защиты, чтобы ознакомиться с исчерпывающим набором рекомендаций и советов по предотвращению пожара. NFPA также имеет ссылки на местные нормы и правила в каждом штате:

  • Дымоходы должны выступать как минимум на три фута над самой высокой точкой, где они проходят через любую крышу, и по крайней мере на два фута выше, чем что-либо в пределах десяти футов ниже ее верхнего конца. при установке на зданиях высотой более одного этажа;
  • После установки дымохода мы рекомендуем посетить веб-сайт Национальной ассоциации противопожарной защиты, чтобы ознакомиться с исчерпывающим набором рекомендаций и советов по предотвращению пожаров. NFPA также имеет ссылки на местные нормы и правила в каждом штате: Дымоходы должны выступать как минимум на три фута над самой высокой точкой, где они проходят через любую крышу, и как минимум на два фута выше, чем что-либо в пределах десяти футов ниже его верхнего конца при установке на здания высотой более одного этажа.

Агентство по охране окружающей среды

Агентство по охране окружающей среды заявляет, что для надлежащей подачи воздуха необходимо правильно установить и обслуживать вентиляционную систему. Плохо спроектированный или неправильно обслуживаемый дымоход может вызвать отравление угарным газом, которое может быть смертельным! Если в вашем доме используется прибор для сжигания топлива, важно установить соответствующую систему вентиляции, чтобы защитить себя от токсичных газов, таких как CO (окись углерода), выделяющихся из ваших приборов.

Чрезвычайно опасно попадание древесного дыма в помещение из-за неполного горения в печи или камине. Это может произойти по многим причинам, таким как недостаточная тяга, сырое топливо, грязное стекло на печах и т. д. В некоторых случаях существуют местные постановления, запрещающие строительство новых каминов, и их даже нельзя использовать на законных основаниях без утвержденного дымохода — но тогда это другое. тема.

Первый шаг к установке дымохода дровяной печи через стену. Вы должны убедиться, что на пути между вашим устройством и внешней стеной (откуда выхлоп может выйти наружу) нет препятствий. Дымоход должен находиться на расстоянии не менее 12 дюймов от горючих материалов, таких как стены или потолки, это предотвратит тепловое повреждение, если он не одобрен для использования в помещении! Перед перенастройкой убедитесь, что все соединения затянуты. Если все выглядит хорошо, вы можете начать герметизировать там, где это необходимо, высокотемпературным силиконовым герметиком (или аналогичным) после предварительной очистки любых поверхностей. Чтобы свести к минимуму утечку воздуха в систему, которая также может вызвать проблемы, убедитесь, что швы правильно заполнены, тщательно нанеся противопожарный цементный раствор.

Наконец-то вы можете выровнять установку дымохода вашей дровяной печи через стену, используя регулируемый дождевик, чтобы закрыть все щели, которые вы не замазали герметиком! Агентство по охране окружающей среды рекомендует, чтобы они обычно устанавливались не менее чем на 18 дюймов над линией крыши и должны выступать за пределы крыши на 30 дюймов (или более), чтобы предотвратить образование ледяных дамб или скопление снега. Вам также понадобится защитная сетка, заходящая в саму дымоходную трубу – она укладывается поверх нее перед установкой секций вкладыша, чтобы не защищать от животных, насекомых и т. д. Если зимой на металлическом колпаке скапливается снег месяцев, затем убедитесь, что дверцы доступа внизу закрыты, в противном случае они могут выйти слишком быстро.

Советы по безопасности

  • При работе с компонентами дымохода не затягивайте их слишком сильно. Это может привести к повреждению материалов и простых деталей крепления, которые впоследствии потребуется снять во время установки или очистки.
  • Убедитесь, что вы работаете на открытой площадке с достаточным пространством. Не блокируйте свой путь в какие-либо области, где вы не можете свободно передвигаться, если что-то неожиданно произойдет при установке дымохода для дровяной печи через стену?.
  • Используйте средства защиты, такие как перчатки, при работе с острыми предметами, такими как металлические винты. Если это неизбежно, соблюдайте особую осторожность, чтобы случайно не пораниться, сделав неуклюжие движения или поскользнувшись в процессе установки.

Часто задаваемые вопросы

На каком расстоянии от дымохода я должен провести через стену дымоход дровяной печи?

Вы можете использовать несколько дюймов воды, как было сказано ранее. Но не забудьте убедиться, что ваша мебель и шторы не стоят достаточно близко, чтобы случилась такая авария!

Какой лучше всего использовать дымоход для дровяной печи через стену?

Наиболее распространенным материалом для этого типа применения будет металл. Было предложено, чтобы нержавеющая сталь, алюминий и оцинкованная сталь были хорошими вариантами. Обычно они бывают диаметром от четырех дюймов до четырнадцати и более! Если у вас есть лишние деньги на материалы, выбирайте медь, так как она очень прочная и эстетически красивая! Кроме того, если у вас есть старый дом, в котором металлические дымоходы проходят сквозь стены без какой-либо изоляции, использование неметаллических труб защитит внешний вид вашего дома от коррозии, а также позволит сохранить их работоспособность дольше, чем когда-либо прежде. Также следуйте этим советам при установке дымоход.

Что такое дымоход дровяной печи из нержавеющей стали через стену?

Как было определено ранее, это отличный вариант металла для такого рода целей! Он может прослужить до десятилетий и противостоять коррозии, что гарантирует, что ваш дом останется без ржавчины, а также не будет риска проникновения запаха в ваш дом, поскольку его материал не имеет пор или трещин, как другие металлы. Этот тип дымохода обычно дешевле, чем другие, но может быть труднее найти высокопроизводительные (и особенно с сертифицированными сертификатами безопасности). Вам следует искать модели, материалы которых произведены известными брендами, потому что они обеспечат качество с течением времени, а не дешевые продукты, сделанные неизвестными. Найдите эти варианты здесь.

Какой дымоход дровяной печи через стену самый безопасный?

На этот вопрос нелегко ответить, потому что он зависит от многих факторов, таких как толщина и качество материалов, используемых в производстве.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
