Электропроводка в квартире своими руками + фото

Главным видом энергии в частных домах и квартирах по-прежнему остается электричество. С каждым годом число электроприборов стремительно растет, а соответственно и меняются требования к качеству проводки.

Помните, что электропроводка в квартире проводится индивидуально, поэтому можно рассмотреть лишь основные принципы. Электричество ведется через распределительный щит, который может располагаться на стене, либо в нише. Оптимальным вариантом является расположение щита около входа в квартиру.

Проводка в гофре

При расположении распределительного щитка за пределом квартиры, от него протягивается провод из меди к щиту в помещении. Для удобства доступа лучше расположить щит на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электрический счетчик.

В квартирах используется несколько линий электропроводов, используемых для питания потребителей: осветительные приборы, розетки, кухонная бытовая техника.

Обратите внимание!
Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила проведения электричества

Проводка по квартире

В квартирах предусматривают электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартонном или вагонкой, провода из штукатурки протягивают в гофре. Чтобы сделать скрытую электропроводку в поверхности стены проделывают штробу глубиной до 2 см с помощью зубила и молотка, или болгаркой. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки

Обратите внимание!
Вся проводка должна проходить прямо, без углов и наклонов, чтобы в дальнейшем у вас не возникло трудностей с вбиванием гвоздей в стену при необходимости.

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

Освещение, розетки и выключатели

Двухклавишные выключатели

1. Распределение проводки из распредкоробки

   Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.

2. Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража. В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
3. Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.

Розетка с латунными контактами и керамическими внутренностями

Обратите внимание!
При покупке розеток и выключателей стоит остановиться на изделиях с латунными контактами и внутренностями из керамики.

Монтажные работы

Распредкоробка с проводами

При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.

Обратите внимание!
Следует оставить 10 см запас провода в коробке для проведения возможных ремонтных работ.

Схема подключений линий электропроводки

На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.

Обратите внимание!
Прежде чем начинать работы с электричеством, необходимо обесточить сеть.

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения. Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Рекомендуем:

• шкаф купе своими руками (чертежи);
• выравнивание стен штукатуркой своими руками.

Видео

Узнайте, как соединить провода в распредкоробке:

Фото

Замазанная алебастром проводка

Установка выключателя

Установка розетки при монтаже электропроводки

Схема подключений линий электропроводов к электроприборам

Распредкоробка

Проводка в штробе

Проводка в комнате в штробах

Проводка в гофрированной трубе

Проводка скрытая под плинтусом

Прокладка проводки в коробе из гипсокартона

Пластмассовые коробки под розетки

Отвод фазы со стояка к новому автомату

Дифференциальный аппарат для проводки

Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода

1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.

2. Клемма для соединения медного и алюминиевого провода в случае необходимости

   Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.

3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.

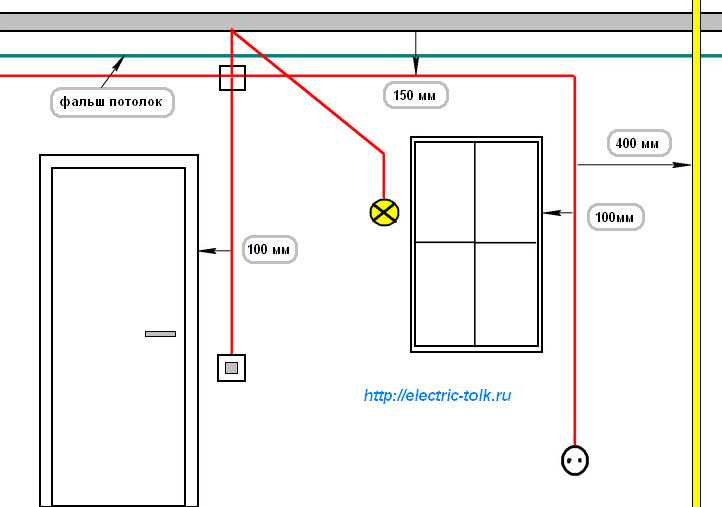

6. Схема правильного расположения проводки

   Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.

7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

• провода;
• счетчики;
• выключатели;
• розетки;
• защитные устройства, предохранители и реле;
• короба установочные или монтажные.

Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание!
В деревянном доме безопаснее и проще выполнять открытую проводку.

Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами

Короб для проводки

Открытая проводка в гофре

Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя

Схема подключения УЗО

Схема подключения люстры к двухклавишному выключателю

Соединение проводов в распредкоробке под розетку

Схемы подключения для бытовых электрических цепей

Схемы подключения для выключателей света. Многочисленные схемы для выключателей света, в том числе: петля выключателя, диммер, переключаемые розетки, комбинированное устройство выключателя, два выключателя света в одной коробке и многое другое.

Схемы подключения комбинированных выключателей — схемы подключения комбинированного выключателя/розетки для управления освещением или другой нагрузкой или для управления самим собой.

Схемы подключения настенных розеток — схемы для всех типов бытовых электрических розеток, включая: дуплексные, GFCI, розетки на 15, 20, 30 и 50 ампер.

Схемы подключения для 3-позиционных переключателей. Схемы для 3-позиционных цепей переключателей, включая: свет в начале, середине и конце, 3-позиционный диммер, несколько источников света, управление розеткой и советы по поиску и устранению неисправностей.

Схемы подключения 4-позиционного переключателя. Схемы для 4-позиционного переключателя, в том числе: различные места расположения источников и источников света, диммер для 4-позиционных цепей, проводка для 4-ходовых цепей и советы по поиску и устранению неисправностей.

3-х и 4-х позиционные выключатели для управления несколькими источниками света. Схемы проводки для управления несколькими осветительными приборами с 3-х и 4-х позиционными переключателями.

Схемы подключения для комплекта вентилятора/освещения. Схемы включают в себя: использование выключателя освещения для управления вентилятором и освещением, отдельные регуляторы яркости света и скорости вращения вентилятора, регулятор освещения и вентилятор с вытяжной цепью.

Схемы подключения вытяжного вентилятора в ванной. Схемы включают: таймер вентилятора, один переключатель, комбинированный переключатель gfci и два переключателя в одной выходной коробке.

Схемы подключения нескольких розеток — схемы подключения нескольких розеток, включая схемы для дуплексных розеток и прерывателей замыкания на землю.

Схемы подключения двух розеток в одной коробке — подключение двух розеток, двух выключателей, розетки и выключателя в одной коробке.

Схема подключения выходного выключателя GFCI. Схемы включают проводку для мусоропровода или осветительного прибора, управляемого комбинированным выключателем, как с защищенными, так и с незащищенными схемами.

Схемы подключения прерывателя цепи замыкания на землю — схемы для розеток GFCI, включая защиту дуплексных розеток в цепи и GFCI в конце цепи.

Схемы подключения автоматических выключателей — подключение блока выключателя, выключателя GFCI, а также автоматических выключателей на 15, 20, 30 и 50 ампер.

Схемы подключения розеток с выключателем — схемы подключения выключателя для управления розеткой с различным расположением и несколькими розетками в одной цепи.

Схемы для добавления нового светильника — Проводка для добавления света от существующей цепи выключателя или розетки.

Схемы для добавления новой розетки — схемы подключения для добавления розетки от существующего выключателя или розетки.

Схемы подключения дверного звонка — подключение проводных дверных звонков и дверных звонков с батарейным питанием, включая добавление адаптера переменного тока для питания старого дверного звонка.

Схемы подключения лампы — подключение стандартной настольной лампы, трехконтактной розетки и старинной лампы с четырьмя лампочками и двумя выключателями.

Добавление новой настенной электрической розетки. Как проложить кабель за плинтусом, чтобы добавить новую розетку.

Соединение косички — Как зачистить и нарезать электрические провода в распределительной коробке.

Как подключить розетки и выключатели — Как выбрать и заменить выключатели света и дуплексные розетки.

Прокладка кабеля за стенами – Методы поиска источника электроэнергии и прокладки нового кабеля в стенах и потолках.

Обрамление нового потолочного вентилятора. Установка обрамления и подвешивание нового потолочного вентилятора и комплекта освещения.

Формула для расчета силы тока. Использование значений напряжения и силы тока для расчета мощности, потребляемой устройством, включает таблицу стандартных значений мощности для бытовых устройств и приборов. 9

Дейл Кокс 0004

Поиск по сайту

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены схемы подключения бытовых выключателей света, включая: петлю выключателя, однополюсные выключатели, регулятор освещенности и несколько вариантов подключения комбинированного устройства выключателя розетки. Также включены схемы проводки для нескольких осветительных приборов, управляемых одним выключателем, двух выключателей в одной коробке, разделенной розетки, управляемой двумя выключателями, и многое другое.

Подключение коммутационного контура

Когда источником электропитания является осветительный прибор и управление им осуществляется удаленно, используется коммутационный контур. Эта цепь соединена двухжильным кабелем, идущим от светильника к месту выключателя. Нейтраль от источника подключается непосредственно к нейтральной клемме на светильнике, а горячий источник сращивается с белым контурным проводом. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. На SW1 он подключен к одной из клемм. Черный шлейф подключается к другому терминалу, а у фонаря — к горячему терминалу светильника.

Это обновленная версия первой аранжировки. Поскольку электрические нормы в обновлении NEC 2011 года требуют нейтрального провода в большинстве новых распределительных коробок, между фонарем и SW1 проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на коробке позволяет запитать таймер, пульт дистанционного управления или другое программируемое устройство.

Подключение однополюсного выключателя освещения

Здесь однополюсный выключатель управляет питанием осветительного прибора. Источник находится у выключателя, а от него к светильнику идет двухжильный кабель. Горячий провод источника подключается к одной клемме на SW1, а другая клемма подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника сращивается с белым проводом кабеля и продолжается до светильника. На свету белый провод подключается к нейтральной клемме, а черный провод подключается к горячей клемме.

Подключение двух выключателей для двух источников света

Здесь два выключателя подключены в одной коробке для управления двумя отдельными источниками света. Источник находится в коробке, и к каждой лампочке подведен двухжильный кабель. Горячий источник подключается к одной клемме на SW1 и SW2 с помощью косички. Другие клеммы подключены к черному проводу, идущему к светильнику. В коробке белые нулевой и заземляющий провода соединены с каждым набором проводов, идущих к фарам.

Схема подключения нескольких светильников

На этой схеме показано подключение одного выключателя для управления двумя или более лампами. Источник находится на SW1, а от него к светильникам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом светильнике соединены косичкой с проводами цепи, которые затем переходят к следующему светильнику. Это самая простая схема для более чем одного источника света на одном выключателе.

Схема подключения переключателя диммера

Диммер или реостат позволяет изменять ток, протекающий к осветительному прибору, тем самым изменяя интенсивность света. Выключатель диммера будет иметь многожильные провода, которые необходимо нарезать на сплошную проводку кабеля в виде косички. Такое устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. подключение регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи 2-жильный кабель идет от диммера к светильнику. Источник находится на диммере, а горячий провод присоединяется к одному горячему проводу на устройстве. Другой провод от диммера присоединяется к черному кабелю, который идет к горячей клемме на светильнике. Нейтральный провод источника соединяется с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение выключателя к настенной розетке

Здесь розетка управляется однополюсным выключателем. Это обычно используется для включения и выключения настольной лампы при входе в комнату. На этой схеме двухжильный кабель проходит между SW1 и розеткой. Источник находится на SW1, а горячий провод подключается к одной из клемм там. Другая клемма подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника сращена в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения раздельной розетки

На этой схеме показано подключение раздельной розетки, верхняя половина которой управляется переключателем SW1, а нижняя половина всегда горячая. Розетка разделена путем разрыва соединительного язычка между двумя клеммами латунного цвета. Язычок между нейтральными серебряными клеммами должен оставаться неповрежденным.

Здесь источник находится на выходе, а от него идет двухжильный кабель к SW1. Нулевой провод цепи подключается к одной из клемм нейтрали на розетке, к выключателю он не идет. Горячий источник соединен с косичкой, которая соединяется с нижней, всегда горячей половиной розетки и с белым проводом кабеля, идущим к SW1. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. Черный провод кабеля идет к SW1, соединяя его с горячим разъемом в верхней части разделенной розетки.

На этой обновленной схеме 3-жильный кабель проходит между розеткой и SW1, а красный провод кабеля используется для подключения горячего источника к одной из клемм. Белая нейтраль от источника сращивается в розеточной коробке и проходит к коробке на SW1, где она закрывается с помощью проволочной гайки. Это представляет собой изменение в коде NEC, которое требует нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение двойной розетки с выключателем

В этой схеме розетка с раздельным выключателем управляется двумя отдельными выключателями. При таком расположении две лампы могут быть подключены к одной и той же розетке, и каждая из них может управляться отдельно из двух разных мест.

Здесь опять отломан соединительный язычок между клеммами розетки, а нейтральный язычок остался целым. Источник находится на SW1, от него к розетке идет 3-жильный кабель, а от розетки к SW2 идет 2-жильный кабель. Горячий провод источника присоединяется косичкой к одной клемме на SW1 и к черному проводу, идущему к розетке. В этой коробке черный провод соединен с белым проводом, идущим к одной клемме на SW2. Белый провод помечен черными на обоих концах, чтобы определить, что он горячий.

Вторая клемма на SW1 подключена к красному проводу, идущему к горячей клемме в верхней части разъемной розетки. Нейтраль источника присоединяется к белому проводу, идущему к одной из клемм нейтрали на розетке. Неважно какой, нужно только одно соединение.

В розетке черный провод, идущий к SW2, подключается к нижней горячей клемме, а другой конец — к оставшейся клемме на SW2.

На этой обновленной схеме 3-жильный кабель проходит между розеткой и SW2, что позволяет соединить нейтральный источник со вторым распределительным щитком.

Здесь белый провод не используется для горячего, вместо этого черный провод служит для этой цели для SW2.
