Горелка своими руками для кровли: Горелка газовая для кровельных работ

Горелка газовая для кровельных работ

Содержание

• Что такое газовая горелка
• Как сделать горелку своими руками
• Сборка газовой горелки
• Меры противопожарной безопасности

Буквально за два десятилетия строительные технологии обновились, появились новые стройматериалы и инструменты. К примеру, старый верный рубероид уступил свое место новым кровельным наплавляемым материалам, которые по всем позициям лучше. С этим спорить уже никто не будет. А соответственно ушло в небытие ведро с горячим битумом и кистью для обмазки, вместо которых строители используют сегодня горелку газовую для кровельных работ.

Что такое газовая горелка

Это ручной инструмент, соединенный с баллоном газа. В ее состав входят:

• Форсунка, внутри которой установлен жиклер со сквозным отверстием малого диаметра. Через него газ в виде пламени подается на место наплавки или просушки.
• Стакан. Это приспособление, внутри которого происходит смешение горючего газа с воздухом (кислородом). В стакане есть множество отверстий, через которые воздух и подсасывается в зону пламени. К тому же это устройство защищает пламя огня от воздействия ветра.
• Вентиль, с помощью которого открывается подача газа и регулируется его напор, а соответственно и длина факела.
• Магистральная труба, которая отделяет горелку от рукоятки, за которую держится сварщик.
• Рукоятка из пластика или дерева.

Конечно, для работы газовой горелкой необходим шланг, соединяющийся с баллоном, и редуктор, который понижает давление газа в магистрали. Давление газа на выходе из горелки – 0,1-0,15 МПа. Весит горелка газовая пропановая для кровельных работ немного, в пределах 1,0-1,5 кг. Так что работать с ней удобно и легко.

Как сделать горелку своими руками

В принципе, конструкция газовой горелки пропановой несложная. Главное собрать форсунку и стакан. Остальные элементы и части – это готовые узлы и детали, которые продаются в любом строительном магазине. Поэтому сделать ее своими руками будет нетрудно.

Итак, что требуется для сборки горелки своими руками.

• Основная деталь в конструкции – жиклер. Именно он и создает плотность газового потока и формирует факел необходимого размера. Для этого можно использовать жиклеры от автомобильного карбюратора или от домашней газовой плиты. Здесь важно, чтобы диаметр отверстия не был больше 0,8 мм.
• Второй по значимости – это стакан. Его можно своими руками изготовить из тонкостенной стальной трубы с внутренним диаметром 25-40 мм, длина трубы – 100-1500 мм. Можно вместо трубы использовать металлический лист толщиною 0,8-1,0 мм, который скручивается в трубу и по краям заваривается электросваркой. Отметим, что вариант с трубой лучше, меньше трудностей.
• В качестве магистральной трубки можно использовать латунную или медную трубку длиною 70-100 см. Очень важно подобрать трубку по толщине так, чтобы на ней можно было бы нарезать резьбу, на которую придется накручивать жиклер. По сути, трубка и жиклер – это и есть форсунка.
• Самая непростая деталь в конструкции газовой горелки для кровли – это регулирующий вентиль. Любая запорная арматура здесь не подойдет. Оптимальный вариант – установить газовый кран или вентиль, который открывает и закрывает подачу газа на конфорку в газовой бытовой плите.
• Рукоятка должна быть просто удобной, поэтому ее можно своими руками изготовить из дерева и подогнать под свою руку.
• Пропановый баллон, редуктор для него и шланг нет необходимости изобретать, все можно купить в готовом виде.

Сборка газовой горелки

В первую очередь нужно на одном конце медной трубки нарезать внутреннюю резьбу, используя метчик соответствующего диаметра. Медь – металл не очень твердый, так что провести эту операцию своими руками будет несложно. Также легко будет вкрутить жиклер.

Со стаканом все сложнее. Для этого придется одну сторону трубы разрезать на несколько продольных лепестков (6-8 штук), а затем согнуть их к центру. Получится конус, при этом сводить до конца лепестки не надо, необходимо оставить место для магистральной трубки, на которую стакан и надевается. После чего лепестки прижимаются к трубке, где запаиваются. Между лепестками остаются прорези, которые будут выполнять функции подачи воздуха внутрь форсунки. Длина лепестков приблизительно – одна треть от всей длины стакана.

Важно! Жиклер должен располагаться на расстоянии, равном длине лепестков. То есть, пламя из пропана и кислорода должно образовываться на уровне прорезей.

Горелка газовая для кровельных работ, а точнее, ее передняя часть в виде форсунки готова. Остается собрать заднюю часть. Для этого понадобятся два сгона М25, изготовленных из трубы диаметром 25 мм с нарезанной резьбой. В одностороннем сгоне в месте, где не нарезана резьба, формируется конус, в который вставляется задняя часть магистральной трубки. Это можно сделать, нагрев сгон кислородным резаком, и обстучав его со всех сторон.

В него вкручивается регулирующий газовый вентиль. Второй сгон, он двухсторонний, вкручивается в вентиль с другой стороны. Обязательно накрутка производится на герметизирующий материал. К примеру, на фум-ленту. На задний торец второго сгона накручивается переходник от резьбового соединения на шланговый. Его изготавливать своими руками нет смысла, потому что продается он в любом строительном магазине и стоит очень дешево.

Теперь остается изготовить рукоятку и установить ее на приготовленном устройстве. Вариантов рукояток – огромное количество. Здесь главное – удобно держать весь самодельный прибор. К примеру, ее можно вырезать из деревянной доски толщиною 5 мм, можно купить ручку от топора и подогнать ее под размеры и форму. Крепить рукоятку лучше к сгонам, потому что во всей конструкции это самый прочный участок. Оптимально – это задний сгон, потому что регулирующий вентиль должен располагаться чуть впереди для удобства его использования.

Крепить деревяшку к металлической трубке можно по-разному.

• Сделать выемку по всей ширине под размер диаметра трубы сгона, уложить в нее сгон и закрепить его двумя хомутами из металлической ленты.
• Установить сгон сбоку рукоятки и также закрепить хомутами.

Итак, газовая горелка для кровельных работ своими руками изготовлена, можно подсоединять ее к газовому баллону и провести тестирование. Для этого шланг соединяется с баллоном через редуктор, где закрепляется хомутом. Второй его конец вдевается в переходник, где также закрепляется хомутом.

Открывается баллон, открывается подача пропана через газовый редуктор. И последним открывается регулирующий вентиль на форсунке. Газ должен пойти через жиклер с характерным звуком. Надо обязательно дождаться, чтобы воздух внутри приспособления полностью вышел. После чего газовый поток поджигается. Вентилем около рукоятки регулируется факел по длине и мощности.

Внимание! Самодельная газовая горелка для кровельных работ – устройство повышенной опасности. Поэтому ко всем производимым операциям надо подходить с особой тщательностью. Особенно это касается соединений всех элементов между собой. Должна быть соблюдена полная герметичность.

Меры противопожарной безопасности

В независимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности.

• Держать на кровле огнетушитель при выполнении кровельных работ.
• Все работы производятся только в светлое время суток.
• На крышу при укладке мягкой кровли при помощи газовой горелки можно заносить только один пропановый баллон.
• Обязательно исключается его нагрев.
• Нельзя перегревать и подвергать воспламенению сам укладываемый кровельный материал.

Вот такие несложные условия, которые гарантируют безопасность проводимых строительных операций, связанных с покрытием кровли наплавляемыми материалами. Они просты и легко выполнимы, так что проблем возникнуть не должно.

• Как правильно выбрать дрель для дома

• Как выбрать электролобзик

• Какой перфоратор выбрать для дома

• Выбираем электрические ножницы правильно

Как сделать газовую горелку для кровли своими руками: чертежи, видео и прочее

Для проведения ремонтных и прочих кровельных работ, подразумевающих под собой расплавление мастик и укладку кровельных материалов, вам понадобится специальная газовая горелка. Устройство используется в основном для выполнения следующих задач:

— нагрев и просушка кровельных материалов;

— резка и пайка металла;

— обжиг слоя старой краски.

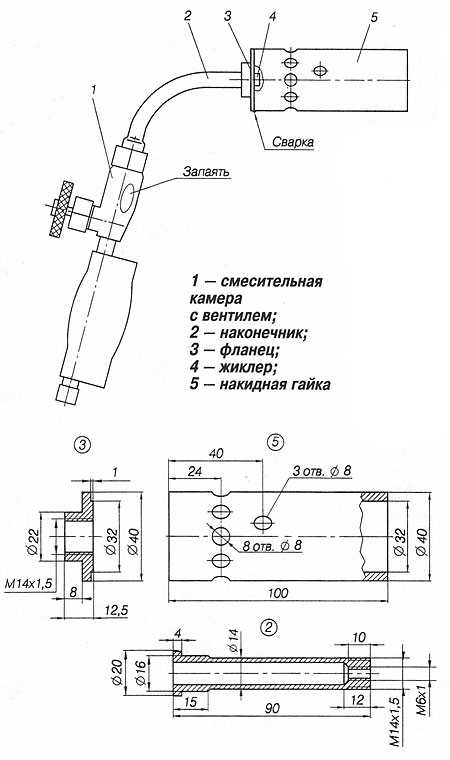

Устройство газовой горелки

Примерное строение газовой горелки

Газовая горелка имеет достаточно простую конструкцию. Она представляет собой стакан, изготовленный из металла и оснащённый форсункой и рукоятью, которая закреплена на корпусе. Для изготовления рукоятки может использоваться жаропрочный пластик или дерево. Газ попадает в корпус, проходя через газопроводный канал. В большинстве случаев для работы горелки применяется пропан под давлением.

Стакан горелки должен иметь форму, которая защищает пламя от задувания ветра.

На корпусе горелки имеется вентиль, позволяющий регулировать длину пламени и интенсивность подаваемого газа. Хорошо, если горелка имеет редуктор, который позволяет экономно расходовать газ.

Составные части горелки для кровли

В процессе сборки прибора механическая обработка практически не используется. Горелка собирается из готовых запчастей. Для её изготовления  нам понадобятся:

1. Стальной вентиль, который можно взять от баллона, предназначенного для хранения сжиженного газа.
2. Заглушка, которая используется для перевозки газовых баллонов.
3. Жиклер от паяльной лампы с диаметром сопла 0,8 мм.
4. Отрезок трубы длиной один метр с внутренним диаметром 10 мм. и толщиной стали 2 мм.
5. Деревянная ручка.

В качестве рукоятки можно использовать ручку от перегоревшего паяльника.

Поэтапный процесс изготовления горелки

Процесс изготовления газовой горелки начинается с того, что подводящую трубку, в качестве которой мы будем использовать стальную трубу, мы вставляем в ручку и закрепляем с помощью клея. Рассекатель и корпус необходимо выточить из латунного прутка, диаметр которого должен составлять 20 мм. В готовом корпусе просверливаются два радиальных отверстия (диаметр каждого – 5 мм.) и четыре отверстия в стержне рассекателя (диаметр каждого – 1 мм. ).

При сборке необходимо с небольшим натягом запрессовать рассекатель в корпус. В то же время фланец устанавливается внутрь корпуса обязательно с зазором, то есть внутренний диаметр изготовленного корпуса должен быть больше на 0,6 мм. диаметра проточен. Полученная щель отвечает за торможение газового потока, который подводится к просверленным отверстиям в запальнике.

Такие форсунки стоят в покупных моделях

Далее вытачиваем форсунку. Для этого нам понадобится прутик из стали.

Чтобы сделать тонкое отверстие в нашей форсунке, необходимо взять сверло диаметром 2 мм. и с его помощью сделать глухое отверстие, которое на 1,5 мм. не доходит до выхода. Сверло с диаметром 0,4 мм. используется для перемычки. Полученное отверстие нужно полностью зачеканить несильными ударами молотка. Затем необходимо подточить торец. Для этого берём шлифовальную бумагу и подтачиваем до тех пор, пока не будет найдено нужное сечение выходного отверстия, то есть до момента, когда форсунку можно будет надеть на наконечник трубки горелки с резьбой.

На конец трубки подачи газа необходимо надеть подводящий шланг, изготовленный из ткане-резинового материала. Закрепляем шланг на трубке хомутом. Выставляем рабочее давление, после чего подаём газ. Подождите, пока весь воздух вытеснится из шланга, и только потом форсунку внесите в пламя газовой конфорки.

Внимание! В пламя форсунка вносится без корпуса и рассекателя.

Далее необходимо отшлифовать торец. Длина факела горелки в итоге должна равняться 5 см. Корпус вместе с рассекателем надеваем на наружную резьбу форсунки. Проследите, чтобы горелка дала ровное пламя, без признаков копоти.

Чтобы достичь нужного эффекта, медленно поворачивайте корпус на резьбе форсунки.

Если вы получили свободное резьбовое соединение, уплотните его с помощью ленты ФУМ.

Видео. Как работает газовая горелка для кровли

Как установить дровяную печь

• 17 мая 2021 г.

Шаг 1. Установите негорючую напольную подкладку и негорючую защиту стен

Планирование — это первый шаг при установке дровяной печи. Сначала вам нужно будет ознакомиться с инструкциями по установке дровяной печи, чтобы определить надлежащую защиту пола. Существует два различных типа защиты пола: защита от угольков типа 1 и тепловая защита типа 2. Для большинства дровяных печей требуется защита пола типа 2, если печь будет размещена на полу из горючих материалов.

После того, как вы выбрали место для печи, вы можете определить размер защиты пола в соответствии с требованиями UL 1482. UL 1482 требует 16-дюймовой защиты пола перед печью и 8-дюймовой защиты с каждой стороны печи. Производитель печи предоставит инструкции по защите пола и толщине необходимого материала. В большинстве случаев подстилка для очага или печная плита являются адекватной защитой пола.

В инструкциях производителя печи по установке указано необходимое расстояние от каждой стороны печи до стены из горючего материала. Защита стен не требуется, если вы находитесь за пределами зазоров. Если вы хотите расположить печь ближе к стене, можно установить подушку для очага. Защитная стенка подушки поставляется с прокладками 1 дюйм, чтобы отделить подушку от стены, обеспечивая вентилируемое пространство между подушкой очага и стеной. Например, негорючая подушка топки 1/2 дюйма с вентилируемым воздухом пространство со всех сторон может обеспечить уменьшение зазора до 66%.

Шаг 2: Вырежьте отверстие в потолке для вентиляции печи в соответствии с размером дымохода

После того, как печь будет установлена, следующим шагом будет вырезать отверстие в потолке для опорной коробки. Когда вы вентилируете дровяную печь через потолок, вам нужно будет перейти от дымохода к изолированной дымоходной трубе класса А перед потолком. Вы можете использовать отвес или лазерный уровень, чтобы выровнять центральную точку выхлопной трубы по потолку. Размер отверстия, вырезанного в потолке, определяется в соответствии с инструкцией по монтажу трубы дымохода.

Шаг 3: Продолжайте вырезать отверстие одинакового размера, пока не дойдете до крыши.

В некоторых случаях труба дымохода должна пройти через несколько уровней дома, прежде чем она пройдет через настил крыши. Вы можете продолжать использовать лазерный уровень или отвес, чтобы выровнять отверстия, чтобы обеспечить надлежащий зазор для трубы дымохода.

Шаг 4. Удалите всю изоляцию, чтобы вы могли видеть прямо насквозь

Когда вы делаете разрезы в полах и потолках, обязательно отодвиньте изоляцию, чтобы она не соприкасалась с труба дымохода. Изоляция может касаться стенок опорной коробки, противопожарной перегородки и чердачного щита, но не должна касаться трубы дымохода.

Шаг 5: Установите комплект поддержки дымохода, если вы его используете, как на крыше, так и в помещении с печью

На первом потолке вам необходимо установить потолочную опорную коробку, чтобы выдержать вес тяжелая труба. Гаечные ключи для ферм можно установить между потолочной балкой и рамой вокруг потолочной опорной коробки. Потолочная опорная коробка поставляется с несколькими кронштейнами, которые вы можете прикрепить к потолочной балке, и опорной коробкой, чтобы удерживать ее на месте. В большинстве случаев потолочная опорная коробка должна выступать под потолком не менее чем на 3 дюйма для надлежащего зазора для трубы печи. В руководстве по установке дымоходной трубы указано, насколько потолочная опорная коробка должна выступать под потолком.

Если труба дымохода должна пройти через другой этаж дома, вам понадобится противопожарный щит на каждом уровне. Противопожарный экран балки обеспечит правильный зазор трубы дымохода, когда она проходит через балку пола. Если труба дымохода проходит через чердак, вам необходимо установить чердачный изоляционный экран, чтобы предотвратить контакт чего-либо с трубой в чердачном помещении. Если вы не используете изоляционный экран для чердака, вам нужно будет сделать выемку вокруг трубы дымохода на чердаке, чтобы ничего не соприкасалось с трубой дымохода.

Шаг 6: Установка обшивки на крышу

Обшивка на крыше сделает водонепроницаемой трубу дымохода, когда она проходит через крышу. Вы можете использовать лазерный уровень или отвес, чтобы выровнять отверстие, которое нужно вырезать в крыше. Найдите центральную точку отверстия и вырежьте отверстие в крыше с помощью пилы. Для скатных крыш вам нужно будет вырезать отверстие овальной формы, чтобы обеспечить надлежащий зазор для труб дымохода. Для традиционной кровли из гонта вам понадобится длинное лезвие для резки металла для пилы и вырежьте гвозди из-под гонта в верхней половине отверстия, прорезанного в крыше. Это позволит вам вставить оклад под черепицу на верхней половине. Перед тем, как заправить обшивку под черепицу, вам необходимо нанести водостойкий силикон на нижнюю сторону обшивки. Затем вы можете нанести валик силикона по периметру оклада, как только он будет на месте.

Шаг 7: Начните строить дымоход, начиная с крыши в обшивке

Когда все будет готово, можно приступать к сборке секций дымохода. Для дымохода Rock-Vent Class A требуется 3 винта для соединения нескольких секций дымохода вместе. Вам нужно будет подключить универсальный переходник с наружной резьбой к первой секции трубы дымохода. Штыревой конец универсального адаптера будет проходить через потолочную опорную коробку, чтобы вы могли соединить трубу печи с одинарной или двойной стенкой с трубой дымохода. Если труба дымохода очень длинная или проходит через несколько этажей дома, лучше всего начать с потолочной опорной коробки, продвинуться вверх и закончить установку через оклад крыши. Важно стабилизировать трубу дымохода над потолочной опорной коробкой с помощью настенных стоек для длинных участков трубы дымохода. Через каждые 8 ​​футов вертикальной трубы дымохода над потолочной опорной коробкой необходимо установить настенную опору.

Труба дымохода должна быть как минимум на 3 фута выше крыши, а также должна быть на 2 фута выше, чем что-либо на расстоянии 10 футов. Высота дымохода над крышей будет определяться уклоном крыши и поперечным расстоянием от места, где труба дымохода будет проходить через крышу по отношению к вершине. Если труба дымохода проходит через вершину крыши, она должна быть как минимум на 3 фута выше крыши, если в пределах 10 футов нет построек. Если труба будет проходить через крышу с нижней стороны по карнизу, вам необходимо, чтобы труба проходила выше крыши. Например, если у вас есть крыша со скатом 4/12, а поперечное расстояние от прохода через крышу до пика крыши больше 10 футов, труба должна выступать над крышей на 64 дюйма.

Для расчета умножьте уклон крыши на поперечное расстояние от пика крыши. Шаг 4/12, поперечное расстояние 10 футов до пика составляет 4 x 10 = 40. Верхние 40 дюймов трубы над крышей будут находиться на расстоянии 10 футов по горизонтали от ската крыши. Труба также должна быть на 2 фута выше этой точки. Таким образом, еще 24 дюйма сделают общую высоту дымохода над крышей равной 64 дюймам. Для стабилизации трубы потребуется комплект крепления крыши, если труба дымохода находится на высоте 5 футов или выше над линией крыши. Комплект крепления крыши представляет собой ленту с регулируемыми опорами, которые крепятся к настилу крыши для стабилизации трубы.

Этап 8: Установите защитный воротник и дождевик

Последним этапом над крышей будет установка защитного воротника и заглушки дымохода. Штормовой воротник — это то, что оборачивается вокруг трубы и сидит над гидроизоляцией, чтобы изолировать место, где труба проходит через верхнюю часть гидроизоляции крыши. Большинство штормовых муфт имеют механизм хомута для шланга, обеспечивающий плотное прилегание штормовой муфты к трубе. У других штормовых воротников есть язычок, который вы сгибаете, чтобы зафиксировать штормовой воротник. После того, как штормовой воротник будет на месте, вам нужно будет нанести полоску высокотемпературного силикона вокруг трубы и штормового воротника, чтобы обеспечить его водонепроницаемость. Наконец, поместите дождевик на верхнюю часть трубы. Заглушка от дождя будет зажата вокруг трубы дымохода снаружи.

Шаг: 9: Установите трубу печи

Теперь, когда труба дымохода установлена, следующим шагом будет подсоединение трубы дымохода к печи с помощью одностенной или двустенной черной трубы печи. Ваш выбор будет основываться на зазоре между трубой печи и горючим материалом. Одностенная печная труба требует 18-дюймового зазора от любого горючего материала. Труба печи с двойными стенками требует зазора 6 дюймов. Если вы использовали теплозащитный экран, чтобы расположить печь ближе к стене, вероятно, потребуется труба печи с двойными стенками. Если печь находится далеко от стены, можно использовать одностенную трубу. Одностенные и двустенные трубы имеют аналогичные установки. Охватываемые концы трубы печи всегда должны быть направлены вниз или в сторону печи. Телескопические печные трубы упрощают установку печной трубы и не требуют резки. В некоторых случаях дровяная печь не будет находиться прямо под потолочной опорной коробкой. В этом случае вам потребуются смещающие колена, чтобы переместить трубу в опорную коробку дымохода.

Шаг 10: Установите заслонку

Если вы устанавливаете старую печь без какого-либо контроля тяги, было бы разумно установить заслонку на трубу печи. Заслонка регулирует тягу и продлевает время горения дров. Одностенный клапан устанавливается в трубу печи путем сверления двух отверстий в трубе. Затем вы помещаете заслонку демпфера внутрь трубы и пропускаете стержень заслонки через отверстия в трубе и заслонке заслонки, чтобы зафиксировать ее на месте. Заслонка печной трубы с двойными стенками поставляется предварительно собранной и устанавливается как часть печной трубы. Если у вас более новая печь с рейтингом EPA, заслонка не нужна, так как большинство новых печей имеют встроенное управление заслонкой.

Шаг 11: Зажгите пробный огонь

После того, как все подключено, вы можете зажечь пробный огонь. Если это новая дровяная печь, вам нужно убедиться, что огнеупорные кирпичи и краска должным образом высохли, разжигая 3–4 небольших костра. Зажгите небольшой огонь и дайте ему погаснуть, затем повторите еще 2-3 раза. Тонкое тепло вылечит кирпичи и краску. После небольших пожаров можно будет жечь горячий огонь. Вы можете сразу разжечь хороший огонь, если у вас есть старая печь. Если все работает правильно, при открытии дверцы из передней части дровяной печи не пойдет дым.

Соображения перед установкой дровяной печи

Тип печи:

Лучший тип печи для установки — это новая печь с рейтингом EPA. Современные печи рассчитаны на длительное время горения, чтобы максимизировать теплотворную способность дров. Размер печи является очень важным фактором при выборе печи для покупки. Установка большой печи в маленьком доме, скорее всего, будет обогревать вас за пределами комнаты и создавать много креозота от сжигания небольших костров. Точно так же установка небольшой печи в большом доме, вероятно, не поможет снизить расходы на отопление. Печи с рейтингом EPA предназначены для полной загрузки и глушения после того, как топка нагреется до температуры, обеспечивающей длительное горячее горение. Просмотрите рекомендуемую производителем площадь нагрева и выберите печь в зависимости от размера комнаты, а не дома.

Дровяные печи Osburn — отличный выбор печей. В дровяных печах Osburn используется технология сжигания вторичного воздуха, которая обеспечивает длительное и эффективное горение. Печи с вторичным воздухом не горят так чисто, как каталитические. Однако ими гораздо легче управлять. Одиночное управление воздухом обеспечивает простоту использования. Они предлагают топки всех размеров, а также различные конструкции, от современных печей до более традиционных дровяных печей. Линия печей Osburn предлагает настраиваемые функции, позволяющие адаптировать печь к любому дизайну помещения.

Строительные нормы и правила

При установке дровяной печи в вашем доме важно соблюдать все местные и национальные строительные нормы и правила. Труба дымохода, которая проходит через потолок и крышу, всегда должна соответствовать требованиям UL 103 HT, если иное не указано в инструкциях производителей дровяных печей по установке. При установке дровяной печи никогда не следует использовать ярлыки. Зазоры для печи и трубы дымохода должны всегда сохраняться и, по возможности, увеличиваться. В инструкциях производителей дровяных печей по установке четко указаны надлежащие зазоры для каждой возможной конфигурации вентиляции.

Стоит ли нанимать профессионального установщика?

В большинстве случаев установка дровяной печи может быть очень простой, но в некоторых случаях может быть очень сложной. Большинство людей нанимают установщика, потому что они физически не способны или им неудобно подниматься на крышу. Требуемые инструменты — это обычные электроинструменты, которые можно найти в большинстве ящиков для инструментов DIY, которые упрощают работу. Но имейте в виду, что вы устанавливаете контролируемый огонь в своем доме, поэтому, если вы в чем-то не уверены, обратитесь к сертифицированному установщику. 9
