Строим мансарду на старом доме своими руками
Как увеличить жилое пространство старого дома без дополнительных пристроек? Оптимальный вариант — обустройство новой кровли мансардного типа. Для ее возведения необходимо выполнить расчетную часть, правильно подобрать стропильную схему и материал покрытия крыши.
Содержание статьи:
-
Расчет нагрузки
-
Демонтаж крыши
-
Строительство мансарды
-
Установка мауэрлата
-
Окончательный этап
Расчет нагрузки
Сначала следует выяснить оптимальную массу новой конструкции, так как не все стены старого дома рассчитаны на дополнительную нагрузку. Общий вес кровельного пирога равен сумме следующих компонентов: стропил, обрешетки, утеплителя и гидроизоляции. При этом, легкая каркасная конструкция должна быть обслуживаемая: выдерживать не только стандартные снеговые и ветровые нагрузки, но и массу человека.
Беря данные из таблицы, можно рассчитать оптимальную нагрузку на несущие стены. Предположим, что они изготовлены из полнотелого кирпича с толщиной кладки 400 мм. Тогда постоянная нагрузка будет равна: 400*1800/1000= 720 кг/м². В данном случае, стены способны выдержать вес мансарды, изготовленной из балок с плотностью 300 кг/м³ и покрытой керамической черепицей.
Если же стены не способны выдержать общий вес мансарды, можно обустроить дополнительный фундамент. На него устанавливаются несущие вертикальные опоры для создания основы кровли. Такая конструкция позволит избежать нагрузки на стены дома.
К содержанию ↑
Демонтаж крыши
Определившись с конструкцией кровли, можно приступать к ее изготовлению. Но до этого требуется выполнить правильный демонтаж старой. Это можно сделать своим руками, если придерживаться следующего порядка работ:
- Снятие кровельного покрытия.
- Демонтаж обрешетки. Если состояние деревянных планок хорошее, их можно использовать для новой кровли.
- Стропила и балки перекрытия следует снимать, начиная с конька.
После этого делается проверка материала на возможное повторное использование. Строительство мансарды на старом доме зачастую выполняется с минимальными затратами. Поэтому нужно использовать все возможности для снижения стоимости.
К содержанию ↑
Строительство мансарды

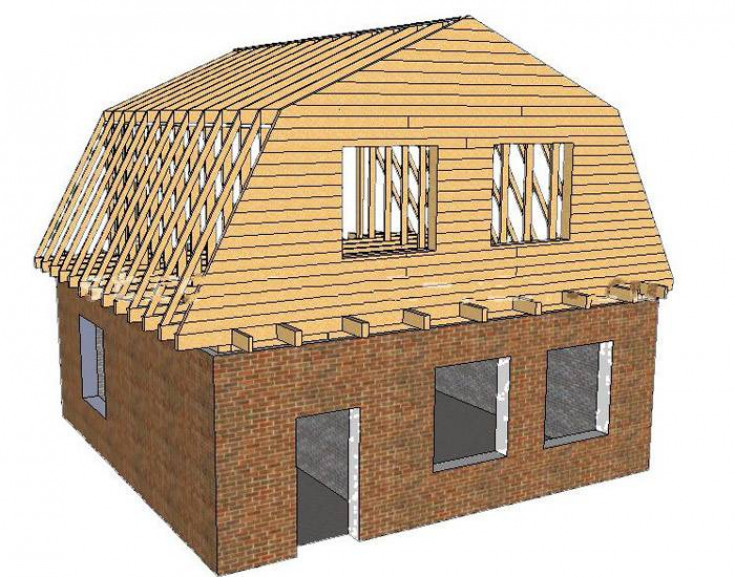

Чаще всего новая мансарда делается в виде двускатной ломаной кровли. Это обусловлено большим внутренним пространством, которое можно использовать в качестве жилого помещения.
Перед началом строительства нужно сделать правильный расчет оптимального расстояния между стропилами (см. Стропильная система двускатной крыши). Не всегда старый деревянный дом может выдержать нагрузку новой крыши, поэтому следует выбирать шаг установки несущих конструкций исходя из расчетного веса кровли. Данные об этом параметре можно взять из таблицы.
Затем основываясь на расчетных данных, делается закупка материала — деревянных балок, стропил и реек для обрешетки. Шаг последний зависит от материала покрытия. Зачастую он не должен превышать 400 мм. Но окончательные параметры определяются исходя из рекомендаций производителя кровельного материала.
К содержанию ↑
Установка мауэрлата
Мауэрлат — это горизонтально расположенные брусья, на которые будут монтироваться несущие элементы кровли. Он предназначен для равномерного распределения нагрузки на стены.
Для выполнения монтажных работ потребуются следующие материалы и инструменты:
- Молоток, ножовка по дереву.
- Гвозди длиной до 50 мм. Количество зависит от площади крыши.
- Мерительный инструмент: отвес, строительный уровень, рулетка.
Чаще всего для монтажа мауэрлата применяют деревянный брус сечением 150*100. Его количество определяется периметром крыши. Для соединения бруса с несущей стеной рекомендуется использовать монтажные дюбеля.
К содержанию ↑
Монтаж стропильного каркаса и обрешетки

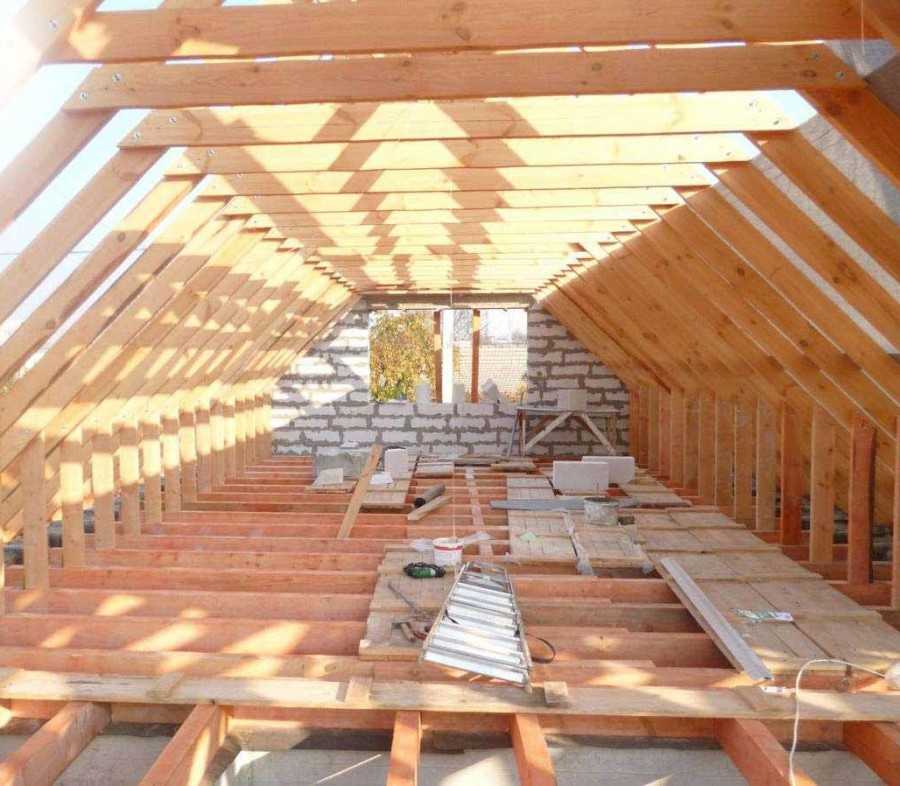

На первом этапе необходимо установить на мауэрлат несущие балки. Затем на них крепятся вертикальные стойки, соединенные между собой в верхней части брусьями — прогонами. На получившийся каркас монтируется стропила для будущей мансардной кровли.
Обрешетка предназначена для установки кровельного покрытия. Ее размер и конфигурация зависит от используемого защитного материала. Обычно для изготовления обрешетки используют доски 40*150 мм. Они набиваются поверх стропил, образуя монтажную площадку.
К содержанию ↑
Окончательный этап
Вышеописанная технология строительства мансардной крыши является универсальной. В качестве гидроизоляционного слоя рекомендуется использовать специальную рулонную микрофибру. Она крепится на обрешетку. Уже поверх нее выполняется монтаж кровельного покрытия. Для улучшения теплоизоляционных свойств крыши нужно выполнить внутреннее утепление. Это делается с помощью базальтовой ваты или экструдированного пенополистирола.
На что нужно обратить внимание при обустройстве мансардной крыши в старом одноэтажном доме? Прежде всего — правильно рассчитать общий вес конструкции, установить надежный кровельный пирог и подобрать соответствующий материал. Итог работы — дополнительное жилое помещение, комфорт проживания в котором будет не хуже, чем в остальных комнатах дома.
Читайте также:
- Как правильно утеплить мансарду
- Конструкция мансардной крыши
- Проекты мансардных крыш
Как сделать мансарду, в том числе на старом доме, а также переделка крыши под мансардный этаж
Современные люди стараются максимально эффективно использовать площадь своего дома. Поэтому предложение обустроить дополнительное пространство под крышей всегда встречается с энтузиазмом. Намного проще спланировать возведение мансарды на стадии строительства дома, но можно сделать дополнительную надстройку и над старым зданием.
Содержание
-
1 Как сделать мансарду на старом доме
-
2 Видео: переделка половины старой крыши в мансарду — облегчённый способ
-
2.1 Переделка крыши под мансарду своими руками
-
2.2 Создание проекта
-
2.3 Стропильная система
-
2.4 Переоборудование помещения
-
2.5 Утепление кровли
-
2.6 Выход на мансардный этаж
-
2.7 Внутренняя отделка
-
-
3 Устройство крыши мансардного этажа
-
4 Видео: для чего и как правильно укладывать слои на крыше мансарды
-
5 Расчёты мансардной крыши для дома
-
5.1 Определение общего веса кровли
-
5.
2 Определение площади крыши
-
5.2.1 Таблица: определение площади крыши мансарды
-
-
5.3 Расчёт стропильной системы
-
5.4 Расчёт необходимого количества материалов
-
5.5 Распространённые ошибки
-
-
6 Видео: расчёт мансардной крыши со схемами и нагрузкой
Как сделать мансарду на старом доме
Наличие мансарды не только увеличивает жилую площадь, но и придаёт зданию колоритный вид.
Мансарда превращает загородный дом в сказочную постройку
Старый дом можно обновить, соорудив надстройку в соответствии с существующими нормами.
Надстройка мансарды начинается с расчётов прочности старого дома
Сначала необходимо определиться: смогут ли выдержать нагрузку мансардного этажа и новой крыши существующий фундамент и стены. Если у них достаточный запас прочности, тогда можно приступить к переделке дома. В противном случае их следует укрепить.
Старые кирпичные стены порой кажутся прочными, но при дополнительной нагрузке со временем в растворе могут появиться трещины. Поэтому надо сразу рассмотреть их состояние, а при необходимости обвязать жёстким поясом. Делается это следующим образом:
- металлические столбы сечением 10х10 см нижним краем вставляются в фундамент, а верхним связываются с армопоясом первого этажа. Устанавливаются по периметру дома через каждые 2 метра;
- металлическая арматура сечением 12 мм укладывается в штрабы и обвязывает дом по стенам: от нижней части окна через каждые 2 метра вверх;
- поверх арматуры стелится металлическая сетка с размером ячейки 2х2 см, которая после завершения всех работ покрывается штукатуркой.
Укрепление фундамента производится методом обвязки арматурным поясом со всех сторон.
Если старый фундамент может не выдержать мансарду, то его необходимо обшить арматурой
Определившись с упрочнением здания, можно переходить к выбору проекта будущей надстройки. Она должна гармонично выглядеть на фоне других зданий и соответствовать стилю всего дома.
От типа мансардной крыши будет зависеть расчёт размеров внутреннего верхнего помещения и необходимых материалов для строительства
Существует несколько видов мансард:
