Как сделать двухскатную крышу с мансардой

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Содержание

1 Особенности двухскатной крыши с мансардой
2 Принцип устройства стропильной системы
3 Определение конструктивных размеров
4 Монтаж стропильной конструкции
- 4. 1 Обрешетка и гидроизоляция кровли
- 4.2 Монтаж обрешетки
- 4.3 Кровельные материалы и их крепление
- 4.4 Тепло- и пароизоляция двускатной крыши мансардного помещения

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать:

Планировку дома;
Габаритные размеры;
Толщину стен;
Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м, расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов.

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов, снежинки соскальзывают под собственным весом.

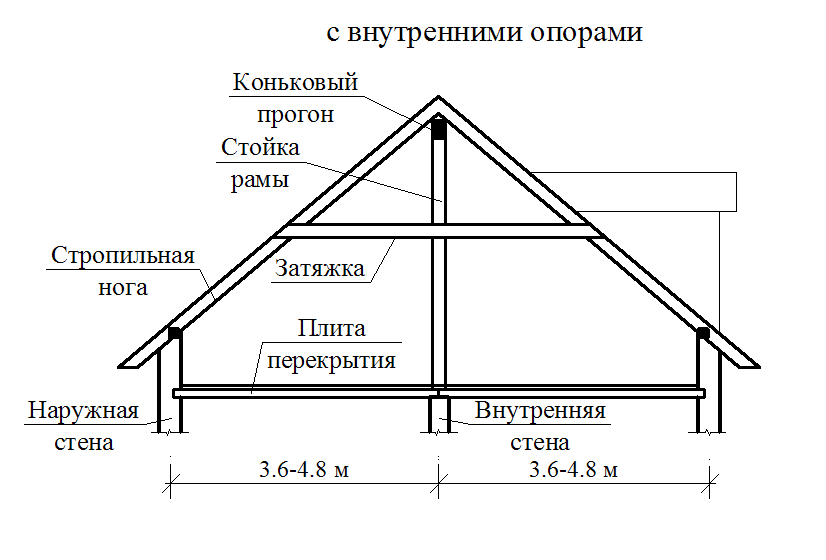

Принцип устройства стропильной системы

Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Важно! Для мансардного помещения при строительстве фронтонов предусматривают устройство оконных проемов.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки стропильных ног, на которых делают запилы для лучшего упора в брус мауэрлата.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками:

Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет 450 градусов, то в верхней точке брусья опираются друг на друга под углом в 900. Верхнее соединение фиксируется металлической накладкой. Затяжка-ригель крепится саморезами на высоте предполагаемого потолка мансарды;

Совет! Для увеличения надежности конструкции ригель-затяжку устанавливают с двух сторон фермы. Крепление производят болтами.

Стропильную конструкцию поднимают на установочную высоту и крепят к временной опоре на фронтальной стене. Стропильные ноги упирают в мауэрлат местами запилов и прикручивают к предварительно установленным опорам. Под стропила подкладывают деревянные уголки;
Отвесом проверяют вертикальность установки фермы;
Аналогично устанавливают стропильную арку на противоположной фронтальной стене;
Между вершинами крайних арок натягивают шпагат или прибивают прогон для установки промежуточных ферм. Для лучшей фиксации вертикального положения арок стропила временно скрепляют между собой досками;
Устанавливают конек и приступают к обрешетке стропильной конструкции.

Важно! После установки стропильной конструкции следует вывести воздуховоды и дымовые трубы за пределы кровли.

Обрешетка и гидроизоляция кровли

Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку.

Для пошаговой обрешетки под ондулин, профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать профилированный брус 40х50, 50х50, 50х60 мм, но он будет утяжелять конструкцию кровли.

Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
Гидроизоляционная пленка – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата. Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши — поэтапный процесс. Этапы монтажа таковы:

Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
К нижнему краю стропил крепят карниз;
Через 30 см от карниза устанавливают следующую линию обрешетки;
Ряды обрешетки крепят параллельно карнизу с шагом 60 см;
Соединяют деревянные ламели обрешетки на пересечении со стропилами;
Дополнительный ряд устанавливают на 10 см ниже конька кровли;
На торцевых стропилах закрепляют ветровые наличники;
Сравнивают диагонали скатов крыши.
После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.
Кровельные материалы и их крепление
Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.
Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.
Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.
Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.
В завершение кровельных работ крепят коньковые элементы и торцовые планки.
Совет! Под покрытие конька необходимо проклеить ленту-уплотнитель, которая не допустит попадание воды под обшивку кровли.
Изнутри крышу утепляют и прокладывают пароизоляционный слой.
Тепло- и пароизоляция двускатной крыши мансардного помещения
Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату, которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.
Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.
Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см. Швы проклеивают специальным скотчем. К стропилам пленку пристреливают скобами с помощью степлера.
На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.
Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте здесь.
При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.
Смотрите видео о монтаже стропильной системы двускатной мансардной крыши:
- Автор: Katya

2 Схема устройства, элементы
2.1 Разновидности
2.2 Требования к каркасу

Конструкция кровли должна не только соответствовать требованиям и нормативам, она также должна нравиться владельцу. Современные решения дизайнеров позволяют подобрать двускатную конструкцию для мансарды, не испортив общий вид дома снаружи. Особенно актуальны для мансардного этажа ломаные двухскатные кровли.

Надежность каркаса – один из критериев выбора, так как мансарда будет жилым помещением. Важно обустроить стропильную систему так, чтобы она не только поддерживала саму крышу, но и не представляла опасности для проживающих в помещении. Двускатный вариант как раз станет оптимальным решением.

Низкий расход материалов. Вес в такой кровле распределяется на несущие стены, поэтому нет необходимости дополнительно усиливать стропильную систему в отдельных участках.
Правильная разработка проекта крыши поможет сэкономить материалы и сделать так, чтобы остатки сырья также пошли в строительство.

Такая крыша проста в обслуживании и ремонте, она станет особенно актуальной для регионов с большим количеством снега зимой. Осадки не будут накапливаться на скатах, так как те имеют острые углы. Из-за чего снег будет сходить быстро, и крыша останется сухой.

При такой конструкции кровли сама мансарда будет иметь небольшую площадь, так как скаты создают высокий угол, но пространства для жизни остается немного. Два фронтона будут уязвимыми местами крыши, которые нужно дополнительно утеплить изнутри, отделать, покрыть водостойкими материалами или покрасить, что влечет затраты сил и финансов.

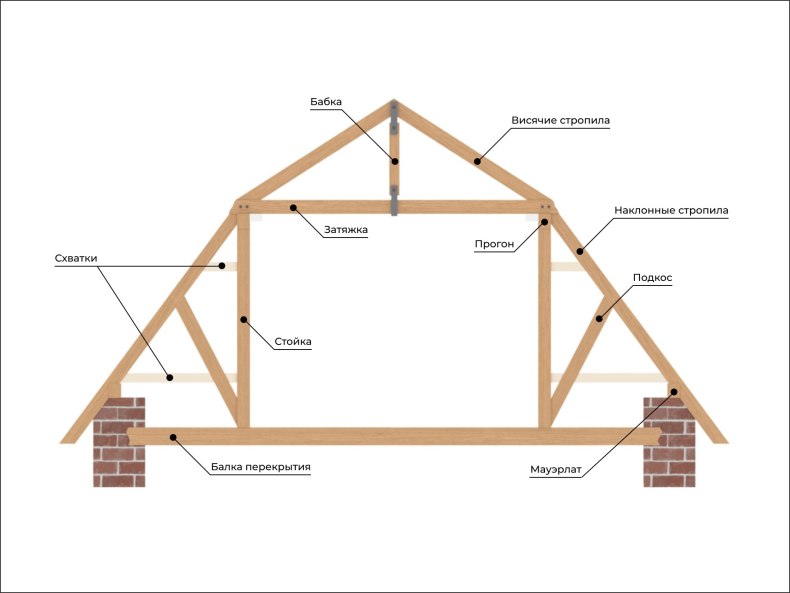

Визуально такую конструкцию можно поделить на несколько треугольников, два из них расположены по бокам внизу стропильной системы, другой – на верхушке. В зависимости от формы, количество треугольников может меняться. Нижние треугольники формируют нижние скаты, а верхний, соответственно – верхний скат.

Если выбрана наслонная система, то стропильная нога закрепляется на мауэрлате и коньке с использованием дополнительной промежуточной опоры. Этот вариант выбирают для больших зданий, где длина стропил превышает 9-12 метров.

Висячие стропила применяют, чтобы перекрыть пролеты до 6-9 метров. В такой конструкции нет промежуточных опор. Опорной точкой для системы будет стена. Со второго конца системы состыковывают верхние части стропильного бруса и встречной ноги. Это наиболее предпочтительный вариант каркаса кровли.

Для выделения большей площади затяжку смещают вверх на высоту потолка. В таком случае нижние концы стропилин опирают методом врубки на мауэрлат, образуя жёсткий узел. Для устойчивости стропила наращивают кобылками, которые становятся основой свесов.

Зачастую для системы стропил используют брусья с сечением 50х150 мм. Для этого лучше выбирать древесину хвойных пород зимней заготовки, в которой не будет расслоений. Крепежи для сборки нужно также выбирать специально предназначенные для дерева.

Один из важных пунктов – брусья каркаса должны быть обработаны антипиренами и антисептиками. Антипирены помогают защитить древесину о возгорания и снизить ее горючесть. Антисептики способствуют предотвращению процессов гниения дерева и препятствуют ее порче микроорганизмами.

Здесь не используется мауэрлат, а сами стропила крепятся к верхнему бревну или брусу деревянной стены. Это связано с усадкой деревянных домов. Кроме того, здесь важно использовать специфические деформационные элементы. Они позволяют компенсировать неравномерную нагрузку на стропильную систему.

Узлы стропильной системы должны обеспечить возможность незначительного смещения и поворота при превышении нагрузки кровли. Поэтому при изготовлении своими руками, важно помнить о надежности конструкции. Крепить стропила можно металлической и деревянной накладкой. Лучше заранее изготовить чертеж и следовать ему поэтапно.

Для не деревянных строений сначала прокладывают гидроизоляцию в местах стыковки мауэрлата со стеной. Затем сам мауэрлат фиксируют при помощи анкерных болтов. Болты берут диаметром не менее 12 мм. Чтобы анкера в дальнейшем не выдернулись, их концы загибают в виде крючков. Шаг крепления – 10-15 см.

Далее монтируют стропильную систему. Влажность хвойных пород, используемых для нее, не должна превышать 23%. Стропила устанавливают с шагом 60 см, оставляя отверстия под окна. Длина стропил определяется с учетом длины наклона скатов.

Стропильная система двускатной крыши для мансарды отличается от стандартных вариантов тем, что предполагает наличие используемого помещения под кровлей. Конструкция состоит из двух ярусов, она должна быть надежной, долговечной, а для ее сборки используются материалы из хвойных пород умеренной влажности.

Двускатные крыши так распространены в домах, потому что они хорошо выглядят, хорошо работают и их несложно построить. Вам определенно следует подумать о том, чтобы научиться строить двускатную крышу, работая вдвоем. Ваш напарник поможет вам поднять доски на место и удерживать их, пока вы их прибиваете.

Будучи профессиональными кровельщиками, PJ Fitzpatrick предлагает домовладельцам различные стили гонтов. Мы устанавливаем архитектурную и роскошную черепицу, а также черепицу, которая отталкивает солнечное тепло. Взгляните на нашу галерею кровельной черепицы и запросите у нас расценки на кровлю сегодня.

Ищете простое расширение, которое даст вам больше места в вашем доме? Новое слуховое окно на тесном, малоиспользуемом чердаке может быть просто билетом. Это создаст дополнительное пространство над головой, необходимое для комфортного проживания — дополнительную спальню, студию или игровую комнату. А мансардное окно обеспечивает естественный свет, свежий воздух и, возможно, некоторые драматические виды на верхушки деревьев. Мансардные окна также отлично смотрятся снаружи, добавляя разнообразия простому фасаду и улучшая привлекательность вашего дома, не говоря уже о стоимости при перепродаже. Мы покажем вам основные шаги, которые необходимо выполнить при строительстве слухового окна, в том числе, как разрезать и переделать существующую крышу, собрать стены слухового окна и обрамить новую крышу.

Строительство слухового окна на крыше — амбициозный и сложный проект. Прежде чем браться за такую большую и сложную задачу, у вас за плечами должно быть несколько проектов реконструкции. Если вы немного не уверены в своих навыках возведения каркаса или кровли, наймите плотника, чтобы помочь с этим этапом проекта слухового окна на крыше. Слуховые окна, которые мы построили, имеют ширину 6 футов, около 9футов от пола до вершины и отстоят от передней стены дома примерно на 2 фута. Каждое слуховое окно добавляет около 30 кв. футов над головой.

Такие большие и сложные проекты обходятся дорого, особенно когда вы добавляете такие элементы, как окна. Запланируйте также большое обязательство по времени. Выделите по крайней мере четыре дня для основного каркаса, потому что, как только крыша открыта, вы должны держать ее, пока слуховое окно не станет герметичным. Затем вы можете немного расслабиться, пока закончите внешнюю обшивку и отделку. Планируйте провести еще семь или восемь выходных, заканчивая внутреннюю и внешнюю окраску.

Для постройки слухового окна требуется пояс для инструментов со всеми основными столярными инструментами, а также несколько дополнительных инструментов: циркулярная пила, сабельная пила, угольник для каркаса и 2- и 4-футовые. уровни. Вам также понадобится хорошее оборудование для работы на высоте, удлинительная лестница, кровельные кронштейны и строительные леса (см. «Безопасность на крыше»). Мы также рекомендуем вам арендовать или купить индивидуальную страховочную систему (PFAS; фото 1 и 12), состоящую из страховочной привязи, стропа, веревки, анкерного крепления на крыше, а также всего оборудования и инструкций.

Как и любой другой крупный проект реконструкции, ваш проект слухового окна будет продвигаться более гладко, если вы проработаете детали на бумаге или на полу гаража в натуральную величину (рис. B) до начала строительства. Мансардные окна сложны и подходят не каждому дому. Чтобы убедиться, что слуховые окна работают, мы рекомендуем нанять архитектора, специализирующегося на жилищном строительстве или реконструкции. Архитектор поможет вам рассмотреть такие вопросы, как уклон крыши, внутренняя высота, внешний вид, прочность конструкции, состояние крыши и стоимость. Если слуховое окно осуществимо, архитектор составит планы, включающие все размеры и специальные конструктивные детали. Используйте планы для получения разрешения на строительство в местном отделе строительной инспекции.

После того, как планы будут одобрены строительным отделом, отнесите их на лесопилку с полным спектром услуг. Продавец составит список материалов и смету расходов, а также поможет заказать окна и специальные элементы. Прежде чем прорезать дыру в старой крыше, доставьте все материалы и арендуйте мусорный контейнер или прицеп для мусора. Купите пластиковый брезент, армированный сеткой, достаточно большой, чтобы покрыть всю площадь слухового окна (Фото 5). Натяните один край брезента так, чтобы он перекрывал конек крыши, и закрепите его с помощью 2×4 винтов, ввинченных в обшивку крыши. Отверните брезент, и он будет готов натянуть слуховое окно на крышу ночью или в случае неожиданного ливня.

Снимите черепицу с области нового слухового окна. Нанесите мелом линии для внутреннего края боковых стен слухового окна, установите пилу, чтобы прорезать обшивку крыши, и пилите снизу вверх с обеих сторон. Оставьте обшивку свеса неразрезанной. Подденьте старые доски обшивки.

Используя размеры из вашего плана, начертите линии на полу, чтобы указать расположение передней стены слухового окна. Отвесьте от внешней стороны линии стены и отметьте стропила. Вычтите дополнительные 1-1/2 дюйма, чтобы оставить место для нового коллектора (фото 4), и отрежьте стропила циркулярной пилой.

Обрежьте новые тройные стропила до той же длины и углов, что и старые, и вставьте их под обшивку крыши. Прибейте через коньковую доску к концам тремя обычными гвоздями 16d. Прибейте их вместе парами гвоздей 16d через каждые 16 дюймов. Прибейте днища к пластине двумя гвоздями 16d, затем добавьте металлическую ленту.

Прежде чем вы сможете прорезать отверстие для слухового окна, вы должны точно знать, где будут построены боковые стены. Отметьте расположение стен слуховых окон на мансардном этаже и убедитесь, что стены слуховых окон совпадают с внешней стеной дома. Используйте отвес, чтобы перенести внутренний край стен на нижнюю часть крыши. Забейте гвозди через крышу по углам. Вернитесь на крышу, удалите черепицу в этом районе и проведите линии мелом между выступающими точками гвоздей. Отпилите по линиям, чтобы открыть крышу (Фото 1).

Боковые стены будут опираться на новые стропила, а передняя стена будет опираться на мансардный этаж. По линиям на полу, обозначающим переднюю стенку слухового окна, отметьте старые стропила для раскроя (Фото 2). Затем укрепите проем в крыше, добавив стропила с каждой стороны и, при необходимости, с противоположной стороны крыши (рис. А и фото 3).

В наших планах было добавить соответствующие наборы тройных стропил на стороне крыши, противоположной слуховым окнам. Проверьте свои планы на наличие специальных строительных деталей, подобных этому. Обратите особое внимание на требования к креплению. Мы прикрепили нижнюю часть тройных 5-1/2 дюймовых стропил из клееного бруса (LVL) к зданию специальными металлическими ремнями, указанными архитектором. Убедитесь, что новые стропила совмещены с краем обшивки крыши (рис. А).

Используйте металлические кровельные кронштейны и доски 2×10 для обеспечения прочного основания (Фото 12). Следуйте инструкциям по установке, прилагаемым к кронштейнам (их можно найти в любом крупном центре домашнего хозяйства).

Установите нижнюю перемычку с подвесными балками (рис. A) и соберите переднюю стену на мансардном этаже. Встаньте переднюю стенку и совместите ее с отметками на полу. Подложите прокладку под нижнюю плиту, чтобы при необходимости выровнять ее, затем прибейте ее к балкам пола гвоздями 16d. Отвесьте углы с помощью уровня и скрепите их 2x4s.

Добавьте угловую стойку, затем отрежьте угол наклона крыши на конце 2×4, чтобы использовать ее для верхней пластины боковой стены. Установите пластину на место, выровняйте ее и отметьте ее длину. Отрежьте его и прибейте к угловой стойке и крыше, убедившись, что он остается ровным.

Соберите и установите нижнюю пластину. Затем измерьте, обрежьте и прибейте к стенным стойкам каждые 16 дюймов двумя гвоздями 16d вверху и внизу. Убедитесь, что они отвесные. Добавьте вторую верхнюю пластину, перекрывая углы (Фото 7).

После, казалось бы, бесконечного планирования и подготовки вы, наконец, увидите реальный прогресс, когда возведут стены. Установите перемычку 2×6 поперек проема, чтобы поддержать обрезанные стропила, затем установите переднюю стену между новыми стропилами (фото 4). Будьте особенно внимательны, чтобы убедиться, что верхняя часть стены ровная, и закрепите ее идеально вертикально (отвесно) и прямоугольно. Завершите каркас стены, соорудив боковые стены, как показано на фото 5 и 6. Будьте осторожны, чтобы не прогнуть верхнюю пластину при забивании шпилек под углом.

Если наклон вашей слуховой крыши такой же, как и у старой крыши, приложите кусок фанеры к старым доскам крыши и проведите на нем ровную линию. Сделайте приспособление для резки стропил, отмерив 12 дюймов вдоль линии «уровня» и используя угольник, чтобы провести перпендикулярную линию до края «крыши» доски. Разрежьте по этим двум линиям и прикрутите лом 2х2 по краю «крыши» фанеры.

Натяните веревку по верху стропил, выровняв их с внутренней стороной боковой стены, и сделайте отметку в месте пересечения этой линии с верхом боковых стропил. Теперь измерьте от этой точки до пересечения коньковой доски и перемычки, чтобы найти длину ендовных стропил. Разрежьте их согласно рисунку C.

Прибить обе стропила ендовы. Используйте линейку, чтобы убедиться, что они выровнены с вершинами общих стропил. Затем измерьте, обрежьте и прибейте ендовные стропила через каждые 24 дюйма по центру. Обрежьте ендовные стропила под тем же углом, что и обычные стропила, но скосите нижний срез под углом 45 градусов.

Избавьтесь от догадок — сделайте чертеж фронтона в натуральную величину на полу гаража или чердака. Начните с базовой линии и привяжите центральную линию перпендикулярно ей. Используйте метод треугольника 3-4-5, чтобы сделать 9Угол 0 градусов. Затем добавьте боковые стены 2×4 и скат крыши, используя квадрат. Привяжите линии стропил, затем нарисуйте конек и софит. Вырежьте обычное стропило по шаблону и положите его на чертеж, чтобы проверить соответствие. Измерьте и отрежьте временную стойку, поддерживающую конек.

Вырежьте 2×4, чтобы временно поддержать новый конек 2×8 на нужной высоте (см. рис. B). Держите коньковую доску ровно и отметьте боковые стропила в верхней части коньковой доски. Отрежьте перемычку 2 × 8, чтобы она подходила поперек проема, и прикрепите ее к новым стропилам на этой высоте с помощью подвесных металлических балок.

Отрежьте коньковую доску по длине и сделайте надрезы в соответствии с деталями потолка. Затем прибейте его к центру перемычки, используя металлический кронштейн для дополнительной прочности. Вырежьте и установите обычные стропила с интервалом 24 дюйма по центру (рис. B и C).

Изготовьте простой шаблон для разметки обычных стропил. Для двух ендовных стропил используйте тот же размер для «отвесной» стороны, но увеличьте «ровную» сторону до 17 дюймов (17 дюймов подходит для каждого ската крыши). Верхний отвес на стропилах ендовы имеет скос под углом 45 градусов с каждой стороны. Нижний отвес имеет одиночный скос под углом 45 градусов.

Вам не нужно разбираться во всех тонкостях резки стропил, чтобы построить мансардную крышу. Сделайте чертеж в натуральную величину с размерами и уклоном крыши на своем плане (рисунок Б) и по нему измерьте точную высоту конька (временной стойки), а также длины и углы на обычных стропилах. Если уклон вашей мансардной крыши такой же, как и у старой крыши, вы можете использовать показанный метод приспособления для измерения уклона и перенести его на новые стропила.

Измерьте длину ендовных стропил (Фото 9) и обрежьте их, используя Рисунок C в качестве ориентира. Не волнуйтесь, если вы неправильно вырезаете несколько досок. Вы можете использовать их позже для более коротких стропил ендовы (Фото 10).

Прикрепите стропила к коньку, забив их через конек в стропило тремя гвоздями 16d. Затем прибейте противоположное стропило к коньку шестью 8d обычными гвоздями, по три с каждой стороны. Используйте три гвоздя 8d, чтобы прикрепить стропило к настенной пластине. Спросите своего строительного инспектора, нужны ли вам дополнительные сейсмические и ветровые анкеры.

Добавьте нижнюю облицовку и выступы 2×4 (рис. A). Обшить стены и крышу фанерой. Вбейте 8d гвоздей через каждые 6 дюймов вдоль краев обшивки и через каждые 8 дюймов вдоль всех остальных стоек. Завершите детали софита и выступа в соответствии с планом (рисунок А).

Установите отделку крыши и прибейте ее гвоздями (рис. A). Завершите нижнюю часть свеса и софитов и добавьте молдинг края крыши, чтобы он соответствовал вашему дому. Установите ступенчатую планку и перекройте крышу по краям слухового окна.

Покройте ендову и края крыши 36-дюймовым герметиком. широкая полоса ледово-водной преграды. Затем установите предварительно отформованный ендов из оцинкованного металла (или используйте другие методы, одобренные вашим строительным инспектором). Покройте крышу черепицей снизу вверх в соответствии с инструкциями на упаковке черепицы.

Заполните концевые шпильки фронтона после того, как будут готовы стропила (Фото 11). Затем установите обшивку крыши. Это прекрасное чувство, когда конструкция закрыта и готова к завершению, но сейчас не время торопиться с работой. Особое внимание к герметичным отливам и деталям кровли (рис. А и фото 12–14) на этом этапе работы избавит вас от невероятной головной боли в дальнейшем. Думай, как вода. Начните снизу и работайте с войлоком, черепицей и окладами. Всегда перекрывайте нижнюю часть.

Прибейте стропильные стяжки, следя за тем, чтобы они оставались на одном уровне и были выровнены друг с другом. Добавьте блокирующие и обшивочные полосы по мере необходимости, чтобы привести все внутреннее обрамление к одному уровню, готовому к гипсокартону.

Как только мансарда станет герметичной и вы сможете спать, не беспокоясь о шорохе дождя, войдите внутрь. Добавьте стропильные связи, чтобы укрепить крышу и обеспечить пространство для изоляции и вентиляции (Фото 15). Когда строительный инспектор одобрил каркас, вы можете приступить к электромонтажным работам, изоляции, гипсокартону и деревянным работам.

Наконец, имейте в виду, что даже при самом лучшем планировании вы иногда столкнетесь с препятствием. Сделайте перерыв. Вы что-нибудь придумаете и, вероятно, соберете несколько хороших историй, чтобы рассказать своим внукам о своем приключении по строительству мансарды.
