Как сделать розетку своими руками: Как сделать розетку своими руками в домашних условиях

Установка розетки своими руками, схема подключения к электросети, фото

Подключение и установка розеток своими руками обычно пугают владельцев частных домов и дач, как и другие работы связанные с электричеством. Мы расскажем в какой последовательности проводить монтаж коробки под розетку и как её подсоединить, соблюдая правила собственной безопасности.

Содержание:

Правила безопасности и соединения проводников, выбор сечения кабеля
Монтаж розеток в бетонную стену
Особенности установки розетки в кирпичную стену
Как монтировать розетку в гипсокартонной перегородке
Правила и схемы подключения проводов

Установка розетки своими руками

Рано или поздно наступает момент, когда существующие розетки уже не отвечают потребностям владельцев, их приходится менять или устанавливать новые. Данная статья описывает наиболее распространенные варианты установки этих устройств для различных целей и на различные поверхности.

Правила безопасности и соединения проводников, выбор сечения кабеля

Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.

Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.

Так как современные бытовые приборы имеют большую мощность — толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.

Таблица определения мощности электропотребителей на розетку

Новую проводку обычно тянут медным проводом.

Подбор сечения проводки с медной жилой

Но, если старая проводка — алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.

Подбор сечения проводки с алюминиевой жилой

Важно!

Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено. И тем более нельзя такие соединения наглухо замуровывать в стену. Допускается замуровывание спаянных медных проводов при условии надежной изоляции места соединения.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

Штробление бетонной стены перфоратором

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Высверливание отверстия под розетку в бетонной стене

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

Подготовленные подрозетники и выведенные провода

Особенности установки розетки в кирпичную стену

Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.

Важно!

Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.

Штробление кирпичной стены специальным штроборезом

Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.

Как монтировать розетку в гипсокартонной перегородке

Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.

Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.

Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.

Важно!

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.

Накладные розетки и особенности их монтажа

Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.

Установка блока накладных розеток

Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.

Правила и схемы подключения проводов

Важно!

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке.

Схема подсоединения розетки к электросистеме

Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.

Схема подключения блока розеток на одну линию

Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.

Важно!

Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают. А это уже чревато пожаром!

Установка и подключение розетки

После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.

Итог

Несмотря на кажущуюся сложность, перенос или установка новой розетки вполне под силу любому из нас. Важно правильно подобрать сечение кабеля и соблюдать правила безопасности и осторожность при подключении, чтобы избежать замыкания.

Как добавить розетку в квартире самостоятельно

Содержание

1. Как добавить розетку в квартире
2. Как разместить кабель и розетку на стене
3. Скрытая проводка и встраиваемая розетка
4. Открытая проводка и накладные розетки
5. Как добавить розетку в квартире со стенами из гипсокартона
6. Как выбрать розетку
7. Конструкция и предназначение розеток
8. Выбираем розетку по способу монтажа
9. Выбор кабеля
10. Материал и диаметр сечения кабеля
11. Подключение от уже имеющейся розетки
12. Расчет суммарной нагрузки
13. Подключение от распределительной коробки
14. Пример расчета суммарной нагрузки
15. Прямое подключение от главного распределительного щитка
16. Преимущества подключения от главного распределительного щитка
17. Общие правила
18. Помним о безопасности, удобстве и эстетике
19. Порядок монтажа розетки

Довольно часто может сложиться ситуация, когда количества розеток в квартире, или в отдельной комнате, становится недостаточно для использования всех необходимых электроприборов. Приходится использовать удлинители, что создаёт определённые неудобства. Или включать приборы в сеть поочерёдно. Это приводит к большим затратам времени. Неудивительно, что многие люди задаются вопросом: как добавить дополнительную розетку в квартире?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то желательно заменить её целиком. Для этого прокладывают новую проводку уже с необходимым для удобного использования количеством электрических розеток. Данный вариант целесообразно совмещать с проведением капитального ремонта квартиры или частного дома. Поскольку полная замена проводки влечёт за собой нарушение целостности стен, и, соответственно, дальнейшее их восстановление.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

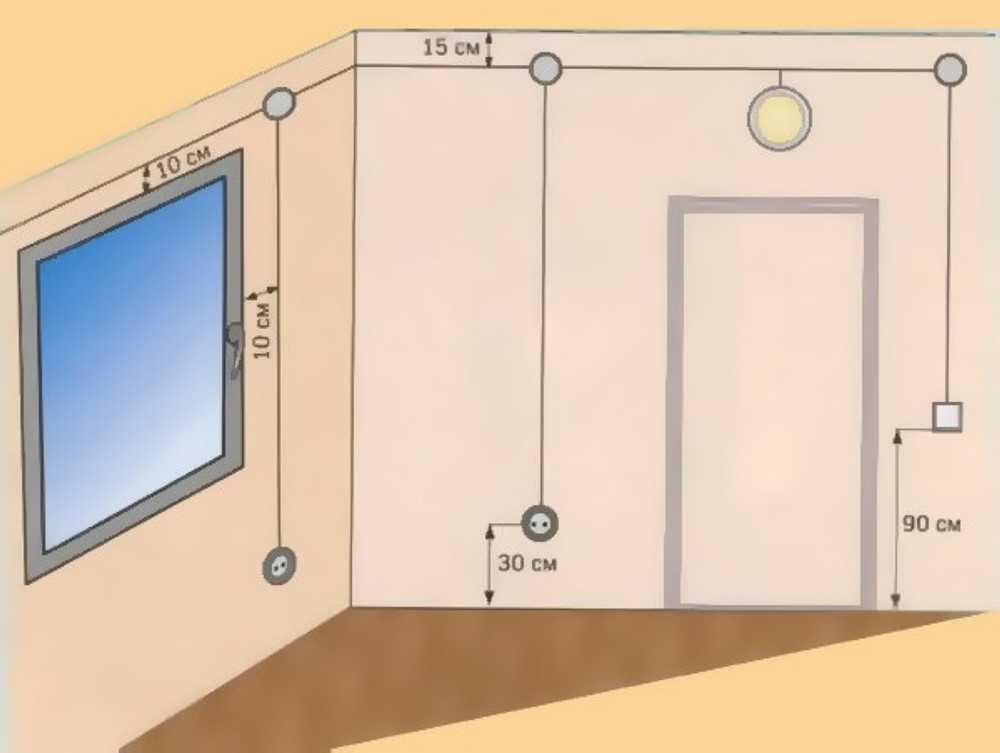

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.
Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Вариантов проложить проводку множество – все зависит от конкретных условий в квартире. Окончательный выбор, как всегда, за Вами.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

• Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
• С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
• Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
• Тип С5 — розетки старого образца, выдерживающие всего 6А
• Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

Видео: Как подключить бытовую розетку

Выбор кабеля

Во избежание перегрева проводки и последующего её выхода из строя необходимо соблюдать некоторые требования при выборе кабеля. Для монтажа в квартире используют двухжильный, либо трёхжильный провод. Двухжильный провод состоит из двух жил – нуля и фазы, заземление в этом случае не используется. Трёхжильный провод позволяет выполнить заземление. Выполнение заземления повышает безопасность использования электропроводки, а также снижает риски удара током. Использовать заземление при добавлении розетки в квартире можно только в том случае, когда жила заземления есть на участке, от которого планируется подключение нового участка кабеля.

Двухжильный провод состоит из двух жил – нуля и фазы

Материал и диаметр сечения кабеля

Также при выборе кабеля необходимо учитывать диаметр его сечения и материал их которого он изготовлен. В квартирах и жилых домах по требованиям пожарной безопасности желательно применять медный кабель. Медь по сравнению с алюминием меньше перегревается и выдерживает большие нагрузки. Диаметр кабеля используемого в квартирах может быть от 1,5 до 3 квадратных миллиметров, однако по таблице длительно допустимых токовых нагрузок для электробытовых приборов суммарной мощностью от 2 до 4 кВт целесообразно использовать кабель сечением 2,5 квадратных миллиметра.

Подключение от уже имеющейся розетки

Рассмотрим один из самых простых способов добавить розетку в квартире – подключиться к уже имеющейся розетке. Данный способ предусматривает подключение кабеля к новой дополнительной розетке от другой розетки, уже находящейся в комнате. Такой способ допустимо применять при подключении новой розетки только в случае, когда не планируется использовать электроприборы большой мощности. Как правило, в данном случае подводится кабель сечением 1,5-2 кв. мм, подходящий для использования бытовых электроприборов, мощностью не превышающих 2 кВт. Использование более мощных электроприборов может привести к перегреванию контактов, выходу из строя кабеля и ухудшению качества соединения.

Расчет суммарной нагрузки

В данном случае нагрузку нужно рассчитать таким образом, чтобы в сумме с нагрузкой уже имеющейся розетки, суммарная нагрузка не превышала допустимую для кабеля и других элементов электропроводки, проложенной к данной розетке. То есть данным способом можно подключить одну розетку от другой в случае если суммарная нагрузка обеих розеток не превышает максимальную для данного участка кабеля. Кроме того, в данном случае обязательно нужно помнить о том, что при подключении новой розетки от уже имеющейся, по контактным зажимам первой розетки будет протекать ток равный суммарной нагрузке обеих розеток. Вот почему нельзя допускать, чтобы суммарная нагрузка обеих розеток превышала допустимую величину для одной (первой) розетки.

Допустим, например, что суммарная нагрузка двух розеток равна 20 А, тогда для кабеля сечением 2,5 кв. мм, данная нагрузка будет ниже номинальной. Однако для розетки от которой выполняется подключение, допустимый ток не более 16 А, следовательно данная нагрузка будет чрезмерна и высока вероятность того, что розетка быстро выйдет из строя при одновременном использовании обеих розеток.

Подключение от распределительной коробки

Ещё один способ подключения – подключение дополнительной розетки от ближайшей распределительной коробки. Прежде чем подключать дополнительную розетку от уже имеющейся распределительной коробки нужно убедиться, что участок электрического кабеля, питающий данную коробку, имеет достаточную для подключения новой розетки нагрузочную способность.

Пример расчета суммарной нагрузки

Например, нам нужно подключить розетку рассчитанную на нагрузку 10 А. К выбранной распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, ведущий от распределительного щитка к выбранной нами распределительной коробке имеет сечение 4 мм кв. Автоматический выключатель, установленный для защиты данного участка сети рассчитан на номинальный ток 16 А.

Если добавить дополнительную розетку, то суммарная нагрузка трех розеток будет равна 24 А. Для провода, по которому поступает питание к данной распределительной коробке от щитка, такая нагрузка допустимая. То есть данный вариант подключения розетки допустим. Однако, нужно понимать, что автоматический выключатель установленный для защиты данного участка сети при повышении нагрузки на данном участке электропроводки необходимо будет заменить с 16 А на 25 А. При этом автоматический выключатель защитит от перегрузки участок проводки. Однако, розетки не защищаются в полной мере, так как номинальный ток для каждой из розеток равен 16 А, а номинальный ток для автоматического выключателя равен 25 А.

Применение светодиодных лент в квартире и доме

Прямое подключение от главного распределительного щитка

Следующий способ предусматривает подключение новой розетки от главного распределительного щитка квартиры. Этот способ актуально использовать для подключения электроприборов высокой мощности. А также, если нагрузочная способность участка электропроводки или всей проводки в квартире в целом не позволяет подключить дополнительную розетку одним из способов предложенных выше.

Преимущества подключения от главного распределительного щитка

Очевидным преимуществом подключения дополнительной розетки от распределительного щитка является высокая надежность. Это обусловлено, в первую очередь, отсутствием промежуточных контактных соединений. Кроме того, данный способ характеризуется высокой степенью защиты. Поскольку для защиты данного участка устанавливается индивидуальный автоматический выключатель, подобранный с учетом всех допустимых параметров для всех элементов данной сети.

Как добавить розетку в квартире понятно. Однако во всех этих случаях нужно соблюдать необходимое сечение кабеля для новой точки. Обычно для питания розеток в квартире выбирается кабель сечением 2,5 мм. кв. Однако, если у Вас в планах есть использование электроприборов высокой мощности (прямым подключением от щитка), то сечения в 2,5 мм.кв. может быть недостаточно. Тогда имеет смысл подобрать кабель большего сечения.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Что делать, если человека ударило током. Первая необходимая помощь пострадавшему человеку

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Розетки удобнее всего размещать на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса. Наиболее актуально размещать по одной розетке на каждые 6 – 8 квадратных метров жилья.

Порядок монтажа розетки

Существует определенный порядок как добавить розетку в квартире:

1. Отключить электропитание, обесточить помещение, где проводятся строительно — монтажные работы. При помощи специального индикатора убедиться, что всё сделано правильно.
2. Демонтировать крышку с розетки.
3. Извлечь прибор, освободив удерживающие контакты.
4. Подключить проводку к новой розетке.
5. Убедиться, что провод не передавлен ограничителем, при необходимости увеличить отверстие в стене или в подрозетнике, подогнав его под размер кабеля.
6. Установить новую розетку на место.
7. Выполнить отверстие в крышке для кабеля.
8. Прикрутить крышку на место.
9. Проводку спустить вниз к плинтусу, либо провести к нужной точке, прикрепляя к стене с шагом 30–40 см.

При наличии минимальных знаний и необходимых инструментов добавить розетку в квартире можно самостоятельно

Уяснив, как добавить розетку в квартире, рекомендуем придерживаться правил техники безопасности. А также соблюдать требования по обустройству электрической сети. Так Вы сможете создать надёжную систему с продолжительным сроком эксплуатации. При наличии минимальных знаний и необходимых инструментов, всю работу Вы сможете произвести самостоятельно своими руками.
