Как сделать своими руками чердачную лестницу: схемы и формулы для расчета

схемы и формулы для расчета

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

Название элементов складной лестницы на чердак

Вернуться к оглавлению

Содержание материала

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

1. Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
2. Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
3. Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома.

   Чертеж с размерами складной лестницы на чердак

4. Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

• По способу размещения:
  • Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
  • Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
• По способу фиксации:
  • Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;
  • Стационарная.
    Вариант стационарной лестницы на чердак

    Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;

  • Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
• По способу изготовления:

Чаще встречаются деревянные резные лестницы, металлические лестницы, алюминиевые конструкции. Может комбинироваться металл и дерево.

Вернуться к оглавлению

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

1. Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
2. Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
3. Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
4. Количество ступеней рекомендуется до 15 шт.
5. Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.
6. Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
7. В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
8. Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

Вернуться к оглавлению

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

   Подробный чертеж складной лестницы

2. Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
3. Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
4. Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.
5. Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
6. Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
7. Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

• Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
  • Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм. Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины;
  • Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
  • Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;
  • Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
  • Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;
• Сборка лестницы не отличается сложностью, но требует точности разметки и распила:

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Вернуться к оглавлению

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

• Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения.
  Схема и чертеж стационарной деревянной лестницы на чердак

  Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

• Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:
  • расчет радиуса всей конструкции;
  • радиус, проведенный через середину ступени;
  • параметры ступеней, их количество и высота между ними;
  • высота прохода одно витка.

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.

Раскладная лестница на чердак своими руками: чертежи, размеры, установка

В доме, где есть чердачное помещение – всегда найдется место для всех необходимых вещей. Ведь именно чердак можно использовать для хранения важных, но не часто используемых предметов. Кроме того, при должном усилии возможно перестроить подкровельное пространство в просторную комнату, в том числе и жилого назначения (подробнее: как сделать жилую комнату на чердаке). Конечно, чаще чердаки в частных домах используются как дополнительные кладовки или склады. Однако, каким бы ни было назначение данного пространства, самое главное, чем необходимо его обеспечить – это надежной лестничной системой. Лестницы для чердаков могут иметь различную конфигурацию, но наиболее удобными и практичными считаются складные чердачные лестницы. В чем преимущество подобных конструкций и как их сделать самостоятельно? Разберем такие вопросы подробно, но прежде стоит рассказать об особенностях раскладных лестничных системах.

Складные лестницы: преимущества и особенности

Лестницы для чердака со складной конструкцией отличаются мобильностью, компактностью и функциональностью. Такая лестничная система во многом превосходит статичные и приставные аналоги. К преимуществам раскладной лестницы на чердак можно отнести:

• экономию пространства под чердачным люком;
• надежность и безопасность;
• компактный внешний вид;
• удобство использования;
• легкость;
• возможность самостоятельного конструирования и монтажа.

Достоинств у раскладных лестниц действительно много. В чем же главная особенность подобной системы? Прежде всего, стоит сказать, что по принципу использования она больше напоминает приставные лестницы. Чтобы подняться необходимо будет придерживаться за ступени, расположенные выше, а наиболее удобный вариант спуска по ней — это спиной вперед. Конечно, многие современные конструкции могут быть оборудованы широкими ступенями и дополнительными перилами, которые сделают процедуру спуска и подъёма наиболее безопасной.

Также к особенностям изделия можно отнести и то, что раздвижная лестница на чердак после использования будет задвинута и сложена под крышку люка. То есть на виду такая конструкция находится только во время эксплуатации, а в остальное же время она не занимает место и не является доступной. Это очень удобно в случае, когда в помещении нет достаточно места или в доме маленькие дети. Ведь аккуратно сложив систему и подняв ее наверх, можно не волноваться, что в отсутствие взрослых малыши захотят подняться на чердак. Кроме того, изделие никак не повлияет на интерьер, то есть не придется подбирать форму или расцветку согласно дизайнерской задумки помещения, так как лестницу просто не видно, до тех пор, пока не понадобится ее использовать.

Конечно, очень важно, чтобы раздвижная чердачная лестница была максимально прочной, но при этом оставалась легкой, так как пользоваться ею могут не только сильные мужчины, но и более хрупкие девушки или подростки. Обеспечить подобную функциональность может правильно разработанная конструкция, в которой все узлы надежно скреплены, а детали позволяют разложить систему буквально простым движением руки.

Конструкция раздвижной лестницы

Задумываясь о раскладной лестничной системе стоит иметь в виду, что чердачные складные лестницы могут отличаться по своей конструкции. В частности, принято выделять 4 основных подвида.

1. Лестница гармошка или ножницы. Такая система имеет компактный вид. Особенность ее в том, что складывается она по принципу гармошки. Как правило, такие конструкции выполняются из легкого металла. Это важное условие, так как все детали находятся в движении и при малой прочности легко могут выйти из строя. Если делается складная лестница на чердак своими руками, то наиболее внимательно стоит отнестись к местам соединения частей. Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации.

2. Телескопическая система. Особенность данной модели в том, что изделие довольно легко раскладывается и также просто собирается. Лестница относится к наиболее миниатюрным вариантам в сложенном виде. Изготавливать ее рекомендуется из алюминия, так как это легкий и прочный металл. Главные части изделия – это полые трубки, которые фиксируются одна в другой в разложенном виде, в сложенном же виде трубки просто заходят друг в друга. К каждой трубке прикреплена секция ступенек, которые также выполняются из алюминия. Чтобы привести лестницу в рабочее состояние, достаточно ослабить фиксаторы и немного потянуть за нижнюю часть. Именно телескопическая конструкция считается наиболее простой, однако, выполнить правильное соединение самостоятельно довольно затруднительно. Поэтому такие системы чаще производят на заказ.

3. Секционная лестница. Этот вариант считается востребованным и распространенным. Именно его чаще всего выполняют своими руками. Особенность конструкции в том, что состоит она из 2-4 частей, соединенных в единую систему. Если состоит из двух секций, то раскладывается она по принципу книги, если элементов больше, то раскладывается как буклет. Еще один вариант подобной конструкции – это, когда части задвигаются друга над другом, но не как в случае с телескопической лестницей, когда трубки входят друг в друга, а просто элементы как бы накладываются поверх. Подобные модели нельзя отнести к очень компактной продукции, так как места для них требуется больше чем для других вариаций, но при этом именно секционные лестницы считаются максимально надежными и безопасными.

4. Откидная лестница. Подобные модели используются реже других, так как конструкция их довольно необычна, а изготовить ее можно только имея особые навыки и специальное оборудование. Особенность изделия в том, что в разложенном виде оно напоминает стационарный лестничный марш, то есть требуется много места для ее установки. Система состоит из тетивы и закрепленных на ней ступеней при помощи сложных креплений-петель. Для придания лестницы рабочего вида необходимо зафиксировать тетиву, а затем уложить на нее ступени. А чтобы собрать конструкцию придется сначала откинуть ступени, а потом убрать тетиву, что не всегда возможно проделать быстро и легко.

Также все изделия могут классифицироваться по материалу производства. Основными считаются следующие виды лестниц:

• деревянные;
• металлические;
• композитные.

Важно! Складная чердачная лестница должна быть максимально прочной и надежной, но при этом легкой. Поэтому лучшим выбором может стать комбинация материалов. Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла. Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение.

Технические характеристики складных лестниц

Какая бы конструкция ни была выбрана в качестве варианта подъема на чердак, стоит иметь в виду, что есть рекомендованные параметры, которым изделие должно отвечать. В частности, это касается таких характеристик, как:

• высота – четкого значения данная характеристика не имеет, так как в каждом конкретном случае может изменяться расстояние от пола до люка, то есть раскладная лестница должна основательно стоять на ровной поверхности пола и надежно зафиксирована на чердачном перекрытии, но при этом не стоит забывать, что лестничная система имеет определенный угол наклона;
• ширина – ориентироваться стоит на значение в 60-70 см, если планируются поручни, то данный параметр стоит увеличить в зависимости от их параметров;
• угол наклона – не менее 60-75 градусов, чем больше данный параметр, тем более безопасным и комфортным будет подъем;
• количество ступеней – зависит от высоты лестницы, но приблизительно составляет 14-16 ступеней;
• шаг ступеней – 16-23 см, данный параметр должен быть таким, чтобы владельцам было удобно передвигаться по ступеням;
• толщина ступеней – 17-25 мм, не стоит слишком увеличивать характеристику, так как это приведет к утяжелению конструкции, но и делать слишком тонкие ступени не желательно, потому что потеряется прочность;
• допустимая нагрузка – так как изделие должно быть рассчитано на вес человека плюс определенный груз, который может переноситься, то стоит делать небольшой запас в данной характеристике, то есть все крепления и ступени должны выдерживать не менее 150 кг;
• параметры люка – стандартом считается размер 120х60 см.

Учитывая все перечисленное можно приступать к составлению плана будущей лестницы. Раскладная лестницы на чердак своими руками требует произведения определенных расчетов, без которых гарантировать прочность и безопасность изделия невозможно. Но также важно и правильно установить изделие.

Конструирование и монтаж лестницы на чердак

Самый простой вариант – это сконструировать складные деревянные чердачные лестницы. Ведь древесина является доступным материалом, с которым довольно легко работать. Понадобится минимальный набор инструментов и, хотя бы небольшой инженерный и столярный опыт. Прежде чем приступить к выполнению работы, следует создать чертежи будущей конструкции. Первым делом стоит измерить расстояние от пола комнаты до люка чердака и произвести все требуемые расчеты, с учетом вышеперечисленных параметров. Самый простой вариант лестницы – это секционное изделие, раскладываемое по принципу книги. Использовать для работы следует толстый брус в качестве тетивы и доски или бруски достаточной толщины для ступеней, а также металлические крепления и шарниры. Согласно разработанной схеме необходимо напилить заготовки будущей лестницы. Делать это можно обычной ручной пилой, однако электролобзиком выполнить работу будет намного проще и быстрее. Когда все элементы подготовлены можно приступать к закреплению лестницы на дверце люка, читайте также: чердачная лестница с люком.

Важно! Раскладные секции должны быть максимально прочно соединены между собой шарнирами, но при этом легко раскладываться и собираться. Крышку люка стоит сделать распашной наружу. Также необходимо позаботиться и об укреплении самого люка. Лучше всего использовать металлический уголок, который надежно зафиксирует люк и поможет обезопасить процедуру спуска и подъема. Стоит отметить, что конструкция лестницы должна быть закреплена не только на крышке, но и фиксироваться к полу чердака. Еще один важный момент – это способ приведения лестницы в рабочее состояние. Стоит продумать вариант фиксации, а также безопасный, но простой способ приведения лестницы в рабочий вид.

Когда чердачная складная лестница будет готова, следует протестировать ее и убедиться, что все детали выполняют свою функцию исправно. В процессе эксплуатации останется только вовремя смазывать шарниры и другие подвижные части, а также следить за состоянием ступеней.

Видео по теме:

Посмотрите еще статьи:

Лестница раскладная на чердак своими руками

Многие собственники частных домов для того чтобы попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Лестница раскладная на чердак своими руками

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее «транжирить», если чердак используется не постоянно, а лишь время от времени. Что предпринять? А выход есть – это конструкция—«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома.

Потенциальному хозяину складной лестницы на чердак необходимо заранее ознакомиться не только с ее преимуществами, но и с рядом существенных недостатков

Итак, к преимуществам складной лестничной конструкции относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

• Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
• Компактность и легкость эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
• Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем чердачного перекрытия, экономя свободное пространство.
• Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
• При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее — вообще не придется прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

• Как бы то ни было, складные лестницы, в отличие от стационарных, далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема, количества и размера ступеней.
• Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих некоторые ограничения физических возможностей.
• Как бы плотно люк ни входил в вырезанный под лестницу проем, он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется утеплить. Это, безусловно, ведет к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем, так или иначе, необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с качественным утеплением.

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

• Прочность материала изготовления, всех креплений и соединительных узлов.
• Легкость конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
• Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее складыванием должен справиться любой взрослый член семьи.
• Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
• Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее надежности, а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный «моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный груз, а другой —подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех секций, в зависимости от высоты расположения чердачного перекрытия.

• Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

Один из вариантов складной лестницы выдвижного типа

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

• Второй вариант

Еще один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты.. Этот вариант также подойдет для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее нижняя часть до упора в пол.

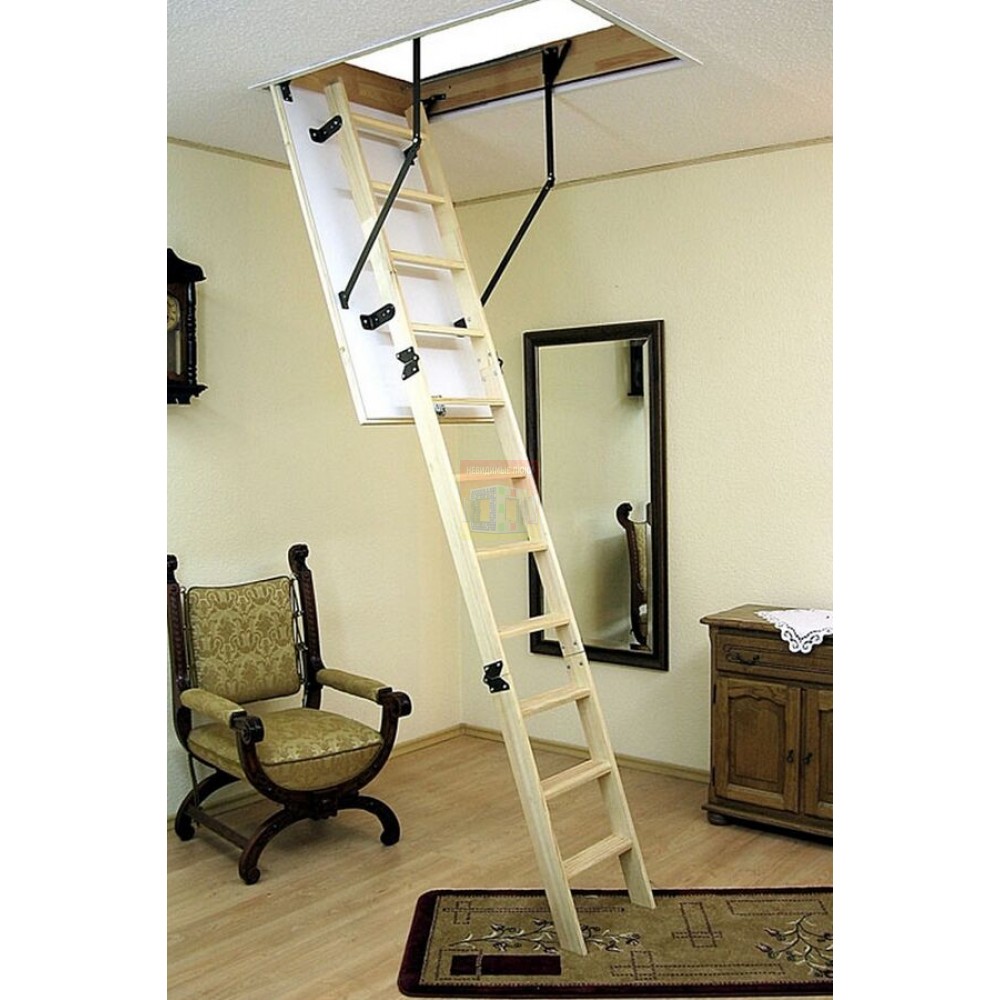

Весьма распространенный вариант готовых комплектов складных лестниц на чердак

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен собственной термоизоляцией. А по контуру проема установлен уплотнитель, чтобы теплый воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы.

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на нем же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Принцип работы лестницы—«трансформера» складного типа

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому, поднявшись на чердак, лестницу можно поднять, чтобы она не мешалась на нижнем этаже, а для того, чтобы случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема.

Цены на лестницы

лестница

Одна из моделей складных лестниц на чердак, представленных в ассортименте строительных магазинов

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий проем. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее короба, устанавливаемого в толщину чердачного перекрытия.

Складная  металлическая чердачная лестница ножничного типа. Весьма сложная конструкция, и браться за ее самостоятельное изготовление – вряд ли оправдано

Недостатком подобной ножничной конструкции можно считать то, что для ее установки и сложения необходимо приложить определенные усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно, так как материал для самостоятельного изготовления наверняка обойдется в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Узнайте, как сделать деревянную лестницу своими руками, из нашей новой статьи на нашем портале.

Простые варианты складных лестниц

Существует несколько вариантов изготовления простых лестниц. Далее будет представлено два из них. Возможно, что какой-то из показанных примеров станет подходящим для конкретного помещения, интересующего читателя.

• Первый вариант

Этот вариант доступен для самостоятельного изготовления любому владельцу частного дома. Подобная модель имеет очень простую конструкцию и не требует приобретения и установки сложных механизмов.

Явным недостатком этой модели можно назвать то, что лестница находится на виду, а не прячется, как большинство складных конструкций, в чердачное перекрытие. Но и здесь можно найти приемлемое решение. Например, при желании такую лестницу можно скрыть за дверцами узкого шкафа, закрепленного на стене.

Проще варианта для складной лестницы на чердак, наверное, и не придумаешь…

Самое главное в этой конструкции — правильно рассчитать ее высоту и размеры используемых для ее сборки деталей. Кроме деревянных стоек, перекладин и бруса, для закрепления лестницы в верхней части, потребуются две пары мощных прочных петель, которые и помогут приводить конструкцию в рабочее положение. В данном случае, мастер дополнительно, для придания конструкции жесткости, закрепил на каждой из секций диагональный брус.

Соединения «ласточкин хвост» надежно скрепят элементы лестницы между собой, придавая конструкции необходимую жесткость.

Однако, если выбрать правильное соединение поперечин с вертикальными стойками, то диагональные детали усиления, скорее всего, не потребуются. Самым оптимальным вариантом соединения является врезка поперечин в вертикальные стойки «в полдерева» или в так называемый «ласточкин хвост». Дополнительно соединяемые элементы лестницы рекомендовано посадить на столярный клей.

Итак, эта складная лестница, состоящая из двух секций, закрепляется на брус или доску, надежно зафиксированную на стене, непосредственно под потолочным люком, ведущим на чердак. На верхних краях стоек верхней секции с помощью саморезов прикручиваются петли, ответная часть которых закрепляется на стеновом брусе.

Вторая пара петель предназначена для шарнирного соединения верхней и нижней секции. Правда, здесь можно использовать самодельные шарнирные механизмы. Детали для них вырезают из стального листа, толщиной в 4÷5 мм. В предусмотренных проушинах этих деталей высверливаются отверстия для болтов, становящихся осями шарнира. Кроме того, сверлятся отверстия для крепления шарнира к лестничным секциям – эти соединения лучше всего делать с помощью сквозных болтов (винтов). Такие соединения — более надежны, чем стандартные дверные петли, и прослужат гораздо дольше, обеспечивая должный уровень безопасности эксплуатации лестницы.

Цены на обрезную доску

обрезная доска

Дверные петли, даже самые мощные – все же не самый лучший вариант шарнира между двумя секциями лестницы. Лучше продумать иной соединительный узел, пусть даже и из самодельных деталей, изготовленных из стального листа.

Нижняя, более короткая секция, должна каким-то образом удерживаться в то время, когда лестница будет находиться в сложенном состоянии. Для этой цели можно предусмотреть на стене кронштейн-крюк, или же фиксировать две секции лестницы между собой на металлический крючок.

• Второй вариант

Для того чтобы попасть на чердак, может быть использована наипростейшая конструкция лестницы, которую сможет собрать даже начинающий мастер, при наличии некоторых инструментов.

Такая конструкция получается достаточно жесткой и вполне может выдержать средний вес человека, несущего не слишком тяжелый груз. В сложенном виде подобная лестница без труда поместится в высокий шкаф, или же просто может быть подвешена за ремень на кронштейн, предусмотренный для нее на стене в подсобном помещении. Ремень, который входит в конструкцию лестницы, также выполняет роль двух ступеней в то время, когда она находится в разложенном виде, что хорошо видно на представленной иллюстрации.

Схема и принцип использования простой по конструкции складной лестницы.

Изготовление этой довольно простой конструкции производится следующим образом:

• Берутся два хорошо обработанных бруса, имеющих размер в сечении 30×50 мм. Длина стоек выбирается в зависимости от высоты потолка помещения, где будет обустроен люк на чердак. Стойки должны иметь высоту (длину), равную расстоянию от пола нижнего помещения до чистого пола чердака.
• С одной из широких сторон бруса, которые в дальнейшем будут повернуты друг к другу, фрезеруются каналы для установки и движения перекладин. Эти пазы должны иметь длину, равную ширине перекладин-ступеней лестницы, ширину равную толщине ступеней, глубину в 6÷7 мм. В средней же части этих «каналов» необходимо сделать более глубокий паз. В него будут устанавливаться ступени, когда лестница будет переводиться в рабочее состояние.
• Затем, отступив от центрального паза 150 мм в обе стороны, на обоих брусках размечаются, а потом прорезаются отверстия, в которые будет установлен ремень с храповым механизмом для его стяжки.
• Следующим шагом изготавливаются три ступени размером в сечении 20×50 мм. По бокам ступеней вырезаются шипы, которые должны плотно устанавливаться в среднюю углубленную часть вырезанных каналов-пазов.

Для того чтобы собрать такую лестницу, необходимо ослабить ремень стяжки, раздвинуть стойки, вытащить из пазов и установить снова, но теперь уже перпендикулярно, в пазы три ступени. Затем, с помощью ремня и стягивающего механизма, все детали стягиваются между собой.

Как можно видеть из показанной иллюстрации, деревянные перекладины-ступени не закрепляются на лестнице стационарно, но при ее сложении вставляются в пазы по своей длине. Этим обеспечивается компактность конструкции при ее хранении, простота транспортировки к месту использования.

Эта лестница никак не будет привязана к одному месту. Ее вполне можно будет использовать в разных областях дома, в том числе и в том случае, если потребуется, например, произвести ремонт или чистку водосточных желобов или нижней части кровли.

Особенности определения основных параметров будущей лестницы

Чтобы эксплуатация лестницы была комфортной и безопасной, прежде, чем составлять ее чертеж или приобретать готовый вариант конструкции, необходимо произвести некоторые расчеты. Иначе покупка или изготовление может стать бесполезной тратой денег и времени.

Изготовление лестницы или монтаж готового комплекта должны предваряться оценкой имеющихся условий установки конструкции и некоторыми расчётами

• Выбирая конструкцию чердачной лестницы, необходимо учесть параметры помещения, в котором планируется обустроить люк. Важно учесть высоту потолка, его площадь и область, которую может занимать лестница в разложенном виде. Очень важно выбрать правильный уклон лестницы, иначе по ней неудобно, а иногда и опасно будет подниматься на чердак, а также спускаться вниз.

Схема, демонстрирующая оптимальные углы уклона лестничных пролетов для обеспечения безопасной и комфортной эксплуатации. Увы, складные лестницы на чердак не всегда можно «подогнать» под эти показатели

Обратите внимание на предлагаемую схему. Оптимальным углом уклона для безопасности пользования лестницами в доме считается диапазон от 30 до 40 градусов. Для лестниц на чердак или в подвал верхняя рекомендуемая граница крутизны доходит до 45 градусов. Более крутые марши становятся уже весьма небезопасными для повседневного пользования. И особенно в таких условиях, когда подъем по лестнице или спуск по ней сопровождается перемещением тех или иных грузов. А это чаще всего и требуется при эксплуатации чердака, используемого в качестве складского подсобного помещения. (Про жилое – даже не говорим, так как там крутизна, как уже указывалась – не более 40 градусов).

Узнайте несколько вариантов для самостоятельного строительства лестницы в погреб, из нашей новой статьи на нашем портале.

Правда, в случае с чердачными лестницами складной конструкции добиться соответствия оптимальным параметрам –зачастую бывает весьма сложно. Но, во всяком случае, к ним необходимо стремиться. Или же придётся принимать «административные» меры по ограничению пользования лестницей теми членами семьи, для которых она может представлять опасность.

Цены на популярные модели бензопил

Основные линейные параметры лестницы на чердак

Крутизна лестничного марша (угол а) зависит от высоты Н (показана красным цветом). Она, в свою очередь, слагается из высоты потолка в помещении и плюс толщины чердачного перекрытия). Эта величина известна изначально. Второй параметр — это то пространство в помещении, которое лестница может занять в разложенном состоянии (D – синий цвет). По сути — линейная проекция лестницы на плоскость пола. Просчитать этот параметр поможет размещённый ниже калькулятор.

Калькулятор взаимозависимости высоты лестницы, ее крутизны и длины горизонтальной проекции

Перейти к расчётам

Калькулятор позволяет быстро и точно решить прямую или обратную задачу. Имеется в виду, что можно исходя из планируемой крутизны определить, сколько места на полу необходимо предусмотреть для раскладки лестницы. Или же, исходя из наличия свободной площади, заранее определить получающуюся крутизну лестничного марша, чтобы появилась возможность оценить степень его комфортности и безопасности для всех членов семьи.

Теперь, имея в распоряжении параметры высоты и горизонтальной проекции лестницы, несложно рассчитать суммарную длину ее секций, то есть, по сути, общую длину лестницы в разложенном положении (на схеме обозначена зелеными стрелками и буквой L).

Вновь обратимся к онлайн-калькулятору.

Калькулятор расчета длины лестницы на чердак

Перейти к расчётам

• Зная основные линейные параметры лестницы, можно на схеме «расставить» ступеньки для каждой из ее секций. Считается, что для лестниц такого типа оптимальной высотой каждой из ступеней будет 200÷220 мм.
• Не стоит делать проем в потолке под люк слишком большого размера. Чем больше будет площадь проема, тем быстрее помещение будет выхолаживаться, даже при хорошем утеплении и уплотнении пазов. Но, вместе с тем, есть и определенные минимальные размеры этого окна. По ширине оно должно составлять не менее 700÷800 мм, а по длине (по ходу лестничного марша — 1000÷1200 мм.
• Если для выхода на чердак выбрано помещение, в котором потолок имеет высоту в 3000÷3500 мм, то лучше и вовсе от раскладной лестницы отказаться в пользу винтовой, стационарной маршевой конструкции, или же обходиться приставной. Эти варианты будут более безопасны и прослужат длительный срок без ремонта.
• При планировании конструкции важно также учесть особенности открывающего люк механизма. Дело в том, что при раскладывании и складывании лестницы он может немного сдвигаться вперед или, наоборот, назад.
• В связи с тем, что люк вместе с лестницей будет открываться внутрь помещения, необходимо предусмотреть механизм, который позволит открываться ему плавно. Такое открывание реализовано во всех готовых заводских лестничных конструкциях — в них оно обеспечивается посредством специально установленной пружины. Если такого механизма установлено не будет, не исключается вероятность весьма неприятных последствий. При раскладывании лестницы она может просто упасть кому-то на голову, поэтому конструкция будет чрезвычайно травмоопасной.

Сегодня в строительных магазинах можно найти любые механизмы, предназначенные для подобных конструкций, поэтому создать условия для медленного и плавного открывания люка — не составит труда. Если же в магазине ничего подходящего не нашлось, то, изучив принцип работы такого механизма замедления, его можно сделать самостоятельно или же заказать мастеру.

Самостоятельное изготовление и монтаж складной лестницы на чердак

Материалы и механизмы для изготовления складной лестницы

Перейдем к рассмотрению основным материалов и деталей, которые потребуются для изготовления и монтажа складной лестницы на чердак.

• Для того чтобы изготовить люк для размещения лестницы в собранном положении потребуется подготовить брус сечением примерно 50×50 мм и лист фанеры толщиной в 10 мм. Для деталей самой лестницы потребуется хорошо обработанная доска толщиной в 20÷25 мм и шириной 120÷150 мм. Длина досок будет зависеть от рассчитанных линейных параметров лестницы, количества секций и шага установки ступеней.
• Важную роль, как уже говорилось выше, играют механизмы, обеспечивающие амортизацию открывания люка, а также складывание и раскладывание конструкции лестницы.
• Для закрепления люка на коробе, обрамляющем проем, потребуется две мощных петли или же надежная прочная рояльная конструкция.
• Потребуются механизмы, удерживающие люк вместе с лестницей и предупреждающие его резкое открывание, то есть своеобразные амортизаторы. Они могут иметь сложную и простую конструкцию, доступную для самостоятельного изготовления при наличии необходимых инструментов.

Подобные надежные шарнирные соединения для секций раскладной лестницы вполне можно изготовить и собственными силами

• Механизмы, позволяющие складывать и раскладывать секции лестницы, то есть, по сути — шарнирные соединения. Некоторые мастера используют для этой цели обычные мощные дверные петли. Но более удобный, и проверенный временем механизм, представлен на фото. Он состоит из двух металлических полос, с просверленными в них отверстиями для креплений. Подобные шарниры продаются в специализированных магазинах, например, мебельной фурнитуры. Несложно, при необходимости, изготовить их и самостоятельно.

Процесс изготовления складной чердачной лестницы – пошагово

В этом разделе статьи представлена таблица-инструкция, в которой будет подробно рассмотрено изготовление не только самой лестницы, но и механизмов для ее нормального функционирования, а также показан монтаж всей конструкции в проем чердачного перекрытия.

Вот такую раскладную лестницу на чердак вполне способен изготовить самостоятельно «мастеровитый» хозяин дома

Приведенную пошаговую инструкцию вполне можно использовать в качестве руководства для самостоятельного изготовления складной чердачной лестницы, которая может состоять из трех или четырех секций.

Лестница готова — можно переходить к ее испытаниям самим мастером, к проведению инструктажа домочадцев и к последующей эксплуатации.

Установка готового комплекта раскладной чердачной лестницы

Если нет уверенности в собственных способностях, возможности или желания изготовить раскладную лестницу самостоятельно, но навыки работы с инструментами все же имеются, то в наше время можно подобрать подходящий вариант их ассортимента представленных в продаже систем. Ну а потом – провести его монтаж самостоятельно в обустроенный проем.

Можно приобрести готовый комплект складной чердачной лестницы, а затем провести его самостоятельный монтаж

Готовые лестничные системы производители часто рекомендуют устанавливать со стороны чердака, подняв на него комплект в собранном виде.

Далее работы осуществляются в следующем порядке:

Итак, в данной публикации были представлены варианты самостоятельного изготовления складной лестницы на чердак и установки готового комплекта. Поэтому у читателя есть возможность оценить все достоинства и недостатки как одного, так и другого подхода. Основываясь на собственных выводах, и после реальной оценки своих собственных возможностей, можно будет определить, какой способ больше подойдет для конкретного случая.

Читайте интересную и полезную статью на нашем портале — «Накладки на ступени лестницы из ковролина».

И в завершение публикации — интересный видеосюжет, в подробностях демонстрирующий монтаж складной чердачной лестницы производства компании «FAKRO»

Видео: Как самостоятельно установить складную чердачную лестничную систему компании «FAKRO»

с люком, складные, телескопические, установка

Коттеджи, загородные частные дома и дачи часто оборудуют чердаками. Его можно использовать под склад, мастерскую или жилую комнату. Что бы ни подсказала ваша фантазия, для входа в это помещение понадобится надежная и удобная лесенка.

Лестница на чердак может проходить не только снаружи дома, но и внутри. Последний вариант имеет массу преимуществ. Отметим хотя бы то, что попасть туда можно, не выходя во двор.

Листая журналы с фото чердачных лестниц, невольно задаешься вопросом, а насколько реальна чердачная лестница своими руками. Разберемся, как сделать чердачную лестницу своими руками. Сразу отметим, что совсем необязательно, чтобы она была стационарной, ее прекрасно может заменить аккуратная складная чердачная лестница.

Разнообразие конструкций ↑

Отметим наиболее популярные конструкции лесенок на чердак:

• Стационарные. Наиболее удобный в эксплуатации и надежным вариантом, несомненно, является маршевая конструкция с перилами. Однако в некоторых случаях устройство такой лесенки обременительно и даже невозможно, скажем, на малых площадях.

Намного меньше пространства в помещении отнимают чердачные винтовые лестницы. К тому же расход материалов на них гораздо меньше, чем на маршевые.

• Переносные. Стремянки и приставные варианты используют преимущественно для мало эксплуатируемых чердаков, причем в основном в качестве временного решения. Переносные варианты не столь надежны.
• Складные. Это оптимальный вариант установки чердачной лестницы своими руками. Сегодня можно купить готовые комплекты для изготовления чердачных лестниц, фурнитуру, механизм управления, крепежи и многое другое, что максимально упрощает их изготовление.

Поскольку чердачная лестница своими руками, металлическая (алюминиевая) или деревянная чаще всего бывает именно складывающиеся, стоит остановиться на них подробнее.

На заметку

Для чердака более популярны металлические модели, так как они менее подвержены износу.

Использование фурнитуры из пластика позволяет максимально уменьшить трение комплектующих при работе с чердачной лестницей, герметизирует проем, когда лесенка сложена. Утепленный люк для теплого чердака можно получить, заполнив его крышку пенополистеролом.

По способу управления различают ручные, а также автоматические чердачные лестницы с электроприводом.

Рекомендуем

В изделиях с ручным управлением к механизму рекомендуется присоединять груз. При этом процесс сборки лесенки заметно облегчается – во-первых, она как бы затягивается в нишу, а во-вторых, плавно опускается, поскольку вес конструкции компенсируется грузом.

Такая чердачная лестница компактная, прочная и скрытая – она полностью сливается с поверхностью потолка.

• Чердачные лестницы раздвижные.

• Ножничные. Среди популярных вариантов установки чердачной лестницы можно выделить также люки с выдвижным маршем. Их еще называют «гармошкой». Они, конечно, очень удобны, но со временем по мере износа некоторых деталей лестничный марш начинает неприятно скрипеть. Поэтому следует постоянно следить за состоянием рабочих соединений, своевременно всех их смазывать.
• Телескопическая. Такая конструкция имеет множество секций. Они выдвигаются и складываются друг в друга, и сложенная, она почти не занимает места. Как правило, их изготавливают из алюминия, который облегчает конструкцию, обеспечивает изделию жесткость и высокую прочность.

• Раскладная — секционная или шарнирная. Раскладные конструкции могут иметь две, три или четыре секции. Это зависит от их особенностей. Первый сегмент, который жестко закреплен на крышке люка чердака, должен соответствовать ее размерам. Другие секции раскрываются и образуют при этом прямой лестничный марш. Их подвижность обеспечивается за счет специальных петель и шарниров.
• Откидывающаяся. В условиях, когда катастрофически не хватает места, лучшим решением станет откидная лесенка. В сложенном виде конструкция крепится к стене и выдвигается исключительно по мере необходимости.

Размеры ↑

Собираясь купить чердачные складные лестницы, нужно обратить внимание на соответствие размеров: габариты изделия должны совпадать с размерами крышки люка. В противном случае раскладывающиеся элементы заденут люк. Оптимальными принято считать размеры проема, которые соответствуют раздвижной лесенке со следующими размерами: ширина – 0,7 м и длина – 1,2 м. Проем меньшего размера создаст определенные неудобства при подъеме на чердак, а больший размер приведет к росту теплопотерь.

Как установить ↑

Прежде всего для этого понадобятся чертежи и стандартный набор инструментов: ножовка, шуруповерт и другие.

Вариант №1

Как установить простейшую двухсекционную чердачную лестницу своими руками ↑

Конструкцию такого типа можно изготовить за два-три часа. Из материалов нужно запастись:

• четырьмя карточными петлями;
• двумя брусками толщиной в 20–30 мм, которые по длине совпадают с шириной люка;
• саморезами, анкерами, крючками с петельками.

В процессе работы необходима также обычная лесенка, длина которой больше расстояния от пола до уровня люка на чердак примерно на 300 мм.

Рекомендуем

Можно собрать простую приставную конструкция самому: взять две длинные стойки и зафиксировать на них с определенным шагом поперечные ступеньки.

• Монтаж начинают с установки брусков: один из них крепят по верхнему краю лесенки на петлю, другой — жестко крепят по нижней части.

• Отмерив 2/3 от длины изделия, аккуратно делают распил. Полученные сегменты соединяют, используя металлические петли.

Важно

Важно выбрать правильную сторону при закреплении петли, иначе лесенка будет складываться в неправильном направлении.

• По обратной стороне марша закрепляют длинные рейки. Их нужно расположить наискосок. В этом случае ничего не будет препятствовать движению конструкции и ей будет обеспечена достаточная жесткость.
• Верхний брус крепят к стене на анкеры, расположив его непосредственно под проемом.
• Чтобы не дать лесенке самопроизвольно раскрываться, ее нижний сегмент фиксируют на крючок, который закрепляют к стене на соответствующей петле расстоянию. Петлю при этом располагают на косоуре над чертой распила.

Самодельная чердачная лестница такой конструкции имеет большой минус – она со всеми брусьями и элементами крепежа практически на виду. А вот со своими прямыми задачами она справляется на отлично.

Вариант № 2

Как сделать чердачную лестницу с люком на тетивах ↑

Начнем с устройства люка

• Прежде всего определяются с местом устройства люка и рассчитывают для него оптимальные размеры. Его крышка должна свободно и бесшумно закрываться, поэтому проем устраивают по размерам, которые превосходят размеры люка примерно на 0,7–0,9 см по его периметру.
• Деревянный брус сечением 5 * 5 сантиметров делят на части соответственно известным размерам люка.
• На их концах проделывают пазы. Смазав их клеем, имеющиеся куски бруса соединяют в единую конструкцию в форме прямоугольника (квадрата). Соединения необходимо дополнительно усилить саморезами. Для обеспечения жесткости прикручивают косынки.

• К полученному прямоугольнику (квадрату) закрепляют крышку, вырезанную из листа фанеры. Затем проверяют ее соответствие проему.
• Проем выравнивают и в него крепят на петли крышку чердачного люка, предварительно врезав туда обыкновенную защелку.

Переходим к монтажу.

• Точно так же, как и в первом варианте работают с готовой приставной лесенкой. Ее делят на три части следующим образом: первый сегмент должен в точности соответствовать длине люка, следующий – немного меньше, а третий должен покрывать все оставшееся пространство от секций в разложенном виде вплоть до уровня пола.
• Наклон люка чердака отмеряют при помощи малки. Затем полученный угол наносят на обе доски, размечая места расположения ступеней. Чтобы отметки нанеслись равномерно, доски можно скрепить между собой, к примеру, скотчем.
• Отдельные секции собирают на шарниры, поэтому в местах их размещения предварительно просверливают отверстия. Они должны быть с обеих сторон.
• Грани конструкций зашлифовывают.
• В местах, где разместятся шарниры, доски распиливают.

Предлагаем посмотреть фото из слайдера (наведите мышкой на фото, и появится управление стрелками):

Нарезают и отшлифовывают ступеньки.

• В тетивах под них подготавливают углубления.
• Полученные выемки заполняют клеем и вставляют туда ступеньки. Соединения дополнительно усиливаются саморезами.
• Секции укладывают на выровненную устойчивую поверхность и соединяют, используя специальные петли.
• Выполнив проверку работы всех сегментов, деревянные поверхности отшлифовывают и наносят лак.
• Когда он окончательно высохнет, конструкцию устанавливают в проеме чердака. В случае необходимости проводят окончательную подгонку конструктивных элементов.

© 2021 stylekrov.ru

чертежи складных конструкций, монтаж и установка лестницы на чердак

Имея частный дом с чердаком, часто возникает необходимость установки дополнительной конструкции, при помощи которой можно было бы легко забираться наверх для работы на втором этаже дома. Изготовление чердачной лестницы будет самым простым и удачным способом для этого. Использование люка позволит прятать конструкцию, когда в ней нет необходимости, а изготовление самой лестницы своими руками не даст усомниться в качестве и надежности конструкции.

Назначение

В хорошем частном доме во время проектирования чаще всего закладывается чердак. Это нежилое помещение, где чаще всего складываются все ненужные вещи, для которых не хватает места в доме. При желании можно сделать из него полноценный второй этаж. В любом случае, как бы это помещение не использовалось, нужно иметь возможность в него попасть. Самым простым и надежным вариантом является лестница.

Изначально частные дома сооружали с внешними железными конструкциями сбоку, по которым можно было в хорошую погоду достаточно комфортно добраться до чердака. Если же изначально лестницу не делали, то в хозяйстве использовалась простая приставная деревянная конструкция, которая ставилась только в необходимый момент. Минусом любого из вышеупомянутых способов является сезонность – только летом, в хорошую погоду и светлое время суток можно безопасно попасть на чердак и сделать все необходимые манипуляции на нем.

Ввиду таких особенностей многие хозяева дач и собственных домов сооружают чердачную лестницу внутри помещения. Для того чтобы она занимала мало места и не мешала жильцам, чаще всего конструкция имеет складной характер. Чердачная лестница может быть как металлической, так и деревянной, ее можно купить или изготовить собственноручно. Каждый хозяин этот момент решает сам. Чтобы с чердака не дул сквозняк, не попадала пыль и просто не было дырки в потолке, ее закрывают при помощи люка.

Если чердак оборудуют под жилое помещение, то чаще всего возводят стационарную лестницу, чтобы можно было быстро подняться наверх и спуститься вниз. Для нежилой площади логичнее всего будет именно складная конструкция, которая прячется за люком под потолком и может быть доступна в любую минуту. Имея внутри дома вариант подъема наверх, не нужно беспокоиться о погодных условиях или темном времени суток, если есть необходимость что-то взять с чердака или отнести что-то ненужное подальше.

Виды конструкций

Если вы озадачились покупкой или изготовлением лестницы на чердак, то в первую очередь нужно понять, какой тип конструкции подойдет именно вам. Определив место, куда вы установите лесенку, можно понять, насколько габаритной она может быть, сколько места будет занимать, какого типа будет, и только после этого можно предпринимать какие-то более серьезные шаги.

Основными вариантами чердачных лестниц являются:

• складная;
• раскладная;
• выдвижная;
• пружинная;
• телескопическая.

Складные лестницы чаще всего выполняются из металла, потому как этот материал позволяет создать небольшую по габаритам и легко складывающуюся конструкцию. Основным материалом для этого служит алюминий, ввиду своей легкости и хороших показателей прочности. Достоинством этого типа можно назвать универсальность устройства, которое подходит практически под любой тип конструкции дома с самой различной высотой потолка.

Если такой вариант сложить, то конструкция получается небольшая, и за пределы короба, изготовленного для нее, не выходит. Из минусов можно выделить только сложность складывания и раскладки механизма, потому как для данных действий нужна определенная физическая сила. Кроме того, дома сделать такую лестницу очень сложно. Тут каждая деталь должна иметь определенную длину и быть зафиксирована при помощи нужных шарнирных механизмов, потому проще будет приобрести ее в магазине.

Можно сделать складную лестницу и из дерева, но вид она будет иметь совершенно иной. Сделать ее можно самостоятельно без особого труда. Состоять будет она из двух частей. Во время складывания она будет крепиться к более длинной части, а вся лестница никуда не прячется, а приставляется или прикрепляется к стене. В случае с креплением нужно сделать на стене крепежи.

Если же есть необходимость иметь переносную лестницу, то можно сделать очень простой, но надежный механизм, используя брусья и трос. Два бруска выбираются исходя из высоты потолка, готовятся ступени – их должно быть не более четырех, между двумя деревянными будет одна ступень из троса, которыми стягивается вся конструкция во время работы. Ослабляя трос, можно полностью разобрать все и поместить в шкаф или другое место хранения.

Раскладной тип чердачной лестницы отличается типом устройства. Все части конструкции складываются одна в другую и убираются наверх. Тот же принцип используется при раскладке – поочередно раскрывается каждая секция и лестница готов к эксплуатации. Такой вариант работы достигается при помощи шарнирного механизма, который устанавливается с обеих сторон в каждом пролете. Самая верхняя часть крепится к люку, при открытии появляются дополнительные поручни, которые делают конструкцию лестницы более надежной и способствуют легкому и быстрому подъему наверх.

Удобство такого варианта в том, что в сложенном виде лесенка имеет те же габариты, что и короб, в который ее помещают, а значит, не занимает места больше, чем это нужно. При желании, поднявшись наверх, можно и ее убрать, чтобы не мешать другим обитателям дома, если положение люка находится в проходном месте.

Для безопасности на ступенях делаются канавки, которые не дают ноге поехать и человек уверенно держится, поднимаясь наверх или спускаясь на первый этаж дома. В покупных конструкциях это предусмотрено изначально, а планируя собственное изготовление, нужно не забыть о данном нюансе. Тип крепления ступеней в готовых конструкциях имеет название «ласточкин хвост».

Выдвижная лестница может состоять из двух или трех частей, что регламентируется высотой потолков в доме. Принцип действия такого устройства прост – каждая секция выдвигается одна за другой, как будто по рельсам. Верхняя секция должна крепиться к основной балке на чердаке, чтобы конструкция была прочной. Планируя установку такого средства подъема, нужно сделать специальный короб на потолке, в который и будет монтироваться лестница. Важно иметь прочную и надежную конструкцию, иначе есть риск обвала потолка с тем, кто будет подниматься на чердак.

На верхнюю секцию, которая должна быть меньше остальных по длине, крепится крышка люка, и во время складывания всей конструкции идет автоматическое закрытие окошка на чердак. Крепить люк необязательно, его можно закрывать и самостоятельно, после того, как лестница будет отправлена наверх.

Другой вариант выдвижной конструкции имеет две секции. Маленькая крепится к люку, и при его открытии можно свободно получить к ней доступ. Сняв специальные крепления, можно освободить вторую часть и опустить ее до уровня пола, крепко и надежно в него уперев. Чаще всего для этого варианта используют дерево, а не металл. Подъем и опускание люка производится на специальных металлических направляющих складного типа, которые расположены по обеим сторонам.

Если такая лестница покупается, то люк идет уже в комплекте, и он дополнительно оснащен теплоизоляцией, чтобы не пропускать теплый воздух на чердак, а холодный не заходил в помещение. Если данная конструкция сооружается своими руками, то об этих нюансах тоже не следует забывать.

Пружинные лестницы имеют специальные пружинные механизмы, при помощи которых осуществляется фиксация каждого отдела конструкции, что не позволяет им самопроизвольно складываться. За счет них достигается надежность и безопасность устройства для подъема на чердак.

Телескопическая лестница изготавливается из металла и имеет вид направляющих круглой формы, которые складываются друг в друга по принципу телескопа. Ступени сдвигаются плотно друг к другу, и вся конструкция занимает минимум места. Использовать ее очень удобно и просто, с этим справится любой домочадец.

Подъемные системы чердачных лестниц более удобные, чем варианты изделий, которые остаются в комнате. Раздвижная конструкция позволяет быстро достать и сложить изделие, что важно для тех, кто привык работать быстро. Автоматическая система захлопывания люка позволяет избежать неудобной процедуры подъема на высоту до уровня потолка, чтобы дополнительно зафиксировать его, когда лестница была убрана. Если же вы хотите иметь стационарную лестницу, но чтобы она занимала минимум места, то лучшим вариантом будет винтовая конструкция, которая позволит подняться на чердак, совершая кругообразные движения во время восхождения и спуска.

Где разместить?

В доме, где есть чердак, рано или поздно возникает вопрос приобретения лестницы, по которой на него можно будет беспрепятственно попасть. Сооружение такой конструкции для улицы не вызовет особых проблем, хотя и комфорта от использования такого устройства будет немного. Для того, чтобы сделать доступ на чердак быстрым, нужно разместить подъемный механизм прямо в доме.

Первое, о чем стоит позаботиться – это правильный выбор места для этого. Если дом большой, то найти в нем непроходной угол будет не трудно, а вот в небольшом дачном доме нужно будет выкручиваться из положения, когда одно пространство служит и кухней, и спальней и гостиной. В этом случае выбирается самый дальний угол от входа в дом. Если есть коридор, то в нем также можно продумать люк, куда и спрячется лестница.

Имея просторную кухню, можно предусмотреть выход на чердак именно с нее, особенно если там хранится что-то полезное для приготовления пищи. Если нужно спрятать стационарную лестницу, можно отгородить ее от общего пространства комнаты, сделав небольшой коридор, который будет иметь дверь, создавая иллюзию комнаты.

Лестницу можно использовать и как предмет декора, но лучше всего это делать в том случае, когда чердак представляет собой жилое помещение и им достаточно часто пользуются. Складная конструкция будет только затруднять пользование, а стационарная позволит с комфортом подниматься и спускаться людям любого возраста и физических возможностей.

Материалы

Планируя изготовление лестницы на чердак своими силами, важно приобрести все необходимые материалы. Первое, с чего все начинается, это монтаж люка. Это деревянная рама, куда и будет прятаться конструкция. Для изготовления нужно иметь брус 50 на 50 в сечении и фанеру на десять миллиметров. При изготовлении лестницы из дерева нужно приготовить доски толщиной 20-25 миллиметров и шириной 120-150 миллиметра.

Чтобы определить длину досок, нужно уже знать, какой именно будет конструкция – раздвижная, складная, сколько в ней будет секций. Рассчитывается материал для ступеней, продумывается расстояние между ними и толщина материала. Что касается люка, то важной составляющей хорошей его работы являются комплектующие, которые отвечают за амортизационные качества в момент открывания и закрывания. Чтобы закрепить люк на коробе, потребуются петли. Они непременно должны быть мощными, чтобы справляться со своей задачей множество раз.

Важными комплектующими являются и механизмы, которые помогают удерживать люк вместе с лестницей. Эти своеобразные амортизаторы можно приобрести или сделать вручную, если есть в наличии подходящий инструмент. Еще один важный элемент – это шарниры, которые помогают сложить и разложить лестницу. Эта фурнитура продается в любом мебельном магазине, потому не должно возникнуть проблем с их приобретением. Металлическая основа всех важных элементов позволяет не сомневаться в надежности и качестве готового продукта и смело пользоваться им многие годы.

Чтобы сделать лестницу с люком самостоятельно, нужно иметь следующие инструменты:

• ножовка по металлу;
• пистолет для работы с монтажной пеной;
• шуруповерт с битами или комплект отверток;
• саморезы разной длины и ширины;
• рулетка достаточной длины;
• карточные петли;
• бруски толщиной от 20 до 30 миллиметров.

Размеры

Расчет нормативов для изготовления лестницы на чердак давно выведен, потому нужно лишь применить его для своего помещения. Ширину марша следует выдержать на уровне 650-1100 миллиметров, а высоту сделать не более 350 сантиметров. Если делать конструкцию более высокой, то ее надежность будет значительно ниже.

Планируя количество ступенек, не стоит их делать больше пятнадцати штук. Если ситуация того требует, то можно увеличить количество, но предварительно все конструкция укрепляется. Оптимальным расстоянием между ступенями является пятнадцать или двадцать сантиметров. Сама ступень должна быть не менее двух сантиметров в толщину.

Наиболее правильным углом постановки чердачной конструкции будет шестьдесят или восемьдесят градусов. Больший угол существенно снизит безопасность использование лестницы. Для маленького угла потребуется совсем немного места, что является существенным преимуществом.

Продумывая конструкцию, важно учесть вес, который будет находиться на лестнице во время использования. Это не только килограммы хозяина дома и его родственников, но и любые предметы, которые нужно поместить на чердак или снести вниз. Стоит позаботиться о том, чтобы ступени не скользили, иначе можно с них слететь и травмироваться.

Проем в полотке изготавливается по размерам готовой лестницы и люка, который крепится к ней. Важно максимально точно рассчитать каждый миллиметр и утеплить вход на чердак, чтобы с него в дом не попадал холодный воздух.

Пошаговое изготовление

Если вы решились делать лестницу на чердак своими руками, то первое, о чем стоит позаботиться, это чертежи и создание проекта. Самодельная конструкция не представляет ничего сложного, если подойти к процессу ее воплощения правильно.

Первым делом нужно подобрать все необходимые инструменты и приобрести материалы, которые точно понадобятся в работе. После этого будет идти монтаж простой приставной лестницы, с помощью которой можно будет работать с потолком и делать в нем нишу для люка.

Как только место для восхождения на чердак было определено, нужно вырезать прямоугольное окно в потолке и заняться сооружением крышки люка. Для этого нужно использовать брус 5 на 5 сантиметров, который разрезается, исходя из габаритов готового отверстия в потолке. Когда конструкция будет скреплена, сверху набивается фанера в десять миллиметров толщиной. Когда все готово, нужно примерить получившуюся крышку, и если вы подошло, ее нужно закрепить при помощи петель.

Как только установка люка завершена, можно приступать к изготовлению лестницы. Сделать это самому просто, особенно если был выбран вариант складной конструкции. Для этого нужно использовать приставную лестницу, к которой с обеих сторон прикручиваются брусья. Внизу нужно закрепить их надежно, а сверху фиксация идет на петли. Далее вся лестница распиливается на две части – верхняя большая, нижняя в два раза меньше.

Для того, чтобы такую лестницу не повело, нужно сделать дополнительные планки жесткости, которые набиваются по диагонали.

Две части складной конструкции нужно соединить при помощи петель. Верхняя часть всей лестницы крепится к люку анкерами, а нижняя складная часть крепится крючком, что предотвращает ее самостоятельное открывание. Готовый подъемный механизм прижимается к стене и фиксируется.

Можно изготовить чердачную лестницу из трех частей, которая будет складываться и прятаться в люк. Для этого приставную лесенку делят на три части, первая из которых имеет размеры люка, вторая меньше первой, а третья имеет длину, которой хватит для постановки ее на пол. Все части должны фиксироваться петлями, работу которых нужно тщательно проверить. Лестницу нужно хорошо отшлифовать и покрыть лаком.

Полезные советы

Для того чтобы сделать чердачную лестницу, необязательно обладать уникальными навыками и быть настоящим мастером, нужно просто правильно подойти к работе и делать все правильно и качественно. Создание подъемного механизма не отнимет много сил и времени, если разработать четкий план действий и заручиться поддержкой членов семьи.

Установить лестницу можно только тогда, когда готовы все элементы. Необходимо хорошо укрепить люк, чтобы под тяжестью конструкции он не рухнул на пол через какое-то время. Как только основные работы будут окончены, придет время для не менее важных работ. Утеплить крышку люка нужно обязательно, если дом используется весь год.

О том, как сделать складную чердачную лестницу, смотрите в следующем видео.

Как сделать чердачную лестницу своими руками

Любой хозяин обеспокоен рациональным использованием своего жилища. Сейчас домовладельцы акцентировали внимание на чердачные помещения, обустраивая их как зоны отдыха или жилые помещения. Многие думают, что построение такого сооружения довольно нелегкое дело дело. Все зависит от сложности конструкции и ее масштабов. Но в большинстве случаев, такая работа под силу большинству рукодельцев, которые хотят сделать все своими руками за недорого.

Как сделать чердачную лестницу своими руками не прилагая особых усилий

Необходимо разобраться в типах конструкций чердачных лестниц, чтобы выбрать нужную для себя. На сегодняшний день на рынке предоставляют широкий выбор лестниц, подбор которых нужно осуществлять сугубо индивидуально. Вопрос о том, сложно ли сделать чердачную лестницу встает остро.

Различают несколько типов чердачной лестницы:

1. Складывающаяся;
2. Раздвижная;
3. Ножничного типа;
4. Переносная.

Складывающаяся лестница- общеизвестный вид чердачных сооружений. Преимущество ее состоит в ее компактности и удобном пользовании. Механизм ее состоит из 3-4, а иногда и больше частей. Это зависит от настраиваемой высоты, которую легко настроить индивидуально, добавляя или убирая отсеки.

Раздвижная лестница — механизм, который состоит из двух комплектующих и устанавливается непосредственно на люк. Они оснащаются перилами безопасности, что есть большим плюсом в плане безопасности. Для ее корректной работы, нужно заблаговременно осуществить замеры проема и отталкиваясь от этих показателей осуществить монтаж данной лестницы. Плюсом можно отметить ее малые габариты и простое обслуживание.

Лестница ножничного типа характеризуется сложным механизмом, который в точности повторяет движение обычных ножниц. Такая лестница складывается как гармошка, это обеспечивает компактность и удобство пользования. Из-за своего конструктива, такие лестницы бывают не только механические, но также на электроприводе и пневмо тяге.

Переносные лестницы используют как временное решение для доступа к месту, которое редко посещаются. Несмотря на то, что это дешевый вариант, такие лестницы довольно опасные в пользовании.

Как сделать чердачную лестницу быстро и дешево

Как сделать чердачную лестницу своими руками из дерева быстро и дешево — вопрос, которым задается каждый мастер. Но как бы все не казалось сложным, сделать лестницу для чердака самому довольно не проблематично. Стоит понимать, что добится идеального внешнего вида будет добится сложно, но если потратить на это достаточно времени и сил, можно получить потрясающий результат.

При составлении плана выполнения работ и разработки самого чертежа лестницы, необходимо прежде всего руководствоваться преждевременными замерами люка и так же учитывать внешние факторы которые могут повлиять на ресурс постройки.

Лестница может быть установлена как на улице так и внутри помещения. Важно выбрать материал, который, ляжет в основу взведения конструкции. Для изготовления каркаса чердачной лестницы своими руками, на улице нужно эксплуатировать арматурное или любое другое стальное крепление. Такое сооружение будет стойким к внешним факторам (дождь, снег, изменение температуры и т.д), что позволит гарантировать качество выполнения работ. В помещениях лучше всего монтировать лестницы из дерева или композитных материалов. Такой материал более легкий и удобен в эксплуатации. Из-за легкого веса, не нужно укреплять люк, что послужит дополнительным сбережением денег.

Изготовить чердачную лестницу самостоятельно — довольно не быстрый процесс. Для поэтапного рассмотрения возьмем для примера построение чердачной лестницы простой конструкции.

Что для этого необходимо:

1. Нужно на готовую обычную не складную лестницу закрепить по горизонтале два бруска. Верхний брусок требуется закрепить на петли,а второй крепко понизу.
2. Распиливаем лестницу на две части, при учете того, что верхняя половина должна быть длиннее.
3. Двумя рейками по диагонали требуется придать жесткость конструкции.
4. Производим соединение двух половин лестницы петлями.
5. Нижнюю половину лестницы нужно крепить крюком на стене, чтобы она не раскрывалась.

Такая самодельная деревянная чердачная лестница подходит идеально для хозяйственных помещений. Ведь такое сооружение не славится своим эстетичным видом.

Сделать самому чердачную лестницу в домашних условиях-легко

Изготовление чердачная лестница на дому без требуемого инструмента — проблематичное занятие. Качество выполнения работы зависит от инструментов.

Для изготовления чердачной лестницы следует иметь такие инструменты:

• Пила по дереву;
• Отвертки различного типа;
• Саморезы и гвозди;
• Гаечные и разводные ключи;
• Измерительная лента;
• Шарниры;
• Угломер.

Вопрос о том, каким образом можно установить лестницу для чердака используя минимум инструментов можно считать закрытым. Так как для ее установки понадобятся инструменты, которые есть в гараже у каждого хозяина.

Чердачная лестница — это Маст-хэв

Лестницы для чердака- общеизвестное решения для расширения жилищного пространства. С ее помощью можно без проблем подготовить на крыше своего дома зону отдыха или помещение где можно будет с пользой провести время. Довольно часто можно встретить хозяйственные помещения с выходом на чердак. Это делается с целью практичности и рациональной эксплуатации полезного пространства в постройке.

Как произвести монтаж используя минимум материалов, для удешевления комплекса работ- вопрос постигший каждого хозяина. Можно выделить основные материалы, без которых невозможно будет произвести работы.

Материалы которые потребуются в работе:

• Древесные бруски;
• Петли;
• Шарниры;
• Арматура;
• Листы из стали;
• Болты и гайки;
• Древесные рейки;
• Канат.

Лестница на чердак своими руками

Любое помещение в доме может и должно быть оборудовано оптимальным образом для проживающих людей. Это касается и чердака. Чердачная лестница, сделанная своими руками, становится отличным примером правильного использования пространства и сил для организации пространства внутри помещения.

Подъем на чердак включает в себя непосредственно лестницу, специальный люк для проникновения и систему рычагов для фиксации установленного пролета. Чердачная лестница, сделанная своими руками, позволяет сэкономить средства и обеспечить отличное качество конструкции.

Классический вид выдвижной лестницы на чердак

Вариантов, как сделать лестницу на чердак, предостаточно. Поэтому от вас зависит выбор оптимального решения и его реализация.

Как сделать люк на чердак своими руками

Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками.  Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

Изготовление люка для чердачной лестницы включает в себя следующие работы:

1. Разработка чертежей
2. Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
3. Подбор необходимых материалов и инструментов.
4. Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
5. Сборка рамки люка и надежная фиксация всех элементов.
6. Изготовление крышки из остатков покрытия пола.
7. Декоративное оформление и комплекс изоляционных работ.

В результате вы получаете оборудованный люк, который легко закрывается на время.

Люк в закрытом положении практически не выделяется на фоне потолка

Складная лестница на чердак своими руками

В большинстве случаев конструкция лестницы на чердак представляется именно так. Чердачная лестница, которая может свободно складываться, выглядит удобно и практично, экономя пространство без ущерба функциональности.

Самостоятельное изготовление такого вида лестницы довольно сложное и трудоемкое, но при правильной подготовке и пошаговом выполнении вполне осуществимое. Из инструментов для изготовления чердачной лестницы складного типа вам понадобятся следующие:

• Ножовка
• Пена монтажная
• Шуруповерт (желательно электрический)
• Отвертка
• Анкерные болты
• Саморезы разного диаметра
• Петли для крепежа
• Рулетка.

Перед началом производства чердачной лестницы следует позаботиться о наличии лестницы приставной, которая послужит основой для работы. Складная лестница может быть изготовлена всего за 1 день, при наличии всех материалов и инструментов.

Этот вариант конструкции объективно наиболее популярный, на что есть свои причины:

1. Складная лестница позволяет существенно сэкономить пространство.
2. Элемент легко складывается и предельно прост в эксплуатации.
3. Гармоничное вписывание в любой интерьер.
4. Быстрая скорость изготовления.
5. Высокая прочность и длительный срок эксплуатации.

Если вам удастся сделать складную лестницу в точности с запланированными размерами, то получите эффектный и эффективный элемент в обустройстве дома.

Стандартные размеры

Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

1. При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
2. Высота 280 см: 60х120 и 70х120 см.
3. Высота до 280 см: 60х120, 70х120 и 70х130 см.

Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

Чертеж

Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.

Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат. Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки).

1. Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
2. Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
3. Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

Установленная рама и монтированный люк в открытом положении

4. Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
5. После монтажа рамы в корпус вставляется крышка люка.
6. На направляющих делают пазы для лестниц.
7. Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
8. Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

Монтаж ступеней на основания

9. Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

Металлические петли для соединения элементов конструкции

10. Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
11. Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.

Лестница из нескольких секций в собранном состоянии

Посмотрите, как можно сделать лестницу на чердак на наглядном примере

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
5. Определяется точный угол с помощью малки.
6. Раздвиньте создаваемый механизм на установленный угол.
7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
8. Используя лобзик отрежьте этот участок.
9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
11. Также с помощью струбцин можно добиться точного расположения отверстий.
12. После того, как отверстия для болтов созданы, в готовое помещается болт.
13. Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Варианты лестниц

Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

— складная лестница на шарнирах

Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

Складная лестница на шарнирах

— простая деревянная лестница на тетивах

Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на тетивах и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

Деревянная лестница на тетивах

— откидная лестница из двух частей

Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

Откидная лестница

— раздвижная чердачная лестница — выдвижные марши на чердак

Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

Раздвижная лестница

— лестница на чердак с улицы своими руками

Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

Лестница с улицы

 Фотогалерея чердачных лестниц

Сегодня в сети можно найти большое количество конструкций лестниц для чердака. Сделать их своими руками может каждый, так что бояться не стоит — нужно просто хорошо подготовиться и сделать.

Лестница на чердак своими руками — это отличный способ сделать дом удобнее, а походы на чердак настоящим удовольствием. Конструкция обладает небольшим набором технических сложностей — поэтому изделие часто делают своими руками. Базовые правила для того, кто решил сделать чердачную лестницу самостоятельно:

• Внимательно составляйте чертеж на основании полученных размеров и личных пожеланий.
• Подбирайте инструменты и материалы лучшего качества.
• Внимательно осматривайте все соединительные элементы и стыковочные части.
• Чаще проверяйте элементы лестницы, чтобы предотвратить дефекты и своевременно их устранить.

Лестница для подъема на чердак легко декорируется и отлично вписывается в стиль любого помещения. Удобные ручки и надежная фиксация формирует идеальный вариант подъема на верх, что является отличной альтернативой стандартной неподвижной лестницы.

Складная лестница на чердак своими руками из дерева (+ фото) | Своими руками

ДЛЯ ВАННЫ С ПРЕДУПРЕЖДАЮЩЕЙ ЛЕСТНИЦЕЙ. КУПИТЬ ГОТОВЫЕ НЕ ДОПУСКАЕМЫЕ СРЕДСТВА, ПОЭТОМУ Я БЫЛА ЕЕ АБСОЛЮТНО НАПРАВЛЯЮ. Как оказалось, это несложно.

Определено с местом для люка, в потолке вырезан проем 125х70 см под будущую лестницу. Из бруса сечением 50х50 мм и фанеры толщиной 10 мм сделан люк (он будет крепиться к лестнице), его размеры подобраны с учетом зазора 8 мм со всех сторон.Из уголка листового металла и железной планки изготовили два механизма (фото 1) для фиксации люка в проеме и надежно зафиксировали его (фото 2)

В моем случае лестница состоит из трех секций. Определив ее общую длину, отрежьте два одинаковых куска дюймовой доски шириной 100 мм, которые я затем разделю на секции боковины. Затем я рассчитал длину первой откидной секции, которая будет прикреплена к люку — она ​​должна быть немного короче, чем ее длина, чтобы поместиться внутри.

Длина второй части должна быть немного меньше первой, оставшейся части — третьей секции. Рассчитав малый * угол наклона открытого люка (он определяет уклон трапа), переместили его на заготовки (фото 3).

Далее при помощи молочка разметил по всей длине место крепления ступенек. Я соединил концы обеих досок малярной лентой так, чтобы все отметки совпали (в зеркальном отражении), и просверлив сверлом d 25 мм просверлил отверстие (фото 4), в котором позже будут крепиться петли петель.Распиленные стыки.

Из дюймовой доски шириной 100 мм вырезать ступеньки, отделить их и закруглить углы. В боковинах по разметке я выдолбил стамеску глубиной 5 мм для ступенек и с помощью саморезов и клея собрал все три секции.

Из металлической планки 25х4 мм сделал необходимое количество петель петель для лестницы (фото 5). Положил первую и вторую секции на ровную поверхность, прикрутил к ним петли. Затем собрал и прикрепил третью часть лестницы (фото 6).

Для надежности установил на люк дополнительный крепеж (см. Основное фото) из металлической полосы шириной 20 мм и уголком. Этот узел остается согнутым под небольшим углом при раскрытии, но сохраняет нагрузку.

Я разобрал всю конструкцию: деревянные части покрыли двойным слоем лака, а металлические части загрунтовали и покрасили из баллончика.

После высыхания собрал конструкцию и закрепил на люке при помощи металлических уголков.

Смотрите также: Как сделать складную лестницу своими руками

Складная лестница на чердак своими руками — фото

* Майлар и слесарные инструменты для обозначения и измерения углов, рисования параллельных линий.Он состоит из двух частей, скрепленных зажимным винтом.

© Автор: Павел Никифоров, Пенза. Фото автора

ВИДЕО НА ЗАМЕТКУ: ЗАКРЫТЬ В ПОТОЛОК СВОИМИ РУКАМИ

ЛЕСТНИЦА НА ЧЕРДАК СВОИМИ РУКАМИ — СОВЕТЫ И ОТЗЫВЫ ДОМАШНИХ МАСТЕРОВ И МАСТЕРОВ

Хочу рассказать, как я сделал Лаз с веранды на чердак. Лестницу нашла случайно, но вы можете сделать и деревянную самостоятельно.

Опишу как его монтировать, он у меня на петлях, разборный.На фото 1 он вертикально висит на стене и никому не мешает, а на фото 2 он в рабочем состоянии.

Как закрепить петли? Я прибил к ободу детали два уголка 5 × 5 см и приварил к ним два крючка из прутьев диаметром 10-12 мм. В крепление для петли вставлены крючки — лестницу при необходимости легко снять.

Нижний шарнир проделал следующим образом: в нижнем конце трапа просверлил отверстия и вставил болты МХNUMX.

Гайки не сильно перекручиваются, их можно поставить пополам.Взял два штекетина (длина зависит от желаемого уклона) на болтах, они свободно вращаются.

Штакетина может быть соединена гвоздями по ширине лестницы. Да и сама лестница не должна доходить до 2-3 этажа, см.

ЛЕСТНИЦА К ЧЕРАДЕКУ СВОИМИ РУКАМИ

© Автор: В.Швырев

СКЛАДНАЯ ЛЕСТНИЦА НА Мансарде СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Сделайте складную лестницу на чердак своими руками. Как сделать лестницу на чердак своими руками. Монтаж секций и установка лестницы

Пространство между потолком и крышей в частных домах мансардное… Используется хозяевами для хранения вещей, дает возможность осмотреть и отремонтировать кровельный пирог изнутри. Установленную откидную лестницу для попадания на чердак можно сделать своими руками. Переносные конструкции, такие как лестница, не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости и большую часть времени складывается, будет оптимальной моделью для небольшого пространства.

1. По месту установки:
   • на открытом воздухе — монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
   • внутренний — находится в доме.
2. По конструкции:
   • монолитно — винтовой или маршевый;
   • переносно-приставные, лестницы;
   • складной — раздвижной, складной, ножничный, складной.

Монолитные конструкции обеспечивают полную безопасность при подъеме на чердак. Но они делают помещения полезной площадью. Портативные модели удобны как временный вариант, но для постоянного использования не подходят из-за повышенного риска травм. Лучшим выбором считается складная лестница, занимающая минимум места.Такую конструкцию часто прикрепляют к люку, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить деньги.

Особенности складных конструкций

У моделей-трансформеров

есть несколько вариантов, из которых вы можете выбрать ту, которая подойдет вашему дому. При проектировании изделия следует учитывать не только габариты, но и особенности конструкции. Минимальное количество секций лестницы должно составлять 3 штуки. Модель из 2 частей потребует значительного увеличения размеров чердачного люка.Складную лестницу опускают вручную, используя груз против веса, или автоматически, с помощью электропривода.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, которые вставляются друг в друга. Материал для него — алюминий, который отличается легкостью, прочностью и устойчивостью к коррозии. Он компактный, функциональный, прослужит долго, но своими руками сделать такое изделие сложно. Возможность установки на готовый люк.

Ножницы модели изготовлены из металлических деталей.Он складывается по принципу гармошки. У прочной конструкции с удобными ступеньками есть один недостаток — со временем на стыках появляется скрип. Своевременная смазка точек крепления поможет предотвратить проблему.

Лестница ножничная надежна и имеет красивый внешний вид

Складная лестница не займет ни единого лишнего сантиметра. Сложно спроектировать и установить. Ее ступеньки крепятся к шнурку с помощью петель для карточек, а в сложенном состоянии раскладывающаяся модель закрепляется на стене.

Лестница выдвижная чердак состоит из нескольких секций, верхняя часть жестко прикреплена к люку, по размеру равна крышке. Остальные секции соединяются с помощью специальной фурнитуры и петель. В разложенном виде они образуют ровный лестничный марш … Изделие легко привести в рабочее положение благодаря его мобильности. Разница между телескопическими и раздвижными моделями заключается в способе выдвижных секций. В первом случае они размещаются друг в друге, а во втором перемещаются с помощью роликов наружу по направляющим.

Конструкцию для подъема на чердак следует устанавливать в месте, где она не будет мешать, обычно в коридоре или коридоре. Складная и раздвижная лестница адаптируется к стандартным размерам, которые разработаны с учетом требований безопасности:

• угол наклона конструкции 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
• оптимальная ширина лестницы 65 см;
• рекомендуемое количество ступеней 13-15 штук;
• Длина конструкции должна быть около 3.5 м, при увеличении теряет жесткость и прочность, усложняются процессы опускания и подъема;
• расстояние между ступенями, удобное для передвижения — 19,3 см;
• лестница, сделанная своими руками, рассчитана на нагрузку до 150 кг;
• безопасная толщина ступеней 1,8-2,2 см;
• горизонтальные штанги монтируются параллельно полу, для безопасности дополнены противоскользящими накладками.

Чердачный люк также имеет стандартные размеры, его параметры 120х70см, они обеспечивают беспрепятственный проход и минимальные тепловые потери.

Материалы для изготовления

Требования к прочности и массе предъявляются к материалам, из которых лестница изготовлена ​​вручную. Конструкция для частого использования из-за быстрого износа не из дерева. Металл — лучший вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Комбинация материалов снижает общий вес лестницы, прикрепленной к люку. Ступени изготовлены из более светлого дерева. Используются бруски из твердых пород дерева толщиной около 2 см.Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя снижает трение деталей. В сложенном состоянии конструкция крепится к люку, что исключает самопроизвольное выпадение.

Технология изготовления простой складной конструкции

Если люк расположен у края потолка, то для подъема можно своими руками установить откидную лестницу из двух секций, которая будет упираться в стену. Основой дизайна может стать готовое изделие; на его трансформацию уйдет около двух часов.

Простая складная лестница, которую легко сделать вручную

Инструментов для работы:

• отвертка;

Рулетка

• ;
• ножовка.

Материалы:

• деревянные бруски размером 2×3 см;
• петель для карточек;

Саморезы

• ;
• крючок и петля.

1. Возьмите две планки, равные ширине лестницы. Один крепится петлями к верхнему краю, а второй прочно фиксируется снизу, обеспечивая устойчивость разложенной конструкции.
2. Используемая лестница разделена на две части — одна из них составляет 2/3 длины, а вторая — 1/3. По намеченной линии выполняется аккуратный срез тетивы.
3. Петли металлические прикручиваются для соединения секций. Обратите внимание на то, как расположена фурнитура. Следует следить за тем, чтобы низ лестницы загибался под верх.
4. На стене под чердачным проемом закрепляется штанга, к которой крепится откидная конструкция.
5. Для надежной фиксации в сложенном положении возле разреза вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинством такого изделия является простота изготовления своими руками, а недостатком — открытое расположение.

Производство люков

Если складную лестницу поставить на открывающуюся крышку, она не будет видна из помещения и не будет мешать внутреннему пространству. Простые чертежи помогут определиться с габаритами люка и изделия. Обмерив стороны прохода на чердак, приступают к сборке люка своими руками.

Необходимо подготовить следующие материалы:

• прутков сечением 50х50м;
• лист фанеры 10 мм;

Клей

• ПВА;

Крепеж

• ;
• дверная защелка с ручкой.

Из бруса вырезаются две части, равные длине проема и две равные его ширине (120х70 см). Каждый край блока обрезается на половину ширины. Эти участки промазываются клеем ПВА и склеиваются в прямоугольник. Чтобы сохранить точную диагональ, к раме прикрепляют прямоугольные фанерные треугольники, называемые косынками. После высыхания клея планки дополнительно соединяются саморезами, а косынки снимаются. К заготовке прикручивается подготовленный лист фанеры.Конструкция впишется в проем. Чтобы люк оставался закрытым, в него вырезают дверную защелку … У фурнитуры есть удобная ручка, с помощью которой люк открывается.

Монтаж механизма открывания

Изготовление механизма открывания люка своими руками — довольно сложный процесс, облегчающий задачу, достаточно приобрести готовый продукт в магазине.

Тем, кто решил собрать всю конструкцию самостоятельно, необходимо подготовить металлический уголок, две планки и лист металла.

Чтобы не ошибиться с размером петель, их изначально вырезают из картона. Примерив, приступаем к работе с металлом.

1. На металлической планке обозначены места для крепления по шаблону.
2. Просверливаются отверстия под болт диаметром 10.
3. Детали собраны и прикручены. Маленькая измеряет выбранный угол фиксации лестницы, а затем детали раздвигаются на нужную величину.
4. На металле обозначен участок, который при опускании закрывается уголком.Эта область обрезана. После удаления излишков детали обрабатываются для придания эстетичного вида.
5. Второй механизм должен быть идентичен уже изготовленному. Для точного совмещения отверстий детали соединяются хомутом и просверливаются.
6. Вставив болты во второй механизм, он выравнивается по образцу, срезая лишний металл.
7. Готовые механизмы открывания устанавливаются вручную на люк .
   Они создадут упор, зафиксировав складывающуюся конструкцию под нужным углом.

Установка второго шарнирного механизма, поддерживающего люк посередине, обеспечит равномерное распределение нагрузки. Вам понадобятся: две металлические полоски шириной 2 см, уголок и кусок металла. Уголок служит опорой для механизма при открывании. К одной части приваривается кусок металла, в который упирается вторая часть. При опускании люка петля раздвинется, принимая на себя часть веса конструкции.

Лестница деревянная, своими руками

Проще всего сделать конструкцию из дерева, материалом будет доска из 2х штук.5х10 см. Изделие состоит из трех секций, первые две по длине равны люку, а размер последней — это расстояние, оставшееся до пола.

Длина секций обозначена на двух досках, из которых изготовлена ​​тетива. Метки должны быть зеркальными, поэтому перед работой заготовки соединяются скотчем. В обозначенных местах просверливаются отверстия для петель, после чего распиливаются доски. Все деревянные детали отшлифованы и покрыты двумя слоями лака, чтобы они выглядели привлекательно.Металлические петли перед установкой покрывают грунтовкой и краской своими руками.

Для крепления ступеней с внутренней стороны тетивы вырезаются отверстия глубиной 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап — соединение трех секций в общую конструкцию с помощью петель. Проверив возможность изгиба деталей, лестницу крепят к люку. К нему крепится верхняя часть изделия анкерами.Складная лестница на чердак готова.

В контакте с

В большинстве частных домов чердаки и чердаки являются эксплуатируемыми помещениями. И, чтобы попасть на первый этаж, конечно, нужна лестница.

Типы чердачных лестниц — типы устройства и конструкции

Чердачные лестницы могут располагаться как снаружи, так и внутри здания. Преимущество второго варианта — удобство использования. Чтобы попасть на чердак, не нужно выходить на улицу, так как зимнее время года очень важно.Кроме того, при отсутствии выхода на улицу чердак не контактирует с холодным воздухом, что значительно снижает теплопотери.

По конструкции различают следующие типы чердачных лестниц:

1. Монолитные:
2. Складные чердачные лестницы:
   • ножничные;
   • складной или рычажный;
   • лестницы телескопические или раздвижные;
   • складной.
3. Портативный:

Переносные лестницы обычно используются как временный вариант соединения этажей.Их используют при строительстве дома или для доступа к редко используемым чердакам. Они не отличаются безопасностью.

Самыми удобными, конечно же, являются традиционные монолитные лестницы с широким маршем и перилами. Но далеко не всегда удается разместить массивную конструкцию, ведущую на чердак — там может просто не хватить места.

В этом случае лучшим вариантом станет выдвижная мансардная лестница. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места.Большое разнообразие дизайнов позволит выбрать подходящий именно вам вариант.

Складная лестница-трансформер

Складная чердачная лестница изготавливается из дерева и металла (алюминия). Комбинация этих материалов дает наилучшие результаты. Лестничный марш изготавливается из дерева для уменьшения веса конструкции, а пружины, механизмы и крепеж — из металла для обеспечения жесткости изделия. Конечно, есть и чисто металлические модели.

Используйте древесину твердых пород для деревянных моделей.Толщина бруса должна быть не менее 2 см. Не следует использовать дерево при слишком интенсивном использовании складной лестницы, поскольку это приводит к быстрому износу. В этом случае лучшим вариантом будет металлическая мансардная лестница.

Также пластиковые фитинги используются для предотвращения трения компонентов во время трансформации и для закрытия отверстия при складывании продукта. Крышка люка заполнена пенополистиролом и обеспечивает хорошую теплоизоляцию.

Складная мансардная лестница открывается вручную или автоматически с помощью электропривода.Часто при ручном приводе к механизму прилагается груз, что значительно облегчает процесс сборки, как бы втягивая лестницу в нишу и, наоборот, плавно ее опускает, компенсируя вес изделия.

Основные требования к такой продукции — компактность и прочность. Немаловажна и эстетика модели — хорошая лестница-трансформер должна сливаться с потолком.

Стандартные размеры чердачных лестниц:

• ширина лестничного марша.Оптимальная ширина около 65 см;
• Высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, и падение с такой высоты может привести к серьезным травмам. Процесс ее опускания или подъема тоже будет неудобным. В этом случае все равно придется остановить свой выбор на монолитной лестнице;
• количество ступеней. Обычно равно 14 или 15;
• расстояние между ступенями.Считается, что оптимальная ширина ступени — 19,3 см. При большем или меньшем значении лестницу будет неудобно пользоваться;
• толщина ступеней находится в пределах от 18 до 22 мм;
• угол наклона лестницы. Стандартным значением считается значение от 60 до 75 градусов. При большем уклоне пользоваться лестницей будет опасно, при меньшем — изделие займет слишком много места;
• складная чердачная лестница должна выдерживать не менее 150 кг;
• Ступени должны быть параллельны полу и не скользить, либо к ступеням необходимо приклеить противоскользящие накладки.

При покупке складной мансардной лестницы необходимо учитывать, что параметры изделия должны соответствовать габаритам крышки люка, иначе складывающиеся детали будут касаться проема. Оптимальным люком считается раздвижная лестница шириной 70 см и длиной 120 см. С меньшим отверстием подниматься неудобно. Если размеры люка слишком велики, то возможны большие тепловые потери. Поскольку чердак — неотапливаемое пространство, необходимо обеспечить хорошую тепло- и пароизоляцию.

При выборе угла наклона лестницы на чердак важно учитывать, чем меньше угол, тем больше необходимо сделать габариты чердачного люка и тем больше места занимает лестница в разложенном виде.

Раздвижная чердачная лестница — выдвижные марши на чердак

Ножничная лестница
Как правило, они полностью металлические. Их еще называют «гармошкой», что прижилось благодаря тому, что конструкция складывается в виде гармошки.А механизм трансформации напоминает скользящий токоприемник трамвая и имеет форму параллелограмма или овала.

Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью металлическая, при некачественной сборке или со временем лестничный марш начинает скрипеть. Избежать этого можно, периодически смазывая выдвижную лестницу.

Телескопическая лестница

Телескопическая лестница состоит из множества выдвижных секций, которые складываются одна в другую.Изготовлен из алюминия, что способствует облегчению конструкции и прочности. На отечественном рынке мансардная раздвижная лестница встречается довольно редко и не пользуется большой популярностью.

Складная лестница на чердак — секционная и шарнирная

Складная лестница может состоять из двух, трех или четырех секций в зависимости от конструкции. Первый колен имеет длину, равную размерам крышки люка, и жестко закреплен на ней. Два других сегмента открываются и образуют ровный лестничный пролет.Секционные лестницы настолько универсальны благодаря специальным петлям и петлям.

Лежащая лестница

Если вы очень любите порядок, страдаете от недостатка места и у вас второй этаж или чердак, выдвижная лестница может стать отличным вариантом для удовлетворения всех потребностей сразу. Идея такая: большую часть времени конструкцию складывают и крепят к стене, и только вечером, когда нужно подняться в спальню, вытаскиваете ее.

Ступеньки крепятся к веревке с помощью карточных петель.В сложенном виде конструкция крепится к стене. Лежащая конструкция не очень востребована в силу своей сложности, но в дальнейшем в статье мы все же расскажем, как это сделать самому.

Складная мансардная лестница своими руками

Вариант №1 — простое строительство из 2-х секций

Чердачная лестница своими руками изготавливается в течении 2-3 часов. Для изготовления мансардной лестницы нам понадобится:

• ножовка по дереву;
• рулетка;
• лестница, высота которой будет примерно на 30 см больше расстояния до потолка;
• четыре карточных петли с шириной косоуров;
• две планки, длина которых равна ширине люка и еще две планки, длиннее первой примерно на 20 см.Толщина брусков 2-3 см;
• Саморез, анкер, крючок с петлей.

Прикрепляем одну из коротких планок к верхнему торцу лестницы на петлях, другой жестко фиксируем к нижней части. Две рейки прикреплены к лестничному маршу наискосок, чтобы они не мешали передвижению. Они добавят жесткости всей конструкции.

Далее отмеряем 2/3 длины лестницы и делаем аккуратный надрез. Затем соединяем обе части петлями.Важно прикрепить петли с правой стороны, чтобы лестница складывалась в нужном направлении, как показано на фото.

Верхняя планка крепится к стене сразу под люком. Чтобы откидная лестница на чердак не открылась, ее крепят к стене с помощью крючка. Петля ввинчивается в косынку рядом с разрезом, а крючок прикрепляется к стене.

Недостаток данной модели в том, что она остается видимой. Этого можно избежать, если использовать изделие более сложной конструкции, в котором секции крепятся к крышке люка.Посмотрим, можно ли сделать такую ​​мансардную лестницу своими руками.

Вариант №2 — люк на чердак с лестницей

Мы расскажем, как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентична продаваемой в магазинах. Вот такая складная мансардная лестница у нас должна получиться.

Как сделать люк на чердак своими руками — основа складной лестницы

Сделать люк на чердак можно из подручных средств.Сначала определим расположение и размер проема, а потом сделаем люк. Допустим, размер лестницы 125 на 70 см. Затем, чтобы вырезать люк, прибавьте к этим размерам по 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

Из материала вам потребуются:

• четыре стержня 50х50 мм — два коротких и два длинных;
• Лист фанеры 10мм (в нашем случае используются две панели — к сожалению, цельного листа под рукой не оказалось).

На концах планок делаем надрезы на половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Чтобы диагональ не уходила, следует использовать временные косынки из фанеры 4 мм. После этого их снимаем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру фиксируется саморезами ПШ). Далее примеряем в проем.

Для того, чтобы люк хорошо закрывался и снаружи не было замков, в крышку врезаем дверную защелку.Наша упаковка гласит «усиленная». Для открытия защелки воспользуемся старой ручкой (можно использовать любое приспособление цилиндрической формы), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

Механизм чердачной лестницы с люком — шарнирно-сочлененный без пружины

Настала очередь самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем тяжелым путем и все сделаем сами.

Для начала нарисуем на картоне чертёж чердачной лестницы с примерным углом, на который должен открываться люк.Вырежем детали из картона и примерим их на конструкцию. Таким образом, длину петель можно отрегулировать достаточно точно.

Думаю, у всех в гараже есть железные уголки, планки и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

• один уголок;
• кусок листового металла;
• две полосы разной длины.

Разметим отверстия под петли, расстояния до которых мы предварительно оценили опытным путем, и просверлим под болт М10.Собираем, не затягивая крепко болты. Маленькой отмеряем нужный угол открывания люка и толкаем будущий механизм на выбранный угол. Отметьте на металле участок, который перекрывает угол при открытии, и вырежьте его лобзиком.

Приводим металлические полосы в надлежащую форму, отрезая лишнюю длину и закругляя концы. Так они не будут касаться угла и мешать друг другу. Собираем весь механизм обратно. После того, как мы удалили часть металла, угол стал упираться и останавливаться в нужном положении.

Итак, один механизм готов, приступаем к изготовлению второго. Очень важно, чтобы получилось точно так же, но в зеркальном варианте. Для этого каждую пару деталей скрепляем струбцинами и просверливаем необходимые отверстия.

После того, как одно отверстие будет вырезано, вставьте в него болт и просверлите второе.

Затем, закручивая обе детали болтами, выравниваем их по длине.

Так мы делаем все детали.

На выходе должны быть два полностью идентичных механизма.

Теперь установим механизмы на люк и примерим на лестничной клетке. Оказалось, что еще при проектировании сборки мы ошиблись — не учли высоту крепления на балке перекрытия. То есть деталь просто вылезла из перекрытия. Из-за чего пришлось установить временные решетки.

Регулируем люк так, чтобы он хорошо открывался и не касался стенок проема.

Теперь давайте создадим еще один простой механизм для поддержки всей конструкции.Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусок металла, в который будет упираться вторая полоса. Делаем опорную площадку из угла.

В результате должна получиться петля, которая при открытии люка остается слегка изогнутой и при этом удерживает груз. Впоследствии этот узел нужно будет установить таким образом, чтобы он полностью разложился, когда изготовленные ранее механизмы будут раскрыты по максимуму.Тогда нагрузка, создаваемая сочлененной лестницей, будет равномерно распределяться между ними.

Деревянная лестница своими руками на тетивах

Лестница на чердак своими руками сооружается из деревянных досок … Тетива и ступени будут вырезаны из дюймовой доски шириной 100 мм. Длина первой секции сделана по размеру люка, вторая такая же или немного меньше первой, но с учетом того, что в процессе трансформации она не должна касаться потолка.Третий участок равен расстоянию, которое осталось до пола.

Маленькой измеряем угол наклона люка в открытом положении и переносим на доску, тем самым размечаем ступеньки. Далее отметьте длину секций.

Плотно прижимая доски друг к другу и скрепляя их молярной лентой, переносим всю разметку на вторую доску (линии должны быть в зеркальном отображении). С помощью пера 25 просверливаем отверстие, где впоследствии будет располагаться шарнирный шарнир.

Теперь внимание , мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второй паз должен быть на внешней стороне досок, как отмечено на фото.

Для более эстетичного вида шлифуем все края фрезером.

На тетивах лестницы делаем небольшие углубления (5 мм) для ступенек. С помощью клея и саморезов ПШ собираем все детали вместе. Это должно выглядеть примерно так, как на фото.

Многие хотят жить в уютном загородном доме с мансардой или мансардой. При проектировании и строительстве такого жилья возникает вопрос об удобном и безопасном подъеме на второй этаж. Поэтому стоит присмотреться к нюансам изготовления лестницы на чердак.

Особенности:

Мансардная лестница необходима не только в доме с мансардой, она потребуется даже в том случае, если чердак не используется для проживания — для выхода на крышу, ремонтных работ, прокладки коммуникаций.Его существует множество видов и конструкций, но главное, чтобы он обеспечивал удобный спуск и подъем, был безопасен.

Один из самых простых вариантов — мансардная лестница, расположенная снаружи дома. Сделать его элементарно, но в холодную погоду забираться на чердак будет не очень комфортно, а выходящий на улицу проем чердака будет пропускать холодный воздух, что в целом увеличит теплопотери внутри жилого дома.Поэтому лучше сразу выбрать проект лестницы на чердак изнутри.

Пространство на чердаке можно использовать по-разному. Может служить полноценной гостиной, мастерской, кладовой. В зависимости от своего назначения стоит выбирать тип мансардной лестницы. Если доступ на чердак требуется несколько раз за сезон, то можно обойтись простейшей раскладной моделью из дерева или алюминия, а если наверху находится спальня или детская, то обязательно стоит сделать прочную и удобную. конструкция с люком и перилами.

Задача изготовления лестницы на чердак своими руками для опытного мастера не так уж и сложна, главное заранее выбрать ее вид, форму, расположение и предварительно создать чертежи с размерами. Самые простые складные варианты изготавливаются за один день, более сложные модели с поручнями и двумя пролетами можно построить за 2-3 дня. Чаще всего вход на чердак оформляется в коридоре, на веранде, но его можно встроить и в любое другое жилое помещение.

видов

Все типы чердачных лестниц условно можно разделить на переносные и стационарные.Переносные варианты — это обычные стремянки, которые крепятся к чердачному люку и используются по прямому назначению. Постоянно спускаться и подниматься по ним не принесет особого удобства, особенно детям или пожилым людям, к тому же они небезопасны. Их преимущество заключается в том, что они просты в изготовлении, не занимают много места в комнате, если они не востребованы, то их можно просто убрать на любое свободное место.

Переносные лестницы чаще всего используются как временные (при строительстве или ремонте), в дальнейшем лучше всего построить более надежный и удобный вариант.

Складная конструкция обычно изготавливается из алюминия, так как она прочная и легкая. Внизу опорные балки для устойчивости, ширина может достигать 65 см. Шаг ступеней обычно 10–20 см, секций может быть одна или несколько. Самая длинная — 4-х секционная модель, но такой высоты обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Складная чердачная лестница по механизму разборки может быть:

• выдвижной;
• ножницы;
• рычаг;
• складной.

Раздвижная алюминиевая лестница на чердак хороша тем, что ее можно легко расширить до нужной длины и надежно закрепить, а в сложенном виде занимает очень мало места, ее можно прислонить к стене или поставить на чердак. Все подобные конструкции легко найти в строительной кладовой, поэтому вам даже не придется ничего делать самому.

Еще один вариант — крепление самодельной лестницы с откидной частью. Его можно установить на потолочную дверь или люк, после чего он легко складывается и раскладывается.Секций может быть 2–3, в разложенном состоянии он оказывается жестким и неподвижным. Для установки его каркаса и ступеней использовано твердое дерево, а для механизма крепления и складывания — металлические детали. При грамотном проектировании и кропотливой работе такая конструкция может быть автоматической, очень удобной и полностью безопасной.

Интересным вариантом компактных конструкций, которые крепятся изнутри к чердачному люку, являются ножничные лестницы. Чаще всего их делают целиком из металла, а при открывании створок на чердаке раскладывают гармошкой или токоприемником трамвая.Рама очень легкая, легко прикручивается к деревянному люку. Недостаток — через некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому нельзя забывать периодически их смазывать.

Телескопическая чердачная лестница — выдвижного типа. Состоит из множества алюминиевых трубок, которые сложены одна в одну. В сложенном виде занимает мало места и легко крепится к чердачному люку. Для его расширения предусмотрена специальная ручка.Но такие модели не очень популярны.

Очень распространенный вариант — лестницы монолитные, то есть они не разборные и не переносные. Хотя такие подъемные конструкции занимают больше места, они прочные, не требуют движущихся частей и могут прослужить более десяти лет. Они могут быть выполнены из качественной древесины, оборудованы перилами, а пространство под лестницей можно использовать с максимальной пользой.

Однопролетная монолитная лестница — самая простая в изготовлении , но она может подниматься слишком круто, что создает неудобства при регулярном использовании.Наиболее удобная конструкция может быть с двумя пролетами, расположенными перпендикулярно или параллельно друг другу. Проблема только в том, что он займет максимум места. Для экономии места многие мастера возводят в небольшом помещении винтовые лестницы.

Монолитные лестницы на чердак или чердак с одним или двумя пролетами изготавливаются из дерева, но есть и модели с металлическим каркасом с деревянными ступенями. Чаще всего их делают в укромном, невостребованном месте комнаты. Хорошим решением будет разместить их у стены или в углу комнаты.

Материалы

Чердачная лестница может быть металлической или деревянной. Для раздвижных и складных конструкций лучше использовать металл, который будет меньше изнашиваться при постоянном трении деталей.

Чаще всего выбирают алюминий, который отличается легкостью, прочностью и не вызывает коррозии.

Лестничная фурнитура включает петли, болты, пружины, которые могут быть изготовлены из нержавеющей стали.

Стационарную и монолитную лестницу на чердак лучше всего делать из дерева. Легко обрабатывается и застегивается. Обычно выбирают лиственные породы: дуб, бук, сосну. Материал необходимо хорошо просушить, обработать лаком и антисептиком. Для каркаса и ступеней берутся бруски толщиной не менее 2 см.

Фитинги

При установке деревянной монолитной лестницы для крепления деталей нужны только обычные гвозди. Для вариантов раздвижного или наклонного потолка потребуются более сложные аксессуары. Чтобы открыть чердачный люк, понадобятся металлические уголки и планки, петли, петли, болты или саморезы.Количество деталей подбирается в зависимости от длины лестницы и количества секций.

Установка

В качестве примера изготовления удобной и безопасной лестницы на чердак можно рассмотреть устройство трехсекционной складной модели, которая опирается вверх на люк потолка. Его можно построить самостоятельно практически в любом загородном доме с деревянными потолками высотой до 280 см.

Делается поэтапно в несколько этапов.

• Для начала нужно сделать чердачный люк.Проем в потолке может быть любого размера, например, 80х70 см. Сам люк должен легко открываться и выдерживать конструкцию сложенной лестницы. Для его изготовления берутся бруски 5х5 см и фанера толщиной 1 см. Нарезанные по размеру проема бруски соединяются клеем и саморезами; для жесткости можно усилить каркас металлическими уголками. Затем к нему при помощи тонких гвоздей прибивается фанера.
• Далее необходимо установить люк на перекрытие перекрытия с помощью петель, чтобы он открывался и закрывался легко и плавно.На этом этапе важно правильно выбрать и установить шарнирный механизм. На чердаке должно быть достаточно места для откидываемого люка. Если в помещении под крышей холодно, то стоит дополнительно утеплить чердачный люк, положив между слоями фанеры какой-то утеплитель, обшив края резиновым уплотнением, чтобы не было зазоров.

• После этого нужно сделать саму лестницу. Для него берется доска 2х10 см, вырезаются участки необходимой длины.Ступени нужно крепить не под прямым углом, а под наклоном в соответствии с углом наклона самой лестницы, то есть в разложенном состоянии они должны лежать горизонтально.
• Далее секции скрепляются металлическими петлями таким образом, что всю конструкцию можно легко раздвинуть и сложить. Собранная лестница из трех секций крепится к люку металлическими уголками.
• Затем вы можете прикрепить удобную ручку, защелки или замки к двери чердака.

Еще один пример мансардной лестницы в деревянном доме, которую вы можете сделать самостоятельно — это стационарное монолитное сооружение с одним пролетом. Место для нее нужно выбрать в углу комнаты, чтобы одна сторона лестничного марша упиралась в стену. Поскольку подъем будет довольно крутым, лучше всего оборудовать лестницу деревянными перилами. Для каркаса и ступеней подбираются дюймовые доски шириной 10 см.

Ступени обрезаются шириной 650 см , шаг между ними должен составлять 10-15 см, длина будет зависеть от высоты потолка.Для перил можно взять полированные балки 5х5 см. Установка происходит на анкеры или саморезы. При необходимости на чердачный проем монтируется люк, который открывается при помощи петель с петлями.

Преимущества данной конструкции в том, что она проста в сборке и установке, имеет приятный внешний вид, легко разбирается при ремонте.

Не рекомендуется монтировать деревянную лестницу длиной одной секции более 3,5 м, так как это страдает ее жесткостью, конструкция имеет риск обрушения.В частном доме с высокими потолками лучше использовать монолитный вариант с 2-3 пролетами. Если высота этажа большая, а места мало, то есть хороший вариант винтовой лестницы. Но такие конструкции не очень удобны, велик риск падения.

Лестницу на чердак с улицы также можно сделать стационарной, примыкающей к стене деревянного дома. Но этот вариант подходит только для теплого климата или если он используется нерегулярно.Часто такие проекты используются в домах с мансардой для дополнительного входа в горницу. Если возможности построить прочную и красивую внутреннюю конструкцию не позволяют, а чердак нужно использовать регулярно, то можно создать самый простой временный уличный вариант.

Для удобства использования ступеньки должны иметь шаг не более 20 см, но ставить их не следует слишком часто. Оптимальная высота 19,3 см.

Если они деревянные, то их толщина должна быть 18-22 мм, в противном случае существует опасность обрушения лестницы.В здании высотой до 280 см количество ступеней однопролетной лестницы составит 14-15 ступеней.

Оптимальный угол наклона складной или однопролетной лестницы составляет 60-75 градусов. Если меньше, значит крутизна подъема слишком велика, пользоваться становится неудобно и опасно. Если уклон больше, то конструкция будет занимать много места в комнате. В целом рассчитано, что для комфортного подъема общая длина пролета в такой модели должна быть на 35 см больше высоты от пола до потолка.

Расчет показывает, что оптимальная длина ступеньки должна быть не менее 65 см, тогда по ней можно свободно передвигаться. Но если позволяет место, вы можете увеличить это значение. Складная или однопролетная деревянная лестница должна выдерживать 150 кг. Ступени должны быть шириной не менее 20 см, тогда на них будет удобно наступать.

Есть возможность купить готовые откидные механизмы для чердачных лестниц. Но при этом необходимо правильно учитывать их размеры, чтобы они в сложенном виде помещались в проем потолка, надежно прикреплялись к люку, а в разложенном виде находились как раз на высоте комнаты.

Если такой подъем на чердак решено сделать полностью самостоятельно, то стоит создать подробный чертеж с размерами, расчетом возможной нагрузки, сделать смету, включая строительные материалы для каркаса, ступеней и перил, фурнитуры и т. Д. крепеж, утеплитель для люка.

В отличие от поручня, из гладкого полированного дерева ступеньки лучше не делать. В этом случае поверхность будет очень скользкой и высока вероятность падения, особенно при использовании версии с высокой крутизной или винтовой версии.Если древесина все еще слишком гладкая, лучше всего наклеить на ступеньки противоскользящие наклейки.

Удачные примеры и варианты

Лестница ножничная на чердак проста в установке и относительно дешевая. Но при подъеме не так комфортно, да и вид не очень привлекательный.

Красиво смотрится складная деревянная лестница, прикрепленная к люку. Как видите, механизм снабжен специальной ручкой, поэтому никаких лестниц и табуретов не требуется.

Прекрасный вариант монолитная конструкция из дерева с оригинальными ступенями, которую можно изготовить и собрать своими руками.

• 1 Требования к конструкции
• 2 Варианты
• 3 Размеры
• 4 Выбор сиденья
• 5 Размеры
• 6 Выбор материала
• 7 Форма
• 8 Начало работы
• 9 Двухсекционная лестница
• 9.1 Технология производства
• 10 Изготовление складной лестницы на тетивах
• 11 видео
• 12 Фото
• 13 Схемы

Если в ближайшее время вы намереваетесь переделать чердак в функциональное помещение, то перед началом работ следует подумать, где установить лестницу и как это сделать.Здесь же установят потолочную дверь или люк. Вы можете заказать или купить такую ​​конструкцию, но давайте узнаем, как сделать лестницу на чердак своими руками. Так вы существенно сэкономите свой семейный бюджет и приобретете новые навыки, которые вполне могут пригодиться вам в будущем.

Раньше чердачные лестницы делали снаружи, но вряд ли кого-то обрадует перспектива подняться в это помещение через улицу в мороз или дождь. У многих есть потолочная дверь на чердаке, чаще всего в коридоре, и при необходимости подняться на чердак используют лестницу.Но это тоже неудобно, если приходится делать это на чердаке, например, в кабинете или комнате отдыха. Для цивилизованного человека лучшим выбором будет установка стационарной или складной лестницы. Если у вас нет места для первого варианта, то второй вам вполне подойдет.

Требования к конструкции

Требования к конструкции

Какой бы вариант лестницы вы ни выбрали, он должен соответствовать требованиям безопасности. Конструкция должна обеспечивать безопасный проход на чердак и быть достаточно прочной.Винтовые лестницы занимают сравнительно мало места и очень привлекательны, однако пожилым людям будет очень сложно подняться по такой конструкции.

Если площадь коридора или прихожей, где будет установлена ​​лестница, позволяет, лучше сделать проем достаточно широким, чтобы можно было установить хорошую стационарную лестницу.

Чем больше будет проем под лестницей на чердак, тем больше будут теплопотери, если, конечно, речь не идет об отапливаемом чердаке.

Стационарная лестница

Поручни и перила обеспечивают достаточную безопасность для человека, поднимающегося по лестнице. Поэтому по возможности делайте дизайн именно с этими элементами. Поскольку в нашем случае речь идет о лестнице самостоятельного изготовления, также важно обработать ее специальными средствами, повышающими огнестойкость конструкции. Особенно это актуально при изготовлении деревянных лестниц.

Показатель грузоподъемности не должен быть маленьким, так как при необходимости подъема на чердак тяжелого груза необходимо учитывать и собственный вес.Итак, оптимальная грузоподъемность — 260 кг.

Разновидности

Разновидности

Чердачные лестницы делятся на следующие типы:

• Монолитные. Они могут быть маршевые и винтовые.
• Складная. Бывают рычажные, ножничные, складные, выдвижные или телескопические.
• Переносные стремянки или лестницы.

Переносные виды на лестницу — это временный вариант для соединения этажей. Если вы планируете использовать чердак в редких случаях, то лучшим вариантом будет пристроенная конструкция.Но при обустройстве чердачного пространства для зоны отдыха или для игр детей нужно сделать более надежную лестницу.

Лестница

Чаще всего в жилых домах нет места для устройства массивной конструкции. Поэтому неудивительно, что при обустройстве мансарды наибольшим спросом пользуются выдвижные лестницы и их раскладные собратья. Они занимают мало места, безопасны, удобны и просты в использовании.

Размеры

Чердачная лестница имеет стандартные параметры, соблюдая которые можно сделать действительно надежную и удобную в эксплуатации конструкцию:

• Ширина марша должна составлять 65-110 см.
• Высота лестницы до 3,5 м. Это связано с тем, что падение с такой или большей высоты чревато травмами, а жесткость высокой конструкции будет намного меньше.
• Среднее количество ступеней 15.
• Высота подступенка — 19 см.
• Толщина ступеней 1,8-2,2 см.
• Угол наклона от 60 до 75º. Это связано с тем, что угол меньше 60 ° потребует много места, а угол больше 75 ° опасен.
• Если вы собираетесь делать складную лестницу, то она должна выдерживать до 150 кг.
• Ступеньки не должны быть скользкими. Устанавливаются параллельно полу.

Выбор сиденья

Выбор сиденья

Если вам нужно сделать лестницу самостоятельно, то важно определить расположение лестницы — внутри или снаружи, если вы выберете первый вариант, то в каком помещении будет проем для подъема на чердак? Важно, чтобы лестница не мешала домочадцам.Поэтому устанавливать его на кухне или в спальне нецелесообразно.

Если чердачное пространство не будет интенсивно использоваться, то лестницу для подъема на нее можно сделать в гостиной. Лучше, чтобы лестница на чердак в этом случае была закрытой или автономной. В такой ситуации очень удачный вариант — складная лестница.

Размеры

Если вы будете делать складную лестницу, то учитывайте ее размеры в сложенном и разложенном виде. Измерьте расстояние от пола комнаты, где будет установлена ​​лестница, до потолка.Определитесь с шириной лестницы, количеством ступенек, углом наклона. Запишите все данные на бумагу, что поможет вам составить максимально точный чертеж. Ошибки в расчетах могут привести к нежелательным последствиям. Например, лестницей будет неудобно пользоваться и возрастет риск получения травм.

Ступени должны быть параллельны полу. Двери не должны открываться на лестничный пролет.

Выбор материала

Выбор материала

При изготовлении лестницы из дерева все детали необходимо обработать антисептиками во избежание гниения готового изделия.После сборки можно будет окрасить конструкцию любым подходящим по цвету лаком / краской. Обычно чердачные лестницы делают из сосны. Этот материал выбирают большинство самоделок, так как с деревом работать легче, чем с металлом.

Если вы все же решили работать с металлом, то используйте материалы с гальваническим покрытием. Такой металл не ржавеет. Такие конструкции очень прочные. Так можно сэкономить место, оцинкованные элементы тонкие, а значит не занимают много места.

Для предотвращения трения металлических деталей друг о друга следует использовать пластмассовые детали.Таким образом, за счет сменных боковых пластиковых вставок будет предотвращено скольжение.

Форма

Особенность чердачной лестницы — ее форма. Он должен быть эргономичным, компактным, комфортным и удобным. В маленькой комнате нелепо будет смотреться общий дизайн. В достаточно большом помещении — ограничений нет, хотите установить компактную лестницу, а хотите сделать стационарную массивную.

В зависимости от доступной площади и личных предпочтений лестница будет одно-, двух- или трехмаршевой.Если от пола до потолка не более 3 м, то самой простой одномаршевой конструкцией вполне можно обойтись. Но, если хотите быть оригинальнее, то сделайте лестницу, состоящую из двух пролетов.

Чтобы однопролетная конструкция выглядела интереснее, сделайте ее арочной. Ступени можно сделать в виде расходящихся лучей.

Начало работы

Начало работы

Если замеры производились вами, а чертежи намечены, то пора составлять смету материалов.Итак, чтобы самому сделать чердачную деревянную лестницу, следует запастись: Винтами

• .
• Отвертки.
• Рулетка.
• Ножовка по дереву.
• Набор ключей гаечных.
• Пенополиуретан.
• Транспортир.
• Петли.

В качестве опоры лестницы используются боковые и вертикальные балки. Величина допустимых нагрузок на конструкцию полностью зависит от прочности основания.

Лестница двухсекционная

Лестница двухсекционная

Одна секция данной конструкции откидывается вверх.В собранном виде двухсекционная лестница не скрывается, а остается на виду. Это допускается, если выход на чердак устроен в гараже или другом рабочем помещении. При оформлении дома в соответствующем стиле в коридоре также будет хорошо смотреться двухсекционная лестница. Для его изготовления вам потребуются следующие материалы:

• Рулетка.
• Обычная деревянная лестница.
• Ножовка по дереву.
• 4 штанги толщиной 2-3 см, 2 из них должны соответствовать ширине люка, а 2 должны быть на 20 см длиннее люка.
• 4 шт. карточные петли, соответствующие ширине косынки.
• Крепеж.

Косоур является основанием лестницы, на которой уложены ступени.

Технология изготовления

Технология изготовления

Сначала необходимо соединить короткий блок петлями с верхним концом лестницы, другой аналогичный блок следует жестко закрепить на нижней части лестницы. Чтобы в итоге конструкция была надежной, возьмите 2 рейки и прибейте их наискосок с обратной стороны лестничного марша.В этом случае эти действия следует проводить, чтобы эти армирующие рейки не мешали движению по лестнице.

После этого нужно отмерить 2/3 общей длины конструкции. Измерения производятся снизу. Лестницу следует распилить в обозначенном месте. Эти части конструкции впоследствии будут соединены петлями для карточек, которые прикреплены к задней части лестницы. Таким образом, конструкция легко складывается.

Верхняя штанга закреплена под люком.Благодаря крючку и петле ваша лестница не откроется случайным образом. Итак, крючок нужно прикрепить к стене, а петлю — к планке.

Изготовление складной лестницы на тетивах

Изготовление складной лестницы на тетивах

Процесс изготовления складной лестницы состоит из следующих этапов:

Чтобы ускорить процесс изготовления мансардной лестницы, все работы выполняйте вместе с партнером. Это также поможет предотвратить травмы при работе на высоте.

Основные моменты изготовления мансардной деревянной лестницы были описаны в этой статье. Если у вас возникнут вопросы по теме, обязательно задайте их нашему специалисту. Хотели бы вы дополнить статью или дать полезные дополнительные рекомендации? Оставляйте свои комментарии.

В предоставленном видео вы можете узнать о других тонкостях изготовления мансардной лестницы:

На фото представлено несколько вариантов мансардной лестницы:

Лестница на чердак с улицы

Лестница над входом

Оригинальная лестница

Складная лестница

Стационарная лестница

Типы складных лестниц

Расчет винтовой лестницы

Чертеж деревянной лестницы

Схема лестницы

Схема определения высоты и уклона лестницы

В большинстве случаев чердак используется для хранения старых и неиспользованных вещей.Раньше мало кто решался использовать его в качестве жилого помещения. Сегодня в погоне за каждым квадратным метром многие переделывают чердак, превращая его в гостиную. Соответственно, мансардная лестница в этом случае играет ключевую роль. В этой статье мы рассмотрим изготовление этого предмета мебели с разных ракурсов, а также узнаем, какие виды лестниц на чердак существуют.

Устройства и виды конструкций

Лестницы устанавливаются как снаружи, так и внутри дома.Последний вариант имеет гораздо большие преимущества. Чтобы попасть на чердак, необязательно идти через двор. Следует выделить несколько типов лестничных конструкций:

Монолит.

Складная мансардная лестница.

• Складной.
• Ножницы.
• Телескопический.
• Складной или рычажный.

Портативный.

Что касается последнего варианта, то такие лестницы часто используют как временные конструкции.Например, они применимы в тех случаях, когда чердак приходится использовать реже. Переносные лестницы не так надежны.

Если говорить о надежности, то, конечно, нельзя не отметить монолитные лестницы, у которых широкий марш и надежные перила. Но если у вас небольшая комната, то разместить ее будет практически невозможно. В таких условиях идеальная лестница — выдвижная. Он отличается простотой использования, безопасностью и эргономичностью.

Лестница складная складная

В основном, лестницы-трансформеры делают из металла или дерева.Если эти два материала совместить, результат будет очень приличным. Например, лестничный марш изготовлен из дерева, а из металла — важные детали: крепеж, механизм и пружины. Дерево осветлит всю конструкцию, а металл добавит прочности. Для изготовления деревянных элементов лучше использовать твердую древесину.

В некоторых случаях можно использовать пластмассовые фитинги. В процессе трансформации пластик снижает трение. По способу открывания лестницы складные бывают ручными и автоматическими.К лестнице прикреплен груз для легкого открывания вручную.

Основные требования к складным лестницам-чердакам — компактные размеры и прочность. Не менее важную роль играет эстетический вид здания.

Лестница раздвижная с выдвижными маршами

Ножничные лестницы очень популярны. Его изготовление осуществляется только из металлических деталей. По-другому его называют «гармошкой». Но у них есть ряд отрицательных качеств. Например, через некоторое время лестничный марш издает неприятный скрип, так как некоторые детали изнашиваются.Но этого можно избежать, если своевременно смазать каждый рабочий стык.

Лестница телескопическая

Конструкция этого типа состоит из выдвижных секций. В сложенном виде занимает мало места, так как детали собраны друг в друга. Они сделаны в основном из алюминия. Телескопическая лестница отличается высокой прочностью.

Секционные и шарнирно-сочлененные

Может иметь 1-4 секции. Первый закреплен на крышке. Последующие секции связаны между собой и образуют единый лестничный марш.Они оснащены петлями и специальными петлями.

Складной

Если у вас нет свободного места, у лестницы есть явные преимущества. В большинстве случаев он складывается в стену. При необходимости его можно вытащить. При помощи карточных петель ступеньки закрепляются на веревочке. В сложенном виде прячется в стене.

Общие требования к чердачным лестницам

Следует отметить типоразмеры таких конструкций:

• Допустимая ширина марша — 650 мм.
• Не рекомендуется делать лестницы высотой более 3000 мм. Это повлечет за собой меньшую жесткость конструкции, в результате чего может произойти авария. Помимо прочего, слишком высокую конструкцию будет проблематично сложить.
• Ступени в количестве от 13 до 15 штук.
• Между ступенями должен быть зазор не более 19,3 см. В противном случае эксплуатация лестницы будет затруднена.
• Ступенька должна быть толщиной от 1,8 до 2,2 см.
• Стандартный угол наклона 60–75 °.
• Вся конструкция должна выдерживать вес до ста пятидесяти килограммов.
• Расположение ступеней только параллельно полу. Для полной безопасности к ним можно приклеить противоскользящие накладки.

Также следует отметить размер люка. Стандартным считается размер 120 × 70 см. Если проем меньше, подниматься будет неудобно. При большом размере люка будут большие потери тепла. Если ваш чердак не будет отапливаться, то люк обязательно должен быть паро- и теплоизолированным.

Расположение мансардной лестницы

Лестница не должна мешать проживанию в доме. По этой причине установка лестницы на кухне или в спальне будет нецелесообразной. Поэтому его можно разместить, например, в коридоре, холле. Выбранная комната должна быть подходящего размера. В некоторых случаях такую ​​лестницу используют как деталь интерьера, поэтому в некоторых случаях ее можно не скрыть. Рекомендуется сделать предварительный чертеж лестницы в вашем интерьере.

Изготовление лестницы из двух секций

Если вы хотите сделать простую лестницу без сложных механизмов, то двухсекционная лестница идеально подойдет. Для его изготовления вам понадобится:

• Ножовка по дереву.
• Рулетка.
• Лестница.
• Петли для карточек по ширине косынки — 4 шт.
• Балка — 2 шт. Толщиной 2-3 см. Длина должна быть равна ширине люка.
• Петли, винты, крюк и анкер.

С помощью петли к верхнему концу лестницы крепится короткая планка. Второй, аналогичный сегмент планки, внизу. Их нужно закрепить наискосок, иначе они будут мешать передвижению. Такая конструкция будет достаточно жесткой. После этого отмерьте 2/3 лестницы и сделайте аккуратный надрез. С помощью металлических петель соедините две детали.

Петли должны быть надежно закреплены, иначе лестница откроется в неправильном направлении.

Теперь прикрепите верхнюю планку к стене под люком.Чтобы лестница в сложенном виде не открылась, можно воспользоваться крючком. Для этого прикрутите петлю рядом с разрезом, а крючок на соответствующем расстоянии в стену. Мансардная двухсекционная лестница готова!

Одним из недостатков такой конструкции является то, что она всегда видна. Но если приложить немного больше усилий, то можно своими руками построить лестницу, которая будет спрятана в люке.

Лестницу прячем за люком

У этого типа лестницы три секции, но в этом случае она будет удобно расположена в люке.Прежде всего определитесь с его расположением. Например, проем имеет размеры 120 × 65 см. Затем, чтобы предотвратить теплопотери, люк следует разрезать на 7–8 мм шире с каждой стороны. Для работы вам понадобится следующий материал:

• Пруток сечением 50 × 50 мм — 2 длинных и 2 коротких.
• Фанера толщиной 10 мм.
• Фанера толщиной 4 мм для изготовления платков.
• Клей ПВА.
• Саморезы.

В конце каждого батончика сделайте наполовину выпивку по его толщине.После этих мест промазываем клеем и соединяем все в пазу между собой прямоугольником. Для прочности можно дополнительно закрутить саморезами. Чтобы у фанеры 4 мм получилась точная диагональ, вырежьте косынку.

Когда клей высохнет, снять косынки и прикрутить фанерный лист саморезами 10 мм. Теперь примерьте конструкцию в проеме. Если все идет хорошо, значит, замеры были произведены точно.

Для эстетичного вида врежьте дверную защелку в крышку.При помощи прикрученной ручки можно будет открыть люк защелки.

Лестничный механизм с люком — шарнирно-сочлененный без пружины

Одним из важных компонентов складной чердачной лестницы является механизм открывания. Самый простой способ — купить. Но если вы хотите сэкономить семейный бюджет, вы можете сделать это самостоятельно.

Для этого вам необходимо:

• Уголок — 1 шт.
• Кусок листового металла.
• Две полосы разной длины.
• Болт М10.
• Дрель.
• Малка.
• Лобзик.
• Teski.
• Зажимы.

Технология производства:

1. Первым делом делаем рисунок лестницы на картоне. В этом случае укажите примерный угол ее наклона в открытом состоянии.
2. Теперь вырежьте из картона пример конструкции и отдельные детали. Это позволит вам подобрать петлю правильной длины.
3. Измерьте отверстия для петли на металлических планках.Расстояния измеряются по предварительным замерам. Отверстие сделано под болт М10.
4. Соберите эти детали вместе и слегка затяните.
5. Теперь измерьте желаемый угол, используя скос. Затем переместите механизм на нужный угол.
6. Отметьте на металле участок, который при открытии будет перекрывать угол. Вырежьте его лобзиком.
7. На этом этапе вы проводите презентацию полосок. Закруглите углы и обрежьте лишнюю длину.Это позволит им не цепляться друг за друга и, соответственно, не мешать друг другу.
8. После удаления излишков металла угол останется в желаемом положении. Первый механизм готов!
9. Чтобы подготовить второй механизм, скрепите каждую пару деталей струбцинами. Это будет идентичная деталь. Просверлите отверстия.
10. Вставьте болт в готовое отверстие и просверлите второе.
11. Скручиваем заготовки двумя болтами, выравниваем их по длине и придаем ту же форму.

По этому принципу вы делаете все части механизма. В результате вы сможете сделать две одинаковые части механизма.

Когда механизмы готовы, их нужно прикрепить к люку, сделанному ранее. В этом случае следует примерить люк с механизмами открывания.

В открытом положении люк не должен касаться стенок проема. При необходимости его можно отрегулировать. Чтобы вся конструкция хорошо держалась, стоит сделать еще одну важную деталь… Для этого возьмите две полоски, ширина которых 2 см, а также уголок. Приварите небольшой кусок металла к концу одной из полосок. Уголок будет служить опорной площадкой.

Итак, вы сделаете петлю, которая будет немного гнуться в открытом состоянии, но при этом выдержит всю нагрузку. Помимо прочего, он должен полностью раскрыться. Это позволит равномерно распределить нагрузку от навесной лестницы.

Лестница деревянная на тетивах

Сделаем лестницу из дерева.Возьмите дюймовую доску шириной десять сантиметров. Это полезно для изготовления тетивы и ступеней. Первый участок делается ровно по длине люка, второй — так же, а третий — немного меньше. Что касается последней секции, то ее длина должна быть равна оставшемуся расстоянию между полом и двумя секциями в разложенном состоянии. Здесь вам также понадобится небольшой. Измерьте уклон угла лестницы в разложенном состоянии. Перенесите эти измерения на доску и отметьте ступеньки.Это делается в двух длинных частях. Эти линии должны быть нанесены равномерно по двум доскам. Для этого их можно заклеить скотчем. Проведенные линии должны быть зеркальными. В местах, где будут петли на петлях, просверлите пером 25 отверстий.

Отверстия должны быть с обеих сторон доски, поэтому сделайте отверстия сначала внутри, а затем снаружи. Отшлифуйте каждое отверстие фрезером.

Это придаст заготовкам эстетичный вид. Распилить доски по стыкам отрезков.

Отрежьте необходимое количество ступеней, отшлифуйте их. Для каждой перекладины тетивы проделайте небольшие отверстия диаметром 5 мм. Соберите всю конструкцию с помощью клея ПВА и саморезов.

Изготовление петель металлических

Петли также должны быть сделаны для соединения участков марша. Благодаря их наличию лестница будет складываться и раскладываться соответственно. Для этого понадобится металлическая полоска шириной 2,5 см. Таких полосок будет восемь. Приварите небольшой кусок такой же полосы к четырем из них.В каждом из них проделайте отверстия, которые будут использоваться для крепления лестницы.

Теперь положите первый и второй сегменты лестницы на ровную поверхность. Стык между ними должен быть достаточно плотным. Затяните петлю так, чтобы болт петли вошел в выемку в центре соединяемых секций. С другой стороны, опорной точкой будет край тетивы. После прикручивания двух петель проверьте лестницу, не погнута ли она. Если все работает нормально, используйте тот же пример для подключения третьего сегмента.

Установка откидной конструкции в проем

Теперь осталось совсем немного. Когда все изготовленные вами детали будут закончены и соединены между собой, можно приступать к установке в проем.

Сначала обработайте все металлические части грунтовкой по металлу, нанесите аэрозольную краску и нанесите на дерево два слоя лака.

Когда вся конструкция высохнет, остается закрепить ее анкерами в проеме на чердак. После долгих работ складная лестница готова! Фотоинструкцию вы найдете в конце статьи.

Как сделать складную мансардную лестницу?

Подняться на чердак или на сделанный вами чердак можно по складной лестнице. Для этого вам понадобится следующий строительный материал:

• Для изготовления тетивы 2 доски. Толщина 30 мм, ширина 200 мм. Длина напрямую зависит от угла наклона лестницы и высоты этажа.
• Ступени. Ширина 120 мм, толщина 30 мм, длина 500 мм.
• Для каждого шага есть две петли для карточек.
• Саморезы.
• Якорь.
• Крючок для крепления конструкции к стене.

Для успешного монтажа лестницы к потолку верхний край неподвижной тетивы не должен доходить до 550 мм.

Итак, все работы выполняются в следующей последовательности:

• Прикрепите одну веревку анкером к стене. Само крепление должно быть жестким, так как на нем будет держаться вся конструкция.
• Отметьте ступеньки. Отметьте положение первой параллельно полу. Нарисуйте отрезок, длина которого равна ширине ступеньки 120 мм.
• Теперь проведите две параллельные прямые линии через концы линии параллельно концам струны.
• Затем нарисуйте перпендикуляр от конца первой линии.
• От этой линии отступите вправо на 10 мм и проведите линию, параллельную перпендикуляру.
• Точка пересечения этой линии с верхней, проведенной параллельно краю тетивы, определяет место следующей ступеньки.По этому принципу проводится разметка всех последующих этапов.

Чтобы ступеньки не терлись друг о друга при складывании, между ними необходим отступ в один сантиметр. Перенесите всю эту разметку на вторую тетиву и закрепите ступеньки в отмеченных местах. Что касается петель, то они должны быть расположены на неподвижной тетиве так, чтобы они в конечном итоге поднимали ступеньки вверх, а подвижную тетиву опускали вниз. Соответственно в подходящих местах на стене крепится крючок.Это, пожалуй, самый простой и быстрый способ изготовления складной мансардной лестницы.

Малый бизнес

Итак, мы рассмотрели с вами несколько вариантов изготовления мансардной лестницы своими руками. Конечно, сначала может показаться, что это немыслимая задача, но приложив усилия и усердие, можно все. Оставляйте свои комментарии к этой статье и делитесь впечатлениями!

Фото

Комфортный и стильный лофт с лестницей своими руками |

Люк-чердак с лестницей — залог комфортной эксплуатации конструкции Во многих домах чердак — это не просто душное помещение, а помещение, подходящее для отдыха или работы, которое часто используется.В этом случае встает вопрос о безопасном и удобном обновлении именно этого номера. Можно, конечно, использовать лестницы или другие приспособления, но гораздо проще и удобнее управлять скрытой на чердаке лестницей. Тем более, что своими руками сделать такую ​​вещь не так уж и сложно.

Складная мансардная лестница с люком: размеры и виды

Лестницы, ведущие на чердак, делятся на три основных типа: стационарные (их нельзя передвигать), переносные и складные.

Первый тип неудобен тем, что занимает много места. Второй вариант — довольно хлопотный, так как лестницу приходится постоянно переносить с места на место. Но детская кроватка — это именно то, что вам нужно. Они компактны, в любой момент снимаются и, как правило, вообще незаметны, если спрятаны в люке.

Люк Loft, несмотря на всю простоту своей конструкции, может быть:

• Горизонтальный — Самый распространенный вид, монтируется в потолок;
• Вертикальный — второе его название — лаз, самый удобный в использовании;
• Мансарда — ведет тоже на крышу, имеет сложное устройство, поэтому лучше заказывать у специалистов;
• Ревизия — больше для проверки помещения (обычно используется, если место очень маленькое, и нужно следить за комнатой).

Размеры люка должны соответствовать размерам лестницы. В противном случае возникнут сложности с его эксплуатацией.

Складные чердачные лестницы бывают трех типов

Есть определенные рекомендации по конструкции и размерам лестницы:

• Высота конструкции не должна превышать 3 метра, иначе ее безопасность окажется под угрозой;
• Ширина лестницы может быть от 60 см до 1 м;
• Лестничные марши лучше делать в районе 60-65 см;
• Количество ступеней не должно быть больше 15, а их высота варьируется в пределах 20 см;
• Также ступеньки не должны скользить, а их расположение должно быть четко параллельно полу;
• Угол наклона лестницы рекомендуется от 60 до 70 градусов.

Крышка люка может быть изготовлена ​​как одно целое, так и из двух одинаковых половинок. Последний вариант очень удобен при широком открытии. В этом случае нет необходимости полностью поднимать крышку.

Конечно, можно прибегнуть к более простому варианту. А именно купить в магазине люк с лестницей. Например, в Оби. Вы можете ознакомиться с товарами прямо в интернет-каталоге и выбрать именно то, что вам нужно для дома или дачи.

Надежная мансардная лестница с собственным люком: чертежи и советы

Помимо габаритов важно определиться с материалом, из которого будет изготовлен люк.Для его создания можно использовать дерево или металл, а также для лестницы.

Перед тем, как приступить к строительству, необходимо создать чертежи конструкций и выбрать место, где удобнее всего разместить люк.

Рекомендации по выбору места расположения люка:

• Люк нельзя ставить на потолочную балку;
• Стропила крыши также нельзя задевать;
• Направление люка и его расположение во многом зависит от направления стропил (их нужно ориентировать в первую очередь).

Чердачную лестницу с люком можно сделать своими руками, но перед этим нужно создать чертеж конструкции

Размеры люка должны соответствовать размерам проема в потолке. В противном случае люк может искривиться, что затруднит работу, а со временем может привести к появлению трещин в самом потолке.

Место, где будет размещен люк, потребует дополнительного усиления по всем направлениям. В этом случае, если чердак не отапливается, то нужно подумать о теплоизоляции крышки.

После создания чертежей и определения места, где будет располагаться люк, можно приступать к его изготовлению.

Герметичный люк на чердак с лестницей своими руками

Нет ничего сложного — сделать люк своими руками вместе с лестницей, ведущей на чердак. Вам просто нужно соблюдать определенную последовательность действий и работать по инструкции.

Сам люк может представлять собой готовую конструкцию с имеющимися уплотнениями с обеих сторон и с внешними планками по всему периметру.Благодаря этому процесс крепления люка можно упростить.

Создать герметичный люк на чердаке не так уж и сложно, главное — соблюдать инструкцию и последовательность

Итак, работа по креплению люка к чердаку состоит из таких этапов:

1. Готовим проем в потолке — все замеры можно производить, находясь внутри помещения на чердаке. Так будет удобнее. Можно использовать электродрель, просверливать отверстия по периметру будущего люка.А само отверстие вырезается электролобзиком.
2. Примерка люка — сняв на нем все накладки и оставив только рамку, нужно прислонить люк к проему и проверить герметичность посадки. Люк должен быть в яме как «залил». На этом же этапе к люку можно прикрепить защелку.
3. Установка и фиксация — эту работу лучше делать вместе. Начать нужно со стороны чердака. Непосредственно к люку крепится верхняя внешняя планка и фиксируется в отверстии.Затем со стороны комнаты закрепляют нижнюю планку и закрепляют на потолке. Крышка зафиксирована.
4. Проверка конструкции — не стоит сразу давать максимальную нагрузку на лестницу. Лучше делать это постепенно.

При желании можно сделать красивую отделку входа на чердак. Если необходимо, чтобы люк не было видно, лучше использовать те же материалы, которые были взяты для потолка, или наоборот, выделить его как светлое пятно.Если люк металлический — его можно красить.

Как сделать утепленный люк с лестницей

Чтобы из помещения не уходило тепло, люк можно сделать с дополнительной теплоизоляцией. Это не сложно.

Процесс создания люка своими руками выглядит так:

1. Из планок 25 или 30 мм прямоугольная рамка сбивается на 40-50 мм меньше проема со всех сторон;
2. Сам каркас обшивается ДВП, деревянной обрешеткой или фанерой;

№

3. Для утепления люка в его основе лежит пароизоляционная пленка, а поверх — минеральная вата, пенополистирол или другой теплоизоляционный материал;
4. Далее утеплитель закрепляется досками и приклеивается, а другая сторона обрабатывается ДВП или фанерой;
5. Затем на уже утепленный люк и на потолке крепятся петли, а проем обшивается наличниками.

Кроме того, люк можно защитить специальной резинкой, чтобы он прилегал плотно.

Чердак с лестницей можно дополнительно утеплить

Установка люка в яму производится следующим образом:

1. Крепятся две достички, на которые будет крепиться конструкция;
2. Специальные проставки производят установку и выравнивание каркаса;
3. Затем в переднюю и заднюю часть каркаса ввинчиваются шурупы, а возможные щели заполняются теплоизоляцией;
4. Затем монтажные доски снимаются, и лестница проверяется, укладывая ее и глядя на перекосы и неровности.

Также можно сэкономить время и сделать выбор в пользу лестниц, у которых уже есть люк с утепленной крышкой и которые производятся известными компаниями.

Например, Fakro производит лестницы, которые славятся своей практичностью, надежностью и комплектуются уже изолированной крышкой люка. Они продаются в уже собранном виде, поэтому их установка произойдет быстро и легко.

Помимо Fakro, стоит отметить и фирму Velux.Благодаря неизменно высокому качеству своей продукции, она на протяжении многих лет сохраняет лидирующие позиции на рынке в своей отрасли. Его продукцию по достоинству оценили жители России, Украины и Беларуси.

Все лестницы VELUX можно разделить на три группы:

1. Эконом — Складная конструкция, состоящая из трех секций без утеплителя. Можно хорошо поработать в гараже или на даче.
2. «Базовый» — Также имеет три секции и дополнительную изолированную крышку люка.
3. «Компакт» — состоит из четырех усеченных секций, имеет специальную изоляцию. Отлично подходит для небольших помещений, где обычную лестницу поставить проблематично.

Судя по всему, есть выбор — сделать люк с лестницей самостоятельно и тем самым сократить свои расходы или купить уже готовую конструкцию.

Стандартный лофт для мансарды без лестницы

Люку не обязательно быть с лестницей, он может быть без нее. Он проще по конструкции, но менее удобен.Ведь лестницу все равно придется отремонтировать или как-то отремонтировать.

Сам люк сделать довольно просто. Как правило, для этих целей используются деревянные бруски, которые собираются в прямоугольник и вкручиваются в углы саморезами.

Стандартный люк без лестницы можно сделать своими руками и без особых усилий

Установка чердачного люка в проем выглядит так:

• Крепление люка в проеме — это можно сделать, надев его на досточки, проложенные поперек проема до потолка;
• Монтаж люка — это нужно делать так, чтобы расстояние со всех сторон между ним и проемом было одинаковым;
• Далее в прорези вставляются деревянные вставки и с каждой стороны вкручивается не менее 3 саморезов;
• Пустое пространство между проемом и люком набухло пеной, и после ее высыхания можно заниматься облицовкой и отделкой.

Собственно, это и все работы. Это легко сделать даже новичку. Главное, не бояться и смело браться за дело.

Как смонтировать чердачный люк своими руками (видео)

Создание мансарды с лестницей или без — дело хлопотное, но несложное. Можно купить готовую конструкцию и просто собрать, а можно сделать самому, закупив только материалы. Это выбор каждого. В любом случае есть варианты, как сделать вход на чердак красивым, комфортным и безопасным.

Какой может быть чердак с лестницей (фото примеры)

рисунков и 4 вида — nwhistorycourse.org

Изготовить чердачную лестницу своими руками несложно, если заранее продумать ее конструкцию и правильно выбрать материалы для работыОптимальный вариант, чтобы подняться на чердак без риска для здоровья — это специальная лестница, которую не сложно построить своими руками. . Уместна мансардная лестница, как в помещении, так и за его пределами, то есть с улицы.Использовать лестницу внутри дома удобнее, ведь в этом случае не имеет значения, какая погода на улице. К невысоким зданиям ведут лестницы. Покупая лестницу, необходимо указать максимальную нагрузку, которую она способна выдержать при эксплуатации, а также ее размер и длину помещения от пола до потолка.

Как сделать чердачную лестницу своими руками

Перед тем, как приступить к обустройству комнаты на чердаке, необходимо продумать место устройства лестницы. Он предполагает наличие входа на чердак, то есть люка, а значит, и двери в потолке.Правильнее будет обустроить дверь и лестницу в коридоре или коридоре, ведь эти участки дома не являются жилыми.

При выборе места для установки лестницы лучше выбирать нежилое помещение, в том числе коридор

Компания «Оман» предоставляет широкий ассортимент чердачных лестниц. Этот продукт прочный и надежный, выдерживает большие нагрузки. Раньше мансардный вход оформлялся снаружи дома, но у него есть свои недостатки — погодные условия.Есть возможность, конечно, забраться на чердак через импровизированный мебельный отдел, но это небезопасно, поэтому не обойтись без прочной лестницы, которую можно закрепить и откинуть. Это может быть дерево и металл.

Складная лестница компактнее, поэтому пользуется большим спросом, чем стационарная.

Складная лестница после использования кладется наверх. Это экономит место в комнате. Люк можно было бы сделать более привлекательным, если бы он собирался закончить.

Типы складных лестниц:

1. Многосекционные — складываются как матрешки.
2. Телескопический — состоит из пары выдвижных секций. Недостаток — в сложенном виде занимают много места.
3. Ножницы — металлические. Секция сжимается у складной лестницы.
4. Fixed — К преимуществам можно отнести долговечность, доступность, длительный срок службы.

последний вид изъянов — слишком громоздкий, не для экономии места.

Сборочные чертежи своими руками лестницы на чердак

Деревянные лестницы не выдерживают слишком высоких нагрузок.Но металлические лестницы более прочные и выдерживают большие нагрузки при эксплуатации. Откидную лестницу на чердак можно сделать самостоятельно.

Есть несколько вариантов лестниц, выполненных своими руками — от простых конструкций до более сложных. Найти чертежи для строительства лестницы в доме не проблема.

Следует заранее определиться с целями, для которых предназначена лестница, ведь деревянная конструкция выдерживает большие нагрузки.

Есть лестницы, это 2 секции, первая из которых компактно уложена под потолок.В зависимости от стиля дома лофт располагается где угодно — например, в гараже.

Эту лестницу можно построить за пару часов, если необходимо иметь под рукой этот материал:

1. Рулетка;
2. Лестница;
3. Ножовка по металлу;

Петля

4. ;
5. Несколько баров;
6. Саморезы и анкеры.

Как сделать мансардную лестницу своими руками

Длина лестницы, ведущей на чердак, нужна больше, чем длина от потолка до пола.Она член секций, размер которых важно определить правильно. Размер одной секции должен соответствовать размеру люка, другой немного короче первого, чтобы не задеть потолок в процессе наклона. Раздел 3 нумеруется в соответствии с остаточной длиной сегмента. Одна планка должна быть соединена с верхним концом лестницы с помощью петель. Следующую планку следует прочно закрепить внизу лестницы.

Для создания более надежной и безопасной конструкции необходимо смонтировать — две направляющие с другой стороны марша.

При регенерации чердачной лестницы не забываем о приспособлениях, которые помогут обезопасить конструкцию

Примите все необходимые меры, чтобы не мешать движению по лестнице. Для закрепления карты петля должна быть отмерена от нижней части лестницы на 2/3 ее длины, а затем сделать разрез в этом месте. Разрез необходим для крепления петель, которые должны быть расположены на задней лестнице, чтобы иметь возможность правильно складываться. Необходимые элементы для строительства мансардной лестницы — доска заданного размера и ширины.

Производственный процесс:

1. На одной из плат нужно нанести разметку угла штриховки.
2. Затем отметьте расположение лестницы. Для этого важно плотно скрепить доску скотчем — затем повернуть разметку вправо.
3. Сами секции соединяются петлями. Для этого проделываем отверстия под болты.
4. Специальное устройство, называемое роутером, нужно, чтобы все грани придавали законченный вид.
5. Маркировка на распиливаемой доске.
6. Ступеньки лестницы необходимо обрезать с учетом желаемой ширины и песка.
7. Затем скрепите все детали шурупами, при этом используя клей.

Устройство чердачной лестницы

Установку чердачных лестниц лучше доверить мастеру, если нет уверенности в своих силах и умениях. При покупке готовой лестницы не слишком много спрашивать о наличии бесплатных услуг по установке, это сэкономит вам время и нервы.

Если принято решение о самостоятельной установке складной конструкции, необходимо собрать подготовленные элементы и установить на нужные места.Если весь механизм работает исправно, необходимо разобрать и деревянные элементы обработать лаком, а металлические — покрыть грунтом и покрасить.

Верхняя часть трапа крепится скобами к люку люка. металлические элементы, а также из дерева можно сделать своими руками.

Перед установкой лестницы следует произвести правильные размеры как чердачной двери, так и лестницы

Петля с крючком, необходимая для крепления лестницы во избежание ее случайного раскрытия.Крючок крепится к стене, петля к перекладине.

Наборное оформление может быть следующим:

1. Необходимо проверить соответствие проема чердака габаритам двери.
2. На двери закрепите дополнительные доски, через которые построят лестницу при ее расширении.
3. Затем поднимите лестницу и опирайтесь на опору доски.
4. В процессе крепления лестничного ящика важно, чтобы углы были прямыми. Чтобы соблюсти это условие, вставьте проставки.
5. Коробка лестница на болтах с саморезами.
6. Затем заберите опорную доску, и лестницу-толкающую.
7. Зазор между отверстием и коробкой, заполненный специальной пеной.
8. Отпилите нижнюю часть лестницы, убедившись, что ее длина равна высоте помещения.
9. При необходимости можно отрегулировать наклон конструкции.

Чердачные складные лестницы удобно и компактно складываются в блок, располагаются на потолке чердачных кабинетов и надежно фиксируются встроенным дверным замком люка.В таких конструкциях дверь утеплена и не пропускает шум.

Как установить чердачную лестницу (видео)

В моделях лестниц есть ряд секций, а изделия из дерева покрыты специальным лаком, защищающим материал от внешних воздействий. Детали лестницы изготовлены из металла, обладают антикоррозионными свойствами. Монтаж таких конструкций прост и не требует специального оборудования.

Детали: лестница на чердак своими руками (фото примеры)

Установка чердачной лестницы своими руками | Блог Ремесленника

Праздники быстро приближаются, а это значит, что уже почти пора забраться на чердак и разгрузить все рождественские урны.Это может быть довольно неприятно для тех из нас, у кого есть только панели доступа на чердак на потолке, поэтому сегодня я хотел поделиться с вами своим проектом по установке чердачной лестницы своими руками!

Это очень выполнимый проект, и менее чем за 150 долларов в магазине больших коробок или на Amazon вы можете приобрести откидную складную лестницу на чердак и установить ее самостоятельно.

В этом посте я покажу вам свою версию самодельной установки на чердаке складной чердачной лестницы, которая стоит 130 долларов и подходит для грубого проема 22,5 x 54 дюйма, что является наиболее распространенным размером.

Давайте вместе пройдемся по шагам, чтобы увидеть, можно ли это сделать своими руками.

Спланируйте установку

Для начала вам нужно будет произвести некоторые измерения и проверить территорию, чтобы убедиться, что существует продукт, предназначенный для вашего конкретного дома. Наверное, есть. Чердачные лестницы бывают разных размеров, материалов и функций.

Сначала нужно измерить грубое раскрытие. После снятия дверной панели снимите также обшивку, которая окружает проем.

Затем проверьте высоту от пола до потолка.Большинство чердачных лестниц подходят для потолков от 7 до 11 футов, но не забудьте указать точные размеры в поле.

Наконец, проверьте пространство вокруг доступа на чердак и место для приземления ниже. Лестница на чердак опускается, раскладывается и опирается на пол под углом. Убедитесь, что у вас достаточно места, чтобы безопасно опустить, развернуть и закрепить лестницу. Все, что находится прямо под панелью доступа и в окрестностях, например шкафы, может помешать.

Перед тем, как отправиться в магазин, убедитесь, что у вас есть подходящие инструменты и материалы для работы.

ИНСТРУМЕНТЫ:

• Лестница с А-образной рамой от 6 до 9 футов
• Набор головок
• Ударная отвертка
• Сверло
• Сверла
• Рулетка
• Угловой угол
• Карандаш
• Ручная пила или лобзик
• Sawhorse
• Угловой искатель
• Бритвенный нож

МАТЕРИАЛЫ:

• Прокладки
• Предварительно собранные складные лестницы на чердак
• Винты 2 ½ дюйма (проверьте упаковку, если есть)
• Задержка 3 дюйма болты (проверьте комплект поставки)
• 2 доски 1 × 4 длиной около 30 дюймов (или повторно используйте существующую обшивку вокруг панели чердака)
• Новые панели обшивки или обшивка (если не использовать повторно существующую обшивку вокруг чердака) панель)

Подготовьте отверстие

Сначала откройте коробку, проверьте инструкции и убедитесь, что все расходные материалы есть.Большинство чердачных лестниц снабжены шурупами и шайбами, но если их нет, обязательно используйте лаги размером на 3 дюйма, чтобы закрепить чердачную лестницу.

Затем подготовьте черновой проем для установки чердачной лестницы. Черновой проем должен быть чуть больше внешних размеров каркаса чердачной лестницы. Это дает место для прокладки.

Снимите старую съемную панель и любую накладку вокруг отверстия. Иногда в балках остаются гвозди или шурупы. Лучше всего их удалить.

Также отрежьте гипсокартон, выступающий в проем. Вы не хотите, чтобы это мешало вам, когда вы поднимаете чердачную лестницу на чердак.

Подготовив проем и расчистив рабочую зону, можно приступать к установке.

Установка лестницы на чердак

Большинство лестниц на чердак полностью собраны, и лестницы соединены вместе. Вы можете оставить устройство как есть для первой части установки.

Установите стремянку прямо под грубым проемом, чтобы вы могли подняться, а затем подняться по чердачной лестнице на чердак.Большинство чердачных лестниц будут весить около 40-60 фунтов. Если это слишком много, чтобы поднять над головой и подняться по стремянке, обратитесь за помощью.

Шаг № 1 Установите лестницу на чердак

Поднимитесь по стремянке и поднимите чердачную лестницу на чердак так, чтобы дверь была обращена вниз. Сдвиньте чердачную лестницу в сторону, чтобы она не провалилась через проем.

Надежно прикрепите две временные доски к концу или любой стороне проема в потолке.Должно быть достаточно выступа, выступающего в проем, чтобы лестница чердака оставалась на месте, а также позволяла открыть дверь. Я использовал старые обрезные доски и прикрутил их к балкам по бокам. Внимание! Убедитесь, что все, что вы используете, достаточно прочное, чтобы выдержать вес чердачной лестницы.

Поднимитесь на чердак, вставьте чердачную лестницу в проем и положите ее на временные доски.

Сдвиньте стремянку в сторону и осторожно откройте дверь чердачной лестницы.Оставьте лестницу сложенной. Это дает вам доступ к раме, чтобы вы могли прикрепить устройство к грубому отверстию.

Используя прокладки, отцентрируйте блок в отверстии. В большинстве чердачных лестниц в раме предварительно просверлены пилотные отверстия, куда будут привинчиваться лаги. Обязательно установите прокладки за этими пилотными отверстиями.

Шаг № 2 Прикрепите лестницу

Установив раму по центру, вы можете использовать 4 или около того 2 ½ ”винта для временного закрепления устройства. Перед ввинчиванием убедитесь, что рама находится заподлицо с потолком.После того, как блок закреплен, вы можете удалить временные доски.

Для большинства чердачных лестниц требуется 8-10 ламелей через каркас. По 2 с каждого конца и по 4-6 с каждой стороны. Убедитесь, что вы установили прокладки за каждым пилотным отверстием. При необходимости удвойте.

Если в вашем устройстве нет предварительно просверленных пилотных отверстий, обязательно сделайте собственное в соответствии с инструкциями производителя. Закрепите раму шпонками через направляющие отверстия, убедившись, что они туго затянуты. Я использовал свой ударный драйвер и розетку.Рама должна оставаться квадратной и не допускать чрезмерного натяжения, чтобы рама не прогибалась.

Переместите лестницу и проверьте лестницу на чердак, полностью открыв и закрыв дверь. Убедитесь, что он работает нормально и что рама расположена перпендикулярно двери. Обрежьте прокладки заподлицо на внутренней стороне чердака и вдоль потолка и закройте дверь чердака.

Шаг № 3 Установите обшивку

Обрежьте лестницу на чердаке, чтобы закрыть зазор. Наложите накладку на раму, но оставьте достаточно места, чтобы дверь могла правильно открываться и закрываться.

Шаг № 4 Обрежьте лестницу по размеру

Откройте дверь чердака и проверьте угол. Вы будете использовать этот угол, чтобы отрезать ноги, чтобы они стояли на полу. Именно по этой причине ножки чердачной лестницы оставлены длинными.

После определения угла разворачивайте лестницу только до последней петли. Вы можете использовать кусок веревки или шнурок, чтобы закрепить ноги на месте.

Измерьте угол до пола и запишите размер. Вы будете использовать это измерение, чтобы отметить и обрезать ноги.

Отмерьте расстояние от последней петли и отметьте ножку под правильным углом. Полностью разверните ноги и положите их на козлы. Обрежьте ноги ручной пилой или бензопилой.

Поместите лестницу на пол и убедитесь, что по всей длине лестницы прямая, без зазоров на петлях. Обе ноги должны доходить до пола. Прикрепите резиновые ножки, входящие в комплект.

Если вы обрежете ножки слишком коротко, и они не доходят до пола, производитель рекомендует купить новую лестницу на чердак и начать все сначала.Лучший способ избежать этого — делать поэтапную обрезку, пока она не будет точно прилегать к полу, и вам не придется начинать заново.

Помните, с помощником всегда проще, но можно установить чердачные лестницы самостоятельно. А с базовой чердачной лестницей, стоящей менее 150 долларов, она того стоит, особенно если вы совершаете несколько поездок на чердак каждый год.

Удачи вам с установкой лестницы на чердак, и дайте мне знать, как это происходит, в комментариях ниже!

Марк — ремесленник и дизайнер, имеющий опыт в области сохранения исторических памятников, архитектурных сборных железобетонных изделий и жилищного строительства.

Он жил в домах середины века и реставрировал их уже почти 20 лет.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Винтовая лестница своими руками + фото, чертежи, видео

Любая конструкция лестницы выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить, что в двухэтажном доме установлена ​​винтовая лестница или вариант подъемной системы.

Есть много вариантов оформления лестничных клеток, декорирования ступеней. Да, самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна идеально вписываться в общий интерьер дома, а также полностью удовлетворять всем правилам безопасности, особенно если у вас есть маленькие дети и пожилые люди.

Для того, чтобы правильно выбрать лестничную систему, нужно знать об их ароматах.

Подразделение лестничных конструкций производится по следующим параметрам:

• материал, из которого построена система;
• эстетических характеристик;

Форма

• ;
• место установки;
• ограждающая конструкция;

Размер

• ;
• стиль.

По прямому назначению различают лестничные системы:

• ввод;

Щит

• ;

Утилита

• ;
• подвал;
• чердак.

Среди распространенных вариантов лестничных систем, применяемых в частных домах, выделим:

• поворотная или прямая силовая установка, например винтовая лестница на фото. Материал — в основном дерево или металл.
• модульных или сборных конструкций;

Система

• на кронштейнах, направляющих, стрингерах;

Трансформаторы

• и переносная конструкция;
• внутренняя или внешняя система;
• прикручивается к стене лестницы или находится отдельно;
• с открытыми или закрытыми ступенями;
• с поручнями или без них.

Сделать винтовую лестницу на второй этаж эконом-класса можно самостоятельно, имея чертежи, инструменты и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной из нетоксичных материалов.

Пропульсивная система самая простая и популярная, как винтовая лестница своими руками с чертежами можно найти на многих сайтах строительных компаний или заказать в дизайн-студии.

Данная конструкция предусматривает изготовление двух или более пролетов, разделенных поворотными площадками или ступенями.

СОВЕТ! Такие системы представляют собой сложные инженерные сооружения, требующие предварительного расчета. Идеальный вариант — обратиться за помощью к профессионалам.

Для начала необходимо выбрать конструкцию лестницы для проведения расчетов. Для варианта с боковой опорой нужен «колодец», в его стенки вставлен ступень. Сделать своими силами «колодец» теоретически возможно, но лучше винтовая лестница на второй этаж, фото для выбора главной балки для поддержки опалубки.

Видео:

Расчетная винтовая лестница, у которой каркас представляет собой стальную трубу толщиной 5 мм, диаметром 6-8 см, угол. Сталь используется для сварки консолей, а для устройства ступеней мы используем массив дерева.

Вы должны понимать, что винтовая лестница на второй этаж имеет правильную окружность, ее диаметр соответствует размеру проема.

R — консоль внешнего радиуса (окружности).

R1 — внутренний радиус проема (диаметр толщины опорной трубы).

γ — поворотная конструкция, угловая величина, показывающая разность высот между уровнями.

L — окружность.

Формула для расчета длины окружности:

L = 2πR * n или L = 2πR * (γ / 360).

На практике этого недостаточно для нормального движения ступенек, но из-за радиуса движения принимается равным 2R / 3. В итоге формула принимает следующий вид:

l = 2π * 2R / 3 * n = 4πR / 3 * n

Главное отличие в том, что винтовые лестницы в городе Леруа Мерлен имеют особую форму ступеней.Консоль данной системы лепестковая, имеющая закругленную кромку. Для консоли характерны следующие параметры:

• h — длина ступени. Это разница между радиусом проема и внешним радиусом опорной трубы. Длину ступеней до консоли счетчика можно сделать из массива дерева, каркас не требуется;
• W1 — ширина проступи;
• W2 — ширина заготовки;
• α- угол лестницы.

Для определения количества ступеней высоту проема делят на высоту лестницы. Удобной для передвижения будет винтовая лестница с габаритами подъемной ступеньки, которые составляют 15-20 см.

Рассчитайте угол лестницы по формуле:

α = γ: количество ступеней.

Зная ширину и угол градуса, мы ожидаем наибольшую ширину проступи:

W1 = R * sinα

Ширина проступи рассчитывается по формуле:

w = r * sinα = (2R * sinα) / 3

Удобны деревянные винтовые лестницы, ширина которых преступни находится в пределах 20-30 см.

СОВЕТЫ! Рисунки делайте в горизонтальной и вертикальной проекциях, желательно в двух направлениях: по контуру и по внешнему краю. Интересная деревянная винтовая лестница на фото прекрасно смотрится на открытых струнах, но выбор остается за владельцем загородного особняка.

При недостатке места для размещения маршей, установка винтовых конструкций. Кованая винтовая лестница впишется в любой интерьер, если он отделан натуральными материалами. Спиральные системы используются для подъема на чердак, то есть вспомогательных конструкций.

О недостатках винтовых систем.

1. По спиральной конструкции подниматься неудобно, высок риск травмирования детей, пожилых людей.
2. Неудобство подъема мебели.
3. Трапециевидная форма лестницы не позволяет нормально передвигаться, ступеньки для правой и левой ступни разные по размеру.

Эстетически винтовая лестница, сделанная из дерева своими руками, смотрится очень красиво, я считаю «воздушной», привносит дополнительный шарм в дизайн дома.

Вертлюг деревянный ↑

Эта система — разновидность винтовой лестничной конструкции. Они частично или полностью состоят из забежных лестниц. Существуют следующие модификации:

• изогнутый;
• полукрученый;
• на четверть оборота;
• изогнутый.

Шарнирный монтаж деревянных конструкций часто выполняется у навесной стены, перила ставятся снаружи. Некоторые дома можно увидеть стоящими отдельно (без крепления к стене) лестничной конструкцией.Недостаток изготовления винтовых лестниц подобного типа — неудобство передвижения ступеней, система выглядит достаточно оригинально и эстетично.

Установить систему винтовой лестницы ↑

Существует определенная последовательность сборки конструкции винтовой лестницы:

• для начала нужно рассчитать винтовая лестница, убедиться в ее «жизнеспособности» в этих условиях;
• выберите место расположения главного вала, прикрепленного к нижнему опорному фланцу;
• первая ступень крепится к полу, входит во фланец;

Строительный уровень

• проверяет опорную планку вертикального крепления;
• в центральной колонне накладываются на верхнюю часть втулки, ступеньки устанавливаются в соответствии с инструкциями, предоставленными производителем;
• удобная деревянная винтовая лестница своими руками на втором этаже, прикрепленными к стенам проема, либо с помощью верхней ступени;
• вверху закрепите опорный стержень;
• выбрать и установить поручни и защитные ограждения.

Внимание! Для каждого случая деревянная винтовая лестница на второй этаж устанавливается с учетом различных нюансов.

Помните, что для получения желаемого результата важно следовать инструкциям производителя.

1. Для определения места расположения основных осей второго этажа необходимо натянуть перпендикулярно друг другу по диагонали двумя тросами. В точке их пересечения прикрепите отвес к полу первого этажа, чтобы обозначить точку.В найденном месте нужно поднять стержень, тогда винтовые кованые лестницы не только красивы, но и долговечны, и безопасны.
2. Для изготовления центральной опоры подойдет труба диаметром более 50 мм.
3. Новая винтовая лестница на чердак закреплена, опорный стержень поставлен на бетонную индивидуальную подушку. Крепежным приспособлением для такой системы могут стать анкерные болты.
4. Крепление на основной ножке ступени выполняется с узкой стороны. Высота втулки аналогична параметрам подступенка, за ним по размеру шайба, которая вставляется между ступенями и ступицами.Самодельная кованая винтовая лестница на фото имеет элегантный и неповторимый вид.

Шайбы из прочных материалов для защиты конструкции от механических нагрузок, например, винтовые лестницы из чугуна можно изготовить по индивидуальным размерам:

Часто деревянные конструкции комбинируют с другими материалами, поэтому винтовой трап может состоять из камня, дерева, металла. На протяжении многих веков древесина как первичный материал для строительства лестниц не потеряла своей актуальности и есть в настоящее время.Постепенно на замену классической деревянной системе готовы оригинальные винтовые лестницы из чугуна и стали. Задумывались об установке спиральной конструкции? Посоветуйтесь с профессионалами, изучите куспид, не забывайте о расчетах. Только соблюдение всех нюансов позволит вам создать в своем доме шедевр.

Связанные с контентом

Как самому установить чердачную лестницу

Планируете самостоятельно установить откидную чердачную лестницу? Но начать беспокоиться о том, как преодолеть проблемы самостоятельной установки?

Не сдавайтесь так быстро.

Вы можете успешно выполнить работу самостоятельно. Но вам нужны правильные рекомендации и некоторые уловки, которые нужно применять.

Эта статья о том, как самому установить чердачную лестницу.

В нем описаны правила для-

• Первичный монтаж чердачной лестницы (часть А)
• Замена чердачной лестницы (деталь B)

Оставайся здесь.

Несмотря на то, что это установка своими руками, удаление старой лестницы и установка новой, очевидно, выполняется двумя людьми.

Как самому установить чердачную лестницу — перед началом работы

Можете ли вы выполнить работу самостоятельно?

Первое, что нужно учитывать при установке лестницы на чердак своими руками, — это возможность установить самостоятельно или нет. Для успешной и безопасной установки вам потребуются базовые знания по распиловке, квадрату и выравниванию. Если у вас нет такой возможности, обратитесь к специалисту для установки этого продукта.

Вы выбрали правильную лестницу, соответствующую вашим потребностям?

Выберите лестницу, подходящую для вашего дома и бюджета, исходя из материалов, длины и конструкции.

Советы по выбору правильной выдвижной чердачной лестницы:

• Измерьте расстояние от потолка до пола, где лестница будет касаться земли. Это поможет вам подобрать правильную длину лестницы.
• Учитывайте свой вес плюс вес предмета, который вы будете нести при подъеме или спуске по лестнице. Затем выберите модель с подходящей грузоподъемностью. Можно безопасно покупать модель, которая может выдержать вес больше, чем вы предполагаете.

Стоимость установки чердачной лестницы

Стоимость установки вытяжной мансардной лестницы зависит от многих факторов, таких как конфигурация вашего дома, существующие условия открытия мансарды, цены на мансардные лестницы и т. Д.

Стоимость увеличится, если потребуется сделать проем чердака при первом монтаже. Если потребуются какие-либо модификации балок, ферм чердачного этажа или балок и т. Д., Стоимость будет увеличиваться.

Однако средняя стоимость простой установки может варьироваться от 300 до 400 долларов США, включая цену лестницы. А если вам понадобится профессиональная помощь, стоимость может вырасти до 700 долларов, включая оплату труда и стоимость запчастей.

Оплата труда специалиста составляет 60 долларов в час. Таким образом, средняя оплата труда профессионала составляет 240 долларов за проект.

Продолжительность установки лестницы на чердак

Это зависит от ваших навыков и от того, сколько работы вам нужно сделать для установки. Например, если вам нужно вырезать проем и обрамить его, вам потребуется много времени. Для замены старого, если вам нужно удалить существующий фрейм и добавить новый, в конечном итоге вам понадобится больше времени для завершения процесса.

Однако наше расчетное время составляет от двух до шести часов.

Часть A

Как самому установить чердачную лестницу — первоначальная установка

Вы впервые устанавливаете чердачную лестницу?

Если ваш ответ «ДА», то следующий раздел написан для вас.

(пропустите часть A, если в вашем доме уже есть люк, и вы планируете заменить старый)

Сначала найдите подходящее место для установки

Вам помогут следующие рекомендации.

Шаг 1. Найдите место, свободное от каких-либо препятствий на потолке.

Чтобы найти лучшее место для установки, пройдите на чердак. Выберите место на потолке, свободное от препятствий, таких как дополнительные балки, трубопроводы, электрические линии или какие-либо балки. Вы не должны вырезать какие-либо из этих элементов без предварительной консультации с местным строительным инспектором или архитектором.

Шаг 2: Найдите на потолке достаточно большое место для установки

Убедитесь, что место на потолке достаточно велико для правильной установки.Также проверьте зазор поворота для правильного использования лестницы.

Шаг 3. Проверьте высоту от пола до потолка

Рекомендуемый диапазон высоты потолка указан на упаковке. Убедитесь, что длина лестницы идеально подходит для высоты вашего потолка, а обе ее ножки правильно опираются на пол. Не устанавливайте этот продукт, если высота вашего потолка не соответствует указанной на этикетке.

Шаг 4. Проверьте площадь пола и посадочную площадку на чердаке

Проверьте зону пола, на которой будет опираться лестница после того, как вы ее откроете или выдвинете.Убедитесь, что есть достаточно места для вашего движения, пока вы будете подниматься или спускаться с предметами / коробками / картонными коробками.

Также подумайте о чердаке, где вы приземлитесь, когда доберетесь до него. Там должно быть достаточно места, чтобы спуститься по лестнице, как только вы доберетесь до чердака.

Шаг 5: Найдите достаточно большое место для установки

Площадь на полу или под потолком должна быть достаточно большой, чтобы поставить стремянку и провести процесс установки.Он должен быть просторным, чтобы можно было легко передвигаться.

Во-вторых, вырежьте отверстие в потолке

Шаг 1: Уберите мебель (если есть) с рабочего места. Уберите домашних животных и детей на безопасное расстояние.

Шаг 2: Наденьте СИЗ, респиратор и защитные очки.

Шаг 3: Сделайте небольшое начальное отверстие в центре выбранного потолочного пятна. Для работы вам понадобятся долото и молоток.

Шаг 4: Увеличьте это отверстие с помощью ручной пилы.

Шаг 5: В проеме чердака отметьте линии разреза на потолке.

Шаг 6: Вырежьте по линиям следов и осторожно удалите детали.

В-третьих, обрамление монтажного проема

Шаг 1: Измерьте перпендикулярно расстояние между балками потолка в том месте, где вы вырезали отверстие.

Шаг 2: Отрежьте две доски измеренной длины. Их следует использовать как заголовки.

Шаг 3: На обоих концах отверстий расположите эти две доски.Выровняйте их под углом 90 градусов к балкам. Они будут действовать как заголовки. Убедитесь, что они плотно прилегают к балкам.

Шаг 4: Забейте не менее трех гвоздей на каждом конце каждого коллектора, чтобы прикрепить их к балкам.

Шаг 5: Два коллектора действуют как две стороны рамы, а балки потолка — как две другие стороны.

Шаг 6: Еще раз проверьте размеры проема, чтобы вы могли выбрать лестницу нужного размера.

Когда вы закончите вырезать отверстие доступа, переходите к последним шагам (часть C), описанным ниже.

Часть B

Как установить чердачную лестницу самостоятельно — Замена старой лестницы

Планируете заменить чердачную лестницу?

Если ваш ответ «ДА», следующий раздел «как заменить чердачную лестницу (часть B)» предназначен для вас.

Когда дело доходит до замены существующей раскрывающейся лестницы , есть несколько задач, которые необходимо выполнить перед началом процесса установки.

Шаг 1: Сначала измерьте размеры вашей старой или существующей лестницы, чтобы определить правильные размеры чердачной лестницы, которой должна быть новая.

Как измерить чердачную лестницу

Большинство выдвижных чердачных лестниц имеют стандартную ширину 22,5 дюйма и длину 54 дюйма.

Но для того, чтобы заменить старый, вам нужно измерить грубое отверстие, которое у вас уже есть. Однако измерить чердак несложно.

Вам понадобится стремянка и рулетка.

Во-первых, , если вы чувствуете, что ваша старая лестница на чердак достаточно прочная, вы можете расширить лестницу, чтобы встать, чтобы измерить. В противном случае встаньте на стремянку под дверью чердака. Конечно, чердачную дверь нужно закрыть полностью.

Во-вторых, измерьте ширину проема чердака. Для этого поместите рулетку с левой стороны проема чердака и натяните ленту на правую сторону.Вы должны разместить его за пределами фактической рамы лестницы. Запишите чтение.

В-третьих, измерьте длину проема чердака. Поместите рулетку в задний конец проема, а другой конец протяните до переднего края дверцы. Запишите измерение.

Наконец, поместите один конец рулетки заподлицо с потолком рядом с лестницей. Другой конец ленты опустите на землю. Запишите это значение, которое соответствует высоте от пола до потолка.

Шаг 2: Измеряет существующий проем и расстояние от потолка до пола.

Шаг 3: Удалите старую лестницу. В зависимости от того, насколько сильно поврежден существующий, вам необходимо удалить другие компоненты, такие как отделка или оборудование, вокруг существующего отверстия.

Шаг 4: Убедитесь, что люк в хорошем состоянии.

Шаг 5: Еще раз проверьте размеры проема, чтобы купить лестницу подходящего размера.

После того, как вы удалили старую, вы готовы приступить к последним шагам (часть C).

Часть C

Как самому установить чердачную лестницу — заключительные этапы

Итак, вы успешно выполнили шаги, выполнив часть A или часть B?

Отлично!

Затем переходите к последним шагам.

Step1: Распакуйте новую лестницу. Но не снимайте стяжку, которая надежно удерживает лестницу вместе.

Шаг 2: На этом этапе участвуют два человека: один должен оставаться внизу, а другой уйдет на чердак.

Шаг 3: Большинство моделей поставляется в полностью собранном виде. Внимательно осмотрите все детали.

Шаг 4: В соответствии с инструкциями производителя прикрепите две временные опорные доски к каждому концу отверстия.

Шаг 5: Следуя инструкциям, прикрепите шнур к двери чердака.

Шаг 6 : Поднимите лестницу через люк и поставьте ее на опорные доски. Вам понадобятся люди, которые помогут вам поднять лестницу. Никогда не нагружайте лестницу, пока не установите ее полностью.

Шаг 7: Сдвиньте лестницу в люк, чтобы отцентрировать ее. Временно зафиксируйте сторону петель. Прикрепите задние панели заголовка, закрутив как минимум два винта.

Шаг 8 : С помощью другого человека, стоящего внизу, осторожно откройте дверь лестницы.Используйте тяговый шнур или тягу управления, чтобы открыть дверь. Но не развязывайте лестницу на этом этапе.

Шаг 9: Убедитесь, что дверь чердака открывается и закрывается свободно, без каких-либо помех. В противном случае измерьте размер проема по диагонали над лестницей, чтобы проверить его квадратность. Если это не так, отрегулируйте раму по углам, добавив прокладки. Чтобы удерживать прокладки на месте, проденьте в них винты.

Шаг 10: В соответствии с инструкциями производителя завершите процесс установки, просверлив отверстия и завинтив при необходимости.

Шаг 11: Отсоедините временные опорные доски и обрежьте верхние части прокладок (если есть), выступающие над рамой.

Шаг 12: Снимите стяжку, удерживающую лестницу, и разверните ее ножки. В полностью выдвинутом состоянии конец лестницы правильно касается земли, и между петлями должны быть зазоры. В противном случае необходимо обрезать лишнюю длину ножек от лестницы с помощью пилы.

Шаг 13: Добавьте башмаки или ножки к опорам лестницы (если применимо), следуя инструкциям.

Шаг 14: Чтобы избежать потерь энергии и предотвратить доступ вредителей, изолируйте проем чердака. Вы также можете использовать изоляционное покрытие чердачной лестницы, чтобы закрыть вход на чердак.
